Marque	ZYXEL
Modèle	PRESTIGE 661H / PRESTIGE 661HW
Type de produit	Routeur ADSL avec pare-feu et VPN
Normes ADSL	ADSL (T1.413), G.dmt, G.lite, ADSL2, ADSL2+, RE ADSL
Interface DSL	RJ-11 (POTS) ou RJ-45 (ISDN/U-R2)
Interface LAN	4 ports Ethernet 10/100 Auto MDI/MDIX
Pare-feu	Inspection dynamique (SPI), prévention DoS/DDoS
VPN	2 tunnels IPSec avec DES, 3DES, AES
NAT/SUA	Oui, partage de connexion Internet
Qualité de service (QoS)	Media Bandwidth Management (MBM)
Protocoles de routage	RIP v1, v2, IGMP v1/v2
Gestion	DHCP, DNS dynamique, UPnP, TR-069
Dimensions	180 x 128 x 36 mm
Poids	305 g
Alimentation	12 V AC
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	20 à 85 % (sans condensation)
Température de stockage	-20 à 60 °C
Humidité de stockage	20 à 90 % (sans condensation)
Bouton de réinitialisation	Oui
Voyants LED	Power, Ethernet, DSL, Internet
Configuration simplifiée	MAP Express (assistant multimédia interactif)

FOIRE AUX QUESTIONS - PRESTIGE 661H, PRESTIGE 661HW ZYXEL

Comment réinitialiser le routeur Prestige 661H aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres d'usine seront restaurés.

Quels types de VPN sont pris en charge par le Prestige 661H ?

Le routeur prend en charge jusqu'à 2 tunnels IPSec avec les protocoles AH et ESP, ainsi que le pass-through PPTP.

Comment configurer le partage de connexion Internet (NAT) ?

Par défaut, le NAT est activé via la fonction SUA (Single User Account). Accédez à l'interface web et allez dans Network > NAT pour personnaliser les règles.

Quelle est la vitesse maximale supportée par l'ADSL2+ ?

L'ADSL2+ peut atteindre des débits descendants allant jusqu'à 24 Mbps (théoriques).

Le routeur Prestige 661H est-il compatible avec les lignes ISDN ?

Oui, le modèle P-661H-D3 est conçu pour les lignes ISDN et le modèle P-661H-D7 pour les lignes U-R2.

Comment filtrer du contenu ou bloquer des sites web ?

Utilisez la fonction Content Filtering dans le menu Security pour bloquer des URL, des mots-clés ou des services spécifiques.

Puis-je utiliser le routeur sans configuration préalable ?

Oui, grâce à l'assistant Multimedia Auto Provisioner (MAP) qui guide pas à pas pour une installation rapide.

Que signifie le voyant DSL qui clignote ?

Un voyant DSL clignotant indique que le routeur tente de se synchroniser avec la ligne ADSL. S'il reste clignotant, vérifiez vos câbles et contactez votre fournisseur.

Comment mettre à jour le firmware du Prestige 661H ?

Téléchargez le dernier firmware sur le site de ZyXEL, puis dans l'interface web, allez dans Maintenance > Firmware Upgrade et sélectionnez le fichier.

Quels sont les avantages du Media Bandwidth Management (MBM) ?

Le MBM permet de prioriser la bande passante pour différentes applications (voix, vidéo, données) afin d'optimiser la qualité de service (QoS).

MODE D'EMPLOI PRESTIGE 661H, PRESTIGE 661HW ZYXEL

Advanced Security Provider of Higher-speed Gateway

ADSL2+ Internet Access
Media Bandwidth Management
2 IPSecVPN Support

Benefits

Higher-speed Internet Access

The P-661H-D Series is capable of supporting high-speed ADSL, ADSL2 and ADSL2+ over existing copper lines. With speeds of up to 12Mbps (ADSL2) or 24Mbps (ADSL2+), the P-661H-D Series offers higher data transfer rates and better bandwidth than traditional ADSL enabled gateways. The P-661H-D Series also support RE ADSL (Reach Extended ADSL) for better performance at greater distance. The P-661H-D Series offers the key link between today's communications services and tomorrow's converged services.

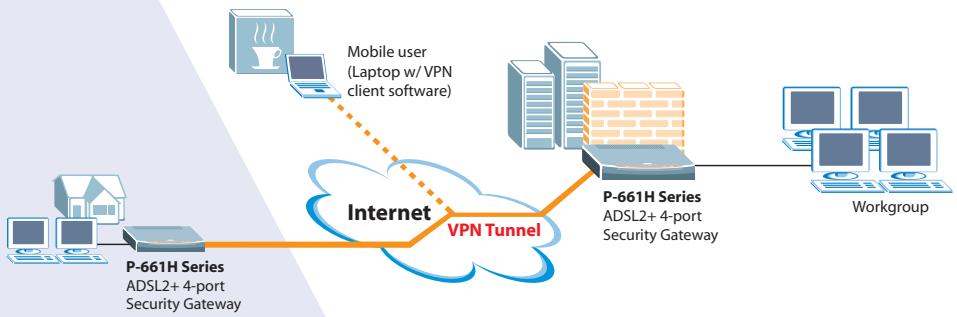

Robust Firewall Security and IPSec VPN

The ICSA-certified ZyNOS operating system ensures state-of-art firewall performance and robust security from the P-661H-D series. Based on Stateful Packet Inspection, DoS (Denial of Service) and DDoS features, it provides the first line defense against hackers, network intruders, and other harmful threats. Furthermore, its VPN feature supports data encryption over the Internet to ensure secure data transmission between two sites, and can be used to replace a private leased line, allowing global interconnectivity with minimal expense.

Easy Setup with Multimedia Auto Provisioner Express (MAP Express)

Through its interactive multimedia interface, ZyXEL Multimedia Auto Provisioner Express (MAP Express) offers comprehensive instructions for even non-technical users to follow step by step to easily install and configure the device with simple mouse clicks.

With the interactive Installation Tutorial, users can change the speed of the presentation using the control.

Specifications

ADSL

• ADSL (ANSIT1.413, Issue 2)
  G.dmt ADSL over POTS (G.992.1 Annex A)
  G.dmt ADSL over ISDN (G.992.1 Annex B and U-R2)
  G.lite (G992.2)
  ADSL2 G.dmt.bis (G.992.3)
  ADSL2 G.lite.bis (G.992.4)
• ADSL2+ (G.992.5)
• Reach-Extended ADSL (RE ADSL) G.992.3 Annex L

ATM

• Support up to 8 PVCs
• ADSL physical connection ATM AAL5 (ATM Adaptation Layer type 5)
• Support multi-protocol over AAL5 (RFC 1483/2684)
  VC-based and LLC-based multiplexing
  Traffic Shaping UBR, CBR, VBR-nrt
• ATM Forum UNI 3.1/4.0 PVC
• 1.610 F4/F5 OAM

Routing/Bridge Support

• IEEE 802.1d Transparent Bridging
• 802.1q Pass-through Bridge
• Up to 256 MAC Learning Address
• IP Routing: TCP, UDP, ICMP, ARP
• RIP v1 and RIP v2
• IP Multicast, IGMP v1 and v2

IP Management

• SUA/Multi-NAT Internet Sharing
• VPN (IPSec, PPTP) Pass-through
• VoIP SIP Pass-through
  DNS Proxy
• Dynamic DNS
• DHCP server/relay/client
• UPnP support

Security

Stateful Packet Inspection Firewall
- Prevent DoS, DDoS Attack
Policy based Access Control
- Content Filtering
- Password-protected System Management Terminal
- PAP (Password Authentication Protocol)
- CHAP (Challenge Handshake Authentication Protocol)

Virtual Private Network

2 IPSec VPN Tunnels
- IKE and Manual Key Management
AH and ESP Protocol
- DES, 3DES and AES Encryption
- SHA-1 and MD5 Authentication
- Tunnel and Transport Mode Encapsulation

Advanced

• MBM (Media Bandwidth Management) QoS
  Traffic Redirect
  Zero configuration
• Multimedia Auto Provisioner
• TR-069 support

Hardware Specifications

• DSL Interface

-RJ-11 Connector for P-661H over POTS
- RJ-45 Connector for P-661H over ISDN/U-R2

• LAN Interface
  4-Port Switch, 10/100M Auto MDI/MDIX
• Reset Button
• Status LED Indicator
  POWER, ETHERNET, DSL, INTERNET
  Power: 12V AC

Physical Specifications

Dimension: 180 (W) x 128 (D) x 36 (H) mm
Weight:305g

Environmental Specifications

Operation Environment

• Temperature: 0^ C 40^ C
• Humidity: 20% 85% (non condensing)

Storage Environment

• Temperature: -20^ 60^
• Humidity: 20% 90% (non condensing)

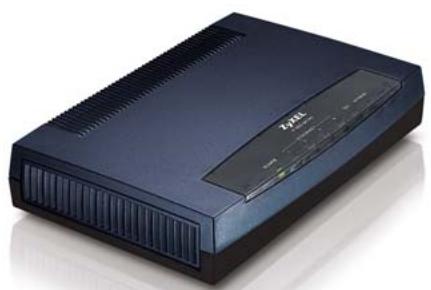

Product Description

P-661H-D1

ADSL2+ 4-port Security Gateway over POTS

P-661H-D3

ADSL2+ 4-port Security Gateway over ISDN

P-661H-D7

ADSL2+ 4-port Security Gateway over U-R2

High-speed Access with Advanced Security for SOHO/Small Office
