42PMA400E - Téléviseur plasma HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plasma 42 pouces
Résolution	1024 x 768 pixels
Technologie d'affichage	Plasma
Contraste	3000:1
Luminosité	1000 cd/m²
Dimensions (L x H x P)	1024 x 762 x 100 mm
Poids	30 kg
Alimentation électrique	AC 100-240V, 50/60Hz
Connectivité	HDMI, VGA, Composite, S-Video
Fonctions principales	Affichage de vidéos, images, et présentations
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, consulter un technicien agréé
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'installation
Informations générales	Idéal pour les présentations professionnelles et les salons

FOIRE AUX QUESTIONS - 42PMA400E HITACHI

Que faire si l'écran reste noir après la mise sous tension du HITACHI 42PMA400E ?

Vérifiez que le téléviseur est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et que l'interrupteur d'alimentation est activé.

Comment résoudre les problèmes de son sur le HITACHI 42PMA400E ?

Vérifiez que le volume n'est pas réglé sur 'muet'. Assurez-vous que les câbles audio sont correctement connectés. Si vous utilisez un système audio externe, vérifiez que celui-ci est également allumé et configuré correctement.

Comment régler la qualité d'image de mon HITACHI 42PMA400E ?

Accédez au menu 'Paramètres' et sélectionnez 'Image'. Vous pouvez ajuster la luminosité, le contraste, la couleur et d'autres paramètres pour améliorer la qualité d'image selon vos préférences.

Que faire si le téléviseur affiche un message d'erreur ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Vous pouvez également essayer de redémarrer le téléviseur en le débranchant pendant quelques minutes.

Comment effectuer une recherche de chaînes sur le HITACHI 42PMA400E ?

Accédez au menu 'Configuration' et sélectionnez 'Recherche de chaînes'. Suivez les instructions à l'écran pour rechercher automatiquement les chaînes disponibles.

Le téléviseur ne se connecte pas à mon réseau Wi-Fi, que faire ?

Vérifiez que le réseau Wi-Fi est fonctionnel et que vous entrez le bon mot de passe. Assurez-vous également que le téléviseur est à portée du routeur sans obstacles majeurs.

Comment réinitialiser le HITACHI 42PMA400E aux paramètres d'usine ?

Accédez au menu 'Configuration', sélectionnez 'Réinitialisation' et choisissez 'Réinitialiser aux paramètres d'usine'. Notez que cela effacera toutes vos configurations personnalisées.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur du téléviseur.

Comment mettre à jour le logiciel du HITACHI 42PMA400E ?

Accédez au menu 'Paramètres', sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour vérifier et installer les mises à jour disponibles.

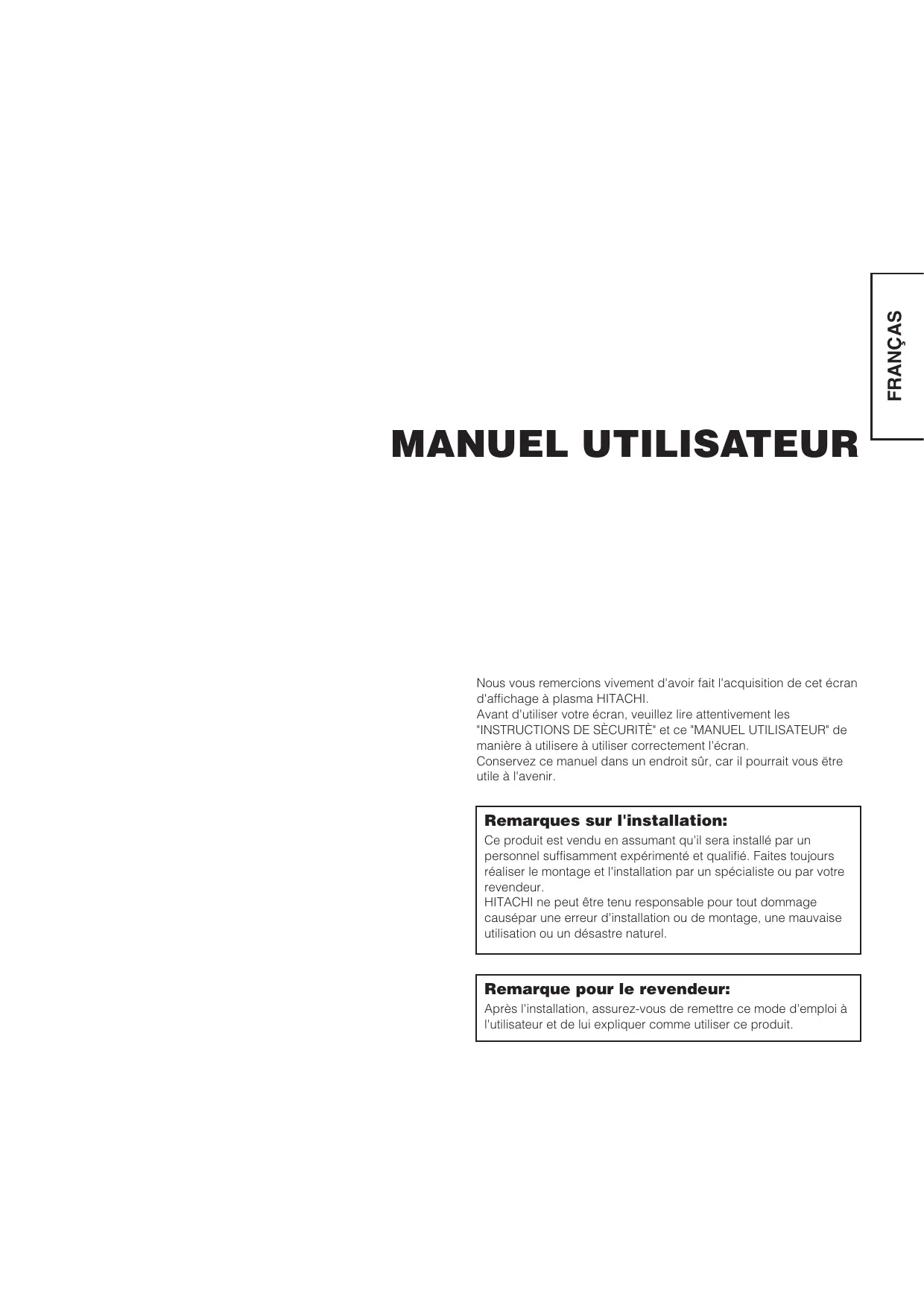

MODE D'EMPLOI 42PMA400E HITACHI

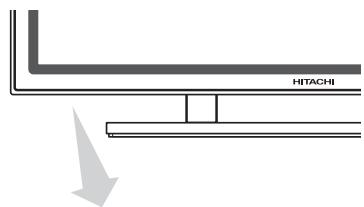

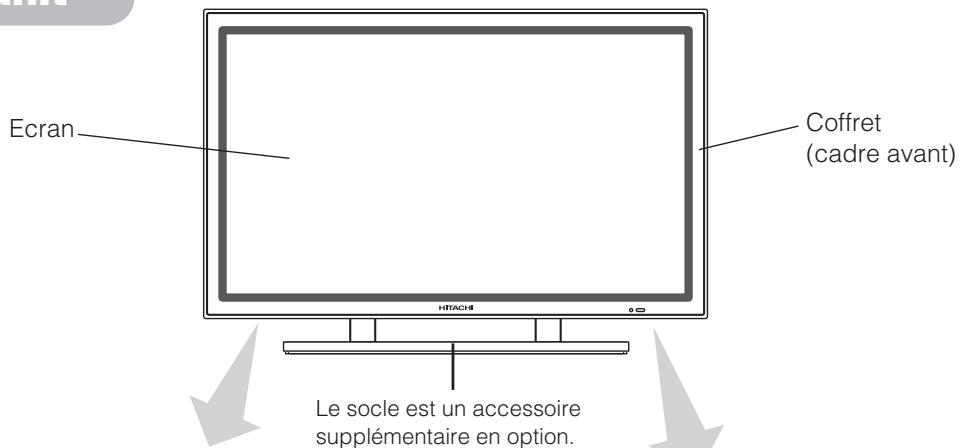

Le socle est en option

Nous vous remercions vivement d'avoir fait l'acquisition de cet écran d'affichage à plasma HITACHI.

Avant d'utiliser votre écran, veuillez dire attentivement les "INSTRUCTIONS DE SÉCURITÉ" et ce "MANUEL UTILISATEUR" de manière à utiliseràutilisercorrectement l'écran.

Conserve ce manuel dans un endroit sûr, car il pourrait vous être utile à l'avenir.

Remarques sur l'installation:

Ce produit est vendu en assumant qu'il sera installé par un personnel suffisamment experimenté et qualifié. Faites toujours réalisier le montage et l'installation par un spécialiste ou par votre revendeur.

HITACHI ne peut être tenu responsable pour tout dommage causé par une erreur d'installation ou de montage, une mauvaise utilisation ou un désastre naturel.

Remarque pour le revendeur:

Après l'installation, assurez-vous de remettre ce mode d'emploi à l'utilisateur et de lui expliquer comme utiliser ce produit.

PARTICULARITIES

Grand écran à plasma, à haute définition

Cet écran à plasma de 42 pouces offre une définition de 1024 (H) x 1024 (V) pixels permettant de creer des images de très grande qualité (rapport de la largeur à la hauteur égale à 16:9) sur un support plat. A l'abri des influences electromagnétiques produit par les sources géomagnétiques et les lignes sous tension, cet écran fournit des images à très haute définition totalement dépOURvues d'erreur de convergence de couleur ou de distorsion.

Entree multimedia

Deux mini-prises D-sub sont prévues pour l'entrée RGB. Vous pouvez commuter entre les signaux RGB et les signaux composantes* sur l'écran Menu ; vous pourrez donc utiliser divers apparéils allant des ordinateurs personnels aux apparéils video. Une prise de sortie de haut-parleur est également prévue.

*C'est possible quand l'unité de la VIDEO d'une option est insérée.

Convertisseur multibalayage et LSI de contrôle flexible

Il est possible de Traitser une vaste gamme de signaux d'ordinateurs personnels, de 640× 400 , a 640× 480 VGA a 1 600 x 1 200 UXGA.

Boîtier de télécommande facile à utiliser et système d'affichage sur l'écran

Le boitantier de télécommande fourni facilité les réglages d'affichage. Par ailleurs, le système d'affichage sur l'écran, permet de connaître les conditions de réception du signal et les réglages des commandes d'une manière facile à apprécier (I cut "à l'oeil").

Economie d'énergie

La fonction d'économie d'énergie internationale ENERGY STAR® peut déconomiser automatiquement l'énergie quand il n'y a aucun signal d'entrée. Quand il est connecté à un ordinateur conforme à la norme VESA DPMS, le moniteur se met hors tension quand il est inactif.

A propos de l'appareil video en option

Vous obtiendrez les fonctions suivantes en raccordant un apparéil video en option.

(1) Une prise composite/S a été ajoutée, ainsi qu'une prise composantes. Une prise de sortie video composite est également prévue pour un fonctionnement en boucle.
(2) Il est également possible de raccorder tout un besoin d'appareils autres que des ordinateurs personnels.
(3) Une entrée composant est atteinte à un D-Sub en phase prises (RGB1, RGB2).
(4) Compatible avec les signaux à la norme européen SCART.

Option

Pour les détails, consultez votre revendeur local.

1. Socle d'ordinateur de bureau : CMPAD05

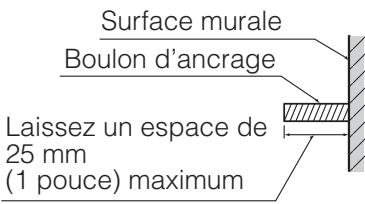

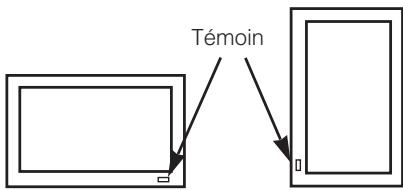

2. Unité de montage mural

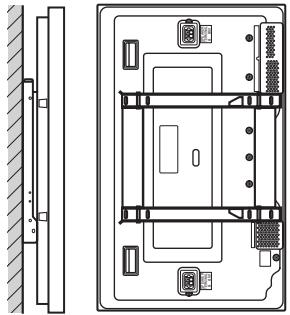

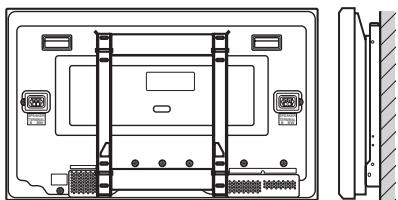

Montage horizontal : CMPAK05

Montage vertical/horizontal : CMPAK15

Ce sont des étriers qui permettent de fixer l'appareil au mur.

1. Unité de suspension au plafond : CMPAT05
2. Haut-parleur de moniteur à plasma : CMPAS04 (largeur : 10,2 mm) C'est un haut-parleur à deux voies composé d'un tweeteter à dôme de 2,5 cm et de deux boomers ronds de 8 cm.
3. Appareil video : CMPAV14

Appareil d'extension pour le visionnement des images avec cet apparéil.

TABLE DES MATIÈRES

FPARTICULARITÉS 2

INSTRUCTIONS DE SÉCURITÉ 3

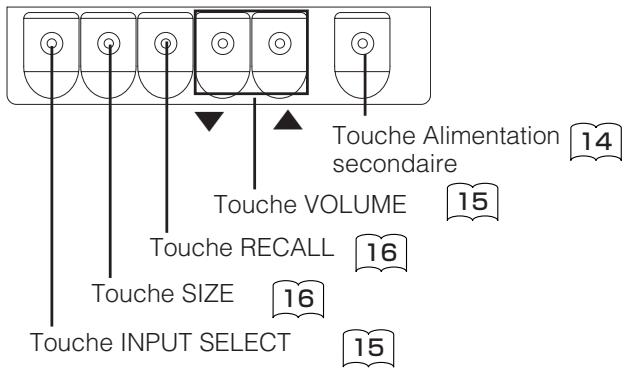

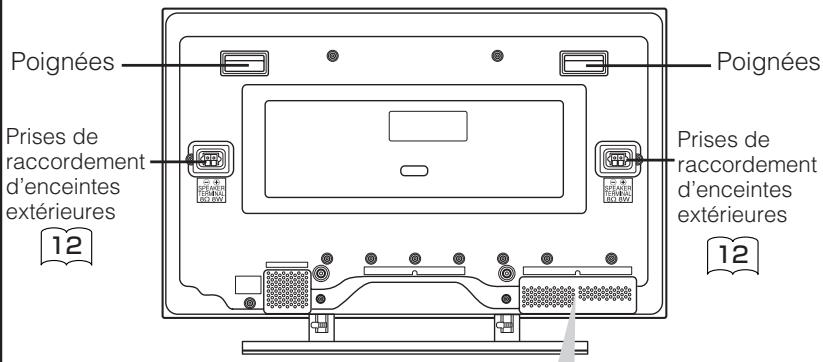

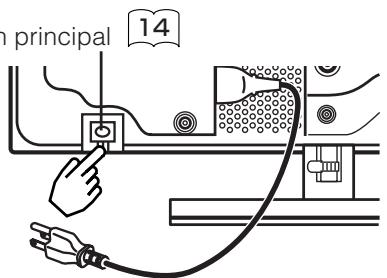

Le principal unit 8

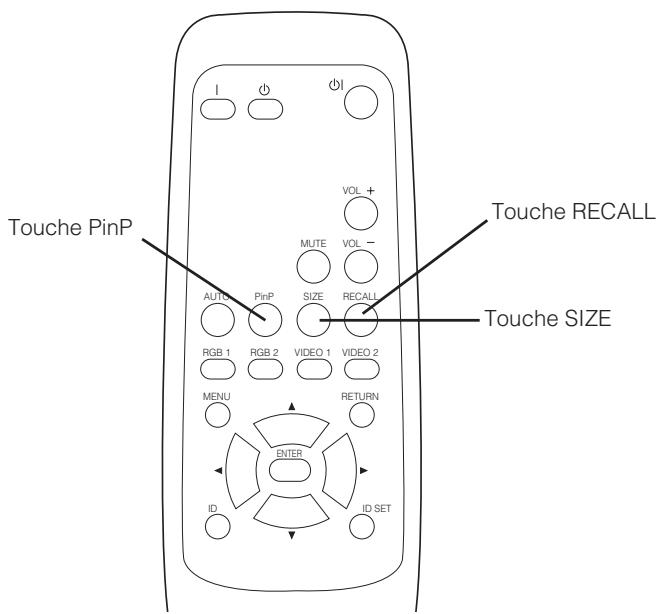

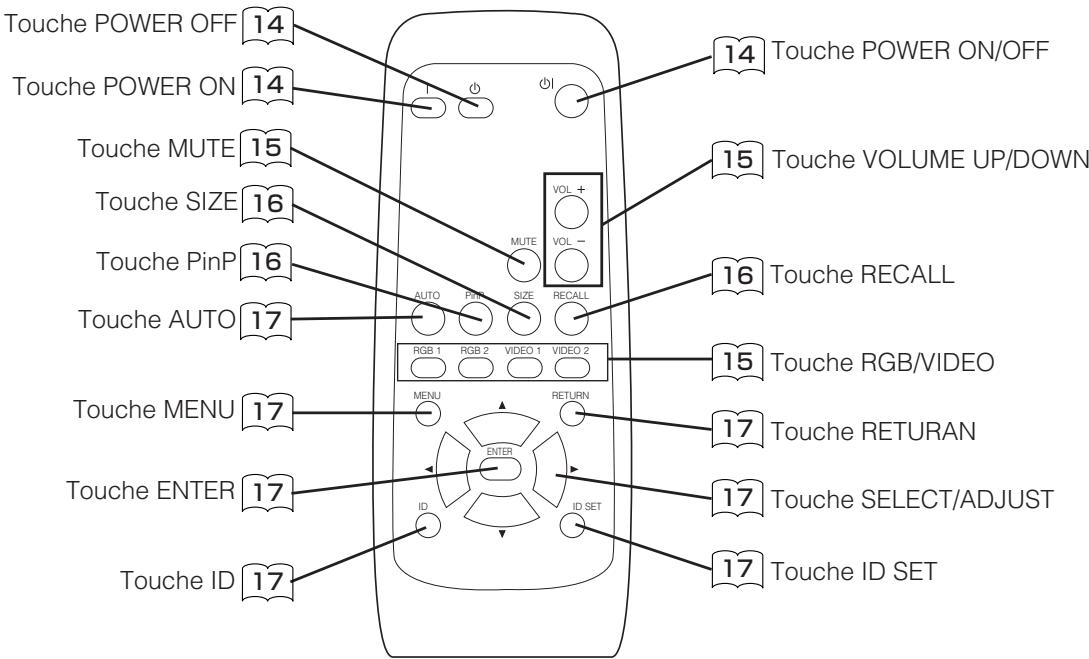

Boitier de telecommande 9
Mise en place des piles 9

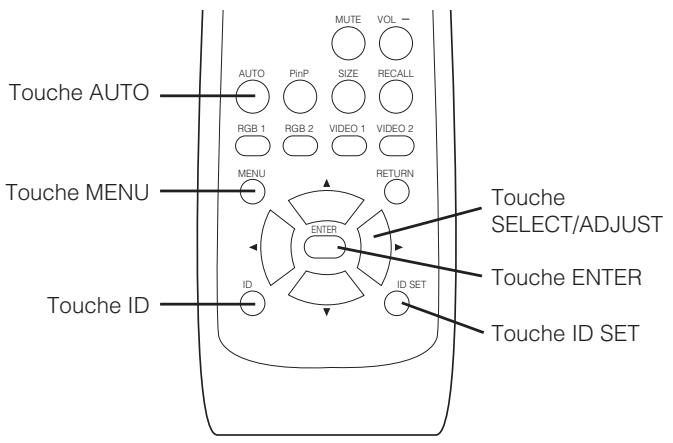

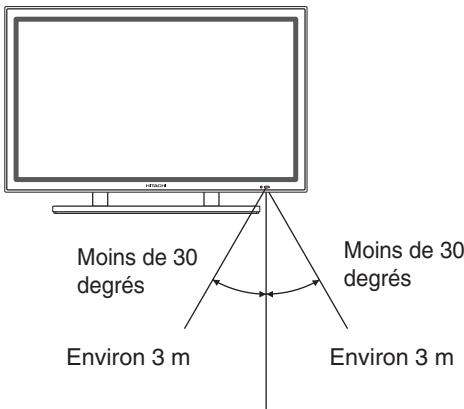

Utilisation du boîtier de télécommande 9

INSTRUCTIONS D'INSTALLATION 10

Instruction 10

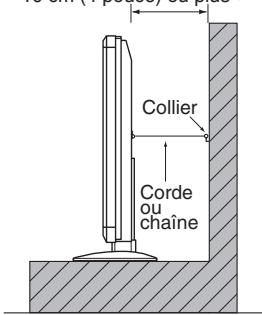

Pour éviter la chute 10

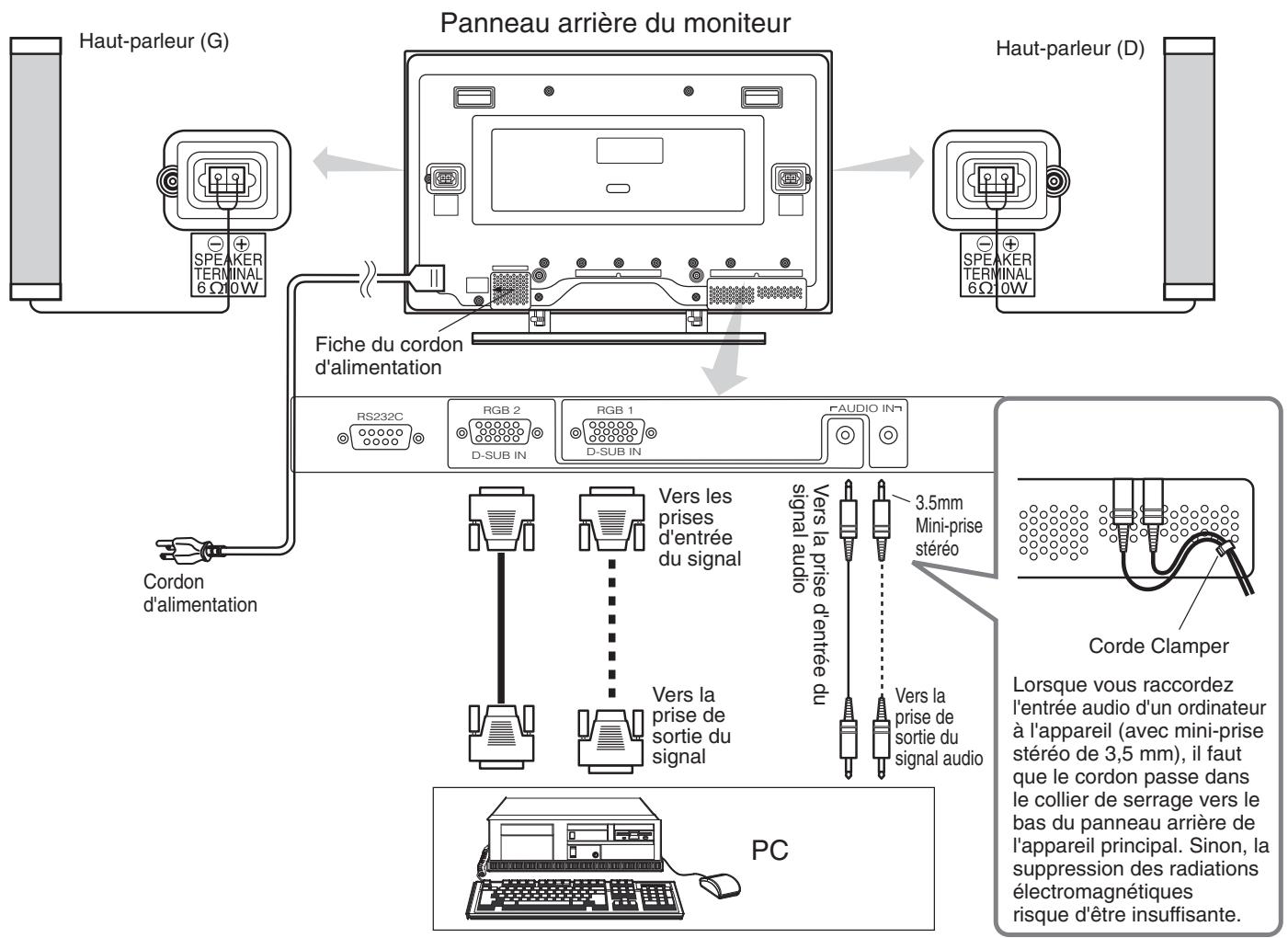

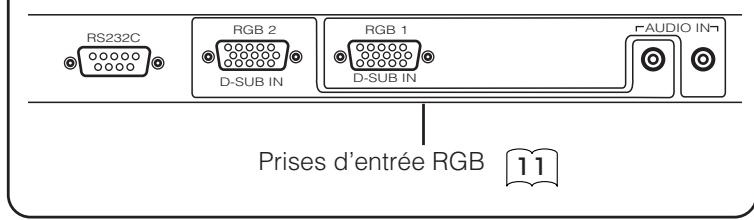

Raccordement à un PC 11

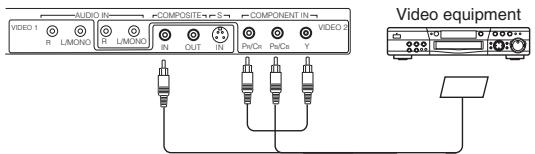

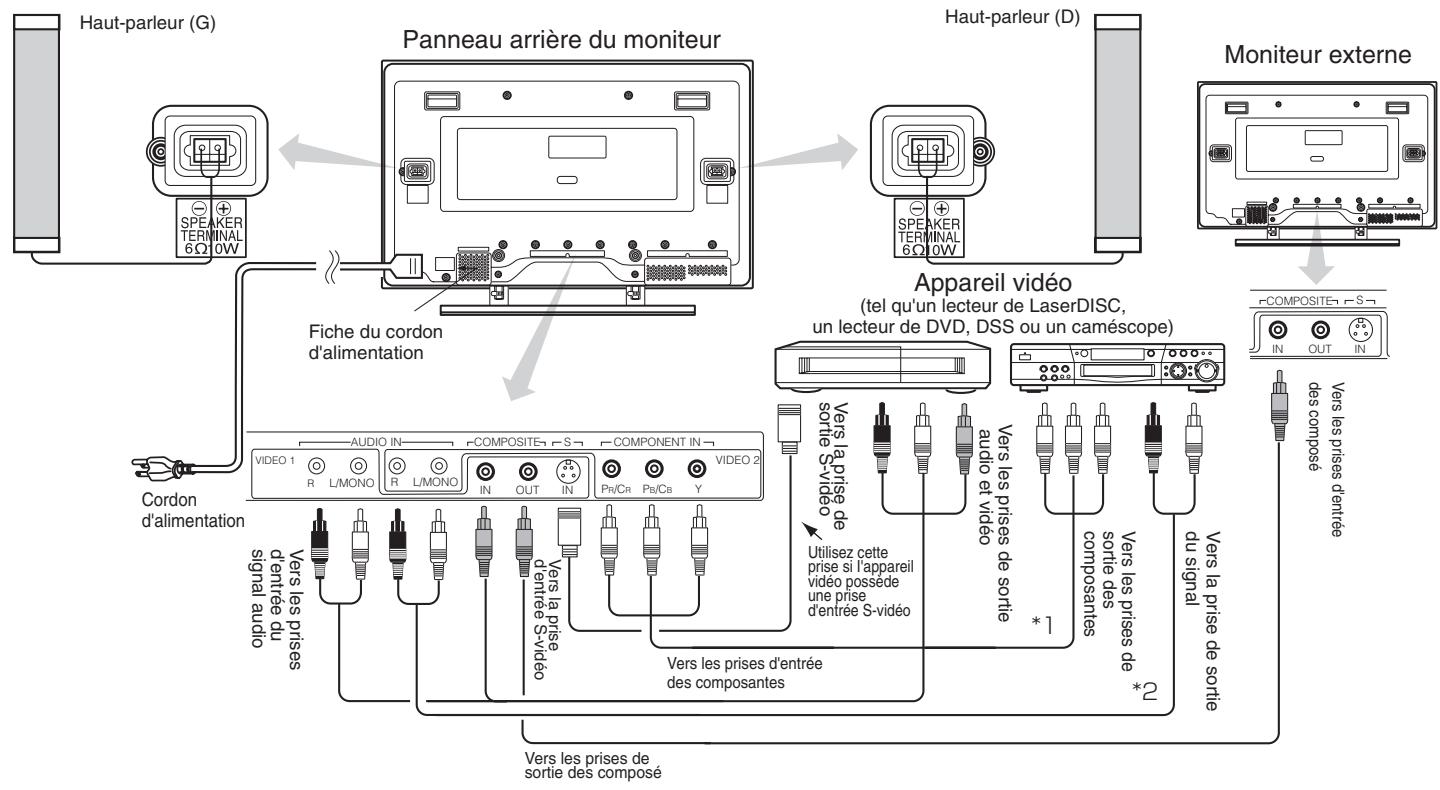

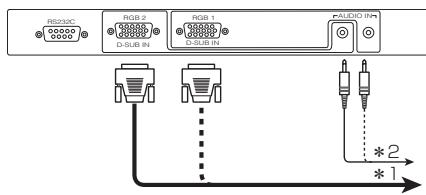

Raccordement à un apparéil video 12

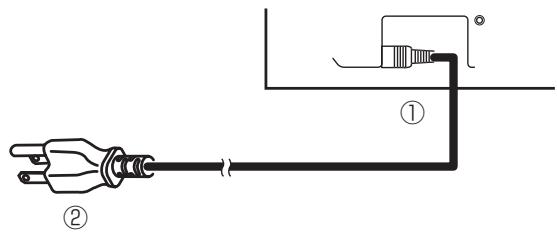

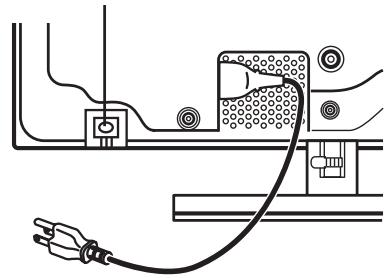

Raccordement du cordon d'alimentation 13
Montage de l'appareil video 13

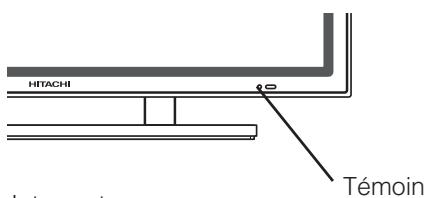

Montage du haut-parleur 13

INSTRUCTIONS DE FONCTIONNEMENT ....14

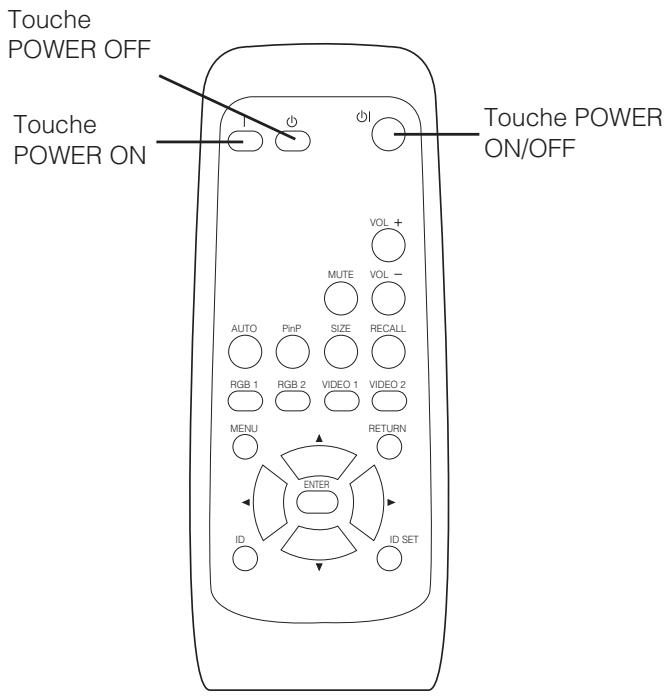

Mise sous tension et hors tension 14

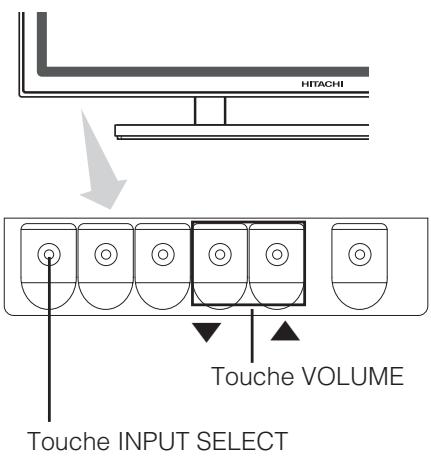

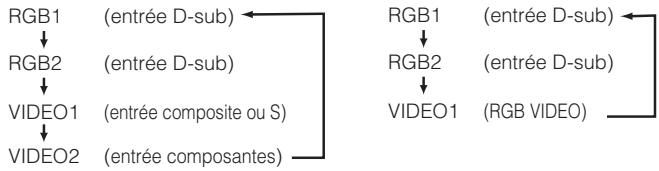

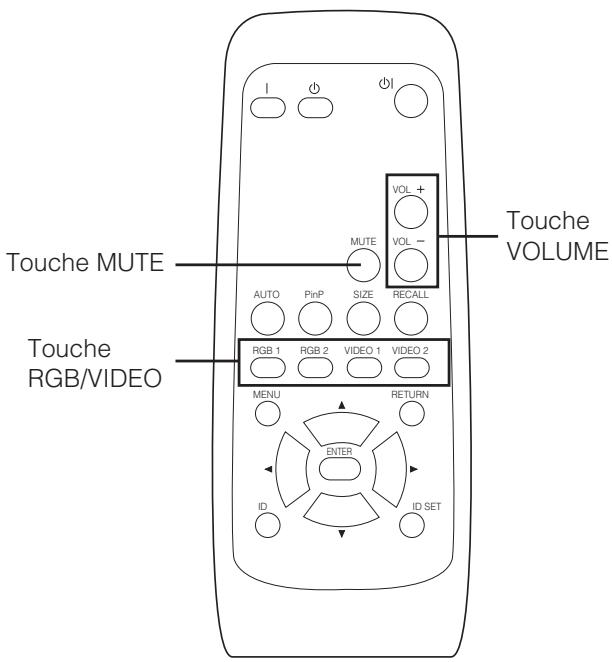

Sélection de l'entrée 15

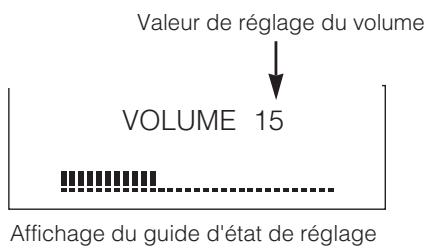

Réglage du volume 15

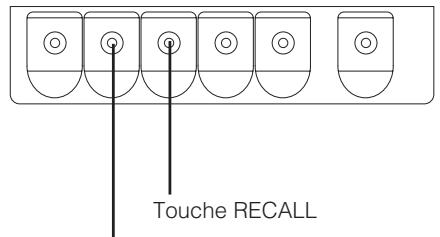

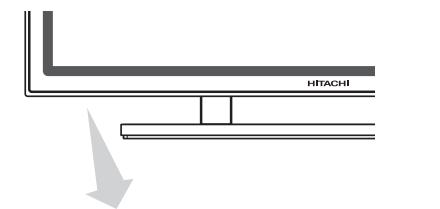

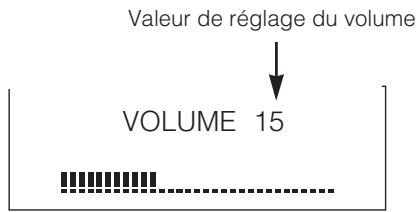

Silencieux audio 15
Réglage de laaille 16

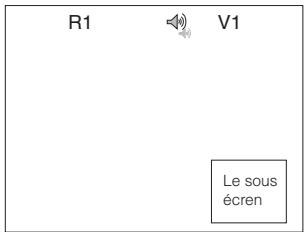

Affichage de deux écrans 16

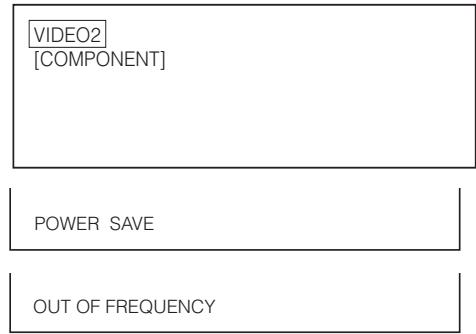

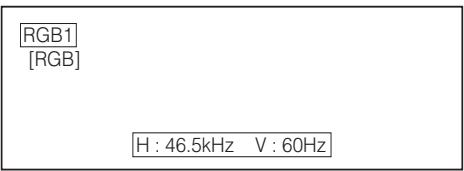

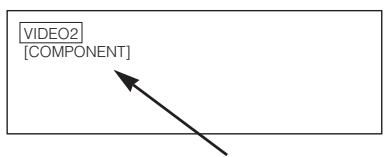

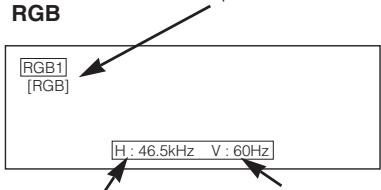

Affichage d'écran de signal d'entrée 16
Réglage automatique de la position de l'écran et de l'horloge 17

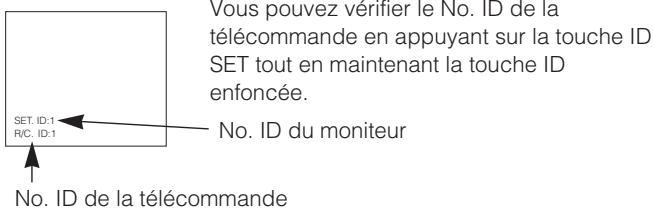

Fonctionnement indépendant de plusieurs moniteurs ....17

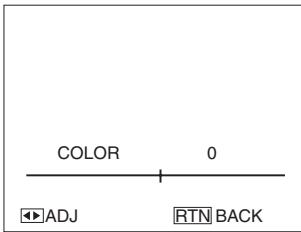

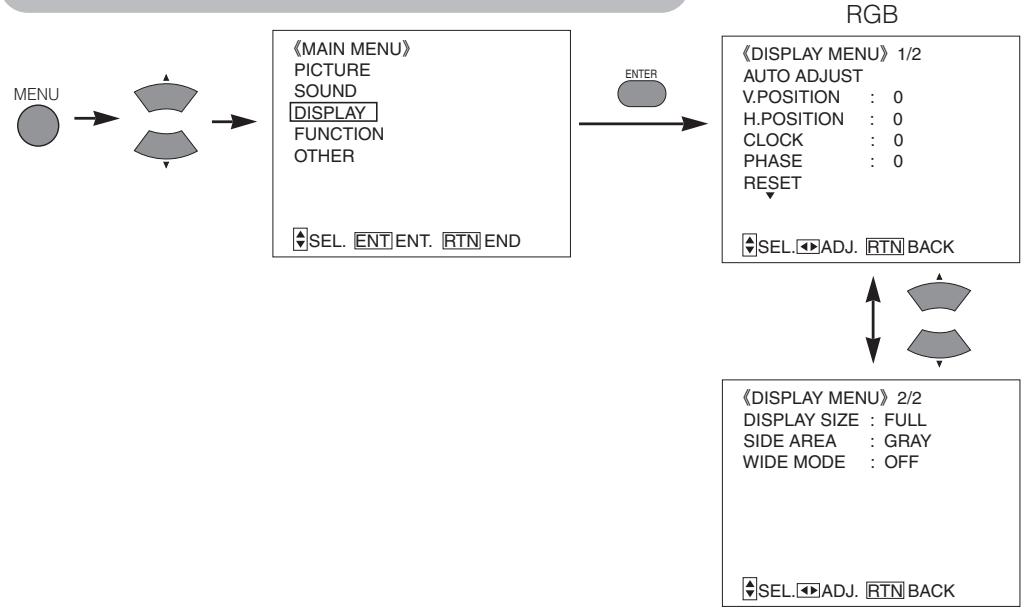

Utilisation de l'écran de menu 17

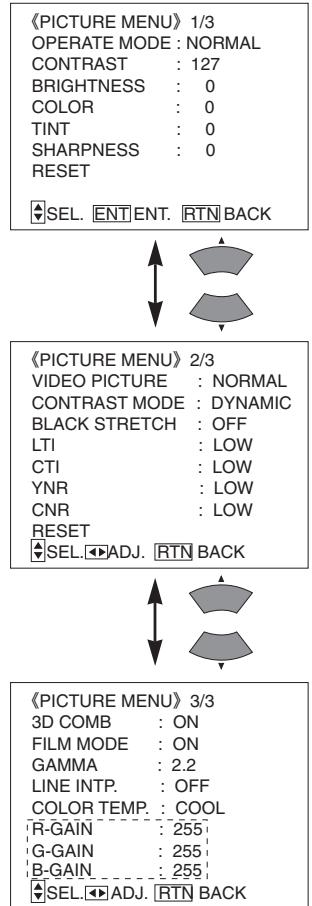

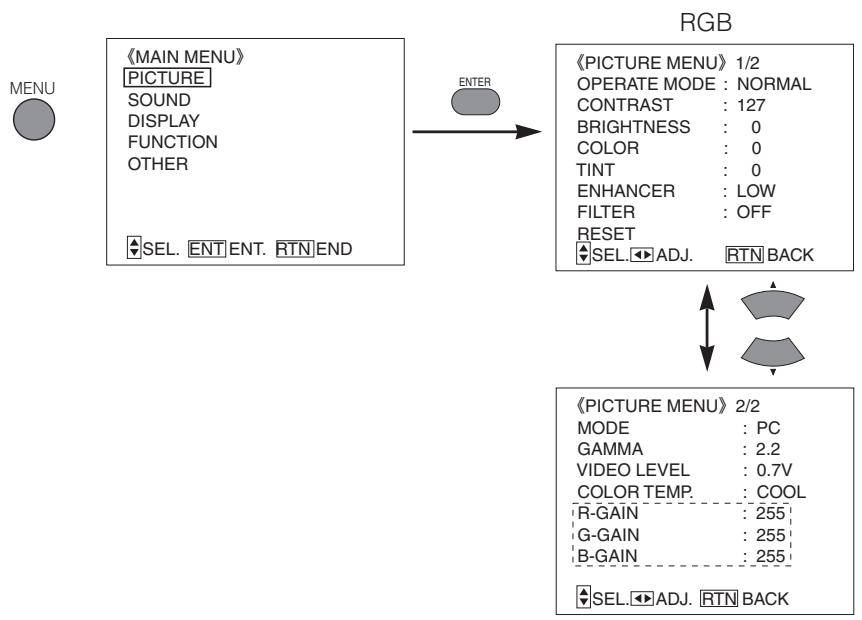

PICTURE MENU 18

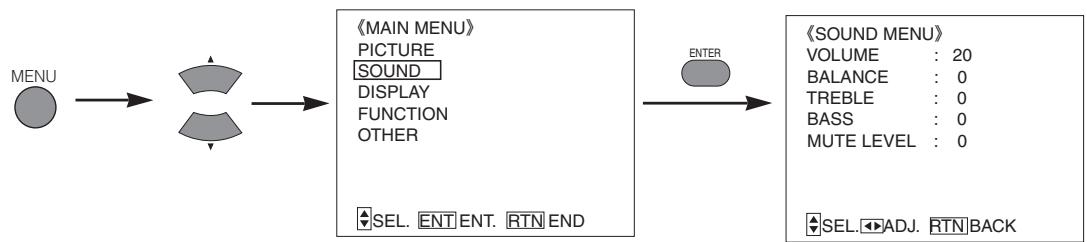

SOUND MENU 19

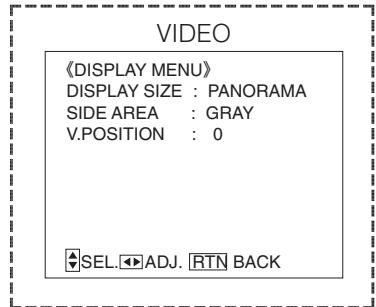

DISPLAY MENU 20

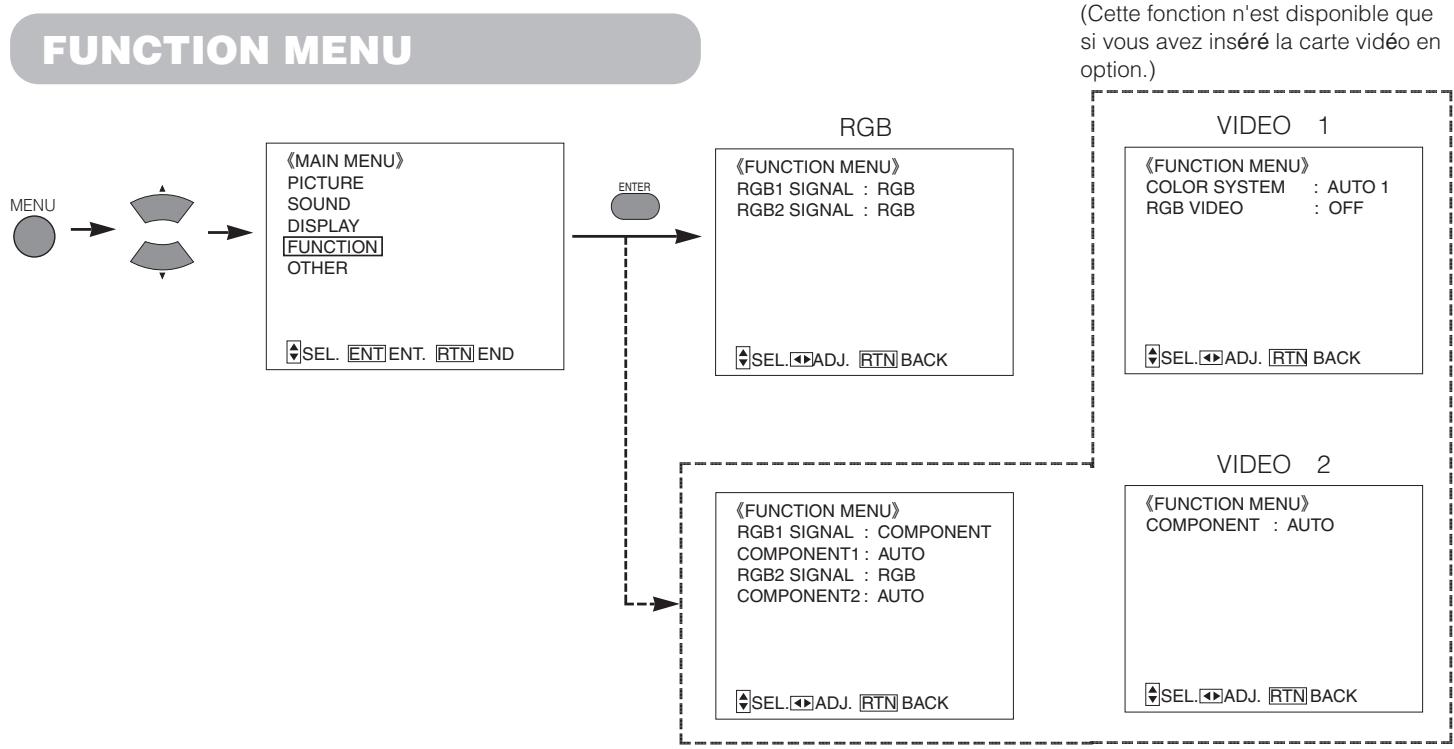

FUNCTION MENU 22

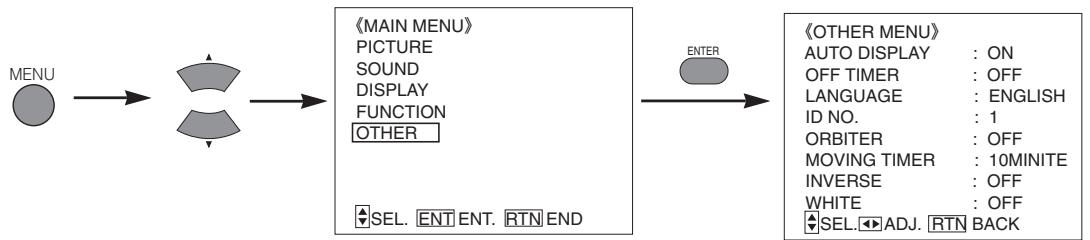

OTHER MENU 23

AUTRES PARTICULARITÉS 24

Sauvegarde automatique 24
Vérification du signal 24
Mode d'économie d'énergie 25

DEUX TABLE DE L'ECRAN 25

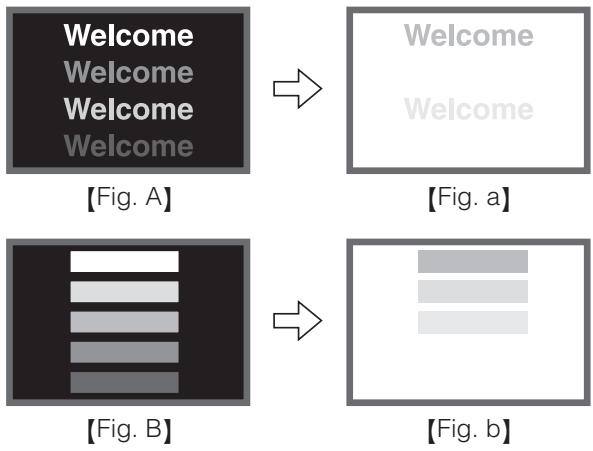

IMAGE RÉMANENTE D'UN ÉCRAN À PLASMA...26

REMARQUES 26

GUIDE DE DÉPANNAGE 27

Symptômes qui semble dénoter une anomalie 27
Actions pour corriger les images anormales 29

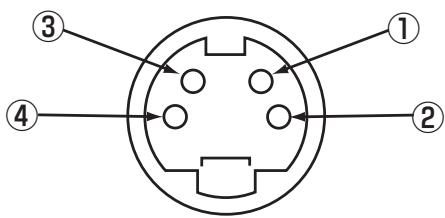

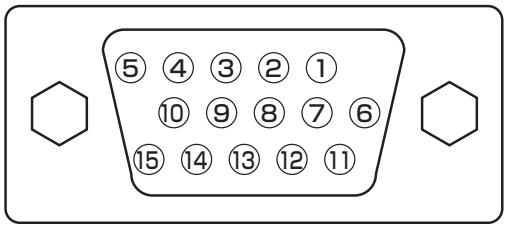

Entrée signaux 31
Listedesignaux conséillés 31

Remarques sur ce mode d'emploi

• Les informations de ce mode d'emploi peuvent être modifiées sans préavis.
• Bien que ce mode d'emploi ait eté préparé avec soin, vous estes invite à informer le revendeur ou nous-meme de vos commentaires, points de vue ou questions qui concernent l'appareil.
• Prenez connaissance des exigences qui gouvernment l'utilisation de cet apparéil, telles que les caractéristiques des matériels et logiciels ainsi que les contraintes qui en découlent. Nous ne serions être tenu responsable des dommages causés par l'utilisation incorrecte de cet apparéil.
• La reproduction totale ou partielle de ce mode d'emploi est interdite sans accord préalable.
• Les noms mentionnés dans ce mode d'emploi peuvent être des marques, déposées ou non, par leurs propriétaires respectifs.

INSTRUCTIONS DE SÉCURITÉ

Ce moniteur est conçu de façon à pouvoir être utilisé en toute sécurité. Cependant, un incendie ou des blessures sérieues peuvent se produit si vous n'utilise pas ce moniteur correctement. Suivez les instructions suivantes afin d'éviter toutes blessures.

Conservez soigneusement les instructions de sécurité

N'utilisez pas le moniteur s'il est en panne

Si you notez une anomalie,

• Si de la fumée s'échappe du moniteur,
• Si vous notez que le moniteur émet une odeur inhabituelle,
• Si de l'eau a pénétré dans le moniteur
• Si vous avez laissé tomber le moniteur ou si le coffret est endommagé.

(1) Mettez hors tension le moniteur
(2) Débranche la fiche du cordon d'alimentation au niveau de la prise secteur.
(3) Faites réparer l'appareil.

Des avertissements et des precautions figurent dans ce document et sont apposées sur le moniteur lui-même.

AVERTISSEMENT

Un incendie ou une secousse électrique peuvent provoquer des blessures graves, voir la mort, si les instructions suivantes ne sont pas respectées.

ATTENTION

Une scousse électrique et d'autres anomalies peuvent provoquer des blessures graves ou des dommages physiques.

AVERTISSEMENT

Un incendie ou une secousse électrique peuvent provoquer des blessures graves, voir la mort, si les instructions suivantes ne sont pas respectées.

- Si le moniteur émet de la fumée ou une odeur inhabituelle:

Mettez immediatement le moniteur hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.

Lorsque la fumée s'est arrêtée, faites réparer le moniteur.

Si vous vous entérez à utiliser le moniteur dans de telles conditions anormales, vous risquez de provoquer un incendie ou de dessirir une secousse électrique.

- Ne laïsez pas tomber de l'eau ni d'autres corps étrangers dans le moniteur.

Si you laissez tomber de I'eau ou d'autres corps étrangers dans le moniteur, un incendie peut se produit, ou vous pouvez dessentir une secousse electrique.

Dans le cas ou un corps étranger a pénétré dans le moniteur, mettez immédiatement le moniteur hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur; cela fait, faites réparer le moniteur.

- Ne posez pas le moniteur sur une surface instable.

Si you posez le moniteur sur une surface ondulée ou instable, il peut tomber et vous risquez d'être blessé. Posez le moniteur sur une surface plane et suffisamment solide.

- Ne hourtez pas le moniteur.

N'tilisez pas le moniteur si la vitre est cassee ou endommagée..

Si après avoir heures le moniteur, vous constatez que l'image ne se forme plus sur l'écran, que le verre est brisé, que le moniteur émet de la fumée ou une odeur inhabituelle, mettez immédiatement le moniteur hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. Cela fait, faites réparer le moniteur. Si vous vous entêtez à utiliser le moniteur dans de telles conditions anormales, vous risquè de provoquer un incendie ou de ressentir une secousse électrique.

- Ne démontez pas le moniteur, ne le modifiez pas.

Certaines parties interieures du moniteur sont portées à des tensions élevées. Le démontage ou la modification peuvent être la cause d'un incendie ou d'une secousse électrique.

- N'utilisez pas le moniteur dans un lieu humide.

Si you utilisez le moniteur dans un lieu humide tel qu'une salle de bain ou une salle de douche, vous risquez de provoquer un incendie ou de dessentir une secousse electrique.

- N'endommagez pas le cordon d'alimentation, ne le modifiez pas.

Si you posez un objet lourd sur le cordon, si you l'etirez, si you l'écrasez, si you le chauffez, il peut etre endommagé et cela peut etre a l'origine d'un incendie ou d'une secousse electrique.

Si le cordon d'alimentation est endommagé, consultez le centre d'entretien.

AVERTISSEMENT

Un incendie ou une secousse électrique peuvent provoquer des blessures graves, voir la mort, si les instructions suivantes ne sont pas respectées.

- LE CABLE D'ALIMENTATION FOURNI DOIT ETRE UTILISE

Le non-respect de ces normes, peut entraîner des électrocutions ou risque d'incendie.

Aux USA et au Canada, utilisez un cordon d'alimentation UL “LISTED” / CSA “LABELLED” ou “CERTIFIED” correspondant aux specifications suivantes :

Puisance nominale : minimum 125V, 10ampères , Longueur : maximum 3,0m , Type : SVT ou SJT

Type de prise : NEMA 5-15P figure, Fiches parallètes, avec masse

En Europe etc, utilisez un cordon d'alimentation conforme aux normes européennes. Pour un courant nominal allant jusqu'à 6 ampères, le cordon d'alimentation doit être au moins de type H05VV-F3G0,75 mm² ou H05VVH2-F3G0,75 mm².

- UTILISEZ UNIQUEMENT DES PRISES DE TENSION APPROPRIÉE ET RELIESES À LA TERRE!

100 - 120 V pour les USA, le Canada, etc.

200 - 240 V pour l'Europe, etc.

( Ce moniteur se règle automatiquement sur la tension d'entrée 100 - 120 / 200 - 240 V.)

FAITES ATTENTION AU BRANCHEMENT DU CORDON D'ALIMENTATION !

Avant de brancher la prise maje du cordon d'alimentation sur une prise murale de tension correcte, vérifie que la partie de ce cordon qui se trouve au niveau de la connexion est propre (c'est-à-dire qu'il n'y a pas de poussière). Ensuite, enoncez fermement la prise maje de ce cordon dans une prise murale afin d'éviter tout risque de chocolélectrique ou d'incendie.

- Ne touchez pas la prise secteur quand un orage est proche.

Vous pouriez dessentir une secousse electrique.

- Ne touchez pas la prise secteur avec des mains mouillées

You pouriez dessentir une secousse electrique.

- N'obstruez pas les ouïes d'aération

Si vous obstruez les ouies d'aération tandis que le moniteur est en fonctionnement, ou juste après son arrêt, la température interieure peut s'élever au point de provoquer un incendie ou une secousse électrique.

• Ne renversez pas le moniteur.
• Ne mettez pas le moniteur sur une étagère ou dans une armoire sans une ventilation ajusté de 10 cm en haut, sur les cots, en bas et derrière.
• Ne posez pas le moniteur sur une moquette ou un matelas.
• Ne couvre pas le moniteur d'un linge.

ATTENTION

Une secousse électrique et d'autres anomalies peuvent provoquer des blessures graves ou des dommages physiques.

- Débranche la fiche du cordon d'alimentation au niveau de la prise secteur quand vous transportez le moniteur.

Transporter le moniteur sans débrancher la fiche du cordon d'alimentation, peut endommager le cordon d'alimentation et provoquer, ultérieurement, un incendie ou une secousse électrique. Nous vous conseillons de transporter le moniteur à deux personnes. Soyez prudent quand vous transportez le moniteur et voirlez tout spécialement à ne pas casser la vitre.

- Quand vous débranche la fiche du cordon d'alimentation au niveau de la prise secteur.

Youdez saisir la fiche elle-même et ne pas tirer sur le cordon.

En effet, il est évident que si vous tirez sur le cordon, vous pouvez l'endommager, et qu'une fois endommagé, le cordon peut être à l'origine d'un incendie ou d'une secousse électrique. Par ailleurs, ne touche pas les broches de la fiche du cordon d'alimentation immédiatement après avoir débranché cette fiche au niveau de la prise secteur car vous pourriez ressentir une secousse électrique.

- Débranche la fiche du cordon d'alimentation au niveau de la prise secteur si vous envisagez de ne pas vous servir du moniteur pendant une longue période.

Pour des raisons de sécurité

- N'utilisez pas le moniteur dans une atmophère contenant des suies, de la vapeur, une grande quantité d'humidité et de la poussière.

Tout cela peut provoquer un incendie ou une secousse électrique.

- N'exposez pas le moniteur à une température ambiente élevé.

N'exposez pas le moniteur à la lumière directe du soleil pendant une longue période. La chaleur peut provoquer un incendie, une transformation, voir la fonte du moniteur.

- Ne placez aucun objet à l'intérieur du moniteur.

N'introduisez aucun objet à l'intérieur du moniteur, ne le heures pas. Le moniteur pourrait quitter leur bureau et tomber à terre. Et cela peut

Vou pourriez you blesser ou endommager your materiel si you ne suivez pas les instructions ci-dessous.

- Ne bobinez pas ni n'enroulez le cordon d'alimentation.

Ce pourrait cause un échauffement excessif et provoquer un incendie.

• ATTENTION uniquement destiné à l'utilisation en 200 - 240 V

Cet équipement utilise les systèmes de protection électriques du bâtiment où il est installé pour l'isolement contre les courts-circuits ou les surtensions. Voir le tableau qui suit pour la localisation et le nombre ajustat de systèmes de protection du bâtiment.

EXAMPLES INFORMATIFS DE DISPOSITIFS DE PROTECTION DANS LES MATÉRIELS ET SOUS-ENSEMBLES MONOPHASÉS

	Protection contre	Nombre minimul de coupe-circuit à fusibles ou de pôles de disjoncteu	Emplacement
Cas A: Matériel destiné à être relié uniquement à des SCHEMAS D'ALIMENTATION avec neutre à la terre identifié de façon sûre excepté pour le cas C ci-dessous.	Défaut à la terre	1	Conducteur de phase
	Surintensité	1	L'un ou l'autre des conducteurs
Cas B: Matériel destiné à être relié à toute alimentation, y compris les SCHEMAS D'ALIMENTATION IT et les alimentations avec fiches réversibles excepté pour le cas C ci-dessous.	Défaut à la terre	2	Deux conducteurs
	Surintensité	1	L'un ou l'autre des conducteurs
Cas C: Matériel destiné à être relié à des schémas d'alimentation 3 conducteurs avec neutre à la terre identifié de façon sûre.	Défaut à la terre	2	Chaque conducteur de phase
	Surintensité	2	Chaque conducteur de phase

Vérifiez que les systèmes de protection duBATIMENT correspondant aux conditions indiquées dans ce tableau avant d'installer le moniteur.

- POUR UNE ISOLATION COMPLÉTE, RETIREZ LE CORDON D'ALIMENTATION!

Pour isoler complètement le moniter de la prise secteur, débranchez le cordon d'alimentation soit au niveau du moniter, soit au niveau de la prise murale.

- Environnement d'installation

N'obstruez pas les ouïes d'aération.

Ne posez pas le moniteur sur une moquette, une couverture, au voisinage d'un rideau épais dont les poils pourraient venir obstruer les petites ouies d'aération.

N'installez pas le monieur dans un des endroits suivants.

• Endroits chauds, après d'un radiateur, endroits exposés à la lumière directe du soleil.
• Endroits qui sont soumis à des variations rapides et amples de température.
  Endroits ou existent des suies, des poussières, une atmophère hautement humide.
  Endroits confinés.
• Endroits humides tels qu'une salle de bain ou une salle de douche.
• Endroits où vos jambes peuvent s'emmêler.
• Endroits en permanence soumis à des vibrations, ou soumis parfois à des vibrations importantes.
  Endroits deformés et instables.
  Distorted or unstable places.

Comment regarder le moniteur.

Si vous regardez le moniteur dans une piece très souvent, vos yeux se fatiguent.

Utilisez le moniteur dans une piece raisonnablement éclairée.

Vos yeux peuvent etre fatigues si vous regardez le moniteur pendant une longue periode de temps.

Vos yeux se fatiguent après une longue observation du moniteur. Reposez vos yeux en regardant de temps en temps autre chose que le moniteur. Veillez à ce que vos yeux soient plus hauts que le moniteur.

- Remarque sur les images rémanentes

L'écran à plasma éclaire des éléments de phosphore pour afficher les images. Le phosphore a une durée de vie finie. ÀpRES une longue période l'éclairage, la luminosité d'un élément de phosphore peut se dégrader et entraîner des brûlures d'écran dans cette partie de l'écran et afficher des images estompees.

Conseils pour éviter un tel vieillissement:

• N'affichez pas d'images avec une grande différence de luminosité ou un fort contraste, telles que des caractères monochromes et des motifs graphiques pendant trop longtemps.
• Ne laissez pas des images stationnaires sur l'écran pendant trop longtemps, mais essayez de les rafraîchir à intervalle régulier ou utilisez un économiseur d'écram.
• Baissez le contraste et la luminosité.

- Comment nettoyer le moniteur.

Avant de nettoyer le moniteur, mettez-le hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. Pour nettoyer le moniteur ne vaporisez aucun produit directement sur l'écran ni sur le coffret. Utilisez un chiffon propre, sans poussière, doux et sec. Si cela ne suffit pas, utilisez un produit ne contenant ni alcool ni ammoniac.

Ne grattez pas la surface de l'écran avec un stylo à bille, un tournevis, etc.

- Précautions concernant le moniteur

• Pour relier le moniteur à un PC, utilisez le cable de signal fourni.
  N'utilise aucun autre cable de signal.
• Assurez-vous que le connecteur du cable de signal est bien fixé.
  Veillez à ce que les vis soient serrées.
• Branchez la fiche du cordon d'alimentation sur une prise secteur différente de cette utilisée pour les autres appeareils tels que la radio, etc.
• Utilisez une prise secteur à 3 broches et assurez-vous qu'une des broches est bien reliée à la terre.

- Précaution pour le transport

Soyez attentif quand vous transporte ce moniteur car il est lourd.

De plus, utilisez le corton et les matieres aux d'emballage d'origine pour transporter le moniteur.

Transporter le moniteur dans n'importe quel autre carton que celui d'origine peut endommager le moniteur.

Conservez le corton et tous les matériaux d'emballage d'origine.

ACCESSIONS STANDARD

Cet apparéil comprend l'écran et les accessoires cï-dessous.

• Si I'un quelconque de ces accessoires est manquant, consultez le revendeur.

Manuel utiliseur (ce document)

Boitier de télécommande

Piles AA x 2

Cordon d'alimentation

• Veuillez dire le manuel utiliser (ce document); conservez-les en lieu sûr pour reférence.
• Conservez l'emballage pour expédition ultérieure.

Le principal unit

Avant
Panneau de commande

• Le bouton de réglage se trouve sur le fond.
• Le arrêté couvercle contient des indications permettant de désigner les touche de réglage.

• L'interrupteur d'alimentation secteur se trouve au dos, sur la surface inférieure.

Interrupteur d'alimentation principal

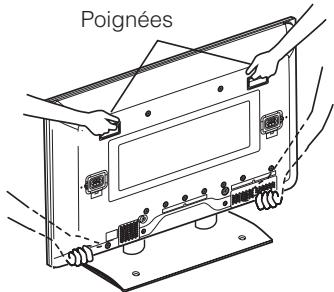

Précaution au déplacement de l'unité principale

• Comme ce produit est pesant, deux personnes sont requises pour le déplacer sans danger.
• Lors d'un déplacement de l'unité, soulevez-la vers l'avant à l'aide des deux poignées prévues à l'arrière et tenez-la alors des deux côtés à la base pour la maintainir stable.

Arrière

Prises de raccordement d'appareil extérieur

Boitier de télécommande

Mise en place des piles

1) Ouvrez le couvercle du logement des piles.

• Gillessez en arrête et enlevez l'abri de la pile dans la direction de la flèche.

2) Mettez en place les piles.

• Mettez en place les deux piles AA fournies en respectant les polarités indiquées.

3) Fermez le couvercle du logement des piles.

• Remplacez les bettery couvre dans la direction de la flèche et le cassent net dans place en arrête.

ATTENTION

• N'utilise pas, en même temps, une pile neuve et une pile usagée. Les piles pourraient explodeur ou fuir, ce qui pourrait provoquer un incendie, une blessure ou des taches.
• Lors de la mise en place des piles, veillez à respecter les polarités indiquées sur l'appareil. Dans le cas contraire, les piles pouraient exploser ou fouir, ce qui pourrait provoquer un incendie, une blessure ou des taches.

Utilisation du boîtier de télécommande

Utilisez le boitier à moins de 5 m de la face avant de l'appareil et de manière que le faisceau ne fasse pas un angle supérieur à 30 degrés par rapport à l'axe du capteur.

Environ 5 m

CONSEILS

• Ne laisses pas tomber le boitier de télécommande, ne le heurtez pas.
• Pour éviter toute anomalie, n'aspergez pas le boîtier de télécommande avec de l'eau, ne le placez pas sur un objet humide.
• Avant de laisser le boîtier de télécommande inutilisé pour une longue période, retirez les piles.
• Si le boitier de télécommande devient sans effet, remplacez les piles.
• Les lumières vives, par exemple les rayons du soleil, qui viennent frapper le photorécepteur de la télécommande risquent d'entraver le fonctionnement. Placez l'appareil à l'abri de toute lumière vivie.

Instruction

Aucun pied n'est fourni avec ce produit. Pour l'installation du moniteur, utiliser le pied de table optionnel (CMPAD05), l'Unité de Montage pour Mur (montage horizontal CMPAK05, Montage horizontal/vertical CMPAK15), ou l'Unité de Montage pour Plafond (CMPAT05).

Le Pied de Table a ete utilise pour les illustrations de ce manuel.

AVERTISSEMENT

Utilisez un des supports spéciaux de montage pour installer cet apparéil. Un support trop faible peut entraîner le renversement ou la chute de l' apparéil et conduire à un incendie, une électrocution ou des blessures. Veuillez notes que cette société n'assume asolument aucune responsabilité si un module de montage autre que le module de montage spécial est utilisé et si cet apparéil n'est pas installé correctement.

ATTENTION

• L'installation du modele à fixer sur un mur ou en plafond, peut
  etre dangereuse; ne tentez pas de l'effectuer vous-même mais demandez au revendeur qu'il vous oriente vers un installerateur qualifié.
• Afin d'éviter toute augmentation de la température interne, laissez un espace de 10 cm (4 pouce : Pour une installation sur un bureau) ou plus entre chaque côte de l'appareil et d'autres objets tels que les murs, etc. de façon que les trous de ventilation ne soient pas bloqués.*

10 cm (4 pouce) ou plus*

Pour éviter la chute

ATTENTION

Veillez à ce que l'appareil soit monté dans un endroit stable.
Prenez toute mesure nécessaire pour éviter qu'il ne tombe et blesse quelqu'un.

Fixation à un, mur ou un poteau

Au moyen d'une corde, d'une chaîne ou d'un collier disponibles dans le commerce, fixez l'écran au mur ou au poteau.

10 cm (4 pouce) ou plus*

Montage sur bureau

1) Au moyen de vis à bois (deux), fixez l'écran au niveau des perçages placés à l'arrière du support, comme le montre l'illustration.
2) Au moyen de vis à bois disponibles dans le commerce, maintenez soigneusement l'écran en position.

Utilisation du module de montage mural optionnel (CMPAK15)

L'utilisation du module de montage mural optionnel (CMPAK15) permet de monter le moniteur sur une surface murale de la façon montré ci-à dessous.

1) Préparez au moins quatre jours de boulon d'ancrage et de vis afin à pouvoir réaliser l'installation avec divers types de mur.
2) Lisez attentivement les instructions fournies avec le module de montage mural pour placer de façon optimale l'écran à plasma sur la surface murale.
3) Préparez la surface murale pour l'ancrage et percez les trous nécessaires, comme indiqué sur les illustrations.

Assurez-vous que la solidité de la surface murale et la force de support des vis sont suffisantes.

Montage horizontal
Montage vertical, base à gauche

Montage horizontal
Contour de l'écran à plasma

Montage vertical, base à gauche
Contour de l'écran à plasma

Insertion des boulons d'ancrage dans la surface murale.

ATTENTION

L'appareil, lorsqu'il est monté, doit avoir son tepoin en bas. Sinon, une élevation importante interne de la température pourrait provoquer une panne ou un incendie.

Avant d'effectuer les INSTRUCTIONS DE SÉCURITÉ, lisez attentivement les Remarques d'emploi (3 à 6) pour garantir un fonctionnement sur:

• Choisissez un endroit convenable et installez l'appareil sur une table horizontally où le support peut être posé sans risque.
• Installer le moniteur après d'une prise secteur.
  Assurez-vous que l'interrupteur d'alimentation de l'appareil est eteint.

Raccordement à un PC

(1) Vérifiez que le signal d'affichage de l'ordinateur personnel est compatible avec les specifications de l'appareil.

Pour les specifications de I'appareil, voyagez "Spcifications du produit". 31\~32
(2) Assurez-vous que l'interrupteur d'alimentation de l'appareil est eteint.
(3) Raccordez la prise d'entrée de signal (RGB 1 ou RGB 2), sur le panneau arrêté de l'appareil, à la prise de sortie du signal d'affichage de l'ordinateur personnel.

• Utilisez un cable qui rentre dans la prise d'entrée de l'appareil et la prise de sortie de l'ordinateur personnel.
• Selon le type d'ordinateur personnel utilisé, vous devrez peut-être utiliser un adaptateur de conversion en option ou l'adaptateur fourni avec l'ordinateur personnel. Pour les détails, voyagez le manuel de l'utilisateur de l'ordinateur personnel ou renseignez-vous auprès du fabricant de votre ordinateur personnel ou de votre revendeur local.

Raccordement à un apparéil video (Quand la apparéil video en option est installée)

(1) Assurez-vous que l'appareil video est hors tension.
(2) Raccordez la prise d'entrée de signal du panneau arrêté de l'appareil à la prise de sortie de signal de l'appareil video à l'aide d'un cable vendu dans le commerce.

• Si un apparèil video a avec une prise de sortie S video est utilisé, il est recommendé de faire la connexion en utilisant un cable S video afin d'obtenir la meilleure qualité d'image. (Si la prise d'entrée S video et la prise d'entrée video ordinaire sont utilisées en même temps, la prise d'entrée S video a la priorité.)
• Si la borne VIDEO1 OUT est raccordée à un moniteur externe muni d'une borne de 75 ohms, vous pourrez y regarder la même image que sur l'unité principale. Si un moniteur externe n'est pas utilisé, le cable doit être débranché au niveau de la borne VIDEO OUT. L'image apparaitra blanche à mesure que le niveau de saturation est atteint.

Avec RGB coup monté composant

À un matériel de la video composant S'il vous plait utiliser le cable du rapport convenable pour la forme terminale d'un matériel de la video.

Avec SCART rapport terminal (faites reférence à 22)

Raccordement des haut-parleurs

L'appareil est équipé de prises de sortie de haut-parleur pour l'utilisation d'un jeu de haut-parleurs (en option).

Pour les raccordements, voyagez le schéma ci-dessous.

Retirez l'iso1ation et torsadez dole cable nu comme indiqued.

Rabattez la languette et insérez le cable.

Soulevez la languette pour que le cable ne puisse pas se détacher.

ATTENTION

Quand vous raccordez les haut-parleurs, raccordez la prise de haut-parleur positive (+) à la prise de haut-parleur positive (+) du present apparéil, et raccordez les prises négatives (-) respectives de la même façon. Le son ne sera pas correct si vous raccordez une prise positive (+) à une prise négative (-).

Raccordement du cordon d'alimentation

Raccordez le cordon d'alimentation après avoir effectué tous les autres raccordements.

(1) Raccordez le cordon d'alimentation à l'appareil.
(2) Raccordez la fiche du cordon d'alimentation dans la prise secteur.

ATTENTION

Utilisez exclusivement le cordon d'alimentation fourni.
- N'utilise pas de tension d'alimentation autre que celle qui est indiquée (CA 100-240 V, 50/60 Hz) car cela pourrait provoquer un feu ou un choc électrique.

Montage de l'appareil video (option)

Montage du haut-parleur (option)

Pour le montage de l'appareil video et du haut-parleur en option, reportez-vous aux modes d'emploi respectifs.

Interrupteur

d'alimentation principal

Touche Alimentation secondaire

Mise sous tension et hors tension

• Pour allumer le moniteur,mettre le commutateur principal situé sur l'unité principale du moniteur sur ON, puis appuyer sur le touche SUB POWER, ou sur le touche ON/OFF ou ON de la télécommande.

• Pour éteindre le moniteur, appuyer sur le touche SUB POWER, ou sur le touche ON/OFF ou OFF de la télécommande, puismettrele commutateur principal OFF situé sur l'unité principale du moniteur, sur OFF.

• Pendant l'utilisation normale, le commutateur principal OFF est sur ON, et le moniteur peut être éteint/allumé en utilisant le bouton SUB POWER ou le touche ON/OFF de la télécommande.

Témoin

Témoin	Etat d'alimentation	Fonctionnement
Eteint	Eteint	Lorsque l'interrupteur d'alimentation principal est régé sur OFF
S'allume en rouge	Eteint (veille)	Lorsque le commutateur principal est sur ON, et que le touche OFF de la télécommande ou le touche SUB POWER situé sur le dessous de l'avant du cadre est sur OFF.
S'allume en vert	Allumé	Lorsque le commutateur principal est sur ON, et que le touche ON de la télécommande ou le touche SUB POWER situé sur le dessous de l'avant du cadre est sur ON.
S'allume en orange	Eteint (veille)	Lorsque le commutateur principal est sur ON, et que le touche ON de la télécommande ou le touche SUB POWER situé sur le dessous de l'avant du cadre est sur ON. Cependant, l'état dans POWER SAVE mode

Lorsque le témoin est de couleur orange et S'allume, ou bien que le message “NO SYNC SIGNAL”, “POWER SAVE” ou “OUT OF FREQUENCY” s'affiche sur l'écran, quelque chose d'inhabituel se présente en matière d'état de réception. Reportez-vous au paragraphe “Mode d'économie d'énergie” ou “Symptômes qui semble dénoter une anomalie”. 25 27

CONSEILS

• Evitez demettre le moniteur sous tension et hors tension plusieurs fois et a intervalles brefs. Une anomalie peut survenir après ce genre d'opération.
• Mettez l'interrupteur principal sur la position d'arrêt avant de laisser le moniteur inutilisé pendant une longue période.
• Si une panne d'alimentation survient alors que l'appareil est en fonctionnement, il se remet en fonctionnement après le rétablissement de l'alimentation. Mettez l'appareil hors tension avant de le laisser inutilisé pendant une longue période.

INSTRUCTIONS DE FONCTIONNEMENT (suite)

Sélection de l'entrée

• Pour sélectionn l'entrée, appuyez sur les touches RGB1, RGB2, VIDEO 1 ou VIDEO 2 de la télécommande.

• Vous pouvez commuter entre composite (S) et RGB VIDEO avec la touche VIDEO 1 de la télécommande. 22 Composite (S)← RGB VIDEO

• L'entrée commute dans l'ordre RGB1 RGB2 VIDEO 1 VIDEO 2, sur pression de la touche INPUT SELECT du moniteur.

Quand you appuyez sur INPUT SELECT : * (Pendant la section de RGB VIDEO)

• Si l'appareil video n'est pas installé, vous ne pourrez pas commuter entre VIDEO1 et VIDEO2.
• Si les signaux envoyés à RGB1 et à RGB2 sont les mêmes, les phases risquent d'être légèrement décalées. Ceci est normal. Dans ce cas, s'il vous plaît changez un rafraîchit faux (Fréquence Verticale 31) de l'appareil être utilisé

Réglage du volume

Pour régler le volume, appuyez sur les touches VOL+ et VOL- de la télécommande (ou sur les touches de volume ▲ ou ▼ du moniteur) quand le système d'affichage à l'écran n'est pas affché.

• Quand vous appuyez sur une touche, le guide d'etat de réglage du volume s'affiche.
• Pour augmenter le volume, appuyez sur la touche VOL+ (ou ) pendant que le guide est affiché.
• Pour diminuer le volume, appuyez sur la touche VOL-(ou ) pendant que le guide est affiché.
• Vous ne pouvez pas régler le volume avec le système d'affichage à l'écran. 19

Silencieux audio

Vous pouvez baiser provisoirement le volume au niveau de silencieux du volume en appuyant sur la touche MUTE de la télécommande.

Affichage du guide d'etat de réglage (La couleur de l'affichage devient rose.)

• Quand vous appuyez sur une touche, le mot MUTE (en rose) et le guide d'etat de réglage du volume s'affichent.

• Pour diminuer le volume, appuyez sur la touche VOL- pendant que le son est coupé.

• Pour annuler le silencieux, appuyez sur la touche VOL+ pendant que le son est coupé.

• Quand le son est coupé, vous pouvez régler le volume avec le système d'affichage à l'écran. 19

Si vous appuyez à nouveau sur la touche MUTE de la télécommande, le silencieux s'annule, l'affichage du volume (bleu) apparait et le son est audible.

Touche SIZE

Réglage de la taille

Chaque fais que vous appuyez sur la touche SIZE de la télécommande ou du moniteur, la taille de l'affichage de l'écran (ou de la zone d'affichage) change dans l'ordre, et l'état s'affiche en bas de l'écran.

• Pendant une entrée de signal RGB

• Certains types de signaux peuvent ne pas commuter comme vous le désirez.

• VGA et W-VGA senllement.

• Pendant une entrée de signal VIDEO (si vous avez raccordé un apparéil video en option)

• Selon le type du signal, il n'est pas toujours possible de modifier laaille, ni de régler certaines tailles spécifiques.

《FULL》

Affichage de deux écrans

Si vous appuyez sur la touche PinP de la télécommande lorsque l'appareil video en option est installé, deux écrons s'affichent.

Activation du mode P-in-P depuis l'écran d'entrée RGB

Si vous appuyez une fois sur la touche PinP, deux écans s'affichent.

• Vous pouze déplacer l'icone du haut-parleur vers la gauche ou

vers la droite en appuyant sur les touches SELECT et ; les signaux audio des images sont envoyés par le cotoé où se trouve l'icône du haut-parleur.

• Vous pouvez selectionner le sousécran avec les touches VIDEO 1 etVIDEO 2 depuis l'état indiqué sur le schéma de droite.
  Si you appuyez a nouveau sur la touche PinP, l'affichage de deux écrans s'annule.

V1: Affiche le signal d'entrée VIDEO de l'écran secondaire.

Activation du mode P-in-P depuis l'écran d'entrée video

Si vous appuyez une fois sur la touche PinP, deux écrans s'affichent.

• Vous pouvez déplacer l'icône du haut-parleur vers la gauche ou vers la droite en appuyant sur les touches SELECT et ; les signaux audio des images sont envoyés par le côte où se trouve l'icône du haut-parleur.
• Appuyez à nouveau sur la touche PinP pour agrandir la taille de l'écran
• Si vous appuyez à nouveau sur la touche PinP, l'affichage de deux écrans s'annule.
• Quand VIDEO1 l'a mis à RGB video, il n'est pas complété dans mode PinP

Faites reférence à deux table de l'écran 25

CONSEILS

• Mème si l'entrée du signal de synchronisation horizontal/ vertical (ou le signal video) s'arrête lors d'un affichage de deux écrans, l'appareil ne passé pas au mode d'économie d'énergie.
• Faites attention car il se produit des image rémanente si vous laissez les deux écrons affichés pendant trop longtemps.

Affichage d'écran de signal d'entrée

Pour afficher l'etat du signal d'entrée sur l'écran, appuyez sur la touche RECALL de la télécommande.

L'affichage disparait au bout de 3 secondes environ.

VIDEO
Nom de la prise d'entrée

Réglage automatique de la position de l'écran et de l'horloge

Vous pouvez régler automatiquement la position de l'écran qui convient pour le réglage video et l'horloge en appuyant sur la touche AUTO de la télécommande.

ATTENTION

Effectuez ce réglage pour chaque entrée (RGB1 et RGB2) et pour chaque signal.

• Selon le signal, il n'est pas toujours possible d'obtenir un réglage satisfaisant. Dans ce cas, procédez en vous référant à la rubrique Display Menu.

Fonctionnement indépendant de plusieurs moniteurs (No. ID)

Réglez le No. ID de la télécommande pour pouvoir contrôler séparément un maximum de sept moniteurs. Le No. ID 2 de la télécommande (initiallement No. ID 1) se règle en appuyant sur la touche ID SET pendant 2 secondes ou plus tout en maintainant la touche ID,enforcée. Le chiffre augmente (2 6 7 1 2) quand vous maintenez la touche enforcée.

La télécommande avec ID s'utilise en appuyant sur les diverses touches tout en maintainant la touche ID enforcée. Le fonctionnement n'est possible que si le No. ID de la télécommande et celui du moniteur sont les mêmes.

• La télécommande s'utilise normalement en appuyant sur les diverses touches de la télécommande sans maintainir la touche ID enforcée.
• Réglez le monitateur avec ID No. de OTHER MENU. [23]

Utilisation de l'écran de menu (Sur le système d'affichage à l'écran)

Si vous appuyez sur la touche MENU, l'écran du menu de réglage s'affiche ; vous pouvez alors effectuer le réglage video et régler les paramètres à l'aide de la touche SELECT, de la touche ADJUST et de la touche ENTER.

Pour les rubriques et les paramètres de réglage, voyagez 18 ~ 23

Exemple : Sélection de l'écran d'image (Picture)

1. Appuyez sur la touche MENU pour afficher l'écran Main Menu.

《MAIN MENU》

[PICTURE]

SOUND

DISPLAY

FUNCTION

OTHER

SEL.ENTENT.RTNIEND

1. Appuyez sur la touche ENTER pour afficher l'écran Picture Menu. (Utilisez les touches SELECT ▲ et ↓ pour sélectionner les autres rubriques.)

《PICTURE MENU》1/2

OPERATE MODE : NORMAL

CONTRAST

BRIGHTNESS

COLOR

TINT

ENHANCER

FILTER

RESET

SEI

ENTENT.RTNBACK

1. Utilisez les touches SELECT et pour selectionner la rubrique à régler, et utilisez les touches ADJUST et pour effectuer le réglage (exemple : COLOR).

• Appuyez sur la touche RETURN pour revenir l'écran précédent.
• Si vous restez une minute sans effectuer d'opération, l'écran Adjustment Menu se refère automatique.

INSTRUCTIONS DE FONCTIONNEMENT (suite)

PICTURE MENU

(Cette fonction n'est disponible que si vous avez inséré la carte video en option.)

VIDEO

Caracterères choisis	←	→	Conseil de réglage
OPERATE MODE (MODE OPERATION)	NORMAL←→ LIFE EXTEN.1←→ LIFE EXTEN.2		Par controlling la luminosité d'un écran, la consommation du pouvoir peut être réduite ou la déchéance d'un panneau peut être attenuée. L'effect de la réduction de consommation du pouvoir et le service de l'effet de L'ordre d'éfficacité pour la réduction de la consommation d'énergie et la réduction de la dégradation du panneau est LIFE EXTEN.2 > LIFE EXTEN.1 > NORMAL.
CONTRAST (CONTRASTE)	Diminue l'écart entre la luminosité et l'obscurité	Augmente l'écart entre la luminosité et l'obscurité	Réglez pour que la visibilité soit maximale compte tenu de la luminosité ambiante. Utilisation impossible quand LIFE EXTEN1, 2 sont scélectionnés.
BRIGHTNESS (LUMINOSITÉ)	Le noir est accru pour augmenter l'obscurité générale.	Le noir est attenué pour diminuer l'obscurité générale.	Réglez pour que la visibilité convienne à l'obscurité (I cut "des cheveux noirs").
COLOR (COULEURS)	Eclaircit les couleurs.	Assombrit les couleurs.	Réglez pour la densité requise,只想 vers les couleurs claires qui donnent un aspect naturel.
TINT (TEINTE)	Rehausse le rouge et affaiblit le vert.	Rehausse le vert et affaiblit le rouge.	Réglez pour obtenir une belle couleur (I cut "de peau").
ENHANCER (AMELIORER VIDEO)	OFF←→ LOW←→ MID←→ HIGH		Règle la clarté des zones de petite dimension au niveau souhaité.
FILTER (FILTRÉ)	OFF	ON	S'affiche seulement avec les signaux RGB. Activez en cas de scintillagement de l'écran.
RESET (RAZ)			Il est possible de restaurer les régles d'usine d'originaux en appuyant sur la touche ENTER.
MODE	PC	MOVIE	Réglez sur MOVIE pour visionner des images animées sur un ordinateur personnel.
GAMMA	2.2	2.8	Normalement réglé sur 2,2 V.
VIDEO LEVEL (NIVEAU VIDéo)	0.7	1.0	Normalement réglé sur 0,7V. Si le blanc envahit l'écran réglez sur 1,0V.
COLOR TEMP. (TEMP.COULEUR)	COOL←→ NORM←→ WARM←→ USER		Normalement réglé sur COOL.
R-GAIN (GAIN-R)	Le rouge est affaibli	Le rouge est renforcé	Définit le réglage de couleur sélectionné par USER avec COLOR TEMP..
G-GAIN (GAIN-V)	Le vert est affaibli	Le vert est renforcé
B-GAIN (GAIN-B)	Le bleu est affaibli	Le bleu est renforcé

INSTRUCTIONS DE FONCTIONNEMENT (suite)

PICTURE MENU (suite)

CaracterèsCHOISIS	←	→	Conseil de réglage
SHARPNESS (NETTETÉ)	L'image est adoucie.	L'image est nette.	En général, la position se troue au centre ; déplacez vers le côte négatif (-) pour obtenir un effet adouci.
VIDEO PICTURE (MODE IMAGE)	NORMAL	SOFT	Utilisez SOFT si les images videoe, celles d'un DVD ou toute autre image sont éblouissantes ou que le bruit est visible à l'écran. Normalement, utilisez NORMAL.
CONTRAST MODE (MODE CONTRASTE)	DYNAMIC ← LINEAR ← AUTO		DYNAMIC : Accentue la différence entre les ombrages videoe de façon à améliorer l'impression de contraste. LINEAR : La gradation d'une image est reproductive aussi fidèlement que possible. AUTO : Détecte la luminosité de l'image et règla automatiquement une luminosité naturelle.
BLACK STRETCH	OFF ← LOW ← MID ← HIGH		Règle la compensation du niveau de noir.
LTI			Règle la netteté du signal de luminosité.
CTI			Règle la netteté du signal de couleur.
YNR	LOW ← HIGH ← OFF		Effectue la réduction du bruit du signal de luminosité. Tournez vers le haut pour réduire le bruit.
CNR			Effectue la réduction du bruit du signal de couleur. Tournez vers le haut pour réduire le bruit.
3D COMB (3D FILTRECOMB)	ON	OFF	Réglez sur OFF si les images videoe ne sont pas naturelles. Pour une utilisation normale, réglez sur ON. Seulement un NTSC l'entrée du signal composée est efficace. Il ne peut pasCHOISIR au temps d'un signal composant (VIDEO2).
FILM MODE (MODE FILM)	OFF	ON	[ON] : Détecte automatiquement le matériel d'un film cinématographique et produit fidèlement l'image originale du film. Normalement, réglez sur ON. [OFF] : Réglez sur OFF si la commutation entre les images n'est pas naturelle.
LINE INTP. (INTP. LIGNES)	OFF	ON	Réglez sur ON avec des disques videoe 3D. Normalement, réglez sur OFF.

: Cette fonction n'est disponible que si vous avez inséré la carte video en option.

SOUND MENU (suite)

Caracteres choisis	«	►	Conseil de réglage
VOLUME	Diminue le niveau sonore.	Augmente le niveau sonore.	Réglez pour obtenir le niveau désiré.
BALANCE	Supprime la voie droite.	Supprime la voie gauche.	Réglez selon vos goûts.
TREBLE (AIGUES)	Supprime les aigus.	Rehauserse les aigus.
BASS (GRAVES)	Supprime les graves.	Rehauserse les graves.
MUTE LEVEL (NIVEAU MUTE)	Diminue le niveau sonore. Minimum 0.	Augmente le niveau sonore. Maximum égal à la valeur avant atténuation.	Pour régler le niveau d'écoute dessons quand vous appuyez sur la touche MUTE.

INSTRUCTIONS DE FONCTIONNEMENT (suite)

DISPLAY MENU

(Cette fonction n'est disponible que si vous avez inséré la carte video en option.)

Caractères choisis	←	→	Conseil de réglage
AUTO ADJUST* (AJUSTEMENT AUTO)	Le règlement automatique a commencé avec la touche ENTER.		Le règlement automatique a commencé avec la touche ENTER. La V. POSITION, H.POITION, CLOCK, et PHASE est ajustée automatiquement. Il est affché comme " AJUSTEMENT " pendant règlement automatique.
V.POITION (POSITION V.)	Déplace la position verticale vers le bas. ↓	Déplace la position verticale vers le haut. ↑	Réglez la position d'affichage verticale.
H.POITION (POSITION H.)	Déplace la position horizontale vers la gauche. ←	Déplace la position horizontale vers la croite. →	Réglez la position d'affichage à gauche.
CLOCK (HORLOGE)	Réduit la fréquence d'horloge de point (raccourcit le côté droit). ←	Accroît la fréquence d'horloge de point (étend le côté droit). →	Réglez la position d'affichage à droite.
PHASE	Ralentit la phase de l'horloge de point (glisse légèrement vers la gauche). ←	Accéléère la phase de l'horloge de point (glisse légèrement vers la droite). →	Réglez pour obtenir les caractères les plus clairs possible.
RESET (RAZ)			Il est possible de restaurer les régles d'usine d'originaux en appuyant sur la touche ENTER.
DISPLAY SIZE (TAILLE ECRAN)	RGB		FULL displays images on the full screen. Convenient for grasping entire images. * VGA et W-VGA重要原因.
	FULL → ZOOM1 → ZOOM2 → NORM → REAL → ZOOM3 →
	VIDEO		Sélectionnez en fonction du rapport d'ambiance de l'image (rapport horizontal sur vertical).
	FULL → 4:3 → PANorama MOVIE2 → MOVIE1 →
SIDE AREA (COL. BANDES)	GRAY	BLACK	Régle la couleur des zones en dehors de l'écran d'affichage en mode 4 :3.
WIDE MODE** (MODE LARGE)	OFF	ON	Affichage WIDE VGA seulement.
V.POITION (POSITION V.)	Déplace la position verticale vers le bas. ↓	Déplace la position verticale vers le haut. ↑	Réglez la position verticale si les légendes manquent en mode PANorama / MOVIE1 / MOVIE2.

• En fonction du type de signal affché, l'affichage peut ne pas être optimisé automatiquement. Utilisez MANUEL ADJUSE pour l'optimiser.
• Les signaux 1080/60i ne quitter pas l'affichage de AUTO AJUSTE. Dans ce cas, utilisez l'ajustement manuel (MANUAL ADJUSTMENT).
  ** Lorsque le mode MODE LARGE est sur ON, le mode de zone d'affichage est sur FULL, et il est impossible de changer la taille.

INSTRUCTIONS DE FONCTIONNEMENT (suite)

DISPLAY MENU (suite)

Scheme de selection de la zone d'affichage (entree RGB)

Définition	Affichage plein écran	Affichage circulaire
Affichage	FULL	NORMAL	REAL	ZOOM1	ZOOM2	ZOOM3
640 X 480 (VGA)
800 X 600 (SVGA)
1024 X 768 (XGA)			* VGA et W-VGAissement.
1280 X 1024 (SXGA)
1600 X 1200 (UXGA)

Les opérations comme la compression (amincissement) et l'expansion s'effectuant pour l'affichage de signal ci-dessus. Pour cette raison, il est possible qu'un scintillement soit visible sur ZOOM (1 à 3) en fonction du contenu de l'affichage. Dans ce cas, le fait d'activer le filtré (FILTER ON)

18

CONSEILS

• Signal en composantes /S (entree video 1) et signal en composantes (576i, 480i, 480p) applicable pour tous les modes.
• Pour les signaux de composantes (HD3: 1035i, 1080i, 720p), le mode d'affichage ne peut pas etre selectionne.

Scheme de selection de la zone d'affichage

(Cette fonction n'est disponible que si vous avez inséré la carte video en option.)

Si vous VOULEZ	Régler la taille de l'écran sur	Signal d'entrée	Ecran d'affichage	Conseil de réglage
Reproduit exactement une image 4:3 sur un écran 16:9.	4 : 3	(Signal 4:3)		Il se produit une suppression des deux côts.
Reproduit une image 4:3 sur un écran 16:9 avec la hauteur et la largeur au milieu de l'écran agrandie de la même façon et avec les deux côts apparaissant agrandis.	PANorama
L' image de taillie 16:9 VISTA de l'image 4:3 est reproductive exactement sur un écran 16:9.	MOVIE1(FILM1)	(Vista)		• L' image 4:3 est dite "boîte auxlettres"(letter-box). • Dans certains cas, il peut rester une suppression en haut et en bas de l'écran.
L' image de taillie Cinéma 21:9 de l'image 4:3 est agrandie verticalément sur l'écran 16:9.	MOVIE2(FILM2)	(Cinéma)		Dans certains cas, il peut rester une suppression en haut et en bas de l'écran.
Reproduit exactement une image 4:3 sur un l'écran 16:9 avec la taillie verticale standrad et la taillie horizontale compressée.*	FULL(TOTAL)	(Compressée)		*Une image dont le format est 16:9 est raccourcie horizontally pour s'afficher sur un écran 4:3.

INSTRUCTIONS DE FONCTIONNEMENT (suite)

DISPLAY MENU (suite)

CONSEILS

Utilisation d'un moniteur grand écran

• Ce moniteur possède une fonction de sélection de mode d'écran. Si un mode d'écran incompatible est sélectionné pour réproduire certains enregistements tels qu'une émission de télévision, l'image apparaît différente de l'originale. Tenez compte de cela quand vous désissez un mode d'écran.
• L'utilisation, dans un café, un hôtel, un établissement commercial ou public, de ce moniteur en mode d'affichage large et en utilisant la possibilité prévue pour cela, peut être contraire aux lois sur les droits d'auteur.
• Quand une image normale 4:3 est affichee sur tout I'ecran en mode PANORAMA, mais pas en mode large, des parties de la peripherie de l'image peuvent disparaître ou apparaitre distordues dans certains cas. Utilisez le mode 4:3 pour voir les images créées en mode 4:3. Ce mode permet de voir les images 4:3 sans déformation.

Caracterès choisis	←	→	Conseil de réglage
RGB1 SIGNAL (RGB2 SIGNAL) (SIGNAL RVB1 (SIGNAL RVB 2))	RGB	COMPONENT	Règle la sortie de signal de l'appareil à raccarder aux prises RGB1 et RGB2.
COMPONENT (COMPLEMENT1,2) (COMPOSANTE)	AUTO←YCBCR←YPBPR←MUSE		Configurer en fonction de la matrice de couleur du signal à envoyer.
COLOR SYSTEM (SYSTEME COULEUR)	AUTO1←NTSC←PAL←SECAM N-PAL←M-PAL←4-NTSC←		Changez le systèmeateur en fonction du système d'entrée en mode d'entrée VIDEO1. •Normalement, réglez sur AUTO1. Le système de signal d'entrée sera automatiquement reconnu pour afficher des images sur l'écran (NTSC, PAL, NTSC4.43). •Si le signal d'entrée contient beaucoup de bruit ou a un niveau bas AUTO1 et si le fonctionnement est erratique, réglez en tenant compte du système d'entrée.
RGB VIDEO (VIDEO RVB)	OFF	ON	Compatible avec les signaux à la norme européen SCART. Envoie les signaux composé des péripériques de sortie à d'entrée composé et les signaux RGB des péripériques de sortie R à la prise PR (Cr), la sortie G à la prise Y et la sortie B à la prise PB (Cb). Normalement, réglez sur OFF. * Il n'est pas possible de commuter sur VIDEO2 si vous sélectionnez ON.

: Cette fonction n'est disponible que si vous avez inséré la carte video en option.

INSTRUCTIONS DE FONCTIONNEMENT (suite)

OTHER MENU

Caractères choisis	←	→	Conseil de réglage
AUTO DISPLAY (AFFICHAGE AUTO)	Réglez sur ON. Les informations s'affichent lors de la commutation de l'entrée et du réglage des signaux.	Réglez sur OFF. Les informations ne s'affichent pas lors de la commutation de l'entrée et du réglage des signaux.	Réglez sur OFF si vous n'avez pas besoin de l'affichage lors de la commutation des signaux.
OFF TIMER (MINUTERIE ARRÊT)	OFF ⇌ 30MIN ⇌ 60MIN ⇌ 120MIN ⇌ 90MIN ⇌		Cette fonction règle automatiquement l'alimentation en mode d'attente lorsque la durée indiquée s'est éculée.
LANGUAGE (LANGUE)	ENGLISH ⇌ DEUTSCH ⇌ ITALIANO ⇌ 日本語 ⇌ ESPANOL ⇌ FRANCAIS ⇌		Le réglage usine est ENGLISH.
ID NO. (NUMERO ID)	1 ⇌ 2 ⇌ 3 ⇌ 4 ⇌ 7 ⇌ 6 ⇌ 5 ⇌		Assigne des No. ID aux moniteurs de façon à pouvoir les pilotier individuellement (il est possible de piloter 7 moniteurs maximum).
ORBITER	OFF	ON	Fait bouger automatiquement les images pour éviter qu'il ne se forme une image rémanente. L'intervalle de mouvement se règle à la rubrique MOVING TIMER (1 - 60 minutes).
MOVING TIMER (MINUTEUR)	Raccourcit l'intervalle de temps.	Rallonge l'intervalle de temps.
INVERSE	OFF ⇌ ON ⇌ 60MIN ⇌		Normalement, règlez sur le mode OFF. Si vous règlez 60 minutes, l'alimentation passé en mode d'atte quant quand 60 minutes se sont écoulées, et le réglage s'annule. Si vous affichez une image fixe pendant longtemps, puis que vous règlez sur ON et que vous affichez à nouveau la même image fixe, l'image rémanente est empêchée par [INVERSE] ON ou [WHITE] ON. Ne fonctionne pas s'il n'y a pas d'entrée de signal.
WHITE (BLANC)

Sauvegarde automatique

Une seconde environ après le réglage, les réglages s'enregistrent comme indiqué dans le tableau ci-dessous.

Menu	Affichage	Condition d'inscription
PICTURE	OPERATE MODE
	VIDEO LEVEL
	3D COMB
SOUND	VOLUME
	BALANCE
	TREBLE
	BASS
	MUTE LEVEL
DISPLAY FUNCTION	SIDE AREA
	RGB1 SIGNAL	Peut enregistrer 1 groupe.
	RGB2 SIGNAL
	COMPONENT1
	COMPONENT2
	COMPONENT(VIDEO2)
	COLOR SYSTEM
OTHER	AUTO DISPLAY
	LANGUAGE
	ID NO.
	ORBITER
	MOVING TIMER
	INVERSE
	WHITE
PICTURE	CONTRAST
	BRIGHTNESS
	COLOR	Inscrire-vous à chaque fonction de l'entrée.
	TINT
	GAMMA
	COLOR TEMP.
	CONTRAST MODE
	FILM MODE
DISPLAY	DISPLAY SIZE

Menu	Affichage	Condition d'inscription
PICTURE	SHARPNESS VIDEO PICTURE BLACK STRETCH LTI CTI YNR CNR	Inscrite-vous à chaque fonction de l'entrée dans une entrée du signal de la dette.
DISPLAY	V POSITION H POSITION CLOCK PHASE	Peut enregistrer 1 groupe dans chaque mode de signal.
PICTURE	ENHANCER FILTER MODE	Peut enregistrer les régliages pour chaque entrée, RGB1 et RGB2 (mode RGB).
DISPLAY FUNCTION	WIDE MODE RGB1 SIGNAL RGB2 SIGNAL COMPONENT1 COMPONENT2
PICTURE	R-GAIN G-GAIN B-GAIN	Peut enregistrer les régliages pour chaque fonction de RGB et fonction de dette

: Que si vous avez inséré la carte video en option.
- Les paramètres précédemment enregistrés seront perdus.
- Le mode de signal est detecté par la fréquence de synchronisation horizontal/vertical et par la polarité du signal de synchronisation.
Différents signaux pour lesquels tous les paramètres sont les mêmes ou similaires seront traités comme un même signal.

Vérification du signal

L'etat du signal d'entrée s'affiche quand il change.

Etat	Affichage	Vérifiez
Si AUTO DISPLAY est régé sur ON, le signal d'entrée commute ou quand vous appuyez sur la touche RECALL.	Un guide s'affiche pour la prise d'entrée et la fréquence de synchronisation horizontal et verticalie.
Quand le signal de synchronisation n'est plus détesté	• Un guide affiche NO SYNC SIGNAL et POWER SAVE (pendant environ 5 secondes). • Si la condition dans laquelle aucun signal de synchronisation n'est détesté se poursuit, le voyant indicateur de la source d'alimentation passée à l'orange et l'appareil passée en mode d'économie d'énergie.	Reférieze le réglage de l'interrupteur d'alimentation et les raccordements de l'ordinateur personnel.
Si le signal d'entrée ne correspond pas aux specifications du moniteur ou qu'il est dans un état instable.	Un guide affiche OUT OF FREQUENCY.	Reférieze les spécifications du signal d'entrée.31 ~ 32

RGB

VIDEO

(Cette fonction n'est disponible que si vous avez inséré la carte video en option.)

AUTRES PARTICURITÉS (suite)

Mode d'économie d'énergie

Si vous sélectionnez la prise d'entrée RGB

Lorsque l'appareil est raccordé à un ordinateur VESA DPMS, il est possible de régler le mode d'économie d'énergie (Off) pour qu'il se déclenché automatiquement lorsque vous ne vous servez pas de l'ordinateur, afin de réduire la consommation d'énergie de l'appareil.

Signal de synchronisation RVB	Horizontal	Oui	Non	Oui	Non
	Vertical	Oui	Oui	Non	Non
Signal matériel		Activé(affichage normal)	Ecran vide (pas d'image)
Mode de fonctionnement		Marche	Arrêt
Témoin		S'allume en vert	S'allume en orange
Consommation		370 W	1W ou moins (100-120V)2W ou moins (200-240V)

Si vous sélectionnez d'entrée video

( quand la carte video en option est installée)

• S'il n'y a pas de signal d'entrée video, le système d'économie d'énergie entre en action pour réduire la consommation de l'appareil.

Signal video	Oui	Non
Affichage de l'écran	Activé (affichage normal)	Ecran vide (pas d'affichage)
Mode de fonctionnement	Marche	Arrêt
Témoin	S'allume en vert	S'allume en orange
Consommation	370 W	1W ou moins (100-120V) 2W ou moins (200-240V)

Retour à l'état de fonctionnement

• Utilisez l'ordinateur personnel, ou appuyez sur la touche INPUT SELECT de l'appareil principal ou sur la touche RGB/VIDEO de la télécommande.
• Pendant l'affichage de deux écrans, le mode d'économie d'énergie n'entre pas en service même si l'appareil ne recoit plus de signal de synchronisation horizontale/verticale (ou de signal video).

DEUX TABLE DE L'ÉCRAN

Le bon ran (Le sous écran) Left screen	RGB1 L'entrée PC	RGB2 L'entrée PC	RGB1 Composant	RGB2 Composant	VIDEO1 (RGB VIDEO)	VIDEO2	Notes
RGB1 L'entrée PC		×		×	○	○	La fenêtre PC
RGB2 L'entrée PC	×		×		○	○	La fenêtre PC
RGB1 Composant		×		×	○	○	Deux écans
RGB2 Composant	×		×		○	○	Deux écans
VIDEO1 (RGB VIDEO)	×	×	×	×		○ (×)	Deux écans
VIDEO2	×	×	×	×	○		Deux écans

IMAGE RÉMANENTE D'UN ÉCRAN À PLASMA

Il y a differentes caractéristiques qui peuvent résultat des images rémanente en fonction de la façon dont vous utilisez l'écran à plasma. Nous donnons ci-après les situations et la façon d'utiliser efficacement l'appareil en cas d'images fantômes.

\section*{Caracteristiques des image rémanente d'un écran à plasma}

Les image rémanente d'un écran à plasma sont un phénomène qui se produit en raison de la dégradation partielle du phosphore resultant de l'affichage partiel des caractères et des schémas.

Par exemple, si l'image du caractère indiqué à la Fig. A à droite reste affiché de façon continue pendant longtemps, la seule section du phosphore (Ruge, Vert, Bleu) qui se dégradera sera la couleur de la section d'affichage du caractère en question. Il s'ensuit que si une image blanche recouvre la totalité de l'écran, comme indiqué sur la Fig. a, les marques des caractères affichés jusqu'à entrainent une différence de couleur visible à l'œil nu, mais le phosphore ne brûlera jamais.

Le degré des image rémanente est proportionnel à la luminosité des caractères et des schémas affichés ainsi qu'à la durée d'affichage.

• Le phosphore a tendance à se dégrader davantage avec des caractères et des schémas lumineux. Si des images de schémas ayant différents niveaux de luminosité, comme indiqué sur la Fig. B, sont affichés pendant longtemps, les marques d'image se remarqueront davantage à l'emplacement des schémas plus lumineux.

• Les images fantômes de ce document ont été exagérées à des fins explicatives. La façon dont les images fantômes apparaissent en réalité varie en fonction du temps d'utilisation et de la luminosité.

Méthodes de réduction de l' apparition d'images rémanentes

• Réduisez les paramètres CONTRAST et BRIGHTNESS de l'écran à plasma au maximum.

L'écran possède une fonction qui réduit la luminosité de l'écran de façon à réduire la dégradation du panneau. L'utilisation de cette fonction permet de réduire les images rémanentes.

(Voyez le MODE DE FONCTIONNEMENT (LIFE EXTEN.1 OR LIFE EXTEN.2 indiqué à la 18.)

• Reglez le moniteur à plasma sur un écran "INVERSE" ou "WHITE".

Voue pourrez reduire l'apparition des images remanentes lors de I'affichage d'imagines a motifs identiques, par exemple des images statiques, pendant longtemps en affichant des couleurs inverses ou un ecran complètement blanc pendant environ 1 à 2 heures après l'utilisation de I'ecran.

(Vous pouvez effectuer les réglages avec INVERSE AND WHITE de OTHER MENU indiqué à la 23.)

• Utilisation en combinaison avec des images animées

La dégradation du matériel fluorescent progressant de façon comparativement uniforme avec les images animées, vous pouze contrôler l' apparition d'une image rémanente partielle. Nous vous recommendons de combiner l'utilisation avec des images animées, par exemple un DVD.

• Faites attention car il apparaitra des images rémanentes si vous laissez les images affichées sur deux écrans pendant longtemps.

• Les émissions de télévision comprend des images affichées pendant longtemps sur lesquelles la gauche et la droite ou le haut et le bas de l'image sont coupés et où le nom de la chaîne ou l'heure restent affichés pendant longtemps sur la même section de l'écran. Sachez que des images rémanentes peuvent apparaitre dans ces sections.

REMARQUES

A propos des anomalies de l'écran

• Les panneaux à plasma sont fabriqués avec un très haut degré de précision, mais il peut arriver que des taches noires (des points qui ne s'allument pas) et des taches brillantes (des points qui sont trop brillants) apparaissent. Ceci est normal.

A propos des images résiduelles

• Dans certains cas, il est possible que des images résiduelles restent affichées sur l'écran après un affichage d'images fixes de courte durée et qu'une autre image s'affiche, mais ces images disparaissent et l'affichage redevient normal. Ceci est normal.

A propos de l'écran

• Les écrans à plasma affichent les images au moyen de décharges électriques produites à l'intérieur du panneau. De ce fait, il peut arriver que la température à la surface du panneau augmente.

Par ailleurs, les écrans à plasma sont faits en verre finement traité. Un filtrer en verre renforcé est installe sur la surface du panneau ; néanmoins, évitez tout chic violent car il est always possible que le verre casse.

Symptômes qui semble dénoter une anomalie

Procedez aux vérifications suggerées ci-dessous en fonction des symptômes observés. Si aucune amélioration n'est obtenu, consultez le revendeur.

AVERTISSEMENT

La réparation par le client peut être dangereuse.

Symptômes	Points à vérifier	Voyezpage
• L'écran apparait vierge et le témoin d'alimentation est étêt.	• Vérifiez la manière dont le cordon d'alimentation est connecté. • Appuyez sur l'interrupteur d'alimentation.	13 14
• Le message "NO SYNC SIGNAL" et "POWER SAVE" est affché. • L'écran apparait vierge et le témoin d'alimentation s'allume et est de couleur orange.	Aucun signal de synchronisation n'est détecté. • Vérifiez la manière dont le cable de signal est connecté. • Assurez-vous que l'interrupteur de l'ordinateur, de l'appareil d'imagerie, etc., est sur la position de marche. • Assurez-vous que l'ordinateur n'est pas en mode d'économie d'énergie. • Assurez-vous que la sélection d'entrée correspond à la prise utilisée.	11 12
• Le message "OUT OF FREQUENCY" est affché. OUT OF FREQUENCY	Un signal d'entrecê n'est pas reçu normalment. • Assurez-vous que le signal d'entrecê correspond au caractéristiques du moniteur. • Vérifiez la manière dont le cable de signal est connecté.	11 12 31 32
• Le témoin d'alimentation est normalement éclairé mais l'écran apparait vierge..	• Vérifiez les régliages de contraste et de luminosité (augmentez le contraste et la luminosité). • Vérifiez la manière dont le cable de signal est connecté.	11 12 18
• L'image affichée apparait se déplacer inclinée. • Le textile affiché sur l'ensemble de l'écran apparait rayé verticalement, avec les caractères dans les colonnes verticales flous.	• Réglez la fréquence et la phase de l'horloge de point. (Réglez la fréquence de l'horloge de point d'abord puis la phase de l'horloge de point.) (entée RVB)	29
• Le textile affiché sur l'ensemble de l'écran apparait flou. • Un motif fin clignote quand il est affché sur l'écran.	• Réglez la phase de l'horloge de points de façon à atteir l'image la plus nette possible. (entée RVB)	29
• Le boîtier de télécommande ne fonctionne pas.	• Assurez-vous que les piles ne sont pas chargeées à l'envers dans le boîtier de télécommande. • Assurez-vous que les piles du boîtier de télécommande ne sont pas épuisées.	9
• L'écran devient noir et vous ne pouvez pas voir les images pendant une lecture spéciale sur le magnétoscope (avance rapide, rebobinage).	• Ceci peut se produit si vous raccordez un magnétoscope à sortie composantes, par exemple le 480i. Ceci est normal. Sachez seulement que ce phénomène peut se produit. Quand il se produit, commutez sur la sortie composite ou la sortie S1 (ou S2).	-
• L'image de l'exposition n'obtient pas dehors le signal SCART.	• Vérifiez la manière dont le cable de signal est connecté. • Vérifiez le coup monté • La prise video S a priorité, et si vous l'utilise en composite, l'image peut devenirASFAR car il n'y a pas de signal de synchronisation. Dans ce cas, débranchez le cable de la prise S.	12 15 22

Symptômes qui semble dénoter une anomalie (suite)

Symptômes	Points à vérifier	Voyez page
• La température de la surface de l'écran est élevé.	• Le panneau d'affichage à plasma allume le phosphore au moyen d'une décharge de rayons internes. Dans certains cas, cela peut provoquer une augmentation de la température à la surface de l'écran. Ceci est normal.	-
• Il y a des endroits de l'écran qui sont différents de la périphérie (*).*Points qui ne s'allument pas, points dont la luminosité est différente de celle de la périphérie, points dont la couleur est différente de celle de la périphérie, etc.	• L'écran d'affichage à plasma est fabriqué avec une technologie de haute précision, mais il arrive parfois qu'il y ait des définuts mineurs à certains endroits de l'écran. Ceci est normal.	-
• Il y a des barres verticales, en fonction des images affichées.	• Le panneau d'affichage à plasma allume le phosphore au moyen d'une décharge de rayons internes. Selon l'image affichée, cela peut provoquer, dans des cas rares, l' apparition de barres verticales en raison d'une défaillance d'allumage. Ceci est normal.	-
• Des bandes horizontales grossières apparaissent pendant l'affichage PLEIN.	• Ajuster la phase réduira les bandes horizontales. (entée RVB)	-
• L'affichage s'assombrit et rend l'image invisible pendant la lecture spéciale sur un magnétoscope (avance rapide, rebobinage).	• Cela peut se produit quand l'appareil est connecté à un magnétoscope muni de sorties en composantes, 480i par exemple, mais ce n'est pas une panne. Si cela se produit, passez sur la sortie composite ou la sortie S1 (S2).	-
• Clignotement en forme de lignes horizontales oscillant de haut en bas.(PC INPUT MODE seulement)	• Si la fréquence directe de l'ordinateur est inférieure à 85 Hz, essayer une fréquence supérieure (limite supérieure 86 Hz). Il risque d'y avoir une légère atténuation de l'image actuelle.Essayez d'activer le filtre (FILTER ON). Toutefois, dans ce cas, la résolution verticale baissera.	18
• Le moteur du ventilateur engendre du bruit.	• Utilisez le ventilateur qui contrôle la température du boîtier principal pour réduire la température du présence apparemil. Si la température ambiente augmente, le ventilateur se met en marche, la vitesse de rotation augmente et le bruit du moteur augmente. Ceci est normal.	-
• Le dessus du moniteur chauffe.	• Pendant une utilisation prolongée, le dessus du moniteur peutchauffer. Ceci est normal.	-
• Les caractères du texte s'affichant avec une épaisseur qui varie.	• L'épaisseur des caractères et des traits peut varier si les images affichées ont une résolution verticale supérieure à 512 lignes ; toutefois, ceci est normal.	-

Actions pour corriger les images anormales

Selon le type d'équipements de système utilisés, les images peuvent ne pas être affichées normalement. En ce cas, effectuez les réglages ci-dessous.

Symptôme 1	Le texte affché sur l'ensemble de l'écran apparaît rayé verticalément, avec certains caractères flous (image 1). Le texte affché apparaît se déplacer (image 2).(entree RGB)
Exemple	Image 1
Méthode de réglage	1) Appuyez sur la touche AUTO de la télécommande.
	Quand le réglage n'est pas possible avec AUTO ADJUST. 2) Appuyez sur la touche MENU. Le menu Main Menu s'affiche. 3) Appuyez sur la touche▼ de la touche SELECT et Sélectionnez DISPLAY. 4) Appuyez sur la touche ENTER. Le menu Display Menu s'affiche. 5) Appuyez sur la touche▼ et Sélectionnez CLOCK. (Affichez des motifs fins, par exemple des caractères ou des lignes verticales, sur la totalité de l'écran pendant le réglage.) 6) Appuyez sur la touche▶ ou ◆ et recherchez les caractères clairs sur la totalité de l'écran. 7) Effectuez le réglage pour le symptôme 2 ci-dessous lorsque les caractères sont flous sur la totalité de l'écran.

Limage affichee peut etre momentanement perturbée pendant le reglage de lhorloge mais cela ne traduit pas une panne.

Symptôme 2	Le texte affché sur l'ensemble de l'écran apparaît flou dans sa totalité (image 2).Un motif fin clignote quand il est affché sur l'écran (image 3).
Exemple	Image 2	Avant ajustementABC Après ajustement ABC
Adjustment procedure	1) Appuyez sur la touche AUTO de la télécommande.
	Quand le réglage n'est pas possible avec AUTO ADJUST.2) Appuyez sur la touche MENU. Le menu Main Menu s'affiche.3) Appuyez sur la touche▼ de la touche SELECT et sélectionnez DISPLAY.4) Appuyez sur la touche ENTER. Le menu Display Menu s'affiche.5) Appuyez sur la touche▼ et sélectionnez PHASE.(Ajustez la phase en affichtant un motif fin, tel qu'une suite de caractères ou une trainée verticale sur l'écran.)
	6) Appuyez sur la touche▶ ou ↓ pour que le texte apparaisse propre sur tout l'écran.	6) Appuyez sur la touche▶ ou ↓ pour que le texte apparaisse sans scintillagement.

Les caractéristiques peuvent être modifiées sans avis préalable.

Panneau	Dimensions d'affichage	Environ 42 pouces (922 mm (H), vertical 522 mm (V), diagonale 1059 mm)
	Définition	1024 (H) x 1024 (V) pixels
Signaux d'entrée	Prises d'entrée	Entrée RGB	Entrée VIDEO*
		Deux prise d'entrée ligne RGB (D-sub 15 broches)Deux prise d'entrée deux lignes RGB audio (3.5mm Mini-prise stéréo)	Prise d'entrée video YouTube 1 (RCA)Prises d'entrée audio Video 1 (gauche, droite) (RCA)Prise d'entrée video YouTube 1 S (S)Prises d'entrée video YouTube 2 (Y) (Pb/Cb) (Pr/Cr) (RCA)Prises d'entrée audio Video 2 (gauche, droite) (RCA)
	Signaux Video	0,7 V/1,0 Vc-c, RVB analogue(signaux conseillés)1080/50i, 1080/60i	Entrée VIDEO1: NTSC, NTSC-4.43, M-PAL, PAL60, N-PAL,SECAMEntrée VIDEO2: 480/60i, 480/60p, 720/60p, 1080/60i, 1035/60i, 576/50i, 576/50P, 1080/50i
	Signaux de synchronisation	H/V séparées, Niveau TTL (2KΩ)	-
		H/V composite, Niveau TTL (2KΩ)	-
		Synchronisation sur le vert, 0.3 Vc-c (75Ω)	-
Signal de la produit Video		-	Sortie de transfert (RCA) de l'entrée VIDEO 1
Signaux conseillés		31 modes 31	16 modes 32
Prise de sortie audio		10W + 10W (6Ω)
Entrée alimentation		CA 100-120/200-240 V (sélection automatique), 3,7A/2 AConsommation 370 W
Dimensions extérieures		1.030 (L) x 636 (H)x 89 (P) (mm) (sanes le socle)
Masse		31kg (sanes le socle), 35kg (En cas de montage sur pied optionnel.)
Conditions ambantes	Température	Fonctionnement: 5°C à 35°C, veille: 0° à 40°C
	Humidité relative	Fonctionnement: 20% à 80%, veille: 20% à 90% (sans condensation)

• Il faut au moins 30 minutes au moniteur pour qu'il atteignent son état de qualité d'image optimale.
• Cette fonction n'est disponible que si vous avez inséré la carte video en option.

Entrée signaux

Prise RGB (connecteur D-sub 15 broches)

Broche	Signal d'entrée
1	R. video (PR/CR)
2	G. video ou synchronisation sur le vert (Y)
3	B. video (PB/CB)
4	Pas reliée
5	Pas reliée
6	R.GND (PR/CR, GND)
7	G.GND (Y, GND)
8	B.GND (PB/CB, GND)
9	Pas reliée
10	GND
11	Pas reliée
12	[SDA]
13	Synchronisation H ou synchronisation composite H/V
14	Synchronisation V. [V.CLK]
15	[SCL]

():Avec RGB entree composant

*Meme dans le cas des signaux recommendés indiqués sur la page suivante, dans certains cas, l'affichage correct n'est pas possible. Dans ce cas, utiliser des synchroniseurs H/V séparés, des synchroniseurs H/V composites.

• Si différentes sortes de signaux sont appliquées simultanément à l'entrée par l'intermédiaire d'une carte graphique ou de chaque chose de semble, le monieur可以选择 automatiquement les signaux dans l'ordre de priorité suivant:

Type de signal de synchronisation	Priorité
Synchronisation séparée H/V	1
Synchronisation composite H/V	2
Synchronisation sur le vert *	3

Entrée signaux (suite)

Bornage du connecteur d'entrée S

Broche	Signal d'entrée
1	Y
2	Y-GND
3	C
4	C-GND
Image	GND

Liste des signaux conseillés

Les signaux suivants sont conseillés pour ce projecteur :

Signal d'entrée RGB (Signal d'entrée RGB1 ou RGB2)

No.	Mode de signal			Fréquence horizontal (kHz)	Fréquence de l'horloge de point(Hz)	Remarques
	Nom du signal	Définition	Fréquence Verticale (Hz)
1	VGA	640 X 400	70,08	31,47	25,18
2		640 X 480	59,94	31,47	25,18
3	W-VGA	864 X 480	59,94	31,47	34,24	* La correspondance de la WIDE MODE
4	VESA	640 X 480	72,81	37,86	31,50
5		640 X 480	75,00	37,50	31,50
6		640 X 480	85,01	43,27	36,00
7		800 X 600	56,25	35,16	36,00
8		800 X 600	60,32	37,88	40,00
9		800 X 600	72,19	48,08	50,00
10		800 X 600	75,00	46,88	49,50
11		800 X 600	85,06	53,67	56,25
12		1024 X 768	60,00	48,36	65,00
13		1024 X 768	70,07	56,48	75,00
14		1024 X 768	75,03	60,02	78,75
15		1024 X 768	85,00	68,68	94,50
16		1152 X 864	75,00	67,50	108,00
17		1280 X 1024	60,02	63,98	108,00
18		1280 X 1024	75,03	79,98	135,00
19		1280 X 1024	85,02	91,15	157,50
20		1600 X 1200	60,00	75,00	162,00
21		1600 X 1200	75,00	93,75	202,50
22		1600 X 1200	85,00	106,25	229,50
23	Macintosh	640 X 480	66,67	35,00	30,24
24		832 X 624	74,55	49,72	57,28
25		1024 X 768	74,93	60,24	80,00
26		1152 X 870	75,06	68,68	100,00
27	1080 / 60i	1080i	60,00	33,75	74,25	Uniquement en cas de synchroniseurs H/V séparés,
28	1080 / 50i	1080i	50,00	28,13	74,25
29	720P	720P	60,00	45,00	74,25
30	W-XGA	1280 X 768	59,833	47,986	81,00
31		1280 X 768	69,997	56,137	94,760

Liste des signaux conseillés

Avec une entrée composite/\\(-video (entree VIDEO 1)

Cette fonction n'est disponible que si vous avez inséré la carte video en option.

No.	Mode de signal			Fréquence horizontal (kHz)	Fréquence de l'horloge de point(MHz)	Remarques
	Nom du signal	Définition	Fréquence Verticale (Hz)
1	NTSC	525	59,94	15,73	—
	NTSC-4,43
	M-PAL
	PAL60
2	PAL	625	50,00	15,63	—
	N-PAL
	SECAM

Avec une entrée R, G, B video (Entrée VIDEO 1 ou VIDEO 2)

Cette fonction n'est disponible que si vous avez inséré la carte video en option.

No.	Mode de signal			Fréquence horizontal (kHz)	Fréquence de l'horloge de point(MHz)	Remarques
	Nom du signal	Définition	Fréquence Verticale (Hz)
1	SCART	NTSC	59,94	15,734	-	Norme Européenne
		PAL	50,00	15,625

Avec une entrée composantes (Entrée VIDEO 2)

Cette fonction n'est disponible que si vous avez inséré la carte video en option.

No.	Mode de signal			Fréquence horizontal (kHz)	Fréquence de l'horloge de point(MHz)	Remarques
	Nom du signal	Définition	Fréquence Verticale (Hz)
1	480/60i	480	59,94	15,73	-
2	576/50i	576	50,00	15,63	-
3	576/50p	576	50,00	31,26	-
4	480/60p	480	59,94	31,47	-
5	720/60p	720	59,94	44,96	-
6	1080/50i	1080	50,00	28,13	-
7	1080/60i	1080	60,00	33,75	-
8	1035/60i	1035	60,00	33,75	-

• Le type de carte video ou le cable de liaison ne peuvent parfois pas permettre l'affichage normal. Reglez H POSITION, V POSITION, CLOCK et PHASE.
• Le moniter peut ne pas afficher correctement une image animée si le signal qui lui est appliqué à l'entrée a une fréquence verticale égale ou supérieure à 85 Hz.
• Le moniter fait la différence entre les modes de signaux selon les fréquences horizontale et verticale et les polarités des signaux de synchronisation verticale. Notez que des signaux différents ayant ces éléments identiques peuvent être traités comme étant les mêmes.
  L'affichage d'images d'une résolution verticale de plus de 512 lignes avec un affichage Full écran risque de provoquer une interpolation des bandes.

HITACHI

Hitachi, Ltd. Tokyo, Japan

Email: [e-mail]
