THINKCENTRE M92Z (SP5B8FR) - Ordinateur tout-en-un LENOVO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	PC tout-en-un
Processeur	Intel Core i5-3470S
RAM	4 Go DDR3
Stockage	500 Go HDD
Écran	21,5 pouces, Full HD (1920 x 1080)
Carte graphique	Intel HD Graphics 2500
Système d'exploitation	Windows 10 Pro
Connectivité	Wi-Fi, Ethernet, Bluetooth
Ports	USB 2.0, USB 3.0, HDMI, VGA, audio jack
Dimensions approximatives	51,5 x 38,5 x 6,9 cm
Poids	8,2 kg
Alimentation électrique	Adaptateur secteur 90W
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, dépoussiérer les ventilateurs régulièrement.
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via Lenovo.
Garantie	1 an sur les pièces et la main-d'œuvre
Informations générales	Idéal pour un usage professionnel et domestique, bon rapport qualité-prix.

FOIRE AUX QUESTIONS - THINKCENTRE M92Z (SP5B8FR) LENOVO

Comment réinitialiser le mot de passe de l'administrateur sur le Lenovo ThinkCentre M92Z ?

Pour réinitialiser le mot de passe de l'administrateur, démarrez l'ordinateur et appuyez sur F1 pour accéder au BIOS. Allez dans l'onglet 'Security' et sélectionnez 'Change Supervisor Password'. Suivez les instructions pour réinitialiser le mot de passe.

Que faire si l'écran reste noir au démarrage ?

Vérifiez que le câble d'alimentation est correctement branché et que l'écran est allumé. Essayez de débrancher l'ordinateur pendant quelques minutes, puis rebranchez-le et redémarrez. Si le problème persiste, testez avec un autre écran ou vérifiez les composants internes.

Comment mettre à jour les pilotes de mon Lenovo ThinkCentre M92Z ?

Visitez le site officiel de Lenovo, accédez à la section 'Support' et entrez le modèle de votre ordinateur. Téléchargez les derniers pilotes disponibles et suivez les instructions d'installation.

Mon ordinateur est lent, que puis-je faire pour améliorer les performances ?

Pour améliorer les performances, essayez de désinstaller les applications inutiles, de nettoyer les fichiers temporaires, de vérifier les programmes au démarrage et d'augmenter la mémoire RAM si possible.

Comment effectuer une restauration système sur le Lenovo ThinkCentre M92Z ?

Accédez à 'Panneau de configuration', puis à 'Récupération' et sélectionnez 'Ouvrir la restauration du système'. Suivez les instructions pour choisir un point de restauration avant que les problèmes ne surviennent.

Que faire si le ventilateur de l'ordinateur fait beaucoup de bruit ?

Un bruit excessif peut indiquer que le ventilateur est obstrué par la poussière. Éteignez l'ordinateur, débranchez-le et nettoyez le ventilateur avec de l'air comprimé. Si le problème persiste, envisagez de remplacer le ventilateur.

Comment activer le Wi-Fi sur le Lenovo ThinkCentre M92Z ?

Assurez-vous que le Wi-Fi est activé dans les paramètres. Allez dans 'Paramètres', puis 'Réseau et Internet', et activez le Wi-Fi. Si l'option n'est pas disponible, vérifiez si un adaptateur Wi-Fi est installé.

Comment effectuer une sauvegarde de mes données sur le Lenovo ThinkCentre M92Z ?

Utilisez un disque dur externe ou un service de stockage en nuage. Copiez simplement vos fichiers importants sur le support de sauvegarde ou utilisez un logiciel de sauvegarde pour automatiser le processus.

Comment résoudre les problèmes de surchauffe sur le Lenovo ThinkCentre M92Z ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Nettoyez l'intérieur de l'ordinateur de la poussière et utilisez un support ventilé pour améliorer la circulation de l'air.

Que faire si je ne peux pas connecter mon imprimante ?

Vérifiez que l'imprimante est allumée et connectée au même réseau que votre ordinateur. Installez les pilotes d'imprimante nécessaires et assurez-vous que l'imprimante est définie comme imprimante par défaut dans les paramètres.

MODE D'EMPLOI THINKCENTRE M92Z (SP5B8FR) LENOVO

Guide d'utilisation ThinkCentre

Types de machines : 3280, 3281, 3291, 3292, 3293, 3294, 3296, 3297, 3298, 3305, 3309, 3311, 3312, 3313, 3314, 3315, 3316, 3318, 3320, 3322, 3324, 3325, 3326, 3327, 3329, 3341 et 3342

Remarque : Avant d'utiliser le present document et le produit associé, prenez connaissance des informations suivantes : « Consignes de sécurité » à la page v et Annexe A « Remarques » à la page 125.

Deuxieme edition (Juillet 2012)

Copyright Lenovo 2012.

REMARQUE SUR LES DROITS LIMITÉS ET RESTREINTS : Si les données ou les logiciels sont fournis conformément à un contrat « General Services Administration » (« GSA »), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n°GS-35F-05925.

Table des matieres

Consignes de sécurité .

Maintenance et mises à niveau . . . . . . . . . . v

Protectionantistatique vi

Cordons et blocs d'alimentation. vi

Prolongateurs et disposits associés . vi

Fiches et prises vii

Periphériques externes vii

Chaleur et ventilation des produits . vi

Environnement d'exploitation VIII

Informations relatives au modem ix

Conformité aux normes relatives aux apparciels à laser. ix

Instruction concerning le bloc d'alimentation. ix

Entretien et maintenance. x

Chapitre 1. Présentation du produit. . . 1

Fonctions. 1

Charactéristiques 4

Programmes Lenovo 5

Acces aux programmes Lenovo sous Windows 7 5

Accès aux programmes Lenovo sous Windows 8 7

Présentation des programmes Lenovo 7

Emplacements. 9

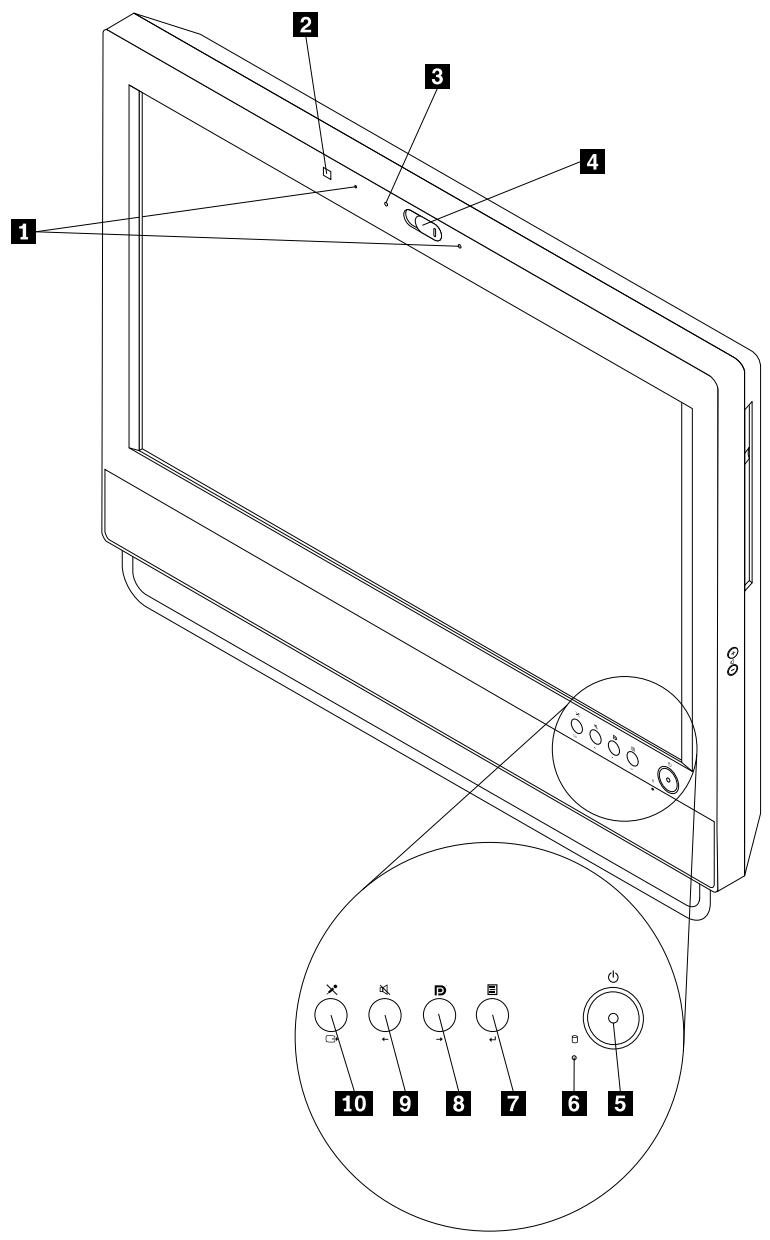

Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur 10

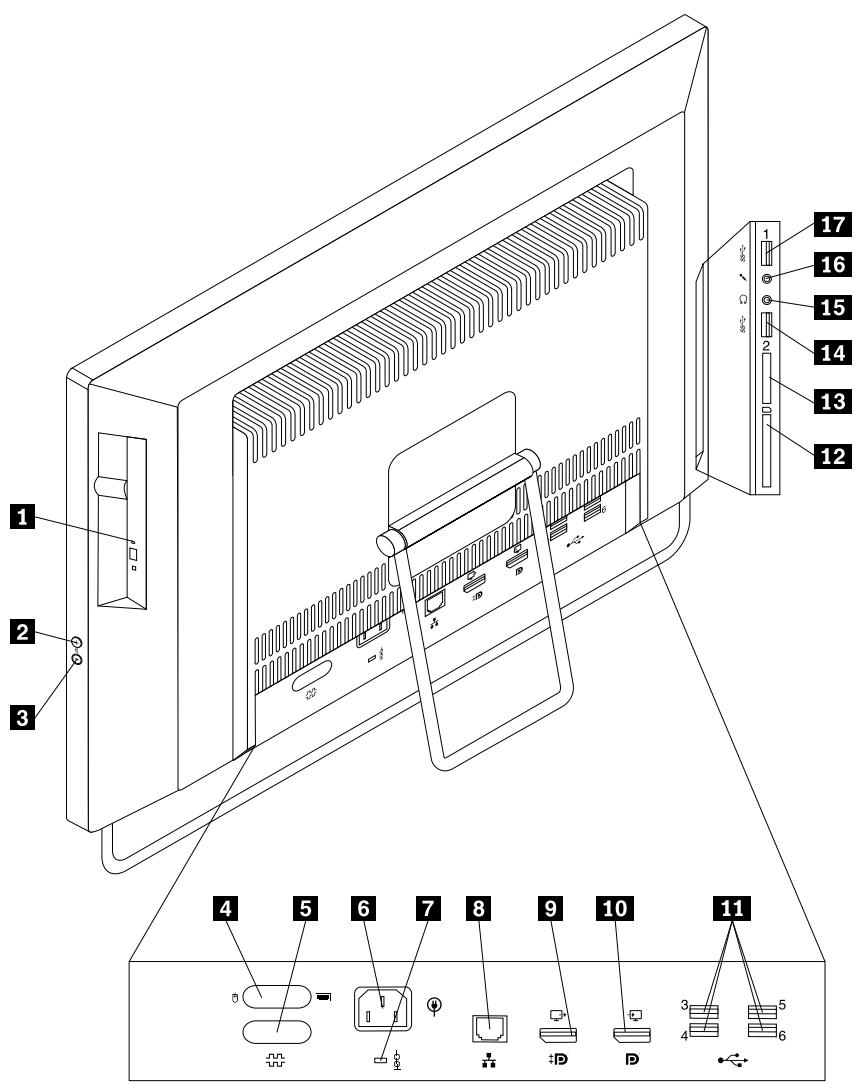

Localisation des connecteurs à l'arrière de l'ordinateur 12

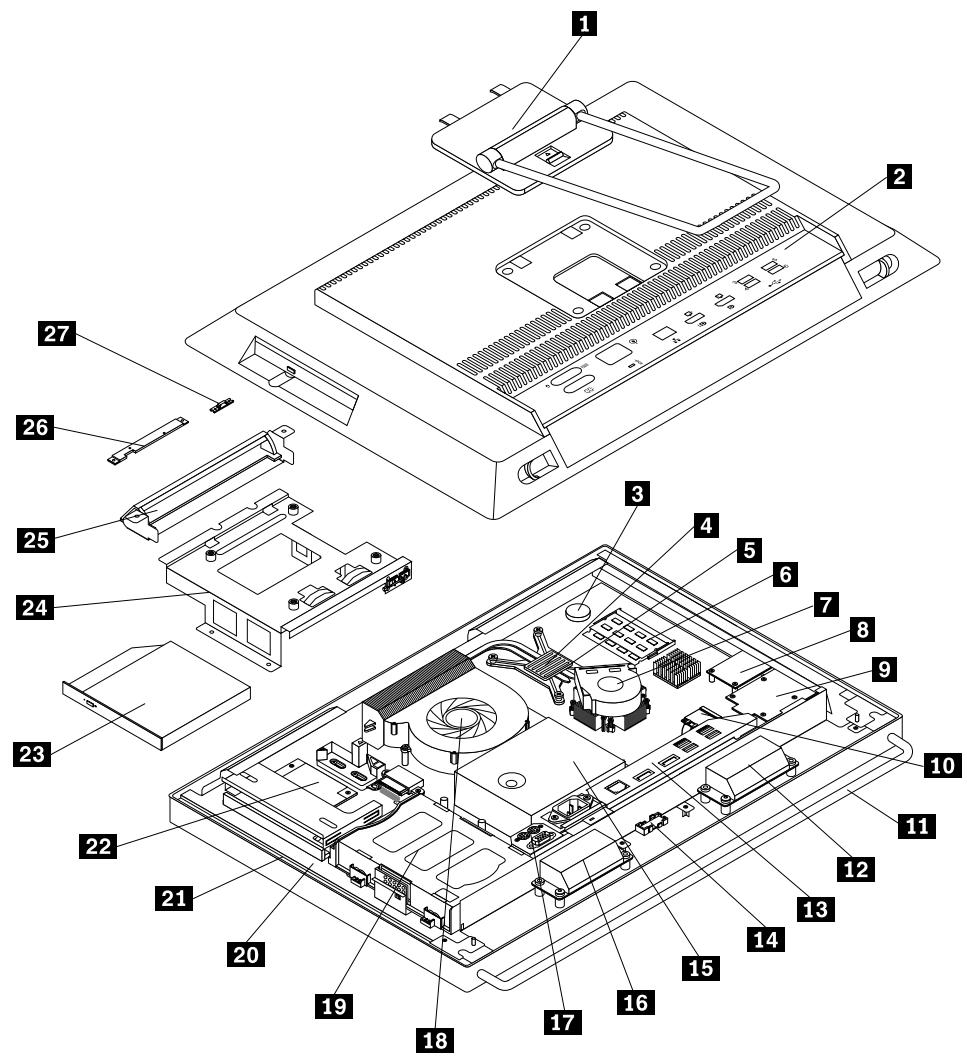

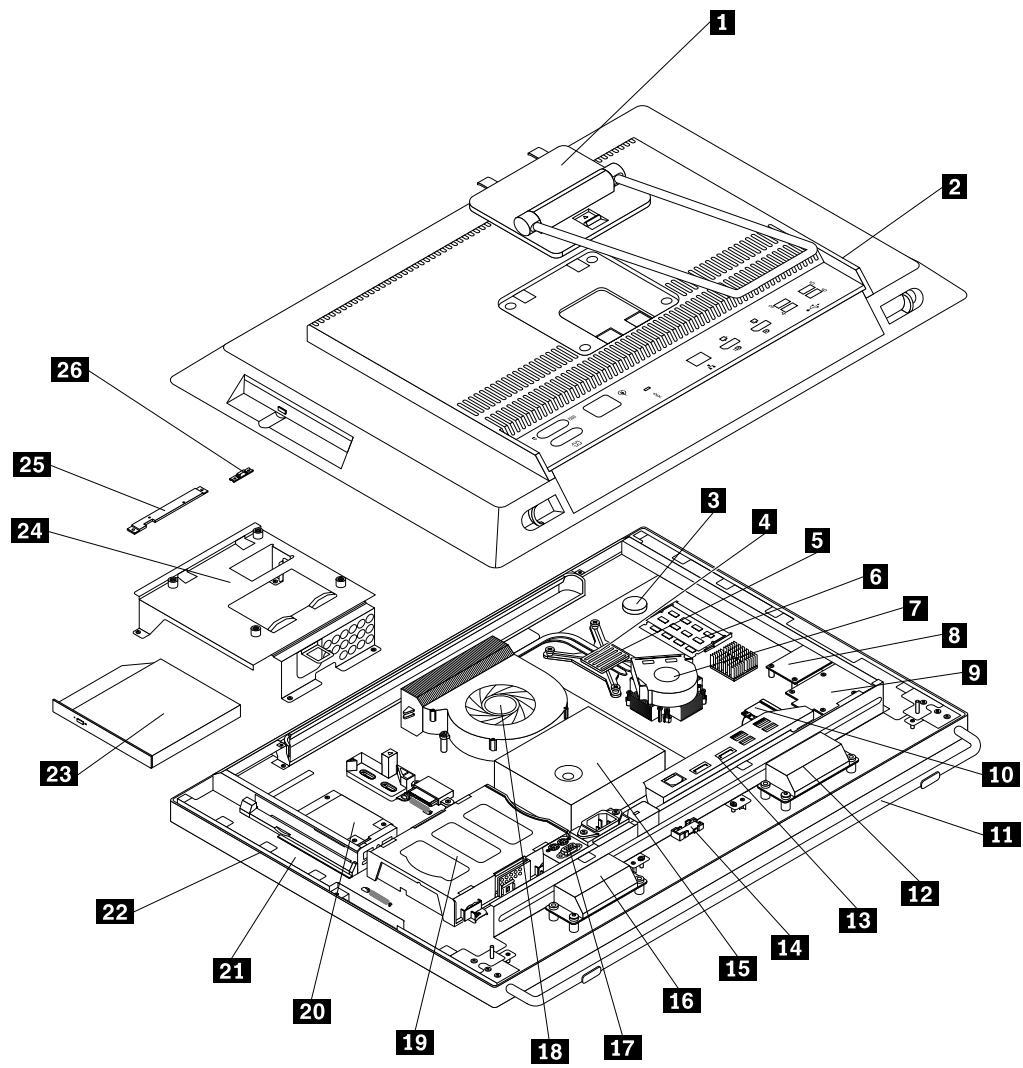

Localisation des composants 14

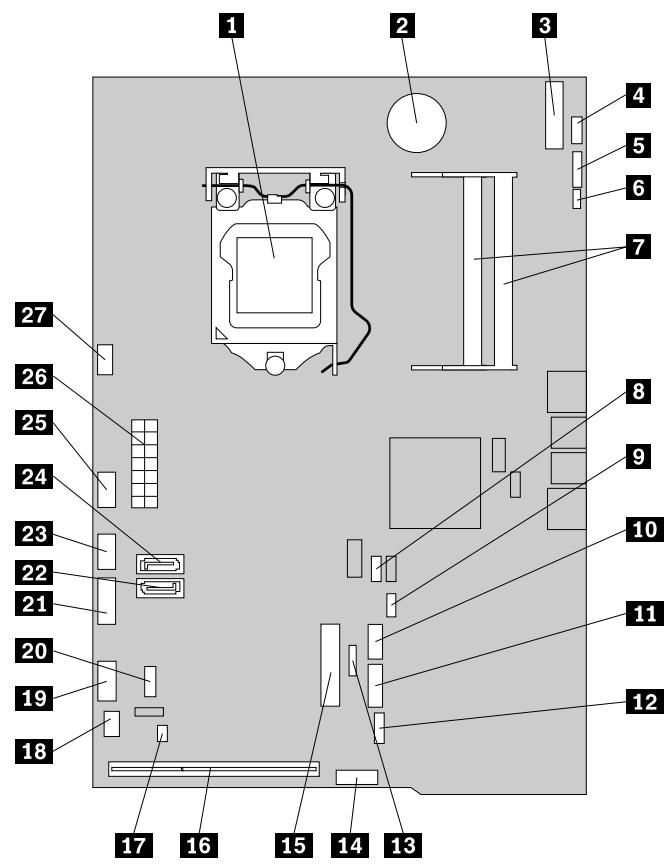

Localisation des composants sur la carte mère. 17

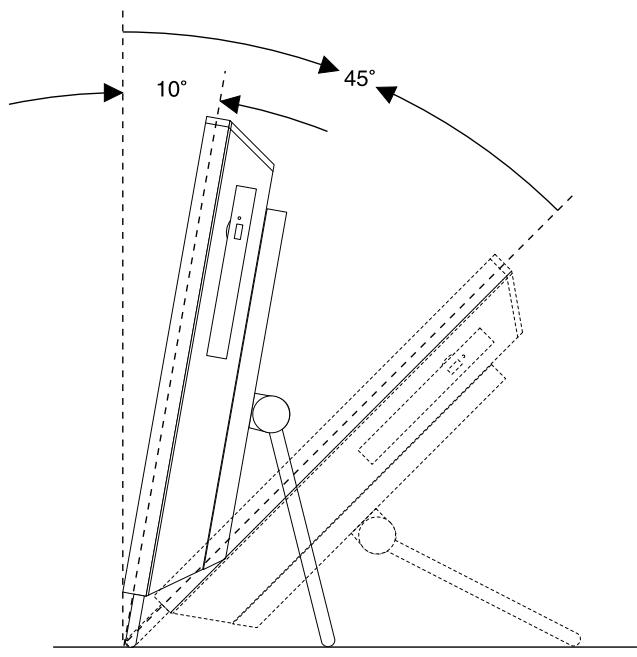

Ajustement du socle fixe au chassin 19

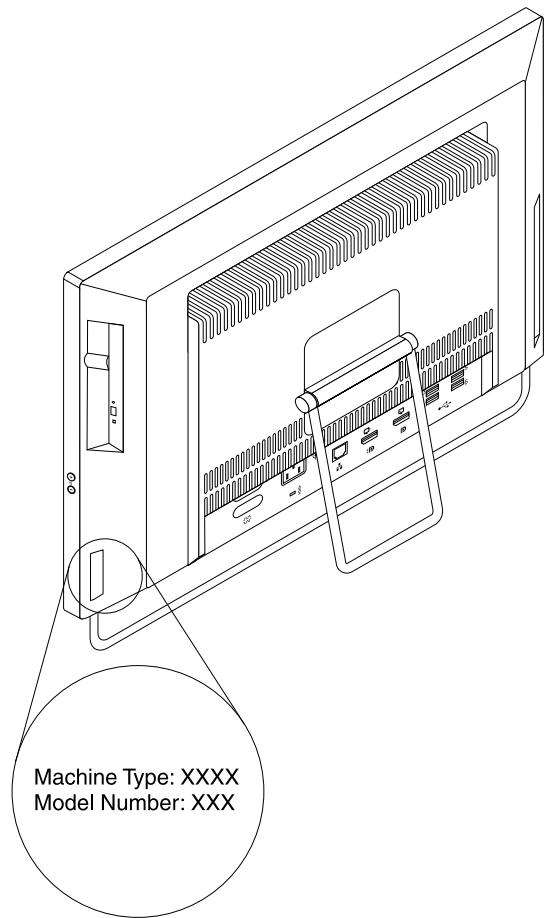

Etiquette d'indication du type et modele demachine 20

Chapitre 2. Utilisation de I'ordinateur 21

Accès au panneau de configuration sous Windows 8 21

Utilisation du clavier 22

Utilisation des touches de raccourci Windows 22

Utilisation du bouton bleu ThinkVantage. 22

Utilisation d'un lecteur d'empreintes digitales 22

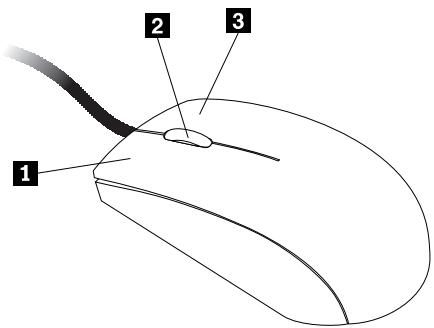

Utilisation de la souris à molette. 23

Réglage de la fonction audio 23

A propos de la fonction audio de l'ordinateur. 23

Réglage du volume à partir du bureau. 23

Réglage du volume à partir du Panneau de configuration 24

Utilisation de CD et de DVD 24

Manipulation et stockage des CD et des DVD 24

Lecture d'un CD ou d'un DVD. 25

Enregistrement d'un CD ou d'un DVD. 25

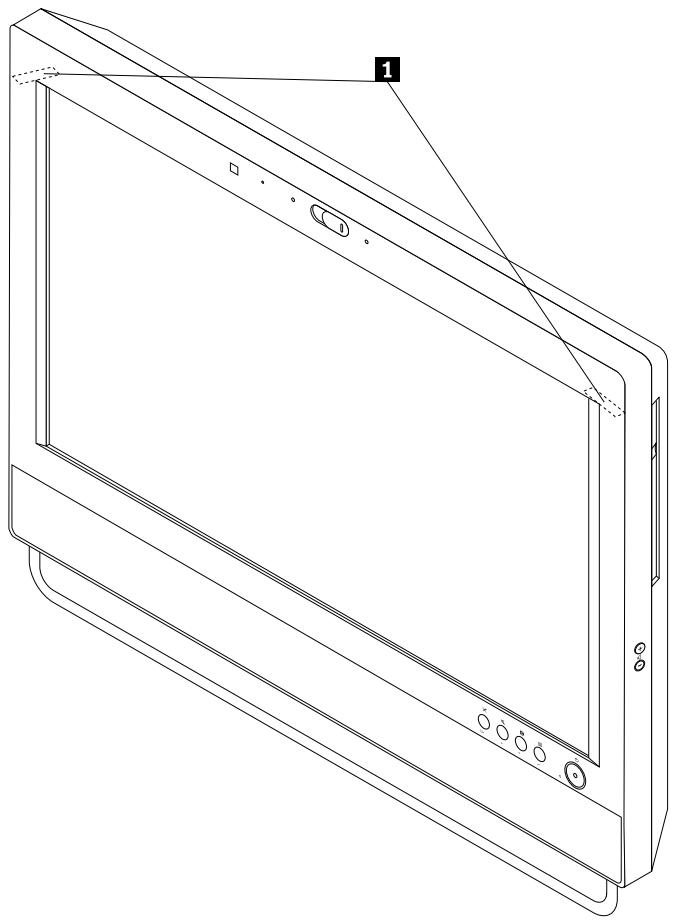

Utilisation de la fonction tactile monopoint et multipoint. 25

Chapitre 3. Vous et votre ordinateur . 29

Accessibilité et comport 29

Organisation de l'espace de travail 29

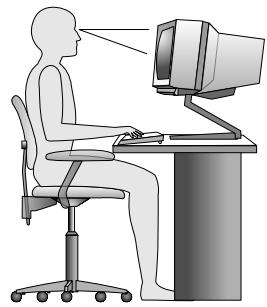

Confort. 29

Reflets et éclairage 30

Circulation de l'air 30

Prises électriques et longueur des câbles 30

Enregistrement de votre ordinateur. 31

Précautions à prendre en voyage 31

Sélecteur de tension 31

Cordons d'alimentation 32

Chapitre 4. Sécurité 33

Dispositifs de sécurité. 33

Installation d'un verrou avec cable intégré 34

Utilisation de mots de passer 34

Mots de passer BIOS 34

Mots de passer Windows 35

Configuration du lecteur d'empreintes digitales. 35

Pare-feux :utilisation et definition. 35

Protection des données contre les virus. 36

Chapitre 5. Installation ou remplacement de matériel 37

Manipulation des composants sensibles à l'électricité statique. 37

Installation ou remplacement de matériel 37

Installation d'options externes. 37

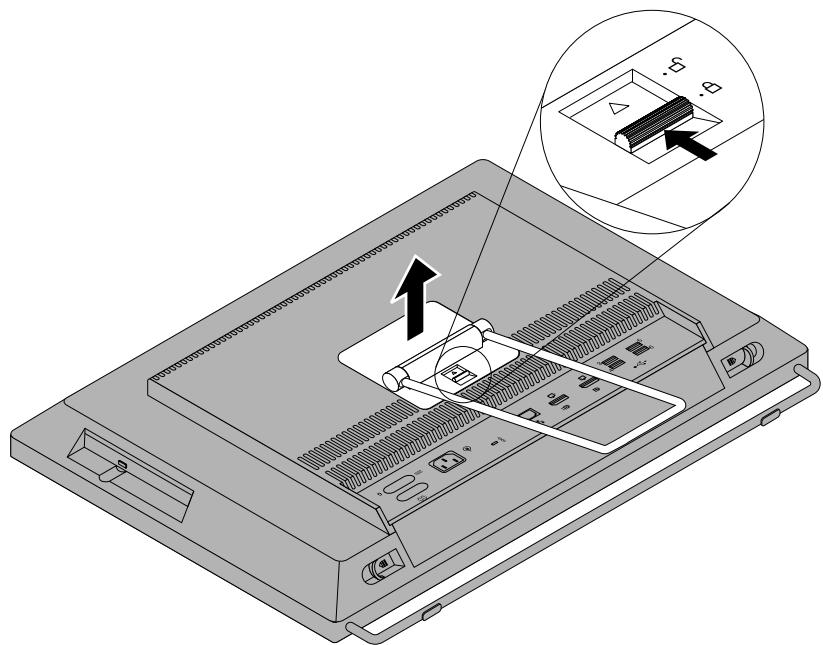

Retrait et réinstallation du socle fixé au chassin. 38

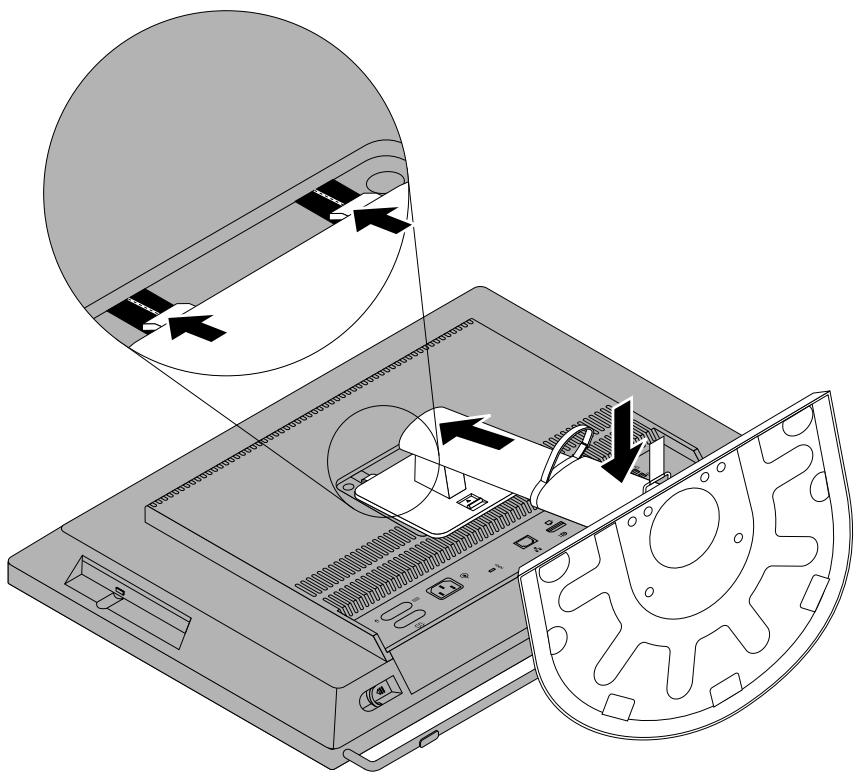

Installation du socle de I'ecran. 39

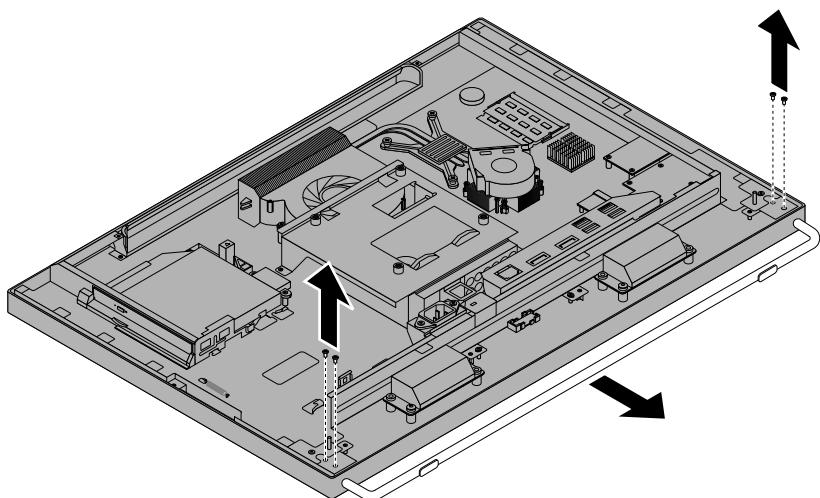

Retrait du carter de l'ordinateur 41

Retrait et réinstallation du socle 42

Retrait et réinstallation de la poignée 43

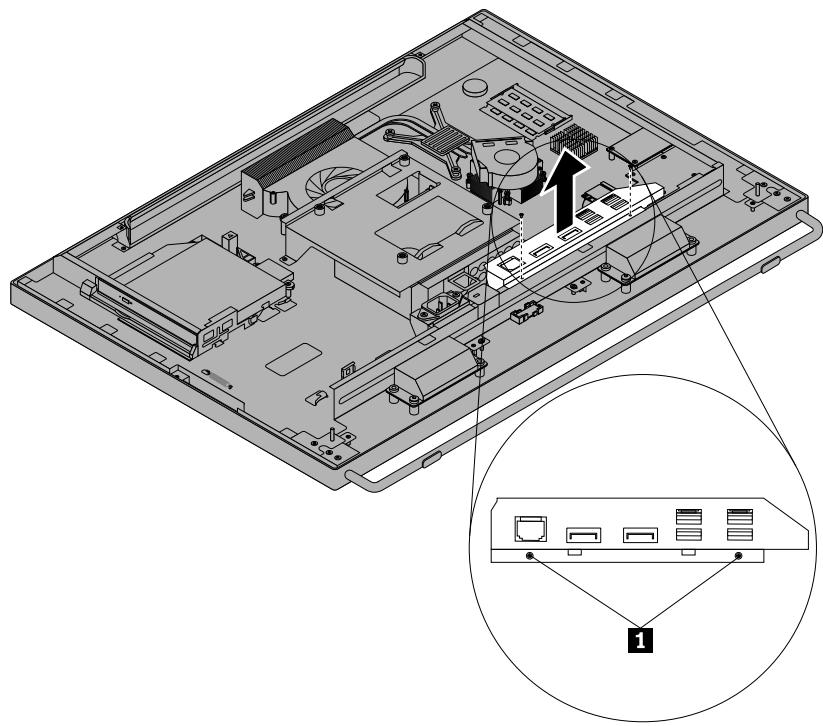

Retrait et réinstallation du bloc d'E-S arrêté 44

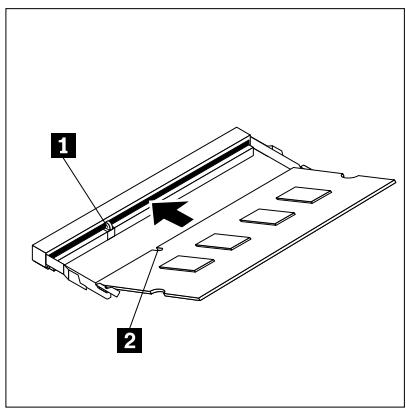

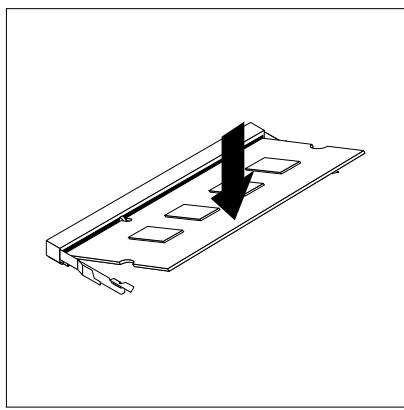

Installation ou remplacement d'un module de mémoire 45

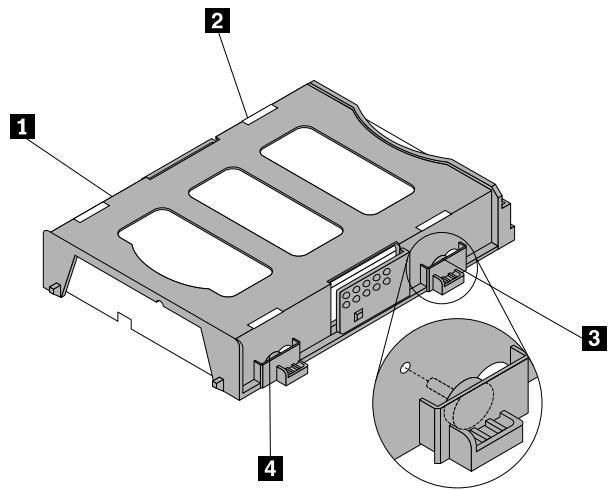

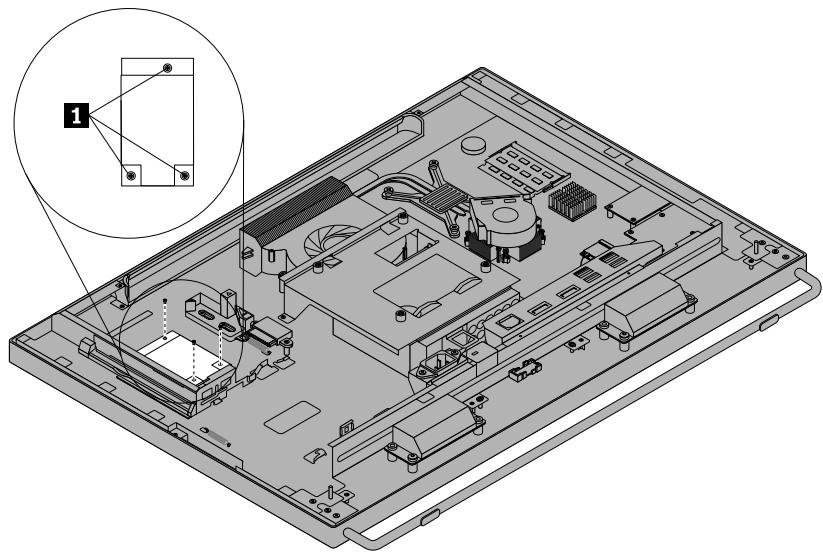

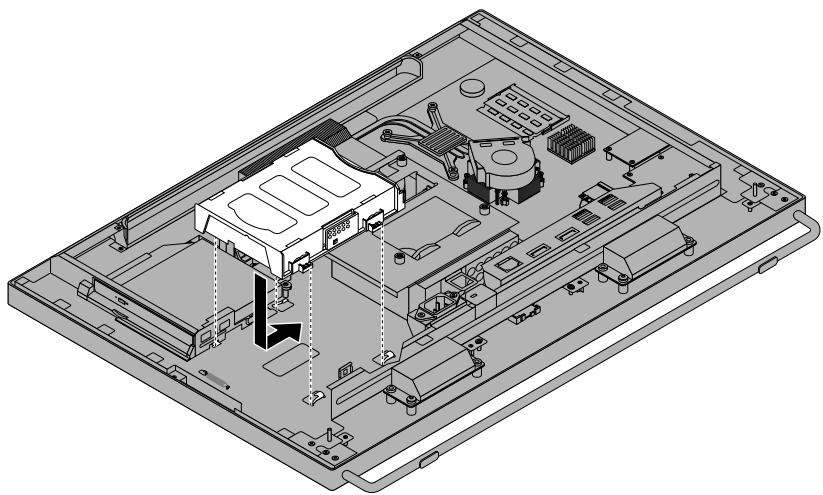

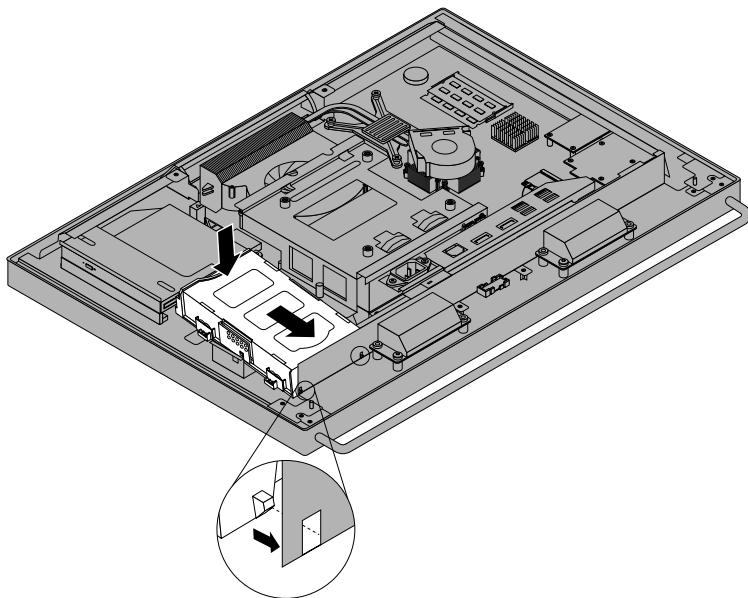

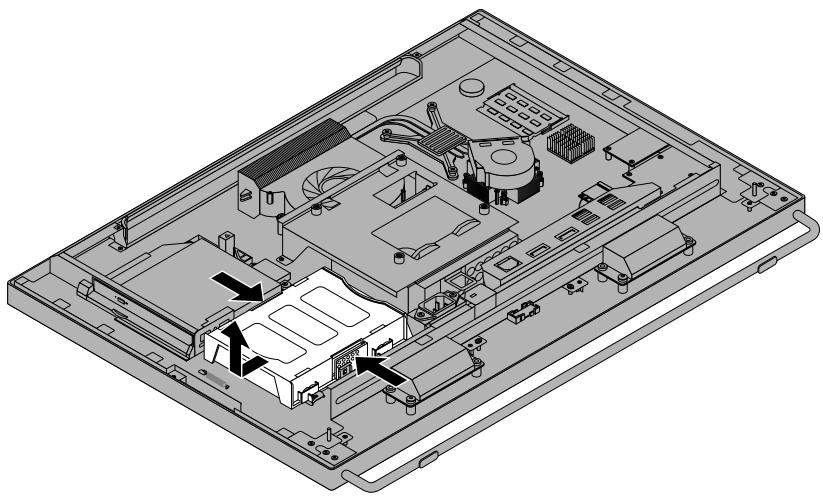

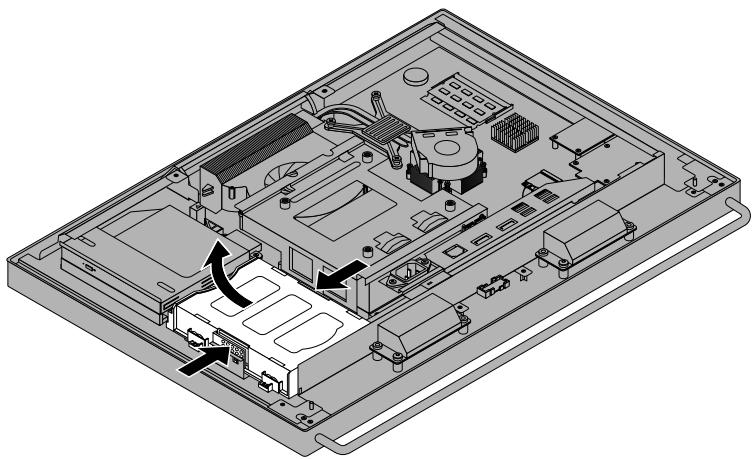

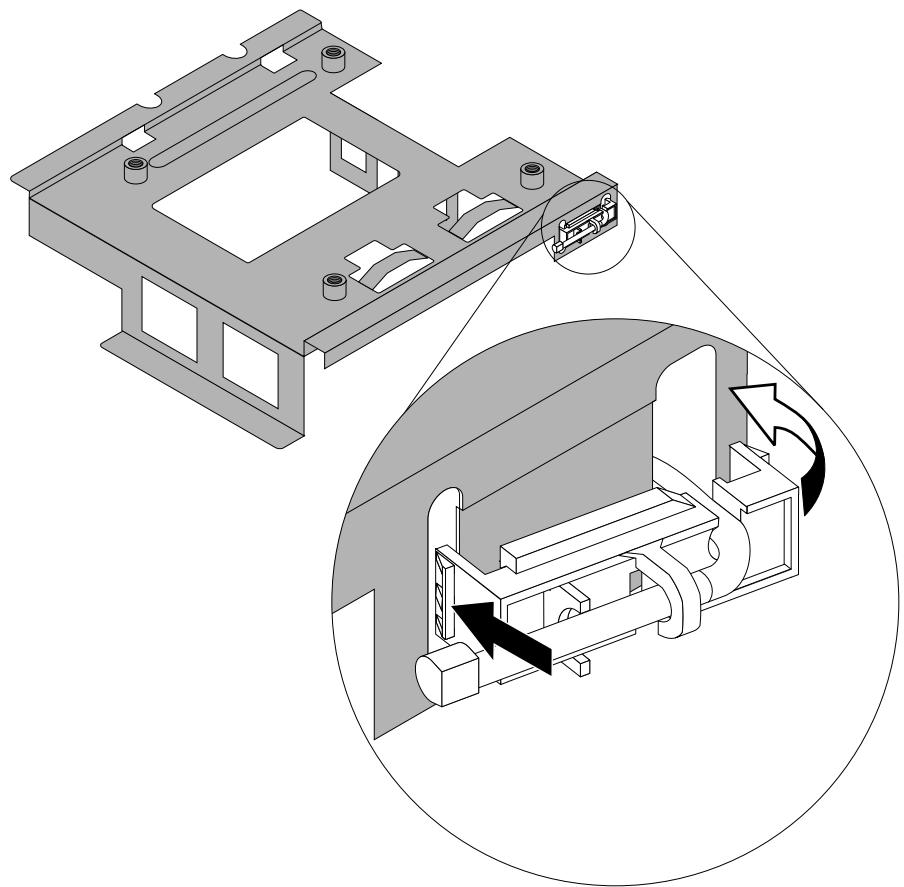

Remplacement de l'unité de disque dur. 46

Remplacement de I'unité de disque optique. 50

Remplacement de la carte du convertisseur . 51

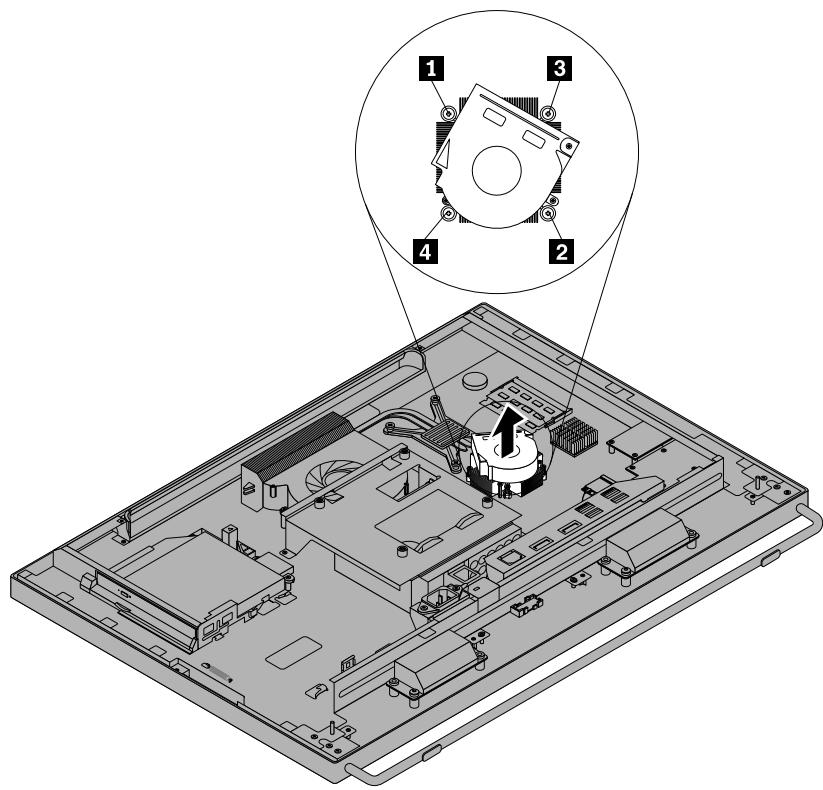

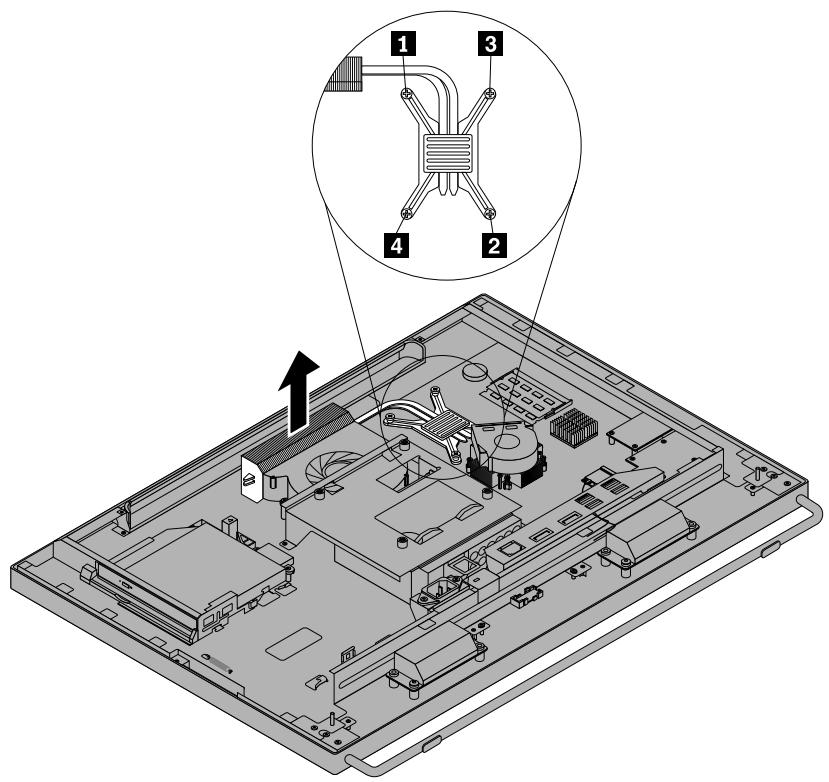

Remplacement du dissipateur thermique 52

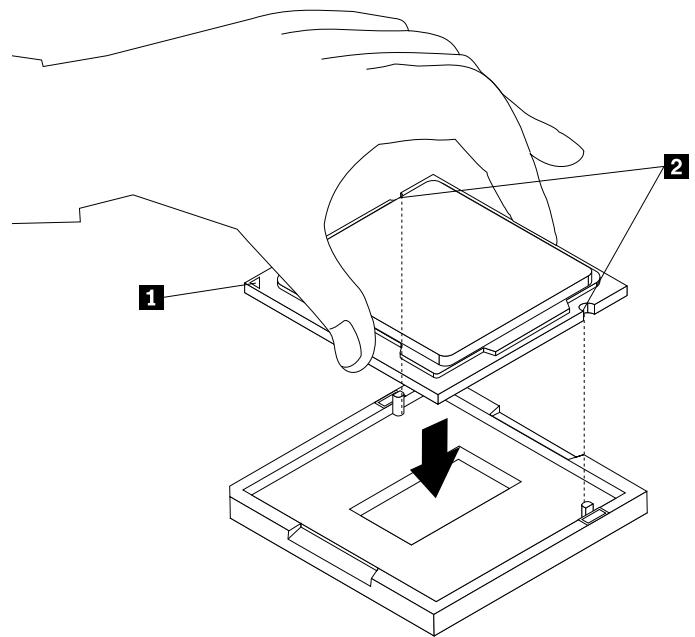

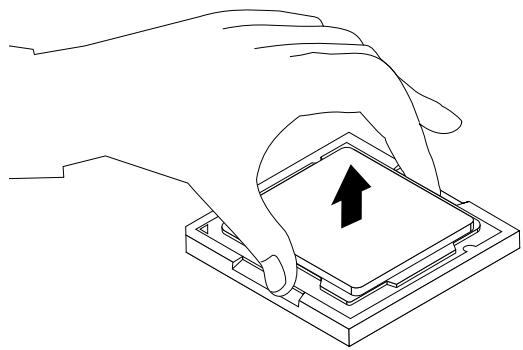

Remplacement du microprocesseur 54

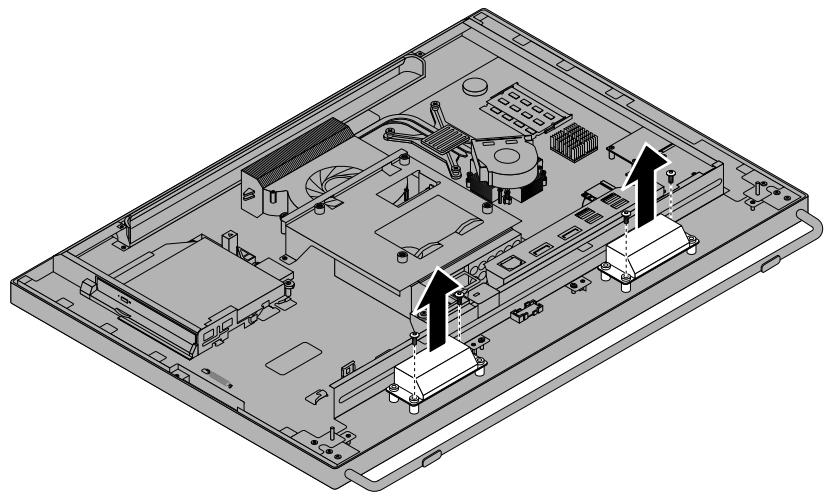

Remplacement des haut-parleurs internes. 56

Remplacement du capteur thermique. 57

Remplacement de laamera integree. 60

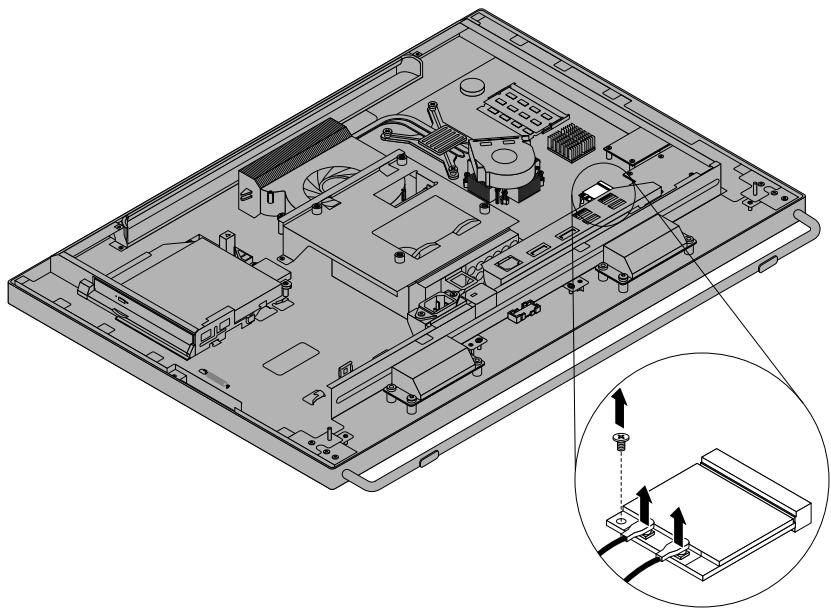

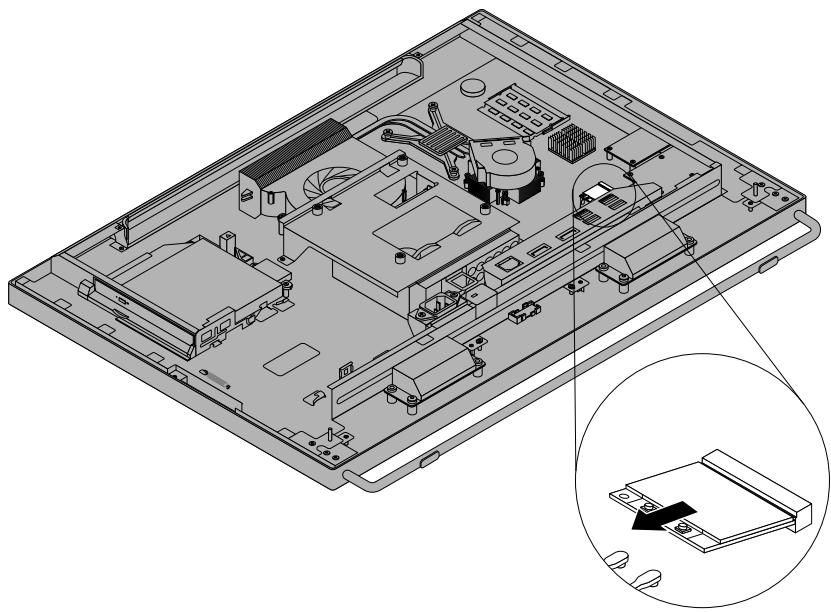

Remplacement de la carte WI-Fl. 61

Remplacement du détecteur de lumière ambiente 63

Remplacement du module Bluetooth 64

Remplacement du lecteur de cartes 65

Remplacement de la carte ExpressCard. 66

Remplacement du dissipateur thermique et du bloc de ventilation pour processeur graphique. 67

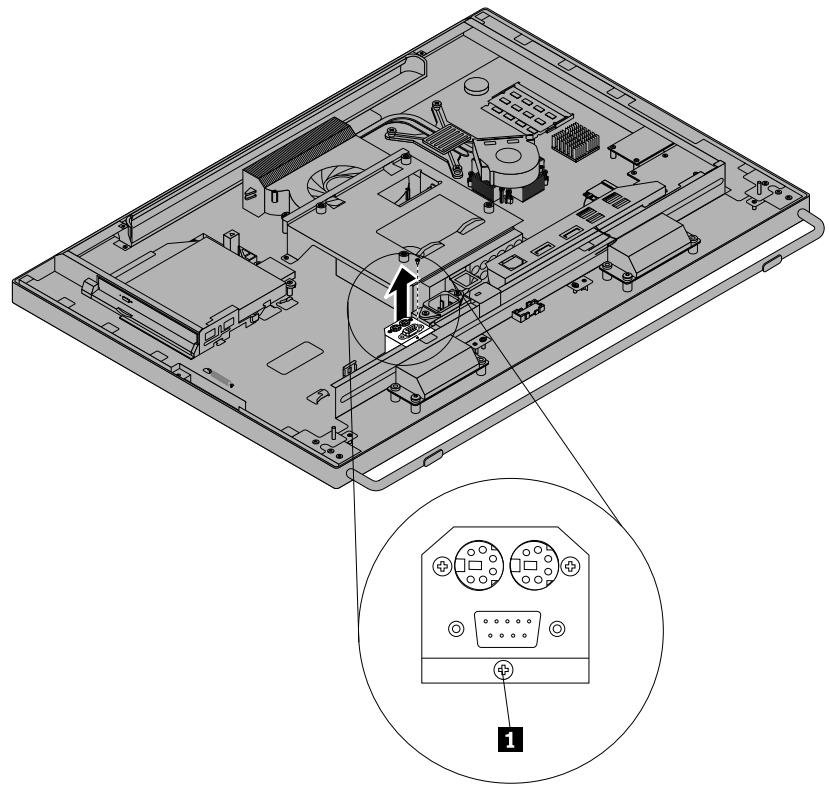

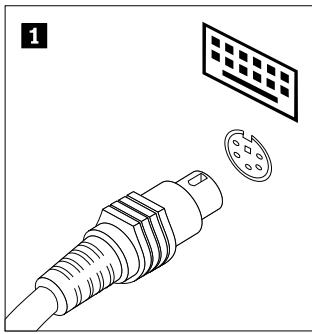

Remplacement des connecteurs PS/2 arrière et du port série. 70

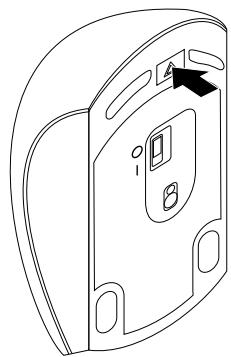

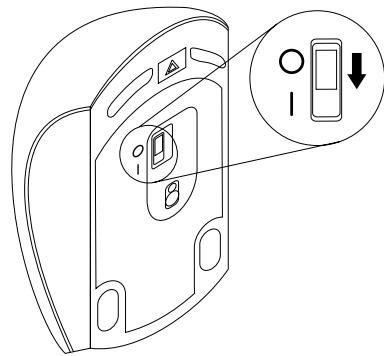

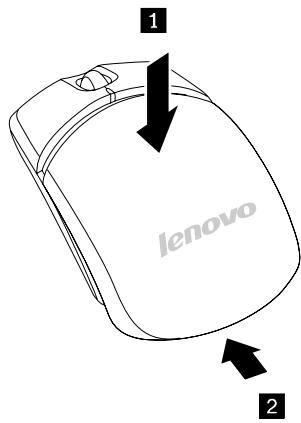

Remplacement de la souris 71

Remplacement du clavier 73

Fin du remplacement de composants. 74

Chapitre 6. Informations relatives à la récupération. 77

Informations relatives à la récapération sous Windows 7 77

Creation et utilisation d'un support de récapération 77

Exécution d'opérations de sauvegarde et de récuρération 78

Utilisation de l'espace de travail Rescue and Recovery 79

Création etutilisation d'un support derécupérationd'urgence 80

Réinstallation d'applications et de pilotes de péripérisque préinstallés 81

Réinstallation de logiciels. 82

Réinstallation de pilotes de périhérique. 83

Résolution des incidents de récuption 83

Informations relatives à la récapération sous Windows 8 83

Chapitre 7. Utilisation de Setup Utility 85

Affichage et modification de paramètres 85

Utilisation de mots de passer 85

Remarques concernant les mots de passer. 86

Power-On Password 86

Définition, modification et suppression d'un mot de passe 87

Effacement des mots de passer perdu ou oublies (à l'aide du cavalier CMOS). 87

Activation ou déactivation d'une unité 87

Sélection d'une unité d'amorçage 88

Sélection d'une unité d'amorcege temporaire 88

Sélection ou modification de la séquence d'amorçage 88

Activation du mode de conformité ErP 88

Mode de performance ICE 89

Alerte thermique ICE 90

Sortie de l'utilitaire de configuration 90

Chapitre 8. Mise à jour des programmes système. 91

Utilisation de programmes système 91

Mise à jour du BIOS (flashage) à partir d'un disque. 91

Mise à jour (flashage) du BIOS à partir de votre système d'exploitation 92

Récupération suite à l'éché de la mise à jour des programmes POST/BIOS 92

Chapitre 9. Prévention des incidents 95

Maintien de votre ordinateur à jour 95

Obtention des derniers pilotes de périhérique pour votre ordinateur 95

Mise à jour du système d'exploitation. 95

Utilisation de System Update 96

Entretien et maintenance. 96

Precautions elementaires. 96

Nettoyage de I'ordinateur. 97

Règles à respecter pour une bonne maintenance. 98

Déplacement de l'ordinateur 99

Chapitre 10. Dépannage et diagnostics 101

Résolution des incidents de base 101

Procedure de dépannage 102

Identification et résolution des incidents. 102

Incidents liés aux dispositifs audio ．．．．．103

Incidents liés aux CD 104

Incidents liés au port DVD 105

Incidents liés au clavier, à la souris ou à un périphérique de pointage. 107

Incidents liés à l'écran 109

Incidents liés à l'utilisation en réseau 111

Incidents liés aux dispositifs en option 113
Incidents liés aux performances et au verrouillage 114
Incidents liés à l'imprimante. 116
Incidents liés au port série 117
Incidents logiciels. 117
Incidents liés au port USB 118
Lenovo Solution Center 118

Chapitre 11. Assistance technique . 121

Sources d'informations 121

Lenovo ThinkVantage Tools. 121
Lenovo Welcome. 121
Aide et support. 121
Sécurité et garantie 121
Site Web Lenovo 121
Site Web du support Lenovo 122

Aide et support 122

Utilisation de la documentation et du programme de diagnostic 122
Obtenir des services par téléphone. 122
Utilisation d'autres services. 123
Achat de services supplémentaires. 124

Annexe A.Remarques. 125

Marques 126

Annexe B. Informations réglementaires 127

Avis de classification pour l'exportation 127
Avis sur les émissions électroniques 127
Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis] 127
Informations supplémentaires concernant la reglementation. 129

Annexe C. Déclarations relatives au recyclage et aux DEEE 131

Informations DEEE importantes 131
Informations sur le recyclage 131
Informations sur le recyclage pour le Brésil 132
Informations sur le recyclage des piles et batteries pour Taiwan. 133
Informations sur le recyclage des piles et batteries pour l'Union europeenne. 133

Directive RoHS pour la Chine. 135
Directive RoHS pour la Turquie 135
Directive RoHS pour l'Ukraine. 135
Directive RoHS pour l'Inde 136

Annexe E. Informations sur les modeles ENERGY STAR 137

Index. 139

Consignes de sécurité

ATTENTION :

Avant d'utiliser leprésent manuel, prenez connaissance de toutes les informations relatives à la sécurité de ce produit. Consultez les instructions fournies dans cette section ainsi que les consignes de sécurité des documents Consignes de sécurité, Déclaration de garantie et Guide de configuration ThinkCentre livrés avec ce produit. Ces informations de sécurité permettent de réduire les risques de dommages corporels et de dommages liés au produit.

Si vous n'avez plus les documents Consignes de sécurité, Déclaration de garantie et Guide de configuration ThinkCentre, vous pouze en obtaining un exemplaire au format PDF sur le site de support Web Lenovo à l'adresse http://www.lenovo.com/support. Vous trouvez également les documents Consignes de sécurité, Déclaration de garantie et Guide de configuration ThinkCentre ainsi que le Guide d'utilisation ThinkCentre dans d'autres langues sur le site Web du support Lenovo.

Maintenance et mises à niveau

Ne tentez pas de réparer un produit vous-même, à moins d'y avoir été invité par le centre de support ou la documentation. Faites uniquement appel à un prestataire de services ayant reçu l'agrément pour réparer ce produit en particulier.

Remarque : Certains composants de l'ordinaire peuvent etre mis a niveau ou replacés par le client. Les mises à niveau sont généralement appelées des options. Les composants de rechange dont I'installation par le client est approuvée sont appelés des unités replacables par le client, ou CRU. Lenovo fournit une documentation qui contient des instructions indiquant dans quels cas le client peut installer des options ou replacer des CRU. Vousdezuite scrupuleusement toutes les instructions lorsque vous installez ou remplacez des composants. L'etat hors tension d'un indicateur d'alimentation ne signifie pas obligatoirement que les niveaux de tension à l'intérieur d'un produit sont tous à zéro. Avant de retirerer le couvercle d'un produit équipé d'un cordon d'alimentation, vérifie always qu'il est hors tension et débranché de toute source d'alimentation. Pour plus d'informations sur les CRU, reportez-vous à la section Chapitre 5 « Installation ou remplacement de matériel » à la page 37. Si vous avez des questions ou des doutes, adressez-vous au centre de support.

Bien qu'il n'y ait plus de piece en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les averissements suivants sont requis pour votre sécurité.

ATTENTION :

Composants amovibles dangereux. N'approche pas vos doigts ou toute autre partie du corps de l'appareil.

Protection antistatique

Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de causeurs des dommages importants aux composants et options de votre ordinateur. Une manipulation incorrecte de composants sensibles à l'électricité statique risque de causeur de les endommager. Lorsque vous déballez une option ou une CRU, n'ouvre pas l'emballage antistatique qui contient le composant avant que les instructions ne vous demandent de l'installer.

Lorsque vous manipulez des options ou des CRU, ou que vous réaliserez des interventions à l'intérieur de l'ordinateur, prenez les précautions suivantes afin d'éviter les dommages liés à l'électricité statique :

• Limitez vos mouvements, Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les composants avec précaution. Manipulez les cartes, modules mémoire et autres cartes à circuits imprimés en les tenant par les bords. Ne touche jamais directement des circuits.
• Empêchez toute autre personne de toucher les composants.
• Lorsque vous installez une option ou une CRU sensible à l'électricité statique, mettez l'emballage antistatique du composant en contact avec le carter d'un logement d'extension en métal ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes. Cela permet de dissiper l'électricité statique présente dans l'emballage et votre corps.
  Lorsque cela est possible, retirez le composant de son emballage antistatique au dernier moment et installez-le sans le poser. Sinon, posez-le sur son emballage antistatique, sur une surface plane et lisse.
• Ne mettez pas le composant en contact avec le carter de l'ordinateur ou toute autre surface métallique.

Cordons et blocs d'alimentation

N'utilisez que les cordons et les blocs d'alimentation fournis par le fabricant du produit.

Les cordons d'alimentation doivent être conformes aux normes de sécurité. En Allemagne, ils doivent être de type H05V-F, 3G, 0,75mm^2 ou de section supérieure. Pour les autres pays, les types de cordons appropriés doivent être utilisés.

N'enroulez jamais un cordon d'alimentation autour du bloc d'alimentation ou de tout autre objet. Une telle contrainte risque d'effilocher, de fissurer ou de plisser le cordon. Cela peut représentier un danger pour la sécurité.

Disposez les cordons d'alimentation de maniere à ce qu'ils ne soient pas piétinés, ni coincés.

Evitez d'exposer le cordon et les boîtiers d'alimentation à des liquides. Ainsi, ne laissez pas le cordon ou le bloc d'alimentation à proximé d'éviers, de bassines, de toilettes ou sur des sols nettoyés avec des détergents liquides. Les liquides risquent de provoquer des court-circuits,URT si le cordon ou le bloc d'alimentation a été soumis à des contraintes résultat d'une mauvaise utilisation. Les liquides peuvent également entraîner une corrosion progressive des terminaisons du cordon d'alimentation ou des connecteurs susceptible de provoquer une surchauffe.

Branchez toujours les cordons d'alimentation et les câbles d'interface dans le bon ordre et assurez-vous que tous leurs connecteurs sont bien enforcés et fixés dans les prises.

N'utilisez pas de bloc d'alimentation représentant des signes de corrosion sur les broches d'entrée secteur ou des signes de surchauffe (déformation du plastique, par exemple) sur l'entrée secteur ou à tout autre endroit du cordon d'alimentation.

N'utilisez pas de cordons d'alimentation sur lesquels les contacts électriques à l'une ou l'autre des extrémités représentent des signes de corrosion ou de surchauffe, ou quisemblent être endommagés.

Prolongateurs et dispositifs associés

Assurez-vous que les prolongateurs, les dispositifs de protection contre les surtensions, les blocs d'alimentation de secours et les multiprises que vous utilisez ont des caractéristiques de tension correspondant aux besoinés électriques du produit. Ne surchargez jamais ces dispositifs. Si vous utilisez des multiprises, la charge ne doit pas dépasser la tension d'entrée. Adressez-vous à un electricien pour plus de détails ou si vous avez des questions concernant les charges de courant, les besoinons en alimentation et les tensions d'entrée.

Fiches et prises

Si une prise de courant destinée au matériel de votre ordinateur semble être endommagée ou corrodee, ne l'utilisez pas et attendez qu'elle soit remplaee par un electricien qualifie.

Ne tordez pas ou ne modifiez pas une fiche électrique. Si une fiche est endommagée, prenez contact avec le fabricant pour la remplacer.

Ne partagez pas une prise électricque avec d'autres apparèils domestiques ou professionnels consommant une grande quantité d'électricité, car une tension instable risquérait d'endommager votre ordinateur, vos données ou les périhériques connectés.

Certain produits sont équipés d'une fiche à trois broches. Cette fiche s'adapte uniquement à une prise de courant mise à la terre. Il s'agit d'un dispositif de sécurité. Ne le désactive pas en tentant d'insérer la fiche dans une prise non reliée à la terre. Si vous ne pouvez pas enforcer la fiche dans la prise, demandez à un electricien de vous fournir un adaptateur de prise approvéd ou de replacer la prise par une autre prise prénant en charge ce dispositif de sécurité. Ne surchargez jamais une prise de courant. La charge totale du système ne doit pas dépasser 80 pour cent de la tension du circuit de dérivation. Adressez-vous à unElectricien pour plus de détails ou si vous avez des questions concernant les charges de courant et les tensions des circuits de dérivation.

Assurez-vous que la prise de courant utilise est correctement câblée, facilement accessible et placé à proximé du matériel. Ne tendez pas complètement les cordons d'alimentation pour éviter toute contrainte.

Assurez-vous que la prise électrique délivre une tension et un courant adaptés au produit que vous installez.

Branchez et débranche avec précaution le matériel de la prise de courant.

Péripétriques externes

Ne branche ou ne débranche pas de câbles de périhérique externe autres que des cables USB (Universal Serial Bus) et 1394 quand l'ordinateur est sous tension, car vous risqueriez de l'endommager. Afin d'éviter d'endommager les périhériques connectés, patientez au moins cinq secondes après la mise hors tension de l'ordinateur pour débrancher les périhériques externes.

Chaleur et ventilation des produits

Les ordinateurs, les boitiers d'alimentation et de nombreux accessoires dégagent de la chaleur lorsqu'ils sont sous tension et que les piles ou batteries sont en charge. Respectez toujours ces précautions de base :

• Ne laissez pas l'ordinateur, le boitier d'alimentation ou les accessoires en contact prolongé avec vos genoux ou avec une partie quelconque de votre corps lorsque ces produits sont en fonctionnement

ou que la batterie est en cours de chargement. L'ordinateur, le bloc d'alimentation et de nombreux accessoires dégagent de la chaleur lorsqu'ils fonctionnement. Un contact prolongé avec votre peu peut provoquer des lésions, voir des brûlures.

• Ne mettez pas la pile en charge et ne mettez pas sous tension l'ordinateur, le bloc d'alimentation ou les accessoires à proximé de matérielux inflammables ou dans un environnement représentant des risques d'explosion.
• Notre produit est équipé d'ouvertures de ventilation, de ventilateurs et de dissipateurs thermiques à des fins de sécurité, de comport et de fiabilité de fonctionnement. Vous risquez de bloquer ces dispositifs par inadventance si vous placez le produit sur un lit, un canapé, un tapis ou toute autre surface souple. Vous ne devez jamais bloquer, couvrir ou désactiver ces dispositifs.

Vouvez nevez inspecter voire ordinateur au moins une fois par trimestre pour verifier que de la poussiere ne s'est pas accumulée. Avant de proceder à cette opération, mettez l'ordinateur hors tension et débranchez-le. Vous pouze ensuite retarder la poussière qui se trouve dans les ventilateurs ou les trous du panneau frontal. Si vous remarquez que de la poussière s'est accumulée à l'extérieur, vous devez également examiner et retarder la poussière se trouvant à l'intérieur de l'ordinateur, notamment dans les ventilateurs (du dissipateur thermique, du bloc d'alimentation et de l'ordinateur). Avant de retarder le carter, mettez always l'ordinateur hors tension et débranchez-le. Il est recommendé d'eviter d'utiliser l'ordinateur à moins de 50 centimétres d'un lieu de passage important. Si vous ne pouze pas faire autrement, inspectez et nettoyez l'ordinateur plus souvent.

Respectez toujours les précautions suivantes pour assurer votre sécurité et des performances optimales de vosere ordinateur :

• Lorsque l'ordinateur est branché, ne retirez jamais le carter.
• Vérifiez régulièrement l'extérieur de l'ordinateur pour rechercher les éventuelles accumulations de poussière.
• Retirez la poussière qui se trouve dans les ventilateurs ou les orifices du panneau frontal. Si vous travailliez dans un environnement poussièreux ou pres d'un lieu de passage important, nettoyez plus souvent votre ordinateur.
• Ne réduisez pas et ne bloquez pas les ouvertures de ventilation.
• Afin d'éviter tout risque de surchauffe, n'installez et n'utilisez pas l'ordinateur dans un meuble.
• La température de l'air circulant dans l'ordinateur ne doit pas dépasser 35^ .
• N'installez pas de dispositif de filtration de l'air. Cela risquerait d'entrainer des defaillances au niveau du système de refroidissement.

Environnement d'exploitation

L'environnement optimal dans lequel utiliserVote ordinaire est une temperature comprise entre 10 à 35^ et un taux d'humidite compris entre 35% et 80% .Si voire ordinateur a ete stocke ou transporte a des temperatures inférieuresa 10^ ,laissez-le reprendre progressivement la temperature optimale de 10a 35^ avant de l'utiliser.Cela peut durer deux heures dans des conditions extremes.Si vous ne laissez pas suaive ordinateur reprendre une temperature de fonctionnement optimale avant de I'utiliser,vois risquez de provoquer des dommages irreparables.

Si possible, placezVote ordinateur dans un endroit correctement ventilé et sec et evitez de l'exposer directement au soleil.

Tenez les apparèils électriques tels que les ventilateurs, radios, haut-parleurs, climatiseurs et fours micro-ondes à l'écart de votre ordinateur, car les puissants champs magnétiques qu'ils générent risqueraient d'endommager l'écran et les données stockées sur l'unité de disque dur.

Ne posez pas de boissons sur ou a cote de l'ordinateur ou d'autres péripériques connectés. Le renversement de liquides sur ou dans l'ordinateur ou un péripérique connecté risquerait de provoquer un court-circuit ou d'autres dommages.

Ne mangez pas ou ne fumez pas au-dessus de votre clavier. Les chutes de particules dans votre clavier risqueraient de provoquer des dommages.

Informations relatives au modem

ATTENTION :

Pour réduire les risques d'incendie, utilisez uniquement des cordons de ligne de télécommunication n^26 ou de diamètre supérieur (par exemple, 24 AWG) repertoriés par (UL) (Underwriters Laboratories) ou certifiés par l'organisme CSA (Canadian Standards Association).

Lors de l'utilisation de votre matériel téléphonique, il est important de respecter les consignes ci-après afin de réduire les risques d'incendie, d'électrocution et d'autres blessures :

• N'installez jamais de cordons téléphoniques durant un orage.
• Les prises téléphoniques ne doivent pas etre installees dans des endroits humides, excepte si le modele a ete concu a cet effet.
• Ne touchez jamais un cordon téléphonique ou un terminal non isolé avant que la ligne ait est déconnectée du réseau téléphonique.
• Soyez toujours prudent lorsque vous procédez à l'installation ou à la modification de lignes téléphoniques.
• Evitez de téléphoner pendant un orage (sauf si vous utilisez un modele sans fil). Il peut exister un risque de chic electrique à distance dû aux éclairs.
• En cas de fuite de gaz, n'utilise jamais un téléphone situé à proximité de la fuite.

Conformité aux normes relatives aux apparéils à laser

ATTENTION :

Si des produits laser (teils que des unités de CD, des unités de DVD, des apparils à fibres optiques ou des émetteurs) sont installés, lisez les informations suivantes :

• Ne retirez pas les carters. En ouvrant le produit laser, vous vous expose au rayonnement dangereux du laser. Aucune piece de l'unité n'est réparable.
• Pour éviter tout risque d'exposition au rayon laser, respectez les consignes de réglage et d'utilisation des commandes, ainsi que les procédures décrites dans leprésent manuel.

DANGER

Certsains produits à laser contiennent une diode à laser intégrée de classe 3A ou 3B. Prenez reconnaissance des informations suivantes.

Rayonnement laser lorsque le carter est ouvert. Evitez toute exposition directe au rayon laser. Evitez de regarder fixement le faisceau ou de l'observer à l'aide d'instruments optiques.

Instruction concerning le bloc d'alimentation

Ne retirez jamais le cache d'un bloc d'alimentation ou d'un autre composant portant l'étiquette suivante.

Les composants portant cette étiquette contiennent une tension, un courant électrique et des niveaux d'énergie dangereux. Aucune piece ne peut être remplacée à l'intérieur de ces composants. Si vous pensez qu'un de ces composants présente un problème, contactez un technicien de maintenance.

Entretien et maintenance

Nettoyez régulierément votre ordinateur et votre espace de travail. Eteignez votre ordinateur, puis débranchez le cordon d'alimentation avant de le nettoyer. Ne vaporisez pas de détermgent directement sur l'ordinateur et n'utilise pas de détermgent contenant des produits inflammables pour le nettoyer. Vaporisez le détermgent sur un chiffon doux et essuyez les surfaces de l'ordinateur.

Chapitre 1. Présentation du produit

Le present chapitre fournit des informations sur les fonctions, les caractéristiques, les programmes logiciels fournis par Lenovo et les emplacements des connecteurs, des composants et des pieces de l'ordinateur, et des unités internes.

Fonctions

Cette section présente les caractéristiques de l'ordinateur. Les informations suivantes font-reference à de nombreux modèles.

Pour afficher des informations sur votre modele spécifique, procedez comme suit :

• Accédez au programme Setup Utility en suivant les instructions dans la section Chapitre 7 « Utilisation de Setup Utility » à la page 85. Ensuite, Sélectionnez Main → System Summary pour afficher les informations.
• Sous Microsoft® Windows® 7, cliquez sur Demarrer, cliquez avec le bouton droit de la souris sur Ordinateur, puis selectionnez Propriétés pour afficher les informations.
• Sous Windows 8, déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres →Infos PC pour afficher les informations.

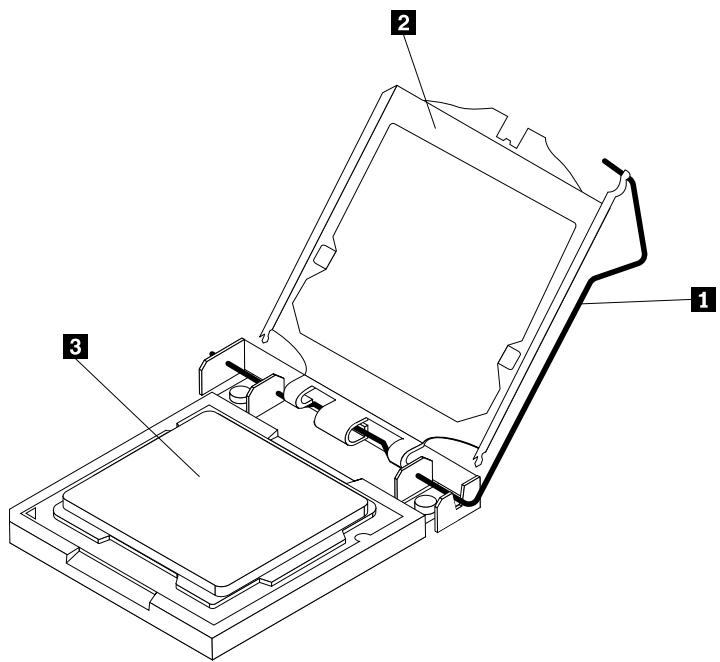

Microprocesseur

Votre ordinateur est equipé de l'un des microprocesseurs suivants (la taille du cache interne varie en fonction du modele):

• Microprocesseur Intel® Core™ i3
• Microprocesseur Intel Core i5
• Microprocesseur Intel Core i7
• Microprocesseur Intel Celeron®
• Microprocesseur Intel Pentium®

Memoire

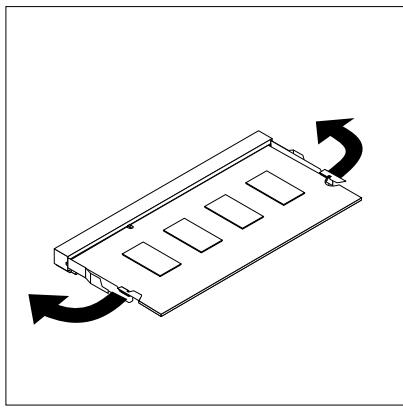

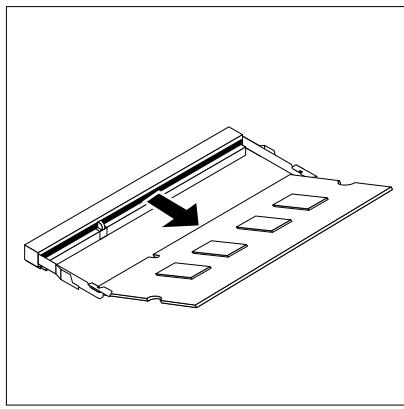

Votre ordinateur prend en charge jusqu'à deux barrettes SODIMM DDR3.

Unités internes

• Disque optique : DVD-ROM ou DVD-Burner (facultatif)
• Unité de disque dur SATA (Serial Advanced Technology Attachment)

Remarque : Notre ordinateur prend en charge les périphériques SATA 2.0 et SATA 3.0. Pour plus d'informations, voir « Localisation des composants sur la carte mère » à la page 17.

Affichage

• Ecran LCD anti-reflets 23 pouces doté de la technologie IPS (In-Plane Switching)
• Ecran LCD 20 pouces anti-reflets

Sous-système video

• Carte graphique intégrée pour un connecteur d'entrée DisplayPort et un connecteur de sortie DisplayPort

• Proceseur graphique (GPU), disponible sur certains modèles

Sous-système audio

• Carte audio intégrée haute-définition (HD)
• Connecteurs de microphone et de casque
• Haut-parleurs stéreo internes avec la technologie d'amélioration du son

Connectivité

• Contrôleur Ethernet intégré 100/1000 Mbit/s

Fonctions de gestion du système

• Enregistrement des résultats de test de matériel du (POST)
• Interface DMI

L'interface DMI permet aux utilisateurs de consulter l'ensemble des informations relatives à un ordinateur, notamment le type de processeur, la date d'installation, les imprimantes et autres péripériques connectés, les sources d'alimentation et l'historique de maintenance.

Mode de conformité ErP

Le mode de conformité ErP réduit la consommation d'électricité lorsque vous ordinateur est en mode veille ou inactif. Pour plus d'informations, voir « Activation du mode de conformité ErP » à la page 88.

• Technologie AMT (Active Management Technology) d'Intel (disponible sur certains modèles)

La technologie AMT d'Intel est une technologie matérielle et de microprogramme qui permet d'intégrer aux ordinateurs un certain nombre de fonctionnalités visant à rendre plus simples et plus économiques pour les entreprises les opérations de contrôle, d'entretien, de mise à jour, de mise à niveau et de réparation du matériel.

• Intelligent Cooling Engine (ICE)

L'Intelligent Cooling Engine est une solution de gestion thermique du système qui permet à votre ordinateur de fonctionner avec deailles performances thermiques et acoustiques. La fonction ICE permet également de surveiller les performances thermiques de votre ordinateur pour identifier les incidents thermiques. Pour plus d'informations, voir « Mode de performance ICE » à la page 89 et « Alerte thermique ICE » à la page 90.

• Protocole de configuration dynamique de l'hôte PXE

Le Protocole de configuration dynamique de l'hote permet de démarrer les ordinateurs par le biais d'une interface réseau independante des péripériques de stockage des données (unité de disque dur par exemple) ou des systèmes d'exploitation installés.

BIOS et logiciels SM (System Management)

La Specification SM BIOS définit les structures de données et les méthodes d'accès au BIOS permettant à un utilisateur ou à une application de stocker et récapérer les informations relatives à un ordinateur.

• Wake on LAN

Wake on LAN is une norme des réseaux Ethernet qui permet à un ordinateur d'être démarré à distance, par le biais d'un message réseau. Ce message est généralement envoyé par un programme en cours d'exécution ou par un autre ordinateur situé sur le même réseau local.

• Wake on Ring

La Specification Wake on Ring, parfois également appelée Wake on Modem, permet de sorting les ordinateurs et périphériques pris en charge du mode veille ou hibernation.

• Windows Management Instrumentation (WMI)

Windows Management Instrumentation est un ensemble d'extensions au modele Windows Driver Model. Cet outil propose une interface de système d'exploitation qui permet aux composants instrumentés de fournir des informations et des notifications.

Fonctions d'entrée-sortie (E/S)

• Port série 9 broches (en option)
• Deux connecteurs USB 3.0 (ports USB 1 et 2)
• Quatre connecteurs USB 2.0 (ports USB 3 à 6)
• Un connecteur Ethernet
• Un connecteur de sortie DisplayPort
• Un connecteur d'entrée DisplayPort
• Un connecteur de clavier Personal System/2 (PS/2) (facultatif)
• Port souris PS/2 (facultatif)
• Deux connecteurs audio sur le panneau de gauche (connecteur du micro et connecteur du casque)

Pour plus d'informations, voir « Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur » à la page 10 et « Localization des connecteurs à l'arrière de l'ordinateur » à la page 12.

Extension

• Une bai d'unité de disque dur
• Une baie d'unité de disque optique
• Un logement pour carte Mini PCI Express x1

Bloc d'alimentation

Votre ordinateur est livre avec une alimentation de 150 watts avec détction automatique de la tension.

Dispositifs de sécurité

• Agent Computrace intégré dans le microprogramme
• Interrupteur de détction de présence du carter (appele également commutateur de détction du carter)
• Possibilité d'activer de désactiver un périphérique
• Possibilité d'activer ou de désactiver des ports USB individuellement
• Clavier équipé d'un lecteur d'empreintes digitales (disponible sur certains modèles)
• Un mot de passer à la mise sous tension (POP), un mot de passer administrateur et un mot de passer d'accès au disque dur pour empêcher l'utilisation non autorisé de votre ordinateur
• Contrôle de la séquence d'amorçage
• Démarrage sans clavier ni souris

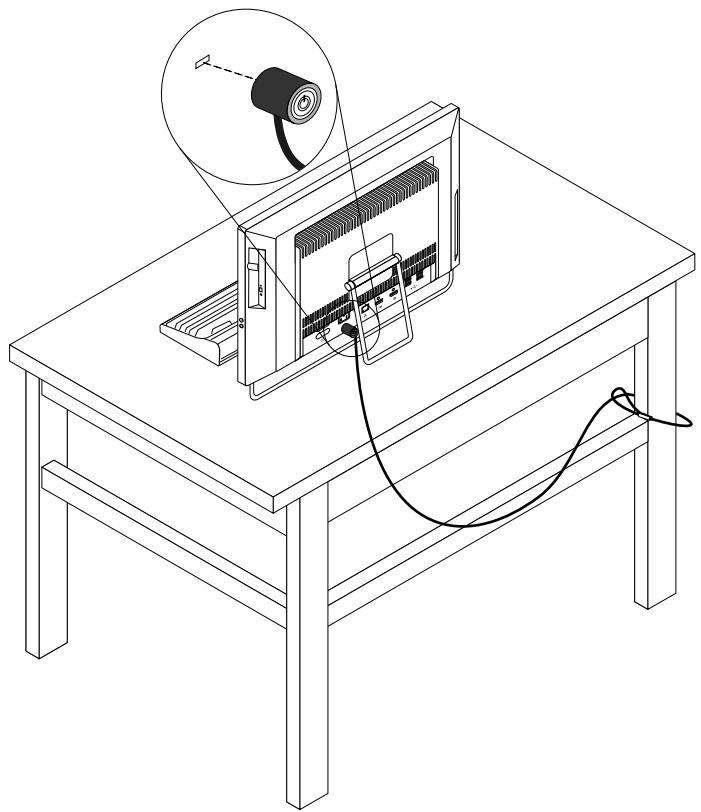

• Support pour un verrou avec cable intégré (verrou Kensington)
• Module TPM (Trusted Platform Module)

Pour plus d'informations, voir Chapitre 4 « Sécurité » à la page 33.

Logiciels préinstallés

Votre ordinateur contient des logiciels preinstallés qui vous aideront à travailler plus facilement et en toute sécurité. Pour plus d'informations, voir « Programmes Lenovo » à la page 5.

Système d'exploitation préinstallé

L'un des systèmes d'exploitation suivants est préinstallé sur votre ordinateur :

• Système d'exploitation Microsoft Windows 7
• Système d'exploitation Microsoft Windows 8

Système(s) d'exploitation, certifié(s) ou testé(s) pour la compatibilité1 (La liste varie selon le type de modèle.)

Linux®
- Microsoft Windows XP Professional SP 3

Caracteristiques

La presente section repertorie les specifications physiques de votre ordinateur.

Dimensions

Pour les modèles équipés d'un écran 20 pouces

Largeur : 502,8 mm

Hauteur : 363 mm

Profondeur:67mm

Pour les modèles équipés d'un écran 23 pouces

• Modèles tactiles :

Largeur : 568 mm

Hauteur:401mm

Profondeur : 74 mm

• Modèles non tactiles :

Largeur : 568 mm

Hauteur:401mm

Profondeur:67mm

Poids

Pour les modèles équipés d'un écran 20 pouces

Configuration maximale à la livraison : 8,4 kg

Pour les modèles équipés d'un écran 23 pouces

• Modèles tactiles :

Configuration maximale à la livraison : 10,6 kg

• Modèles non tactiles :

Configuration maximale à la livraison : 9,5 kg

Environnement

• Température de l'air : En fonctionnement : 10 à 35 °C
  Stockage : -40 à 60 °C (dans l'emballage d'origine)
  Stockage : -10 à 60 °C (sans module)
• Humidité : En fonctionnement : 20 % à 80 % (sans condensation) Stockage : 20 à 90 % (sans condensation)
• Altitude : En fonctionnement : -15,2 à 3 048 m Stockage : -15,2 à 10 668 m

Alimentation électrique

Tension en entrée:
- Plage basse:
- Minimum: 100 V ca
- Maximum: 127 V ca
- Plage de fréquence en entrée: 50 à 60 Hz
- Plage haute:
- Minimum: 200 V ca
- Maximum: 240 V ca
- Plage de fréquence en entrée: 50 à 60 Hz

Programmes Lenovo

Votre ordinateur contient des programmes Lenovo qui vous aideront à travailler plus facilement et en toute sécurité. Selon le système d'exploitation Windows préinstallé, les programmes peuvent varier.

Accès aux programmes Lenovo sous Windows 7

Sous Windows 7, vous pouvez acceder aux programmes Lenovo à partir du programme Lenovo ThinkVantage® Tools ou du panneau de configuration.

Accéder aux programmes Lenovo à partir du programme Lenovo ThinkVantage Tools

Pour acceder aux programmes Lenovo à partir du programme Lenovo ThinkVantage Tools, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools. Cliquez deux fois sur l'icone pour acceder au programme correspondant.

Remarque: Si l'icone d'un programme de la fenêtre de navigation du programme Lenovo ThinkVantage Tools est grise, cela signifie que vous doivent regarder le programme manuellement. Pour installer le programme manuellement, cliquez deux fois sur l'icone du programme. Suivez ensuite les instructions qui s'affichent. Lorsque le processus d'installation est terminé, l'icone du programme est activée.

Tableau 1. Programmes disponibles dans Lenovo ThinkVantage Tools

Programme	Nom d'icône
Communications Utility	Conférence Web
Fingerprint Software	Lecteur d'empreintes digitales

Tableau 1. Programmes disponibles dans Lenovo ThinkVantage Tools (suite)

Programme	Nom d'icône
Lenovo Solution Center	Etat de santé du système et diagnostics
Password Manager	Coffre de mots de passer
Power Manager	Contrôle de l'alimentation
Recovery Media	Disques Factory Recovery
Rescue and Recovery®	Enhanced Backup and Restore
SimpleTap	SimpleTap
System Update	Mise à jour et pilotes de pérophérique
View Management Utility	Agencement de l'écran

Remarque : Selon votre modèle d'ordinateur, certains programmes peuvent ne pas etre disponibles.

Acceder aux programmes Lenovo à partir du panneau de configuration

Pour acceder aux programmes Lenovo à partir du panneau de configuration, cliquez sur Demarrer Panneau de configuration. Selon le programme auquel vous souhaitez acceder, cliquez sur la section correspondante, puis cliquez sur le texte en vert correspondant.

Remarque: Si vous ne trouvez pas le programme dont vous avez besoin dans le Panneau de configuration, ouvrez la fenetre de navigation du programme Lenovo ThinkVantage Tools, puis cliquez deux fois sur l'icone grisée pour installer le programme voulu. Suivez ensuite les instructions qui s'affichent. Lorsque le processus d'installation est terminé, l'icone du programme est activée et le programme apparait dans le Panneau de configuration.

Les programmes, les sections correspondantes et le texte en vert du Panneau de configuration sont répertoriés dans le tableau ci-après.

Tableau 2. Programmes du Panneau de configuration

Programme	Section du panneau de configuration	Texte en vert du Panneau de configuration
Communications Utility	Matériel et audio	Lenovo - Conférence Web
Fingerprint Software	Système et sécurité	Lenovo - Lecteur d'empreintes digitales
	Matériel et audio
Lenovo Solution Center	Système et sécurité	Lenovo - Etat de santé du système et diagnostics
Password Manager	Système et sécurité	Lenovo - Coffre de mots de passer
	Comptes utilisateur et contrôle parental
Power Manager	Matériel et audio	Lenovo - Contrôle de l'alimentation
	Système et sécurité
Recovery Media	Système et sécurité	Lenovo - Disques Factory Recovery
Rescue and Recovery	Système et sécurité	Lenovo - Enhanced Backup and Restore
SimpleTap	Programmes	Lenovo - SimpleTap

Tableau 2. Programmes du Panneau de configuration (suite)

Programme	Section du panneau de configuration	Texte en vert du Panneau de configuration
System Update	Système et sécurité	Lenovo - Mise à jour et pilotes de périhérique
View Management Utility	Système et sécurité	Lenovo View Management Utility

Remarque : Selon votre modèle d'ordinateur, certains programmes peuvent ne pas etre disponibles.

Accès aux programmes Lenovo sous Windows 8

Si vous ordinateur est préinstallé avec le système d'exploitation Windows 8, vous pouvez acceder aux programmes Lenovo en procédant comme suit :

• Cliquez sur l'icone Lenovo QuickLaunch dans la barre des tâches. Une liste de programmes s'affiche. Cliquez deux fois sur un programme Lenovo pour le lancer. Si un programme de votrechioix n'est pas dans la liste, cliquez sur l'icone +.
• Appuyez sur la touche Windows pour revenir à l'écran Demarrer. Cliquez sur un programme Lenovo pour le lancer. Si vous ne trouvez pas le programme dont vous avez besoin, déplacez le pointeur dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Recherche pour rechercher le programme souhaité.

Votre ordinateur prend en charge les programmes Lenovo suivants :

Présentation des programmes Lenovo

Cette rubrique presente brièvement certains programmes Lenovo.

Remarque : Selon votre modèle d'ordinateur, certains programmes peuvent ne pas etre disponibles.

Le programme Communications Utility permet de centraliser les paramètres de laamera et du microphone intégrés. Il contrôle les paramètres avances de laamera et du microphone intégrés afin d'optimiser les fonctions de conférence Web et de Voix su IP (VOIP).

• Fingerprint Software

A l'aide du lecteur d'empreintes digitales intégré à certains cláiers, vous pouvez enregistrer vos empréintes digitales et les associé à votre mot de passer à la mise sous tension, votre mot de passer d'accès au disque dur et votre mot de passer Windows. Ainsi, l'authentication des empréintes digitales permet de remplaçer les mots de passer et autorise un accès simple et sécurisé pour l'utilisateur. Un clavier avec lecteur d'empreintes digitales est disponible sur certains ordinateurs, ou il peut être achété pour des ordinateurs compatibles avec cette option.

• Lenovo Cloud Storage

Le programme Lenovo Cloud Storage est une solution de stockage dans le nuage qui vous permet de stocker vos fichiers, tels que des documents et des images, sur un serveur. Vous pouvez acceder aux fichiers stockés via Internet sur différents péripériques tels que des ordinateurs personnels, des smartphones ou des tablettes. Pour plus d'informations sur le programme Lenovo Cloud Storage, consultez le site Web suivant : http://www.lenovo.com/cloud.

- Lenovo Companion

Grâce au programme Lenovo Companion, vous pouvez obtenir des informations sur les accessoires pour votre ordinateur, afficher des blogs et des articles concernant votre ordinateur et consulter d'autres programmes recommends.

- Lenovo Settings

Utilisez le programme Lenovo Settings pour optimiser l'utilisation de votre ordinateur. Utilisez-le comme point d'accès portable, configurez laamera et les paramètres audio, ajustez les paramètres du mode de gestion de l'alimentation et crééz et géréz plusieurs profils de réseau.

- Lenovo Solution Center

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'etat de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système.

- Lenovo QuickLaunch

Le programme Lenovo QuickLaunch permet d'acceder rapidement aux programmes installés sur votre ordinateur, notamment les programmes Lenovo, Microsoft et autres programmes tiers.

- Lenovo Support

Le programme Lenovo Support permet d'enregistrer votre ordinateur auprès de Lenovo, contrôle l'etat de santé de l'ordinateur et l'état de la batterie, télécharger et consulter des manuels d'utilisation pour votre ordinateur, obtenir des informations relatives à la garantie de votre ordinateur et consulter des informations d'aide et de support.

- Lenovo ThinkVantage Tools

Le programme Lenovo ThinkVantage Tools you guide vers de nombreuses sources d'informations et offre un accès aisé à divers outils permettant de travailler plus facilement et en toute sécurité.

- Lenovo Welcome

Le programme Lenovo Welcome presente les fonctions intégrées novatrices de Lenovo et vous guide dans les tâches de configuration principales afin que vous puissiez profiter pleinement de votre ordinateur.

- Password Manager

Le programme Password Manager permet d'enregistrer et de fournir automatiquement les informations d'authentication pour les programmes Windows et les sites Web.

Power Manager

Le programme Power Manager permet une gestion aïée,Souple et complète de votre ordinateur. Il vous permit d'ajuster les paramètres d'alimentation de votre ordinateur afin d'obtenir le meilleur équilibre entre les performances et les économies d'énergie.

Recovery Media

Le programme Recovery Media permet de restaurer le contenu de l'unité de disque dur à ses paramètres d'usine par défaut.

Le programme Rescue and Recovery désigne une solution de récapération automatique permettant de réaliser un diagnostic des incidents de l'ordinateur, d'obtenir de l'aide et de rétablier le fonctionnement de l'ordinateur en cas de panne du système, et ce, même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

SimpleTap

Le programme SimpleTap vous propose une solution rapide pour personneliser certains paramètres de base de l'ordinateur, par exemple couper le son des haut-parleurs, régler le volume, verrouiller le système d'exploitation,ancer un programme, ouvrir une page Web, ouvrir un fichier,etc. Vous pouvez également utiliser le programme SimpleTap pour acceder au Lenovo App Shop et y télécharger différentes applications.

Pour démarrer rapidement le programme SimpleTap, procédez de l'une des manières suivantes :

• Cliquez sur le point de lancement de SimpleTap rouge sur le bureau. Le point de lancement rouge est disponible sur le bureau dés que vous avez lancé le programme SimpleTap pour la première fois.
• Appuyez sur le bouton ThinkVantage si votre clavier en contient un.

Remarque : Le programme SimpleTap est uniquement disponible sur certains modèles livrés avec le système d'exploitation Windows 7 préinstallé. Si le programme SimpleTap n'est pas préinstallé sur votre réseau Windows 7, vous pouvez le télécharger à l'adresse suivante : http://www.lenovo.com/support.

- System Update

Le programme System Update permet deMAINIR à jour le logiciel installé sur votre ordinateur en téléchargeant et en installing des mises à jour logicielles (programmes Lenovo, pilotes de péripérisque, mises à jour UEFI BIOS et autres programmes tiers).

Le programme View Management Utility you permit d'organiser facilement les fenêtres ouvertes. Il divise l'écran en plusieurs zones, puis il redimensionne et place les fenêtres ouvertes dans différentes zones afin d'optimiser l'utilisation de votre bureau. Le programme peut également utiliser plusieurs écrans afin d'accroître votre productivité.

Emplacements

La présente section fournit des informations pour vous aider à localiser les connecteurs situés à l'avant et à l'arrière de votre ordinateur, les composants sur la carte mère ainsi que les composants et les unités internes de votre machine.

Remarque : L'apparente des composants internes de l'ordinateur peut différer légèrement des illustrations.

Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur

Figure 1 « Emplacement des connecteurs, des boutons de commande et des voyants à l'avant » à la page 10 présente l'emplacement des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur.

Figure 1. Emplacement des connecteurs, des boutons de commande et des voyants à l'avant

1 Microphones intégrés
2 Detecteur de lumière ambiente
3 Indicateur de camera intégrée
4 Dispositif de protection de laamera intégrée
5 Interrupteur d'alimentation
6Voyant d'activité de I'unité de disque dur
7 Menu en incrustation OSD

Entree

8 Bouton de changement de mode écran/ordinateur

Droite

9 Bouton de coupure du haut-parleur (mode ordinateur)

Gauge

10 Bouton de coupure du micro (mode ordinateur)

Quitter

Pour plus d'informations sur les boutons de commande avant, voir « Utilisation de votre ordinateur en mode écran » à la page 11.

Utilisation de votre ordinateur en mode écran

Votre ordinateur possede deux modes de fonctionnement : mode ordinateur ou mode écran. La presente section explique comment utiliser votre ordinateur en mode écran.

Pour utiliser votre ordinateur en mode écran, il vous faut un deuxième ordinateur. Branchez l'une des extrémités du cable DisplayPort sur le connecteur d'entrée DisplayPort situé à l'arrière de votre ordinateur, puis l'autre extrémité sur le connecteur DisplayPort du deuxième ordinateur. Utilisez le bouton de changement de mode écran/ordinateur à l'avant de l'ordinateur pour basculer entre le mode ordinateur et le mode écran.

Le tableau suivant affiche les fonctions de chaque commande lorsque vous ordinateur fonctionne en mode ordinateur ou en mode écran.

Icône	Commande	Description
目	Menu OSD (On-Screen Display)	Ouvrir le menu OSD principal.
←	Entrée	Confirmer une série.
D	Bouton de changement de mode écran/ordinateur	Basculer entre le mode ordinateur et le mode écran.
→	Droite	Déplacer vers la droite.
×	Bouton de coupure du haut-parleur (mode ordinateur)	Activer/désactiver les haut-parleurs internes.
←	Gauche	Déplacer vers la gauche.
×	Bouton de coupure du micro (mode ordinateur)	Activer/désactiver les microphones intégrés.
→	Quitter	Quitter le menu OSD principal.

Localisation des connecteurs à l'arrière de l'ordinateur

La Figure 2 « Emplacement des connecteurs à l'arrière » à la page 12 indique l'emplacement des connecteurs à l'arrière de l'ordinateur. Certains sont identifiés par une couleur pour vous aider à déterminer où brancher les câbles sur l'ordinateur.

Figure 2. Emplacement des connecteurs à l'arrière

1 Bouton d'éjection de l'unité de disque optique/d'arrêt
Augmenter le volume (mode ordinateur)
3 RÉduire le volume (mode ordinateur)
4 Ports clavier et souris PS/2 (facultatifs)
5 Port série (facultatif)
6 Connecteur d'alimentation
7 Emplacement de verrou avec cable intégré (verrou Kensington)
8 Port Ethernet
9 Connecteur de sortie DisplayPort

10 Connecteur d'entrée DisplayPort
11 Connecteurs USB 2.0 (ports USB 3 à 6)
12 Logement pour carte ExpressCard
13 Logement pour lecteur de cartes*
14 Connecteur USB 3.0 (port USB 2)
15 Connecteur de casque
16 Connecteur du micro
17 Connecteur USB 3.0 (port USB 1)

Le logement pour lecteur de cartes est destiné aux lecteurs de cartes 11 en 1 et prend en charge les cartes suivantes :

MultiMediaCard (MMC)
- MultiMediaCard de taille réduite (RS-MMC)
- MultiMediaCard-mobile (MMC-mobile)
MultiMediaCard-plus (MMC-plus)
- Carte SD (Secure Digital)
- Carte SDHC (Secure Digital High-Capacity)
- Carte Secure Digital eXtended-Capacity (SDXC)
Memory Stick (MS)
Memory Stick (MS) PRO
- Extreme Digital (x-D) Picture Card (type M)
- Extreme Digital (x-D) Picture Card (type H)

Connexion

Description

Connecteur de sortie DisplayPort

Connecteur d'entrée DisplayPort

Connecteur Ethernet

Connecteur du micro

Port clavier PS/2 (facultatif)

Port souris PS/2 (facultatif)

Port série (en option)

Permet de connecter un écran hautes performances, un écran Direct Drive ou tout autre pérophérique utilisant un connecteur DisplayPort.

Utilisé pour relier votre ordinateur à un connecteur d'écran DisplayPort sur un deuxième ordinateur pour que vous puissiez utiliser votre ordinateur en mode écran.

Permet de brancher un cable Ethernet pour un réseau local (LAN).

Remarque: Pour faire fonctionner l'ordinateur dans les limites de la norme FCC Classe B, utilisez un cable Ethernet de catégorie 5.

Permet de brancher un microphone sur l'ordinateur, pour enregistrrer des sons ou utiliser un logiciel de reconnaissance vocale.

Permet de connecter un clavier utilisant un port clavier PS/2.

Permet de connecter une souris, une boule de commande ou toute autre unité de pointage utilisant un port souris PS/2.

Permet de brancher un modem externe, une imprimante série ou tout autre péripérisque utilisant un port série à 9 broches.

Connexion

Description

Connecteur USB 2.0

Permet de connecter un périphérique nécessitant un connecteur USB 2.0, par exemple un clavier, une souris, un scanner ou une imprimante USB. Si vous disposez de plus de six périphériques USB, vous pouvez faire l'acquisition d'un concentrateur USB, que vous pouvez utiliser pour connecter des périphériques USB supplémentaires.

Connecteur USB 3.0

Permet de relier un périphérique nécessitant une connexion USB 2.0 ou 3.0 (clavier, scanner, souris, imprimante ou assistant électronique). Un connecteur USB 3.0 fournit des vitesses de transmission élevées pour réduire le temps nécessaire pour la transmission des données.

Localisation des composants

Cette section indique l'emplacement des differents composants internes de l'ordinateur. Pour-retirer le carter de l'ordinateur, voir « Retrait du carter de l'ordinateur » à la page 41.

Figure 3. Emplacement des composants pour les modeles équipés d'un écran 20 pouces

1 Socle fixé au chassinis (disponible sur certains modèles)
2 Carter de l'ordinateur
3 Batterie
4 Dissipateur thermique
5 Microprocesseur
6 Module de mémoire
Dissipateur thermique et bloc de ventilation pour processeur graphique (GPU) (disponible sur certains modèles)
8 Lecteur de cartes (disponible sur certains modèles)
9 ExpressCard (disponible sur certains modèles)
10 Carte WiFi (disponible sur certains modèles)
11 Bas du chassinis (disponible sur certains modèles)
12 Haut-parleur interne
13 Bloc d'E-S arrêté
14 Module Bluetooth (disponible sur certains modèles)

15 Bloc d'alimentation électrique
16 Haut-parleur interne
17 Connecteurs PS/2 arrêté et port série
18 Ventilateur du microprocesseur
19 Unité de disque dur
20 Support d'écran
21 Ecran LCD

22 Carte du convertisseur
23 Unité de disque optique (sur certains modèles)
24 Support de montage VESA (Video Electronics Standards Association)
25 Poignée
26 Caméra intégrée avec microphone (disponible sur certains modèles)
27 Detector de lumière (disponible sur certains modèles)

Figure 4. Emplacement des composants pour les modèles équipés d'un écran 23 pouces

1 Socle fixé au chássis (disponible sur certains modèles)
2 Carter de l'ordinateur
3 Batterie
4 Dissipateur thermique
5 Microprocesseur
6 Module de mémoire
Dissipateur thermique et bloc de ventilation pour processeur graphique (GPU) (disponible sur certains modèles)
8 Lecteur de cartes (disponible sur certains modèles)
9 ExpressCard (disponible sur certains modèles)
10 Carte WiFi (disponible sur certains modèles)
11 Bas du chassis (disponible sur certains modèles)
12 Haut-parleur interne
13 Bloc d'E-S arrêté

14 Module Bluetooth (disponible sur certains modèles)
15 Bloc d'alimentation électrique
16 Haut-parleur interne
17 Connecteurs PS/2 arrêté et port série
18 Ventilateur du microprocesseur
19 Unité de disque dur
20 Carte du convertisseur

21 Support d'écran
22 Ecran LCD
23 Unité de disque optique (sur certains modèles)
24 Support de montage VESA
25 Caméra intégrée avec microphone (disponible sur certains modèles)
26 Detecteur de lumière (disponible sur certains modèles)

Localisation des composants sur la carte mère

La Figure 5 « Emplacements des composants sur la carte mère » à la page 17 montre l'emplacement des différents composants de la carte mère.

Figure 5. Emplacements des composants sur la carte mère

1 Microprocesseur
2 Batterie
3 Connecteur mSATA
4 Connecteur de la carte du panneau de contrôle tactile (sur modèle tactile uniquement)
5 Connecteur de laamera integree
6 Connecteur du détecteur de lumière
7 Emplacements mémoire (2)
3 Cavalier d'effacement du CMOS (Complementary Metal Oxide Semiconductor) / de reprise
9 Connecteur de détecteur thermique
10 Connecteur du haut-parleur
11 Connecteur du lecteur de cartes
12 Connecteur pour carte ExpressCard
13 Connecteur du module Bluetooth
14 Connecteur d'affichage

15 Logement pour carte Mini PCI Express x1
16 Emplacement du bloc d'E-S arriere
17 Connecteur du panneau de contrôle du volume
18 Port clavier et souris PS/2
19 Connecteur du panneau de contrôle frontal
20 Connecteur série (COM2)
21 Connecteur d'alimentation SATA
22 Connecteur SATA 3.0 (pour connecter l'unité de disque dur)
23 Connecteur d'alimentation de la carte du convertisseur
24 Connecteur SATA 2.0 (pour connecter le disque optique)
25 Connecteur du ventilateur du GPU
26 Connecteur d'alimentation 14 broches
27 Connecteur du ventilateur du microprocesseur

Ajustement du socle fixé au chassin

Il se peut que votre ordinateur soit livré avec un socle fixé au chassin que vous pouvez ajuster pour votre comport. Tirez le support et reglez l'inclinaison de l'ordinateur selon un angle de 10 à 45^ comme illustré ci-dessous.

Remarque: Le socle fixé au chássis est disponible sur certains modèles uniquement.

ATTENTION :

Assurez-vous que l'ordinateur soit incliné d'au moins 10^ par rapport à la verticale; sinon, il risque d'être instable et de tomber.

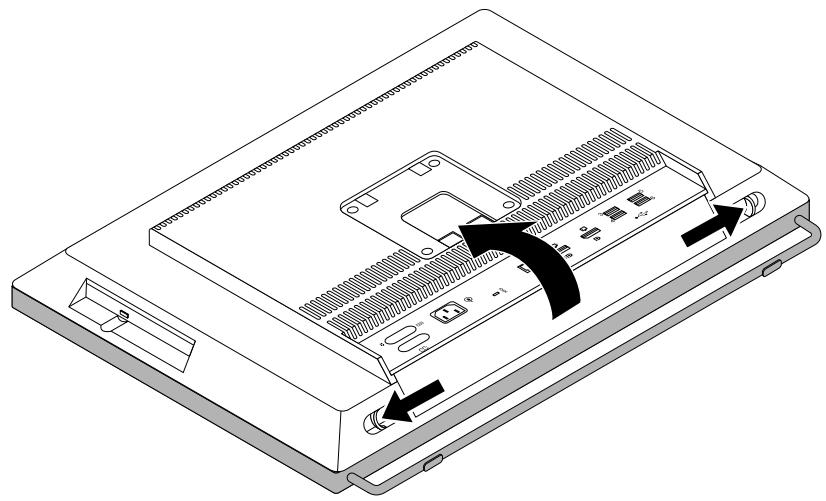

Figure 6. Ajustement du socle fixé au chassis

Etiquette d'indication du type et modele de machine

Une étiquette indiquant le type et le modele est apposée sur votre ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier votre ordinateur et de vous proposer un service plus rapide.

Voici un exemple d'étiquette indiquant le type et le modele de votre machine.

Figure 7. Etiquette d'indication du type et modele de machine

Chapitre 2. Utilisation de l'ordinateur

Le present chapitre explique comment utiliser certains des composants de l'ordinateur.

Foire aux questions

Les quelques conseils ci-dessous vous aideront à tirer le meilleur parti de votre ordinateur.

Mon guide d'utilisation est-il disponible dans d'autres langues ?

Les guides d'utilisation sont disponibles dans plusieurs langues sur le site Web du support Lenovo à l'adresse suivante :

http://www.lenovo.com/ThinkCentreUserGuides

Où se trouvent mes disques de récepération ?

Lenovo fournit un programme qui vous permet de creator des disques de récupération. Pour plus de détails, voir « Création d'un support de récupération » à la page 78.

En cas de défaillance du disque dur, vous pouvez également commander des disques de récapération en contactant le centre de service clients Lenovo. Pour savoir comment prendre contact avec le centre de service clients, voir Chapitre 11 « Assistance technique » à la page 121. Avant d'utiliser les disques de récapération, consultez la documentation fournie avec ces derniers.

Attention: Un module de récapération de produit peut contir plusieurs disques. Avant de démarrer le processus de récapération, vérifie que vous avez tous les disques à portée de main. Au cours de la procédure de récapération, vous pouvez en effet être invité à changer de disque.

Où puis-je trouver des réponses à mes questions sur le système d'exploitation Windows ?

Pour plus de détails concernant l'utilisation du système d'exploitation Windows, reportez-vous au centre d'aide et de support Windows, qui vous aidera à tirer le meilleur parti de votre ordinateur. Pour acceder au centre d'aide et de support Windows, procédez comme suit :

• Sous Windows 7, cliquez sur Demarrer Aide et support.
• Sous Windows 8, déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres → Aide.

Accès au panneau de configuration sous Windows 8

Sous Windows, you pouvez afficher et modifier les paramètres de l'ordinateur via le panneau de configuration. Pour acceder au panneau de configuration, procédez comme suit :

Sur le bureau

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options.
2. Cliquez sur Paramètres.

3. Cliquez sur Panneau de configuration.

4. Sur l'écran Demarrer

5. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options.

6. Cliquez sur Rechercher.

7. Sur l'écran des applications, faites défilier vers la droite, puis cliquez sur Panneau de configuration dans la section de Systeme Windows.

Utilisation du clavier

Selon le modele,Vote ordinateur est livre avec un clavier standard ou un clavier avec lecteur d'empreintes digitales.Les touches de raccourci Microsoft Windows sont disponibles sur les deux types de claviers.

La presente section fournit des informations sur les sujets suivants :

• « Utilisation des touches de raccourci Windows » à la page 22
• « Utilisation du bouton bleu ThinkVantage » à la page 22
• « Utilisation d'un lecteur d'empreintes digitales » à la page 22

Utilisation des touches de raccourci Windows

Le clavier standard et le clavier avec lecteur d'empreintes digitales comportent tous deux trois touches spécifiques au système d'exploitation Microsoft Windows.

• Les deux touches avec le logo Windows sont situées en regard de la touche Alt de part et d'autre de la barre d'espacement. Elles portent le logo Windows. Sous Windows 7, appuyez sur la touche Windows pour ouvrir le menu Demarrer. Sous Windows 8, appuyez sur la touche Windows pour basculer entre l'espace de travail en cours et l'écran Demarrer. Le style du logo Windows varie selon le type de clavier.
• La touche de menu contextual est trouve à côté de la touche Ctrl à droite de la barre d'espacement. Elle permet d'afficher le menu contextual pour le programme, l'icone ou l'objet actif.

Remarque : Vous pouvez utiliser la souris ou les touches de déplacement vers le haut et vers le bas pourmettre en évidence les options de menu. Pour fermer le menu Démarrer ou le menu contextualuel, cliquez surle bouton de la souris ou appuyez sur la touche Esc.

Utilisation du bouton bleu ThinkVantage

Cerains claviers comportent un bouton bleu ThinkVantage button qui vous permet d'ouvrir une aide exhaustive et un centre de documentation intégrés de Lenovo. Le bouton bleu ThinkVantage permet d'ouvrir le programme SimpleTap sous Windows 7 ou le programme Lenovo PC Device Experience sous Windows 8.

Utilisation d'un lecteur d'empreintes digitales

Certain ordinateurs sont équipés d'un clavier avec lecteur d'empreintes digitales. Pour plus d'informations sur le lecteur d'empreintes digitales, voir « Présentation des programmes Lenovo » à la page 7.

Pour ouvrir le programme ThinkVantage Fingerprint Software et utiliser le lecteur d'empreintes digitales, voir « Programmes Lenovo » à la page 5.

Suivez les instructions qui s'affichent à l'écran. Pour plus d'informations, consultez le système d'aide de ThinkVantage Fingerprint Software.

Utilisation de la souris à molette

La souris à molette est dotée des commandes de réglage suivantes :

1 Bouton principal

Permet de selectionner une option de menu ou de lancer un programme.

2 Molette

Permet de contrôle le défilament de la souris. La direction dans laquelle vous faites tournier la molette déterminée la direction du défilament.

3 Bouton secondaire

Permet d'afficher le menu contextuel d'un programme actif, d'une icône ou d'un objet.

Pour permeter les fonctions du bouton principal et du bouton secondaire et modifier d'autres paramètres par défaut, ouvrez la fenêtre des propriétés de la souris enclinquant sur Souris dans le Panneau de configuration de Windows.

Réglage de la fonction audio

La fonction audio (le son) constitue un élément important du fonctionnement de l'ordinateur. Vote ordinateur est équipé d'un contrôleur audio numérique intégré à la carte mère.

A propos de la fonction audio de l'ordinateur

Votre ordinateur est équipé de deux connecteurs audio : casque stéreo et micro. Le contrôleur audio numérique intégré vous permet d'écouter et d'enregistrer des sons et de la musique, de bénéficier du son dans les applications multimédia et d'utiliser des logiciels de reconnaissance vocale.

Réglage du volume à partir du bureau

Pour contrôler le volume sonore du Bureau, utilisez l'icone de volume de la barre des tâches, qui se trouve dans le coin inférieur droit du Bureau Windows. Cliquez sur l'icone de volume et déplacez le curseur vers le haut ou vers le bas pour contrôler le volume, ou cochez la case Muet pour désactiver le son. Si l'icone de volume ne se trouve pas dans la barre des tâches, voir « Ajout de l'icone de volume dans la barre des tâches » à la page 23.

Ajout de l'icone de volume dans la barre des tâches

Sous Windows 7, procedez comme suit pour ajouter l'icone de volume sonore dans la barre des tâches :

1. A partir du bureau Windows, cliquez sur Demarrer Panneau de configuration Apparance et personnelisation.
2. Dans la rubrique Barre des tâches et menu Demarrer, cliquez sur Personaliser les icônes de la barre des tâches.
3. Cliquez sur Activer ou désactiver les iconônes système, puis activez l'icone de volume.
4. Cliquez sur OK pour sauvegarder les nouveaux paramètres.

Sous Windows 8, procedez comme suit pour ajouter l'icone de volume sonore dans la barre des taches :

1. Ouvrez le panneau de configuration et cliquez sur Appariance et personnalisation.
2. Dans la section Barre des tâches, cliquez sur Personneliser les icônes de la barre des tâches.
3. Cliquez sur Activer ou désactiver les iconônes système, puis activez l'icone de volume.
4. Cliquez sur OK pour sauvegarder les nouveaux paramètres.

Réglage du volume à partir du Panneau de configuration

Voussoupiezreglerlevolume devoire ordinateuràpartir du Panneau de configuration.Pour ce faire, procededez comme suit :

1. Sous Windows 7, cliquez sur Demarrer Panneau de configuration Matériel et audio. Sous Windows 8, ouvre le panneau de configuration et cliquez sur Matériel et audio.
2. Dans section Son, cliquez sur Ajuster le volume du système.
3. Pour régler le volume de votre ordinateur, déplacez les curseurs vers le haut ou vers le bas.

Utilisation de CD et de DVD

Votre ordinateur est peut-etre équipé d'une unité de DVD-ROM ou d'une unité de DVD inscriptible. Ces unités prènnant en charge des CD ou des DVD de 12 cm conformes aux normes du secteur. Si vous ordinateur est équipé d'une unité de DVD, celle-ci vous permet de dire les DVD-ROM, DVD-R, DVD-RAM, DVD-RW ainsi que tous les types de CD (CD-ROM, CD-RW, CD-R, CD audio, etc.). Si vous possédez également une unité de DVD inscriptible, vous pouvez enregistrer sur des DVD-R, des DVD-RW, des DVD-RAM de type II, des CD-RW standard et grande vitesse ainsi que sur des CD-R.

Lorsque you utilisez l'unité de DVD, suivez les instructions ci-après :

• N'exposez pas l'unité :

• à des températures extrêmes,

• à l'humidité,
• à la poussière,
• aux vibrations ou aux chocs,
• à une forte inclinaison,

• à la lumière directe.

• N'insérez pas d'objet dans l'unité (autre qu'un CD ou un DVD).

• Avant de déplacer l'ordinateur, retirez tout CD ou DVD inséré dans l'unité.

Manipulation et stockage des CD et des DVD

Les CD et DVD sont des supports durables et friables, mais ils nécessit des soins et une manipulation soigneuse. Lorsque vous manipuez et stockez un CD ou un DVD, suivez les instructions ci-dessous :

• Tenez le disque par la tranche. Ne touchez pas la face qui n'est pas imprimée.
• A l'aide d'un chiffon propre et doux, essuyez la poussière ou les traces de doigt en partant du centre vers les bords. N'effectuez pas de mouvements circulaires lorsque vous essuyez le disque. Vous pourriez perdre des données.
• N'écrivez pas sur le disque et ne collez rien dessus.
• Ne rayez pas la surface du disque.
• Ne stockez pas ou n'exposez pas le disque à la lumière directe.

• N'utilise pas de benzène, de diluants ou d'autres agents nettoyants sur le disque.

• Evitez de laisser tomber le disque ou de le plier.

• N'insérez pas de disques endommages dans l'unité. Les disques voilés, rayés ou sales risquent d'endommager l'unité.

Lecture d'un CD ou d'un DVD

Si vous ordinateur est équipé d'une unité de DVD, vous pouvez écouter des CD audio ou regarder des films sur DVD. Pour dire un CD ou un DVD, précédez comme suit :

1. Appuyez sur le bouton d'éjection/chargement de l'unité de DVD pour ouvrir le plateau.
2. Lorsque le plateau est entiement sorti, inserez le CD ou le DVD. Certaines unites de DVD possedent un moyeu a ergots au centre du plateau. Si tel est le cas pour votre unité, tenez le plateau d'une main puis appuyez au centre du CD ou du DVD jusqu'à ce qu'il s'enclenché dans le logement.
3. Appuyez à nouveau sur le bouton d'éjection/chargement ou poussez doucement sur le plateau pour le referrer. Le programme de lecture de CD ou de DVD démarre automatiquement. Pour plus d'informations, consultez le système d'aide de ce programme.

Pour retirer un CD ou un DVD de l'unité de DVD, procédez comme suit :

1. L'ordinaire étant sous tension, appuyez sur le bouton d'éjection/chargement. Lorsque le plateau s'ouvre, retirez délicatement le disque.
2. Refermez le plateau en appuyant sur le bouton d'éjection/chargement ou en poussant le plateau délicatement.

Remarque : Si le plateau ne couilisse pas hors de l'unité lorsque vous appuyez sur le bouton d'éjection/chargement, insérez la pointe d'un trombone dans l'orifice d'éjection d'urgence situé à l'avant de l'unité de CD-DVD. Veillez à n'utiliser ce procédé que lorsque l'unité est hors tension. Vous devez utiliser le bouton d'éjection/chargement au lieu de cette procédure sauf en cas d'urgence.

Enregistrement d'un CD ou d'un DVD

Si vous ordinateur est équipé d'une unité de DVD inscritible, celle-ci vous permet d'enregistrer des CD ou des DVD.

Pour enregistrer un CD ou un DVD, procédez comme suit :

• Sous Windows 7, vous avez le programme Corel DVD MovieFactory Lenovo Edition ou le programme de Power2Go instalé sur votre ordinateur.

• Pour executer le programme Corel DVD MovieFactory Lenovo Edition, cliquez sur Demarrer Tous les programmes Corel DVD MovieFactory Lenovo Edition Corel DVD MovieFactory Lenovo Edition. Suivez les instructions qui s'affichent à l'écran.

• Pour executer le programme Power2Go, cliquez sur Demarrer Tous les programmes PowerDVD Create Power2Go. Suivez les instructions qui s'affichent à l'écran.

• Sous Windows 8, lancez le programme Power2Go en procédant comme suit :

• Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Rechercher et entrez Power2Go.

• Cliquez sur Power2Go dans le panneau de gauche pour ouvrir le programme.
• Suívez les instructions qui s'affichent à l'écran.

Vou puez également utilise Windows Media® Player pour enregistrer des CD et des DVD de données. Pour plus d'informations, voir « Aide et support » à la page 121.

Utilisation de la fonction tactile monopoint et multipoint

Remarque : La fonction tactile monopoint ou multipoint est disponible sur certains modèles uniquement.

Il se peut que votre ordinateur soit doté de cette fonctionnalité selon le modele dont vous disposez. Si la fonctionnalité monopoint ou multipoint est disponible sur votre ordinateur, vous pouvez appuyer une fois sur l'écran tactile avec le doigt pour effectuer un clic simple. Appuyez deux fois de suite pour effectuer un double clic. Pour effectuer un clic droit, appuyez une fois sur l'écran tactile et maintainez votre doigt appuyé sur l'écran jusqu'à ce qu'un cercle apparaisse. Ensuite, relâchéz l'appui. Un menu contextual您可以 permutation alors d'effectuer des sélections.

Utilisation de la fonction tactile monopoint

Avec la fonction tactile monopoint, vous pouvez interagir avec l'ordinateur en vous servant d'un seul doigt.

Utilisation de la fonction tactile multipoint

Avec la fonction tactile multipoint, vous pouvez interagir avec l'ordinateur en vous servant d'un ou plusieurs doigs. Par exemple, vous pouvez effectuer un zoom avant, un zoom arrêté, faire défilier l'écran ou appliquer une rotation à l'écran à l'aide de deux doigs tandis que vous naviguez sur Internet ou que vous lisiez ou éditez un document.

Remarque : L'exces de poussière peut entraîner des dysfonctionnements de la fonction tactile. Nettoyez votre écran régulièrement en procédant comme suit :

1. Essuyez delicatement l'écran à l'aide d'un chiffon ou brosse sec et doux.
2. Soufflez sur les coins supérieurs gauche et droit pour conserver les capteurs tactiles 1 propres.

Figure 8. Enlever la poussière sur les capteurs tactiles

1. Nettoyez les bords interieurs 1 de l'écran avec unerosse douce et sèche, puis avec un chiffon doux et sec non pelucheux. Veillez à ne pas rayer les bords.

Figure 9. Nettoyage des bords intérieurs de I'écran

Le tableau suivant indique la fonctionnalité tactile prise en charge dans chaque édition du système d'exploitation.

Tableau 3. Edition du système d'exploitation et fonctionnalité tactile prise en charge

Edition du système d'exploitation	Fonctionnalité tactile prise en charge
Windows 7 Starter	Monopoint
Windows 7 Home Basic	Monopoint
Windows 7 Home Premium	Multipoint
Windows 7 Professionnel	Multipoint
Windows 7 Edition Intégrale	Multipoint
Windows 8	Multipoint
Windows 8 Professionnel	Multipoint

Chapitre 3. Vous et votre ordinateur

Le present chapitre fournit des informations sur l'accessibilité, le comfort et les mesures à prendre lorsque vous voyageez dans d'autres pays ou régions avec votre ordinateur.

Accessibilité et comport

De bonnes pratiques ergonomiques sont importantes pour tirer le meilleur parti de votre ordinateur personnel et éviter toute sensation d'inconfort. Agencez votre bureau et votre matériel afin de l'adapter à vos besoiniers personnels et au type de travail que vous effectuez. En outre, des habitués saines permettent d'optimiser les performances et d'obtenir un meilleur comfort lors de l'utilisation de l'ordinateur.

Les rubriques ci-après fournissant des informations relatives à l'organisation de votre bureau, l'installation de votre matériel, et la mise en place de bonnes habitudes de travail.

Lenovo s'engage à fournir un meilleur accès aux informations et aux technologies pour les personnes souffrant d'un handicap. En conséquence, les informations qui suivent permettent d'aider les utilisateurs ayant un handicap visuel, auditif ou de mobilité à tirer le meilleur parti de leur ordinateur.

Les technologies d'aide aux personnes handicapées permettent aux utilisateurs d'acceder à des informations de la manière la plus appropriée. Certaines sont fournies avec le système d'exploitation, d'autres peuvent être obtenues chez des fournisseurs ou sur le Web, à l'adresse suivante : http://www.lenovo.com/healthycomputing

Organisation de l'espace de travail

Pour exploiter au besoinaire, disposez le matériel et arrangeez libre espace de travail de la façon la plus adaptée à vos besoins et au type de travail effectué. Voitre comforts est très important ; cependant les sources de lumière, la circulation de l'air et l'emplacement des prises de courant peuvent également affecter toute manière d'organiser libre espace de travail.

Confort

Bien qu'il n'este pas de position de travail ideale pour tous, voici quelques conseils qui vous aideront a couver celle qui vous convient le mieux.

La position assise prolongée provoquant une certaine fatigue, le dossier et l'assise de votre siège doivent pouvoir s'ajuster indépendamment l'un de l'autre et bien vous soutenir. Le siège doit être courbé à l'avant pour un plus grand comfort des jambes. Réglez la hauteur de votre chaise ; vos cuisses doivent être parallètes au sol, et les pieds à plat sur le sol ou sur un repose-pieds.

Lorsque vous utilisez le clavier, gardez vos avant-bras paralleles au sol et vos poignets dans une position comfortable. Saisissez au clavier par pressions legères et gardez vos mains et vos doigs en position détendue. Modifiez l'angle de votre clavier pour être plus à l'aise en réglant la position des béquilles du clavier.

Disposez l'écran de façon que le haut soit situé légèrement en dessous du niveau de vos yeux. Placez l'écran à une distance comfortable (51 à 61 cm) face à vous pour que vous n'ayez pas à vous pencher pour le regarder. Positionnez également les autres équipements que vous utilisez régulièrement, tels que le téléphone ou une souris, pour qu'ils soient facilement accessibles.

Reflets et éclairage

Placez le monitour de sorte que l'éclairage issu des plafonniers, des fenêtres et de toute autre source d'éclairage ne gène pas la qualité de l'affichage. La lumière se réfléchissant depuis des surfaces brillantes peut provoquer des reflets génants sur votre écran. Si possible, placez l'écran perpendicular àux sources de lumière. Réduisez l'éclairage de la pierce en éteignant les lampes ou en les équipant d'ampoules de plus faible puissance. Si vous installez l'écran pres d'une fenêtre, utilisez des ridesaux ou des stores pour filtrer la lumière du soleil. Vous pouvez ajuster la luminosité et le contraste de votre écran en fonction du changement de lumière au fil de la journée.

S'il vous est impossible d'eviter les reflets ou de modifier l'éclairage, placez un contrôle anti-reflets sur l'écran. Cependant, ces filtres peuvent affecter la clarté de l'image. Ne les utilisez qu'en dernier recours.

L'accumulation de poussière sur l'écran peut aggraver la gène liée aux reflets. Il est donc conseillé de nettoyer régulièrement l'écran à l'aide d'un chiffon deux selon les instructions données dans la documentation concernant l'écran.

Circulation de l'air

L'ordinateur et l'écran produit de la chaleur. Sur votre ordinateur, un ventilateur aspire l'air froid et rejette l'air chaud. L'écran laisse l'air chaud s'échapper par des fentes d'aération; Si vous empêchez l'air de circuler par la grille d'aération, cela risque d'entrainer une surchauffe de votre équipement et de provoquer des dysfonctionnements ou de l'endommager. Installez l'ordinateur et l'écran de manière à ce que rien ne vienne obstruer les grilles d'aération; en général, 5 cm suffisent. Veillez d'autre part à ce que le souffle d'air chaud ne soit pas dirigé vers des personnes.

Prises électriques et longueur des cables

L'emplacement des prises de courant, la longueur des cordons d'alimentation et des cables à connecter au moniteur, à l'imprimante et aux autres unités pourront déterminer l'emplacement final de votre ordinateur.

Lorsque vous organisez votre espace de travail :

• Evitez d'utiliser des rallonges. Lorsque c'est possible, branche directement le cordon d'alimentation de l'ordinateur sur un socle de prise de courant.
• Veillez à ce que les cordons et les cables ne gennent pas le passage; ils risquent d'être déplacés accidentellement.

Pour plus d'informations sur les cordons d'alimentation, voir « Cordons et blocs d'alimentation » à la page vi.

Enregistrement de votre ordinateur

Lorsque vous enregistrez votre ordinaire, les informations que vous fournissez sont entrees dans une base de données, ce qui permet à Lenovo de vous contacter dans l'eventualité où votre ordinateur devrait être returné ou en cas d'incident grave identifié pour votre type de machine. Lorsque vous enregistrez votre ordinateur auprès de Lenovo, vous bénéficiaz d'un service plus rapide lorsque vous contactez Lenovo pour obtenir de l'aide. En outre, dans certains pays, des privilèges et services étendus sont proposés aux utilisateurs enregistrrés.

Pour enregistrer votre ordinateur auprès de Lenovo, procedez comme suit :

• Accédez au site http://www.lenovo.com/register et suivez les instructions à l'écran pour enregistrer votre ordinateur.

• Connectez-vous à Internet et enregistrez votre ordinateur via un programme d'enregistrement préinstallé.

• Sous Windows 7: Le programme Lenovo Product Registration préinstallé se lance automatiquement lorsque vous avez utilisé votre ordinateur pendant un certain temps. Suivez les instructions à l'écran pour enregistrer votre ordinateur.

• Sous Windows 8: Ouvrez le programme Lenovo Support. Cliquez ensuite sur Enregistrement et suivez les instructions à l'écran pour enregistrer votre ordinateur.

Précautions à prendre en voyage

Lorsque vous voyagez dans un autre pays ou une autre région avec votre ordinateur, vousdezvez you informant au préalable sur les normes électriques locales. La présente section est divisée en deux parties :

• « Sélecteur de tension » à la page 31
• « Cordons d'alimentation » à la page 32

Sélecteur de tension

Certain ordinateurs sont équipés d'un sélection de tension qui est situé à côté du point de connexion du cordon d'alimentation de l'ordinateur et certains ordinateurs n'en ont pas. Avant d'installer votre ordinateur ou de le réinstaller dans un autre pays ou région, vous nevez vous assurer que celui-ci correspond à la tension disponible à votre source d'alimentation.

ATTENTION :

Voues ne connaissez pas la tension du courant, contactez votre compagnie d'électricité ou reportez-vous aux sites Web officiens ou à d'autres documentations pour les voyageurs.

Si vous ordinateur dispose d'un sélecteur de tension, assurez-vous qu'il est configuré pour correspondre à la tension de sortie de la prise de courant. Si celui-ci est mal configuré, votre ordinateur risque de mal fonctionner et d'être endommagé de façon irrémédiable. Ne connectez pas votre ordinateur à une prise électrique avant d'avoir vérifié que le sélecteur de tension correspond à la tension de la prise.

Si voitre ordinateur ne possede pas de selecteur de tension, consultez l'etiquette indiquant la tension en bas de I'ordinateur :

• Si l'étiquette indique une tension allant de «100-127 V» ou «200-240 V», vous doivent vérifier que la tension de la prise de courant correspond à la tension figurant sur l'étiquette de l'ordinateur. Si ce n'est pas le cas, ne connectez pas l'ordinateur à la prise, sauf si vous utilisez un convertisseur de tension externe.

• Si l'étiquette de tension indique à la fois «100-127 V» et «200-240 V», cette signifie que l'ordinateur peut fonctionner dans le monde entier et qu'il s'adapte automatiquement à la prise de courant, quel que soit le pays ou la région où il est connecté.

Cordons d'alimentation

Si le type de prise de courant utilisé dans le pays ou la région où vous给您 rendez n'est pas le même que celui que vous utilisez actuellement, il vous faudra acheter un adaptateur ou de nouveaux cordons d'alimentation. Vous pouvez commander des cordons d'alimentation directement auprès de Lenovo.

Pour plus d'informations sur les cordons d'alimentation et les numérodesérie, accedez au site suivant : http://www.lenovo.com/powercordnotice

Chapitre 4. Sécurité

Le present chapitre fournit des informations sur la façon de protégger l'ordinateur contre le vol et toute utilisation non autorisée.

Dispositifs de sécurité

Votre ordinateur est équipé des dispositifs de sécurité suivants :

• Agent Computrace intégré dans le microprogramme

L'agent Computrace est une solution de gestion des actifs informatiques et de récapération après vol. Il permet d'identifier les éventuelles modifications apportées à votre ordinateur, que ce soit au niveau du matériel, des logiciels ou de l'emplacement de l'ordinateur.

Remarque : Vous devrez peut-etre payer un abonnement pour activer l'agent Computrace.

• Interrupteur de détction de présence du carter (appele également commutateur de détction du carter)

L'interrupteur de détction de présence du carter permet d'éviter que vous ordinateur ne soit connecté au système d'exploitation lorsque le carter n'est pas correctement installé ou fermé. Pour activer le connecteur de cet interrupteur sur la carte mère, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarrage de Setup Utility » à la page 85.
2. Définissez le mot de passer de l'administrateur. Voir « Définition, modification et suppression d'un mot de passer » à la page 87.
3. Dans le sous-menu Security, Sélectionnez Chassis Intrusion Detection Enabled. Le connecteur de l'interrupteur de présence sur la carte mère est maintainant activé.

Un message d'erreur s'affiche lorsque l'interrupteur de détction de présence detecte que le carter de votre ordinateur n'est pas correctement installé ou fermé au moment de la mise sous tension. Pour ignorer le message d'erreur et vous connecter au système d'exploitation, procédez comme suit :

1. Installez ou fermez correctement le carter de votre ordinateur. Voir « Fin du remplacement de composants » à la page 74.

2. Appuyez sur F1 pour acceder à Setup Utility. Appuyez ensuite sur la touche F10 pour savegarder et quitter Setup Utility. Le message d'erreur n'est alors plus affché.

3. Possibilité d'activer ou de désactiver des péripériques et des ports USB
   Pour plus d'informations, voir « Activation ou désactivation d'une unité » à la page 87.

4. Lecteur d'empreintes digitales intégré (disponibles sur certains modèles)
   En fonction du modele de votre ordinateur, le clavier peut etre equiped'un lecteur d'empreintes digitales integre. En enregistrant vos empreintes digitales et en les associant au prealable a un mot de passa à la mise sous tension, a un mot de passage d'acces au disque dur ou aux deux, vous pouvez demarrer l'ordinateur, vous connecter au systeme et acceder à Setup Utility en passant libre doigt sur le lecteur sans saisir de mot de passage. L'authentication par empreintes digitales peut ainsi replacer les mots de passage et permettre un acces utiliser simple et securise.
5. Contrôle de la séquence d'amorçage
   Pour plus d'informations, voir « Sélection ou modification de la séquence d'amorçage » à la page 88.
6. Démarrage sans clavier ni souris
   Votre ordinateur peut se connecter au système d'exploitation meme lorsque le clavier et la souris ne sont pas connectés.
7. Module TPM (Trusted Platform Module)

Le module TPM (Trusted Platform Module) est un cryptoprocesseur sécurisé capable de stocker des clés de chiffrement visant à protéger les informations stockées sur votre ordinateur.

Installation d'un verrou avec cable intégré

Un verrou avec cable intégré, parfois appelé verrou Kensington, permet de sécuriser l'ordinateur à un bureau, une table ou tout autre point d'attache non permanent. Le verrou avec cable est relié à un emplacement de verrou avec cable intégré situé à l'arrière de l'ordinateur et il est commandé par une clé. Il permet également de verrouiller les boutons utilisés pour ouvrir le carter de l'ordinateur. Il s'agit du même type de verrou que celui utilisé sur la plupart des ordinateurs portables. Vous pouvez commander un verrou avec cable intégré directement auprès de Lenovo en effectuant une recherche sur Kensington à l'adresse suivante : http://www.lenovo.com/support

Figure 10. Verrou de cable intégré

Utilisation de mots de passer

Vouss pouvez définir plusieurs mots de passer via le système d'exploitation Microsoft Windows et le BIOS de votre ordinateur dans le but d'empêcher les personnes non autorisées d'utiliser votre ordinateur.

Mots de passer BIOS

BIOS Setup Utility permet de définir des mots de passer afin d'empêcher tout accès non autorisé à votre ordinateur et à vos données. Les types de mot de passage suivants sont disponibles :

• Power-On Password : Lorsqu'un mot de passer à la mise sous tension est défini, vous étes invite à entrer le mot de passer valide à chaque mise sous tension de l'ordinateur. L'ordinateur ne peut être utilisé tant que le mot de passer valide n'a pas été saisi. Pour plus d'informations, voir « Power-On Password » à la page 86.

• Hard Disk Password : La définition d'un mot de passer d'accès au disque dur empêche l'accès non autorisé aux données du disque dur. Lorsqu'un Hard Disk Password est défini, vous étes invite à entraîr le mot de passer valide chaque fois que vous essayez d'acceder au disque dur. Pour plus d'informations, voir « Hard Disk Password » à la page 86.

• Administrator Password : La définition d'un mot de passer administrateur dissuade les utilisateurs non autorisés de modifier des paramètres de configuration. Si vous étés responsable de la gestion des paramètres de configuration de plusieurs ordinateurs, il peut être utile de définir un Administrator Password. Pour plus d'informations, voir « Administrator Password » à la page 86.

Il n'est pas nécessaire de définir l'un ou l'autre de ces mots de passer pour utiliser l'ordinateur. Cependant, l'utilisation de mots de passer améliore la sécurité informatique.

Mots de passer Windows

Selon la version de votre système d'exploitation Windows, vous pouze utiliser de nombreuses fonctions, y compris le contrôle de l'accès à la connexion, l'accès aux ressources partagées, l'accès au réseau et les paramètres utilisateur. Pour plus d'informations, voir « Aide et support » à la page 121.

Configuration du lecteur d'empretes digitales

Si vous clavier est équipé d'un lecteur d'empreintes digitales, vous pouvez le configurer dans le programme Setup Utility.

Le sous-menu Fingerprint Setup situé dans le menu Security du programme Setup Utility contient les options suivantes :

• Preboot Authentication : permet d'activer ou de désactiver l'authentication par empreintes digitales pour l'accès au BIOS.
• Erase Fingerprint Data : efface les empreintes digitales stockées dans le lecteur d'empréintes digitales.

Pour configurer le lecteur d'empreintes digitales, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarriage de Setup Utility » à la page 85.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Security → Fingerprint Setup et appuyez sur Entrée. La fenêtre Fingerprint Setup s'affiche.
3. Sélectionnez Preboot Authentication ou Erase Fingerprint Data à votre convenance, puis appuyez sur Entrée.
4. Sélectionnez les paramètres de votre choix et appuyez sur Entrée.
5. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Lorsque vous y étes invite, appuyez sur Entrée pour confirmer la sortie.

Pare-feux : utilisation et définition

En fonction du niveau de sécurité requis, un pare-feu peut être matériel, logiciel ou les deux à la fois. Les pare-feux fonctionnent sur la base d'un ensemble de règles dont l'objectif est de déterminer quelles sont les connexions entrantes et sortantes autorisées. Les programmes de pare-feu protégent votre ordinateur contre les menaces liées à Internet, les accès non autorisés, les intrusions et les attaques via Internet. Ils constituent également une protection efficace contre les atteintes à la vie privée. Pour plus d'informations concernant l'utilisation du programme de pare-feu, reportez-vous au système d'aide correspondant.

Le pare-feu Windows est fourni avec le système d'exploitation Windows préinstallé sur votre ordinateur. Pour plus d'informations concernant l'utilisation du pare-feu Windows, reportez-vous à la section « Aide et support » à la page 121.

Protection des données contre les virus

Votre ordinateur est livre avec un logiciel antivirus qui protège votre machine en détectant et en éliminant les virus.

Lenovo fournit la version complète du logiciel antivirus sur votre ordinateur avec un abonnement gratuite pendant 30 jours. Au terme de ces 30 jours, vous devrez renewverer la licence pour continuer à receivevoir les mises à jour du logiciel antivirus.

Remarque : Pour une(Meilleure protection contre les nouveaux virus, pensez àmettre à jour les fichiers de définition des virus.

Pour plus d'informations concernant l'utilisation de votre logiciel antivirus, reportez-vous au système d'aide de ce logiciel.

Chapitre 5. Installation ou remplacement de matériel

Ce chapitre explique comment installer ou remplacer du matériel pour votre ordinateur.

Manipulation des composants sensibles à l'électricité statique

Ouvrez l'emballage antistatique contenant le nouveau composant uniquement lorsque le composant défectueux a été retire de l'ordinateur et lorsque vous étés sur le point d'installer le nouveau. Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de cause des dommages importants aux composants de l'ordinateur.

Lorsque you manipulez d'autres composants de l'ordinateur, prenez les précautions suivantes pour éviter de les endommager :

• Limitez vos mouvements, Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les composants avec précaution. Tenez les cartes PCI, les modules de mémoire, les cartes mère et les microproesses par leurs cotsés. Evitez de poser vos doigs ts sur la zone de circuits imprimés.
• Empêchez toute autre personne de toucher les autres composants de l'ordinateur.
• Lorsque vous installez un nouveau composant, mettez en contact son emballage antistatique avec l'obturator en métal d'un emplacement d'extension ou avec toute autre surface métallique non peinte de l'ordinateur ; maintenez ce contact pendant au moins deux secondes. Cela permet de réduire l'électricité statique présente dans l'emballage et votre corps.
• Si possible, retirez le nouveau composant de son emballage antistatique et installez-le directement sur l'ordinateur sans le déposer. Sinon, vous devez le poser sur son emballage antistatique, sur une surface plane et lisse.
• Ne mettez pas le composant en contact avec le carter de l'ordinateur ou toute autre surface métallique.

Installation ou remplacement de matériel

La presente section explique comment installer ou remplacer du matériel pour votre ordinateur. Vous pouvez augmenter les capacités de votre ordinateur et l'entrenir en installing ou en remplaçant du matériel.

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Remarques :

1. Utilisez uniquement des pieces fournies par Lenovo.
2. Pour ajouter ou remplacer du matériel supplémentaire, conformez-vous aux instructions appropriées de cette section, ainsi qu'à celles accompagnant votre nouvel équipement.

Installation d'options externes

Vouss pouvez connecter des options externes à votre ordinateur, par exemple des haut-parleurs externes, une imprimante ou un scanner. Pour certaines options externes, outre la connexion physique, vous devez installer des logiciels supplémentaires. Lorsque vous installez une option externe, reportez-vous aux sections « Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur » à la page 10 et « Localisation des connecteurs à l'arrière de l'ordinateur » à la page 12 pour identifier le connecteur requis. Suivez ensuite les instructions fournies avec l'option pour effectuer la connexion et installer les logiciels ou pilotes de périhérique nécessaires.

Retrait et réinstallation du socle fixé au châssis

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section indique comment restorer et réinstaller le socle fixé au chinois.

Remarque: Le socle fixé au châssis est disponible sur certains modèles uniquement.

Pour retiret et reinstaller le socle fixe au chassis, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Appuyez sur le bouton de libération vers le haut de l'ordinateur et retirez le socle fixé au chassin de l'ordinateur.

Figure 11. Retrait du socle fixé au chassin

1. Pour réinstaller le socle fixé au chassin, alignez les deux clips sur le haut du socle fixé au chassin avec les deux trous sur le boitier, puis appuyez sur le bouton de libération vers le haut de l'ordinateur jusqu'à ce que le socle fixé au chassin soit maintainu en place.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Installation du socle de l'écran

Attention :

N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section indique comment installer le socle de l'écran.

Remarque: Le socle de l'écran est disponible sur certains modèles uniquement.

Pour installer le socle de l'écran, procédez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Si vous ordinaire est équipé d'un socle fixé au chassin, appuyez sur le bouton de libération vers le haut de l'ordinaire et retirez le socle fixé au chassin de l'ordinaire.

Figure 12. Retrait du socle fixé au chassin

1. Pour installer le socle de l'écran, alignez les deux clips sur le haut du socle avec les deux trous sur le boîtier, puis appuyez sur le bouton de libération vers le haut de l'ordinateur jusqu'à ce que le socle de l'écran soit maintenu en place.

Figure 13. Installation du socle de l'écran

1. ÀpRES avoir installé le socle d'écran, soulevez l'ordinateur en position verticale et retirez le verrou du socle de l'écran pour régler la taille du socle. Le socle ce l'écran a une plage de réglage en hauteur de 110 mm.

Figure 14. Retrait du verrou du socle de l'écran

1. Si besoin, ouvre le serre-câbles et placez les câbles raccordés à l'ordinateur via le serre-câbles pour que votre espace de travail soit en ordre.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Retrait du carter de l'ordinateur

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives au retrait du carter de l'ordinateur.

ATTENTION :

Mettez l'ordinateur hors tension et patientez trois à cinq minutes jusqu'àu refroidissement de l'ordinateur avant de retarder le carter.

Pour-retirer le carter de l'ordinateur,procédez comme suit:

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.

2. Debranche tous les cordons d'alimentation des prises secteur.

3. Débranchez les cordons d'alimentation, les cables d'entrée-sortie et tous les autres cables reliés à l'ordinateur. Voir « Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur » à la page 10 et « Localization des connecteurs à l'arrêté de l'ordinateur » à la page 12.

4. Retirez tous les dispositifs de verrouillage qui maintainennent le carter de l'ordinateur en place (verrou avec cable intégré, par exemple). Voir « Installation d'un verrou avec cable intégré » à la page 34.
5. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
6. Retirez le socle fixé au chassin. Voir « Retrait et réinstallation du socle fixé au chassin » à la page 38.
7. Appuyez sur les deux boutons de libération du carter comme indiqué sur le schéma, faites glisser le carter vers le haut de l'ordinateur, puis soulevez-le pour le retirer du boîtier.

Figure 15. Retrait du carter de l'ordinateur

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Retrait et réinstallation du socle

Attention :

N'ouvre pas l'ordinaire et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section indique comment restorer et réinstaller le socle.

Remarque: Le socle est disponible sur certains modèles uniquement.

Pour retiret et réinstaller le socle, procédez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.

3. Retirez le socle fixé au chassin. Voir « Retrait et réinstallation du socle fixé au chassin » à la page 38.

4. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.

5. Repérez le socle. Voir « Localisation des composants » à la page 14.
6. Retirez les quatre vis qui fixent le socle au boitier, puis faites glisser le socle pour l'extraire du boitier.

Figure 16. Retrait du socle

1. Pour réinstaller le socle, alignez les quatre orifices de vis du socle avec ceux du boîtier, puis remettez en place les vis qui fixent le socle au boîtier.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Retrait et réinstallation de la poignée

Attention :

N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section indique commentPTRer et reinstaller la poignee.

Remarque: La poignée est disponible uniquement sur les modèles équipés d'un écran 20 pouces.

Pour retiret et réinstaller la poignée, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez la poignée. Voir « Localisation des composants » à la page 14.
5. Retirez les deux vis qui fixent la poignée au boîtier, puis faites glisser la poignée pour la désengager du boîtier.

Figure 17. Retrait de la poignée

1. Pour réinstaller la poignée, alignez les deux orifices de vis sur la poignée avec ceux du boîtier, puis remettez en place les deux vis qui Maintiennent en place la poignée sur le boîtier.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Retrait et réinstallation du bloc d'E-S arrêté

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section indique comment-retirer et réinstaller le bloc d'E-S arrrière.

Pour retiret et reinstaller le bloc d'E-S arrriere, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Debranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez le bloc d'E-S arrêtre. Voir « Localisation des composants » à la page 14.
5. Retirez les vis 1 qui permet de fixer le bloc d'E-S arrriere au boitier. Ensuite, soulevez le bloc d'E-S arrriere vers le haut pour l'extraire du bloc d'E-S arrriere.

Figure 18. Retrait du bloc d'E-S arrêté

1. Pour réinstaller le bloc d'E-S arrêté, alignez les orifices de vis du bloc d'E-S arrêté avec ceux du boîtier. Appuyez ensuite sur la partie supérieure du bloc d'E-S arrêté vers le bas jusqu'à ce qu'il s'enclenche.
2. Installez les vis pour fixer le bloc d'E-S arrêté au boîtier.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Installation ou remplacement d'un module de mémoire

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives à l'installation ou au remplacement d'un module de mémoire.

Votre ordinateur comporte deux emplacements permettant l'installation ou le remplacement de barrettes de mémoire SODIMM DDR3 pour obtenir jusqu'à 16 Go de mémoire système. Si vous installez ou remplacez un module de mémoire, utilisez des barrettes de mémoire DDR3 SODIMM de 2, 4 ou 8 Go, combinés à votre convenance pour Broker une mémoire système pouvant atteindre jusqu'à 16 Go.

Pour installer ou remplacer un module de mémoire, procédez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.

2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.

3. Retirez le socle fixé au chassin. Voir « Retrait et réinstallation du socle fixé au chassin » à la page 38.

4. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
5. Repérez les modules de mémoire. Voir « Localisation des composants » à la page 14.
6. Ouvrez les pattes de retenue. Si vous remplacez un ancien module de mémoire, ouvre les pattes de retenue et retirez le module à remplacer comme illustré.

Figure 19. Retrait du module de mémoire

1. Insérez l'extrémité dotée d'une encoche 2 du nouveau module de mémoire dans le logement 1. Appuyez fermement sur le module de mémoire et faites-le pivoter jusqu'à ce qu'il s'enclenché. Vérifiez qu'il est correctement fixé.

Figure 20. Installation d'un module de mémoire

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement de l'unité de disque dur

Attention :

N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La présente section explique comment replacer l'unité de disque dur.

Pour remplaçer l'unité de disque dur, procédez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table. I'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez l'unité de disque dur dans l'ordinateur. Voir « Localisation des composants » à la page 14.

5. Effectuez l'une des opérations suivantes :

6. Si vous ordinateur est équipé d'un écran 20 pouces, appuyez sur les clips du système de retenue de l'unité de disque dur vers l'intérieur, puis faites glisser l'unité de disque dur vers le haut pour la retirer du boîtier.

Figure 21. Retrait de l'unité de disque dur (écran 20 pouces)

Si voire ordinateur est equiped d'un ecran 23 pouces, appuyez sur les clips du syste me de retenue de l'unité de disque dur vers I'intérieur, puis faites glisser I'unité de disque dur vers la gauche pour la retirer du boitier.

Figure 22. Retrait de l'unité de disque dur (écran 23 pouces)

1. Déconnectez le cable d'interface et le cordon d'alimentation de l'unité de disque dur.
2. Faites courber les côts du système de retenue de l'unité de disque dur en tirant dessus de façon à dégager cette dernière deson système de retenue.
3. Pour installer la nouvelle unité de disque dur dans le système de retenue, faites courber ce dernier et alignez les broches 1, 2, 3 et 4 du système de retenue sur les trous correspondants de l'unité de disque dur.

Figure 23. Installation de l'unité de disque dur dans le système de retenue

1. Connectez les cables d'interface et d'alimentation à la nouvelle unité de disque dur.

2. Pour installer l'unité de disque dur dans le boitier, procédez comme suit :

3. Si vous ordinateur est équipé d'un écran 20 pouces, alignez les deux broches sur le système de retenue de l'unité de disque dur avec les trous correspondants du boîtier, puis appuyez sur le système de retenue de l'unité de disque dur jusqu'à ce qu'il s'enclença.

Figure 24. Installation de l'unité de disque dur (écran 20 pouces)

• Si vous ordinateur est équipé d'un écran 23 pouces, alignez les quatre broches sur le système de retenue de l'unité de disque dur avec les clips correspondants du boîtier, puis faites glisser le système de retenue de l'unité de disque dur vers la croite jusqu'à ce qu'il s'enclença.

Figure 25. Installation de l'unité de disque dur (écran 23 pouces)

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement de l'unité de disque optique

Attention :

N'ouvre pas l'ordinaire et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section explique comment replacer l'unité de disque optique.

Remarque: L'unité de disque optique est disponible uniquement sur certains modèles.

Pour remplaçer l'unité de disque optique, procédez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez l'unité de disque optique. Voir « Localisation des composants » à la page 14.
5. Appuyez sur le bouton de libération de l'unité de disque optique 1 vers le haut de l'ordinateur et faites glisser l'unité vers l'extérieur pour la dégager de la baie.

Figure 26. Retrait de l'unité de disque optique

1. Pour installer une nouvelle unité de disque optique, faites-la glisser dans la baie jusqu'à ce qu'elle se mette en place.

Figure 27. Installation de I'unité de disque optique

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement de la carte du convertisseur

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section explique comment remplacer la carte du convertisseur.

Pour remplacer la carte du convertisseur, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Retirez l'unité de disque optique. Voir « Remplacement de l'unité de disque optique » à la page 50.
5. Repérez la carte du convertisseur. Voir « Localisation des composants » à la page 14.
6. Retirez les trois vis 1 qui maintainnent la carte du convertisseur sur le boitier et debranchez les cables. Ensuite, retirez la carte du convertisseur fixe au boitier.

Figure 28. Retrait de la carte du convertisseur

1. Branchez les cables de la nouvelle carte du convertisseur et alignez les trois orifices de vis sur la nouvelle carte du convertisseur avec ceux du boitier.
2. Installez les trois vis de fixation de la nouvelle carte du convertisseur sur le boitier.
3. Réinstallé le disque optique. Voir « Remplacement de l'unité de disque optique » à la page 50.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement du dissipateur thermique

Attention :

N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La presente section explique comment remplaner le dissipateur thermique.

ATTENTION :

Le dissipateur thermique peut être très chaud. Mettez l'ordinateur hors tension et patientez trois à cinq minutes jusqu'au refroidissement de l'ordinateur avant desteroler le carter.

Pour remplacer le dissipateur thermique, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Debranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Localisez le dissipateur thermique. Voir « Localisation des composants » à la page 14.
5. Procedez comme suit pour-retirer les quatre vis de fixation du dissipateur thermique à la carte mère :

a. Desserrez la vis 1, ensuite, retirez complètement la vis 2 et ensuite retirez la vis 1.
b. Desserrez la vis 3, ensuite, retirez complètement la vis 4 et ensuite retirez la vis 3.

Remarque : Retirez avec précaution les quatre vis de fixation de la carte mère afin d'eviter de l'endommager. Les quatre vis ne peuvent pas etre retirees du dissipateur thermique.

Figure 29. Retrait du dissipateur thermique

1. Retirez le dissipateur thermique defaillant de la carte mère.

Remarques :

a. Vous devrez peut-etre tordre légèrement le dissipateur thermique pour le libérer du microprocesseur.
b. Ne touche pas à la pâte thermique lors de la manipulation du dissipateur thermique.

1. Positionnez le nouveau dissipateur thermique sur la carte mère de façon à ce que les quatre vis soient alignées sur les trous correspondants de la carte mère.
2. Procedez comme suit pour installer les quatre vis de fixation du dissipateur thermique à la carte mère (voir Figure 29 « Retrait du dissipateur thermique » à la page 53).

a. Resserrez partiellement la vis 1, ensuite, resserrez complètement la vis 2 et ensuite resserrez complètement la vis 1.
b. Resserrez partiellement la vis 3, ensuite, resserrez complètement la vis 4 et ensuite resserrez complètement la vis 3.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement du microprocesseur

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La présente section explique comment remplacer le microprocesseur.

ATTENTION :

Le dissipateur thermique et le microprocesseur peuvent être très chauds. Mettez l'ordinateur hors tension et patientez trois à cinq minutes jusqu'àu refroidissement de l'ordinateur avant desteroler le carter.

Pour remplacer le microprocesseur, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez la carte mère et débranchez tous les câbles qui y sont connectés. Voir « Localisation des composants sur la carte mère » à la page 17.
5. Retirez le dissipateur thermique pour acceder plus facilement au microprocesseur. Voir « Remplacement du dissipateur thermique » à la page 52.

Remarque : Couchez le dissipateur thermique sur le cote afin que la pate thermique située sous ces composants n'entre au contact d'aucun élément.

1. Soulevez la petite poignée 1 et ouvre la fixation 2 pour acceder au microproceseur 3.

Figure 30. Accès au microprocesseur

1. Soulevez le microprocesseur à la verticale hors de son connecteur.

Figure 31. Retrait du microprocesseur

Remarques :

a. L'apparence de votre microprocesseur et de son connecteur peut etre differente de cette illustrée.
b. Notez l'orientation du microprocesseur dans le connecteur. Vous pouvez repérer le petit triangle 1 situé à l'un des coins du microprocesseur ou notes l'orientation des encoches 2 situées sur le microprocesseur. Il est important de respecter cette orientation lors de l'installation du nouveau microprocesseur sur la carte mère.

c. Vous ne devez manipuler le microprocesseur que par ses bords. Ne touche pas aux contacts en or situés sur le dessous.
d. Faites attention à ne rien faire tomber sur le connecteur du microprocesseur lorsqu'il est exposé. Les broches du connecteur doivent rester aussi propres que possible.

1. Assurez-vous que la petite poignée est soulevée et que la patte de retenue du microprocesseur est entiement ouverte.
2. Retirez la protection qui recouvre les contacts en or du nouveau microproesseseur.

3. Saisissez le nouveau microprocesseur par les côtes et alignez le petit triangleitué dans l'un de ses coins avec le petit triangle correspondantitué sur l'un des coins du connecteur du microprocesseur.

4. Abaissez le nouveau microprocesseur dans son connecteur sur la carte mère.

Figure 32. Installation du microprocesseur

1. Refermez le système de retenue du microprocesseur et verrouillez-le à l'aide la petite poignée pour que le microprocesseur soit bien enclenché dans son connecteur.
2. Réinstallez le dissipateur thermique. Voir « Remplacement du dissipateur thermique » à la page 52.
3. Raccordez tous les câbles qui ont été déconnectés de la carte principale.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 74.

Remplacement des haut-parleurs internes

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La presente section indique comment remplaner les haut-parleurs internes.

Pour remplaçer les haut-parleurs internes,procédez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez les haut-parleurs internes. Voir « Localisation des composants » à la page 14.

5. Notez l'emplacement de branchement des cables des haut-parleurs. Reprez également la disposition du cablage. Déconnectez les cables des haut-parleurs internes de la carte mère.

6. Otez les deux vis qui fixent chaque haut-parleur interne au panneau frontal, puis retirez les haut-parleurs de l'ordinateur.

Figure 33. Retrait des haut-parleurs

1. Dispossez comme il convient les câbles des nouveaux haut-parleurs internes et positionnez ensuite ces derniers sur le panneau frontal afin que les trous des deux vis de chaque haut-parleur interne soient alignés avec ceux du panneau frontal.
2. Réinstallé les deux vis pour fixer les haut-parleurs internes au panneau frontal.
3. Reconnectez les cables des haut-parleurs internes à la carte mère. Voir « Localisation des composants sur la carte mère » à la page 17.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement du capteur thermique

Attention :

N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit des instructions relatives au remplacement du capteur thermique.

Pour remplacer le capteur thermique, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Localisez le capteur thermique. Voir « Localisation des composants » à la page 14.
5. Observe le cheminement des cables du capteur thermique, puis débranchez le cable du capteur thermique de la carte mère.
6. Retirez les vis 1 qui fixent le support de montage VESA, puis retirez ce dernier du booitier.

Remarque: L'emplacement des vis 1 de fixation du support de montage VESA au boitier est différent entre les modèle équipés d'un écran 20 pouce et les modèle équipés d'un écran de 23 pouce.

Figure 34. Retrait du support de montage VESA

1. Appuyez sur l'un des clips du capteur thermique vers l'intérieur pour désengager le capteur thermique du support de montage VESA.

Remarque : L'emplacement du capteur thermique sur votre ordinateur peut etre légèrement différent de l'illustration.

Figure 35. Retrait du capteur thermique

1. Pour installer un nouveau capteur thermique, insérez l'un des clips du nouveau capteur thermique dans le trou correspondant du support de montage VESA, puis appuyez sur le capteur thermique vers le support de montage VESA jusqu'à ce qu'il s'enclenché.

Remarque : L'emplacement du capteur thermique sur votre ordinateur peut etre légèrement différent de l'illustration.

Figure 36. Installation du capteur thermique

1. Branchez le cable du capteur thermique à la carte mètre. Voir « Localisation des composants sur la carte mère » à la page 17.
2. Alignez les orifices de vis du support de montage VESA avec ceux du boîtier, puis installez les vis qui fixent le support de montage VESA au boîtier.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement de laamera intégrée

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions de remplacement de laamera intégrée.

Remarque: Laamera intégrée est disponible sur certains modèles uniquement.

Pour remplaçer laamera intégrée, procédez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.

2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.

3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez laamera intégrée. Voir « Localisation des composants » à la page 14.

Remarque : Vous devrez peut-etre retarder la poignée pour acceder à laamera intégrée. Pour retarder la poignée, voir « Retrait et réinstallation de la poignée » à la page 43.

1. Notez la disposition du cablage de laamera intégrée et déconnectez ensuite le cable de la carte système. Voir « Localisation des composants sur la carte mère » à la page 17.
2. Otez les deux vis 1 qui fixent la camera intégrée avec micro au panneau frontal, puis retirez la camera intégrée de l'ordinateur.

Figure 37. Retrait de laamera intégrée

1. Installé le cable de la nouvelleamera intégrée, puis remettez cette dernière en place. Alignez les deux orifices de vis de la nouvelleamera intégrée avec ceux du panneau frontal.
2. Réinstalléz les deux vis pour fixer la nouvelleamera intégrée au panneau frontal.
3. Connectez le cable de laamera intégrée à la carte mère. Voir « Localisation des composants sur la carte mère » à la page 17.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement de la carte WI-FI

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La présente section explique comment replacer la carte WI-Fl.

Remarque: La carte WI-Fi est disponible sur certains modèles uniquement.

Pour remplaçer la carte WI-Fi,procédez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Debranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Retirez le bloc d'E-S arrrière. Voir « Retrait et réinstallation du bloc d'E-S arrrière » à la page 44.
5. Repérez la carte WI-Fl sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 17.
6. Debranche les deux cables de la carte WI-Fl, puis retirez la vis qui fixe la carte WI-Fl à la carte mère.

Figure 38. Retrait des câbles de la carte WI-Fl

1. Faites pivoter doucement la carte WI-Fl vers le haut et soulevez-la pour l'extraire du logement pour carte Mini PCI Express x1.

Figure 39. Retrait de la carte WI-Fl

1. Insérez l'extrémité dotée d'une encoche de la nouvelle carte WI-Fl dans le logement pour carte Mini PCI Express x1. Appuyez fermement sur la carte WI-Fl et faites-la pivoter pour aligner l'orifice de vis de la nouvelle carte WI-Fl avec celui de la carte mère.
2. Installez la vis pour fixer la nouvelle carte WI-FI à la carte mère.
3. Connectez les deux cables à la nouvelle carte WI-Fl.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement du détecteur de lumière ambiente

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La presente section explique comment replacer le détecteur de lumière ambiente.

Remarque: Le détecteur de lumière ambiente est disponible sur certains modèles uniquement.

Pour remplacer le détecteur de lumière ambiente, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez le détecteur de lumière ambiente. Voir « Localisation des composants » à la page 14.

Remarque : Vous devrez peut-etre retarder la poignee pour acceder au détecteur de lumière ambiente. Pour retarder la poignee, voir « Retrait et réinstallation de la poignee » à la page 43.

1. Otez liéacatement les deux vis qui Maintiennent le detecteur de lumiere ambiente en place, puis retirez ce dernier de I'ordinateur.

Figure 40. Retrait du détecteur de lumière ambiente

1. Déconnectez le cable du détecteur de lumière ambiente de la carte mètre.
2. Alignez les orifices de vis du nouveau détecteur de lumière ambiente avec les trous correspondants du panneau frontal, puis remettez en place les deux vis qui maintainnent en place le détecteur.
3. Connectez le cable du nouveau détecteur de lumière ambiente à la carte système. Voir « Localisation des composants sur la carte mère » à la page 17.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement du module Bluetooth

Attention :

N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La présente section explique comment replacer le module Bluetooth.

Remarque: Le module Bluetooth est disponible sur certains modèles uniquement.

Pour remplacer le module Bluetooth, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.

2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.

3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Retirez le bloc d'E-S arrriere. Voir « Retrait et réinstallation du bloc d'E-S arrrière » à la page 44.
5. Repérez le module Bluetooth. Voir « Localisation des composants » à la page 14.
6. Notez la disposition du câblage du module Bluetooth et déconnectez le cable de la carte mère.
7. Librez délicatement le module Bluetooth et retirez-le de l'ordinateur.

Figure 41. Retrait du module Bluetooth

1. Placez le nouveau module Bluetooth dans le panneau frontal de l'ordinateur et appuyez ensuite dessus jusqu'à ce qu'il s'enclenché.
2. Connectez le cable du nouveau module Bluetooth à la carte mère. Voir « Localisation des composants sur la carte mère » à la page 17.
3. Réinstallez le carter du bloc d'E-S arrêté. Voir « Retrait et réinstallation du bloc d'E-S arrêté » à la page 44.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement du lecteur de cartes

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La présente section explique comment replacer le lecteur de cartes.

Remarque: Le lecteur de carte n'est disponible que sur certains modèles.

Pour remplacer le lecteur de cartes, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.

2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.

3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez le lecteur de cartes. Voir « Localisation des composants » à la page 14.
5. Débranchez le cable du lecteur de cartes.
6. Otez les deux vis 1 qui fixent le lecteur de cartes et retirez ce dernier de l'ordinateur.

Figure 42. Retrait du lecteur de cartes

1. Alignez les orifices de vis du nouveau lecteur de cartes avec ceux de la carte mère, puis installez les deux vis de fixation du lecteur de cartes.
2. Branchez le cable du lecteur de cartes sur le nouveau lecteur de cartes.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement de la carte ExpressCard

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La présente section explique comment replacer la carte ExpressCard.

Remarque: La carte ExpressCard est disponible sur certains modèles uniquement.

Pour remplacer la carte ExpressCard, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez la carte ExpressCard. Voir « Localisation des composants » à la page 14.
5. Otez avec précaution les quatre vis 1 qui fixent la carte ExpressCard à la carte mère et retirez-la de cette dernière.

Figure 43. Retrait de la carte ExpressCard

1. Connectez la nouvelle carte ExpressCard au connecteur ExpressCard sur la carte mère. Alignez les orifices de vis de la nouvelle carte ExpressCard avec les trous correspondants sur la carte mère, puis installez les quatre vis qui fixent la nouvelle carte ExpressCard sur la carte mère.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement du dissipateur thermique et du bloc de ventilation pour processeur graphique

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives au remplacement du dissipateur thermique et du bloc de ventilation pour processeur graphique.

Remarque: Le dissipateur thermique et le bloc de ventilation pour processeur graphique sont disponibles uniquement sur les modèles équipés du processeur graphique.

ATTENTION :

Le dissipateur thermique et le bloc de ventilation pour processeur graphique peuvent être très chauds. Mettez l'ordinateur hors tension et patientez trois à cinq minutes jusqu'àu refroidissement de l'ordinateur avant desteroler le carter.

Pour remplacer le dissipateur thermique et le bloc de ventilation pour processeur graphique, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinaire par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez le dissipateur thermique et le bloc de ventilation pour processeur graphique. Voir « Localisation des composants » à la page 14.
5. Observe le cheminement du cable du bloc de ventilation du processeur graphique, puis débranchez le cable du bloc de ventilation du processeur graphique de la carte mère.
6. Pourzheimer les quatre vis qui fixent le dissipateur thermique et le bloc de ventilation pour processeur graphique sur la carte mère, procédez comme suit :

a. Desserrez la vis 1, ensuite, retirez complètement la vis 2 et ensuite retirez la vis 1.
b. Desserrez la vis 3, ensuite, retirez complètement la vis 4 et ensuite retirez la vis 3.

Remarque : Retirez avec précaution les quatre vis de fixation de la carte mère afin d'éviter de l'endommager. Les quatre vis ne peuvent pas etre retirees du dissipateur thermique et du bloc de ventilation pour processeur graphique.

Figure 44. Retrait du dissipateur thermique et du bloc de ventilation pour processeur graphique

1. Retirez le dissipateur thermique et le bloc de ventilation pour processeur graphique defaillants de la carte mère.

Remarques :

a. Vous devrez peut-être tordre légèrement le dissipateur thermique et le bloc de ventilation pour processeur graphique pour les libérer du microprocesseur.
b. Ne touche pas à la pâté thermique lors de la manipulation du dissipateur thermique et du bloc de ventilation pour processeur graphique.

1. Placez le nouveau dissipateur thermique et le nouveau bloc de ventilation pour processeur graphique sur la carte mère de sorte que les quatre vis de fixation soient alignées sur les trous correspondants de la carte mère.
2. Pour installer les quatre vis de fixation du dissipateur thermique et du bloc de ventilation pour processeur graphique, suivez la procEDURE indiquée dans la Figure 44 « Retrait du dissipateur thermique et du bloc de ventilation pour processeur graphique » à la page 69.

a. Resserrez partiellement la vis 1, ensuite, resserrez complètement la vis 2 et ensuite resserrez complètement la vis 1.
b. Resserrez partiellement la vis 3, ensuite, resserrez complètement la vis 4 et ensuite resserrez complètement la vis 3.

1. Branchez le ventilateur du processeur graphique sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 17.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement des connecteurs PS/2 arrêté et du port série

Attention :

N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives au remplacement des connecteurs PS/2 arrêté et du port série.

Remarque : Les connecteurs PS/2 arrêté et le port série sont disponibles sur certains modèles uniquement.

Pour remplacer les connecteurs PS/2 arrière et le port série, procédez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
3. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
4. Repérez les connecteurs PS/2 arrêté et le port série. Voir « Localisation des composants » à la page 14.
5. Retirez le bloc d'E-S arrêté et déconnectez les cables des connecteurs PS/2 arrêté et du port série de la carte mère. Voir « Retrait et réinstallation du bloc d'E-S arrêté » à la page 44.
6. Retirez la vis 1 pour désengager les connecteurs PS/2 arrêté et le port série du boîtier.

Remarque : Vous devrez peut-etre retarder les deux vis pour désengageger les connecteurs PS/2 arriere et le port série du boîtier.

Figure 45. Retrait des connecteurs PS/2 arrête et du port série

1. Alignez l'orifice de vis dans les nouveaux connecteurs PS/2 arrêté et port série avec l'orifice de vis correspondant sur le boîtier. Installez ensuite al vis pour fixer les nouveaux connecteurs PS/2 arrêté et le port série au boîtier.
2. Branchez les cables des nouveaux connecteurs PS/2 arriré et du port série sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 17.
3. Réinstallé le carter du bloc d'E-S arrêté. Voir « Retrait et réinstallation du bloc d'E-S arrêté » à la page 44.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 74.

Remplacement de la souris

Attention :

N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La presente section explique comment replacer la souris.

• Si vous utilisez une souris câblée, procédez comme suit :

• Déconnectez le cable de l'ancienne souris de l'ordinateur.

• Branchez une nouvelle souris sur le port approprié de l'ordinateur. Vote souris peut être connectée à un port souris PS/2 ou à un port USB 2. En fonction de l'emplacement de connexion choisi pour la souris, voir « Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur » à la page 10 ou « Localisation des connecteurs à l'arrête de l'ordinateur » à la page 12.

Figure 46. Ports souris

• Si vous utilisez une souris sans fil, procédez comme suit :

• Debranche la clé USB de votre ordinateur. Retirez ensuite votre souris sans fil défectueuse.

• Sortez la nouvelle souris sans fil de son emballage.
• Retirez la clé USB dans le compartment de la nouvelle souris sans fil ou du nouveau clayier sans fil
• Branchez la clé USB sur l'un des connecteurs USB disponibles de votre ordinateur.
• Suivez les instructions dans le tableau ci-dessous pour installer les batteries de la souris.

• Activez l'interrupteur d'alimentation situé sous la souris sans fil afin qu'elle soit prete à l'emploi.

• Ouvrez le capot du compartment de la batterie de la souris.

1. Retirez le dongle USB de la souris.

1. Branchez le dongle USB sur un connecteur USB de l'ordinateur.

1. Insérez les deux piles AAA dans la souris en respectant les indicateurs de polarité.

1. Fermez le capot du compartment de la batterie de la souris et faite-le glisser vers l'avant pour le remetre en place.

1. Faites glisser l'interrupteur d'alimentation sur la souris sur la position marche et levoyant s'allume.

Remarques :

• Levoyant vert indique que la souris est prete à être utilisée.
• Levoyant clignotant orange signale que le niveau des piles est faible.
• Mettez l'interrupteur d'alimentation hors tension lorsque vous n'utilise pas la souris. Cela permet d'etendre la durée de vie de la batterie.
• Débranchez la clé USB de l'ordinateur et placez-la dans le compartment de la souris sans fil ou dans le compartment du clavier sans fil lorsque vous ne l'utilise pas.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 74.

Remplacement du clavier

Attention :

N'ouvre pas l'ordinaire et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La presente section explique comment replacer le clavier.

• Si vous utilisez un clavier câblé, procédez comme suit :

• Déconnectez de l'ordinateur le cordon de l'ancien clavier.

• Branchez un nouveau clavier sur le port approprié de l'ordinateur. Voitre clavier peut être connecté à un port clavier PS/2 ou à un port USB 2. En fonction de l'emplacement de connexionChoisi pour le clavier, voir « Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur » à la page 10 ou « Localisation des connecteurs à l'arrête de l'ordinateur » à la page 12.

Figure 47. Ports clavier

• Si vous utilisez un clavier sans fil, procédez comme suit :

• Retirez votre clavier sans fil défectueux.

• Sortez le nouveau clavier sans fil de son emballage.

• Installé le clavier en ouvrant le capot du compartment de la batterie du clavier et installez deux piles AAA en respectant les indicateurs de polarité.

Figure 48. Installation des batteries du clavier

1. Retirez la clé USB dans le compartment de la batterie du clavier ou de la souris sans fil et branchez-la sur l'un des connecteurs USB disponibles de l'ordinateur. Voir « Remplacement de la souris » à la page 71.
2. Fermez le capot du组成部分 de la batterie. Le clavier maintainant pret a l'emploi.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
  Pour terminer le remplacement, voir « Fin du remplacement de composants » à la page 74.

Fin du remplacement de composants

Une fois tous les composants installés ou remplacés, vous doivent remettre en place le carter de l'ordinateur, puis reconnectcer les cables. Selon les composants que vous avez installés ou remplacés, vous devrez peut-être confirmer la mise à jour des informations dans Setup Utility. Voir Chapitre 7 « Utilisation de Setup Utility » à la page 85.

Pour remetre en place le carter de l'ordinateur et reconnectcer les cables, procedez comme suit :

1. Vérifiez que tous les composants ont été remontés correctement et que vous n'vez pas oublie d'outils ou de vis à l'intérieur de l'ordinateur. Pour connaître l'emplacement des différents composants internes de l'ordinateur, voir la section « Localisation des composants » à la page 14.
2. Assurez-vous que les cables sont correctement positionnés avant de réinstaller le carter. Veillez à éloigner les cables et les cordons des charnières et des panneaux latéraux du boîtier de l'ordinateur afin d'éviter toute gène lors de la remise en place du carter.
3. Alignez les quatre taquets en plastique situés sur le carter de l'ordinateur avec les taquets correspondants sur le panneau frontal. Ensuite, faites pivoter le carter de l'ordinateur vers le bas jusqu'à ce qu'il s'enclenche.

Figure 49. Installation du carter de l'ordinateur

1. Si un verrou avec cable intégré est disponible, verrouillez l'ordinateur. Voir « Installation d'un verrou avec cable intégré » à la page 34.
2. S'il existe un socle fixé au chassin, réinstallé-le. Voir « Retrait et réinstallation du socle fixé au chassin » à la page 38.
3. Rebranche les cables et les cordons d'alimentation externes. Voir « Localisation des connecteurs à l'arrête de l'ordinateur » à la page 12.
4. Pourmettreà jourvoireconfiguration,reportez-vousau Chapitre7 «Utilisationde Setup Utility » à la page85.

Remarque : Dans de nombreux pays ou régions, vous devrez returner les unités replacables par l'utilisateur CRU défectueuses à Lenovo. Des informations sont fournies à ce propos avec la CRU ou vous seront communiquées quelques jours après la réception de la CRU.

Obtention de pilotes de péripérisque

Vouss pouvez obtenir des pilotes de périhérique pour les systèmes d'exploitation qui n'ont pas eté préinstallés à l'adresse http://www.lenovo.com/support. Les fichiers readme fournis avec ces pilotes contiennent les instructions d'installation.

Chapitre 6. Informations relatives à la recupération

Le present chapitre fournit des informations sur les solutions de récepération proposées par Lenovo.

• « Informations relatives à la récapération sous Windows 7 » à la page 77
• « Informations relatives à la récapération sous Windows 8 » à la page 83

Informations relatives à la récapération sous Windows 7

Cette section est composée des rubriques suivantes :

• Création etutilisation d'un support de récapération
• Execution d'opérations de sauvegarde et de récupération
• Utilisation de l'espace de travail Rescue and Recovery
• Création et utilisation d'un support de récapération d'urgence
• Installation ou réinstallation de pilotes de périphérique
• Résolution des incidents de récapération

Remarques :

1. Les informations de récupération de ce chapitre s'appliquent uniquement aux ordinateurs sur lesquels le programme Rescue and Recovery est installé. Si l'icone Enhanced Backup and Restore du programme Lenovo ThinkVantage Tools est grisée. Cela signifie que vous doivent d'abord installer manuellement le programme Rescue and Recovery avant d'activer ses fonctionnalités. Pour installer le programme Rescue and Recovery, procédez comme suit :

a. Cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools, puis cliquez deux fois sur Enhanced Backup and Restore.
b. Suivez les instructions qui s'affichent à l'écran.
c. Une fois l'installation terminée, l'icone Enhanced Backup and Restore est activée.

1. Vous avez le choix entre plusieurs méthodes de récupération de logiciels en cas d'incident logiciel ou matériel. Certaines méthodes varient en fonction du type de système d'exploitation installé.

2. Le produit se trouvant sur le support de récapuration ne peut être utilisé que dans les cas suivants :

3. Restauration du produit préinstallé sur votre ordinateur

4. Réinstallation du produit
5. Modification du produit via la fonction Fichiers supplémentaires

Creation et utilisation d'un support de récapération

Les supports de récapération vous permettent de restaurer l'unité de disque dur aux paramètres d'usine par défaut. Les supports de récapération sont utiles lorsque vous transférrez l'ordinateur vers une autre zone, lorsque vous vendez l'ordinateur, lorsque vous le recyclez ou lorsque vous tentez de remettre l'ordinateur en état de fonctionnement une fois que toutes les autres méthodes de récapération ont échoué. Par mesure de précaution, il est donc essentiel de créé le plus rapidement possible un support de récapération.

Remarque : Les opérations que vous pouvez exécuter avec les supports de récapération dépendant du système d'exploitation à partir duquel ils ont été créés. Le support de récapération peut composer un support d'amorçage et un support de données. Vote licence Microsoft Windows vous permet de créé un seul support de données. Il est donc important de stocker ces supports en lieu sûr après leur création.

Création d'un support de récapération

Cette section fournit des informations sur la création des supports de récapération.

Remarque : Sous Windows 7, vous pouze creator des supports de récepération à l'aide de disques ou d'unités de stockage USB externes.

Pour creer des supports de recupération sur le système d'exploitation Windows 7, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Disques Factory Recovery. Suivez ensuite les instructions qui s'afficient.

Utilisation d'un support de récapération

Cette section explique comment utiliser un support de récapération.

Sous Windows 7, vous pouvez utiliser les supports de récapération pour restaurer le contenu de l'unité de disque dur aux paramètres d'usine par défaut. Vous pouvez également utiliser les supports de récapération pour remettre l'ordinateur en état de fonctionnement lorsque toutes les autres méthodes de récapération de l'unité de disque dur ont échoué.

Attention : Lorsque you utilisez des supports de recupération pour restaurer le contenu du disque dur aux paramètres d'usine par défaut, tous les fichiers situés sur l'unité de disque dur sont supprimés et remplacés par les fichiers des paramètres d'usine par défaut.

Pour utiliser les supports de récupérations sous Windows 7, procédez comme suit :

1. En fonction du type de support de récapération, branchez le support d'amorçage (clé mémoire ou autre péripérisque de stockage USB) sur l'ordinateur ou insérez le disque d'amorçage dans l'unité de disque optique.
2. Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Please select boot device (Sélectionnez l'unité d'amorçage) s'ouvre, relâchéz la touche F12.
3. Sélectionnez l'unité d'amortage souhaitée, puis appuyez sur la touche Entrée. Le processus de restauration commence.
4. Suívez les instructions à l'écran pour exécuter cette opération.

Remarque : Une fois l'unité de disque dur de votre ordinateur restaurée aux paramètres d'usine par défaut, il vous faudra peut-être réinstaller certains pilotes de péripérisque. Voir « Réinstallation de pilotes de péripérisque » à la page 83.

Exécution d'opérations de sauvegarde et de récapération

Le programme Rescue and Recovery permet de sauvegarder le contenu intégral de votre unité de disque dur, notamment votre système d'exploitation, vos fichiers de données, vos programmes logiciels et vos paramétres salariels. Vous pouvez indiquer l'endetroit où le programme Rescue and Recovery devra stocker la sauvegarde :

• Dans une zone protégée de l'unité de disque dur
• Sur l'unité de disque dur seconde si une deuxième unité de ce type est installée sur votre ordinateur
• Sur une unité de disque dur USB externe connectée
• Sur une unité réseau
• Sur des disques inscrptibles (pour cela, vous doivent dispose d'une unité de disque optique inscrptible)

Une fois que vous avez sauvégardié le contenu de l'unité de disque dur, vous pouvez restaurer la totalité du contenu de cette unité, restaurer uniquement les fichiers sélectionnés, ou encore ne restaurer que le système d'exploitation Windows et les applications en conservant les autres données sur l'unité de disque dur.

Opération de sauvegarde

Cette section explique comment effectuer une opération de sauvegarde à l'aide de Rescue and Recovery.

Pour effectuer une opération de sauvégarde sous Windows 7 en utilisant Rescue and Recovery, précédez comme suit :

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Enhanced Backup and Restore. Le programme Rescue and Recovery s'ouvre.
2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé.
3. Cliquez sur Sauvegarde de l'unité de disque dur et seLECTIONnez les options de l'opération de sauvegarde. Ensuite, suivez les instructions à l'écran pour exécuter l'opération de sauvegarde.

Opération de récuρération

Cette section explique comment effectuer une opération de récuρération à l'aide de Rescue and Recovery.

Pour effectuer une opération de récapération sous Windows 7 à partir du programme Rescue and Recovery, procédez comme suit :

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Enhanced Backup and Restore. Le programme Rescue and Recovery s'ouvre.
2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé.
3. Cliquez sur l'icone Restaurer le système à partir d'une sauvegarde.
4. Suivez les instructions à l'écran pour exécuter l'opération de récapération.

Pour plus d'informations sur l'exécution d'une opération de récapucération à partir de l'espace de travail Rescue and Recovery, voir « Utilisation de l'espace de travail Rescue and Recovery » à la page 79.

Utilisation de l'espace de travail Rescue and Recovery

L'espace de travail Rescue and Recovery resides dans une zone protégée et cachée de l'unité de disque dur qui fonctionne indépendamment du système d'exploitation Windows. Vous pouvez ainsi effectuer des opérations de récapération même si vous ne parvenez pas à démarrer le système d'exploitation Windows. Vous pouvez alors effectuer la récapération à partir de l'espace de travail Rescue and Recovery :

• Récupération de fichiers à partir de l'unité de disque dur ou d'une sauvegarde : L'espace de travail Rescue and Recovery yous permit de localiser des fichiers sur le disque dur et de les transférer vers une unité réseau ou vers un autre support enregistrable tel qu'un périhérique USB ou un disque. Cette solution est disponible même si vous n'avez pas sauvégarde vos fichiers ou si des modifications ont été apportées aux fichiers depuis la dernière opération de sauvégarde. Vous pouvez également récapérer des fichiers individuels à partir d'une sauvégarde Rescue and Recovery située sur votre unité de disque dur locale, sur un périhérique USB ou sur une unité réseau.
• Restauration de l'unité de disque dur à partir d'une sauvegarde Rescue and Recovery : Si vous avez sauvégardé l'unité de disque dur à l'aide de Rescue and Recovery, vous pouvez la restaurer à partir d'une sauvegarde Rescue and Recovery même si vous ne parvenez pas à démarrer le système d'exploitation Windows.
• Restauration de l'unité de disque dur aux paramètres d'usine par défaut : L'espace de travail Rescue and Recovery permet de restaurer l'intégralité du contenu de l'unité de disque dur aux paramètres d'usine par défaut. Si votre unité de disque dur comporte plusieurs partitions, vous avez la possibilité de restaurer la partition C: en laissant toutes les autres partitions intactes. L'espace de travail Rescue and Recovery fonctionnant indépendamment du système d'exploitation Windows, vous pouvez restaurer

l'unité de disque dur aux paramètres d'usine par défaut même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

Attention: Si vous restaurez l'unité de disque dur à partir d'une sauvégarde Rescue and Recovery ou si vous restaurez ses paramètres d'usine par défaut, tous les fichiers se trouvant sur la partition principale (généralement, l'unité C:) sont supprimés au cours de la procédure. Si possible, effectuez des copies des fichiers importants. Si vous ne parvenez pas à démarrer le système d'exploitation Windows, vous pouvez utiliser la fonction de récapération de fichiers de l'espace de travail Rescue and Recovery pour copier les fichiers de l'unité de disque dur vers un autre support.

Pour démarrer l'espace de travail Rescue and Recovery, procédez comme suit :

1. Vérifiez que l'ordinateur est hors tension.
2. Mettez l'ordinateur sous tension. Lorsque le logo s'affiche à l'écran, appuyez sur Entrée, puis appuyez sur F11 pour acceder à l'espace de travail Rescue and Recovery.
3. Si vous avez defini un mot de passer Rescue and Recovery, tape le mot de passer lorsque vous y etes invite. Au bout d'un court instant, l'espace de travail Rescue and Recovery s'ouvre.

Remarque: Si l'espace de travail ne s'ouvre pas, voir « Résolution des incidents de récapération » à la page 83.

1. Effectuez l'une des opérations suivantes :

2. Pour récapérer des fichiers à partir de l'unité de disque dur, cliquez sur Récupération de fichiers, puis suivez les instructions qui s'affichent à l'écran.

3. Pour restaurer l'unité de disque dur à partir d'une sauvégarde Rescue and Recovery ou pour rétablier ses paramètres d'usine par défaut, cliquez sur Restauration complète, puis suivez les instructions qui s'affichent.

Pour plus d'informations sur les fonctions de l'espace de travail Rescue and Recovery, cliquez sur Aide.

Remarque : Une fois l'unité de disque dur restaurée aux paramètres d'usine par défaut, il vous faudra peut-être réinstaller certains pilotes de périphérique. Voir « Réinstallation de pilotes de périphérique » à la page 83.

Creation et utilisation d'un support de récapération d'urgence

Grçé à un support de récapération d'urgence, tel qu'un disque ou une unité de disque dur USB, vous pouvez effectuer une récapération à la suite d'incidents empêchant d'acceder à l'espace de travail Rescue and Recovery sur l'unité de disque dur.

Remarques :

1. Les opérations de récupération que vous pouvez effectuer à l'aide d'un support de récupération d'urgence dépendant du système d'exploitation.
2. Le disque de récapération d'urgence peut être amortcé à partir de n'importe quel type d'unité de disque optique.

Création d'un support de récapération

Cette section fournit des informations sur la création d'un support de récapération.

Pour creator un support de récapuration d'urgence sous Windows 7, procédez comme suit :

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Enhanced Backup and Restore. Le programme Rescue and Recovery s'ouvre.

2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé.

3. Cliquez sur l'icone Creation d'un support de récapération. La fenêtre Création d'un support Rescue and Recovery s'ouvre.

4. Dans la zone Support de récapération d'urgence, Sélectionnez le type de support de récapération d'urgence que vous souhaitez créé. Vous pouvez créé un support de récapération à l'aide d'un disque, d'une unité de disque dur USB ou d'une unité de disque dur interne seconde.
5. Cliquez sur OK et suivez les instructions à l'écran pour creer un support de récapération.

Utilisation d'un support de récapération d'urgence

La présente section explique comment utiliser le support de récapération d'urgence créé.

• Si vous avez créé un support de récapération à l'aide d'un disque, procédez comme suit pour utiliser le support de récapération ;

• Mettez votre ordinateur hors tension.

• Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Please select boot device ( Sélectionnez l'unité d'amorçage) s'ouvre, relâchéz la touche F12.

• Sélectionnez alors l'unité de disque optique de votrechioix comme première unité d'amorçage. Ensuite, insérez le disque de récepération dans l'unité de disque optique et appuyez sur Entrée. Le support de récepération démarre.

• Si vous avez créé un support de récapucération à l'aide d'une unité de disque dur USB, procédez comme suit pour utiliser le support de récapucération ;

• Connectez l'unité de disque dur USB à un des ports USB disponibles sur l'ordinateur.

• Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Please select boot device (Sélectionnez l'unité d'amorçage) s'ouvre, relâchéz la touche F12.
• Sélectionnez alors l'unité de disque dur USB comme première unité d'amorçage et appuyez sur Entrée. Le support de récapération démarre.

Lorsque le support de récapération démarre, l'espace de travail Rescue and Recovery s'affiche. Les informations d'aide relatives à chaque fonction sont disponibles à partir de l'espace de travail Rescue and Recovery. Suivez les instructions pour terminer le processus de récapération.

Réinstallation d'applications et de pilotes de péripérisque préinstallés

Votre ordinateur compeote des fonctions permettant de reinstaller des applications et des pilotes de périhérique préinstallés.

Réinstallation d'applications préinstallées

Cette section contient des instructions pour la réinstallation d'applications préinstallées.

Pour réinstaller les applications préinstallées sélectionnées sur votre ordinateur Lenovo, procédez comme suit :

1. Mettez l'ordinateur sous tension.
2. Accedez au repertoire C: \SWT0OLS.
3. Ouvrez le dossier apps. Ce dossier contient plusieurs sous-dossiers nommés d'après les diverses applications installées sur l'ordinateur.
4. Ouvrez le sous-dossier de l'application voulue.
5. Dans le sous-dossier de l'application, recherche un fichier SETUP.EXE ou d'autres fichiers EXE correspondant à une installation. Cliquez deux fois sur le fichier, puis suivez les instructions qui s'affichent pour effectuer l'installation.

Réinstallation de pilotes de périhérique préinstallés

Cette section contient des instructions pour la réinstallation de pilotes de péripériques préinstallés.

Attention : Lorsque vous réinstallez des pilotes de pérophérique, vous modifier la configuration en cours de l'ordinateur. Ne réinstallez des pilotes de pérophérique que si c'est nécessaire pour corriger un incident sur votre ordinateur.

Pour réinstaller le pilote d'un périphérique préinstallé en usine, procédez comme suit :

1. Mettez l'ordinateur sous tension.
2. Accedez au repertoire C: \SWT00LS.
3. Ouvrez le dossier DRIVERS. Celui-ci comporte plusieurs sous-dossiers correspondant aux différents péripériques installés sur votre ordinateur tels que AUDIO ou VIDEO.
4. Ouvrez le sous-dossier approprié.

5. Effectuez l'une des opérations suivantes :

6. Dans le sous-dossier du périphérique, localisez le fichier SETUP.exe. Cliquez deux fois sur le fichier, puis suivez les instructions qui s'affichent pour effectuer l'installation.

7. Dans le sous-dossier concerné, localisez le fichier intitulé README.txt ou un autre fichier de type .txt. Le nom du fichier comporte parfais le nom du système d'exploitation (par exemple, WIN98.txt). Le fichier TXT contient des informations relatives à l'installation du pilote de périhérique. Suivez les instructions pour terminer l'installation.
8. Si le sous-dossier de l'unité contient un fichier portant l'extension.inf et que vous souhaitez installer le pilote de péripérisque à l'aide de ce fichier, reportez-vous au centre d'aide et de support Windows pour obtenir des informations détaillées sur le processus d'installation du pilote.

Remarque: Si vous avez besoin de pilotes de périhérique mis à jour, reportez-vous à la section « Obtention des derniers pilotes de périhérique pour votre ordinateur » à la page 95 pour plus d'informations.

Réinstallation de logiciels

En cas de dysfonctionnement d'un logiciel installé sur votre ordinateur, il est possible que vous deviez le supprimer et le réinstaller. La réinstallation écrase les fichiers de programme existants et permet généralement de résoudre les incidents que vous rencontres avec ce programme.

Pour supprimer un programme de votre système, reportez-vous à l'aide de Microsoft Windows pour des instructions détaillées.

Pour réinstaller le programme, procédez comme suit :

Remarque: La méthode utilisée pour réinstaller un programme varie en fonction des logiciels.
Reportez-vous à la documentation du logiciel pour savoir si certaines opérations spéciales sont requises.

• Pour réinstaller la plupart des programmes courants sur votre système, consultez l'aide de Microsoft Windows pour plus d'informations.

• Pour réinstaller des programmes d'application sélectionnés qui ont été préinstallés par Lenovo, procédez comme suit :

• Mettez l'ordinateur sous tension.

• Accedez au repertoire C: \SWT0OLS.
• Ouvrez le dossier APPS. Ce dossier contient plusieurs sous-dossiers nommés d'après les diverses applications installées sur l'ordinateur.

• Ouvrez le sous-dossier de l'application voulue.

• Dans le sous-dossier de l'application, recherche un fjichier SETUP.EXE ou d'autres fjichiers EXE correspondant à une installation. Cliquez deux fois sur le fjichier, puis suivez les instructions qui s'affichent pour effectuer l'installation.

Réinstallation de pilotes de péripérique

Pour réinstaller le pilote de périphérique d'une option que vous avez installée, reportez-vous à la documentation fournie avec l'option.

Lorsque vous réinstallé des pilotes de périhérique, vous modifier la configuration en cours de l'ordinateur. Ne réinstallé des pilotes de périhérique que si c'est nécessaire pour corriger un incident sur votre ordinateur.

Pour plus d'informations sur la réinstallation des pilotes de péripérisque fournis avec votre ordinateur, voir « Réinstallation d'applications et de pilotes de péripérisque préinstallés » à la page 81.

Résolution des incidents de récapération

Si vous ne pouvez pas acceder à l'espace de travail Rescue and Recovery ou à l'environnement Windows, effectuez l'une des opérations suivantes :

Utilisez un support de récapération pour démarrer l'espace de travail Rescue and Recovery. Voir « Création et utilisation d'un support de récapération d'urgence » à la page 80.
Utilisez des supports de récapération si toutes les autres méthodes de récapération ont échoué et que vous avez besoin de restaurer l'unité de disque dur à son état de sortie d'usine. Voir « Création etutilisation d'un support de récapération » à la page 77.

Remarque: Si vous ne parvenez pas à acceder à l'espace de travail Rescue and Recovery ou à l'environnement Windows à partir d'un support de récapération d'urgence ou de supports de récapération, vous n'avez peut-être pas définir l'unité de récapération (une unité de disque dur interne, un disque, une unité de disque dur USB ou tout autre péripérisque externe) en tant que première unité d'amorgage dans la séquence des unités d'amorgage. Vérifiéz d'abord que le péripérisque de récapération est défini dans Setup Utility comme première unité d'amorgage dans la séquence des unités d'amorgage. Pour plus d'informations sur la modification ponctuelle ou permanente de la séquence d'amorgage, voir « Sélection d'une unité d'amorgage » à la page 88. Pour plus d'informations sur Setup Utility, voir Chapitre 7 « Utilisation de Setup Utility » à la page 85.

Par mesure de précaution, il est primordial de creer des que possible un support de récupération d'urgence et un support de récapération, et de les conserver en lieu sur pour toute utilisation ultérieure.

Informations relatives à la récapération sous Windows 8

Cette section contient des informations sur les solutions de récapération disponibles sur les ordinateurs livrés avec le système d'exploitation Windows 8.

Actualisation de votre ordinateur

Si les performances de votre ordinateur ne sont pas optimales et si le problème peut venir d'un programme installé récemment, vous pouvez actualiser votre ordinateur sans perdre vos fichiers membres ou modifier les paramètres.

Attention: Si vous actualisiez votre ordinateur, les programmes fournis avec votre ordinateur et les programmes que vous avez installés à partir de Windows Store seront réinstallés, mais tous les autres programmes sont supprimés.

Pouractualiser l'ordinateur,procedez comme suit：

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Général.
2. Dans la section Actualiser votre PC sans affecter vos fichiers, cliquez sur Mise en route.

Réinitialisation des paramètres par défaut de votre ordinateur

Vouss puez reinitialiser les parametes par defaut de suaive ordinateur. La reinitialisation de I'ordinateur va réinstaller le système d'exploitation et réinstaller tous les programmes et les parametes définis par defaut.

Attention: Si vous réinitialisez l'ordinateur, tous vos fichiers personnels et paramètres seront supprimés. Afin d'éviter toute perte de données, faites une copie de sauvégarde de toutes les données que vous souhaitez conserver.

Pour réinitialiser l'ordinateur, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Modifier les paramètres du PC → Général.
2. Dans la section de Tout supprimer et réinstaller Windows, cliquez sur Mise en route.

Options de démarrage avancées

Les options de démarrage avancées vous permettent de modifier les paramètres de démarrage de votre système d'exploitation Windows, démarrer l'ordinateur à partir d'un périhérique externe ou restaurer le système d'exploitation Windows à partir d'une image système.

Pour utiliser les options de démarrage avancées, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Modifier les paramètres du PC → Général.
2. Dans la section Demarrage avancé, cliquez sur Redémarrer maintainant Dépannage Options avances.
3. Redémarrez votre ordinateur en suivant les instructions à l'écran.

Pour plus d'informations sur les solutions de récapéRATION disponibles sur les ordinateurs sous Windows 8, reportez-vous à l'aide en ligne du système d'exploitation Windows 8.

Chapitre 7. Utilisation de Setup Utility

Setup Utility permit de visualiser et de modifier les paramètres de configuration de l'ordinateurquel que soit le système d'exploitation utilisé. Il est cependant possible que les paramètres du programme remplacent les paramètres similaires de Setup Utility.

Démarrage de Setup Utility

Pour démarrer Setup Utility, procédez comme suit :

1. Vérifiez que l'ordinateur est hors tension.
2. Appuyez sur la touche F1 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque plusieurs signaux sonores sont émis ou lorsque le logo s'affiche, relâchéz la touche F1.

Remarque : Si un Power-On Password ou un Administrator Password a eté défini, le menu de Setup Utility ne s'affichera pas tant que vous n'aurez pas entré ce mot de passer. Pour plus d'informations, voir « Utilisation de mots de passer » à la page 85.

Lorsque le POST détecte que l'unité de disque dur a été retiree de votre ordinateur ou que la taille du module de mémoire a diminué, un message d'erreur s'affiche vous demandant de proceder comme suit :

• Appuyez sur F1 pour acceder à Setup Utility.
  Remarque : Une fois dans le programme Setup Utility, appuyez sur la touche F10 pour sauvegarder les modifications et quitter le programme Setup Utility. Lorsque vous y etes invite, appuyez sur Entrée pour confirmer la sortie. Le message d'erreur n'est alors plus affchéé.
• Appuyez sur F2 pour ignorer le message d'erreur et vous connecter au système d'exploitation.

Remarque : Vous doivent activer la fonction de détéction de modification de la configuration pour que l'autotest à la mise sous tension puisse détecter le retrait de l'unité de disque dur. Pour activer la fonction de détéction de modification de la configuration, procédez comme suit :

1. Démarrez Setup Utility.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Security → Configuration Change Detection et appuyez sur Entrée.
3. Sélectionnez Enabled, puis appuyez sur Entrée.
4. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Lorsque vous y étes invite, appuyez sur Entrée pour confirmer la sortie.

Affichage et modification de paramètres

Le menu de Setup Utility répertorie les différents éléments de la configuration du système. Pour visualiser ou modifier les paramètres, lancez Setup Utility. Voir « Démarage de Setup Utility » à la page 85. Suívez ensuite les instructions qui s'affichent.

Pour naviguer entre les différentes options de menu du BIOS, vous pouze utiliser le clavier ou la souris. Les touches nécessaires à l'exécution des différentes tâches sont affichées en bas de chaque écran.

Utilisation de mots de passer

Setup Utility permit de définir des mots de passer afin d'empêcher tout accès non autorisé à votre ordinateur et à vos données. Les types de mot de passer suivants sont disponibles :

Power-On Password
- Administrator Password
- Hard Disk Password

Il n'est pas nécessaire de définir l'un ou l'autre de ces mots de passer pour utiliser l'ordinateur. Cependant, l'utilisation de mots de passer améliore la sécurité informatique. Si vous decide d'en définir un, lisez les sections ci-après.

Remarques concernant les mots de passer

Un mot de passer peut se composer de 64 caractères alphanumériques dans l'ordre de votre choix. Pour des raisons de sécurité, il est recommandé d'utiliser un mot de passer «renforcé» ne pouvant pas été facilement deviné. Pour définir un mot de passer «renforcé», respectez les instructions suivantes :

• Composer un mot de passer contenant au moins huit caractères.
• Insérer au moins un caractère alphabetique et un caractère numérique.
• Les mots de passer de Setup Utility et de l'unité de disque dur ne tiennent pas compte de la différence entre majuscules et minuscules.
  Il ne reprend ni votre nom ni votre nom d'utilisateur.
• Il ne reprend pas un mot ou un nom usuel.
• Il est très différent de vos mots de passer précédents.

Power-On Password

Lorsqu'un Power-On Password est défi, vous étes invité à entrer le mot de passerse valide à chaque mise sous tension de l'ordinateur. L'ordinateur ne peut être utilisé tant que le mot de passerse valide n'a pas été entrez.

La définition d'un Administrator Password dissuade les utilisateurs non autorisés de modifier des paramètres de configuration. Si vous étés responsable de la gestion des paramètres de configuration de plusieurs ordinateurs, il peut être utile de définir un Administrator Password.

Lorsqu'un Administrator Password est défini, vous âtes invite à entrer le mot de passer valide chaque fois que vous essayez d'acceder au programme Setup Utility. Setup Utility ne peut pas être utilisé tant que le mot de passer valide n'a pas été entrez.

Si le Power-On Password et l'Administrator Password sont tous deux définis, vous pouvez taper l'un ou l'autre. Cependant, pour modifier les paramètres de configuration, vous doivent utiliser cette Administrator Password.

Hard Disk Password

La définition d'un Hard Disk Password dur empêche l'accès non autorisé aux données du disque dur. Lorsqu'un Hard Disk Password est défini, vous étés invite à entrer le mot de passer validate chaque fois que vous essayez d'acceder au disque dur.

Remarques :

• Un Hard Disk Password permit de proteger les données contenues sur le disque dur meme lorsque l'unité de disque dur est retiree de I'ordinateur et installee sur une autre machine.
• En cas d'oubli du Hard Disk Password, vous ne pouze plus réinitialiser ce mot de passer ni récapuérer les données contenues sur le disque dur.

Définition, modification et suppression d'un mot de passer

Pour définir, modifier ou supprimer un mot de passer, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarrage de Setup Utility » à la page 85.
2. Dans le menu principal de Setup Utility, Sélectionnez Security.
3. En fonction du type de mot de passer, Sélectionnez Set Power-On Password, Set Administrator Password ou Hard Disk Password.
4. Suivez les instructions qui s'affichent sur le côté droit de l'écran pour définir, modifier ou supprimer un mot de passer.

Remarque : Un mot de passer peut se composer de 64 caractères alphanumériques dans l'ordre de votrechoix. Pour plus d'informations, voir « Remarques concernant les mots de passer » à la page 86.

Effacement des mots de passer perdus ou oubliés (à l'aide du cavalier CMOS)

La présente section fournit des instructions concernant l'effacement des mots de passer perdus ou oublés, tels qu'un mot de passer utiliser.

Pour effacer un mot de passer perdu ou oublie, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
3. Identifiez le cavalier CMOS d'effacement/de reprise se trouvant sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 17.
4. Faites passer le cavalier de la position par défaut (broches 1 et 2) à la position de maintenance (broches 2 et 3).
5. Remettez le carter de l'ordinateur en place et branchez le cordon d'alimentation. Voir « Fin du remplacement de composants » à la page 74.
6. Allumez l'ordinateur et laissez-le sous tension pendant environ 10 secondes. Mettez ensuite l'ordinateur hors tension en maintainant enforcé le bouton d'alimentation pendant cinq secondes.
7. Répétez les étapes 1 à 2.
8. Remettez le cavalier d'effacement CMOS/récapération sur la position par défaut (broches 1 et 2).
9. Remettez le carter de l'ordinateur en place et branchez le cordon d'alimentation. Voir « Fin du remplacement de composants » à la page 74.

Activation ou désactivation d'une unité

La presente section fournit des informations sur la façon d'activer ou de désactiver l'accès utilisateur aux péripériques suivants :

USB Setup

Cette option permet d'activer ou de désactiver un port USB. Lorsqu'un port USB est désactivé, l'unité connectée à ce port ne peut plus être utilisée.

SATA Controller

Lorsque cette fonction a pour valeur Disabled, toutes les unités connectées aux connecteurs SATA ( comme les unités de disque dur ou l'unité de disque optique) sont désactivées et ne sont pas accessibles.

Pour activer ou désactiver une unité, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarriage de Setup Utility » à la page 85.

2. Dans le menu principal de Setup Utility, Sélectionnez Devices.

3. En fonction de l'unité que vous souhaitez activer ou désactiver, exécutez l'une des opérations suivantes :

4. Sélectionnez USB Setup pour activer ou désactiver une unité USB.

5. Sélectionnez ATA Drive Setup pour activer ou désactiver un périhérique SATA.

6. Sélectionnez les paramètres de votrechoix et appuyez sur Entrée.

7. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Voir « Sortie de l'utilitaire de configuration » à la page 90.

Sélection d'une unité d'amortçage

Si vous ordinateur ne démarre pas comme prévu à partir d'un disque ou d'une unité de disque dur, utilisez l'une des procédures suivantes pour sélectionner une unité d'amorçage.

Sélection d'une unité d'amortage-temporaire

Utilisez cette procédure pour sélectionner une unité d'amorçage-temporaire.

Remarque : Tous les disques et les unités de disque dur ne sont pasforcément amorcables.

1. Mettez votre ordinateur hors tension.
2. Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Please select boot device s'affiche, appuyez sur la touche F12.
3. Sélectionnez l'unité d'amorçage souhaitée, puis appuyez sur la touche Entrée. L'ordinateur demarrera à partir de l'unité sélectionnée.

Remarque: La selection d'une unité d'amorçage dans la fenêtre Please select boot device (Sélectionnez l'unité d'amorçage) ne modifie pas de façon permanente la série d'amorçage.

Sélection ou modification de la série d'amorçage

Pour visualiser ou modifier de façon définitive la série d'amorçage configurée, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarrage de Setup Utility » à la page 85.
2. Dans le menu principal de Setup Utility, Sélectionnez Startup.
3. Sélectionnez les unités pour Primary Startup Sequence, Automatic Startup Sequence et Error Startup Sequence. Lisez les informations qui s'affichent dans la partie droite de l'écran.
4. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Voir « Sortie de l'utilitaire de configuration » à la page 90.

Activation du mode de conformité ErP

Vouss pouze activer le mode de conformite ErP via le menu Power dans le programme Setup Utility pour réduire la consommation d'électricité lorsque votre ordinateur est en mode veille ou inactif.

Pour activer le mode de conformité ErP dans l'utilitaire de configuration, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarrage de Setup Utility » à la page 85.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Power → Enhanced Power Saving Mode et appuyez sur Entrée.
3. Sélectionnez Enabled, puis appuyez sur Entrée.
4. Dans le menu Power, Sélectionnez Automatic Power On et appuyez sur Entrée.
5. Sélectionnez Wake on Lan et appuyez sur Entrée.

6. Sélectionnez Disabled, puis appuyez sur Entrée.

7. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Lorsque vous y étes invité, appuyez sur Entrée pour confirmier la sortie.

Remarque : Lorsque le mode de conformité ErP est activé, vous pouvez sorting du mode veille automatique en procédant comme suit :

• Sélection de l'interrupteur d'alimentation
• Activation de la fonction de réveil en cas d'alarme

La fonction de réveil en cas d'alarme permet à votre ordinateur de sortir du mode veille automatique à une heures définie. Pour activer la fonction de réveil en cas d'alarme, procédez comme suit :

1. Démarrez Setup Utility.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Power → Automatic Power On et appuyez sur Entrée.
3. Sélectionnez Wake Up on Alarm et appuyez sur Entrée. Suivez ensuite les instructions qui s'affichent à l'écran.

4. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Lorsque vous y étes invite, appuyez sur Entrée pour confirmer la sortie.

5. Activation de la fonction après coupure de courant

La fonction après coupure de courant permet à votre ordinateur de sortir du mode veille automatique lorsque l'alimentation est rétablie après une panne d'électricité. Pour activer la fonction après perte de courant, procédez comme suit :

1. Démarrez Setup Utility.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Power → After Power Loss et appuyez sur Entrée.
3. Sélectionnez Power On et appuyez sur Entrée.
4. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Lorsque vous y étes invite, appuyez sur Entrée pour confirmer la sortie.

Mode de performance ICE

Le menu ICE Performance Mode vous permet de définir les performances acoustiques et thermiques de votre ordinateur. Vous avez le besoin entre deux options :

• Better Acoustic Performance (paramètre par défaut)
• Better Thermal Performance

L'option Better Acoustic Performance you permit d'améliorer les performances acoustiques de votre ordinateur tout en conservant des performances thermiques normales. L'option Better Thermal Performance you permit d'améliorer les performances thermiques de votre ordinateur tout en conservant des performances acoustiques normales.

Pour configurer le mode de performance ICE, procedez comme suit :

1. Démarrez Setup Utility. Voir « Démarriage de Setup Utility » à la page 85.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Power.
3. Sélectionnez Intelligent Cooling Engine (ICE). La fenêtre Intelligent Cooling Engine (ICE) s'affiche.
4. Sélectionnez ICE Performance Mode. La fenêtre ICE Performance Mode s'ouvre.
5. Selon vos besoin, sélectionnez Better Acoustic Performance ou Better Thermal Performance.
6. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Voir « Sortie de l'utilitaire de configuration » à la page 90.

Alerte thermique ICE

Vousspuvez surveiller la fonction thermique de vaure ordinateur dans des situations thermiques critiques via le menu ICE Thermal Alert. Yous avez le choix entre deux options :

• Enabled (paramètre par défaut)
• Disabled

Après l'activation de la fonction d'alerte thermique ICE, lorsque des situations thermiques critiques se produit (dysfonctionnement des ventilateurs, températures trop élevées et performances de refroidissement faibles), un journal d'alertes est écrit dans le journal système Windows. Le journal d'alertes peut vous aider à identifier les incidents thermiques.

Pour configurer la fonction thermique ICE, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarriage de Setup Utility » à la page 85.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Power.
3. Sélectionnez Intelligent Cooling Engine (ICE). La fenêtre Intelligent Cooling Engine (ICE) s'affiche.
4. Sélectionnez ICE Thermal Alert. La fenêtre ICE Thermal Alert s'affiche.
5. Selon vos besoin, sélectionnez Enabled ou Disabled.
6. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Voir « Sortie de l'utilitaire de configuration » à la page 90.

Sortie de l'utilitaire de configuration

Une fois les paramètres affichés ou modifiés, appuyez sur Echap pour returner au menu principal de Setup Utility. Vous devrez peut-être appuyer plusieurs fois sur cette touche. Effectuez l'une des opérations suivantes :

• Si vous souhaitez sauvegarder les nouveaux paramètres, appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility.
• Si vous ne souhaitez pas enregistrer les nouveaux paramètres, Sélectionnez Exit → Discard Changes and Exit, puis appuyez sur Entrée. Lorsque la fenêtre Reset Without Saving s'affiche, Sélectionnez Yes, puis appuyez sur Entrée pour quitter le programme Setup Utility.
• Si vous souhaitez rétablier les paramètres par défaut, appuyez sur la touche F9 pour charger les paramètres par défaut, puis appuyez sur la touche F10 pour enregistrer et quitter le programme Setup Utility.

Chapitre 8. Mise à jour des programmes système

Le present chapitre fournit des informations sur la mise à jour des programmes POST et BIOS et sur la reprise en cas d'échéance de cette mise à jour.

Utilisation de programmes système

Les programmes système sont la couche logicielle de base de votre ordinateur. Sont notamment inclus l'autotest à la mise sous tension, le BIOS et l'utilitaire de configuration. Le POST désigne une série de tests et de procédures qui sont exécutés à chaque mise sous tension de l'ordinateur. Le système BIOS est la couche logicielle qui transforme les instructions d'autres couches logicielles en signaux électriques pouvant être exécutés par le matériel de votre ordinateur. L'utilitaire de configuration permet de visualiser et de modifier les paramètres de configuration de l'ordinateur. Pour plus d'informations, voir Chapitre 7 « Utilisation de Setup Utility » à la page 85.

La carte mère de votre système est dotée d'un module EEPROM (mémoire morte effacable et programmable électriquement, également appelée mémoire flash). Vous pouvez facilementmettre à jour l'autotest à la mise sous tension, le BIOS et l'utilitaire de configuration en démarrant votre ordinateur à l'aide d'un disque de mise à jour des programmes système ou en exécutant un programme de mise à jour spécial à partir de votre système d'exploitation.

Il peut arriver que Lenovo apporte des modifications aux programmes d'autotest et du BIOS. Dès parution, les mises à jour sont disponibles sous forme de fichiers téléchargeables sur le site Web Lenovo à l'adresse http://www.lenovo.com. Un filchier TXT inclus avec les fichiers de mise à jour des programmes POST et BIOS contient les instructions d'utilisation de ces mises à jour. Pour la plupart des modèles, vous pouvez télécharger soit un programme de mise à jour permettant de créé un disque de mise à jour des programmes système (flash), soit un programme de mise à jour pouvant être exécuté à partir du système d'exploitation.

Mise à jour du BIOS (flashage) à partir d'un disque

La presente section explique commentmettre a jour (flasher) le systeme BIOS a partir d'un disque.

Remarque : Vous pouvez télécharger une image du disque amorcable automatiquement (également dénommée image ISO) avec les mises à jour des programmes système pour creator un disque de mise à jour des programmes système. Accédez au site Web : http://www.lenovo.com/support

Pourmettreàjour(flasher)leBIOSàl'aide d'undisque,procededez comme suit:

1. Mettez votre ordinateur hors tension.

2. Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Startup Device Menu s'ouvre, relâchéz la touche F12.

3. Dans la fenêtre Startup Device Menu, Sélectionnez l'unité de disque optique de votrechioix comme unité d'amorçage. Ensuite, insérez le disque de récepération dans cette unité de disque optique et appuyez sur Entrée. La mise à jour commence.

4. Lorsque vous étés invite à modifier le numéro de série, il est recommendé de ne pas procéder à cette modification en appuyant sur N. Toutefois, si vous ne poulez pas modifier le numéro de série, appuyez sur Y. Ensemble saississez le numéro de série et appuyez sur Entrée.

5. Lorsque you etes invite a modifier le type et modèle de machine, il est recommendé de ne pas proceder à cette modification en appuyant sur N. Toutefois, si vous ne voulez pas modifier le type et modèle de machine, appuyez sur Y. Ensuite saisissez le type et modèle de machine et appuyez sur Entrée.

6. Suívez les instructions qui s'affichent pour terminer la mise à jour. À la fin de la mise à jour, retirez le disque de l'unité de disque optique.

Mise à jour (flashage) du BIOS à partir de votre système d'exploitation

Remarque : Lenovo apportant sans cesse des améliorations à ses sites Web, le contenu des pages peut être modifié sans préavis, y compris le contenu référencé dans la procédure suivante.

Pourmettreà jour(flasher)leBIOSàpartirdevotsere'systemed'exploitation,procédez comme suit:

1. Rendez-vous à l'adresse http://www.lenovo.com/support.
2. Localisez les fichiers téléchargeables pour votre type d'ordinateur comme suit :

a. Dans la zone Enter a product number (Entrez un numero de produit), entrez le type de votre ordinateur, puis cliquez sur Go (Valider).
b. Cliquez sur Downloads and drivers (Télécharges et pilotes).
c. Sélectionnez BIOS dans le menu dérouulant Refine results (Affiner les résultats) pour localiser ainsi tous les liens associés au BIOS.
d. Cliquez sur le lien de mise a jour du BIOS.

1. Cliquez sur le fichier TXT contenant les instructions de mise à jour (par flashage) BIOS à partir du système d'exploitation.
2. Imprimez ces instructions. car elles n'apparaissent plus à l'écran une fois le téléchargement commencé.
3. Suivez les instructions imprimées pour télécharger, extraire et installer la mise à jour.

Récupération suite à l'éché de la mise à jour des programmes POST/BIOS

Si l'alimentation de l'ordinateur est coupée pendant la mise à jour POST ou BIOS, il est possible que l'ordinateur ne redémarre pas correctement. Le cas échéant, effectuez la procédure suivante pour rétabir la situation suite à l'échec de la mise à jour POST ou BIOS. Cette procédure est généralement appelée récapucération du bloc d'amorçage.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 41.
3. Identifiez le cavalier CMOS d'effacement/de reprise se trouvant sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 17.
4. Retirez tout cable génant l'accès au cavalier CMOS d'effacement/de reprise.
5. Faites passer le cavalier de la position par défaut (broches 1 et 2) à la position de maintenance (broches 2 et 3).
6. Reconnectez tous les cables que vous aviez déconnectés.
7. Remettez le carter de l'ordinateur en place et rebranchez les cordons d'alimentation de l'ordinateur et de l'écran aux prises secteur. Voir « Fin du remplacement de composants » à la page 74.
8. Mettez l'ordinateur sous tension, puis insérez le disque de mise à jour POST et BIOS (mise à jour flash) dans l'unité de disque optique. Patientez quelques minutes. Ensuite, la session de récapération commence. La session de récapération dure entre deux et trois minutes. Pendant ce temps, un message d'advertisement s'affiche et aucune action n'est requise de votre part.
9. Une fois la session de récapération terminée, l'écran est noir et votre ordinateur est automatiquement mis hors tension.
10. Repetez les étapes 1 à 4.

11. Remettez le cavalier d'effacement CMOS/récapération sur la position par défaut (broches 1 et 2).

12. Reconnectez tous les câbles que vous aviez déconnectés.

13. Remettez le carter de l'ordinateur en place et rebranchez les câbles que vous avez débranchés.
14. Allumez l'ordinaire pour demarrer le système d'exploitation.

Chapitre 9. Prévention des incidents

Le present chapitre fournit des informations qui vous permettront d'eviter les incidents les plus courants et de préserver le bon fonctionnement de votre ordinateur.

Maintien de votre ordinateur à jour

Dans certains cas, il vous sera peut-être nécessaire de-disposer des logiciels, des pilote de périphérique ou du système d'exploitation le plus récent. La présente rubrique vous explique comment obtenir les dernières mises à jour concernant votre ordinateur.

Sélectionnez l'une des sections suivantes :

• « Obtention des derniers pilotes de périphérique pour votre ordinateur » à la page 95
• « Mise à jour du système d'exploitation » à la page 95
• « Utilisation de System Update » à la page 96

Obtention des derniers pilotes de péripérisque pour votre ordinateur

Remarque: Lenovo apportant sans cesse des améliorations à ses sites Web, le contenu des pages peut être modifié sans préavis, y compris le contenu référencé dans la procédure suivante.

Voussoupieztelechargeretinstallerdes pilotesdeperiphériquemisà jourenvoussconnectantau siteWeb Lenovo et en procédant comme suit :

Attention: Ne téléchargez pas de pilote de péripérisque mis à jour depuis le site Web Windows Update. Ces pilotes de péripérisque n' ont pas été testés par Lenovo et leur utilisation pourrait entraîner des incidents imprévis. Pour obtenir des mises à jour de pilotes de péripérisque, contactez Lenovo.

1. Rendez-vous à l'adresse http://www.lenovo.com/support.
2. Cliquez sur Download & Drivers (Téléchargement et pilotes).
3. Sélectionnéz le type de votre ordinateur dans la liste correspondante.
4. Cliquez sur la catégorie de périphérique pour laquelle vous souhaitez obtenir un pilote.
5. Cliquez sur le pilote de périhérique approprié.
6. Téléchargez et installez le pilote de périphérique.

Mise à jour du système d'exploitation

Microsoft create des mises à jour pour les différents systèmes d'exploitation Windows et les met à disposition sur le site Web Update de Microsoft Windows. Le site Web identifie automatiquement les mises à jour Windows disponibles pour votre ordinateur et affiche uniquement la liste de ces mises à jour. Il peut s'agir de correctifs de sécurité, de nouvelles versions de composants Windows ( comme le Lecteur multimedia), de correctifs pour d'autres éléments du système d'exploitation Windows ou d'améliorations.

Attention: Ne téléchargez pas des pilotes de pérophérique mis à jour depuis le site Web de Windows. Ces pilotes de pérophérique n' ont pas été testés par Lenovo et leur utilisation pourrait entraîner des incidents imprévis. Pour obtenir des mises à jour de pilotes de pérophérique, contactez Lenovo. Pour plus d'informations, voir « Obtention des derniers pilotes de pérophérique pour votre ordinateur » à la page 95.

Pour acceder au site Microsoft Windows Update, procedez comme suit :

1. Accédez au site http://windowsupdate.microsoft.com/.
2. Suívez les instructions qui s'affichent à l'écran.

Utilisation de System Update

Le programme de mise à jour du système (System Update) permet deMAINIR à jour les logiciels installés sur votre ordinateur. Des modules de mise à jour sont stockés sur les serveurs Lenovo et peuvent être télécharges à partir du site Web du support Lenovo. Les modules de mise à jour contiennent des applications, des pilotes de périphérique, des mises à jour flash du BIOS ou des mises à jour logicielles. Lorsque le programme System Update se connecte au site Web du support Lenovo, il détecte automatiquement le type et le modele de votre ordinateur, le système d'exploitation instalé et la langue du système d'exploitation afin de déterminer les mises à jour disponibles pour votre ordinateur. System Update affiche ensuite la liste des modules de mise à jour et classe chaque mise à jour en fonction des catégories critique, recommendée et facultative afin de vous aider à déterminer leur importance. Vous contrôle entière le téléchargement et l'installation des mises à jour. Une fois que vous avez sélectionné les modules de mise à jour de votrechioix, le programme System Update télécharge et installe automatiquement les mises à jour sans autre intervention de cette part.

Le programme System Update est préinstallé sur la plupart des ordinateurs Lenovo et est pré à être utilisé. La seule condition requise est une connexion Internet active. Vous pouvez démarrer manuellement le programme, ou bien utiliser la fonction de planification pour que le programme active automatiquement la recherche de mises à jour aux intervalles spécifiés. Vous pouvez également prédéfinir la recherche de mises à jour planifiées en fonction de la gravité (mises à jour critiques, mises à jour critiques et recommandées ou toutes les mises à jour) afin que la liste des résultats contienne uniquement les types de mise à jour qui vousInterested.

Pour ouvrir le programme System Update, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 5 ou « Accès aux programmes Lenovo sous Windows 8 » à la page 7.

Si le programme System Update n'est pas installé sur votre ordinateur, vous pouvez le télécharger à partir du site de support Lenovo, à l'adresse : http://www.lenovo.com/support.

Entretien et maintenance

Votre ordinateur, s'il fait l'objet de l'entretien et de la maintenance appropriés, vous fournira un service fiable. Vous trouvez dans les rubriques suivantes les informations permettant de le conserver en parfait état de fonctionnement.

• « Précautions élémentaires » à la page 96

• « Nettoyage de l'ordinateur » à la page 97

• « Ordinateur » à la page 97

• « Clavier » à la page 97
• « Souris optique » à la page 97

• « Ecran » à la page 97

• « Règles à respecter pour une bonne maintenance » à la page 98

Précautions élémentaires

Voici quelques précautions élémentaires à respecter pour le bon fonctionnement de l'ordinateur :

• Placez l'ordinateur dans un endroit sec et propre, sur une surface plane et solide.
• Ne posez rien au-dessus de l'écran. N'obturez pas les grilles d'aération de l'ordinateur et de l'écran sous peine de surchauffe.

• Ne posez pas de nourriture ni de boissons à proximé de l'ordinateur. Vous pourriez faire tomber des miettes ou renverser du liquide sur le clavier et la souris, les rendant inutilisables.

• Evitez d'exposer à l'eau les interrupteurs d'alimentation et autres boutons de contrôle. L'humidité peut les endommager et provoquer des décharges électriques.

• Débranche toujours un cordon d'alimentation par la prise et non par le cordon.

Nettoyage de l'ordinateur

Il est conseilé de nettoyer régulierement l'ordinateur de manière à protégger sa surface et à assurer son bon fonctionnement.

ATTENTION :

Veillez à bien éteindre l'ordinateur et le moniteur avant de les nettoyer.

Ordinateur

Utilisez des produits de nettoyage doux sur un chiffon humide pour nettoyer les surfaces peintes de l'ordinateur.

Clavier

Pour nettoyer le clavier de votre ordinateur, procédez comme suit :

1. Imbibez un chiffon doux et propre d'alcool isopropylique dénaturé.
2. Essuyez le dessus de chaque touche avec le chiffon. Essuyez les touches une par une : si vous essuyez plusieurs touches à la fois, le chiffon risque d'accrocher une touche adjacente et de l'endommager. Assurez-vous qu'aucun liquide ne tombe sur ou entre les touches.
3. Pour enlever les miettes ou la poussiere qui se trouvent sous les touches, vous pouvez utiliser un coufflet pour apparéil photo avec une brosse ou un sèche-cheveux en position froid.

Remarque : Evitez de vaporiser un produit de nettoyage directement sur l'écran ou le clavier.

Souris optique

Cette section fournit des instructions concernant le nettoyage d'une souris optique.

Une souris optique utilise une diode electroluminescente (LED) et un détecteur optique pour le déplacement du pointeur. Si le pointeur de l'écran ne se déplace pas parallèlement à la souris, vous devrez peut-être nettoyer cette dernière.

Pour nettoyer une souris optique, procedez comme suit :

1. Mettez votre ordinateur hors tension.
2. Debranchez le cordon de la souris de l'ordinateur.
3. Retournez la souris pour examiner la lentille.

a. Si vous apercevez une tache sur la lentille, nettoyez doucement cette dernière à l'aide d'un bâtonnet ouaté sans produit.
b. Si des débris se trouvent sur la lentille, soufflez doucement sur la zone.

1. Vérifiez la surface sur laquelle vous utilisez la souris. Si cette surface représente une image ou un motif très complexe, l'écran peut avoir des difficultés à déterminer les changements de position de la souris.
2. Rebranche le cordon de la souris sur l'ordinateur.
3. Remettez votre ordinaire sous tension.

Ecran

L'accumulation de poussière sur l'écran peut aggraver la gène liée aux reflets. Nettoyez l'écran régulierement.

Avant de réaliser toute maintenance sur l'écran de l'ordinateur, vérifie que l'ordinateur est hors tension.

Lorsque you nettoyez l'écran, respectez les consignes suivantes :

• N'utilise pas d'eau ou tout autre liquide sur l'écran.
• N'utilisez pas de produits solvants ou abrasifs.
• N'utilise pas de produits de nettoyage inflammables.
• Ne touchez pas l'écran avec des objets pointus ou abrasifs. Ce type de contact risque d'endommager l'écran.
• N'utilisez pas de produit de nettoyage qui contient une solution antistatique ou des additifs similaires.

Nettoyage d'un écran LCD

Pour nettoyer un écran LCD, procédez comme suit :

1. Essuyez doucement l'écran avec un chiffon sec, doux et non pelucheux.
2. Si vous voyagez des taches, de laGRAisse ou des traces de doigts, essuyez l'écran avec un chiffon humide en utilisant un produit détergent doux.
3. Essorez le chiffon pour éliminer autant de liquide que possible.
4. Essuyez l'écran de nouveau. Veiliez à ne pas faire couler de liquide dans l'ordinateur.
5. Avant d'utiliser l'écran, assurez-vous qu'il est sec.

Ecran classique

Pour nettoyer la vitre de I'écran, procédez comme suit :

1. Essuyez la vitre de ce type d'écran à l'aide d'un chiffon doux et sec non pelucheurs ou soufflez dessus pour enlever les particules de poussière.
2. Humidifiez un chiffon doux avec un nettoyant pour vitres liquide non abrasif.
3. Essorez le chiffon pour éliminer autant de liquide que possible.
4. Essuyez l'écran de nouveau. Veiliez à ne pas faire couler de liquide dans l'ordinateur.
5. Avant d'utiliser l'écran, assurez-vous qu'il est sec.

Règles à respecter pour une bonne maintenance

Le respect de quelques règles de maintenance peut vous permettre de maintainir les bonnes performances de votre ordinaire, de protéger vos données, et de vous préparer en cas de défaillance de votre ordinateur.

• Videz régulierement la corbeille.
• Lancez de temps à autre le Défragmentateur de disque Windows afin d'éviter les problèmes de performance liés à un nombre excessif de fichiers fragmentés.
• Faites régulièrement le menage des dossiers Boite de réception, Éléments envoyés et Éléments supprimés dans votre application de messagerie.
• Effectuez régulierement des copies de sauvégarde de vos données vitales sur des supports amovibles et rangez ces supports en lieu sûr. La fréquence de ces sauvégardes dépend de l'importance que vous ou votre entreprise accordez à ces données. Lenovo propose en option différentes unités de stockage amovibles comme, par exemple, des unités CD-RW ou des unités de DVD inscriptibles.
• Sauvegardez régulierement l'intégralité de votre unité de disque dur.
• Maintenez à jour votre ordinateur. Pour plus d'informations, voir « Maintien de votre ordinateur à jour » à la page 95.

• Gérez un journal. Les entrées de ce journal doivent inclure les modifications matérielles ou logicielles les plus importantes, les mises à jour de pilote de périhérique, les incidents survenus par intermittence et les solutions mises en œuvre pour y remedier, ainsi que tous les incidents mineurs qui se sont produits. Ce journal permet (aussi bien à vous qu'à un technicienien Lenovo) de déterminer si un incident est lié à une modification matérielle, logicielle ou à un autre événement.

• Création de disques Product Recovery. Pour plus d'informations sur la restauration de l'unité de disque dur aux paramètres d'usine par défaut à l'aide de disques de récepération Product Recovery, voir « Création et utilisation d'un support de récepération » à la page 77.

• Création d'un support de récapération. Pour plus d'informations sur l'utilisation d'un support de récapération (CD ou DVD) dans le cadre de la reprise suite à une défaillance vous empêchant d'acceder à l'environnement Windows ou à l'espace de travail Rescue and Recovery sur votre unité de disque dur, voir « Création et utilisation d'un support de récapération d'urgence » à la page 80.

Déplacement de l'ordinateur

Avant de déplacer votre ordinateur, prenez les précautions ci-dessous.

1. Sauvegardez tous les fichiers et données de l'unité de disque dur. Il existe un grand nombre de logiciels de sauvegarde dans le commerce. Vous pouvez également utiliser le programme de sauvegarde de votre système d'exploitation, le cas échéant. Lenovo fournit le programme Rescue and Recovery pour vous aider à sauvegarder et récapierer vos données. Pour plus d'informations, voir « Exécution d'opérations de sauvégarde et de récapération » à la page 78.
2. Retirez tout support des unités (disquettes, CD, bandes et autres).
3. Mettez l'ordinaire hors tension ainsi que tous les péripériques connectés. Pour éviter d'endommager le disque dur, les têtes de lecture/écriture de ce dernier sont automatiquement placées sur des zones ne contenant pas de données.
4. Debranche les cordons d'alimentation des prises de courant.
5. Débranche les câbles de communication (câbles modem et réseau, par exemple) tout d'abord des prises de courant, puis débranchez l'autre extrémité des câbles de l'ordinateur.
6. Notez l'emplacement des autres câbles sur l'ordinateur, puis retirez-les.
7. Si vous avez conservé les cartons et les emballages de protection, rangez-y les unités. Si vous utilisez d'autre cartons, emballez soignement les unités pour éviter de les endommager.

Chapitre 10. Dépannage et diagnostics

Ce chapitre fournit des informations sur le diagnostic et le dépannage des incidents matériels. Si vous rencontres un incident qui n'est pas décrit ici, voir Chapitre 11 « Assistance technique » à la page 121 pour connaître les ressources supplémentaires de résolution des incidents.

Résolution des incidents de base

Le tableau suivant fournit des informations destinées à faciliter la résolution des incidents susceptibles de se produit sur votre ordinateur.

Remarque: Si l'incident persiste, faites réparer l'ordinateur. Pour obtenir une liste des numérios de téléphone du support et de la maintenance, reportez-vous aux documents Consignes de sécurité, Déclaration de garantie et Guide de configuration ThinkCentre livrés avec votre ordinateur ou visitez le site Web du support Lenovo à l'adresse http://www.lenovo.com/support/phone.

Symptôme	Action
L'ordinateur ne démarre pas lorsque vous appuyez sur l'interrupteur d'alimentation.	Vérifiez les points suivants : • Le cordon d'alimentation est branché correctement à l'arrête de l'ordinateur et sur une prise de courant alimentée. • Si votre ordinateur est équipé d'un second interrupteur d'alimentation à l'arrête, assurez-vous qu'il est en fonction. • Le voyant d'alimentation à l'avant de l'ordinateur doit être allumé. • La tension de l'ordinateur correspond à la tension de sortie des prises électriques dans votre pays.
L'écran est noir.	Vérifiez les points suivants : • Le cable d'interface de l'écran est correctement branché sur l'écran et dans le port d'écran approprié de l'ordinateur. • Le cordon d'alimentation de l'écran est branché correctement sur l'écran et sur une prise de courant alimentée. • L'écran est allumé, les boutons de réglage de la luminosité et du contraste sont correctement régliés. • La tension de l'ordinateur correspond à la tension de sortie des prises électriques dans votre pays. • Si votre ordinateur comprend deux ports d'écran, voir à utiliser celui qui est situé sur la carte graphique.
Le clavier ne fonctionne pas.	Vérifiez les points suivants : • L'ordinateur est allumé. • Le clavier est correctement relié à un port USB de l'ordinateur. • Aucune touche n'est bloquée.
La souris ne fonctionne pas.	Vérifiez les points suivants : • L'ordinateur est allumé. • La souris est correctement relié à un port USB de l'ordinateur. • La souris est propre. Pour plus d'informations, voir « Souris optique » à la page 97.
Le système d'exploitation ne démarre pas.	Vérifiez les points suivants : • La série d'amorçage inclut l'unité d'amorçage (sur laquelle se trouve le système d'exploitation). Dans la plupart des cas, le système d'exploitation est implanté sur l'unité de disque dur. Pour plus d'informations, voir « Sélection d'une unité d'amorçage » à la page 88.
L'ordinateur émet plusieurs signaux sonores avant le démarrage du système d'exploitation.	Vérifiez qu'aucune touche n'est bloquée.

Procedure de dépannage

Utilisez la procédure suivante comme point de départ pour diagnostiquer les incidents qui survient :

1. Assurez-vous que les câbles de toutes les unités sont correctement connectés.

2. Vérifiez que tous les périhériques connectés nécessitant une alimentation électrique sont correctement branchés à des prises électriques fonctionnant correctement et mises à la terre.

3. Assurez-vous que tous les périphériques connectés sont activés dans les paramètres du BIOS de votre ordinateur. Pour plus d'informations sur l'accès au BIOS et la modification de ses paramètres, reportez-vous au chapitre Chapitre 7 « Utilisation de Setup Utility » à la page 85.

4. Consultez les « Identification et résolution des incidents » à la page 102 et suivez les instructions correspondant à l'incident rencontres. Si celles-ci ne permettent pas de résoudre l'incident, passez à l'étape suivante.

5. Essayez d'utiliser une configuration enregistrée antérieurement afin de déterminer si une modification récente de paramètres matériels ou logiciels n'a pas entraîné un incident. Avant de restaurer une configuration antérieure, enregistrrez votre configuration actuelle dans l'éventualité où les paramètres de l'ancienne configuration ne résoudraient pas l'incident ou auraient des effets non souhaitables. Pour restaurer une configuration enregistrée, procédez comme suit :

6. Sous Windows 7 : cliquez sur Demarrer Panneau de configuration Systeme et sécurité Systeme Protection du système Restauration du système.

7. Sous Windows 8 : cliquez sur Panneau de configuration, puis cliquez sur Système et sécurité → Système → Protection du système → Restauration du système.

Si I'incident persiste, passez a l'etape suivante.

1. Executez le programme de diagnostic. Pour plus d'informations, voir « Lenovo Solution Center » à la page 118.

2. Si le programme de diagnostic déetecte un incidentiel, prenez contact avec le Centre de support client Lenovo. Pour plus d'informations, voir Chapitre 11 « Assistance technique » à la page 121.

3. Si l'exécution du programme de diagnostic est impossible, prenez contact avec le Centre de support client Lenovo. Pour plus d'informations, voir Chapitre 11 « Assistance technique » à la page 121.

4. Si le programme de diagnostic ne détecte pas d'incident matériel, passez à l'étape suivante.

5. Utilisez un programme antivirus afin de déterminer si l'ordinateur a été infecté par un virus. Le cas échéant, supprimeze le virus.

6. Si aucune de ces actions ne permet de résoudre l'incident, faites appel à l'assistance technique. Pour plus d'informations, voir Chapitre 11 « Assistance technique » à la page 121.

Identification et résolution des incidents

VousspuvezutiliserlesinformationsrelativesaI'identificationetararesolutiondesincidents pourremedierauxincidentsdontlessymptomesontbienidentifiés.

Si l'incident s'est produit immédiatement après l'installation d'une option matérielle ou logicielle, procédez comme suit avant de consulter ces informations.

1. Retirez l'option matérielle ou logicielle que vous venez d'installer. Si vous doivent déposer le carter de l'ordinateur pour acceder à l'option matérielle, voirlez à observer les consignes de sécurité électrique fournies avec l'ordinateur. Pour toute sécurité, ne faites pas fonctionner l'ordinateur sans son carter.
2. Executez le programme de diagnostic pour vérifier si l'ordinateur fonctionne correctement.
3. Réinstalléz la nouvelle option matérielle ou logicielle en respectant les instructions du constructeur.

Sélectionnez l'incident retrêné dans la liste suivante :

• « Incidents liés aux dispositifs audio » à la page 103
• « Incidents liés aux CD » à la page 104
• « Incidents liés au port DVD » à la page 105
• « Incidents intermittents » à la page 107
• « Incidents liés au clavier, à la souris ou à un périphérique de pointage » à la page 107
• « Incidents liés à l'écran » à la page 109
• « Incidents liés à l'utilisation en réseau » à la page 111
• « Incidents liés aux dispositifs en option » à la page 113
• « Incidents liés aux performances et au verrouillage » à la page 114
• « Incidents liés à l'imprimante » à la page 116
• « Incidents liés au port série » à la page 117
• « Incidents logiciels » à la page 117
• « Incidents liés au port USB » à la page 118

Incidents liés aux dispositifs audio

Dans la liste suivante, Sélectionnéz le symptôme qui correspond à l'incident :

• « Aucun son sous Windows » à la page 103
• « Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité » à la page 104
• « Le son ne provient que d'un haut-parleur externe » à la page 104
• « Aucun son lors de l'utilisation de produits DOS » à la page 104

Aucun son sous Windows

Symptôme : Aucun son sous Windows

Actions :

• Si vous utilisez des haut-parleurs externes asservis équipés d'un interrupteur d'alimentation (I/O), assurez-vous que celui-ci se trouve sur la position I et que le cable d'alimentation est connecté à un socle de prise de courant CA, correctement mis à la terre.
• Si les haut-parleurs externes sont dotés d'un bouton de réglage du volume, assurez-vous que celui-ci est correctement positionné.
• Double-cliquez sur l'icone représentant un haut-parleur située dans la zone de notification Windows. La fenetre de réglage du volume général apparaît. Vérifiez que les paramètres de volume n'ont pas été définis sur un niveau trop faible et que la case Muet n'est pas cochée.

• Certains modèles sont équipés d'un panneau audio avant pour le réglage du volume. Si tel est le cas, vérifie que le volume n'est pas trop bas.

• Vérifiez que les haut-parleurs externes (et les casques, s'il y a lieu) sont raccordés au connecteur audio approprié de l'ordinateur. La plupart des cables de haut-parleur sont identifiés par un code de couleur correspondant au connecteur.

Remarque : Lorsqu'un cable de haut-parleur externe ou de casque est relié au connecteur audio, le haut-parleur interne (s'il existe) est automatiquement désactivé. Dans la plupart des cas, si une carte son est installée dans l'un des emplacements d'extension, la fonction audio intégrée à la carte mère est désactivée ; utilisez les prises audio de l'adaptateur.

Assurez-vous que le programme utilisé est compatible avec le système d'exploitation Microsoft Windows. S'il est donc pour s'executer sous DOS, il n'utilise pas les fonctions audio de Windows. Il doit donc être configuré en vue de l'émulation de SoundBlaster Pro ou de SoundBlaster.
- Vérifiez que les pilotes de périhérique audio sont correctement installés. Reportez-vous à l'aide de Microsoft Windows pour plus d'informations.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité

Symptôme : Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité

Action : Voir « Incidents liés aux CD » à la page 104.

Le son ne provient que d'un haut-parleur externe

Symptôme : Le son ne provient que d'un haut-parleur externe.

Actions :

Vérifiez que le cable du haut-parleur est complètement inséré dans le connecteur de l'ordinateur.
Assurez-vous que le cable qui relié le haut-parleur gauche au haut-parleur droit est correctement connecté.
- Double-cliquez sur l'icone représentant un haut-parleur située dans la zone de notification Windows. La fenetre de réglage du volume général apparaît. Assurez-vous que les paramètres de la balance sont correctement définis.

Si l'incident persiste, le haut-parleur est peut-être défectueux. Faites-le réparer. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Aucun son lors de l'utilisation de produits ou de programmes DOS

Symptôme : Aucun son lors de l'utilisation de produits ou de programmes DOS

Actions :

• Vérifie que le jeu ou le programme est configuré pour émuler SoundBlaster Pro ou SoundBlaster. Pour la procédure relative à la sélection des paramétres de la carte son, reportez-vous à la documentation livrée avec le programme DOS.
• Si l'incident persiste, executé le programme Lenovo Solution Center. Pour obtaining une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Incidents liés aux CD

Dans la liste suivante, sélectionné le symptôme qui correspond à l'incident :

• « Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité de CD » à la page 105
• « Un CD-ROM ou un disque DVD ne fonctionne pas » à la page 105
• « Impossible d'utiliser un support de récapéRATION démarrable (amorcâble), tel que le CD Product Recovery, pour démarrer l'ordinateur » à la page 105

Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité de CD

Symptôme : Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité de CD.

Actions :

• Si plusieurs unités de CD-ROM ou de DVD (ou unités CD-ROM et DVD combinées) sont installés sur votre ordinateur, essayez d'insérer le disque dans l'autre unité. Dans certains cas, une seule de ces unités est connectée au sous-système audio.
• Si vous utilisez le système d'exploitation Windows 7, suivez la procédure indiquée pour « Un CD-ROM ou un disque DVD ne fonctionne pas » à la page 105.

Si I'incident persiste, suive la procEDURE indiquée pour « Un CD-ROM ou un disque DVD ne fonctionné pas » à la page 105.

Un CD-ROM ou un disque DVD ne fonctionne pas

Symptôme : Un CD-ROM ou un disque DVD ne fonctionne pas.

Actions :

• Vérifiez que le disque est correctement inséré, étiquette vers le haut.
• Vérifiez que le disque utilisé est propre. Pour effacer la poussière ou des traces de doigts, utilisez un chiffon doux et propre pour essuyer le disque en partant du centre vers les bords. N'effectuez pas de mouvements circulaires lorsque vous essuyez le disque car vous pourriez perdre des données.
• Vérifiez que le disque utilisé est en bon état, qu'il n'est ni rayé ni endommagé. Essayez d'insérer un autre disque dont vous étés sur qu'il fonctionne correctement. Si vous ne parvenez pas non plus à le litre, l'unité de CD-ROM ou de DVD-ROM, ou son câblage, est peut être à l'origine de l'incident. Assurez-vous que le cordon d'alimentation et le cable d'interface sont correctement connectés à l'unité.

Impossible d'utiliser un support de récapération démarrable (amorcâble), tel que le CD Product Recovery, pour démarrer l'ordinateur

Symptôme : Impossible d'utiliser un support de récepération démarrable (amorcâble), tel que le CD Product Recovery, pour démarrer l'ordinateur.

Action: Assurez-vous que l'unité de CD ou de DVD est indiquée dans la séquence d'amorceavage avant l'unité de disque dur. Reportez-vous la section « Sélection ou modification de la séquence d'amorceage » à la page 88 pour plus d'informations sur la consultation et la modification de la séquence d'amorceage. Sur certains modèles, la séquence d'amorcege ne peut pas être modifiée.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Incidents liés au port DVD

Dans la liste suivante, Sélectionnéz le symptôme qui correspond à l'incident :

• « Ecran noir à la place de la série video du DVD-ROM » à la page 106

• « Impossible de dire la série video du DVD-ROM » à la page 106

• « Pas de son ou son intermittent lors de la lecture d'un DVD-ROM » à la page 106
• « Lecture très lente ou saccadée » à la page 106
• « Disque incorrect ou introuvable » à la page 107

Ecran noir à la place de la série video du DVD-ROM

Symptôme : Ecran noir à la place de la série video du DVD-ROM.

Actions :

• Reliance le programme de l'unité de DVD-ROM.
• Fermez tous les fichiers ouverts, mettez l'ordinateur hors tension puis redémarrez-le.
• Essayez avec une définition d'écran ou un nombre de couleurs inférieurs.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Impossible de dire la série video du DVD-ROM

Symptôme : Impossible de dire la série video du DVD-ROM.

Actions :

• Vérifiez que le disque est propre et non rayé.
• Vérifiez le système de codage défini. Vous devrez éventuellesment accuérir un disque approprié.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Pas de son ou son intermittent lors de la lecture d'un DVD-ROM

Symptôme : Pas de son ou son intermittent lors de la lecture d'un DVD-ROM.

Actions :

• Vérifiez les paramètres de réglage du volume définis sur votre ordinateur et sur les haut-parleurs.
• Vérifiez que le disque est propre et non rayé.
• Vérifiez toutes les connexions des haut-parleurs.
• A l'aide du menu du DVD, Sélectionnez une autre piste.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Lecture très lente ou saccadée

Symptôme : Lecture très lente ou saccadée.

Actions :

• Désactivez toute application d'arrière-plan superflue, telle que l'antivirus ou les thèmes du bureau.
• Vérifiez que la résolution graphique est inférieure à 1152 x 864.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Disque incorrect ou introuvable

Symptôme : Disque incorrect ou introuvable

Actions :

Vérifiez que le support inséré dans l'unité est bien un DVD et que sa face brillante est tournée vers le bas.
- Vérifiez que la résolution graphique est inférieure à 1152 × 864 .
- Sur un ordinateur équipé également d'une unité de CD-ROM ou de CD réinscribable, vérifie que le DVD se trouve dans l'unité de «DVD».

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Symptôme : Un incident se produit de façon irrégulière et est difficile à reproduce.

Actions :

• Vérifiez que tous les câbles et cordons sont bien connectés à l'ordinateur et aux périphériques.
• Lorsque le système est sous tension, vérifie que la grille de ventilation n'est pas bloquée (on doit remarquer un début d'air au cours de la grille). Assurez-vous également que les ventilateurs fonctionnent. S'ilns ne fonctionnent pas ou que I'air ne circule pas, l'ordinateur risque de surchauffer.
• Si des unités SCSI sont installées, assurez-vous que la première unité de chaque câblage en chaine SCSI est équipée d'un module de terminaison. (Reportez-vous à la documentation SCSI.)

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Incidents liés au clavier, à la souris ou à un périphérique de pointage

Dans la liste suivante, Sélectionnéz le symptôme qui correspond à l'incident :

• « Le clavier est partiellement ou totalement inopérant » à la page 107
• « La souris ou le périphérique de pointage ne fonctionnent pas » à la page 108
  Le déplacement du pointeur à l'écran ne correspond pas à celui de la souris » à la page 108
  Le lecteur d'empreintes digitales ne fonctionne pas » à la page 108
• « Le clavier sans fil ne fonctionne pas » à la page 109

Le clavier est partiellement ou totalement inopérant

Symptôme : Le clavier est totalement ou partiellement inopérant.

Actions :

• Vérifiez que le clavier est correctement relié au connecteur prévu à cet effet sur l'ordinateur.
• Si vous utilisez un clavier USB Enhanced Performance et que seules une ou quelques touches d'accès rapide ne fonctionnent pas, il se peut que ces touches aient eté désactivées ou n'aint pas eté affectées à une fonction. Utilisez le système d'aide du programme de personnelisation du clvier Enhanced Performance pour identifier les incidents liés aux touches d'accès rapide.

Pour ouvrir le programme Enhanced Performance Customization Keyboard, procedez comme suit :

• Sous Windows 7, procédez comme suit :

• Cliques sur Demarrer Panneau de configuration.

• Cliques sur Matériel et son.

• Cliquez sur Periphériques et imprimantes.

• Cliquez deux fois sur Clavier USB Enhanced Performance. Le programme de personnelisation du clavier USB Enhanced Performance démarre.

• Sous Windows 8, procédez comme suit :

• Ouvrez le panneau de configuration.

• Cliquez sur Matériel et son.
• Cliquez sur Periphériques et imprimantes.
• Cliquez deux fois sur Clavier USB Enhanced Performance. Le programme de personnelisation du clavier USB Enhanced Performance démarre.

Si l'incident persiste, faites réparer l'ordinateur et le clavier. Pour plus de détails, voir Chapitre 11 « Assistance technique » à la page 121.

La souris ou le périphérique de pointage ne fonctionnent pas

Symptôme : La souris ou le périphérique de pointage ne fonctionnent pas.

Actions :

• Vérifiez que la souris ou le péripérisque de pointage sont correctement reliés au connecteur prévu à cet effet sur l'ordinateur. En fonction du type de souris utilisé, le cordon doit être relié au port souris, au port série ou au port USB. Certains claviers sont dotés de connecteurs USB intégrés auxquels une souris ou un péripérisque de pointage USB peuvent être reliés.
• Vérifiez que les pilotes de la souris ou du périhérique de pointage sont correctement installés.
• Si vous utilisez un clavier ou une souris USB, assurez-vous que les ports USB sont activés dans les paramétres du système BIOS. Voir « Activation ou désactivation d'une unité » à la page 87.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Le déplacement du pointeur à l'écran ne correspond pas à celui de la souris

Symptôme : Le déplacement du pointeur à l'écran ne correspond pas à celui de la souris.

Action: Les mouvements désordonnés du pointeur sont généralement dus à une accumulation de poussière, de particules grasses ou autres sur la bille située à l'intérieur de la souris. Il suffit alors de nettoyer la souris. Pour plus d'informations, voir « Souris optique » à la page 97.

Le lecteur d'empreintes digitales ne fonctionne pas

Symptôme : Le lecteur d'empreintes digitales ne fonctionne pas.

Action : Les actions suivantes peuvent empêcher le lecteur d'empreintes digitales de fonctionnercorrectement :

• Enregistrer l'empreinte digitale de façon incorrecte.
• Grattage de la surface du lecteur à l'aide d'un objet dur et pointu.
• Raclage de la surface du lecteur à l'aide d'un ongle ou de tout objet dur.
• Utilisation ou contact du lecteur avec des doigs sales.
• La surface de votre doigt est très différente de cette figurant dans l'enregistrement de votre empreinte digitale.

Le clavier sans fil ne fonctionné pas

Symptôme : Le clavier sans fil ne fonctionne pas.

Action: Si levoyant d'émission/reception est allumé et que le clavier sans fil ne fonctionne pas, redémarrez le système. Si le redémarrage de l'ordinateur ne résout pas l'incident, vérifie que les conditions suivantes sont bien remplies :

• Les batteries sont correctement installées.
• Les batteries conservent encore du courant.
• Le clavier sans fil est situé à moins de dix mètres de l'émetteur-recepteur.
  L'émetteur-recepteur est correctement installé.

Action: Si levoyant d'émission/reception n'est pas allumé, reconnectectez l'émetteur/recepteur et le clavier.

Incidents liés à l'écran

Remarque: Un grand nombre d'écrans représentant des voyants d'etat et des boutons de contrôle intégrés permettant de régler la luminosité, le contraste, la largeur, la hauteur et d'ajuster d'autres caractéristiques de l'image. Toutefois, ces boutons de contrôle variant d'un type d'écran à un autre. Pour plus d'informations sur les voyants d'etat et l'utilisation des boutons de contrôle, reportez-vous à la documentation livrée avec l'écran.

Dans la liste suivante, Sélectionnéz le symptôme qui correspond à l'incident :

• « Des caractères incorrectly s'affichent à l'écran » à la page 109
• « L'écran fonctionne lorsque vous mettez le système sous tension mais devient noir après un certain délié d'inactivité » à la page 109
• « L'écran fonctionne lorsque vous mettez l'ordinateur sous tension mais devient noir lorsque vous lancez certaines applications » à la page 110
• « L'image tremblote » à la page 110
• « L'image est décolorée » à la page 110

Des caractères incorrects s'affichent à l'écran

Symptôme : Des caractères incorrectly s'affichent à l'écran.

Action: Faites réparer l'ordinateur. Pour plus d'informations, voir Chapitre 11 « Assistance technique » à la page 121.

L'écran fonctionné lorsque vous mettez le système sous tension mais devient noir après un certain-delai d'inactivité

Symptôme : L'écran fonctionné lorsque vous mettez le système sous tension mais devient noir après un certain décai d'inactivité.

Action : Notre ordinateur est probablement configuré pour économiser l'énergie à l'aide des fonctions évoluées de gestion de l'alimentation (APM). Si ces fonctions sont activées, vous pouvez tenter de résoudre l'incident en désactivant ces fonctions ou en modifier les paramètres de gestion de la consommation.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

L'écran fonctionné lorsque vous mettez l'ordinateur sous tension mais devient noir lorsque vous lancez certaines applications

Symptôme : L'écran fonctionne lorsque vous mettez l'ordinateur sous tension mais devient noir lorsque vous lancez certaines applications.

Actions :

• Vérifiez que le cordon d'interface de l'écran est correctement relié à l'écran et au connecteur prévu à cet effet sur l'ordinateur. Une mauvaise connexion peut provoquer des incidents intermittents.
• Vérifiez que vous avez installé les pilotes nécessaires pour ces applications. Pour déterminer si des pilotes sont requis, reportez-vous à la documentation du programme concerné.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

L'imagetremblote

Symptôme : L'image tremblote.

Actions :

• La fréquence de rafraîchissement définie pour l'écran est trop faible. Choisissez la fréquence de rafraîchissement la plus élevée en mode non entrelacé prise en charge par l'écran et par le contrôleur video de l'ordinateur.

Attention : L'utilisation d'une définition ou d'une fréquence de rafraîchissement non prise en charge risque d'endommager votre écran. Pour connaître les fréquences de rafraîchissement prises en charge, consultez la documentation.

• L'écran est peut-être soumis aux interférences provoquées par les équipements environnants. Les champes magnétiques généres par d'autres appareils (transformateurs, apparéils électriques, lampes fluorescentes et autres écrans) peuvent être la cause de l'incident. Eloignez de l'écran les éclairages fluorescentes et tout autre apparéil produit des champes magnétiques. Si l'incident persiste, procédéz comme suit :

• Eteignez l'écran. (Le déplacement d'un écran couleur sous tension risque de provoquer une décoloration de l'image.)

• Respectez une distance d'au moins 305 mm entre l'écran et les autres péripériques.

• Rallumez l'écran.

• Vous pouvez réinitialiser la fréquence de rafraîchissement via le Panneau de configuration du système d'exploitation :

Sous Microsoft Windows 7, cliquez sur Demarrer Panneau de configuration Matériel et audio Ajuster la résolution de l'écran Paramètres avances. Cliquez ensuite sur l'onglet Ecran et sélectionnez une nouvelle fréquence de rafraichissement.

Sous Microsoft Windows 8, ouvrez le panneau de configuration et cliquez sur Matériel et audio Ajuster la résolution de l'écran Paramètres avancés. Cliquez ensuite sur l'onglet Ecran et sélectionnez une nouvelle fréquence de rafraichissement.

• Pour plus de détails, reportez-vous à l'aide ou à la documentation du système d'exploitation.

Si l'incident persiste, l'écran est peut-être défectueux. Pour plus de détails, voir Chapitre 11 « Assistance technique » à la page 121.

L'imagestédecolorée

Symptôme : L'image est décolorée.

Action : L'écran est peut-être soumis aux interférences provoquées par les équipements environnants. Les champes magnétiques généres par d'autres appareils (transformateurs, apparèils électriques, lampes fluorescentes et autres écrans) peuvent être la cause de l'incident. Eloignez de l'écran les éclairages fluorescents et tout autre apparéil produit des champes magnétiques. Si l'incident persiste, procédez comme suit :

1. Eteignez l'écran. (Le déplacement d'un écran couleur sous tension risque de provoquer une décoloration de l'image.)
2. Respectez une distance d'au moins 305 mm entre l'écran et les autres péripériques.
3. Rallumez l'écran.

Si l'incident persiste, l'écran est peut-être défectueux. Pour plus de détails, voir Chapitre 11 « Assistance technique » à la page 121.

Incidents liés à l'utilisation en réseau

Voici les incidents les plus courants liés à l'utilisation en réseau. Sélectionnez l'incident rencontres dans la liste suivante :

• « Incidents liés à Ethernet » à la page 111
• « Incident lié au réseau local sans fil » à la page 113
• « Incident lié au réseau étendu sans fil » à la page 113
• « Incidents liés aux périphériques Bluetooth » à la page 113

Pour plus d'informations, voir « Aide et support » à la page 121.

Incidents liés à Ethernet

Si vous rencontrez un incident lié à Ethernet, Sélectionné le symptôme correspondant dans la liste suivante :

• « Notre ordinateur ne peut pas se connecter au réseau » à la page 111
• « La carte)cesse de fonctionner sans raison apparente » à la page 112
• « Si vous utilisez un modele Gigabit Ethernet avec une vitesse de 1000 Mbps, la connexion échoue ou des erreurs se produit. » à la page 112
• « Si un modele Gigabit Ethernet est utilisé, celui-ci ne peut pas connecter au réseau à une vitesse de 1000 Mbit/s. En revanche, il se connecte à 100 Mbit/s » à la page 113

Votre ordinateur ne peut pas se connecter au réseau

Symptôme : Notre ordinateur ne peut pas se connecter au réseau.

Actions : Vérifiez que :

• Le cable est correctement installé.

Le cable de réseau doit être correctement relié au connecteur Ethernet de l'ordinateur et au connecteur RJ45 du concentrateur. La distance maximale entre l'ordinateur et le concentrateur est de 100 mètres. Si l'incident persististe alors que le cable est correctement connecté et que la distance ne dépasse pas la limite maximale, essayez un autre cable.

• Le cable est correctement installé.
• Vous utilisez le pilote de périhérique approprié.

Sous Windows 7, précédez comme suit :

1. Cliquez sur Demarrer Panneau de configuration.

2. Cliques sur Matériel et son.

3. Cliquez sur Gestionnaire de peripheriques. Si vous etes invited a entrer un mot de passage administrateur ou une confirmation, tapez le mot de passer ou confirmez-le.

4. Si un point d'exclamation est affchéé en regard du nom d'une carte sous Cartes réseau, vous n'utilise peut-être pas le pilote approprié ou il n'est pas activé. Pour lemettre à jour, cliquez avec le bouton droit de la souris sur la carte mise en évidence.
5. Cliquez sur Mettre a jour le logiciel du pilote et suivez les instructions affichees a l'écran.

Sous Windows 8, procedez comme suit :

1. Ouvrez le panneau de configuration.
2. Cliquez sur Matériel et son.
3. Cliquez sur Gestionnaire de peripheriques. Si vous etes invited a entrer un mot de passage administrateur ou une confirmation, tapez le mot de passer ou confirmez-le.
4. Si un point d'exclamation est affiché en regard du nom d'une carte sous Cartes réseau, vous n'utilise peut-être pas le pilote approprié ou il n'est pas activé. Pour lemettre à jour, cliquez avec le bouton droit de la souris sur la carte mise en évidence.

5. Cliquez sur Mettre a jour le logiciel du pilote et suivez les instructions affichees a l'écran.

6. Le port du concentrateur et la carte possèdent le même paramètre Duplex.

Si vous avez configuré la carte pour utiliser le Duplex intégral, assurez-vous que le port du concentrateur est également configuré pour le Duplex intégral. Si un mode Duplex erroné est définir, cela peut provoquer une diminution des performances, une perte de données ou une déconnexion.

• Vous avez installé tous les logiciels de réseau nécessaires à votre environnement.

Adressez-vous à l'administrateur du réseau local.

La carte cesse de fonctionner sans raison apparente

Symptôme : La carte cesse de fonctionner sans raison apparente.

Action : Des fichiers du pilote de réseau sont peut-être alterés ou manquants. Mettez le pilote à jour en vous reportant à la rubrique «Solution» correspondante afin de vous assurer que le pilote de péripérisque approprié est installé.

La fonction Wake on LAN n'est pas disponible

Symptôme : La fonction Wake on LAN (WOL) n'est pas disponible.

Actions :

• Vérifiez que cette fonction est activée dans BIOS Setup Utility.
• Si tel est le cas, demandez les paramètres nécessaires à l'administrateur du réseau local.

Si vous utilisez un modele Gigabit Ethernet avec une vitesse de 1000 Mbps, la connexion échoue ou des erreurs se produit.

Symptôme : Si vous utilisez un modele Gigabit Ethernet avec une vitesse de 1000 Mbps, la connexion échoue ou des erreurs se produit.

Actions :

• Utilisez un câblage de catégorie 5 et assurez-vous que le cable de réseau est correctement connecté.
• Effectuez une connexion à un concentrateur ou à un commutateur de type 1000 BASE-T (et non 1000 BASE-X).

Si un modele Gigabit Ethernet est utilise, celui-ci ne peut pas connecter au réseau à une vitesse de 1000 Mbit/s. En revanche, il se connecte à 100 Mbit/s

Symptôme : Si un modele Gigabit Ethernet est utilisé, celui-ci ne peut pas connecter au réseau à une vitesse de 1000 Mbit/s. En revanche, il se connecte à 100 Mbit/s.

Actions :

• Essayez un autre câble.
• Vérifiez que le partenaire de liaison est défini pour une négociation automatique.
• Vérifiez que le commutateur est conforme à la norme 802.3ab (Gigabit sur cuivre).

Incident lié au réseau local sans fil

Symptôme : Vous ne pouvez pas vous connecter à l'aide de la carte de réseau sans fil intégrée.

Actions :

Assurez-vous que c'est la derniere version du pilote de réseau sans fil qui est installee. Consultez le site Web et vérifie que la version du pilote de periphérique pris en charge par Access Connections est la derniere documentee dans le fichier readme.
Assurez-vous que l'ordinateur se trouve à portée d'un point d'accès sans fil.
Assurez-vous que la connexion radio est activée en cliquant deux fois sur l'icone Access Connections dans la zone de notification Windows.
- Vérifiez le nom de réseau (SSID) et les informations de chiffrement. Utilisez Access Connections pour vérifier ces informations qui différencient les majuscules et les minuscules.

Incident lié au réseau étendu sans fil

Message : Une carte réseau étendu non autorisée est connectée - Mettez la carte réseau étendu hors tension et retirez-la.

Action: La carte réseau étendu n'est pas prise en charge sur cet ordinateur. Retirez-la.

Remarque: Tous les modèles d'ordinateurs ne sont pas équipés d'un réseau étendu.

Incidents liés aux périphériques Bluetooth

Symptôme : Le son ne provient pas du casque Bluetooth mais du haut-parleur local, même si le casque est connecté à l'aide du profil Casque ou du profil AV.

Action: Procedez comme suit:

1. Quittez l'application qui utilise le dispositif sonore (Windows Media Player par exemple).
2. Ouvrez le Panneau de configuration en cliquant sur Demarrer Panneau de configuration.
3. Cliquez sur Matériel et son Son.
4. Sélectionnez l'onglet Lecture.
5. Si vous utilisez le profil Casque, selectionnee Audio mains-libres Bluetooth et cliquez sur le bouton Définir par défaut. Si vous utilisez le profil AV, selectionnee Audio stéreo et cliquez sur le bouton Définir par défaut.
6. Cliquez sur OK pour fermer la fenetre Son.

Incidents liés aux dispositifs en option

Les informations qui suivent permettent de diagnostiquer les incidents liés à des options matérielles Lenovo qui ne disposent pas de leur propres informations relatives à l'identification et à la résolution des incidents.

Dans la liste suivante, Sélectionnéz le symptôme qui correspond à l'incident :

• « Une option venant juste d'être installée ne fonctionné pas » à la page 114
• « Une option qui fonctionnait ne fonctionne plus » à la page 114

Une option venant juste d'être installée ne fonctionne pas

Symptôme : Une option venant juste d'être installée ne fonctionne plus.

Action : Vérifiez les points suivants :

• L'option est bien conçue pour le système.
• Vous vous étés bien conformé à la procédure d'installation fournie avec l'options ainsi qu'à celle accompagnant l'ordinateur, et tous les fichiers nécessaires à l'installation de l'options (les pilotes, le cas échéant) sont correctement installés.
• Vous n'avez pas desserré les connecteurs d'autres cordons ou dispositifs en option deja installés.
• L'option concernée (s'il s'agit d'une carte) dispose de suffisamment de ressources matérielles pour pouvoir fonctionner correctement. Afin de déterminer les ressources matérielles requises pour chaque carte, consultez la documentation qui accompagne la carte (ainsi que la documentation des autres cartes installées).

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Une option qui fonctionnait ne fonctionne plus

Symptôme : Une option qui fonctionnait ne fonctionne plus.

Actions :

• Vérifiez l'etat de l'options et le raccordement des cordons.
• Si l'option a été livrée avec ses propres instructions de test, utilisez-les.

• Si l'option défectueuse est une unité SCSI, vérifie les points suivants :

• Les câbles de toutes les unités SCSI externes sont correctement connectés.

• La dernière unité de chaque chaine SCSI ou l'extrémité du cable SCSI est équipée d'un module de terminaison.

• Toutes les unités SCSI externes sont sous tension. Ces unités doivent être mises sous tension avant le système. Pour plus de détails, consultez la documentation SCSI.

• Vérifiez que l'option et les pilotes requis sont correctement installés.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Incidents liés aux performances et au verrouillage

De faibles performances ou un verrouillage de l'ordinateur peuvent être dus aux événements suivants :

• « Espace disponible insuffisant sur l'unité de disque dur » à la page 115
• « Trop de fichiers fragmentés » à la page 115
• « Mémoire insuffisante » à la page 116

Choisissez un élément dans la liste ci-dessus pour connaître la procédure correcte à suivre.

Espace disponible insuffisant sur l'unité de disque dur

Symptôme : Espace disponible insuffisant sur l'unité de disque dur

Le système d'exploitation Windows ralentit et peut générer des erreurs si la quantité d'espace disponible sur l'unité de disque dur devient trop faible.

Pour vérifier l'espace disponible sous Windows 7, procedez comme suit :

1. Cliquez sur Demarrer Poste de travail.
2. Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et Sélectionnez Propriétés. La quantité d'espace disque disponible s'affiche.

Pour vérifier l'espace disponible sous Windows 8, procedez comme suit :

1. Ouvrez l'Explorateur Windows et cliquez sur Ordinateur.
2. Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et sélectionnez Propriétés. La quantité d'espace disque disponible s'affiche.

Pour libérer de l'espace disque, procedez comme suit :

• Procedure 1

• Sous Windows 7, cliquez sur Demarrer Ordinateur. Sous Windows 8, ouvre I'Explorateur Windows et cliquez sur Ordinateur.

• Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et seLECTIONnez Propriétés.
• Cliquez sur Nettoyage de disque.

• Une liste de catégories de fichiers inutiles s'affiche. Sélectionnez chaque catégorie de fichiers à supprimer, puis cliquez sur OK.

• Procedure 2

• Ouvrez le panneau de configuration.

• Cliquez sur Programmes.
• Cliquez sur Activer ou désactiver des fonctionnalités Windows.

• Une liste de composants Windows facultatifs s'affiche. Suivez les instructions qui s'affichent à l'écran.

• Procedure 3

• Sous Windows 7, cliquez sur Demarrer Ordinateur. Sous Windows 8, ouvrez l'Explorateur Windows et cliquez sur Ordinateur.

• Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et sélectionnéz Propriétés.
• Cliquez sur Nettoyage de disque.
• Cliquez sur Nettoyage des fichiers système.
• Cliquez sur l'onglet Autres options.
• Dans la zone Programmes et fonctionnalités, cliquez sur le bouton Nettoyer.

• Une liste des programmes installés s'affiche. Sélectionnez le programme à supprimer. Cliquez sur Déinstaller/Modifier.

• Nettoyez votre boîte de réception ainsi que les dossiers des éléments envoyés et supprimés de votre application de messagerie. Les noms des dossiers et les procédures variant en fonction de l'application. Si vous avez besoin d'assistance, consultez le système d'aide de votre application de messagerie.

Trop de fichiers fragmentés

Symptôme : Trop de fichiers fragmentés

Action: Executez le programme Défragmentateur de disque de Windows.

Remarque : Selon la taille de l'unité de disque dur et la quantité de données qui y sont actuellment stockées, le processus de défragmentation peut prendre plusieurs heures.

Sous Windows 7, procedez comme suit :

1. Fermez les programmes en cours d'exécution et les fenêtres ouvertes.
2. Cliquez sur Demarrer Poste de travail.
3. Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et sélectionnéz Propriétés.
4. Cliquez sur l'onglet Outils.
5. Cliquez sur Défragmenter maintainant, puis sur Continuer.
6. Cliquez à nouveau sur Défragmentermenter maintainant pour lancer un processus de défragmentation de disque.

Sous Windows 8, procedez comme suit :

1. Fermez les programmes en cours d'exécution et les fenêtres ouvertes.
2. Ouvrez l'Explateur Windows et cliquez sur Ordinateur.
3. Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et seLECTIONnez Propriétés.
4. Cliquez sur l'onglet Outils.
5. Cliquez sur Optimiser.
6. Cliquez de nouveau sur Optimiser pour lancer un processus de défragmentation du disque.

Mémoire insuffisante

Symptôme : Mémoire insuffisante

En règle générale, plus la quantité de mémoire installée est importante, meilleur est le fonctionnement du système d'exploitation Windows.

Action : Installéz plus de mémoire. Pour plus d'informations sur l'acquisition de mémoire, voir Chapitre 11 « Assistance technique » à la page 121. Pour suivre les instructions détaillées d'installation de la mémoire, voir « Installation ou remplacement d'un module de mémoire » à la page 45.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Incidents liés à l'imprimante

Symptôme : L'imprimante ne fonctionne pas.

Actions : Vérifiez les points suivants :

1. L'imprimante est sous tension et prête.
2. Le papier est chargé correctement.
3. Le cordon d'interface de l'imprimante est branché sur le port série, sur le port parallele ou sur le port USB approprié du système.

Remarque: L'utilisation de câbles d'interface non conformes IEEE peut entraîner des incidents imprévisibles.

1. Les pilotes de périphérique et autres logiciels livrés avec l'imprimante sont installés correctement.
2. Vous avez correctement affecté le port de l'imprimante pour votre système d'exploitation, programme d'application ou BIOS. Pour plus d'informations sur les paramétres du BIOS, voir Chapitre 7 « Utilisation de Setup Utility » à la page 85.

Si l'incident persiste, lancez les tests décrits dans le manuel qui accompagne votre imprimante. Si l'incident persiste, faites réparer l'ordinateur. Voir Chapitre 11 « Assistance technique » à la page 121.

Incidents liés au port série

Utilisez les informations ci-dessous pour résoudre les incidents liés au port série et aux péripériques qui y sont connectés.

Symptôme : Le port série est inaccessible.

Actions :

• Vérifiez que le cable série est correctement connecté au port série de l'ordinateur et au périphérique série. Si le périphérique série dispose d'un cordon d'alimentation, assurez-vous qu'il est relié à un socle de prise de courant correctement mis à la terre.
• Si le périphérique série est doté d'un interrupteur d'alimentation (I/O), vérifie qu'il est en position I.
• Si le périphérique série est doté d'un interrupteur de connexion (Online), vérifie qu'il est en position Online.
• Si le périphérique série est une imprimante, vérifie que le papier est charge correctement.
• Vérifiez que les logiciels fournis avec le périphérique série sont correctement installés. Reportez-vous à la documentation relative à l'option du périphérique série.
• Vérifiez que la carte du port série, si vous en avez installé une, est bien en place.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Incidents logiciels

Dans la liste suivante, sélectionnez le symptôme qui correspond à l'incident :

• « Lorsque vous utilisez une fonction de tri, les dates ne sont pas triées dans l'ordre correct » à la page 117
• « Un logiciel ne fonctionne pas » à la page 117

Lorsque vous utilisez une fonction de tri, les dates ne sont pas triées dans l'ordre correct

Symptôme : Lorsque vous utilisez une fonction de tri, les dates ne sont pas triées dans l'ordre correct.

Action : Certains logiciels développés avant l'an 2000 triaient les dates sur les deux derniers chiffres de l'année, en considérant que les deux premiers chiffres étaient 19. Les dates ne sont donc pas triées dans le bon ordre. Vérifiez avec le fabricant du logiciel si des mises à jour sont disponibles. Ces dernières sont souvent accessibles sur le Web.

Un logiciel ne fonctionne pas

Symptôme : Un logiciel ne fonctionne pas.

Actions :

• Les logiciels sont souvent dotés de systèmes d'aide en ligne intégrés qui fournissent des instructions pour la plupart des tâches. Si vous rencontres des difficultés lors de l'exécution d'une tâche dans un logiciel, consultez l'aide en ligne correspondante. Pour acceder à l'aide en ligne, vous utilisez généralement un menu ou un bouton et souvent, la touche F1.
• Si vous rencontres des difficultés lors de l'utilisation de Windows ou d'un de ces composants, consultez l'aide de Windows. Cette dernière est accessible à partir du menu Demarrer.

• Pour déterminer si un incident est lié à un logiciel récemment installé, vérifie les points ci-dessous :

• La configuration du système satisfait aux exigences de mémoire du logiciel. Consultez pour cela la documentation fournie avec le logiciel. (Si vous venez d'installer une carte ou de la mémoire, il s'est peut-être produit un conflit au niveau de l'adresse mémoire.)

• Le logiciel a eté concu pour ce type de système.
• D'autres logiciels fonctionnent normalement sur votre système.

• Le logiciel en question fonctionne correctement sur un autre système.

• Si des messages d'erreur se sont affichés pendant l'utilisation du logiciel, consultez la documentation imprimée livrée avec ce dernier ou l'aide correspondante afin de tracer la description des messages et les actions à entreprises pour remédier à l'accident.

• Vérifiez avec le fabricant du logiciel si des mises à jour sont disponibles. Ces dernières sont souvent accessibles sur le Web.

• Si le logiciel ne fonctionne plus correctement, procédez comme suit :

• Sous Windows 7, cliquez sur Demarrer Panneau de configuration Système et sécurité Système Protection du système Restauration du système. Suivez ensuite les instructions qui s'affichent.

• Sous Windows 8, ouvre le panneau de configuration et cliquez sur Systeme et sécurité Systeme Protection du système Restauration du système. Suivez ensuite les instructions qui s'affichent.

• Si vous ne parvenez pas à résoudre l'incident par d'autres méthodes, désinstallé le logiciel, puis installez-le à nouveau.

Si l'incident persiste, vous devrez peut-être faire appel à l'assistance technique. Pour plus d'informations, contactez le fabricant du logiciel ou reportez-vous au chapitre Chapitre 11 « Assistance technique » à la page 121.

Incidents liés au port USB

Symptôme : Les ports USB sont inaccessibles.

Actions :

• Vérifiez que le cable USB est correctement connecté au port et au périphérique USB. Si le périphérique USB dispose d'un cordon d'alimentation, assurez-vous qu'il est relié à un socle de prise de courant correctement mis à la terre.
• Si le péripérisque USB est doté d'un interrupteur d'alimentation (I/O), vérifie qu'il est en position I.
• Si le péripérisque USB est doté d'un interrupteur de connexion (Online), vérifie qu'il est en position Online.
• Si le périphérique USB est une imprimante, vérifie que le papier est chargé correctement.
  Assurez-vous que les pilotes de périhérique et les autres logiciels livrés avec le périhérique USB sont correctement installés. Reportez-vous à la documentation relative au périhérique USB.
• Réinitialisez le périphérique en le déconnectant puis reconnectnant au port USB.

Si l'incident persiste, executez le programme Lenovo Solution Center pour tester le connecteur USB. Si le périphérique USB est doté de programmes de diagnostic, executez ces programmes. Pour obtenir une assistance technique, voir Chapitre 11 « Assistance technique » à la page 121.

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'etat de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système.

Remarques :

• Vous pouvez également télécharger le programme Lenovo Solution Center sur http://www.lenovo.com/diags.
• Si vous utilisez un système d'exploitation Windows différente de Windows 7 et Windows 8, accedez à la page http://www.lenovo.com/diags pour consulter les dernières informations relatives aux diagnostics pour votre ordinateur.

Pour executer le programme Lenovo Solution Center, voir « Programmes Lenovo » à la page 5.

Pour plus d'informations, consultez le système d'aide de Lenovo Solution Center.

Remarque: Si vous ne parvenez pas à isoler et à résoudre vous-même l'incident après avoir exécuté le programme, sauvégardez et imprimez les fichiers journaux. Vous en aurez besoin lorsque vous contactez un représentant du support technique Lenovo.

Chapitre 11. Assistance technique

Le present chapitre contient des informations relatives à l'aide, aux services et à l'assistance technique concernant les produits Lenovo.

Sources d'informations

Cette section déscrit comment acceder aux sources d'informations utiles pour votre ordinateur.

Lenovo ThinkVantage Tools

Le programme Lenovo ThinkVantage Tools you guide vers de nombreuses sources d'informations et offre un accès aisé à divers outils permettant de travailler plus facilement et en toute sécurité.

Pour acceder au programme Lenovo ThinkVantage Tools, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools.

Lenovo Welcome

Le programme Lenovo Welcome présente les fonctions intégrées novatrices de Lenovo et vous guide dans les tâches de configuration principales afin que vous puissiez profiter pleinement de votre ordinateur.

Aide et support

Le centre d'aide et de support Windows vous permet d'acceder à de nombreuses informations relatives aux produits Lenovo et Microsoft : mise à jour des pilotes, accès aux programmes et consultation des manuels d'utilisation.

Pour acceder au centre d'aide et de support Windows, procedez comme suit :

• Sous Windows 7, cliquez sur Demarrer Aide et support.
• Sous Windows 8, déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres → Aide.

Sécurité et garantie

Les documents Consignes de sécurité, Déclaration de garantie et Guide de configuration ThinkCentre fournis avec votre ordinateur contiennent des informations relatives à la sécurité, à la configuration et à la garantie. Assurez-vous de bien dire et comprendre toutes les consignes de sécurité avant d'utiliser ce produit.

Site Web Lenovo

Le site Web Lenovo fournit les informations les plus récentes et des services pour acheter,mettre à jour et assurer la maintenance de votre ordinateur. Il vous permet également :

dacheter des ordinateurs de bureau ou bloc-notes, des écrans, des projecteurs, des mises à niveau et des accessoires pour l'ordinaireur, et vous proposcè des promotions ;
- d'acquerir des services supplémentaires, tels que le support pour le matériel, les systèmes d'exploitation, les programmes d'application, la configuration du réseau et les installations personalisées;
d'acheter des mises à niveau et des services étendus de réparation du matériel ;
- de télécharger les mises à jour logicielles et les pilotes de péripérisque les plus récents pour votre méthode d'ordinateur :

• d'acceder aux manuels en ligne correspondant à vos produits ;
  d'acceder à la Garantie Lenovo ;
• d'acceder aux informations du support et de résolution des incidents relatives à votre ordinateur ainsi qu'à d'autres produits pris en charge;
• de rechercher les numéroes de téléphone du support et de la maintenance pour votre pays ou votre région ;
• trouver un prestataire de services situé à proximité.

Site Web du support Lenovo

Des informations techniques sont disponibles sur le site Web de support de Lenovo à l'adresse suivante : http://www.lenovo.com/support

Ce site Web contient les informations du support les plus récentes sur les sujets suivants :

• Pilotes et logiciels
• Solutions de diagnostic
• Garantie de produit et service
• Détail du produit et des pieces
• Manuels et guides d'utilisation
• Base de connaissances et foire aux questions

Aide et support

La presente section contient des informations relatives à l'assistance technique.

Utilisation de la documentation et du programme de diagnostic

En cas d'incident sur votre ordinateur, voir Chapitre 10 « Dépannage et diagnostics » à la page 101. Pour obtenir des informations concernant des ressources supplémentaires vous permettant d'identifier et de résoudre l'incident sur votre ordinateur, voir « Sources d'informations » à la page 121.

Si vous pensez que l'incident est d'origine logicielle, consultez la documentation qui accompagne le système d'exploitation ou les logiciels, ainsi que les fichiers readme et I'aide en ligne.

La plupart des ordinateurs propose un programme de diagnostic qui vous aide à identifier les incidents matériels.

Voussoupiezégalement consulter les informations techniques les plus à jour et télécharger les pilotes de périhérique et les mises à jour depuis le site Web de support de Lenovo :

http://www.lenovo.com/support

Obtenir des services par téléphone

Pendant la période de garantie, vous pouvez obtenir de l'aide et des informations en appelant par téléphone le centre de service clients.

Les services suivants sont disponibles pendant la période de garantie :

• Détermination des incidents - Du personnel de maintenance spécialisé est disponible pour vous assister dans la détermination d'incidents matériels et des actions à mener pour corriger ces incidents.

• Réparation matérielle - Si un incident est occasionné par du matériel sous garantie, du personnel de maintenance spécialisé est disponible pour vous fournir le service ajustat.

• Gestion de modification technique - Des modifications peuvent etre requises une fois le produit vendu. Lenovo ou vous distributesur vous fourniront les modifications techniques selectionnées (EC) qui s'applique averse matériel.

Les éléments suivants ne sont pas couverts par la garantie :

• remplacement ou utilisation de composants n'ayant pas eté fabriqués pour ou par Lenovo ou de composants non garantis par Lenovo
• l'identification des problèmes d'origine logicielle
• configuration du BIOS lors d'une installation ou d'une mise à niveau
• changements, modifications ou mises à niveau des pilotes de périhérique
• installation et maintenance de systèmes d'exploitation réseau (NOS)
• l'installation et la maintenance des programmes d'application

Pour plus d'informations sur le type et la durée de la garantie, reportez-vous aux documents Consignes de sécurité, Déclaration de garantie et Guide de configuration ThinkCentre livrés avec votre ordinateur. Pour pouvoir bénéficier d'une intervention dans le cadre de votre garantie, vous doivent conserver votre preuve d'achat.

Pour obtenir la liste des numéroes de téléphone du support Lenovo pour votre pays ou votre région, consultez l'adresse http://www.lenovo.com/support/phone ou reportez-vous aux documents Consignes de sécurité, Déclaration de garantie et Guide de configuration ThinkCentre fournis avec l'ordinateur.

Remarque : Les numéros de téléphone sont susceptibles d'être modifiés sans préavis. Si le numéro relatif à votre pays ou votre région n'est pas indiqué, prenez contact avec votre revendeur ou partenaire commercial Lenovo.

Si possible, soyez devant votre ordinateur lorsque vous téléphone et ayez les informations suivantes avec vous :

• type et modele de machine
• nombres de série des éléments matériels
• description de l'incident survenu
• libellé exact des messages d'erreur
• informations liées à la configuration matérielle et logicielle du système

Utilisation d'autres services

Si vous voyagez avec votre ordinateur ou le réimplantez dans un pays où vous ordinateur portable ou de bureau est commercialisé, il est possible que vous puissiez bénéficier du service de garantie internationale qui vous permet de bénéficier du service de garantie pendant toute la période couverte par cette dernière. Ce service sera assurep ar les fournisseurs de services autorisés à effectuer le service de garantie.

Les méthodes et procédures permettant d'assurer le service prévu par la garantie ne sont pas identiques pour tous les pays ; certains services peuvent ne pas être disponibles dans tous les pays. Le service de garantie internationale se présente sous la forme d'une méthode de maintenance (par exemple, dépôt, atelier ou sur site) qui est assurée dans le pays concerné. Il est possible que les centres de maintenance de certains pays ne puissant pas intervenir sur tous les modèles d'un type de machine particulier. Dans certains pays, des frais et des restrictions peuvent s'appliquer pour la maintenance.

Pour savoir si vous ordinateur est éligible pour le service de garantie internationale et afficher la liste des pays dans lesquels ce service est disponible, consultez la page http://www.lenovo.com/support, cliquez sur Product & Service Warranty (Garantie de produit et service) et suivez les instructions qui s'affichent.

Pour obtenir une assistance technique sur l'installation des Service Packs du logiciel Windows préinstallé ou d'autres informations, consultez le site Web Microsoft de services de support produit à l'adresse http://support.microsoft.com/direction ou appelez le centre de support client. Des frais peuvent être facturés

Achat de services supplémentaires

Pendant et après la période de garantie, vous pouvez acheter des services supplémentaires, tels que du support pour du matériel, des systèmes d'exploitation et des programmes d'application, des services de configuration reseau, des services etendus de réparation du matériel et des services d'installation personalisés. Les noms et la disponibilité des services varient selon les pays. Pour plus d'informations sur ces services, consultez le site Web de Lenovo à l'adresse suivante : http://www.lenovo.com

Annexe A. Remarques

Ce document peut containir des informations ou des références concernant certains produits, logiciels ou services Lenovo non anoncés dans ce pays. Pour plus de détails, référez-vous aux documents d'announce disponibles dans votre pays, ou adressez-vous à votre partenaire commercial Lenovo. Toute référence à un produit, logiciel ou service Lenovo n'implique pas que celui ce produit, logiciel ou service puisse être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s'il n'enfant une cun croit de Lenovo. Il est de la responsabilité de l'utilisateur d'évaluéer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressement référencés par Lenovo.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans ce document. La remise de ce document ne vous donneaucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez receivevoir des informations concernant I'acquisition de licences, veuillez en faire lamande par écrit à l'adresse suivante :

Ce document peut contérer des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut modifier sans prévis les produits et logiciels décrits dans ce document.

Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations containes dans ce document n' affectent ni ne modifiert les garanties ou les specifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations containes dans ce document ont été obtenues dans des environnements spécifiques et sont représentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé.

Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies.

Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent enaucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne fontpas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité.

Les données de performance indiquées dans ce document ont été déterminées dans un environnement controlé. Par conséquent, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résultat d'extrapolations. Les résultats peuvent donc varier. Il incombe aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.

Marques

Les termes qui suivent sont des marques de Lenovo aux Etats-Unis et/ou dans certains autres pays :

Lenovo

Logo Lenovo

Rescue and Recovery

ThinkCentre

ThinkVantage

Microsoft, Windows, Windows Media sont des marques du groupe Microsoft.

Intel, Intel Core, Celeron et Pentium sont des marques d'Intel Corporation aux Etats-Unis et/ou dans certains autres pays.

Linux est une marque de Linus Torvalds aux Etats-Unis et/ou dans certains autres pays.

Les autres noms de sociétés, de produits et de services peuvent appartenir à des tiers.

Annexe B. Informations réglementaires

Avis de classification pour l'exportation

L'exportation de ce produit est sujette aux réglementations EAR (Export Administration Regulations) des Etats-Unis et porte le numéro de contrôle ECCN (Export Classification Control Number) 4A994.b. Il peut être réexporté à l'excection des pays sous embargo recensés dans la liste EAR E1.

Avis sur les émissions électroniques

Les informations suivantes font reférence aux types d'ordinateurs personnels Lenovo : 3280, 3281, 3291, 3292, 3293, 3294, 3296, 3297, 3298, 3305, 3309, 3311, 3312, 3313, 3314, 3315, 3316, 3318, 3320, 3322, 3324, 3325, 3326, 3327, 3329, 3341 et 3342.

Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis]

Cet apparéil respecte les limites des caractéristiques d'immunité des apparëls numériques définies par la classe B, conformément au chapitre 15 de la réglementation de la FCC. La conformité aux specifications de la classe B offre une garantie acceptable contre les perturbations électromagnétiques dans les zones résidentielles. Ce matériel génére, utilise et peut émettre de l'énergie radiofréquence. Il risque de parasiter les communications radio s'il n'est pas installé conformément aux instructions du constructeur. Toutefois, il n'est pas garanti que des perturbations n'interviendront pas pour une installation particulière. Si cet apparéil provoque des perturbations génantes dans les communications radio ou télévision, mettez-le hors tension puis sous tension pour vous en assurer. L'utilisateur peut tenter de remédier à cet incidenten appliquant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Eloquent r'appareil du récepteur.
• Brancher l'appareil sur une prise différente de celle du récepteur, sur un circuit distinct.
• Prendre contact avec un distributeur agreeé ou un technicien de maintenance pour obtenir de l'aide.

Lenovo n'est pas responsable des perturbations radio ou télévision causées par l'utilisation de cables ou connecteurs inadaptés ou par les modifications non autorisées apportées à cet apparéil. Toute modification non autorisée pourrait annuler le droit d'utilisation de cet apparéil.

Cet apparéil est conforme aux restrictions définies dans le chapitre 15 de la réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) il ne peut pas causeur de perturbations électromagnétiques génantes et (2) il doit accepter toutes les perturbations reçues, y compris celles susceptibles d'occasionner un fonctionnement indésirable.

Partie compétente :

Avis de conformité à la réglementation d'Industrie Canada pour la classe B

Cet apparéil numérique de la classe B est conforme à la norme ICES-003 du Canada.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Directive de l'Union Européenne relative à la conformité electromagnétique

Leprésent produit satisfait aux exigences de protection énoncées dans la directive 2004/108/CE du Parlement européen et du Conseil concernant le rapprochement des législations des Etats membres relatives à la compatibilité electromagnétique. Lenovo decline toute responsabilité en cas de non-respect de cette directive résultat d'une modification non recommandée du produit, y compris l'installation de cartes en option non Lenovo.

Ce produit respecte les limites des caractéristiques d'immunité des apparils de traitement de l'information définies par la classe B de la norme européen EN 55022. La conformité aux specifications de la classe B offre une garantie acceptable contre les perturbations avec les apparils de communication agrées, dans les zones résidentielles.

CE

Avis de conformité à la réglementation pour la classe B (Allemagne)

Avis de conformité à la règlementation pour la classe B (Corée)

B目其（）

Japon - Déclaration VCCI pour la classe B

Avis de conformité aux normes japonaises pour les produits qui se branchent sur les principaux blocs d'alimentation dont l'intensité mesurée est inférieure ou égale à 20 A par phase

Taiwan - Informations de maintenance pour les produits Lenovo

台灣Lenovo產品服務資訊如下：

荷蘭商聯想股份有限公司台灣分公司

台北市信義區信義路五段七號十九樓之一

服務電話：[phone]

Taiwan - Conformité aux normes relatives au clavier et à la souris

Informations supplémentaires concernant la réglementation

Pour plus d'informations concernant la reglementation, reportez-vous au manuel ThinkCentre Regulatory Notice livre avec votre ordinateur. En fonction de la configuration de votre ordinateur ainsi que du pays ou de la région où vous l'avez acheté, vous avez peut-être reçu des notices supplémentaires concernant la reglementation. Toutes les notices relatives à la reglementation sont disponibles au format électronique sur le site Web du support Lenovo. Pour acceder à la version électronique de ces documents, accédez à la page http://www.lenovo.com/support, puis cliquez sur User Guides & Manuals (Manuels et guides d'utilisation).

Annexe C. Déclarations relatives au recyclage et aux DEEE

Informations DEEE importantes

La marque DEEE sur les produits Lenovo s'applique aux pays soumis à la reglementation DEEE ainsi qu'à la reglementation relative aux déchets électroniques (par exemple, la directive européen 2002/96/CE, réglementation relative à la gestion et au traitement des déchets électroniques en Inde, 2011). Les apparils sont marqués conformément à la reglementation en vigueur en matière de déchets d'équipements électriques et electroniques (DEEE). Cette réglementation concerne la collecte et le recyclage des apparils usages dans chaque zone géographique. Cette marque est apposée sur différents produits pour indiquer que ces derniers ne doivent pas'être jetés, mais déposés dans les systèmes collectifs établis afin d'être recupérés en fin de vie.

Les utilisateurs d'équipements électriques et électroniques (EEE) portant la marque DEEE, ne doivent pasmettre au rebut ces équipements comme des déchets municipaux non triés, mais ils doivent utiliser la structure de collecte mise à leur disposition pour le retour, le recyclage et la récapération des déchets d'équipements électriques et électroniques et pour réduire tout effet potentiel des équipements électriques et électroniques sur l'environnement et la santé en raison de la présence possible de substances dangereuses. Pour plus d'informations sur les équipements portant la marque DEEE, consultez le site Web suivant : http://www.lenovo.com/recycling.

Informations sur le recyclage

Lenovo encourage les propriétaires de matériel informatique (IT) à recycler leur matériel lors que celui-ci n'est plus utilisé. Lenovo propose une gamme de programmes et services concernant le recyclage du matériel informatique. Pour plus d'informations sur le recyclage des produits Lenovo, consultez la page suivante :

http://www.lenovo.com/recycling

環境配慮に開て

本機器またはモニタ一の回収サイクルにて

Collecte et recyclage d'un ordinateur ou d'un écran Lenovo usage

Si vous doivent acceder au rebut un ordinateur ou un écran Lenovo appartenant à la société qui vous employe, vous doivent conformer à la Loi pour la promotion de l'utilisation efficace des ressources. Les ordinateurs et les écrans sont catégorisés comme des déchets industriels et doivent être mis au rebut par une société d'élimination des déchets industriels certifiée par un organisme public local. Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, Lenovo Japan assure, par le biais de ses services de collecte et de recyclage des PC, la collecte, la réutilisation et le recyclage des ordinateurs et écrans usages. Pour plus de détails, visitez le site Web de Lenovo à l'adresse suivante : http://www.lenovo.com/recycling/japan. Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, la collecte et le recyclage par le fabricant des ordinateurs et écrans familiaux a commencé le 1er octobre 2003. Ce service est assurement gratuite pour les ordinateurs familiaux vendus après le 1er octobre 2003. Pour plus d'informations, consultez le site web de Lenovo sur http://www.lenovo.com/recycling/japan.

Mise au rebut des composants d'ordinateur Lenovo

Cerains produits informatiques Lenovo vendus au Japon peuvent integrer des composants contenant des metaux lourds ou d'autres substances dangereuses pour l'environnement. Pourmettre au rebut des composants usages de maniere adequate,els qu'une carte de circuit imprimé ou une unite, suivez les methodes de collecte et de recyclage d'un ordinateur ou d'un ecran usage décrites ci-dessus.

Mise au rebut de piles au lithium d'ordinateurs Lenovo

Une batterie au lithium en forme de bouton est installée sur la carte mère de votre ordinateur Lenovo afin d'alimenter l'horloge système lorsque l'ordinateur est hors tension ou déconnecté de la source d'alimentation principale. Si vous foulez la replacer par une nouvelle batterie, prenez contact avec votre revendeur ou adressez une demande de réparation à Lenovo. Si vous l'avez remplaced vous-même et si vous souhaitez mettre au rebut la batterie au lithium usagée, isolez-la avec une bande adhésive en vinyle, prenez contact avec votre revendeur et suivez ses instructions. Si vous utilisez un ordinateur Lenovo chez vous et si vous nevezmettre au rebut une batterie au lithium, vous doivent respecter la réglementation locale en vigueur.

Informations sur le recyclage pour le Brésil

Informations sur le recyclage des piles et batteries pour Taiwan

廢電池請回收

Informations sur le recyclage des piles et batteries pour l'Union française

EU

Remarque: Ce logo s'applique uniquement aux pays de l'Union Européenne (EU).

Les piles et batteries ou emballages des piles et batteries sontétiquettés conformément à la Directive Européenne 2006/66/CE sur les piles,les accumulateurs et les piles/accumulateurs usagés.Cette directive, applicable à l'ensemble de I'Union europeenne, concerne la collecte et le recyclage des piles, batteries et accumulateurs usagés.Cette marque est apposée sur différentes piles et batteries pour indiquer que ces dernières ne doivent pas'être jetées,mais récapurés en fin de vie, conformément à cette directive.

Conformément à la Directive Européenne 2006/66/CE, cette étiquette est appossee sur les piles, batteries et accumulateurs pour indiquer qu'ils doivent être collectés séparément et recyclés en fin de vie. Par ailleurs, l'étiquette peut représentier le symbole chimique du métal contenu dans la batterie (Pb pour le plomb, Hg pour le mercure ou Cd pour le cadmium). Les utilisateurs de piles, batteries et accumulateurs ne doivent pas lesmettre au rebut comme des déchets municipaux non triés, mais utiliser la structure de collecte mise à disposition des clients pour le retour, le recyclage et le traitement des piles, batteries et accumulateurs. La participation des clients est essentielle pour réduire tout effet potentiel des piles, batteries et accumulateurs sur l'environnement et la santé en raison de la présence possible de substances dangereuses dans ces équipements. Pour en savoir plus sur la collecte et le traitement appropriés, accédez à l'adresse suivante : http://www.lenovo.com/lenovo/environment

Directive RoHS pour la Chine

产品中有毒有害物质或元素的名称及含量

Directive RoHS pour la Turquie

Le present produit Lenovo est conforme aux exigences de la directive de la Turquie relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (EEE).

Directive RoHS pour l'Ukraine

LIMPiTBePdJxMyo, 10 npOdyKzjI JeHOBO BiINOBiJaE BmOram HOpMaTHBnX aKTiB YkpaIHn, kI o6MeJyIOb BMcT He6e3neuHnx peOBOHH

Directive RoHS pour l'Inde

Conformité avec la directive RoHS relative aux déchets électroniques (gestion et manipulation), 2011.

Annexe E. Informations sur les modèles ENERGY STAR

ENERGY STAR

ENERGY STAR® est un programme commun de l'agence américa de protection de l'environnement (U.S. Environmental Protection Agency) et du département américain à l'énergie (U.S. Department of Energy) qui a pour but d'économiser de l'argent et de protégger l'environnement par le biais de produits et de pratiques efficaces.

Lenovo est fier d'offrir à ses clients des produits répondant aux normes fixées par le programme ENERGY STAR. Certains modèles des machines des types suivants ont été conçus et testés pour répondre aux normes du programme ENERGY STAR concernant les ordinateurs, au moment de la fabrication : 3280, 3281, 3291, 3292, 3293, 3294, 3296, 3297, 3298, 3305, 3309, 3311, 3312, 3313, 3314, 3315, 3316, 3318, 3320, 3322, 3324, 3325, 3326, 3327, 3329, 3341 et 3342. Pour plus d'informations sur les classements ENERGY STAR des ordinateurs Lenovo, accédez au site suivant : http://www.lenovo.com.

En utilisant des produits conformes au programme ENERGY STAR et en tirant avantage des fonctions de gestion de la consommation de votre ordinateur, vous participez à la réduction de la consommation en électricité. Une consommation électrique réduite contribue à des économies financières, à un meilleur environment et à une réduction des gaz à effet de serre.

Pour plus d'informations sur ENERGY STAR, accédez au site Web : http://www.energystar.gov

Lenovo you encourage à utiliser l'énergie de façon efficace au quotidien. Pour vous y aider, définiSEE les fonctions de gestion de la consommation suivantes pour qu'elles prennt effet dés que votre ordinateur est inactif pendant un certain temps :

Tableau 4. Fonctions de gestion de la consommation ENERGY STAR

Sous Windows 7 ou Windows 8

Mode de gestion de l'alimentation : ThinkCentre (par défaut)

• Mise hors tension de l'affichage : après 10 minutes

• Mise en vue de l'ordinateur : après 25 minutes

• Paramètres d'alimentation avancés :

- Mise hors tension des disques durs : après 20 minutes

- Hibernation : jamais

Pour réveiller votre ordinateur, appuyez sur n'importequelle touche du clavier. Pour plus d'informations concernant ces paramètres, reportez-vous au centre d'aide et de support Windows.

Index

A

a la mise sous tension, mot de passer 86

achat de services supplémentaires 124

administrateur, mot de passage 86

affichage et modification des paramètres 85

aide

autotest à la mise sous tension (POST) 91

avant

connecteurs, boutons de commande, voyants 10

B

bloc d'E-S arrête

retrait 44

boitier de l'ordinateur, réinstallation 74

C

caméra intégrée, remplacement 60

capteur thermique, remplacement 57

carteduconvertisseur,remplacement 51

carte mère

connecteurs 18

emplacements 17

localisation des composants 17

module de mémoire 45

carte WI-Fl, remplacement 61

carter

retrait 41

centre de service clients 122

clavier

replacement 73

CMOS,effacement 87

composants internes 14

composants sensibles à l'électricité statique, manipulation 37

composants, sensibles à l'électricité statique, manipulation 37

configuration

mots de passer 87

connecteur 13

Connecteur d'entrée DisplayPort 13

Connecteur de sortie DisplayPort 13

Connecteur du micro 13

Connecteur Ethernet 13

connecteurs

arrière 12

connecteurs arriere 12

connecteurs PS/2 arrête et port série

retrait 70

connecteurs PS/2 arrière et port série, retrait 70

connecteurs, boutons de commande, voyants

avant 10

consignes

consignes de sécurité v, 121

creation

etutilisationd'unsupport derécapération d'urgence 80

creation et utilisation

support derécapuration 77

D

démarrage de Setup Utility 85

Description 13

detector delumiere ambiente, remplacement 63

diagnostics, résolution des incidents 101

dissipateur thermique et bloc de ventilation du processeur

graphique, remplacement 67

dissipatetrhoremique,remplacement 52

documentation,utilisation 122

E

éché, récapération des programmes POST/BIOS 92

écran 1

environnement d'exploitation 5

espace de travail, sauvegarde et récepération 79

Ethernet 2

ExpressCard, remplacement 66

extension 3

F

flashageduBIOS 91

fonctions 1

Fonctions d'entrée-sortie (E/S) 3

G

garantie 121

H

haut-parleurs internes, remplacement 56

1

installation d'options

L

lecteur de carte, remplacement 65

Lenovo Solution Center 118

Lenovo ThinkVantage Tools 121

Lenovo Welcome 121

localisation des composants 14

logiciels

récapération 77

M

marques 126

microprocesseur

replacement 54

mise à jour

(flashage) du BIOS 91

programmes système 91

mise à jour (flashage) du BIOS 92

mise à jour du BIOS (flashage) 91-92

modification

mots de passer 87

sèquence d'amorçage 88

module Bluetooth, remplacement 64

module de mémoire

cartemere 45

définition, modification, suppression 87

effacement 87

perte ou oubli 87

Power-On Password 86

remarkues 86

mots de passer,utilisation 85

N

nettoyage d'une souris optique 97

0

opérations de sauvegarde et de récepération 78

opérations, sauvégarde et récuρération 78

options externes, installation 37

P

paramètres

affichage 85

modification 85

pilotes de périphérique 75

pilotes,periphérique 75

poignée

retrait 43

portclavier 13

port série 13

port souris 13

Port USB 14

programme de diagnostic,utilisation 122

programmes système, mise à jour 91

R

récapération

à partir d'un incident de mise à jour POST/BIOS 92

bloc d'amorçage 92

opérations, sauvegarde et 78

récapération d'un bloc d'amorçage 92

remarkues 125

remarkues, mots de passage 86

replacement

camera intégrée 60

capteur thermique 57

carteducovertisseur 51

carte WI-Fl 61

clavier 73

detector de luzire ambiente 63

dissipatourthermique 52

ExpressCard 66

haut-parleurs internes 56

lecteur de cartes 65

microprocesseur 54

module Bluetooth 64

processeur graphique, dissipateur thermique et bloc

de ventilation 67

souris 71

unité de disque dur 46

replacement de composants, fin 74

résolution des incidents de base 101

résolution des incidents de récapération 83

résolution des incidents, de base 101

résolution des incidents, diagnostics 101

retrait de la poignée 43

retrait du bloc d'E-S arrriere 44

retrait du carter de l'ordinateur 41

retrait du socle 42

retrait du socle de I'ecran 39

retrait du socle fixe au chassin 38

s

sécurité v

activation ou désaction 87

fonctions 3

verrou avec cable 34

slection

unite d'amorçage 88

united'amorçage temporaire 88

service

achat supplémentaire 124

autres 123

Setup Utility 85

socle fixé au chassinis

retrait 38

sortie, Setup Utility 90

sources, informations 121

souris

replacement 71

souris optique

nettoyage 97

sous-système audio 2

sous-système video 1

spécifications physiques 4

support de récapuration, création et utilisation 77

support, creation et utilisation d'un support de récapération 77

suppression d'un mot de passer 87

syteme

gestion 2

programmes 91

U

un support de récapération d'urgence, création et utilisation 80

unite d'amorçage 88

sèquence, modification 88

temporaire, selection 88

united'amorcage temporaire 88

unité de disque dur, remplacement 46

unité de disque optique, remplacement 50

unite remplaçable par l'utiliseur (CRU)

fin de l'installation 74

unites internes 1

utilisation

autres services 123

d'un support de récapération d'urgence, creation et 80

documentation 122

mots de passer 85

programme de diagnostic 122

Setup Utility 85

V

verrou avec cable, sécurité 34

lenovo
