MODE D'EMPLOI TB4620CC MTD

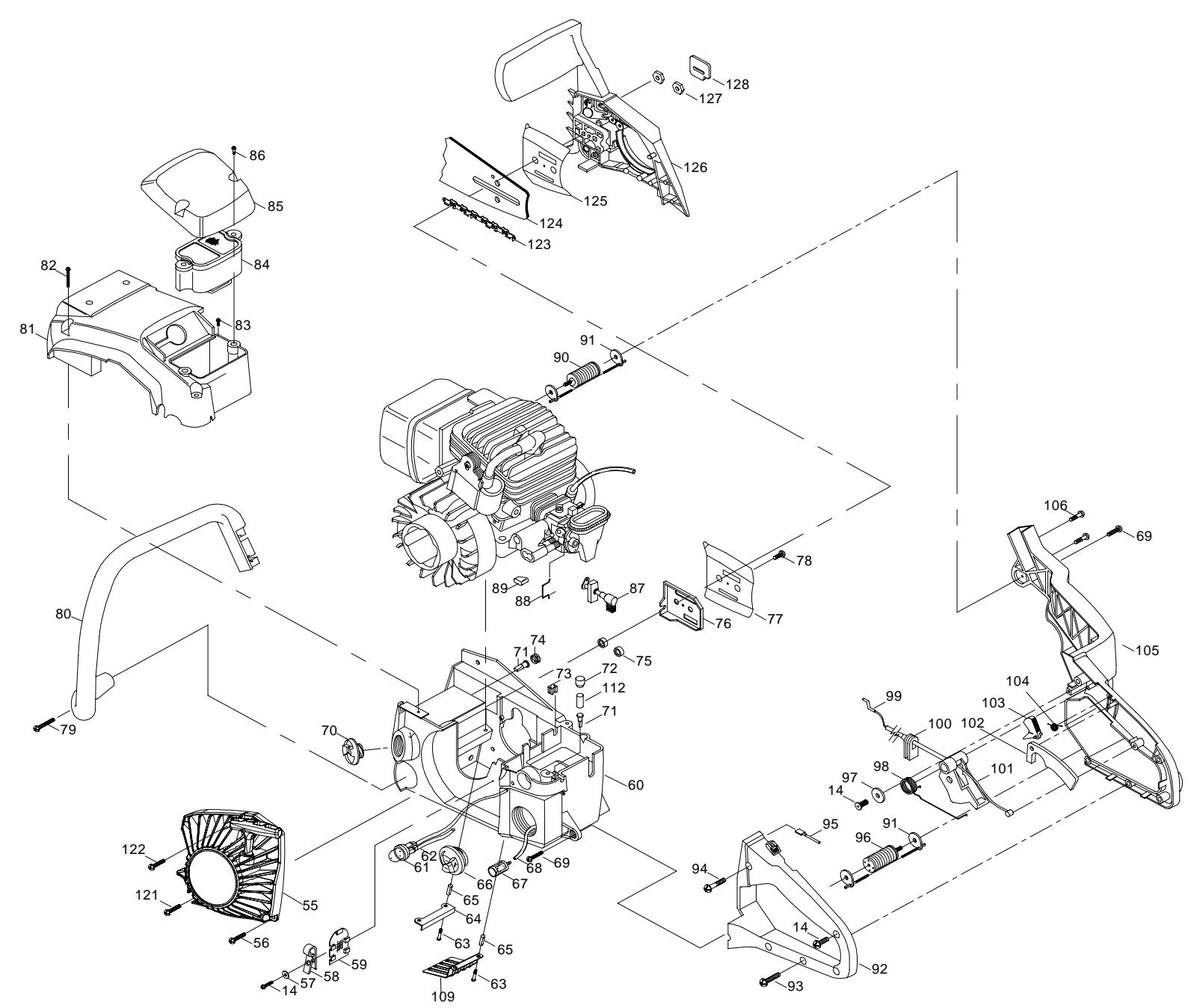

| SPECIFY MODEL NO. WHEN ORDERING PARTS | |
| 46CC 20'' Gas Chain Saw | |
| MODEL NO. | TB4620CC / 41AY60AR766 |
| DATE | REVISED DATE | PAGE |
| 11/26/2004 | N/A | 1/2 |

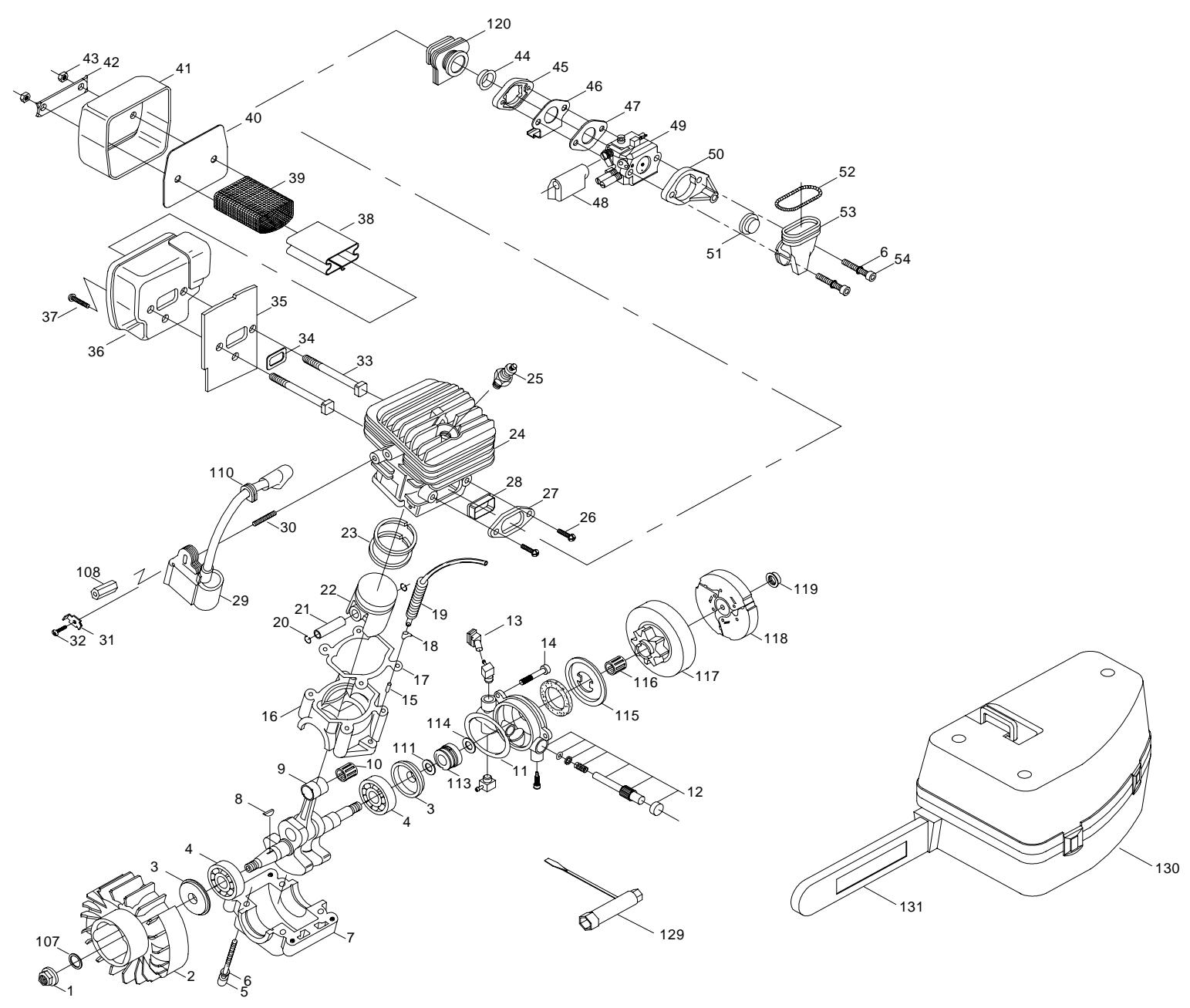

| SPECIFY MODEL NO. WHEN ORDERING PARTS | DATE | REVISED DATE | PAGE | |||||||||||||
| 46CC 20" Gas Chain Saw | 11/26/2004 | N/A | 2/2 | |||||||||||||
| MODEL NO. | TB4620CC / 41AY60AR766 | |||||||||||||||
| No. | Parts No. | Description | Q | No. | Parts No. | Description | Q | No. | Parts No. | Description | Q | No. | Parts No. | Description | Q | |
| 1 | MC-9NAB-5/16-24 | NUT | 1 | 34 | MC-9014-310208 | WASHER | 1 | 67 | MC-9182-310001 | FILTER, FUEL | 1 | 100 | MC-9124-310209 | GROMMET | 1 | |
| 2 | MC-9228-31B206 | FLYWHEEL | 1 | 35 | MC-9082-310201 | BAFFLER | 1 | 68 | MC-9129-310004 | HOSE | 1 | 101 | MC-9028-310202 | TRIGGER | 1 | |
| 3 | MC-9157-310201 | SEAL | 2 | 36 | MC-9228-310217 | MUFFLER BODY ASS'Y | 1 | 69 | MC-9SKKZY10/14-01 | SCREW | 2 | 102 | MC-9028-310201 | RELEASE TRIGGER | 1 | |
| 4 | MC-9DB-620201 | BEARING | 2 | 37 | MC-9SKKBY10/24-0.5 | SCREW | 1 | 70 | MC-9124-310202 | BOOT, CARB | 1 | 103 | MC-9072-310203 | LATCH, HIGH IDLE | 1 | |
| 5 | MC-95REB-10/24-2.75 | SCREW | 4 | 38 | MC-9211-310201 | PLATE | 1 | 71 | MC-9228-310207 | CAP, OIL | 2 | 104 | MC-9024-310207 | SPRING | 1 | |
| 6 | MC-9WFB-0.2 | WASHER | 6 | 39 | MC-9183-310201 | SCREEN | 1 | 72 | MC-9129-310209 | HOSE | 1 | 105 | MC-9068-310203 | FRAME, REAR | 1 | |
| 7 | MC-9072-310201F | CRANKCASE LOWER | 1 | 40 | MC-9082-310205 | BAFFLER | 1 | 73 | MC-9013-310201 | PLUG | 1 | 106 | MC-9SGKBY10/24-0.5 | SCREW | 2 | |
| 8 | MC-9221-310001 | KEY | 1 | 41 | MC-9017-310204 | COVER, MUFFLER | 1 | 74 | MC-9252-310002 | FILTER | 1 | 107 | MC-9WOC-08 | WASHER | 1 | |
| 9 | MC-9228-310203F | CSHAFT/CROD ASS'Y | 1 | 42 | MC-9158-310201 | LOCKPLATE | 1 | 75 | MC-9131-310206 | WASHER | 2 | 108 | MC-9124-310205 | SPACER | 1 | |
| 10 | MC-9155-310201 | BEARING | 1 | 43 | MC-9NAc-10/24 | NUT | 2 | 76 | MC-9043-310203 | PLATE, BAR | 1 | 109 | MC-9043-310205 | PLATE | 1 | |
| 11 | MC-9076-310201 | O RING | 1 | 44 | MC-9131-310203 | EYELET | 1 | 77 | MC-9043-310202 | PLATE, FLANGE | 1 | 110 | MC-9012-330301 | GROMMET | 1 | |
| 12 | MC-9228-310208 | PUMP ASS'Y | 1 | 45 | MC-9014-310204 | FLANGE | 1 | 78 | MC-9SKKBY6/19-0.375 | SCREW | 1 | 111 | MC-6014-M96A01 | WASHER | 2 | |
| 13 | MC-9154-310201 | CONNECTOR | 1 | 46 | MC-9102-310202 | PLATE | 1 | 79 | MC-9JSKB-12/14-1.5 | SCREW | 1 | 112 | MC-6182-210101 | FILTER | 1 | |
| 14 | MC-95KKBY8/16-0.5 | SCREW | 6 | 47 | MC-9014-310202 | GASKET | 1 | 80 | MC-9228-31B202 | HANDLE ASS'Y | 1 | 113 | MC-9073-310201 | GEAR, WORM | 1 | |
| 15 | MC-9124-310201 | FITTING, PULSE LINE | 1 | 48 | MC-9124-310203 | BOOT | 1 | 81 | MC-9228-310216 | COVER ASS'Y | 1 | 114 | MC-9WFN-0.4 | WASHER | 1 | |
| 16 | MC-9072-310202F | CRANKCASE UPPER | 1 | 49 | MC-9287-310201 | CARB | 1 | 82 | MC-9SKKBY10/14-02 | SCREW | 2 | 115 | MC-9WDZ-0.722 | WASHER | 1 | |
| 17 | MC-9014-310212 | GASKET | 1 | 50 | MC-9014-310201 | FLANGE | 1 | 83 | MC-9SKKBY10/14-0.68 | SCREW | 1 | 116 | MC-9155-310203 | BEARING | 1 | |
| 18 | MC-9036-310201 | CLAMP, WIRE HOSE | 1 | 51 | MC-9131-310204 | EYELET | 1 | 84 | MC-9228-310204 | AIR CLEANER ASS'Y | 1 | 117 | MC-9228-310211 | DRUM SPRKT ASS'Y | 1 | |
| 19 | MC-9059-310201 | CONDUIT, FLEX | 1 | 52 | MC-9024-310202 | SPRING | 1 | 85 | MC-9067-310202 | COVER | 1 | 118 | MC-9228-310210 | CLUTCH ASS'Y | 1 | |
| 20 | MC-9CA-0.46 | RING | 2 | 53 | MC-9124-310204 | BOOT | 1 | 86 | MC-9214-310101 | SCREW | 2 | 119 | MC-9NHC-09 | NUT | 1 | |
| 21 | MC-9PC-10-32.5 | PIN | 1 | 54 | MC-95REB-10/24-1.625 | SCREW | 2 | 87 | MC-9228-310242 | CHOKE ASS'Y | 1 | 120 | MC-9124-310202 | BOOT, CARB | 1 | |
| 22 | MC-9290-310201 | PISTON | 1 | 55 | MC-9228-31B201 | STARTER ASS'Y | 1 | 88 | MC-9114-310202 | ROD, CHoke | 1 | 121 | MC-9SKKBY10/14-0.625 | SCREW | 1 | |
| 23 | MC-9189-310201 | RING, PISTON | 2 | 56 | MC-9SKKBY10/14-0.625 | SCREW | 2 | 89 | MC-9013-310202 | PLUG | 1 | 122 | MC-9SKKBY10/24-0.5 | SCREW | 1 | |
| 24 | MC-9292-310201F | CYLINDER | 1 | 57 | MC-9WZE-0.18 | WASHER | 1 | 90 | MC-9228-310213 | ISOLATOR ASS'Y | 1 | 123 | MC-9220-31B203 | CHAIN | 1 | |
| 25 | MC-9295-320001 | SPARK PLUG | 1 | 58 | MC-9223-310201 | 1 | 91 | MC-9228-310214 | CABLE ASS'Y | 2 | 124 | MC-9040-31B203 | BAR (TROY-BILT LOGO) | 1 | ||
| 26 | MC-95KKBY10/24-0.62 | SCREW | 2 | 59 | MC-9183-310202 | SCREEN | 1 | 92 | MC-9228-310232 | COVER ASS'Y, HANDLE | 1 | 125 | MC-9082-310204 | PLATE | 1 | |
| 27 | MC-9014-310203 | FLANGE | 1 | 60 | MC-9228-310205 | FUEL/OIL TANK ASS'Y | 1 | 93 | MC-9SKKBY8/16-0.625 | SCREW | 3 | 126 | MC-9228-310241 | CHAIN BRAKE ASS'Y | 1 | |
| 28 | MC-9131-310202 | EYELET | 1 | 61 | MC-9142-310002 | PRIMER, REMOTE | 1 | 94 | MC-9SKKBY8/16-1 | SCREW | 1 | 127 | MC-9NAZ-5/16-18 | NUT | 2 | |
| 29 | MC-9288-310201-CH | IGNITION ASS'Y | 1 | 62 | MC-9129-310214 | HOSE | 1 | 95 | MC-9010-310203 | WIRE | 1 | 128 | MC-9072-310206 | PLATE | 1 | |
| 30 | MC-9191-310201 | STUD | 1 | 63 | MC-9SKKBY10/24-1 | SCREW | 4 | 96 | MC-9228-310222 | ISOLATOR ASS'Y | 1 | 129 | MC-9042-310201 | WRENCH | 1 | |
| 31 | MC-9051-310202 | CONTACT, CROUNT | 1 | 64 | MC-9043-310201 | PLATE | 2 | 97 | MC-9WFB-4.9-17 | WASHER | 1 | 130 | MC-9120-MD0701 | CARRY CASE | 1 | |
| 32 | MC-95KKBY10/24-0.75 | SCREW | 1 | 65 | MC-9124-310206 | SPACE | 4 | 98 | MC-9024-310206 | SPRING | 1 | 131 | MC-9017-310214 | SCABBARD | 1 | |
| 33 | MC-9STDZY10/24-2.79 | SCREW | 2 | 66 | MC-9228-310206 | CAP, FUEL | 1 | 99 | MC-9010-310201 | CABLE | 1 | |||||
