TB20DC - Tondeuse à gazon MTD - Notice d'utilisation et mode d'emploi gratuit

Type de moteur	2 temps
Alimentation	Essence
Démarrage	Assistance ressort (Spring Assist)
Type d'appareil	Débroussailleuse
Poids	Non précisé
Longueur de la tige	Non précisé
Type de coupe	Fil nylon ou lame (selon accessoire)
Capacité du réservoir	Non précisé
Usage recommandé	Jardinage, entretien des bordures
Type de poignée	Poignée en D
Vitesse moteur	Non précisé
Émissions	Conforme aux normes 2 temps
Accessoires compatibles	Non précisé
Garantie	Non précisé
Poignée secondaire	Oui, réglable

FOIRE AUX QUESTIONS - TB20DC MTD

Comment démarrer le MTD TB20DC ?

Assurez-vous que la batterie est chargée. Appuyez sur le bouton de démarrage tout en maintenant la gâchette de l'accélérateur enfoncée.

Que faire si la machine ne démarre pas ?

Vérifiez la charge de la batterie, assurez-vous que le bouton de sécurité est en position correcte et que l'interrupteur d'alimentation est activé.

Comment entretenir la lame du MTD TB20DC ?

Inspectez la lame régulièrement pour détecter les dommages et nettoyez-la après chaque utilisation. Affûtez la lame au besoin et remplacez-la si elle est trop usée.

Quelle est la capacité de coupe de la MTD TB20DC ?

Le MTD TB20DC a une capacité de coupe maximale de 20 cm.

Comment ajuster la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur situé près des roues pour ajuster la hauteur de coupe selon vos préférences.

Quelle est la durée de vie de la batterie ?

La batterie peut durer entre 30 et 60 minutes selon l'utilisation et les conditions de coupe.

Comment recharger la batterie ?

Branchez le chargeur fourni sur la prise de charge de la batterie et laissez-le charger jusqu'à ce que le témoin lumineux indique que la charge est complète.

Que faire si la machine se bloque pendant l'utilisation ?

Arrêtez immédiatement la machine, débranchez-la et retirez tout débris ou obstruction autour de la lame.

Où puis-je trouver des pièces de rechange pour le MTD TB20DC ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez des revendeurs agréés.

Quelle est la garantie du produit ?

Le MTD TB20DC est généralement couvert par une garantie de 2 ans, mais il est conseillé de vérifier les conditions spécifiques de la garantie lors de l'achat.

MODE D'EMPLOI TB20DC MTD

Modèle TB20DC

Nous vous remercions d'avoir acheté ce produit de qualité. Cet outil mécanique de plein air moderne est conçu pour vous rendre service pendant longtemps. Il vous sauvera beaucoup de temps comme vous pourrez vous en rendre compte. Ce manuel de l'utilisateur comporte un mode d'emploi facile à comprendre. Prenez soin de lire le manuel au complet et suivez toutes ses instructions à la lettre afin de conserver votre nouvel outil mécanique de plein air en excellent état de fonctionnement.

Toutes les informations, illustrations et spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

Copyright© 2005 MTD SOUTHWEST INC., Tous droits réservés.

Informations d'entretien

Tout entretien effectué sur cet appareil pendant et après la période de garantie doit être fait par un concessionnaire/agréé uniquement. Obtenez la liste des concessionnaires agréés en appelant le 1-800-520-5520. Pour de plus amples informations à propos de votre appareil, visitez www.troybilt.com.

NE RETOURNEY PAS L'APPAREIL AU DÉTAILLANT CHEZ QUI VOUS L'AVEZ ACHETÉ. TOUT SERVICE SOUS GARANTIE NÉCESSITE UNE PREUVE D'ACHAT.

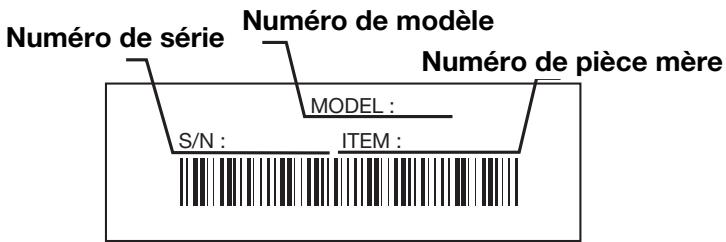

Avant d'assembler votre nouvel équipement, repérez la plaque signalétique de l'appareil et copiez ses informations dans l'espace ci-dessous. Ces informations sont essentielles si vous désirez obtenir de l'aide auprès de notre service technique ou d'un distributeur/agréé. Un exemple de plaque signalétique est présenté ci-dessous.

Copiez le numéro de modulo / pièce mère ici :

Copiez le numéro de série ici :

Prévoyez de lire et de bien comprendre ce manuel avant de démarrer ou de faire fonctionner cet équipement. CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS BREVETS AMÉRICAINS, ET D'AUTRES SONT EN INSTANCE.

TABLE des matières

Service technique. F2

Consignes de sécurité. F3

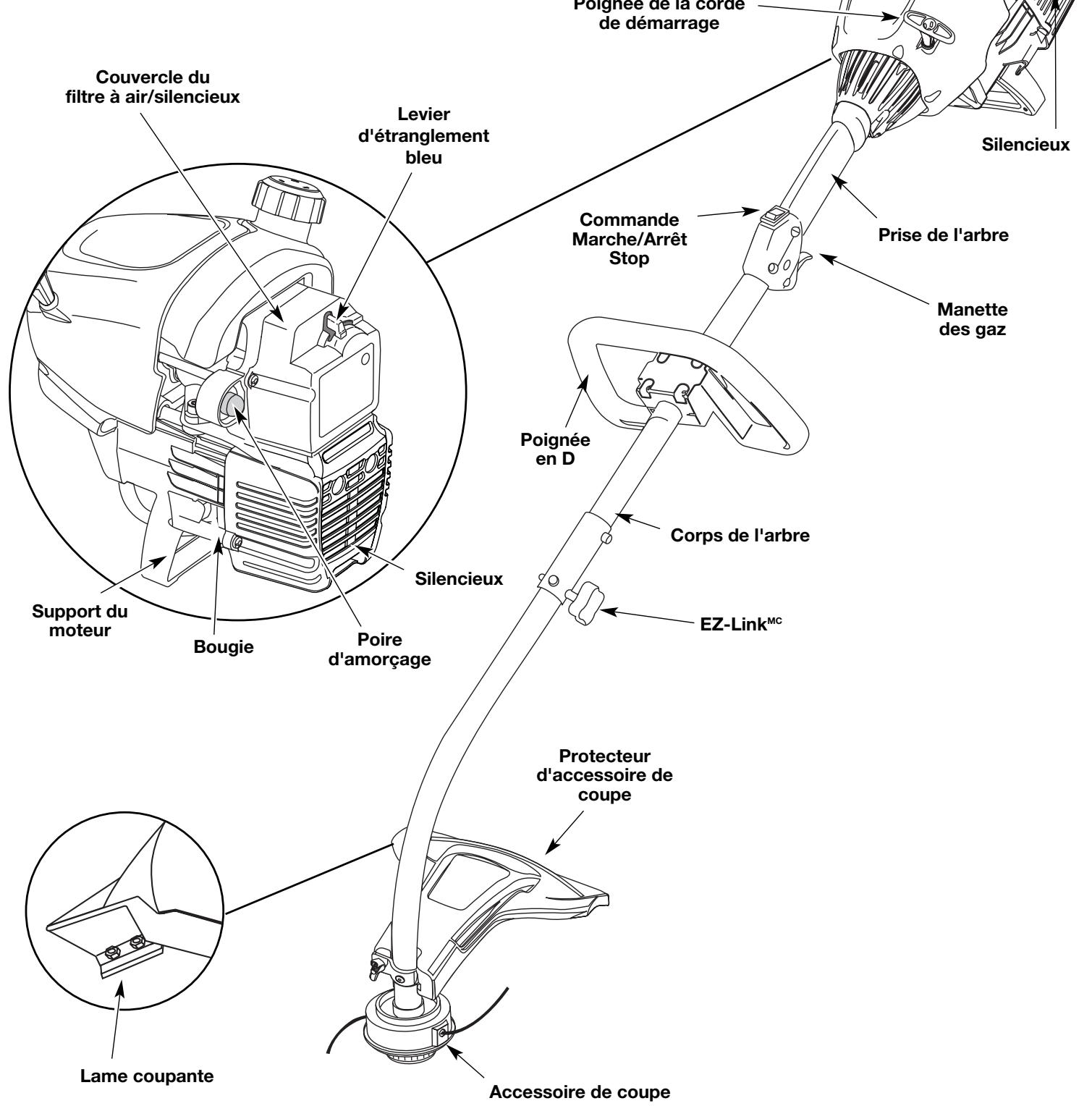

Familiarisez-vous avec votre appareil..................................................................

Instructions de montage. F7

Informations sur l'huile et le carburant. F8

Instructions de démarrage et d'arrêt. F9

Mode d'emploi. F10

Entretien et réparations. F12

Nettoyage et entretien. F16

Tableau de dépannage. F17

Caractéristiques. F18

Garantie. F20

Liste des Pièces. Intérieure de la Couverture Arrière

Pare-Étincelles

REMARQUE: À l'intention des utilisateurs opérant dans les terres forestières des États-Unis et dans les états de Californie, du Maine, de l'Orégon et de Washington. Toutes les terres forestières des États-Unis et de l'état de Californie (Codes sur les ressources publiques 4442 et 4443), de l'Orégon et de Washington exigent de par la loi que certains moteurs à combustion interne utilisés dans des zones couvertes de taillis ou d'herbe soient équipés d'un pare-étincelles en parfait état de fonctionnement, ou qu'ils soient conçus, équipés et entretenus pour la prévention des incendies. Renseignez-vous auprès des autorités de votre province ou de votre municipalité concernant la réglementation en vigueur. Vous pourriez être passible d'une amende ou être tenu responsable si vous ne respectez pas cette réglementation. Cette machine est équipée d'usine d'un pare-étincelles. S'il doit être remplacé, adressez-vous au CONCESSIONNAIRE le plus proche pour installer l'ensemble accessoire échappement, N° de pièce 753-05169 (remplace la pièce N° 753-04618).

Avertissement de la proposition 65 de californie

LES GAZ D'ÉCHAPPEMENT DU MOTEUR DE CET APPAREIL CONTIENNENT DES PRODUITS CHIMIQUESS CONSIDERÉS PAR L'ÉTAT DE CALIFORNIE COMME POUVANT CAUSER LE CANCER, DES MALFORMATIONS CONGENITALES OU D'AUTRES EFFETS NOCIFS SUR L'APPAREIL DE REPRODUCTION.

Consignes de sécurité

Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter les dangers de par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents.

ALERTE de sécurité:

Indique un danger, un avertissement ou une mise en garde. Soyez vigilant afin d'éviter toute blessure grave. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

REMARQUE: donne des informations ou des instructions vitales pour le fonctionnement ou l'entretien de l'équipement.

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez, à défaut, entraîner des blessures graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-520-5520

Symbole signification

DANGER: le non-respect d'un averissement peut causeer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

AVERTISSEMENT: le non-respect d'un avertissement peut causeer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

MISE EN GARDE: le non-respect d'un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez toujours

Avant utilisation

• Veuillez lire les instructions avec soin. Familiarisez-vous avec les commandes et l'utilisation correcte de cet appareil.
• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'effet de l'alcool, de drogues ou de médicaments.
• Les enfants et adolescents de moins de 15 ans ne doivent pas utiliser l'appareil, exceptés les adolescents assistés d'un adulte.
• Inspectez l'appareil avant utilisation. Remplacez les pièces endommagées. Regardez s'il y a des fuites de carburant. Assurez-vous que les fixations sont solidement en place. Remplacez les pièces de l'accessoire de coupe qui sont fendillées, ébréchées ou endommagées. Assurez-vous que l'accessoire de coupe est correctement installé et solidement fixé. Assurez-vous que le protecteur d'accessoire de coupe est correctement fixé et positionné comme recommandé. Vous risquez sinon de causer des blessures à l'opérateur et aux spectateurs, et d'endommager l'appareil.
• N'utilise que du fil de remplacement d'origine du fabrican de 2,03 mm (0,080 po) de diamètre. N'utilise jamais de fil ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectile dangereux.
• Soyez conscient des risques de blessure à la tête, aux mains et aux pieds.
• Dégagez la zone de coupe avant chaque usage. Enlevez tous les objets pouvant être projetés ou HAPPés par l'accessoire de coupe : cailloux, verre brisé, clous, fil ou ficelle. Éloignez enfants, spectateurs et animaux de la zone de coupe. Tenez-les à au moins 15 m (50 pi) de là mais sachez que les spectateurs risquent quand même d'être atteints par des objets projetés. Consez-leur de porter des protecteurs oculaires. Arrêtez immédiatement le moteur et l'accessoire de coupe si quelqu'un s'approche de vous.
• Appuyez sur la manette des gaz et assurez-vous qu'elle revient automatiquement en position de ralenti. Procédez à tous les réglages ou réparations avant d'utiliser l'appareil.

Avertissements de securite concernant les desherbeuses à gaz

AVERTISSEMENT: l'essence est extrêmement inflammable et ses vapeurs peuvent exploser si on y met le feu. Veuillez prendre les précautions suivantes.

• Ne stockez le carburant que dans des contenants spécialement conçus et homologués pour le stockage de ce type de matières.

Consignes de sécurité

• Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir de carburant. N'enlevez jamais le bouchon du réservoir et n'ajoutez jamais de carburant pendant que le moteur est chaud. Ne faites jamais fonctionner l'appareil sans que le bouchon de carburant soit bien mis. Desserrez lentement le bouchon afin de réduire la pression du réservoir.
• Évitez de créer une source d'allumage pour le carburant déversé. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient dissipées.
• Mélangez et ajoutez le carburant dans un endroit bien aéré et propre en plein air à l'abri des étincelles ou des flammes. N'enlevez lentement le bouchon du réservoir d'essence qu'après avoir arrêté le moteur. Ne fumez pas pendant le remplissage ou le mélange de carburant. Essuyez immédiatement tout déversement de carburant de l'appareil.
• Éloignez l'appareil d'au moins 9.1 m (30 pi) de la source de ravitaillement en carburant avant de démarrer le moteur. Ne fumez pas et éloignez toute source d'étincelles ou de flammes du lieu de ravitaillement ou de fonctionnement de l'appareil.

Pendant l'utilisation de l'appareil

• Evitez de démarrer ou de faire marcher l'appareil à l'intérieur d'une pièce ou d'un bâtiment fermé. La respiration de fumées d'échappement peut tuer. Ne faites fonctionner cet appareil qu'à l'extérieur dans un endroit bien aéré.
• Portez des lunettes de sécurité conformes aux normes ANSI Z87.1-1989 ainsi que des protège-oreilles durant l'utilisation de l'appareil. Portez un masque facial ou antipoussières si vous travailliez dans un lieu poussièreux. Il est recommandé de porter des chemises à manches longues.
• Portez des pantalons épais et longs, des bottes et des gants. Ne marchez pas pieds nus et ne portez pas les articles suivants : vêtements lâches, bijoux, pantalons courts, sandales. Relevez les cheveux au-dessus du niveau des épaules.
• Le protecteur d'accessoire de coupe doit toujours être en place lors de l'utilisation de l'appareil. Ne faites pas marcher l'appareil sans que les deux fils soient bien déployés, en supposant qu'un fil approprié a été installé. Assurez-vous que le fil ne dépasse pas le protecteur de sécurité.
• Cet appareil est muni d'un embrayage. L'accessoire de coupe reste stationnaire lorsque le moteur est au ralenti. Si ce n'est pas le cas, faites régler l'appareil par un technicien agréé.
• Ajustez la poignée en D selon votre taille pour la agripper.
• N'utilisez l'appareil qu'en plein jour ou avec un bon éclairage artificiel.
• Évitez tout démarrage accidentel. Mettez-vous en position de démarrage chaque fois que vous tirez sur la corde de démarrage. L'opérateur et l'appareil doivent tous deux être en position stable à ce moment-là. Voir les Instructions de démarrage et d'arrêt.
• Ne vous étirez pas. Tenez-vous toujours bien sur vos pieds en position d'équilibre.
• Tenez toujours l'appareil des deux mains lorsque vous le faites marcher. Agrippez fermement les poignées avant et arrêté.
• Gardez les mains, le visage et les pieds éloignés des pièces mobiles. Ne touchez pas et n’essayez pas d’arrêter l’accessoire de coupe en rotation.
• Ne touchez pas le silencieux ni le cylindre. Ces pièces deviennent très chaudes à l'utilisation. Elles restent chaudes brièvement après l'arrêt.
• Servez-vous des outils appropriés. N'utilisez cet outil que pour son usage prévu.
• Ne faites pas fonctionner le moteur à un régime plus élevé que nécessaire pour couper, tailler ou faire les cordures. Ne faites pas tourner le moteur à haut régime si vous ne vous faites pas de coupe.
• Arrêtez toujours le moteur lorsque vous suspendez la coupe ou lorsque vous vous déplacez d'un lieu de travail vers un autre.
• Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Ne faites pas fonctionner avant réparation des dommages. Ne faites pas marcher l'appareil si les pièces sont desserrées ou endommagées.
• Arrêtez et éteignez le moteur dans les cas suivants : entretien, réparation ou changement d'accessoires ou autres.
• N'utilisez que des pièces de rechange d'origine du fabricant pour l'entretien de cet appareil. Ces pièces sont disponibles auprès de votre concessionnaire agréé. N'utilisez pas de pièces ou accessoires non conçus par original pour cet appareil. Cela pourrait causer des blessures graves à l'utilisateur ou endommager l'appareil et annuler la garantie.
• Gardez l'appareil exempt d'accumulation de végétation ou autres matières. Celles-ci peuvent rester logées entre l'accessoire de coupe et le protecteur.
• Afin de diminuer les risques d'incendie, remplacez tout silencieux ou pare-étincelles défectueux et conservez le moteur et le silencieux exempts d'herbe, de feuilles et d'accumulation excessive de graisse ou de carbone.

AUTRES avertissements de sécurité

• N'entreposez jamais l'appareil rempli de carburant dans un édifice où les vapeurs peuvent atteindre une source de flammes vives ou d'étincelles.
• Laissez le moteur se refroidir avant de l'entreposer ou de le transporter. Attachez bien l'appareil pendant le transport.
• Rangez l'appareil dans un endroit verrouillé et sec, ou élevé et sec, hors de portée des enfants, pour éviter une utilisation indésirable ou un accident.
• Ne trempez et n'arrosez jamais l'appareil avec de l'eau ou tout autre liquide. Gardez les poignées sèches, propres et exempts de débris. Nettoyez après chaque usage. Voir les sections Nettoyage et Entreposage.
• Conservez ces instructions. Consultez-les souvent et servez-vous en pour instruire d'autres usagers. Si vous prétez l'appareil à quelqu'un, prétez-lui également ces instructions.

Symboles de securite et internationalex

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

- Symbole alertde securite

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

PORTEZ des protections (YEUX et oreilles)

les objets projetés et les bruits forts peuvent endommager la vue et l'ouïe. Portez une visière de norme ANSI Z87.1-1989 et des protège-oreilles pendant l'utilisation.

- Éloignez les spectateurs

Éloignez tout spectateur, les enfants et les animaux domestiques en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

Carburant sans PLOMB

Utilisez du carburant sans plomb frais et propre.

Symbole

Ne faites pas fonctionner sans protecteur de sécurité en plastique. Tenez-vous à l'écart de l'accessoire de coupe rotatif.

- Commande marche/arrêt STOP

ALLUMAGE / DÉMARRAGE / MARCHE

- Commande marche/arrêt STOP

ARRÊT ou STOP

- Avertissement surface CHAULE

Ne touchez pas un silencieux ou un cylindre chaud. Vous pourriez vous brûler. Ces pièces deviennent très chaudes à l'utilisation. Elles restent chaudes brièvement après l'arrêt.

Niveau d'huile

Voir le manuel de l'utilisateur pour le type d'huile approprié.

Applications

• Coupe d'herbe et de mauvaises herbes légères. Coupe de cordures
• Tailler autour des arbres, des clôtures, etc.

D'autres accessoires peuvent être utilisés avec le TB20DC. Voir la liste d'accessoires.

Utilisation comme désherbeuse :

Instructions de montage

1. Retirez les vis, écrous et la bride inférieure posés sur la poignée en D avant livraison.
2. Placez la poignée en D sur le corps de l'arbre et au-dessus de la bride inférieure (Fig. 1). Placez-la à au moins 15,24 cm (6 po) de l'extrémité de la prise de l'arbre.

Fig. 1

1. Maintenez d'un doigt chaque écrou hexagonal dans le renforcement de la bride inférieure. Commencez à visser à l'aide d'un grand tournevis à lame plate ou T-25 Torx. Ne serrez pas avant de régler le guidon.
2. Si elle a déjà été préinstallée, desserrez les quatre vis de fixation de la poignée en D juste assez pour pouvoir la déplacer.
3. Tenez l'appareil en position d'utilisation (Fig. 2), puis positionnez la poignée en D de manière à assurer une prise idéale.
4. Serrez les vis de bride uniformément jusqu'à bien fixer la poignée.

Fig. 2

Installation du protecteur d'accession de COUPE

Suivez les instructions suivantes si le protecteur d'accessoire de coupe n'est pas installé sur l'appareil.

AVERTISSEMENT: n'utilisez jamais la désherbeuse sans protecteur d'accessoire de coupe pour éviter des blessures graves.

1. Placez l'écran de l'accessoire de coupe sur le logement de l'arbre. Veillez à ce que la patte d'attache de l'écran glisse dans l'encoche au bord de l'écran de coupe. Tournez l'écran dans le sens contraire des aiguilles d'une montre (Fig. 3) pour le mettre en place. Les trous dans la patte d'attache de l'écran et l'accessoire de coupe s'aligneront.

Fig. 3

1. De l'intérieur de l'écran de l'accessoire de coupe, poussez le boulon carré dans le trou jusqu'à ce que l'extrémité filée dépasse de la patte d'attache de l'écran (Fig. 4).

Fig. 4

1. Mettez la rondelle sur le boulon, puis vissez l'écrou à oreilles et serrez. La figure 5 montre le processus d'installation vu d'en dessous de l'appareil.

Fig. 5

Vue de dessous de l'accessoire de coupe et de l'écran

Mélange d'huile et de carburant

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant estieux ou mal mélangé. Prenez soin d'utiliser de l'essence sans plomb fraîche et propre. Suivez à la lettre les instructions de mélange de carburant et d'huile.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange d'essence et d'oxygénés comme l'éthanol, le méthanol ou l'éther MTBE. Un carburant mélange à l'alcool absorbe l'eau. Il suffit de 1 % d'eau pour séparer le carburant et l'huile. Cela forme de l'acide pendant le stockage. Si vous nevez utiliser ce type de carburant, servez-vous de carburant frais (moins de 60 jours).

Usage de carburants mélangés

Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils suivants :

Utilisez toujours un mélange de carburant frais selon le manuel de l'utilisateur. - Agitez toujours le mélange de carburant avant d'alimenter l'appareil. - Videz le réservoir et faites marcher le moteur jusqu'à l'assécher avant d'entreposer l'appareil.

Utilisation d'additifs de carburant

La bouteille d'huile 2-temps livrée avec l'appareil contient un additif permettant d'empêcher la corrosion et de minimiser la formation de résidus de gomme. Nous vous recommandons d'utiliser ce type d'huile uniquement.

Si cela n'est pas disponible, utilisez une huile 2-temps conçue pour les moteurs à 2-temps refroidis par air en y ajoutant un additif, tel que le stabilisant de gaz STA-BIL ou un produit équivalent. Ajoutez 23 ml (0,8 oz) d'additif par 4 litres (1 gallon) de carburant selon les instructions du récipient. N'ajoutez JAMAIS d'additifs directement dans le réservoir de l'appareil.

MISE EN GARDE: Pour assurer un bon fonctionnement et une fiabilité maximale du moteur, suivez à la lettre les instructions de mélange d'huile et de carburant du réseau d'huile 2-temps. L'emploi de carburant mal mélangé peut endommager le moteur sérieusement.

Mélangez soigneusement l'huile moteur 2-temps avec de l'essence sans plomb dans un bidon séparé. Utilisez un rapport 40:1 d'essence/huile. Ne les mélangez pas directement dans le réservoir de carburant. Voir le tableau ci-dessous pour les rapports de mélange d'essence et d'huile.

REMARQUE : 3,8 litres (1 gallon) d'essence sans plomb mélangés avec une bouteille de 95 ml (3.2 oz) d'huile 2-temps donnent un rapport d'essence/huile de 40:1.

RAPPORT DE MÉLANGE O - 40:1

+ ESSENCE SANS PLOMB	HUILE 2-TEMPS
3,8 LITRES (1 GALLON US)	95 ml (3,2 OZ)
1 LITRE	25 ml

?

AVERTISSEMENT: L'essence est extrémenment inflammable et les vapeurs qui s'en dégagent peuvent explode si on y met le feu. Arrêtez toujours le moteur et laïsez-le refroidir avant de replir le réservoir. Ne fume pas en replissant le réservoir. Éloignez toute source d'étinçelles ou de flammes vives de la zone.

?	AVERTISSEMENT: Enlevez le bouchon du réservoir lentement pour ne pas être blessé par les jets d'essence. Ne faites pas marcher l'appareil sans que le bouchon soit bien mis.

?	AVERTISSEMENT: Ajoutez du carburant dans un lieu propre et bien aéré en plein air. Essuyez immédiatement tout de versement de carburant. Évitez demettre le feu au carburant déversé. Ne démarrez pas le moteur avant dissipation des vapeurs de carburant.

REMARQUE : Éliminez le mélange de carburant conformément aux règlements fédéral, provincial et municipal en vigueur.

Instructions de demarrage et arrêt

AVERTISSEMENT: n'utiliser l'outil qu'à l'extérieur, dans un endroit bien aéré. Les émanations d'oxyde de carbone dans un endroit confiné peuvent être mortelles.

AVERTISSEMENT: évitez tout démarrage accidentel. Tenez-vous en position de démarrage lorsque vous tirez sur la corde de démarrage (Fig. 8). L'opérateur et l'appareil doivent tous deux être en position stable pour éviter des blessures graves.

Instructions de demarrage

1. Mélangez l'essence avec l'huile. Remplissez le réservoir de carburant avec le mélange essence/huile. Voir Instructions de mélange de l'huile et de l'essence. REMARQUE: Il n'est pas nécessaire de faire démarrer la machine. La commande On/Off (Arrêt/Marche) est en position ON (I) en permanence.
2. Pressez et relâchez la poire d'amorçage à 10 reprises, lentement. Une certaine quantité d'essence devrait être visible dans la poire d'amorçage et les conduites d'essence (Fig. 7). Si vous n'apercevez pas d'essence dans la poire, pressez et relâchez la poire autant de fois qu'il le faut pour y voir de l'essence.
3. Placez le levier d'étranglement bleu en position 1 (Fig. 7).
4. Accroupissez-vous en position de démarrage (Fig. 8), pressez la poignée des gaz et tirez vivement sur le cordon de démarrage à 5 reprises.
5. Placez le levier d'étranglement bleu en position 2 (Fig. 7).
6. Tandis que vous pressez la manette des gaz, tirez vivement sur le cordon de démarrage entre 1 et 4 fois pour faire démarrer le moteur.
7. Maintenez la pression sur la manette des gaz et laissez le moteur chauffer pendant 15 à 30 secondes.

REMARQUE: Il se peut que le moteur mette plus longtemps à chauffer et à atteindre sa vitesse maximale d'opération lorsque la température est BASSE. REMARQUE: La machine est bien chauffée lorsque le moteur accélère sans hésitation.

1. Une fois que le moteur est chauffé, placez le levier bleu d'étranglement en position 3 (Fig. 7). La machine est prête à être utilisée. SI... le moteur hésite, remettez le levier en position 2 (Fig. 7) et continuez à le chauffer. SI... le moteur ne démarre pas, retournez à l'étape 2. SI... le moteur ne démarre pas après quelques essais, placez le levier d'étranglement bleu en position 3 et appuyez sur la manette des gaz. Tirez vivement sur le cordon de démarriage entre 3 et 8 fois. Le moteur devrait démarrer. S'il ne démarre toujours pas, recommencez. SI LE MOTEUR EST CHAUD... Si le moteur est déjà chaud, assurez-vous que l'interrupteur ON/OFF est bien en position ON et faites démarrer la machine avec le levier d'étranglement bleu en position 2. Une fois que la machine a démarré, mettez le levier d'étranglement bleu en position 3.

Fig. 7

Fig. 8

Instructions d'arrêt

1. Relâchez la manette des gaz. Laissez le moteur refroidir au ralenti.

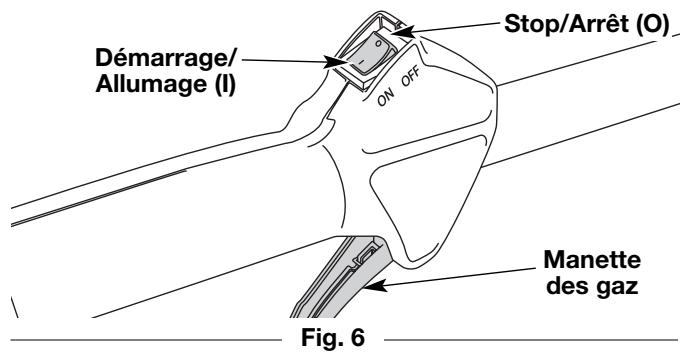

2. Mettez la commande Marche/Arrêt Stop en position ARRÊT (O).

Fonctionnement du EZ-LinkMC

Le système EZ-Link MC permet d'utiliser ces accessoires optionnels :

Cultivateur TBGC

Edger TABLE

Taille-haies TBAH

Désherbeuse à arbre droit TBSS

Turbosouffleuse TBTB

Scie à long manche TBPS

Débroussailleuse. TBBC

Avant

d'utiliser

Tout accessoire, veuillez tirer et comprendre le manuel accompagnant l'accessoire. Suivez toutes les informations relatives à la sécurité qui y figurent.

Retrait de l'accessoire de coupe ou autre

1. Dévissez le bouton vers la gauche (Fig. 9).
2. Appuyez sur le bouton de déclenchement et maintenez-le enfoncé (Fig. 9).
3. Tenez fermement le corps de l'arbre supérieur et retirez l'accessoire de coupe ou autre du coupleur EZ-LinkMC.

pour éviter

des

blessures graves, éteignez l'appareil avant d'enlever ou d'installer des accessoires.

Installation de l'accessoire de coupe ou autre

NOTE : pour faciliter l'installation ou le retrait d'accessoires, placez l'appareil au sol ou sur un établi. 1. Dévissez le bouton vers la gauche (Fig. 9).

Coupleur EZ-LinkMC Bouton de déclenchement Fig. 9

1. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur EZ-Link MC (Fig. 10).

NOTE : aligner le bouton de déclenchement avec le renforcement-guide facilitera l'installation (Fig. 9).

Fig. 10

1. Serrez le bouton en le tournant à droite (Fig. 11).

Mise en GARDE: verrouillez le bouton

de déclenchement dans le trou principal et vissez bien le bouton avant de faire marcher l'appareil.

Fig. 11

Mise en GARDE: l'accessoire de

coupe et autres ajouts du système EZ-Link MD doivent utiliser le trou principal sauf indication contraire de leurs manuels. L'utilisation du mauvais trou pourrait causer des blessures graves ou endommager l'appareil.

Pour couper les cordures à l'aide de la tête d'accessoire de coupe sur les modèles EZ-Link MC, verrouillez le bouton de déclenchement de l'accessoire de coupe dans le trou de (Fig. 11).

TENUE de la désherbuese

AVERTISSEMENT: Portez toujours des protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil.

Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 12). Vérifiez les points suivants:

• L'opérateur porte une visière et des vêtements appropriés.
• Le bras droit est légèrement plié et la main tient l'arbre par sa prise.
• Le bras gauche est droit et la main tient la poignée en D.
• L'appareil est au-dessous de la ceinture.
• L'accessoire de coupe est parallèle au sol et touche facilement la végétation sans que l'opérateur ne doive se pencher.

Fig. 12

Réglage de la longueur du FIL

L'accessoire de coupe Bump Head MC vous permet de donner du fil sans arrêter le moteur. Pour avoir plus de fil, tapez doucement l'accessoire de coupe sur le sol (Fig. 13) tout en faisant marcher la désherbuese à haut régime.

REMARQUE: gardez toujours le fil bien déroulé. Il devient plus difficile de donner du fil à mesure que le fil de coupe devient plus court.

Fig. 13

Chaque fois que vous donnez un coup sur la tête, vous déroulez environ 25,4 mm (1 po) de fil. La lame du protecteur d'accessoire de coupe est conçue pour couper le fil à la bonne longueur si vous déroulez trop de fil.

Pour de meilleurs résultats, tapez la tête de butée sur un sol dégagé ou dur. Si vous donnez du fil dans un lieu d'herbe haute, vous risquez de caler le moteur. Gardez toujours le fil bien déroulé. Il devient plus difficile de donner du fil à mesure que le fil de coupe se raccourcit.

REMARQUE: Ne posez pas la tête de butée sur le sol lorsque l'appareil est en marche.

Le fil peut se briser dans les cas suivants :

• Happement de corps étrangers
• Usure normale du fil
• Coupe de mauvaises herbes épaisses à longues tiges
• Forcer le fil dans des objets comme des murs ou des poteaux de clôture

MISE EN GARDE: n'enlevez pas ni n'altérez l'ensemble de la lame coupante. Un excès de fil surchauffera l'embrayage. Ceci pourrait causer des blessures graves ou endommager l'appareil.

Conseils pour bien désherber

• Le bon angle pour l'accessoire de coupe est parallèle au sol.
• Ne forcez pas l'accessoire. Coupez avec la pointe du fil (surtout le long des murs). Utiliser plus que la pointe diminue l'efficacité de la coupe et peut surcharger le moteur.
• Coupez l'herbe de plus de 200 mm (8 po) en procédant de haut en bas par petits incréments pour éviter d'utiliser le fil prématurément ou de freiner le moteur.
• Coupe de droite à gauche chaque fois que possible. Cela améliore l'efficacité de coupe de l'appareil et les résidus de coupe sont projetés loin de l'opérateur.
• Déplacez lentement la désherbuese dans et hors de la zone de coupe à la hauteur voulue. Procédez d'avant en arrière ou d'un côté à l'autre. Les coupes de longueur plus courte donnent les meilleurs résultats.
• Ne désherbsez que lorsque l'herbe et les mauvaises herbes sont sèches.
• La durée de vie de votre fil de coupe dépend
• de l'application des techniques de coupe précédentes
• du type de végétation à couper
• du lieu de coupe

Par exemple, le fil s'use plus vite si vous coupez le long d'un mur de fondation que si vous coupez autour d'un arbre.

COUPE décorative

La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc.

Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de par rapport au sol (Fig. 14).

Fig. 14

Entretien et réparations

REMARQUE : certaines procédures d'entretien nécessitant des compétences ou des outils particuliers. Si vous n'êtes pas sur de pouvoir les entreprises, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d'outils mécaniques de plein air.

Programme d'entretien

L'entretien doit respecter la fréquence indiquée dans le tableau ci-dessous. Il doit également faire partie de toute mise au point saisonnière.

Avertissement: pour éviter

tout accident, n'effectuez jamais l'entretien ou des réparations quand l'appareil fonctionne. Effectuez-les toujours lorsqu'il est froid. Débranchez le câble de la bougie pour prévenir la mise en route.

REMARQUE: l'entretien, le remplacement ou la réparation des dispositifs et systèmes antipollution peuvent être effectués par tout atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de moteurs d'outils mécaniques de plein air.

Afin d'assurer une performance optimale du moteur, il est conseillé d'examiner l'orifice d'échappement du moteur après 50 heures de fonctionnement. Si vous remarquez une perte de tours par minute, une pauvre performance ou un manque général d'accélération, cet entretien peut s'avérer nécessaire. Si vous pensez que le moteur a besoin de ce type d'inspection, apportez-le pour réparation auprès d'un N'essayez PAS de le faire vous-même car un endommagement du moteur pourrait résulter de la présence d'imputétés provenant du nettoyage de l'orifice.

FRÉQUENCY	ENTRETIEN REQUIS	RÉFERENCE
Avant démarrage	Remplissez le réservoir du mélange d'essence/huile approprié	Page F8
Toutes les 10 heures	Nettoyez le filtrtre à air et lubrifiez-le de nouveau	Page F14
Toutes les 25 heures	Vérifiez le pare-étincelles et nettoyez-leVérifiez l'état de la bougie et l'écartement des électrodes	Page F15Page F16
Toutes les 50 heures	Examinez l'orifice d'échéppement et l'écran pare-étincelles pour détector tout bouchage ou obstruction, afin d'assurer des niveaux de performance maximum.	Page F15

Installation du FIL

Cette section couvre l'installation de fil SplitLine MC et l'installation de fil simple standard.

Utilisez toujours un fil de remplacement du fabricant d'origine de 2,03mm (0,080 po). Un autre fil pourrait surchauffer ou endommager le moteur.

AVERTISSEMENT: n'utilisez jamais de fil, de chaîne ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectile dangereux.

Vous pouvez remplacer le fil de deux façons:

• Rembobinez du fil neuf dans le moulinet intérieur
• Installer un moulinet interne prérembobiné

Rembobiner le moulinet interieur existant

1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée vers la gauche (Fig. 15). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé.

Fig. 15

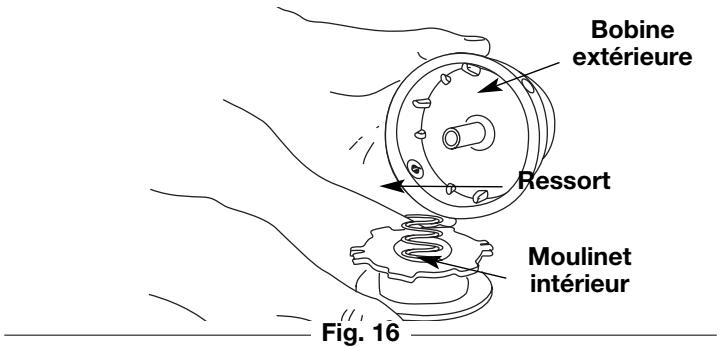

1. Retirez le moulinet intérieur de la bobine extérieure (Fig. 16).
2. Retirez le ressort du moulinet (Fig. 16).
3. Nettoyez le moulinet interieur, le ressort, et l'arbre et la surface interne de la bobine extérieure à l'aide d'un tissu propre.
4. Vérifiez l'usure des dents de positionnement sur le moulinet interieur et la bobine extérieure (Fig. 17). Enlevez les ébarbures ou remplacez le moulinet et la bobine au besoin.

Fig. 17

Entretien et réparations

Utiliser avec le fil simple UNIQUEMENT

Utiliser avec le SplitLineMC ou le fil simple Fig. 18

REMARQUE : le SplitLine MC peut être utilisé seulement avec le moulinet interieur à trous allongés. Le fil simple peut être utilisé avec les deux sortes de moulinet interieur. Identifiez votre type de moulinet en vous référant à la Figure 18.

REMARQUE : utilisez toujours la bonne longueur de fil lorsque vous posez le fil sur l'appareil. Le fil risque de ne pas se dérouler correctement s'il est trop long.

Fig. 19

Installation du fil simple

Pour l'installation du SplitLine MC, passer à l'étape 8.

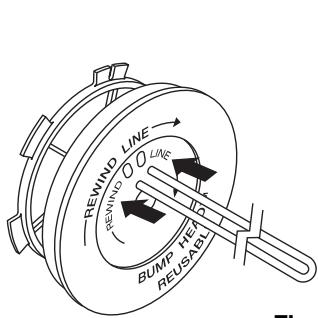

1. Découpez environ 6 m (20 pi) de fil neuf et faites-en deux boucles de longueurs égales. Insérez chaque extrémité de fil dans l'un des deux trous du moulinet (Fig. 19). Tirez le fil à travers le moulinet pour que la boucle soit le plus petit possible.
2. Enroulez les fils en couches uniformes serrées sur le moulinet (Fig. 20). Enroulez le fil dans le sens indiqué sur le moulinet intérieur. Placez votre index entre les deux fils pour les empêcher de se superposer. Ne superposez pas les extrémités du fil. Passez à l'étape 11.

Fig. 20

Installation du splitlinemc

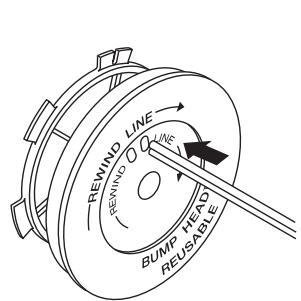

1. érieur (Fig. 21). Tirez le fil jusqu'à ne laisser que 10 cm (4 po) environ.
2. Insérez l'extrémité du fil dans le trou ouvert du moulinet et tirez sur le fil pour que la boucle soit le plus petit possible (Fig. 21).
3. Avant de rembobiner le fil, séparez-le en deux sur une longueur d'environ 15 cm (6 po).
4. Enroulez le fil en couches uniformes serrées dans le sens indiqué sur le moulinet intérieur.

REMARQUE: ne pas enrouler le fil dans le sens indiqué entraînera un mauvais fonctionnement de l'accessoire de coupe.

Fig. 21

1. Insérez les extrémités du fil dans les deux fentes de retenue (Fig. 22).
2. Insérez les extrémités du fil dans les oeillets de la bobine extérieure et placez le moulinet et le ressort dans la bobine (Fig. 23). Enforcez le moulinet et la bobine ensemble. Tout en tenant le moulinet et la bobine, saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue de la bobine.

Fig. 22

REMARQUE : le desserte doit être installé dans le moulinet intérieur avant de remonter l'accessoire de coupe.

1. Maintenez le moulinet en place et installez le bouton de butée en le tournant à droite. Vissez bien.

Fig. 23

Installation d'un moulin prérembobiné

1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée vers la gauche (Fig. 15). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé.
2. Retirez l'ancien moulinet interieur de la bobine extérieure (Fig. 16).
3. Retirez le ressort de l'ancien moulinet interieur (Fig. 16).
4. Placez le ressort dans le moulinet intérieur neuf.

REMARQUE: le ressort doit être installé dans le moulinet intérieur avant de remonter l'accessoire de coupe.

1. Insérez les extrémités du fil dans les cellettes de la bobine extérieure (Fig. 23).
2. Placez le moulinet intérieur neuf dans la bobine. Poussez le moulinet et la bobine ensemble. Tout en tenant le moulinet et la bobine, saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue de la bobine.
3. Maintenez le moulinet en place et installez le bouton de butée en le tournant à droite. Vissez bien.

Entretien du filtre à air

Retrait du couvercle du filtre à air/silencieux

AVERTISSEMENT: Pour éviter des blessures graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien.

1. Retirez les quatre (4) vis retenant le couvercle du filtre à air/silencieux (Fig. 24). Servez-vous d'un tournevis à lame plate ou à mèche no. 20 Torx.
2. Retirez le couvercle du moteur. Ne forcez pas.

Fig. 24

Nettoyage du filtre air

Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de fonctionnement. C'est l'un des éléments les plus importants pour l'entretien. Tout manquement à l'entretien du filtre à air peut entraîner une baisse de performances ou causer des dégâts permanents à votre moteur.

1. Retirez le filtre à air/couvercle du silencieux. Voir la section Retrait et installation du filtre à air/couvercle du silencieux.
2. Retournez le couvercle et inspectez l'intérieur pour repérer le filtre à air. Retirez le filtre à air de l'intérieur du couvercle du filtre à air/silencieux (Fig. 25).
3. Lavez le filtre dans un mélange d'eau et de détergent (Fig. 26). Rincez le filtre abondamment. Essorez l'excédent d'eau. Laissez sécher complètement.
4. Appliquez suffisamment d'huile propre SAE 30 pour enduire légèrement le filtre (Fig. 27).
5. Pressez le filtre pour répartir et drainer l'excédent d'huile (Fig. 28).

Protection du filtre dans le silencieux

Fig. 26

Fig. 25

Fig. 27

Fig. 28

1. Remplacez le filtre à air dans le filtre à air/couvercle du silencieux (Fig. 25).

REMARQUE : l'utilisation de l'appareil sans filtre à air et sans ensemble filtre à air/couvercle du silencieux ANNULERA la garantie.

Réinstallation du filtre à air/couvercle du silencieux

1. Placez le filtre à air/couvercle du silencieux sur l'endos du carburateur et du silencieux. Alignez les trous à vis.
2. Insérez les quatre (4) vis dans les trous du filtre à air/couvercle du silencieux (Fig. 24) et vissez sans trop serrer.

Entretien du pare-éclats

1. Retirez le couvercle du filtre à air/silencieux. Voir Retrait du couvercle du filtre à air/silencieux.
2. Situez le pot d'échappement sans le retirer. Trouvez le vis sur la partie inférieure du pot d'échappement (Fig. 29.) Retirez le vis en vous servant soit d'un tournevis torx #20 ou d'un tournevis plat.
3. Soulevez gentiment la couverture du pare-étincelles du côté gauche. Deux pattes servent de charnières sur le côté droit de la couverture. Ouvrez le couvercle du pare-étincelles comme une porte et faites sortir ses pattes des fentes dans le pot d'échappement.
4. En vous servant d'un petit tournevis plat, faites sortir gentiment l'écran du pare-étincelles de l'intérieur de la couverture du pare-étincelles.
5. Nettoyez l'écran du pare-étincelles à l'aide d'une brosse métallique. Remplacez-le s'il est endommagé ou si vous n'arrivez pas à le nettoyer complètement.
6. Réinstallez l'écran du pare-étincelles dans la couverture du pare-étincelles de façon à ce qu'il soit bien encastré.
7. Réinstallez les deux pattes de la couverture dans les fentes du pot d'échappement et fermez la couverture du pare-étincelles.
8. Révissez le vis que vous avez retirés à l'étape 2 et serrez-le bien.
9. Replacez le couvercle du filtre à air/silencieux.

AVERTISSEMENT: Si hotte pare-étincelles et écran pare-étincelles n'est pas solidement assujetti, il risque de tomber et d'endommager l'outil et de causer des blessures graves.

Fig. 29

Réglage du carburateur

Le régime ralenti du moteur est réglable par le couvercle du filtre à air/silencieux (Fig. 30).

REMARQUE : des règles non soigneuses peuvent endommager sérieusement l'appareil. Les règles de carburateur doivent être faites par un concéSSIONnaire/agréé.

Vérification du mélange de carburant

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant estieux ou mal mélangé. Videz puis remplissez le réservoir de carburant frais et bien mélangé avant d'effectuer des réglages. Voir la section Informations sur l'huile et le carburant.

Nettoyage du filtre à air

L'état du filtre à air est très important pour le fonctionnement de l'appareil. Un filtre à air sale restreint le débit d'air et affecte le mélange de carburant/air. On confond cela souvent avec un mauvais réglage du carburateur. Vérifiez l'état du filtre à air avant de régler la vis de réglage de ralenti. Voir Entretien du filtre à air.

Réglage de la vis de réglage de ralenti

Si le moteur ne se met toujours pas au ralenti après vérification du mélange de carburant et du nettoyage du filtre à air, réglez la vis de ralenti comme suit:

1. Démarrez le moteur et laissez-le tourner à haut régime pendant une minute pour se réchauffer. Voir les Instructions de démarrage et d'arrêt.

AVERTISSEMENT: il se peut que l'accessoire de coupe tourne pendant le réglage de la vitesse de ralenti. Portez des vêtements protecteurs et respectez toutes les consignes de sécurité pour éviter des blessures graves.

Fig. 30

Entretien et réparations

1. Relâchez le levier d'accélérateur et laissez le moteur au ralenti. Si le moteur s'arrête, insérez un petit tournevis à embout cruciforme ou à tête plate dans le trou du filtre à air/couvercle du silencieux (Fig. 30). Vissez la vis de ralenti de 1/8 de tour à la fois (selon le besoin) jusqu'à ce que le moteur se mette bien au ralenti.

REMARQUE : l'accessoire de coupe ne devrait pas tourner lorsqu'il le moteur est au ralenti.

1. S'il tourne, dévissez la vis de ralenti de 1/8 de tour à la fois (selon le besoin) pour réduire la vitesse de ralenti.

La vérification du mélange de carburant, le nettoyage du filtre à air et le réglage de la vis de ralenti devraient résoudre la plupart des problèmes de moteur. Dans le cas contraire et si :

• Le moteur ne se met pas au ralenti,
• Le moteur hésite ou se cale lors d'une accélération,
• Le moteur perd de la puissance,

faites régler le carburateur par un concessionnaire/agréé.

Avertissement: une fois l'appareil

éteint, pour éviter des blessures graves assurez-vous que l'accessoire de coupe est arrêté avant de poser l'appareil.

Reemplacement de la BOUGIE

Utilisez une bougie #610311 (ou un Champion RDJ7Y).

L'écartement correct est de 0,5 mm (0,020 po). Retirez la bougie après 25 heures de fonctionnement et vérifiez son état.

1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le câble de la bougie et retirez le capuchon de cette-ci.
2. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.
3. Remplacez toute bougie fendillée, encrassée ou sale. Réglez l'écartement à 0,5 mm (0,020 po) à l'aide d'une jauge d'épaisseur (Fig. 31).

Mise en GARDE: évitez de sabler.

Gratter ou nettoyer les électrodes car de la saleté dans le moteur pourrait endommager le cylindre.

1. Installez la bougie avec un écartement correct dans la culasse en tournant la douille de 5/8 po à droite jusqu'à la bien visser.

Si vous utilisez une clé dynamométrique, vissez avec les valeurs de couple suivantes : 110-120 po•lb (12,3-13,5 N•m). Évitez de trop serrer.

Fig. 31

Transport

• Laissez le moteur refroidir avant le transport.
• Attachez bien l'appareil lors du transport.
• Videz tout le carburant de l'appareil.
• Serrez le bouchon du réservoir avant le transport.

Avertissement: pour éviter des

blessures graves, éteignez toujours la désherbeuse et laissez-la refroidir avant tout nettoyage ou entretien.

Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tels que le pin et le citron, et les solvants tels que le kérosène peuvent endommager le boîtier ou la poignée en plastique. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

Entreposage

• Ne rangez jamais l'appareil plein de carburant dans un lieu où les vapeurs peuvent atteindre une flamme vive ou des étincelles.
• Laissez le moteur se refroidir avant de l'entreposer.
• Rangez l'appareil dans un lieu verrouillé pour éviter toute utilisation ou accident indésirable.
• Rangez l'appareil dans un lieu sec et bien aéré.
• Rangez l'appareil hors de la portée des enfants.

Entreposage de LONGUE DUREE

Si vous comptez entreprendre l'appareil pendant une longue période, appliquez la procédure suivante:

1. Videz tout le carburant du réservoir dans un récipient contenant le même mélange 2-temps. N'utilisez pas de carburant stocké pendant plus de 60 jours. Éliminez le vieux mélange de carburant conformément aux règlements fédéral, provincial et municipal en vigueur.
2. Démarrez le moteur, puis laissez-le tourner jusqu'à ce qu'il cale. Cela permet de s'assurer que le carburateur s'est vidé de son carburant.
3. Laissez le moteur refroidir. Retirez la bougie et versez environ 30 ml (1 oz) d'huile moteur ou d'huile moteur 4-temps de qualité dans le cylindre. Tirez lentement sur la corde de démarrage pour bien distribuer l'huile. Replacez la bougie.

REMARQUE : retirez la bougie et videz toute l'huile du cylindre avant de mettre en marche la désherbeuse après une période d'entreposage.

1. Nettoyez soigneusement l'appareil et vérifiez qu'il ne compte pas de pièces desserrées ou endommagées. Réparez ou remplacez les pièces endommagées, puis serrez les vis, écrous et boulons desserrés. L'appareil est alors prêt pour l'entreposage.

Le moteur REFUSE de demarrer

Réservoir de carburant vide

La poire d'amorçage n'a pas été pressée assez fort

Moteur hoyé

Carburant vieux ou mal mélangé

Bougie encrassée

Pare-étincelles colmaté

La température extérieure est inférieure à 40°F

La température extérieure est supérieure à 90°F

Solution

Remplissez-le de carburant bien mélangé.

Presse-la complètement et lentement 10 fois

Utilisez la procédure de démarrage

Drainez le réservoir/ajoutez du carburant frais

Remplacez ou nettoyez-la

Nettoyez ou remplacez le pare-étincelles

Tirez sur le cordon de démarrage entre 10 et 15 fois

Appuyez sur la manette des gaz et tirez sur le cordon de démarrage

Le moteur REFUSE de se METTRE au ralenti

Filtre à air bouché

Carburant vieux ou mal mélangé

Mauvais réglage du carburateur

Solution

Remplacez ou nettoyez-le

Drainez le réservoir/ajoutez du carburant frais

Ajustez selon l'instruction

Le moteur REFUSE d'accélerer

Carburant vieux ou mal mélangé

Mauvais réglage du carburateur

Accessoire de coupe engorgé d'herbes

Filtre à air sale

Pare-étincelles colmaté

Solution

Drainez le réservoir/ajoutez du carburant frais

Faites-le régler par un concessionnaire agréé

Arrêtez le moteur et nettoyez l'accessoire

Remplacez ou nettoyez-le

Nettoyez ou remplacez le pare-étincelles

Le moteur MANQUE de puissance ou se CALE DURANT la COUPE

Carburant vieux ou mal mélangé

Mauvais réglage du carburateur

Bougie encrassée

Pare-étincelles colmaté

Solution

Drainez le réservoir/ajoutez du carburant frais

Faites-le régler par un concessionnaire agréé

Remplacez ou nettoyez-la

Nettoyez ou remplacez le pare-étincelles

La tête de COUPE NE FAIT PAS avancer le FIL

Accessoire de coupe engorgé d'herbes

Accessoire de coupe mal aligné

Moulinet interne bloqué

Tête de coupe sale

Fil soude

Fil tordu durant la recharge

Quantité insuffisante de fil exposée

Solution

Arrêtez le moteur et nettoyez l'accessoire

Chargez du fil neuf

Remplacez le moulinet

Nettoyez le moulinet intérieur et la bobine extérieure

Démontez et déposez la partie soudée, et rembobinez le fil

Démontez puis rembobinez le fil

Enlevez le bouton de butée et tirez le fil jusqu'à en extraire 102 mm (4 po) à l'extérieur de

l'accessoire de coupe

Le FIL de COUPE AVANCE de manière incontrolée

Présence d'huile dans la tête de coupe

Solution

Nettoyez l'accessoire de coupe

Si vous avez besoin d'aide, contactez votre concessionnaire agréé.

Moteur

Type de moteur. Refroidi par air, 2-temps

Course 31,75 mm (1,25 po)

Cylindrée 31 cc (1,9 po³)

Type d'embrayage Centrifuge

Régimeralenti 2.800-3.600tr/min

Régime de fonctionnement (désherbeuse) 8.000+ tr/min

Type d'allumage : Électronique

Contact d'allumage Interrupteur berceau

Écartement de la bougie 0,5 mm (0,020 po)

Lubrification Mélange carburant/huile

Rapport carburant/huile 40/1

Carburateur Membrane, toutes positions

Démarreur. Spring Assist Starting™ Rembobinage automatique

Silencieux. Chicane avec protection

Accélérateur Rappel manuel

Capacité du réservoir de carburant 384 ml (13 oz)

ARBRE D'entrajinement et accessioire de COUPE*

Logement de l'arbre d'entraînement Tube acier (EZ-LinkMC) Manette des gaz. Détection à portée du doigt Poids de l'appareil (sans carburant, avec poignée, protecteur et accessoire de coupe) 6 kg (13 lb) Mécanisme de coupe. Bump HeadMC Diamètre de la bobine de fil 7,62 cm (3 po) Diamètre du fil 2,03 mm (0,080 po) Diamètre du chemin de coupe 43,18 cm (17 po)

• Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

Vos droits et obligations en vertu de cette garantie

Le California Air Resource Board, la Environmental Protection Agency et Troy-Bilt LLC (Troy-Bilt) ont le plaisir de désigner la garantie du dispositif antipollution des petits moteurs à usage tout-terrain datant de 2005 et au-delà. Les nouveaux petits moteurs à usage tout-terrain doivent être conçus, construits et équipés pour être conformes aux strictes normes anti-smog. Troy-Bilt doit garantir le système de contrôle des émissions de votre petit moteur à usage tout-terrain pendant les périodes de temps indiquées ci-dessous à condition que le moteur n'ait pas souffert d'abus, de négligence ou fait l'objet d'un mauvais entretien.

Votre dispositif antipollution peut inclure des pièces diverses tel que le carburateur ou un système d'injection, le dispositif d'allumage et un convertisseur catalytique. Il pourrait aussi inclure des tuyaux, courroies, connecteurs et autres ensembles de pièces relatives aux émissions.

Advenant une situation couverte par la garantie, Troy-Bilt réparera votre petit moteur à usage tout-terrain sans frais, compris le diagnostic, les pièces et la main d'œuvre.

Les moteurs à usage tout-terrain datant de 2005 et plus sont garantis pendant deux ans. Si une pièce de votre moteur relative aux émissions devenait défectueuse, Troy-Bilt la réparera ou la remplacera.

Responsabilités du propriétaire en vertu de cette garantie

• En tant que propriétaire d'un petit moteur à usage tout-terrain, vous êtes responsable des entretiens requis indiqués dans votre manuel de l'utilisateur. Troy-Bilt recommande que vous conserviez tous les reçus d'entretien de votre petit moteur à usage tout-terrain. Troy-Bilt ne peut toutefois réfuter la garantie juste parce que vous n'avez pas les reçus ou si vous ne veillez pas à ce que les travaux d'entretien prévus soient effectués.
• En tant que propriétaire d'un petit moteur à usage tout-terrain, sachez que Troy-Bilt peut refuser de vous couvrir sous garantie si votre moteur ou si une pièce sont défaillants pour cause d'abus, de négligence, d'entretien incorrect ou de modifications non autorisées.
• Il vous incombe de partager yourselves petit moteur à usage tout-terrain à un centre de service agréé Troy-Bilt lors que le problème fait son apparition. Les réparations sous garantie doivent être achevées dans une durée de temps raisonnable ne dépassant en aucun cas 30 jours.

Si vous avez des questions au sujet de vos droits et responsabilités en vertu de cette garantie, appelez le 1-800-520-5520.

Garantie du fabricant

• La période de garantie commence à la date où le moteur ou l'équipement est livré à l'acheteur au détaill.
• Le fabricant garantit au propriétaire initial et à chaque acheteur suivant que le moteur est libre de défauts de matériaux et de vices de fabrication pouvant provoquer la défaillance d'une pièce garantie pendant une période de deux ans.
• Toute réparation ou remplacement d'une pièce garantie devra être effectué sans aucun frais au compte du propriétaire par un centre de service Troy-Bilt agréé. Pour connaître le centre le plus proche de vous, veuillez contacter Troy-Bilt à : 1-800-520-5520.
• Toute pièce garantie dont le remplacement n'est pas prévu dans le cadre des entretiens requis, ou dont uniquement une inspection normale est prévue selon le principe de "réparation ou remplacement au besoin", est garantie pendant la période de garantie. Toute pièce garantie dont le remplacement est prévu dans le cadre des entretiens requis sera garantie pendant la période de temps allant jusqu'à la date du premier remplacement prévu pour cette pièce.
• Le propriétaire ne subira pas de frais relatifs à un travail de diagnostic qui conduit à la conclusion que la pièce garantie est défectueuse si le travail de diagnostic a été effectué chez un centre de service Troy-Bilt agréé.
• Le fabricant est responsable de tous les dommages occasionnés aux autres composants du moteur par la défaillance d'une pièce encore sous garantie.
• Les défaillances causées par l'abus, la négligence ou un mauvais entretien ne sont pas couvertes par cette garantie.
• L'utilisation d'un ajustant ou de pièces modifiées peut justifier le refus d'une réclamation au titre de la garantie. Le fabricant n'est pas responsable des défaillances des pièces garanties découlant de l'utilisation d'ajouts ou de pièces modifiées.
• Pour déposer une réclamation, adressez-vous au centre de service Troy-Bilt agréé le plus proche. Les services ou réparations sous garantie sont offerts par tous les centres de service Troy-Bilt agréés.
• Toutes les pièces de rechange approuvées par le fabricant peuvent être utilisées dans le cadre d'un entretien ou d'une réparation sous garantie de pièces relatives au dispositif antipollution et sont fournies sans frais. Toute pièce de rechange équivalente en termes de performances ou de durabilité peut être utilisée lors d'un entretien ou d'une réparation hors garantie et ne diminue pas les obligations qui incombent au fabricant en vertu de la garantie.
• Les composants suivants sont inclus dans la garantie relative au système antipollution du moteur : filtre à air, carburateur, poire d'amorçage, conduites de carburant, alimentation d'arrivée, filtre à carburant, module d'allumage, bougie et silencieux.

Garantie limitée du fabricant pour:

La garantie limitée énoncée ci-après est accordée par Troy-Bilt LLC («Troy-Bilt») et concerne les marchandises neuves achetées et utilisées aux États-Unis, ses possessions et territoires.

Troy-Bilt garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d'achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce représentant un vice de matière ou de façon. Cette garantie limitée ne s'appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Manuel de l'utilisateur fourni avec le produit et n'aura pas fait l'objet d'un usage inadéquat, abusif, commercial ou négligent, d'un accident, d'un entretien inadéquat, d'une modification, de vandalisme, de vol, d'un incendie, de dégâts d'eau ou d'un endommagement résultant d'un autre péril ou d'un désastre naturel. Les dommages résultant de l'installation ou de l'utilisation de tout accessoire ou équipement non approuvé par Troy-Bilt pour une utilisation avec le(s) produit(s) couvert(s) par le présent manuel annuleront la garantie en ce qui concerne les dommages qui en résulteront éventuellement. La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d'achat au détail initiale pour tout produit Troy-Bilt utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus.

POUR L'OBTENTION DU SERVICE DE GARANTIE : le service au titre de la garantie est disponible, SUR PRESENTATION D'UNE PREUVE D'ACHAT, AUPRÉS DU DISTRIBUTEUR AGRIÉE LOCAL. Pour trouver un distributeur dans votre région, visitez notre site Web www. troybilt. com, consultez les Pages Jaunes, appelez le 1-800-520-5520 ou écrire à l'adresse Troy-Bilt LLC, PO Box 361131, Cleveland, OH 44136-0019.

La garantie limitée n'offre aucune couverture dans les cas suivants :

A. Mises au point : bougies, réglages de carburateur, filtres B. Éléments pouvant s'user : boutons de butée, bobines extérieures, fil de coupe, moulinets intérieurs, poulie du démarreur, cordons de démarrage, courroies d'entraînement C. Troy-Bilt n'accorde aucune garantie pour les produits vendus ou exportés des États-Unis d'Amérique, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par l'intermédiaire de ses canaux agréés de distribution à l'exportation.

Troy-Bilt se réserve le droit de modifier ou d'améliorer la conception de ses produits sans pour autant assumer l'obligation de modifier tout produit d'une fabrication plus ancienne.

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d'adaptation à une fin particulière, ne s'applique après la période applicable de garantie express écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution express, écrite ou orale, à l'exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris tout distributeur ou détaillant, concernant tout produit n'engagera la responsabilité de Troy-Bilt. Pendant la période de garantie, le recours exclusif est la réparation ou le remplacement du produit dans les conditions énoncées ci-dessus

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. Troy-Bilt ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l'entretien des pelouses, le transport ou des frais connexes, ou les frais entrainés par une location destinée à replacer provisoirement un produit sous garantie

Aucun recouvrement, quel qu'il soit, ne sera d'un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute responsabilité résultant de la perte, de l'endommagement ou du préjudice que vous et votre propriété et/ou autres et leur propriété pourront encourir d'un fait de l'utilisation normale, de la mauvaise utilisation ou de l'incapacité d'utiliser le produit.

La présente garantie est limitée et n'est accordée qu'à l'acheteur initial, au preneur initial ou à la personne à laquelle le produit a été offert.

Le Droit des États vis-à-vis de la présente garantie : la présente garantie vous confère certains droits juridiques et vous pouvez bénéficier d'autres droits, lesquels varient d'un État à l'autre.

Pour obtenir l'adresse du distributeur réparateur le plus proche, composez le : 1-800-520-5520.

Troy-Bilt LLC

PO Box 361131

Cleveland, OH 44136-0019
