RESV1300 - Souffleur aspirateur de jardin MTD - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Souffleur / Aspirateur
Alimentation	Électrique
Fonction	Soufflage, aspiration, paillage
Poids	Non précisé
Vitesse de l'air	Non précisé
Capacité du sac	Non précisé
Longueur du câble	Non précisé
Matériau du tube	Plastique
Type de moteur	Électrique à balais
Utilisation recommandée	Jardinage, nettoyage extérieur
Poignée	Ergonomique avec gâchette
Niveau sonore	Non précisé
Accessoires inclus	Sac de collecte
Garantie	Non précisé
Normes de sécurité	Certifié UL

FOIRE AUX QUESTIONS - RESV1300 MTD

Comment démarrer le MTD RESV1300 ?

Assurez-vous que le réservoir est rempli de carburant. Activez l'interrupteur d'allumage, puis tirez sur le cordon de démarrage jusqu'à ce que le moteur démarre.

Que faire si le moteur ne démarre pas ?

Vérifiez si le réservoir de carburant est plein. Assurez-vous que le starter est en position correcte et que la bougie est propre et correctement installée.

Comment entretenir le MTD RESV1300 ?

Effectuez un entretien régulier en nettoyant le filtre à air, en changeant l'huile et en vérifiant la bougie d'allumage tous les 25 heures d'utilisation.

Quelle est la capacité du réservoir de carburant ?

Le MTD RESV1300 a une capacité de réservoir de carburant de 1,2 litre.

Comment affûter les lames de la machine ?

Utilisez une meule ou une lime pour affûter les lames. Assurez-vous que la machine est éteinte et débranchée avant d'effectuer cette opération.

Quel type de carburant utiliser ?

Utilisez du carburant sans plomb avec un indice d'octane d'au moins 90.

Que faire si la machine vibre excessivement ?

Vérifiez si les lames sont bien fixées et équilibrées. Inspectez également les roues et les supports pour tout dommage.

Où trouver les pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés MTD ou directement sur le site web de MTD.

Comment ranger la machine pour l'hiver ?

Videz le réservoir de carburant, nettoyez la machine et stockez-la dans un endroit sec à l'abri du gel.

Y a-t-il une garantie sur le MTD RESV1300 ?

Oui, le MTD RESV1300 est généralement couvert par une garantie de 2 ans, mais veuillez consulter le manuel pour les détails spécifiques.

MODE D'EMPLOI RESV1300 MTD

ou le 1-800-668-1238 au CANADA

www.RyobiOutdoor.com

Nous vous remercions d'avoir acheté ce produit de qualité. Cet outil électrique moderne de plein air est conçu pour vous rendre service pendant longtemps. Il vous sauvera beaucoup de temps comme vous pourrez vous en rendre compte. Ce manuel de l'utilisateur comporte un mode d'emploi facile à comprendre. Prenez soin de le lire au complet et de respecter toutes les instructions pour conserver votre outil en excellent état de fonctionnement.

Références, illustrations et specifications relatives au produit

Toutes les informations, illustrations et spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

Copyright © 2003 MTD SOUTHWEST INC. Tous droits réservés.

Informations relatives à l'entretien

Tout entretien effectué sur cet appareil pendant et après la période de garantie doit être fait par un concessionnaire/agréé uniquement:

• Téléphonez au numéro vert 1-800-345-8746 depuis les États-Unis ou au 1-800-668-1238 depuis le Canada, pour obtenir une liste des concessionnaires agréés les plus proches. ou
• Allez sur www.RyobiOutdoor.com pour obtenir une liste des concessionnaires agrées les plus proches.

NOTE: TOUT SERVICE SOUS GARANTIE NECCESSITE UNE PREUVE D'ACHAT.

Prenez soin de lire et de bien comprendre ce manuel avant de démarrer ou de faire fonctionner cet équipement.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS BREVETS AMERICAINS.

AUTRES BREVETS EN INSISTENCE.

TABLE des matières

I. Consignes de sécurité F3-F6

A. Importantes consignes de sécurité F3 B. Symboles de sécurité et internationaux. F5 C. Familiarisez-vous avec votre appareil. F6

II. Instructions de montage F7-F8

A. Fixation et retrait du tube de souffleuse/aspirateur... F7 B. Fixation et retrait du sac d'aspirateur F8 C. Installation et réglage de la bandoulière F8

III. Mode d'emploi F9-F13

A. Connexion du cordon d'alimentation. F9 B. Instructions de démarrage et d'arrêt. F9 C. Tenue de la souffleuse/aspirateur F10 D. Events F10 F. Utiliser l'appareil comme souffleuse F11 G. Utiliser l'appareil comme aspirateur. F12 H. Dégagement d'une hélice bloquée F13 I. Vider le sac d'aspirateur. F13

IV. Entretien et réparations F14

A. Entretien d'appareils à double isolement. F14 B. Nettoyage de l'appareil F14 C. Nettoyage du sac d'aspirateur. F14 D. Inspection des fils de rallonge F14 E. Entreposage F14 F. Accessories/pieces de rechange. F14

V. Caractéristiques F15 VI. Dépannage F15 VII. Garantie F18 VIII. List des Pièces. Courcle Arrière

Contenu de l'emballage

Cet appareil comprend les éléments suivants :

• Souffleuse/aspirateur, modèle RESV1300
• Tube de souffleuse/aspirateur
• Bandoulière
• Sac d'aspirateur
• Ensemble de visserie
• Manuel de l'utilisateur
• Carte d'enregistrement du propriétaire

Examinez toutes les pièces pour vous assurer que rien ne manque et qu'aucun bris ne s'est produit en cours de transport. Tout pièce manquante ou endommagée doit être remplacée avant d'utiliser l'appareil.

Consignes de sécurité

Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter les dangers par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents.

ALERTE de sécurité:

Indique un danger, un avertissement ou une mise en garde. Soyez vigilant afin d'éviter toute blessure grave. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

REMARQUE: donne des informations ou des instructions vitales pour le fonctionnement ou l'entretien de l'équipement.

DANGER: le non-respect d'un avertissement peut causeer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

AVERTISSEMENT: le non-respect d'un avertissement peut causeer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

MISE EN GARDE: le non-respect d'un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez toujours

Avant utilisation

• Lire les instructions attentivement. Se familiariser avec les commandes et l'utilisation correcte de cet outil.
• Ne pas utiliser l'outil si vous êtes fatigué, malade ou sous l'effet de l'alcool, de drogues ou de médicaments.
• Les enfants de moins de 15 ans ne doivent pas utiliser l'outil, exception faite des adolescents sous surveillance d'un adulte.
• Avant chaque utilisation, inspectez l'appareil pour vérifier qu'il ne compte pas de pièces desserrées ou endommagées. Évitez de l'utiliser jusqu'à ce que les réglages ou réparations aient été effectués.
• Tous les accessoires de sécurité et protections doivent être correctement installés avant utilisation. Utilisez l'appareil en plein jour ou avec un bon éclairage.
• Inspectez la zone de travail avant de démarrer l'appareil. Enlevez tous les débris et objets durs ou tranchants tels que verre, fils métalliques, etc.
• Éloignez tout spectateur, les enfants et les animaux domestiques en particulier, d'au moins 15 m (50 pieds) de l'appareil lorsque celui-ci est en marche.

Avertissements de sécurité électrique

DANGER: respectez toujours les consignes de sécurité durant l'utilisation d'appareils de jardinage électriques afin de réduire les risques d'incendie, d'électrocution et de blessures. Prenez soin de bien lire et comprendre tout le manuel de l'utilisateur avant d'utiliser la souffleuse/aspirateur. Faites particulièrement attention au mode d'emploi et aux avertissements de sécurité.

• Comme cet outil compte une isolation double, il est donc possible d'utiliser des rallonges à 2 conducteurs (rallonges sans terre). Cependant, il est tout à fait possible d'utiliser des rallonges à 3 conducteurs (rallonges avec fil de terre), qui comportent des fiches de type NEMA (fiches parallèles, fiche terre en forme de U). Ces rallonges sont disponibles auprès de votre revendeur local. Veillez à n'utiliser que des rallonges à section circulaire, approuvées pour une utilisation extérieure.

AVERTISSEMENT: Pour réduire le risque de choc électrique, utilisez uniquement des rallonges électriques approuvées pour une utilisation extérieure, comme par exemple les rallonges à cordons de type SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-W ou SJTOW.

• Pour réduire le risque de choc électrique, cet appareil est pourvu d'une fiche polarisée (une lame est plus large que l'autre). Cet appareil ne peut être inséré dans une prise polarisée que d'une seule manière. S'il n'est pas possible d'insérer entièrement la fiche dans la prise, essayez de brancher la fiche dans l'autre sens. Si malgré tout, il n'est pas possible d'insérer la fiche, remplacez le cordon par un cordon qui comporte les bonnes fiches. Ne modifiez cet appareil en aucun cas.

CALIBRE MINIMUM DES RALLONGES ALIMENTANT DES APPAREILS 120V, A COURANT DE CHARGE DE 0-12 AMPS*

Long. de cordon (pieds)	25	50	100	150
Calibre du cordon (AWG)*	16	16	16	14

*La grosseur du fil (AWG) pour l'ampérage de 12 à 19 amperes est de 14 AWG pour 25 pieds, de 12 AWG pour 50 pieds et n'est pas recommandé pour 100 ou 150 pieds.

Consignes de sécurité

Cet outil compte une isolation double. Pour toutes les réparations, utilisez uniquement des pièces de rechange identiques. Tout cordon électrique endommagé doit être réparé ou remplacé.

• JEUX DE CORDONS: Vérifiez que votre jeu de cordons est en bon état de fonctionnement. Si vous utilisez un jeu de cordons, assurez-vous de bien utiliser un cordon de calibre suffisant pour laisser passer le courant de charge de votre appareil. Un jeu de cordons à section trop faible risque de provoquer des chutes de tension de ligne, qui entraînent une perte de puissance et une surchauffe. Le tableau ci-dessous donne les calibres corrects à utiliser, en fonction de la longueur du cordon et de la valeur de l'intensité nominale. En cas de doute, utilisez la section de cable immédiatement supérieure. Un numéro de calibre faible correspond à une forte section de cable. Référez-vous à la Mode d'emploi pour réduire le risque de débranchement du cordon de l'appareil pendant le fonctionnement, du jeu de cordons.
• Le(s) circuit(s) électrique(s) ou la(les) prise(s) d'alimentation de cet outil de jardinage doit(doivent) comporter une protection de type GFCI (qui coupe le circuit en cas de défaut de terre). Il existe des prises qui comportent une protection GFCI, et que l'on peut utiliser dans ce cas de figure.
• Voiture appareil est pourvu d'une plaquette du constructeur, qui indique le type de tension à utiliser. N'alimentez jamais cet appareil avec une tension alternative différente de celle affichée.
• Procédez à une inspection périodique de vos rallonges électriques et de la fiche de raccord de votre appareil. Examinez plus particulièrement l'isoaction qui ne doit pas présenter de traces de déterioration, de coupures ou de mise à nu. Inspectez également les raccords qui doivent être en bon état. Si les cordons paraissent endommagés, remplacez-les ou réparez-les.
• Evitez d'utiliser cet appareil dans des conditions dangereuses. Ne le faites jamais fonctionner en atmosphère humide ou mouillée. L'humidité constitue un danger réel de choc électrique.
• N'utilisez pas cet appareil sous la pluie.
• Ne touchez pas la fiche ou l'appareil lui-même si vos mains sont mouillées.

Pendant l'utilisation

• Portez des lunettes de sécurité conformes aux normes ANSI Z87.1 ainsi que des protège-oreilles durant l'utilisation de l'appareil. Portez un masque facial ou antipoussières si vous travailliez dans un lieu poussièreux.
• Portez des pantalons écais et longs, des bottes et des gants. Ne marchez pas pieds nus et évitez les vêtements lâches, bijoux, pantalons courts et sandales. Relevez les cheveux au-dessus des épaules.
• Évitez tout démarrage accidentel. Ne transportez pas l'appareil branché, le doigt sur l'interrupteur. Mettez ce dernier hors tension avant de brancher.
• L'outil doit toujours être posé sur une surface propre et ferme. Les matériaux tels que le gravier, le sable, la poussière, l'herbe, etc. peuvent être aspirés par l'admission d'air et projetés par la sortie de l'outil, ce qui peut endommager l'outil, causer des dégâts matériels et des blessures graves à l'utilisateur ou aux personnes se trouvant à proximité.
• Toujours utiliser un outil ajustat pour l'application. Ne pas utiliser cet outil pour un usage pour lequel il n'est pas conscience.
• Ne vous étirez pas et n'utilisez pas l'appareil à partir de surfaces instables telles que échelles, arbres, pentes abruptes, toits, etc. Tenez-vous toujours fermement sur les pieds en position d'équilibre.
• Ne maltraitez pas le cordon. Ne tirez jamais l'appareil par le cordon et ne le débranchez pas en tirant sur le cordon. Protégez celui-ci de la chaleur, de l'huile et des bords tranchants.
• Débranchez en tirant sur la prise et non le cordon.
• Restez toujours en alerte. Faites preuve de bon sens. Pour éviter de vous blesser ou de blesser les autres, n'utilisez pas l'appareil en état de fatigue.
• N'utilisez pas l'appareil si vous êtes sous l'effet de drogues, de l'alcool ou de médicaments.
• Ne laissez pas l'appareil branché s'il ne sert pas, pendant un entretien/changement d'accessoires.
• N'introduisez aucun objet dans les ouvertures. N'utilisez pas l'appareil si elles sont bouchées ; protégez-le des débris/matières bloquant le débit d'air.
• Gardez cheveux, vêtements lâches, doigts et parties du corps à l'écart des ouvertures/pieces mobiles.
• N'utilisez que des pièces d'équipement original de rechange et accessoires Genuine Factory Parts Mc d'origine pour cet appareil. Elles sont disponibles auprès de votre concessionnaire agrée. L'utilisation de pièces ou accessoires autres que ceux d'équipement original peut causer des blessures graves, endommager l'appareil et annuler sa garantie.
• Ne forcez pas l'appareil. Il posera moins de risques de blessures et fonctionnera mieux à la vitesse pour laquelle il a été conçu.
• N'utilisez jamais l'appareil sans son tube de souffleuse/aspirateur ni son sac d'aspirateur.
• Mettez toutes les commandes hors tension avant de débrancher.
• Débranchez l'appareil avant d'installer ou de retirer son tube ou son sac d'aspirateur. L'appareil doit être débranché et les lames de l'hélice arrêtées pour éviter de les toucher pendant leur rotation.

LORS de l'utilisation en souffleuse

• Ne jamais diriger le tube de la souffleuse vers des personnes, animaux domestiques ou fenêtres. Toujours souffler les débris en direction opposée des personnes, animaux domestiques et fenêtres. Redoubler de prudence lors du travail à proximité d'objets massifs tels que des arbres, véhicules, murs, etc.

LORS de l'utilisation en aspirateur

• Éviter les situations où le sac d'aspirateur pourrait s'enflammer. Ne pas utiliser à proximité de flammes vives. Ne pas aspirer les cendres chaudes de cheminées, foyers, tas de broussailles, etc. Ne pas aspirer de mégots de cigarettes ou de cigares sans s'être assuré qu'ils sont complètement froids.
• Cet outil est conçu pour aspirer des matériaux secs, tels que des feuilles, de l'herbe, des brindilles et morceaux de papier. Ne pas essayer d'aspirer des matériaux mouillés ni de l'eau, ce qui pourrait endommager la souffleuse/aspirateur. Ne pas aspirer de morceaux de métal, de verre, etc., pour éviter d'endommager l'hélice.

AUTRES avertissements de sécurité

• Bien arrimer l'outil pour le transport.
• Remiser l'outil dans un endroit sec pouvant être verrouillé ou en hauteur afin d’empêcher des dommages ou un usage non autorisé. Garder l’outil hors de portée des enfants.
• Ne jamais immerger l'outil et ne jamais l'arroser avec de l'eau ou tout autre liquide. Garder les poignées sèches, propres et exemptes de débris. Nettoyer après chaque usage. Voir les sections Nettoyage et Remisage.
• Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire d'autres utilisateurs. Si l'outil est prêté, il doit être accompagné de ces instructions.

Symboles de securite et internationalex

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

- Symbole alertde securite

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

Avertissement - LISEZ le MANUEL de l'utilisateur

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entrainer des blessures graves pour vous ou d'autres personnes.

Avertissement:

les objets projetés et les bruits forts peuvent endommager la vue et l'ouie. Portez une visière de norme ANSI Z87.1-1989 et des protège-oreilles pendant l'utilisation.

Avertissement:

Tenez-vous à l'écart de la sortie de souffleuse. Ne dirigez jamais la souffleuse vers vous ou vers les autres. La souffleuse peut projeter des objets. Ne faites pas fonctionner l'appareil sans les accessoires et protections nécessaires.

Avertissement:

Évitez les lieux dangereux. N'utilisez jamais l'appareil sous la pluie ou dans des conditions humides ou mouillées. L'humidité peut provoquer l'électrocution.

Avertissement:

Arrêtez le moteur et laissez l'hélice parvenir à l'arrêt complet avant d'installer ou de changer les tubes ou le sac et avant toute opération de nettoyage, d'entretien ou de réparation.

LEVIER De bascule des MODES souffleuse/ aspirateur

A - Mode aspirateur B - Mode souffleuse

Éloignez les spectateurs avertissement:

Éloignez tout spectateur, les enfants et les animaux domestiques en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

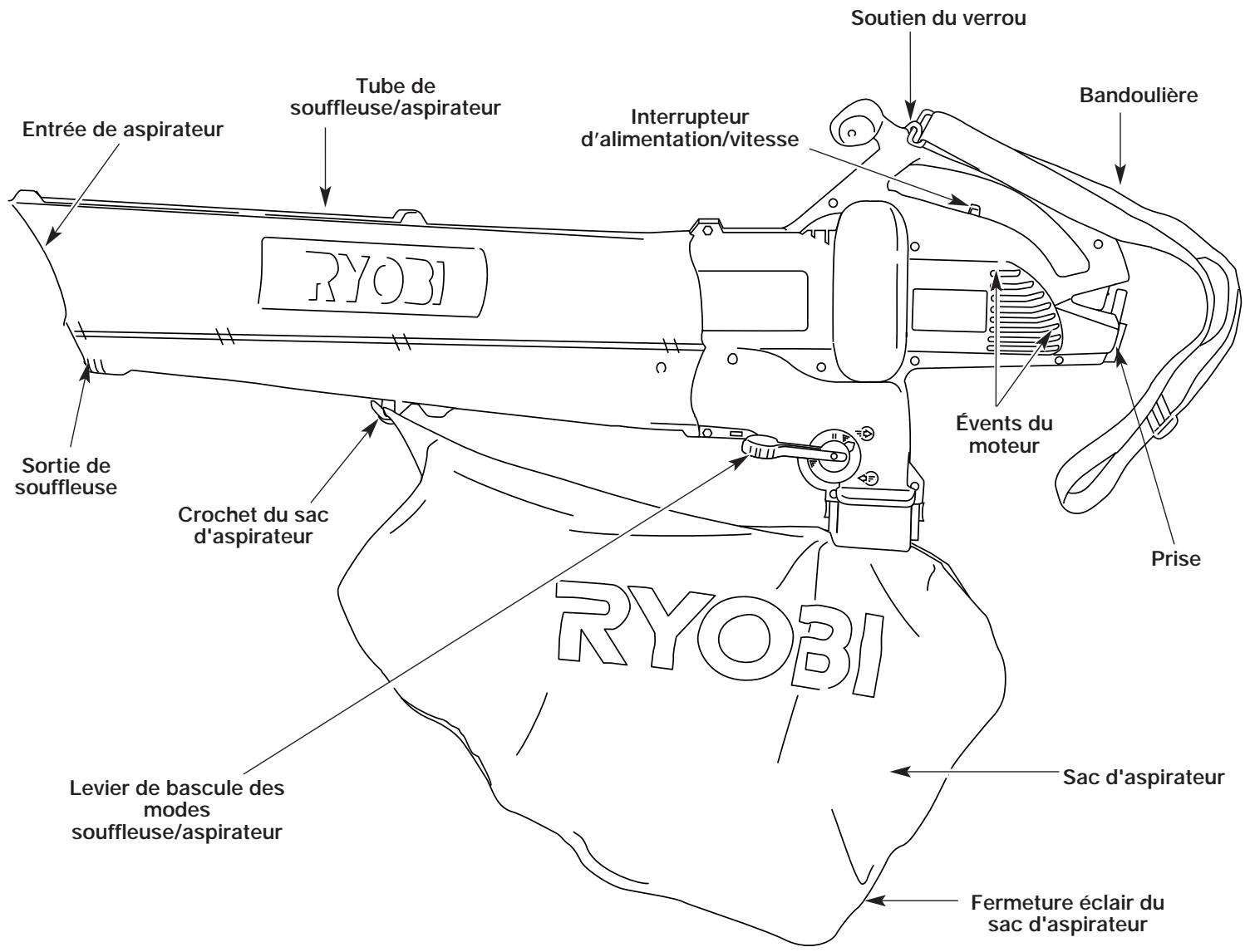

Familiarisez-vous avec l'appareil

Comme souffleuse :

• Nettoyage de cours, garages, chemins, porches, terrasses, autour des murs, clôtures, etc. Comme aspirateur :
• Ramassage de feuilles, de débris légers, etc.

Fixation et retrait du TUBE de souffleuse/aspirateur

AVERTISSEMENT: Pour éviter des blessures graves, veillez à ce que le tube et le sac soient installés sur l'appareil lors de son utilisation.

Fixation

REMARQUE: Le tube de souffleuse/aspirateur est démonté lors de la livraison. Vous devez l'installer pour assurer une utilisation sécurité et facile.

AVERTISSEMENT: Pour éviter des blessures graves, stoppez le moteur et laissez l'hélice s'arrêter avant de fixer ou d'enlever les tubes.

1. Retirez les vis et écrous fournis avec l'ensemble de visserie.
2. Insérez complètement le tube de souffleuse/ aspirateur dans l'ouverture du carter jusqu'à ce que les trous des pattes du tube soient alignés avec ceux des vis du carter (Fig. 1).
3. Introduisez les 2 (deux) vis à filets interrompus 8-32 x 3 / 4'' Torx T20 dans le côté droit du carter et les 2 (deux) écrous dans le côté gauche du carter (Fig. 1).

Fig. 1

1. Vissez bien. Évitez de trop serrer.
2. Insérez les 2 (deux) vis à filets interrompus autotaraudeuses 8-16 x 3/4" Torx T20 restantes dans les trous des deux côtés du carter (Fig. 1). Vissez bien sans trop serrer.

Retrait

REMARQUE : Il peut s'avérer nécessaire de désterbiller le tube de souffleuse/aspirateur pour le dégager ou dégager l'hélice.

AVERTISSEMENT: Pour éviter des blessures graves, stoppez le moteur et laissez l'hélice s'arrêter avant de fixer ou d'enlever les tubes.

1. Retirez les 2 (deux) vis autotaraudeuses des deux côtés du carter.
2. Retirez les 2 (deux) vis et écrous qui retiennent le tube de souffleuse/aspirateur sur le carter (Fig. 2).

REMARQUE : Rangez la visserie en lieu sûr pour un usage ultérieur

Fig. 2

1. Retirez le tube de souffleuse/aspirateur du carter.
2. Replacez le tube de souffleuse/aspirateur avant utilisation.

Fixation

1. Fixez le sac d'aspirateur à son crochet, sur le tube de souffleuse/aspirateur (Fig. 3).

Fig. 3

1. Glissez le tube du sac sur le tube d'évacuation des débris, sur le carter. Poussez le tube jusqu'à ce que les pattes d'accrochage des deux côtés s'enfoncent avec un déclic, fixant ainsi le sac sur l'appareil (Fig. 4).

Fig. 4

Retrait

1. Appuyez sur les pattes d'accrochage des deux côtés du tube du sac et retirez le sac de l'appareil vers le bas (Fig. 5).
2. Détachez le sac d'aspirateur de son crochet.

Fig. 5

Installation du harnais

1. Faites passer la bande au centre de la boucle.
2. Tirez la bande par-dessus la traverse et à travers la fente de la boucle (Fig. 6).

Fig. 6

1. Enoncez d'un coup sec l'attache sur le raccord de soutien (Fig. 7).

Fig. 7

1. Réglez la longueur en fonction de la taille de l'opérateur. Tirez la languette pour rallonger, ou tirez la bande pour raccourcir (Fig. 8).

Fig. 8

Connexion du CORDON d'alimentation

Employez une corde électrique extérieure (minimum 7,6 m ou 25 pieds de long, 16 AWG). D'autres tailles incluent :

CALIBRE MINIMUM DES RALLONGES ALIMENTANT DES APPAREILS 120V, A COURANT DE CHARGE DE 0-12 AMPS
Long. de cordon (pieds)	25	50	100	150
Calibre du cordon (AWG)*	16	16	16	14

Avertissement: afin de diminuer

les risques d'électrocution, cet appareil est doté d'une fiche polarisée (dont une lame est plus large que l'autre) et nécessite l'utilisation d'un fil de rallonge polarisé.

Cette fiche ne peut être insérée dans une rallonge polarisée que d'une façon. Si la fiche ne pénètre pas complètement dans le fil de rallonge, inversez-la. Si elle ne s'enforce toujours pas, procurez-vous une rallonge polarisée appropriée.

Une telle rallonge nécessite une prise murale polarisée. Cette fiche ne peut être insérée dans une prise murale polarisée que d'une façon. Si la fiche ne pénètre pas complètement dans la prise, inversez-la. Si elle ne s'enforce toujours pas, faites installer une prise murale appropriée par un electricien qualifié. Ne modifiez d'aucune façon la fiche de l'appareil, ni prise ou la fiche du fil de rallonge.

1. Fixez la rallonge au carter tel qu'indiqué (Fig. 9) pour éviter qu'elle ne soit retirée accidentellement.

Fig. 9

1. Branchez l'extrémité femelle du cordon dans la prise située à l'arrière de l'appareil (Fig. 10).

Fig. 10

Instructions de demarrage et arrét

Cet appareil est équipé d'un interrupteur à trois positions : ARRÊT/BAS/HAUT (Fig. 11).

• Glissez l'interrupteur complètement vers le bas pour le mettre sur ARRÊT.
• Glissez l'interrupteur vers le haut jusqu'au premier déclic pour le mettre sur BAS.
• Glissez l'interrupteur vers le haut jusqu'au deuxième déclic pour lemettre sur HAUT.

Fig. 11

TENUE de la souffleuse/aspirateur

Avant d'utiliser l'outil, se tenir en position de travail (Fig. 12) et effectuer les vérifications suivantes :

• L'utilisateur doit porter une tenue appropriée, c'est-à-dire des chaussures de travail, des lunettes de sécurité, une protection auditive, des gants, des pantalons longs et une chemise à manches longues.

Avertissement: pour éviter les risques

de blessures, toujours porter des lunettes de sécurité lors de l'utilisation de cet outil. Porter un masque respiratoire dans les endroits poussiéreux.

• Si l'endroit est poussiéreux, porter un masque anti-poussière.
• S'assurer que l'outil est en bon état de marche.
• Vérifier que les tubes et protection sont en place et bien assujettis.

Avertissement: pour éviter les

risques de blessures à l'opérateur ou aux personnes représentées, ainsi que des dommages à l'outil, s'assurer que les tubes de souffleuse ou les tubes et le sac d'aspirateur sont en place (suivant le modèle) avant d'utiliser l'outil.

Conseils pratiques

Assurez-vous que la fermeture éclair du sac d'aspirateur est fermée avant d'utiliser l'appareil. - Lors du démarrage, veillez à ne pas diriger l'outil vers des personnes ou des débris. - S'assurer que l'outil est en bon état de marche. Vérifier que les tubes et protection sont en place et bien assujettis. - Tenez toujours l'appareil des deux mains lorsqu'il est en marche. Agrippez fermement les poignées avant et arrière. Utiliser une protection auditive pour éviter les risques de perte de l'ouie causée par un niveau de bruit élevé.

Fig. 12

• N'utiliser l'outil qu'à des heures raisonnables, c'est-à-dire pas trop tout le matin ou tard le soir lorsque cela peut déranger les personnes vivant aux environs. Se conformer aux réglementations locales qui sont habituellement de 9 à 17 heures, du lundi au samedi.
• Pour réduire le niveau sonore, utiliser le moins possible d'outils motorisés en même temps.
• Pour réduire le niveau sonore, utiliser la souffleuse au régime minimum permettant de s'acquitter de la tâche.
• Vérifier l'équipement avant de commencer le travail, en particulier le silencieux, l'admission d'air et les filtres à air. Utiliser un râteau ou un balai pour séparer les débris avant de les souffler.
• Dans les endroits poussiéreux, humecter légèrement l'aire de travail ou utiliser un accessoire de pulvérisation si une source d'eau est disponible.
• Conserver l'eau en utilisant la souffleuse au lieu d'un tuyau d'arrosage pour le nettoyage des endroits tels que les gouttières, moustiquaires, patios, grills, porches et jardins.
• Prendre garde aux enfants, animaux domestiques, fenêtres ouvertes et véhicules fraîchement lavés, et souffler les débris à l'opposé de tels obstacles. Utiliser la tubulure complète afin que l'embout reste près du sol.
• Après utilisation d'une souffleuse ou d'autres outils motorisés, nettoyer la zone de travail. Jeter les débris dans des poubelles.

Ne couvrez jamais les évêts. Protégez-les des obstructions et des débris. Ils doivent toujours être dégagés pour permettre au moteur de refroidir correctement (Fig. 13).

Fig. 13

Avertissement: pour éviter des

blessures, ne portez pas de vêtements lâches ni foulards, colliers, chaînes, cravates et autres articles similaires pouvant être aspirés par les évêts. Relevez les cheveux au-dessus des épaules pour éviter qu'ils ne soient aspirés par les évêts.

Convertir en souffleuse

1. Démarrez l'appareil. Voir Instructions de démarrage et d'arrêt.
2. Relevez le levier de bascule des modes souffleuse/aspirateur (mode souffleuse) (Fig. 14).

REMARQUE: N'utilisez jamais l'appareil avec le levier sur la position du milieu.

Fig. 14

Utilisation comme souffleuse

Tenez la souffleuse tel qu'illustré sur les Figures 15, 16 et 17. Balayez d'un côté vers l'autre, en tenant la buse à plusieurs centimètres du sol. Avancez lentement en vous maintenant face à la pile de débris.

La vitesse convient derniers pour souffler les débris secs alors que la haute vitesse est préférable pour déplacer des objets plus lourds comme des débris ou du gravier de grosse dimension.

1. Utilisez la souffleuse autour des arbres, des arbustes, des massifs de fleurs et des zones difficiles à nettoyer (Fig. 15).
2. Utilisez la souffleuse pour nettoyer autour des bâtiments et pour le nettoyage normal (Fig. 16).
3. Utilisez la souffleuse pour nettoyer les murs, les surplombs et les écrans (Fig. 17).

Fig. 15

Fig. 16

Fig. 17

Convertir en aspirateur

1. Démarrez l'appareil. Voir Instructions de démarrage et d'arrêt.
2. Rabaissez le levier de bascule des modes souffleuse/aspirateur (mode aspirateur) (Fig. 18).

REMARQUE: N'utilisez jamais l'appareil avec le levier sur la position du milieu.

Fig. 18

Fig. 19

AVERTISSEMENT: Afin d'éviter des blessures graves, n'ouvre jamais le sac avant d'éteindre l'appareil.

Avertissement: pour éviter des

blessures graves et ne pas endommager l'appareil utilisé comme aspirateur, installez toujours les tubes et le sac d'aspirateur, et assurez-vous que la fermeture éclair du sac est fermée.

Utilisation de l'aspirateur

Vérifiez les points suivants :

• L'opérateur porte des vêtements appropriés : bottes, lunettes de sécurité, protège-oreilles, gants, pantalons et chemises à manches longues.
• L'opérateur porte un masque facial ou antipoussières dans les lieux poussièux.
• L'appareil est en bon état de fonctionnement. Les tubes et le sac d'aspirateur sont solidement fixés.
• Le harnais du sac d'aspirateur est installé et bien réglé.

Utilisez l'appareil pour aspirer des débris légers, des feuilles, du papier etc.

Tenez l'aspirateur en inclinant (50-100 mm, 2-4 po) un peu le tube de suction, et aspirez les débris légers d'un mouvement de balayage (Fig. 19). Ceci permet aux débris de s'engouffrer dans le sac de l'aspirateur. Les petites feuilles et brindilles sont déchiquetées dans le boîtier du ventilateur pour accroître la capacité du sac.

aspirateur, l'appareil est conçu pour ramasser des matériaux secs comme des feuilles, de l'herbe, des brindilles et des morceaux de papier. Pour éviter des blessures graves, n'essayez pas d'aspirer des débris humides et/ou de l'eau stagnante car cela peut endommager la souffleuse/aspirateur. Pour éviter d'endommager sérieusement l'hélice, n'aspirez pas de métal, de verre brisé, etc.

Avertissement: évitez les situations

pouvant mettre le feu au sac d'aspirateur. Ne faites pas marcher près d'une flamme vive. N'aspirez pas les cendres chaudes des foyers à bois ou de barbecue, des tas de broussailles, etc. ni les cigares ou cigarettes à moins que les cendriers soient complètement refroidis.

Lorsque le sac est plein, l'aspiration faiblit de façon notable. Éteignez l'appareil et laissez l'hélice s'arrêter avant d'ouvrir le sac. Ouvrez la fermeture éclair et videz le contenu du sac avant de continuer. Voir Vider le sac d'aspirateur.

REMARQUE : Videz le sac après chaque utilisation pour éviter toute dépréciation et ne pas restreindre le débit d'air, ce qui affaiblirait les performances de l'aspirateur.

Degagement d'un(e) TUBE/ hélice bloque(e)

AVERTISSEMENT: Pour éviter des blessures graves, éteignez l'appareil avant tout nettoyage ou entretien.

AVERTISSEMENT: Pour éviter des blessures graves, portez toujours des gants pour vous protéger des lames de l'hélice ou d'autres objets tranchants.

1. Appuyez sur Interrupteur d'alimentation/vitesse et maintenez-le en position ARRET jusqu'à ce que le moteur s'arrête complètement (Fig. 11).
2. Retirez le tube de la soufflante/aspirateur et le sac de l'aspirateur.
3. Enlevez soigneusement tout matériel bloquant le tube ou l'hélice. Inspectez les lames pour vous assurer qu'elles ne sont pas endommagées. Tournez les lames de l'hélice à la main pour vous assurer qu'elles ne sont plus bloquées.
4. Réinstallez le sac d'aspirateur et le tube de souffleuse/aspirateur.

Vider le sac d'aspirateur

AVERTISSEMENT: Afin d'éviter des blessures graves, n'ouvrez et ne retirez jamais le sac avant d'éteindre l'appareil.

REMARQUE : Videz le sac après chaque utilisation pour éviter toute dépréciation et ne pas restreindre le débit d'air, ce qui affaiblirait les performances de l'aspirateur.

AVERTISSEMENT: Portez un protecteur oculaire et un masque antipoussières pour vider le sac.

1. Appuyez sur les pattes d'accrochage des deux côtés du tube du sac et retirez le sac de l'appareil vers le bas (Fig. 20).
2. Détachez le sac d'aspirateur de son crochet.

Fig. 20

1. Ouvrez la fermeture éclair et videz le contenu du sac dans un sac de poubelle ou un réseau.
2. Retournez le sac à l'envers après l'avoir vide pour la première fois et secouez-le vigoureusement pour éliminer poussière et débris.
3. Retournez le sac à l'envers, fermez la fermeture éclair et remettez le sac en place.

Entretien d'appareils à DOUBLE isolement

Cet appareil possède un double isolement. Au lieu d'une mise à la terre, les appareils à double isolement comportent deux systèmes d'isolement. Comme il se doit, aucun moyen de mise à la terre n'est fourni sur ce type d'appareil.

L'entretien de ces appareils exige soins minutieux et compétence technique, et doit être effectué par un personnel qualifié uniquement. Les pièces de rechange doivent être identiques aux pièces remplacées. Confiez toute réparation à un concessionnaire/agréé. Un appareil à double isolement porte l'indication « double insulation » ou « double insulated »

Avertissement: pour éviter des

blessures graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien.

Nettoyez les évêts avec une petite brosse ou un aspirateur équipé d'une petite brosse. N'employez pas de détergents concentrés sur le boîtier ou les pièces en plastique. Ils peuvent être endommagés par certains nettoyants ménagers contenant des huiles aromatiques tels que le pin et le citron, et par des solvants tels que le kérosène ou l'acétone. L'humidité peut aussi provoquer l'électrocution. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

Nettoyage du SAC d'aspirateur

1. Videz le sac après chaque utilisation pour éviter toute déterioration et ne pas restreindre le début d'air, ce qui affaiblirait les performances de l'aspirateur.
2. Portez un protecteur oculaire et un masque antipoussières pour nettoyer le sac. Retournez le sac à l'envers après l'avoir vide pour la première fois et secoucez-le vigoureusement pour éliminer poussière et débris.
3. Lavez le sac une fois par an ou plus selon le besoin :

a. Retirez le sac d'aspirateur. b. Retournez-le à l'envers. c. Suspendez-le. d. Rincez-le abondamment avec un tuyau en lavant de l'extérieur vers l'intérieur. e. Suspendez-le et laissez sécher. f. Retournez le sac à l'endroit et remettez-le en place.

Inspection des FILS de rallonge

Inspectez régulièrement les rallonges. Soyez à l'affut de signes de détérioration, de coupures ou de fissures dans l'isolement. Vérifiez que les connexions ne sont pas endommagées. Remplacez les cordons défectueux ou endommagés.

Entreposage

• Rangez l'appareil dans un endroit sec, élevé ou verrouillé, hors de portée des enfants.
• Rangez l'appareil dans un lieu verrouillé pour éviter toute utilisation ou accident indésirable.
• Rangez l'appareil dans un lieu sec et bien aéré.

Accessions/pieces de rechange

Sac d'aspirateur 182416

Ens. de tube de souffleuse/aspirateur 182415

Harnais d'épaule 682075

Pour des pièces de rechange, veuillez consulter la liste des pièces à l'intérieur de la couverture arrière de ce manuel.

Intensité du moteur 12 A Sortie d'air de la souffleuse 257,5 km/h (160 m/h) max. Débit d'air de l'aspirateur 12 m3/min (424 pi3/min) max. Rapport de paillage 10:1 max. Poids en fonctionnement 4,54 kg (10 lb) Capacité du sac d'aspirateur 26,4 I (0,75 boisseaux)

L'appareil NE souffle/n'aspire PAS

Sac plein Tube bouché Hélice bouchée Hélice endommagée Sac sale Sac déchiré Sac ouvert Débranché

Solution

Videz le sac, voir Vider le sac d'aspirateur Dégagez le tube, voir Dégagement d'un(e) tube/hélice bloqué(e) Dégagez le tube, voir Dégagement d'un(e) tube/hélice bloqué(e) Confiez l'appareil à un concessionnaire/agréé Nettoyez le sac Remplacez le sac Fermez la fermeture éclair Branchez dans une prise ou rallonge

Moteur REFUSE de démarrer

Moteur s'arrête ou le cordon électrique

Interrupteur d'alimentation/vitesse est en position ARRÉT

Solution

Vérifier le cordon électrique et s'assurer qu'il est branché dans une prise électrique. Mettez-la en position HAUT ou BAS.

Pour toute assistance, contacter le concessionnaire/agréé.

Garantie limitée du fabricant pour:

La garantie limitée énoncée ci-après est accordée par MTD LLC. ("MTD") et concerne les marchandises neuves achetées et utilisées aux États-Unis, ainsi que dans leurs possessions et territoires.

MTD garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d'achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce représentant un vice de matière ou de façon. Cette garantie limite ne s'appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Guide de l'utilisateur fourni avec le produit et n'aura pas fait l'objet d'un usage inadéquat, abusif, commercial ou négligent, d'un accident, d'un entretien inadéquat, d'une modification, de vandalisme, de vol, d'incendie, de dégâts des eaux ou d'un endommagement résultant d'un autre périt ou d'un désastre naturel. Les dommages résultant de l'installation ou de l'utilisation de tout accessoire ou équipement non approuvé par MTD pour une utilisation avec le(s) produit(s) couvert(s) par le présent guide annuleront la garantie et ce qui concerne les dommages qui en résultent aient éventuellement.

La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d'achat au détail primitive pour tout produit MTD utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus.

POUR L'ENTRETIEN-DEPANNAGE: L'Entretien-depannage au titre de la garantie est disponible, SUR PRESENTATION DE PREUVE D'ACHAT, AUPRES DU CONCESSIONNAIRE REPARATEUR LOCAL. Pour obtenir le nom du concessionnaire local, consulter les Pages Jaunes ou semettre en rapport avec le Service après-vente de MTD LLC. en appelant le 1-800-345-8746 ou en écrivant au P. O. Box 361131, Cleveland OH 44136-0019 ou en appelant le 1-800-668-1238 au Canada. Aucun produit returné à l'usine sans permission écrite préalable du service après-vente de MTD LLC ne sera accepté.

La garantie limite n'offre aucune couverture dans les cas suivants :

A. Mises au point - Bougies, réglages de carburateur, frittres

B. Articles d'usure - Dispositif d'avance de fil, bobines extérieures, fil de coupe, bobines internes, poulie de démarrage, cordons de démarrage, courroies d'entraînement

C. MTD n'accorde aucune garantie pour les produits vendus ou exportés des États-Unis, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par l'intermédiaire de ses canaux agréés de distribution à l'exportation.

MTD se réserve le droit de modifier ou d'améliorer la conception de tout produit RYOBI sans assumer l'obligation de modifier tout produit d'une fabrication plus ancienne.

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d'adaptation à une fin particulière, ne s'applique après la période applicable de garantie expressée écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution express, écrite ou orale, à l'exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris tout concessionnaire ou détaillant, concernant tout produit n'engagera la responsabilité de MTD. Pendant la période de garantie, le remède exclusif est la réparation ou le remplacement du produit dans les conditions énoncées ci-dessus

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. MTD ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres mais pas seulement, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l'entretien des gazons, le transport ou des frais connexes, ou les frais entrainés par une location destinée à replacer provisoirement un produit sous garantie

Aucun recouvrement, quel qu'il soit, ne sera d'un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute responsabilité résultant de la perte, de l'endommagement ou du préjudice que vous et votre propriété et/ou d'autres et leur propriété pourront encourir d'un fait de l'utilisation normale, de la mauvaise utilisation ou de l'empêchement d'utiliser le produit.

La présente garantie est limitée et n'est accordée qu'à l'acheteur primitif, au preneur primitif ou à la personne à laquelle le produit a été offert.

Le Droit des États vis-à-vis de la présente garantie : La présente garantie vous confère certains droits juridiques, et vous pouvez bénéficier d'autres droits, lesquels varient d'un État à l'autre.

Pour obtenir l'adresse du concessionnaire réparateur le plus proche, composer le :

1-800-345-8746 aux États-Unis ou le

1-800-668-1238 au Canada.

MTD LLC

P. O. Box 361131

Cleveland, OH 44136-0019

CONSERVEZ CES INSTRUCTIONS POUR TOUTE RÉFERENCE ULTÉRIEURE.

POUR TOUTES QUESTIONS, VEUILLEZ CONTACTER LE 1-800-345-8746 AUX ETATS-UNIS

OU LE 1-800-668-1238 AU CANADA

RESV1300

SOPLADOR / ASPIRADOR TRITURADOR ELECTRICO
