Type de produit	Thermostat programmable
Marque	LEGRAND
Modèle	74437
Plage de réglage de température	+7 °C à +35 °C
Précision de régulation	±0,5 °C (catégorie B)
Température de stockage et d'utilisation	0 °C à +40 °C
Contact inverseur non alimenté	8 A / 250 V~ cos φ = 1 ; 2 A / 250 V~ cos φ = 0,6 ; 1 mA à 500 mA, 12 à 48 V AC/DC
Capacité des bornes	1 × 4 mm² ou 2 × 1,5 mm²
Commutation minimum	1 minute
Sauvegarde de l'heure	Supérieure à 24 heures
Précision de l'horloge	±1 seconde par jour
Programmes pré-enregistrés	4 programmes : P1 à P4
Programmes libres	2 programmes (P5 et P6) avec 4 plages horaires maxi par jour
Niveaux de température	Tmax (confort), Tmin (réduit) réglables
Température hors gel	+7 °C environ (fixe)
Alimentation	230 V ~ (système de régulation) ou < 50 V selon configuration
Installation	Dans boîte d'encastrement 3 modules
Commande à distance	Par Axiophone (réf. 03619) pour passage hors gel/programme
Affichage	LCD : heure, jour, température, programme, modes AUTO/MAN/Hors gel
Fonctions spéciales	Dérogation temporaire, consultation température programmée, effacement programme libre

FOIRE AUX QUESTIONS - 74437 LEGRAND

Comment régler l'heure et la température sur le thermostat LEGRAND 74437 ?

Appuyez sur la touche de réglage (voir notice point 1) pour entrer dans le mode de réglage. Utilisez les touches « + » et « - » pour ajuster l'heure, le jour, puis les températures Tmax (confort) et Tmin (réduit) entre +7 °C et +35 °C.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : AUTO (automatique selon programme), MAN (manuel, température constante) et Hors gel (maintien à +7 °C). Le mode se sélectionne par appui sur la touche dédiée (voir point 2).

Comment programmer les horaires de commutation pour les programmes libres P5 et P6 ?

Accédez au mode programmation (appui long). Sélectionnez P5 ou P6, puis réglez jusqu'à 4 plages horaires par jour : pour chaque plage, définissez l'heure de passage à Tmax puis à Tmin. Utilisez les touches « + » (1 min par appui, avance rapide en maintenant) et validez avec la touche dédiée (voir point 6).

Que faire si l'affichage clignote ?

Un affichage clignotant indique une panne secteur. L'appareil conserve les programmes en mémoire, mais l'heure peut être perdue. Après rétablissement du courant, réglez l'heure et le jour (voir point 1). Les horaires de commutation et températures restent enregistrés.

Comment utiliser la commande à distance avec un Axiophone ?

Branchez l'Axiophone (réf. 03619) sur le thermostat via le bornier prévu. Réglez la sortie S1 de l'Axiophone en mode impulsion (mode 2 ou 4). La longueur de ligne ne doit pas dépasser 20 m. Cette commande permet de passer du mode hors gel au mode programme et inversement (voir notice Axiophone).

Puis-je effacer un programme libre (P5 ou P6) ?

Oui. Accédez à la fonction d'effacement (point 7) : appuyez sur la touche adéquate, sélectionnez le programme (P5 ou P6), l'écran affiche « Clr », validez pour effacer toutes les plages horaires de ce programme.

Comment déroger temporairement à la température programmée ?

En mode AUTO, appuyez 3 fois sur la touche de dérogation (point 10). Sélectionnez la température souhaitée (Tmax, Tmin ou hors gel +7 °C). Le thermostat applique cette consigne jusqu'au prochain horaire de commutation programmé.

Quelle est la précision de l'horloge du thermostat ?

L'horloge a une précision de ±1 seconde par jour et une sauvegarde de l'heure supérieure à 24 heures en cas de coupure secteur.

Comment raccorder le thermostat à une chaudière ?

Pour un système < 50 V : branchez sur la plaque à bornes prévue de la chaudière. Pour un système 230 V : raccordez sur l'alimentation du circulateur ou du brûleur. Consultez la notice de la chaudière pour les repères. Les nouveaux modèles ont une plaque spécifique.

Que faire si le chauffage ne s'enclenche pas malgré une température basse ?

Vérifiez d'abord le mode sélectionné : si en mode hors gel, la température est maintenue à +7 °C. Vérifiez les horaires de commutation du programme actif. Assurez-vous que le contact électrique est correct (bornes, polarité). Après une mise en marche, la régulation n'est effective qu'après 2 heures (stabilisation thermique).

MODE D'EMPLOI 74437 LEGRAND

Plage de réglage: +7°C à +35°C

Précision de régulation: ±0,5°C (catégorie B)

Température de stockage et d'utilisation: 0°C à +40°C

Contact inverseur non alimenté:

-8A/250V~u cos = 1 -2A/250V~u cos = 0,6 - 1mA à 500mA 12 à 48V AC/DC

Important: après avoir utilisé le contact en basse tension

(230~) ne pas l'utiliser en très basse tension (≤ 48V).

Capacité des bornes: 1 × 4 mm^2 - 2 × 1,5 mm^2

Commutation minimum: 1 minute

Sauvegarde de l'heure supérieure: 24 heures

Précision de l'horloge: ±1 seconde par jour

4 programmes pré-enregistrés : P1 à P4

2 programmes libres:

4 plages horaires maxi par jour

2 niveaux de température régulables Tmax (confort), Tmin (reduit)

Température hors gel: 7°C environ

Sauvegarde permanente des programmes.

Possibilité de commande à distance par Axiophone pour passage du mode hors gel en mode programme et inversement. Adapté à la

régulation de température pour les installations d'air conditionné, de plafonds rayonnants et de planchers chauffants.

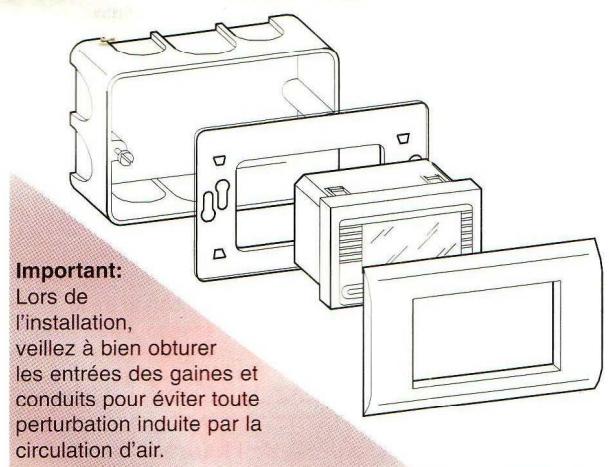

Installation dans la boîte d'encastrement 3 modules.

Important:

• La régulation de température n'est effective que 2 heures

après la mise en marche de l'appareil.

Période de stabilisation thermique de l'électronique

Précautions d'installation

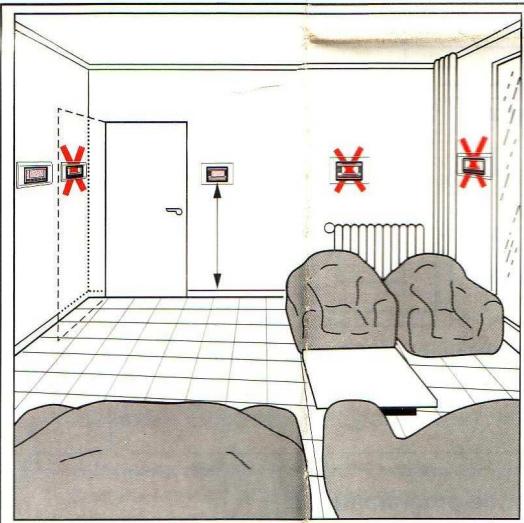

À installer dans la pièce principale à un emplacement mesurant correctement la température ambiante

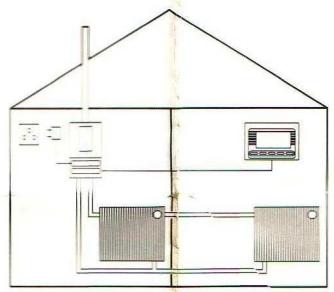

Système de régulation < 50v

Branchez le thermostat programmable sur la plaque de raccordement prévue à cet effet sur la chaudière.

Si les repères ① ne sont pas gravés sur la plaque à bornes, consultez la notice de la chaudière.

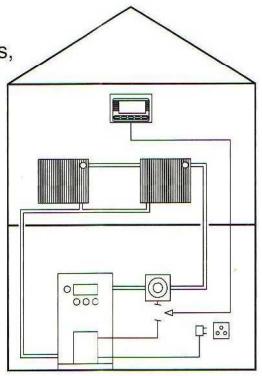

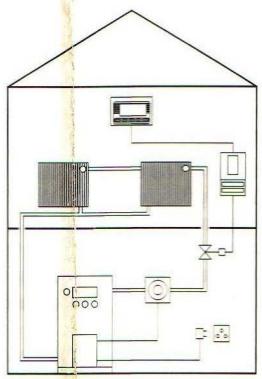

Système de régulation 230 v

Raccorder le thermostat soit sur l'alimentation du circulateur d'eau en cas de

production d'eau chaude, soit sur l'alimentation du brûleur.

N. B. : Sur les nouvelles chaudières, raccordez-vous sur la plaque à bornes prévue ; consultez la notice de la chaudière.

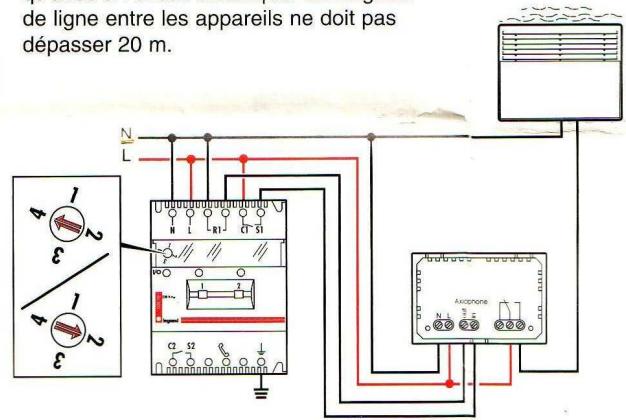

Interconnexion avec un axiophone.

Permet la télécommande par téléphone pour un passage de la protection antigel au programme régulé et inversement.

Pour pouvoir commander la minuterie de thermostat, il faut avoir réglé la sortie de commande S1 de l'Axiophon pour le thermostat sur un service par impulsions Mode de fonctionnement 2 ou 4 (voir notice de montage de l'Axiophon).

Exemple : Commande avec l'Axiophon

Ref.: 03619

Remarque: L'Axiophon et la minuterie de thermostat,

référence 744 37, ne doit fonctionner qu'avec un circuit électrique. La longueur de ligne entre les appareils ne doit pas dépasser 20m

Pour d'autres raccordements à un Axiophon, voir la notice d'utilisation de l'Axiophon.

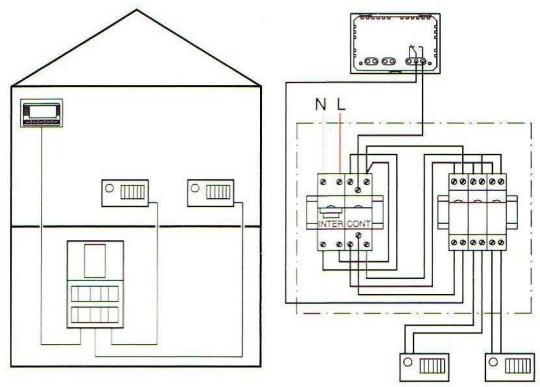

Raccordement d'un chauffage électrique par convecteurs

Convecteurs en monophasé : ajouter dans le tableau d'abonné un contacteur bipolaire. Convecteurs en triphase : ajouter dans ce cas un contacteur tétrapolaire.

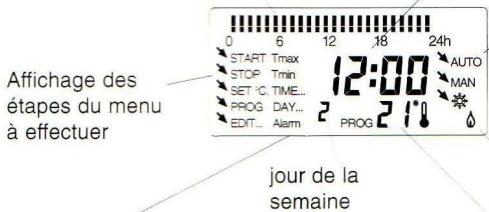

Description de l'afficheur

24 heures d'affichage du programme en cours, pas d'affichage en mode hors gel

heure du jour, heures de commutation marche/arrêt ou température de consigne prescrite

Mode AUTO, MAN, Hors gel

le symbole clignote = panne secteur

symbole visible = chauffage en marche

Affichage de la température ou du numéro de programme

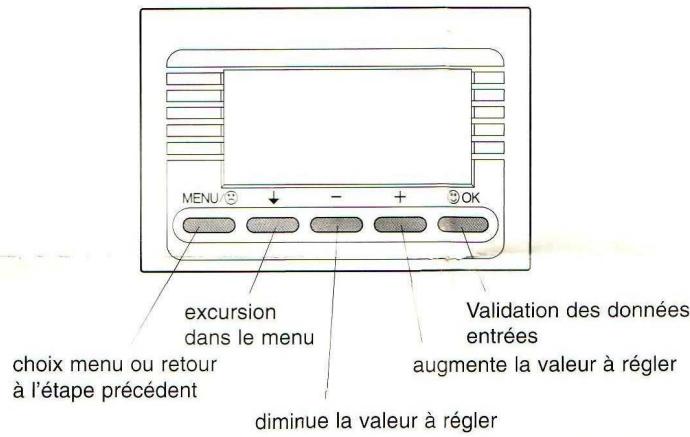

Description du clavier de programmation

Fonction

Avec ce thermostat programmable, vous pouvez régler la température de façon automatique ou manuelle (AUTO-MAN). 3 programmes préétablis vous permettent une programmation simple. Pour ceux-ci, les heures de commutation des changements de température sont déjà fixées (programmes de 1 à 4). Vous avez cependant toujours la capacité de créer un programme correspondant à vos besoins (programme 5 et 6). Il existe un mode hors gel qui fait l'objet du programme 4 ou A chaque jour de la semaine, vous pouvez affecter le nombre de programme qui vous convient. Le programme en cours est visualisé en permanence. Afin d'augmenter la capacité de fonctionnement (réserve) du thermostat programmable, en cas de panne secteur, l'affichage s'éteint au bout d'un temps très court. Une simple pression active à nouveau l'affichage.

Le thermostat programmable peut être commandé à distance avec Axiophone pour le passage du mode hors gel au mode programme et inversement.

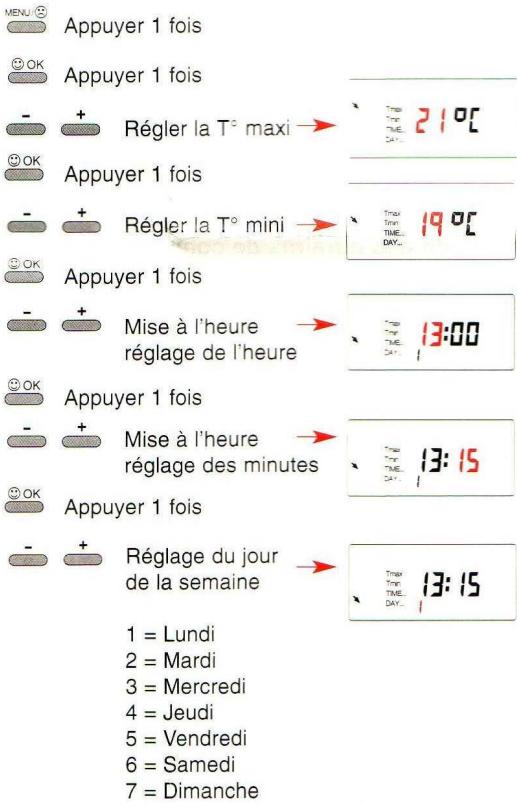

1. Réglage des températures, de l'heure et du jour

2. Description des modes de fonctionnement

Choix du mode de fonctionnement

2.1 Mode AUTO:

Le chiffre est commandé automatiquement en fonction des températures (Tmax, Tmin) et des heures de commutation prédéfinies dans le programme choisi.

2.2 Mode MAN:

L'appareil fonctionne en permanence comme un simple thermostat. Une fois la température réglée, l'appareil règle le chauffage de manière à développer la température ambiente à la valeur réglée.

2.3 Mode hors gel

La température ambience est maintenue à +7°C (valeur prédéfinie fixe).

P. S. Un préparamétrage d'usine est effectué avec Tmax = 20°C et Tmin = 17°C.

4. Affection des programmes (1 à 6) à chacun des jours de la semaine.

Appuyer 1 fois

Appuyer 1 fois

Appuyer 1 fais

L'affichage du programme clignote

Choisir le programme désiré pour le jour 1

Appuyer 1 fois

choisir le programme désiré pour le deuxième jour

Appuyer 1 fois

choisir le programme désiré pour le troisième jour

Appuyer 1 fois etc. jusqu'au 7e jour

5. Consultation des horaires de commutation des programmes 1 à 3, 5 et 6.

Appuyer 1 fais

Appuyer 2 fais

Appuyer 1 fois

choisir le programme que l'on souhaite voir afficher

Appuyer 1 fois

En appuyant plusieurs fois de suite, les horaires de commutation pour Tmin et Tmax s'affichent les uns après les autres.

Appuyer 3 fois FIN

3. Description des programmes 1 à 6 pour le mode AUTO

Les heures des programmes 1 à 3 sont préprogrammées (voir diagrammes) et ne peuvent pas être modifiées. Les températures souhaitées (Tmin/Tmax) peuvent être réglées entre +7°C et +35°C (voir point 1). Le programme 4 est affecté au fonctionnement hors gel. Les heures de commutation de la température sont définies librement pour les programmes 5 et 6.

PROG1

PROG2

PROG3

PROG4

Fonctionnement hors gel

La température ambiantes est maintenue à +7°C (valeur prédéfinie fixe).

PROG5 PROG6

Les heures de changement de la température peuvent être choisies librement. Il est possible de régler 4 plages horaires maximum.

Recommandation: si aucune touche n'est activée pendant 3 minutes, l'appareil revient automatiquement au mode de fonctionnement précédent.

6. Programmation des horaires de commutation pour le programme libre (PROG 5 et PROG 6)

Appuyer 1 fois

Appuyer 2 bois

Appuyer 1 fois

L'affichage programme clignote

Appuyer 1 fois pour désirser le PROG 6

7. Effacement du programme 5 et 6

Appuyer 1 fois

Appuyer 1 fois

Régler l'horaire de commutation pour Tmax

Un appui sur la touche = 1 minute

Maintenir la touche enfoncée = avance rapide

Possibilité de correction avec la touche

Confirmer l'horaire de commutation Tmax, appuyer 1 fois

Régler l'horaire de commutation pour Tmin

Un appui sur la touche = 1 minute

Maintenir la touche enfoncée = avance rapide

Possibilité de correction avec la touche

Confirmer l'horaire de commutation Tmin, appuyer 1 fois

Effectuer les autres réglages de la même manière que celle décrite ci-dessus. Il est possible de régler 4 plages horaires maximum.

Fin de l'entrée des données

Appuyer 1 fais

Appuyer 1 fois

Fin de la programmation

8. Programme des cycles PROG 5 et PROG 6 4 cycles maxi (1 cycle = l)

Votre programmation

PROG 5

T [°C]

max.

T[°C]

min.

012345678910112131415161718192021222324

PROG 6

T[°C]

max.

T[°C]

min.

0123456789101112131415161718192021222324

Pour mémoire:

Votre planification hebdomadaire

	Lu	Ma	Me	Je	Ve	Sa	Di
N° PROG.

Inscrivez sous le nom du jour le numéro du programme que vous souhaitez appliquer.

9. Consultation de la température programmée en cours

Appuyer 1 bois

La température programmée en cours s'affiche pendant 3 secondes.

7. Effacement du programme 5 et 6

Appuyer 1 fais

Appuyer 2 bois

Appuyer 1 fais

L'affichage du programme clignote

Appuyer 1 fais

choisirlePROG6

Appuyer 1 fais

Affichage Clr

Appuyer 1 fais

1. Programmation des horaires de commutation

10. Déroration temporaire en température

Passage immédiat d'une Tmax/Tmin ou hors gel à partir du moment où l'acroné est effectué jusqu'au prochain horaire de commutation programmé

Appuyer 3 fois,

Tmax est affiché

pondant 3 sec.

Affiché le niveau de température désiré (Tmax / Tmin) ou hors gel (+7^ fixe)

À partir de ce moment, l'affichage se modifie en fonction de la température régée.

Exemple : hors gel le 2ème jour.

Le réglage +7°C fait complètement disparaître l'affichage.

11. Mode MAN (manuel)

Choisir le

mode MAN

Régler la T° désirée

La T° ambience est maintenue à la valeur régée

12. Mode hors gel permanent

Choisir le

mode

L'affichage programme disparaît.

Au bout de 3 secondes, l'heure et le jour en cours s'affichent.

La T° ambience est maintenue à +7°C

13. Remédier à un dysfonctionnement

• Appuyer

simulta-

nément

L'heure du jour ainsi que le jour de la semaine doit à nouveau être réglée. Les horaires de commutation et les températures demeurent inchangés en mémoire.
