Type de produit	Thermostat programmable
Marque	LEGRAND
Modèle	744 37
Plage de réglage	+7°C à +35°C
Précision de régulation	±0,5°C (catégorie B)
Température de stockage et d'utilisation	0°C à +40°C
Alimentation	230 V~ ou très basse tension (≤48 V)
Capacité de contact	8A/250V~ cos φ=1, 2A/250V~ cos φ=0.6
Capacité des bornes	1 × 4 mm² ou 2 × 1,5 mm²
Commutation minimum	1 minute
Sauvegarde de l'heure	24 heures
Précision de l'horloge	±1 seconde par jour
Programmes pré-enregistrés	4 (P1 à P4)
Programmes libres	2 (P5 et P6) avec jusqu'à 4 plages horaires par jour
Niveaux de température	Tmax (confort) et Tmin (réduit), réglables de +7°C à +35°C
Température hors gel	7°C
Commande à distance	Oui via Axiophone (réf. 03619)
Type d'installation	Boîte d'encastrement 3 modules
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel qualifié. Respecter les normes électriques en vigueur.

FOIRE AUX QUESTIONS - 744 37 LEGRAND

Comment régler la température de confort et de réduit ?

Appuyez sur la touche MENU puis validez avec OK. Utilisez les touches + et - pour régler Tmax (confort) et Tmin (réduit) entre +7°C et +35°C.

Quels sont les modes de fonctionnement disponibles ?

Trois modes : AUTO (programmation automatique), MAN (manuel, maintient une température constante) et Hors gel (maintient la température à +7°C).

Comment programmer les horaires de commutation pour un programme libre ?

Accédez au mode programmation, sélectionnez le programme libre (P5 ou P6), réglez les horaires de commutation pour Tmax et Tmin en appuyant sur les touches + ou - (un appui = 1 minute, maintien = avance rapide). Confirmez chaque étape avec OK. Vous pouvez définir jusqu'à 4 plages horaires.

Que faire en cas de panne de courant ?

L'horloge est sauvegardée pendant 24 heures. En cas de panne plus longue, réglez à nouveau l'heure et le jour. Les programmes et températures restent en mémoire.

Comment activer le mode hors gel permanent ?

Sélectionnez le mode Hors gel sur le clavier. L'affichage du programme disparaît et la température ambiante est maintenue à +7°C.

Puis-je commander le thermostat à distance ?

Oui, via un Axiophone (réf. 03619). Il permet de passer du mode hors gel au mode programme et inversement. La longueur de ligne ne doit pas dépasser 20 mètres.

Quelle est la précision de l'horloge ?

La précision de l'horloge est de ±1 seconde par jour.

Combien de programmes sont disponibles sur ce thermostat ?

Il y a 4 programmes pré-enregistrés (P1 à P4) et 2 programmes libres (P5 et P6) que vous pouvez personnaliser.

Comment effacer un programme libre (P5 ou P6) ?

En mode programmation, sélectionnez le programme à effacer, puis choisissez l'option Clr (effacement) et confirmez avec OK.

Quelle est la plage de réglage de la température ?

La plage de réglage va de +7°C à +35°C.

MODE D'EMPLOI 744 37 LEGRAND

Plage de réglage: +7°C à +35°C

Précision de régulation: ±0,5°C (catégorie B)

Température de stockage et d'utilisation: 0°C à +40°C

Contact inverseur non alimenté:

-8A/250V~u cos = 1 -2A/250V~u cos = 0,6 - 1mA à 500mA 12 à 48V AC/DC

Important: après avoir utilisé le contact en basse tension

(230~) ne pas l'utiliser en très basse tension (≤ 48V).

Capacité des bornes: 1 × 4 mm^2 - 2 × 1,5 mm^2

Commutation minimum: 1 minute

Sauvegarde de l'heure supérieure: 24 heures

Précision de l'horloge: ±1 seconde par jour

4 programmes pré-enregistrés : P1 à P4

2 programmes libres:

4 plages horaires maxi par jour

2 niveaux de température régulables Tmax (confort), Tmin (reduit)

Température hors gel: 7°C environ

Sauvegarde permanente des programmes.

Possibilité de commande à distance par Axiophone pour passage du mode hors gel en mode programme et inversement. Adapté à la

régulation de température pour les installations d'air conditionné, de plafonds rayonnants et de planchers chauffants.

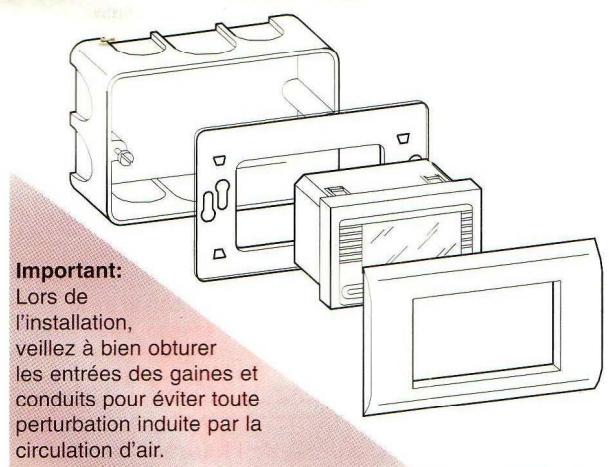

Installation dans la boîte d'encastrement 3 modules.

Important:

• La régulation de température n'est effective que 2 heures

après la mise en marche de l'appareil.

Période de stabilisation thermique de l'électronique

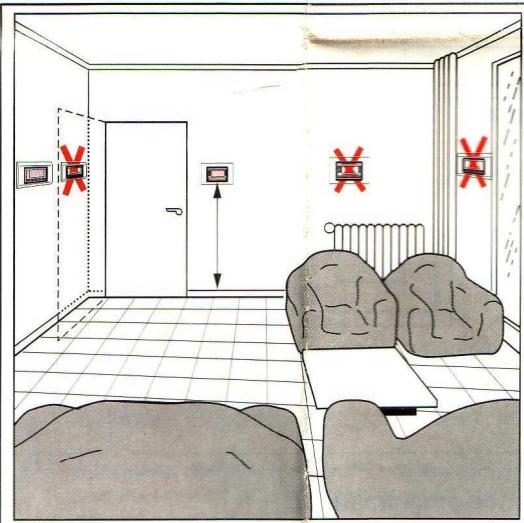

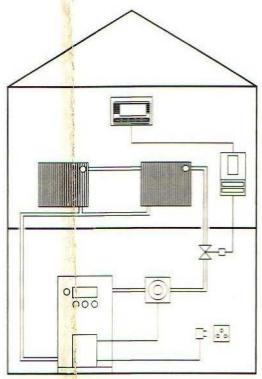

Précautions d'installation

À installer dans la pièce principale à un emplacement mesurant correctement la température ambiante

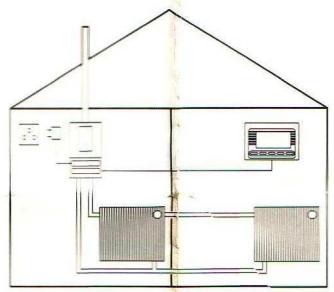

Système de régulation < 50 v

Branchez le thermostat programmable sur la plaque de raccordement prévue à cet effet sur la chaudière.

Si les repères ne sont pas gravés sur la plaque à bornes, consultez la notice de la chaudière.

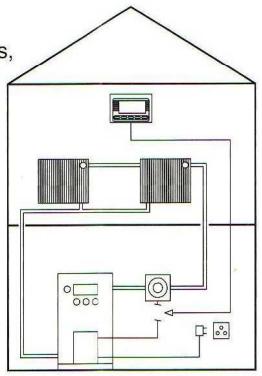

Système de régulation 230 v

Raccorder le thermostat soit sur l'alimentation du circulateur d'eau en cas de

production d'eau chaude, soit sur l'alimentation du brûleur.

N. B. : Sur les nouvelles chaudières, raccordez-vous sur la plaque à bornes prévue ; consultez la notice de la chaudière.

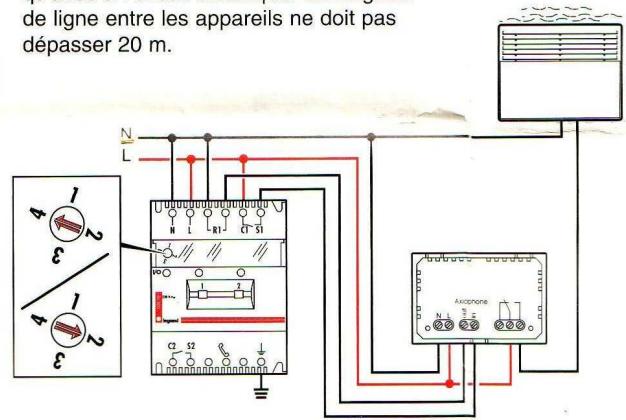

Interconnexion avec un axiophone.

Permet la télécommande par téléphone pour un passage de la protection antigel au programme régulé et inversement.

Pour pouvoir commander la minuterie de thermostat, il faut avoir réglé la sortie de commande S1 de l'Axiophon pour le thermostat sur un service par impulsions Mode de fonctionnement 2 ou 4 (voir notice de montage de l'Axiophon).

Exemple : Commande avec l'Axiophon

Ref.: 03619

Remarque: L'Axiophon et la minuterie de thermostat,

référence 744 37, ne doit fonctionner qu'avec un circuit électrique. La longueur de ligne entre les appareils ne doit pas dépasser 20m

Pour d'autres raccordements à un Axiophon, voir la notice d'utilisation de l'Axiophon.

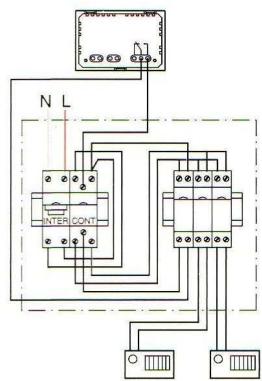

Raccordement d'un chauffage électrique par convecteurs

Convecteurs en monophasé : ajouter dans le tableau d'abonné un contacteur bipolaire. Convecteurs en triphase : ajouter dans ce cas un contacteur tétrapolaire.

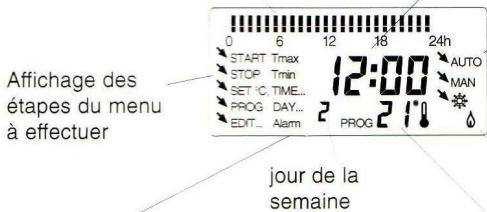

Description de l'afficheur

24 heures d'affichage du programme en cours, pas d'affichage en mode hors gel

heure du jour, heures de commutation marche/arrêt ou température de consigne prescrite

Mode AUTO, MAN, Hors gel

le symbole clignote = panne secteur

symbole visible = chauffage en marche

Affichage de la température ou du numéro de programme

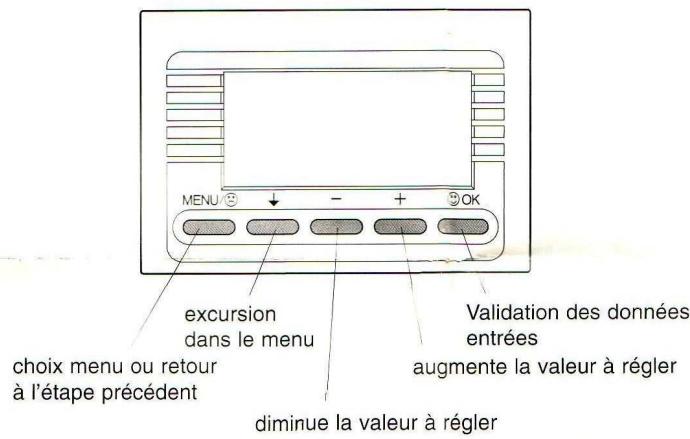

Description du clavier de programmation

Fonction

Avec ce thermostat programmable, vous pouvez régler la température de façon automatique ou manuelle (AUTO-MAN). 3 programmes préétablis vous permettent une programmation simple. Pour ceux-ci, les heures de commutation des changements de température sont déjà fixées (programmes de 1 à 4). Vous avez cependant toujours la capacité de créer un programme correspondant à vos besoins (programme 5 et 6). Il existe un mode hors gel qui fait l'objet du programme 4 ou A chaque jour de la semaine, vous pouvez affecter le nombre de programme qui vous convient. Le programme en cours est visualisé en permanence. Afin d'augmenter la capacité de fonctionnement (réserve) du thermostat programmable, en cas de panne secteur, l'affichage s'éteint au bout d'un temps très court. Une simple pression active à nouveau l'affichage.

Le thermostat programmable peut être commandé à distance avec Axiophone pour le passage du mode hors gel au mode programme et inversement.

1. Réglage des températures, de l'heure et du jour

MENU Appuyer 1 fois

OK Appuyer 1 fois

OK Appuyer 1 fois

OK Appuyer 1 fois

1 = Lundi 2 = Mardi 3 = Mercredi 4 = Jeudi 5 = Vendredi 6 = Samedi 7 = Dimanche

OK Appuyer 1 bois

2. Description des modes de fonctionnement

Choix du mode de fonctionnement

2.1 Mode AUTO:

Le chiffre est commandé automatiquement en fonction des températures (Tmax, Tmin) et des heures de commutation prédéfinies dans le programme choisi.

2.2 Mode MAN:

L'appareil fonctionne en permanence comme un simple thermostat. Une fois la température réglée, l'appareil règle le chauffage de manière à développer la température ambiente à la valeur réglée.

2.3 Mode hors gel

La température ambience est maintenue à +7°C (valeur prédéfinie fixe).

P. S. Un préparamétrage d'usine est effectué avec Tmax = 20°C et Tmin = 17°C.

4. Affection des programmes (1 à 6) à chacun des jours de la semaine.

Appuyer 1 fois

Appuyer 1 fais

Appuyer 1 fois

L'affichage du programme clignote

Choisir le programme désiré pour le jour 1

Appuyer 1 fais

choisir le programme désiré pour le deuxième jour

Appuyer 1 fais

choisir le programme désiré pour le troisième jour

Appuyer 1 fois etc. jusqu'au 7e jour

5. Consultation des horaires de commutation des programmes 1 à 3, 5 et 6.

Appuyer 1 fais

Appuyer 2 fois

Appuyer 1 fois

choisir le programme que l'on souhaite voir afficher

Appuyer 1 fois

En appuyant plusieurs fois de suite, les horaires de commutation pour Tmin et Tmax s'affichent les uns après les autres.

Appuyer 3 fois FIN

3. Description des programmes 1 à 6 pour le mode AUTO

Les heures des programmes 1 à 3 sont préprogrammées (voir diagrammes) et ne peuvent pas être modifiées. Les températures souhaitées (Tmin/Tmax) peuvent être réglées entre +7°C et +35°C (voir point 1). Le programme 4 est affecté au fonctionnement hors gel. Les heures de commutation de la température sont définies librement pour les programmes 5 et 6.

PROG1

PROG2

PROG3

PROG4

Fonctionnement hors gel

La température ambiantes est maintenue à +7°C (valeur prédéfinie fixe).

PROG5 PROG6

Les heures de changement de la température peuvent être choisies librement. Il est possible de régler 4 plages horaires maximum.

Recommandation: si aucune touche n'est activée pendant 3 minutes, l'appareil revient automatiquement au mode de fonctionnement précédent.

6. Programmation des horaires de commutation pour le programme libre (PROG 5 et PROG 6)

Appuyer 1 fois

Appuyer 2 bois

Appuyer 1 fois

L'affichage programme clignote

Appuyer 1 fois pour désirser le PROG 6

7. Effacement du programme 5 et 6

Appuyer 1 fois

Appuyer 1 fois

Régler l'horaire de commutation pour Tmax

Un appui sur la touche = 1 minute

Maintenir la touche enfoncée = avance rapide

Possibilité de correction avec la touche

Confirmer l'horaire de commutation Tmax, appuyer 1 fois

Régler l'horaire de commutation pour Tmin

Un appui sur la touche = 1 minute

Maintenir la touche enfoncée = avance rapide

Possibilité de correction avec la touche

Confirmer l'horaire de commutation Tmin, appuyer 1 fois

Effectuer les autres réglages de la même manière que celle décrite ci-dessus. Il est possible de régler 4 plages horaires maximum.

Fin de l'entrée des données

Appuyer 1 fais

Appuyer 1 fois

Fin de la programmation

8. Programme des cycles PROG 5 et PROG 6 4 cycles maxi (1 cycle = l)

Votre programmation

PROG 5

T [°C]

max.

T[°C]

min.

012345678910112131415161718192021222324

PROG 6

T[°C]

max.

T[°C]

min.

0123456789101112131415161718192021222324

Pour mémoire:

Votre planification hebdomadaire

	Lu	Ma	Me	Je	Ve	Sa	Di
N° PROG.

Inscrivez sous le nom du jour le numéro du programme que vous souhaitez appliquer.

9. Consultation de la température programmée en cours

Appuyer 1 bois

La température programmée en cours s'affiche pendant 3 secondes.

7. Effacement du programme 5 et 6

Appuyer 1 fais

Appuyer 2 bois

Appuyer 1 fais

L'affichage du programme clignote

Appuyer 1 fais

choisirlePROG6

Appuyer 1 fais

Affichage Clr

Appuyer 1 fais

1. Programmation des horaires de commutation

10. Déroration temporaire en température

Passage immédiat d'une Tmax/Tmin ou hors gel à partir du moment où l'accroché est effectif jusqu'au prochain horaire de commutation programmé

Appuyer 3 fois,

Tmax est affiché

pendant 3 sec.

• Affiche le niveau de température désiré (Tmax / Tmin) ou hors gel (+7^ fixe)

À partir de ce moment, l'affichage se modifie en fonction de la température régée.

Exemple : hors gel le 2ème jour.

Le réglage +7°C fait complètement disparaître l'affichage.

11. Mode MAN (manuel)

Choisir le

mode MAN

Régler la T° désirée

La T° ambience est maintenue à la valeur régée

12. Mode hors gel permanent

Choisir le

mode

L'affichage programme disparaît.

Au bout de 3 secondes, l'heure et le jour en cours s'affichent.

La T° ambience est maintenue à +7°C

13. Remédier à un dysfonctionnement

• Appuyer

simulta-

nément

L'heure du jour ainsi que le jour de la semaine doit à nouveau être réglée. Les horaires de commutation et les températures demeurent inchangés en mémoire.
