Type de produit	Luxmètre numérique Bluetooth
Marque	Uni-T
Modèle	UT383BT
Plage de mesure	0 à 200 000 lux
Résolution	1 lux (jusqu'à 2000 lux) / 10 lux (au-dessus)
Précision	±4% de la lecture + 10 chiffres
Unités	lux et foot-candle (fc)
Connectivité	Bluetooth 4.0
Fonctions principales	Mesure d'illuminance, valeur min/max/moyenne, maintien (Hold), extinction automatique, rétroéclairage, indicateur de batterie faible
Enregistrement des données	Oui, via application mobile (Android/iOS)
Alimentation	2 piles AAA de 1,5 V
Autonomie des piles	Environ 100 heures (avec utilisation normale)
Dimensions (L × l × H)	135 mm × 72 mm × 33 mm
Poids (sans piles)	Environ 150 g
Matériau du boîtier	Plastique ABS résistant aux chocs
Entretien et nettoyage	Essuyez avec un chiffon doux et sec. N'utilisez pas de solvants. Protégez de la poussière et de l'humidité.
Sécurité	Ne pas exposer à des températures extrêmes ou à une lumière intense dépassant la plage. Retirez les piles en cas de non-utilisation prolongée.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur (sauf piles). Réparation par un centre agréé Uni-T.
Température de fonctionnement	0°C à 50°C
Humidité de fonctionnement	Max 80% HR (sans condensation)

FOIRE AUX QUESTIONS - UT383BT Uni-T

Comment connecter le UT383BT à mon smartphone ?

Téléchargez l'application Uni-T Luxmeter depuis l'App Store ou Google Play. Activez le Bluetooth sur votre téléphone, puis ouvrez l'application. L'appareil se connecte automatiquement lorsqu'il est allumé. Suivez les instructions à l'écran.

Comment mesurer l'éclairement avec cet appareil ?

Placez le capteur (face blanche) directement face à la source lumineuse. Appuyez sur le bouton ON/OFF pour allumer l'appareil. La valeur s'affiche en lux. Utilisez le bouton RANGE pour changer l'échelle si nécessaire.

Quelles unités de mesure sont disponibles ?

Le UT383BT mesure en lux (lx) et en foot-candle (fc). Pour basculer entre les unités, appuyez longuement sur le bouton UNIT pendant environ 2 secondes.

Comment utiliser la fonction de maintien (Hold) ?

Appuyez une fois sur le bouton HOLD pour figer la valeur affichée. Un symbole HOLD apparaît à l'écran. Appuyez à nouveau pour revenir en mode normal.

Comment accéder aux valeurs min, max et moyenne ?

Appuyez sur le bouton MIN/MAX/AVG pour parcourir les modes. Le symbole correspondant s'affiche. En mode MIN/MAX/AVG, l'appareil enregistre les valeurs depuis l'activation. Appuyez longuement pour réinitialiser les enregistrements.

Mon appareil s'éteint tout seul, est-ce normal ?

Oui, le UT383BT dispose d'une fonction d'extinction automatique après environ 15 minutes d'inactivité pour économiser les piles. Pour désactiver cette fonction, appuyez sur le bouton POWER tout en allumant l'appareil : un symbole AUTO OFF clignote, appuyez à nouveau sur POWER pour confirmer la désactivation.

Comment changer les piles ?

Éteignez l'appareil. Retirez le couvercle du compartiment à piles au dos du boîtier en glissant le couvercle vers le bas. Remplacez les deux piles AAA en respectant la polarité (+, -). Refermez le couvercle.

Y a-t-il une application mobile pour enregistrer les données ?

Oui, l'application Uni-T Luxmeter permet de visualiser les mesures en temps réel, d'enregistrer des données, d'exporter des graphiques et de partager les résultats. Elle est compatible avec Android 4.3+ et iOS 8.0+.

Quelle est la précision du capteur ?

La précision est de ±4% de la lecture + 10 chiffres sur toute la plage. Pour des mesures optimales, utilisez l'appareil à température ambiante et évitez les sources lumineuses pulsées.

Peut-on étalonner le luxmètre ?

L'appareil est calibré en usine et ne nécessite pas de recalibrage par l'utilisateur. En cas de dérive, contactez le service après-vente Uni-T ou un laboratoire agréé. L'étalonnage est recommandé tous les deux ans pour un usage professionnel.

MODE D'EMPLOI UT383BT Uni-T

UT383

Mini Light Meters Operating Instruction

1. Introduction

UT383 is a stable, safe, reliable mini digital light meter, widely used in lightening enterprises, agriculture and animal husbandry, mining enterprises, laboratory, office, household, street lights construction and others.

This operating manual includes relevant safety information and warnings. Please read this manual carefully and observe all the cautions strictly.

Warning:

Before using the product, please read the operation safety rules carefully.

2. Out of the Box

Open the packing box and take out the meter. Please check carefully if any items are missing or damaged.

1. Main Unit----1

2. Operating manual ———— 1

3. Operation Safety

1. Please check the meter and the accessories before using and beware of any damage or abnormal phenomenon. If you find the case is damaged or the LCD shows nothing, or you consider that the meter could not work properly anymore, please stop using it.
2. Observe the operating instructions while measuring.
3. Do not open the meter at will or change internal wiring to avoid damages to the meter.
4. When the LCD displays "☐", replace the battery timely. Remove the battery if the meter is not used for a long time.
5. Do not store or use the meter in high temperature, high humidity, flammable, combustible, or strong electromagnetic environment.
6. Please use soft cloth and neutral detergent to clean the case for maintenance. Do not use grinding agent and solvent to avoid case corrosion and damaging the meter.

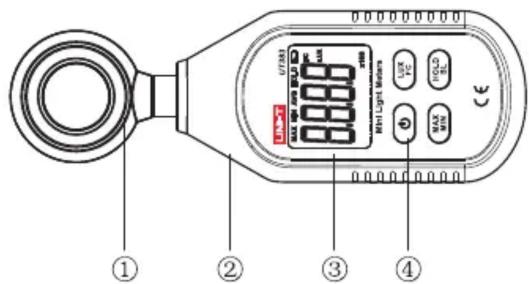

4. Product Outlook

1. Illumination transducer
2. Meter case
3. LCD display
4. Function keys

1. Display Interface

1	Maximum measurement	5	Foot candle
2	Minimum measurement	6	Lux
3	Data hold	7	Value*10 or value*100
4	Low battery	8	Illumination value

6. Key Function and Setup

1. ON/OFF:

Short press once to start up; short press again to power off.

Note: Product's auto power off feature can be disabled: Press and hold "HOLD" and then press "ON/OFF" key to enable/disable auto power off, LCD will display "APO OFF" to indicate status.

1. LUX/FC:

Unit conversion key: Short press this key to select Lux or Foot candles.

1. MAX/MIN:

Pressing this key can select maximum, minimum or normal value measurement; select maximum and the meter will always show the maximum reading; select minimum and the meter will always show the minimum reading.

1. HOLD/BL:

HOLD: Short press this key to hold measurement; short press this key again to exit data hold and continue normal measurement.

BL: Long press this key to turn on backlight; long press this key again to turn off backlight.

7. Technical Specifications

1. Illumination

Function	Range	Resolution	Accuracy	Description
Illumination	0~9999 Lux	1 Lux	±(4%rdg + 8dgts)	(regulate in the standard of 2856K color temperature flat lamp)Note: 1FC=10.76 Lux
	≥10000 Lux	10 Lux	±(5%rdg + 10dgts)
Range	0~199,999 Lux			Auto-ranging
Sampling Time			0.5s	Refresh sampling in 0.5s
Overload Indication			OL	Shows “OL”
MAX/MIN Measurement			MAX/MIN	Shows “MAX/MIN”
Data Hold			HOLD	Shows “HOLD”
Backlight			BL	Manually on and off
Auto Power Off			5mins	Automatically power off after 5mins without operation
Low Battery			3.0~3.5V	Shows low battery prompt when power is 3.0~3.5V

2. General Type

a. LCD: 4 digits LCD display. The max display is 9999

b. Overload indication: When illumination is over 199,999 Lux, "OL" will be displayed

c. Battery low power display: Prompt "☐". New battery should be replaced in time

d. Sampling rate: 2/s

e. Sensor type: Silicon photocell

f. Impact strength: Can withstand the impact of landing from 1 meter height

g. Battery requirement: 1.5V batteries (AAA) ×3

h. Product size: 160×50×28mm

i. Weight: 118g

3. Environment Specification

a. Indoor use

b. Altitude height: 2000m

c. Safety: EN61326-1

d. Pollution level: 2

e. Working temperature and humidity: 0°C\~40°C (not greater than 80%RH) 40°C\~50°C (not greater than 45%RH)

f. Storage temperature and humidity: -20°C\~60°C (not greater than 75%RH)

4. Electrical Specifications

a. Accuracy: 0\~9999Lux, ±(4%rdg+8dgts) ≥10000Lux, ±(5%rdg+8dgts)

b. Environment temperature: 23°C±3°C

c. Environment humidity: ≤80%RH

5. General Maintenance

⚠ Warning: please do not open the case of meter to avoid affecting device accuracy or damage to the meter.

a. Maintenance and service of the meter should be accomplished by professional personnel or designated maintenance department.

b. Clean the case by dry cloth periodically, detergent with abrasive or solvent composition shall not be used.

6. Battery Installation and Replacement

a. The meter uses 3 pieces of AAA 1.5V batteries. Please see figure below for steps of battery installation and replacement.
