MODE D'EMPLOI BFT082F MAKITA

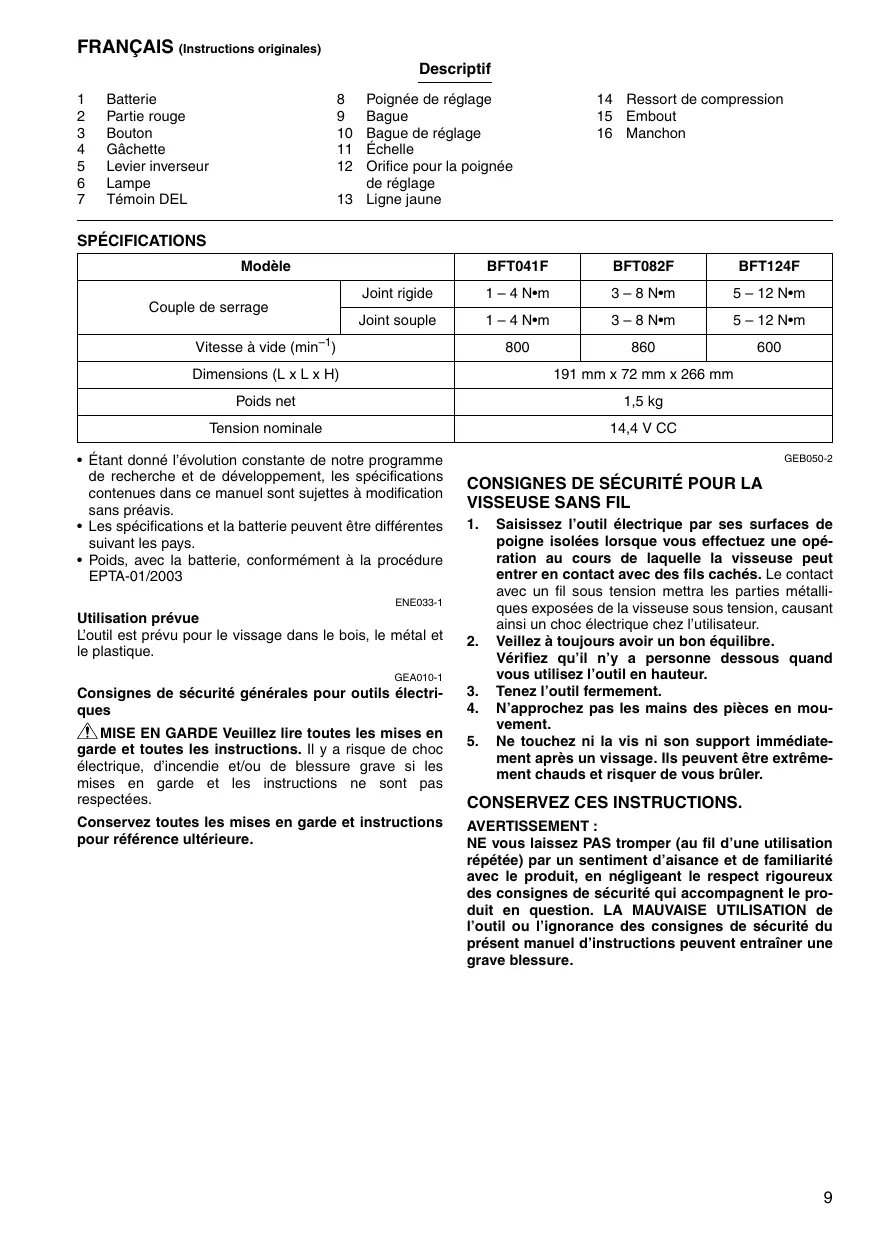

Orifice pour la poignée de réglage 13 Ligne jaune

14 Ressort de compression

15 Embout • Poids, avec la batterie, conformément à la procédure EPTA-01/2003

électrique, d’incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées. Conservez toutes les mises en garde et instructions pour référence ultérieure.

4. N’approchez pas les mains des pièces en mouvement. Ne touchez ni la vis ni son support immédiatement après un vissage. Ils peuvent être extrêmement chauds et risquer de vous brûler.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT : NE vous laissez PAS tromper (au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. LA MAUVAISE UTILISATION de l’outil ou l’ignorance des consignes de sécurité du présent manuel d’instructions peuvent entraîner une grave blessure.

Cessez immédiatement l’utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d’explosion. Si l’électrolyte pénètre dans vos yeux, rincez-les à l’eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue. Ne court-circuitez pas la batterie : (1) Ne touchez les bornes avec aucun matériau conducteur. (2) Évitez de ranger la batterie dans un conteneur avec d’autres objets métalliques, par exemple des clous, des pièces de monnaie, etc. (3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne. Ne rangez pas l’outil ou la batterie dans des endroits où la température risque d’atteindre ou de dépasser 50°C. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu. Prenez garde d’échapper ou de heurter la batterie. N’utilisez pas la batterie si elle est abîmée.

CONSERVEZ CES INSTRUCTIONS.

Conseils pour assurer la durée de vie optimale de la batterie 1.

Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie. Chargez la batterie alors que la température de la pièce se trouve entre 10°C et 40°C. Avant de charger une batterie chaude, laissez-la refroidir.

DESCRIPTION DU FONCTIONNEMENT ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et que sa batterie est retirée avant de l’ajuster ou de vérifier son fonctionnement.

Installation et retrait de la batterie (Fig. 1)

• Mettez toujours l’outil hors tension avant d’insérer ou de retirer la batterie. • Pour retirer la batterie, sortez-la de l’outil tout en faisant glisser le bouton à l’avant de la batterie. • Pour insérer la batterie, alignez sa languette sur l’entaille à l’intérieur du carter, puis glissez la batterie en place. Insérez-la toujours bien à fond, jusqu’à ce qu’elle se verrouille en émettant un léger bruit sec. Si vous pouvez voir la partie rouge de la face supérieure du bouton, la batterie n’est pas parfaitement verrouillée. Insérez-la à fond, jusqu’à ce que la partie rouge ne soit plus visible. Sinon, elle risque de tomber accidentellement de l’outil, en vous blessant ou en blessant une personne qui se trouve près de vous. • Ne forcez jamais quand vous introduisez la batterie. Si la batterie ne glisse pas aisément, c’est qu’elle n’est pas insérée correctement.

Interrupteur (Fig. 2)

ATTENTION : • Avant d’insérer la batterie dans l’outil, vérifiez toujours que la gâchette fonctionne bien et revient en position d’arrêt lorsque relâchée. Pour mettre l’outil en marche, appuyez simplement sur la gâchette. Pour l’arrêter, relâchez la gâchette.

Marche arrière (Fig. 3)

ATTENTION : • Avant d’utiliser l’outil, vérifiez toujours le sens de rotation. Cet outil est muni d’un inverseur pour changer le sens de rotation. Enfoncez le levier inverseur du côté A pour une rotation dans le sens des aiguilles d’une montre, ou du côté B pour une rotation en sens inverse. La pression sur la gâchette n’est pas possible lorsque le levier inverseur se trouve en position neutre.

Allumage de la lampe (Fig. 4)

ATTENTION : • Ne regardez pas directement la lumière ou la source de lumière. Appuyez sur la gâchette pour allumer la lampe. La lampe demeure allumée tant que la pression sur la gâchette est maintenue. Lorsque vous relâchez la gâchette, la lumière s’éteint au bout de 10 secondes. NOTE : • Utilisez un chiffon sec pour essuyer les saletés qui recouvrent la lentille de la lampe. Prenez garde de rayer la lentille de la lampe, sinon sa capacité d’éclairage sera affectée.

Assurez-vous que les témoins DEL vert, rouge, bleu et blanc s’allument et que l’avertisseur sonore sonne correctement.

Remplacez la batterie par une autre complètement chargée.

Cette fonction s’active en cas de panne du moteur.

Apportez-le dans un centre de service après-vente Makita agréé.

Clignote rapidement en rouge.

Clignote alternativement en rouge et en jaune.

Série de courts signaux sonores

1. Retirez d’abord la batterie de l’outil. 2. Desserrez puis retirez la vis qui retient l’anneau. 3. Tournez manuellement la bague à l’avant de l’outil de sorte que l’orifice soit visible sous la bague. 4. Mettez la batterie en place et appuyez sur la gâchette. Relâchez-la pour que la bague de réglage tourne et que l’orifice devienne visible, tel qu’illustré (Fig. 7). Retirez ensuite la batterie. 5. Utilisez la poignée de réglage en option pour régler le couple de serrage. Insérez la broche de la poignée de réglage dans l’orifice à l’avant de l’outil. Tournez ensuite la poignée de réglage dans le sens des aiguilles d’une montre pour augmenter le couple de serrage, et dans le sens inverse pour le réduire. 6. Alignez la ligne jaune sur le numéro désiré de l’échelle du couple de serrage. 7. Insérez la batterie et assurez-vous que le couple de serrage est bien réglé, au moyen d’un testeur de couple de serrage. 8. Tournez la bague à l’avant de l’outil puis serrez la vis pour fixer la bague. NOTE : • Les numéros inscrits sur l’échelle du couple de serrage permettent d’effectuer un réglage approximatif sur le couple de serrage désiré.

Utilisez l’outil à l’intérieur de sa plage d’angle de rotation, qui s’étend jusqu’à 360°. Si vous utilisez l’outil en dépassant la limite supérieure de cette plage, l’embrayage ne s’active pas. De plus, l’outil ne peut pas fournir un couple de serrage suffisant (le témoin DEL clignote lentement ou s’allume en violet).

NOTE : • L’angle de rotation fait référence à l’angle sur lequel une vis ou un boulon tourne lorsque l’outil passe de 50% à 100% du couple désiré. • Lors de l’utilisation de la batterie à basse température, il arrive parfois qu’un témoin d’avertissement et un avertisseur sonore signalent que la batterie est faible et que l’outil doit être arrêté. Dans ce cas, il se peut que la capacité de serrage soit inférieure à celle spécifiée dans ce manuel, même si vous utilisez une batterie chargée.

ENTRETIEN ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et que la batterie est retirée avant d’y effectuer tout travail d’inspection ou d’entretien. • N’utilisez jamais d’essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l’outil.

• Assurez-vous toujours que l’outil est hors tension et que sa batterie est retirée avant d’effectuer tout travail dessus.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d’entretien et autres réglages doivent être effectués dans un centre de service Makita agréé, exclusivement avec des pièces de rechange

Pour installer ou retirer l’embout ou la douille

ACCESSOIRES Utilisez uniquement l’embout ou la douille dotés d’une partie à insérer, tel qu’illustré.

Pour outil doté d’un orifice à embout peu profond : Pour retirer l’embout, tirez le manche dans le sens de la flèche et tirez fermement sur l’embout. NOTE : • Si l’embout n’est pas inséré assez profondément dans le manchon, ce dernier ne retournera pas sur sa position initiale et l’embout ne sera pas bien immobilisé. Dans ce cas, insérez à nouveau l’embout en suivant bien les instructions ci-dessus.

UTILISATION Placez la pointe de l’embout dans la tête de vis et appliquez une pression sur l’outil. Mettez ensuite l’outil sous tension. Lorsque l’embrayage s’active, le moteur s’arrête automatiquement. Relâchez ensuite la gâchette. (Fig. 10)

• L’émission de vibrations lors de l’usage réel de l’outil électrique peut être différente de la valeur d’émission déclarée, suivant la façon dont l’outil est utilisé. • Les mesures de sécurité à prendre pour protéger l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement). ENH003-13

Pour les pays d’Europe uniquement

Déclaration de conformité CE Makita Corporation, en tant que fabricant responsable, déclare que la ou les machines suivantes :

Désignation de la machine : Visseuse sans fil N° de modèle / Type : BFT041F, BFT082F, BFT124F sont produites en série et sont conformes aux Directives européennes suivantes : 2006/42/CE et qu’elles sont fabriquées conformément aux normes ou documents normalisés suivants : EN60745 La documentation technique est conservée par notre représentant agréé en Europe, à savoir : Makita International Europe Ltd. Michigan Drive, Tongwell, (Fig. 7). Haal daarna de accu eruit. 5. Gebruik de los verkrijgbare instelgreep om het aandraaikoppel in te stellen. Steek de pen van de instelgreep in het gat op de voorkant van het gereedschap. Draai daarna de instelgreep naar rechts om een groter aandraaikoppel in te stellen, of naar links om een kleiner aandraaikoppel in te stellen. 6. Doe de gele streep overeenkomen met het gewenste cijfer op de aandraaikoppelschaal. 7. Installeer de accu en gebruik een aandraaikoppeltestapparaat om te controleren of het aandraaikoppel is ingesteld. 8. Draai de ring op de voorkant van het gereedschap en draai vervolgens de schroef aan om de ring vast te zetten. OPMERKING: • De cijfers op de aandraaikoppelschaal dienen als een leidraad voor het instellen van het gewenste aandraaikoppel. Sujete firmemente la herramienta. Mantenga las manos alejadas de partes giratorias. No toque la punta ni la pieza de trabajo inmediatamente después de la operación, porque pueden estar muy calientes y podrían producirle quemaduras.

GUARDE ESTAS INSTRUCCIONES.

Si entra electrólito en sus ojos, aclárelos con agua limpia y vea a un médico inmediatamente. Existe el riesgo de poder perder la vista. No cortocircuite el cartucho de batería: (1) No toque los terminales con ningún material conductor. (2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc. (3) No exponga el cartucho de batería al agua ni a la lluvia. Un cortocircuito en la batería puede producir una gran circulación de corriente, un recalentamiento, posibles quemaduras e incluso una rotura de la misma. No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C. Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego. Tenga cuidado de no dejar caer ni golpear el cartucho de batería. No utilice una batería dañada.

La sobrecarga acortará la vida de servicio de la batería.

Cargue el cartucho de batería a temperatura ambiente de 10°C – 40°C. Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.

DESCRIPCIÓN DEL FUNCIONAMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta.

Si cambia la dirección de giro antes de que la herramienta se haya parado podrá dañarla.

• Cuando no esté utilizando la herramienta, ponga siempre la palanca del interruptor de inversión en la posición neutral. Esta herramienta tiene un interruptor de inversión para cambiar la dirección de rotación. Baje la palanca del interruptor de inversión del lado A para giro hacia la derecha o del lado B para giro hacia la izquierda. Cuando la palanca del interruptor de inversión esté en la posición neutral, no se podrá apretar el gatillo interruptor.

Encendido de las lámparas (Fig. 4)

PRECAUCIÓN: • No mire a la luz ni vea la fuente de luz directamente. Apriete el gatillo interruptor para encender la lámpara. La lámpara se mantendrá encendida mientras esté apretado el gatillo interruptor. La luz se apagará automáticamente 10 segundos después de soltar el gatillo interruptor. NOTA: • Utilice un paño seco para limpiar la suciedad de la lente de la lámpara. Tenga cuidado de no rayar la lente de la lámpara, porque podrá reducirse la iluminación.

Indicador de LED / Zumbador (Fig. 5)

El indicador de LED / Zumbador de la herramienta muestra las siguientes funciones. Estado del indicador de LED/ zumbador Indicador de LED Se ilumina en verde rojo azul blanco en este orden.

Se ilumina en verde durante un segundo aproximadamente.

Parpadea en púrpura lentamente.

Se ilumina en púrpura.

Se ilumina en rojo y verde alternativamente.

Parpadea en rojo rápidamente.

Esta función se accionará cuando la batería esté casi descargada. En este momento, la herramienta se parará inmediatamente.

Reemplace la batería con una completamente cargada.

4. Inserte el cartucho de batería en la herramienta y apriete el gatillo interruptor. Suéltelo de forma que el anillo de ajuste gire y el orificio quede visible como se muestra en la ilustración (Fig. 7). Y después extraiga el cartucho de batería. 5. Utilice el asidero de ajuste opcional para ajustar el par de apriete. Inserte el pasador del asidero de ajuste en el orificio de la parte delantera de la herramienta. Y después, gire el asidero de ajuste hacia la derecha para fijar un par de apriete mayor, y hacia la izquierda para fijar un par de apriete menor. 6. Alinee la línea amarilla con el número que desee de la escala de torsión de apriete. 7. Inserte el cartucho de batería y asegúrese de que se ha fijado un par de apriete utilizando un comprobador de par de apriete. 8. Gire el anillo de la parte delantera de la herramienta y después apriete el tornillo para sujetar el anillo.

Ponga la punta de la punta de atornillar en la cabeza del tornillo y aplique presión en la herramienta. Después encienda la herramienta. Cuando el embrague se accione, el motor se parará automáticamente. Después suelte el gatillo interruptor. (Fig. 10)

Utilice la herramienta dentro del rango del ángulo de giro de hasta 360°. Si utiliza la herramienta por encima del límite superior de este rango, no funcionará el embrague.

Y la herramienta no podrá desarrollar suficiente par de apriete (el indicador de LED parpadea en púrpura lentamente o se ilumina en púrpura). NOTA: • El ángulo de rotación se refiere al ángulo al que gira un tornillo o perno cuando la herramienta desarrolla del 50% al 100% del par de apriete deseado. • La utilización de un cartucho condicionado por bajas temperaturas podrá dar algunas veces aviso sobre la capacidad del cartucho de batería mediante la lámpara de aviso y pitido que hará que la herramienta se pare automáticamente. En este caso, la capacidad de apriete podrá ser inferior a la especificación indicada en este manual incluso si se utiliza un cartucho de batería cargado.

MANTENIMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y de que el cartucho de baterías está quitado antes de intentar hacer una inspección o mantenimiento. • No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descolocación, deformación o grietas.
