Type de produit	Microphone dynamique
Marque	Power Dynamics
Modèle	PD210
Dimensions (longueur)	185 mm
Dimensions (diamètre)	50 mm
Poids	300 g
Alimentation	Alimentation fantôme non nécessaire (dynamique)
Type de connecteur	XLR 3 broches
Réponse en fréquence	50 Hz - 15 kHz
Directivité	Cardioïde
Impédance	600 ohms
Sensibilité	-54 dB ± 3 dB (1 kHz, 1 Pa)
Fonctions principales	Capture vocale et instrumentale, réduction du bruit de fond
Entretien et nettoyage	Nettoyer la grille avec un chiffon doux et sec ; éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité
Pièces détachées et réparabilité	Grille de rechange disponible ; réparation par un professionnel recommandée
Accessoires inclus	Pince de micro, adaptateur de filetage, câble XLR (non inclus ?)
Garantie	2 ans (selon législation locale)

FOIRE AUX QUESTIONS - PD210 Power Dynamics

Quel type de microphone est le PD210 ?

Le PD210 est un microphone dynamique, idéal pour la voix et les instruments en live ou en studio.

Le PD210 nécessite-t-il une alimentation fantôme ?

Non, en tant que microphone dynamique, il ne nécessite pas d'alimentation fantôme. Il fonctionne sans pile.

Quelle est la connectique du PD210 ?

Il est équipé d'un connecteur XLR 3 broches standard, compatible avec la plupart des tables de mixage et interfaces audio.

Comment nettoyer le PD210 ?

Utilisez un chiffon doux et sec pour nettoyer la grille. Évitez l'eau et les produits chimiques. Pour une désinfection, utilisez une lingette alcoolisée légèrement humide.

Quelle est la directivité du PD210 ?

Le PD210 a une directivité cardioïde, ce qui réduit les bruits latéraux et arrière, focalisant sur la source sonore principale.

Puis-je utiliser le PD210 pour des instruments ?

Oui, il est adapté pour capter des instruments comme la guitare, la batterie ou les amplis, grâce à sa réponse en fréquence étendue.

Le PD210 est-il livré avec un câble ?

Non, le câble XLR n'est généralement pas inclus. Vous devez l'acheter séparément. Une pince de micro et un adaptateur de filetage sont fournis.

Quelle est la garantie du PD210 ?

La garantie standard est de 2 ans (sous réserve des conditions légales en vigueur). Conservez votre facture.

Que faire si le PD210 produit un son faible ?

Vérifiez le câble et la connexion XLR. Assurez-vous que la table de mixage est correctement réglée. Si le problème persiste, le microphone peut nécessiter une réparation.

Le PD210 peut-il être utilisé avec une perche ?

Oui, grâce à sa pince incluse et son filetage standard, il peut être monté sur une perche ou un pied de micro.

MODE D'EMPLOI PD210 Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

DÉBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie.

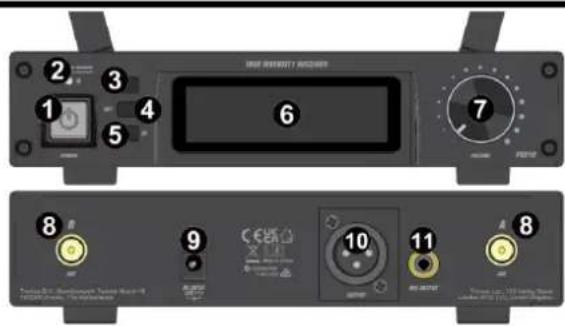

RÉCEPTEUR

1. Power

Appuyez sur cette touche pour allumer/éteindre le récepteur PD SERIES.

2. IR

Émetteur de signaux infrarouges (IR).

3. Haut

Touche haut.

4. Set

Appuyer sur pour entrer dans le menu et confirmer la saisie.

5. Bas / IR

Touche vers le bas / activer l'émetteur IR.

6. Écran LCD

7. Volume

Tourner pour régler le niveau de volume.

8. Connecteur d'antenne

Connecteurs pour fixer les antennes fournies.

9. Entrée 12V DC

Entrée d'alimentation pour connecter l'adaptateur électrique fourni.

10. Sortie A et B

Connecteurs de sortie XLR pour connecter le récepteur à l'entrée d'une table de mixage.

11. Sortie mixe

Prise de sortie mixage 6,3 mm.

ÉCRAN DU RÉCEPTEUR

A. Fréquence

Cet affichage de six caractères est utilisé pour indiquer la fréquence.

B. Canal

Affiche le canal sélectionné pour l'émetteur PD SERIES.

C. Scan

Indique l'état de la fonction de balayage automatique. Lorsqu'elle est activée, c'est la fréquence la moins perturbatrice qui est utilisée.

D. Mute

Indique qu'il n'y a pas de connexion entre le récepteur et l'émetteur.

E. Volume

Indique le niveau de sortie du volume.

F. Squelch

Indique le niveau de réglage du squelch. La fonction squelch vous permet de filtrer les bruits blancs constants. Pour l'activer, réglez l'accord silencieux au niveau le plus bas possible, puis augmentez-le jusqu'à ce que le bruit disparaisse. L'appareil devrait être silencieux, à l'exception des transmissions qui sont plus fortes que l'activité de fond, de sorte que vous puissiez entendre ces transmissions beaucoup plus clairement.

G. Signal A / B

Indique l'intensité/la réception du signal pour le canal A/B.

H. Level

Indique le niveau du signal audio reçu.

I. IR

Indique l'état de la fonction infrarouge (IR). Lorsqu'elle est affichée, la fréquence de l'émetteur et du récepteur peut être adaptée. Pour lancer la fonction, appuyez sur la touche ▼ du récepteur et maintenez-la enfoncée. L'icône IR clignote à l'écran. Déplacez le récepteur IR de l'émetteur (portatif/bodypack) à portée de l'émetteur IR du module de réception et maintenez-le ainsi pendant 3 secondes.

J. Lock

Indique l'état de la fonction de verrouillage. Lorsqu'il est affiché, l'émetteur est verrouillé.

K. Batterie

Indication du niveau de la batterie de l'émetteur.

Sélection de la fréquence

Appuyez sur SET pour accéder au menu. Appuyez sur ▲ ou ▼ pour modifier la fréquence.

Réglage du squelch

Appuyer deux fois sur SET, l'icône de squelch (SQ) clignote à l'écran. Appuyez sur ▲ ou ▼ pour modifier la valeur du squelch.

Auto scan

Appuyez trois fois sur SET, l'icône de balayage (SCAN) clignote à l'écran. Appuyez sur ▲ ou ▼ pour activer/désactiver le balayage automatique.

Fonction de verrouillage (lock)

Appuyez et maintenez SET (du canal gauche) pour verrouiller/déverrouiller le récepteur..

Régler le volume

Tournez la commande de volume pour régler le volume.

IR match

Appuyez sur la touche ▼ du récepteur et maintenez-la enfoncée. L'icône IR clignote à l'écran. Déplacez le récepteur IR de l'émetteur (portatif/bodypack) à portée de l'émetteur IR du module de réception et maintenez-le dans cette position pendant 3 secondes.

TRANSMETTEUR

HANDHELD (MICROPHONE PORTABLE)

Tournez la partie inférieure du microphone pour la dévisser. Une fois dévissée, faites glisser la partie inférieure vers le bas pour découvrir les commandes et le compartiment à piles. Insérez les piles appropriées (2x AA).

1. Écran LCD

2. Power / mute

Appuyez sur cette touche et maintenez-la enfoncée pour activer ou désactiver le microphone. Lorsqu'il est activé, appuyez sur cette touche pour couper le son du microphone.

3. Récepteur IR

Lorsque IR clignote sur l'écran : déplacez le récepteur IR de l'émetteur (portatif/bodypack) à portée de l'émetteur IR du module récepteur et maintenez-le ainsi pendant 3 secondes pour faire correspondre la fréquence.

4. Haut / bas

Boutons de fonction ▲ et ▼.

5. Set

Appuyer sur pour entrer dans le menu et confirmer la saisie.

FONCTION DU TRANSMETTEUR

HANDHELD (MICROPHONE PORTABLE)

Marche/arrêt

Appuyez sur la touche POWER/MUTE et maintenez-la enfoncée pour activer/désactiver le microphone.

Mute

Lorsque le microphone est allumé : appuyez sur POWER/MUTE pour (dé)mettre le microphone en sourdine. Lorsqu'elle est activée, la touche s'allume en rouge.

Sélection de la fréquence

Appuyez sur SET pour accéder au menu. Appuyez sur ▲ ou ▼ pour modifier la fréquence.

Puissance de la radiofréquence (RF)

Appuyer deux fois sur SET, RF-HI ou RF-LOW clignote à l'écran. Appuyez sur ▲ ou ▼ pour modifier le réglage.

UHF

Aucune licence requise (hors restrictions géographiques)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Belgique (BE), Danemark (DK), France (F), Finlande (FI), Allemagne (DE), Hongrie (HU), Italie (IT), Pays-Bas (NL), Norvège (NO), Pologne (PL), Portugal (PT), Roumanie (RO), Slovénie (SI), Espagne (ES), Suède (SE), Suisse (CH), Royaume-Uni (GB)

Batteries : 3V (2x AA)

Dimensions (L x W x H) : 51 x 250mm

Weight : 0,40kg
