EBH341U - Débroussailleuse MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse thermique
Marque	MAKITA
Modèle	EBH341U
Dimensions (L x l x h)	1 810 x 620 x 500 mm (avec guidon)
Poids (sans accessoires)	7,1 kg
Alimentation	Essence automobile sans plomb
Cylindrée	33,5 cm³
Puissance maximale	1,07 kW à 7 000 min⁻¹
Vitesse maximale de la broche	6 850 min⁻¹
Capacité du réservoir d'essence	0,65 L
Capacité du réservoir d'huile	0,1 L
Type de carburateur	WALBRO WYL (membrane)
Bougie d'allumage	NGK CMR4A (écartement 0,7–0,8 mm)
Outil de coupe	Lame 3 dents Ø 305 mm ou tête à fil nylon
Rapport de transmission	13/19
Système d'allumage	Allumage transistorisé
Poignée	Guidon (arceau)
Sécurité	Levier de sécurité, verrouillage, protecteur, arrêt d'urgence
Huile moteur recommandée	SAE 10W-30 (API SF ou supérieure)
Fréquence de remplacement d'huile	Toutes les 20 h (1ère) puis 50 h

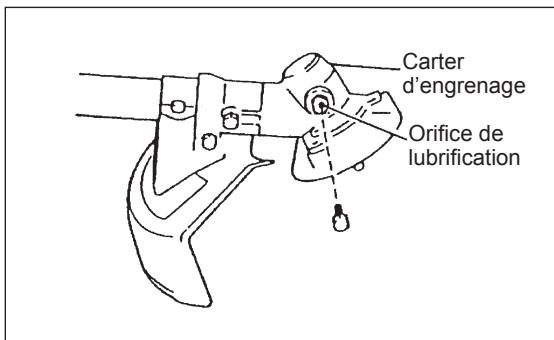

Lubrification du carter d'engrenage	Toutes les 30 h (Shell Alvania 2 ou équivalent)

FOIRE AUX QUESTIONS - EBH341U MAKITA

Quel type d'essence utiliser ?

Utilisez de l'essence automobile sans plomb (ordinaire ou super). Ne mélangez jamais avec de l'huile moteur. Conservez-la dans un conteneur approprié et utilisez-la dans les 4 semaines.

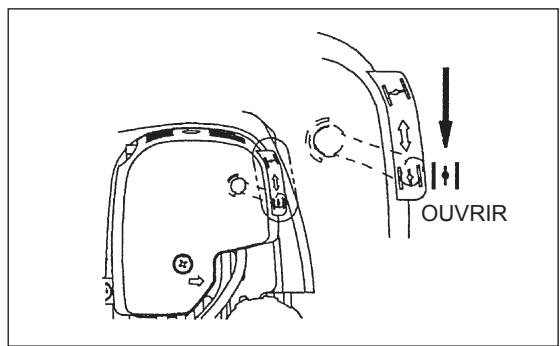

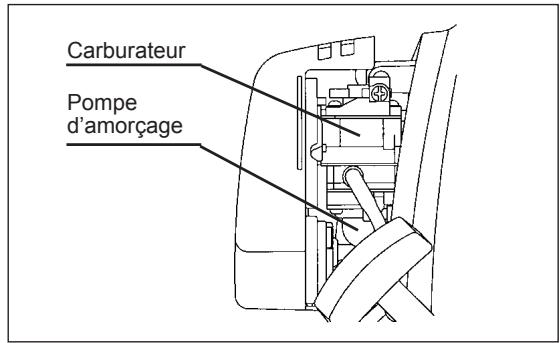

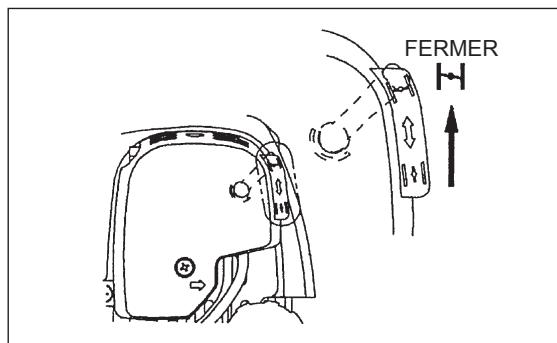

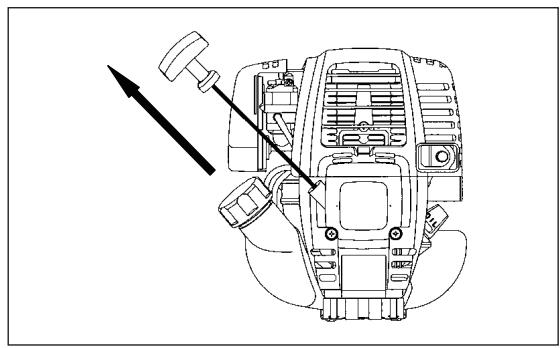

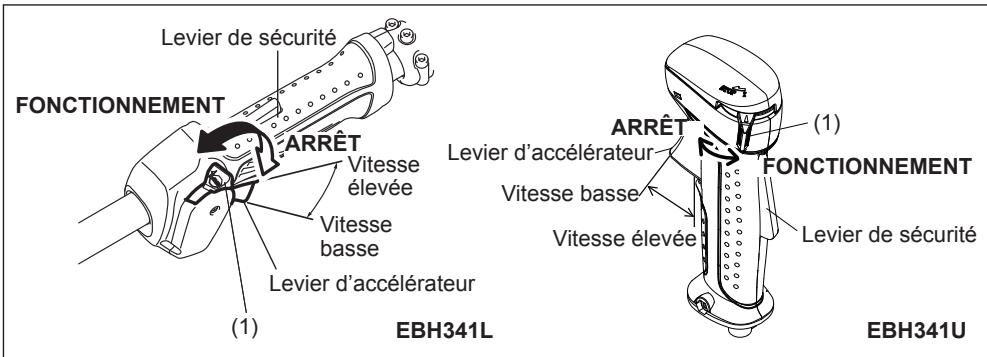

Comment démarrer à froid ?

1) Basculez le commutateur sur marche. 2) Fermez le levier d'étrangleur. 3) Pompe d'amorçage : appuyez 7 à 10 fois. 4) Tirez la poignée de démarrage jusqu'au point de compression, puis tirez fermement. 5) Une fois démarré, ouvrez progressivement l'étrangleur. 6) Réchauffez 2-3 minutes.

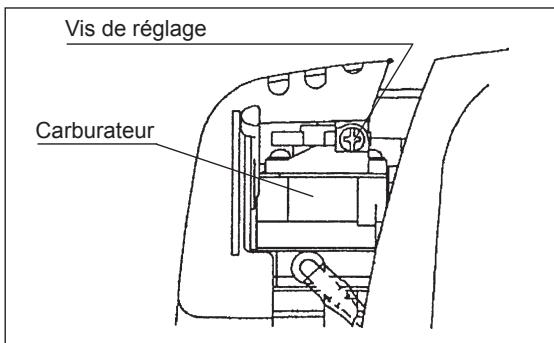

Comment régler le ralenti ?

Utilisez la vis de réglage du carburateur avec un tournevis cruciforme. Tournez à droite pour augmenter, à gauche pour diminuer. La vitesse de ralenti doit être d'environ 3 000 min⁻¹.

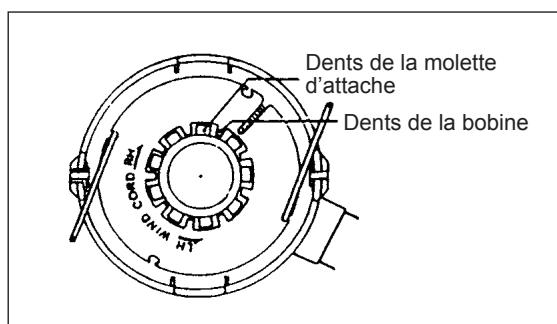

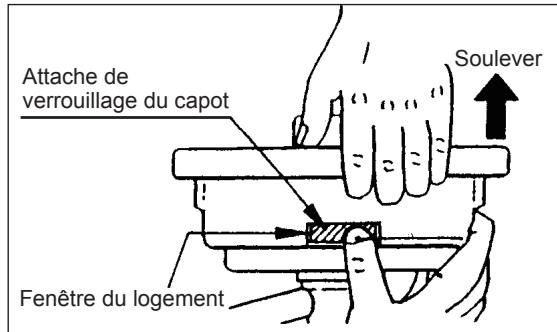

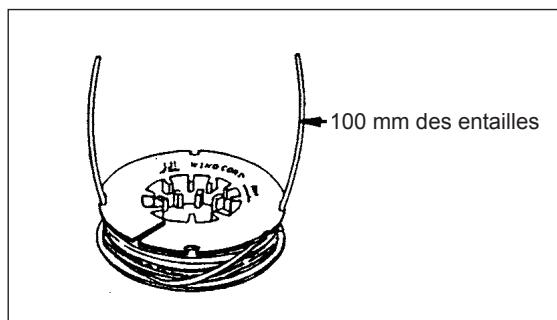

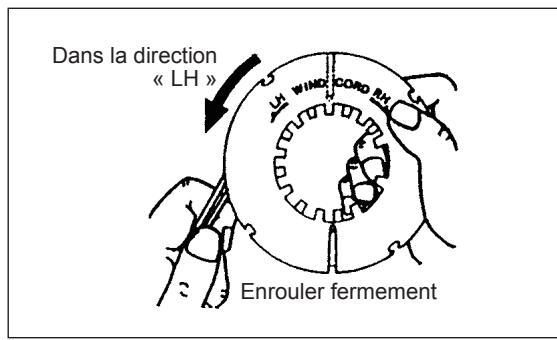

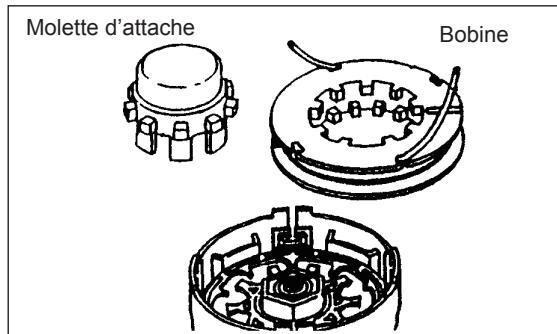

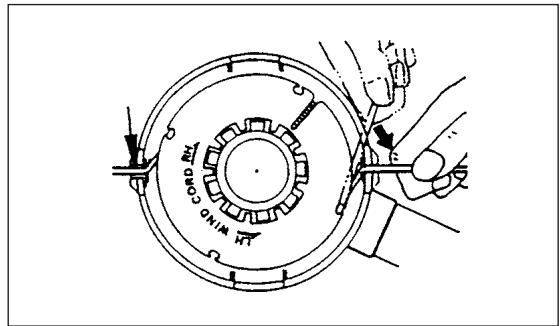

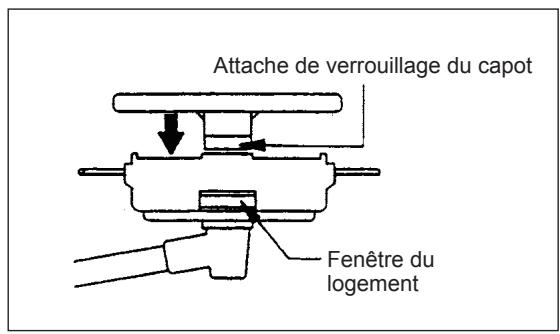

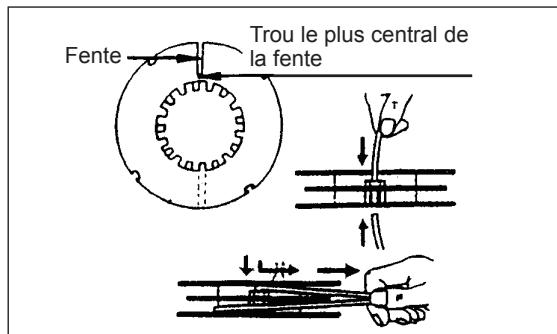

Comment remplacer le fil nylon de la tête ?

Appuyez sur les attaches du capot pour le retirer. Sortez la bobine. Placez chaque extrémité de deux fils dans les trous centraux de la bobine, enroulez dans le sens de la flèche gauche (LH), laissez 100 mm de fil. Replacez la bobine, le capot, et alignez les attaches.

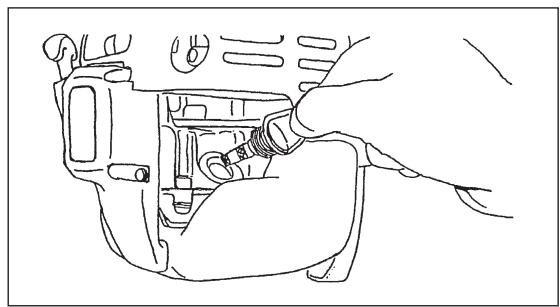

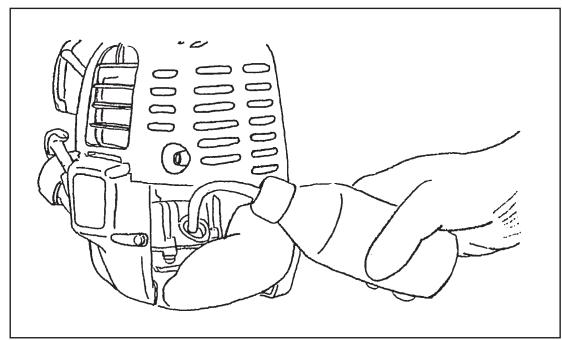

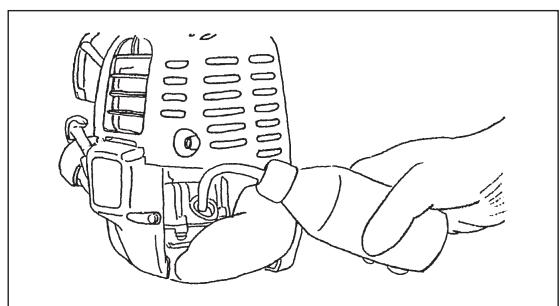

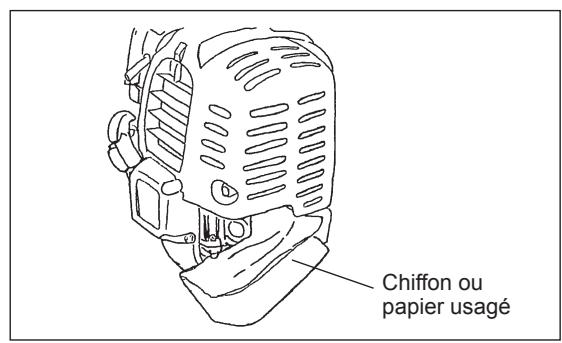

Quelle huile moteur utiliser et à quelle fréquence la changer ?

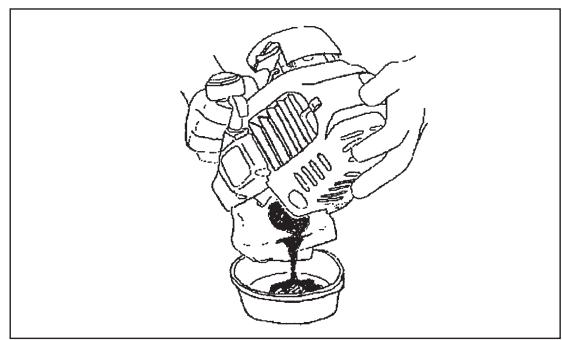

Huile SAE 10W-30 API SF ou supérieure. Premier changement après 20 heures de fonctionnement, puis toutes les 50 heures. Vidangez à chaud mais après refroidissement suffisant.

Comment entreposer la débroussailleuse longue durée ?

Vidangez le réservoir d'essence et le carburateur. Retirez la bougie, versez quelques gouttes d'huile moteur, tirez doucement sur la corde. Rangez-la horizontalement ou verticalement (lame vers le haut) dans un endroit propre et sec.

Que faire en cas de mouvement de recul ?

Le mouvement de recul se produit surtout avec le segment de lame entre 12 et 2 heures. Pour l'éviter, n'utilisez jamais cette zone pour couper. Coupez uniquement avec le segment entre 8 et 11 heures pour une utilisation sécurisée.

Comment affûter la lame de coupe ?

Le réaffûtage doit être réalisé par un professionnel agréé pour éviter le déséquilibre. Vous pouvez retourner la lame pour utiliser les deux tranchants. Après 3 heures de coupe, il est conseillé de réaffûter ou remplacer la lame.

Quels équipements de protection porter ?

Portez un casque avec visière, des protège-oreilles, des gants en cuir épais, une combinaison de travail, et des chaussures solides à semelle antidérapante (idéalement avec embout de sécurité).

Comment vidanger le réservoir d'essence ?

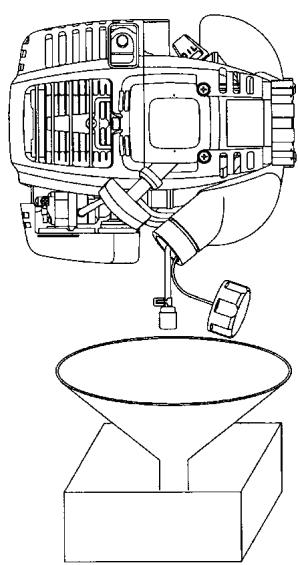

Coupez le moteur et laissez refroidir. Retirez le bouchon, vidangez totalement le réservoir. Retirez le filtre à carburant par l'orifice. Appuyez sur la pompe d'amorçage jusqu'à ce que l'essence soit évacuée. Puis faites tourner le moteur jusqu'à l'arrêt pour vider le carburateur.

MODE D'EMPLOI EBH341U MAKITA

ORIGINAL INSTRUCTION MANUAL MODE D'EMPLOI ORIGINAL MANUAL ORIGINAL DE INSTRUCCIONES

EBH341U EBH341L

Important:

Lisez attentivement ce manuel d'instructions avant d'utiliser la débroussailleuse thermique et respectez scrupuleusement les règlements de sécurité!

Conservez précieusement ce manuel d'instructions!

Important:

(d) Liste des pièces garanties pour les émissions.

(1) Système de dosage du carburant

Merci infiniment d'avoir acheté la débroussailleuse thermique MAKITA. Nous sommes heureux de vous recommander la débroussailleuse thermique MAKITA qui est le fruit d'un long programme de développement et de nombreuses années de connaissances et d'expérience. Veuillez lire ce document, il décrit en détails les performances remarquables de cette machine. Il vous permettra d'exploiter au mieux votre débroussailleuse thermique MAKITA.

Table des matières

Pictogrammes 32

Consignes de sécurité 33

Données techniques 37

Désignation des pièces 38

Montage de la poignée 39

Montage du protecteur 40

Montage de la lame de coupe ou de la tête à fils nylon.... 41

Avant utilisation 42

Manipulation correcte de la machine 44

Remarques concernant le fonctionnement et l'arrêt de la machine 44

Réaffutage de l'outil de coupe 46

Instructions d'entretien 48

Entreposage 52

Vous verrez les pictogrammes suivants en lisant le manuel d'instructions.

Lisez le manuel d'instructions, et respectez les avertissements et mesures de sécurité!

Casque de protection, protections oculaires et auditives obligatoires!

Faites particulièrement attention !

Vitesse d'outil maximale autorisée

Interdit!

Carburant (essence)

Ne pas s'approcher!

Démarrage manuel du moteur

Danger de projections!

Arrêt d'urgence

Défense de fumer!

Premiers soins

Flamme rouge interdite!

Recyclage

Gants de protection obligatoires!

MARCHE/DEMARRAGE

Portez des chaussures solides avec semelle antidérapante. Il est conseillé de porter des chaussures avec embout de sécurité!

Zone de fonctionnement interdite aux individus et aux animaux!

Consignes générales

• Afin de garantir le bon fonctionnement de la machine, l'utilisateur doit lire le présent manuel d'instructions pour se familiariser avec la manipulation de la débroussaillée thermique. S'ils ne sont pas suffisamment informés, les utilisateurs qui manipulent la machine de façon incorrecte représentent un danger pour eux-mêmes comme pour les autres.
• Il n'est pas conseillé de prêter la débroussailléeuse thermique à des individus qui n'en maîtrisent pas la manipulation. Remettez toujours le manuel d'instructions avec la machine.
• Les utilisateurs inexpérimentés doivent demander des instructions de base au vendeur afin de se familiariser avec la manipulation d'une machine de coupe à moteur.
• Les enfants et les mineurs ne sont pas autorisés à manipuler une débroussailleuse thermique. Les individus âgés de plus de 16 ans peuvent toutefois utiliser la machine en vue d'apprentissage, mais toujours sous la surveillance d'une personne qualifiée.
• Utilisez la débroussailleuse thermique avec la plus extrême précaution.
• N'utilisez la débroussailleuse thermique que si vous êtes en bonne condition physique. Manipulez délicatement et soigneusement la machine. L'utilisateur doit endosser la responsabilité du fait d'autrui.
• N'utilisez jamais la débroussailleuse thermique après avoir consommé de l'alcool ou des médicaments, ou si vous vous sentez fatigué ou malade.
• Dans certains pays, la réglementation peut imposer des restrictions à l'utilisation de la machine.

Utilisation normale de la machine

• La débroussailleuse thermique n'est destinée qu'à la coupe de l'herbe, des mauvaises herbes, des buissons, des broussailles et pas à la taille de haies car cela pourrait entraîner des blessures.

Équipement de protection personnel

• La tenue portée doit être fonctionnelle et appropriée, autrement dit elle doit être ajustée et ne pas entraver les mouvements. Ne portez pas de bijoux ni de vêtements qui pourrait s'accrocher dans les buissons ou les arbustes.
• Afin d'éviter les blessures à la tête, aux yeux, aux mains ou aux pieds et de protégervousdezvez porter l'équipement et les vêtements de protection indiqués ci-contre lorsque vous manipulez la débroussailluse thermique.
• Portez toujours un casque s'il y a un risque de projection d'objects. Le casque de protection (1) doit être inspecté frequently en vue d'éventuels dommages et doit être remplaced au moins tous les 5 ans. Utilisez uniquement des casques de protection homologués.

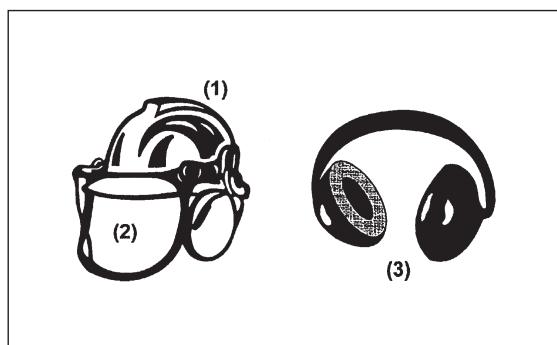

• La visière-écran (2) du casque (ou à défaut les lunettes étanches) protège le visage des projections de débris et de pierres. Lorsque vous manipulez la débroussailleuse thermique, vous devez toujours porter des lunettes étanches ou une visière-écran afin d'éviter des blessures oculaires.
• Portez un équipement anti-bruit ajustable afin d'éviter une perte auditive (protège-oreilles (3), bouchons d'oreilles, etc.).
• La combinaison de travail (4) vous protège des projections de débris et de pierres. Il est vivement conseillé à l'utilisateur de porter une combinaison de travail.
• Des gants spéciaux (5) constitués de cuir épais font partie de l'équipement conseillé et doivent toujours être portés en cas d'utilisation de la débroussailleuse thermique.
• Lorsque vous utilisez la débroussailleuse thermique, portez toujours des chaussures solides (6) avec semelle antidérapante. Cela vous préservera des blessures et vous assurera une bonne stabilité.

Démarrage de la débroussailleuse thermique à essence

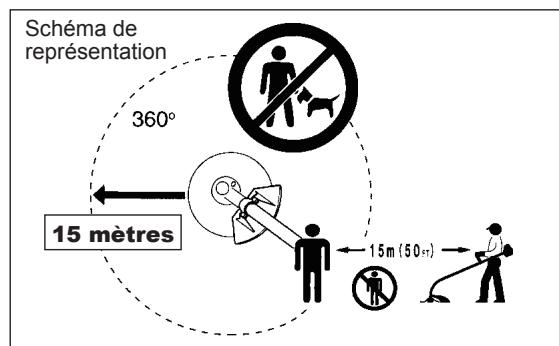

• Veillez à éloigner les enfants ou toute autre personne dans une zone de travail de 15 mètres (50 pieds), et faites également attention aux animaux présents dans cette zone.
• Procédez toujours à une vérification de la débroussailleuse thermique avant utilisation :

Vérifiez la sécurité de l'outil de coupe, ainsi que le bon fonctionnement du levier de commande et de son verrouillage. - La rotation de l'outil de coupe en fonctionnement de ralenti est impossible. Vérifiez le réglage auprès de votre vendeur en cas de doute. Vérifiez que les poignées sont propres et sèches, et testez le fonctionnement du commutateur marche/arrêt.

Démarrez la débroussailleuse thermique conformément aux instructions. - Ne démarrez pas le moteur d'une autre façon! - N'utilisez la débroussailleuse thermique et ses outils que pour l'utilisation à laquelle ils sont destinés. - Ne démarrez le moteur de la débroussailleuse thermique qu'après avoir assemblé le tout. Le fonctionnement de la machine n'est possible qu'une fois tous les accessoires correctement fixés! - Avant de démarrer, veillez à ce que l'outil de coupe ne soit pas en contact avec des objets durs tels que des branches, des pierres, etc., cela pourrait le faire basculer au démarrage. - Vous devez couper immédiatement le moteur en cas de problèmes de ce dernier. - Si l'outil de coupe rencontre des pierres ou des objets durs, coupez immédiatement le moteur et inspectez l'outil de coupe. - Inspectez fréquemment l'outil de coupe en vue d'éventuels dommages (détection de craquelures grâce à un test de bruit de battement). - Ne faites fonctionner la débroussailleuse thermique que lorsque la sangle d'épaule est fixée et correctement ajustée. La sangle d'épaule doit être ajustée à la taille de l'utilisateur afin d'éviter une fatigue à l'utilisation. N'empoignez jamais l'outil de coupe à la main en cours de fonctionnement. - Tenez toujours la débroussailleuse thermique avec les deux mains en cours de fonctionnement.

Assurez-vous toujours de votre stabilité.

• Lorsque vous utilisez la débroussailleuse thermique, veillez à ne pas inhaler les gaz d'échappement. Ne faites jamais fonctionner le moteur dans des pièces fermées (risque d'asphyxie au gaz). Le monoxyde de carbone est un gaz inodore.

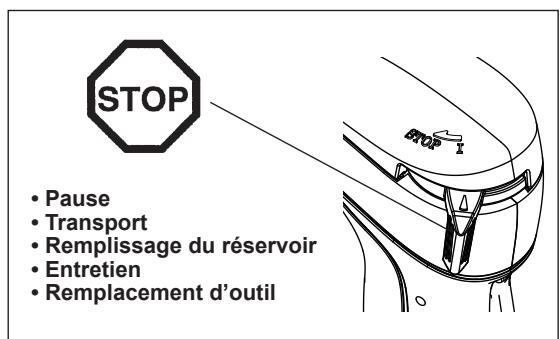

• Coupez le moteur lorsque vous cessez l'utilisation et que vous laissez la débroussailleuse thermique sans surveillance, puis rangez la machine dans un endroit sûr afin de ne pas l'endommager ni de blesser qui que ce soit.
• Ne posez jamais la débroussailleuse thermique encore chaude sur de l'herbe sèche ou sur des matières combustibles.
• L'util de coupe doit être équipé de sa gaine de protection. Ne faites jamais fonctionner l'util de coupe sans cette gaine!
• Toutes les protections et gaines fournies avec la machine doivent être utilisées au cours du fonctionnement.
• Ne faites jamais tourner le moteur avec un silencieux d'échappement défectueux.
• Coupez le moteur durant le transport.
• Pour un transport sur de longues distances, les protections d'outils fournies avec l'équipement doivent toujours être en place.
• Veillez à stabiliser la débroussailleuse thermique lors du transport en voiture afin d'éviter les fuites d'essence.
• Lorsque vous transportez la débroussailleuse thermique, veillez à ce que le réservoir d'essence soit totalement vide. Lorsque vous déchargez la débroussailleuse thermique d'un camion, ne faites pas tomber le moteur sur le sol, cela pourrait endommager sérieusement le réservoir d'essence.
• Sauf en cas d'urgence, ne faites jamais tomber ou ne lâchez jamais la débroussailleuse thermique sur le sol, cela pourrait l'endommager sérieusement.
• Ne traînez pas l'équipement sur le sol lorsque vous le transportez. Il est très dangereux de faire traîner le réservoir d'essence, cela pourrait l'endommager, provoquer une fuite d'essence et peut-être un feu.

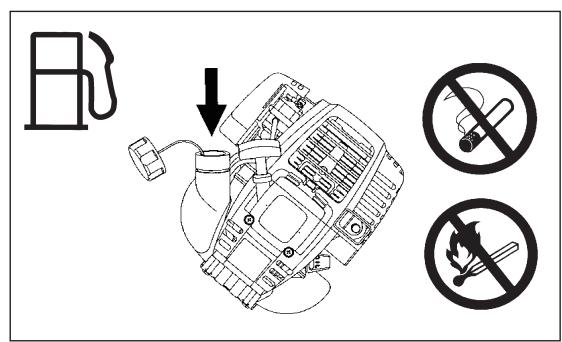

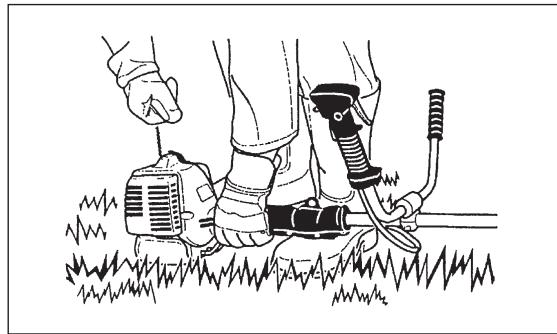

Remplissage du réservoir

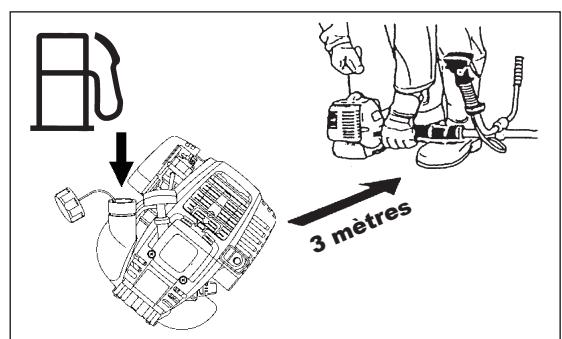

• Coupez le moteur pendant le remplissage du réservoir, éloignez-vous de toute flamme et ne fumez pas.
• Évitez tout contact des produits pétroliers avec la peau. N'inhalez pas les vapeurs d'essence. Portez toujours des gants de protection pendant le remplissage du réservoir. Changez et nettoyez souvent les vêtements de protection.
• Veillez à ne pas renverser l'essence ou l'huile afin de ne pas contaminer les sols (protection de l'environnement). Nettoyez la débroussailleuse thermique immédiatement après avoir renversé de l'essence.
• Évitez les projections d'essence sur vos vêtements. Changez immédiatement vos vêtements en cas de projection d'essence (pour éviter qu'ils ne s'enflamment).
• Inspectez régulièrement le bouchon du réservoir d'essence pour vous assurer qu'il se ferme correctement et qu'il ne fuit pas.
• Serrez bien le bouchon du réservoir d'essence. Déplacez-vous pour démarrer le moteur (à au moins 3 mètres du lieu de remplissage du réservoir).
• Ne remplissez jamais le réservoir dans une pièce fermée. Les vapeurs d'essence s'accumulent au ras du sol (risque d'explosions).
• Ne transportez et ne conservez l'essence que dans des conteneurs appropriés. Veillez à conserver l'essence hors de portée des enfants.

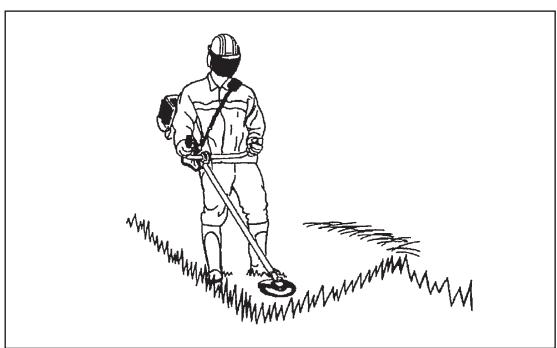

Mode de fonctionnement

• N'utilisez la débroussaillarde thermique qu'en pleine lumière et avec une bonne visibilité. En hiver, faites attention aux sols glissants et aux zones humides, à la glace et à la neige (risque de glissade). Assurez-vous toujours de votre stabilité.
• Ne levez pas la machine plus haut que la taille.
• N'utilisez jamais la débroussailleuse thermique en vous tenant sur une échelle.
• Ne grimpez pas dans un arbre pour utiliser la débroussailleuse thermique.
• Ne travaillez pas sur des surfaces instables.
• Retirez le sable, les pierres, les clous, etc. qui se trouvent dans la zone d'utilisation de la machine. Les corps étrangers peuvent endommager l'outil de coupe et provoquer de dangereux mouvements de recul.
• Avant de commencer la coupe, l'outil de coupe doit avoir atteint sa pleine vitesse de fonctionnement.

Mouvement de recul

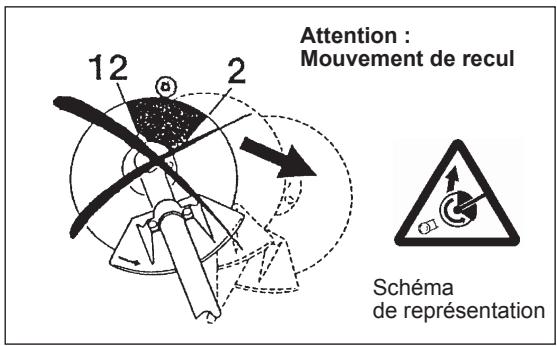

• Lorsque vous utilisez la débroussailléeuse thermique à essence, un mouvement de recul incontrôlable peut se produire.
• Cela arrive notamment lorsque vous essayez de couper avec un segment de lame compris entre 12 et 2 heures.
• N'appliquez jamais la débroussailleuse thermique à essence avec un segment compris entre 12 et 2 heures.
• N'appliquez jamais ce segment de lame de la débroussailleuse thermique à essence sur des corps solides, tels que des buissons, des arbres, etc., ayant un diamètre de plus de 3 cm, sans quoi la débroussailleuse thermique à essence serait violamment détournée, et vous risqueriez de vous blesser.

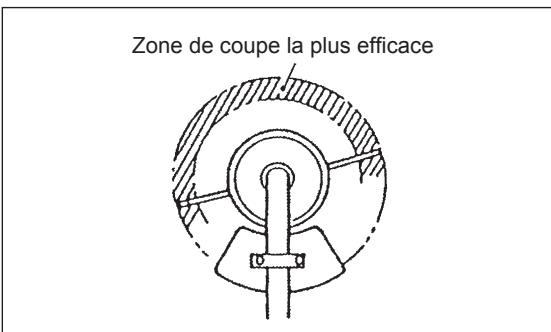

Afin d'éviter les mouvements de recul, observez les consignes suivantes :

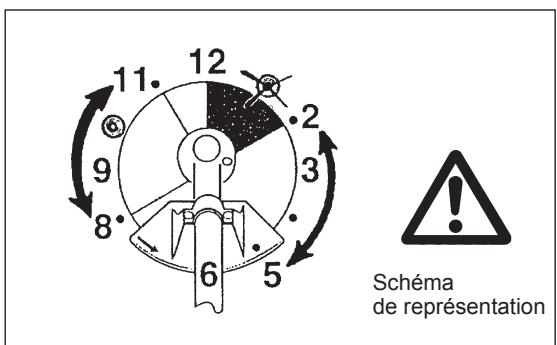

• Un fonctionnement avec un segment de lame compris entre 12 et 2 heures présente un grand danger, particulièrement avec des outils de coupe métalliques.
• La coupe avec un segment de lame compris entre 11 et 12 heures, et entre 2 et 5 heures, ne doit être réalisée que par des opérateurs chevronnés, et uniquement à leurs risques et périls.

Une coupe facile quasiment sans mouvement de recul est possible avec un segment de lame compris entre 8 et 11 heures.

Outils de coupe

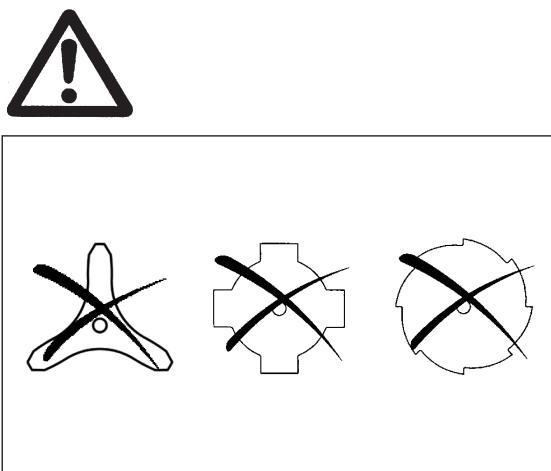

Utilisez uniquement l'outil de coupe qui convient à la tâche que vous entreprenez.

EBH341U, EBH341L avec lame de coupe, tête à fils nylon Pour couper des végétaux écais, tels que les mauvaises herbes, les herbes hautes, les buissons, les arbustes, le mort-bois, le gaulis, etc. (épaisseur de diamètre maximale 2 cm). Pour réaliser ce type de coupe, déplacez léterdrauliquement la débroussailleuse thermique à essence en décrivant des demi-cercles égaux de droite à gauche (comme si vous utilisiez une faux).

Consignes d'entretien

• Vous devez émettre l'état de l'outil de coupe, des protections et de la sangle d'épaule avant de commencer à travailler. Prêtez particulièrement attention aux lames de coupe qui doivent être correctement affûtées.
• Coupez le moteur et retirez le connecteur de la bougie d'allumage lorsque vous remplacez ou affûtez les outils de coupe, et également lorsque vous les nettoyez.

• Veillez à engendrer le moins de bruit et de contamination possible lorsque vous utilisez la débroussailluse thermique. Vérifiez notamment le bon réglage du carburateur.
• Nettoyez régulièrement la débroussailluse thermique et vérifiez que les vis et les écrous sont bien serrés.

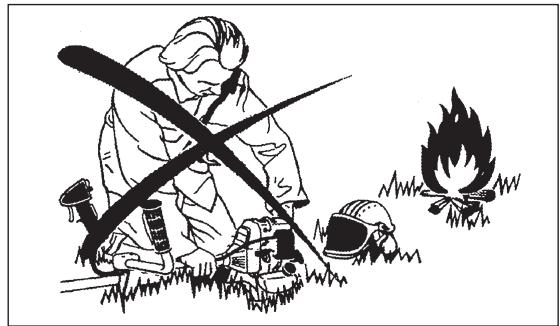

• Ne réparez ni n'entreposez jamais la débroussailleuse thermique à proximité d'une flamme nue.
• Entreposez toujours la débroussailleuse thermique dans des pièces fermées à clé et après avoir vidé le réservoir d'essence.

Respectez les consignes de prévention des accidents fournies par les associations professionnelles ainsi que par les compagnies d'assurance concernées.

Ne modifiez rien sur la débroussailleuse thermique, cela pourrait compromettre notre sécurité.

L'entretien ou les réparations réalisables par l'utilisateur sont ceux décrits dans le manuel d'instructions. Tout autre travail doit être réalisé par un technicien agréé. N'utilise que des pièces de rechange et accessoires fabriqués et vendus par MAKITA.

L'utilisation d'accessoires et outils non agrés accroît le risque d'accidents.

MAKITA décline toute responsabilité en cas d'accidents ou de dommages du fait de l'utilisation d'outils de coupe, de dispositifs de fixation d'outils de coupe ou d'accessoires non agrés.

Premiers soins

En cas d'accident, veillez à avoir une trousse de premiers soins non loin de la zone de travail. Remplacez sans délai tout article utilisé dans la trousse de premiers soins.

• Lieu de l'accident
• Conditions de l'accident
• Nombre de personnes blessées
• Type de blessures
• Notre nom

Emballage

La débroussailleuse thermique MAKITA sont livrées dans deux boîtes en carton afin d'éviter tout dommage au transport. Le carton est une matière première de base, il est donc réutilisable ou adaptable au recyclage (recyclage du papier).

DONNÉES TECHNIQUES EBH341U, EBH341L

Modèle	EBH341U	EBH341L
	Guidon	Poignée arceau
Dimensions : longueur x largeur x hauteur (hors lame de coupe) mm	1 810 x 620 x 500	1 810 x 330 x 275
Poids (hors gaine plastique et lame de coupe) kg	7,1	6,7
Volume (réservoir d'essence) I	0,65
Volume (réservoir d'huile) I	0,1
Cylindrée cm³	33,5
Rendement maximal du moteur ISO8893 kw	1,07 à 7 000 min-1
Fréquence de rotation maximale de la broche min-1	6 850
Vitesse moteur à la fréquence de rotation de broche maximale recommendée min-1	10 000
Consommation d essence au rendement maximal du moteur ISO8893 kg/h	0,458
Consommation d essence spécifique au rendement maximal du moteur g/kwh	426
Vitesse moteur au ralenti min-1	3 000
Vitesse d'embrayage min-1	4 100
Carburateur (Diaphragme - carburateur) type	WALBRO WYL
Système d'allumage type	Allumage transistorisé
Bougie d'allumage type	NGK CMR4A

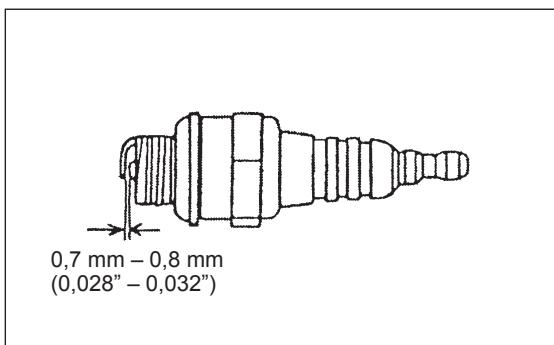

Distance entre les électrodes mm	0,7 - 0,8
Carburant	Essence automobile
Huile moteur	SAE 10W-30 huile de classification API, classe SF ou supérieure (moteur automobile à 4 temps)

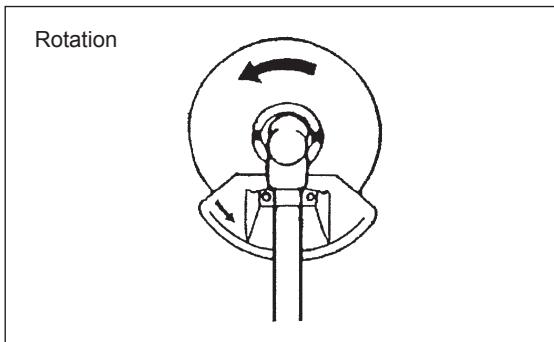

Outils de coupe (diamètre de la lame de coupe) mm	305 (avec trois lames)
Rapport de transmission	13/19

EBH341U

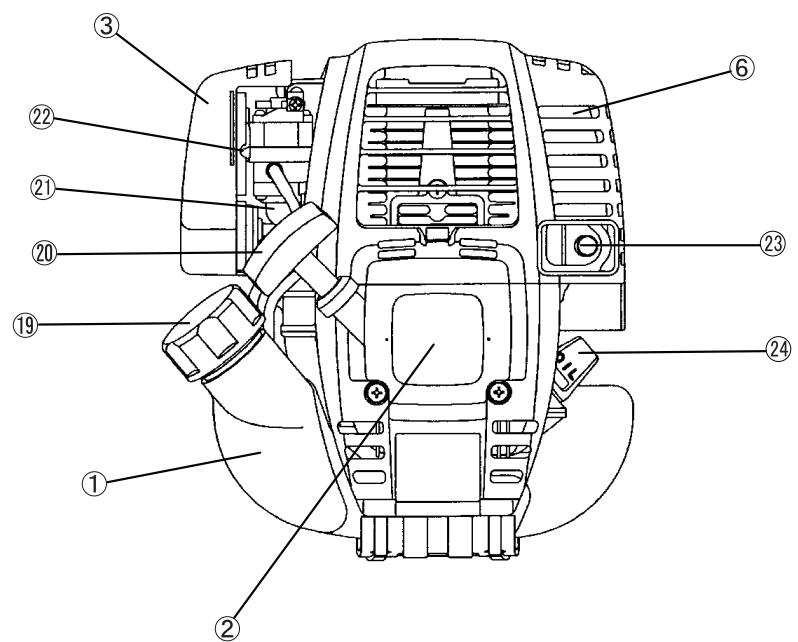

F	DÉSIGNATION DES PIEÇES
1	Réserveur d'essence
2	Démarreur à rappel
3	Filtre à air
4	Commutateur (marche/arrêt)
5	Bougie d'allumage
6	Silencieux d'échéppement
7	Carter d'embrayage

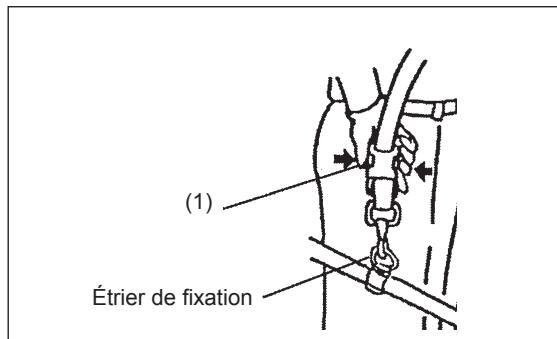

9	Étrier de fixation
10	Poinnée
11	Levier d'accélérateur
12	Câble de commande
13	Axe

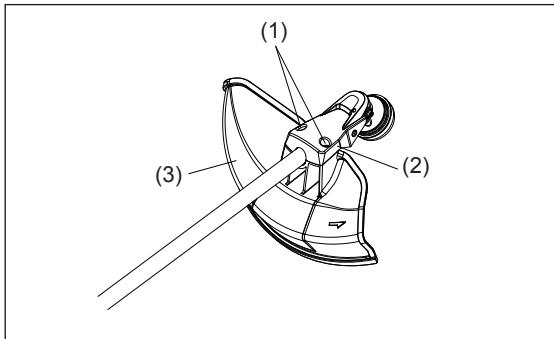

14	Protecteur
15	Carter d'engrenage/Carter de la tête
16	Support de la poignée
17	Lame de coupe
18	Tête à fils nylon
19	Bouchon du réservoir d'essence
20	Poignée de démarrage
21	Pompe d'amorçage
22	Levier d'étrangleur
23	Tuyau d'échéppement

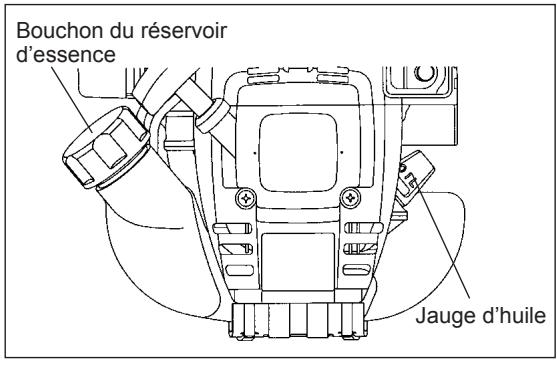

24	Jauge d'huile

Montage de la poignée

ATTENTION: Avant de manipuler la débroussailleuse thermique à essence, coupez toujours le moteur et retirez le connecteur de la bougie d'allumage!

Portez toujours des gants de protection!

ATTENTION: Ne démarrez la débroussailléeuse thermique à essence qu'après l'avoir entièrement assemblée.

Pour les machines avec guidon

• Desserrez la molette (1).
• Placez le guidon (4) entre la pièce de serrage (2) et le support (3).
• Réglez le guidon (4) à un angle qui permet une position de travail confortable et fixez-le solidement en serrant la molette (1) à la main.

ATTENTION: N'oubliez pas de monter le ressort (5).

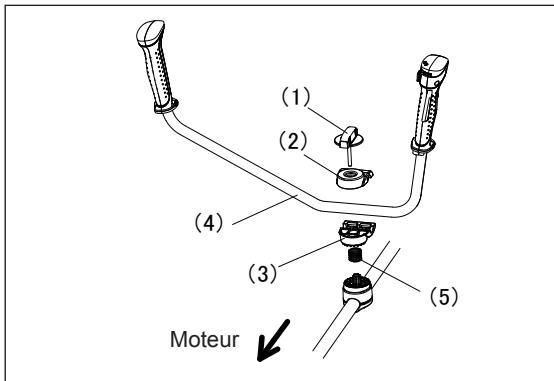

Pour les machines avec poignée arceau

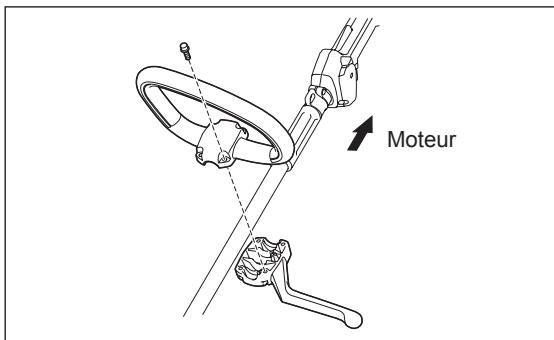

• Fixez une barre de retenue sur le côté gauche de la machine et à la poignée pour la protection de l'opérateur.
• Ne placez pas la poignée arceau trop près de la poignée de commande. Laissez au moins 250 mm entre la poignée arceau et la poignée de commande.

(Un collier de séparation est fourni dans ce but.)

Montage du protecteur

Afin de respecter les consignes de sécurité en vigueur, vous ne devez utiliser que les ensembles outil/protecteur indiqués dans le tableau.

Veillez à utiliser des lames de coupe ou une tête à fils nylon MAKITA.

• La lame de coupe doit être correctement polie, et n’était ni craquelée, ni brisée. Si la lame de coupe heurte une pierre en cours de fonctionnement, coupe le moteur et vérifie immédiatement l’état de la lame.
• Réaffûtez ou remplacez la lame de coupe toutes les trois heures.
• Si la tête à fils nylon heurte une pierre en cours de fonctionnement, coupez le moteur et vérifiez immédiatement l'état de la tête à fils nylon.

ATTENTION: Le protecteur adéquat doit toujours être installé, pour votre propre sécurité et afin de vous conformer à la réglementation sur la prévention des accidents. Vous ne devez pas faire fonctionner la machine si la gaine n'est pas en place. Le diamètre extérieur de la lame de coupe doit être de 255 mm (10"). Les lames de coupe avec un diamètre extérieur de 305 mm ou 12 pouces ne peuvent être utilisées que pour celles avec trois lames.

Lame métallique

Protecteur pour lames métalliques

Tête à fils nylon

Protecteur pour tête à fils nylon

• Si vous utilisez une lame métallique, fixez le protecteur (3) à la pièce de serrage (2) avec deux boulons M6 x 30 (1).

REMARQUE: Serrez de la même façon les boulons croisés et gauche afin qu'il y ait le même écart entre la pièce de serrage (2) et le protecteur (3).

Dans le cas contraire, le protecteur pourrait ne pas fonctionner normalement.

• Si vous nevez utiliser des fils nylon, veillez à monter le protecteur des fils nylon (4) sur le protecteur des lames métalliques (3). Montez le protecteur des fils nylon (4) en le faisant coulisser en place à partir du bord du protecteur des lames métalliques (3), comme illustré.
• Retirez l'adhésif des fils nylon, sur le protecteur des fils nylon (4).

ATTENTION: Veillez à enfonceer le protecteur des fils nylon (4) jusqu'à ce qu'il soit bien en place.

Veillez à ne pas vous blesser avec les fils nylon.

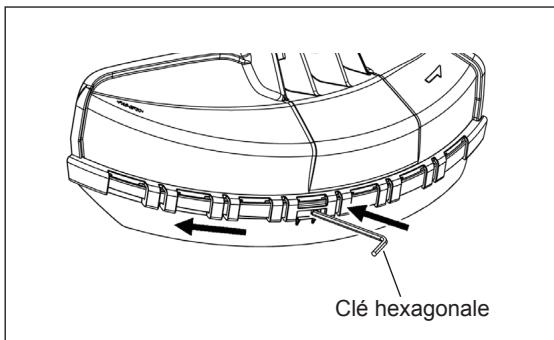

• Pour retirer le protecteur des fils nylon (4), insérez une clé hexagonale dans l'entaille du protecteur des lames métalliques (3) et poussez vers l'intérieur, tout en faisant coulisser le protecteur des fils nylon (4).

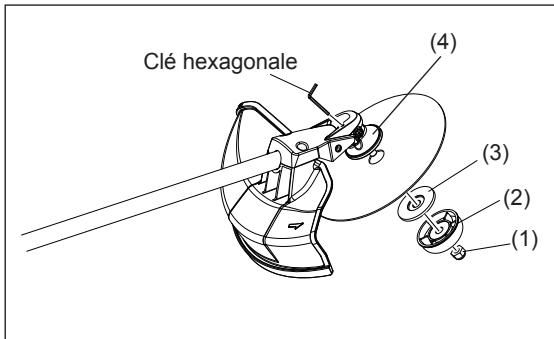

Montage de la LAME de COUPE ou de la tête à FILS NYLON

Retournez la machine pour remplacer facilement la lame de coupe ou la tête à fils nylon.

• Insérez la clé hexagonale dans le trou du carter d'engrenage et serrez la rondelle d'appui (4) jusqu'à ce qu'elle se bloque.
• Desserrez l'écrou (1) (vers la gauche) avec la clé à douille, puis retirez l'écrou (1), le manchon (2) et la rondelle de serrage (3).

Montage de la lame de coupe

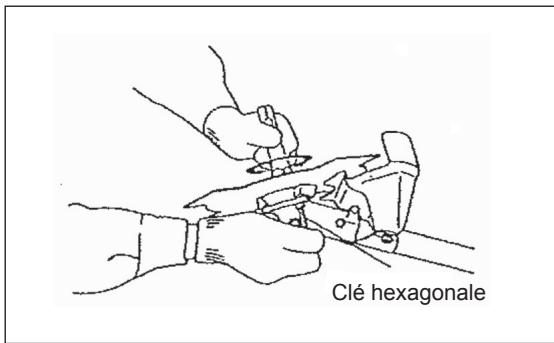

Avec la clé hexagonale restée en place.

Montez la lame de coupe sur l'axe de façon à ce que le guide de la rondelle d'appui (4) s'insère dans l'alésage central de la lame de coupe. Placez la rondelle de serrage (3), le manchon (2) et fixez la lame de coupe à l'aide de l'écrou (1).

[Couple de serrage : 13 - 23 N-m]

REMARQUE: Portez toujours des gants lorsque vous manipulez la lame de coupe.

REMARQUE: L'écrou de fixation de la lame de coupe (avec rondelle frein) est une pièce consommable.

En cas d'usure ou de déformation de la rondelle frein, remplacez l'écrou.

Montage de la tête à fils nylon

• La rondelle de serrage (3), le manchon (2) et l'écrou (1) ne sont pas nécessaires pour le montage de la tête à fils nylon. La tête à fils nylon doit être placée au-dessus de la rondelle d'appui (4).

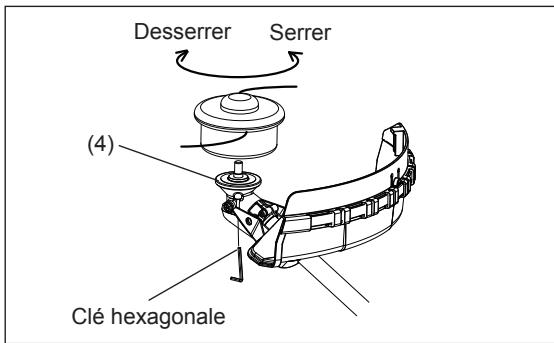

• Insérez la clé hexagonale dans le trou du carter d'engrenage et serrez la rondelle d'appui (4) jusqu'à ce qu'elle se bloque.
• Puis vissez la tête à fils nylon sur l'axe dans le sens inverse des aiguilles d'une montre.
• Retirez la clé hexagonale.
• Veillez à ce que la lame se lève vers la gauche.

Inspection et remplissage de l'huile moteur

• Procédez comme suit, une fois le moteur refroidi.
• Maintenez le moteur de niveau, retirez la jauge d'huile et assurez-vous que le niveau d'huile se trouve entre les limites supérieure et inférieure. Lorsqu'il n'y a pas suffisamment d'huile et que seule l'extrémité de la jauge peut atteindre l'huile, notamment si la jauge est insérée dans le carter du moteur sans être visée (Fig. 1), rajoutez de l'huile par l'orifice (Fig. 2).
• Pour informations, le temps de remplissage de l'huile est d'environ 15 heures (fréquence de remplissage : 15 fois).

Si l'huile change de couleur ou se mélange à des impuretés, changez-la. (Pour connaître la fréquence et la méthode de remplacement, reportez-vous à la page 48-49)

Huile recommandée: SAE 10W-30 huile de classification API, classe SF ou supérieure (moteur automobile à 4 temps)

Volume d'huile : environ 0,1 I

Remarque : Si le moteur n'est pas de niveau, l'huile peut se répandre dans le moteur et nécessiter un nouveau remplissage trop fréquent.

Si vous mettez trop d'huile, elle peut être souillée ou s'enflammer en dégageant une fumée blanche.

Remarque 1 concernant le changement d'huile : « jauge d'huile

• Retirez la poussière ou les impuretés au niveau de l'orifice de replissage d'huile, puis détachez la jauge d'huile.
• Veillez à maintenir la jauge d'huile loin du sable ou de la poussière. Le sable ou la poussière adhérant à la jauge d'huile pourrait perturber la circulation de l'huile ou entraîner une usure des pièces moteur, cela provoquerait des problèmes.
• Pour garantir la propreté de la jauge d'huile, il est recommandé de l'insérer dans le couvercle du moteur en la tenant par sa poignée, comme indiqué sur la Fig. 3.

Fig. 1

Fig. 2

Fig. 3

(1) Maintenez le moteur de niveau et détachez la jauge d'huile. (2) Versez de l'huile jusqu'au bord de l'orifice de remplissage. (Reportez-vous à la Fig. 2). Versez l'huile à l'aide du flacon de remplissage de lubrifiant. (3) Serrez bien la jauge d'huile. Une jauge d'huile insuffisamment serrée peut fuir.

Remarque 2 concernant le changement d'huile : « si l'huile déborde

• Si l'huile déborde entre le réservoir d'essence et le corps du moteur, elle sera aspirée par l'orifice d'admission d'air de refroidissement et contaminera le moteur. Veillez à essuyer l'excédent d'huile avant de démarrer la machine.

Manipulation de l'essence

Veillez nez manipuler l'essence avec une extrême précaution. L'essence peut contenir des substances telles que des solvants. Veillez nez procéder au remplissage dans une pièce suffisamment ventilée ou en plein air. Tenez-vous éloigné de l'essence et évitez d'en inhaler les vapeurs. Si l'essence entre en contact plusieurs fois ou pendant longtemps avec votre peau, vous pourriez souffrir de sécheresse cutanée, entraînant maladies de peau ou allergies. En cas de projection d'essence dans les yeux, rincez à l'eau claire. Si vos yeux restent irrités, consultez un médecin.

Entreposage de l'essence

Veuillez utiliser l'essence dans un délai de 4 semaines, même si vous la conservez dans un conteneur special, dans un endroit ombragé et bien ventilé.

Si vous n'utilisez pas un conteneur spécial ou si le conteneur n'est pas fermé, la qualité de l'essence pourrait être altérée.

Entreposage de la machine et remplissage du réservoir

• Entreposez la machine et son réservoir dans un endroit frais non soumis à la lumière directe du soleil.
• Ne conservez jamais l'essence dans une cabane de jardin ou un coffre de voiture.

Carburant

Le moteur est un moteur à quatre temps. Veillez à n'utiliser que de l'essence automobile (essence ordinaire ou super).

Remarques concernant l'essence

• N'utilise jamais une essence mélangée avec de l'huile moteur. Cela pourrait entraîner une accumulation excessive de carbone ou des problèmes mécaniques.
• L'utilisation d'une huile altérée entraînera un démarrage difficile.

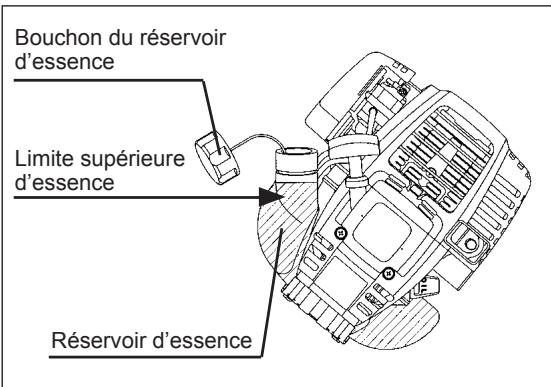

Interdits

Essence utilisée : Essence automobile (sans plomb)

• Dévissez légèrement le bouchon du réservoir afin qu'il n'y ait aucune différence de pression atmosphérique.
• Otez le bouchon du réservoir, remplissez ce dernier et évacuez l'air en inclinant le réservoir pour que l'orifice de remplissage soit orienté vers le haut. (Ne remplissez jamais à ras bord.)
• Essuyez bien le pourtour du bouchon du réservoir pour éviter que des substances étrangères ne pénètrent à l'intérieur du réservoir d'essence.
• À proche le remplissage, veillez à bien serrer le bouchon du réservoir.
• Si le bouchon du réservoir présente un defaulted ou est endommagé, remplacez-le.
• Le bouchon du réservoir est un produit consommable, il doit donc être remplacé tous les deux ou trois ans.

Fixation de la sangle d'épaule

• Réglez la longueur de la sangle de façon à ce que la lame de coupe reste parallèle au sol.

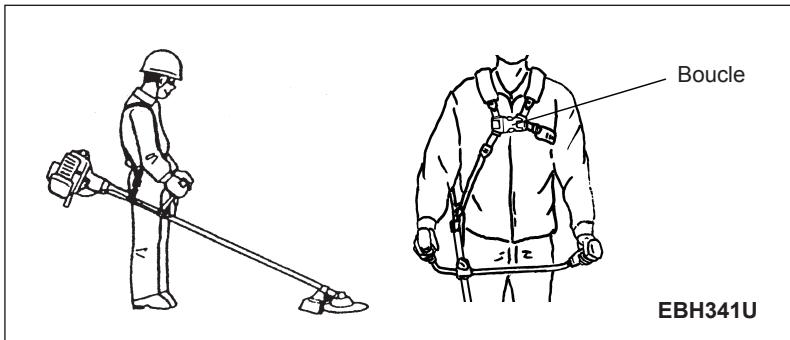

Pour le modèle EBH341U

REMARQUE: Attention à ce que vos vêtements ou autres objets ne soient pas emprisonnés dans la boucle.

Pour le modèle EBH341L

• En cas d'urgence, appuyez sur les entailles (1) de chaque côté, vous pourrez alors vous libérer de la machine. Veillez à garder le contrôle de la machine à ce moment précis. Ne laissez pas la machine se retourner vers vous ou vers une personne proche de vous.

AVERTISSEMENT: Si le contrôle de la machine venait à vous échapper totalement, vous pourriez vous blesser très grièvement ou même trouver la MORT.

Pour le modèle EBH341U

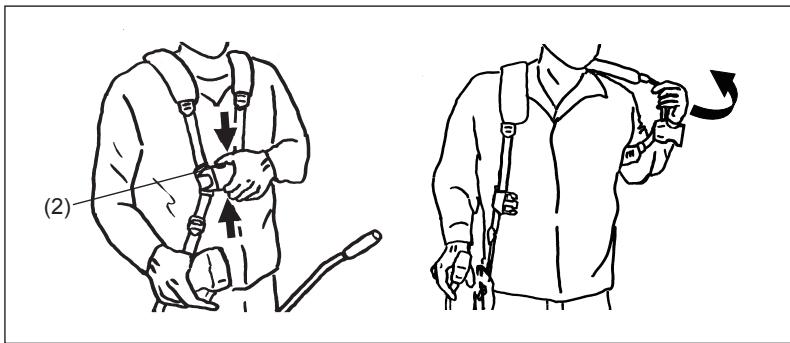

• En cas d'urgence, appuyez sur les entailles (2) de chaque côté, vous pourrez alors vous libérer de la machine. Veillez à garder le contrôle de la machine à ce moment précis. Ne laissez pas la machine se retourner vers vous ou vers une personne proche de vous.

AVERTISSEMENT: Si le contrôle de la machine venait à vous échapper totalement, vous pourriez vous blesser très grièvement ou même trouver la MORT.

Remarques concernant le fonctionnement et l'arrêt de la machine

Respectez la réglementation sur la prévention des accidents en vigueur!

Démarrage

Allez à au moins 3 mètres du lieu de remplissage du réservoir. Placez la débroussailleuse thermique à essence sur une portion de sol nette en veillant à ce que l'outil de coupe n'entre pas en contact avec le sol ou tout autre objet.

Démarrage à froid

1) Posez la machine sur une surface plane.

2) Basculez le commutateur marche/arrêt (1) sur FONCTIONNEMENT. 3) Levier d'étrangleur

Fermez le levier d'étrangleur.

Ouverture de l'étrangleur :

• Fermeture totale à froid ou lorsque le moteur est froid.
• Ouverture totale ou partielle au redémarrage immédiatement après l'arrêt.

4) Pompe d'amorçage

Continuez à appuyer sur la pompe d'amorçage jusqu'à ce que l'essence pénètre à l'intérieur. (En général, l'essence pénètre dans la pompe d'amorçage au terme de 7 à 10 pressions.)

Si vous appuyez trop sur la pompe d'amorçage, un excédent d'essence retourne dans le réservoir.

Lanceur à rappel

Tirez délicatement sur la poignée de démarrage jusqu'à ce que cela devienne difficile (point de compression). Relâchez la poignée de démarrage puis tirez dessus fermement.

Ne tirez jamais la corde à fond. Une fois la poignée de démarriage tirée, ne la relâchez pas immédiatement. Raccompagnez la poignée de démarriage jusqu'à sa position d'origine.

6) Levier d'étrangleur

Lorsque le moteur démarre, ouvrez le levier d'étrangleur.

• Ouvrez progressivement le levier d'étrangleur tout en vérifiant le fonctionnement du moteur. Veillez ensuite à ouvrir le levier d'étrangleur à fond.
• N'ouvre jamais le levier d'étrangleur d'un coup à froid ou lorsque le moteur est refroidi. Cela pourrait couper le moteur.

7) Réchauffage

Poursuivez le réchauffage pendant 2 à 3 minutes.

Remarque : - Si vous tirez plusieurs fois sur la poignée de démarrage alors que le levier d'étrangleur reste en position « FERMER », le moteur démarrera difficilement en raison d'une admission d'essence excessive. - En cas d'admission d'essence excessive, retirez la bougie d'allumage et tirez lentement sur la poignée de démarrage afin de supprimer l'excédent d'essence. Vous pouvez aussi sécher l'électrode de la bougie d'allumage.

Attention en cours de fonctionnement :

Si le levier d'accélérateur est complètement ouvert en fonctionnement à vide, la rotation du moteur augmente jusqu'à 10 000 min ^-1 ou davantage. Ne faites jamais fonctionner le moteur à une vitesse supérieure à celle requise et à une vitesse approximative de 6 000 à 8 500 min ^-1.

B: Démarrage après le réchauffage

1) Appuyez plusieurs fois sur la pompe d'amorçage. 2) Maintenez le levier d'accélérateur en fonctionnement de ralenti. 3) Tirez fermement sur le lanceur à rappel. 4) Si le démarrage du moteur se révèle difficile, ouvrez l'étrangleur d'environ 1/3. Faites attention à la lame de coupe qui pourrait s'emettre en mouvement.

Attention en cours de fonctionnement

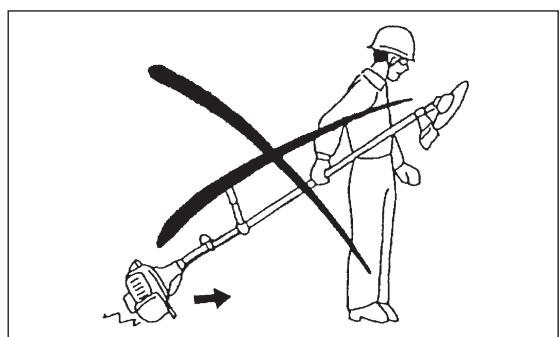

Si vous faites fonctionner le moteur en le plaçant à l'envers, le silencieux pourrait émettre de la fumée blanche.

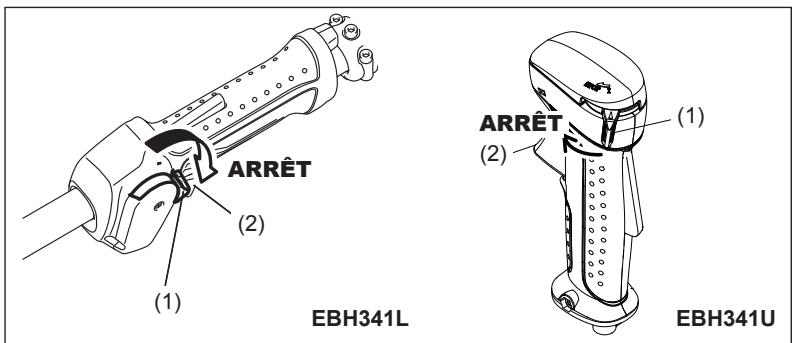

Arrêt

1) Relâchez complètement le levier d'accélérateur (2), puis une fois que le régime moteur a baissé, basculez le commutateur marche/arrêt sur ARRÊT, cette coupure du moteur. 2) La tête de coupe peut ne pas s'arrêter immédiatement, attendez qu'elle s'arrête complètement.

Fonctionnement du levier d'accélérateur

Tout en tenant le corps du levier d'accélérateur (avec le levier de sécurité enclenché), tirez le levier d'accélérateur pour augmenter la rotation du moteur. Relâchez le levier d'accélérateur, et le moteur fonctionnera de nouveau au ralenti.

Lorsque vous retirez votre main du corps du levier d'accélérateur, le levier de sécurité revient automatiquement en place. Le levier d'accélérateur ne peut donc pas être tiré par erreur.

Réglage de la rotation du moteur

Lors du réglage de la rotation du moteur avec le levier d'accélérateur ouvert à fond, tournez le cadran de réglage du levier. Tourner le cadran dans le sens des aiguilles d'une montre entraîne la réduction de la rotation du moteur. Tourner le cadran dans le sens inverse des aiguilles d'une montre entraîne l'augmentation de la rotation du moteur.

Réglage de la rotation à FAIBLE vitesse (ralenti)

Si vous devez régler la rotation à faible vitesse (ralenti), utilisez la vis de réglage du carburateur.

Vérification de la rotation à FAIBLE vitesse

• Réglez la rotation à faible vitesse sur 3 000 min^-1. Si vous devez changer la vitesse de rotation, utilisez la vis de réglage (illustration ci-contre), avec un tournevis cruciforme.
• Pour augmenter la rotation du moteur, tournez la vis de réglage vers la droite. Pour diminuer la rotation du moteur, tournez la vis de réglage vers la gauche.
• Le carburateur est réglé généralement à l'usine. Si un réglage supplémentaire est nécessaire, veuillez contacter un technicien/agéré.

Attention:

Les outils de coupe mentionnés ci-dessous doivent être réaffutés par un professionnel agréé. Le réaffutage manuel déséquilibrera l'outil de coupe, entraînant vibrations et dommages au niveau de l'équipement. lame de coupe

Un réaffutage et un équilibrage professionnels vous sont fournis par des techniciens/agréés.

Remarque:

Afin de réduire le délambda entre deux réparations, vous pouvez retourner la lame de coupe, jusqu'à ce que les deux tranchants soient abimés.

Tête à FILS NYLON

La tête à fil nylon est une double tête de débroussaillarde thermique à essence dotée d'une bobine à réajustement automatique par frappe au sol. La tête à fil nylon déploie la longueur de fil nylon adequate en fonction des changements de force centrifuge provoqués par l'augmentation ou la diminution du régime moteur. Toutefois, pour couper plus efficacement de l'herbe ouple, cognez la tête à fil nylon contre le sol afin de déployer davantage de fil comme indiqué dans la section ci-dessous.

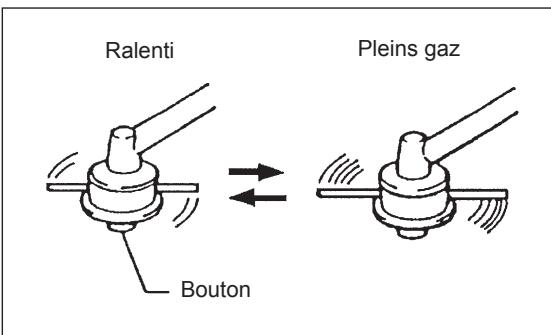

Fonctionnement

Augmentez la vitesse de la tête à fils nylon à environ 6000 min⁻¹. La faible vitesse (moins de 4 800 min⁻¹) ne convient pas car le fil nylon ne se déploiera pas correctement. - La zone de coupe la plus efficace est indiquée par des hachures.

Si le fil nylon ne se déploie pas automatiquement, procédez comme suit :

1. Relâchez le levier d'accélérateur pour permettre au moteur de ralenti puis appuyez à fond sur le levier d'accélérateur. Répétez cette procédure jusqu'à ce que le fil nylon se déploie suffisamment.
2. Si le fil nylon est trop court pour se déployer automatiquement avec la procédure ci-dessus, cognez le bouton de la tête à fils nylon contre le sol pour déployer le fil.
3. Si le fil nylon ne se déploie pas avec la procédure 2, rembobinez/remplacez-le en procédant comme indiqué à la section « Remplacement du fil nylon »

Remplacement du fil nylon

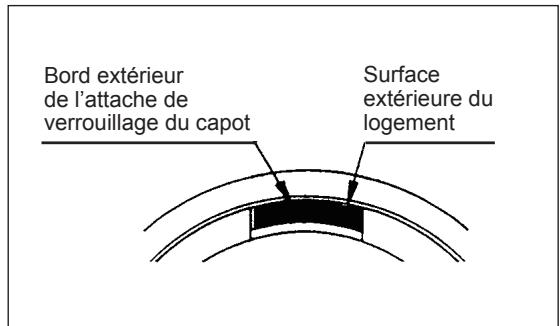

1. Retirez le capot du logement, en appuyant sur les deux attaches de verrouillage situées à l'opposé l'une de l'autre sur les côtés du logement.
2. Retirez la molette d'attache et la bobine du logement.
3. Placez chaque extrémité de deux lignes de coupe dans les trous les plus centraux de l'encoche sur l'un des plateaux extérieurs de la bobine. Placez les lignes entre chaque fente des plateaux de la bobine.
4. Enroulez bien les lignes dans la direction indiquée par la flèche vers la gauche (LH) sur le plateau. Ne croisez pas les lignes.
5. Laissez environ 100mm (3 -15/16") de fil non enroulés, l'extrémité dépassant temporairement des entailles sur le côté de la bobine.
6. Placez la molette d'attache dans le centre du logement, de sorte qu'elle puisse se déplacer vers le haut ou vers le bas librement selon l'allongement du dessort. Placez la bobine dans le logement, en alignant les dents de la bobine et de la molette d'attache alternativement comme des engrenages.

1. Placez les lignes de coupe dans l'encoche des œillets.
2. Placez le couvercle dans le logement, en alignant les attaches sur le capot et les fenêtres sur le logement. Assurez-vous que le capot est bien placé dans le logement. Le bord extérieur de l’attache de verrouillage du capot et la surface extérieure du logement doivent avoir la même circonférence.

Instructions d'entretien

ATTENTION: Avant de manipuler la débroussailleuse thermique, coupez toujours le moteur et retirez le bouchon de la bougie d'allumage (voir « Vérification de la bougie d'allumage »).

Portez toujours des gants de protection !

Afin de garantir un long délai entre deux réparations et d'éviter tout dommage à l'équipement, effectuez régulièrement les procédures de réparation suivantes.

Vérification et entretien quotidiens

• Avant utilisation, vérifie s'il y a des vis desserrées ou des pièces manquantes sur la machine. Soyez particulièrement vigilant avec les lames de coupe ou tête à fils nylon qui doivent être bien serrées.
• Avant utilisation ées. Nettoyez-les si nécessaire.
• Procédez comme suit quotidiennement après utilisation :
• Nettoyez l'extérieur de la débroussailleuse thermique et inspectez d'éventuels dommages.
• Nettoyez le filtre à air. Lorsque vous travaillez dans une atmosphère très poussiéreuse, nettoyez le filtre plusieurs fois par jour. Vérifiez d'éventuels dommages au niveau de la lame de coupe ou de la tête à fils nylon et veillez à ce qu'elles soient correctement montées. Assurez-vous qu'il y a une différence suffisante entre la vitesse de ralenti et la vitesse d'embrayage pour être sûr que l'outil de coupe ne rouge pas lorsque le moteur est au ralenti (si nécessaire, réduisez la vitesse de ralenti).

Si l'outil continue à fonctionner en vitesse de ralenti, consultez votre technicien agréé le plus proche.

• Vérifiez le fonctionnement du commutateur marche/arrêt, du levier de sécurité, du levier de commande et du bouton de verrouillage.

Reemplacement de l'huile moteur

L'huile moteur usagée raccourcira grandement la durée de vie des pièces coulissantes et rotatives. Veillez à vérifier la fréquence et le nombre des remplacements.

ATTENTION: En général, le corps du moteur et l'huile moteur restent chauds immédiatement après l'arrêt du moteur. Lorsque vous remplacez l'huile moteur, vérifiez que le corps du moteur et l'huile ont suffisamment refroidi. Sinon, vous risquez de vous brûler.

Remarque: Si vous mettez trop d'huile, elle peut être souillée ou s'enflammer en dégageant une fumée blanche.

Fréquence de remplacement: Au début, toutes les 20 heures de fonctionnement, puis toutes les 50 heures de fonctionnement Huile recommandée: SAE10W-30 huile de classification API, classe SF ou supérieure (moteur automobile à 4 temps)

Pour le remplacement, procédez comme suit.

1) Assurez-vous que le bouchon du réservoir est bien serré. 2) Otez la jauge d'huile. Tenez la jauge d'huile loin de toute poussière ou impureté.

3) Placez un chiffon ou papier usage près de l'orifice de remplissage.

4) Détachez la jauge d'huile, vidangez-la en basculant le corps vers l'orifice de remplissage.

Vidangez l'huile dans un récipient en vue de la mise au rebut.

5) Maintenez le moteur de niveau et versez la nouvelle huile jusqu'au bord de l'orifice de remplissage.

Pour le remplissage, utilisez un flacon de remplissage de lubrifiant.

6) APRÈS le remplissage, serrez bien la jauge d'huile. Une jauge d'huile insuffisamment serrée peut fuir.

Remarques concernant l'huile

• Ne déversez jamais l'huile usagée dans une poubelle, sur le sol ou dans une canalisation. La mise au rebut de l'huile usagée est réglementée par la loi. Vous devez conformer aux lois et réglementations en vigueur. En cas de doute, contactez un technicien/agréé.
• L'huile se détériore même si elle n'est pas utilisée. Procédez fréquemment à une inspection et à un remplacement (remplacez-la tous les 6 mois).

Fréquence de nettoyage et d'inspection: quotidienne (toutes les 10 heures de fonctionnement)

• Fermez complètement le levier d'étrangleur, et tenez le carburateur loin de toute poussière ou impureté.
• Retirez les boulons de fixation du cache du filtre à air. Tirez la partie inférieure du cache et ôtez le cache.
• Si de l'huile adhère à l'élément (éponge), pressez-le bien.
• En cas de contamination importante :

1) Retirez l'élément (éponge), plongez-le dans de l'eau chaude ou de l'eau additionné d'un détergent neutre, puis séchez-le complètement. 2) Nettoyez l'élément (feutre) avec de l'essence, puis séchez-le complètement.

• Avant de replacer l'objet, veillez à le sécher complètement. Un séchage insuffisant de l'objet peut entraîner des problèmes de démarrage.
• À l'aide d'un chiffon, essuyez l'huile sur le cache du filtre à air et la plaque du reniflard.
• Immédiatement après le nettoyage, fixez le cache du filtre et serrez-le à l'aide des boulons de fixation. (Lorsque vous le remontez, engagez d'abord la tranche supérieure puis la tranche inférieure.)

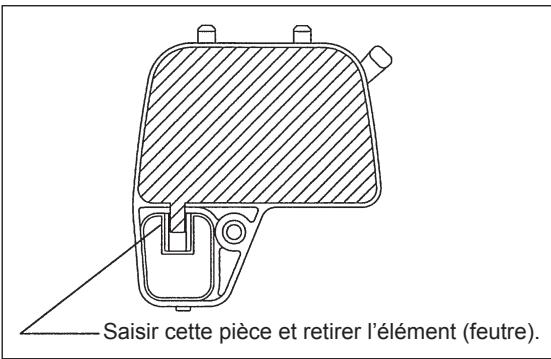

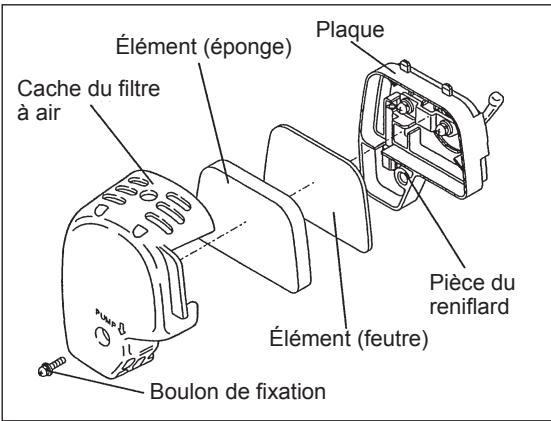

Remarques concernant la manipulation de l'élément du filtre à air

• Nettoyez l'élément plusieurs fois par jour, en cas d'adhérence excessive de poussière.
• Si vous continuez à utiliser l'élément sans nettoyer l'huile qui se trouve dessus, l'huile pourrait déborder du filtre à air et être contaminée.

Verification de la BOUGIE d'allumage

• Utilisez uniquement la clé universelle fournie pour retirer ou installer la bougie d'allumage.
• L'écart entre les deux électrodes de la bougie d'allumage doit être de 0,7 - 0,8 mm (0,028" - 0,032"). Si l'écart est trop important ou pas assez, ajustez-le. Si la bougie d'allumage est obstruée ou encrassée, nettoyez-la bien ou remplacez-la.

ATTENTION: Ne touchez jamais le connecteur de la bougie d'allumage lorsque le moteur fonctionne (danger de choc électrique à haute tension).

Lubrification du CARTER d'engrenage

• Lubrifiez le carter d'engrenage (Shell Alvania 2 ou équivalent) par l'orifice de lubrication toutes les 30 heures. (Le lubrifiant MAKITA est disponible auprès de votre vendeur MAKITA.)

Avertissement : produits inflammables strictement interdits

Fréquence de nettoyage et d'inspection : Mensuelle (toutes les 50 heures de fonctionnement)

Hauteur d'aspiration dans le réservoir d'essence

• Le filtre à carburant (1) de la hauteur d'aspiration permet de filtrer l'essence nécessaire au carburateur.
• Une inspection visuelle périodique du filtre à carburant doit être effectuée. Pour cela, ouvrez le bouchon du réservoir et tirez la hauteur d'aspiration par l'orifice du réservoir à l'aide d'un crochet métallique. Les filtres qui sont solidifiés, encrassés ou obstrués doivent être remplacés.
• Si l'alimentation en essence est insuffisante, vous pourriez dépasser la vitesse maximale admissible. Il est donc important de remplacer le filtre à carburant au moins tous les trois mois afin de garantir une bonne arrivée d'essence dans le carburateur.

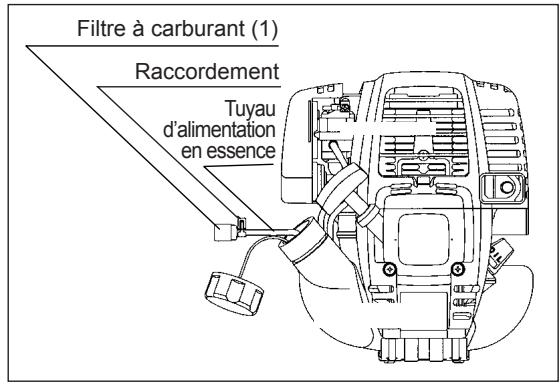

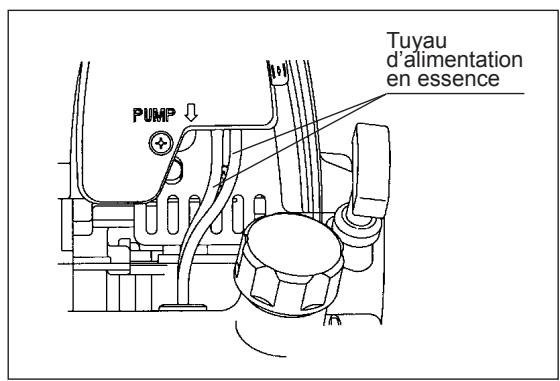

Reemplacement du TUYAU d'alimentation en essence

Fréquence de nettoyage et d'inspection : Quotidienne (toutes les 10 heures de fonctionnement)

Remplacement : Annuelle (toutes les 200 heures de fonctionnement)

Remplacez chaque année le tuyau d'alimentation en essence,

indépendamment de la fréquence de fonctionnement. Une fuite d'essence peut provoquer un embrasement.

Si vous détectez une fuite lors de l'inspection, remplacez immédiatement le tuyau d'huile.

Inspection des boulons, écrous et VIS

• Resserrez les boulons, écrous, etc. desserrés.
• Vérifiez d'éventuelles fuites d'essence et d'huile.
• Remplacez les pièces endommagées pour un fonctionnement en toute sécurité.

Nettoyage des PIECES

• Veillez toujours à la propreté du moteur.
• Tenez les ailettes du cylindre loin de toute poussière ou impureté. La poussière ou les impuretés adhérant aux ailettes entraîneront un grippage du piston.

Reemplacement des JOINTS et garnitures

Lorsque vous reassemblez le moteur après l'avoir démonté, veillez à replacer les joints et les garnitures.

Tout entretien ou réglage non mentionné et décrit dans le présent manuel ne doit être effectué que par un technicien agréé.

AVERTISSEMENT : Pour vidanger l'essence, coupez le moteur et attendez qu'il refroidisse. Le moteur reste chaud après l'arrêt, il y a des risques de brûlures et d'embrasement.

ATTENTION : Lorsque la machine demeure inutilisée pendant une période prolongée, vidangez entièrement le réservoir d'essence et le carburateur, puis reposez-les dans un endroit propre et sec.

• Vidangez le réservoir d'essence et le carburateur en procédant comme suit :

1) Retirez le bouchon du réservoir d'essence et vidangez totally le réservoir. Retirez toute substance étrangère restée eventuelle dans le réservoir. 2) Ôtez le filtre à carburant par l'orifice de remplissage à l'aide d'un câble. 3) Appuyez sur la pompe d'amorçage jusqu'à ce que l'essence soit vidangée puis vidangez l'essence entrant dans le réservoir. 4) Replacez le filtre sur le réservoir d'essence et serrez bien le bouchon du réservoir. 5) Puis continuez à faire fonctionner le moteur jusqu'à ce qu'il s'arrête.

• Retirez la bougie d'allumage et versez quelques gouttes d'huile moteur dans l'orifice de la bougie. Tirez doucement sur la poignée de démarriage pour que l'huile moteur se repande dans le moteur, et placez la bougie d'allumage. Fixez le cache de la lame de coupe.
• Lorsque vous entreposez la machine, maintenez-la à l'horizontale ou à la verticale avec le bord de la lame orienté vers le haut. (Dans ce dernier cas, veillez bien à ce que la machine ne tombe pas.) N'entreposez jamais la machine avec le bord de la lame de coupe orienté vers le bas. Cela pourrait entraîner une fuite de lubrifiant.
• Conservez l'essence vidangée dans un conteneur spécial, dans un endroit ombragé et bien ventilé.

Attention après une entreprise de longue durée

• Avant de démarrer la machine après un arrêt prolongé, veillez à remplacer l'huile (reportez-vous à la page 47). L'huile se détériore lorsque la machine demeure inutilisée.

Emplacement des défaillances

Défaillance	Système	Observation	Cause
Le moteur ne démarre pas ou difficilement	Système d'allumage	Allumage OK	Défaillance au niveau de l'alimentation en essence ou du système de compression, défaut mécanique
		Pas d'allumage	Commutateur basculé sur ARRÊT, défaut de câblage ou court-circuit, bougie d'allumage ou connecteur défectieux, module d'allumage défectieux
	Alimentation en essence	Réserveur plein	Position de l'étrangleur incorrecte, carburateur défectieux, tuyau d'alimentation en essence vrillé ou obstrué, essence encrassée
	Compression	Aucune compression au démarrage	Joint inférieur du cylindre défectieux, joints du vilebrevin endommagés, garnitures du cylindre ou du piston endommagées ou mauvaise étanchérique de la bougie d'allumage
	Défaut mécanique	Démarreur non engagé	Ressort du démarreur cassé, pièces cassées à l'intérieur du moteur
Problèmes de démarrage à chaud		Réserveur plein, allumage correct	Carburateur encrassé, doit être nettoyé
Le moteur démarre mais se coupe ensuite	Alimentation en essence	Réserveur plein	Réglage du ralenti incorrect, carburateur encrasséÉvent du réservoir d'essence défectieux, tuyau d'alimentation en essence sectionné, défaut de câblage ou commutateur basculé sur ARRÊT
Performances insuffisantes	Plusieurs systèmes peuvent être concernés	Ralenti du moteur faible	Filtre à air encrassé, carburateur encrassé, silencieux obstrué, tuyau d'échéappement du cylindre obstrué

Élement Temps de fonctionnement		Avant fonctionnement	Après lubrification	Quotidien (10 h)	30 h	50 h	200 h	Arrêt/ Pause	P correspondante
Huile moteur	Inspector/ Nettoyer	○							42
	Remplacer					○*1			48
Serrage des pièces (boulon, écrou)	Inspector	○							51
Réserveur d'essence	Nettoyer/ Inspector	○							—
	Vidange de l'essence							○*3	52
Levier d'accéléateur	Vérifier		○						—
Commutateur d'arrêt	Vérifier		○						45
Lame de coupe	Inspector	○		○					40
Rotation à faible vitesse	Inspector/ Régler			○					46
Filtre à air	Nettoyer			○					50
Bougie d'allumage	Inspector			○					50
Tuyau d'air de refroidissement	Nettoyer/ Inspector			○					51
Tuyau d'alimentation en essence	Inspector			○					51
	Remplacer						◎*2		—
Lubrification du carter d'engrenage	Remplir				○				50
Filtre à carburant	Nettoyer/ Remplacer					○			51
Écart entre la valve d'admission d'air et la valve d'évacuation d'air	Régler						◎*2		—
Tube de graissage	Inspector						◎*2
Révision du moteur							◎*2		—
Carburateur	Vidange de l'essence							○*3	52

1 Procédez à un premier remplacement après 20 heures de fonctionnement. 2 Pour l'inspection des 200 heures de fonctionnement, consultez un technicien/agréé ou un vendeur. 3 À la vidange du réservoir d'essence, continuez à faire fonctionner le moteur et vidangez l'essence du carburateur.

Dépannage

Avant de demander une réparation, procédez vous-même à une vérification. En cas d'anomalie, contrôlez votre machine conformément à la description du présent manuel. N'altérez ni de démontez jamais une pièce d'une autre façon. Pour les réparations, contactez un technicien agréé ou un vendeur local.

Anomalie	Cause probable (dysfonctionnement)	Solution
Le moteur ne démarre pas	Impossible d'actionner la pompe d'amorçage	Appuyer 7 à 10 fois
	Vitesse insuffisante de tirage de la corde du démarreur	Tirer fermement
	Pas assez d'essence	Ajouter de l'essence
	Filtre à carburant obstrué	Nettoyer
	Tuyau d essence sectionné	Réparer le tuyau d'essence
	Essence usageée	L'essence usageée perturbe le démarriage. La replacer. (Remplacement recommendé : 1 mois)
	Aspiration d essence excessive	Basculer le levier d'accéléateur de vitesse moyenne à grande vitesse, puis tirer la poignée de démarriage jusqu'àu démarage du moteur. Une fois le moteur démarré, la rotation de la lame de coupe commence. Faire très attention à la lame de coupe. Si le moteur ne démarre toujours pas, retirer la bougie d'allumage, sécher l'électrode puis les réassemblier. Démarrer comme indiqué.
	Capuchon de la bougie détaché	Fixer fermement
	Bougie d'allumage encrassée	Nettoyer
	Jeu anormal de la bougie d'allumage	Régler le jeu
	Autre anomalie de la bougie d'allumage	Remplacer
	Anomalie du carburateur	Demander une inspection et un entretien.
	Impossible de tirer la corde du démarreur	Demander une inspection et un entretien.
	Anomalie du système d'entrainment	Demander une inspection et un entretien.
Le moteur s'arrête rapidement La vitesse du moteur n'augmente pas	Réchauffage insuffisant	Procéder au réchauffage
	Levier d'étrangleur basculé sur « FERMER » même si le moteur est réchauffé.	Basculer sur « OUVRIR »
	Filtre à carburant obstrué	Nettoyer
	Filtre à air encrassé ou obstrué	Nettoyer
	Anomalie du carburateur	Demander une inspection et un entretien.
	Anomalie du système d'entrainment	Demander une inspection et un entretien.
La lame de coupe de tourne pas	Écrou de serrage de la lame de coupe desserré	Serrer fermement
	Brindilles prises dans la lame de coupe ou dans le capot anti-projection.	Retirer le corps étranger
	Anomalie du système d'entrainment	Demander une inspection et un entretien.
Le corps vibre de façon anormale	Lame de coupe brisée, tordue ou usée	Remplacer la lame de coupe
	Écrou de serrage de la lame de coupe desserré	Serrer fermement
	Ajustage de la pièce convexe de la lame de coupe décalée et du support de la lame de coupe.	Fixer fermement
	Anomalie du système d'entrainment	Demander une inspection et un entretien.
Arrêt immédiat du moteur	Rotation rapide en fonctionnement de ralenti	Régler
	Câble de l'étrangleur détaché	Fixer fermement
	Anomalie du système d'entrainment	Demander une inspection et un entretien.
Le moteur ne s'arrête pas	Connecteur détaché	Fixer fermement
	Anomalie du système électrique	Demander une inspection et un entretien.
Faire fonctionner le moteur au ralenti et basculer le levier d'étrangleur sur FERMER

Si le moteur ne démarre pas après le réchauffage : Si vous ne trouvez aucune anomalie au niveau des éléments vérifiés, ouvrez l'étrangleur d'environ 1/3 et démarrez le moteur.
