MODE D'EMPLOI AN923 MAKITA

Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.

GARDER CES INSTRUCTIONS POUR REFERENCE ULTÉRIÉURE.

ADVERTENCIA:

• Le fabricant se réserve le droit de modifier sans avertissement les spécifications. Note: Les spécifications peuvent varier selon les pays.

Important consignes de sécurité

USB086-1

AVERTISSEMENT: PAR MESURE DE SÉCURITÉ, DES PRECAUTIONS DE BASE DOIVENT ÉTRE PRISES LORS DE L'UTILISATION DE CET OUTIL, AFIN DE RÉDUIRE LES RISQUES DE BLESSURE. CES MESURES COMPRENNENT LES SUIVANTES :

1. Par mesure de sécurité personnelle et pour assurer une utilisation et un entretien adaptés, veuillez lire attentivement ce manuel d'instructions avant d'utiliser l'outil.
2. Portez toujours des lunettes de sécurité pour protéger vos yeux contre toute blessure au contact de la poussière ou d’un clou. Les lunettes de sécurité doivent répondre aux exigences de la norme ANSI Z87.1. AVERTISSEMENT: L'employeur a la responsabilité d'imposer le port d’un dispositif de protection des yeux aux utilisateurs des outils et à toute personne présente dans l’aire de travail.
3. Portez une protection d'oreilles pour les protéger contre le bruit, et portez un casque de sécurité. Les vêtements portés doivent être légers et ne doivent pas être amples. Veuillez boutonner ou rouler vos manches. Ne portez pas de cravate.
4. Il est dangereux de travailler trop vite ou d'appliquer une charge de travail excessive à l'outil. Manipulez l'outil avec prudence. N'utilisez

n'utilisez pas l'outil si vous avez consommé de l'alcool, des médicaments, etc.

1. Conseils généraux pour l'utilisation de l'outil :

(1) Considérez toujours que l'outil contient des clous. (2) Qu'il contienne ou non des clous, l'outil ne doit jamais être pointé vers vous-même ou vers une autre personne. (3) Ne mettez pas l'outil en marche avant qu'il ne soit fermement placé contre la pièce à travailler. (4) Respectez votre outil en tant qu'instrument de travail. (5) Évitez tout chahut. (6) L'outil ne doit jamais être saisi ou transporté avec le doigt posé sur la gachette. (7) Ne mettez jamais de clous dans l'outil alors que l'une de ses commandes est activée. (8) Ne branchez jamais l'outil sur une source d'alimentation autre que celle spécifiée dans les instructions d'utilisation et consignes de sécurité qui l'accompagnent.

1. Il ne faut jamais utiliser un outil défectueux.
2. Des étincelles s'échappent parfois de l'outil pendant son utilisation. N'utilise pas l'outil près de substances ou matériaux volatiles ou inflammables tels que l'essence, le diluant, la peinture, le gaz, les adhésifs, etc. Ils risqueraient de prendre feu, d'exploser et de causer une blessure grave.
3. enue propre et exempte de déchets. Prenez particulièrement soin d'avoir une bonne assise et une bonne position d'équilibre.
4. Seules les personnes qui participent au travail doivent se couvri enus à l'écart en tout temps.
5. Il se peut que des réglementations locales s'appliquent concernant les niveaux de bruit permis. Veuillez les respecter. Le cas échéant, des volets doivent être installés pour réduire le bruit.
6. Ne modifies pas l'objet de contact. Il permet de prévenir les déclenchements accidentels et doit donc être laissé en place. Il est également très dangereux de fixer la gachette en position de marche. Il ne faut jamais essayer d'immobiliser la gachette. N'utilise jamais un outil dont une des commandes est inutilisable, déconnectée, modifiée ou ne fonctionne pas correctement.
7. Faites fonctionner l'outil sans dépasser la pression d'air spécifiée sur sa plaque signalétique pour assurer votre sécurité et une durée de service plus longue pour l'outil. Ne dépassez jamais la pression maximale recommandée. L'outil ne doit pas être connecté à une source dont la pression potentielle dépasse 14,0 kgf/cm²G (200 PSIG).
8. Cet outil doit être exclusivement utilisé avec de l'air comprimé. L'utilisation d'une bouteille de gaz (dioxyde de carbone, oxygène, nitrogène, hydrogène, air, etc.) ou de gaz combustible (hydrogène, propane, acétylène, etc.) comme source de pression de cet outil entraînera une explosion et risque de causer une blessure grave.
9. Avant d'utiliser l'outil, assurez-vous qu'il est en bon état et qu'aucune de ses vis n'est desserrée. Le cas échéant, serrez les vis.
10. Assurez-vous que tous les dispositifs de sécurité sont en état de fonctionner avant d'utiliser l'outil. Il ne faut pas que l'outil s'active lorsque vous appuyez uniquement sur la gachette ou si vous appliquez simplement l'élément de contact contre le bois. Il ne doit s'activer que lorsque ces deux actions sont exécutées. Retirez les clous de l'outil et tirez complètement l'élément de contact pour vérifier l'absence de tout vice de fonctionnement.
11. Assurez-vous que la gachette se verrouille lorsque vous placez le levier de changement sur la position LOCK.
12. Pour éviter tout risque de choc z le mur, le plafond, le plancher, le toit ou toute autre pièce où vous clouez.
13. Utilisez uniquement les clous spécifiés dans ce manuel. L'outil risque de mal fonctionner si vous utilisez tout autre type de clou.
14. Seules les personnes ayant pris connaissance du fonctionnement de l'outil doivent être autorisées à l'utiliser.
15. Avant de procéder au clouage, assurez-vous que personne ne se trouve près de vous. N'essayez jamais de clouer une pierre en même temps par l'intérieur et par l'extérieur. Cela est très dangereux, puisque les clous risquent alors de défoncer la pierre ou d'être projetés.
16. Regardez où vous posez les pieds et assurez-vous d’un bon équilibre pendant l’utilisation de l’outil. Assurez-vous qu’il n’y a personne sous vous lorsque vous travaillez dans un endroit élevé, et fixez le tuyau d’air de sorte qu’il ne risque pas de se détacher s’il est brusquement secoué ou s’il se coince.
17. Sur les toits et autres endroits élevés, clouez en vous déplaçant vers l'avant. Vous risquez de perdre pied si vous clouez en vous déplaçant à reculons. Lorsque vous clouez sur une surface verticale, faites-le du haut vers le bas. De cette façon le travail de clouage sera moins exigeant physiquement.
18. Le clou risque de se plier ou l'util de se bloquer si vous clouez par inadvertance dans un nœud ou sur un autre clou. Le clou risque alors d'être projeté et de frapper quelqu'un, ou bien l'util lui-même risque de réagir de manière dangereuse. Choisissez l'emplacement des clous avec soin.
19. N'abandonnez pas pour une période prolongée un outil chargé ou un compresseur d'air sous pression exposé au soleil à l'extérieur. Assurez-vous de toujours déposer l'outil en un endroit où la poussière, le sable, les copeaux et corps étrangers ne risquent pas d'y pénétrer.
20. Ne pointez jamais la sortie d’éjection vers une personne se trouvant à proximité. Gardez les mains et les pieds à l’écart de la zone de la sortie d’éjection.
21. Pour transporter l'outil ou le donner à quelqu'un alors que le tuyau d'air est raccordé, ne posez pas le doigt sur la gachette. Le déclenchement accidentel de l'outil peut être extrêmement dangereux.
22. Manipulez l'outil prudemment. La pression élevée à l'intérieur de l'outil représente un danger si une fissure est provoquée par une manipulation brusque (outil échappé ou heurté). Ne tentez jamais de tailler ou graver une inscription sur l'outil.
23. Cessez immédiatement le clouage si vous notez une anomalie ou un fonctionnement inhabituel de l'outil.
24. Déconnectez toujours le tuyau d'air et retirez tous les clous dans les cas suivants :

Lorsque l'outil est laissé sans surveillance. Avant d'effectuer tout travail d'entretien ou de réparation sur l'outil. Avant de retirer un clou coincé dans l'outil. Avant de déplacer l'outil vers un autre lieu.

1. Procédez au nettoyage et à l'entretien de l'outil dès votre travail terminé. Maintenez l'outil en excellente condition. Lubrifiez les pièces mobiles pour éviter qu'elles ne rouillent et pour limiter l'usure entrainée par la friction. Retirez toute poussière déposée sur les pièces.
2. Lorsque vous n'utilisez pas l'outil, verrouillez toujours la gachette en tournant le levier de changement de mode sur la position LOCK.
3. Ne modifiez pas l'outil sans l'autorisation de Makita.
4. Ne pas essayer de maintenir en position enfoncée la gachette ou l'élément de contact avec un bout de ruban ou de fil. Il y a risque de décès ou de blessure grave.
5. Vérifiez toujours l'objet de contact, tel qu'indiqué dans ce manuel. Des clous risquent d'être projetés par accident si le mécanisme de sécurité ne fonctionne pas correctement.
6. Confiez régulièrement l'outil à un centre de service après-vente agréé Makita pour une inspection.
7. Pour assurer la SECURITE et la FIABILITE du produit, l'entretien et les réparations doivent être effectués dans un centre de service après-vente ou une Usine Makita agréée, exclusivement avec des pièces de rechange Makita.

AVERTISSEMENT: LA MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité du présent manuel d'instructions peut entraîner une grave blessure.

Symboles

USD501-1

Les symboles utilisés pour l'outil sont présentés ci-dessous.

Veuillez lire les étiquettes et le manuel, en vous assurant d'en avoir bien compris le contenu.

L'utilisateur et toute personne présente dans la zone de travail doit porter des lunettes de sécurité avec protecteurs latéraux.

Pour éviter le déclenchement accidentel de l'outil, ne placez pas les doigts près de la gachette lorsque vous n'essayez pas en train de clouer.

Sélection du compresseur

Le compresseur d'air doit répondre aux exigences de la norme ANSI B19.3.

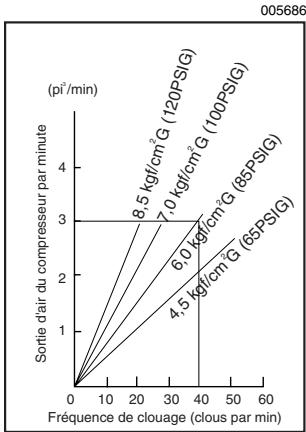

Choisissez un compresseur dont la capacité de pressurisation et de sortie d'air assurera un bon rapport qualité/coût. Le graphique indique la relation entre la fréquence de clouage, la pression applicable et la sortie d'air du compresseur.

Ainsi, si par exemple le clouage s'effectue à raison d'environ 40 fois par minute avec une compression de 6,0 kgf/cm²G (85 PSIG), il faudra un compresseur à sortie d'air supérieure à 3 pi³/minute.

Un régulateur de pression doit être utilisé si la pression d'air fournie dépasse la capacité nominale de l'outil. Autrement, l'utilisateur et les personnes représentées courent un risque de blessure grave.

Sélection du tuyau d'air

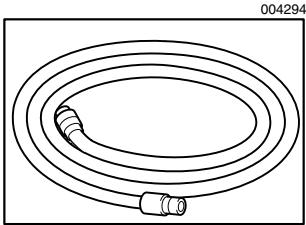

Utilisez un tuyau aussi gros et court que possible pour assurer un clouage continu et efficace. Avec une pression d'air de 5,0 kgf/cm²G (70 PSIG), un tuyau d'air de diamètre supérieur à 8,5 mm (5/16") et d'une longueur inférieure à 20 m (6,6 pi) est recommandé si l'intervalle de clouage est de 0,5 seconde. Le tuyau d'air doit avoir une pression nominale de travail minimale de 10,7 kgf/cm²G (150 PSIG) ou de 150 fois la pression maximale produite par le système si cette valeur est supérieure à la précédente.

Attention:

• La capacité d'entrainement de l'outil risque de diminuer si la sortie d'air du compresseur est faible ou si le tuyau d'air est trop long ou d'un diamètre trop petit pour la fréquence de clouage.

Lubrification

Pour assurer une performance maximale, installez une chambre à air (qui contient le réservoir d'huile, le régulateur et le filtre à air) le plus près possible de l'outil. Ajustez le réservoir d'huile de sorte qu'une goutte d'huile soit fournie à intervalles de 30 clous.

Si vous n'utilisez pas de chambre à air, graissez l'outil en versant deux (2) ou trois (3) gouttes d'huile pour outil pneumatique dans le raccord à air. Cette opération doit être effectuée avant et après l'utilisation. Pour assurer une lubrification adéquate, il faut faire déclencher l'outil à quelques reprises après l'insertion de l'huile pour outil pneumatique.

Huile pour outil pneumatique

Attention:

• Verrouillez toujours la gachette et débranchez le tuyau avant de régler l'outil ou de vérifier son fonctionnement.

Dispositif de réglage

Pour ajuster la profondeur de clouage, tournez le dispositif de réglage. La profondeur de coupe est plus grande lorsque le dispositif de réglage est tourné complètement dans le sens A indiqué sur la figure. Elle diminue lorsque l'on tourne le dispositif de réglage dans le sens B. Si les clous ne s'enfoncent pas assez profondément même lorsque le dispositif de réglage est tourné complètement dans le sens A, augmentez la pression d'air. Si les clous s'enfoncent trop profondément même lorsque le dispositif de réglage est tourné complètement dans le sens B, réduisez la pression d'air. En général, la durée de service de l'outil est plus longue s'il est utilisé avec une pression d'air et en plaçant le dispositif de réglage sur une faible profondeur de clouage.

Crochet 1. Crochet

Attention:

• Verrouillez toujours la gachette et déconnectez le tuyau de l'outil.
• Ne suspendez jamais l'outil dans un endroit très élevé ou sur une surface qui risque d'être instable.

Le crochet est pratique pour suspendre l'outil temporairement.

Pour utiliser le crochet, il suffit de le soulever jusqu'à ce qu'il se verrouille en position ouverte.

Lorsque vous n'utilisez pas le crochet, vous devez le laisser jusqu'à ce qu'il se verrouille en position fermée.

Attention:

• Verrouillez toujours la gachette et déconnectez le tuyau avant d'effectuer tout travail sur l'outil.

Chargement de la clousé

Sélectionnez des clous adéquats pour le type de travail à effectuer. Insérez une bande de clous dans le magasin.

Tirez le levier-poussoir vers l'arrière pour engager le poussoir sur le dernier clou.

1. Poussoir

Vider la clouese

Tirez le levier-poussoir vers l'arrière. Remettez le levier-poussoir en position initiale tout en gardant le pouce enfoncé pour le dégager de la bande de clous.

Enlevez la butée de clou et retirez la bande de clous du magasin.

1. Butée de clou

Raccordement du tuyau d'air 1. Douille à air 2. Raccord à air

Verrouillez la gachette. Glissez la douille à air du tuyau d'air dans le raccord à air de la clouseuse. Assurez-vous que la douille à air est verrouillée fermement en position lorsque vous installez le raccord à air. Un raccord à tuyau doit être installé sur ou près de l'outil de sorte que le réservoir de pression se vide au moment de la déconnexion du raccord d'adduction d'air.

Attention:

Assurez-vous que tous les dispositifs de sécurité sont en état de fonctionner avant d'utiliser l'outil. 1. Pour clouer, vous pouvez placer l'objet de contact contre la pierce et appuyer sur la gachette, ou

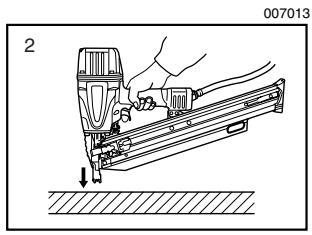

1. Vous pouvez aussi appuyer d'abord sur la gachette puis placer l'élément de contact contre la pierce.

La méthode 1 est pour le clouage intermittent, lorsque vous désirez planter un clou avec soin et précision.

La méthode 2 est pour le clouage continu.

Attention:

• Toutefois, si l'outil est réglé en mode de "clouage intermittent", AVEC LA GACHETTE MAINTENUE À MI-COURSE, vous risquez de clouer par inadvertance si l'élément de contact touche à nouveau la pièce à travailler ou toute autre surface sous l'effet du recul.

Pour éviter ce clouage accidentel, procédez comme suit ;

A. N'applique pas une force excessive en plaçant l'élément de contact contre la pièce. B. Appuyez à fond sur la gâchette et maintenez-la ainsi pendant 1 ou 2 secondes après le clouage.

Pour la méthode 1, placez le levier de changement sur la position

Pour la méthode 2, placez-le sur la position .

Après avoir utilisé le levier de changement pour changer la méthode de clouage, assurez-vous toujours que le levier est bien placé sur la position correspondant à la méthode de clouage désirée.

007014

1. Clouage continu
2. Verrou de la gachette
3. Lever de verrouillage
4. Clouage intermittent

Mécanisme de prévention d'activation à vide

Cet outil est équipé d'un mécanisme de prévention d'activation à vide. Lorsqu'il ne reste que quelques clous dans le magasin, le bras de contact se verrouille en position relevée pour empêcher l'activation de l'outil. Insérez d'autres clous pour poursuivre votre travail.

Clouées bloquées

1. Marteau
2. Petit tige 3. Sortie d'éjection
3. Dispositif d'entraînement

Attention:

• Verrouillez toujours la gâchette, débranchez tuyau et retirez les clous du magasin avant de retirer un clou coincé.

Lorsque la cloueuse se bloque, procédez comme suit : insérez une petite tige ou un objet similaire dans la sortie d’éjection et frappez doucement avec un marteau pour ramener le dispositif d’entrainement.

Utilisez des pinces pour plier le clou coincé, de sorte que sa tête sorte de la fente du guide d'entraînement. Retirez ensuite le clou coincé.

1. Pinces
2. Fente

Clous

Manipulez avec soin les bandes de clous et les boîtes de clous. Si une bande de clous est manipulée de manière brusque, elle risque d’être déformée ou la connexion entre les clous risque de se détacher, causant une mauvaise alimentation en clous.

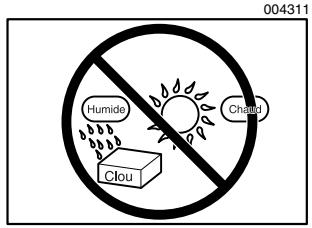

Évitez de ranger les clous dans un endroit très humide ou chaud, ou dans un endroit exposé directement aux rayons du soleil.

Attention:

• Déconnectez toujours le tuyau avant d'effectuer tout travail d'inspection ou d'entretien sur l'outil.

Entretien de la clouese

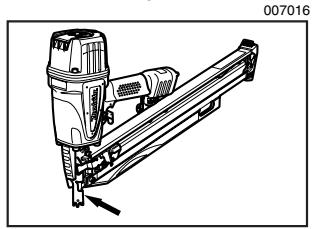

Avant d'utiliser l'outil, assurez-vous qu'il est en bon état et que aucune de ses vis n'est desserrée. Le cas échéant, serrez les vis.

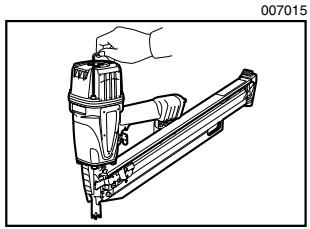

Avec l'outil débranché, inspectez-le quotidiennement pour vous assurer que l'élément de contact et la gachette se déplacent librement. N'utilisez pas l'outil si l'élément de contact ou la gachette se coincent.

Assurez-vous que la gachette est verrouillée lorsque le levier de changement est placé en position .

007017

1. Verrou de la gachette
2. Lever de changement

Si vous prévoyez que l'outil restera inutilisé pendant une période prolongée, lubrifiez-le avec de l'huile à outil pneumatique et rangez-le dans un endroit sec. Évitez de l'exposer directement aux rayons du soleil et/ou de le laisser dans un environnement humide ou chaud.

007018

000219

Entretien du compresseur, de la chambre à air et du tuyau d'air

1. Robinetterie de vidange

1. Filtre à air

Après l'utilisation, videz toujours le réservoir du compresseur et le filtre à air. L'outil risque de mal fonctionner ou de tomber en panne si l'humidité y pénétre.

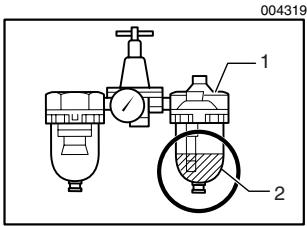

Vérifiez régulièrement le, chambre à air pour vous assurer que le réservoir d'huile contient assez d'huile à outil pneumatique. Les joints toriques s'useront rapidement s'ils ne sont pas toujours bien graissés.

1. Réservoir d'huile
2. Huile à outil pneumatique

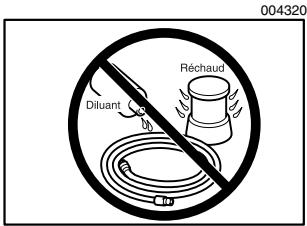

Gardez le tuyau d'air à l'écart de la chaleur (plus de 60°C ou 140°F) et des produits chimiques (diluant, acides puissants, substances alcalines). Il faut également faire courir le tuyau à l'écart des obstacles où il risquerait de se coincer pendant l'utilisation de l'outil. Les tuyaux doivent également être placés à l'écart des bords tranchants et de toute surface pouvant entraîner l'endommagement ou l'abrasion du tuyau.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention:

• Ces accessoires ou pièces complémentaires sont commandés pour l'utilisation avec l'util Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut composer un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

Clous Tuyau d'air Lunettes de sécurité
