FIESTA 2008 - Voiture FORD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Voiture particulière (citadine)

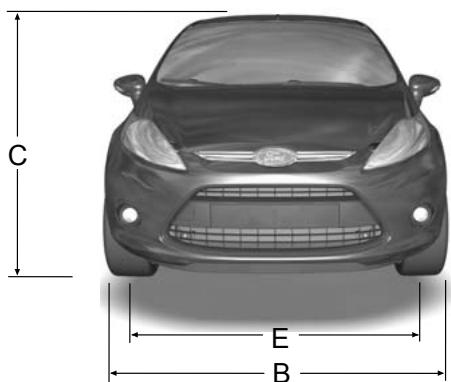

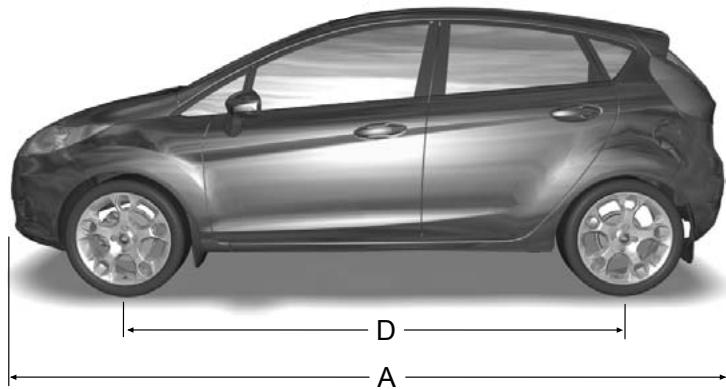

Dimensions (L x l x H)	Environ 3950 x 1720 x 1480 mm
Poids à vide	Environ 1100 kg (selon motorisation)
Motorisations disponibles	Essence 1.25L, 1.4L, 1.6L Ti-VCT ; Diesel 1.4L TDCi, 1.6L TDCi
Transmission	Boîte manuelle 5 vitesses ou automatique 4 vitesses
Système de freinage	Freins à disque avant, tambours arrière (selon version), ABS
Capacité du réservoir	Environ 45 litres
Alimentation	Batterie 12V, alternateur
Fonctions principales	Verrouillage centralisé, démarrage sans clé, ordinateur de bord, régulateur de vitesse, climatisation, système audio, Bluetooth, aide au stationnement, caméra de recul (selon options)
Sécurité	Airbags frontaux, latéraux et rideaux ; ceintures avec prétensionneurs ; fixation ISOFIX ; programme de stabilité ESP
Entretien et nettoyage	Huile moteur (viscosité SAE 5W-30 recommandée), liquide de refroidissement, liquide de freins, liquide lave-glace ; nettoyage extérieur et intérieur selon instructions
Pièces détachées et réparabilité	Pièces Ford d'origine recommandées ; remplacement des ampoules, fusibles, balais d'essuie-glaces ; kit de réparation de pneu disponible
Informations générales	Manuel du conducteur, numéro de pièce CG3545fr 02/2011, 238 pages, homologation TÜV pour habitacle anti-allergène

FOIRE AUX QUESTIONS - FIESTA 2008 FORD

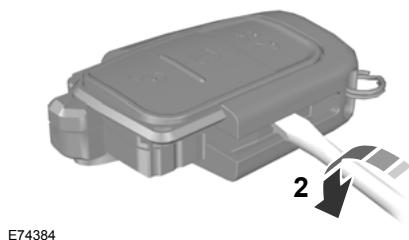

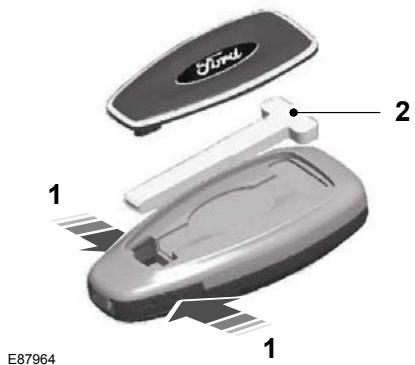

Comment déverrouiller les portes si la télécommande ne fonctionne pas ?

Utilisez la lame de clé escamotable (retirez-la de la télécommande) pour déverrouiller la porte conducteur. Les autres portes peuvent être déverrouillées individuellement en tirant sur les poignées intérieures.

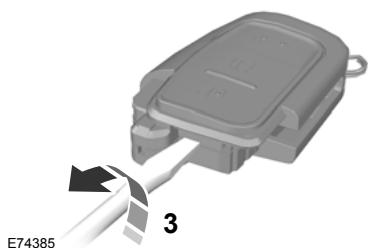

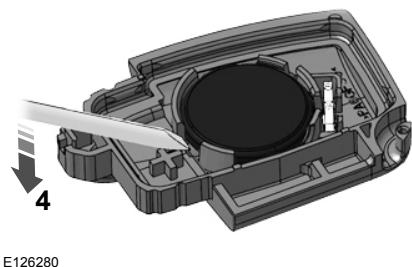

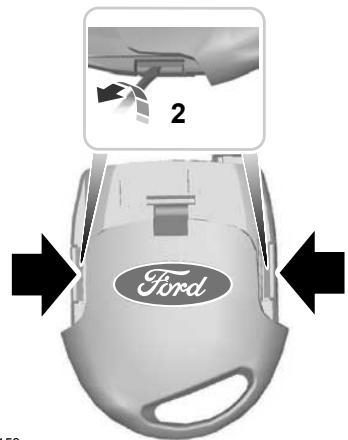

Comment remplacer la pile de la télécommande ?

Séparez les deux moitiés de la télécommande avec un tournevis, retirez délicatement la pile usagée (type CR2032 3V) et installez la neuve avec le + vers le bas (ou vers le haut selon le modèle). Remontez la télécommande.

Que faire si le témoin de pression d'huile reste allumé ?

Arrêtez immédiatement le véhicule dès que possible. Vérifiez le niveau d'huile moteur à l'aide de la jauge. Si le niveau est correct, faites contrôler le système par un technicien.

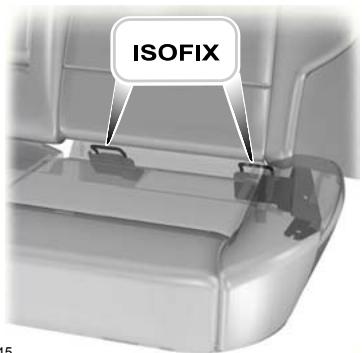

Comment utiliser le système ISOFIX pour siège enfant ?

Placez le siège enfant sur les points d'ancrage ISOFIX situés à la jonction de l'assise et du dossier des sièges arrière latéraux. Poussez fermement jusqu'à enclenchement. Fixez la sangle d'amarrage supérieure au point d'ancrage prévu à l'arrière du siège.

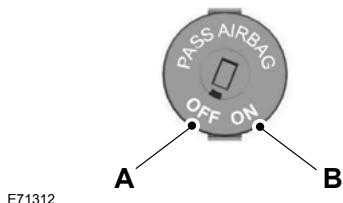

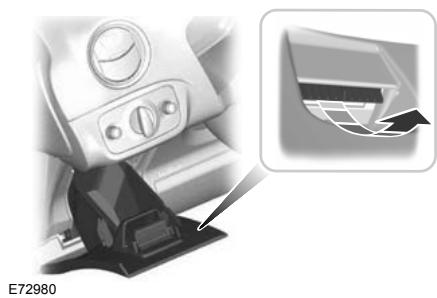

Comment désactiver l'airbag passager avant ?

Le commutateur de désactivation se trouve dans la boîte à gants. Tournez la clé en position OFF (position A) pour désactiver. Un témoin sur la planche de bord confirme la désactivation. Réactivez en position ON (B) lorsqu'aucun siège enfant n'est utilisé.

Que faire si le moteur ne démarre pas ?

Vérifiez que la transmission est en position P ou N (automatique) ou que l'embrayage est enfoncé (manuelle). Assurez-vous que la clé est valide (le témoin d'immobilisation doit s'éteindre). Si le problème persiste, contactez un concessionnaire.

Comment régler la hauteur du faisceau des phares ?

Utilisez la molette de réglage située à côté de la commande d'éclairage. Tournez-la pour abaisser ou relever le faisceau en fonction du chargement du véhicule (positions recommandées dans le manuel).

Comment utiliser le régulateur de vitesse ?

Activez le régulateur en appuyant sur la commande (généralement sur le volant). Accélérez à la vitesse souhaitée puis appuyez sur SET. Pour modifier la vitesse, utilisez RES/ACC ou SET/DEC. Annulez avec le bouton CANCEL ou en freinant.

Comment réinitialiser le lève-vitre électrique après un débranchement de batterie ?

Fermez complètement la vitre en maintenant le commutateur levé pendant une seconde supplémentaire. Relâchez, puis soulevez à nouveau deux ou trois fois pendant une seconde. Si la fermeture automatique ne fonctionne pas, répétez l'opération.

Où se trouvent les points de remorquage ?

À l'avant : sous le bouclier, à droite. À l'arrière : sous le bouclier, à droite également. Utilisez les anneaux de remorquage fournis avec le véhicule pour tracter ou être tracté.

MODE D'EMPLOI FIESTA 2008 FORD

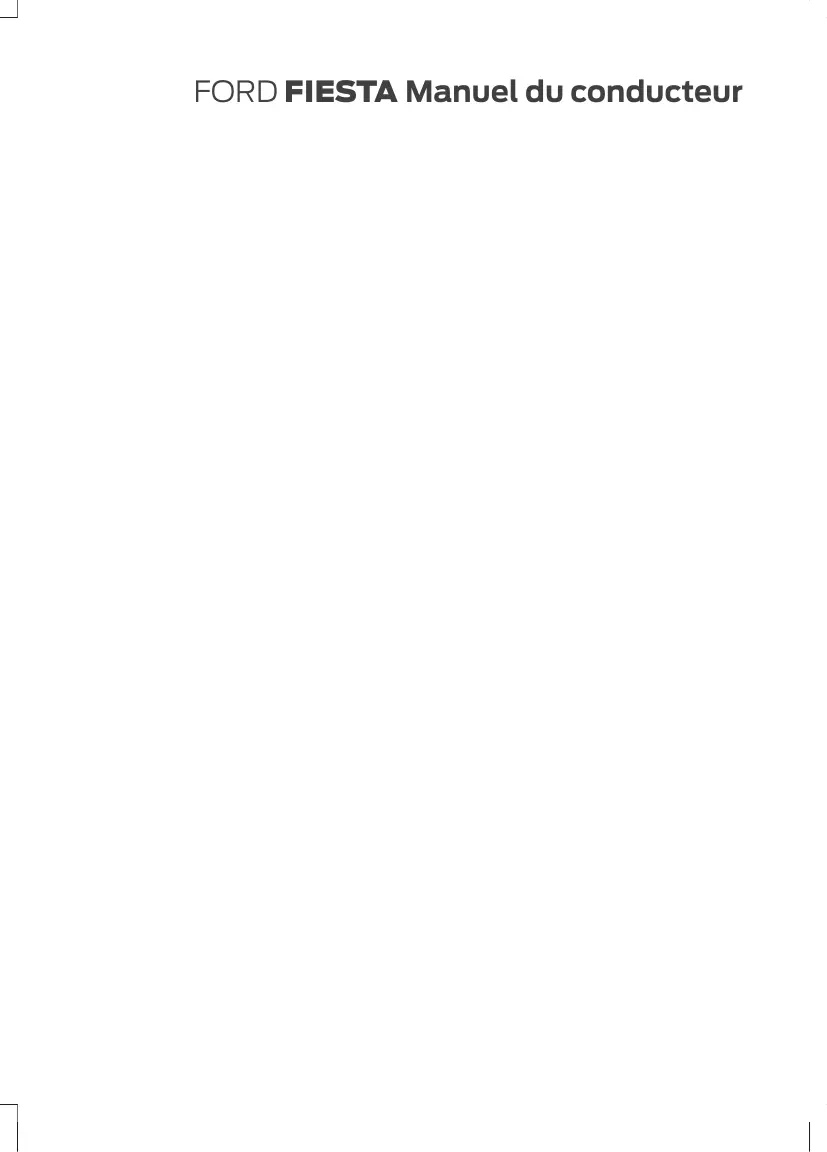

FORD FIESTA Manuel du conducteur

Les informations contenues dans cette publication étaient correctes à la date d'impression. Toutefois, soucieuse de l'amélioration permanente de ses produits, Ford se réserve le droit d'en modifier à tout moment et sans préavis les caractéristiques, la conception et l'équipement sans encourir aucune obligation. Cette publication ne peut pas être reproduite ni traduite, en totalité ou en partie, sans notre autorisation préalable. Sauf erreurs ou omissions.

Tous droits réservés.

Numéro de pièce : CG3545fr 02/2011 20110404104332

Introduction

À propos de ce manuel. 7

Glossaire des symboles. 7

Pièces et accessoires. 8

Bref aperçu

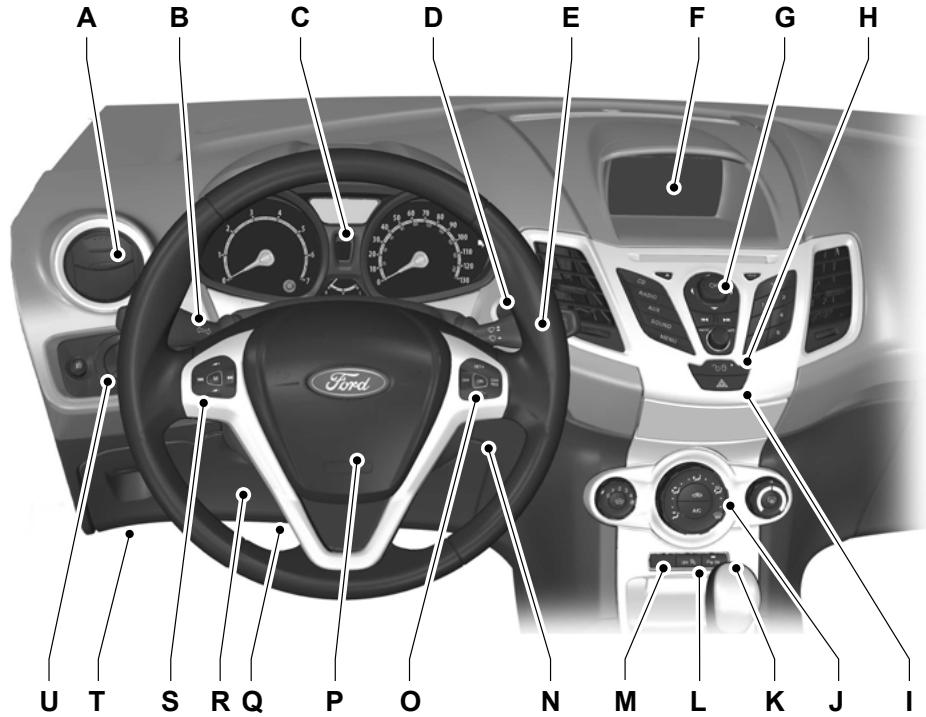

Bref aperçu. 10

Sécurité des enfants

Sièges de sécurité enfant. 19

Positionnement du siège de sécurité enfant. 20

Sièges réhausseurs. 23

Points d'ancrage ISOFIX. 24

Sécurités enfants. 25

Protection des occupants

Principes de fonctionnement. 26

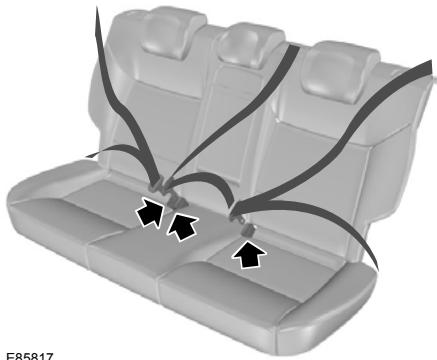

Bouclage des ceintures de sécurité.....28

Réglage en hauteur des ceintures de sécurité 29

Rappel de bouclage de ceinture de sécurité 29

Utilisation des ceintures de sécurité par les femmes enceintes. 29

Désactivation du coussin gonflable passager. 30

Clés et télécommandes

Informations générales sur les fréquences radio. 31

Programmation de la télécommande. 31

Remplacement de la pile de la télécommande. 32

Serrures

Verrouillage et déverrouillage. 35

Entrée sans clé. 37

Système d'immobilisation

Principes de fonctionnement. 40

Clés codées. 40

Armement du système d'immobilisation du moteur. 40

Désarmement du système d'immobilisation du moteur. 40

Alarme

Principes de fonctionnement. 41

Armement de l'alarme. 41

Désarmement de l'alarme. 41

Volant de direction

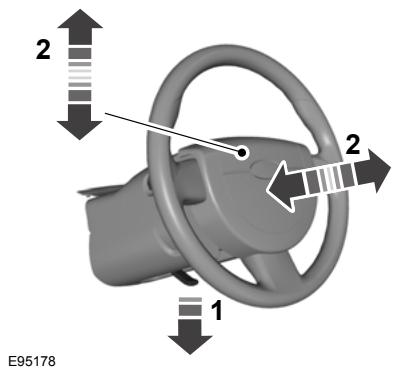

Réglage du volant 42

Commandes audio. 42

Commande vocale. 43

Essuie-glaces/lave-glaces

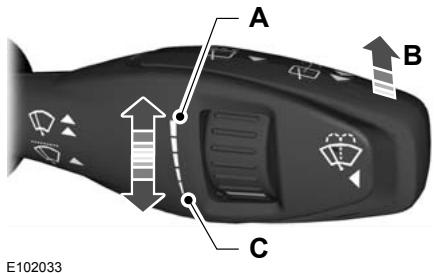

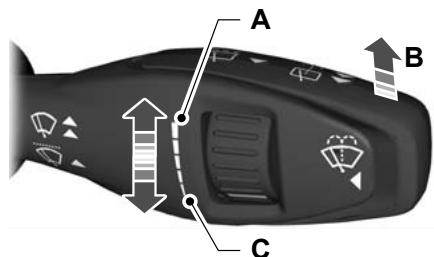

Essuie-glaces de pare-brise. 44

Essuie-glace à activation automatique. 44

Lave-glaces de pare-brise. 45

Essuie-glaces et lave-glaces de lunette arrière 45

Contrôle des balais d'essuie-glaces....46

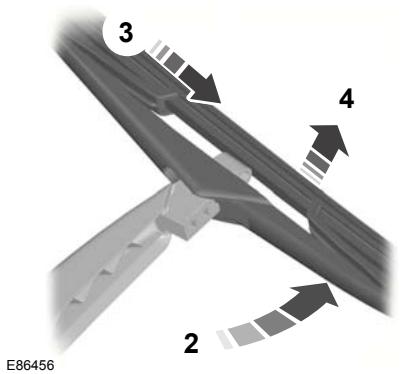

Remplacement des balais d'essuie-glaces. 46

Éclairage

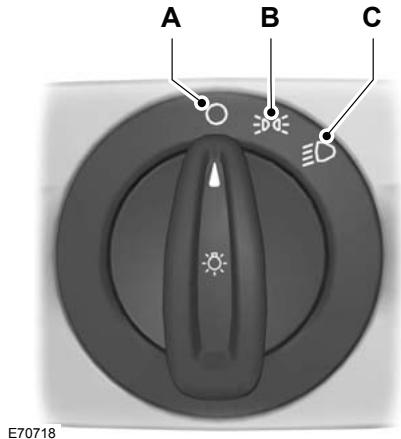

Commandes d'éclairage. 48

Allumage automatique des phares.....49

Antibrouillards. 49

Feux arrière de brouillard. 49

Réglage en hauteur du faisceau des projecteurs. 49

Feux de détresse. 50

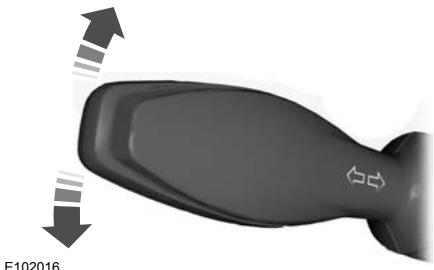

Clignotants. 50

Éclairage intérieur. 50

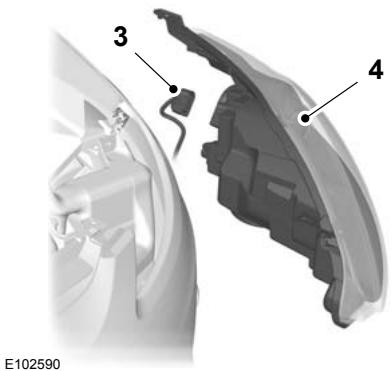

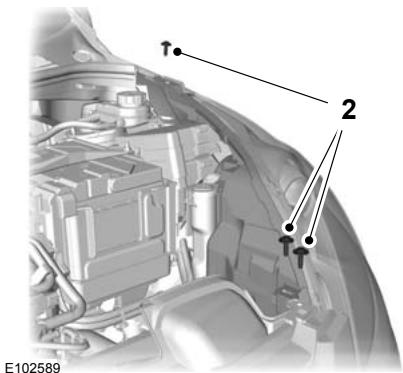

Dépose d'un phare. 51

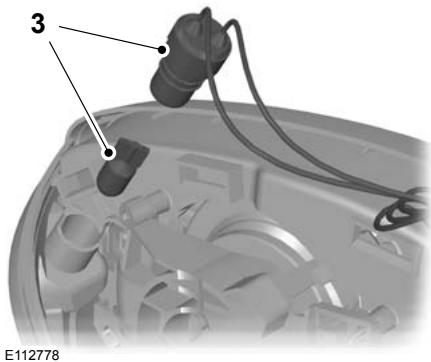

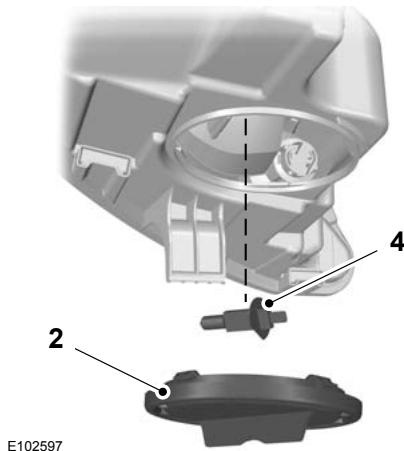

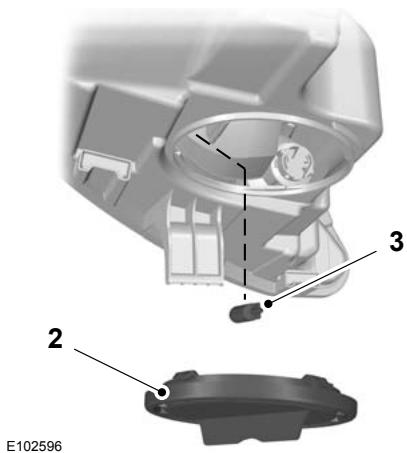

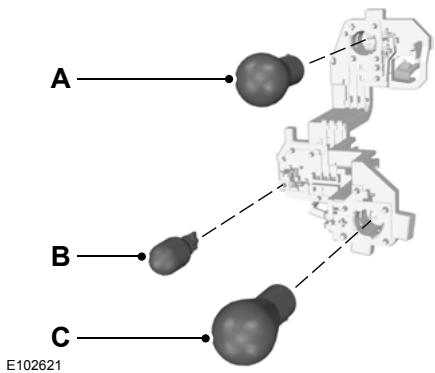

Remplacement d'une ampoule. 51

Tableau de spécifications des ampoules. 56

Vitres et rétroviseurs

Lève-vitres électriques. 58 Rétroviseurs extérieurs. 59 Rétroviseurs extérieurs à réglage électrique. 60 Rétroviseur anti-éblouissement automatique. 60

Combiné des instruments

Instruments. 61 Témoins d'avertissement et indicateurs. 61 Signaux sonores et indicateurs. 65

Affichages d'informations

Généralités 66 Ordinateur de bord. 71 Réglages personnalisés. 71 Messages d'information. 72

Contrat de licence d'utilisateur final

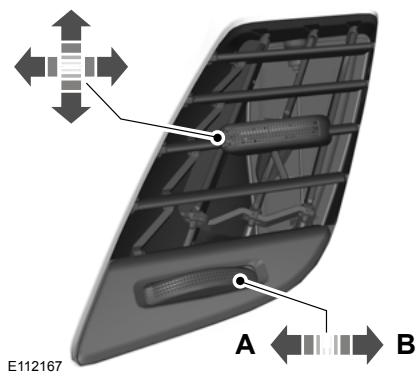

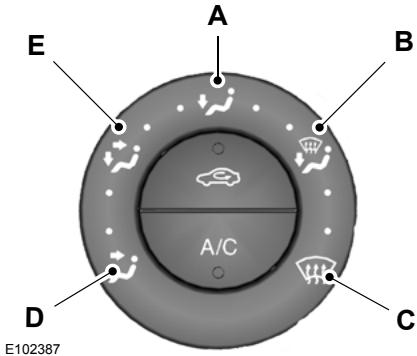

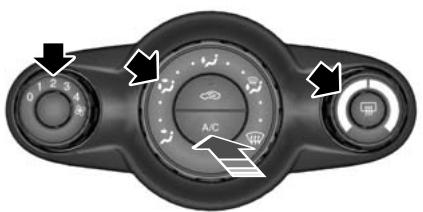

Principes de fonctionnement. 77 Ouïes d'aération 77 Climatisation manuelle. 78 Climatisation automatique. 80 Vitres chauffantes et rétroviseurs chauffants. 82

Sièges

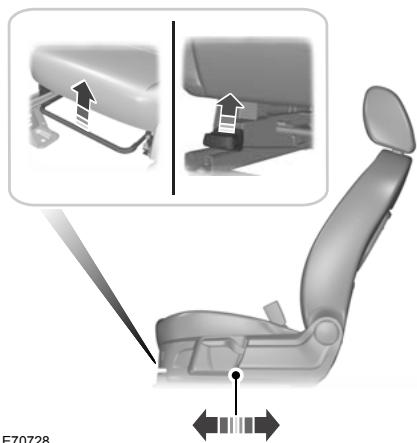

S'asseoir dans la position correcte......83 Appuis-tête. 83 Sièges à réglage manuel. 84 Sièges arrière. 86 Sièges chauffants. 86

Fonctions de confort

Pare-soleil. 88

Montre de bord. 88 Porte-gobelets. 88 Allume-cigares. 88 Casiers de rangement. 88 Vide-poches. 89 Lecteur de carte. 89 Prise d'entrée auxiliaire (AUX IN)............90 Port USB. 90 Support de dispositif d'aide à la navigation. 90 Tapis de sol. 90

Démarrage et arrêt du moteur

Généralités. 91 Commutateur d'allumage. 91 Démarrage sans clé. 91 Verrou de direction. 93 Démarrage d'un moteur à essence......93 Démarrage d'un moteur diesel. 94 Filtre à particules diesel. 95

Carburant et ravitaillement

Précautions de sécurité. 96 Qualité du carburant - Essence. 96 Qualité du carburant - Diesel. 96 Trappe du réservoir de carburant....97 Convertisseur catalytique. 98 Ravitaillement. 98 Consommation de carburant. 98 Spécifications techniques. 99

Transmission

Boîte de vitesses manuelle. 101 Transmission automatique. 101

Freins

Principes de fonctionnement. 104 Interrupteur de coupure d'alimentation. 104

Frein de stationnement. 104

Programme de stabilité électronique

Principes de fonctionnement. 105

Utilisation du programme de stabilité électronique. 105

Démarrage du véhicule à l'aide de câbles volants

Principes de fonctionnement. 107

Utilisation du dispositif d'aide au stationnement - Véhicules avec système d'aide au stationnement arrière. 107

Utilisation du dispositif d'aide au stationnement - Véhicules avec aide au stationnement avant et arrière....108

Caméra de rétrovision

Principes de fonctionnement. 110

Utilisation de la caméra de rétrovision. 110

Régulateur de vitesse

Principes de fonctionnement. 113

Utilisation du régulateur de vitesse......113

Chargement du véhicule

Généralités 115

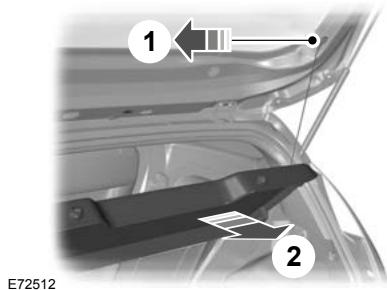

Couvre-bagages. 115

Barres de toit longitudinales et transversales. 115

Remorquage

Traction d'une remorque. 117

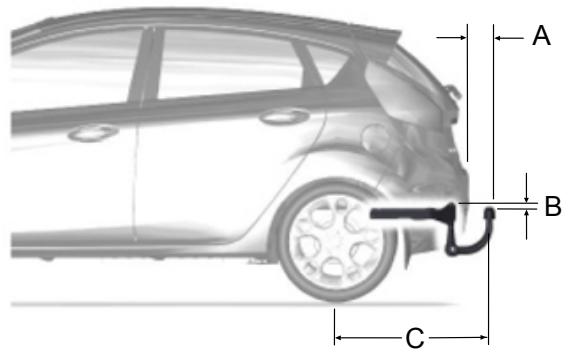

Boule de remorquage. 117

Conseils pour la conduite

Rodage. 121

Précautions nécessaires par temps froid............121

Conduite sur route inondée. 121

Dispositifs d'aide au stationnement

Trousse de premiers secours.122

Triangle de signalisation. 122

Fusibles

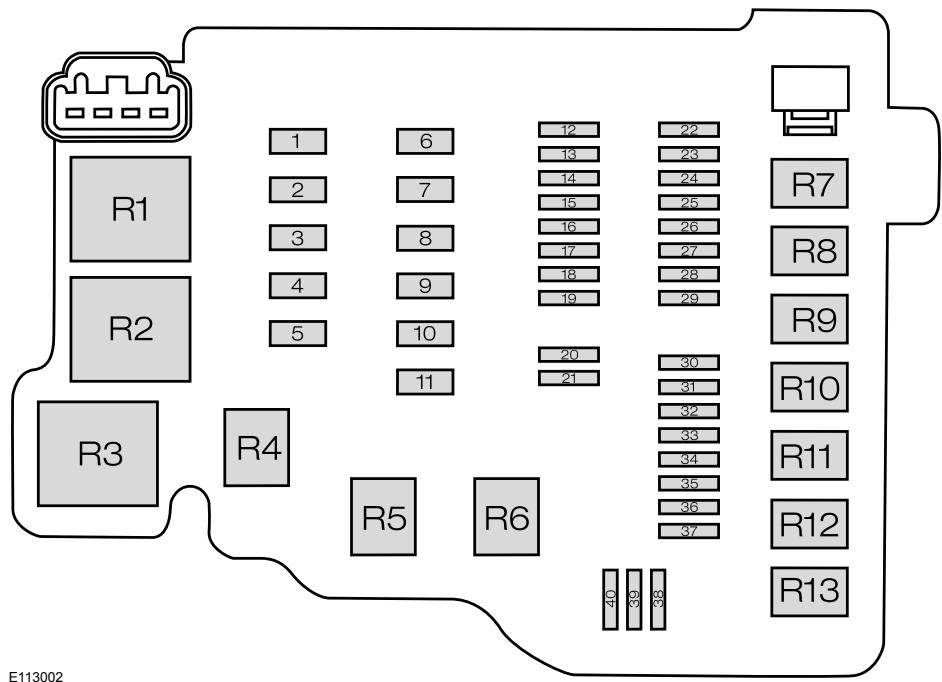

Emplacement des boîtes à fusibles.....123

Remplacement d'un fusible. 123

Tableau de spécifications des fusibles. 124

Dépannage

Points de remorquage. 133

Remorquage du véhicule sur ses quatre roues. 133

Entretien

Généralités. 135

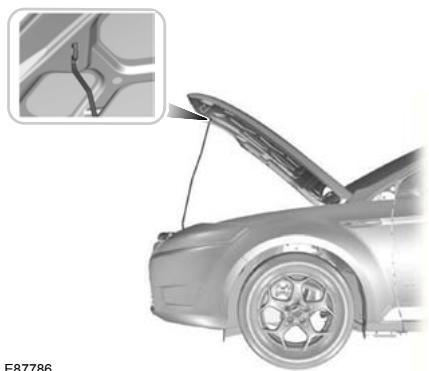

Ouverture et fermeture du capot.....136

Vue d'ensemble du compartiment moteur - 1.25L Duratec-16V (Sigma) /1.4L Duratec-16V (Sigma) /1.6L Duratec-16V Ti-VCT (Sigma) .....................137

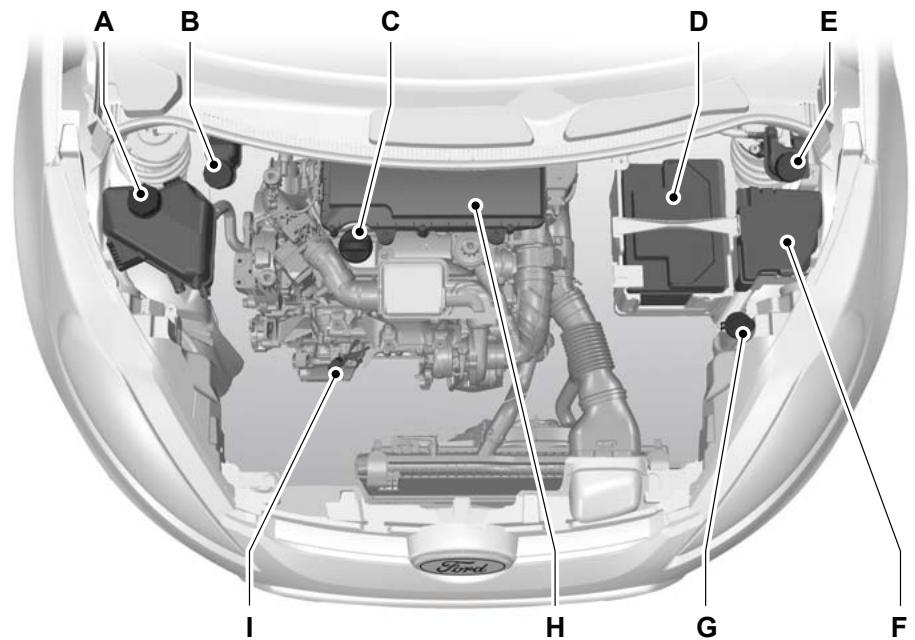

Vue d'ensemble du compartiment moteur - 1.4L Duratorq-TDCi (DV) Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

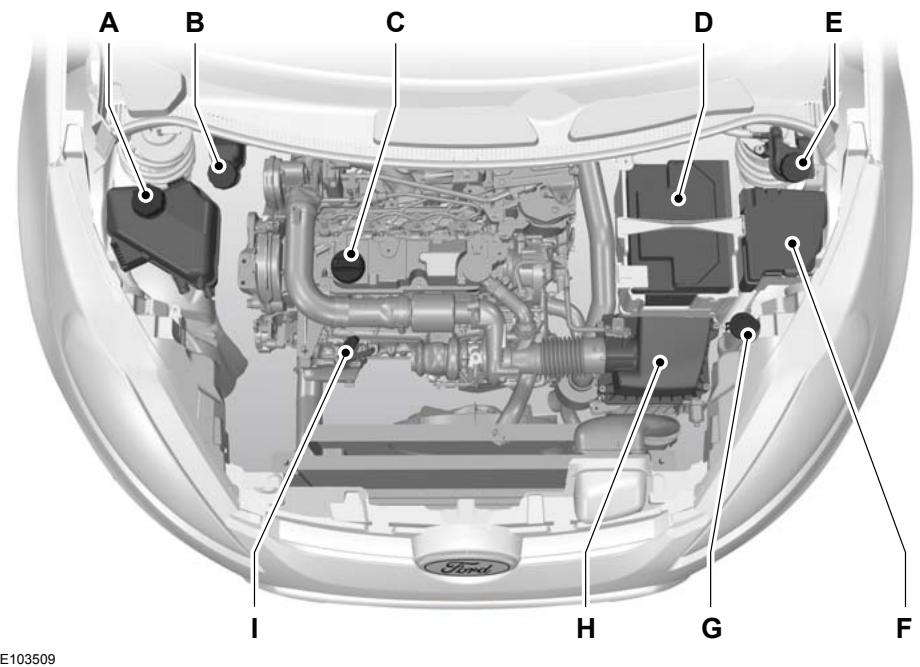

Vue d'ensemble du compartiment moteur - 1.6L Duratorq-TDCi (DV) Diesel .140

Jauge de niveau d'huile moteur - 1.25L Duratec-16V (Sigma) /1.4L Duratec-16V (Sigma) /1.6L Duratec-16V Ti-VCT (Sigma) .....141

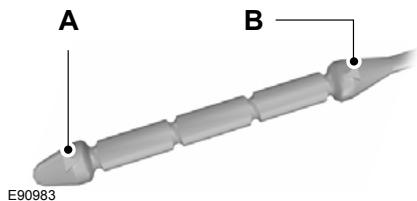

Jauge de niveau d'huile moteur - 1,4L Duratorq-TDCi (DV) Diesel /1.6L Duratorq-TDCi (DV) Diesel .........141

Contrôle de l'huile moteur. 141

Contrôle du liquide de refroidissement. 142

Contrôle du liquide lave-glace.143

Contrôle de liquide de freins et d'embrayage. 143

Spécifications techniques. 144

Nettoyage du véhicule

Nettoyage de l'extérieur. 146

Nettoyage de l'intérieur. 146

Réparation des dégâts mineurs de peinture. 147

Batterie du véhicule

Conseils pour la conduite avec le système de freinage antiblocage.....148

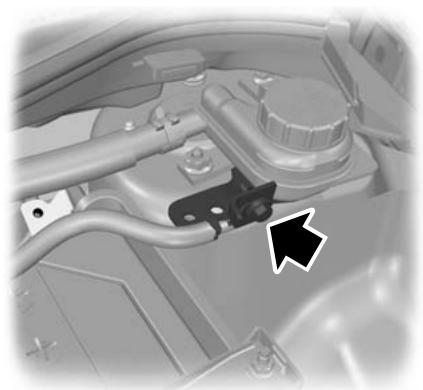

Points de branchement de batterie ....149

Jantes et pneus

Généralités. 150

Remplacement d'une roue. 150

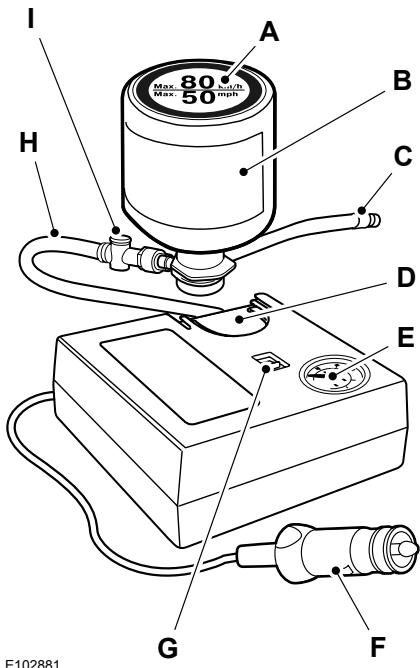

Kit de réparation de pneu. 156

Entretien des pneus. 160

Utilisation de pneus hiver.160

Utilisation de chaînes à neige............160

Plaque d'identification du véhicule.....164

Numéro d'identification du véhicule......164

Quantités et spécifications

Spécifications techniques. 165

Introduction au système audio

Informations importantes concernant le système audio.

Présentation de l'autoradio

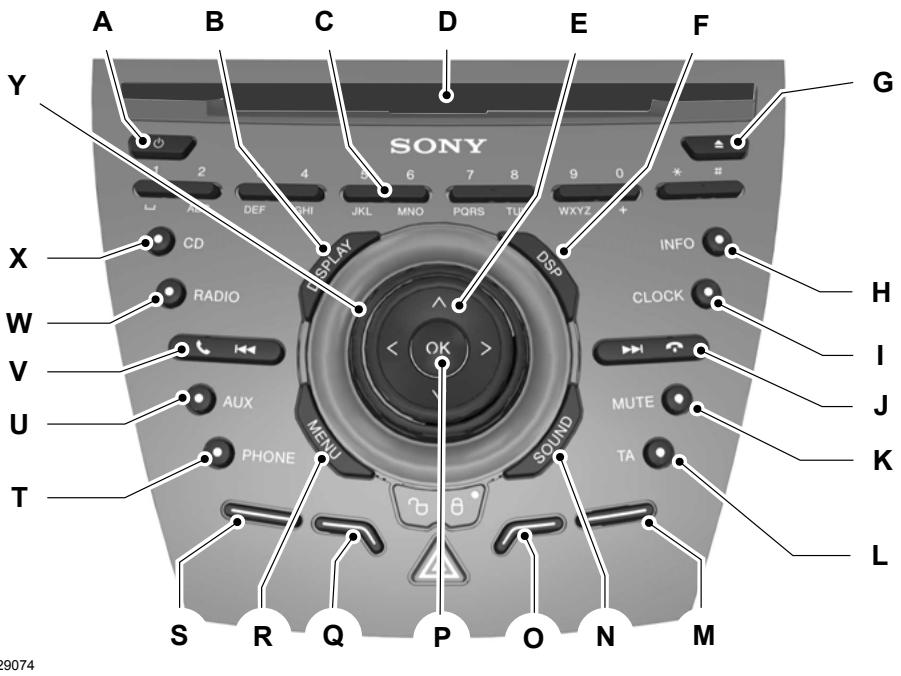

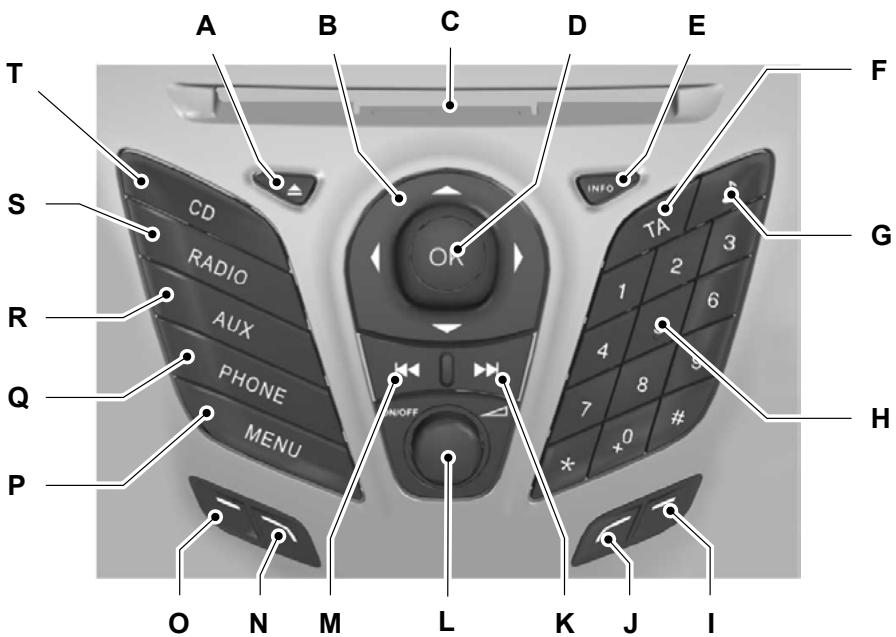

Présentation de l'autoradio.

Sécurité du système audio

Code antivol.

Fonctionnement de l'autoradio

Commande de marche/arrêt.

Bouton de réglage du son.

Bouton de gamme d'ondes.

Commande de recherche des stations.

Touches de présélection des stations.

Commande de mémorisation automatique.

Commande d'informations routières

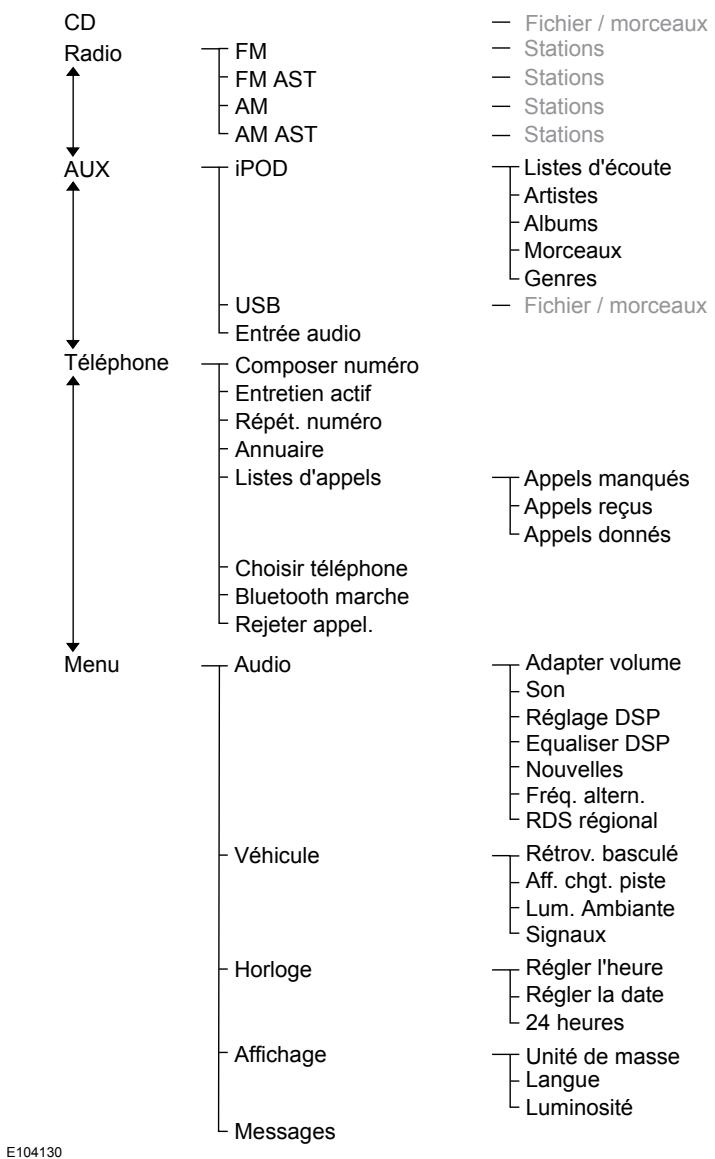

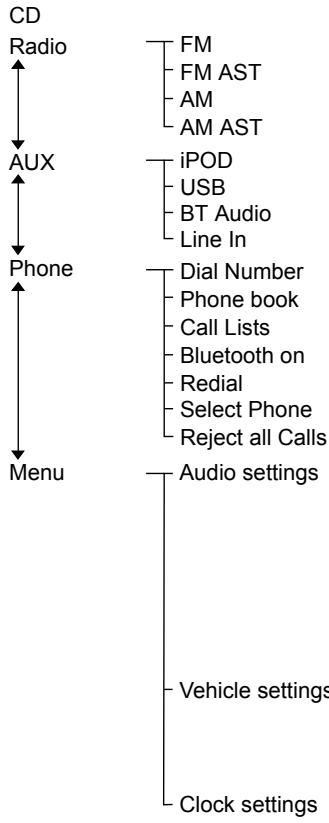

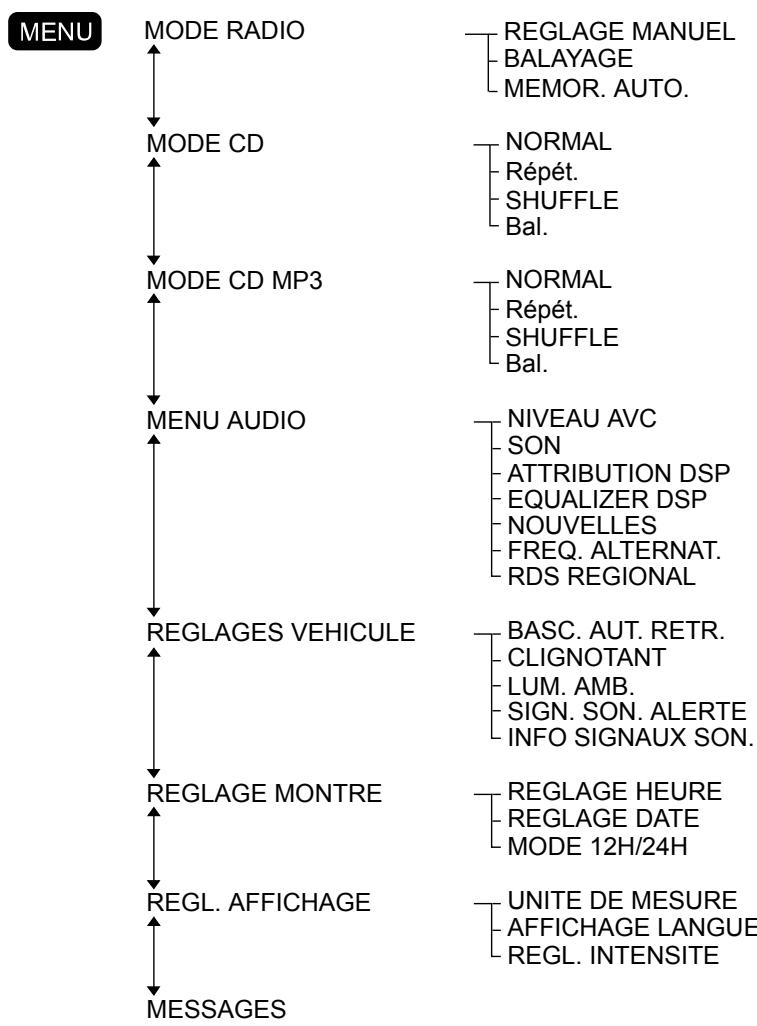

Menu de l'autoradio

Commande automatique de volume

Traitement du signal numérique (DSP) 180

Diffusions de nouvelles. 180

Fréquences de substitution. 180

Mode régional 181

Lecteur de disque compact

Lecture de disque compact. 182

Sélection d'une plage musicale............182

Avance/retour rapide. 182

Lecture aléatoire. 182

Répartition des plages du disque compact. 183

Balayage des plages d'un disque compact. 183

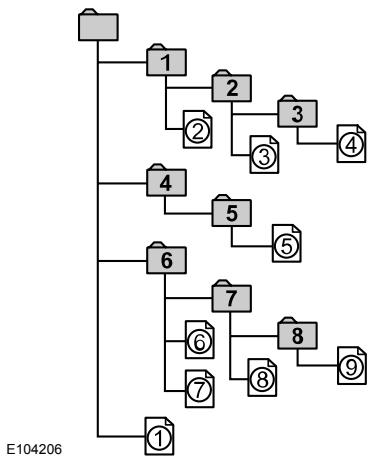

Lecture de fichiers MP3............183

Options d'affichage MP3............186

Arrêt de la lecture de disque compact. 186

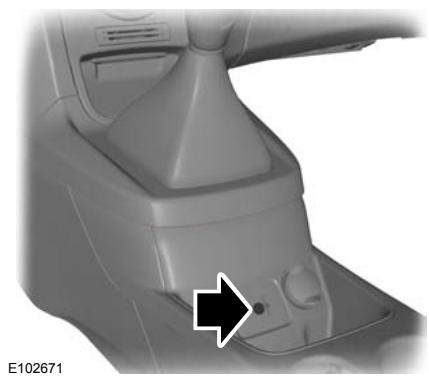

Prise d'entrée auxiliaire (AUX IN)

Prise d'entrée auxiliaire (AUX IN)......187

Dépistage des pannes audio

Dépistage des pannes audio............188

Téléphone

Généralités. 189

Configuration Bluetooth. 189

Configuration de téléphone. 190

Commandes de téléphone. 191

Utilisation du téléphone. 191

Commande vocale

Principes de fonctionnement. 194

Utilisation de la commande vocale.....194

Commandes d'autoradio. 195

Commandes de téléphone. 203

Commandes de chauffage, ventilation et climatisation. 208

Connectivité

Généralités 211

Branchement d'un dispositif externe 212

Branchement d'un dispositif externe - Véhicules avec Bluetooth 213

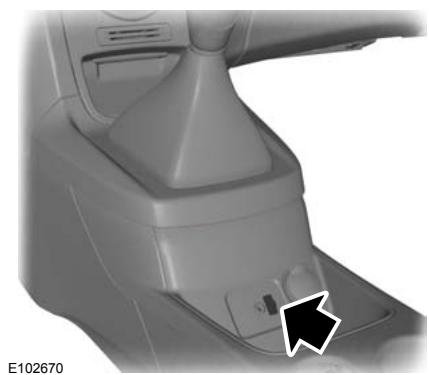

Utilisation d'un dispositif USB 213

Utilisation d'un iPod 215

Introduction à la navigation

Sécurité routière 217

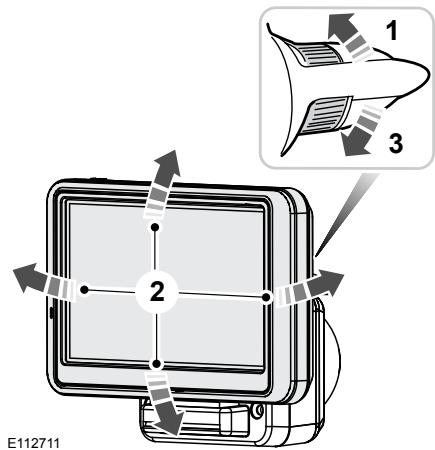

Système d'aide à la navigation

Démarrage 218

Appendices

Homologations de types 220

Homologations de types 220

Homologations de types 220

Compatibilité électromagnétique 221

Merci d'avoir choisi Ford. Nous vous recommandons de prendre un peu de temps pour vous familiariser avec ce véhicule en lisant ce manuel. Plus vous en saurez sur lui, plus vous aurez de plaisir à le conduire et plus vous pourrez le faire en sécurité.

AVERTISSEMENT

Veillez à toujours conduire et à utiliser les commandes et fonctions du véhicule avec l'attention et la prudence qui s'imposent.

Note : Ce manuel décrit des fonctions et options de produits disponibles dans toute la gamme, parfois avant même qu'ils ne soient disponibles de manière générale. Il peut décrire des options dont votre véhicule n'est pas équipé.

Note : Certaines illustrations de ce manuel peuvent être utilisées pour différents modèles ; elles peuvent sembler différentes dans le cas de votre véhicule. Toutefois, l'information essentielle contenue dans les illustrations est toujours correcte.

Note : Veuillez toujours utiliser votre véhicule conformément aux lois et règlements en vigueur.

Note : Au moment de la revente de votre véhicule, veuillez remettre ce manuel au nouveau propriétaire. Le Guide d'utilisation fait partie intégrante du véhicule.

Ce véhicule a reçu l'attestation de la TÜV, l'organisme international de contrôle agréé, en raison de ses propriétés efficaces contre les allergènes.

Tous les matériaux utilisés pour la fabrication de l'habitacle de ce véhicule répondent aux exigences très précises du Catalogue de Critères TOXPROOF de la TÜV pour Habitacles de Véhicules, produit par TÜV Produkt und Umwelt GmbH, et ils sont conçus pour minimiser les risques de réactions allergiques.

En outre, un filtre à particules efficace protège les passagers contre l'infiltration de particules allergènes générées dans l'air extérieur.

Pour plus de renseignements, contacter la TÜV à l'adresse suivante : www.tuv.com.

GLOSSAIRE DES SYMBOLES

Symboles utilisés dans ce document

AVERTISSEMENT

En ne suivant pas les instructions mises en valeur par le symbole Avertissement, vous risquez de vous blesser, ou d'exposer des tiers, à des blessures graves, voire mortelles.

ATTENTION

Vous risquez d'endommager votre véhicule si vous ne suivez pas les instructions mises en valeur par le symbole Attention.

Symboles sur votre véhicule

Lorsque vous voyez ces symboles, lisez et suivez les instructions appropriées de ce guide avant toute intervention ou tentative de réglage.

PIÈCES ET ACCESSOIRES

Désormais, vous pouvez être certain(e) que les pièces Ford sont vraiment des pièces Ford.

Votre véhicule Ford a été construit selon les normes les plus strictes en utilisant des pièces Ford d'origine de haute qualité. Ces pièces sont pour vous l'assurance de nombreuses années de satisfaction au volant de votre véhicule Ford.

Si malgré tout l'impensable se produit et qu'une pièce majeure doit être remplacée, nous vous recommandons de toujours utiliser des pièces Ford d'origine.

L'utilisation de pièces Ford d'origine est la garantie que votre véhicule retrouve son état pré-accident et conserve une valeur de revente optimale.

Les pièces Ford d'origine répondent aux exigences de sécurité strictes de Ford et à des normes élevées d'ajustement, de finition et de fiabilité. Elles représentent juste le meilleur rapport qualité/prix si l'on considère le coût des pièces et de la main-d'œuvre.

Il est facile de déterminer si on vous a vraiment fourni des pièces Ford d'origine. Le logo Ford est clairement visible sur les pièces suivantes s'il s'agit bien de pièces Ford d'origine. Si votre véhicule a été réparé, recherchez le marquage Ford clairement visible et assurez-vous que seules des pièces Ford d'origine ont été utilisées pour la réparation.

Recherchez le logo Ford sur les pièces suivantes

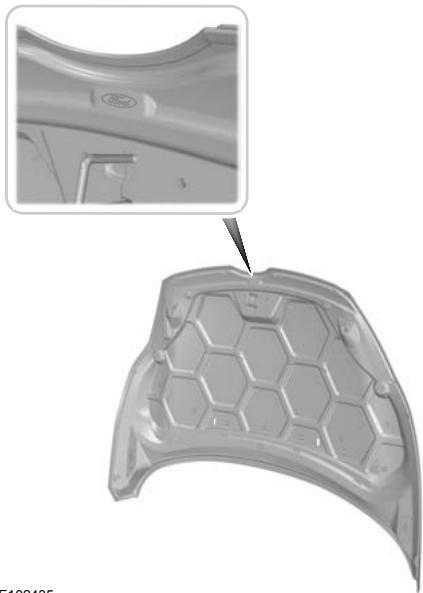

Tôle

• Capot, aile, portes, couvercle de coffre à bagages

Pare-chocs et calandre

• Calandre
• Pare-chocs avant et arrière

E102436

E89939

Rétroviseur extérieur E102437

Éclairage

• Feux arrière
• Phare

E102438

Vitrage

Lunette arrière, Vitre latérale, Pare-brise

BREF APERÇU

Vue d'ensemble du combiné des instruments

Conduite à gauche

E102562

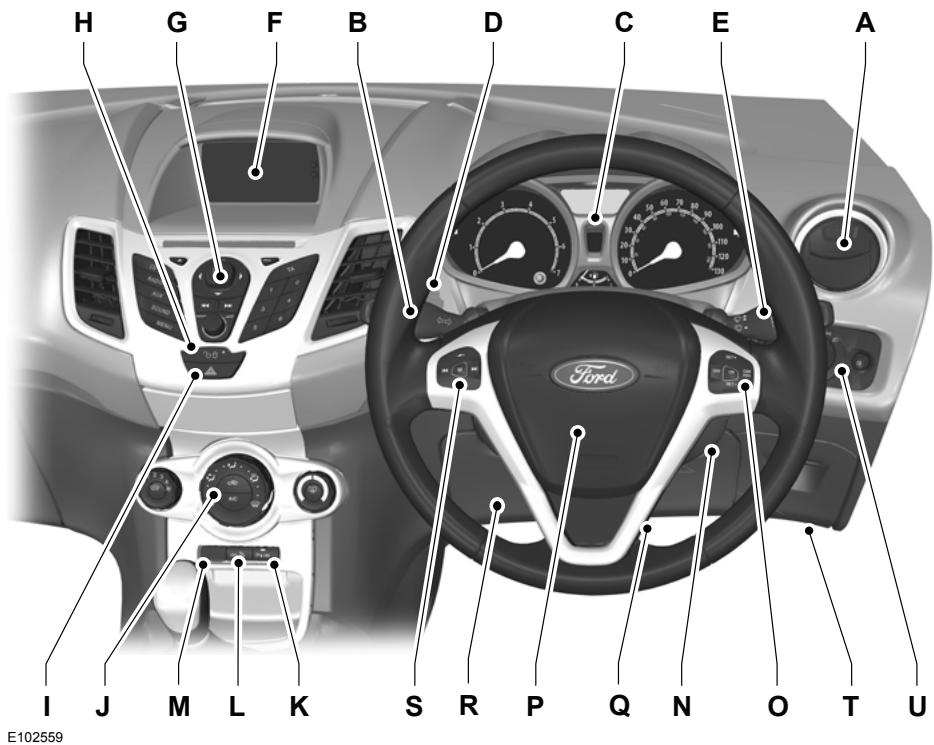

Conduite à droite

A Aérateurs. Voir Bouches d'aération (page 77). B Levier multifonction : Indicateurs de direction. Voir Clignotants (page 50). Feu de route. Voir Commandes d'éclairage (page 48). Voir Commande vocale (page 43). Voir Ordinateur de bord (page 71). C Combiné des instruments. Voir Instruments (page 61). Voir Témoins d'avertissement et indicateurs (page 61). D Bouton de démarrage. Voir Démarrage sans clé (page 91). E Levier d'essuie-glace. Voir Essuie-glaces/lave-glaces (page 44). F Afficheur multifonction. G Autoradio. Voir Présentation de l'autoradio (page 170).

H Bouton de verrouillage de porte. Voir Verrouillage et déverrouillage (page 35). I Commutateur de feux de détresse. Voir Feux de détresse (page 50). J Commandes de climatisation. Voir Contrat de licence d'utilisateur final (page 77). K Porte-carte ou commutateur ou témoin du système d'aide au stationnement. Voir Démarrage du véhicule à l'aide de câbles volants (page 107). L Porte-carte ou témoin de désactivation d'airbag passager. Voir Désactivation du coussin gonflable passager (page 30). M Commutateur de contrôle dynamique de stabilité (ESP). Voir Utilisation du programme de stabilité électronique (page 105). N Commutateur d'allumage. Régulateur de vitesse. Voir Utilisation du régulateur de vitesse (page 113). P Avertisseur sonore. Q Réglage du volant. Voir Réglage du volant (page 42). R Airbag genoux conducteur. Voir Principes de fonctionnement (page 26). S Commande audio. Voir Commandes audio (page 42). T Levier de déverrouillage de capot. Voir Ouverture et fermeture du capot (page 136). U Commande d'éclairage. Voir Commandes d'éclairage (page 48). Projecteurs anti-brouillard. Voir Antibrouillards (page 49). Feu arrière de brouillard. Voir Feux arrière de brouillard (page 49).

Verrouillage et déverrouillage Déverrouillage du véhicule

A Déverrouiller B Verrouiller C Déverrouillage du couvercle de coffre à bagages

Appuyez une fois sur le bouton de déverrouillage pour déverrouiller le véhicule. Voir Programmation de la télécommande (page 31).

Appuyez une fois sur le bouton de verrouillage pour activer le verrouillage centralisé.

Appuyez sur le bouton de verrouillage deux fois en moins de trois secondes pour activer le double verrouillage.

Appuyez sur le bouton de déverrouillage du couvercle de coffre à bagages deux fois en moins de trois secondes pour déverrouiller le coffre.

Voir Verrouillage et déverrouillage (page 35).

Système d'ouverture sans clé

Pour que le verrouillage et le déverrouillage passifs s'effectuent, une clé passive valide doit être présente dans l'une des trois zones de détection externes.

Verrouillage du véhicule

Des boutons de verrouillage sont prévus sur chacune des portes avant.

Appuyez une fois sur un bouton de verrouillage.

Déverrouillage du véhicule

Appuyez une fois sur un bouton de verrouillage.

Voir Entrées sans clé (page 37).

Démarrage sans clé

Appuyez une fois sur le bouton de démarrage.

Démarrage avec une transmission automatique

Note : Si vous relâchez la pédale de frein pendant le démarrage du moteur, le démarreur cesse de fonctionner et le circuit de bord revient en mode contact établi.

1. Vérifiez que la transmission est en position P ou N.
2. Enfoncez à fond la pédale de frein.
3. Appuyez brièvement sur le bouton de démarrage.

Démarrage avec une boîte de vitesses manuelle

Note : Si vous relâchez la pédale d'embrayage pendant le démarrage du moteur, le démarreur cesse de fonctionner et le circuit de bord revient en mode contact établi.

1. Appuyez à fond sur la pédale d'embrayage.
2. Appuyez brièvement sur le bouton de démarrage.

Voir Démarrage sans clé (page 91).

Réglage du volant

AVERTISSEMENT

Ne réglez jamais le volant pendant la conduite.

E95178

AVERTISSEMENT

Veillez à engager complètement le levier de verrouillage lorsqu'il est ramené à sa position d'origine.

E95179

Voir Réglage du volant (page 42).

Climatisation manuelle

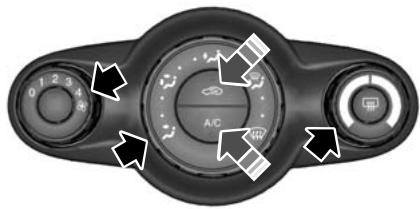

Réglages recommandés pour la fonction de refroidissement

E112145

Ouvrez les buses d'aération latérales et centrales.

Dirigez les buses d'aération centrales vers le haut et les buses d'aération latérales vers les fenêtres latérales.

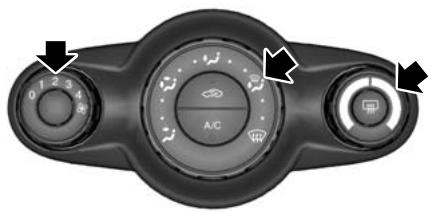

Réglages recommandés pour la fonction de chauffage

Fermez les buses d'aération centrales et ouvrez les buses d'aération latérales.

Dirigez les buses d'aération centrales vers les fenêtres latérales.

Voir Climatisation manuelle (page 78).

Climatisation automatique

Réglages recommandés pour la fonction de refroidissement

Réglez la température sur 22 °C (72 °F).

Ouvrez les buses d'aération latérales et centrales.

Dirigez les buses d'aération centrales vers le haut et les buses d'aération latérales vers les fenêtres latérales.

Réglages recommandés pour la fonction de chauffage

Réglez la température sur 22 °C (72 °F).

Ouvrez les buses d'aération latérales et centrales.

Dirigez les buses d'aération centrales vers le haut et les buses d'aération latérales vers les fenêtres latérales.

Voir Climatisation automatique (page 80).

Phares automatiques

Les phares s'allument et s'éteignent automatiquement en fonction de la luminosité ambiante.

Voir Commandes d'éclairage (page 48).

Indicateurs de direction

Si l'on pousse brièvement le levier vers le haut ou vers le bas, les indicateurs de direction clignotent trois fois.

Voir Clignotants (page 50).

Balayage automatique

Déplacez le levier vers le haut d'une position.

Le capteur de pluie mesure en continu la quantité d'eau sur le pare-brise et règle automatiquement la vitesse de balayage des essuie-glaces.

Réglez la sensibilité du capteur de pluie à l'aide de la commande rotative.

Voir Essuie-glaces de pare-brise (page 44).

Airbags

AVERTISSEMENT

Pour éviter le risque de blessures graves, voire mortelles, n'utilisez jamais un dispositif de retenue pour enfant dos à la route à l'avant si l'airbag n'est pas désactivé.

Voir Sécurités des enfants (page 19).

Voir Désactivation du coussin gonflable passager (page 30).

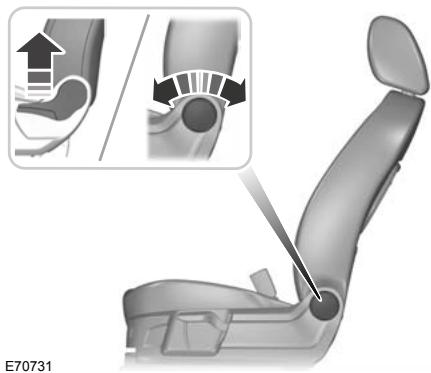

Sièges manuels

Note : Ne tenez pas le levier de verrouillage lorsque vous déplacez le siège.

Pour déplacer le siège, suivez la séquence indiquée.

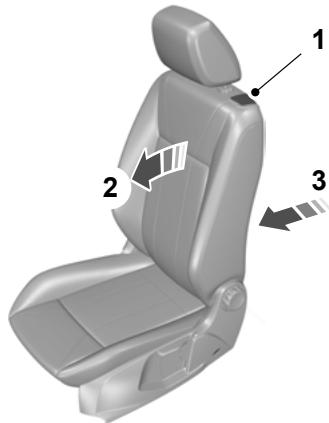

Rabattement du dossier vers l'avant - 3 portes E112675

Retour du dossier en position d'assise - 3 portes E112676

Voir Sièges à réglage manuel (page 84).

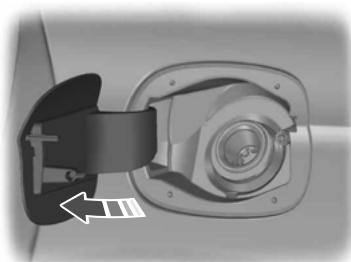

Trappe de remplissage de carburant

E103203

Appuyez sur la trappe pour l'ouvrir. Ouvrez totalement la trappe jusqu'en butée.

E119080

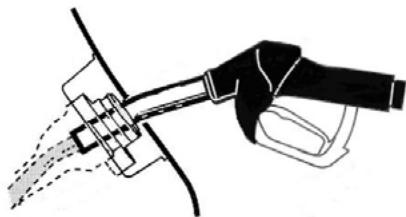

Insérez le pistolet de remplissage jusqu'à, et y compris, la première encoche du pistolet. Laissez-le reposer sur le couvercle de l'ouverture du tuyau de remplissage.

AVERTISSEMENT

Nous vous recommandons de patienter au moins 10 secondes avant de retirer le pistolet pour éviter l'écoulement dans le réservoir de carburant résiduel.

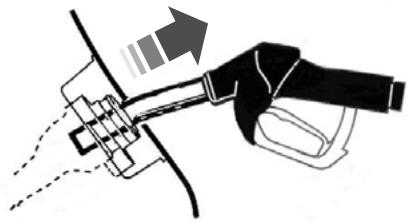

Soulevez légèrement le pistolet de remplissage pour le dégager.

Voir Trappe du réservoir de carburant (page 97).

SIÈGES DE SÉCURITÉ ENFANT

AVERTISSEMENTS

Attacher les enfants de moins de 150 centimètres dans un dispositif de retenue pour enfant homologué, sur niquette arrêtée.

Danger extrême ! Ne pas installer un siège de sécurité enfant de type dos à la route sur un siège protégé par un airbag frontal !

Lisez et suivez les instructions du fabricant lors de la pose d'un dispositif de retenue pour enfant.

Ne modifiez pas les dispositifs de retenue pour enfants de quelque manière que ce soit.

Ne tenez jamais un enfant assis sur vos genoux lorsque le véhicule se déplace.

AVERTISSEMENTS

Ne laissez pas des enfants seuls dans le véhicule.

Si votre véhicule a été impliqué dans un accident, faites contrôler les dispositifs de retenue pour enfants par des techniciens correctement formés.

Note : Les obligations relatives aux dispositifs de retenue pour enfants varient d'un pays à l'autre.

Seuls les dispositifs de retenue pour enfants conformes à la norme ECE-R44.03 (ou ultérieure) ont été testés et approuvés pour être utilisés dans votre véhicule. Une gamme de produits est disponible chez votre concessionnaire.

Dispositifs de retenue pour enfants pour les différentes catégories de poids

Utilisez le dispositif de retenue pour enfant correct :

Siège de sécurité bébé E68918

Attacher les enfants de moins de 13 kilos dans un siège de sécurité infantile (Groupe 0+) dirigé vers l'arrière, sur la banquette arrière.

Siège de sécurité infantile

E68920

Attacher les enfants dont le poids est compris entre 13 et 18 kilos dans un siège de sécurité infantile (Groupe 1) sur la banquette arrière.

POSITIONNEMENT DU SIÈGE DE SÉCURITÉ ENFANT

AVERTISSEMENTS

Veuillez consulter votre concessionnaire pour connaître les dernières informations concernant les sièges infantiles recommandés par Ford.

AVERTISSEMENTS

Texte d'origine selon la norme ECE R94.01 : Danger extrême ! Ne pas installer un dispositif de retenue pour enfant dos à la route sur un siège protégé par un coussin gonflable frontal !

En cas d'utilisation d'un siège enfant avec un pied de soutien, le pied de soutien doit prendre solidement sur le plancher.

En cas d'utilisation d'un siège enfant avec une ceinture de sécurité, veiller à ce que la ceinture de sécurité ne soit pas détendue et qu'elle ne soit pas tordue.

ATTENTION

Le siège enfant doit être solidement plaqué contre le siège du véhicule. Il pourrait être nécessaire d'élever ou d'abaisser l'appuie-tête. Voir Appuis-tête (page 83).

Note : En cas d'utilisation d'un siège enfant sur le siège avant, toujours régler le siège passager avant au maximum vers l'arrière. S'il s'avère difficile de serrer l'enrouleur de la ceinture de sécurité sans qu'il n'y ait de mou, ajuster le dossier en position haute et régler la hauteur du siège. Voir Sièges (page 83).

Sièges	Catégories de poids
	0	0+	1	2	3
	Jusqu'à 10kg	Jusqu'à 13kg	9 - 18 kg	15 - 25 kg	22 - 36 kg
Siège passager avantavec airbag ACTIVE(ON)	X	X	UF	UF	UF
Siège passager avantavec airbag DESAC-TIVE (OFF)	U	U	U	U	U

Sécurité des enfants

Sièges	Catégories de poids
	0	0+	1	2	3
	Jusqu'à 10kg	Jusqu'à 13kg	9 - 18 kg	15 - 25 kg	22 - 36 kg
Sièges arrière	U	U	U	U	U

X Inapproprié pour les enfants dans cette catégorie de poids.

U Approprié pour les sièges de sécurité enfant universels homologués pour cette catégorie de poids.

U Approprié pour les sièges de sécurité enfant universels homologués pour cette catégorie de poids. Toutefois, nous vous recommandons d'attacher les enfants dans un siège de sécurité homologué placé sur la banquette arrière.

UF Approprié pour les sièges de sécurité enfant face à la route universels homologués pour cette catégorie de poids. Toutefois, nous vous recommandons d'attacher les enfants dans un siège de sécurité homologué placé sur la banquette arrière.

Sièges-enfants ISOFIX

Sièges		Catégories de poids
		0+	1
		Orienté vers l'arrière	Orienté vers l'avant
		Jusqu'à 13 kg	9 - 18 kg
Siège avant	Classe de tallée	Non équipé ISOFIX
	Type de siège
ISOFIX de siège extérieur arrêté	Classe de tallée	E*	B, B1*
	Type de siège	IL**	IL, IUF***
Siège central arrêté	Classe de tallée	Non équipé ISOFIX
	Type de siège

IL Approprié pour certains dispositifs de retenue pour enfants de la catégorie semi-universelle. Veuillez consulter les listes de recommandation véhicule des fournisseurs de dispositifs de retenue pour enfants.

IUF Approprié pour certains dispositifs de retenue pour enfants orientés vers l'avant de la catégorie universelle approuvés pour ce groupe de masse et cette classe de taille ISOFIX.

*La classe de taille ISOFIX pour les dispositifs de retenue pour enfants universels et semi-universels est déterminée par une lettre majuscule allant de A à G. Cette lettre d'identification est indiquée sur le dispositif de retenue pour enfants ISOFIX.

**À la date de publication, le siège de sécurité pour bébé ISOFIX de groupe 0+ commandé est le Britax Romer Baby Safe. Veuillez consulter votre concessionnaire pour connaître les dernières informations concernant les sièges enfant recommandés par Ford.

À la date de publication, le siège enfant ISOFIX de groupe 1 recommandé est le Britax Romer Duo. Veuillez consulter votre concessionnaire pour connaître les dernières informations concernant les sièges enfant recommandés par Ford.

SIÈGES RÉHAUSSEURS

AVERTISSEMENTS

N'installez pas un siège rehausseur avec la seule sangle ventrale de la ceinture de sécurité.

N'installez pas un siège rehausseur avec une ceinture de sécurité détendue ou vrillée.

Ne placez pas la ceinture de sécurité sous le bras ou derrière le dos de votre enfant.

N'utilisez pas d'oreillers, de livres ou de serviettes pour rehausser votre enfant.

Veillez à ce que votre enfant soit assis en position verticale.

Attachez les enfants de plus de 15 kilos, mais mesurant moins de 150 centimètres, dans un rehausseur (ou coussin).

ATTENTION

Si vous installez un siège de sécurité enfant sur un siège arrière, veillez à ce qu'il soit bien appuyé contre le siège du véhicule. Il pourrait être nécessaire de lever ou de retirer l'appuie-tête. Voir appuie-tête (page 83).

Rehausseur (groupe 2)

E70710

Nous vous recommandons d'utiliser un rehausseur combinant un coussin et un dossier à la place d'un coussin de rehausse uniquement. La position d'assise surélevée permettra de placer la sangle diagonale de la ceinture de sécurité au centre de l'épaule de votre enfant et la sangle ventrale bien ajustée sur le bassin.

Rehausseur (groupe 3)

POINTS D'ANCRAGE ISOFIX

AVERTISSEMENT

Utiliser un dispositif anti-rotation lors de l'utilisation du système ISOFIX. Nous recommandons l'utilisation

d'un amarrage supérieur ou d'une patte de support.

Votre véhicule est équipé de points d'ancrage ISOFIX qui reçoivent de façon universelle les sièges-enfants ISOFIX agréés.

Le système ISOFIX est composé de deux bras de fixation rigides sur le siège de sécurité enfant, qui se fixent sur des points d'ancrage prévus sur les sièges arrière latéraux, à la jonction de l'assise et du dossier. Les points d'ancrage des sangles d'arrimage sont fixés à l'arrière des sièges arrière extérieurs pour les sièges de sécurité enfant munis d'un ancrage supérieur.

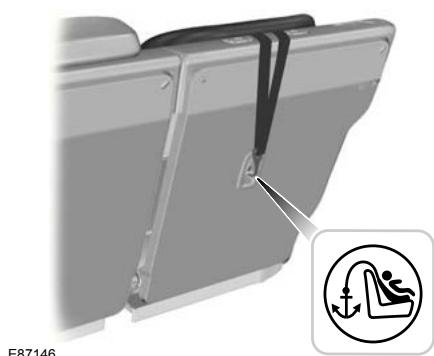

Points d'ancrage supérieurs de sangle d'arrimage

Fixation d'un siège de sécurité enfant avec sangles d'ancrage supérieures

AVERTISSEMENT

Ne pas fixer une sangle d'amarrage à un autre endroit que le point d'ancrage d'amarrage correct.

Note : Retirer le couvre-bagages pour faciliter la pose, le cas échéant. Voir Couvre-bagages (page 115).

1. Placer le siège pour enfant sur le coussin de siège arrière et plier le dossier de siège approprié vers l'avant. Voir Sièges arrière (page 86).
2. Déposer l'appui-tête. Voir Appuis-tête (page 83).

AVERTISSEMENT

Veiller à ce que la sangle d'amarrage supérieure ne présente aucun mou ou ne soit pas entortillée et veiller à son placement correct sur le point d'ancrage.

1. Acheminer la sangle d'amarrage jusqu'au point d'ancrage.

AVERTISSEMENT

S'assurer que le dossier de siège est bien fixé et bien engagé dans le verrou.

1. Pousser le dossier en position verticale.

E87145

1. Pousser le dossier de siège de sécurité infant fermement pour engager les points d'ancrage inférieurs ISOFIX.
2. Serrer la sangle d'amarrage conformément aux instructions du fabricant de sièges de sécurité infant.

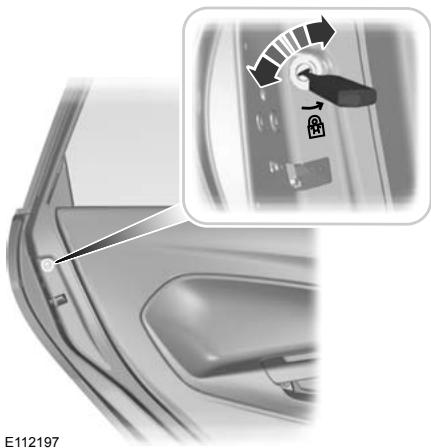

SÉCURITÉS ENFANTS

AVERTISSEMENT

Si les sécurité enfants sont activées, vous ne pouvez pas ouvrir les portes à partir de l'intérieur.

Côté gauche

Tournez dans le sens inverse des aiguilles d'une montre pour verrouiller et dans le sens des aiguilles d'une montre pour déverrouiller.

Côté droit

Tournez dans le sens des aiguilles d'une montre pour verrouiller et dans le sens inverse pour déverrouiller.

PRINCIPES DE FONCTIONNEMENT

Airbags

AVERTISSEMENTS

Ne pas modifier l'avant du véhicule de quelque manière que ce soit. Ceci pourrait affecter le déploiement des airbags. Texte original de la norme ECE R94.01 : Danger extrême ! Ne pas installer un siège de sécurité enfant dos à la route sur un siège protégé par un airbag frontal ! Bouclez votre ceinture de sécurité et maintenez une distance suffisante entre vous et le volant. La ceinture de sécurité doit être correctement utilisée pour vous retenir dans la position permettant à l'airbag de fournir une protection optimale. Voir « S'asseoir dans la position correcte » (page 83). Faire exécuter les réparations sur le volant, la colonne de direction, les sièges, les airbags et les ceintures de sécurité par un technicien compétent. ! Maintenez exempt d'obstruction l'espace situé devant les airbags. Ne rien fixer sur ou au-dessus des couvercles d'airbags. Ne pas enfoncer des objets pointus aux endroits où des airbags sont montés. Ceci pourrait endommager et affecter le déploiement des airbags. Utiliser des housses conçues pour les sièges équipés d'airbags latéraux. Les faire poser par un technicien compétent.

Note : Le déploiement d'un airbag produit une détonation et un nuage de résidus poudreux inoffensifs. Ceci est normal.

Note : Pour nettoyer les couvercles d'airbag, utiliser un chiffon humide seulement.

Airbags conducteur et passager avant

E74302

Les airbags conducteur et passager avant se déploient lors des collisions frontales (ou jusqu'à 30 degrés vers la gauche ou la droite) d'une force suffisante. Les airbags se gonflent en quelques millièmes de seconde et se dégonflent au contact avec les occupants, amortissant le mouvement de leur corps vers l'avant. Les collisions frontales mineures, les capotages, les collisions arrière et les collisions latérales ne provoquent pas le déclenchement des airbags frontaux conducteur et passager.

Airbag genoux conducteur

ATTENTION

Ne pas essayer d'ouvrir le couvercle de l'airbag genoux conducteur.

L'airbag genoux conducteur se déploie lors des collisions frontales (ou jusqu'à 30 degrés vers la gauche ou la droite) d'une force suffisante. L'airbag se gonfle en quelques millièmes de seconde et se dégonfle au contact avec les occupants, créant un élément amortissant entre les genoux du conducteur et la colonne de direction. L'airbag genoux ne se déploie pas lors des capotages, collisions arrière et collisions latérales.

Pour l'emplacement des repères : Voir Bref aperçu (page 10).

Note : L'airbag genoux a un seuil de déploiement plus bas que les airbags frontaux. Lors d'une collision mineure, il est possible que l'airbag genoux se déploie.

Airbags latéraux

Les airbags latéraux sont montés à l'intérieur du dossier des sièges avant. Une étiquette indique que votre véhicule est équipé d'airbags latéraux.

Les airbags latéraux se déploient en cas de collision latérale d'une certaine violence. Les airbags se gonflent en quelques millièmes de seconde et se dégonflent au contact avec les occupants, assurant une protection du thorax et des épaules. Les collisions latérales mineures, les capotages, les collisions frontales et les collisions arrière ne provoquent pas le déclenchement des airbags latéraux.

Airbags rideaux

Les airbags rideaux sont montés à l'intérieur des garnissages au-dessus des vitres latérales avant et arrière. Des badges moulés dans les garnissages de montant B indiquent que le véhicule est équipé d'airbags rideaux.

Les airbags rideaux se déploient pendant les collisions latérales d'une certaine violence. Les airbags se gonflent en quelques millièmes de seconde et se dégonflent au contact avec les occupants, assurant une protection de la tête. Les collisions latérales mineures, les collisions frontales, les collisions arrière ou les capotages ne provoquent pas le déclenchement des airbags rideaux.

Ceintures de sécurité

AVERTISSEMENTS

Bouclez votre ceinture de sécurité et maintenez une distance suffisante entre vous et le volant. La ceinture de sécurité doit être correctement utilisée pour vous retenir dans la position permettant à l'airbag de fournir une protection optimale. Voir « S'asseoir dans la position correcte » (page 83).

Ne jamais utiliser une ceinture de sécurité sur plus d'une personne. Utiliser la boucle correcte pour chaque ceinture de sécurité.

AVERTISSEMENTS

Ne pas utiliser une ceinture de sécurité détendue ou vrillée.

Ne pas porter des vêtements épais. Pour une efficacité optimale, la ceinture de sécurité doit être bien ajustée sur le corps.

Placez la sangle épaulière sur le centre de votre épaule et ajustez la sangle ventrale pour qu'elle soit bien sur votre bassin.

Les enrouleurs des ceintures de sécurité conducteur et passager avant sont équipés d'un prétensionneur de ceinture de sécurité. Les prétensionneurs de ceinture ont un seuil de déploiement plus bas que les airbags. Lors des collisions mineures, il est possible que les prétensionneurs se déploient.

État après une collision

AVERTISSEMENT

Les ceintures de sécurité qui ont subi des contraintes, au cours d'un accident, doivent être remplacées et les ancrages contrôlés par un technicien ayant reçu la formation nécessaire.

BOUCLAGE DES CEINTURES DE SÉCURITÉ

AVERTISSEMENT

Insérez la languette dans la boucle jusqu'à ce qu'un déclic se fasse entendre. Si vous n'entendez pas ce déclic, c'est que vous n'avez pas bouclé la ceinture.

Déroulez régulièrement la ceinture. Elle peut se bloquer si vous tirez dessus trop violemment ou si le véhicule se trouve sur une pente.

Appuyez sur le bouton rouge de la boucle pour détacher la ceinture. Laissez-la s'enrouler complètement et en douceur.

Note : Soulevez légèrement le coulisseau tout en appuyant sur le bouton de verrouillage pour faciliter le déblocage du mécanisme de verrouillage.

Pour le monter ou l'abaisser, appuyez sur le bouton de verrouillage sur le dispositif de verrouillage et déplacez-le comme il convient.

RAPPEL DE BOUCLAGE DE CEINTURE DE SÉCURITÉ

AVERTISSEMENT

Le système de protection des occupants ne fournit une protection optimale que lorsque la ceinture de sécurité est correctement utilisée.

Note : Le siège sport du passager avant n'est pas équipé du rappel de bouclage de ceinture de sécurité.

Le témoin de rappel de bouclage de ceinture de sécurité s'allume et un signal sonore se fait

entendre si la ceinture de sécurité du conducteur ou du passager avant n'est pas bouclée et que le véhicule commence à prendre de la vitesse. Il s'allume aussi si la ceinture de sécurité du siège conducteur ou passager avant est débouclée alors que le véhicule est en mouvement. Le signal sonore s'arrête après cinq minutes mais le témoin de rappel de bouclage de ceinture reste allumé jusqu'au bouclage de la ceinture de sécurité du conducteur ou du passager avant.

Déactivation du rappel de bouclage de ceinture

Contacter le concessionnaire Ford le plus proche.

UTILISATION DES CEINTURES DE SÉCURITÉ PAR LES FEMMES ENCEINTES

E68587

AVERTISSEMENT

1. Placez la ceinture de sécurité de manière correcte pour votre sécurité et celle de l'enfant à naître. N'utilisez jamais la sangle ventrale ou la sangle épaulière seule.

Placez la sangle ventrale de manière confortable sur vos hanches et sous l'abdomen. Placez la sangle épaulière entre vos seins, au-dessus et sur le côté de votre abdomen.

DÉSACTIVATION DU COUSSIN GONFLABLE PASSAGER

AVERTISSEMENT

Veiller à désactiver l'airbag passager si un siège de sécurité enfant dos à la route est placé sur le siège

passager avant.

Pose d'un commutateur de désactivation de l'airbag passager

AVERTISSEMENT

Si vous devez installer un siège de sécurité enfant sur un siège protégé par un sac gonflable frontal opérationnel, faites poser un commutateur de désactivation de l'airbag passager.

opérationnel, faites poser un commutateur de désactivation de l'airbag passager.

Veuillez consulter votre concessionnaire pour plus de renseignements.

Note : Le commutateur à clé est monté dans la boîte à gants, avec un témoin de désactivation dans la planche de bord.

L'allumage ou le clignotement du témoin d'airbags pendant la conduite signale une anomalie dans le système. Voir Témoins d'avertissement et indicateurs (page 61). Retirer le siège de sécurité enfant et faire immédiatement contrôler le système.

A Désactivé

B Activé

Mettez le commutateur sur la position A. À l'établissement du contact, assurez-vous que le témoin de désactivation de l'airbag passager s'allume.

Mettre le commutateur sur la position A. À l'établissement du contact, s'assurer que le témoin de désactivation de l'airbag passager s'allume.

AVERTISSEMENT

Veillez à ce que l'airbag passager soit activé lorsqu'aucun siège de sécurité enfant n'occupe le siège passager.

Veiller à ce que l'airbag passager soit activé lorsqu'aucun siège de sécurité enfant n'occupe le siège passager.

Mettre le commutateur sur la position B.

INFORMATIONS GÉNÉRALES SUR LES FRÉQUENCES RADIO

ATTENTION

La fréquence radio utilisée par votre télécommande peut également l'être par d'autres transmissions radio à courte distance (ex. : radio amateur, équipement médical, casque sans fil, télécommande et systèmes d'alarme). Si les fréquences sont brouillées, vous ne pourrez pas utiliser votre télécommande. Vous pouvez verrouiller et déverrouiller les portes avec la clé. Vérifiez si votre véhicule est bien fermé à clé avant de le quitter. Cette mesure exclut tout blocage nuisible potentiel.

Note : Vous pouvez déverrouiller les portes en appuyant accidentellement sur les boutons de la télécommande.

La portée de votre télécommande dépend de l'environnement.

PROGRAMMATION DE LA TÉLÉCOMMANDE

Un maximum de huit télécommandes (y compris celles fournies avec votre véhicule) peuvent être programmées. Laisser les télécommandes à l'intérieur du véhicule lors de la procédure de programmation. Boucler les ceintures de sécurité avant et fermer toutes les portes afin d'éviter le déclenchement d'alarmes conflictuelles au cours de la programmation.

Programmation d'une télécommande neuve

1. Pour programmer de nouvelles télécommandes, mettre la clé de contact en position II quatre fois de suite en six secondes.
2. Tourner la clé en position 0. Un signal sonore retentit pour indiquer qu'il est possible de programmer les télécommandes pendant 10 secondes.
3. Appuyer sur n'importe quel bouton d'une télécommande neuve. Un signal sonore retentit pour confirmation.
4. Procéder de nouveau à cette dernière étape pour toutes les télécommandes, y compris la télécommande d'origine. Ne pas retirer la clé du commutateur d'allumage lorsque le bouton de cette télécommande est enfoncé.
5. Établir de nouveau le contact (position II) ou patienter dix secondes, pour que la procédure de programmation soit terminée, avant de programmer une autre télécommande. Désormais, seules les télécommandes qui viennent d'être programmées peuvent verrouiller et déverrouiller le véhicule.

Reprogrammation de la fonction de déverrouillage

Remarque : lorsque vous appuyez sur le bouton de déverrouillage, toutes les portes sont déverrouillées, ou seulement la porte conducteur et le couvercle du coffre à bagages. Appuyez de nouveau sur le bouton de déverrouillage pour déverrouiller toutes les portes.

Appuyez simultanément sur les boutons de déverrouillage et de verrouillage de la télécommande pendant quatre secondes, contact coupé. Les clignotants clignotent deux fois pour confirmer le changement.

Pour revenir à la fonction de déverrouillage d'origine, répétez la procédure.

REMPLACEMENT DE LA PILE DE LA TÉLÉCOMMANDE

Veillez à mettre les vieilles piles au rebut de manière à respecter l'environnement. Obtenez des

informations relatives au recyclage auprès des autorités locales.

Télécommande avec lame de clé escamotable

E74383

1. Insérez un tournevis aussi profondément que possible dans la fente sur le côté de la télécommande, poussez-le vers la lame puis retirez la lame de clé.

1. Tournez le tournevis dans la position indiquée pour commencer à séparer les deux moitiés de la télécommande.

1. Tournez le tournevis dans la position indiquée pour séparer les deux moitiés de la télécommande.

ATTENTION

Ne touchez pas les contacts de la pile ou la carte de circuit imprimé avec le tournevis.

1. Faites délicatement levier sur la pile avec le tournevis pour l'extraire.
2. Installez une pile neuve (3V CR 2032) avec le + orienté vers le bas.
3. Assembler les deux moitiés de la télécommande.
4. Poser la lame de clé.

Télécommande sans lame de clé escamotable

Type1

E126152

1. Insérer un tournevis dans l'évidement au dos de la clé, puis retirer la lame de clé.

E126153

1. Dégager les clips de retenue avec le tournevis, puis séparer les deux moitiés de la télécommande.

E126281

ATTENTION

Ne pas toucher les contacts de la pile ou la carte de circuit imprimé avec le tournevis.

1. Faire délicatement levier sur la pile avec le tournevis pour l'extraire.
2. Installer une pile neuve (3V CR 2032) avec le + orienté vers le haut.
3. Assembler les deux moitiés de la télécommande.
4. Poser la lame de clé.

Type 2

1. Appuyer sur les boutons placés sur les bords et les maintenir enfoncés pour libérer le couvercle. Déposer le couvercle avec précaution.
2. Retirez la lame de la clé.

E105362

1. Faire délicatement levier sur la pile avec le tournevis pour l'extraire.
2. Installer une pile neuve (3V CR 2032) avec le ^+ orienté vers le bas.
3. Assembler les deux moitiés de la télécommande.
4. Poser la lame de clé.
5. Tourner un tournevis à lame plate dans la position indiquée pour séparer les deux moitiés de la télécommande.

E119190

1. Insérer le tournevis avec précaution dans la position indiquée pour ouvrir la télécommande.

E125860

ATTENTION

Ne pas toucher les contacts de la pile ou la carte de circuit imprimé avec le tournevis.

VERROUILLAGE ET DÉVERROUILLAGE

Note : ne laissez pas vos clés dans le véhicule.

Verrouillage

Verrouillage avec la clé

Orientez la partie supérieure de la clé vers l'avant du véhicule.

Verrouillage à l'aide de la télécommande

Note : la porte conducteur peut être verrouillée avec la clé. Cette solution doit être utilisée si la télécommande ne fonctionne pas.

Appuyez sur le bouton.

Double verrouillage

AVERTISSEMENT

N'activez pas le double verrouillage lorsque des personnes ou des animaux sont présents dans le

véhicule. Les portes double-verrouillées ne peuvent pas être ouvertes à partir de l'intérieur.

Le double verrouillage est une fonction de protection contre le vol qui empêche l'ouverture des portes à partir de l'intérieur. Vous ne pouvez double-verrouiller les portes que si elles sont toutes fermées.

Double verrouillage avec la clé

Tournez deux fois la clé en position de verrouillage en moins de trois secondes.

Double verrouillage avec la télécommande

Appuyez deux fois sur le bouton en moins de trois secondes.

Déverrouillage

Déverrouillage avec la clé

Orientez la partie supérieure de la clé vers l'arête du véhicule.

Déverrouillage avec la télécommande

Note : La porte conducteur peut être déverrouillée avec la clé. Cette solution doit être utilisée si la télécommande ne fonctionne pas.

Note : Si le véhicule reste verrouillé pendant plusieurs semaines, la télécommande sera désactivée. Le véhicule doit être déverrouillé et le moteur démarré avec la clé. Le fait de déverrouiller et de démarrer une fois le véhicule réactivera la télécommande.

Appuyez sur le bouton.

Reverrouillage automatique

Les portes se reverrouillent automatiquement si vous n'ouvrez pas une porte dans les 45 secondes qui suivent le déverrouillage à l'aide de la télécommande. Les serrures de portes et l'alarme reviennent à l'état précédent.

Reprogrammation de la fonction de déverrouillage

La fonction de déverrouillage peut être reprogrammée de sorte que seule la porte conducteur soit déverrouillée (voir Programmation de la télécommande, page 31).

Confirmation du verrouillage et du déverrouillage

Note : Si votre véhicule est équipé du double verrouillage, les clignotants ne clignotent deux fois que lorsque vous avez activé le double verrouillage.

Lorsque vous verrouillez les portes, les indicateurs de direction clignotent deux fois.

Lorsque vous déverrouillez les portes, les indicateurs de direction clignotent une fois.

Verrouillage et déverrouillage des portes depuis l'intérieur

Appuyez sur le bouton. Pour l'emplacement des repères, voir Bref aperçu (page 10).

Couvercle du coffre à bagages

Ouverture manuelle

E125429

Pour ouvrir le coffre à bagages, appuyez sur cette poignée. La porte conducteur doit être déverrouillée.

Ouverture avec la télécommande

Appuyez deux fois sur le bouton en moins de trois secondes.

Fermeture du couvercle du coffre à bagages

E89132

Une poignée encastrée est prévue dans le couvercle du coffre à bagages pour faciliter la fermeture.

Verrouillage de chaque porte avec la clé.

Note : Si le verrouillage centralisé ne fonctionne pas, il est possible de verrouiller chacune des portes avec la clé orientée comme illustré.

Côté gauche

Pour verrouiller, tournez dans le sens des aiguilles d'une montre.

Côté droit

Pour verrouiller, tournez dans le sens inverse des aiguilles d'une montre.

Déverrouillage

Note : Si les serrures de sécurité enfants ont également été activées, le fait de tirer sur le levier intérieur désactive le verrouillage d'urgence mais pas la serrure de sécurité enfants. Seules les poignées de portes extérieures permettent d'ouvrir les portes.

Note : Si les portes ont été déverrouillées grâce à cette méthode, chaque porte doit être verrouillée jusqu'à ce que le verrouillage centralisé soit réparé.

Déverrouillez la porte conducteur avec la clé. Les autres portes peuvent être déverrouillées individuellement en tirant sur les poignées de portes intérieures correspondantes.

ENTRÉE SANS CLÉ

Informations d'ordre général

AVERTISSEMENT

Le système d'entrée sans clé peut ne pas fonctionner si la clé se trouve à proximité d'objets métalliques ou

de dispositifs électroniques comme des téléphones mobiles.

Le système d'entrée passif ne fonctionne pas si :

La batterie du véhicule est déchargée. - Les fréquences de la clé passive sont brouillées. La pile de la clé passive est déchargée.

Note : Si le système d'entrée passif ne fonctionne pas, vous devrez utiliser la lame de la clé pour verrouiller et déverrouiller le véhicule.

Le système d'entrée sans clé permet au conducteur de faire fonctionner le véhicule sans utiliser de clé ni de télécommande.

Pour que le verrouillage et le déverrouillage passifs s'effectuent, une clé passive valide doit être présente dans l'une des trois zones de détection externes. Ces zones se situent environ à 1,5 mètre des poignées de portes conducteur et passager et du couvercle de coffre à bagages.

Clé passive

Le véhicule peut être verrouillé et déverrouillé à l'aide de la clé passive. La clé passive peut également servir de télécommande. Voir Verrouillage et déverrouillage (page 35).

Verrouillage du véhicule

AVERTISSEMENT

Le véhicule ne se verrouille pas automatiquement. Si aucun bouton de verrouillage n'est enfoncé, le véhicule reste déverrouillé.

Des boutons de verrouillage sont prévus sur chacune des portes avant.

Pour activer le verrouillage centralisé et armer l'alarme antivol :

• Appuyez une fois sur un bouton de verrouillage.

Pour activer le système de double verrouillage et armer l'alarme antivol :

• Appuyez deux fois en moins de 3 secondes sur un bouton de verrouillage.

Note : Une fois activé, le véhicule restera verrouillé pendant environ 3 secondes. Lorsque cette période de temporisation est terminée, les portes peuvent être à nouveau ouvertes, à condition que la clé passive se situe dans la zone de détection appropriée.

Deux clignotements courts des clignotants confirment le verrouillage de toutes les portes et du couvercle de coffre à bagages et l'armement de l'alarme antivol.

Couvercle de coffre à bagages

Note : Si la clé passive se trouve dans le coffre à bagages et que les portes sont verrouillées, le couvercle de coffre à bagages ne peut pas être fermé et se relève.

Note : Si une deuxième clé passive valide se trouve dans la zone de détection du couvercle de coffre à bagages, le couvercle peut être fermé.

Déverrouillage du véhicule

Note : Si le véhicule reste verrouillé plus de trois jours, le système d'entrée sans clé passe en mode économique d'énergie afin de réduire la consommation de courant de batterie. Lorsque le véhicule est déverrouillé dans ce mode, le temps de réaction du système peut être légèrement plus long que la normale. Le déverrouillage du véhicule désactive le mode économique d'énergie.

Appuyez une fois sur un bouton de déverrouillage.

Note : Une clé passive valide doit se trouver dans la zone de détection de la porte dont la poignée a été actionnée.

Un clignotement long des clignotants confirme le déverrouillage de toutes les portes et du couvercle de coffre à bagages et le désarmement de l'alarme antivol.

Déverrouillage de la porte conducteur uniquement

Si la fonction de déverrouillage est reprogrammée de manière à ce que seule la porte conducteur et le couvercle de coffre à bagages soient déverrouillés (voir Programmation de la télécommande (page 31)), notez ce qui suit :

Si la porte conducteur est la première porte à être ouverte, les autres portes resteront verrouillées. Il est possible de déverrouiller toutes les autres portes à partir de l'intérieur du véhicule en appuyant sur le bouton de déverrouillage situé sur le combiné des instruments. Pour l'emplacement des repères : voir Bref aperçu (page 10). Les portes peuvent être déverrouillées individuellement en tirant sur les poignées de porte intérieures correspondantes.

Si la porte passager est la première porte ouverte, toutes les autres portes et le couvercle de coffre à bagages seront déverrouillés.

Clés désactivées

Toute clé laissée à l'intérieur du véhicule verrouillé est désactivée.

Une clé désactivée ne peut plus établir le contact ou faire démarrer le moteur.

Pour être de nouveau utilisables, ces clés passives doivent être réactivées.

Pour activer toutes les clés passives, déverrouillez le véhicule à l'aide d'une clé passive ou de la fonction de déverrouillage de la télécommande.

Toutes les clés passives seront activées si le contact est établi ou le moteur lancé au moyen d'une clé valide.

Verrouillage et déverrouillage des portes avec la lame de la clé

1. Déposer le couvercle avec précaution.
2. Retirez la lame de la clé et insérez-la dans la serrure.

Note : seule la poignée de porte conducteur est équipée d'un barillet de serrure.

PRINCIPES DE FONCTIONNEMENT

Le système d'immobilisation est un système de protection antivol qui empêche un intrus de démarrer le moteur avec une clé dont le code n'est pas correct.

CLÉS CODÉES

Note : Évitez que des objets métalliques ne fassent écran aux clés. Ils pourraient empêcher que le récepteur identifie votre clé comme valide.

Note : Si vous perdez une clé, faites effacer le code de toutes les clés restantes et programmer un nouveau code. Veuillez consulter votre concessionnaire pour plus de renseignements. Faites recoder des clés de rechange avec vos clés existantes.

Si vous perdez une clé, vous pouvez vous procurer une clé de rechange auprès de votre concessionnaire Ford. Si possible, indiquez-lui le numéro de clé figurant sur l'étiquette fournie avec les clés d'origine. Vous pouvez aussi obtenir des clés supplémentaires auprès de votre concessionnaire Ford.

ARMEMENT DU SYSTÈME D'IMMOBILISATION DU MOTEUR

Le système d'immobilisation du moteur est armé automatiquement peu après la coupure du contact.

DÉSARMEMENT DU SYSTÈME D'IMMOBILISATION DU MOTEUR

Le système d'immobilisation du moteur se désarme automatiquement lorsque vous établissez le contact avec une clé codée valide.

Le témoin dans le combiné des instruments s'allume pendant environ 3 secondes puis s'éteint. Si le témoin reste allumé une minute ou clignote environ une minute puis à intervalles irréguliers, la clé n'a pas été reconnue. Retirez la clé puis effectuez une nouvelle tentative de démarrage.

Si vous n'avez pas pu démarrer le moteur avec une clé correctement codée, il y a une anomalie dans le système. Faites immédiatement contrôler le système d'immobilisation.

PRINCIPES DE FONCTIONNEMENT

Le système dissuade les intrusions dans votre véhicule par les portes et le capot. Il protège également le système audio.

Déclenchement de l'alarme

Une fois armée, l'alarme se déclenche dans les cas suivants :

• Si quelqu'un ouvre une porte, le coffre à bagages ou le capot sans clé ou télécommande valide.
• Si quelqu'un dépose le système audio.
• Si la clé de contact est tournée en position I, II ou III sans une clé valide.

Si l'alarme est déclenchée, l'avertisseur sonore de l'alarme se fait entendre pendant 30 secondes et les feux de détresse clignotent pendant cinq minutes.

Toute nouvelle tentative d'effectuer une des opérations ci-dessus entraîne un nouveau déclenchement de l'alarme.

ARMEMENT DE L'ALARME

Pour armer l'alarme, verrouiller le véhicule. Voir Serrures (page 35).

Délai d'armement automatique

Le délai d'armement de 12 secondes commence lorsque le capot moteur, le coffre à bagages et toutes les portes sont fermés.

DÉSARMEMENT DE L'ALARME

Véhicules sans entrée sans clé

Désarmez et faites taire l'alarme en déverrouillant les portes à l'aide de la clé et en établissant le contact avec une clé codée correctement ou en déverrouillant les portes à l'aide de la télécommande.

Véhicules avec entrée sans clé

Note : Pour l'entrée sans clé, une clé passive valide doit se trouver dans la zone de détection de la porte dont la poignée a été actionnée. Voir Entrée sans clé (page 37).

Désarmez et faites taire l'alarme en déverrouillant les portes et en établissant le contact ou en déverrouillant les portes ou le couvercle de coffre à bagages à l'aide de la télécommande.

RÉGLAGE DU VOLANT

AVERTISSEMENT

Ne jamais régler le volant lorsque le véhicule se déplace.

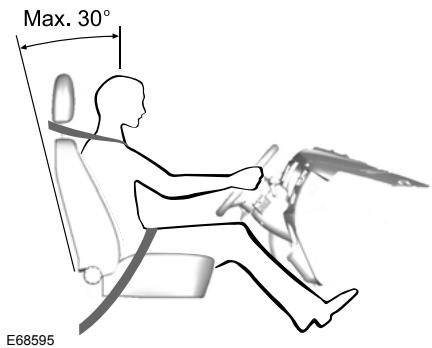

Note : Veiller à être assis à la position correcte. Voir « S'asseoir dans la position correcte » (page 83).

AVERTISSEMENT

Veiller à engager complètement le levier de verrouillage lorsqu'il est ramené à sa position d'origine.

COMMANDES AUDIO

A Augmentation du volume B Recherche automatique vers le haut C Diminution du volume D Recherche automatique vers le bas E Mode

Mode

Appuyez sur le bouton de mode et maintenez-le enfoncé pour sélectionner la source audio.

Appuyez sur le bouton de mode pour :

• régler l'autoradio sur la station présélectionnée suivante, accepter un appel téléphonique entrant
• terminer un appel téléphonique

SEEK (Recherche automatique)

Appuyez sur le bouton de recherche pour :

• régler l'autoradio sur la station immédiatement au-dessus ou au-dessous dans la plage de fréquence
• lancer la piste suivante ou précédente du CD.

Appuyez sur le bouton de recherche et maintenez-le enfoncé pour :

• régler l'autoradio sur une station au-dessus ou au-dessous dans la plage de fréquence
• faire une recherche dans une piste de CD.

COMMANDE VOCALE E102756

Appuyer sur le bouton pour activer ou désactiver le mode de commande vocale.

Pour plus d'informations, voir Commande vocale (page 194).

ESSUIE-GLACES DE PARE-BRISE

E102032

A Battement isolé B Balayage intermittent C Balayage normal D Balayage rapide

Balayage intermittent

E102033

A Intervalle de balayage court B Balayage intermittent C Intervalle de balayage long

Le sélecteur rotatif peut être utilisé pour régler l'intervalle de balayage.

Système de balayage automatique

Certains modèles qui ne sont pas équipés de la fonction de balayage automatique sont équipés d'un système d'essuie-glaces de pare-brise asservis à la vitesse.

Lorsque le véhicule roule au pas ou s'immobilise, la vitesse d'essuie-glace passe automatiquement à la vitesse de balayage immédiatement inférieure.

Lorsque la vitesse du véhicule augmente, la vitesse de balayage revient au niveau sélectionné manuellement.

Le déplacement du levier de commande pendant le fonctionnement du système entraîne la désactivation du système.

Si le véhicule ralentit de nouveau jusqu'à rouler au pas ou s'immobilise, le système est réactivé.

ESSUIE-GLACE À ACTIVATION AUTOMATIQUE

ATTENTION

Ne pas activer la fonction de balayage automatique par temps sec. Le capteur de pluie est très sensible : les essuie-glaces peuvent se déclencher si des saletés, de la brume ou des insectes frappent le pare-brise. Remplacer les balais d'essuie-glaces dès qu'ils commencent à laisser des bandes d'humidité et des traces. Si vous ne les remplacez pas, le capteur de pluie continue de détecter de l'eau sur le pare-brise et les essuie-glaces fonctionnent même si la plus grande partie du pare-brise est sèche. Dégivrer complètement le pare-brise (le cas échéant) avant d'activer la fonction de balayage automatique. Désactiver la fonction de balayage automatique avant de faire passer le véhicule dans une station de lavage.

A Sensibilité élevée B Activé C Sensibilité faible

Si vous activez la fonction de balayage automatique, les essuie-glaces ne fonctionnent que si de l'eau est détectée sur le pare-brise. Le capteur de pluie mesure continuellement la quantité d'eau sur le pare-brise et adapte automatiquement la vitesse de balayage.

Réglez la sensibilité du capteur de pluie à l'aide de la commande rotative. Si le réglage de faible sensibilité est choisi, les essuie-glaces ne fonctionnent que si le capteur détecte une quantité importante d'eau sur le pare-brise. Si le réglage de haute sensibilité est choisi, les essuie-glaces fonctionnent si le capteur détecte une petite quantité d'eau sur le pare-brise.

LAVE-GLACES DE PARE-BRISE

AVERTISSEMENT

Ne pas actionner les lave-glaces pendant plus de 10 secondes consécutives, ne jamais les actionner lorsque le réservoir est vide.

Lorsque le bouton à l'extrémité du levier est actionné, le lave-glace fonctionne en même temps que les essuie-glaces.

Après avoir relâché le bouton, les essuie-glaces effectuent encore quelques balayages.

ESSUIE-GLACES ET LAVE-GLACES DE LUNETTE ARRIÈRE

Balayage intermittent

E102052

Tirer le levier vers le volant.

Balayage en marche arrière

L'essuie-glace arrière est activé automatiquement à la sélection de la marche arrière, si :

l'essuie-glace arrière n'est pas déjà activé, le levier de commande d'essuie-glaces est en position A, B, C ou D et - l'essuie-glace avant fonctionne (si réglé en position B).

L'essuie-glace arrière fonctionnera à la même vitesse de balayage que l'essuie-glace de pare-brise (mode intermittent ou normal).

Lave-glace de lunette arrière

AVERTISSEMENT

Ne pas actionner les lave-glaces pendant plus de 10 secondes consécutives, ne jamais les actionner lorsque le réservoir est vide.

Lorsque l'on tire le levier en direction du volant, le lave-glace fonctionne en même temps que les essuie-glaces.

Une fois le cycle de lavage et balayage compté, les essuie-glaces s'arrêtent, puis effectuent un dernier balayage pour nettoyer le pare-brise.

Après avoir relâché le levier, les essuie-glaces effectuent encore quelques balayages.

CONTRÔLE DES BALAIS D'ESSUIE-GLACES

Passez la pointe des doigts sur le bord du balai pour rechercher une éventuelle rugosité.

Nettoyez les raclettes avec de l'eau et une éponge.

REMPLACEMENT DES BALAIS D'ESSUIE-GLACES

Balais d'essuie-glaces de pare-brise E72899

1. Appuyez sur le bouton de verrouillage.
2. Déposez le balai d'essuie-glace.

Note : Veillez à ce que le balai s'enclenche en position.

1. Effectuez la repose en inversant les opérations de la dépose.

Balai d'essuie-glace de lunette arrière

1. Relevez le bras d'essuie-glace.

1. Positionnez le balai à la perpendiculaire du bras d'essuie-glace.
2. Détachez le balai du bras d'essuie-glace.
3. Déposez le balai d'essuie-glace.

Note : Veillez à ce que le balai s'enclenche en position.

1. Effectuez la repose en inversant les opérations de la dépose.

COMMANDES D'ÉCLAIRAGE

Positions de la commande d'éclairage

A : OFF (désactivé) ; B : Feux de position et feux arrière ; C : Phares

Feux de stationnement

ATTENTION

Une utilisation prolongée des feux de stationnement peut décharger la batterie.

Coupez le contact.

Mettez la commande d'éclairage sur la position B.

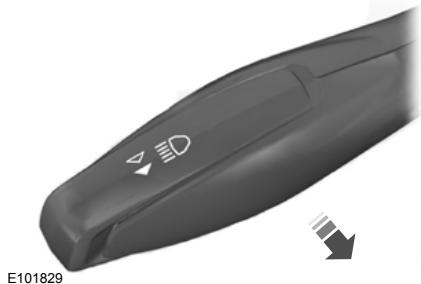

Feux de route et feux de croisement

Tirez le levier à fond vers le volant pour basculer entre les feux de route et les feux de croisement.

Appel de phares

Tirer légèrement le levier vers le volant.

Éclairage d'accompagnement

Couper le contact et tirer le levier de clignotants vers le volant pour allumer les phares. Un signal sonore bref se fait entendre. Les phares s'éteignent automatiquement après 3 minutes lorsqu'une porte est ouverte, ou 30 secondes après la fermeture de la dernière porte.

Avec toutes les portes fermées, mais dans un laps de temps de 30 secondes, l'ouverture d'une porte entraîne le nouveau lancement de la minuterie de trois minutes.

Pour annuler l'éclairage d'accompagnement, tirer le levier de clignotants de nouveau vers le volant de direction ou mettre le commutateur d'allumage sur ON.

ALLUMAGE AUTOMATIQUE DES PHARES

Note : Si la fonction d'allumage automatique des phares est activée, vous ne pouvez allumer les feux de route que si la fonction a déjà allumé les phares.

Les phares s'allument et s'éteignent automatiquement en fonction de la luminosité ambiante.

ANTIBROUILLARDS

AVERTISSEMENT

Utiliser les projecteurs antibrouillard avant uniquement lorsque la visibilité est fortement limitée par le brouillard, la neige ou la pluie.

FEUX ARRIÈRE DE BROUILLARD

AVERTISSEMENTS

Utiliser les feux de brouillard avant uniquement lorsque la visibilité est limitée à moins de 50 mètres.

Ne pas utiliser les feux de brouillard arrière lorsqu'il pleut ou neige et que la visibilité est supérieure à 50 mètres.

RÉGLAGE EN HAUTEUR DU FAISCEAU DES PROJECTEURS

A Faisceau relevé B Faisceau abaissé

Vous pouvez régler la hauteur du faisceau des phares en fonction du chargement du véhicule.

Éclairage

Positions de réglage de hauteur des phares recommandées

Charge		Chargedans lecoffre à bagages1	Position de réglage
Sièges avant	Sièges arrière
1-2	-	-	0
1-2	3	-	2
1-2	3	Max.	2,5
1-22	-	Max.	3.52
1	-	Max.	4

Voir Plaque d'identification du véhicule (page 164). 2 Fourgon équipement.

FEUX DE DÉTRESSE

Note : Selon les lois et réglementations en vigueur dans le pays de production du véhicule, les feux de détresse se mettent à clignoter en cas de freinage brusque.

Pour l'emplacement des repères : Voir Bref aperçu (page 10).

CLIGNOTANTS

Note : Soulever ou abaisser légèrement le levier pour que les clignotants ne clignotent qu'à trois reprises.

ÉCLAIRAGE INTÉRIEUR

Plafonnier

A OFF (désactivé) B Portes activées C Activé

Si le commutateur est réglé en position B, le plafonnier s'allume au déverrouillage du véhicule ou à l'ouverture d'une porte ou du couvercle du coffre à bagages. Si une porte est laissée ouverte alors que le contact est coupé, le plafonnier s'éteint automatiquement au bout de quelques instants pour éviter la décharge de la batterie du véhicule. Pour le rallumer, établir brièvement le contact.

Le plafonnier s'allume également à l'extinction du contact. Il s'éteint automatiquement au bout de quelques instants ou lors du démarrage ou du redémarrage du moteur.

Si le commutateur est mis sur la position C, contact coupé, le plafonnier s'allume. Il s'éteint automatiquement au bout de quelques instants afin d'éviter la décharge de la batterie du véhicule. Pour le rallumer, établir brièvement le contact.

Spots de lecture E112208

Si vous coupez le contact, les lampes de lecture s'éteignent automatiquement après quelques instants afin d'éviter la décharge de la batterie du véhicule. Pour les rallumer, établir brièvement le contact.

DÉPOSE D'UN PHARE

1. Ouvrez le capot moteur. Voir Ouverture et fermeture du capot (page 136).

1. Déposez les vis.

1. Débranchez le connecteur.
2. Déposez le phare.

Note : Lors de la repose du phare, veillez à engager le phare complètement dans les clips de fixation.

Éteignez les phares et coupez le contact.

AVERTISSEMENTS

Laissez l'ampoule refroidir avant de la retirer.

ATTENTION

Ne touchez pas le verre de l'ampoule.

Ne posez que les ampoules spécifiées. Voir Tableau de spécifications des ampoules (page 56).

Phare

Indicateur de direction

1. Déposez le phare. Voir Dépose d'un phare (page 51).

E102593

1. Déposez le cache.
2. Tournez le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.
3. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

Phares - feux de croisement

1. Déposez le phare. Voir Dépose d'un phare (page 51).

1. Déposez le cache.
2. Tournez le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.
3. Déposez l'ampoule.

Feux de route

1. Déposez le phare. Voir Dépose d'un phare (page 51).

1. Déposez le cache.
2. Dégagez le clip de fixation. Tournez le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.
3. Déposez l'ampoule.

Feu de position

1. Déposez le phare. Voir Dépose d'un phare (page 51).

1. Déposez le cache.
2. Tirez le porte-ampoule et déposez-le. Déposez l'ampoule.

Répétiteurs latéraux

1. Appuyez sur le côté du cache pour dégager les clips.
2. Déposez le cache.

1. Déposez l'ampoule et le porte-ampoule. Déposez l'ampoule.

Éclairage

Projecteurs antibrouillard

Note : Les projecteurs antibrouillard ne sont pas réparables. Veuillez contacter votre concessionnaire en cas de dysfonctionnement.

Feux arrière E102854

1. Déposez les vis.

E112775

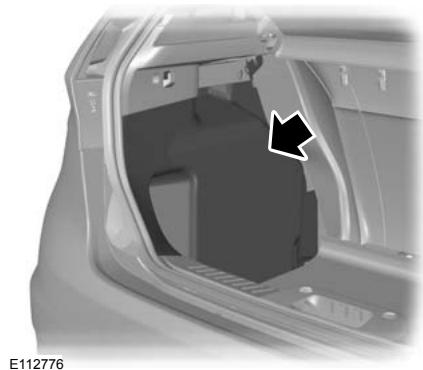

1. Soulevez le joint du coffre à bagages.

1. Déposez la moquette.

E102620

1. Déposez l'écrou à oreilles.
2. Déposez le feu arrière et déclipsez le porte-ampoule.

A Feu arrière et feu stop B Marche arrière C Témoin

1. Déposez l'ampoule.

Feux arrière de brouillard

Note : Les feux arrière de brouillard ne sont pas réparables. Veuillez contacter votre concessionnaire en cas de dysfonctionnement.

Troisième feu stop

Note : La carte LED n'est pas réparable. Veuillez consulter votre réparateur agréé si elle est défectueuse.

Éclairage de plaque d'immatriculation E72789

1. En procédant avec précaution, dégagez le clip élastique.
2. Déposez la lampe.
3. Déposez l'ampoule.

Plafonnier

1. Dégagez avec précaution le plafonnier en faisant levier.
2. Tournez le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.
3. Déposez l'ampoule.

Spots de lecture

1. Dégagez avec précaution le plafonnier en faisant levier.
2. Tournez le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.
3. Déposez l'ampoule.

Éclairage de coffre à bagages E72784

1. Dégagez avec précaution le plafonnier en faisant levier.
2. Déposez l'ampoule.

TABLEAU DE SPÉCIFICATION DES AMPOULES

Lampe	Spécification	Intensité (watt)
Indicateur de direction avant	PY21W	21
Feux de route	H1	55
Phares - faux de croisement	H7	55
Répétueur létéal	WY5W	5
Projecteur antibrouillard	H11	55
Feu de position	W5W	5
Indicateur de direction arrêté	PY21W	21
Feu stop et feu de position arrêté	P21/5W	21/5
Feu arrêté de brouillard	P21W	21
Feu de recul	W16W	16
Eclairage de plaque d'immatriculation	W5W	5
Plafonnier	W6W	6

Éclairage

Lampe	Spécification	Intensité (watt)
Spot de lecture	W5W	5
Eclairage de coffre à bagages	W5W	5

LÈVE-VITRES ÉLECTRIQUES

AVERTISSEMENT

N'actionner les lève-vitres électriques que s'ils sont exempts d'obstruction.

Note : Lorsque ces commutateurs sont utilisés trop souvent en peu de temps, le système peut ne plus fonctionner pendant un certain temps afin d'éviter une dépréciation par surchauffe.

Établir le contact avant d'actionner les lève-vitres électriques.

Commutateurs de porte conducteur

Vous pouvez actionner toutes les vitres au moyen des commutateurs placés sur le panneau de garnissage de la porte conducteur.

E121510

Ouverture et fermeture automatique de la vitre conducteur

Enfoncer ou soulever le contacteur jusqu'à ce qu'il atteigne le deuxième point d'action et le relâcher complètement. Appuyer de nouveau dessus ou le soulever pour stopper la vitre.

Commutateur de sécurité des vitres arrêté

Note : Vous pouvez toujours actionner les vitres arrière à partir de la porte conducteur.

Un commutateur dans la porte conducteur permet de neutraliser les commutateurs des lève-vitres électriques arrêté.

Le témoin dans le commutateur s'allume et les éclairages des commutateurs de lève-vitres arrêté s'éteignent lorsque les vitres arrêté sont neutralisées.

La fermeture sans précaution de la vitre peut annuler la fonction de protection et être à l'origine de blessures.

Note : Seule la vitre conducteur est équipée du dispositif anti-pincement.

Le lève-vitre électrique s'arrête automatiquement pendant la fermeture et redescend légèrement si un obstacle est rencontré.

Neutralisation de la fonction anti-pincement

ATTENTION

Lorsque vous fermez la vitre pour la troisième fois, la fonction anti-pincement est désactivée.

Assurez-vous qu'il n'y a pas d'obstacle dans la course de remontée de la vitre.

Pour annuler cette fonction de protection lorsqu'il se produit une résistance, par exemple en hiver, procéder comme suit :

1. Fermer la vitre deux fois jusqu'à ce qu'elle atteigne le point de résistance et laisser le mouvement s'inverser.
2. La troisième fois, fermer la vitre jusqu'au point de résistance. La fonction anti-pincement est désactivée et vous ne pouvez pas fermer la vitre automatiquement. La vitre surmonte la résistance et vous pouvez la fermer complètement.
3. Si la vitre ne peut être fermée au bout de la troisième tentative, la faire contrôler par un technicien compétent.

Réinitialisation de la mémoire du lève-vitre électrique

AVERTISSEMENT

La fonction anti-pincement est désactivée jusqu'à ce que vous ayez réinitialisé la mémoire.

Suite au débranchement de la batterie, la mémoire du lève-vitre électrique doit être réinitialisée :

1. Soulever le commutateur jusqu'à fermeture complète de la vitre. Maintenir le commutateur soulevé pendant une seconde supplémentaire.
2. Relâcher le commutateur puis le soulever à nouveau, à deux ou trois reprises, pendant une seconde supplémentaire.
3. Ouvrir la vitre et essayer de la fermer automatiquement.
4. Réinitialiser et répéter la procédure si la vitre ne se ferme pas automatiquement.

RÉTROVISEURS EXTÉRIEURS

AVERTISSEMENT

Ne surestimez pas la distance des objets que vous voyez dans le rétroviseur convexe. Les objets vus dans les rétroviseurs convexes paraissent plus petits et plus distants qu'en réalité.

Rétroviseurs rabattables manuels

Escamotage

Poussez le rétroviseur vers la vitre de porte.

Déplier le siège

Veillez à engager complètement le rétroviseur dans son support en le ramenant à sa position d'origine.

RÉTROVISEURS EXTÉRIEURS À RÉGLAGE ÉLECTRIQUE

E71280

A Rétroviseur gauche B OFF (désactivé) C Rétroviseur droit

Sens d'orientation du rétroviseur

E71281

Rétroviseurs rabattables électriques

Rabattement et déploiement automatiques

Note : Si les rétroviseurs ont été rabattus à l'aide du bouton de rabattement manuel, ils ne peuvent être déployés qu'à l'aide du bouton de déploiement manuel.

Les rétroviseurs se rabattent automatiquement lorsque le véhicule est verrouillé avec la clé, la télécommande ou à la demande du système d'entrée sans clé. Les rétroviseurs se déploient lorsque le véhicule est déverrouillé avec la clé, la télécommande ou à la demande du système d'entrée sans clé, avec la poignée intérieure de porte conducteur ou lors du démarrage du moteur.

Rabattement et déploiement manuels

RÉTROVISEUR ANTI-ÉBLOUISSEMENT AUTOMATIQUE

E71028

Le rétroviseur à inversion automatique jour/nuit s'adapte automatiquement lorsqu'il reçoit une lumière éblouissante de l'arrière du véhicule. Il ne fonctionne pas lorsque la marche arrière est engagée.

INSTRUMENTS

E102660

A Compte-tours B Affichage d'informations C Compteur de vitesse D Jauge de carburant E Bouton de remise à zéro du totalisateur journalier

Jauge de carburant

La flèche à proximité du symbole de la pompe à essence indique de quel côté est situé le bouchon du réservoir.

TÉMOINS D'AVERTISSEMENT ET INDICATEURS

Les témoins suivants s'allument à l'établissement du contact :

ABS Airbags Circuit de freinage - Température de liquide de refroidissement

Portes ouvertes Moteur Givre Allumage - Pression d'huile - Direction assistée - Contrôle dynamique de stabilité (ESP)

Si un témoin ne s'allume pas à l'établissement du contact, c'est l'indication d'une anomalie dans le système. Faites contrôler le système par un technicien correctement formé pour cette opération.

Témoin ABS

S'il s'allume pendant la conduite, cela indique un mauvais fonctionnement dans

le système. Le freinage normal (sans ABS) reste totalement opérationnel. Faire contrôler le système par un technicien compétent dès que possible.

Témoin d'airbags

S'il s'allume pendant la conduite, il y a une anomalie dans le système. Faites contrôler

le système par un technicien correctement formé pour cette opération.

Témoin du circuit de freinage

Il s'allume lorsque le frein de stationnement est serré.

AVERTISSEMENT

Diminuer progressivement la vitesse et stopper le véhicule dès que les conditions de sécurité le permettent.

Utiliser les freins avec précaution.

S'il s'allume pendant la conduite, contrôler que le frein de stationnement n'est pas serré. Si le frein de stationnement n'est pas serré, il indique une anomalie. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

Témoin de température de liquide de refroidissement

ATTENTION

S'il s'allume bien que le niveau soit correct, ne reprenez pas la route. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

S'il reste allumé après le démarrage ou qu'il s'allume pendant la conduite, cela signifie

qu'il y a une anomalie dans le système. Immobiliser le véhicule dès qu'il est possible de le faire en sécurité et couper le moteur. Vérifier le niveau du liquide de refroidissement. Voir Contrôle du liquide de refroidissement (page 142).

Témoin de régulateur de vitesse

Il s'allume lorsqu'une vitesse est réglée à l'aide du régulateur de vitesse. Voir Utilisation du

régulateur de vitesse (page 113).

Indicateur de direction

Ce témoin clignote en même temps que les clignotants. L'augmentation soudaine de la fréquence de clignotement indique qu'une ampoule est défectueuse. Voir

Remplacement d'une ampoule (page 51).

Témoin de porte ouverte

Ce témoin s'allume lorsque le contact est établi et reste allumé si une porte, le capot moteur ou

le coffre à bagages n'est pas correctement fermé.

Témoins d'anomalie du moteur

Témoin d'anomalie de fonctionnement

Témoin d'anomalie du groupe motopropulseur

Tous les véhicules

Si l'un de ces témoins s'allume lorsque le moteur fonctionne, cela indique un défaut. Le moteur continue de fonctionner mais avec une puissance limitée. S'il clignote pendant la conduite, réduire immédiatement la vitesse du véhicule. S'il continue de clignoter, éviter toute accélération ou décélération brusque. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

AVERTISSEMENT

Le faire contrôler immédiatement.

Si les deux témoins s'allument en même temps, arrêter le véhicule dès qu'il est possible de le faire sans danger (une utilisation prolongée peut entraîner une réduction de la puissance et provoquer l'arrêt du moteur). Couper le contact, puis tenter de redémarrer le moteur. Si le moteur redémarre, faire immédiatement contrôler le système par un technicien compétent. Si le moteur ne redémarre pas, faire contrôler le véhicule avant de poursuivre le trajet.

Témoin de projecteurs antibrouillard

Il s'allume lorsque les projecteurs antibrouillard sont activés.

Témoin de verglas

AVERTISSEMENT

Même si la température dépasse 4 °C, il n'est pas certain que la route soit exempte de dangers dus au gel.

Il s'allume et présente une lueur orange lorsque la température extérieure se situe entre 4 °C et

0 °C. Il présente une lueur rouge lorsque la température est inférieure à 0 °C.

Témoin de carburant dans l'huile

Il s'allume lorsque l'huile moteur contient du carburant. Vidanger l'huile moteur le plus tôt possible.

Témoin de pression d'huile

ATTENTION

S'il s'allume bien que le niveau soit correct, ne reprenez pas la route. Faire immédiatement contrôler le système par un technicien correctement formé pour une opération.

S'il reste allumé après le démarrage ou qu'il s'allume pendant la conduite, cela signifie

qu'il y a une anomalie dans le système. Immobiliser le véhicule dès qu'il est possible de le faire en sécurité et couper le moteur. Contrôler le niveau d'huile moteur. Voir Contrôle de l'huile moteur (page 141).

Témoin de préchauffage

S'il s'allume, patienter jusqu'à ce qu'il s'éteigne avant de démarrer.

Témoin de phares

Il s'allume lorsque les feux de croisement ou les feux de stationnement ou de position

arrière sont allumés.

Témoin d'allumage

S'il s'allume pendant la conduite, il y a une anomalie dans le système. Mettre à l'arrêt

tous les dispositifs électriques qui ne sont pas indispensables. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

Témoin de bas niveau de carburant

S'il s'allume, remplissez le réservoir dès que possible.

Témoin de feux de route

Il s'allume lorsque les feux de route sont actifs. Il clignote lorsque vous effectuez un appel

de phares.

Indicateur de message

Il s'allume lorsqu'un nouveau message est enregistré dans l'afficheur multifonction. Voir

Messages d'information (page 72).

Témoin de direction assistée

S'allume pour signaler un dysfonctionnement de la direction assistée. La direction

restera totalement opérationnelle mais il sera nécessaire d'exercer une force supplémentaire sur le volant. Faire contrôler le système par un technicien compétent dès que possible.

Témoin de feux de brouillard arrière

Il s'allume lorsque les feux arrière de brouillard sont activés.

Rappel de bouclage de ceinture

Voir Rappel de bouclage de ceinture de sécurité (page 29).

Témoin de passage

Il s'allume pour informer le conducteur que le passage à un rapport plus élevé permet une

meilleure économie de carburant et un niveau moins élevé d'émissions polluantes (gaz carbonique). Il ne s'allume pas lors d'une accélération rapide, d'un freinage ou lorsque la pédale d'embrayage est enfoncée.

Témoin de contrôle dynamique de stabilité (ESP)

Pendant la conduite, le témoin clignote lors des interventions du système. Si le témoin ne

s'allume pas après l'établissement du contact ou reste allumé en continu pendant la conduite, c'est l'indication d'une anomalie dans le système. Le système se désactive pendant toute la durée de l'anomalie. Faire contrôler le système par un technicien compétent dès que possible.

Si l'ESP est désactivé, le témoin s'allume. Le témoin s'éteint lorsque vous réactivez le système ou coupez le contact.

SIGNAUX SONORES ET INDICATEURS

Transmission automatique

Si la position P n'est pas sélectionnée, un signal sonore retentit à l'ouverture de la porte conducteur.

Clé en dehors du véhicule

Véhicules avec système d'entrée sans clé

Si le moteur est en marche et si la clé passive n'est plus détectée dans l'habitacle, un signal sonore retentit dès que la porte est fermée.

Feux allumés

Un signal sonore retentit à l'ouverture de la porte conducteur lorsque les feux extérieurs sont allumés et le contact coupé.

Témoin de niveau bas de carburant

Un signal sonore retentit lorsque le témoin de niveau bas de carburant s'allume.

Rappel de bouclage de ceinture

AVERTISSEMENTS

La fonction de bouclage de ceinture de sécurité reste en mode de veille une fois les ceintures de sécurité avant bouclées. Elle s'active de nouveau si l'une des ceintures de sécurité est débouclée.

Ne pas s'asseoir sur une ceinture de sécurité bouclée pour empêcher l'allumage du témoin de rappel de bouclage de ceinture. Le système de protection des occupants ne fournit une protection optimale que lorsque la ceinture de sécurité est correctement utilisée.

Lorsque la vitesse du véhicule excède la limite prédéterminée, un signal sonore retentit si l'une des ceintures de sécurité avant est débouclée. Le signal sonore cesse après cinq minutes.

GÉNÉRALITÉS

Note : L'afficheur multifonction reste allumé plusieurs minutes après la coupure du contact.

Les commandes du système audio permettent de programmer plusieurs systèmes.

Liste des dispositifs

L'icône change de couleur pour indiquer la fonction actuellement utilisée.

CD

Autoradio

Entrée auxiliaire

Téléphone

Réglages

Structure du menu

Type 1

Les commandes

E103626

Appuyez sur les touches fléchées haut et bas pour faire défiler les options de menu et les mettre en surbrillance dans un menu.

Appuyez sur la touche fléchée droite pour entrer dans un sous-menu.

Appuyez sur la touche flèche vers la gauche pour quitter un menu.

Maintenez enfoncée la touche flèche vers la gauche pour revenir à tout moment à l'affichage du menu principal (touche Escape).

Appuyez sur la touche OK pour désirer et confirmer un réglage.

Affichages d'informations

Type 2

Note : Le menu du téléphone dépend des capacités du téléphone et de l'état des appels, etc.

Utilisez la touche MENU et la touche fléchée gauche pour accéder aux menus.

Type 3

Note : Le menu du téléphone dépend des capacités du téléphone et de l'état des appels, etc.

Utilisez la touche MENU et la touche fléchée gauche pour accéder aux menus.

ORDINATEUR DE BORD

A Température extérieure B Ordinateur de bord

Ordinateur de bord

E102759

Appuyez sur la touche pour faire défiler les affichages.

Pour réinitialiser le compteur journalier, de consommation moyenne et de vitesse moyenne, naviguez jusqu'à l'affichage désiré et maintenez la touche enfoncée.

L'ordinateur de bord contient les affichages d'informations suivants :

Déplacement

Il enregistre le kilométrage parcouru sur un parcours donné.

Autonomie

Indique la distance approximative que peut parcourir le véhicule avec le carburant restant dans le réservoir. Le changement de type de conduite peut provoquer des écarts avec l'autonomie affichée.

Consommation moyenne

Indique la consommation de carburant moyenne depuis la dernière remise à zéro de la fonction.

Vitesse moyenne

Indique la vitesse moyenne depuis la dernière remise à zéro de la fonction.

Totalisateur

Il enregistre le kilométrage parcouru par le véhicule.

RÉGLAGES PERSONNALISÉS

Unités de mesure

Pour sélectionner alternativement les unités de mesure métriques et

Anglo-saxonnes, faites défiler jusqu'à cet affichage puis appuyez sur la touche OK.

La sélection alternative des unités de mesure grâce à cet écran s'applique aux affichages suivants :

Autonomie - Consommation moyenne - Consommation momentanée - Vitesse moyenne

Désactivation des signaux sonores

Les signaux sonores suivants peuvent être désactivés :

• Messages d'avertissement.
• Messages d'information.

Message	Témoin	Mesure corrective
Airbag anomalie répar. immédiate	jaune	Faire contrôle le système par un technicien compétent dés que possible.

Alarme

Message	Témoin	Mesure corrective
Alarme déclenchée contrôle véri-cule	jaune	Voir Alarme (page 41).
Surv. interieure coupée	jaune	Voir Alarme (page 41).
Alarme anomalie proch. révision	-	Faire contrôle le système par un technicien correctement formé pour cette opération.

Portes ouvertes

Message	Témoin	Mesure corrective
Portière conduct. ouverte	Rouge	Le vehicule roule. Arrêté le véri-cule dès que les conditions de sécurité le permettent et fermer.
Por. arr. gauche ouverte	Rouge	Le vehicule roule. Arrêté le véri-cule dès que les conditions de sécurité le permittent et fermer.
Portière pass. avant ouverte	Rouge	Le vehicule roule. Arrêté le véri-cule dès que les conditions de sécurité le permittent et fermer.
Port. Arr. droite ouverte	Rouge	Le vehicule roule. Arrêté le véri-cule dès que les conditions de sécurité le permittent et fermer.
Coffre ouvert	Rouge	Le vehicule roule. Arrêté le véri-cule dès que les conditions de sécurité le permittent et fermer.

Affichages d'informations

Message	Témoin	Mesure corrective
Capot moteur ouvert	Rouge	Le vehicule roule. Arrête le vehicule dés que les conditions de sécurité le permettent et fermer. Voir Ouverture et fermeture du capot (page 136).
Portière conduct. ouverte	jaune	Véhicule immobile. Fermer.
Port. arr. gauche ouverte	jaune	Véhicule immobile. Fermer.
Portière pass. avant ouverte	jaune	Véhicule immobile. Fermer.
Port. arr. droite ouverte	jaune	Véhicule immobile. Fermer.
Coffre ouvert	jaune	Véhicule immobile. Fermer.
Capot moteur ouvert	jaune	Véhicule immobile. Fermer. Voir Ouverture et fermeture du capot (page 136).

Moteur

Message	Témoin	Mesure corrective
Moteur Préchauffage	jaune	Voir Démarrage d'un moteur diesel (page 94).

Dispositif antivol de moteur

Message	Témoin	Mesure corrective
Anti-demarrage anomalie répar. immédiate	Rouge	Faire contrôle le système par un technicien compétent dés que possible.

Système sans clé

Message	Témoin	Mesure corrective
Clé non détectée	jaune	Voir Entrée sans clé (page 37).
Clé hors du vehicule	jaune	Voir Entrée sans clé (page 37).
Clé Pile faible Remplacer pile	jaune	Voir Remplacement de la pile de la télécommande (page 32).

Affichages d'informations

Message	Témoin	Mesure corrective
Couper contact, actionner POWER	jaune	Voir Démarrage sans clé (page 91).
Pour démarrer, freiner	-	Voir Démarrage sans clé (page 91).
Pour démarrer, action. embrayage	-	Voir Démarrage sans clé (page 91).
Fermer coffre ouUtil. clé rechange	-	Voir Entrée sans clé (page 37).
Verrou de direction bloquéTournier le volant	-	Voir Verrou de direction (page 93).

Éclairage

Message	Témoin	Mesure corrective
Clignotant gauche anomalie remplaçer ampoule	-	Voir Remplacement d'une ampoule (page 51).
Clignotant droit anomalie remplaçer ampoule	-	Voir Remplacement d'une ampoule (page 51).

Entretien

Message	Témoin	Mesure corrective
Brake fluid level low stop safely	Rouge	Voir Contrôle de liquide de freins et d'embrayage (page 143).
Système de frein Anomalie Stopper svp	Rouge	Faire immédiatement contrôle le système par un technicien correc-tement formé pour cette opéra-tion.
Huile moteur pression basse stopper svp	Rouge	Voir Contrôle de l'huile moteur (page 141).
Moteur anomalie répar. immédiate	jaune	Faire contrôle le système par un technicien compétent dès que possible.
Essue-phare anomalie proch. révision	jaune	Faites contrôle le système par un technicien correctement formé pour cette opération.

Affichages d'informations

Message	Témoin	Mesure corrective
Vidange huile moteur nécess. proch. révision	-	Faites contrôle le système par un technicien correctement formé pour cette opération.

Direction

Message	Témoin	Mesure corrective
Direction anomalie répar. immé-diate	Rouge	Faire immédiatement contrôle le système par un technicien correc-tement formé pour cette opéra-tion.
Direction anomalie stopper svp	Rouge	Faire immédiatement contrôle le système par un technicien correc-tement formé pour cette opéra-tion.
Directi. assistée anomalie répar. immédiate	jaune	La direction restera totally opérationnelle mais il sera nécess-saire d'exercer une force supplé-mentaire sur le volant. Faire contrôle le système par un techni-cien compétent dès que possible.

Transmission

Message	Témoin	Mesure corrective
Transmission anomalie répar. immédiate	Rouge	Faire immédiatement contrôle le système par un techniciencorrectement formé pour cette opération.
Transmission surchauffe stopper svp	Rouge	Lors de certaines conditions de conduite, il se peut que les embrayages surchauffent dans la transmission. Dans ce cas, appuyer sur la pédale de frein et immobiliser le vehicule pour éviter d'endommager la transmission.

Affichages d'informations

Message	Témoin	Mesure corrective
		Sélectionner N (POINT MORT) ou P (STATIONNEMENT) et serrer le frein de stationnement jusqu'à ce que la transmission ait refroidie et que le message dispa- raisse de l'affichage.
Boîte vitesses pas pos. parking sélectionner P	-	Voir Transmission automatique (page 101). Voir Démarrage et arrêt du moteur (page 91).
Pour démarrer sélectionn. N ou P	-	Voir Transmission automatique (page 101). Voir Démarrage et arrêt du moteur (page 91).
Pour démarrer actionner frein	-	Voir Démarrage et arrêt du moteur (page 91).
Pour démarrer sélectionner N	-	Voir Transmission automatique (page 101). Voir Démarrage et arrêt du moteur (page 91).
Portière ouverte freiner	-	Voir Transmission automatique (page 101). Voir Démarrage et arrêt du moteur (page 91).

Contrôle dynamique de stabilité (ESP)

Message	Témoin	Mesure corrective
ABS anomalie répar. immédiate	jaune	Faire contrôle le système par un technicien compétent dès que possible.
ESP anomalie proch. révision	-	Faire contrôle le système par un technicien correctement formé pour cette opération.
ESP arrêt	-	Voir Utilisation du programme de stabilité électronique (page 105).

PRINCIPES DE FONCTIONNEMENT

Air extérieur

Gardez les entrées d'air devant le pare-brise exemptes d'obstruction (neige, feuilles, etc.) pour permettre le bon fonctionnement du système de chauffage, ventilation et climatisation.

Ventilation en circuit fermé

ATTENTION

! Une utilisation prolongée de la fonction de ventilation en circuit fermé peut être à l'origine d'un embuage des vitres. Si les vitres s'embuent, suivez les réglages de dégivrage et désembuage du pare-brise.

L'air présent dans l'habitacle sera continuellement recirculé. L'air extérieur ne pénètre pas dans le véhicule.

Chauffage

L'efficacité du chauffage dépend de la température du liquide de refroidissement.

Climatisation

Note : La climatisation ne fonctionne que lorsque la température est supérieure à 49 °C (39 °F).

Note : L'utilisation de la climatisation entraîne une augmentation de la consommation de carburant du véhicule.

L'air est dirigé à travers l'évaporateur où il est refroidi. L'humidité est extraite de l'air pour éviter l'embuage des vitres. La condensation qui en résulte est évacuée vers l'extérieur du véhicule, et il est donc normal de voir une petite flaque d'eau sous le véhicule.

Généralités sur la commande de la température et de l'humidité dans l'habitacle

Fermez complètement toutes les vitres.

Réchauffement de l'habitacle

Orientez le flux d'air vers vos pieds. Par temps froid ou humide, orientez une partie de l'air vers le pare-brise et les vitres des portes.

Refroidissement de l'habitacle

Orientez le flux d'air vers votre visage.

OUÏES D'AÉRATION

Buse d'aération centrale

A : Fermer, B : Ouverte

Buse d'aération latérale E71942

CLIMATISATION MANUELLE - Commande de distribution d'air

A Plancherel B Plancher et pare-brise C Pare-brise D Tableau de bord E Tableau de bord et plancher

La commande de répartition d'air peut être réglée sur n'importe quelle position intermédiaire.

Soufflerie

A OFF (désactivé)

Note : Si vous mettez la soufflerie à l'arrêt, le pare-brise peut s'embuer.

Ventilation en circuit fermé

Appuyer sur le bouton pour basculer entre la ventilation avec apport d'air extérieur et la ventilation en circuit fermé.

Réglages du système

Note : Réglez toutes les commandes sur les positions indiquées.

Chauffage rapide de l'habitacle E102393

Ventilation E102394

Régler les commandes de répartition d'air, de soufflerie et les ouïes d'aération selon besoin.

Mise en marche et à l'arrêt de la climatisation

Si vous coupez la ventilation, la climatisation se met également à l'arrêt. Lorsque vous rétablissez la ventilation, la climatisation se remet automatiquement en service.

Abaissement de la température avec apport d'air extérieur

Refroidissement rapide de l'habitacle

Dégivrage et désembuage du pare-brise

Lorsque la température est supérieure à 4°C (39°F), la climatisation se met automatiquement en marche. Vérifier que la soufflerie est en marche. Le témoin du contacteur s'allume pendant le dégivrage et le désembuage.

Si vous placez la commande de répartition d'air sur une position autre que C, la climatisation A/C reste activée.

Vous pouvez activer et désactiver la climatisation et la ventilation en circuit fermé lorsque la commande de répartition d'air est sur la position C.

Au besoin, activer le pare-brise chauffant et la lunette arrière chauffante. Voir Vitres chauffantes et rétroviseurs chauffants (page 82).

Diminution du taux d'humidité dans l'habitacle

CLIMATISATION AUTOMATIQUE

Le système règle automatiquement la température, le débit et la répartition du flux d'air et les adapte en fonction des conditions de conduite et de la météorologie. Appuyez une seule fois sur le bouton AUTO pour activer le mode auto.

Note : Éviter de modifier les réglages lorsque l'intérieur du véhicule est extrêmement chaud ou froid. La climatisation automatique s'adapte automatiquement aux conditions actuelles. Pour permettre un fonctionnement correct du système, les ouïes latérales et centrales doivent être totalement ouvertes.

Note : Le capteur d'ensoleillement est situé sur le dessus du tableau de bord. Ne pas couvrir le capteur.

Note : Lorsque la température ambiante est basse et que la climatisation est en mode AUTO, le flux d'air est dirigé vers le pare-brise et les vitres latérales tant que le moteur est froid.

Réglage de la température

Vous pouvez régler la température entre 16 °C et 28 °C par pas de 0,5 °C. En position LO (en dessous de 16 °C), le système assure un refroidissement permanent. En position HI (au-dessus de 28 °C), il assure un chauffage permanent, sans maintenir une température constante.

Soufflerie

La configuration de la soufflerie est indiquée sur l'affichage.

Pour revenir au mode auto, appuyez sur la touche AUTO.

Distribution de l'air

Pour régler la répartition d'air, appuyez sur le commutateur approprié. Toutes les combinaisons de réglages peuvent être sélectionnées simultanément.

A Planche de bord, B Tableau de bord, C Pare-brise

Lorsque vous sélectionnez le dégivrage/désembuage du pare-brise, A, B et C sont désactivés automatiquement et la climatisation se met en marche. L'air extérieur entre dans le véhicule. La fonction de ventilation en circuit fermé est alors indisponible.

Dégivrage et désembuage du pare-brise

Appuyez sur le bouton de dégivrage et désembuage du pare-brise. L'air extérieur entre dans le véhicule. La climatisation est sélectionnée automatiquement. Tant que la répartition d'air est réglée sur cette position, vous ne pouvez pas sélectionner la ventilation en circuit fermé.

Les sélecteurs de la vitesse de soufflerie et de température fonctionnent automatiquement et ne peuvent pas être réglés manuellement. La soufflerie est réglée sur la vitesse maximum et la température sur HI.

Lorsque la fonction de dégivrage et désembuage du pare-brise est sélectionnée, les fonctions de pare-brise et de lunette arrière chauffants se mettent en marche automatiquement pendant un petit moment.

Pour revenir au mode auto, appuyez sur la touche AUTO.

Mise en marche et à l'arrêt de la climatisation

A/C

Appuyer sur la touche A/C pour mettre en marche et arrêter la climatisation. A/C OFF apparaît dans l'affichage lorsque la climatisation est à l'arrêt.

A/C ON apparaît dans l'affichage lorsque la climatisation est activée.

Ventilation en circuit fermé

Appuyez sur la touche de ventilation en circuit fermé pour sélectionner alternativement le mode d'apport d'air extérieur et celui de ventilation en circuit fermé.

Note : Lorsque le système est en mode AUTO et que les températures intérieure et extérieure sont relativement élevées, le système sélectionne automatiquement la ventilation en circuit fermé afin d'optimiser le refroidissement de l'habitacle. Une fois atteinte la température sélectionnée, le système rétablit automatiquement le mode d'apport d'air extérieur.

Mise à l'arrêt de la climatisation automatique

Appuyez sur le bouton OFF.

Une fois la désactivation effectuée, le système de chauffage, ventilation et climatisation est mis à l'arrêt et la ventilation en circuit fermé est sélectionnée.

VITRES CHAUFFANTES ET RÉTROVISEURS CHAUFFANTS

Vitres chauffantes

Utiliser les vitres chauffantes pour dégivrer ou désembuer le pare-brise ou la lunette arrière.

Note : Les vitres chauffantes ne fonctionnent que lorsque le moteur tourne.

Pare-brise chauffant

Lunette arrière chauffante

Rétroviseurs extérieurs chauffants

Les rétroviseurs extérieurs à commande électrique sont équipés d'un élément chauffant qui dégivre ou désembue le verre du rétroviseur. L'élément chauffant est activé automatiquement lorsque vous mettez en marche la fonction de lunette arrière chauffante.

S'ASSEOIR DANS LA POSITION CORRECTE

AVERTISSEMENTS

Ne pas régler les sièges lorsque le véhicule est en mouvement.

Pour retenir le corps dans une position qui permet à l'airbag d'assurer une protection optimale, la ceinture de sécurité doit être correctement utilisée.

À condition d'être correctement utilisés, le siège, l'appuie-tête, la ceinture de sécurité et les airbags assurent une protection optimale en cas de collision. Nous vous recommandons :

de vous asseoir en position verticale avec la base de votre colonne vertébrale le plus en arrière possible, de ne pas incliner le dossier à plus de 30 degrés, de régler l'appuie-tête de telle sorte que son sommet soit au niveau du sommet de votre tête et aussi avancé que possible tout en restant confortable.

• de développer une distance suffisante entre vous et le volant. Nous recommandons de maintenir une distance minimale de 250 mm entre votre sternum et le couvercle d'airbag.
• de tenir le volant avec les bras légèrement pliés.
• de plier légèrement les jambes de manière à pouvoir appuyer à fond sur la pédale de frein.
• de positionner la partie épaulière de la ceinture de sécurité sur le centre de votre épaule et de bien ajuster la partie ventrale sur vos hanches.

Faites en sorte de trouver une position de conduite confortable et d'être en mesure de conserver la maîtrise totale du véhicule.

APPUIS-TÊTE

Réglage de l'appui-tête

AVERTISSEMENTS

Relever l'appui-tête arrêté lorsque le siège concerné est occupé par un passager.

Toujours retarder l'appui-tête du siège arrière sur lequel a été installé un siège de sécurité enfant face à la

route.

Régler l'appui-tête de telle sorte que son sommet corresponde à celui de votre tête.

Dépose de l'appui-tête

Appuyer sur les boutons de verrouillage et déposer l'appui-tête.

SIÈGES À RÉGLAGE MANUEL

AVERTISSEMENTS

Ne pas utiliser de revêtements de siège supplémentaires qui n'ont pas été prévus pour des sièges avec un g lésral. Ces housses de sièges doivent être montées par des techniciens qualifiés.

Ne jamais régler les sièges pendant la conduite du véhicule.

Réglage avant ou arrière des sièges

AVERTISSEMENT

Après avoir lâché le levier, essayez de faire bouger le siège vers l'avant et l'arrière pour vous assurer qu'il est complètement engagé dans son verrou.

Rabattement du dossier vers l'avant - 3 portes

E112675

1. Tirez sur le levier de verrouillage pour déverrouiller le dossier. Remarque : ne tenez pas le levier de verrouillage lorsque vous déplacez le siège.
2. Poussez le dossier vers l'avant pour le verrouiller en position rabattue.
3. Continuez de pousser le dossier pour faire glisser le siège vers l'avant.

Retour du dossier en position d'assise - 3 portes

AVERTISSEMENT

Ne placez pas d'objets derrière le dossier de siège susceptibles d'empêcher l'engagement du verrou.

E112676

1. Faites glisser le siège vers l'arrière jusqu'en butée (position de mémoire) ou vers l'avant jusqu'à la position d'assise souhaitée. Remarque : seul le siège conducteur est équipé de la fonction de mémoire.
2. Tirez sur le levier de verrouillage pour déverrouiller le dossier.
3. Dépliez le dossier jusqu'à ce qu'il se verrouille avec un déclic.

Réglage du support lombaire E70729

Réglage de la hauteur du siège conducteur E70730

Chaque commande du levier relève ou abaisse le siège par palier.

Réglage de l'inclinaison du dossier de siège

SIÈGES ARRIÈRE

Repliage à plat des dossiers

AVERTISSEMENT

En rabattant un dossier, veiller à ne pas se coincer les doigts entre le dossier et l'armature du siège.

ATTENTION

N'essayez pas de rabattre le coussin du siège arrêté vers l'avant.

Abaisser les appuis-tête. Voir Appuis-tête (page 83).

E102532

1. Appuyer sur les boutons de déverrouillage et les maintenir dans cette position.
2. Pousser le dossier vers l'avant.

AVERTISSEMENTS

Lorsque le dossier est relevé, veiller à ce que l'occupant puisse voir les ceintures et qu'elles ne soient pas passées derrière les sièges.

Veiller à ce que les assises et les dossiers soient bien fixés et complètement engagés dans leurs crans.

SIÈGES CHAUFFANTS

ATTENTION

L'utilisation de cette fonction alors que le moteur est arrêté décharge la batterie.

Le chauffage de siège fonctionne uniquement lorsque le contact est établi.

La température maximale est atteinte après cinq ou six minutes. Cette température est réglée par un thermostat.

Le chauffage de siège reste activé jusqu'à ce que le commutateur du siège chauffant soit désactivé ou que le contact soit coupé.

PARE-SOLEIL E72973

MONTRE DE BORD

Pour régler l'horloge, mettre le contact et appuyer sur les boutons H ou M selon besoin.

PORTE-GOBELETS

AVERTISSEMENT

Ne pas placer des boissons chaudes dans les porte-gobelets lorsque le véhicule est en mouvement.

ALLUME-CIGARES

ATTENTION

Si vous utilisez la prise lorsque le moteur est arrêté, il est possible que la batterie se décharge. Ne pas maintenir l'élément chauffant de l'allume-cigares enfoncé.

Note : Il est possible d'utiliser la prise pour alimenter des équipements électriques de 12 volts d'une intensité maximale de 15 ampères. Utiliser uniquement les connecteurs pour accessoires Ford ou les connecteurs prévus pour une utilisation avec des prises type SAE.

E103382

Enfoncer l'élément chauffant pour utiliser l'allume-cigares. Il est éjecté automatiquement.

CASIERS DE RANGEMENT

AVERTISSEMENT

Ne pas conduire avec le couvercle d'un compartiment de rangement ouvert. S'assurer que le couvercle est bien fermé avant de prendre la route.

ATTENTION

Ne pas conserver des produits et des liquides sensibles à la chaleur dans un compartiment de rangement.

VIDE-POCHES

LECTEUR DE CARTE E99272

Sur les véhicules équipés d'un pare-brise athermique, les badges pour systèmes de télépéage doivent être placés dans la zone indiquée (toutes les mesures sont en millimètres), dans le cas contraire, la communication avec les bornes de télépéage risque d'être altérée.

Le badge pour systèmes de télépéage doit être placé du côté passager afin de ne pas affecter le champ de vision du conducteur (par exemple aux deux tricolores).

PRISE D'ENTRÉE AUXILIAIRE (AUX IN)

Voir Prise d'entrée auxiliaire (AUX IN) (page 187).

PORT USB

Voir Connectivité (page 211).

SUPPORT DE DISPOSITIF D'AIDE À LA NAVIGATION

Réglage du support

1. Déverrouillage
2. Réglez le support dans la position souhaitée.
3. Verrouillage

Note : Veillez à ce que le support du système d'aide à la navigation soit verrouillé en position.

TAPIS DE SOL

AVERTISSEMENT

Si des tapis de sol sont utilisés, assurez-vous toujours que le tapis de sol côté conducteur est correctement fixé par les fixations prévues à cet effet, et qu'il est positionné de telle sorte qu'il n'affecte pas le fonctionnement des pédales.

GÉNÉRALITÉS

Conseils généraux

Si la batterie a été débranchée, il se peut que le véhicule présente des caractéristiques d'agrément de conduite inhabituelles sur environ 8 kilomètres (5 miles) suite au rebranchement de la batterie.

Ceci se produit car le système de gestion moteur doit se synchroniser de nouveau avec le moteur. Veuillez ignorer toutes caractéristiques d'agrément de conduite inhabituelles.

Démarrage du véhicule en le tirant ou en le poussant

AVERTISSEMENT

Pour éviter de l'endommager, ne démarrez pas votre véhicule en le tirant ou en le poussant. Utilisez des

câbles d'appoint et une batterie d'appoint. Voir Conseils pour la conduite avec le système de freinage antiblocage (page 148).

COMMUTATEUR D'ALLUMAGE

AVERTISSEMENT

Ne jamais remettre la clé à la position 0 ou l'enfoncer lorsque le véhicule se déplace.

E72128

0 Le contact est coupé.

Le contact est coupé et les principaux circuits électriques sont hors tension.

Note : Pour ne pas décharger la batterie, ne pas laisser la clé de contact trop longtemps dans cette position.

II Le contact est établi. Tous les circuits électriques sont opérationnels. Allumage des témoins et indicateurs. C'est la position de la clé pendant la conduite. C'est aussi la position à utiliser en cas de remorquage du véhicule.

III Le démarreur est activé. Relâcher la clé dès le démarrage du moteur.

DÉMARRAGE SANS CLÉ

AVERTISSEMENTS

Le système de démarrage sans clé peut ne pas fonctionner si la clé se trouve près d'objets métalliques ou de dispositifs électroniques comme des téléphones mobiles.

Contrôlez toujours que l'antivol de direction est désactivé avant de déplacer le véhicule.

Note : Une clé passive valide doit être présente dans l'habitacle pour établir le contact et faire démarrer le moteur.

Note : Pour que le moteur démarre, vous devez aussi appuyer sur la pédale de frein ou d'embrayage selon le type de boîte de vitesses.

Contact établi

Appuyez une fois sur le bouton de démarrage. Tous les circuits électriques sont opérationnels, les témoins et indicateurs s'allument.

Démarrage avec une transmission automatique

Note : Si vous relâchez la pédale de frein pendant le démarrage du moteur, le démarreur cesse de fonctionner et le circuit de bord revient en mode contact établi.

1. Vérifiez que la transmission est en position P ou N.
2. Enfoncez à fond la pédale de frein.
3. Appuyez brièvement sur le bouton de démarrage.

Démarrage avec une boîte de vitesses manuelle

Note : Si vous relâchez la pédale d'embrayage pendant le démarrage du moteur, le démarreur cesse de fonctionner et le circuit de bord revient en mode contact établi.

1. Appuyez à fond sur la pédale d'embrayage.
2. Appuyez brièvement sur le bouton de démarrage.

Démarrage d'un moteur diesel

Note : Le lancement du moteur ne commence qu'à l'expiration du cycle de préchauffage. Ceci peut prendre plusieurs secondes par temps extrêmement froid.

Note : Gardez la pédale de frein ou d'embrayage enfoncée jusqu'à ce que le lancement du moteur commence.

Démarrage impossible

Le système de démarrage passif ne fonctionne pas si :

• Les fréquences de clé passive sont brouillées. La pile de la clé passive est déchargée. Si le moteur ne peut pas être lancé, procédez comme suit.

1. Tenez la clé près de l'enveloppe de la colonne de direction exactement comme illustré.
2. Avec la clé dans cette position, vous pouvez utiliser le bouton de démarrage pour établir le contact et lancer le moteur.

Arrêter le moteur lorsque le véhicule est à l'arrêt

Note : Le contact, tous les circuits électriques, les témoins et indicateurs sont coupés/éteints.

Transmission manuelle

Appuyez sur le bouton de démarrage.

Transmission automatique

1. Mettre le levier sélecteur en position P.
2. Appuyez sur le bouton de démarrage.

Arrêter le moteur lorsque le véhicule se déplace

AVERTISSEMENT

Arrêter le moteur alors que le véhicule se déplace encore peut entraîner une diminution des

capacités de freinage et de la direction assistée. La direction n'est pas verrouillée mais un effort plus grand est nécessaire. Lorsque le contact est coupé, certains circuits électriques, témoins et indicateurs peuvent aussi être coupés.

Appuyez et maintenez enfoncé le bouton de démarrage pendant deux secondes ou appuyez dessus trois fois en moins de trois secondes.

VERROU DE DIRECTION

AVERTISSEMENT

Toujours contrôler que la direction est déverrouillée avant de déplacer le véhicule.

Véhicules sans démarrage sans clé

Pour activer l'antivol de direction :

1. Retirer la clé du commutateur de démarrage.
2. Tourner le volant.

Véhicules avec démarrage sans clé

Note : L'antivol de direction ne s'active pas si le contact est établi ou si le véhicule se déplace.

Votre véhicule est équipé d'un antivol de direction à commande électronique. Il fonctionne automatiquement.

L'antivol de direction est activé au bout d'une courte durée une fois que vous avez garé votre véhicule et que la clé passive est hors du véhicule.

Pour activer l'antivol de direction

Établir le contact, ou :

Véhicules avec transmission automatique

• Appuyez sur la pédale de frein. Véhicules avec boîte de vitesses manuelle
• Appuyez sur la pédale d'embrayage.

DÉMARRAGE D'UN MOTEUR À ESSENCE

Note : Ne pas actionner le démarreur plus de 30 secondes consécutives.

Moteur froid ou chaud

Tous les véhicules

ATTENTION

Lorsque la température est inférieure à -20 °C, mettre le contact pendant au moins une seconde avant de démarrer le moteur. Cet intervalle permet l'établissement de la pression de carburant optimale pour le démarrage du moteur.

Véhicules avec boîte de vitesses manuelle

Note : Ne pas toucher la pédale d'accélérateur.

1. Appuyer à fond sur la pédale d'embrayage.
2. Démarrer le moteur.
3. Si le moteur ne démarre pas, enfoncer complètement les pédales de frein et d'embrayage et recommencer.

Véhicules avec transmission automatique

Note : Ne pas toucher la pédale d'accélérateur.

1. Sélectionner la position P (stationnement) ou N (point mort).
2. Appuyer à fond sur la pédale de frein.
3. Démarrer le moteur.

Tous les véhicules

Si le moteur ne démarre pas dans les 15 secondes, patientez quelques instants et essayez de nouveau.

Si le moteur ne démarre pas après trois tentatives, patientez 10 secondes puis suivez la procédure Moteur noyé.

En cas de difficultés à démarrer le moteur lorsque la température est inférieure à -25°C, enfoncez la pédale d'accélérateur entre 1/4 et 1/2 de sa course, puis réessayez.

Moteur noyé

Véhicules avec boîte de vitesses manuelle

1. Appuyez à fond sur la pédale d'embrayage.
2. Enfoncez complètement la pédale d'accélérateur et immobilisez-la.
3. Démarrez le moteur.

Véhicules avec transmission automatique

1. Sélectionnez la position P (stationnement) ou N (point mort).
2. Enfoncez complètement la pédale d'accélérateur et immobilisez-la.
3. Appuyez à fond sur la pédale de frein.
4. Démarrez le moteur.

Tous les véhicules

Si le moteur ne démarre pas, répétez la procédure de démarrage Moteur froid ou chaud.

Régime de ralenti du moteur après le démarrage

La vitesse à laquelle le moteur tourne au régime de ralenti juste après le démarrage dépend de la température du moteur.

Si le moteur est froid, le régime de ralenti augmente automatiquement pour réchauffer le convertisseur catalytique le plus rapidement possible. Les émissions polluantes du véhicule sont ainsi maintenues à un niveau minimal absolu.

Le régime de ralenti revient lentement au niveau normal tandis que le convertisseur catalytique se réchauffe.

DÉMARRAGE D'UN MOTEUR DIESEL

Moteur froid ou chaud

Tous les véhicules

Note : Lorsque la température est inférieure à -15°C, il peut être nécessaire de lancer le moteur pendant une période pouvant atteindre 25 secondes. Si votre véhicule est durablement utilisé à de telles températures, nous vous recommandons de le faire équiper d'un chauffe-moteur.

Note : Continuez d'actionner le démarreur jusqu'à ce que le moteur démarre.

Note : Ne pas actionner le démarreur plus de 30 secondes consécutives.

Établissez le contact et attendez que le témoin de préchauffage s'éteigne.

Véhicules avec boîte de vitesses manuelle

Note : Ne pas appuyer sur la pédale d'accélérateur.

1. Appuyer à fond sur la pédale d'embrayage.
2. Démarrer le moteur.
3. Si le moteur ne démarre pas, enfoncez complètement les pédales de frein et d'embrayage et recommencez.

Véhicules avec transmission automatique

1. Sélectionnez la position P (stationnement) ou N (point mort).
2. Enfoncez à fond la pédale de frein.
3. Démarrez le moteur.

FILTRE À PARTICULES DIESEL

Le FAP fait partie des systèmes de réduction des rejets polluants montés sur votre véhicule. Il filtre les particules diesel nocives (suie) contenues dans les gaz d'échappement.

Régénération

AVERTISSEMENT

Ne garez pas le véhicule et ne laissez pas le moteur tourner au ralenti au-dessus de feuilles ou d'herbes sèches ou

d'autres matières inflammables. Le processus de régénération du filtre à particules crée des températures de gaz d'échappement très élevées et l'échappement dégage une chaleur considérable pendant et après la régénération, mais aussi après l'arrêt du moteur. Risque d'incendie.

ATTENTION

Évitez de tomber en panne de carburant.

Remarque : Le ventilateur peut continuer de tourner un petit moment après la coupure du moteur.

Contrairement aux filtres normaux qui doivent être régulièrement remplacés, le FAP a été conçu pour se régénérer ou s'autonettoyer afin de conserver son efficacité. Le processus de régénération est lancé automatiquement. Toutefois, il est nécessaire que le processus de régénération soit lancé dans certaines conditions de conduite.

Si vous conduisez uniquement sur de courtes distances, ou si vos trajets comportent des arrêts et démarrages fréquents avec des accélérations et décélérations accrues, des trajets occasionnels dans les conditions suivantes accompagneront le processus de régénération :

Conduire le véhicule à vitesse constante, de préférence sur un grand axe, pendant environ 20 minutes. - Éviter les périodes prolongées de fonctionnement au ralenti, respecter les limitations de vitesse et tenir compte de l'état des routes et des conditions de circulation. - Ne pas couper le contact. Utiliser un rapport inférieur au rapport normal pour maintenir un régime moteur plus élevé pendant ce trajet, le cas échéant.

PRÉCAUTIONS DE SÉCURITÉ

AVERTISSEMENTS

Cesser le ravitaillement après le second arrêt du pistolet de

remplissage. Cette pratique permet de conserver dans le réservoir un volume d'expansion adéquat, qui empêche tout refoulement de carburant. Une projection de carburant pourrait constituer un risque pour les autres usagers.

Ne pas approcher de flammes ou de chaleur près du circuit

d'alimentation. Le circuit

d'alimentation est sous pression. Il y a risque de blessures en cas de fuite du circuit d'alimentation.

QUALITÉ DU CARBURANT - ESSENCE

ATTENTION

Ne pas utiliser de l'essence plombée ou de l'essence avec des additifs contenant d'autres composés

métalliques (à base de manganèse par exemple). Ils pourraient endommager le système antipollution.

Note : Nous vous recommandons de n'utiliser que des carburants de haute qualité, sans additif ni autre traitement moteur.

Utiliser de l'essence sans plomb d'indice d'octane 95 minimum conforme à la norme EN 228 ou équivalente.

QUALITÉ DU CARBURANT - DIESEL

AVERTISSEMENT

Ne pas mélanger du gazole avec de l'huile, de l'essence ou d'autres liquides. Ceci pourrait déclencher une réaction chimique.

ATTENTION

Ne pas ajouter de kérosène, de paraffine ou de l'essence au gazole. Ceci pourrait endommager le circuit d'alimentation.

Utiliser un gazole conforme à la norme EN 590 ou conforme à la spécification nationale correspondante.

Note : Nous recommandons l'utilisation d'un carburant de haute qualité uniquement.

Note : L'utilisation d'additifs ou d'autres traitements pour le moteur non agréés par Ford n'est pas recommandée.

Note : Nous ne recommandons pas l'utilisation prolongée d'additifs conçus pour empêcher un paraffinage du carburant.

Stockage à long terme

Comme la plupart des gazoles contiennent du biogazole, il est recommandé de remplir le réservoir de gazole purement minéral (le cas échéant) ou d'y ajouter un antioxydant avant tout stockage prolongé (supérieur à 2 mois) de votre véhicule. Votre concessionnaire ou réparateur agréé peut vous fournir un antioxydant approprié.

TRAPPE DU RÉSERVOIR DE CARBURANT

AVERTISSEMENTS

Lors du ravitaillement, veillez à éviter de projeter le carburant pouvant rester dans le pistolet de remplissage.

Ne pas approcher de flammes ou de chaleur près du circuit d'alimentation. Le circuit

d'alimentation est sous pression. Il y a risque de blessures en cas de fuite du circuit d'alimentation.

ATTENTION

Si le véhicule est lavé au jet haute pression, asperger le volet de remplissage de carburant brièvement

et à une distance toujours supérieure à 20 cm.

E103203

Appuyez sur la trappe pour l'ouvrir. Ouvrir complètement la trappe jusqu'en butée.

Lorsque vous introduisez le pistolet de remplissage, un dispositif de blocage à ressort s'ouvre si le diamètre du pistolet est correct. Ce dispositif évite les erreurs de ravitaillement.

AVERTISSEMENT

Cesser le ravitaillement après le second arrêt du pistolet de

remplissage. Cette pratique permet de conserver dans le réservoir un volume d'expansion adéquat, qui empêche tout refoulement de carburant. Une projection de carburant pourrait constituer un risque pour les autres usagers.

E119080

Insérez le pistolet de remplissage jusqu'à, et y compris, la première encoche du pistolet. Laissez-le reposer sur le couvercle de l'ouverture du tuyau de remplissage.

AVERTISSEMENT

Nous vous recommandons de patienter au moins 10 secondes avant de retirer le pistolet pour éviter l'écoulement dans le réservoir de carburant résiduel.

E119081

Soulevez légèrement le pistolet de remplissage pour le dégager.

Véhicules avec kit de réparation de pneu

Un entonnoir est logé dans le logement de roue de secours. L'utiliser pour remplir un jerrycan.

Véhicules sans kit de réparation de pneu

La boîte à gants contient un entonnoir. L'utiliser pour remplir un jerrycan.

CONVERTISSEUR CATALYTIQUE

AVERTISSEMENT

Ne pas garer le véhicule ou laisser le moteur tourner au ralenti au-dessus de feuilles ou d'herbes sèches ou

autres matières inflammables.

L'échappement émet une quantité considérable de chaleur pendant le fonctionnement du moteur mais aussi un certain temps après la coupure du contact. Risque d'incendie.

Conduite avec convertisseur catalytique

ATTENTION

Éviter de tomber en panne sèche.

N'actionnez pas le démarreur pendant de longues périodes consécutives.

Ne faites pas fonctionner le moteur lorsqu'un fil de bougie est débranché.

ATTENTION

Ne démarrez pas le moteur en poussant ou en remorquant le véhicule. Utilisez des câbles volants. Voir

Conseils pour la conduite avec le système de freinage antiblocage (page 148).

Ne coupez pas le contact pendant la conduite.

RAVITAILLEMENT

ATTENTION

Ne tentez pas de démarrer le moteur si vous avez rempli le réservoir de carburant avec un carburant incorrect.

Ceci pourrait endommager le moteur. Faites immédiatement contrôler le système par un technicien correctement formé pour cette opération.

CONSOMMATION DE CARBURANT

Les chiffres de CO2 et de consommation de carburant proviennent de contrôles effectués en laboratoire conformément à la directive CEE 80/1268/EEC et de ses amendements ultérieurs, et sont réalisés par tous les constructeurs automobiles.

Ils sont conçus en guise de comparaison entre les marques et les modèles de véhicules. Ils ne sont pas destinés à représenter la consommation de carburant réelle de votre véhicule. La consommation de carburant réelle est régulée par plusieurs facteurs, y compris : style de conduite, conduite à vitesse élevée, conduite avec arrêts/démarrages fréquents, utilisation de la climatisation, accessoires posés et remorquage, etc.

Votre concessionnaire Ford peut vous conseiller afin d'améliorer votre consommation de carburant.

SPÉCIFICATIONS TECHNIQUES

Valeurs de consommation de carburant

Version	En ville	Sur route	Ville et route	Émissions de CO2
	L/100 km (mpg)	L/100 km (mpg)	L/100 km (mpg)	g/km
1.25 L Duratec-16V (Sigma) (44 kW/60 ch) Niveau V	7,3 (38,7)	4,4 (64,2)	5,5 (51,4)	127
1.25 L Duratec-16V (Sigma) (60 kW/82 ch) Niveau V	7,4 (38,2)	4,5 (62,8)	5,6 (50,4)	129
1.4 L Duratec-16V (Sigma) (71 kW/96 ch) Niveau IV, boîte de vitesses manuelle	7,5 (37,7)	4,6 (61,4)	5,7 (49,6)	133
1.4 L Duratec-16V (Sigma) (71 kW/96 ch) Niveau V, boîte de vitesses manuelle	7,6 (37,2)	4,7 (60,1)	5,8 (48,7)	133
1.4 L Duratec-16V (Sigma) (71 kW/96 ch) Niveau IV, boîte de vitesses automatique	8,9 (31,7)	5,1 (55,4)	6,5 (43,5)	154
1.4 L Duratec-16V (Sigma) (71 kW/96 ch) Niveau V, boîte de vitesses automatique	8,9 (31,7)	5,2 (54,3)	6,6 (42,8)	154
1.6 L Duratec-16V Ti-VCT (Sigma) (88 kW/120 ch) Niveau V	7,9 (35,8)	4,6 (61,4)	5,8 (48,7)	134
1.6L Duratec-16V Ti-VCT (Sigma) (99 kW/134 PS) niveau V	8,0 (35,3)	4,8 (58,9)	5,9 (47,9)	139
1.4 L Duratorq-TDCi (DV) diesel (50 kW/68 ch) Niveau IV	5,3 (53,3)	3,5 (80,7)	4,2 (67,3)	110
1.4L Duratorq-TDCi (DV) Diesel (51 kW/70 ch) Norme 5	4,8 (58,9)	3,6 (78,5)	4,1 (68,9)	107
Version	En ville	Sur route	Ville et route	Emissions de CO2
	l/100 km (mpg)	l/100 km (mpg)	l/100 km (mpg)	g/km
1.6 L Duratorq-TDCi (DV) diesel (55 kW/75 ch) Niveau V	4,9 (57,6)	3,6 (78,5)	4,1 (68,9)	107
1.6 L Duratorq-TDCi (DV) diesel (70 kW/95 ch) Niveau V	4,9 (57,6)	3,6 (78,5)	4,1 (68,9)	107
1.6 L Duratorq-TDCi ECOnetic (70 kW/95 ch) Niveau V	4,6 (61,4)	3,2 (88,3)	3,7(76,3)	98

BOÎTE DE VITESSES MANUELLE

Engagement de la marche arrière

ATTENTION

N'engagez pas la marche arrière lorsque le véhicule est en mouvement, faute de quoi la boîte de vitesses pourrait être endommagée. Appuyez à fond sur la pédale d'embrayage et patientez trois secondes avant de sélectionner la marche arrière.

E99067

Sur certains véhicules, il est nécessaire de soulever la bague pour engager la marche arrière.

TRANSMISSION AUTOMATIQUE

Informations d'ordre général

Cette transmission vous permet de changer de rapport manuellement (comme avec une boîte de vitesses manuelle).

Positions du levier de vitesse

E78310

P Parc, R Marche arrière, N Point mort, D Marche avant, M Passage manuel

AVERTISSEMENT

Appuyez sur la pédale de frein avant de déplacer le levier sélecteur et maintenez-la enfoncée jusqu'au départ effectif.

Note : Le régime de ralenti est plus élevé lorsque le moteur est froid. Ceci renforce la tendance du véhicule à ramper lorsqu'une position de marche avant ou arrière a été sélectionnée.

Appuyez sur le bouton sur le levier sélecteur pour sélectionner les positions marche arrière et stationnement.

La position sélectionnée est indiquée sur l'écran d'information.

Parc

AVERTISSEMENTS

N'engager la position stationnement (P) que lorsque le véhicule est immobile.

AVERTISSEMENTS

Serrer le frein de stationnement et sélectionner la position stationnement avant de quitter

le véhicule. Vérifiez que le levier sélecteur est bien verrouillé dans cette position.

Note : Un signal sonore se fait entendre à l'ouverture de la porte conducteur si le levier sélecteur n'est pas sur la position stationnement (P).

Note : L'économiseur de batterie désactive l'alarme après quelques instants.

Dans cette position, aucune puissance n'est transmise aux roues motrices et la transmission est bloquée. Vous pouvez lancer le moteur lorsque le levier sélecteur est dans cette position.

Marche arrière

AVERTISSEMENT

Ne sélectionner la marche arrière que si le véhicule est complètement arrêté et le moteur au ralenti.

Point mort

Dans cette position, aucune puissance n'est transmise aux roues motrices mais la transmission n'est pas bloquée. Vous pouvez lancer le moteur lorsque le levier sélecteur est dans cette position.

Marche avant

Sélectionnez la position marche avant (D) pour obtenir le passage automatique des vitesses.

Passage manuel

Note : Le passage ne s'effectue que lorsque la vitesse du véhicule et le régime moteur sont appropriés.

Sélectionnez le mode de passage manuel pour un passage manuel des vitesses de marche avant. Poussez le levier sélecteur vers l'avant pour rétrograder et tirez-le pour monter les rapports.

AVERTISSEMENT

Ne pas maintenir le levier sélecteur longtemps en position ou +.

Il est possible de "sauter" certains rapports en actionnant à plusieurs reprises le levier de sélecteur dans un temps très court.

Le mode manuel fournit aussi une fonction de kickdown. Voir Kickdown.

La transmission rétrograde automatiquement lorsque le régime moteur est trop bas ou monte automatiquement de rapport lorsqu'il est trop élevé.

Modes de conduite

La transmission sélectionne la vitesse qui offre les performances optimales pour la température ambiante, le profil de la route, le chargement du véhicule et le comportement du conducteur.

Conseils pour la conduite d'un véhicule à transmission automatique

Démarrage

AVERTISSEMENT

Il n'est pas possible de démarrer un véhicule équipé d'une transmission automatique en le tirant ou en le poussant. Voir Conseils pour la conduite, le système de freinage prolongé (page 148).

1. Desserrez le frein de stationnement.
2. Relâchez la pédale de frein et appuyez sur la pédale d'accélérateur.

Arrêt

1. Relâchez la pédale d'accélérateur et appuyez sur la pédale de frein.
2. Serrez le frein de stationnement.

Kickdown

Levier sélecteur en position D, enfoncez à fond la pédale d'accélérateur pour sélectionner le rapport immédiatement inférieur et obtenir des performances optimales. Relâchez la pédale d'accélérateur lorsque vous n'avez plus besoin du kickdown.

Levier de déverrouillage d'urgence de la position P

Utilisez ce levier pour sortir le levier sélecteur de la position stationnement (P) en cas d'incident électrique ou de batterie à plat.

ATTENTION

Faire preuve de précaution lors du soulèvement du couvercle articulé.

À l'aide d'un petit outil à lame plate, soulevez le couvercle articulé de la console centrale à proximité du levier de sélecteur.

E78322

À l'aide d'un objet approprié, repoussez le levier de déverrouillage dans la découverte et, simultanément, déplacez le levier de sélecteur de la position P.

Note : Si la position P est à nouveau sélectionnée, répéter cette procédure.

PRINCIPES DE FONCTIONNEMENT

Freins à disques

Lorsque les disques de frein sont mouillés, l'efficacité du freinage est diminuée. À la sortie d'une station de lavage, exercer plusieurs pressions légères sur la pédale de frein pour éliminer le film d'eau.

ABS

AVERTISSEMENT

L'ABS ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

En évitant le blocage des roues, l'ABS vous aide à conserver la maîtrise de la direction et donc à maintenir la trajectoire de votre véhicule lors d'un freinage d'urgence.

INTERRUPTEUR DE COUPURE D'ALIMENTATION

Pendant une intervention du système ABS, des pulsations sont ressenties dans la pédale de frein. Ceci est normal. Maintenez la pression sur la pédale de frein.

L'ABS n'élimine pas les dangers inhérents aux situations suivantes :

• vous conduisez trop près du véhicule devant vous. l'aquaplaning.
• vous négociez les virages trop rapidement. le revêtement de la route est en mauvais état/de mauvaise qualité.

FREIN DE STATIONNEMENT

Tous véhicules

AVERTISSEMENT

Sur les véhicules équipés d'une transmission automatique, le levier de sélecteur doit rester en position

P.

Appuyer fermement sur la pédale de frein. - Tirer à fond le levier de frein de stationnement. - Ne pas appuyer sur le bouton de déverrouillage en tirant le levier vers le haut. - Si le véhicule est garé en pente dans le sens de la montée, sélectionner le premier rapport et tourner le volant vers le côté opposé au bord de la route. - Si le véhicule est garé en pente dans le sens de la descente, sélectionner la marche arrière et tourner le volant vers le bord de la route.

Pour desserrer le frein de stationnement, appuyer fermement sur la pédale de frein, tirer légèrement le levier vers le haut, appuyer sur le bouton de déverrouillage puis abaisser le levier.

PRINCIPES DE FONCTIONNEMENT

Contrôle dynamique de stabilité (ESP)

AVERTISSEMENT

Ce système ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui

s'imposent.

A Sans ESP B Avec ESP

Le système supporte la stabilité lorsque le véhicule commence à quitter sa trajectoire. Pour cela, le système procède à un freinage individuel des roues et à une réduction du couple moteur si nécessaire.

Le système fournit aussi une fonction d'antipatinage améliorée en réduisant le couple du moteur si les roues patinent à l'accélération. Cette fonction facilite le démarrage sur routes glissantes ou surfaces instables et améliore le comportement en limitant le patinage des roues dans les virages serrés.

Témoin du contrôle dynamique de stabilité (ESP)

Pendant la conduite, le témoin clignote lors des interventions du système. Voir Témoins d'avertissement et indicateurs (page 61).

Assistance au freinage d'urgence

AVERTISSEMENT

Ce système ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

Le système détecte un freinage intensif en mesurant la vitesse à laquelle la pédale est enfoncée. Il fournit une puissance de freinage optimale aussi longtemps que vous maintenez la pression sur la pédale. Le système peut réduire les distances d'arrêt dans des situations critiques.

UTILISATION DU PROGRAMME DE STABILITÉ ÉLECTRONIQUE

Note : Le système est automatiquement activé à chaque établissement du contact.

Véhicules avec commutateur de contrôle dynamique de stabilité (ESP)

Enfoncez le contacteur pendant une seconde. Le contacteur s'allume. Un message apparaît sur l'affichage. Voir Messages d'information (page 72).

Programme de stabilité électronique

Enfoncez le contacteur de nouveau pour activer le système.

Pour l'emplacement des repères : Voir

Bref aperçu (page 10).

PRINCIPES DE FONCTIONNEMENT

AVERTISSEMENT

Le système d'aide au stationnement ne vous exonère pas de votre responsabilité d'effectuer les manœuvres de stationnement avec attention et les précautions qui s'imposent.

ATTENTION

Les véhicules équipés d'un module de remorquage non homologué par Ford peuvent ne pas détecter les obstacles correctement. Les capteurs peuvent ne pas détecter des objets sous une pluie battante ou dans d'autres conditions pouvant produire des réflexions perturbantes. Les capteurs peuvent ne pas détecter des objets dont les surfaces absorbent les ondes ultrasonores. Le système d'aide au stationnement ne détecte pas les obstacles qui s'éloignent du véhicule. Ils ne sont détectés qu'à partir du moment où ils commencent à se rapprocher à nouveau du véhicule. Effectuer les marches arrière avec une attention particulière lorsque le véhicule est équipé d'une boule de remorquage ou d'un accessoire arrière comme un porte-vélos car le système d'aide au stationnement arrière n'indique que la distance entre le pare-chocs et l'obstacle. Si vous lavez votre véhicule au jet haute pression, aspergez les capteurs brièvement et à une distance toujours supérieure à 20 cm.

Note : Sur les véhicules équipés d'une boule de remorquage, le système d'aide au stationnement se désactive automatiquement lorsque des feux de remorque (ou une plaque de feux arrière) sont connectés au connecteur à 13 broches via un module de remorquage autorisé par Ford.

Note : Garder les capteurs exempts d'impuretés, de glace et de neige. Ne pas les nettoyer avec des objets pointus.

Note : Le système d'aide au stationnement peut émettre de fausses tonalités s'il détecte un signal qui utilise la même fréquence que les capteurs ou si le véhicule est au niveau de charge maximal.

Note : Les capteurs extérieurs peuvent détecter les parois latérales d'un garage. Si la distance entre le capteur extérieur et la paroi latérale reste constante pendant trois secondes, la tonalité cesse. Lorsque vous poursuivrez la manœuvre, les capteurs intérieurs détecteront les objets vers l'arrière.

UTILISATION DU DISPOSITIF D'AIDE AU STATIONNEMENT - VÉHICULES AVEC SYSTÈME D'AIDE AU STATIONNEMENT ARRIÈRE

AVERTISSEMENT

Le système d'aide au stationnement ne vous dispense pas de votre responsabilité d'effectuer les manœuvres de stationnement avec attention et les précautions qui s'imposent.

Le dispositif d'aide au stationnement est automatiquement activé lorsque vous sélectionnez la marche arrière et que le contact est établi.

Une tonalité intermittente se fait entendre à une distance d'environ 150 cm (59 po) entre l'obstacle et le pare-chocs arrière et d'environ 50 cm (20 po) sur le côté. Lorsque la distance diminue, la tonalité intermittente accélère. Elle devient continue lorsque la distance par rapport au pare-chocs arrière est inférieure à 30 cm (11 po).

Note : Une tonalité aiguë qui dure trois secondes signale une anomalie dans le système. Le système sera neutralisé. Faites contrôler le système par un technicien correctement formé pour cette opération.

UTILISATION DU DISPOSITIF D'AIDE AU STATIONNEMENT - VÉHICULES AVEC AIDE AU STATIONNEMENT AVANT ET ARRIÈRE

AVERTISSEMENT

Le système d'aide au stationnement ne vous exonère pas de votre responsabilité d'effectuer les manœuvres de stationnement avec l'attention et les précautions qui s'imposent.

Activation et désactivation du dispositif d'aide au stationnement.

Le dispositif d'aide au stationnement est par défaut désactivé. Pour activer le dispositif d'aide au stationnement, engagez la marche arrière ou appuyez sur le commutateur de la planche de bord. Pour l'emplacement des repères : Voir Bref aperçu (page 10).

Le témoin dans le commutateur s'allume lorsque le système d'aide au stationnement est activé.

Pour le désactiver, appuyez de nouveau sur le commutateur ou désengagez la marche arrière.

Note : Le système d'aide au stationnement se désactive automatiquement au bout de 20 secondes si les capteurs de pare-chocs avant n'ont pas détecté d'obstacle.

Manœuvres avec le système d'aide au stationnement

Une tonalité intermittente se fait entendre à une distance d'environ 150 cm (59 po) entre l'obstacle et le pare-chocs arrière, d'environ 80 cm (31 po) entre l'obstacle et le pare-chocs avant et d'environ 50 cm (20 po) sur le côté. Lorsque la distance diminue, la tonalité intermittente accélère. Elle devient continue lorsque la distance par rapport aux pare-chocs avant et arrière est inférieure à 30 cm (11 po).

Démarrage du véhicule à l'aide de câbles volants

Une tonalité intermittente se fait entendre de l'avant et de l'arrière si des obstacles se trouvent à moins de 30 cm des pare-chocs avant et arrière.

Note : L'émission d'une tonalité aiguë pendant trois secondes et le clignotement du commutateur signalent une anomalie. Le système sera neutralisé. Faites contrôler le système par un technicien correctement formé pour cette opération.

PRINCIPES DE FONCTIONNEMENT

La caméra constitue une aide visuelle pour la marche arrière.

AVERTISSEMENT

Ce système ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

ATTENTION

Si vous lavez votre véhicule au jet haute pression, aspergez la caméra brièvement et à une distance toujours supérieure à 20 cm (8 pouces).

N'exercez pas de pression sur la caméra.

Note : Gardez la caméra exempte d'impuretés, de glace et de neige. N'utilisez pas d'objets pointus, de produit dégraissant, de cire ou de produits organiques pour la nettoyer. Utilisez uniquement un chiffon doux.

Pendant l'utilisation, des lignes de guidage apparaissent sur l'affichage et représentent la trajectoire du véhicule et la distance approximative qui le sépare des obstacles arrêtés.

UTILISATION DE LA CAMÉRA DE RÉTROVISION

AVERTISSEMENTS

Le fonctionnement de la caméra peut varier selon la température ambiante, l'état du véhicule et les conditions routières.

Les distances indiquées à l'écran peuvent être différentes de la distance réelle.

AVERTISSEMENTS

Ne placez aucun objet devant la caméra.

La caméra se trouve dans le couvercle du coffre à bagages, après la poignée.

Activation de la caméra de rétrovision

ATTENTION

La caméra ne détecte pas les objets trop proches du véhicule.

Enclenchez la marche arrière lorsque le contact est mis. L'image est affichée dans le rétroviseur intérieur.

Le bon fonctionnement de la caméra peut être compromis dans les cas suivants :

Zones sombres. Lumière intense. - Changement rapide de la température ambiante. - Humidité de la caméra, après exposition à la pluie ou à une forte humidité par exemple. - Obstruction de la vue de la caméra, par de la boue par exemple.

Utilisation de l'affichage

ATTENTION

Les obstacles situés au-dessus de la caméra n'apparaissent pas. Examinez la zone à l'arrière de votre véhicule au loin.

Les repères ne sont disponibles qu'à titre indicatif et sont calculés pour des véhicules chargés au maximum et roulant sur une surface régulière.

Note : Lors de la marche arrière avec une remorque, les lignes sur l'écran indiquent la direction de déplacement du véhicule mais pas de la remorque.

A Garde aux rétroviseurs extérieurs - 0,1 mètre (4 pouces) B Rouge - 0,3 mètre (12 pouces) C Jaune - 1 mètre (39 pouces)

D Jaune - 2 mètres (79 pouces) E Jaune - axe de la trajectoire prévue du véhicule

Les lignes montrent une trajectoire projetée du véhicule en fonction de la distance depuis les rétroviseurs extérieurs et le pare-chocs arrière.

Mise en marche et arrêt de la caméra de rétrovision

E128967

A Bouton de marche et d'arrêt.

Appuyez sur le bouton A pour mettre en marche et arrêter manuellement le système.

Désactivation de la caméra de rétrovision

Note : L'affichage reste allumé quelques instants puis s'éteint.

Désengager la marche arrière.

PRINCIPES DE FONCTIONNEMENT

AVERTISSEMENT

Ce système ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

Le régulateur de vitesse permet de commander la vitesse du véhicule à l'aide des commutateurs au volant. Le régulateur de vitesse peut être utilisé lorsque la vitesse du véhicule dépasse environ 30 km/h (20 mi/h).

UTILISATION DU RÉGULATEUR DE VITESSE

AVERTISSEMENT

Ne pas utiliser le régulateur de vitesse en cas de circulation intense, sur des routes sinueuses ou lorsque la chaussée est glissante.

Activation du régulateur de vitesse

E102679

Note : Le système est prêt pour le réglage d'une vitesse.

Réglage d'une vitesse

Appuyer pour enregistrer et maintenir la vitesse actuelle. Le témoin du régulateur de vitesse s'allume. Voir Témoins d'avertissement et indicateurs (page 61).

Modification de la vitesse réglée.

AVERTISSEMENT

Lorsque le véhicule descend une pente, la vitesse peut augmenter et dépasser la vitesse réglée. Le système ne fait pas intervenir les freins. Appuyer sur le commutateur SET- pour aider le système à maintenir la vitesse réglée.

Remarque : Si la vitesse du véhicule augmente lorsque la pédale d'accélérateur est enfoncée, la vitesse réglée ne change pas. Lorsque la pédale d'accélérateur est relâchée, la vitesse revient à celle précédemment réglée.

A Accélérer B Décélérer

Annulation de la vitesse réglée

Enfoncer la pédale de frein ou le commutateur CAN RES.

Remarque : Le système ne commande plus la vitesse du véhicule. Le témoin du régulateur de vitesse s'éteint mais le système conserve la vitesse précédemment réglée.

Reprise de la vitesse réglée

Le témoin du régulateur de vitesse s'allume et le système essaie de reprendre la vitesse précédemment réglée.

Désactivation du régulateur de vitesse

Le système ne conserve pas la vitesse précédemment réglée. Le témoin du régulateur de vitesse ne s'allume pas.

GÉNÉRALITÉS

AVERTISSEMENTS

Utilisez des sangles d'amarrage conformes à une norme, par exemple DIN.

Fixez solidement tous les objets mobiles.

Placez les bagages et autres objets aussi bas et vers l'avant que possible dans l'espace de chargement.

Ne conduisez pas avec le hayon ou la porte arrière ouverte. Les fumées d'échappement peuvent pénétrer dans le véhicule.

Ne dépassez pas la charge maximale des essieux avant et arrière de votre véhicule. Voir Identification du cul (page 164).

ATTENTION

Veillez à ce qu'aucun objet ne puisse venir en contact avec les vitres arrière.

N'utilisez pas de matériaux abrasifs pour nettoyer l'intérieur des vitres arrière.

Ne posez pas d'autocollant ou d'étiquette sur l'intérieur des vitres arrière.

COUVRE-BAGAGES

ATTENTION

Ne pas déposer d'objets sur la tablette arrêtée.

BARRES DE TOIT LONGITUDINALES ET TRANSVERSALES

Galerie de toit

AVERTISSEMENTS

Le montage d'une galerie de toit augmente la consommation de carburant du véhicule et peut altérer son comportement.

Lisez et suivez les instructions du fabricant avant d'installer une galerie de toit.

ATTENTION

Ne dépassez pas la charge maximale autorisée sur le toit de 50 kilogrammes (110 livres) (poids de la galerie inclus).

Contrôlez la fixation de la galerie de toit et serrez les éléments de fixation comme suit :

avant le départ - après 50 km (30 mi) - tous les 1000 km (600 miles) maximum, selon l'état de la surface de la route.

Pour réduire la consommation de carburant, les traverses doivent être déposées si elles ne sont pas utilisées.

TRACTION D'UNE REMORQUE

AVERTISSEMENTS

Ne pas dépasser 100 km/h (62 mph).

Augmenter la pression des pneus arrière de 0,2 bar (3 psi) au-dessus de la valeur prescrite. Voir

Spécifications techniques (page 161).

Ne dépassez pas le poids total roulant maximal du véhicule indiqué sur la plaque d'identification du véhicule. Voir Plaque d'identification véhicule (page 164).

Les véhicules ECOnetic ne sont pas approuvés pour le remorquage.

ATTENTION

Ne pas dépasser le poids maximal autorisé à l'avant (poids vertical sur la boule de remorquage) de 50 kg (110 livres).

Le circuit électrique n'est pas adapté pour des remorques munies de plusieurs feux arrière de brouillard.

Note : Tous les véhicules ne sont pas prévus ou homologués pour être équipés de barres de remorquage. Renseignez-vous auprès du concessionnaire au préalable.

Placez les charges sur une position aussi basse et aussi centrale que possible par rapport à l'essieu/aux essieux de la remorque. Si vous remorquez avec un véhicule non chargé, la charge dans la remorque doit être placée vers l'avant, dans les limites maximales permises à l'avant de la remorque pour obtenir la meilleure stabilité.

La stabilité de l'ensemble véhicule et remorque dépend en grande partie de la qualité de la remorque.

Dans des régions à haute altitude (supérieure à 1000 mètres), le poids total roulant maximal autorisé stipulé doit être réduit de 10 % tous les 1000 mètres.

Conduite du véhicule sur fortes pentes

AVERTISSEMENT

Les freins de la remorque ne sont pas commandés par le système ABS.

Rétrogradez avant d'aborder une descente raide.

BOULE DE REMORQUAGE

AVERTISSEMENTS

Lorsqu'elle n'est pas utilisée, toujours fixer solidement la boule de remorquage dans le coffre à gants.

La pose de la boule de remorquage doit être effectuée avec un soin particulier car la sécurité du véhicule et de la remorque en dépend.

Ne pas utiliser d'outil pour le montage ou le démontage de la boule de remorquage. Ne pas forcer l'attelage de la remorque. Ne pas encenser ni tenter de réparer la boule de remorquage.

Une prise de remorque à 13 broches et le siège de la boule de remorquage sont montés sous le pare-chocs arrière. Tourner la prise de remorque de 90 degrés vers le bas jusqu'à ce qu'elle s'engage dans la position d'extrémité.

Déverrouillage du mécanisme de boule de remorquage

1. Déposer le chapeau de protection (1). Insérer la clé et la tourner dans le sens des aiguilles d'une montre pour déverrouiller (2).
2. Maintenir la boule de remorquage. Tirer la molette et la tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'un déclic se fasse entendre (3).
3. Le repère rouge sur la molette doit coïncider avec le repère vert sur la boule de remorquage.
4. Relâcher la molette. La boule de remorquage est déverrouillée.

Mise en place de la boule de remorquage

AVERTISSEMENT

La boule de remorquage ne peut être insérée que si elle est complètement déverrouillée.

1. Dégager le bouchon.
2. Insérer la boule de remorquage à la verticale et la pousser vers le haut jusqu'à ce qu'elle s'engage (1). Ne pas laisser la main à proximité de la molette.
3. Le repère vert sur la molette doit coïncider avec le repère vert sur la boule de remorquage.
4. Pour verrouiller, tourner la clé dans le sens contraire des aiguilles d'une montre et retirer la clé (2).
5. Retirer le bouchon de protection de la tête de la clé et l'enfoncer sur le verrouillage.

Conduite avec une remorque

AVERTISSEMENT

Si l'une des conditions suivantes ne peut pas être remplie, ne pas utiliser la barre d'attelage et la faire contrôler par un technicien compétent.

Vérifier le bon verrouillage de la boule de remorquage avant de prendre la route. Vérifier les points suivants :

les repères verts sont alignés. la molette (A) est correctement montée sur la boule de remorquage. - vous avez retiré la clé (B). - la boule de remorquage est solidement positionnée. Elle ne doit pas bouger lorsqu'on la secoue.

Dépose de la boule de remorquage

E71332

1. Dételer la remorque.
2. Retirer le capuchon de protection. Enfoncer le capuchon de protection dans la tête de la clé. Insérer la clé et déverrouiller (1).
3. Maintenir la boule de remorquage. Extraire la molette, la tourner dans le sens des aiguilles d'une montre contre la butée (2) et déposer la boule de remorquage (3).
4. Relâcher la molette.

Lorsqu'elle est déverrouillée de cette manière, la boule de remorquage peut être réintroduite à tout moment.

Conduite sans remorque

E94771

1. Déposer la boule de remorquage.
2. Insérer le bouchon dans son logement (1).

AVERTISSEMENT

Ne jamais déverrouiller le bras de la boule de remorquage lorsque la remorque est fixée.

Entretien

ATTENTION

Avant de nettoyer le véhicule au jet haute pression, déposer la boule de remorquage et protéger son siège à l'aide du capuchon.

Assurer la propreté du système d'attelage. Graisser périodiquement les paliers, surfaces de glissement et billes de verrouillage avec de la graisse à base de résine ou de l'huile, et le verrouillage avec de la graisse graphitée.

Noter le numéro de la clé. En cas de perte, des clés de rechange sont disponibles auprès du constructeur (indiquer le numéro de clé à 4 caractères).

RODAGE

Pneus

AVERTISSEMENT

Les pneus neufs doivent être rodés sur une distance d'environ 500 km.

Pendant cette période, le comportement routier du véhicule peut être différent.

Freins et embrayage

AVERTISSEMENT

Dans la mesure du possible, évitez l'utilisation intensive des freins et de l'embrayage au cours des 150

premiers kilomètres en ville et des premiers 1500 kilomètres sur autoroutes.

Moteur

ATTENTION

Évitez de conduire trop rapidement pendant les 1500 premiers

kilomètres. Variez fréquemment la vitesse du véhicule et passez les rapports relativement tôt. Ne faites pas peiner le moteur.

PRÉCAUTIONS NÉCESSAIRES PAR TEMPS FROID

Il se peut que le fonctionnement de certains composants et systèmes soit affecté à des températures inférieures à -30°C (-22°F)

CONDUITE SUR ROUTE INONDÉE

Conduire dans l'eau

ATTENTION

La conduite dans l'eau est possible en cas d'urgence uniquement et en aucun cas dans des conditions de conduite normales.

Si de l'eau pénètre dans le filtre à air, le moteur peut être endommagé.

En cas d'urgence, il est possible de conduire le véhicule dans une profondeur d'eau de 200 mm maximum et à une vitesse maximale de 10 km/h (6 mph). Prendre d'extrêmes précautions en conduisant dans un courant d'eau.

Conduire à faible vitesse et ne pas stopper le véhicule dans l'eau. Après avoir conduit dans l'eau et dès que les conditions de sécurité le permettent :

Enfoncer légèrement la pédale de frein et vérifier s'il est possible d'obtenir un freinage maximal. Vérifier que l'avertisseur sonore fonctionne. Vérifier que l'ensemble de l'éclairage du véhicule fonctionne correctement. Vérifier que la direction assistée fonctionne correctement.

TROUSSE DE PREMIERS SECOURS

Le logement de roue de secours présente un espace libre.

TRIANGLE DE SIGNALISATION

Le logement de roue de secours présente un espace libre.

EMPLACEMENT DES BOÎTES À FUSIBLES

Boîte à fusibles du compartiment moteur

E78332

Boîte à fusibles de l'habitacle

Cette boîte à fusibles est logée derrière la boîte à gants. Ouvrir la boîte à gants et en vider le contenu. Enfoncer les côtes vers l'intérieur et faire pivoter la boîte à gants vers le bas.

Ne modifiez pas les circuits électriques de votre véhicule de quelque manière que ce soit. Faites réparer les circuits électriques et remplacer les fusibles à haute intensité par des techniciens compétents.

Coupez le contact et tous les équipements électriques avant de toucher ou de tenter de changer un fusible.

ATTENTION

Posez un fusible de remplacement de la même intensité que celui retiré.

Note : Un fusible grillé se reconnaît à la rupture de son filament.

Note : Tous les fusibles, sauf les fusibles à haute intensité, sont enfichables.

TABLEAU DE SPÉCIFICATION DES FUSIBLES

Boîte à fusibles du compartiment moteur

Fusible	Intensité	Circuit protégé
1	40	Module ABS
1	30	Module ABS ESP
2	60	Vitesse haute de ventilateur de refroidissement
3	40	Ventilateur de refroidissement
3	30	Vitesse BASSE de ventilateur de refroidissement
4	30	Soufflerie de chauffage
5	60	Alimentation de boîte à fusibles de l'habitacle (battery)
6	30	Module de commande de carrosserie (BCM)
7	60	Alimentation de boîte à fusibles de l'habitacle (allumage)
8	60	Bougies de préchauffage
9	60	Pare-brise chauffant
10	-	Non utilisé
11	30	Relais de démarreur
12	10	Relais de feu de route côte gauche
13	10	Relais de feu de route côte droit
14	10	Relais de feu de croisement côte gauche
15	10	Relais de feu de croisement côte droit
16	15	Module de gestion du moteur (PCM), ventilateur de refroidissement haut et bas
17	15	Sondes à oxygène chauffante (HEGO) (moteurs à essence)
17	20	Module d'alimentation électrique (moteurs diesel)
18	10	Transmission (automatique) FN
19	-	Non utilisé
20	-	Non utilisé
21	-	Non utilisé
22	15	Alimentation batterie de commande d'éclairage
23	15	Projecteurs antibrouillard
24	15	Indicateurs de direction
25	10	Feux de jour
26	7,5	Commutateur de rétroviseurs extérieurs, rétroviseurs rabattables électriques, vitre électrique (porte conducteur)
27	7,5	PCM
28	20	Module ABS, ESP
29	10	Embrayage de climatisation

Fusibles

Fusible	Intensité	Circuit protégé
30	-	Non utilisé
31	-	Non utilisé
32	20	Avertisseur sonore, dispositif de maintain d'alimentation, module de vehicule sans clé
33	20	Lunette arrête chauffante
34	20	Relais de pompé d'alimentation, réchauffeur de gazole
35	-	Non utilisé
36	-	Non utilisé
37	-	Non utilisé
38	-	Non utilisé
39	-	Non utilisé
40	-	Non utilisé

Relais	Circuits commutés
R1	Ventilateur de refroidissement
R2	Bougies de préchauffage (uniquement norme 4 DV4), pare-brise chauffant
R3	PCM
R4	Feux de route
R5	Feux de croisement
R6	Feux de jour
R7	Ventilateur de refroidissement moteur
R8	Démarreur
R9	Embrayage de climatisation
R10	Projecteurs antibrouillard
R11	Pompe d'alimentation, réchauffeur de carburant
R12	Feu de recul
R13	Soufflerie de chauffage

Boîte à fusibles de l'habitacle - Type 1

E125747

Fusible	Intensité	Circuit protégé
1	7,5	Allumage, capteur de pluie, pare-brise chauffant
2	10	Feux stop
3	7,5	Feu de recul,amera arrêté (VP)
4	7,5	Réglage en hauteur du fais-ceau des projecteurs
5	20	Essuie-glaces
6	15	Essuie-glace arrière
7	15	Pompe de lave-glace
8	10	Système d'aide au stationnement (vehicules avec système d'aide au stationnement avant)
9	-	Non utilisé
10	7,5	Sièges chauffants
11	-	Non utilisé

Fusibles

Fusible	Intensité	Circuit protégé
12	10	Module airbag
13	10	Allumage, direction assistée électrique (EPAS), combiné des instruments, dispositif antivol passif (PATS), ABS
14	7,5	PCM, levier sélecteur de vitesse, pompe d'alimentation,
15	7,5	Système audio, combiné des instruments
16	7,5	Réroviseur extérieur chauf-fant
17	15	Commutateur d'allumage
18	7,5	Combiné des instruments
19	15	Connecteur de liaison de données
20	7,5	Afficheur multifonction, montre, surveillance intétrieure, panneau de commande de chauffage, ventilation et climatisation (HVAC)
21	15	Système audio, Bluetooth
22	20	Allume-cigare, prise avant
23	20	Module de remorque
24	-	Non utilisé
25	30	Vitres électriques (avant)
26	30	Pare-brise chauffant, côté gauche
27	30	Pare-brise chauffant, côté droit

Relais	Circuits commutés
R1	Allumage

Boîte à fusibles de l'habitacle - Type 2

E125748

Fusible	Intensité	Circuit protégé
1	7,5	Allumage, capteur de pluie, pare-brise chauffant
2	10	Feux stop

Fusibles

Fusible	Intensité	Circuit protégé
3	7,5	Feu de recul
4	7,5	Réglage en hauteur du fais-ceau des projecteurs
5	20	Essuie-glaces
6	15	Essuie-glace arrêté
7	15	Pompe de lave-glace
8	10	Système d'aide au stationnement (vehicules avec système d'aide au stationnement avant)
9	-	Non utilisé
10	7,5	Sièges chauffants
11	-	Non utilisé
12	10	Module airbag
13	10	Allumage, direction assistée électrique (EPAS), combiné des instruments, dispositif antivol passif (PATS), ABS
14	7,5	PCM, levier sélecteur de vitesse, pompe d'alimentation,
15	7,5	Système audio, combiné des instruments
16	7,5	Réroviseur extérieur chauf-fant
17	15	Commutateur d'allumage
18	7,5	Combiné des instruments
19	15	Connecteur de liaison de données
20	7,5	Afficheur multifonction, montre, surveillance intérieure, panneau HVAC
21	15	Système audio, Bluetooth
22	-	Non utilisé
23	20	Module de remorque
24	-	Non utilisé
25	30	Vitres électriques (avant)
26	30	Pare-brise chauffant, côte gauche
27	30	Pare-brise chauffant, côte droit
28	-	Non utilisé
29	-	Non utilisé
30	20	Allume-cigares, prise de courant avant
31	30	Vitres arrêté électriques (arrière)
32	-	Non utilisé
33	-	Non utilisé
34	20	Système d'ouverture sans clé
35	20	Système d'ouverture sans clé
36	-	Non utilisé
37	-	Non utilisé
38	-	Non utilisé
39	-	Non utilisé
40	-	Non utilisé
41	-	Non utilisé
42	-	Non utilisé
43	-	Non utilisé
44	-	Non utilisé

Fusibles

Fusible	Intensité	Circuit protégé
45	-	Non utilisé
46	-	Non utilisé
47	-	Non utilisé
48	-	Non utilisé
49	-	Non utilisé

Relais	Circuits commutés
R1	Allumage
R2	Réroviseur électricrque rabatable 1
R3	Réroviseur électricrque rabatable 2
R4	Non utilisé
R5	Non utilisé
R6	Système d'entrée sans clé (accessoire)
R7	Système d'entrée sans clé (allumage)
R8	Non utilisé
R9	Non utilisé
R10	Non utilisé
R11	Non utilisé
R12	Non utilisé

POINTS DE REMORQUAGE

Anneau de remorquage avant

E99490

Le logement de roue de secours présente un espace libre.

L'anneau de remorquage doit toujours être présent dans le véhicule.

Détachez le cache en faisant levier et vissez l'anneau de remorquage.

ATTENTION

L'anneau de remorquage est du type à pas à gauche. Tournez-le dans le sens contraire des aiguilles d'une

montre pour le poser. Assurez-vous que l'anneau de remorquage est serré à fond.

Crochet arrêté de remorquage

E102895

Dégagez le cache en faisant levier.

Note : Sur les véhicules munis d'une barre d'attelage, utilisez-la pour remorquer un véhicule.

REMORQUAGE DU VÉHICULE SUR SES QUATRE ROUES

Tous véhicules

AVERTISSEMENTS

Établissez le contact pour le remorquage de votre véhicule, faute de quoi le verrou de direction s'engagera et les clignotants et les feux stop ne fonctionneront pas.

L'assistance au freinage et à la direction n'est pas fonctionnelle tant que le moteur ne tourne pas.

Appuyez plus fort sur la pédale de frein et tenez compte d'un allongement des distances d'arrêt et d'un alourdissement de la direction.

ATTENTION

Une tension excessive dans la corde de remorquage pourrait endommager votre véhicule ou le véhicule tracteur. Ne pas utiliser de barre de remorquage dans l'anneau de remorquage avant. Sélectionner le point mort (N) au cours du remorquage du véhicule.

Le véhicule tracteur doit accélérer lentement et sans à-coup.

Véhicules avec transmission automatique

ATTENTION

Au-delà d'une vitesse de 20 km/h (12 mph) ou d'une distance de 20 kilomètres (12 miles), les roues motrices doivent être décollées du sol.

ATTENTION

Il est déconseillé de remorquer le véhicule avec les roues motrices au sol. Toutefois, s'il est nécessaire d'éloigner le véhicule d'un endroit dangereux, ne pas remorquer le véhicule à une vitesse supérieure à 20 km/h (12 mph) ou sur une distance supérieure à 20 kilomètres (12 miles). Ne pas remorquer votre véhicule à l'envers. En cas de défaillance mécanique de la boîte de vitesses, les roues motrices doivent être décollées du sol. Ne pas remorquer le véhicule si la température ambiante est inférieure à 0°C (32°F).

GÉNÉRALITÉS

Faites entretenir régulièrement votre véhicule pour le maintenir en bon état de marche et préserver sa valeur de revente. Un vaste réseau de Réparateurs Agréés Ford met sa compétence professionnelle à votre disposition. Leurs techniciens spécialement formés sont les plus qualifiés pour assurer un entretien de qualité de votre véhicule. Ils disposent d'une vaste gamme d'outils hautement spécialisés et spécialement conçus pour l'entretien de votre véhicule.

En plus d'un entretien régulier, nous vous recommandons d'effectuer les contrôles supplémentaires suivants.

AVERTISSEMENTS

Coupez le contact avant toute intervention ou tentative de réglage.

Ne pas toucher les pièces du circuit d'allumage électronique après l'établissement du contact ou que le moteur tourne. Le système génère des hautes tensions.

Tenez vos mains et vêtements à distance du ventilateur de refroidissement. Dans certaines conditions, le ventilateur peut continuer à tourner plusieurs minutes après l'arrêt du moteur.

ATTENTION

Lorsque des contrôles d'entretien sont effectués, s'assurer que les bouchons de remplissage sont bien fixés.

Contrôles journaliers

Éclairage extérieur. Éclairages intérieurs. Témoins et indicateurs.

Contrôlez lors du ravitaillement en carburant

• Niveau d'huile moteur. Voir Contrôle de l'huile moteur (page 141).
• Niveau du liquide de frein. Voir Contrôle de liquide de freins et d'embrayage (page 143).
• Niveau de liquide de lave-glace. Voir Contrôle du liquide lave-glace (page 143).
• Pression de gonflage des pneus (pneus froids). Voir Spécifications techniques (page 161).
• État des pneus. Voir Jantes et pneus (page 150).

Contrôles mensuels

• Niveau de liquide de refroidissement (moteur froid). Voir Contrôle du liquide de refroidissement (page 142).
• Étanchéité des canalisations, flexibles et réservoirs.
• Fonctionnement de la climatisation.
• Fonctionnement du frein de stationnement.
• Fonctionnement de l'avertisseur sonore.
• Serrage des écrous de roue. Voir Spécifications techniques (page 161).

OUVERTURE ET FERMETURE DU CAPOT

Ouverture du capot moteur

E102165

Pour l'emplacement des repères : Voir Bref aperçu (page 10).

E102884

Soulever légèrement le capot et déplacer le crochet vers le côté gauche du véhicule.

Ouvrir le capot et le soutenir avec la béquille.

Fermeture du capot

AVERTISSEMENT

S'assurer que le capot est correctement fermé.

Abaisser le capot et le laisser tomber de son propre poids sur les derniers 20 à 30 cm.

VUE D'ENSEMBLE DU COMPARTIMENT MOTEUR - 1.25L DURATEC-16V (SIGMA) /1.4L DURATEC-16V (SIGMA) /1.6L DURATEC-16V TI-VCT (SIGMA)

E103505

A Réservoir de liquide de refroidissement : Voir Contrôle du liquide de refroidissement (page 142). B Réservoir de liquide de frein et d'embrayage (véhicule à conduite à droite) : Voir Contrôle de liquide de freins et d'embrayage (page 143). C Bouchon de remplissage d'huile moteur : Voir Contrôle de l'huile moteur (page 141). D Batterie : Voir Batterie du véhicule (page 148). E Réservoir de liquide de frein et d'embrayage (véhicule à conduite à gauche) : Voir Contrôle de liquide de freins et d'embrayage (page 143). F Boîte à fusibles du compartiment moteur : Voir Fusibles (page 123).

G Réservoir de lave-glace de pare-brise et de lunette arrière : Voir Contrôle du liquide lave-glace (page 143). H Filtre à air : Aucun entretien nécessaire.

Jauge de niveau d'huile moteur : Voir Contrôle de l'huile moteur (page 141).

1 Les bouchons de remplissage et la jauge de niveau d'huile sont colorés pour en faciliter l'identification.

VUE D'ENSEMBLE DU COMPARTIMENT MOTEUR - 1.4L DURATORQ-TDCI (DV) DIESEL

E103508

Entretien

A Réservoir de liquide de refroidissement : Voir Contrôle du liquide de refroidissement (page 142). B Réservoir de liquide de frein et d'embrayage (véhicule à conduite à droite) : Voir Contrôle de liquide de freins et d'embrayage (page 143). C Bouchon de remplissage d'huile moteur : Voir Contrôle de l'huile moteur (page 141). D Batterie : Voir Batterie du véhicule (page 148). E Réservoir de liquide de frein et d'embrayage (véhicule à conduite à gauche) : Voir Contrôle de liquide de freins et d'embrayage (page 143). F Boîte à fusibles du compartiment moteur : Voir Fusibles (page 123). G Réservoir de lave-glace de pare-brise et de lunette arrière : Voir Contrôle du liquide lave-glace (page 143). H Filtre à air : Aucun entretien nécessaire.

Jauge de niveau d'huile moteur : Voir Contrôle de l'huile moteur (page 141).

Les bouchons de remplissage et la jauge de niveau d'huile sont colorés pour en faciliter l'identification.

VUE D'ENSEMBLE DU COMPARTIMENT MOTEUR - 1.6L DURATORQ-TDCI (DV) DIESEL

A Réservoir de liquide de refroidissement* : Voir Contrôle du liquide de refroidissement (page 142). B Réservoir de liquide de frein et d'embrayage (véhicule à conduite à droite) : Voir Contrôle de liquide de freins et d'embrayage (page 143). C Bouchon de remplissage d'huile moteur 1 : Voir Contrôle de l'huile moteur (page 141). D Batterie : Voir Batterie du véhicule (page 148). E Réservoir de liquide de frein et d'embrayage (véhicule à conduite à gauche) * : Voir Contrôle de liquide de freins et d'embrayage (page 143). F Boîte à fusibles du compartiment moteur : Voir Fusibles (page 123). G Réservoir de lave-glace de pare-brise et de lunette arrière : Voir Contrôle du liquide lave-glace (page 143).

H Filtre à air : Aucun entretien nécessaire.

Jauge de niveau d'huile moteur : Voir Contrôle de l'huile moteur (page 141).

Les bouchons de remplissage et la jauge de niveau d'huile sont colorés pour en faciliter l'identification.

JAUGE DE NIVEAU D'HUILE MOTEUR - 1.25L DURATEC-16V (SIGMA) / 1.4L DURATEC-16V (SIGMA) / 1.6L DURATEC-16V TI-VCT (SIGMA)

A MIN

B MAX

JAUGE DE NIVEAU D'HUILE MOTEUR - 1.4L DURATORQ-TDCI (DV) DIESEL / 1.6L DURATORQ-TDCI (DV) DIESEL

A MIN

B MAX

CONTRÔLE DE L'HUILE MOTEUR

ATTENTION

Ne pas utiliser d'additifs avec l'huile moteur ou d'autres produits de protection du moteur. Dans certaines conditions, ils pourraient endommager le moteur.

Note : La consommation d'huile des moteurs neufs atteint son niveau normal après environ 5000 kilomètres.

Contrôle du niveau d'huile

ATTENTION

S'assurer que le niveau se situe entre les repères MIN et MAX.

Note : Contrôler le niveau avant de démarrer le moteur.

Note : Le véhicule doit se trouver sur une surface plane.

Note : L'huile se dilate lorsqu'elle est chaude. Le niveau peut donc dépasser de quelques millimètres le repère MAX.

Retirer la jauge de niveau d'huile et l'essuyer avec un chiffon propre et non pelucheux. Remettre la jauge en place, puis la retirer de nouveau pour vérifier le niveau d'huile.

S'il est au repère MIN, faire l'appoint immédiatement.

Faire l'appoint

AVERTISSEMENTS

Faire l'appoint uniquement lorsque le moteur est froid. Si le moteur est chaud, patienter 10 minutes pour le laisser refroidir.

Ne pas retirer le bouchon de remplissage lorsque le moteur est en marche.

Retirez le bouchon de remplissage.

ATTENTION

Ne pas compléter le niveau d'huile au-delà du repère MAX.

Faire l'appoint avec un liquide conforme aux spécifications Ford. Voir Spécifications techniques (page 144).

Remettre le bouchon de remplissage en place. Le tourner jusqu'à ce qu'une forte résistance soit perceptible.

CONTRÔLE DU LIQUIDE DE REFROIDISSEMENT

Contrôle du niveau de liquide de refroidissement

AVERTISSEMENT

Éviter tout contact du liquide avec la peau ou les yeux. Si cette situation se produit, rincer immédiatement la

partie du corps concernée avec une quantité abondante d'eau et consulter un médecin.

ATTENTION

S'assurer que le niveau se situe entre les repères MIN et MAX.

Note : Le liquide de refroidissement se dilate lorsqu'il est chaud. Le niveau peut donc dépasser le repère MAX.

S'il est au repère MIN, faire l'appoint immédiatement.

Faire l'appoint

AVERTISSEMENTS

Faire l'appoint uniquement lorsque le moteur est froid. Si le moteur est chaud, patienter 10 minutes pour le laisser refroidir.

Ne pas retirer le bouchon de remplissage lorsque le moteur est en marche.

Ne pas retirer le bouchon de remplissage lorsque le moteur est chaud. Laisser refroidir le moteur.

L'antigel non dilué est inflammable et peut s'enflammer en cas de projection sur un tube très chaud.

ATTENTION

En cas d'urgence, vous pouvez ajouter de l'eau dans le circuit de refroidissement pour rejoindre un garage. Faire contrôler le système par un technicien compétent dès que possible. L'utilisation prolongée d'une dilution incorrecte de liquide de refroidissement peut endommager le moteur par corrosion, surchauffe ou gel.

Desserrer le bouchon lentement. Toute la pression présente se dissipe lentement au fur et à mesure du desserrage du bouchon.

ATTENTION

Ne pas compléter le niveau au-delà du repère MAX.

Faire l'appoint avec un mélange à 50/50 d'eau et d'antigel conforme à la norme Ford. Voir Spécifications techniques (page 144).

CONTRÔLE DU LIQUIDE LAVE-GLACE

Note : Les lave-glaces de pare-brise et de lunette arrière sont alimentés par le même réservoir.

Lorsque vous faites l'appoint, utilisez un mélange de liquide de lave-glace et d'eau pour éviter que le liquide ne gèle en hiver et améliorer les propriétés nettoyantes. Nous vous recommandons de n'utiliser que du liquide de lave-glace de qualité.

Pour plus de détails sur la dilution du liquide, reportez-vous aux instructions du produit.

CONTRÔLE DU LIQUIDE DE FREINS ET D'EMBRAYAGE

AVERTISSEMENTS

Éviter tout contact du liquide avec la peau ou les yeux. Si cela se produit, rincer immédiatement la partie du corps concernée avec une quantité abondante d'eau et consulter un médecin.

Si le niveau du liquide se situe au niveau du repère MIN, faites contrôler le circuit par un technicien correctement formé pour cette opération dès que possible.

Note : Une contamination par des saletés, de l'eau, des produits pétroliers ou autres matériaux peut entraîner une défaillance des freins ou des réparations coûteuses.

Note : Les circuits de freins et d'embrayage sont alimentés par un réservoir commun.

Faire l'appoint avec un liquide conforme aux spécifications Ford. Voir Spécifications techniques (page 144).

SPÉCIFICATIONS TECHNIQUES

Fluides pour véhicule

Elément	Fluide recommandé	Spécification
Huile moteur.	Huile moteur Castrol*	WSS-M2C913-C
Liquide de refroidissement	Antigel Motorcraft Super-Plus	WSS-M97B44-D
Liquide de frein	Liquide de freins Shell ESL DOT4	WSS-M6C57-A2

• Dans la mesure où la spécification définie par WSS-M2C913-C est respectée, il est également possible d'utiliser l'huile moteur Ford ou une autre huile moteur.

Note : Si le véhicule est utilisé dans des températures inférieures à -20°C (-4°F), ne pas utiliser l'huile moteur SAE 10W-40.

Appoint d'huile : S'il vous est difficile de trouver une huile qui réponde à la spécification définie par WSS-M2C913-C, utilisez l'huile SAE 5W-30 (de préférence), SAE 5W-40 (sauf sur les véhicules fonctionnant au carburant E85) ou SAE 10W-40 répondant à la spécification définie par ACEA A5/B5 (de préférence) ou ACEA A3/B3. L'utilisation de ces huiles peut entraîner des périodes de démarrage plus longues, une baisse de performances du moteur, une augmentation de la consommation de carburant et du niveau des rejets polluants.

Liquide de freins Shell ESL DOT4 recommandé.

Huile moteur Castrol recommandée.

Capacités

Version	Repère	Capacité en litres (gallons)
Toutes	Lave-glace de pare-brise et de lunette arrêté	2,5 (0,6)
Véhicules avec moteur à essence	Circuit de refroidissement du moteur	env. 5,5 (1,2)
Véhicules à moteur diesel	Circuit de refroidissement du moteur	env. 6,1 (1,3)

Entretien

Version	Repère	Capacité en litres (gallons)
Véhicules avec moteur à essence	Réservoir du carburant	42 (9,2)
Véhicules à moteur diesel	Réservoir du carburant	40 (8,8)
1.25 L Duratec-16V (Sigma)/1.4 L Duratec-16V (Sigma)	Circuit de graissage du moteur - y compris le filtrtre à huile	3,8 (0,8)
1.25 L Duratec-16V (Sigma)/1.4 L Duratec-16V (Sigma)	Circuit de graissage du moteur - sauf le filtrtre à huile	3,5 (0,8)
1.6 L Duratec-16V Ti-VCT (Sigma)	Circuit de graissage du moteur - y compris le filtrtre à huile	4 (0,9)
1.6 L Duratec-16V Ti-VCT (Sigma)	Circuit de graissage du moteur - sauf le filtrtre à huile	3,8 (0,8)
1.4 L Duratorq-TDCi (DV) diesel	Circuit de graissage du moteur - y compris le filtrtre à huile	3,8 (0,8)
1.4 L Duratorq-TDCi (DV) diesel	Circuit de graissage du moteur - sauf le filtrtre à huile	3,4 (0,7)
1.6 L Duratorq-TDCi (DV) Diesel	Circuit de graissage du moteur - y compris le filtrtre à huile	3,9 (0,9)
1.6 L Duratorq-TDCi (DV) Diesel	Circuit de graissage du moteur - sauf le filtrtre à huile	3,5 (0,8)

Volumes d'appoint d'huile moteur

Mateur	Capacité en litres (gallons)
1.25 L Duratec-16V (Sigma)/1.4 L Duratec-16V (Sigma)/1.6 L Duratec-16V Ti-VCT (Sigma)	0,8 (0,2)
1.4 L Duratorq-TDCi (DV) diesel/1.6 L Duratorq-TDCi (DV) diesel	1,6 (0,4)

NETTOYAGE DE L'EXTÉRIEUR

AVERTISSEMENT

Si vous utilisez une station de lavage avec un cycle cire, veillez à éliminer la cire du pare-brise.

ATTENTION

Avant d'utiliser un système de lavage auto, vérifier s'il peut être utilisé dans le cas du véhicule concerné.

Certaines stations de lavage utilisent de l'eau à haute pression. Le jet peut endommager certaines parties du véhicule.

Démontez l'antenne avant de faire passer le véhicule dans une station de lavage.

Coupez la soufflerie pour éviter une contamination du filtre d'habitacle.

Nous vous recommandons de laver votre véhicule avec une éponge et de l'eau tiède contenant un shampooing auto.

Nettoyage des phares

ATTENTION

Ne rayez pas le verre des phares. N'utilisez pas non plus des abrasifs ou des solvants alcooliques ou des agents chimiques pour les nettoyer.

N'essuyez pas les phares à sec.

Nettoyage de la lunette arrière

ATTENTION

Ne frottez pas l'intérieur de la lunette arrière. N'utilisez pas non plus d'abrasif ou de solvant chimique pour l'essuyer.

Utilisez un chiffon propre et non pelucheux ou une peau de chamois humide pour nettoyer l'intérieur de la lunette arrière.

Nettoyage des garnitures chromées

ATTENTION

Ne pas utiliser de produits abrasifs ou de solvants chimiques. Utiliser de l'eau savonneuse.

Protection de la peinture de la carrosserie

ATTENTION

N'appliquez pas de polish sur votre véhicule sous un ensoleillement intense.

Évitez tout contact du polish avec les surfaces en plastique. Il pourrait être difficile de l'enlever.

N'appliquez pas de polish sur le pare-brise ou la lunette arrière. Ceci pourrait rendre les essuie-glaces avant inefficaces.

Nous vous recommandons de cirer la peinture une ou deux fois par an.

NETTOYAGE DE L'INTÉRIEUR

Ceintures de sécurité

AVERTISSEMENTS

Ne pas utiliser d'abrasif ou de solvant pour les nettoyer.

Ne pas laisser d'humidité pénétrer dans l'enrouleur de la ceinture de sécurité.

Nettoyer les ceintures de sécurité avec un produit de nettoyage pour habitacle ou de l'eau appliquée avec une éponge douce. Laisser sécher les ceintures de sécurité naturellement, sans chaleur artificielle.

Écrans de combiné des instruments, écrans à affichage à cristaux liquides (LCD) et écrans radio

AVERTISSEMENT

Ne pas utiliser d'abrasifs, de solvants à base d'alcool ou de solvants chimiques pour les nettoyer.

Lunette arrière

ATTENTION

N'utilisez pas de matériaux abrasifs pour nettoyer l'intérieur des vitres arrière.

Ne posez pas d'autocollant ou d'étiquette sur l'intérieur des vitres arrière.

RÉPARATION DES DÉGÂTS MINEURS DE PEINTURE

ATTENTION

Otez immédiatement les substances apparemment inoffensives de la carrosserie (ex : fientes, résine, taches de goudron, sel routier et retombées industrielles).

Réparez dès que possible les dommages de peinture dus aux gravillons ou à des rayures mineures. Un choix de produits est disponible chez votre concessionnaire Ford. Lisez et suivez les instructions du fabricant.

CONSEILS POUR LA CONDUITE AVEC LE SYSTÈME DE FREINAGE ANTIBLOCAGE

ATTENTION

Connectez des batteries de même tension nominale. Utilisez toujours des câbles de démarrage d'une section appropriée et munis de pinces isolées. Ne débranchez pas la batterie du circuit électrique du véhicule.

Raccordement des câbles de démarrage E102925

A Véhicule avec la batterie à plat B Véhicule avec la batterie auxiliaire

C Câble de démarrage positif D Câble de démarrage négatif

1. Disposez les 2 véhicules de manière à ce que leur carrosserie ne soit pas en contact.
2. Arrêtez le moteur et tous les consommateurs électriques.
3. Raccordez la borne positive (+) du véhicule B à la borne positive (+) du véhicule A (câble C).
4. Raccordez la borne négative (-) du véhicule B à la connexion de masse du véhicule A (câble D). Voir Points de branchement de batterie (page 149).

ATTENTION

Ne branchez pas le câble sur la borne négative (-) de la batterie à plat. Veillez à ce que les câbles soient à bonne distance de toute pièce mobile.

Démarrage du moteur

1. Faites tourner le moteur du véhicule B à un régime modérément élevé.
2. Faites démarrer le moteur du véhicule A.
3. Laissez tourner les moteurs des deux véhicules pendant au moins trois minutes avant de débrancher les câbles.

ATTENTION

N'allumez pas les phares lors du débranchement des câbles. La pointe de tension qui en résulterait pourrait faire griller les ampoules.

Pour le débranchement des câbles, procédez dans l'ordre inverse du branchement.

POINTS DE DÉBRANCHEMENT DE BATTERIE

E102923

ATTENTION

Ne branchez pas le câble sur la borne négative (-) de la batterie à plat.

GÉNÉRALITÉS

ATTENTION

Utiliser exclusivement les dimensions de jantes et de pneus homologuées. L'utilisation d'autres dimensions risquerait de déstabiliser le véhicule et d'invalider son homologation. Si vous modifiez le diamètre des pneus par rapport à celui des pneus posés en usine, le compteur de vitesse peut ne pas afficher la vitesse correcte. Amenez le véhicule chez notre concessionnaire pour qu'il reprogramme le système de gestion moteur.

Un autocollant avec les valeurs de pression de gonflage des pneus se trouve dans la baie de porte gauche sur le montant B.

Contrôler et corriger la pression de gonflage à la température ambiante à laquelle vous prévoyez de conduire le véhicule et sur des pneus froids.

REMPLACEMENT D'UNE ROUE

Écrous de roue antivol

Pour obtenir une clé pour écrou de roue antivol de rechange et des écrous de roue antivol de rechange, adressez-vous à votre concessionnaire muni du certificat de numéro de référence.

Véhicules avec une roue de secours temporaire

AVERTISSEMENTS

Si la dimension de la roue de secours est différente de celle des autres roues, suivre les recommandations ci-dessous : ne pas dépasser 80 km/h (50 mph).

AVERTISSEMENTS

Effectuer un parcours aussi court que possible. Ne jamais monter simultanément plusieurs roues de secours sur un même véhicule.

Note : votre véhicule peut présenter un agrément de conduite inhabituel.

Cric du véhicule

AVERTISSEMENTS

N'utilisez le cric fourni avec le véhicule que pour changer une roue en situation d'urgence. Avant d'utiliser le cric, vérifiez qu'il n'est pas endommagé ni déformé et que son filetage est graissé et exempt d'impuretés. Ne placez rien entre le cric et le sol ou entre le cric et le véhicule.

Note : les véhicules équipés d'un kit de réparation de pneu sont dépourvus de cric et de clé pour écrous de roue.

Il est recommandé d'utiliser un cric hydraulique de type atelier pour intervenir sur les pneus et les pneus hiver.

Note : utiliser un cric ayant une capacité de levage minimum d'une tonne et équipé d'une plaque de levage d'au moins 80 mm (3.1 in) de diamètre.

Le cric, la clé de roue, l'anneau de remorquage vissable et l'outil de dépose de l'enjoliveur de roue sont rangés dans le logement de roue de secours.

Points de levage du véhicule

ATTENTION

N'utilisez que les points de levage indiqués. L'utilisation d'autres points de levage peut causer des détériorations de la caisse, de la direction, de la suspension, du moteur, du système de freinage et des canalisations d'alimentation en carburant.

A Utilisation en cas d'urgence uniquement B Entretien

Les indentations au niveau des seuils de porte A montrent l'emplacement des points de levage.

Véhicules avec jupes latérales E95345

Montage de la clé de roue

Type un

AVERTISSEMENT

Veillez à ne pas vous coincer les doigts lorsque vous remettez la rallonge de clé de roue à sa position initiale.

Note : Veillez à ce que la clé de roue soit totalement déployée.

Déployez la clé de roue.

Type deux

ATTENTION

L'anneau de remorquage est du type à pas à gauche. Le tourner dans le sens contraire des aiguilles d'une montre pour le poser. S'assurer que l'anneau de remorquage est serré à fond.

Insérez l'anneau de remorquage vissable dans la clé de roue.

Déposez l'enjoliveur de roue.

Type un

Insérez l'extrémité plate de la clé de roue entre la jante et l'enjoliveur et dégagez l'enjoliveur avec précaution.

Type deux

1. Insérez l'outil de dépose de l'enjoliveur de roue.
2. Déposer l'enjoliveur de roue.

Note : Veillez à tirer l'outil de dépose de l'enjoliveur de roue à angle droit par rapport à l'enjoliveur.

Dépose d'une roue

AVERTISSEMENTS

Garez le véhicule de manière à ne pas gêner les autres usagers et à ne pas vous mettre en danger.

Mettez en place un triangle de signalisation.

Veillez à ce que le véhicule soit sur une surface stable et plane, avec les roues en position ligne droite.

AVERTISSEMENTS

Coupez le contact et serrez le frein de stationnement.

Si le véhicule est équipé d'une boîte de vitesses manuelle, engagez la première ou la marche arrière. Si le véhicule est équipé d'une transmission automatique, sélectionnez la position P.

Aucun passager ne doit rester à bord du véhicule.

Bloquez la roue diagonalement opposée à l'aide d'une cale appropriée.

Veillez à ce que les flèches sur les pneus directionnels pointent dans le sens de rotation en marche avant. Si une roue de secours dont les flèches pointent dans le sens inverse doit être montée, faites-la reposer dans le sens correct par un technicien.

Ne travaillez jamais sous un véhicule uniquement soutenu par un cric.

Veillez à ce que le cric soit à la verticale du point de levage et à ce que sa base soit bien à plat sur le sol.

ATTENTION

Ne couchez pas les jantes alliage face au sol, ce qui endommagerait la peinture.

Note : La roue de secours est située sous un panneau de plancher dans le coffre.

E121887

1. Mettez en place la clé pour écrous de roue antivol.
2. Débloquez les écrous de roues.

E113399

1. Posez le cric sur la bride.
2. Levez le cric jusqu'à ce qu'il soit à la verticale du point de levage et que sa base soit à plat sur le sol.

1. Soulevez le véhicule jusqu'à ce que la roue soit décollée du sol.
2. Déposez les écrous de roues et la roue.

Pose d'une roue

AVERTISSEMENTS

Utilisez exclusivement les dimensions de jantes et de pneus homologuées. L'utilisation d'autres dimensions risquerait de détériorer le véhicule et d'invalider son homologation. Voir Spécifications techniques (page ...).

Ne montez pas de pneus à roulage à plat sur des véhicules qui n'en étaient pas équipés d'origine. Veuillez contacter le concessionnaire pour plus de détails sur la compatibilité.

ATTENTION

Ne fixez jamais des jantes en alliage au moyen d'écrous de roue prévus pour des jantes en acier.

Note : Les écrous de roues des jantes en alliage et des jantes en acier à rayons peuvent également être utilisés sur la roue de secours avec jante en acier pendant une courte période (deux semaines au maximum).

Note : Veillez à ce que les surfaces de contact de la jante et du moyeu soient exemptes d'impuretés.

Note : Veillez à ce que les cônes des écrous de roue soient en contact avec la jante.

1. Posez la roue.
2. Posez les écrous de roue et serrez-les à la main.
3. Mettez en place la clé pour écrous de roue antivol.

3

1

4 E90589

1. Serrez partiellement les écrous de roue dans l'ordre indiqué.
2. Descendez le véhicule au sol et retirez le cric.
3. Serrez à fond les écrous de roue dans l'ordre indiqué. Voir Spécifications techniques (page 161).
4. Posez l'enjoliveur de roue avec la paume de la main.

AVERTISSEMENT

Faites contrôler le serrage des écrous de roue et la pression de gonflage des pneus dès que possible.

KIT DE RÉPARATION DE PNEU

Le véhicule peut ne pas comporter de roue de secours. Dans ce cas, il est muni d'un kit de réparation de pneu d'urgence qui peut être utilisé pour réparer un pneu crevé.

Le kit de réparation de pneu est placé dans le logement de roue de secours.

Informations d'ordre général

AVERTISSEMENTS

Selon le type et l'étendue des dommages, l'obturation pourra n'être que partielle, voire impossible.

La perte de la pression de gonflage peut affecter le comportement routier du véhicule et entraîner une perte de contrôle.

Ne pas utiliser le kit de réparation de pneu si le pneu a déjà été endommagé du fait d'un gonflage.

Ne pas utiliser le kit de réparation de pneu pour des pneus à roulage à plat.

Ne pas essayer d'obturer une crevaison située ailleurs que dans la bande de roulement visible du pneu.

Ne pas essayer de réparer une crevaison dans le flanc du pneu.

Le kit de réparation de pneu répare la plupart des crevaisons [d'un diamètre maximal de six millimètres] et permet de rétablir, temporairement, la mobilité du véhicule.

Observer les règles suivantes en cas d'utilisation du kit :

Conduire avec précaution et éviter les mouvements brusques, notamment si le véhicule est chargé ou tracte une remorque. Le kit fournit une solution de réparation temporaire en cas d'urgence permettant de poursuivre le trajet jusqu'au prochain réparateur, ou de parcourir une distance maximale de 200 kilomètres. - Ne pas dépasser une vitesse maximale de 80 km/h. Ranger le kit hors de portée des enfants. - N'utiliser le kit que lorsque la température extérieure se situe entre -30°C (-22°F) et +70°C (+158°F).

Utilisation du kit de réparation de pneu

AVERTISSEMENTS

L'air comprimé peut avoir un effet explosif ou propulseur.

Exercer la plus grande prudence lors de l'utilisation du kit de réparation de pneu.

ATTENTION

Le compresseur ne doit pas fonctionner pendant plus de 10 minutes.

Note : Le kit de réparation de pneu ne doit être utilisé que sur le véhicule avec lequel il a été livré.

• Garez le véhicule de manière à ne pas gêner la circulation et à ne pas vous mettre en danger pendant l'utilisation du kit.
• Serrez le frein de stationnement, même si le véhicule est garé sur une surface plane, afin d'éviter tout déplacement intempestif du véhicule.
• Ne pas essayer de retirer un corps étranger comme un clou ou une vis enfoncé dans le pneu. Laissez le moteur en marche pendant l'utilisation du kit, sauf si le véhicule se trouve dans un endroit fermé ou mal ventilé (comme par exemple à l'intérieur d'un bâtiment). Dans ce cas, activez le compresseur avec le moteur éteint.
• Remplacez le flacon de produit d'étanchéité par un neuf avant sa date d'expiration (voir dessus du flacon). Informez les autres utilisateurs du véhicule que le pneu a été provisoirement réparé à l'aide du kit de réparation de pneu et rappelez-leur les exigences spéciales à observer pour la conduite.

Gonflage du pneu

AVERTISSEMENTS

Avant le gonflage, contrôlez le flanc du pneu. S'il présente une fissure, une boursouflure ou tout autre dommage équivalent, ne tentez pas le gonflage.

Ne restez pas immédiatement à côté du pneu pendant le fonctionnement du compresseur.

Observez le flanc du pneu. Si une fissure, une boursouflure ou tout autre dommage semble apparent, arrêtez le compresseur et laissez échapper l'air à l'aide du détendeur. Ne conduisez pas le véhicule avec un pneu endommagé.

Le produit d'étanchéité contient du latex naturel. Évitez tout contact avec la peau et les vêtements. Si cela se produit, rincez immédiatement la partie du corps concernée avec une quantité abondante d'eau et consultez un médecin.

AVERTISSEMENTS

Si la pression de gonflage n'atteint pas 1,8 bar (26 psi) dans les 10 minutes, le pneu est peut-être trop

endommagé pour permettre une réparation temporaire. Dans ce cas, ne pas poursuivre la conduite avec ce pneu.

A Étiquette B Flacon de produit d'étanchéité C Flexible de flacon de produit d'étanchéité D Porte-bouteille E Manomètre F Prise avec câble

G Contacteur de compresseur H Flexible de nécessaire de réparation

I Détendeur de pression

1. Sortir le nécessaire de réparation de pneu de son emballage.
2. Décoller du flacon de produit d'étanchéité l'étiquette A indiquant la vitesse maximale autorisée de 80 km/h (50 mph) et l'apposer sur la planche de bord dans le champ de vision du conducteur. Veiller à ce que l'étiquette ne masque pas quelque chose d'important.
3. Sortir le flexible H muni du clapet de décharge de pression I et la fiche d'alimentation munie du câble F du nécessaire.
4. Raccorder le flexible H muni du clapet de décharge de pression I au flacon de produit d'étanchéité B.
5. Enfoncer le flacon de produit d'étanchéité B dans son support D.
6. Retirer le bouchon de la valve du pneu endommagé.
7. Visser fermement le flexible de flacon de produit d'étanchéité C sur la valve du pneu endommagé.
8. Vérifier que le commutateur du compresseur G est en position 0.
9. Brancher la fiche d'alimentation F dans la prise de l'allume-cigare ou la prise de courant auxiliaire. Voir Allume-cigares (page 88).
10. Démarrer le moteur.
11. Placer le commutateur du compresseur G en position 1.
12. Gonfler le pneu pendant 10 minutes maximum jusqu'à une pression minimale de 1,8 bar (26 psi) et maximale de 3,5 bar (51 psi). Placer le commutateur du compresseur G en position 0 et vérifier la pression de gonflage actuelle avec le manomètre E.

Note : Si la pression de gonflage de 1,8 bar (26 psi) n'est pas atteinte, arrêter de gonfler.

Note : Lors du pompage du produit d'étanchéité à travers la valve du pneu, la pression peut monter jusqu'à 6 bars (87 psi) mais retombe après environ 30 secondes.

1. Retirer la fiche d'alimentation F de la prise de l'allume-cigare ou de la prise de courant auxiliaire.
2. Dévisser rapidement le flexible C de la valve du pneu. Reposer le bouchon de la valve.
3. Laisser le flacon de produit d'étanchéité B dans son support D.
4. Veiller à ranger le nécessaire dans un endroit sûr du véhicule mais facilement accessible. Le kit sera de nouveau nécessaire pour contrôler la pression des pneus.
5. Démarrer immédiatement et parcourir environ 3 kilomètres pour que le produit d'étanchéité obture la zone endommagée.

AVERTISSEMENT

Si des vibrations importantes, un comportement irrégulier de la direction ou des bruits sont observés durant la conduite, réduire la vitesse et rouler avec précaution jusqu'à un endroit où le véhicule peut être stationné en toute sécurité. Contrôler de nouveau le pneu et sa pression. Si la pression de gonflage est inférieure à 1 bar (14,7 psi) ou si le pneu présente des fissures, des renflements ou des dommages similaires, ne pas continuer la conduite avec ce pneu.

1. Immobiliser le véhicule après environ trois km. Contrôler et, si nécessaire, corriger la pression du pneu endommagé.
2. Fixer le kit et lire la pression indiquée sur le manomètre E.
3. La régler à la pression spécifiée. Voir Spécifications techniques (page 161).
4. Après avoir gonflé le pneu à la pression voulue, placer le commutateur du compresseur G en position 0, retirer la fiche d'alimentation F de la prise, dévisser le flexible C et visser le bouchon de valve.
5. Garder les flexibles C et H raccordés au flacon de produit d'étanchéité B et ranger le nécessaire dans un endroit sûr.
6. Se rendre chez le spécialiste le plus proche pour faire remplacer le pneu endommagé. Avant de séparer le pneu de la jante, informer le revendeur de pneus que le pneu contient un produit d'étanchéité. Remplacer le flacon de produit d'étanchéité B ainsi que le flexible C de suite après les avoir utilisés.

Note : Se rappeler que les kits de réparation d'urgence des pneus ne procurent qu'une mobilité temporaire. La réglementation concernant la réparation des pneus après utilisation du kit peut varier d'un pays à l'autre. Se renseigner auprès d'un spécialiste des pneus.

AVERTISSEMENT

Avant de conduire, s'assurer que le pneu est gonflé à la pression prescrite. Voir Spécifications

techniques (page 161). Surveiller la pression de gonflage jusqu'au remplacement du pneu.

Les flacons vides de produit d'étanchéité peuvent être éliminés avec les ordures ménagères normales. Retourner les restes de produit d'étanchéité au concessionnaire ou les éliminer conformément à la réglementation locale sur l'élimination des déchets.

ENTRETIEN DES PNEUS

Pour garantir l'usure uniforme des pneus avant et arrière du véhicule et prolonger leur vie, il est recommandé de permuter les pneus avant et arrière à intervalles réguliers compris entre 5 000 et 10 000 kilomètres.

ATTENTION

Évitez de faire frotter les flancs des pneus contre les trottoirs lors du stationnement.

S'il est nécessaire de franchir une bordure de trottoir, effectuer cette manœuvre lentement et avec les pneus perpendiculaires à la bordure du trottoir.

Examiner régulièrement les pneus en recherchant des coupures, des corps étrangers et une usure irrégulière des sculptures. Une usure irrégulière peut être le signe de réglages de géométrie non conformes.

Contrôler toutes les deux semaines les pressions de gonflage des pneus (y compris la roue de secours) lorsqu'ils sont froids.

UTILISATION DE PNEUS HIVER

ATTENTION

Utiliser les écrous de roue corrects pour le type de jante sur lequel les pneus hiver sont montés.

Si le véhicule est équipé de pneus hiver, contrôler que les pressions de gonflage sont correctes. Voir Spécifications techniques (page 161).

UTILISATION DE CHAÎNES À NEIGE

AVERTISSEMENTS

Ne pas dépasser 50 km/h.

N'utilisez pas des chaînes à neige sur des routes exemptes de neige.

AVERTISSEMENTS

Ne poser des chaînes à neige que sur les pneus spécifiés. Voir Spécifications techniques (page

161).

ATTENTION

Si le véhicule est équipé d'enjoliveurs, retirez-les avant de poser les chaînes à neige.

Note : l'ABS continue de fonctionner normalement.

Utilisez uniquement des chaînes à neige à petits maillons.

Ne posez les chaînes à neige que sur les roues avant.

Véhicules avec contrôle dynamique de stabilité (ESP)

Les véhicules équipés du contrôle dynamique de stabilité (ESP) peuvent présenter des caractéristiques de conduite inhabituelles qui peuvent être évitées en désactivant le dispositif. Voir Utilisation du programme de stabilité électronique (page 105).

SPÉCIFICATIONS TECHNIQUES

Couple de serrage des écrous de roue

Type des roues	Nm (lb-pi)
Toutes	110 (81)

Pressions de gonflage (pneus froids)

Jusqu'à 80 km/h (50 mi/h)

Variante	Dimensions des pneus	Charge normale		Pleine charge
		Avant	Arrière	Avant	Arrière
		bars (lbf/ in )	bars (lbf/ in )	bars (lbf/ in )	bars (lbf/ in )
Roue de secours provisoire si différente des autres roues montées	175/65 R14	3 (44)	3 (44)	3 (44)	3 (44)

Jusqu'à 160 km/h (130 mi/h)

Variante	Dimensions des pneus	Charge normale		Pleine charge
		Avant	Arrière	Avant	Arrière
		bars (lbf/in)	bars (lbf/in)	bars (lbf/in)	bars (lbf/in)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	175/65 R14*	2,1 (31)	1,8 (26)	2,4 (35)	3,2 (46)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	195/50 R15	2,1 (31)	1,8 (26)	2,4 (35)	3,2 (46)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	195/45 R16	2,2 (32)	1,8 (26)	2,4 (35)	3,2 (46)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	205/40 R17	2,2 (32)	1,8 (26)	2,4 (35)	2,8 (41)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	195/60 R15	2,1 (31)	2,1 (31)	2,4 (35)	2,6 (38)
1.6 L Duratorq-TDCi (DV) Diesel	175/65 R14*	2,3 (33)	1,8 (26)	2,4 (35)	3,2 (46)
1.6 L Duratorq-TDCi (DV) Diesel	195/50 R15	2,3 (33)	1,8 (26)	2,4 (35)	3,2 (46)
1.6 L Duratorq-TDCi (DV) Diesel	195/45 R16	2,3 (33)	1,8 (26)	2,4 (35)	3,2 (46)
1.6 L Duratorq-TDCi (DV) Diesel	205/40 R17	2,3 (33)	1,8 (26)	2,4 (35)	2,8 (41)
1.6 L Duratorq-TDCi (DV) Diesel	195/60 R15	2,1 (31)	2,1 (31)	2,4 (35)	2,6 (38)

*Ne poser des chaînes à neige que sur les pneus spécifiés.

Vitesse continue supérieure à 160 km/h (100 mi/h)

Variante	Dimensions des pneus	Charge normale		Pleine charge
		Avant	Arrière	Avant	Arrière
		bars (lbf/in)	bars (lbf/in)	bars (lbf/in)	bars (lbf/in)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	175/65 R14*	2,1 (31)	2 (29)	2,6 (38)	3,2 (46)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	195/50 R15	2,1 (31)	2 (29)	2,6 (38)	3,2 (46)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	195/45 R16	2,1 (31)	2 (29)	2,6 (38)	3,2 (46)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	205/40 R17	2,1 (31)	2 (29)	2,6 (38)	2,8 (41)
Tous les moteurs sauf 1.6 L Duratorq-TDCi (DV) Diesel	195/60 R15	2,1 (31)	2,1 (31)	2,6 (38)	2,6 (38)
1.6 L Duratorq-TDCi (DV) Diesel	175/65 R14*	2,3 (33)	2 (29)	2,6 (38)	3,2 (46)
1.6 L Duratorq-TDCi (DV) Diesel	195/50 R15	2,3 (33)	2 (29)	2,6 (38)	3,2 (46)
1.6 L Duratorq-TDCi (DV) Diesel	195/45 R16	2,3 (33)	2 (29)	2,6 (38)	3,2 (46)
1.6 L Duratorq-TDCi (DV) Diesel	205/40 R17	2,3 (33)	2 (29)	2,6 (38)	2,8 (41)
1.6 L Duratorq-TDCi (DV) Diesel	195/60 R15	2,1 (31)	2,1 (31)	2,6 (38)	2,6 (38)

*Ne poser des chaînes à neige que sur les pneus spécifiés.

PLAQUE D'IDENTIFICATION DU VÉHICULE

Note : la forme de la plaque d'identification du véhicule peut être différente de celle représentée ci-dessous.

Note : les informations indiquées sur la plaque d'identification du véhicule dépendent des exigences du marché.

E85610

A Numéro de série du véhicule B Poids nominal brut C Poids total roulant D Poids maximal sur essieu avant E Poids maximal sur essieu arrière

Le numéro d'identification du véhicule et les valeurs de charge maximale sont présents sur une plaque située sur le côté droit, en bas de l'ouverture de porte.

NUMÉRO D'IDENTIFICATION DU VÉHICULE

Le numéro d'identification du véhicule est estampé dans le plancher du côté droit du véhicule, à côté du siège avant. Il est également indiqué sur le côté gauche du tableau de bord.

SPÉCIFICATIONS TECHNIQUES

Dimensions de véhicules 3 et 5 portes et fourgons

E101870

Rep	Description de dimension	Dimension en mm (pouces)
A	Longueur maximum	3 950 - 3 958 (155,5 - 155,8)
B	Largeur hors tout (rétroviseurs extérieurs inclus)	1 973 (77,7)

Quantités et spécifications

Rep	Description de dimension	Dimension en mm (pouces)
C	Hauteur hors tout (poids à vide en ordre de marche selon norme CE)	1 433 - 1 481 (56,4 - 58,3)
D	Empattement	2 489 (98)
E	Voie avant	1 473 - 1 493 (58 - 58,8)
E	Voie arrêté	1 460 - 1 480 (57,5 - 58,3)

Quantités et spécifications

Dimensions de l'équipement de remorquage pour véhicules 3 et 5 portes et fourgons

E101872

Rep	Description de dimension	Dimension en mm (pouces)
A	Pare-chocs - arrêté de la boule de remorquage	124 (4,9)
B	Point de fixation - centre de la boule de remorquage	7 (0,3)
C	Centre de la roue - centre de la boule de remorquage	761 (29,9)
D	Centre de la boule de remorquage - longeron	512 (20,2)

Quantités et spécifications

Rep	Description de dimension	Dimension en mm (pouces)
E	Côté extérieur du longeron	1 024 (40,3)
F	Centre du premier point de fixation ☐ centre du second point de fixation	267 (10,5)
G	Centre de la boule de remorquage - centre du second point de fixation	584 (23)

INFORMATIONS IMPORTANTES CONCERNANT LE SYSTÈME AUDIO

AVERTISSEMENTS

Certaines incompatibilités d'ordre technique peuvent entraîner un mauvais fonctionnement des

disques enregistrables (CD-R) et ré-enregistrables (CD-RW).

Ces autoradios avec lecteurs de CD permettent la lecture de disques compacts conformes aux normes

audio du International Red Book. Les CD incopiables provenant de certains fabricants ne sont pas conformes à cette norme et leur lecture n'est pas garantie.

Les disques double format, double face (format DVD Plus, CD-DVD), adoptés par l'industrie de la musique

sont plus épais que les CD classiques. Par conséquent, leur lecture ne peut pas être garantie et ils peuvent se bloquer. N'utilisez pas de CD de forme irrégulière ou munis d'un film de protection anti-rayures ou d'étiquettes auto-adhésives. Les réclamations en garantie ne seront pas acceptées lorsque ce type de disque est trouvé à l'intérieur d'un appareil retourné pour réparation.

Tous les lecteurs de CD sont conçus pour lire uniquement les disques compacts audio de 12 cm disponibles dans le commerce.

!L'autoradio pourra être endommagé si des corps étrangers, comme des cartes de crédit ou des pièces de laize, sont introduits dans l'ouverture du lecteur de CD.

Étiquettes des autoradios

CLASS 1

LASER PRODUCT

CAUTION—INVISIBLE LASER RADIATION WHEN OPEN DO NOT STARE INTO BEAM OR VIEW DIRECTLY WITH OPTICAL INSTRUMENTS

Étiquettes de disque

CD audio

MP3

PRÉSENTATION DE L'AUTORADIO

Note : Les systèmes audio comportent un afficheur multifonction intégré, situé au-dessus de l'ouverture du CD. Des informations importantes y figurent pour vous permettre de commander votre système audio. De plus, plusieurs icônes disposées autour de l'écran d'affichage s'éclairent lorsqu'une fonction est active (par exemple CD, Radio ou Aux).

Type 1 E103293

A Éjection du CD. Voir Lecteur de disque compact (page 182). B Flèches de navigation. C Ouverture du CD. Voir Lecteur de disque compact (page 182). D OK. E Informations. F Infos routières. Voir Commande d'informations routières (page 179).

G Préréglages de stations. Voir Touches de présélection des stations (page 178). H Touche de recherche vers le haut. Sélection des plages de CD. Voir Commande de recherche des stations (page 177). Voir Sélection d'une plage musicale (page 182).

Commande marche/arrêt et volume. J Touche de recherche vers le bas. Sélection des plages de CD. Voir Commande de recherche des stations (page 177). Voir Sélection d'une plage musicale (page 182).

K Sélection de menu. L Touche son. Voir Bouton de réglage du son (page 177). M Sélection du mode appareil auxiliaire. Voir Prise d'entrée auxiliaire (AUX IN) (page 90). Voir Prise d'entrée auxiliaire (AUX IN) (page 187). N Sélection de la radio et de la bande d'ondes. Voir Fonctionnement de l'autoradio (page 177). O Sélection du mode CD. Voir Lecteur de disque compact (page 182).

Type 2

A Descriptions des touches de fonction 1 à 4

E103294

A Éjection du CD. Voir Lecteur de disque compact (page 182). B Flèches de navigation. C Ouverture du CD. Voir Lecteur de disque compact (page 182). D OK. E Informations. F Infos routières. Voir Commande d'informations routières (page 179). G Touche son. Voir Bouton de réglage du son (page 177). H Clavier téléphonique et préréglages de stations. Voir Utilisation du téléphone (page 191). Voir Touches de présélection des stations (page 178). I Fonction 4. J Fonction 3. K Touche de recherche vers le haut. Sélection des plages de CD. Voir Commande de recherche des stations (page 177). Voir Sélection d'une plage musicale (page 182).

L Commande marche/arrêt et volume. M Touche de recherche vers le bas. Sélection des plages de CD. Voir Commande de recherche des stations (page 177). Voir Sélection d'une plage musicale (page 182).

N Fonction 2. O Fonction 1. P Sélection de menu. Q Menu téléphone. Voir Téléphone (page 189). R Sélection du mode appareil auxiliaire, USB et iPod. Voir Prise d'entrée auxiliaire (AUX IN) (page 90). Voir Prise d'entrée auxiliaire (AUX IN) (page 187). Voir Connectivité (page 211). S Sélection de la radio et de la bande d'ondes. Voir Fonctionnement de l'autoradio (page 177). T Sélection du mode CD. Voir Lecteur de disque compact (page 182).

Les touches de fonction 1 à 4 dépendent du contexte et changent selon le mode actuel du système audio. Les descriptions des fonctions sont indiquées en bas de l'afficheur.

Type 3

A Descriptions des touches de fonction 1 à 4

A Touche marche/arrêt. B Sélection de l'affichage. C Clavier téléphonique et préréglages de stations. Voir Utilisation du téléphone (page 191). Voir Touches de présélection des stations (page 178). D Ouverture du CD. Voir Lecteur de disque compact (page 182). E Flèches de navigation. F Sélection du DSP. Voir Traitement du signal numérique (DSP) (page 180). G Éjection du CD. Voir Lecteur de disque compact (page 182). H Informations. Montre de bord. J Touche de recherche vers le haut. Sélection des plages de CD. Fin d'appel. Voir Commande de recherche des stations (page 177). Voir Sélection d'une plage musicale (page 182). Voir Utilisation du téléphone (page 191). K Mute.

L Infos routières. Voir Commande d'informations routières (page 179). M Fonction 4. N Touche son. Voir Bouton de réglage du son (page 177). O Fonction 3. P OK. Q Fonction 2. R Sélection de menu. S Fonction 1. T Menu téléphone. Voir Téléphone (page 189). U Sélection du mode appareil auxiliaire. Voir Prise d'entrée auxiliaire (AUX IN) (page 90). Voir Prise d'entrée auxiliaire (AUX IN) (page 187). V Touche de recherche vers le bas. Sélection des plages de CD. Accepter l'appel. Voir Commande de recherche des stations (page 177). Voir Sélection d'une plage musicale (page 182). Voir Utilisation du téléphone (page 191). W Sélection de la radio et de la bande d'ondes. Voir Fonctionnement de l'autoradio (page 177). X Sélection du mode CD. Voir Lecteur de disque compact (page 182). Y Commande de volume.

Les touches de fonction 1 à 4 dépendent du contexte et changent selon le mode actuel du système audio. Les descriptions des fonctions sont indiquées en bas de l'afficheur.

CODE ANTIVOL

Chaque système audio possède un code unique lié au numéro de série du véhicule (VIN). Le système audio vérifie automatiquement qu'il correspond bien au véhicule avant de permettre le fonctionnement.

Si un message de code de sécurité s'affiche, veuillez contacter votre concessionnaire.

COMMANDE MARCHE/ARRÊT

Appuyez sur la commande ON/OFF (marche/arrêt). Elle permet aussi le fonctionnement de l'autoradio pendant une heure une fois le contact coupé.

L'autoradio s'éteint automatiquement au bout d'une heure.

BOUTON DE RÉGLAGE DU SON

Cette touche permet de régler les paramètres du son (par exemple les basses et les aigus).

1. Appuyez sur la touche son.
2. Utilisez les touches flèche vers le haut et vers le bas pour sélectionner le réglage souhaité.
3. Utilisez les touches flèche vers la gauche et vers la droite pour procéder aux réglages nécessaires. L'affichage indique le niveau sélectionné.
4. Appuyez sur la touche OK pour confirmer les nouveaux paramètres.

BOUTON DE GAMME D'ONDES

Appuyez sur la touche RADIO pour sélectionner parmi les bandes d'ondes disponibles.

Le sélecteur peut aussi servir à revenir à la réception radio après l'écoute d'une autre source.

Sinon, appuyez sur la touche flèche vers la gauche pour afficher les bandes d'ondes disponibles. Faites défiler jusqu'à la bande d'onde de votre choix et appuyez sur OK.

COMMANDE DE RECHERCHE DES STATIONS

Continuité DAB

Note : La continuité DAB est désactivée par défaut.

Note : Cette continuité permet d'effectuer des références croisées avec d'autres fréquences correspondantes de la même station (par exemple FM et d'autres ensembles DAB).

Note : Le système passe automatiquement à une station correspondante si celle actuellement en écoute devient indisponible, par exemple lorsque le véhicule quitte la zone de couverture.

Activation/désactivation de la continuité DAB. Voir Généralités (page 66).

Recherche automatique

Sélectionnez une bande d'ondes et appuyez brièvement sur l'une des touches de recherche. L'autoradio s'arrête sur la première station qu'il trouve dans la direction que vous avez choisie.

Recherche manuelle

Type 1

1. Appuyez sur la touche MENU.
2. Sélectionnez le mode RADIO, puis RÉGLAGE MANUEL.
3. Utilisez les touches fléchées droite et gauche pour parcourir la bande de fréquences par petits incréments (ou maintenez-les enfoncées pour progresser plus rapidement) jusqu'à ce que vous trouviez la station souhaitée.
4. Appuyez sur OK pour continuer à écouter une station.

Types 2 et 3

1. Appuyez sur la touche de fonction 2.
2. Utilisez les touches fléchées droite et gauche pour parcourir la bande de fréquences par petits incréments (ou maintenez-les enfoncées pour progresser plus rapidement) jusqu'à ce que vous trouviez la station souhaitée.
3. Appuyez sur OK pour continuer à écouter une station.

Réglage par balayage

Le balayage vous permet d'écouter quelques secondes chaque station détectée.

Type 1

1. Appuyez sur la touche MENU.
2. Sélectionnez le mode RADIO, puis BALAYAGE.
3. Utilisez les touches de recherche pour parcourir la bande de fréquences sélectionnée de façon ascendante ou descendante.
4. Appuyez sur OK pour continuer d'écouter une station.

Types 2 et 3

1. Appuyez sur la touche de fonction 3.
2. Utilisez les touches de recherche pour explorer la bande d'ondes sélectionnée de façon ascendante ou descendante.
3. Appuyez de nouveau sur la touche de fonction 3 ou sur OK pour continuer d'écouter une station.

TOUCHES DE PRÉSÉLECTION DES STATIONS

Cette fonction vous permet de mémoriser vos stations préférées afin de les rappeler en sélectionnant la bande voulue et en appuyant sur l'une des touches de présélection.

1. Sélectionnez une gamme d'ondes.
2. Réglez l'autoradio sur la station requise.
3. Appuyez sans relâcher sur l'une des touches de préréglage. Un message et une barre d'état s'affichent. Lorsque la barre d'avancement est complète, cela signifie que la station a été enregistrée. Le système audio se met également momentanément en sourdine afin de confirmer.

Cette opération peut être répétée sur chaque bande d'ondes et pour chaque touche de présélection.

Note : lorsque le véhicule change de région, les stations FM et DAB diffusant sur les fréquences de remplacement et mémorisées sur les touches de présélection peuvent être mises à jour avec la fréquence et le nom de la station correspondant à cette région.

COMMANDE DE MÉMORISATION AUTOMATIQUE

Note : cette fonction permet de mémoriser les 10 signaux les plus forts disponibles, qu'ils proviennent de la bande AM ou FM, et de remplacer les stations précédemment mémorisées. Elle peut également servir à mémoriser manuellement des stations de la même manière que les autres bandes d'ondes.

Note : Sur le type 3, vous devez désigner un nombre de 1000 FM AST ou AM AST pour pouvoir utiliser cette fonction.

• Maintenez la touche de fonction 1 ou la touche RADIO appuyée. Le son est rétabli lorsque la recherche est terminée et les signaux les plus intenses sont mémorisés dans les présélections AutoStore.

COMMANDE D'INFORMATIONS ROUTIÈRES

De nombreuses stations sur la bande FM ont un code TP indiquant qu'elles diffusent des informations routières.

Activation des bulletins d'informations routières

Avant de pouvoir recevoir des bulletins d'informations routières, vous devez appuyer sur la touche TA ou TRAFFIC. [TA] s'affiche indiquant que la fonction est activée.

Si vous êtes déjà calé sur une station qui diffuse des informations routières, TP est également affiché. Sinon, le système audio cherche un programme d'informations routières.

Lors de la diffusion d'informations routières, il interrompt automatiquement la réception radio normale, la lecture de CD et 'Infos routières (IR)' s'affiche.

En cas de sélection ou de rappel à l'aide d'une touche de présélection d'une station ne diffusant pas d'informations routières, l'unité audio restera sur cette station, à moins que l'option TA (bulletin d'informations routières) ou TRAFFIC (informations routières) ne soit à nouveau désactivée puis réactivée.

Note : Si l'option TA est activée et que vous sélectionnez une présélection, un réglage manuel vers une station non TA, aucune information routière ne sera diffusée.

Note : Si vous écoutez une station non TA et si vous activez et désactivez l'option TA, une recherche TP se produit.

Volume des bulletins d'informations routières

Les bulletins d'informations routières interrompent les diffusions normales à un niveau sonore présélectionné, généralement plus élevé que les volumes d'écoute normaux.

Pour régler le volume présélectionné :

Utilisez le bouton de volume pour procéder au réglage nécessaire pendant la diffusion d'informations routières. L'affichage indique le niveau sonore sélectionné.

Pour mettre fin à la diffusion des informations routières

Lorsqu'un bulletin d'informations routières est terminé, l'autoradio revient à un fonctionnement normal. Pour mettre un terme à une information avant la fin, appuyez sur la touche TA ou TRAFFIC pendant son écoute.

Note : Si vous appuyez sur TA ou TRAFFIC à tout autre moment, vous empêcherez la diffusion de tous les bulletins d'informations routières.

COMMANDE AUTOMATIQUE DE VOLUME

Si disponible, la régulation automatique du volume (AVC) règle le volume afin de compenser les bruits du moteur, aérodynamiques et de roulement.

1. Appuyez sur la touche MENU et sélectionnez AUDIO.
2. Sélectionnez NIVEAU AVC ou ADAPTER VOL.
3. Utilisez la touche flèche vers la gauche ou vers la droite pour procéder au réglage.
4. Appuyez sur la touche OK pour confirmer votre choix.
5. Appuyez sur la touche MENU pour revenir en arrière.

TRAITEMENT DU SIGNAL NUMÉRIQUE (DSP)

Occupation DSP

Cette fonction tient compte des différences de distance entre les divers haut-parleurs du véhicule et chaque siège. Sélectionnez la position de siège pour laquelle l'audio doit être correctement optimisé.

Égaliseur DSP

Sélectionnez la catégorie de musique la mieux adaptée à votre préférence d'écoute. La sortie audio se modifiera pour valoriser le style de musique particulier choisi.

Modification des paramètres DSP

1. Appuyez sur la touche MENU.
2. Sélectionnez AUDIO ou RÉGLAGES AUDIO.
3. Naviguez jusqu'à la fonction DSP souhaitée.
4. Utilisez les touches flèche vers le haut et vers le bas pour sélectionner le réglage souhaité.
5. Appuyez sur la touche OK pour confirmer votre choix.
6. Appuyez sur la touche MENU pour y revenir.

DIFFUSIONS DE NOUVELLES

Certains autoradios interrompent la réception normale pour diffuser des bulletins d'information de stations de la bande FM ou de stations à lien RDS et EON, de façon identique aux informations routières.

Pendant la diffusion de bulletins d'information, l'affichage indique la présence d'un bulletin entrant. Les bulletins d'informations sont diffusés au même niveau de volume présélectionné que les bulletins d'informations routières.

1. Appuyez sur la touche MENU.
2. Sélectionnez AUDIO ou RÉGLAGES AUDIO.
3. Naviguez jusqu'à INFORMATIONS et allumez et éteignez à l'aide de la touche OK.
4. Appuyez sur la touche MENU pour revenir en arrière.

FRÉQUENCES DE SUBSTITUTION

De nombreuses stations diffusées sur la bande FM ont un code d'identification de programme (PI) qui peut être décodé par les autoradios.

Si la fonction de réglage des fréquences alternatives (AF) de votre autoradio est activée et que vous passez d'une zone de diffusion à une autre, cette fonction recherche et se cale sur un éventuel signal plus intense de la station.

Cependant, dans certaines conditions, le réglage sur une fréquence de remplacement peut interrompre momentanément la réception.

Une fois la fonction sélectionnée, le système évalue en permanence la force du signal ; si un meilleur signal est disponible, le système le sélectionne. L'autoradio se met en sourdine pendant qu'il passe en revue une liste des fréquences alternatives et, le cas échéant, il explore de nouveau la bande d'ondes sélectionnée à la recherche d'une fréquence alternative appropriée.

Lorsqu'il en trouve une, il rétablit la réception audio. S'il n'en trouve aucune, l'autoradio revient à la fréquence initialement mémorisée.

Une fois sélectionnée, l'AF s'affiche.

1. Appuyez sur la touche MENU.
2. Sélectionnez AUDIO ou MENU AUDIO.
3. Naviguez jusqu'à FREQ. ALTERN. ou FREQ. ALTERNAT. et activez ou désactivez la fonction avec la touche OK.
4. Appuyez sur la touche MENU pour y revenir.

MODE RÉGIONAL

Le mode régional (REG) détermine le comportement de commutation AF entre les réseaux liés régionalement d'un diffuseur parent. Un diffuseur peut utiliser un réseau assez étendu couvrant une grande partie du pays. À différents moments de la journée, ce grand réseau peut être scindé en plusieurs réseaux régionaux plus petits, généralement centrés sur des villes importantes. Lorsque le réseau n'est pas scindé en versions régionales, le réseau entier a la même programmation.

Mode régional ACTIF : Ceci empêche les commutations AF aléatoires lorsque des réseaux régionaux voisins n'ont pas la même programmation.

Mode régional OFF (désactivé) : Ceci procure une zone de couverture plus étendue si des réseaux régionaux voisins ont la même programmation mais peut provoquer des commutations AF 'aléatoires' si ce n'est pas le cas.

1. Appuyez sur la touche MENU.
2. Sélectionnez AUDIO ou RÉGLAGES AUDIO.
3. Faites défiler jusqu'à RDS RÉGIONAL et allumez/éteignez au moyen de la touche OK.
4. Appuyez sur la touche MENU pour revenir.

LECTURE DE DISQUE COMPACT

Remarque : pendant la lecture, l'affichage indique le disque, la plage et le temps écoulé depuis le début de la plage.

Pendant la réception radio, appuyez une fois sur la touche CD pour lancer la lecture du CD.

La lecture commence dès que le CD est chargé.

SÉLECTION D'UNE PLAGE MUSICALE

• Appuyez une fois sur la touche de recherche vers le haut pour passer à la plage suivante, ou appuyez plusieurs fois sur cette touche pour passer aux plages ultérieures.
• Appuyez une fois sur la touche de recherche vers le bas pour revenir au début de la plage en cours. Si vous appuyez dans les deux secondes qui suivent le début d'une plage, la plage précédente est sélectionnée.
• Appuyez plusieurs fois sur la touche de recherche vers le bas pour sélectionner des plages précédentes. Utilisez les touches fléchées haut et bas, puis validez avec la touche OK pour sélectionner la piste souhaitée.

Types 2 et 3

Il est possible de saisir le numéro de plage désiré à partir du clavier numérique. Composez le numéro de plage complet (par exemple, 1 puis 2 pour la plage 12) ou composez le numéro et appuyez directement sur OK.

AVANCE/RETOUR RAPIDE

Maintenez les touches de recherche vers le bas ou vers le haut enfoncées pour effectuer une recherche en avant ou en arrière parmi les plages musicales du disque.

LECTURE ALÉATOIRE

La lecture aléatoire permet la lecture de toutes les plages du CD dans un ordre quelconque.

Type 1

1. Appuyez sur la touche MENU et sélectionnez MODE CD.
2. Sélectionnez SHUFFLE, qui permet d'activer ou de désactiver la fonction.

Lors de la lecture d'un CD MP3, vous avez la possibilité de procéder à la lecture aléatoire (SHUFFLE) de l'intégralité du CD ou de toutes les plages du dossier dans un ordre quelconque.

Types 2 et 3

Appuyez sur la touche de fonction 2.

Note : Lors de la lecture d'un CD MP3, vous avez la possibilité de procéder à la lecture aléatoire (SHUFFLE) de l'intégralité du CD ou de toutes les plages du dossier dans un ordre quelconque. En appuyant plusieurs fois sur la touche de fonction 2, vous pouvez sélectionner ces options alternativement.

Si nécessaire, utilisez la touche de recherche vers le haut ou vers le bas pour sélectionner la prochaine plage de façon aléatoire.

RÉPÉTITION DES PLAGES DU DISQUE COMPACT

Type 1

1. Appuyez sur la touche MENU et sélectionnez MODE CD.
2. Sélectionnez RÉPÉTER, qui permet d'activer ou de désactiver la fonction. Ceci permet de revenir au début de la plage en cours, une fois celle-ci terminée.

Lors de la lecture d'un CD MP3, vous avez la possibilité de répéter la plage, ou de répéter toutes les plages du dossier.

Types 2 et 3

Appuyez sur la touche de fonction 1.

Lors de la lecture d'un CD MP3, vous avez la possibilité de répéter la plage, ou de répéter toutes les plages du dossier. En appuyant plusieurs fois sur la touche de fonction 1, vous pouvez sélectionner ces options alternativement.

BALAYAGE DES PLAGES D'UN DISQUE COMPACT

La fonction BALAYAGE permet d'écouter l'intro de chaque plage pendant environ 5 secondes.

Type 1

Il existe plusieurs modes de balayage selon le type de CD en cours de lecture.

1. Appuyez sur la touche MENU et sélectionnez MODE CD.
2. Sélectionnez BALAYAGE, qui permet d'activer ou de désactiver la fonction.

Note : Lors de la lecture d'un CD MP3, vous avez la possibilité de balayer le CD, ou simplement les plages du dossier.

1. Appuyez sur la touche OK pour arrêter le mode balayage.

Types 2 et 3

1. Appuyez sur la touche de fonction 3. Note : Lors de la lecture d'un CD MP3, vous avez la possibilité de balayer le CD, ou simplement les plages du dossier. En appuyant plusieurs fois sur la touche de fonction 3, vous pouvez sélectionner ces options alternativement.
2. Appuyez de nouveau sur la touche de fonction 3 pour arrêter le mode balayage.

LECTURE DE FICHIERS MP3

MP3 (MPEG 1 Audio Layer-3) est une technologie standard et un format de compression des données audio. Ce système permet une utilisation plus efficace du support.

Vous pouvez lire des fichiers MP3 enregistrés sur des CD-ROM, des CD-R et des CD-RW. Le disque doit être au format ISO 9660 niveau 1 ou niveau 2, ou Joliet ou Romeo dans le format d'expansion. Vous pouvez aussi utiliser un disque enregistré en Multi Session.

Format ISO 9660

C'est la norme internationale la plus répandue pour le format logique des fichiers et dossiers sur un CD-ROM.

Il existe plusieurs niveaux de spécification. Au niveau 1, les noms de fichier doivent être au format 8.3 (pas plus de 8 caractères dans le nom, pas plus de 3 caractères dans l'extension [MP3]) et en majuscules.

Les noms de dossiers ne peuvent pas avoir plus de 8 caractères. Il ne peut pas y avoir plus de 8 niveaux de dossiers (arborescences). Les spécifications niveau 2 autorisent des noms de fichier jusqu'à 31 caractères.

Chaque dossier peut avoir jusqu'à 8 niveaux.

Pour Joliet ou Romeo dans le format d'expansion, tenez compte de ces restrictions au moment de la configuration de votre logiciel d'écriture de CD.

Multisession

Méthode d'enregistrement qui permet d'ajouter des données à l'aide de la méthode Track-At-Once.

Les CD conventionnels commencent à une zone de commande de CD appelée 'Lead-in' et terminent à une zone appelée 'Lead-out'. Un CD Multi Session est un CD qui a plusieurs sessions, chaque segment entre Lead-in et Lead-out étant considéré comme une unique session.

• CD-Extra : Format qui enregistre les données audio (données CD audio) comme des plages sur la session 1 et enregistre les données comme des plages sur la session 2.
• Mixed CD : Dans ce format, les données sont enregistrées comme plage 1, les données audio (données CD audio) comme plage 2.

Formats de fichiers

Lorsque des formats autres que ISO 9660 niveau 1 et niveau 2 sont utilisés, les noms de dossier ou de fichier peuvent ne pas s'afficher correctement. Au moment de nommer un fichier, veillez à ajouter l'extension MP3 au nom du fichier.

• Si vous ajoutez l'extension MP3 à un fichier autre que MP3, l'autoradio ne peut pas identifier correctement le fichier et génère des bruits aléatoires qui peuvent endommager les haut-parleurs. Le temps de démarrage de la lecture des disques suivants est plus long.

disque enregistré avec une structure arborescente compliquée. disque enregistré en Multi Session. disque non finalisé auquel des données peuvent être ajoutées.

Lecture d'un disque Multi session

Lorsque la première plage de la première session contient des données CD audio

Seules les données CD audio de la première session sont lues. Les informations relatives aux dossiers MP3 ou les données non CD audio (numéro de plage, durée, etc.) sont affichées sans le son.

Lorsque la première plage de la première session ne contient pas des données CD audio

Si un ou plusieurs fichiers MP3 sont enregistrés sur le disque, seul le ou les fichiers MP3 sont lus et les autres données sont sautées. (les données CD audio ne sont pas reconnues). - Si le disque ne contient pas de fichier MP3, il n'y a pas de lecture. (les données CD audio ne sont pas reconnues).

Ordre de lecture des fichiers MP3

L'ordre de lecture des dossiers et fichiers est le suivant.

Note: Tout dossier qui ne contient pas de fichier MP3 est sauté.

Conseil pratique pour la lecture: Pour spécifier un ordre de lecture particulier, avant le nom du dossier ou du fichier, entrez l'ordre par numéro (p. ex., 01) 02), puis enregistrez le contenu sur un disque. (L'ordre dépend du logiciel d'écriture).

ID3 Tag Version 2

Lorsqu'un fichier MP3 contenant ID3 tag ver.2 est lu, il se produit ce qui suit :

Lorsqu'une partie de ID3 tag ver.2 (au début de la plage) est sautée, aucun son n'est émis. Le temps de saut dépend de la capacité de ID3 tag ver.2. Exemple: A 64 Koctets, il est d'environ 2 secondes (avec RealJukebox). Le temps de lecture écoulé affiché est inexact lorsqu'une partie de ID3 tag ver.2 est sautée. Pour les fichiers MP3 dont le débit binaire est autre que 128 kbps, le temps n'est pas affiché avec précision pendant la lecture. Lorsqu'un fichier MP3 est créé avec le logiciel de conversion MP3 (par ex. RealJukebox - une marque déposée de RealNetworks Inc), ID3 ver.2 sera automatiquement écrit.

Navigation MP3

Les plages MP3 peuvent être enregistrées de diverses manières sur le CD. Elles peuvent toutes être placées dans le répertoire racine, comme sur un CD audio classique, ou être situées dans des dossiers pouvant représenter, par exemple, un album, un artiste ou un genre musical.

La séquence de lecture d'un CD à dossiers multiples commence normalement par les plages contenues dans la racine (premier niveau), suivie des plages se trouvant dans n'importe quel dossier contenu dans la racine, puis le deuxième dossier, et ainsi de suite.

• Appuyez sur les touches flèche vers le haut ou vers le bas pour accéder à la liste des plages.
• Naviguez dans l'arborescence à l'aide des touches fléchées pour sélectionner un autre dossier ou une autre plage (fichier).
• Appuyez sur OK pour sélectionner une plage en surbrillance.

OPTIONS D'AFFICHAGE MP3

Note : Pour les systèmes audio de type 1, il peut s'avérer nécessaire d'appuyer plusieurs fois sur la touche INFO afin d'afficher toutes les informations disponibles relatives à la plage.

Lors de la lecture d'un disque MP3, il est possible d'afficher certaines informations codées dans chaque plage. Ces informations sont normalement les suivantes :

Le nom du fichier, le nom du dossier, les informations ID3 (qui peuvent être l'album ou le nom de l'artiste).

L'autoradio affiche normalement le nom de fichier en cours de lecture. Pour sélectionner un des autres éléments d'information :

• Appuyez sur la touche INFO.

Options d'affichage du texte de CD

Lorsqu'un disque audio associé à du texte CD est en cours de lecture, quelques informations codées dans chaque plage peuvent être affichées. Ces informations sont normalement les suivantes :

Le nom du disque, le nom de l'artiste, le nom de la plage.

Ces options d'affichage se sélectionnent de la même manière que les affichages MP3.

ARRÊT DE LA LECTURE DE DISQUE COMPACT

Pour rétablir la réception radio sur tous les autoradios :

• Appuyez sur la touche RADIO.

Note : Le CD n'est pas éjecté ; le disque effectue simplement une pause au point où la réception radio a été rétablie.

Pour reprendre la lecture du CD, appuyez de nouveau sur la touche CD.

PRISE D'ENTRÉE AUXILIAIRE (AUX IN)

Note : Pour obtenir des performances optimales lors de l'utilisation de tout appareil auxiliaire, réglez le volume de l'appareil sur élevé. Ceci permet de réduire les interférences audio lors du chargement de l'appareil via la prise d'alimentation du véhicule.

Si le véhicule est équipé d'une prise d'entrée auxiliaire (AUX IN), cette dernière permet à tout appareil auxiliaire, tel qu'un lecteur MP3, d'être relié au système audio du véhicule. Le son peut être émis par les haut-parleurs du véhicule.

Le branchement d'un appareil auxiliaire se fait via la prise AUX IN à l'aide d'un connecteur jack d'écoute classique de 3,5 mm.

Sélectionnez l'entrée auxiliaire au moyen de la touche AUX. Le son est émis par les haut-parleurs du véhicule. ENTREE AUDIO ou ENTREE AUDIO ACTIVE apparaît alors sur l'affichage de l'autoradio du véhicule. Le réglage du volume, des aigus et des basses du système audio du véhicule se fait normalement.

Les touches du système audio du véhicule peuvent aussi permettre une lecture à partir du système audio même si l'appareil auxiliaire est branché.

DÉPANNAGE DES PANNES AUDIO

Affichage de l'autoradio	Rectification
CONTROLER CD	Message général d'erreur pour les défauts de CD (lecture de CD impossible, CD de données inséré, etc.) Assurez-vous que le disque est chargé face imprimée vers le haut. Nettoyez le CD et essayez de nouveau ou remplacez le disque par un disque déjà utilisé. Si l'erreur persiste, contactez votre concessionnaire.
ANOMALIE LECTEUR CD	Message d'erreur général relatif aux défauts de CD, par exemple un début de mécanisme potentiel.
TEMP LECTEUR CD ÉLEVÉE	La température ambiente est trop élevé - le lecteur ne fonctionnera pas tant qu'il n'aura pas refroidi.
erreUR D'ACCès À L'APPA-REIL L'IPOD	Message d'erreur général relatif aux défauts d'iPod, par exemple lecture impossible des données. Veiller à ce que l'iPod soit inséré correctement. Si l'erreur persiste, contactez votre concessionnaire.

GÉNÉRALITÉS

ATTENTION

L'utilisation du système lorsque le moteur est arrêté vide la batterie.

Cette section présente les fonctions et caractéristiques du système mains libres de téléphone mobile Bluetooth.

La partie téléphone mobile Bluetooth du système assure l'interaction avec le système audio ou le système d'aide à la navigation et votre téléphone mobile. Elle vous permet d'utiliser le système audio ou d'aide à la navigation afin de passer et recevoir des appels sans avoir à tenir votre téléphone mobile.

Compatibilité des téléphones

ATTENTION

Comme aucun accord commun n'existe, les fabricants de téléphones mobiles peuvent instaurer une variété de profils dans leurs dispositifs Bluetooth. Il est possible que pour cette raison une incompatibilité se produise entre le téléphone et le système mains libres, ce qui peut dans certains cas déterminer considérablement la performance du système. Pour éviter cette situation, utiliser uniquement les téléphones recommandés.

Veuillez visiter le site www.ford-mobile-connectivity.com pour de plus amples informations.

Avant de pouvoir utiliser votre téléphone avec votre véhicule, il doit être connecté par liaison bonding au système de téléphone du véhicule.

Gestion des téléphones

Il est possible de connecter jusqu'à six appareils Bluetooth par liaison bonding au système du véhicule.

Note : Si un appel est en cours au moment où le téléphone utilisé est sélectionné pour être le nouveau téléphone actif, l'appel est transmis au système audio du véhicule.

Note : Même lorsqu'il est connecté au système de la voiture, votre téléphone peut encore être utilisé de la manière habituelle.

Conditions requises pour une connexion Bluetooth

Pour effectuer une connexion Bluetooth avec un téléphone, les conditions suivantes doivent être remplies.

1. La fonction Bluetooth doit être activée sur le téléphone et sur le système audio. Veillez à ce que l'option menu Bluetooth sur l'écran du système audio soit réglée sur ON. Pour obtenir des informations sur les réglages du téléphone, reportez-vous au Guide d'utilisation de votre téléphone.
2. Dans le menu Bluetooth de votre téléphone, recherchez Ford Audio puis sélectionnez-le.
3. Saisissez le code indiqué à l'écran du véhicule à l'aide du clavier du téléphone. Si aucun code n'est indiqué à l'écran, saisissez le numéro PIN 0000 Bluetooth sur le clavier du téléphone. Maintenant, saisissez le numéro PIN Bluetooth qui apparaît à l'écran du véhicule.
4. Si votre téléphone mobile vous demande d'autoriser la connexion automatique, sélectionnez OUI.

Note : Si le système audio est éteint pendant un appel téléphonique, ce dernier est coupé. La coupure du contact du véhicule n'affecte pas l'appel téléphonique en cours.

CONFIGURATION DU TÉLÉPHONE

Répertoire

Note : Il peut s'avérer nécessaire de confirmer l'accès au répertoire via le système Bluetooth avec le téléphone mobile.

Après le démarrage, l'accès à la liste du répertoire peut être retardé de quelques minutes en fonction de sa taille.

Catégories de répertoire

Une icône indique la catégorie :

Téléphone

Portable

Domicile

Bureau

Pour rendre actif un téléphone

Note : Si un appel est en cours au moment où le téléphone utilisé est sélectionné pour être le nouveau téléphone actif, l'appel est transmis au système audio du véhicule.

Lors de la première utilisation du système, chaque téléphone n'est connecté au système.

Une fois le contact établi et le système audio allumé, le téléphone Bluetooth doit être connecté par liaison bonding au système. Voir Configuration Bluetooth (page 189).

Après avoir connecté un téléphone Bluetooth au système par liaison bonding, il devient le téléphone actif. Pour plus d'informations, se reporter au menu du téléphone.

Sélectionnez le téléphone dans le menu téléphone actif.

Lorsque le contact est de nouveau établi et que la radio est de nouveau allumée, le dernier téléphone actif est détecté par le système.

Note : Dans certains cas, la connexion Bluetooth doit également être confirmée sur le téléphone.

Connexion par liaison bonding d'un autre téléphone Bluetooth

Connectez un nouveau téléphone Bluetooth par liaison bonding de la manière décrite dans les conditions requises pour une connexion Bluetooth.

Il est possible d'accéder aux téléphones enregistrés dans le système grâce à la liste téléphonique du système audio.

Note : Il est possible de connecter jusqu'à six appareils par liaison bonding. Si six appareils Bluetooth sont déjà connectés par liaison bonding, un appareil supplémentaire ne peut être connecté que si la connexion de l'un des six premiers est supprimée.

COMMANDES DE TÉLÉPHONE

Télécommande

Touches voix et mode

Il est possible d'accepter les appels entrants en appuyant une fois sur la touche MODE. Appuyez de nouveau sur la touche pour terminer l'appel.

UTILISATION DU TÉLÉPHONE

Note : Reportez-vous au guide du système audio pour les détails des commandes. Voir Présentation de l'autoradio (page 170).

Note : Il est possible de quitter le menu du téléphone en appuyant sur une touche de source CD, RADIO ou AUX.

Note : L'utilisation des touches flèche vers le haut/bas, des touches recherche avant et recherche arrière ainsi que de la touche OK peut être effectuée sur le volant de direction ou sur l'autoradio.

Ce chapitre décrit les fonctions téléphone du système audio.

Un téléphone actif doit être présent.

Même lorsqu'il est connecté au système audio, votre téléphone peut être utilisé de la manière habituelle.

Pour passer un appel

Composer un numéro au moyen de la commande vocale

Il est possible de composer des numéros de téléphone au moyen de la commande vocale. Voir Commandes de téléphone (page 203).

Composer un numéro en utilisant le répertoire

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que l'ANNUAIRE s'affiche.
3. Appuyez sur la touche OK.

Remarque : Vous pouvez également utiliser le clavier du téléphone pour sélectionner la première lettre de l'entrée que vous recherchez. Appuyez sur la touche correspondant à la lettre de façon répétée jusqu'à ce que la lettre souhaitée s'affiche.

1. Appuyez sur les touches flèche vers le haut/bas pour sélectionner le numéro de téléphone de votre choix. Remarque : Appuyez et maintenez enfoncées les touches flèche vers le haut/bas afin d'effectuer une recherche en avant ou en arrière dans l'annuaire.
2. Appuyez sur la touche OK pour composer le numéro de téléphone sélectionné.

Composer un numéro en utilisant le clavier téléphonique

1. Appuyez sur la touche PHONE.
2. Composez le numéro à l'aide du clavier de téléphone sur le système audio.
3. Appuyez sur la touche OK.

Remarque : Si vous saisissez un chiffre incorrect lors de la saisie d'un numéro de téléphone, appuyez sur la touche de fonction 3 pour effacer le dernier chiffre. Un appui long efface la ligne complète de chiffres.

Pour terminer un appel

Il est possible de mettre fin à un appel en :

• appuyant sur la touche recherche avant, appuyant sur la touche OK
• appuyant sur la touche de fonction 4.

Pour recomposer un numéro de téléphone

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que LISTES D'APPELS s'affiche.
3. Appuyez sur la touche OK.

Note : Si le téléphone actif ne fournit aucune liste d'appels sortants, la dernière entrée ou le dernier numéro d'appel sortant peut être saisi ou composé de nouveau.

1. Appuyez sur les touches flèche vers le haut/bas pour sélectionner la liste d'appels de votre choix.
2. Appuyez sur la touche OK.
3. Appuyez sur les touches flèche vers le haut/bas pour sélectionner le numéro de téléphone de votre choix.
4. Appuyez sur la touche OK.

Pour recomposer le dernier numéro composé

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que REPET. NUMERO s'affiche.
3. Appuyez sur la touche OK.

Pour recevoir un appel entrant

Pour accepter un appel entrant

Il est possible d'accepter des appels entrants en appuyant sur la touche recherche arrière ou en appuyant sur la touche OK.

Rejet d'un appel téléphonique

Il est possible de rejeter des appels entrants en :

• en appuyant sur la touche de recherche avant, ou en appuyant sur la touche flèche vers le bas pour mettre en évidence REFUS, puis en appuyant sur la touche OK.

Recevoir un second appel entrant

Note : La fonction de second appel entrant doit être activée sur votre téléphone.

Si un appel arrive pendant un appel en cours, une tonalité se fait entendre et vous avez la possibilité de terminer l'appel actif et d'accepter l'appel entrant.

Pour accepter un second appel entrant

Note : Le premier appel entrant sera alors coupé et remplacé par le deuxième appel entrant.

Un deuxième appel entrant peut être accepté en appuyant sur la touche de recherche arrière sur le volant de direction ou sur l'autoradio, ou en appuyant sur la touche OK de l'autoradio.

Pour rejeter un second appel entrant

Il est possible de rejeter un deuxième appel entrant en :

• appuyant sur la touche de recherche avant, ou en appuyant sur la touche flèche vers le bas pour mettre en évidence REFUS, puis en appuyant sur la touche OK.

Il est possible de refuser les deuxièmes appels entrants en appuyant sur la touche de fonction 4.

Mise en sourdine du microphone

Note : Lors d'un appel, il est possible de mettre le microphone en sourdine. Pendant la mise en sourdine, la confirmation s'affiche à l'écran.

Appuyez sur la touche de fonction 1. Appuyez de nouveau sur la touche pour annuler cette fonction.

Pour changer de téléphone actif

Note : Les téléphones doivent être connectés par liaison bonding au système avant d'être rendus actifs.

Note : Après avoir connecté un téléphone au système par liaison bonding, il devient le téléphone actif.

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que CHOISIR TÉLÉPHONE s'affiche.
3. Appuyez sur la touche OK.
4. Faites défiler les différents téléphones enregistrés à l'aide des touches flèche vers le haut/bas pour afficher les téléphones connectés par liaison bonding.
5. Appuyez sur la touche OK pour sélectionner le téléphone de votre choix comme téléphone actif.

Pour supprimer un téléphone connecté par liaison bonding

Un téléphone connecté par liaison bonding peut être supprimé à tout moment du système, sauf si un appel est en cours.

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que CHOISIR TÉLÉPHONE s'affiche.
3. Appuyez sur la touche OK.
4. Appuyez sur les touches flèche vers le haut/bas pour mettre en évidence le téléphone souhaité.
5. Appuyez sur la touche de fonction 1.

PRINCIPES DE FONCTIONNEMENT

ATTENTION

L'utilisation du système lorsque le moteur est arrêté vide la batterie.

La reconnaissance vocale permet le fonctionnement du système sans devoir détourner votre attention de la route pour modifier les réglages ou recevoir du feedback du système.

Lorsque vous donnez une des instructions définies avec le système actif, le système de reconnaissance vocale convertit votre instruction en signal de commande pour le système. Vos entrées prennent la forme de dialogues ou d'instructions. Vous êtes guidé dans ces dialogues par des annonces ou des questions.

Veuillez vous familiariser avec les fonctions du système avant d'utiliser la reconnaissance vocale.

Commandes prises en charge

Le système de commande vocale vous permet de commander les fonctions du véhicule suivantes :

• Téléphone Bluetooth, radio, lecteur de CD
• appareil externe (USB)
• appareil externe (iPod)
• climatisation automatique

Réponse du système

Pendant une séance de commande vocale, le système vous informe par un bip sonore qu'il est prêt à continuer.

N'essayez pas de donner une instruction avant d'avoir entendu le bip. Le système de commande vocale répète chaque instruction prononcée.

Si vous n'êtes pas sûr de savoir comment continuer, dites "AIDE" pour obtenir de l'aide ou "ANNULER" si vous ne voulez pas continuer.

La fonction "AIDE" fournit uniquement un sous-ensemble des commandes vocales disponibles. Des explications détaillées de toutes les commandes vocales possibles figurent sur les pages suivantes.

Commandes vocales

Toutes les commandes vocales doivent être données d'un ton naturel, comme si vous parliez à un passager ou au téléphone. Votre niveau de voix doit être adapté au niveau de bruit régnant à l'intérieur ou à l'extérieur du véhicule, mais vous ne devez pas crier.

UTILISATION DE LA COMMANDE VOCALE

Fonctionnement du système

L'ordre et le contenu des commandes vocales sont indiqués dans les listes suivantes. Les tableaux indiquent l'ordre des commandes vocales d'utilisateur et les réponses du système pour chaque fonction disponible.

indique un numéro ou une étiquette d'identification en mémoire que l'utilisateur doit indiquer.

Raccourcis

Il existe plusieurs raccourcis de commande vocale, qui vous permettent de piloter certaines fonctions du véhicule sans passer par le menu de commande complet. Ce sont les suivants :

• téléphone : "NOM DU PORTABLE", "APPELER NUMÉRO", "APPELER NOM", et "RAPPELER".
• climatisation automatique : "TEMPÉRATURE", "MODE AUTO", "ACTIVER DÉGIVRAGE/DÉSEMBUAGE" et "DÉSACTIVER DÉGIVRAGE/DÉSEMBUAGE" radio : "NOM DE LA RADIO"
• appareil externe (USB) : "PLAGE"
• appareil externe (iPod) : "PLAGE"

Démarrage de la communication avec le système

Avant de pouvoir commencer à parler, vous devez d'abord appuyer sur la touche VOIX pour chaque opération et attendre jusqu'à ce que le système émette un bip. Voir Commande vocale (page 43).

Appuyer de nouveau sur la touche pour annuler la séance de commande vocale.

Étiquette d'identification

La fonctionnalité étiquette d'identification est compatible avec les fonctions téléphone, système audio et aide à la navigation à l'aide de la fonction "ENREGISTRER NOM". Vous pouvez attribuer une étiquette d'identification aux entrées telles que vos stations radio préférentes et les numéros de téléphone de vos contacts personnels. Voir

Commandes d'autoradio (page 195). Voir Commandes de téléphone (page 203).

• Elle permet d'enregistrer jusqu'à 20 étiquettes d'identification par fonction. La durée d'enregistrement moyenne pour chaque étiquette d'identification est d'environ 2-3 secondes.

COMMANDES D'AUTORADIO

Lecteur de CD

Vous pouvez commander la lecture directement par commande vocale.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"LECTEUR CD"

"AIDE"

"DEMARRER LECTURE"

"PLAGE"b

"LECTURE ALEATOIRE TOTALE"

"LECTURE ALEATOIRE DU DOSSIERT"**

"ARRETER LA LECTURE ALEATOIRE"

Commande vocale

"LECTEUR CD"

"REPETER DOSSIER"*

"REPETER PLAGE"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Disponible uniquement si le CD contient des fichiers de données audio tels que MP3.

Plage

Vous pouvez désigner une plage directement sur votre CD.

Étapes	L'utilisateur dit	Le système répond
1	"LECTEUR CD"	"LECTEUR CD"
2	"PLAGE"b	"NUMÉRO PLAGE S'IL VOUS PLAît?"
3	"un nombre entre 1 et 99"**	"PLAGE <numéro>"

• Peut être utilisé comme raccourci.

De plus, il est possible de parler des nombres de 4 chiffres maximum (par exemple "2", "4", "5" pour la plage 245).

Lecture aléatoire totale

Pour régler la lecture aléatoire.

Étapes	L'utilisateur dit	Le système répond
1	"LECTEUR CD"	"LECTEUR CD"
2	"LECTURE ALEATOIRE TOTALE"

Autoradio

Les commandes vocales de la radio prennent en charge la fonctionnalité de la radio et vous permettent de sélectionner les stations de radio par commande vocale.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes.

"RADIO"

"AIDE"

"AM"

"FM"

"NOM DE LA RADIO"a

"SUPPRIMER NOM"

"SUPPRIMER RÉPERTOIRE"

"OUVRIR RÉPERTOIRE"

"ENREGISTRER NOM"

"DEMARRER LECTURE"

• Peut être utilisé comme raccourci.

Fréquence

Cette fonction vous permet de régler les fréquences de votre radio par commandes vocales.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"AM"	"FREQUENCY AM, S'IL VOUS PLAIT ?"
	"FM"	"FREQUENCY FM, S'IL VOUS PLAIT ?"
3	"..."	"STATION <fréquence>"

• La saisie de la fréquence peut s'effectuer de plusieurs façons. Se reporter aux informations ci-dessous afin d'obtenir des exemples concrets.

Bande FM : 87,5 à 108,0 par incréments de 0,1.

"Cent un point un" (101.1)

"Quatre-vingt-neuf point neuf" (89.9)

"Cent huit point zéro" (108.0)

"Quatre-vingt-dix point zéro" (90.0)

Bande AM/MW : 531 à 1602 par incréments de 9

"Cent point cinq" (100.5)

Commande vocale

Bande AM/LW : 153 à 281 par incrément de 1

"Cinq cent trente et un" (531) "Neuf cent" (900) "Mille quatre cent quarante" (1440)

"Mille cinq cent trois" (1503) "Mille quatre-vingt" (1080)

Enregistrer nom

Si vous avez réglé une station de radio, vous pouvez l'enregistrer avec un nom dans le répertoire.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"ENREGISTRER NOM"	"ENREGISTRER NOM" "NOM S'IL VOUS PLAÎT?"
3	" <nom>"	"RÉPÉTEZ NOM S'IL VOUS PLAÎT"
4	" <nom>"	"ENREGISTREMENT NOM" " <nom> ENREGISTRÉ"

Nom de radio

Cette fonction vous permet de rappeler une station de radio enregistrée.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"NOM DE LA RADIO"a	"NOM S'IL VOUS PLAÎT?"
3	"
		"STATION <nom>"

• Peut être utilisé comme raccourci.

Supprimer nom

Cette fonction vous permet de supprimer une station de radio enregistrée.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"SUPPRIMER NOM"	"NOM S'IL VOUS PLAît? "
3	" <nom>"	"SUPPRIMER <nom>"
		"CONFIRMER OUI OU NON"
4	"OUI"	"SUPPRIMPÉ"
	"NON"	"COMMANDE ANNULÉE"

Ouvrir répertoire

Cette fonction permet au système de vous indiquer toutes les stations de radio enregistrées.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"OUVRIR RÉPERTOIRE"	"OUVRIR <RÉPERTOIRE>"

Supprimer répertoire

Cette fonction vous permet de supprimer d'un coup toutes les stations de radio enregistrées.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"SUPPRIMER RÉPERTOIRE"	"SUPPRIMER RÉPERTOIRE" "CONFIRMER OUI OU NON"
3	"OUI"	"RÉPERTOIRE SUPPRIMÉ"
	"NON"	"COMMANDE ANNULÉE"

Lecture

Cette fonction permet de faire basculer la source audio sur la radio.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"DEMARRER LECTURE"

Commande vocale

Entrée auxiliaire

Cette fonction permet de faire basculer la source audio sur l'appareil d'entrée auxiliaire branché.

Étapes	L'utilisateur dit	Le système répond
1	"APPAREIL EXTERNE"	"APPAREIL EXTERNE"
2	"ENTREE AUDIO"	"ENTREE AUDIO"

Appareils externes - USB

Ces commandes vocales acceptent la fonctionnalité d'un appareil externe USB qu'il est possible de brancher au système audio.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"APPAREIL EXTERNE", "USB"

"AIDE"

"DEMARRER LECTURE"

"PLAGE"b

"LISTE D'ECOUTE"*

"DOSSIER"*

"LECTURE ALEATOIRE TOTALE"

"LECTURE ALEATOIRE DU DOSSIER"

"LECTURE ALEATOIRE DE LA LISTE D'ECOUTE"

"ARRETER LA LECTURE ALEATOIRE"

"REPETER PLAGE"

"REPETER DOSSIER"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Il est impératif d'attribuer des noms de fichiers spéciaux aux listes d'écoute et aux dossiers actifs par commande vocale. Voir Généralités (page 211).

Commande vocale

Lecture USB

Cette fonction vous permet de faire basculer la source audio sur l'appareil USB branché.

Étapes	L'utilisateur dit	Le système répond
1	"APPAREIL EXTERNE"	"APPAREIL EXTERNE"
2	"USB"	"USB"
3	"DEMARRER LECTURE"

Plage USB

Vous pouvez choisir une plage directement sur votre appareil USB.

Étapes	L'utilisateur dit	Le système répond
1	"APPAREIL EXTERNE"	"APPAREIL EXTERNE"
2	"USB"	"USB"
3	"PLAGE"	"NUMéro PLAGE S'IL VOUS PLAît?''
4	"<un numéro entre 1 et 99>"**	"PLAGE <nummer>"

• De plus, il est possible de prononcer des nombres de 4 chiffres maximum (par exemple "2", "4", "5" pour la plage 245).

Appareils externes - iPod

Ces commandes vocales acceptent la fonctionnalité d'un iPod qu'il est possible de brancher au système audio.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"APPAREIL EXTERNE", "IPOD"

"AIDE"

"DEMARRER LECTURE"

"PLAGE"b

"LISTE D'ECOUTE"*

Commande vocale

"APPAREIL EXTERNE", "IPOD"

"LECTURE ALEATOIRE TOTALE"

"LECTURE ALEATOIRE DE LA LISTE D'ECOUTE"

"ARRETER LA LECTURE ALEATOIRE"

"REPETER PLAGE"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Il est impératif d'attribuer des noms de fichiers spéciaux aux listes d'écoute activées par commande vocale. Voir Généralités (page 211).

Plage iPod

Vous pouvez choisir une plage figurant sur la liste "tous les titres" directement sur votre iPod.

Étapes	L'utilisateur dit	Le système répond
1	"APPEARIL EXTERNE"	"APPEARIL EXTERNE"
2	"IPOD"	"IPOD"
3	"PLAGE"b	"NUMéro PLAGE S'IL VOUS PLAît? "
4	"<un numéro entre 1 et 99>"**	"PLAGE <nummer>"

• Peut être utilisé comme raccourci. ** De plus, il est possible de prononcer des nombres de 5 chiffres maximum (par exemple "5", "2", "4", "5", "3" pour la plage 52453), allant jusqu'à 65535.

Liste d'écoute de l'iPod

Vous pouvez choisir une liste d'écoute directement sur votre iPod.

Étapes	L'utilisateur dit	Le système répond
1	"APPAREIL EXTERNE"	"APPAREIL EXTERNE"
2	"IPOD"	"IPOD"
3	"LISTE D'ECOUTE"*	"NUMERO DE LISTE D'ECOUTE S'IL VOUS PLAIT ?"
4	"<un numéro entre 1 et 10>"	"LISTE D'ECOUTE <nummer>"

• Il est impératif d'attribuer des noms de fichiers spéciaux aux listes d'écoute activées par commande vocale. Voir Généralités (page 211).

COMMANDES DE TÉLÉPHONE

Téléphone

Votre système de téléphone vous permet de créer un réseau supplémentaire. Les contacts enregistrés peuvent être appelés par commande vocale. Les numéros de téléphone enregistrés à l'aide de la commande vocale sont enregistrés sur le système du véhicule et non pas dans votre téléphone.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"TELEPHONE"

"AIDE"

"NOM DU PORTABLE"a, b

"APPELER NUMÉRO"a

"APPELER NOM"a

"SUPPRIMER NOM"

"SUPPRIMER RÉPERTOIRE"

"OUVRIR RÉPERTOIRE"

"ENREGISTRER NOM"

"RAPPELER"A

"ACCEPTER APPELS"

"REFUSER APPELS"

• Peut être utilisé comme raccourci.

Commande vocale

Fonctions du téléphone

Appeler numéro

Les numéros de téléphone peuvent être appelés après avoir donné la commande vocale de l'étiquette d'identification.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"APPELER NUMÉRO"a	"NUMÉRO S'IL VOUS PLAît?"
3	"<numéro de téléphone>"	"<numéro de téléphone> CONTINUER?"
4	"APPELER"	"APPEL EN COURS"
	"CORRECTION"	"<répéter la dernière partie du numéro> CONTINUER?"

• Peut être utilisé comme raccourci.

Appeler nom

Les numéros de téléphone peuvent être appelés après avoir donné la commande vocale de l'étiquette d'identification.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"APPELER NOM"a	"NOM S'IL VOUS PLAÎT? "
3	"<nom>"	"APPELER <nom>" "CONFIRMER OUI OU NON"
4	"OUI"	"APPEL EN COURS"
	"NON"	"COMMANDE ANNULÉE"

• Peut être utilisé comme raccourci.

Rappeler

Cette fonction vous permet de recomposer le dernier numéro de téléphone appelé.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"RAPPELER"da	"RAPPELER" "CONFIRMER OUI OU NON"
3	"OUI"	"APPEL EN COURS"
	"NON"	"COMMANDE ANNULÉE"

• Peut être utilisé comme raccourci.

Nom du portable

Cette fonction vous permet d'accéder aux numéros de téléphone enregistrés avec une étiquette d'identification dans votre téléphone mobile.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"NOM DU PORTABLE"a, b	"NOM DU PORTABLE" "<dialogue dépendant du téléphone>"

• Peut être utilisé comme raccourci.

DTMF (Composition avec tonalité)

Cette fonction permet de transférer les numéros parlés en tonalités DTMF. Par exemple, pour interroger à distance juste son répondeur domestique ou saisir un numéro PIN, etc.

Note : DTMF peut uniquement être utilisé pendant un appel en cours. Appuyez sur la touche VOICE et attendez que le système se manifeste.

Ne fonctionne que sur les véhicules équipés d'une touche VOICE spéciale.

Étapes	L'utilisateur dit	Le système répond
1		"NUMÉRO S'IL VOUS PLAît?"
2	" <numéros 1 à 9, zéro, dièse, étoile>"

Commande vocale

Créer un répertoire

Enregistrer nom

La commande "ENREGISTRER NOM" permet d'enregistrer de nouvelles entrées. Cette fonction peut être utilisée pour composer un numéro en utilisant le nom plutôt que le numéro de téléphone.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"ENREGISTERRER NOM"	"ENREGISTERRER NOM" "NOM S'IL VOUS PLAît?"
3	"phonetic"	"RépétréZ NOM S'IL VOUS PLAît"
4	"phonetic"	"ENREGISTERSTREMENT NOM" "phonetic" "ENREGISTRÉ" "NUMéro S'IL VOUS PLAît?"
5	"phonetic"	"phonetic"
6	"ENREGISTERRER"	"ENREGISTERSTREMENT NUMéro" "phonetic" "NUMéro ENREGISTRÉ"

Supprimer nom

Les noms enregistrés peuvent également être supprimés du répertoire.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"SUPPRIMER NOM"	"NOM S'IL VOUS PLAît?"
3	" <nom>"	"SUPPRIMER <nom>" "CONFIRMER OUI OU NON"
4	"OUI"	" <nom> SUPPRIMPÉ"
	"NON"	"COMMANDE ANNULÉE"

Ouvrir répertoire

Utilisez cette fonction pour que le système vous donne tous les contacts enregistrés.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"OUVRIR RÉPERTOIRE"	"OUVRIR RÉPERTOIRE"

Supprimer répertoire

Cette fonction vous permet de supprimer tous les contacts d'un coup.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"SUPPRIMER RÉPERTOIRE"	"SUPPRIMER RÉPERTOIRE" "CONFIRMER OUI OU NON"
3	"OUI"	"REPERTOIRE SUPPRIME"
	"NON"	"COMMANDE ANNULÉE"

Réglages principaux

Refuser les appels

Il est possible de régler le refus automatique des appels par commande vocale.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"REFUSER APPELS"	"REFUSER APPELS"
	"ACCEPTER APPELS"*	"ACCEPTER APPELS"

• Utilisez cette commande pour annuler le mode refuser.

COMMANDES DÉCHAUFFAGE, VENTILATION ET CLIMATISATION

Climatisation

Les commandes vocales de climatisation prennent en charge la fonctionnalité des réglages de vitesse de ventilateur, de température et de mode. Les fonctions ne sont pas toutes disponibles sur tous les véhicules.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"CLIMATISATION"

"AIDE"

"VENTILATEUR"a

"ACTIVER DÉGIVRAGE/ACTIVER DÉSEMBUAGE"a

"DÉSACTIVER DÉGIVRAGE/DÉSACTIVER DÉSEMBUAGE"a

"TEMPÉRATURE"a

"MODE AUTOMATIQUE"a

• Peut être utilisé comme raccourci. Dans les véhicules équipés d'un module de langue anglais, le raccourci "VENTILATEUR" n'est pas disponible.

Ventilateur

Cette fonction vous permet de régler la vitesse du ventilateur.

Étapes	L'utilisateur dit	Le système répond
1	"CLIMATISATION"	"CLIMATISATION"
2	"VENTILATEUR"a	"VITESSE VENTILATEUR, S'IL VOUS PLAît?"
3	"MINIMUM"	"VENTILATEUR MINIMUM"
	"<un numéro entre 1 et 7>"	"VENTILATEUR <nummer>"

Commande vocale

Etapes	L'utilisateur dit	Le système répond
	"MAXIMUM"	"VENTILATEUR MAXIMUM"

• Peut être utilisé comme raccourci. Dans les véhicules équipés d'un module de langue anglais, le raccourci "VENTILATEUR" n'est pas disponible.

Dégivrage/Désembuage

Étapes	L'utilisateur dit	Le système répond
1	"CLIMATISATION"	"CLIMATISATION"
2	"ACTIVER DEGIVRAGE/ACTIVER DESEMBUAGE"*	"ACTIVER DEGIVRAGE/ACTIVER DESEMBUAGE"
	"DESACTIVER DEGIVRAGE/DESA-CTIVER DESEMBUAGE"*	"DESACTIVER DEGIVRAGE/DESA-CTIVER DESEMBUAGE"

• Peut être utilisé comme raccourci.

Température

Cette fonction vous permet de régler la température.

Étapes	L'utilisateur dit	Le système répond
1	"CLIMATISATION"	"CLIMATISATION"
2	"TEMPÉRATURE"a	"TEMPÉRATURE, S'IL VOUS PLAît? "
3	"MINIMUM"	"TEMPÉRATURE MINIMUM"
	"<un numéro entre 15 et 29 °C par incréments de 0,5>" ou "<un numéro entre 59 et 84 °F>"	"TEMPÉRATURE <nummer>"
	"MAXIMUM"	"TEMPÉRATURE MAXIMUM"

• Peut être utilisé comme raccourci.

Commande vocale

Mode AUTO

Etapes	L'utilisateur dit	Le système répond
1	"CLIMATISATION"	"CLIMATISATION"
2	"MODE AUTOMATIQUE"α	"MODE AUTOMATIQUE"

• Peut être utilisé comme raccourci. Peut être désactivé en sélectionnant une température ou une vitesse de ventilateur différente.

GÉNÉRALITÉS

ATTENTION

1. Procéder avec précaution lors de la manipulation d'appareils externes à connecteurs exposés (tel que le connecteur USB). Lorsque cela s'avère possible, toujours replacer l'obturateur/l'écran de protection. Il peut se produire une décharge électrostatique qui risque d'endommager l'appareil. Ne pas toucher ou manipuler la prise USB du véhicule. Obturer la prise lorsqu'elle n'est pas utilisée. Utiliser uniquement des appareils USB à mémoire de grande capacité. Toujours basculer votre autoradio sur une autre source (par exemple la radio) avant de débrancher l'appareil USB. Ne pas poser ou brancher de concentrateurs ou séparateurs USB.

Note : Le système est conçu uniquement pour identifier et lire des fichiers audio provenant d'un appareil USB à mémoire de grande capacité ou d'un iPod. Le fonctionnement de tous les appareils USB avec ce système ne peut pas être garanti.

Note : Il est possible de brancher des appareils compatibles à l'aide d'un câble USB traînant ainsi que ceux qui se branchent directement à la prise USB du véhicule (par exemple les cartes mémoire et clés USB).

Note : Il se peut que certains appareils USB avec une consommation électrique plus élevée ne soient pas compatibles (par exemple certains lecteurs de disque dur plus importants).

Note : La durée d'accès pour la lecture des fichiers sur l'appareil externe diffère en fonction de la structure du fichier, sa taille et le contenu de l'appareil.

Le système accepte une gamme variée d'appareils externes qui s'intègrent entièrement à votre autoradio via la prise USB et la prise de signaux d'entrée auxiliaires. L'autoradio permet de commander l'appareil externe, une fois ce dernier branché.

Des appareils compatibles typiques sont énumérés ci-dessous :

• Clés USB, lecteurs de disque dur portables USB
• Certains lecteurs MP3 avec connexion USB
• Lecteurs multimédia iPod (se reporter à www.ford-mobile-connectivity.com pour la dernière liste de compatibilité en date).

Le système est compatible avec USB 2.0 Full Speed, conforme à USB 1.1 Host et accepte les systèmes à fichiers FAT 16/32.

Informations sur les structures de fichiers audio pour appareils externes

USB

Créer uniquement une partition simple sur l'appareil USB.

Si des listes d'écoute sont créées, elles doivent contenir les chemins d'accès au fichier corrects ainsi que la référence correcte à l'appareil USB en question. Il est préférable de créer la liste d'écoute après avoir transféré les fichiers audio sur l'appareil USB.

Créer impérativement les listes d'écoute au format .m3u.

Les fichiers audio doivent être au format .m3u.

Ne pas excéder les limites suivantes :

1000 articles par dossier (fichiers, dossiers et listes d'écoute) - 5000 dossiers par appareil USB (listes d'écoute incluses) - 8 niveaux de sous-dossier.

Pour activer la commande vocale des dossiers et listes d'écoute personnalisés, suivre la procédure ci-dessous :

• Créer des dossiers dont le nom présente la structure suivante : "Ford<*>" <*> représente un chiffre de 1 à 10. Par exemple "Ford3" sans suffixe.
• Créer des listes d'écoute dont le nom présente la structure suivante :

"Ford <> .m3u" représente un chiffre de 1 à 10. Par exemple "Ford5.m3u" sans espace entre "Ford" et le chiffre.

Après quoi il sera possible de sélectionner les dossiers et listes d'écoute personnalisés au moyen de la commande vocale. Voir Commandes d'autoradio (page 195).

iPod

Pour activer la commande vocale des listes d'écoute personnalisées, créer des listes d'écoute dont le nom présente la structure suivante : "Ford<*>" <*> représente un chiffre de 1 à 10. Par exemple "Ford7" sans espace entre "Ford" et le chiffre.

Après quoi il sera possible de sélectionner les listes d'écoute personnalisées au moyen de la commande vocale. Voir

Commandes d'autoradio (page 195).

BRANCHEMENT D'UN DISPOSITIF EXTERNE

AVERTISSEMENT

Veiller à ce que l'appareil externe soit solidement fixé à l'intérieur du véhicule et que les connexions n'obstruent pas les commandes du conducteur.

Il est possible de brancher des appareils externes à l'aide de la prise de signaux d'entrée auxiliaire et du port USB. Voir Prise d'entrée auxiliaire (AUX IN) (page 90). Voir Port USB (page 90).

Connexion

Brancher l'appareil et, si nécessaire, le fixer pour l'empêcher de bouger à l'intérieur du véhicule.

Brancher un iPod

Pour une commodité et une qualité audio optimales, il est préférable d'acheter un câble à connexion simple auprès de votre concessionnaire.

Sinon, il est également possible de brancher votre iPod au moyen du câble USB iPod standard et d'un câble de jack d'écoute de 3,5 mm. Si vous optez pour cette méthode, il est important de prérégler le volume de l'iPod au maximum et d'annuler tout réglage d'égaliseur avant de procéder aux branchements :

• Brancher le connecteur de sortie du casque d'écoute de l'iPod à la prise AUX IN.
• Brancher le câble USB de l'iPod à la prise USB du véhicule.

BRANCHEMENT D'UN DISPOSITIF EXTERNE - VÉHICULES AVEC BLUETOOTH

Branchement d'un dispositif audio Bluetooth

ATTENTION

Comme divers accords existent, les fabricants peuvent installer une variété de profils dans leurs dispositifs Bluetooth. Il est possible que, pour cette raison, une incompatibilité se produise entre le téléphone et le système Bluetooth, ce qui peut dans certains cas limiter la performance du système. Pour éviter cette situation, utiliser uniquement les dispositifs recommandés.

Veuillez visiter le site www.ford-mobile-connectivity.com pour de plus amples informations.

Effectuer une liaison (bonding) du dispositif

Pour connecter le dispositif au système, suivre la même procédure que pour les téléphones mains libres Bluetooth. Voir Configuration Bluetooth (page 189).

Utilisation du dispositif

Note : Les touches de recherche et les informations de fichier ne fonctionnent que sur certains téléphones et appareils.

Sélectionner Bluetooth audio comme source active.

1. Sélectionner AUX.
2. Appuyez sur les touches flèche haut et bas pour sélectionner la fonction souhaitée.
3. Appuyez sur la touche OK.

Les pistes peuvent être lues en passant à la piste suivante et en revenant à la piste précédente à l'aide des commandes au volant ou directement à partir des commandes de l'autoradio.

Commande audio

Appuyez sur les touches de recherche vers le haut et vers le bas pour faire défiler les plages vers l'avant ou l'arrière.

Maintenez les touches de recherche enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Appuyez sur la touche INFO ou sur la touche de fonction 4 pour que les informations suivantes s'affichent :

Titre. Artiste. Album. - Nom de fichier.

UTILISATION D'UN DISPOSITIF USB

Différentes icônes servent à identifier les divers types de fichiers, dossiers audio, etc...

L'appareil USB est la source active

Dossier

Liste d'écoute

Album

Artiste

Nom du fichier

Titre de plage

Information non disponible.

Utilisation

Sélectionnez l'appareil USB en tant que source audio en appuyant plusieurs fois sur la touche AUX jusqu'à ce que l'écran USB apparaisse sur l'afficheur. Une fois l'appareil USB branché, la lecture de la première plage du premier dossier commence automatiquement. Ensuite, après avoir changé de source audio, la position de lecture sur l'appareil USB est retrouvée.

Pour naviguer dans le contenu de l'appareil USB, appuyez une fois sur la touche flèche vers le haut/bas ou sur la touche OK.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle de la vue du dossier. Lorsque n > n suit une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau inférieur (par exemple un dossier portant le nom d'un album contenant des plages d'album).

Lorsque n > n précède une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau supérieur. - Des icônes situées à gauche du nom de plage/dossier indiquent le type de fichier/dossier. Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'appareil USB, utilisez les touches flèche vers le haut/bas pour faire défiler les listes et les touches flèche vers la gauche/droite pour monter ou descendre dans l'arborescence du dossier. Une fois que la piste, la liste de lecture ou le dossier souhaité(e) est mis(e) en évidence, appuyez sur la touche OK pour commencer la lecture.

Note : Si vous désirez sauter au niveau le plus haut du contenu de l'appareil USB, maintenez enfoncée la touche flèche vers la gauche.

Commande audio

Appuyez sur les touches de recherche vers le haut et vers le bas pour faire défiler les plages vers l'avant ou l'arrière.

Maintenez les touches de recherche enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Utilisez les touches de fonction afin d'activer le mode aléatoire, répétition et scan en fonction de l'appareil, des dossiers et des listes de lecture.

Appuyez sur la touche INFO ou sur la touche de fonction 4 pour que les informations suivantes s'affichent :

• titre
• artiste, album, nom de dossier, nom de fichier.

UTILISATION D'UN IPOD

Différentes icônes servent à identifier les divers types de fichiers, dossiers audio, etc...

L'iPod est la source active

Liste d'écoute de l'iPod

Artiste de l'iPod

Album de l'iPod

Genre de l'iPod

Chanson de l'iPod

Catégorie générique de l'iPod

Fichier multimédia générique de l'iPod

Utilisation

Connectez l'iPod. Voir Branchement d'un dispositif externe (page 212).

Sélectionnez l'iPod en tant que source audio en appuyant plusieurs fois sur la touche AUX jusqu'à ce que l'écran iPod apparaisse sur l'afficheur.

La liste du menu de l'iPod permettant de parcourir le contenu apparaît sur l'écran de l'autoradio. La navigation dans le contenu s'effectue selon les mêmes principes que ceux de l'utilisation de l'iPod autonome (par exemple recherche par artiste, titre, etc...). Pour parcourir le contenu de l'iPod, appuyez sur la touche flèche vers le haut/bas ou sur la touche OK une fois.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle de la vue de liste. Lorsque n > n suit une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau inférieur (par exemple tous les albums composés par le même artiste). Lorsque n > n précède une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau supérieur.
• Une icône sur la gauche indique le type de liste actuellement affichée (par exemple liste d'albums). Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'iPod, utilisez les touches flèche vers le haut/bas pour faire défiler les listes et les touches flèche vers la gauche/droite pour monter ou descendre dans l'arborescence. Lorsque la plage, la liste d'écoute, l'album, l'artiste ou le genre désiré(e) est mis(e) en surbrillance, appuyez sur la touche OK pour sélectionner la lecture.

Note : Si vous désirez sauter au niveau le plus haut du contenu de l'iPod, maintenez enfoncée la touche flèche vers la gauche.

Commande audio

Appuyez sur les touches de recherche vers le haut et vers le bas pour faire défiler les plages vers l'avant ou l'arrière.

Maintenez les touches de recherche enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Utilisez les touches de fonction pour activer la lecture aléatoire et la lecture répétée des listes d'écoute.

Appuyez sur la touche de fonction 3 pour balayer l'intégralité de l'appareil ou une liste d'écoute si elle est en cours de fonctionnement.

Appuyez sur la touche INFO ou sur la touche de fonction 4 pour que les informations suivantes s'affichent :

• titre
• artiste album.

SÉCURITÉ ROUTIÈRE

AVERTISSEMENTS

Ce système vous fournit des informations qui vous aident à atteindre votre destination en toute sécurité.

Pour des raisons de sécurité, la programmation du système doit être effectuée uniquement lorsque le véhicule est à l'arrêt.

Ce système n'est d'aucune utilité pour les panneaux stop, feux tricolores, zones en travaux ou autres situations essentielles pour la sécurité.

N'utilisez pas le système tant que vous ne vous êtes pas familiarisé avec son fonctionnement.

Ne regardez l'affichage du système que si les conditions de conduite vous le permettent.

Informations relatives à la sécurité

Veuillez lire et respecter toutes les précautions relatives à la sécurité. Le non-respect de ces instructions peut accroître les risques de collision et de blessures corporelles. Ford Motor Company ne peut être responsable de dommages de quelque nature que ce soit découlant du non-respect de ces instructions.

Si vous devez visualiser en détail les instructions d'itinéraire, quittez la route et arrêtez-vous à un endroit où vous pouvez stationner sans danger.

N'utilisez pas le système de navigation pour localiser les services d'urgence.

Pour utiliser le système avec le maximum d'efficacité et de sécurité, utilisez toujours les informations de navigation les plus récentes. Votre concessionnaire sera en mesure de vous renseigner sur ce point.

DÉMARRAGE

ATTENTION

L'utilisation du système lorsque le moteur est arrêté vide la batterie.

Note : L'envoi et la réception de messages textes (SMS) vous seront facturés.

Note : Reportez-vous au manuel de votre téléphone pour tout détail sur les fonctions et l'utilisation du téléphone.

Note : Conservez le code d'activation (imprimé sur le guide d'installation) en lieu sûr.

Note : Conservez le message texte d'activation dans la boîte de réception de votre téléphone mobile.

Compatibilité des téléphones

ATTENTION

Comme aucun accord commun n'existe, les fabricants de téléphones mobiles peuvent installer une variété de profils dans leurs dispositifs Bluetooth. Il est possible que pour cette raison une compatibilité se produise entre le téléphone et le système mains libres, ce qui peut dans certains cas déterminer considérablement la performance du système. Pour éviter cette situation, utilisez uniquement les téléphones recommandés.

Veuillez visiter le site

www.ford-mobile-connectivity.com pour de plus amples informations.

Installation de la carte micro SD E114212

1. Retirez la carte micro SD de l'adaptateur.
2. Insérez la carte micro SD dans le téléphone mobile.

Activation du système de navigation sur téléphone mobile

Note : L'autoradio doit être allumé avant le branchement du téléphone mobile sur le récepteur GPS embarqué.

Note : L'application Ford Mobile Navigation doit être installée et activée dans votre téléphone mobile.

Note : Il est possible d'activer un maximum de trois téléphones.

Note : Des instructions détaillées sont disponibles sur la carte micro SD et sur www.ford-mobile-connectivity.com.

Pour connecter le dispositif au système, suivre la même procédure que pour les téléphones mains libres Bluetooth. Voir Configuration Bluetooth (page 189).

1. Allumez la radio.

1. Allumez votre téléphone mobile et lancez l'application "Ford Mobile Navigation".
2. Choisissez "Destination".
3. Choisissez "Adresse".
4. Changez les options d'itinéraire au besoin et lancez le guidage routier.
5. L'écran du véhicule affiche les informations directionnelles. Des instructions vocales sont diffusées par les haut-parleurs du véhicule.

Note : Votre téléphone mobile affiche votre position actuelle.

1. Vous pouvez quitter l'application et reprendre le guidage routier après avoir redémarré l'application.

HOMOLOGATIONS DE TYPES

Cet appareil est conforme au numéro 15 du règlement du FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut pas émettre d'interférences nocives et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non souhaité.

FCC ID:WJLRX-42

IC:7847A-RX42

Toute modification apportée à votre appareil n'ayant pas été expressément approuvée par la partie responsable de la conformité peut entraîner l'annulation du droit de l'utilisateur d'utiliser l'équipement.

RX-42-déclaration de conformité

Nous, partie responsable de la conformité, déclarons sous notre seule responsabilité que le produit d'intégration de combiné RX-42 est conforme aux dispositions de la Directive française suivante : 1999/5/CE. Une copie de la Déclaration de conformité est disponible sur :

www.novero.com/declaration_of_conformity Le mot, la marque et les logos Bluetooth sont la propriété de Bluetooth SIG, Inc. et toute utilisation par Ford Motor Company est effectuée sous licence. Les autres marques de fabrique et noms de marque sont ceux de leurs propriétaires respectifs.

HOMOLOGATIONS DE TYPES

iPod est une marque déposée de Apple Inc.

HOMOLOGATIONS DE TYPES

© 2008 NAVTEQ B.V. Tous droits réservés.

AT	"© Bundesamt für Eich- und Vermessungswesen"
PL	"© EuroGeographics"
FR	"source: Géoroute® IGN France & BD Carto® IGN France"
DE	"Die Grundlagendaten wurden mit Genehmigung der zuständigen Behörden entnommen"
GB	"Based upon Crown Copyright material."
GR	"Copyright Geomatics Ltd."
IT	"La Banca Dati Italiana è stata prodotta usingo quale riferimento anche cartografia numerica ed al tratto prodotta e formita alla Regione Toscana."
NO	"Copyright © 2000; Norwegian Mapping Authority"
PT	"Source: IgeoE - Portugal"
ES	"Informatión geografía propietad del CNIG"
SE	"Based upon electronic data © National Land Survey Sweden."
CH	"Topografische Grundlage: © Bundesamt für Landestopographie"

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

AVERTISSEMENTS

Votre véhicule a été testé et certifié conforme aux législations relatives à la compatibilité électromagnétique

(72/245/CEE, Règlement 10 ONU ECE ou toute autre législation locale applicable). Il est de votre responsabilité de veiller à ce que tout équipement que vous avez monté ou fait monter soit conforme à la législation locale en vigueur. Confiez le montage de vos équipements à des techniciens qualifiés.

AVERTISSEMENTS

N'installer que des équipements de transmission radiofréquence (ex : téléphone cellulaire, émetteur de

radio-amateur, etc.) conformes aux paramètres figurant dans le tableau ci-dessous. Leur installation ou utilisation n'est soumise à aucune disposition spéciale ou condition.

Ne pas monter d'émetteur-récepteur, microphone, haut-parleur ou autre objet dans le cap de déploiement des airbags.

Ne pas fixer les câbles d'antenne sur le câblage d'origine du véhicule, les canalisations de carburant ou les

tuyauteries de frein.

AVERTISSEMENTS

Garder les câbles d'antenne et d'alimentation à au moins 10

AVERTISSEMENTS

centimètres de tout module électronique et airbag.

Bande de fréquence (en MHz)	Puissance de sortie maximale en Watt (puissance RMS maximale)	Positions d'antenne
1 - 30	50 W	3.4
30 - 54	50 W	1.2.3
68 - 87,5	50 W	1.2.3
142 - 176	50 W	1.2.3
380 - 512	50 W	1.2.3
806 - 940	10 W	1.2.3
1200 - 1400	10 W	1.2.3
1710 - 1885	10 W	1.2.3
1885 - 2025	10 W	1.2.3

Note : Après la pose d'émetteurs radiofréquence, rechercher un éventuel parasitage par et sur l'équipement électrique du véhicule, dans les modes de veille et d'émission.

Contrôler la totalité de l'équipement électrique :

contact établi - moteur en marche - pendant un essai sur route à différentes vitesses.

Contrôler que les champs électromagnétiques générés dans l'habitacle du véhicule par l'émetteur installé ne dépassent pas les limites d'exposition humaine applicables.

A

A/C

Voir : Contrat de licence d'utilisateur

final. 77

ABS

Voir : Freins. 104

Accessoires

Voir : Pièces et accessoires. 8

Affichages d'informations

Généralités. 66

Alarme.

Principes de fonctionnement 41

Allumage automatique des phares.....49

Allume-cigares. 88

Antibrouillards. 49

Appendices. 220

Appuis-tête.

Dépose de l'appui-tête. 84

Réglage de l'appui-tête. 83

À propos de ce manuel. 7

Armement de l'alarme

Délai d'armement automatique. 41

Armement du système d'immobilisation

du moteur. 40

Arrêt de la lecture de disque

compact. 186

Avance/retour rapide. 182

B

Balayage des plages d'un disque compact. 183

Type 1. 183

Types 2 et 3. 183

Barres de toit longitudinales et transversales. 115

Galerie de toit. 115

Batterie du véhicule. 148

Boîte de vitesses manuelle. 101

Engagement de la marche arrière. 101

Boîte de vitesses

Voir : Transmission............101

Bouclage des ceintures de sécurité......28

Boule de remorquage. 117

Conduite avec une remorque. 119

Boule de remorquage. 117

Conduite avec une remorque. 119

Conduite sans remorque. 120

Dépose de la boule de remorquage............119

Déverrouillage du mécanisme de boule de remorquage. 118

Entretien. 120

Mise en place de la boule de remorquage. 118

Bouton de gamme d'ondes. 177

Bouton de réglage du son. 177

Branchement d'un dispositif externe 212

Connexion. 212

Branchement d'un dispositif externe -

Véhicules avec Bluetooth. 213

Branchement d'un dispositif audio Bluetooth. 213

Bref aperçu. 10

Airbags. 17

Balayage automatique. 16

Climatisation automatique. 15

Climatisation manuelle. 15

Démarrage sans clé. 14

Indicateurs de direction. 16

Phares automatiques. 16

Réglage du volant. 14

Sièges manuels. 17

Système d'ouverture sans clé. 13

Trappe de remplissage de carburant. 18

Verrouillage et déverrouillage. 13

Vue d'ensemble du combiné des instruments. 10

Buses d'aération

Voir: Ouïes d'aération 77

C

Câbles d'appoint

Voir : Conseils pour la conduite avec le système de freinage antiblocage. 148

Caméra de rétrovision 110

Principes de fonctionnement. 110

Carburant et ravitaillement. 96

Casiers de rangement. 88

Ceintures de sécurité

Voir : Bouclage des ceintures de sécurité. 28

Chaînes à neige

Voir : Utilisation de chaînes à neige. 160

Chargement du véhicule. 115

Généralités. 115

Chauffage

Voir : Contrat de licence d'utilisateur final. 77

Clés codées. 40

Clés et télécommandes. 31

Clignotants. 50

Climatisation automatique. 80

Dégivrage et désembuage du pare-brise. 81

Distribution de l'air. 80

Mise à l'arrêt de la climatisation automatique. 81

Mise en marche et à l'arrêt de la climatisation. 81

Réglage de la température. 80

Soufflerie. 80

Ventilation en circuit fermé. 81

Climatisation

Voir: Contrat de licence d'utilisateur final. 77

Climatisation manuelle. 78

Commande distribution d'air. 78

Réglages du système. 78

Soufflerie. 78

Ventilation en circuit fermé. 78

Code antivol. 176

Combiné des instruments. 61

Commande automatique de volume. 180

Commande de marche/arrêt. 177

Commande de mémorisation automatique. 178

Commande de recherche des stations. 177

Continuité DAB. 177

Recherche automatique. 177

Recherche manuelle. 177

Réglage par balayage. 178

Commande d'informations routières. 179

Activation des bulletins d'informations routières. 179

Pour mettre fin à la diffusion des informations routières. 179

Volume des bulletins d'informations routières. 179

Commandes audio. 42

Mode. 42

SEEK (Recherche automatique) 42

Commandes d'éclairage. 48

Appel de phares. 48

Éclairage d'accompagnement. 48

Feux de route et feux de croisement. 48

Feux de stationnement. 48

Positions de la commande d'éclairage 48

Commandes de chauffage, ventilation et climatisation. 208

Climatisation. 208

Commandes de téléphone. 191

Créer un répertoire. 206

Fonctions du téléphone. 204

Réglages principaux. 207

Télécommande. 191

Téléphone. 203

Commandes d'autoradio. 195 Appareils externes - iPod. 201

Appareils externes - USB. 200

Autoradio. 196

Entrée auxiliaire. 200

Lecteur de CD. 195

Commande vocale 43 Principes de fonctionnement 194

Commutateur d'allumage. 91

Compatibilité électromagnétique. 221

Conduite sur route inondée. 121 Conduire dans l'eau. 121

Configuration Bluetooth............189 Conditions requises pour une connexion Bluetooth............189

Gestion des téléphones. 189

Configuration de téléphone. 190

Catégories de répertoire. 190

Connexion par liaison bonding d'un autre téléphone Bluetooth............190

Pour rendre actif un téléphone. 190

Répertoire. 190

Connectivité 211

Généralités 211

Connexion d'un iPod

Voir: Branchement d'un dispositif externe 212

Voir: Branchement d'un dispositif externe - Véhicules avec Bluetooth. 213

Connexion d'un lecteur MP3

Voir: Branchement d'un dispositif externe 212

Voir: Branchement d'un dispositif externe - Véhicules avec Bluetooth. 213

Conseils de conduite ABS

Voir: Interrupteur de coupure d'alimentation. 104

Conseils pour la conduite avec le système de freinage antiblocage.....148

Démarrage du moteur. 148

Raccordement des câbles de démarrage. 148

Conseils pour la conduite. 121

Consommation de carburant. 98

Consommation de carburant Voir: Spécifications techniques. 99

Contacteur de démarrage

Voir: Commutateur d'allumage. 91

Contrat de licence d'utilisateur final......77

Principes de fonctionnement. 77

Contrôle d'huile

Voir: Contrôle de l'huile moteur. 141

Contrôle de l'huile moteur. 141

Contrôle du niveau d'huile. 142

Faire l'appoint. 142

Contrôle de liquide de freins et d'embrayage. 143

Contrôle de liquide de refroidissement

Voir : Contrôle du liquide de refroidissement. 142

Contrôle des balais d'essuie-glaces. 46

Contrôle du liquide de refroidissement. 142

Contrôle du niveau de liquide de refroidissement. 142

Faire l'appoint. 142

Contrôle du liquide lave-glace. 143

Convertisseur catalytique. 98

Conduite avec convertisseur catalytique. 98

Couvre-bagages. 115

D

Démarrage assisté

Voir : Conseils pour la conduite avec le système de freinage antiblocage. 148

Démarrage d'un moteur à essence......93

Moteur froid ou chaud. 93

Moteur noyé. 94

Régime de ralenti du moteur après le démarrage. 94

Démarrage d'un moteur diesel. 94

Moteur froid ou chaud. 94

Démarrage. 218

Activation du système de navigation sur téléphone mobile. 218

Compatibilité des téléphones. 218

Installation de la carte micro SD. 218

Démarrage du véhicule à l'aide de câbles volants. 107

Principes de fonctionnement. 107

Démarrage et arrêt du moteur. 91

Généralités 91

Démarrage sans clé. 91

Arrêter le moteur lorsque le véhicule est à l'arrêt. 92

Arrêter le moteur lorsque le véhicule se déplace. 93

Contact établi. 92

Démarrage avec une boîte de vitesses manuelle. 92

Démarrage avec une transmission automatique. 92

Démarrage d'un moteur diesel. 92

Démarrage impossible. 92

Dépannage 133

Dépistage des pannes audio............188

Dépose d'un phare. 51

Désactivation du coussin gonflable passager. 30 Activation de l'airbag passager. 30 Désactivation de l'airbag passager............30 Pose d'un commutateur de désactivation de l'airbag passager. 30 Désarmement de l'alarme. 41 Véhicules avec entrée sans clé. 41 Véhicules sans entrée sans clé. 41 Désarmement du système d'immobilisation du moteur.........40 Diffusions de nouvelles. 180 Dispositifs d'aide au stationnement. 122 DPF Voir: Filtre à particules diesel. 95

E

Éclairage. 48

Éclairage intérieur. 50

Plafonnier. 50

Spots de lecture. 51

Emplacement des boîtes à fusibles. 123

Boîte à fusibles de l'habitacle. 123

Boîte à fusibles du compartiment moteur............123

Entrée sans clé. 37

Clé passive. 37

Clés déactivées. 39

Déverrouillage du véhicule. 38

Informations d'ordre général. 37

Verrouillage du véhicule. 38

Verrouillage et déverrouillage des portes avec la lame de la clé. 39

Entretien des pneus. 160

Entretien. 135

Généralités 135

Spécifications techniques. 144

Essuie/lave-glaces Voir : Essuie-glaces/lave-glaces.44

Essuie-glace à activation automatique. 44

Système de balayage automatique. 44

Essuie-glaces et lave-glaces de lunette arrière. 45 Balayage en marche arrière. 45 Balayage intermittent. 45 Lave-glace de lunette arrière. 46

F

Feux arrière de brouillard. 49 Feux de brouillard arrière Voir : Feux arrière de brouillard. 49 Feux de détresse. 50 Filtre à particules diesel. 95 Régénération. 95 Fonction de coupure d'alimentation Voir : Antibrouillards. 49 Fonctionnement de l'autoradio. 177 Fonctions de comportement 88 Frein de stationnement. 104 Tous véhicules. 104 Frein de stationnement Voir : Frein de stationnement. 104 Freins 104 Principes de fonctionnement 104 Fréquences de substitution. 180 Fusibles. 123

G

Glossaire des symboles. 7

Symboles sur notre véhicule. 7 Symboles utilisés dans ce document......7

H

Homologations de types. 220 COMMUNICATION DE LA GAZETTE DU CANADA/FCC (Federal Communications Commission) 220 RX-42 - déclaration de conformité............220

I

Identification du véhicule. 164 Informations générales sur les fréquences radio. 31

Informations importantes concernant le système audio. 169

Étiquettes de disque. 169

Étiquettes des autoradios. 169

Instruments. 61

Jauge de carburant. 61

Interrupteur de coupure d'alimentation. 104

Introduction à la navigation. 217

Introduction au système audio............169

Introduction. 7

iPod Voir: Utilisation d'un iPod 215

J

Jantes et pneus. 150

Généralités 150

Jauge de niveau d'huile moteur - 1.25L

Duratec-16V (Sigma) /1.4L

Duratec-16V (Sigma) /1.6L

Duratec-16V Ti-VCT (Sigma) 141

Jauge de niveau d'huile moteur - 1.4L

Duratorq-TDCi (DV) Diesel /1.6L

Duratorq-TDCi (DV) Diesel 141

Kit de réparation de pneu. 156

Gonflage du pneu. 157

Informations d'ordre général. 156

Utilisation du kit de réparation de pneu............157

Lavage de l'extérieur du véhicule

Voir : Nettoyage de l'extérieur. 146

Voir : Nettoyage de l'extérieur. 146

Lave-glaces de pare-brise. 45

Lecteur de carte. 89

Lecteur de disque compact. 182

Lecture aléatoire. 182

Type 1. 182

Types 2 et 3. 182

Lecture de disque compact. 182

Lecture de fichiers MP3............183

Format ISO 9660.183

Formats de fichiers. 184

ID3 Tag Version 2.185

Lecture d'un disque Multi session. 184

Multisession. 184

Navigation MP3. 185

Ordre de lecture des fichiers MP3............184

Lève-vitres électriques. 58

Commutateur de sécurité des vitres arrière. 58

Commutateurs de porte conducteur......58

Ouverture et fermeture automatique de la vitre conducteur. 58

Réinitialisation de la mémoire du lève-vitre électrique. 59

M

Menu de l'autoradio. 180

Messages d'information. 72

Mode régional. 181

Montre de bord. 88

N

Nettoyage de l'extérieur. 146

Nettoyage de la lunette arrière. 146

Nettoyage des garnitures chromées. 146

Nettoyage des phares. 146

Protection de la peinture de la carrosserie. 146

Nettoyage de l'intérieur. 146

Ceintures de sécurité. 146

Écrans de combiné des instruments, écrans à affichage à cristaux liquides (LCD) et écrans radio. 147

Lunette arrière. 147

Nettoyage du véhicule. 146

Numéro d'identification du véhicule. 164

O

Options d'affichage MP3............186

Options d'affichage du texte de CD. 186

Ordinateur de bord

Voir: Affichages d'informations. 66 Ordinateur de bord. 71 Ordinateur de bord. 71 Totalisateur. 71 Ouies d'aération 77 Buse d'aération centrale. 77 Buse d'aération latérale. 78 Ouverture et fermeture du capot.....136 Fermeture du capot. 136 Ouverture du capot moteur. 136

P

Pare-soleil. 88 Pièces et accessoires. 8

Désormais, vous pouvez être certain(e) que les pièces Ford sont juste des pièces Ford. 8 Recherche le logo Ford sur les pièces suivantes. 8 Pile de télécommande Voir: Remplacement de la pile de la télécommande. 32 Plaque d'identification du véhicule.....164 Pneus hiver Voir: Utilisation de pneus hiver............160 Pneus Voir: Jantes et pneus. 150 Points de branchement de batterie 149 Points de remorquage. 133 Points d'ancrage ISOFIX. 24

Fixation d'un siège de sécurité enfant avec sangles d'ancrage supérieures. 24 Points d'ancrage supérieurs de sangle d'arrimage. 24 Porte-charge Voir: Barres de toit longitudinales et transversales. 115 Porte-gobelets. 88 Port USB. 90 Positionnement du siège de sécurité enfant. 20 Précautions de sécurité. 96 Précautions nécessaires par temps froid. 121 Présentation de l'autoradio. 170

Pressions de gonflage Voir: Spécifications techniques. 161 Prise d'entrée auxiliaire (AUX IN) 187 Prise d'entrée auxiliaire (AUX IN) 90 Programmation de la télécommande. 31 Programmation d'une télécommande neuve. 31 Reprogrammation de la fonction de déverrouillage. 31 Programmation de la télécommande Voir: Programmation de la télécommande. 31 Programme de stabilité électronique. 105 Principes de fonctionnement. 105 Protection des occupants. 26 Principes de fonctionnement. 26

Q

Qualité du carburant - Diesel. 96 Stockage à long terme. 96 Qualité du carburant - Essence. 96 Quantités et spécifications. 165

Spécifications techniques. 165

R

Rappel de bouclage de ceinture de sécurité. 29

Désactivation du rappel de bouclage de ceinture. 29

Ravitaillement 98

Réglage du volant. 42

Réglage en hauteur des ceintures de sécurité. 29

Réglage en hauteur du faisceau des projecteurs. 49

Positions de réglage de hauteur des phares recommandées 50 Réglages personnalisés. 71 Désactivation des signaux sonores. 71 Unités de mesure. 71

Régulateur de vitesse. 113

Principes de fonctionnement. 113

Régulateur de vitesse

Voir: Régulateur de vitesse. 113

Voir: Utilisation du régulateur de vitesse.....113

Remorquage du véhicule sur ses quatre

roues. 133

Tous véhicules. 133

Véhicules avec transmission automatique. 133

Remorquage. 117

Remplacement d'une ampoule. 51

Éclairage de coffre à bagages. 56

Éclairage de plaque d'immatriculation. 55

Feux arrêté. 54

Feux arrière de brouillard. 55

Phare. 52

Plafonnier. 55

Projecteurs antibrouillard. 54

Répétiteurs latéraux. 53

Spots de lecture. 56

Troisième feu stop. 55

Remplacement d'une roue. 150

Cric du véhicule. 150

Dépose d'une roue. 154

Déposez l'enjoliveur de roue. 154

Écrous de roue antivol. 150

Montage de la clé de roue. 153

Points de levage du véhicule. 151

Pose d'une roue. 155

Véhicules avec une roue de secours temporaire. 150

Remplacement d'un fusible. 123

Remplacement de la pile de la télécommande. 32

Télécommande avec lame de clé escamotable. 32

Télécommande sans lame de clé escamotable. 33

Remplacement des balais d'essuie-glaces. 46

Balai d'essuie-glace de lunette arrière. 47

Balais d'essuie-glaces de pare-brise. 46

Remplacement d'ampoule Voir: Remplacement d'une ampoule. 51

Réparation des dégâts mineurs de peinture. 147

Répartition des plages du disque

compact. 183

Type 1. 183

Types 2 et 3. 183

Rétroviseur anti-éblouissement automatique. 60

Rétroviseurs extérieurs à réglage électrique. 60

Rétroviseurs rabattables électriques. 60

Sens d'orientation du rétroviseur. 60

Rétroviseurs extérieurs. 59

Rétroviseurs rabattables manuels. 59

Rétroviseurs

Voir : Vitres chauffantes et rétroviseurs chauffants. 82

Voir : Vitres et rétroviseurs. 58

Rodage. 121

Freins et embrayage. 121

Moteur. 121

Pneus. 121

S

S'asseoir dans la position correcte......83

Sécurité des enfants. 19

Sécurité du système audio. 176

Sécurité routière. 217 Informations relatives à la sécurité. 217

Sécurités enfants. 25

Côté droit 25

Côté gauche. 25

Sélection d'une plage musicale............182

Types 2 et 3. 182

Serrure de capot Voir: Ouverture et fermeture du capot......136

Serrures. 35

Sièges à réglage manuel. 84 Rabattement du dossier vers l'avant - 3 portes. 84

Réglage avant ou arrière des sièges......84

Réglage de l'inclinaison du dossier de siège................................86

Réglage de la hauteur du siège conducteur. 85

Réglage du support lombaire. 85

Retour du dossier en position d'assise - 3 portes. 84

Index

Sièges arrière. 86

Repliage à plat des dossiers. 86

Sièges chauffants. 86

Sièges de sécurité enfant. 19

Dispositifs de retenue pour enfants pour les différentes catégories de poids....19

Sièges réhausseurs. 23

Rehausseur (groupe 2) 23

Rehausseur (groupe 3) 23

Sièges. 83

Signaux sonores et indicateurs. 65

Clé en dehors du véhicule. 65

Feux allumés. 65

Rappel de bouclage de ceinture. 65

Témoin de bas niveau de carburant. 65

Transmission automatique. 65

Voir : Quantités et spécifications. 165

Support de dispositif d'aide à la navigation. 90

Réglage du support. 90

Système d'immobilisation...

Principes de fonctionnement. 40

Système d'immobilisation

Voir : Système d'immobilisation. 40

Voir: Système d'immobilisation. 40

Système d'aide à la navigation. 218

Tableau de spécifications des

ampoules. 56

Tableau de spécifications des

fusibles. 124

Boîte à fusibles de l'habitacle - Type

1. 127

Boîte à fusibles de l'habitacle - Type

1. 129

Boîte à fusibles du compartiment

moteur. 124

Tapis de sol. 90

Téléphone. 189

Généralités. 189

Téléphone

Voir : Utilisation du téléphone............191

Témoins d'avertissement et

indicateurs. 61

Indicateur de direction. 62

Indicateur de message. 64

Rappel de bouclage de ceinture. 64

Témoin ABS. 62

Témoin d'airbags. 62

Témoin d'allumage. 64

Témoin de bas niveau de carburant......64

Témoin de carburant dans huile............63

Témoin de contrôle dynamique de stabilité (ESP). 65

Témoin de direction assistée. 64

Témoin de feux de brouillard arrière............64

Témoin de feu des route. 64

Témoin de passage. 64

Témoin de phares. 64

Témoin de porte ouverte. 62

Témoin de préchauffage. 64

Témoin de pression d'huile. 63

Témoin de projecteurs antibrouillard....63

Témoin de régulateur de vitesse. 62

Témoin de température de liquide de refroidissement. 62

Témoin de verglas. 63

Témoin du circuit de freinage 62

Témoins d'anomalie du moteur. 63

Touches de préselection des

stations. 178

Traction d'une remorque.

Conduite du véhicule sur fortes pentes. 117

Conduite du véhicule sur fortes pentes. 117

Traitement du signal numérique (DSP) 180

Traitement du signal numérique (DSP) 180

Égaliseur DSP. 180

Modification des paramètres DSP............180

Occupation DSP. 180

Transmission automatique. 101

Conseils pour la conduite d'un véhicule à transmission automatique. 102

Conseils pour la conduite d'un véhicule à transmission automatique. 102

Informations d'ordre général. 101

Levier de déverrouillage d'urgence de la position park. 103

Levier de déverrouillage d'urgence de la position park. 103

Modes de conduite. 102

Positions du levier de vitesse. 101

Transmission. 101

Trappe du réservoir de carburant. 97

Véhicules avec kit de réparation de pneu. 98

Véhicules sans kit de réparation de pneu. 98

Triangle de signalisation. 122

Trousse de premiers secours. 122

U

USB

Voir : Utilisation d'un dispositif USB .....................213

Utilisation de chaînes à neige............160

Véhicules avec contrôle dynamique de stabilité (ESP). 161

Utilisation de la caméra de rétrovision. 110

Activation de la caméra de rétrovision. 110

Désactivation de la caméra de rétrovision. 112

Mise en marche et arrêt de la caméra de rétrovision. 112

Utilisation de l'affichage. 110

Utilisation de la commande vocale. 194

Étiquette d'identification. 195

Fonctionnement du système. 194

Utilisation de pneus hiver. 160

Utilisation des ceintures de sécurité par les femmes enceintes. 29

Utilisation du dispositif d'aide au stationnement - Véhicules avec aide au stationnement avant et arrière............108

Activation et désactivation du dispositif d'aide au stationnement. 108

Manoeuvres avec le système d'aide au stationnement. 108

Utilisation du dispositif d'aide au stationnement - Véhicules avec système d'aide au stationnement arrière............107

Utilisation du programme de stabilité électronique. 105

Véhicules avec commutateur de contrôle dynamique de stabilité (ESP). 105

Utilisation du régulateur de vitesse......113

Activation du régulateur de vitesse. 113

Annulation de la vitesse réglée. 114

Désactivation du régulateur de vitesse. 114

Modification de la vitesse réglée. 113

Réglage d'une vitesse. 113

Reprise de la vitesse réglée. 114

Utilisation du téléphone. 191

Mise en sourdine du microphone. 193

Pour changer de téléphone actif. 193

Pour passer un appel. 191

Pour recevoir un appel entrant. 192

Pour supprimer un téléphone connecté par liaison bonding. 193

Recevoir un second appel entrant. 192

Utilisation d'un dispositif USB. 213

Commande audio. 214

Utilisation. 214

Utilisation d'un iPod. 215

Commande audio. 216

Utilisation. 215

V

Ventilation

Voir : Contrat de licence d'utilisateur final. 77

Verrou de direction. 93

Véhicules avec démarrage sans clé............93

Véhicules sans démarrage sans clé............93

Verrouillage et déverrouillage 35

Confirmation du verrouillage et du déverrouillage. 36

Couvercle de coffre à bagages. 36

Déverrouillage 35

Double verrouillage. 35

Verrouillage 35

Verrouillage de chaque porte avec la clé. 36

Verrouillage et déverrouillage des portes à partir de l'intérieur. 36

Verrouillages électriques des portes

Voir : Verrouillage et déverrouillage............35

Vide-poches. 89

VIN

Voir : Numéro d'identification du véhicule. 164

Index

Vitres chauffantes et rétroviseurs chauffants. 82

Rétroviseurs extérieurs chauffants. 82

Vitres chauffantes. 82

Vitres et rétroviseurs. 58

Volant de direction. 42

Vue d'ensemble du compartiment moteur - 1.25L Duratec-16V (Sigma)

/1.4L Duratec-16V (Sigma) /1.6L

Duratec-16V Ti-VCT (Sigma) 137

Vue d'ensemble du compartiment moteur - 1.4L Duratorq-TDCi (DV)

Diesel 138

Vue d'ensemble du compartiment moteur - 1.6L Duratorq-TDCi (DV)

Diesel 140
