MODE D'EMPLOI 90058 Simpson

IMPORTANT : Assurez-vous que toute personne qui utilisera cet équipement lise attentivement ces instructions avant de l'utiliser.

Contacter notre département de service clients à 1-877-362-4271

Veuillez lire attentivement et conservez ces instructions. Lisez attentivement ce manuel avant d'essayer d'assembler, d'installer, d'utiliser ou d'entretenir le produit décrit. Protégez-vous et autrui en respectant toute l'information sur la sécurité. Omettre de s'y conformer pourrait provoquer des blessures corporelles et/ou des dommages matériels! Conservez ces instructions pour référence future.

DANGER : RISQUE DE BLESSURE PAR JET

Portez toujours des lunettes ou des coques de sécurité ainsi que des vêtements appropriés..

AVERTISSEMENT : RISQUE D'ÉCLATEMENT

• La pompe est conçue pour être utilisée avec des fluides non explosifs ou ininflammables. Ces pompes sont conçues pour pomper seulement de l'eau filtré propre.
• N'utilisez pas ce produit dans ou près d'un environnement explosif.
• Ne modifiez pas la conception originale de la pompe.
• N'utilisez pas les moteurs à essence dans un endroit restreint. Ayez toujours une ventilation adéquate.
• Ne dépassez pas les spécifications de la pompe au niveau de la vitesse ou de la pression.

AVERTISSEMENT : ATTENTION SURFACES CHAUDES

• Ne laissez pas les enfants manipuler la pompe.
• Ne pointez jamais la sortie à haute pression vers quelqu'un, vers toute partie du corps ou vers des animaux.

- La température maximale de l'eau est de 38 °C (100 °F).

⚠ AVERTISSEMENT : ce produit et son échappement peuvent vous exposer à des produits chimiques, y compris le plomb et les composés à base de plomb, et au monoxyde de carbone, qui sont reconnus par l'État de Californie pour causer le cancer, des malformations congénitales et d'autres problèmes de reproduction. Pour plus d'information, visitez le site www.P65Warnings.ca.gov.

⚠ AVERTISSEMENT : des dispositifs protecteurs adéquats doivent couvrir toutes les pièces mobiles. Effectuez un entretien routinier sur la pompe et ses composants.

⚠ AVERTISSEMENT : utilisez seulement des composants répondant aux spécifications du débit et de la pression de la pompe. Cela inclut le tuyau, les raccords, les valves de sécurité, les pistolets de pulvérisation, etc.

DESCRIPTION

Conçues pour fonctionner à 3 400 T/M lorsque couplées à un moteur à essence. L'arbre creux de 25,4 mm (1 po) et la bride de fixation universelle offrent une connexion pour la plupart des moteurs horizontaux à arbre de 25,4 mm (1 po).

FICHE TECHNIQUE

Capacité de l'huile: 365 ml (12,4 onces) Ports

• Port d'entrée (Fourni) : . Branchement de tuyau de jardin standard avec titre d'entrée.
• Port de sortie (Fourni): 3/8" Branchement raccord rapide.

POMPES TRIPLE INDUSTRIELLE

Soupape de surpression thermique

(Fourni) : lorsque la température à l'intérieur de la pompe dépasse un certain seuil (température élevée), la soupape s'ouvrira et relâchera un jet d'eau pour essayer d'abaisser la température à l'intérieur de la pompe. La soupape se fermera par la suite.

Système d'injection de produit chimique (Fourni) : Mélange les nettoyants ou les solvants de nettoyage avec l'eau pour augmenter l'efficacité de nettoyage.

AVIS: Arret total sans le declenchement de votre pistolet en appuyant sur la détente pendant une durée de plus de 2 minutes pourrait causer a la pompe a surchauffer. Ne pas laisser votre pulverisateur a haute pression inactif pendant plus de 2 minutes en mode deviation. Desactiver complètement votre pulverisateur en eteignant le moteur et relacher la pression accumulee dans le pistolet, si vous desirez avoir votre pulverisateur inactif, pendant une durée indeterminee.

AVERTISSEMENT : pour réduire la possibilité de contamination, toujours protéger le système contre les refoulements s'il est raccordé au système d'apport en eau potable.

INSTALLATION

1. Installez la clé de l'arbre dans la serrure et appliquez une légère couche d'antigrippant sur la clé et l'arbre du moteur.
2. Alignez les deux entrées de clé et poussez complètement la pompe dans le moteur.

1. Installez les quatre (4) boulons et serrez uniformement. Serrer à 14–17 lb-pi.

RÉGLAGE DE LA PRESSION

La pression est préréglée à l'usine afin d'obtenir une pression ainsi qu'un nettoyage optimums.

La pompe à haute pression de ce nettoyeur haute pression est équipée d'une caractéristique d'un déchargeur réglable qui permet d'ajuster le réglage de la pression.

Pour diminuer la pression, tournez le bouton de contrôle de pression sur la pompe dans le sens anti-horaire pour atteindre la pression souhaitée.

Pour retourner la pression vers la pression de réglage de l'usine, tournez le bouton de contrôle de pression sur la pompe dans le sens horaire jusqu'à ce qu'il s'arrête.

AVIS : NE TENTEZ PAS de tourner le bouton régulateur de pression au-delà de l'arrêt intégré, car ceci causera des dommages à la pompe.

AVIS : NE serrez PAS TROP le bouton de contrôle de pression. Si le bouton est trop serré, il PEUT se casser et ceci occasionnerait une perte immédiate de pression d'eau ainsi que des coûts élevés de réparation à l'appareil.

AVIS : NE tentez PAS d'augmenter la pression de la pompe. Une pression plus élevée que celle réglée à l'usine peut endommager la pompe.

POMPES TRIPLE INDUSTRIELLE

APPLICATION DES PRODUITS CHIMIQUES/SOLVANTS DE NETTOYAGE

L'application des solutions de nettoyage devrait être effectuée à basse pression.

REMARQUE : utilisez seulement des savons ou des produits chimiques qui sont conçus spécialement pour une laveuse à pression. Ne pas utiliser d'eau de javel ou d'autres produits chimiques caustiques.

Application de produits chimiques

1. Poussez le boyau de produit chimique dans le raccord cannelé, près du point de connexion du boyau à haute pression de la pompe, tel qu'illustré.
2. Placez l'autre extrémité du boyau de produit chimique (l'extrémité avec le filtre) dans le contenant avec le produit chimique/solution de nettoyage. REMARQUE : pour chaque quantité de 26,5 litres (7 gallons) d'eau pompée, 3,8 litres (1 gallon) de produit chimique/solution de nettoyage seront utilisés.
3. Placez la baguette de pulvérisation basse pression ou siphon réglage.
   4 Après avoir utilisé un produit chimique, placez le boyau de produit chimique dans un récipient d'eau propre et aspirez de l'eau propre à travers le système d'injection de produit chimique pour bien rincer le système. Si les produits chimiques restent dans la pompe, celle-ci pourrait être endommagée. Les pompes endommagées par un produit chimique ne sont pas couvertes par la garantie.

REMARQUE: Les produits chimiques et les savons ne siphon si la lance ne est pas dans le cadre / basse pression de siphon.

ENTRETIEN

⚠ AVERTISSEMENT : risque de brûlure Lors d'un entretien, il y a présence de surfaces d'eau chaudes, à pression élevée et de pièces mobiles qui peuvent provoquer des blessures graves ou un décès.

REMARQUE: le plein d'huile de la pompe a été fait en usine. L'huile est perferred SIMPSON® Premium huile (numéro de pièce 80138) pour le carter de le pompe. Si ce pétrole n'est pas disponible, 15W-40 de SAE pourrait être utilisé. Changer le pétrole de pompe après le premier 50 heures d'opération et chaque 100 heures par la suite, ou chaque 3 mois.

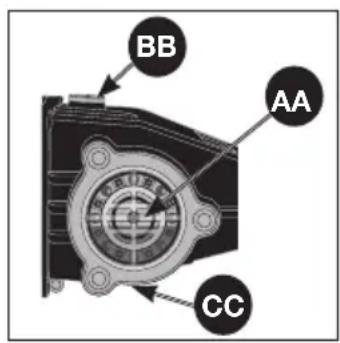

VÉRIFICATION DU NIVEAU D'HUILE

Le niveau d'huile devrait atteindre le point au milieu de la jauge visuelle (AA).

MÉTHODE DE VIDANGE DE L'HUILE DE LA POMPE

1. Desserrer la jauge bouchon du réservoir d'huile de la pompe (BB).
2. Déposer un contenant sous l'orifice de vidange de l'huile (CC).
3. Retirer le bouchon de l'orifice de vidange.
4. Unefois lavidangeterminée, revisser le bouchon. Serrer solidement.
5. Pompe de remplissage à l'aide SIMPSON® Premium huile pour le carter de le pompe. Si ce pétrole n'est pas disponible,15W-40 de SAE pourrait être utilisé.

POMPES TRIPLE INDUSTRIELLE

1. Replacer la jauge bouchon du réservoir d'huile de la pompe et serrer solidement.

NETTOYAGE DU FILTRE D'ENTRÉE D'EAU

Cet écran filtrant devrait être vérifié périodiquement et nettoyé au besoin.

1. Saisissez l'extrémité du filtre et retirez-le de l'orifice d'entrée d'eau de la pompe, tel qu'illustré.
2. Nettoyez le filtre en le rinçant à l'eau sur les deux côtés.
3. Réinsérez le filtre dans l'orifice d'entrée d'eau de la pompe. REMARQUE : Le côté conique doit être dirigé vers l'extérieur.

REMARQUE : N'utilisez pas la laveuse à pression lorsque le filtre n'est pas posé de façon appropriée.

ENTREPOSAGE

Le fabricant recommande l'utilisation SIMPSON® / POWERWASHER® d'un liquide protecteur de pompe/produit d'hivérisation (numéro de pièce 80130) lors de l'entreposage de l'appareil pour une durée supérieure à 30 jours et/ou lorsque des températures sous le point de congélation sont prévues. SIMPSON® / POWERWASHER® liquide protecteur de pompe est respectueux de l'environnement.

REMARQUE : l'utilisation d'un liquide protecteur de pompe permet de lubrifier correctement les joints internes de la pompe, quels que soient la température ou l'environnement.

AVIS : risque de dommages matériels. Utiliser uniquement SIMPSON® / POWERWASHER® Garde Pompe ou l'équivalent. D'autres produits pourraient être corrosifs et / ou contiennent de l'alcool qui peut causer des dommages à la pompe.

1. Fermez le pulvérisateur à puissant jet d'eau et déconnectez les boyaus de la pompe.

2. Dévissez le robinet de bouteille, de la bouteille Pump Guard, et enlevez le sceau.

3. Vissez de nouveau le robinet sur la bouteille.
4. Attachez la bouteille à l'ouverture du pulvérisateur à puissant jet d'eau.
5. Pressez la bouteille pour injecter le contenu dans la pompe.
6. Avec contacteur d'allumage, simultanément tirer la corde du démarreur et presser la bouteille. Répétez jusqu'à ce que le fluide protecteur sorties sortie de la pompe. REMARQUE: Cette étape peut nécessiter deux personnes.

GARANTIE LIMITÉE

Le fabricant de ce produit consent à réparer ou à remplacer les pièces désignées qui sont jugées défectueuses pendant la période de la garantie indiquée ci-dessous, et ce à la seule discrétion du fabricant. Des limitations/extensions et exclusions spécifiques s'appliquent.

Cette garantie couvre des défectuosités du matériel et de la main-dœuvre, mais pas les défaillances de pièces causées par une usure normale, la dépréciation, un usage abusif ou inapproprié, des dommages accidentels, la négligence, l'entretien, qualité de l'eau ou l'entreposage. Pour toute réclamation en vertu de la garantie, toute pièce jugée défectueuse doit être conservée et doit être disponible pour le renvoi à un Centre de service sous garantie pour l'inspection sur demande. Les jugements et décisions du fabricant concernant la validité des réclamations en vertu de la garantie sont finals.

Ces garanties s'appliquent à l'utilisateur final et ne sont pas transférables. En tant que Centre de service sous garantie autorisé par l'usine et ayant un personnel formé, l'usine acceptera les conditions de toutes les garanties des composants

POMPES TRIPLE INDUSTRIELLE

et satisfera les réclamations en vertu des dispositions appropriées des garanties.

Sans s'y limiter, les pièces qui subissent une usure normale comprennent les soupapes et les joints d'étanchéité et ces pièces ne sont pas couvertes par cette garantie.

Cette garantie remplace toute autre garantie expresse ou implicite, y compris mais sans s'y limiter, les garanties de qualité marchande ou d'adaptation à un usage particulier et, par la présente, toute garantie de ce genre est renoncée et exclue par le fabricant. L'obligation du fabricant en vertu de la garantie est limitée à la réparation ou au remplacement des produits défectueux, selon les dispositions de la présente, et le fabricant ne sera pas responsable de toute perte ou dépense ou tout dommage ultérieur - y compris les dommages subis lors de l'expédition, dans un accident, suite à un usage abusif ou inapproprié, un acte de Dieu ou la négligence. Également exclus de la garantie sont les dommages subis suite à l'utilisation de pièces non achetées du fabricant et suite aux modifications effectuées par un personnel non autorisé par l'usine. Tout manque de suivre les directives figurant dans le guide d'instruction lors de l'installation et de l'utilisation de l'équipement annulera la garantie.

RESPONSABILITÉ DE L'ACHETEUR INITIAL (UTILISATEUR INITIAL) :

- Pour transmettre une réclamation de garantie, communiquez le problème à 1-877-362-4271 ou [e-mail] afin d'obtenir une autorisation et des directions pour trouver le centre de service le plus près de chez vous.

- Conserver le reçu de caisse d'origine comme preuve d'achat pour toute réparation couverte par la garantie.

- Utiliser une diligence raisonnable lors de l'utilisation et l'entretien du produit comme décrit dans le ou les mode(s) d'emploi.

CETTE GARANTIE NE COUVRE PAS LES SITUATIONS SUIVANTES

Les machines utilisées comme équipement de location, les dommages subis lors de l'expédition (de telles réclamations doivent être soumises au transporteur), dans un accident ou suite à un usage abusif ou inapproprié, un acte de Dieu ou la négligence. Également exclus de la garantie sont les dommages subis à cause de réparations ou de modifications effectuées par un personnel non autorisé par l'usine ou à cause de l'installation ou de l'utilisation de l'équipement sans suivre les directives figurant dans le guide d'instruction.

Le fabricant ne sera pas responsable pour les dommages indirects, les blessures corporelles ou les pertes commerciales.

LA GARANTIE NE S'APPLIQUE PAS AUX DÉFAILLANCES CAUSÉES PAR :

• les dommages subis lors du transport
• Les dommages dus à la détérioration chimique, tartre, rouille, l'expansion thermique ou à la corrosion
• les dommages subis par le gel
• les dommages causés par les pièces ou accessoires non achetés d'un concessionnaire autorisé ou non approuvés par le fabricant.
• l'usure normale des pièces mobiles ou des composants affectés par les pièces mobiles.

POMPE HAUTE PRESSION (DÉFECTUOSITÉS DANS LE MATÉRIEL OU LA MAIN-D'ŒUVRE)

AAA ^TM - Cinq (5) ans de la date d'achat..

POMPES TRIPLE INDUSTRIELLE

GUIDE DE DÉPANNAGE

Symptôme Causes possibles Mesure corrective
Fuite d'huile avec la section du carter de moteur et de la pompe	Joints d'étanchéité de l'huile de la tige usé	Remplacez les joints d'étanchéité de la tige de piston du carter de moteur
Défaillance prématurée ou fréquente de la garniture d'étanchéité)	Piston plongeur fissuré, endommagé ou usé	Remplacez les pistons plongeurs
	Surpression au collecteur d'entrée	Réduisez la pression d'entrée
	Des matériaux dans le fluide ont été pompés	Installez un bon filtre sur la plomberie de l'entrée de la pompe
	Une pression et/ou une température excessive du fluide pompé	Vérifiez les pressions et la température d'entrée du fluide. Soyez certain qu'ils sont dans la gamme spécifiée
	La pompe fonctionne à sec Ne faites pas fonctionner la pompe sans de l'eau
La pompe perd son amorce, émet du bruit, la pression fluctue	Fuite d'air dans l'entrée ou le tuyau d'aspiration	Retirez la conduite d'aspiration et inspectez-la pour un revêtement détaché ou des débris logés dans le tuyau. Évitez tout pliage non nécessaire. Ne pliez pas le tuyau
	Filtre d'aspiration bouché Nettoyez le filtre
Pression faible au niveau de la buse	La soupape du réducteur de puissance est par dérivation.	Assurez-vous que le réducteur de puissant soit correctement réglé et que le siège de dérivation ne fuit pas
	Buse inadéquate ou usée Assurez-vous que la buse concorde au débit et à la pression de la pompe. Si la buse est usée, remplacez-la
	Soupapes ou garniture d'étanchéité usées	Remplacez les soupapes ou la garniture d'étanchéités
La jauge à pression fluctue	Soupapes usées ou bloquées par des corps étrangers	Nettoyez ou remplacez les soupapes
	Garniture d'étanchéité usée Remplacez la garniture d'étanchéité
Faible pression	Buse usée Remplacez avec une buse d'une dimension adéquate
	T/M du moteur bas Augmentez le T/M du moteur à 3 400
	Fuite d'air dans la plomberie d'entrée	Démontez, rescellez et réassemblez
