FOIRE AUX QUESTIONS - GA-MA790X-DS4 GIGABYTE

Comment installer correctement le GIGABYTE GA-MA790X-DS4 ?

Assurez-vous de bien suivre le manuel d'installation fourni. Commencez par installer le processeur, puis la RAM, et enfin la carte mère dans le boîtier. Connectez tous les câbles d'alimentation et de données selon les instructions.

Que faire si la carte mère ne s'allume pas ?

Vérifiez que tous les câbles d'alimentation sont correctement connectés, y compris le connecteur 24 broches et le connecteur CPU. Assurez-vous également que l'interrupteur d'alimentation du boîtier est en position 'ON'.

Comment mettre à jour le BIOS de la GA-MA790X-DS4 ?

Téléchargez la dernière version du BIOS sur le site Web de GIGABYTE. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au menu du BIOS. Utilisez l'outil Q-Flash pour effectuer la mise à jour.

Quels sont les problèmes de compatibilité avec la RAM ?

La GA-MA790X-DS4 prend en charge la RAM DDR2 jusqu'à 1066 MHz. Vérifiez que votre RAM est compatible avec ces spécifications et que vous avez installé les modules dans les bons emplacements pour le mode double canal.

Comment résoudre les problèmes de surchauffe ?

Assurez-vous que le ventilateur du processeur est correctement installé et fonctionne. Vérifiez également la circulation de l'air dans le boîtier et envisagez d'ajouter des ventilateurs supplémentaires si nécessaire.

Pourquoi mon système ne détecte-t-il pas le disque dur ?

Vérifiez que le câble SATA est bien connecté à la fois à la carte mère et au disque dur. Accédez au BIOS pour voir si le disque est détecté. Si ce n'est pas le cas, essayez un autre port SATA ou un autre câble.

Comment résoudre les problèmes de son sur la GA-MA790X-DS4 ?

Vérifiez que les pilotes audio sont correctement installés. Accédez au gestionnaire de son dans Windows pour vous assurer que le bon périphérique de lecture est sélectionné. Vérifiez également les connexions des haut-parleurs.

Est-ce que la GA-MA790X-DS4 prend en charge les processeurs AMD récents ?

Cette carte mère prend en charge les processeurs AMD de la série AM2/AM2+ et AM3. Vérifiez la compatibilité des modèles de processeurs sur le site Web de GIGABYTE.

MODE D'EMPLOI GA-MA790X-DS4 GIGABYTE

• La série d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de referencia.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.

• Avant d'installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'insteller les apparêls, assurez-vous d'éteindre les apparêls et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les apparêls et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

Installation Du Proceseur Et Ventilateur Du Proceseur

A. Installation d'un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

• Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.
b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut soit automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

• Type B:

Poussez le levier A (le plus pres du symbole «□») vers le bas et l'extérieur du socket pour l'ouvir. Puis poussez le levier B (le plus pres du symbole «□») vers le bas et l'extérieur du socket et souveze- le. Appuyez doucement sur le levier A pour permettre à la plaque de mainient de monter. Ouvrez la plaque de mainient.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.
A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repousseze le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de mainient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de mainient pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous reférer au manuel d'utilisation.

B. Installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucément le processeur. Assurez-vous que les broches du processeurs'adaptent parfaitement dans leurs troux.
B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en BAISSANT le levier du support et en le verrouillant dans la position de blocage.

CPU Socket
Broche 1

• Ne faites pas entre le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protégé la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abordmettreune fine couche de pate de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).
C-2 Reliez le cable du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN)itué sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Etape

2 Installation De La Mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalément dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Etape

3 Préparation Du Boîtier Et Installation D'un Bloc D'alimentation

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côts et le dessus du casier afin d'insteller le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boitier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boitier utilisé.

Pour etre sur qu'une puissance suffisante puisse etre delivrée a voitre système,l'utilisation d'une alimentation de bonnqueilité est recommande. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entrainer une instability du système ou l'incapacité du système à etre lancé.

Installation De La Carte Mère

Retirez le bouclier d'Entrée/sortie original de l'arrête du boîtier et remplacez-le par le bouclier d'Entré/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide les vis.

Bouchier Entrée/Sortie (I/O)

Installation D'une Carte D-extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrêté du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrêté du boîtier à l'aide d'une vis.

Avant d'acheter une carte d'extension, vérifie la longueur de la carte, en vous assurant qu'elle est adaptée à votre boitier.
Assurez-vous que carte d'extension est complètement enforcée dans la fente.

Installation Des Apparels Ide Et Sata

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boitier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un lecteur optique

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boitier et fixez-le à l'aide de vis.

Installation d'un disque dur

• Un connecteur de carte mère IDE peut connecter jusqu'à deux apparéils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos apparéils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

Connexion Des Câbles Aux Connecteurs Internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc.
7-2 Attachez le module du panneau avant (different selon la conception du boitier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boitier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tete du panneau avant

Emplacements de broche A :

Emplacements de broche B :

MSG:DEL Message/Marche/Veille

PWR: DEL de marche

PW:Commande marche/arret

SPEAK: Haut-parleur

HD: DEL d'activité du disque dur

RES:Commandede réinitialisation

Cl: En-tete d'instructions du chassin

(Remarque)

Les emplacements de broche du panneau avant peuvent être différentes de chaque individues sur le schéma. Consultez le mode d'emploi de la carte mère pour couvert l'emplacement réel des broches.

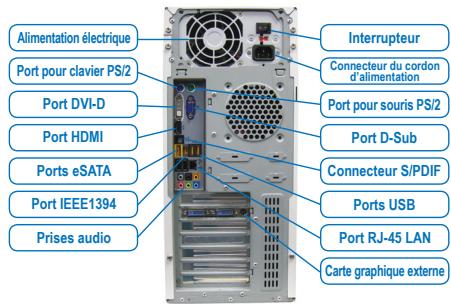

Connexion des péripériques

Panneau arrête du boitier

Une fois que vous avez terminé les étapes ci-dessus, reliez les apparciels périphériques à l'ordinateur, comme le clavier, la souris, le monitueur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
