GA-MA790X-DS4 - Placa madre GIGABYTE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa base
Marca	GIGABYTE
Modelo	GA-MA790X-DS4
Chipset	AMD 790X / SB600
Socket del procesador	Socket AM2+/AM2
Procesadores compatibles	AMD Phenom II/ Phenom / Athlon / Sempron
Tipo de memoria	DDR2 1066/800/667 MHz
Número de ranuras de memoria	4 x DDR2 DIMM, hasta 16 GB
Ranuras de expansión	2 x PCI Express 2.0 x16, 2 x PCI Express x1, 2 x PCI
Almacenamiento	6 x SATA 3Gb/s (SB600), 1 x IDE ATA-133
Audio	Realtek ALC888 8 canales HD Audio
Red	Realtek RTL8111B Gigabit Ethernet
Puertos USB	4 x USB 2.0 (traseros), 8 x USB 2.0 (mediante cabezales)
Puertos IEEE 1394	2 x IEEE 1394a (1 trasero, 1 cabezal)
Puertos de vídeo	No (se requiere tarjeta gráfica dedicada)
Conectores traseros	1 x PS/2 ratón, 1 x PS/2 teclado, 1 x salida óptica S/PDIF, 6 x conector de audio, 1 x RJ45, 4 x USB 2.0, 1 x IEEE 1394a
Factor de forma	ATX (305 mm x 244 mm)
Alimentación requerida	ATX 24 pines + 4 pines CPU
BIOS	AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.4
Mantenimiento y limpieza	Aspirado suave con aire comprimido, evitar líquidos
Seguridad	Descargas electrostáticas (ESD): usar pulsera antiestática
Piezas de repuesto y reparabilidad	Condensadores, conectores I/O, batería CMOS CR2032

Preguntas frecuentes - GA-MA790X-DS4 GIGABYTE

¿Qué procesadores son compatibles con la GA-MA790X-DS4?

Esta placa base soporta procesadores AMD para socket AM2+/AM2, incluyendo las series Phenom II, Phenom, Athlon y Sempron. Verifique la BIOS para las últimas compatibilidades.

¿Qué tipo de memoria RAM usar?

La placa base soporta memoria DDR2 a 1066/800/667 MHz, hasta 16 GB máximo con 4 ranuras DIMM. Use módulos no ECC.

¿Cómo instalar el procesador AMD en esta placa?

Levante la palanca del socket de la CPU, alinee el pin 1 (triángulo) del procesador con el triángulo en el socket, inserte suavemente la CPU, luego baje la palanca para bloquear.

¿Puedo usar una tarjeta gráfica moderna en esta placa?

Sí, tiene dos ranuras PCI Express 2.0 x16 compatibles con tarjetas gráficas modernas (incluyendo PCIe 3.0, que funcionará en modo 2.0). Preste atención al espacio en la caja.

¿Cómo conectar el panel frontal de la caja?

Use el cabezal F_PANEL en la placa base. Consulte el manual para el pinout exacto (LED de encendido, botón de power, reset, etc.). Las ubicaciones pueden variar según la caja.

¿Qué fuente de alimentación se recomienda?

Se recomienda una fuente de alimentación de calidad de al menos 500W, especialmente con una tarjeta gráfica potente. La placa base requiere un conector ATX de 24 pines y un conector de CPU de 4 pines.

¿Cómo restablecer la BIOS?

Apague el ordenador, desconecte el cable de alimentación, retire la pila CMOS (CR2032) durante 30 segundos, luego vuelva a colocarla. También puede usar el puente CLR_CMOS (consulte el manual).

¿Qué puertos SATA están disponibles?

El chipset SB600 proporciona 6 puertos SATA 3Gb/s (SATA II). Puede conectar discos duros y unidades ópticas. Hay un puerto IDE adicional para dispositivos antiguos.

¿Puedo usar un SSD NVMe?

No, esta placa base no tiene ranura M.2 nativa. Puede usar un adaptador PCIe x4 a M.2, pero la BIOS puede no arrancar desde él (limitación de la época).

¿Cómo actualizar la BIOS?

Descargue la última versión del sitio GIGABYTE, póngala en una memoria USB FAT32, luego use la utilidad Q-Flash en la BIOS (tecla Fin al inicio).

MANUAL DE USUARIO GA-MA790X-DS4 GIGABYTE

• El proceso de instalación puede variar dependiendo del tipo de CAJA y dispositivos realizados. Las instrucciones de instalación que aparecen a continuación son de aplicación paraordenadores de,) GIGABYTE ysolea modo de referencia.
• Consulte el manual de usuario incluido para Obtener asignaciones detalladas sobre la placama madre.
• Antes de instalar los dispositivos, asegúrese de que Sean compatibles con los conectores del ordinador.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordinador. Desconecte el cable de alimentación de la toma de corriente para evitar dañar los dispositivos y los componentes del sistema.
• Coloque la ordinador sobre una superficie estable para evaporar que movimientos bruscos Causeu un instalacion incorrecta.

Instalación del procesador y del ventilador del procesador

A. Instalación de un procesador Intel (omitá este paso si la placá base Tiene una CPU integradha)

A-1 Consulte las siguientes instrucciones basadas en las specifications de la CPU:

• Tipo A:

Levante completeness la palance del zocalo de la CPU y la plac metálica de energia también se levantarà.

a. Si la tapa del zócalo de protección está sujeta al zócalo de la CPU, quītela primero.
b. Si la tapa protectora del zócalo está sujeta a la placà de energia metalíca, no la quite en este momento. La tapa del zócalo puede desprénderse de la placà de energia automatistically durante el periodo de reengarce de la palanca après de insertar la CPU.

• Tipo B:

Presione la palanca A (la más cercana a lamarca "C") hacía abajo desplazándola del zócalo para liberarla. Presione la palanca B (la más cercana a lamarca "B") hacía abajo desplazándola del zócalo y levántela. Presione suavamente la palanca A para levantar la chapa metálica. Levante la chapa.

A-2 Sostenga el procesador con los dedos pulgar e indices. Alinee lamarca de la clavija 1 del procesador (triángulo) con la esquina de la clavija 1 del socket del procesador (o pueda alinear las muescas del procesador con las muescas de alineación del socket) e inserte con cuidado el procesador.
A-3 Una vez que el procesador seswanae insertado en forma correcta, vuela a instalar la cubierta de proteccion y bajo la palanca del socket del procesador y colóquela en la posicion de bloqueo.

Cuando la tipo B está correctamente insertada, vuelva a colocar con cuidado la placá metálica. A continuación, asegure la palanca B debajo de su lengüeta de retencion. La chapa del zócalo podra desprenderse durante el proceso de sujeción de la palanca. Finalmente, asegure la palanca A debajo de su lengüeta de sujeción para completar la instalación de la CPU.

Para Obtener instrucciones detalladas sobre como instalar la CPU, consulte el manual del usuario.

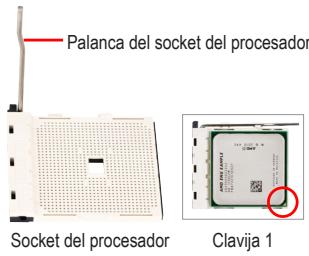

B. Instalación del procesador AMD (omita este bajo si la placá base Tiene una CPU integrada)

B-1 Levante por completeness la palianca del socket del procesador. Alinee la clavija 1 del procesador (marca con un triángulo(PCPO) con la marca con un triángulo en el socket del procesador e inserte con cuidado el procesador en el socket. Asegürese de que las clavjas del procesador encajen en forma correcta en los orificios.
B-2 Una vez que el procesador seswanae insertado bajo en el medio del socket, presione hacaa abajo con un dedo en el medio del procesador y baje la palance del socket del procesador y colóquela en la posicion de bloqueo.

• No utilise la fuerza para insertar el procesador en el socket del procesador. El procesador no encajará si se enquirytra orientado en forma incorrecta. S Si está fuera el caso, reajuste la orientación del procesador.
• NO toque los contactos del zócalo. Para proteger el zócalo del procesador, vuelva a colocar ahora la cubierta protectora del zócalo cuando la instalación del procesador

C. Instalación del ventilador del procesador

C-1 Antes de instalar el ventilador del procesador, Coloque primero una capa finala de pasta disipadora de calor sobre la superficie del procesador. Luego, instale el ventilador (consulte el manual de instalacion del ventilador del procesador).
C-2 Conecte el cable del ventilador del procesador al conector "CPU_FAN" uricado en la placama madre a fin de que el ventilador pueda funcional de forma correcta y evaporar que occurra un recalentamento del procesador.

Instalación De Los Modulos De Memorias

Observe la orientación del modulo de memoria. Abra las piezas de sujeción de plástico ubicadas en ambos lados de la ranura de memoria. Coloque el modulo de memoria en la ranura. Como se indica en laImagen ubicada a la izquierda, colque los dedos sobre el borde superior de la memoria, presione hacer abajo la memoria e insertela verticalmente en la ranura de memoria. Las piezas de sujeción de plástico quedarán encajadas en su lugar y sujetando al modulo de memoria cuando este se encontrar colocado de forma correcta.

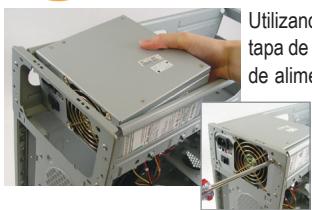

Preparación de la caja e instalación de la fuente de alimentación

Utilizando la caja GIGABYTE como ejemplo, retire los paneles laterales y la tapa de la caja con el fin de instalar la fuente de alimentacion. Coloque la fuente de alimentacion en el lugar correcto del gabinete y asegúrela con tornillos. La instalacion y colocacion de la fuente de alimentacion可以选择 variar según el tipo de caja realizada.

Para asegurar que se suministe al sistemas la calidad de energia adequada, se recomienda la utilizacion de una fuente de alimentacion de buena calidad. Si se utilize una fuente de alimentacion que no proportionscna la energia necessaria, el resultado podria ser un systema inestable o que no coulda ser iniciado.

Paso

4

Instalación De La Placa Madre

Extraiga el panel de proteccion de las I/O (entradas/salidas) original ubicada en la parte trasera de la caja y reemplacela por el panel de conexiones de la placama madre. Coloque la placama madre Dentro de la caja encajandola con el hueco descubierto I/O (de entradas y salidas). Alinee los orificios de los tornillos de soporte de la placama madre con los orificios de soporte de la caja. Sujete la placama madre en su lugar con tornillos.

Protector de E/S

Paso

5 Instalación De Una Tarjeta De Expansion

Tarieta gratica PCI Express

Busque una ranura de expansión que sea compatible con la tarjeta y retire la tapa de la ranura ubicada en el panel trasero de la caja. Luego, inserte la tarjeta de expansión en la ranura. Asegure el soporte de la tarjeta de expansión al panel trasero del de la caja utilizing un tornillo.

Antes de adquirir una tarjeta de expansión, verifique la longitud de la tarjeta para asegurarse de que pueda ser colocada en el la caja.
Asegürese de que la tarjeta de expansión quede insertada por completo en la ranura.

Paso

6

Instalación De Los Dispositivos IDE Y SATA

Instalación de una unidad optica

6-1 Instale sus unidades opticas, como unidades de DVD-ROM y CD-ROM.

Extraiga la tapa frontal para unidades de 5,25" ubicada en la parte delantera de la caja. Instale launidad optica en el espacio para unidades de 5,25" y sujétela con tornillos.

Instalacion de una unidad de disco duro

6-2 Instale sus unidades de discosuros IDE y SATA.

Instale launidad de disco duro en el空間 para unidades de disco duro ubicadas bajo el centro de la caja y asegúrela con tornillos.

• Se pueda conectar hasta dos dispositivos IDE en un conector IDE de la placma madre. Antes de realizar la instalacion, compruebe la configuracion de los jumpers (principal y secundario) de los dispositivos IDE.
• Si se instalía más de un disco duro, acceda al BIOS Setup (Configuración del BIOS) del sistemas para建立起 la secuencia de inizio de los discos duros.

Conexión De Los Cables A Los Conectores Internos

7-1 Conecte los cables en los conectores y conexiones internas de la placama madre, incluidos los conectores IDE/SATA, audio del panel frontal, USB, IEEE 1394, etc.
7-2 Conecte el modulo del panel frontal (diferente segun el diseño de la caja y compuesto por un indicator de encendido,indicador de actividad de disco duro, altavoces,interruptor de reinicio,interruptor de encendido/apagado,etc.) de la caja a la conexión (F PANEL) ubicada en la placamaudre.

Cabcera del panel frontal

Asignaciones de clavijas A:

Asignaciones de clavijas B:

MSG:LED de mensajes/encendido/suspension

PWR: LED de encendido

PW: Interruptor de encendido/apagado SPEAK: Altavoces

HD:LED deactividad de disco duro

RES: Interruptor de reinicio

CI: Header de intrusion al chasis

(Note) Las asignaciones de clávijas para el header del panel frontal peuvent ser distinctas según el modelo. Consulte el manual de usuario de la lista base para Obtener información sobre las asignaciones de clávijas actuales.

Conexión de periféricos

Panel trasero del gabinete

Una vez que se hayan completado这些东西,
conectar los dispositivos periféricos al ordinador,
dispositivos como el teclado, el ratón, el monitor, etc. Luego, conectar la alimentación, encienda el sistemas e instale todo el software Neededo.

Instalacao de una unidade optica

6-2 Instale as unidades de disco ríodo IDE e SATA.
Introduza a unidad de disco ríodo num dospartmentos disponibleis e fixe-a com a ajuda de parafusos.

Instalacao de una unidade de disco rigido

integrovanym procesorem)

B-1 Zcela zvednete páčku patice procesoru. Zorientujte kolík 1 procesoru (značka malého trojúhelníku) se značkou trojúhelníku na patici procesoru a opatrné zasuţne procesoru do patice. Kolíky procesoru se musí zcela zasunout do príslušnych otvorů.
B-2 Jakmile je procesor správné zorientován v patici, položte prst na střed procesoru, sklopte páčku patice a zajistěte v plné zamknuté poloze.

Patrice procesoru
Kolik 1

CAUTION

C. Instalace chladice procesoru
