GA-990FXA-UD7 - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Ordinateur de bureau
Composant principal	Processeur (CPU)
Installation CPU	Manuelle avec levier et plaque de charge
Type de socket CPU	Non précisé
Refroidissement CPU	Ventirad ou système de refroidissement compatible
Matériel de montage	Levier de fixation et plaque de charge métallique
Alignement CPU	Marquage triangle sur le CPU et encoches d'alignement
Précautions d'installation	Débrancher alimentation, éviter secousses
Compatibilité	Selon spécifications de la carte mère
Manuel d'installation	Inclus et recommandé
Type de levier	Levier A et levier B pour fixation
Manipulation CPU	Tenir avec pouce et index
Protection socket	Cache protecteur amovible
Recommandation sécurité	Éteindre et débrancher avant installation
Surface d'installation	Surface stable pour éviter vibrations

FOIRE AUX QUESTIONS - GA-990FXA-UD7 GIGABYTE

Quels types de processeurs sont compatibles avec la carte mère GIGABYTE GA-990FXA-UD7 ?

La carte mère GIGABYTE GA-990FXA-UD7 est compatible avec les processeurs AMD AM3+ et AM3.

Comment mettre à jour le BIOS de la GA-990FXA-UD7 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site de GIGABYTE, puis utilisez l'utilitaire Q-Flash dans le BIOS pour effectuer la mise à jour.

Quels types de mémoire RAM sont pris en charge par cette carte mère ?

La GA-990FXA-UD7 prend en charge la mémoire DDR3 jusqu'à 2400 MHz (OC) et peut accueillir jusqu'à 32 Go de RAM.

La carte mère prend-elle en charge le SLI et le CrossFire ?

Oui, la GIGABYTE GA-990FXA-UD7 supporte à la fois la technologie SLI de NVIDIA et CrossFire d'AMD.

Comment résoudre un problème de démarrage avec la GA-990FXA-UD7 ?

Vérifiez les connexions d'alimentation, assurez-vous que la RAM et le processeur sont correctement installés et testez avec un minimum de composants (alimentation, carte mère, processeur, RAM).

Où puis-je trouver les pilotes pour la GA-990FXA-UD7 ?

Les pilotes peuvent être téléchargés depuis le site officiel de GIGABYTE dans la section support de la carte mère GA-990FXA-UD7.

Comment configurer le RAID sur la GA-990FXA-UD7 ?

Pour configurer le RAID, accédez au BIOS, activez le mode RAID dans les paramètres SATA, puis utilisez le menu de configuration RAID lors du démarrage.

Quel est le format de la carte mère GIGABYTE GA-990FXA-UD7 ?

La GA-990FXA-UD7 est au format ATX.

Quels ports USB sont disponibles sur cette carte mère ?

La GA-990FXA-UD7 dispose de plusieurs ports USB 3.0 et USB 2.0, y compris des ports à l'arrière et des en-têtes internes.

Est-il possible d'overclocker cette carte mère ?

Oui, la GA-990FXA-UD7 est conçue pour l'overclocking avec un support avancé dans le BIOS pour ajuster les tensions et les fréquences.

Quelle est la garantie de la GA-990FXA-UD7 ?

La garantie pour la carte mère GIGABYTE GA-990FXA-UD7 est généralement de 3 ans, mais cela peut varier selon le revendeur.

MODE D'EMPLOI GA-990FXA-UD7 GIGABYTE

• La séquence d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.
• Avant d'installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

Installation Du Processeur Et Ventilateur Du Processeur

A. Installation d'un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

- Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.
b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

- Type B:

Poussez le levier A (le plus près du symbole «□^») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole «⊖») vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintient de monter. Ouvrez la plaque de maintient.

Le levier A

Le levier B

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.
A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintient pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

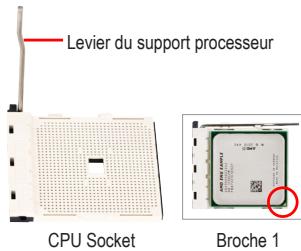

B. Installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeurs'adaptent parfaitement dans leurs trous.
B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage.

Levier du support processeur CPU Socket Broche 1

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).
C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Etape

2 Installation De La Mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Etape

3 Préparation Du Boîtier Et Installation D'un Bloc D'alimentation

En utilis retirez to d'alimen

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour être sûr qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

Etape

4 Installation De La Carte Mère

Retirez le bouclier d'Entrée/sortie original de l'arrière du boîtier et remplacez-le par le bouclier d'Entré/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide les vis.

Bouclier Entrée/Sortie (I/O)

Etape

5 Installation D'une Carte D'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

• Avant d'acheter une carte d'extension, vérifiez la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier.
• Assurez-vous que carte d'extension est complètement enfoncée dans la fente.

Etape

6 Installation Des Appareils Ide Et Sata

Installation d'un lecteur optique

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couvercle de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifiez les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la séquence de lancement du disque dur.

Etape

7

Connexion Des Câbles Aux Connecteurs Internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc.
7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F_PANEL) de la carte mère.

En-tête du panneau avant
Emplacements de broche A :

+MSG- +PW- +SPEAK- 2 +HD- -RES+ NC

Emplacements de broche B :

MSG : DEL Message/Marche/Veille
PWR : DEL de marche
PW: Commande marche/arrêt
SPEAK: Haut-parleur
HD: DEL d'activité du disque dur
RES: Commande de réinitialisation
CI : En-tête d'instructions du châssis

(Remarque) Les emplacements de broche du panneau avant peuvent être différentes de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour trouver l'emplacement réel des broches.

Etape

8

Connexion des périphériques

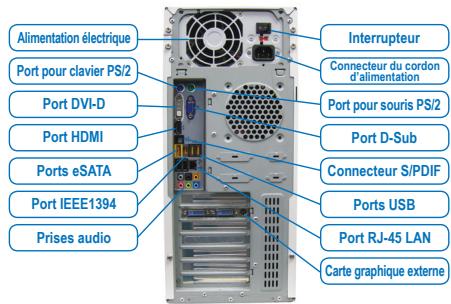

Panneau arrière du boîtier

Alimentation électrique Port pour clavier PS/2 Port DVI-D Port HDMI Ports eSATA Port IEEE1394 Prises audio Interrupteur Connecteur du cordon d'alimentation Port pour souris PS/2 Port D-Sub Connecteur S/PDIF Ports USB Port RJ-45 LAN Carte graphique externe

Une fois que vous avez terminé les étapes ci-dessus, reliez les appareils périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
