MUTINE EVOLUTION 32 KW - Chaudière à granulés CHAPPEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à granulés de bois
Puissance	32 kW
Alimentation	Granulés de bois
Rendement énergétique	Supérieur à 90%
Dimensions approximatives	Largeur : 60 cm, Hauteur : 120 cm, Profondeur : 70 cm
Poids	300 kg
Compatibilités	Compatible avec systèmes de chauffage central
Fonctions principales	Chauffage, production d'eau chaude sanitaire
Système de contrôle	Contrôle numérique avec thermostat intégré
Entretien et nettoyage	Nettoyage régulier du cendrier et des échangeurs de chaleur
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Système de sécurité intégré, protection contre la surchauffe
Informations générales	Garantie de 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - MUTINE EVOLUTION 32 KW CHAPPEE

Comment démarrer le CHAPPEE MUTINE EVOLUTION 32 KW ?

Pour démarrer le CHAPPEE MUTINE EVOLUTION 32 KW, ouvrez le robinet de gaz, assurez-vous que l'alimentation électrique est raccordée, puis appuyez sur le bouton d'allumage. Attendez quelques secondes pour que le brûleur s'active.

Que faire si le poêle ne s'allume pas ?

Vérifiez d'abord que le gaz est bien ouvert et que l'alimentation électrique est fonctionnelle. Si le problème persiste, consultez le manuel pour réinitialiser le système ou contactez un technicien agréé.

Quelle est la capacité de chauffage du CHAPPEE MUTINE EVOLUTION 32 KW ?

Le CHAPPEE MUTINE EVOLUTION 32 KW a une capacité de chauffage d'environ 32 kW, ce qui est adapté pour chauffer des espaces allant jusqu'à 300 m² en fonction de l'isolation.

Comment entretenir le poêle ?

Il est recommandé de nettoyer le poêle au moins une fois par an, en vérifiant l'état des conduits de fumée, le brûleur et le système d'alimentation en gaz. Pensez à faire appel à un professionnel pour l'entretien complet.

Que faire en cas de fuite de gaz ?

En cas de fuite de gaz, arrêtez immédiatement l'alimentation en gaz, ouvrez les fenêtres pour aérer, et évacuez les lieux. Contactez les services d'urgence ou un professionnel qualifié.

Comment régler la température du poêle ?

La température peut être réglée à l'aide du thermostat intégré. Tournez le bouton de réglage jusqu'à atteindre la température désirée.

Quelle est la consommation énergétique du CHAPPEE MUTINE EVOLUTION 32 KW ?

La consommation énergétique dépend de l'utilisation, mais le poêle a une efficacité énergétique élevée, permettant une utilisation optimale du combustible.

Que faire si le poêle émet de la fumée ?

Si le poêle émet de la fumée, vérifiez que les conduits de fumée ne sont pas obstrués et que le tirage est correct. Si le problème persiste, contactez un professionnel.

Le poêle peut-il fonctionner sans électricité ?

Non, le CHAPPEE MUTINE EVOLUTION 32 KW nécessite une alimentation électrique pour fonctionner, même s'il utilise du gaz comme source de chaleur.

Quelle est la garantie du produit ?

Le CHAPPEE MUTINE EVOLUTION 32 KW est généralement couvert par une garantie de 2 ans. Vérifiez les conditions spécifiques auprès de votre revendeur.

MODE D'EMPLOI MUTINE EVOLUTION 32 KW CHAPPEE

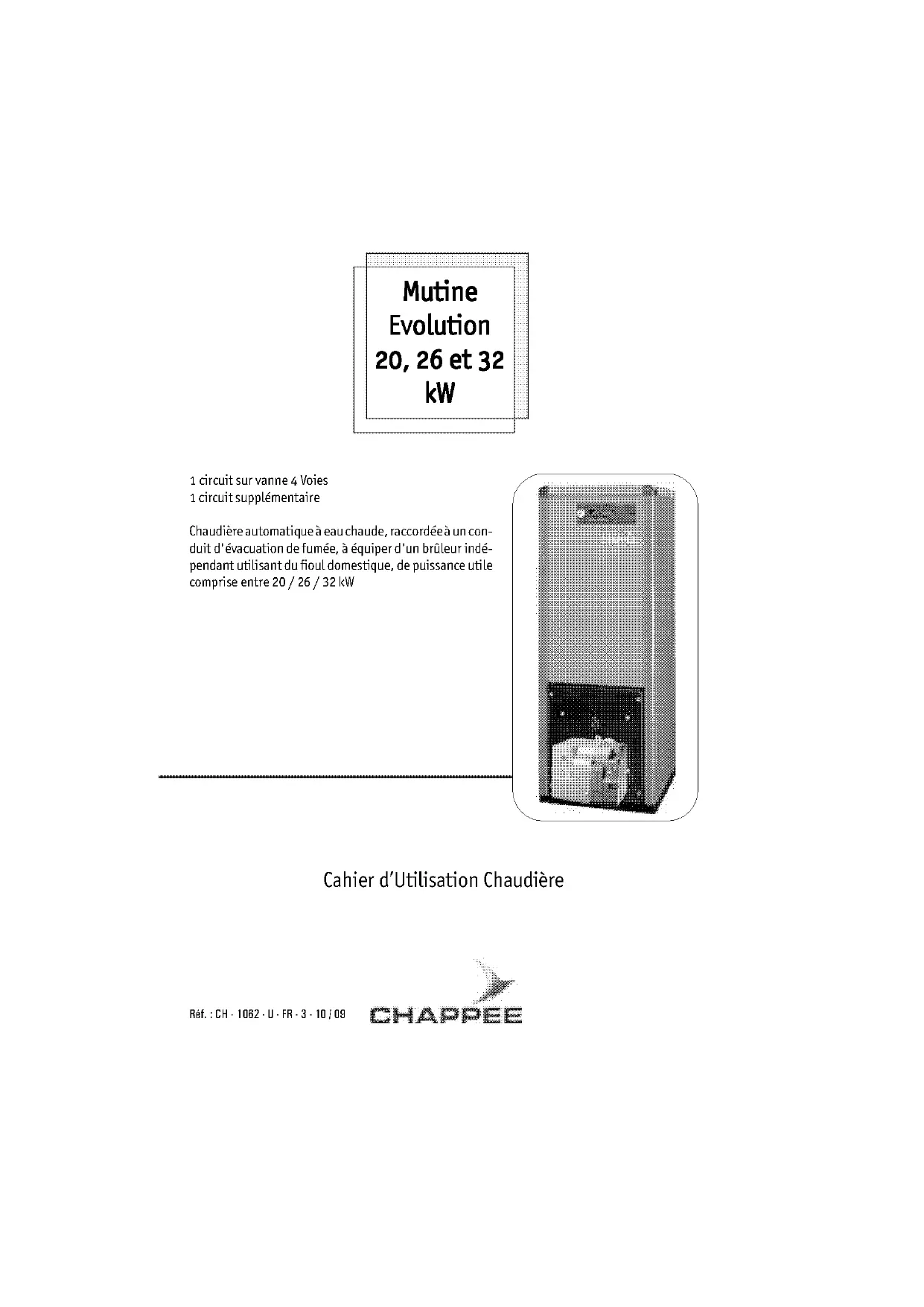

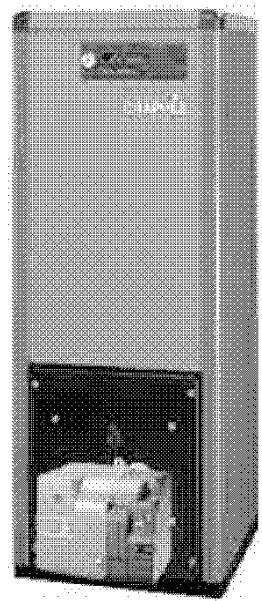

Mutine Evolution 20, 26 et 32 kW

1 circuit sur vanne 4 voies, 1 circuit supplémentaire.

Chaudière automatique à eau chaude, raccordée à un conduit d'évacuation de fumée, à air d'un brûleur indépendant utilisant du fioul domestique, de puissance utile comprise entre 20 / 26 / 32 kW.

Cahier d'Utilisation Chaudière

1. Généralités

BAXI rejette toute responsabilité pour les dommages résultant de travaux non exécutés conformément à la présente notice et/ou par un professionnel qualifié.

1.1 Remplissage

Remplir le circuit sanitaire avant le circuit de chauffage.

• Remplissage du circuit sanitaire

Ouvrir le robinet d'arrivée d'eau sanitaire et purger la canalisation en ouvrant les robinets d'utilisation.

Nous rappelons que pour une pression d'eau de ville supérieure à 7 bar, la canalisation d'amenée d'eau doit être munie d'un détendeur efficace et qu'un groupe de sécurité normalisé NF taré à 7 bar doit être monté quelle que soit la pression de l'eau de ville.

• Qualité de l'eau pour la production d'eau chaude sanitaire

En accumulation, il faut tenir compte de la qualité de l'eau.

Au-dessus de 30°F de dureté, nous conseillons l'emploi d'un appareil anti-tartre.

• Remplissage du circuit de chauffage et de la chaudière

Purger tous les points hauts du circuit de chauffage et refermer successivement les différentes vis de purge dès que l'eau a atteint leur niveau.

Le capuchon du purgeur automatique, normalement monté sur le départ de la chaudière, doit rester desserré de façon à assurer une purge permanente pendant le remplissage.

Pression mini à froid : 0,8 bar.

Vérifier la présence d'une soupape de sécurité tarée à 3 bar et d'un vase d'expansion.

• Qualité de l'eau pour le circuit de chauffage

Éviter l'emploi d'eau calcaire qui peut entartrer la chaudière. La notice technique de l'accord inter-syndical du 2 juillet 1969 précise, entre autres, que si le TH, ou titre hydrotimétrique, est supérieur à 15° français, le remplissage de la chaudière doit être prévu avec de l'eau adoucie.

1.2 Vérifications préalables

Lors de la première mise en service de la saison ou après un arrêt prolongé :

• S'assurer que le plein d'eau a été effectué et vérifier l'étanchéité générale. Remettre éventuellement de l'eau et purger tous les points hauts, jusqu'à obtenir un léger écoulement d'eau. Vérifier le dégagement du conduit de fumées.
• Contrôler l'étanchéité de la trappe de ramonage. S'assurer du verrouillage du brûleur.
• S'assurer que la cuve contient assez de fioul pour noyer la crépine et que les vannes d'alimentation et de retour du combustible sont ouvertes. Remplir de fioul la canalisation d'aspiration du brûleur.
• Vérifier que la chaudière est en besoin de chauffage (thermostat de régulation ou régulation en option).
• Sens de rotation de la pompe : indiqué par les flèches situées sur la pompe.

1.3 Protection antigel

Si la chaudière ne fonctionne pas l'hiver, il faut protéger la chaudière et l'installation, soit en vidangeant complètement, soit en utilisant, au remplissage, un produit antigel de qualité spéciale pour chauffage central, soit, ce qui est moins recommandé, en laissant l'installation fonctionner au ralenti (température ambiante : 5 à 8°C) ; en effet, une température trop basse nuit à la bonne conservation de votre mobilier, de votre habitation et vous oblige à vidanger également toute votre installation sanitaire sans oublier les siphons de tous vos appareils.

Fonctionnement

Important : toute intervention sur la chaudière entraîne obligatoirement sa mise hors tension en ouvrant l'interrupteur général du tableau de la chaufferie.

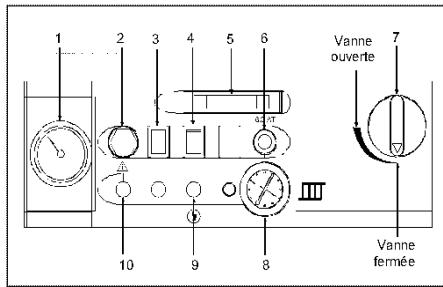

2.1 Tableau de commande

1 Thermomètre de chaudière : Indique la température de l'eau de la chaudière. 2 Thermostat de régulation chaudière : Régule la température de l'eau de la chaudière (plage de 55°C à 90°C). L'augmentation de la température suit la croissance de l'index. 3 Voyant de sécurité chaudière (rouge) : Allumé lors du déclenchement du thermostat de sécurité chaudière (4) dû à la montée anormale de la température de l'eau de chaudière. Le brûleur est arrêté. 4 Thermostat de sécurité chaudière : Coupe le brûleur si l'eau de la chaudière atteint 110 °C. Avant de réarmer le thermostat, il est nécessaire d'examiner les causes de l'anomalie. Le réarmement est manuel, il s'effectue en dévissant le capuchon puis en appuyant sur le bouton. 5 Voyant de mise sous tension (orange) : Allumé lorsque la chaudière est sous tension. Éteint lorsque la chaudière n'est plus sous tension ou lorsque le fusible de sécurité est coupé.

6 Interrupteur MARCHE - ARRÊT :

• Sur O - Arrêt total de la chaudière (brûleur et pompe de chauffage),
• Sur I - Marche / Arrêt du brûleur sous contrôle des organes de régulation.

7 - Interrupteur marche pompe :

• Sur O - Arrêt ne tourne pas.
• Sur I - Marche du chauffage, la pompe de chauffage tourne en permanence (voir fonctionnement avec régulation).

1 Thermomètre 2 Thermostat chaudière 3 Voyant de sécurité rouge 4 Thermostat de sécurité 5 Voyant de mise sous tension 6 Interrupteur Marche-Arrêt 7 Interrupteur MARCHE POMPE 8 Fusible 6,3 A 9 Commande manuelle de vanne 4 voies 10 Manomètre (option)

2.2 Mise en service

La chaudière est mise sous tension par l'interrupteur général mural (non fourni).

• Placer l'interrupteur (6) MARCHE - ARRET sur I.
• 'eau de départ vers les radiateurs en positionnant la manette (9) de la vanne de mélange (à fermer en été).
• a chaudière et de l'eau sanitaire à l'aide du thermostat de régulation chaudière.
• Placer l'interrupteur Marche pompe (7) : Sur O en ÉTÉ, Sur I en HIVER.
• Régulation : consulter la notice de la régulation.
• aucune régulation : réglage de la vanne mélangeuse manuellement (9).

3.1 Chaudière

Vérifier la pression de l'eau au manomètre (mini 1 bar) et, le cas échéant, rétablir le niveau normal. Ne procéder à l'opération que lorsque l'installation est froide. Si des remplissages fréquents sont nécessaires, c'est qu'il existe une fuite ; dans ce cas, prévenir l'installateur. Ne jamais puiser de l'eau sur le circuit de chauffage.

Ramonage :

Il est recommandé également de profiter d'un temps très doux pour éteindre la chaudière pendant quelques heures afin de procéder au ramonage de celle-ci comme indiqué ci-dessous :

• Brûleur arrêté, alimentation en courant coupée à l'interrupteur général, ouvrir la porte brûleur et déposer les optimiseurs de carneaux.
• Nettoyer les parois des carneaux, à l'aide de la brosse en introduisant celle-ci dans chaque carneau.
• Nettoyer les parois de la chambre de combustion et évacuer les suies et dépôts solides éventuels.

Nota : avec une brosse en nylon, le ramonage doit se faire à froid. Le ramonage terminé, replacer correctement les optimiseurs dans les carneaux et FERMER HERMÉTIQUEMENT LA PORTE BRÛLEUR.

3.2 Brûleur

Comme tout ensemble mécanique, le brûleur doit faire l'objet d'un entretien régulier dans le but d'éviter les incidents et de maintenir une efficacité élevée pour un prix d'exploitation optimum.

Se reporter à la notice spécifique livrée avec le brûleur.

TOUS LES SIX MOIS ET DÈS LA FIN DE LA SAISON DE CHAUFFE, FAIRE PROCÉDER À L'ENTRETIEN DU BRÛLEUR.

3.3 Préparateur ECS

La consommation de cette anode est fonction de la qualité de l'eau, un contrôle est obligatoire au moins tous les 2 ans.

Contrôle :

• démonter le dessus (rep. 17) voir page 8,
• retirer le calorifuge supérieur,
• débrancher le câble de mise à la masse de l'anode,
• mettre en série un ampèremètre (résistance interne < 10 Ω) entre l'anode et le câble de mise à la masse.

Pour un courant mesuré :

> 1 mA : anode bonne, < 1 mA : anode à vérifier régulièrement, < 0,1 mA : l'anode est à changer.

Démontage de l'anode :

• vidanger le haut du réservoir de 5 litres,
• débrancher le câble de mise à la masse de l'anode,
• dévisser les vis de fixation de la trappe de visite,
• Changer l'anode si nécessaire (couple de serrage 15 Nm).

Remontage :

Monter un joint d'étanchéité neuf (rep. 8), remettre la trappe de visite en place, serrer les vis progressivement dans l'ordre : 1/2 - 3/4 - 5/6, raccorder impérativement le câble de mise à la masse de l'anode.

Conseils pour faire durer votre plein de fioul

• Faire ajuster la puissance de la chaudière à la puissance réelle des radiateurs installés.
• Faire ramoner la chaudièr .
• Faire contrôler les réglages du brûleur pour obtenir un pourcentage de CO₂ élevé dans les fumées.
• Régler la vanne mélangeuse en fonction de la température extérieure afin d'éviter de surchauffer les radiateurs.

Nous conseillons l'installation d'une régulation :

Exemple : thermostat d'ambiance qui agit sur la pompe de chauffage ou régulation d'ambiance avec action sur la vanne mélangeuse motorisée.

5 incidents de fonctionnement

Aucunvoyant n'estallumé	• Vérifier que l'interrupteur général de la chaufferie est fermé etque le fusible de sécurité est en bon état;• Vérifier s'il y a du courant sur la ligne.
Le brûleur ne démarpepas	• Vérifier s'il y a du courant.• Vérifier le raccordement du brûleur (connecteur normalisé).
Levoyant du brûleur est allumé (Autres incidentsvoir notice d'installation §8)	• Appuyer sur le bouton de réarmement du brûleur pour remettre en marche le brûleur.• Attention : ce bouton n'agit que plusieurs secondes après l'arrêt du brûleur.• Vérifier qu'il y a suffisamment de fioul dans la citerne.• Vérifier que les vannes d'alimentation sont ouvertes.• Si le défaut se produit, appeler votre installerateur.
Levoyant de sécuritéchaudière (rouge) est allumé	• Il indique que le thermostat de sécurité de la chaudière a déclanché.Pour le réenclancher, dévisser le capuchon et appuyer sur lebouton central.• Vérifier que la pompe de chauffage est en marche.• Avores avoir vérifier s'il y a de l'eau dans la chaudière, vérifier lapurge du circuit d'eau chaudière.• Si le défaut se produit, appeler votre installerateur.
Si un incident non signalé ci-dessus se produit, faites appel à un appel a un spécialiste.

• Appuyer sur le bouton de réarmement du brûleur pour remettre en marche le brûleur. Attention : ce bouton n'agit que plusieurs secondes après l'arrêt du brûleur.
• Vérifier qu'il y a suffisamment de fioul dans la citerne.
• Vérifier que les vannes d'alimentation sont ouvertes. Si le défaut se reproduit, appeler votre installateur.
