MUTINE EVOLUTION 26 KW - Chaudière à granulés CHAPPEE - Notice d'utilisation et mode d'emploi gratuit

Marque	CHAPPEE
Modèle	MUTINE EVOLUTION 26 KW
Type de produit	Chaudière à granulés
Puissance utile	26 kW
Alimentation	Électrique 230 V / 50 Hz (tableau de commande)
Plage de température de l'eau de chaudière	55 °C à 90 °C
Température de sécurité maximale	110 °C (déclenchement du thermostat de sécurité)
Pression de remplissage minimale	0,8 bar à froid
Soupape de sécurité	3 bar (tarée)
Vase d'expansion	Intégré (vérifier présence)
Fonctions principales	Chauffage central et production d'eau chaude sanitaire
Tableau de commande	Avec thermomètre, thermostat de régulation, voyants de sécurité et marche/arrêt
Entretien - Ramonage	Au moins deux fois par saison de chauffe, à froid avec brosse nylon
Entretien - Brûleur	Tous les six mois, faire procéder à l'entretien par un professionnel
Entretien - Anode de protection	Contrôle obligatoire au moins tous les 2 ans ; remplacer si courant < 0,1 mA
Protection antigel	Vidange complète ou utilisation d'antigel spécial chauffage central
Sécurité - Thermostat de sécurité	Coupe le brûleur à 110 °C, réarmement manuel
Sécurité - Fusible	6,3 A sur tableau de commande
Qualité de l'eau	TH < 30°F pour ECS ; eau adoucie si TH > 30°F pour chauffage
Informations générales	Installation par professionnel qualifié ; respecter les consignes de sécurité

FOIRE AUX QUESTIONS - MUTINE EVOLUTION 26 KW CHAPPEE

Comment remplir le circuit de chauffage de la chaudière MUTINE EVOLUTION 26 KW ?

Avant de remplir, purger tous les points hauts du circuit. Ouvrir le robinet de remplissage et attendre que l'eau s'écoule par les purges. Refermer les purges dès que l'eau atteint leur niveau. La pression à froid doit être d'au moins 0,8 bar. Ne pas dépasser 3 bar.

Comment remettre en marche la chaudière après un arrêt prolongé ?

Vérifier que le circuit est rempli et purgé, que le conduit de fumées est dégagé, que la trappe de ramonage est étanche et que le brûleur est verrouillé. S'assurer que la cuve de combustible contient assez de granulés pour noyer la crépine et que les vannes sont ouvertes. Mettre la chaudière sous tension et placer l'interrupteur Marche/Arrêt sur I.

Que faire si le voyant de sécurité rouge est allumé ?

Le voyant rouge indique que le thermostat de sécurité (110°C) a déclenché. Pour réarmer, dévisser le capuchon et appuyer sur le bouton central. Avant cela, vérifier que la pompe de chauffage fonctionne et qu'il y a de l'eau dans la chaudière. Si le défaut persiste, contacter un installateur.

Comment entretenir le brûleur de la chaudière ?

L'entretien du brûleur doit être effectué par un professionnel tous les six mois et dès la fin de la saison de chauffe. Se reporter à la notice spécifique livrée avec le brûleur. Un entretien régulier maintient l'efficacité et évite les incidents.

À quelle fréquence faut-il ramoner la chaudière ?

Le ramonage est recommandé au moins deux fois par saison de chauffe. Il doit être effectué à froid, après avoir coupé l'alimentation électrique. Ouvrir la porte du brûleur, retirer les optimiseurs et nettoyer les carneaux avec une brosse en nylon. Replacer correctement les optimiseurs et refermer hermétiquement la porte.

Comment contrôler l'anode de protection du préparateur ECS ?

Le contrôle est obligatoire au moins tous les 2 ans. Démonter le dessus du préparateur, retirer le calorifuge, débrancher le câble de masse de l'anode et brancher un ampèremètre en série. Si le courant mesuré est inférieur à 0,1 mA, l'anode doit être changée. Pour le remplacement, vidanger 5 litres, dévisser la trappe et remplacer l'anode avec un couple de 15 Nm.

Comment protéger la chaudière du gel en hiver ?

Si la chaudière ne fonctionne pas en hiver, deux solutions : soit vidanger complètement l'installation, soit utiliser un antigel spécial chauffage central au remplissage. Une autre option est de laisser fonctionner au ralenti avec une température ambiante de 5 à 8°C.

Que faire si la chaudière ne s'allume pas (aucun voyant allumé) ?

Vérifier que l'interrupteur général de la chaufferie est fermé et que le fusible de sécurité (6,3 A) est en bon état. S'assurer que la ligne électrique est sous tension. Si le problème persiste, contacter un professionnel.

Quelle est la pression d'eau recommandée pour le circuit chauffage ?

La pression minimale à froid est de 0,8 bar. En fonctionnement, elle peut monter jusqu'à environ 2 bar. Si la pression dépasse 3 bar, la soupape de sécurité se déclenche. Des remplissages fréquents indiquent une fuite ; prévenir l'installateur.

Comment régler la température de l'eau de chauffage ?

La température de l'eau de chaudière se règle via le thermostat de régulation (plage 55°C à 90°C). Tourner la manette pour augmenter ou diminuer la température. Pour la température de départ vers les radiateurs, utiliser la vanne mélangeuse (manette 9). En été, fermer la vanne mélangeuse.

MODE D'EMPLOI MUTINE EVOLUTION 26 KW CHAPPEE

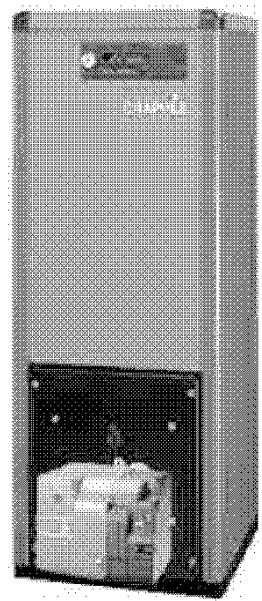

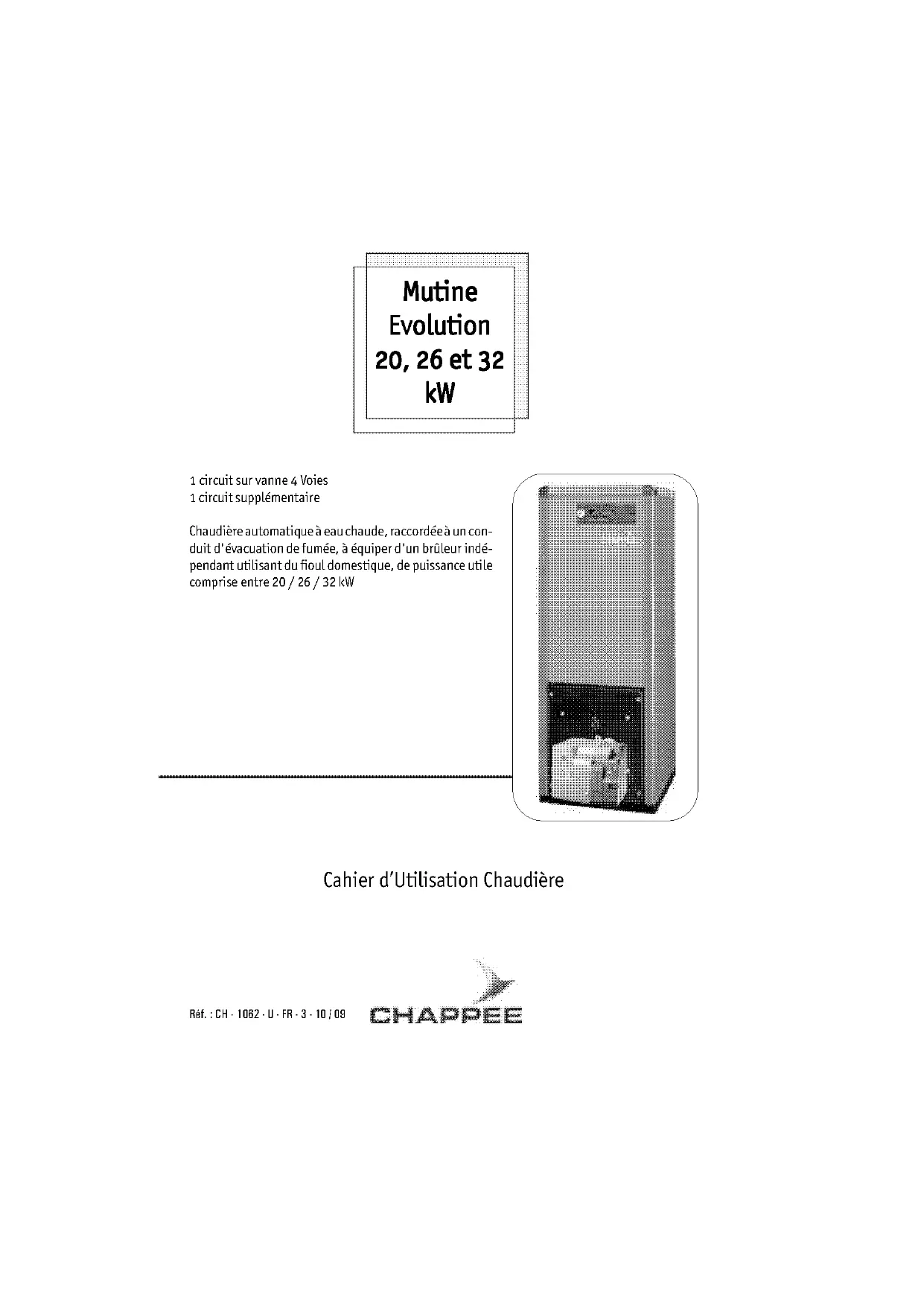

Mutine evolution 20, 26 et 32 kw

1 circuit sur vanne 4 voies 1 circuit supplémentaire

Chaudière automatique à eau chaude, raccordée à un conduit d'évacuation de fumée, aérien d'un brûleur indépendant utilisant du fioul domestique, de puissance utile comprise entre 20/26/32 kW

Cahier d'Utilisation Chaudière

1 GENERALITES

"BAXI rejette toute responsabilité pour les dommages résultant de travaux non exécutés conformément à la présente notice et/ou par un professionnel qualifié".

1.1 Remplissage

Remplir le circuit sanitaire avant le circuit chauffage.

• Remplissage du circuit sanitaire

Ouvrir le robinet d'arrivée d'eau sanitaire et purger la canalisation en ouvrant les robinets deuisage.

Nous rappelons que pour une pression d'eau de ville supérieure à 7 bar, la canalisation d'approvisionnement d'eau doit être munie d'un détendeur efficace et qu'un groupe de sécurité normalisé NF taré à 7 bar doit être monté quel que soit la pression de l'eau de ville.

• Qualité de l'eau pour la production d'eau chaude sanitaire

En accumulation, il faut tenir compte de la qualité de l'eau.

Au-dessus de 30°F de dureté, nous conseillons l'emploi d'un appareil anti-tartre.

• Remplissage du circuit chauffage et de la chaudière

Purger tous les points hauts du circuit chauffage et refermer successivement les différentes vis de purge dès que l'eau a atteint leur niveau.

Le capuchon du purgeur automatique normalement monté sur le départ de la chaudière doit rester desserré de façon à assurer une purge permanente pendant le remplissage.

Pression mini à froid : 0,8 bar.

Vérifier la présence d'une soupape de sécurité arrimée à 3 bar et d'un vase d'expansion.

• Qualité de l'eau pour le circuit chauffage

Eviter l'emploi d'eau calcaire qui peut entarter la chaudière. La notice technique de l'accord inter-syndical du 2 juillet 1969 précise, entre autres, que si le TH, ou titre hydrométrique, est supérieur à français, le remplissage de la chaudière doit être prévu avec de l'eau adoucie.

1.2 Vérifications préalables

Lors de la première mise en service de la saison ou après un arrêt prolongé :

• S'assurer que le plein d'eau a été effectué et vérifier l'étanchéité générale. Remettre éventuellement de l'eau et purger tous les points hauts, jusqu'à obtenir un léger écoulement d'eau. Vérifier le dégagement du conduit de fumées.
• Contrôler l'étanchéité de la trappe de ramonage. S'assurer du verrouillage du brûleur.
• S'assurer que la cuve contient assez de fioul pour noyer la crépine et que les vannes d'alimentation et de retard du combustible sont ouvertes. Remplir de fioul la canalisation d'aspiration du brûleur.
• Vérifier que la chaudière est en besoin de chauffage (thermostat de régulation ou régulation en option)
• Sens de rotation de la pompe : indiqué par les flèches situées sur la pompe.

1.3 Protection antigel

Si la chaudière ne fonctionne pas l'hiver, il faut protégérer la chaudière et l'installation, soit en vidangeant complètement ou en utilisant, au remplissage, un produit antigel de qualité spéciale pour chauffage central, soit, ce qui est moins, en laissant l'installation fonctionner au ralenti (température ambiente : 5 à 8°C); en effet, une température trop BASSE nuit à la bonne conservation de votre mobilier, de votre habitation et vous oblige à vidanger également toute votre installation sanitaire sans outilier les siphons de tous vos appareils.

2 Fonctionnement

Important : toute intervention sur la chaudière entraîne obligatoirement sa mise hors tension en ouvrant l'interrupteur général du tableau de la chaufferie.

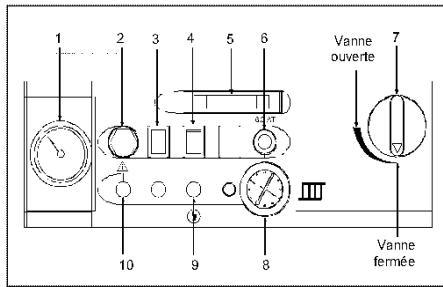

2.1 Tableau de commande

1 Thermomètre de chaudière: Indique la température de l'eau de la chaudière, 2 Thermostat de régulation chaudière: Régule la température de l'eau de la chaudière (plage de 55°C à 90°C). L'augmentation de la température suit la croissance de l'index, 3 Voyant de sécurité chaudière (rouge): Allumé lors du déclenchement du thermostat de sécurité chaudière (4) du à la montée anormale de la température de l'eau de chaudière. Le brûleur est arrêté, 4 Thermostat de sécurité chaudière: Coupe le brûleur si l'eau de la chaudière atteint 110 °C. Avant de réarmer le thermostat, il est nécessaire d'examiner les causes de l'anomalie. Le réarmement est manuel, il s'effectue en dévissant le capuchon puis en appuyant sur le bouton. 5 Voyant de mise sous tension (orange): Allumé lorsque la chaudière est sous tension. Éteint lorsque la chaudière n'est plus sous tension ou lorsque le fusible de sécurité est coupé.

6 Interrupteur MARCHE - ARRET :

• Sur O - Arrêt total de la chaudière (brûleur et pompe chauffage),
• Sur I - Marche / Arrêt du brûleur sous contrôle des organes de régulation,

Interrupteur marche pompe :

• Sur O - Arrêt du chauffage, la pompe chauffage ne tourne pas,
• Sur I - Marche du chauffage, la pompe chauffage tourne en permanence (voir fonctionnement avec régulation)

1 Thermomètre 2 Thermostat chaudière 3 Voyant de sécurité rouge 4 Thermostat de sécurité 5 Voyant de mise sous tension 6 Interrupteur Marche-Arrêt 7 Interrupteur MARCHE POMPE 8 Fusible 6,3 A 9 Commande manuelle de vanne 4 voies 10 Manomètre (option)

2.2 Mise en service

La chaudière est mise sous tension par l'interrupteur général mural (non fourni).

• Placer l'interrupteur (6) MARCHE - ARRET sur I,
• Régler la température de l'eau de départ vers les radiateurs en positionnant la manette 9 de la vanne de mélange (à fermer en ETE),
• Régler la température de la chaudière et de l'eau sanitaire à l'aide du thermostat de régulation chaudière,
• Placer l'interrupteur Marche pompe (7) : Sur O en ETE Surlen HIVER
• Régulation : consulter la notice de la régulation.
• aucune régulation : réglage de la vanne mélangeuse manuellement (9).

3.1 Chaudière

Vérifier la pression de l'eau au manomètre (mini 1 bar) et, le cas échéant, rétablir le niveau normal. Ne procéder à l'opération que lorsque l'installation est froide. Si des remplissages fréquents sont nécessaires, c'est qu'il existe une fuite; dans ce cas, prévenir l'installateur. Ne jamais puiser de l'eau sur le circuit de chauffage.

Ramonage:

Il est recommandé également de profiter d'un temps très doux pour être indred la chaudière pendant quelques heures afin de proceur au ramonage de celle-ci comme indiqué ci-dessous :

• Brûleur arrêté, alimentation en courant coupée à l'interrupteur général, ouvrir la porte brûleur et déposer les optimiseurs de carreaux.
• Nettoyer les parois de carneaux, à l'aide de la brosse en introduisant celle-ci dans chaque carneau.
• Nettoyer les parois de la chambre de combustion et évacuer les suies et dépôts solides éventuels.

Nota : avec une Brosse en nylon, le ramonage doit se faire à froid. Le ramonage terminé, replacer correctement les optimiseurs dans les orifices et FERMER HERMÉTIQUÉMENT LA PORTE BRULEUR.

3.2 Brûleur

Comme tout ensemble mécanique, le brûleur doit faire l'objet d'un entretien régulier dans le but d'éviter les incidents et de maintenir une efficacité élevée pour un prix d'exploitation optimum.

Se reporter à la notice spécifique livrée avec le brûleur.

TOUS LES SIX MOIS ET DES LA FIN DE LA SAISON DE CHAUFFE. FAIRE PROCEDER A L'ENTRETIEN DU BRULEUR.

3.3 Préparateur ECS

La consommation de cette anode est fonction de la qualité de l'eau, un contrôle est obligatoire au moins tous les 2 ans.

- Contrôle :

• démonter le dessus (rep. 17), voir page 8,
• retirer le calorifuge supérieur,
• débrancher le câble de mise à la masse de l'anode, -mettre en série, un ampere-mètre (résistance interne < 10W), entre l'anode et le câble mise à la masse.

Pour un courant mesuré :

>1 mA : anodeonne, < 1 mA : anodeonnembamàverifier régulièrement, < 0,1 mA : l'anode est à changer.

- Démontage de l'anode :

• vidanger le haut du réservoir 5 litres,
• débrancher le câble de mise à la masse de l'anode,
• dévisser les vis de fixation de la trappe de visite,
• changer l'anode si nécessaire (couple de serrage 15 Nm).

- Remontage :

monter un joint d'étanchéité neuf (rep. 8), - remettre la trappe de visite en place, serrer les vis progressivement dans l'ordre: 1/2 - 3/4 - 5/6, - raccorder impérativement le câble de mise à la masse de l'anode.

Conseils pour faire durer votre "plein de fioul

• Faire ajuster la puissance de la chaudière à la puissance réelle des radiateurs installés.
• Faire ramoner la chaudière au moins deux fois pendant la saison de chauffe.
• Faire contrôler au moins deux fois pendant la saison de chauffe les réglages du brûleur pour obtenir un pourcentage de CO_2 élevé dans les fumées.
• Régler la vanne mélangeuse en fonction de la température extérieure afin d'éviter de surchauffer les radiateurs.

Nous conseillons l'installation d'une régulation :

Exemple : Thermostat d'ambiance qui agit sur la pompe chauffage ou régulation d'ambiance avec action sur la vanne mélangeuse motorisée.

5 Incidents de fonctionnement

Aucunvoyant n'estallumé	• Vérifier que l'interrupteur général de la chaufferie est fermé etque le fusible de sécurité est en bon état;• Vérifier s'il y a du courant sur la ligne.
Le brûleur ne démarpepas	• Vérifier s'il y a du courant.• Vérifier le raccordement du brûleur (connecteur normalisé).
Levoyant du brûleur est allumé (Autres incidentsvoir notice d'installation §8)	• Appuyer sur le bouton de réarmement du brûleur pour remettre en marche le brûleur.• Attention : ce bouton n'agit que plusieurs secondes après l'arrêt du brûleur.• Vérifier qu'il y a suffisamment de fioul dans la citerne.• Vérifier que les vannes d'alimentation sont ouvertes.• Si le défaut se produit, appeler votre installerateur.
Levoyant de sécuritéchaudière (rouge) est allumé	• Il indique que le thermostat de sécurité de la chaudière a déclanché.Pour le réenclancher, dévisser le capuchon et appuyer sur lebouton central.• Vérifier que la pompe de chauffage est en marche.• Avores avoir vérifier s'il y a de l'eau dans la chaudière, vérifier lapurge du circuit d'eau chaudière.•Si le défaut se produit, appeler votre installerateur.
Si un incident non signalé ci-dessus se produit, faites appel à un appel a un spécialiste.

• Appuyer sur le bouton de réarmement du brûleur pour remettre en marche le brûleur. ATTENTION: ce bouton n'agit que plusieurs secondes après l'arrêt du brûleur.
• Vérifier qu'il y a suffisamment de fioul dans la citerne.
• Vérifier que les vannes d'alimentation sont ouvertes. Si le défaut se reproduit, appeler votre installateur.
