DEMODULATEUR ANALOGIQUE ORIGINAL BOX 1.2 - Demodulateur analogique METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Décodeur satellite analogique
Nombre de chaînes	400 canaux
Entrée	1 entrée IF
Audio	Stéréo
Sorties	3 péritels
Fréquence commutation	22 kHz
Positionneur	Intégré
Type de modulation	Analogique
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Télécommande	Incluse
Compatibilité TV	Non précisé
Langues disponibles	Non précisé
Fonctions supplémentaires	Non précisé

FOIRE AUX QUESTIONS - DEMODULATEUR ANALOGIQUE ORIGINAL BOX 1.2 METRONIC

Comment brancher le METRONIC DEMODULATEUR ANALOGIQUE ORIGINAL BOX 1.2 ?

Pour brancher le démodulateur, connectez le câble d'antenne à l'entrée 'Antenne In' et le câble de sortie à votre téléviseur via l'entrée 'A/V Out'. Assurez-vous que l'appareil est correctement alimenté.

Pourquoi je ne reçois pas de signal ?

Vérifiez que le câble d'antenne est correctement connecté et que l'antenne est orientée dans la bonne direction. Assurez-vous également que votre démodulateur est bien alimenté et que le téléviseur est sur la bonne source d'entrée.

Comment effectuer une recherche de chaînes ?

Accédez au menu principal de votre démodulateur, sélectionnez 'Recherche de chaînes', puis choisissez 'Recherche automatique'. L'appareil commencera à analyser les signaux disponibles.

Le son est décalé par rapport à l'image, que faire ?

Essayez de redémarrer le démodulateur. Si le problème persiste, vérifiez les connexions audio et vidéo et assurez-vous que le téléviseur est configuré sur le bon mode d'entrée.

Comment réinitialiser le démodulateur aux paramètres d'usine ?

Pour réinitialiser le démodulateur, accédez au menu 'Configuration', sélectionnez 'Réinitialiser' et confirmez l'action. Cela effacera toutes vos préférences et chaînes enregistrées.

Le démodulateur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de brancher le démodulateur sur une autre prise pour voir si le problème persiste.

Comment mettre à jour le firmware du démodulateur ?

Visitez le site Web de METRONIC pour télécharger la dernière mise à jour du firmware. Suivez les instructions fournies pour transférer la mise à jour sur une clé USB et l'installer via le menu du démodulateur.

Puis-je utiliser ce démodulateur avec une antenne intérieure ?

Oui, le METRONIC DEMODULATEUR ANALOGIQUE ORIGINAL BOX 1.2 peut être utilisé avec une antenne intérieure. Assurez-vous que l'antenne est de bonne qualité et bien positionnée pour capter le signal.

Y a-t-il une garantie sur le produit ?

Oui, le METRONIC DEMODULATEUR ANALOGIQUE ORIGINAL BOX 1.2 est généralement couvert par une garantie d'un an. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI DEMODULATEUR ANALOGIQUE ORIGINAL BOX 1.2 METRONIC

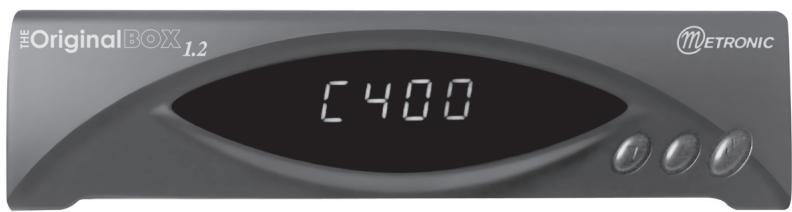

Démodulateur satellite analogue

400 canaux

1 entrée IF

Stereo

3 péritels

22kHz

Positionneur intégré

Avant-propos

Nos vous remercions d'avoir choisi un produit Metronic™ et sommes persuadés qu'il vous donnera entière satisfaction. L'installation d'un ensemble motorisé ne pose aucun problème à condition de respecter à la lettre les 13 étapes de montage (A à M). En cas de problème, cherchez la réponse à votre question page 30.

• Que votre parabole doit être orientée vers le sud, en évitant les obstacles (arbres, cheminées, lignes EDF...).
• Que votre équipement (TV/magnétoscope) doit être PAL/SECAM et muni d'une entrée péritel.
• Qu'il n'est possible de regarder qu'une seule chaîne satellite à la fois par démodulateur.
• Qu'il est nécessaire de posséder un décodeur pour les chaînes cryptées (Canal+...) et un terminal numérique pour toutes les chaînes émises en numérique (en clair ou non).
• Les démodulateurs doivent être installés à l'abri de l'humidité et des projections d'eau, ils doivent être installés dans un endroit aéré, éloignés de toute source de chaleur, et ne pas être superposés avec d'autres appareils type magnétoscope, TV...
• Conformément à la norme EN 60065, nous vous rappelons que l'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures, et qu'aucun objet rempli de liquide, tel que des vases, ne doit être placé sur l'appareil ou à sa proximité.
• Voiture démodulateur contient des composants sous haute tension. Ne jamais ouvrir l'appareil.

Dans les pages de cette notice, les textes soulignés de attention l’attention sur des causes fréquentes de problème. Redoublez de vigilance lors de la lecture de ceux-ci.

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par leur distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Sommaire

1-CONSEILS GENÉRAUX D'INSTALLATION 4 2-INSTALLATION EN RECEPTION FIXE 7 3- INSTALLATION D'UN KIT MOTORISÉ (avec moteur 450907) 8 4 - DESCRIPTION DU DÉMODULATEUR 20 5 - DESCRIPTION DE LA TELECOMMANDE 21 6-PERSONNALISERVOTREPROGRAMMATION 22

Touche LNB 22 Touche VIDEO 23 Touche AUDIO 24 Touche ROTOR 24 Fonctions complémentaires 26

7 - EXAMPLE DE PROGRAMMATION 27 8- UTILISATION AVEC UN MAGNETOSCOPE 28 9- UTILISATION AVEC UN TERMINAL NUMÉRIQUE 29 10-CARACTERISTIQUES ELECTRIQUES DU DEMODULATEUR 29 11-EN CAS DE PROBLÉME 30 BON DE GARANTIE 32 EN CAS DE RETOUR 33 QUESTIONNAIRE QUALITE 35 GUIDESCHAINES 37

Éléments nécessaires :

1 Parabole 2 Visserie / Fixation 3 Bras d'offset 4 LNB universal 5 Mât ou bras de déport Ø minimum recommandé : 40mm 6 Démodulateur analogue avec télécommande 7 TV PAL/SECAM 8 Cordon péritel 21 broches câblées 9 Fiches "F"

En plus, pour un système motorisé :

• un moteur DiSEqC 1.2 (réf. 450907)
• du câble + 2 fiches “F”

A - Montage de la parabole

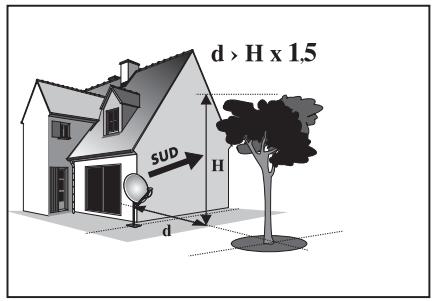

Choisissez un emplacement avec vue dégagée vers le sud et assurez-vous que la fixation est stable et verticale.

En cas d'obstacle inévitable, respectez la règle des distances schématisée ci-dessus.

L'installation sur cheminée, bien que possible quand il n'y a pas d'autres solutions, n'est pas recommandée.

Fixation et assemblage :

Pour l'assemblage de la parabole, reportez-vous à la notice fournie dans le sachet de visserie. Manipulez la parabole avec précaution car le pourtour peut s'avérer coupant.

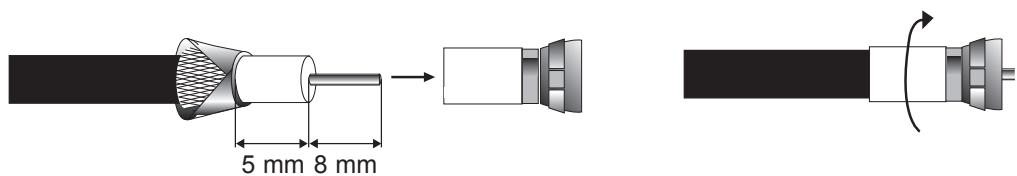

B - montage des FICHES f sur le cable

La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale.

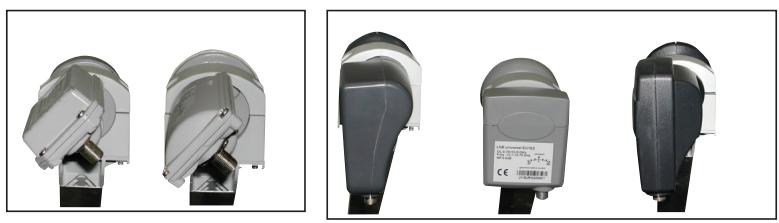

C - montage de la tête LNB

Le LNB doit être positionné verticalement (le câble part verticalement).

La fiche F n’étant pas étanche, veillez à isoler correctement le LNB avec de la pâte spéciale ou un manchon d’isolation. À défaut, vous pouvez utiliser du gel silicone. Les LNB mal isolés (scotch, shatterton...) ou pas isolés du tout ne sont pas couverts par la garantie Metronic.

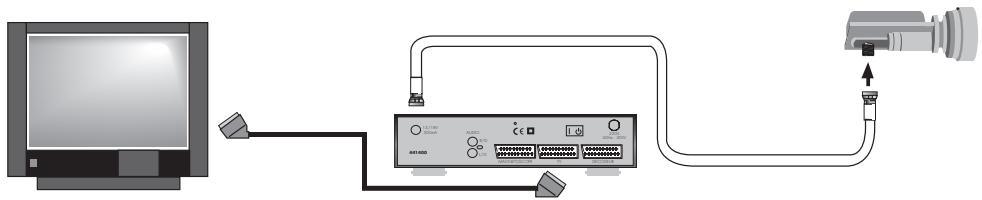

D - Branchements

Reliez le LNB à l'entrée IF IN du démodulateur.

Reliez le démodulateur au téléviseur à l'aide d'un cordon péritel 21 broches câblées.

A - CALAGE / orientation de la parabole

• Lisez l'intégralité du paragraphe 1 : Conseils généraux d'installation (page 4).
• Allumez le démodulateur sur la chaîne 1 (affichage C 01).
• De la neige apparait sur l'écran de la télévision, sinon voir note 11 page 31.
• Mettez la parabole en position verticale, dirigée approximativement vers le SUD.
• Inclinez la parabole de vers l'arrière (environ 2 cm sur le haut de la parabole).
• Faites tourner la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 20 à 25 secondes tout en surveillant le téléviseur.
• Si vous n'obtenez pas l'image de TF1, inclinez de nouveau la parabole de (cela vous fait au total ) et recommencez le même balayage.
• Procédez ainsi par pas de jusqu'à l'obtention de l'image de TF1.
• Une fois la meilleure image obtenue, serrez définitivement les boulons.
• Pour visualiser les autres chaînes programmées du même satellite, il vous suffit d'utiliser les touches « CH » ou taper le numéro de la chaîne sur la télécommande.

B - Réglage de la CONTRE polarisation du LNB

• Mettez le démodulateur sur la chaîne que vous recevez le moins bien.
• Faites tourner la tête dans son support de manière à optimiser la qualité de l'image.
• Vissez définitivement tous les écrous.

Pour capter un autre satellite, procédez de la même manière en sélectionnant sur le démodulateur une chaîne du satellite désiré (voir le guide des chaînes en fin de notice page 37).

3 - Installation d'un KIT motorisé (MOTEUR 450907)

Cette notice vous indique comment installer un ensemble motorisé avec le moteur ref 450907. Une telle installation nécessite des opérations, tant sur le moteur que sur le récepteur satellite (démodulateur).

Afin d'alléger la lecture de cette procédure, nous l'avons écrite en deux parties. La première décrit les opérations répétitives qu'il faut faire avec le démodulateur. Dans la deuxième partie, ces opérations seront simplement citées et repérées par un renvoi.

1 - Mettre le récepteur sur la chaine de référence d'un satellite

Tapez le numéro de la chaîne de référence du satellite considéré (ex. pour Hotbird, tapez 100)

Tableau 1: chaînes de référence

Satellite	Position	N° chaîne	Chaîne	freq / pol / audio
Atlantic Bird 3	5°W	1	TF1	12690 / V / 5,80M
Astra 19	19,2°E	20	Eurosport	11259 / V / 7,02M
Hot Bird	13°E	100	TV5	11322 / V / 6,60M
Eutelsat W2	16°E	89	RTM1	10972 / V / 6,60M
Türksat 1C	42°E	140	Ciné 5	11006 / V / 6,65M
Hispasat 1A	30°W	139	Ema RTV	12591 / H / 7,20S

2 - Aller dans le menu diseqc 1.2

Appuyez sur la touche ROTOR. Des appuis successifs font défiler les différents sous-menus :

1x Rotor

S-xx Affiche le numéro de satellite en cours

2x ROTOR

Pour régler la butée électronique Est

3x Rotor

Pour régler la butée électronique Ouest

4x Rotor

CALP Pour recaler les positions satellite

5x (ROTOR)

LIOF Pour désactiver les butées électroniques

6x Rotor

PSET Pour réinitialiser le moteur.

3 - Remise à zéro du moteur

• Appuyez 6 fois sur la touche ROTOR, PSET s'affiche
• Pendant l'affichage de PSET, appuyez sur la touche 0.
• PSET clignote, patientez une minute.

Appuyez sur la touche ROTOR. S-xx s'affiche, xx étant le numéro de satellite en cours (ex : S-04 pour HotBird).

Pendant l'affichage du numéro de satellite, pressez et maintenez la touche VOL → L'afficheur indique d'abord -1 puis ---], le moteur tourne vers l'Ouest. Relâchez la touche VOL → pour stopper le moteur.

Pour faire tourner le moteur vers l'Est, utilisez la touche « VOL ».

5 - Rotation pas-à-pas

Appuyez sur la touche ROTOR. S-xx s'affiche, xx étant le numéro de satellite en cours (ex : S-04 pour HotBird).

Pendant l'affichage du numéro de satellite, pressez brièvement la touche VOL. L'afficheur indique -3 puis revient au numéro de satellite. Le moteur a tourné d'un pas vers l'Ouest.

Pour faire tourner le moteur vers l'Est, utilisez la touche « VOL ».

6 - Attribuer un numéro à un satellite

Le démodulateur est livré pré-programmé, avec un numéro attribué à chacun des satellites utiles. Vous ne devez changer cette numérotation qu'en cas d'extrême nécessité, ce qui ne peut arriver qu'avec certains terminaux numériques utilisés en parallèle.

Appuyez 3 fois sur la touche LNB, S-xx s'affiche. Avec les touches « VOL», CHOISSES le numero de satellite que vous souhaitez attribuer au satellite en cours.

Appuyez sur MEM avec une pointe de stylo, l'afficheur clignote.

7 - Mémoriser la position d'un satellite

Pendant l'affichage du numéro de satellite (ex S-01), appuyez sur la touche MEM avec une pointe de stylo, l'afficheur clignote.

Si vous appuyez sur MEM alors que l'afficheur indique le numéro de chaine (C 01), l'afficheur clignote, mais la position du satellite ne sera pas mémorisée.

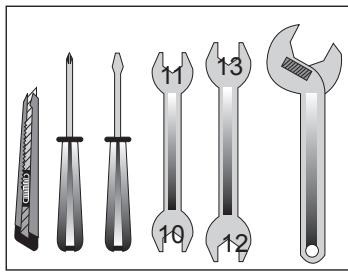

B - Éléments et outils nécessaires

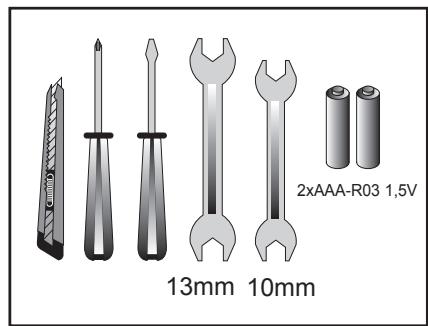

Outils

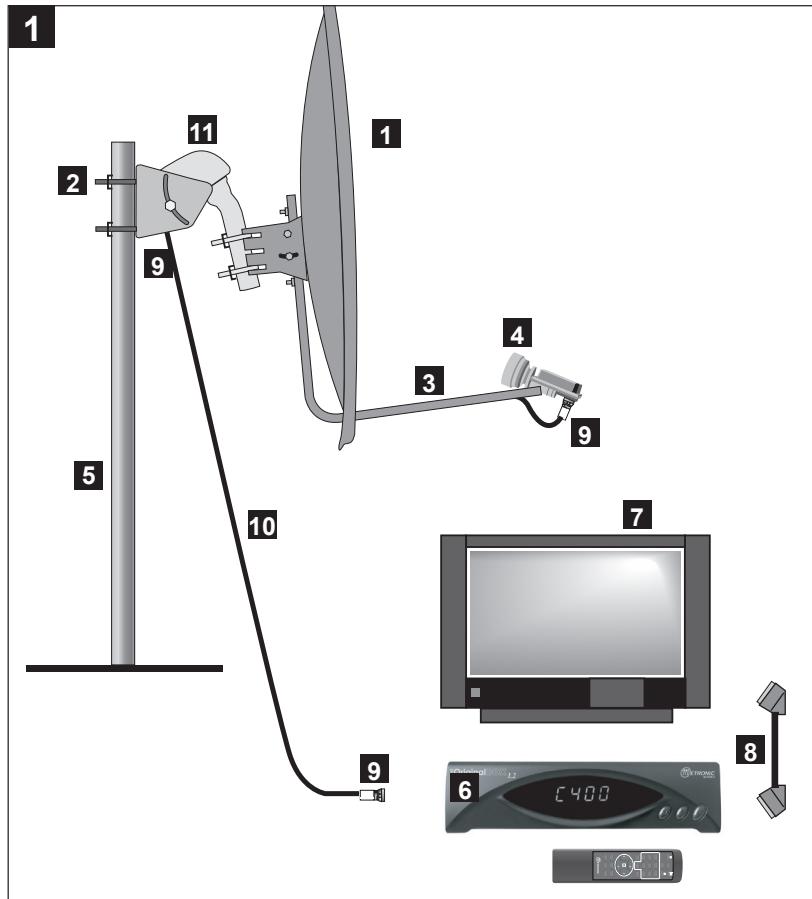

Éléments :

1 Parabole 2 Visserie / Fixation 3 Bras d'offset 4 LNB universal 5 Mat ou bras de déport Ø minimum recommend : 40mm 6 Démodulator avec télécommande 7 TV PAL/SECAM 8 Cordon péritel 21 broches câblées 9 Fiches «F» 10 Câble spécial satellite, (du câble TV standard ne convient pas) 11 Moteur 450907

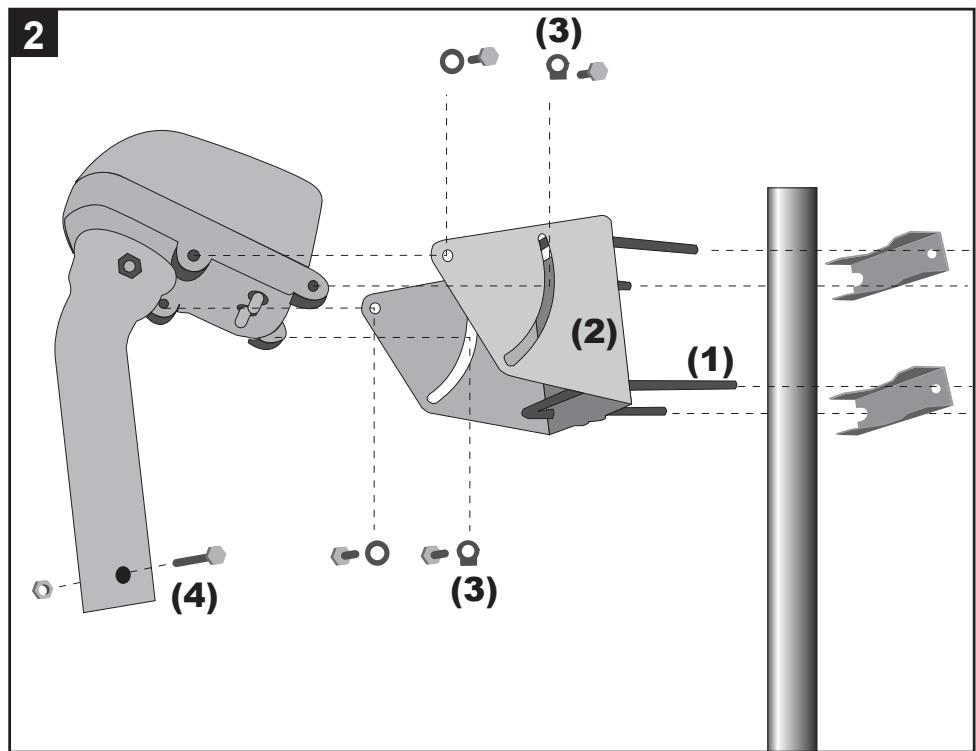

Assemblage

Assurez-vous que la fixation (tube ou bras de déport) soit bien stable et rigoureusement verticale. Un écart de plus de 1 degré (2 cm par mètre) par rapport à la verticale empêchera le bon fonctionnement de votre motorisation. Au besoin, ajoutez des cales entre le mur et la fixation. Vérifiez la verticalité avec un niveau à bulle ou un fil à plomb. - Assemblez les éléments du moteur comme indiqué sur le schéma ci-dessous. Faites passer les étriers (1) dans la monture (2) avant d'assembler celle-ci sur le corps du moteur. Prêtez attention au type de rondelles. Celles marquées «DOWN» (3) doivent permettre de diriger l'élévation du moteur, comme indiqué sur la photo page 12. L'écriture «DOWN» doit être vers le bas. - Lorsque le moteur est assemblé, ne le montez pas tout de suite sur le mât ou le bras de déport, quelques opérations sont à faire à proximité du démodulateur.

Réglage de l'inclinaison

Répérez-vous sur la carte d'Europe (figure 3) et déterminez votre inclinaison par rapport aux lignes horizontales. Par exemple, environ 31,5° pour Glasgow, pour Bordeaux et 39,5° pour Naples, 34,5° pour Bruxelles.

Réglez définitivement le moteur sur cette inclination.

Exemple pour Bruxelles

Inclinaison et lecture angulaire pour Hotbird

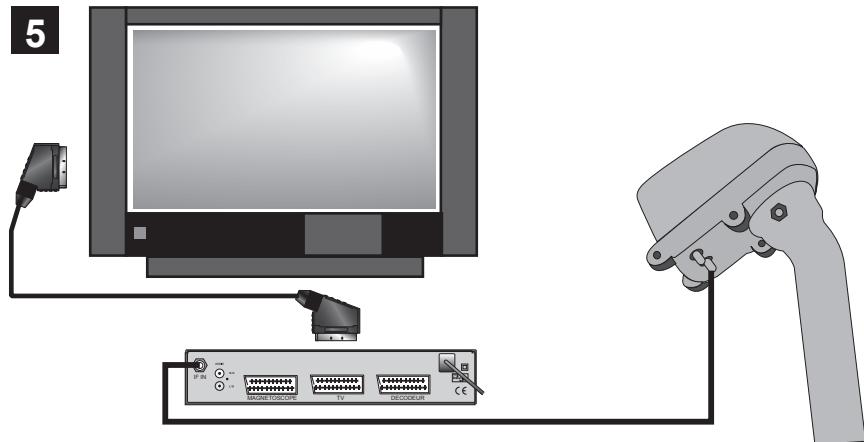

D - Connexion

Pour l'installation, vous avez besoin de 2 morceaux de câble. Le premier, d'environ 1,5m pour aller du LNB au moteur, le deuxième de la longueur nécessaire pour aller du moteur au démodulateur.

Préparez ces câbles et montez les fiches F aux extrémités.

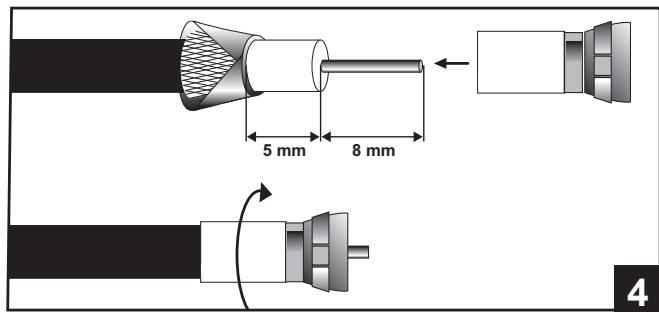

Respectez les cotes indiquées sur le schéma 4 ; la fiche doit se visser sur le feuillard aluminium retroussé. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale du câble.

Reliez le démodulateur au téléviseur avec un cordon péritel. Mettez le moteur à proximité du démodulateur, sur une table ou par terre, et reliez l'entrée LNB du démodulateur à la sortie «Démodulateur» du moteur avec le câble de 1,5m puis allumez le démodulateur.

E - remise à zéro du moteur et vérification des butées

La remise à zéro du moteur consiste à réinitialiser sa position, donc à le mettre à zéro degré. Une fois que le calage sera terminé, le correspondra au sud.

Allez dans le menu DiSEqC 1.2 et faites une remise à zéro du moteur (voir page 9).

F - preparation du moteur

Vous allez maintenant mémoriser la position de HotBird puis ramener le moteur précisé à pour y monter la parabole.

1) Mettez le récepteur sur la chaîne de référence de HotBird : 100 2) Repérez-vous sur la carte d'Europe (page 12) et déterminez votre lecture angulaire de HotBird par rapport aux lignes verticales. Par exemple, 15°E à Bordeaux et 20°E à Brest. 3) Allez dans le menu DiSEqC 1.2 (voir page 8) puis, grâce à une rotation continue (voir page 9), amenez approximativement le moteur sur l'angle de HotBird pour votre région. Amenez ensuite le moteur précisément

à cet angle grâce à une rotation pas-à-pas (voir page 9).

Exemple pour Le Havre

Exemple: Le Havre = 14^E

La personne manipulant la télécommande doit faire tourner le moteur jusqu'à ce que l'encoche métallique servant à la lecture angulaire se positionne à. Lorsqu'on regarde les graduations, l'encoche doit aller jusqu'à vers la droite (dans notre exemple) afin que la parabole se dirige vers la gauche donc vers l'Est.

4) Mémorisez la position de Hotbird (voir page 9). 5) Faites une réinitialisation, ou remise à zéro (voir page 9) pour amener précisé le moteur à la position. 6) Éteignez le démodulateur, retirez les câbles et montez le moteur sur le mât. 7) Dirigez approximativement le moteur vers le sud. En cas de montage sur un mur, assurez-vous que le mur est dirigé plein sud (à après). 8) Reliez le démodulateur et le moteur par le long câble préparé à l'étape D page 13.

Assemblez les différents éléments de la parabole en vous référant à la notice fournie avec celle-ci.

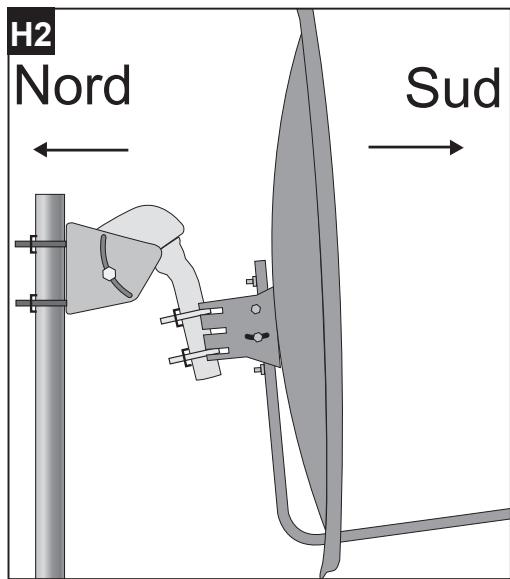

H - montage de la parabole sur le moteur

Montez la parabole et fixez-la sur le mât du moteur. Le moteur étant à, veillez à aligner parfaitement le bras d'offset de la parabole avec le moteur (schéma H1). Afin d'éviter une chute de la parabole en cas de rupture mécanique au niveau d'un étrier, nous vous conseillons de monter le boulon de sécurité (noté 4 sur le schéma 2 page 11) en extrémité du mât du moteur. Selon la largeur des étriers, cet écrou peut suffire à empêcher la chute au cas où un étrier se dévisse. Si la longueur du boulon est trop courte pour retenir l'étrier, attachez la parabole au boulon de sécurité avec un fil solide. - Dirigez approximativement l'ensemble (parabole + moteur) vers le sud. Réglez l'inclinaison sur le support arrêté de la parabole de manière à ce que la parabole soit verticale (schéma H2). - Allumez le démodulateur. - Faites une rotation continue (voir page 9) jusqu'aux butées mécaniques (+/-) Ouest et Est afin de vérifier qu'elle ne touche pas d'obstacle. Si vous approached dangereusement un obstacle pendant cette manoeuvre, reportez-vous au paragraphe lié au réglage des butées électroniques page 25. - Mettez le démodulateur sur la châne de référence de HotBird (100 = TV5). Le moteur doit tourner jusqu'à la position que vous avez mémorisée au paragraph F.

CORRECT MAUVAIS

I - montage de la tête LNB

• Il doit être positionné verticalement. Voir schéma D2 (le cable part verticalement).

Ne jamais enlever le capuchon de protection du cornet.

Avant d'entamer la phase finale (le calage), vérifie que votre installation ressemble bien à la photo J.

Note : Cette photo ne présente pas les câbles.

K - calage / orientation de la parabole

• À la fin de l'étape K, vous allez capter la chaîne TV5 sur l'écran du téléviseur. Ne passez pas à l'étape L (affinage de l'orientation) si vous ne la captez pas. 1) S'il n'y est pas, mettez le démodulateur sur la chaîne 100. De la neige apparaît sur l'écran TV. 2) Effectuez un balayage lent (une vingtaine de secondes) d'un quart de tour à droite, puis un quart de tour à gauche en faisant pivoter manuellement l'ensemble (parabole + rotor) autour du mât en surveillant la télévision. Si aucune image n'apparaît, augmentez l'élévation par pas de 2 degrés suivi d'un balayage jusqu'à ce que l'image apparaisse. Affinez l'ensemble pour obtenir la meilleure image. Dans certaines régions, il est normal de devoir faire jusqu'à vingt balayages, il faut donc rester patient. 3) Bloquez provisoirement tous les écrous.

Attention: le serrage des écrous peut suffire à dégrader l'image.

L'affinage de l'orientation

• Mettez le récepteur sur la chaîne 001 = TF1 sur Atlantic Bird 3.

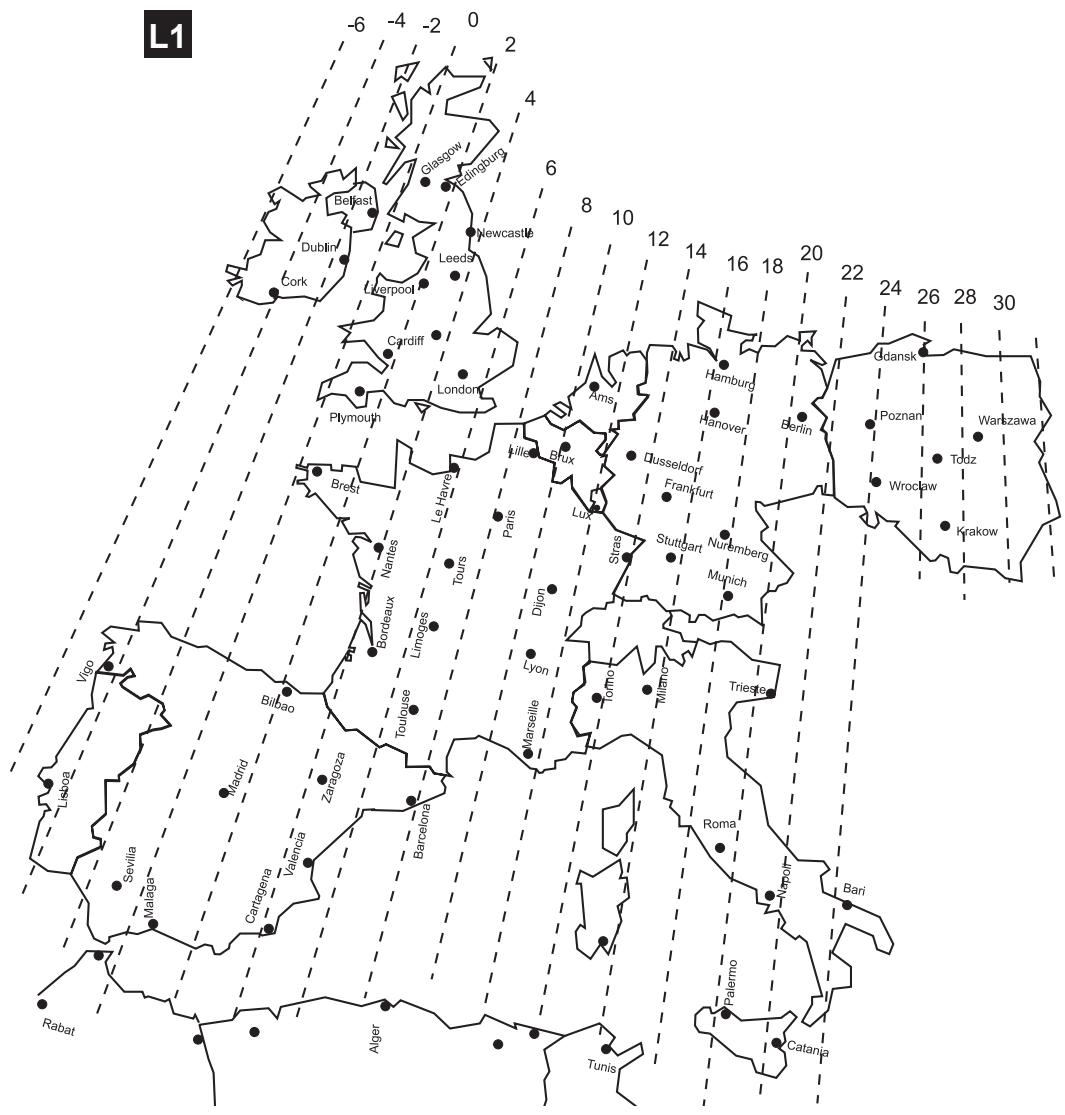

• Recherche dans la carte L1 de la page suivante la lecture angulaire d'Atlantic Bird 3. Exemple Paris: Ouest.
• Le moteur va sur la position de repos (0^), vous devez ensuite l'amener précisément à l'angle de la carte L1 grâce à une recherche continue (voir page 9) puis pas-à-pas (voir page 9).
• Mémorisez cette position pour Atlantic Bird 3.

Vérifiez que vous captez correctement TF1. Si tel n'est pas le cas, deux cas se présentent :

Premier cas : Vous ne captez rien du tout, même en retouchant légèrement le calage de la parabole. Dans ce cas, c'est qu'il y a une erreur grossière d'installation (mât pas vertical, erreur entre l'Est et l'Ouest, mauvaise lecture angulaire...) Reprenez l'installation depuis le début en vérifiant attentivement chaque détail.

Deuxième cas : La réception est mauvaise et il faut retoucher légèrement l'élévation (1 ou 2 degrés) ou la position de la parabole pour recevoir correctement Atlantic Bird 3. Dans ce cas, la courbe de visée du moteur est décalée par rapport à la courbe réelle. Nous vous conseillons de reprendre l'étape K en utilisant 2 degrés de plus pour la position de HotBird dans votre département (ex E dans le Finistère). Si le résultat n'est pas concluant, essayez 2 degrés en moins.

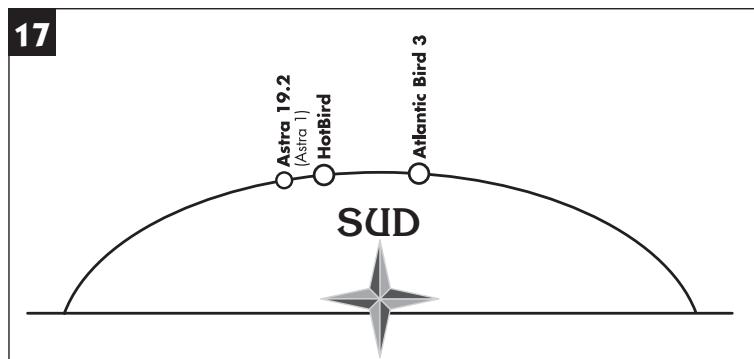

M - validation des satellites

Pour chaque satellite, il faut maintenant mémoriser la bonne position dans le moteur. L'opération est faite pour Hotbird et pour Atlantic Bird 3, il faut le faire pour Astra, etc.

Exemple pour astra e

• Mettez-vous sur la chaîne de référence pour Astra (20 = Eurosport).
• Par une rotation continue (voir page 9) puis une rotation pas-à-pas (voir page 9), faites tourner le moteur pour obtenir la meilleure image.
• Mémorisez la position trouvée (voir page 9).
• Vérifiez que vous captez les chaînes d'Astra. Si tel n'est pas le cas, c'est que vous avez mémorisé un autre satellite qui émet des chaînes à la même fréquence. Recommencez alors l'opération ci-dessous en vous assurant que la parabole pointe un peu à gauche de Hotbird comme le montre la figure 17. Refaites la même opération pour les autres satellites. À titre indicatif, la figure 17 vous donne la position relative des principaux satellites. Lorsque vous captez tous les satellites, vissez définitivement tous les écrous. Votre installation est terminée.

1 Marche / arrêt

Quand le récepteur vient d’être branché sur le secteur, il se trouve en mode «stand by» (1 trait horizontal apparaît à l'affichage). Pour allumer ou éteindre le récepteur, appuyer une fois sur la touche de la télécommande ou de la face avant.

2 Récepteur infrarouge

Le récepteur infrarouge reçoit les informations venant de la télécommande.

3 Afficheur digital

Durant l'utilisation normale, l'afficheur indique la chaîne sélectionnée (ex. C 20), sinon, les paramètres de programmation.

Sur le démodulateur, ces touches changent les chaînes reçues, dans l'ordre croissant ou décroissant.

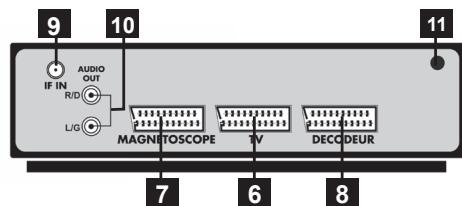

6 Péritel TV

Cette prise est utilisée pour connecter la TV par un cordon péritel à 21 broches câblées.

7 Peritel magnétoscope

Cette prise peut être utilisée pour connecter le magnétoscope. Le signal de lecture du magnétoscope passera automatiquement de la péritel magnétoscope à la péritel TV (vous pouvez regarder une cassette sans débrancher les cordons péritel).

8 Peritel decodeur

Cette prise est utilisée pour brancher un décodeur de type SYSTER (Canal+...), ou un terminal numérique.

Si vous recevez Canal + par l'antenne terrestre, le décodeur doit rester branché sur le magnétoscope.

10 Sortie audio gauche / droite (g/d)

Ces sorties sont utilisées pour brancher votre équipement Hi-Fi.

11 Cordon secteur

Attention : le démodulateur ne doit pas rester en marche lors d'une absence prolongée. Il doit être mis dans un endroit aéré éloigné de toute source de chaleur. Les grilles d'aération ne doivent pas être recouvertes par quelconque objet (ni décodeur, magnétoscope ou autre...). Évitez d'empiler vos appareils (magnétoscope, démodulateur, décodeur) dans un meuble non aéré. Si un orage est annoncé, débrancher le cordon secteur.

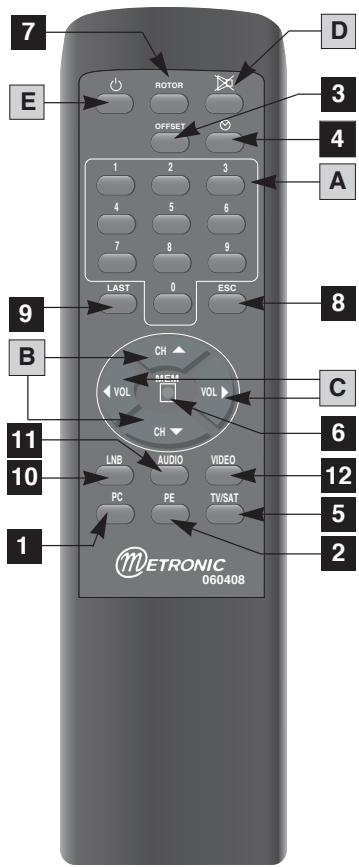

5 - Description de la télécommande

A TOUCHES NUMERIQUES : ces touches sont utilisées pour appeler directement le programme ou régler la fréquence audio ou video. B CH, CH: permet de passer d'une chaine à l'autre. C VOL, VOL : permet d'augmenter ou de diminuer le volume sonore en'utilisation normale. En mode programmation permet de changer les paramètres des menus et de faire tournier le rotor. D: permet de couper le son (pour repondre au téléphone par exemple). 1 tiret apparait sur le premier caractere de I'afficheur. Appuyer une seconde fois sur la touche pour retrouver le son. E : permet d'allumer ou de mettre en veille le démodulator. PC (Parental CONTROL): permet de bloquer une chaîne en verrouillage parental. 2 PE: permét de modifier le code parental. 3 OFFSET : permet de compenser un évientuel décalage de l'oscillateur de la tête. 4 : permet de programmer l'arrêt du démodulator de 10 à 90 minutes. 5 TV / SAT : permet de désactiver la sortie péritel TV du démodulateur afin de revenir en mode normal sur la télévision sans débrancher le cordon péritel. Dans ce cas, toutes les touches de la télécommande sont inactives sauf les touches et TV/AV. 6 MEM : permet de mémoriser de nouveaux réglages grâce à un object pointu (ex. trombone). La mémorisation est signalée par un clignotement de l'afficheur. Pour mémoriser un réglage du moteur, vous doivent être dans le menu ROTOR. 7 ROTOR: pour modifier les réglages du positionneur. 8 ESC: permet de sortir d'un menu et d'afficher a nouveau le numero de la chaîne. 9 LAST: revient à la dernière chaîne sélectionnée avant la chaîne courante. 10 LNB: pour afficher et modifier la configuration du démodulator. 11 AUDIO: pour afficher et modifier les réglages AUDIO. 12VIDEO: pour afficher et modifier les réglagesVIDEO.

En utilisation normale, seules les touches AaB sont utilisées

6 - Personnaliser votre programmation

Votre démodulateur est entièrement préprogrammé. Ne modifiez la programmation d'une chaîne que pour ajouter une nouvelle chaîne ou modifier l'ordre des canaux.

Caractéristiques d'une chaîne :

Chaque chaîne est définie par les 5 paramètres que vous trouverez en fin de notice ou sur les revues spécialisées.

• Le satellite sur lequel elle est émise.
• La fréquence vidéo en Megahertz (MHz).
• La polarité (H = horizontale, V = verticale).
• La fréquence audio : 5,80 ou 6,60 ou 7,02 MHz.
• Chaîne mono (M) ou stéréo (S).

En fonction de ces caractéristiques, d'autres paramètres sont à programmer comme expliqué ci-après. Les menus de réglage sont regroupés par fonction (audio, video, LNB, rotor...).

Chaque fonction est représentée par une touche sur la télécommande. Des appuis successifs sur une touche de la télécommande vous permettent de passer en revue tous les sous-menus de la fonction. À chaque sous-menu, les touches « VOL+ et VOL- » permettent de modifier le paramètre associé au sous-menu.

Touche LNB :

1 appui

Réglage de la polarité.

H : polarité horizontale.

U: polarité verticale.

2 appuis

Menu 22kHz

Permet d'envoyer un signal 22kHz (22H pour les fréquences vidéo supérieures à 11700 MHz).

Lorsque l'oscillateur local (OL) est réglé sur Uni, cette valeur ne peut être modifiée.

3 appuis

Numéro du satellite : 64 possibilités de S 01 à S 64.

Utilisez les touches « VOL » pour changer de satellite. Le moteur va au satellite demandé quelques secondes après avoir relâché la touche de la télécommande.

Le moteur 450907 livré dans l'ensemble motorisé est volontairement limité à 26 positions.

4 appuis Permet de régler l'entrée A (LnbA) ou B (Lnbb), inutilisé sur ce modèle.

5 appuis Mode DiSEqC

Si vous n'utilisez qu'un commutateur DiSEqC* Tone Burst à deux positions.

di1.0 Si vous utilisez un commutateur DiSEqC* 1.0.

Mode normal pour votre ensemble motorisé au standard DiSEqC 1.2.

FULL Pour envoyer tous les codes DiSEqC pour le moteur et les commutateursurs.

Pour votre ensemble motorisé, restez toujours sur di1.2.

6 appuis Mode répétition

Par défaut, le mode est REP1, c'est-à-dire que les ordres DiSEqC pour les accessoires ne sont envoyés qu'une seule fois. Dans des installations complexes avec des accessoires en cascade, il peut être nécessaire d'envoyer les messages deux fois (REP2) voir trois fois (REP3). Pour votre ensemble motorisé, restez toujours sur REP1.

7 appuis Entre commutateur (n'apparaît pas en mode di 1.2)

• tb- Permet deCHOISIR L'ENTREE A (tb-A) ou I'ENTREE B (tb-b) d'un commutateur Tone Burst.

di1.0 Permet deCHOISIR I'ENTREE 1,2,3 ou 4 (di-1, di-2, di-3 ou di-4) d'un commutateur DiSEqC 1.0 a 4 entrees.

Touchevideo :

1 appui Réglage de l'OL

8 valeurs possibles d'OL (paramètre de la tête qui convertit la fréquence des signaux satellites).

UNI Pour la tête universelle fournie dans ce kit. 9.75 Pour une tête analogue pour Astra ou Eutelsat. 10.00 Pour une tête analogique à OL décalé pour Astra ou Eutelsat. 10.60 Pour une tête universelle avec possibilité de réglage du 22 KHz 10.75 Pour une tête universelle à OL décalé en bande haute. 11.47 Pour une tentative analogue pour Telecom 2A ou 2B. C5.15 Utilisé pour la bande C.

2 appuis Affiche les 4 derniers chiffres de la fréquence vidéo. Le premier est toujours 1.

Pour modifier la valeur, taper les 4 derniers chiffres de la fréquence video GRACE aux touches numériques.

3 appuis permettent de régler le contraste

CON 1 Contraste le plus souvent.

CON 2 Contraste le plus lumineux.

Touche AUDIO :

1 appui. Après avoir appuyé 1 fois sur la touche AUDIO, sélectionnez avec la touche le bon mode audio :

A5,80 pour les chaînes mono d'Atlantic Bird 3 (chaînes nationales)

A6,60 pour les chaînes mono des autres satellites

A7,02 pour les chaînes stéréo.

2 appuis Réglage du filtrage audio

St Pour une chaîne stéréo

MoL Pour une chaîne mono avec un filtré étroit

50 μ Pour une chaîne mono avec un contrôle large

J17 Pour Atlantic Bird 3

Dans le doute, essayez les différents réglages.

Touche ROTOR :

1 appui Satellite actuel S-XX

Pendant que l'afficheur indique le numéro du satellite courant (ex S 01), vous pouvez bouger le moteur vers l'Est ou l'Ouest en appuyant sur les touches « VOL ». Un appui bref fait bouger le moteur d'un pas (l'image saute). Un appui prolongé fait d'abord bouger le moteur d'un pas puis de manière continue.

Pas à pas

Rotation continue

Butée Est

Butée Ouest

2 appuis Réglage butée électronique Est, ---

Lorsque l'afficheur indique «l---», taper le code secret (1010 en sortie d'usine). À chaque chiffre appuyé, l'afficheur montre une lettre du mot "CodE". Si le bon code est rentré, l'afficheur clignote.

Le moteur n'ira plus à gauche de cette butée.

3 appuis Réglage butée électronique Ouest, ---

Lorsque l'afficheur indique «---|», taper 1010 pour indiquer au moteur de ne plus jamais aller plus à l'Ouest que la position actuelle.

4 appuis Recalculer la position des satellites, CALP

Lorsque l'afficheur indique «CALP», appuyez sur la touche MEM pour recalculer la position des satellites par rapport à la position du satellite courant. Cette option n'a d'intérêt que pour les moteurs dont on peut modifier la position de référence, ce qui n'est pas le cas du 450907. N'utilisez donc pas cette option.

5 Appuis désactivation des limites électroniques, LiOF

Entrez le code secret (1010 en sortie d'usine) lorsque l'afficheur indique «LiOF» pour désactiver les butées électroniques décrites plus haut. Les butées seront réactivées automatiquement dès que vous changerez de chaîne, Code s'affiche lorsque vous tapez le code secret et clignote si le bon code est entré.

6 Appuis remise à zéro du positionneur, PSET

Appuyez sur la touche «0» lorsque l'afficheur indique «PSET» pour remettre à zéro le positionneur. Cette opération peut être nécessaire si votre parabole s'est complètement décalée (par exemple si une coupure de courant survient pendant la rotation du moteur).

Dès que vous appuyez sur «0», le moteur tourne jusqu'à sa butée Est et l'afficheur clignote pendant une minute. Ensuite, le moteur revient à la position du satellite courant. Remarque: la chaîne 379 est volontairement programmée sur le satellite 42 pour que la parabole ne tourne pas lorsque vous allumez

Si le moteur ne va pas jusqu'aux butées mécaniques lorsque vous faites ROTOR puis « VOL+ » ou « VOL- », cela signifie que sa course est limitée par les butées électroniques.

Réglage de la butée électronique est :

1 Allumer le démodulator = affichage C XX. 2 Appuyer 5 fois sur la touche ROTOR = affichage LioF. 3 Taper le code secret (1010 en sortie d'usine) = affichage CodE. 4 Attendre que l'affichage revienne au n° de chaîne = affichage C XX. 5 Appuyer une fois sur ROTOR = affichage S-XX. 6 Appuyer et maintenir appuyée la touche « VOL » jusqu'à ce que le moteur atteigne la butée mécanique EST (réglée en usine à EST), affichage : --- 7 Lorsque l'affichage est revenu au n° de chaîne, appuyer 2 fois sur la touche ROTOR, affichage : I--- 8 Taper le code secret (1010 en sortie d'usine) = affichage CodE. La butée électronique EST est maintenant mémorisée au même endroit que la butée mécanique EST (75° EST en sortie d'usine).

Réglage de la butée électronique ouest :

1 à 5 Répéter les opérations ci-dessus.

6 Appuyer et maintenir appuyée la touche VOL jusqu'à ce que le moteur atteigne la butée mécanique OUEST ( réglée en sortie usine à OUEST), affichage: --] 7 Lorsque l'affichage est revenu au n° de chaîne, appuyer 3 fois sur la touche ROTOR, affichage : ---| 8 Taper le code secret (1010 en sortie d'usine) = affichage CodE La butée électronique OUEST est maintenant mémorisée au même endroit que la butée mécanique OUEST (75^ OUEST en sortie d'usine).

Fonctions complémentaires :

Offset Inactif sur ce modèle.

Offset Permet de décaler la fréquence vidéo de toutes les chaînes.

Position normale = U00 (pas de décalage).

Blocage parental

Vous pouvez bloquer une ou plusieurs chaînes avec un code secret.

Le code usine est 1010, vous pouvez choisir un autre code secret.

Bloquer une chaîne (exemple sur la chaîne 110)

Entrez le numéro de la chaîne (affichage C110).

Appuyez sur PC (affichage : ---).

Entrez le code secret (CodE s'affiche).

Si vous entrez un mauvais code, l'afficheur reste sur CodE. Sinon, un point s'ajoute à l'afficheur.

Appuyez sur VOL (affichage L110).

Appuyez sur MEM avec un objet pointu, l'afficheur s'éteint brièvement.

Appuyez deux fois sur la touche Marche/Arrêt de votre télécommande

La ou les chaînes que vous avez bloquées sont maintenant indisponibles.

Pour visualiser les chaînes bloquées, appuyez sur PC et entrez votre code secret.

Débloquer une chaîne bloquée (ex C110)

Entrez le numéro de la chaîne (affichage : L110).

Appuyez sur PC (affichage : ----).

Entrez le code secret.

Appuyez sur VOL (affichage : C110).

Appuyez sur MEM avec un objet pointu, l'afficheur s'éteint brièvement.

Changement du code secret

Appuyez sur PC (affichage : ----).

Entrez l'ancien code secret.

Appuyez sur PE (affichage : ----).

Entrez le nouveau code secret (affichage Code).

Appuyez sur MEM avec un objet pointu, l'afficheur s'éteint brièvement.

7 - Example de programmation

ATTENTION, ceci est un exemple, le démodulateur est déjà entièrement programmé.

EX: Réglage de TF1 sur la chaîne 349.

Atlantic Bird 3

Satellite = S-01

Guide des chaînes : TF1

12690V - 5,80M

Atlantic Bird 3

Désaccentuation = J17

TOUCHES AFFICHAGE REMARQUE
③④⑨	C349	Programme 349
1 x VIDEO VOL VOL	... Uni	LNB universal
1 x LNB CH	... U	Vertical
3 x LNB CH	... S 01	Satellite 01, Atlantic Bird 3
2 xVIDEO ②⑥⑨⑩	2690	Fréquence matériel = 12690MHz
3 xVIDEO CH	... CON2	Contraste clair
1 x AUDIO CH	... A 5.80	Fréquence audio = 5,80 MHz
2 x AUDIO CH	... J17	Son mono sur Atlantic Bird 3
- MEM

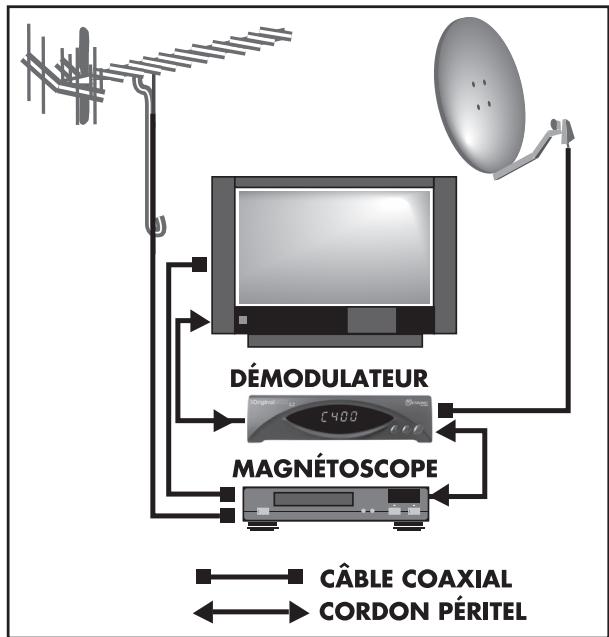

8 - Utilisation avec un magnetoscope

Pour connecter votre magnétoscope au démodulateur, branchez simplement un cordon péritel 21 broches câblé entre votre magnétoscope et la péritel magnétoscope du démodulateur.

Il n'y a pas de réglage de chaîne à effectuer sur le magnétoscope ni sur la télévision. Il n'y a plus de cordon péritel entre le magnétoscope et la télévision. On ne peut pas, avec un seul démodulateur, enregistrer une chaîne satellite et en regarder une autre.

Si vous possédez une antenne hertzienne (antenne «rateau»), vous pouvez enregistrer une chaîne terrestre et regarder une chaîne satellite et inversement. Si vous recevez CANAL+ en hertzien, brancher le décodeur CANAL+ sur le magnétoscope. Ne branchez le décodeur sur la péritel «décodeur» du démodulateur que si vous captez CANAL+ par le satellite (Atlantic Bird 3).

Lecture d'une cassette

La lecture d'une cassette fait automatiquement apparaître l'image du magnétoscope sur la télévision (le démodulateur doit être allumé). Si ce n'est pas le cas, appuyez sur la touche TV/VCR de votre magnétoscope.

Enregistrement

Mettre le démodulateur sur la chaîne que vous pouvez enregistrer. Lancer l'enregistrement sur la chaîne «auxiliaire» du magnétoscope (O, EXT, E1, AUX, AV1...). Se reporter à la notice du magnétoscope si nécessaire.

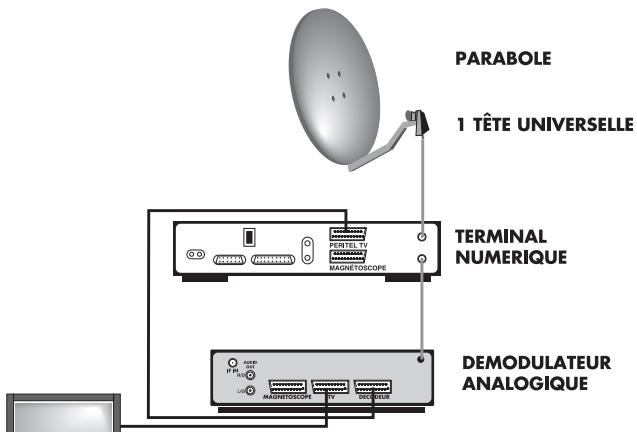

Branchement d'une tête universelle avec un démodulateur analogique et un terminal numérique.

Avec ce branchement vous pouvez regarder les chaînes analogiques et les chaînes numériques en clair de tous les satellites. Pour regarder les chaînes analogiques vous devez mettre le terminal numérique en stand by. Pour regarder une chaîne numérique, mettre le démodulateur sur la chaîne 199 pour ASTRA et 200 pour HOT BIRD.

Choisissez la chaîne sur le démodulateur avant d'allumer le terminal.

Pour changer de satellite grâce au démodulateur, le terminal numérique doit être en veille.

TUNER

• Niveau d'entrée : -60 à -30 dBm. Impédance : 75 Ω. Seuil : 6 dB typ.
• Gain différentiel : 5% max.
• Phase différentielle : max.
• Signal de bruit : 35 dB Min.

• Désaccentuation : CCIR REC, 405-1 / 625 lignes PAL.
• Réjection d'énergie de dispersion : 40 dB Min.
• Bande passante: 20Hz à 5MHz (système B/G).
• Niveau de sortie sur péritel : 1,0 Vp-p.

• Fréquence : 5,80 ; 6,60 ; 7,02/7,20 MHz. Largeur de bande : 150 kHz / 280 kHz. Mode : Mono / Stereo.
• Bande passante: 30Hz à 15kHz.
• Niveau de sortie sur péritel : 1 Vrms.
• Désaccentuation : 50μs, 75μs, J17.

Systeme de polarisation

• Alimentation LNB 13,5 / 18V (400 mA max) par le câble coaxial.

Connexions arrieres

• Entrée TUNER 900-2150 MHz.
• 3 sorties péritel TV / magnétoscope / décodeur. Sortie RCA audio Gauche / Droite.

Alimentation

• Alimentation secteur 230V AC, 50 Hz.
• Consommation : 14W environ.

1 - Je n'obtiens aucune image sur l'écran tv

Vérifier dans l'ordre les points suivants :

• Les connexions péritel (inversions, oublis). ATTENTION, le cordon péritel doit avoir la totalité de ses 21 broches connectées (les cordons péritel audio-video n'ont que neuf broches connectées). Ouvrez votre fiche pour vérifier le nombre de fils.
• Vérifier le câble coaxial et les différentes connexions et plus particulièrement le bon montage des fiches F.
• La connexion fiche F de la tête LNB, un bon contact entre la fiche F et le câble, pas de court-circuit.

2 - Je ne capte pas toutes les chaînes / tous les satellites (page 12 figure 3)

• Votre rotor est-il bien à l'azimut donné page 6 lorsque vous captez TV5 ?
• Vérifier le réglage de votre chaîne par rapport au guide des chaînes préprogrammées.
• Vérifier si la chaîne émet encore ou émet 24h sur 24 en consultant une revue spécialisée.
• Vérifier le réglage des butées électroniques (page 15, alinéa 4).

3 - Je ne peux pas amener le rotor au-delà d'une certaine position

• Désactiver les limites électroniques et mémorisez-les à proximité des limites mécaniques (page 25).
• Faire une remise à zéro du positionneur (6 x ROTOR puis «0»).

4 - Le positionneur ne garde pas la position des satellites en mémoire

• Vérifier que l'afficheur clignote deux fois lorsque vous appuyez sur MEM.
• Améliorer le calage de la parabole. Si le calage est bon, vous devez pouvoir bouger le positionneur de 4 ou 5 impulsions autour d'une position moyenne tout en gardant une bonne image. Il faut mémoriser la position moyenne.

5 - Je rencontre des problèmes de son

Le démodulateur ne doit pas être sur (un tiret devant le n° de chaîne) - La fiche péritel. Si le problème ne se produit que pour une chaîne, essayez les différents modes audio. - Lorsque vous changez de satellite, vous pouvez perdre le son. Appuyez alors deux fois sur la touche

6 - Je ne reçois que les chaînes d'une seule polarisation

• Vérifier le positionnement de la tête.

7 - Certaines chaînes présentent des points noirs ou blancs.

• Affiner le calage.
• Vérifier le positionnement de la tête.
• Modifier légèrement la fréquence vidéo.

L'image se détériore ou disparaît par temps de pluie.

Améliorer le calage de la parabole. - Vérifier l'isolement de la fiche au niveau de la tête. Il est normal de perdre l'image par grosse pluie orageuse.

9 - J'obtiens une image noire et blanche.

• Vérifier que la TV (ou le magnétoscope) est bien PAL / SECAM. Si vous recevez les chaînes d'Astra ou Hot Bird en noir et blanc, votre téléviseur est soit seulement SECAM, soit programmé en SECAM. 10 - Le démodulateur affiche «Inst».
• Vous avez un court-circuit sur le câble. Débranchez vos câbles et vérifiez le montage des fiches F. 11 - Je n'ai pas de neige, mais un écran noir (ou bleu).
• Sur certains téléviseurs, l'écran reste noir tant que l'image à afficher n'est pas parfaite. Le calage est donc plus difficile. Dans ce cas, faire des balayages très lents (à l'étape K-2 ou paragraphe 2A) ou, si possible, utiliser une autre télévision pour le calage. 12 - Je ne peux pas enregistrer le satellite.
• Regarder dans la documentation de votre magnétoscope comment enregistrer sur la chaîne auxiliaire.

Vous trouvez dans les dernières pages les caractéristiques des chaînes que nous avons programmées dans le démodulateur. Cette programmation a été établie selon les informations qui sont à notre disposition à ce jour et selon les programmes qui sont émis à ce jour.

Les opérateurs responsables des émissions télévisées par satellites changeant parfois sans préavis les fréquences et les transpondeurs, nous ne pouvons malheureusement pas vous garantir l'exactitude de ces programmes dans le temps, et vous prions de nous en excuser. Vous pourrez toutefois à tout moment mettre à jour votre programmation en suivant les instructions qui vous ont été données en page 27.

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller (du lundi au vendredi de 9h00 à 12h00 / 14h00 à 19h00 et le samedi - sauf juillet et août - de 9h30 à 12h30 et 14h00 à 18h00).

Assistance technique : 0892 350 315

(prix d'appel 0,34 € TTC la minute depuis un poste fixe)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité (page 35), vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Le démodulateur et la tête LNB sont garantis contre tout vice de fabrication, pièces et main d'œuvre (voir durée de garantie sur l'emballage). En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge. Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse.

Il est imperatif d'obteminir un NUMERO d'accord de RETOUR avant tout ENVOI.

BP 56, La Tombe,

37320 ESVRES SUR INDRE, FRANCE

BON de garantie

Modèle démodulateur : 441408-2

Réf du moteur :

Satellites captés :

Date d'achat :

En cas de RETOUR

Si vous rencontrez un problème de réception et que tous les points de la page 30 ont été vérifiés, il se peut qu'un return de l'appareil à notre Service Après-Vente soit nécessaire. Au préalable, nous vous conseillons d'appeler notre assistance téléphonique afin d'éviter une intervention inutile. Lors d'un appel, veuillez vous munir de tous les renseignements nécessaires au diagnostic du problème (référence démodulateur, accessoires, satellites captés...).

En cas de return dans nos ateliers, nous vous prions de joindre la fiche ci-dessous afin d'assurer une intervention dans les plus brefs délais. À défaut d'une photocopie de cette feuille, veuillez joindre sur papier libre les informations demandées.

ATTENTION : En cas de retour direct, il vous faut impérativement un numéro d'ACCORD DE RETOUR (obtention par simple appel sur la ligne d'assistance téléphonique).

M Mme Melle

NOM: TELEPHONE:

Avez-vous appelé l'assistance téléphonique avant l'envoi? OUI NON

L'appareil: RÉFERENCE de l'appareil returné : N° de SÉRIE : ACCESSSOIRES joints : DATE D'ACHAT du matériel :

Joindre impérativement une photocopie du ticket de caisse ou de la facture pour les interventions sous garantie.

Votre installation :

Nombre de TÉTES : SATELLITES visés : Combien de temps l'installation a-t-elle fonctionné? Le problème est-il consécutif à une modification de l'installation? □ OUI □ NON ACCESSIONS METRONIC : ACCESSIONS autres marques :

Cause du retour :

S'agit-il d'une panne intermittente ? OUI NON

Questionnaire qualite

Votre Nom

Adresse

nte

---

---

---

Code Po:

---

---

Ville :

Tél.

• Produit acheté :

TSE

Référence (voir carton)

Motif d'achat :

• Comment avez-vous connu METRONIC?

ata

Avez-vous procédé vous-même à l'installation

• Avez-vous eu recours à un installateur ?

Si oui, pour quel montant ?

• Quelles difficultés avez-vous rencontrées

ile

cile

2 Montage des fiches sur le

= a

ile

cile

3 Montage de la parabole

ile

cile

4 Montage des têtes (LNBs)

ile

cile

5 Fixation de la parabole

Calage de la parabole

Montage du rotor

• Avez-vous isolé la ou les LNBs (têtes)?

Avez-vous isolé

oui non

Pate

"is

sill

• Quelle longueur de câble avez-vous utilisée

Avez-vous eu recours à l'assistance télé?

qie

Ou, qu'en pensez-vous ?

GUIDE Des CHAINS TV

Atlantic Bird 3			58 CNBC Europe	10744 H 7,02S
			59 BR Alpha	11082 H 7,02S
1	TF1	12690 V 5,80M	60 1-2-3 TV	11171 H 7,02S
2	France 2	12564 V 5,80M	61 VIVA	11127 V 7,02S
3	France 3	12732 V 5,80M	62 Viva plus	11303 H 7,02S
4	Canal + avec décodeur*	12648 V 7,02S	63 TV shop	11377 V 7,02S
5	Arte/La Cinquième	12606 V 5,80M	64 Arena	11436 V 7,02S
6	M6	12522 V 5,80M
7	Canal + sans décodeur	12648 V 7,02S
			Hot Bird
Astra			100 TV5	11322 V 6,60M
20	Eurosport (anglais)	11259 V 7,02M	101 Duna TV	10815 H 7,02S
21	ARTE Deutsch	10994 H 7,02S	102 BBC World	11114 V 7,02M
22	Astro TV	11023 H 7,02S	103 TV Polonia	11474 H 7,02S
23	CNN International	11627 V 7,02S	104 TVN	11489 V 7,02S
24	Sonnenklar TV	11464 H 7,02S	105 Magyar 2	12130 H 7,02S
25	Bloomberg TV All.	11362 H 7,02S
26	Das Vierte	10729 V 7,02S
27	Home Shopping Europe	10906 V 7,02S	Eutelsat W2
28	Rheinland-Pfalz	10891 H 7,02S
29	Tele 5	11553 H 7,02S	89 RTM 1	10972 V 6,60M
30	KI.KA	10714 H 7,02S
31	DSF	11523 H 7,02S
32	Eurosport (allemand)	11259 V 7,20M	Türksat
33	ARD Das Erste	11494 H 7,02S
34	WDR	11053 H 7,02S	140 Cine 5*	11006 V 6,65M
35	3 Sat	11347 V 7,02S
36	Kabel 1	11332 H 7,02S
37	NDR Fernsehen	11582 H 7,02S	Hispasat
38	Pro 7	11406 V 7,02S
39	RTL Deutschland	11229 V 7,02S	139 Ema RTV	12591 H 7,20S
40	RTL II	11214 H 7,02S
41	Sat 1	11288 V 7,02S
42	Bayerisches Fern.	11141 H 7,02S
43	SWBade-Wurt.	11186 V 7,02S
44	Super RTL Deutschland	11391 H 7,02S
45	ORB Fernsehen	11656 V 7,02S
46	RTL Shop	11244 H 7,02S
47	Hessen Fernsehen	11068 V 7,02S
48	MDR	11112 H 7,02S
49	Vox	11273 H 7,02S
50	N24	10803 H 7,02S
51	Neun Live	10936 V 7,02S
52	MTV Allemagne	11612 H 7,02S
53	MTV2 Pop	11421 H 7,02S
54	Phoenix	11009 V 7,02S
55	QVC Germany	10759 V 7,02S
56	ZDF	10964 H 7,02S
57	N-TV	11641 H 7,02S

• chaînes cryptées nécessitant un décryptage

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants.

Il convient de ne pas abstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des écoulements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition.

www.metronic.com

Nord Pak Touraine

BP1 TAUXIGNY

37310 REIGNAC SUR INDRE

CEDEX FRANCE
