Type de produit	Démodulateur analogique HYSIS
Caractéristiques techniques principales	Démodulation de signaux analogiques, compatibilité avec divers formats de transmission
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	Dimensions : 30 cm x 20 cm x 5 cm
Poids	1,5 kg
Compatibilités	Compatible avec les systèmes de transmission analogiques standards
Fonctions principales	Démodulation, amplification du signal, réglage de la qualité d'image
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Respecter les normes de sécurité électrique, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre installation avant l'achat

FOIRE AUX QUESTIONS - DEMODULATEUR ANALOGIQUE HYSIS METRONIC

Comment installer le METRONIC DEMODULATEUR ANALOGIQUE HYSIS ?

Pour installer le METRONIC DEMODULATEUR ANALOGIQUE HYSIS, commencez par le brancher à une source d'alimentation appropriée. Ensuite, connectez les entrées et sorties audio en suivant le schéma fourni dans le manuel d'utilisation.

Que faire si le démodulateur ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez avec un autre câble d'alimentation ou contactez le support technique.

Comment régler la qualité du son sur le démodulateur ?

Utilisez les boutons de réglage situés sur le panneau avant pour ajuster le volume et les paramètres d'égalisation. Consultez le manuel pour des instructions détaillées sur chaque réglage.

Mon démodulateur ne capte pas de signal, que faire ?

Assurez-vous que les câbles d'antenne sont correctement connectés et qu'ils ne sont pas endommagés. Vérifiez également si l'antenne est correctement positionnée. Si le problème persiste, essayez de réinitialiser le démodulateur.

Comment réinitialiser le METRONIC DEMODULATEUR ANALOGIQUE HYSIS ?

Pour réinitialiser le démodulateur, éteignez-le et débranchez-le de l'alimentation pendant environ 30 secondes. Rebranchez-le et rallumez-le. Cela devrait restaurer les paramètres d'usine.

Le démodulateur produit un bruit de fond, comment le réduire ?

Vérifiez les connexions audio pour vous assurer qu'elles sont sécurisées. Essayez de changer les câbles audio ou d'utiliser des câbles blindés pour réduire les interférences. Vous pouvez également ajuster les paramètres d'égalisation.

Est-ce que le démodulateur est compatible avec tous les types d'antenne ?

Le METRONIC DEMODULATEUR ANALOGIQUE HYSIS est généralement compatible avec la plupart des antennes analogiques. Assurez-vous de vérifier les spécifications de votre antenne pour confirmer la compatibilité.

Où puis-je trouver le manuel d'utilisation du démodulateur ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Si vous ne l'avez pas, vous pouvez le télécharger depuis le site web de METRONIC dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI DEMODULATEUR ANALOGIQUE HYSIS METRONIC

Démodulateur 250 Canaux

1 ENTREE IF / STEREO / 3 PERITELS

250Cx

Nous vous remercions d'avoir choisi un récepteur Metronic et sommes persuadés qu'il vous donnera entière satisfaction. L'installation est très simple, à condition de suivre scrupuleusement les différentes étapes de montage.

L'intérieur de votre démodulateur Hysis contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre démodulateur ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le démodulateur à proximité d'autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le démodulateur sur un autre appareil, la surchauffe qui en résultait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos appareils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA (LR3) 1.5V (non fournies). Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.

En cas de problème de réception sur une chaîne, procurez-vous une revue spécialisée pour savoir si cette chaîne émet toujours en clair. Pour information, les opérateurs changent fréquemment les caractéristiques des chaînes sans préavis.

Si vous n'avez qu'un tuner satellite, vous ne pouvez pas regarder une émission satellite différente de celle que vous enregistrez. Aussi, nous vous conseillons de garder l'antenne terrestre (râteau) si vous en avez une.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il représente

Il est nécessaire de posséder un décodeur pour les chaînes cryptées (Canal+...) et un terminal numérique pour toutes les chaînes émises en numérique (en clair ou non).

Cette notice contient des informations à ne pas divulguer aux enfants si vous utilisez le blocage parental.

Vous trouvez dans les premières pages de cette notice un raccourci d'installation qui vous permettra de capter Télécom 2C (TFI, France 2, France 3...).

Nous vous conseillons de suivre cet exemple simplifié et de vous reporter ensuite aux paragraphes suivants afin d'adapter votre installation à votre besoin.

Ce raccourci comporte 6 étapes à suivre SCRUPULEUSEMENT.

Sommaire

SOMMAIRE -P.2

INSTALLATION - P.3

1. DESCRIPTION DU DEMODULATEUR 2 - DESCRIPTION DE LA TELECOMMANDE 3 - PROGRAMMATION D'UNE NOUVELLE CHAINE

COMMENT CHANGER LES PARAMÈTRES D'UNE CHÂINE - P.8

BLOCAGE PARENTAL - P.9

1. EXAMPLE DE PROGRAMMATION -P.10 5 • UTILISATION AVEC UN MAGNETOSCOPE -P. 11 6 INSTALLATION BI-TETE -P.11

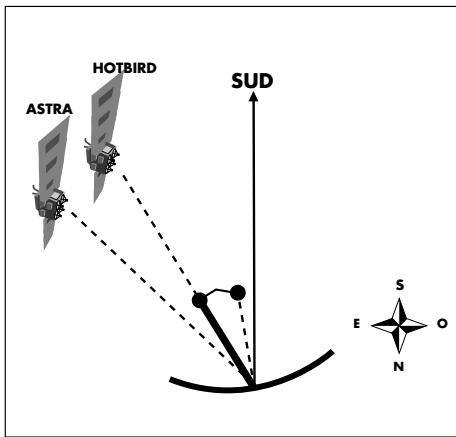

Montage des têtes sur le support - P. 11

Calage / orientation - P. 12

1. UTILISATION AVEC UN TERMINAL NUMÉRIQUE P. 13 8 - RÉPARTITION SUR 2 DÉMODULATEURS 9- TELECOMMANDESUNIVERSELLES -P.13

10 - PROGRAMMATION D'ENREGISTREMENTS 11· CHARACTERISTIQUES ELECTRIQUES DU DEMODULATEUR - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 12· EN CAS DE PROBLÉME

BON DE GARANTIE - P.16 GUIDE DES CHAINES - P.17 QUESTIONNAIRE QUALITE - P.20

ETRONIC

Node Park Touraine - BP 1 - Tauxigny - 37310 REIGNAC CEDEX

[e-mail]

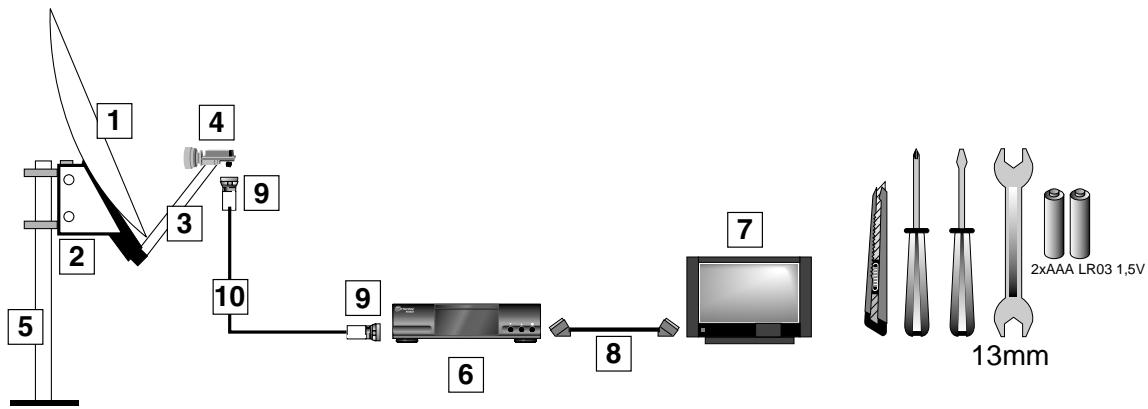

Elements necessaires:

1 - Parabole 2 - Visserie / Fixation 3 - Bras d'offset 4 - LNB universal 5 - Mât ou bras de déport ∅ minimum recommandé : 40mm

6 - Démodulateur 7 - TV PAL / SECAM 8 - Cordon péritel 21 broches câblées 9 - Fiches F 10 - Câble spécial satellite, du câble standard ne convient pas.

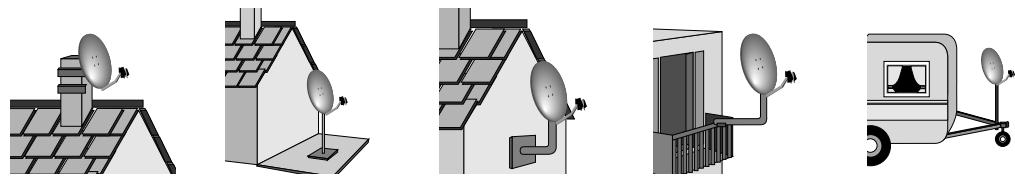

Montage de la parabole :

• Choisissez un emplacement avec vue dégagée vers le sud et assurez-vous que la fixation est stable et verticale.

• En cas d'obstacle inévitable, respectez la règle des distances schématisée ci-contre.

Fixation et assemblage :

• Manipuez la parabole avec précaution car le pourtour peut s'avérer coupant.

LONGERON

BRAS D'OFFSET

MONTURE AZ-EL

VISSEIRE

- Séparez les deux parties du longeron et emboîtez-les à fond.

- Enforcez le support LNB dans le bras d'offset (côté sans trous) et vissez la pince sur le support.

- Assemblez la monture AZ-EL sur le longeron et enforcez le bras d'offset jusqu'au clipsage.

- Montez la fixation sur le mât et vissez la parabole sur la fixation.

Montage des FICHES f sur le cable:

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale.

Montage de la TETE (LNB):

• Voiture kit peut contenir différents types de LNB.

LNB en métal gris : veillez à bien positionner le repère triangulaire ( ▲ ) vers le haut.

Il est normal que le corps de la tête soit incliné (le cable part incliné).

Autres LNB : doit être positionné verticalement (le cable part verticalement).

• Dans tous les cas, n'enlever jamais le capuchon de protection du cornet.
• La fiche F n'étant pas étanche, veillez à isoler correctement le LNB avec de la pâte spéciale ou un manchon d'isolement. A défaut vous pouvez utiliser du gel silicone. Les LNB mal

isolés (scotch, scellant...) ou pas isolés du tout ne sont pas couverts par la garantie Métronic.

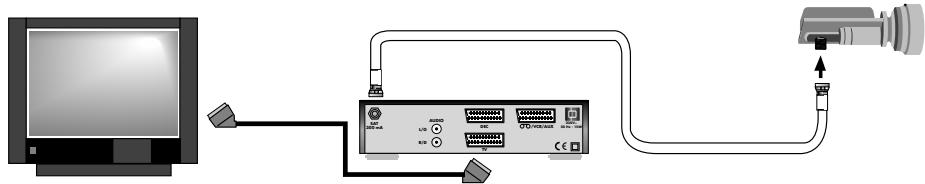

Branchements :

Reliez le LNB à l'entrée SAT du démodulateur. Reliez le démodulateur au téléviseur à l'aide d'un cordon péritel 21 broches câblées.

CALAGE / orientation de la parabole :

• Allumer le démodulateur sur la chaîne 1 (affichage P001).
• De la neige apparait sur l'écran de la télévision, sinon voir note 10 page 15.
• Mettre la parabole en position verticale, dirigée approximativement vers le SUD.
• Incliner la parabole de vers l'arrière (1 graduation sur le support arrêté de la parabole).
• Faire tourner la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 20 à 25 secondes tout en surveillant le téléviseur.
• Si vous n'obtenez pas l'image de TF1, inclinez de nouveau la parabole d'une graduation (cela vous fait au total 2 graduations) et reconnendez le même balayage.
• Procéder ainsi par pas d'une graduation jusqu'à l'obtention de l'image de TF1.
• Une fois la meilleure image obtenue, serrez définitivement les boulons.
• Pour visualiser les autres chaînes programmes du même satellite, il vous suffit d'utiliser les touches « ▲CH▼ » ou taper le numéro de la chaîne sur la télécommande.

Reglage de la CONTRE polarisation du LNB

• Mettez le démodulateur sur la chaîne du satellite capté que vous recevez le moins bien.
• Faites tourner la tête dans son support de manière à optimiser la qualité de l'image.
• Visser définitivement tous les écrous.

Pour capter un autre satellite, procéder de la même manière en sélectionnant sur le démodulateur une chaîne du satellite désiré (voir le guide des chaînes en fin de notice).

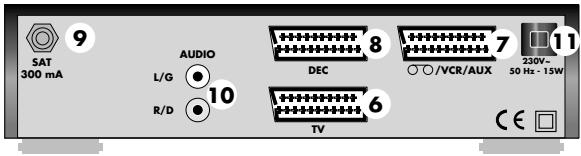

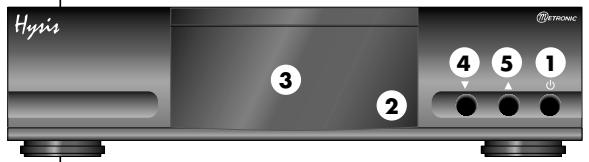

Description du demodulateur

N'allumez le démodulateur qu'une fois tous les branchements effectués.

1 Marche / arrêt

Quand le récepteur vient d’être branché sur le secteur, il se trouve en mode «stand by» (1 point vert apparait à l'affichage). Pour allumer ou éteindre le récepteur, appuyer une fois sur la touche de la télécommande ou de la façon avant.

2 Récepteur infrarouge

Le récepteur infrarouge reçoit les informations venant de la télécommande.

3 Afficheur digital

Durant l'utilisation normale, l'afficheur indique la chaîne sélectionnée, sinon il indique les paramètres de programmation.

Sur le démodulateur, ces touches changent les chaînes reçues, dans l'ordre croissant ou décroissant.

6 Péritel TV

Cette prise est utilisée pour connecter la TV par un cordon péritel à 21 broches câblées.

7 Peritel magnétoscope

Cette prise peut être utilisée pour connecter le magnétoscope.

Le signal de lecture du magnétoscope passera automatiquement de la péritel magnétoscope à la péritel TV (vous pouvez regarder une K7 sur le TV sans débrancher les cordons péritel).

8 Péritel decodeur

Cette prise est utilisée pour brancher un décodeur de type SYSTER (Canal+...), ou un terminal numérique.

Si vous recevez Canal + par l'antenne terrestre, le décodeur doit rester branché sur le magnétoscope.

10 Sortie audio gauche / droite (G/D)

Ces sorties sont utilisées pour brancher votre équipement Hi-Fi.

11 Cordon secteur

Attention: le démodulator ne doit pas rester en marche lors d'une absence prolongée. Il doit être mis dans un endroit aéré éloigné de toute source de chaleur. Les grilles d'aération ne doivent pas être recouvertes par quelconque objet (ni décodeur, magnétoscope ou autre...). Évitez d'empiler vos appareils (magnétoscope, démodulator, décodeur) dans un meuble non aéré.

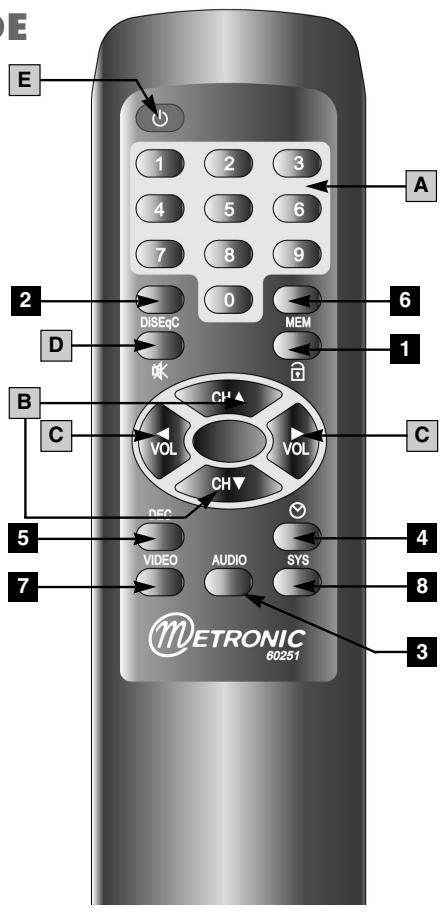

Description de la telecommande

TOUCHES NUMERIQUES : ces touches sont utilisées pour appeler directement le programme ou régler la fréquence audio ou video.

CH, CH: permet de passer d'une chaîne à l'autre.

VOL ▲, VOL ▼: permet d'augmenter ou de diminuer le volume sonore.

: permet de couper le son (pour répondre au téléphone par exemple).

1 point apparait sur le dernier caractère de l'afficheur.

Appuyer une seconde fois sur la touche pour retrouver le son.

B : permet d'allumer ou de mettre en veille le demodulator.

Touche "cadenas" : permet de bloquer une chaîne en verrouillage parental.

DISEqC : sélectionne l'entrée d'un commutateur DiSEqC Tone Burst.

AUDIO: permet de régler le mode audio.

: permet de programmer l'allumage pour un enregistrement différé.

Touche DEC : permet de régler le décodeur.

MEM : permet de mémoriser de nouveaux réglages. La nécessité d'un appui prolongé, confirmé par l'affichage de "Sto".

Touche VIDEO: pour les réglages du menu VIDEO.

Touche SYS : pour les réglages système et LNB.

En utilisation normale, seule

Les touches A, a, E sont utilisées.

Programmation d'une nouvelle châine

Votre démodulateur est entièrement préprogrammé. Ne modifiez la programmation d'une chaîne que pour ajouter une nouvelle chaîne ou modifier l'ordre des canaux.

Caracteristiques d'une chaîne :

Chaque chaîne est définie par les 4 paramètres que vous trouverez en fin de notice ou sur les revues spécialisées.

• La fréquence vidéo en megahertz (MHz).
• La polarité (H = horizontale, V = verticale).
• La fréquence audio, comprise entre 5,00 et 9,99 MHz.
• Chaîne mono (M) ou stéréo (S). En fonction de ces caractéristiques, d'autres paramètres sont à programmer comme expliqué ci-après.

Comment changer les paramètres d'une chaîne?

Les touches de menu de la télécommande (system, audio,...) permettent d'accéder aux menus principaux (AUDIO, VIDEO,...). Grâce à la touche CH▲, vous faites défiler les différents sous-menus, la touche VOL permet de modifier le paramètre de chaque sous-menu. La touche MEM permet d'enregistrer les nouveaux paramètres. Cette touche est à action retardée afin d'éviter toute erreur. Pour enregistrer, pressez et maintenez la touche MEM enfoncée (des points apparaissent sur l'afficheur) jusqu'à ce que "Sto" apparaissent brièvement sur l'afficheur.

Menu VIDEO		Affichage pour TF1
VIDEO sous menu FSAt
Entrez les 5 chiffres de la fréquence satellite.		2690
Seul les 4 derniers chiffres apparaissent sur l'afficheur
CH▲ sous menu -OL-
Valeur de l'Oscillateur Local du LNB.		Uni v
Laissez Uni v pour les têtes universelles marquées 9.75 / 10.6 GHz
CH▲ sous menu POL
Réglage de la polarisation Vertical (vEr) ou Horizontal (hor).		vEr
CH▲ sous menu bri
Réglage de la luminosité. Forte (hi) ou faible (Lou).		Lou
Menu Système		Affichage pour TF1
SYS sous menu OFFS
Réglage de l'offset video (laissez 00).		00
CH▲ sous menu Lnb
Envoie (on) ou n'envoie pas (oFF) la tension d'alimentation LNB.		on
Laissez sur on, sauf en cas d'utilisation avec un répartiteur
CH▲ sous menu -22-
Permet d'envoyer (on) ou pas (oFF) le signal 22 kHz		on
Le 22 kHz doit être envoyé si la fréquence video est supérieure à 11700

Menu Audio		Affichage pour TF1
AUDIO sous menu FAud
Entrez les 3 chiffres de la fréquence audio.		A5.80
CH sous menu Aud
Réglage du mode audio. Stéréo (o-o) ou Mono filtre large (-O-). ou Mono filtre étroit (-o-). Dans le doute, essayez différentes valeurs		-O-
CH sous menu DEEP
Réglage de la désaccentuation. Pseudo-Panda (PAn) pour les modes audio Stéréo et Mono filtre étroit. Avec un filtre large, les désaccentuations possibles sont J17 (satellite Télécom), 50μs (50u) et 75 μs (75u).		J17

Menu Décodeur	Affichage pour TF1
DEC sous menu dEc
Laissez le mode normal (nor) pour les chaîne en clair.	nor
Pour les chaînes cryptées en stéroido (Canal +), utilisez dEc2.

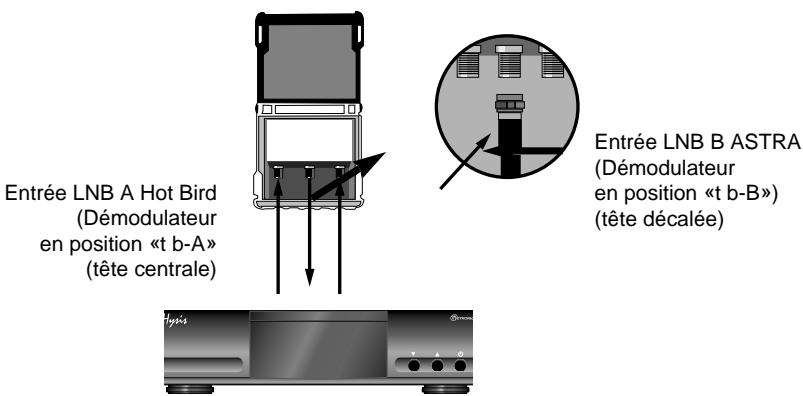

Menu diseqc tone burst

DEC sous menu -tb- Mettez tb-A pour la tête connectée à l'entrée A du commutateur. Mettez tb-B pour la tête connectée à l'entrée B du commutateur. Ignorez ce menu si le LNB est relié directement au démodulateur.

Note : les 10 derniers canaux sont réservés, vous ne pourrez pas y programmer ce que vous voulez.

Réglage d'offset VIDEO

Si des points (blancs uniquement ou noirs uniquement) apparaissent sur toutes les chaînes, vous pouvez modifier la fréquence de toutes les chaînes en réglant l'offset (décalage) de la fréquence vidéo.

Menu système / sous-menu OFFS

SYS

Après avoir appuyé sur la touche SYS, appuyez sur les touches « VOL » jusqu'à ce que les points disparaisent.

Mémorisez les nouveaux réglages en pressant la touche MEM pendant 3 secondes.

Suppression de l'alimentation LNB

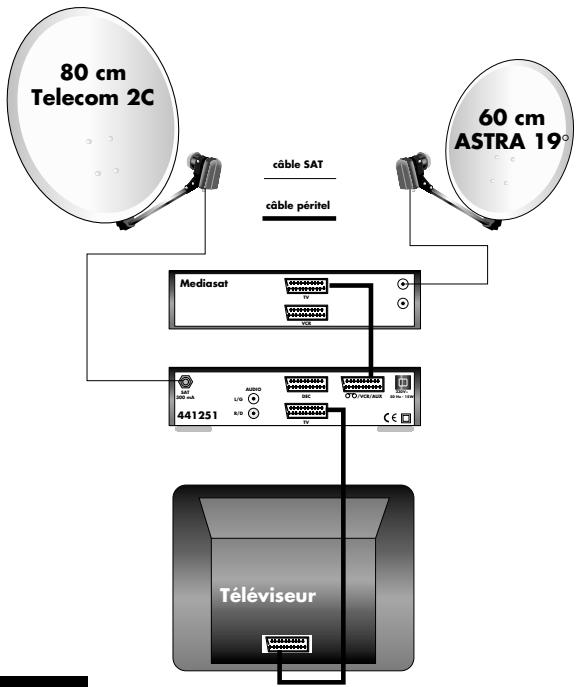

Si vous utilisez un répartiteur satellite pour répartir vos paraboles sur plusieurs démodulateurs, des perturbations intermittentes de l'image peuvent apparaître. Il suffit dans ce cas de couper l'alimentation LNB (voir paragraphe 8 page 13).

Menu système / sous-menu LNB

SYS

Après avoir appuyé sur la touche SYS, puis sur la touche CH, appuyez sur la touche VOL de sorte que l'afficheur indique "oFF". Mémorisez les nouveaux réglages en pressant la touche MEM pendant 3 secondes.

Blocage parental

Vous pouvez bloquer une ou plusieurs chaînes pour les rendre inaccessibles (par exemple à vos enfants).

1 - Bloquer une chaîne

• Allez sur la chaîne que vous voulez bloquer en tapant sur le numéro sur la télécommande.
• Appuyez sur la touche "cadenas" (touche n°1 dans la description de la télécommande). "P-1" s'affiche.
• Appuyez deux fois sur VOL "on" s'affiche et la chaîne disparaît.
• Appuyez 3 secondes sur la touche MEM (Sto apparait brièvement)

Lorsqu'une chaîne est bloquée, vous n'y avez pas accès avec les touches CH

2 - Visualiser une chaîne bloquée

• Allez sur la chaîne que vous avez bloquée en tapant son numéro sur la télécommande (elle n'est pas accessible avec les touches CH▲). L'écran TV affiche de la neige et l'affiche indique un L devant le numéro.
• Appuyez sur la touche "cadenas", puis tapez 6811 sur la télécommande.

3 - Débloquer une chaîne

• Allez sur la chaîne que vous avez bloquée en tapant son numéro sur la télécommande. L'écran TV affiche de la neige et l'afficheur indique un L devant le numéro.
• Appuyez sur la touche "cadenas", puis tapez 6811 sur la télécommande.
• Pendant que "OFF" s'affiche, pressez la touche MEM pendant 3 secondes. L'écran affiche "Sto", la chaîne est débloquée.

• Fréquence vidéo = 12690 MHz (supérieure à 11700, donc 22 kHz = on)
• Polarisation = verticale
• Fréquence audio = 5.80 MHz Mode audio = Mono
• désaccentuation = J17 (satellite Télécom)

Opération affichage

Tapez 009 sur la télécommande P009

appuyez sur la touche VIDEO FAST

Tapez 12690 2690

appuyez sur la touche CH-OL-

appuyez sur VOL ↓ jusqu'à afficher "univ"............ univ

appuyez sur la touche CH POL

appuyez sur VOL ↑ jusqu'au afficher "vEr". vEr

appuyez sur la touche SYS OFFS

appuyez sur la touche CH Ln

appuyez sur VOL jusqu'à afficher "on".

appuyez sur la touche CH -22-

appuyez sur VOL ↓ jusqu'à afficher "on" on

appuyez sur la touche AUDIO...............................................................

Tapez 580 A5.80

appuyez sur la touche CH. Aud

appuyez sur VOL jusqu'à afficher "-0-".

appuyez sur la touche CHUTE

appuyez sur VOL jusqu'au afficher "J17"

Appuyez sur MEM pendant 3 secondes Sto fais P009

Utilisation avec un magnetoscope

Pour connecter votre magnétoscope au démodulateur, branchez simplement un cordon péritel 21 broches câblées entre votre magnétoscope et la péritel magnétoscope du démodulateur.

Il n'y a pas de réglage de chaîne à effectuer sur le magnétoscope ni sur la télévision. Il n'y a plus de cordon péritel entre le magnétoscope et la télévision. On ne peut pas, avec un seul démodulateur, enregistrer une chaîne satellite et en regarder une autre.

Si vous possédez une antenne hertziennne (antenne «râteau»), vous pouvez enregistrer une chaîne terrestre et regarder une chaîne satellite et inversement.

Si vous recevez CANAL+ par le râteau, branchez le décodeur CANAL+ sur le magnétoscope. Vous devez regarder CANAL+ en passant par le tuner du magnétoscope. Ne branchez le décodeur sur la péritel «DEC» du démodulator que si vous captez CANAL+ par le satellite (conseille).

Lecture d'une cassette

La lecture d'une cassette fait automatiquement apparaître l'image du magnétoscope sur la télévision. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de votre magnétoscope.

Enregistrement

Mettre le démodulateur sur la chaîne que vous pouvez enregistrer. Lancer l'enregistrement sur la chaîne «auxiliaire» du magnétoscope (O, EXT, E1, AUX, AV1...).

Se reporter à la notice du magnétoscope si nécessaire.

Descente de 2 câbles (SAT et TER)

Descente d'un seul câble coaxial

Installation bi-tete

Permet de capter Astra et Hotbird.

Montage des TETES sur le support

Pour ASTRA et HOT BIRD

Les 2 têtes doivent être éloignées au maximum l'une de l'autre sur le support (Réf 450017).

Réception ASTRA et EUTELSAT (HOT BIRD)

La tête décalée capte Astra

La tête centrale capte Eutelsat (HOT BIRD)

CALAGE / Orientation

• Brancher directement la tête centrale à l'entrée SAT du démodulateur.
• Mettre le démodulateur sur une chaîne de Hot Bird (ex. 79 = TV5 )
• Calder la parabole de la manière expliquée dans le raccourci d'installation (p 5 paragraphe E).
• Lorsque vous captez parfaitement TV5, connectez directement la tête centrale à l'entrée LNB-A du commutateur et la tête décalée à l'entrée LNB-B.
• Si nécessaire, affinez la position de la parabole pour capter parfaitement les deux satellites.

Descente d'un câble SAT + un câble TV

Descente d'un seul câble SAT

Nécessite un commutateur DiSEqC Tone Burst (non fourni) ref. 432507.

Si vous avez un terminal numérique, le démodulateur analogue ne vous servira que pour les chaînes nationales de Télécom 2C. Aussi, nous vous conseillons d'installer deux paraboles ; une pour le terminal numérique, et une pour le démodulateur analogue.

Dans l'exemple qui suit, nous expliquons l'utilisation et les branchements avec un Mediasat (Canal Satellite). L'installation est alors schématisée ci-dessous :

La parabole sur Télécom est directement reliée au démodulateur et la parabole Astra est directement reliée au terminal. En théorie, il est possible de ne descendre qu'un seul câble, mais en pratique, c'est très difficile car le terminal Mediasat n'est pas prévu pour gérer un commutateur. Aussi, nous vous conseillons de descendre deux câbles.

• Pour regarder l'analogue, allumez le démodulateur et mettez en veille le terminal.
• Pour regarder le numérique, allumez le démodulateur puis le terminal, il prendra automatiquement la main sur le démodulateur, comme le ferait un magnétoscope.

Note : vous coupez égarlement brancher le terminal sur la péritel DEC du démodulateur. Dans ce cas, le démodulateur doit être en veille pour regarder le numérique. Ceci permet de libérer la péritel VCR pour brancher le magnétoscope.

Repartition sur deux demodulateurs

Le partage d'un LNB universel avec un répartiteur ref. 436302 n'est possible que sur Télécom (toutes les chaînes verticales et fréquences supérieures à 11700).

• Le premier démodulateur doit être allumé en permanence sur une chaîne de télécom (ex : TF1).
• Le deuxième démodulator doit être reprogrammé pour enlever l'alimentation LNB sur toutes les chaînes (1 à 6).

SYS CHVOL VOL Affichage "OFF"

pendant 3 secondes

Pour une répartition totalement indépendante, il faut impérativement une tête TWIN (Réf. 440927) et descendre 2 câbles, un par démodulateur.

Telecommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désigne ce code, et non pas le fabricant de l'appareil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Métronic. Si aucun code Métronic ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre que Métronic ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Métronic. Il est recommandé de contacter le fabricant de la télécommande universelle.

Programmation d'enregistrements

Vous pouvez programmer l'allumage et l'extinction de votre démodulateur afin d'enregistrer une émission en votre absence. Il faut pour cela programmer :

• l'heure actuelle
• l'heure d'allumage
• l'heure d'extinction
• la chaîne à activer.

	heure	minutes
Heure actuelle	t-1	t-2
Horloge d'allumage	t-5	t-6
Heure d'extinction	t-7	t-8

• Appuyez sur la touche horloge (touche n°4 page 7). "t-1" s'affiche, et réglez l'heure actuelle avec les touches « VOL »
• Appuyez sur CH▲, t-2 s'affiche et réglez les minutes avec les touches « VOL »
• Appuyez sur CH▲, t-3 s'affiche et affichez "on" en appuyant sur VOL
• Appuyez sur CH▲, t-4 s'affiche et sélectionner la chaîne à enregistrer avec les touches « VOL »
• Appuyez sur CH▲, t-5 s'affiche et réglez l'heure d'allumage avec VOL
• Appuyez sur CH▲, t-6 s'affiche et réglez les minutes avec VOL Appuyez sur CH▲, t-7 s'affiche et réglez l'heure d'extinction avec VOL
• Appuyez sur CH▲, t-8 s'affiche et réglez les minutes avec VOL
• Éteignez le démodulateur.

Certains téléviseurs s'allumeront automatiquement dès que le démodulateur se réveillera. Il est donc préférable d'éteindre le téléviseur si tel est votre cas.

TUNER

• Niveau d'entrée: -60 à -30 dBm.
• Impédance : 75 Ω. Seuil : 6 dB typ.
• Gain différentiel: 5% max.
• Phase différentielle: max.
• Signal de bruit : 35 dB Min.

• Désaccentuation: CCIR REC, 405-1/625 lignes PAL.
• Réjection d'énergie de dispersion : 40 dB Min.
• Bande passante: 20Hz à 5MHz (système B/G).
• Niveau de sortie sur péritel : 1,0 Vp-p.

• Fréquence : 5,00 MHz à 9,99 MHz. Largeur de bande : 130 et 280 kHz. Mode : Mono / Stereo.
• Bande passante: 30Hz à 15kHz.
• Niveau de sortie sur péritel : 1 Vrms.
• Désaccentuation: 50 s, 75 s, J17, pseudo-Panda.

Systeme de polarisation

• Alimentation LNB 13,5 / 18V (300 mA max) par le câble coaxial.

Connexions arrieres

• Entrée TUNER 900-2150 MHz.
• 3 sorties péritels TV / MAGNETOSCOPE / DECODEUR.
• Sortie audio Gauche / Droite.

Alimentation

• Alimentation secteur 230V ~, 50Hz.
• Consommation : 15W max.

Il y a un court-circuit sur le câble. Débranchez le démodulateur du secteur et vérifiez le montage des fiches F.

2 - JE N'obtiens AUCUNE IMAGE sur l'ecran TV

Vérifier dans l'ordre les points suivants :

• Vérifiez que l'afficheur indique "ON" après avoir appuyé sur SYS, puis CH▲, puis VOL
• Le démodulateur est bien programmé sur la chaîne correspondant au satellite que vous souhaitez coder.
• Les connexions péritel (inversions, oublis). Attention, le cordon péritel doit avoir la totalité de ses 21 broches connectées (les cordons péritel audio-video n'ont que neuf broches connectées). Ouvrez votre fiche pour vérifier le nombre de fils. Vérifier le cable coaxial et les différentes connexions et plus particulièrement le bon montage des fiches F.
• La connexion fiche F de la tête LNB, un bon contact entre la fiche F et le câble. Le calage de la parabole.

2 - L'image sur l'ecran n'est PAS NETTE:

Vérifier dans l'ordre les points suivants :

Le calage de la parabole. - Le positionnement des têtes (le triangle doit être dirigé vers le haut) pour les têtes en métal gris (réf...922 ou US98 ou EU156). - En appuyant sur SYS + VOL > vérifier que vous êtes bien sur la position U00.

3 - JE Rencontre des problemes de son

Vérifier dans l'ordre les points suivants,

• Le démodulateur ne doit pas être sur X1 (point en bas à droite de l'afficheur). La fiche péritel. Si le problème ne se produit que pour une chaîne, régler la fréquence son à l'aide de la télécommande.

4 - JE N'obtiens PAS TOUTES les chaines souhaitees

Vérifier dans l'ordre les points suivants :

• Le démodulateur est bien programmé sur une chaîne correspondant au satellite que vous souhaitez capter. Le calage de la parabole.
• Vérifier le réglage de votre chaîne par rapport au guide des chaînes préprogrammées.
• Vérifier si la chaîne émet 24h sur 24 en consultant une revue spécialisée.
• Vérifier que les câbles sont bien reliés à la bonne entrée du démodulateur.

5 - JE NE reçois que les chaines en polarisation horizontale ou CELLES en polarisation verticale

• Vérifier le positionnement de la tête (le triangle doit être dirigé vers le haut), pour les têtes en métal gris (réf. 922 ou US98 ou EU156).

6 - Certaines chaines present des POINTS NOIRS ou BLANCS.

• Affiner le calage.
• Modifier légèrement la fréquence vidéo.
• Vérifier le positionnement de la tête (le triangle doit être dirigé vers le haut), pour les têtes en métal gris (réf...922 ou US98 ou EU156).

7 - L'image se deteriore ou disparait par temps de PLUIE.

• Améliorer le calage de la parabole.
• Vérifier l'isolation de la fiche au niveau de la tête. Il est normal de perdre l'image par grosse pluie orageuse.

8 - J'obiens une IMAGE NOIR et BLANC.

• Vérifier que la TV (ou le magnétoscope) est bien PAL / SECAM. Si vous recevez les chaînes d'Astra ou Hot Bird en noir et blanc, votre téléviseur est soit seulement SECAM soit programmes en SECAM.

9 - L'image est SOMBRE

• Réglez la luminosité sur "hi" (Menu VIDEO, sous-menu "bri").

10 - L'ecran du teléviseur RESTE NOIR (ou BLEU).

• Sur certains téléviseurs, l'écran reste noir tant que l'image à afficher n'est pas parfaite. Le calage est donc plus difficile. Dans ce cas, faire des balayages très lents, ou, si possible, utiliser une autre télévision pour le calage.

Vous trouverez dans les dernières pages les caractéristiques des chaînes que nous avons programmées dans le démodulateur. Cette programmation a été établie selon les informations qui sont à notre disposition à ce jour et selon les programmes qui sont émis à ce jour.

Les opérateurs responsables des émissions télévisées par satellites changeant parfois sans préavis les fréquences et les transpondeurs, nous ne pouvons malheureusement pas vous garantir l'exactitude de ces programmes dans le temps, et vous prions de nous en excuser. Vous pourrez toutefois à tout moment parfaire les réglages d'usine en suivant les instructions qui vous ont été données en page 8 et 9.

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller gracieusement (du lundi au vendredi de 9h30 à 12h / 15h à 19h et le samedi - sauf juillet et août - de 9h30 à 12h et 14h30 à 16h30)

Munissez-vous des informations suivantes avant tout appel.

Référence démodulateur: 441251 Hystis

Nombres de têtes :

Satellites captés

METRONIC HOT LINE

Tel.: [phone]

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire ci-après (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice, vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

BON de garantie

Le démodulateur et la tête LNB sont garantis un an contre tout vice de fabrication, pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse.

IL EST IMPERATIF D'OBTEMIN R UN NUMERO D'ACCORD DE RETOUR AVANT TOUT ENVOI.

BON de garantie

Réf. du matériel.

Date d'achat.

Telecom 2C

1	TF1	François	12690 V / 5,80 M
2	France 2	François	12564 V / 5,80 M
3	France 3	François	12732 V / 5,80 M
4	Canal + (1)	François	12648 V / 7,02 S
5	Arte/La Cinquième	François	12606 V / 5,80 M
6	M6	François	12522 V / 5,80 M
7	TV5 (2)	François	12648 V / 5,80 M
8	Canal + (3)	François	12648 V / 7,02 S

Astra 19,2°

20	KI.KA / Arte	Allemand	10714 H / 7,02 S
21	Viva Plus	Allemand	11303 H / 7,02 S
22	CNBC Europe	Anglais	10729 V / 7,02 S
23	Neun Live	Allemand	10936 V / 7,02 S
24	Phoenix	Allemand	11009 V / 7,02 S
25	VIVA	Allemand	11127 V / 7,02 S
26	TV Puls	Polonais	10744 H / 7,02 S
27	N24	Allemand	10803 H / 7,02 S
28	TV trav. Shop. DL	Allemand	10818 V / 7,02 S
29	QVC Germany	Allemand	10759 V / 7,02 S
30	TV Shop	Allemand	10847 V / 7,02 S
31	Bloomberg TV All.	Allemand	11362 H / 7,02 S
32	Super RTL Deutschland	Allemand	11391 H / 7,02 S
33	Rheinland-Pfalz	Allemand	10891 H / 7,02 S
34	Home Shopping Eur.	Allemand	10906 V / 7,02 S
35	Pro 7	Allemand	11406 V / 7,02 S
36	MTV 2 Pop	Allemand	11421 H / 7,02 S
37	ZDF	Allemand	10964 H / 7,02 S
38	VOX	Allemand	11273 H / 7,02 S
39	ARD Das Erste	Allemand	11494 H / 7,02 S
40	BR Alpha	Allemand	11686 V / 7,02 S
41	B.TV	Allemand	11023 H / 7,02 S
42	DSF	Allemand	11523 H / 7,02 S
43	The God Channel	Anglais	11538 V / 7,02 S
44	WDR	Allemand	11053 H / 7,02 S
45	Hessen Fernsehen	Allemand	11068 V / 7,02 S
46	Bloomberg TV UK	Anglais	11568 V / 7,02 S
46	SFB 1 (18h-2h)	Allemand	11568 V / 7,02 S
47	NDR Fernsehen	Allemand	11582 H / 7,02 S
48	MDR	Allemand	11112 H / 7,02 S
49	MTV Allemagne	Allemand	11612 H / 7,02 S
50	Bayerisches Fern.	Allemand	11141 H / 7,02 S
51	CNN International	Anglais	11627 V / 7,02 S
52	N-TV	Allemand	11641 H / 7,02 S
53	SWBade-Wurt.	Allemand	11186 V / 7,02 S
54	RTL II	Allemand	11214 H / 7,02 S
55	RTL Deutschland	Allemand	11229 V / 7,02 S
56	RTL Shop	Allemand	11244 H / 7,02 S
57	Eurosport/Quantum	Allemand	11259 V / 7,20 M
58	Eurosport/Quantum	Anglais	11259 V / 7,02 M
59	ORB Fernsehen	Allemand	11656 V / 7,02 S

79	TV5	François	11322 V / 6,60 M
80	Arte / France 5	François	11079 V / 6,60 M
81	Duna TV	Hongrois	10815 H / 6,50 M
82	Medya / Mesopotamia	TVKurde	10853 H / 6,60 M
83	TRT International	Turc	10974 H / 6,65 M
84	BBC World	Anglais	11114 V / 6,60 M
85	TVN	Polonais	11148 H / 7,02 S
86	Deutsche Welle TV	Allemand	11163 V / 7,02 S
87	TVE Internacional	Espagnol	11224 H / 6,60 M
88	Rai Uno	Italien	11363 V / 7,02 S
89	Rai Due	Italien	11446 V / 7,02 S
90	Rai Tre	Italien	11530 V / 7,02 S
91	TV 4	Polonais	11431 H / 6,60 M
92	TV Polonia	Polonais	11474 H / 7,02 S
93	RTL 7	Polonais	11489 V / 7,02 S
94	TNB Europe	Anglais	11566 H / 7,02 S
95	RTPI	Portugais	11727 V / 6,60 M
96	Magyar 2	Hongrois	12130 H / 6,50 M
97	ERT	Grec	12284 H / 6,60 M

Eutelsat W2

100	Syria Satellite Channel	Arabe	11572 H / 6,60 M
101	RTM 1	Arabe	10972 V / 6,60 M
102	Canal Algérie	Arabe	11095 V / 6,60 M
103	ESC 1	Arabe	11516 V / 6,60 M
104	Jamahirya Sat Ch.	Arabe	11554 V / 6,60 M
105	TV 7	Arabe	11599 V / 6,60 M
106	Nile TV	Anglais	11474 V / 6,65 M

Eutelsat W1

108	A-TV	Turc	10965 V / 6,65 M
109	Ciné 5*/Playboy TV*	Turc	11006 V / 6,65 M
110	Show TV	Turc	11048 V / 6,65 M
111	STAR TV	Turc	12602 V / 6,65 M
112	TRT international	Turc	11093 V / 6,65 M
113	TV 8	Turc	11836 V / 6,65 M
114	Kanal D Fun	Turc	11569 V / 6,65 M

Thor 2

(1) Nécessite un décodeur non fourni (2) Disparition annoncée en Juillet 2002 (3) Pendant les heures en «clair».

Télécom 2C

119	Berbere Radio	François	12564 V / 7,75 M
120	Mosqueteiros	François	12522 V / 6,40 M
121	Mood Music 2	François	12522 V / 7,25 M
122	Mood Music 1	François	12522 V / 7,75 M

Astra 19,2°

123	Radio Eviva	Allemand	11377 V / 7,38 M
124	CNN Radio	Anglais	11627 V / 7,92 M
125	WDR 2	Allemand	11053 H / 7,38 S
126	WDR Eins live	Allemand	11053 H / 7,74 S
127	MDR Sputnik	Allemand	11112 H / 7,38 S
128	Deutsche Welle 1	Allemand	11229 V / 7,38 S
129	Deutsche Welle 3	Allemand	11229 V / 7,74 M
130	Deutsche Welle 4	Allemand	11229 V / 7,92 M
131	Antenne Bayern	Allemand	11332 H / 7,74 S
132	Deutschlandfunk	Allemand	11347 V / 7,38 S
133	DLR Berlin	Allemand	11347 V / 7,74 S
134	RTL Radio	Allemand	11391 H / 7,74 S
135	Radio Horeb	Allemand	11406 V / 7,38 M
136	SWR 3	Allemand	11494 H / 7,38 S
137	NDR 2	Allemand	11582 H / 7,38 S
138	NDR 4 info	Allemand	11582 H / 7,74 S
139	ERF1	Allemand	10906 V / 7,38 S
140	ERF2	Allemand	10906 V / 7,56 S
141	Radio France Int.	François	11421 H / 7,56 M
142	EuroSpar Music	Anglais	11641 H / 7,56 M
143	Radio Goldstar	Allemand	10906 V / 7,74 M
144	WDR Funkhaus Eur.	Allemand	11009 V / 7,38 S
145	Orion Network 1	Allemand	11288 V / 7,74 S
146	Klassic Radio	Allemand	11273 H / 7,74 M
147	RTL Radio	Allemand	11273 H / 7,38 S
148	EWTN Radio Eur/UK	Anglais	11421 H / 7,74 M
149	Sunshine Live	Allemand	11406 V / 7,74 M
150	WDR 4	Allemand	11568 V / 7,38 S
151	WBBR-Bloomberg R.	Anglais	11568 V / 7,74 S
152	Euro Max	Allemand	11612 H / 7,38 M
153	Voice of Am. Balkans	Anglais	11612 H / 7,56 M
154	N Joy Radio	Allemand	11464 H / 7,38 S
155	IBC Tamil Radio	Anglais	11421 H / 7,38 M
156	Radio Melodie	Allemand	11523 H / 7,38 S

167	France Info	François	11322 V / 7,20 M
168	France Inter	François	11322 V / 7,38 M
169	France Culture Europe	François	11322 V / 7,56 M
170	Radio Monte Carlo	Arabe	11322 V / 7,92 M
171	BBC World Service	Anglais	11114 V / 7,74 M
178	Deutsche Velle 1	Allemand	11163 V / 7,38 S
179	DW Europe 2	Variable	11163 V / 7,74 M
180	DW Europe 3	Variable	11163 V / 7,92 M
181	Radio Finlande	Finois	11163 V / 8,10 M
182	Deutsche Velle 2	Allemand	11163 V / 8,28 M
183	Deutsche Velle 6	Allemand	11163 V / 8,46 M
184	TRT F.M.	Turc	10974 H / 7,02 S
185	RNE Radio 1	Espagnol	11224 H / 7,38 M
186	Radio Exterior	Espagnol	11224 H / 7,56 M
188	Polskie Radio 5	Polonais	11474 H / 7,38 M
189	Polskie Radio 1	Polonais	11474 H / 7,56 M
190	Polskie Radio 3	Polonais	11474 H / 7,74 M
191	Radio Maryja	Polonais	11474 H / 7,92 M
192	Rai Radio 1	Italien	11363 V / 7,38 M
193	Rai Radio 3	Italien	11363 V / 7,56 M
194	Rai Radio 2	Italien	11446 V / 7,38 M
195	Rai Internationale	Italien	11446 V / 7,56 M
196	RDP Internacional	Portugais	11727 V / 7,02 M
197	RDP Antena 1	Portugais	11727 V / 7,20 M
198	Voice of Turkey	Turc	10974 H / 7,56 M
199	Bartok Radyo	Hongrois	12130 H / 7,74 S

Eutelsat W2

206	RTM Arabic	Arabe	10972 V / 7,02 M
207	Radio Rabat	Arabe	10972 V / 7,38 M
208	RTM Berbère	Arabe	10972 V / 7,56 M
209	Chaîne 1	Arabe	11095 V / 7,02 M
210	Chaîne 2	Arabe	11095 V / 7,20 M
211	Chaîne 3	Arabe	11095 V / 7,38 M
212	El Bahja	Arabe	11095 V / 7,56 M
213	Sout Al Arab	Arabe	11516 V / 7,20 M
214	ERTU Generale	Arabe	11516 V / 7,02 M
215	Radio Tunis Intern.	Arabe	11599 V / 7,02 M
216	Radio Tunis National	Arabe	11599 V / 7,20 M
217	La voix de l'Afrique	Arabe	11554 V / 7,20 M
218	Syria Radio	Arabe	11572 H / 7,20 M

219	Kiss F.M.	Turc	10965 V / 7,02 S
220	Radyo Sport	Turc	10965 V / 7,56 S
221	Shik F.M.	Turc	10965 V / 7,92 S
222	Radyo 5	Turc	11006 V / 7,74 S
223	Alem FM	Turc	11048 V / 7,02 S
224	Best FM	Turc	11048 V / 7,38 S
225	Cem Radio	Turc	11048 V / 7,74 M
226	Tatlises F.M.	Turc	11048 V / 8,10 S
227	Radyo D	Turc	11569 V / 7,02 M
228	Voice Of Turkey	Turc	11093 V / 7,92 M

Questionnaire qualite

Date d'achat : Votre Nom : Adresse :

Lieu d'achat : Ville :

Nom du magasin : Code Postal : Département : Tél.

Kit Universel mono-tête

□ Démodulator

Kit Universel bi-tête

Rotor

Kit universel motorisé

Référence (voir carton). Modèle démodulator

Motif d'achat :

Mauvaise réception terrestre Plus de CHOIX de chaînes Chaînes étrangères

- Comment avez-vous connu metronic?

Amis / parents □ Publicité / catalogues □ Dans le magasin

oui

non

Avez-vous eu recours à un installateur ?

oui

non

Pour quel montant

- Quelles difficultés avez-vous rencontrées lors de l'installation ?

Passage du câble

□Difficile

Moyennement difficile

Assez facile

□Facile

2 Montage des fiches sur le câble

□Difficile

Moyennement difficile

□Assez facile

□Facile

3 Montage de la parabole

□Difficile

Moyennement difficile

Assez facile

□Facile

4 Montage des têtes (LNBs)

□Difficile

Moyennement difficile

□Assez facile

□Facile

5 Fixation de la parabole

□Difficile

Moyennement difficile

Assez facile

□Facile

6 Calage de la parabole

□Difficile

Moyennement difficile

Assez facile

□Facile

7 Montage du rotor

□Difficile

Moyennement difficile

□Assez facile

□Facile

• Avez-vous isolé la ou les LNBs (têtes)?

oui

nor

Pâte d'isolation METRONIC

Autres produits METRONIC

Gel silicone

Ruban adhesif

Autre.

• Avez-vous eu recours à l'assistance téléphonique METRONIC?

oui

non

Si oui, qu'en pensez-vous?

• La notice vous pourrait-elle bien réalisée pour installer, sans avoir recours à un professionnel, un kit satellite?

oui

□ non

Quelles modifications souhaiteriez-vous voir apportées?

• Où avez-vous installé votre kit satellite ?

Sur un balcon Sur le toit (cheminée...) Sur le mur À sol Autre.

• Quelle longueur de câble avez-vous utilisée ?

Autres remarques ou suggestions :

ETRONIC

Node Park Touraine - BP 1 - Tauxigny - 37310 REIGNAC CEDEX

[e-mail]

ETRONIC

Node Park Touraine - BP 1 - Taizy

37310 REIGNAC CEDEX

[e-mail]
