MODE D'EMPLOI DEMODULATEUR ANALOGIQUE FIRST BOX METRONIC

Démodulateur 400 canaux

1 ENTREE IF / STEREO / 3 PERITELS

Nous vous remercions d'avoir choisi un récepteur Metronic et sommes persuadés qu'il vous donnera entière satisfaction. L'installation est très simple, à condition de suivre scrupuleusement les différentes étapes de montage.

L'intérieur de votre démodulateur First BOX contient des composants soumis à haute tension; n'ouvrez jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre démodulateur ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le démodulateur à proximité d'autres appareils. Choisissez un endroit aéré. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Ne posez jamais le démodulateur sur un autre appareil, la surchauffe qui en résultait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos appareils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA (LR3) 1.5V (non fournies). Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.

En cas de problème de réception sur une chaîne, procurez-vous une revue spécialisée pour savoir si cette chaîne émet toujours en clair. Pour information, les opérateurs changent fréquemment les caractéristiques des chaînes sans préavis.

Si vous n'avez qu'un tuner satellite, vous ne pouvez pas regarder une émission satellite différente de celle que vous enregistrez. Aussi, nous vous conseillons de garder l'antenne terrestre (râteau) si vous en avez une.

Il est nécessaire de posséder un décodeur pour les chaînes cryptées (Canal+...) et un terminal numérique pour toutes les chaînes émises en numérique (en clair ou non).

Cette notice contient des informations à ne pas divulguer aux enfants si vous utilisez le blocage parental.

Vous trouverez dans les premières pages de cette notice un raccourci d'installation qui vous permettra de capter Atlantic Bird 3 (TFI, France 2, France 3...).

Nous vous conseillons de suivre cet exemple simplifié et de vous reporter ensuite aux paragraphes suivants afin d'adapter votre installation à votre besoin.

Ce raccourci comporte 6 étapes à suivre SCRUPULEUSEMENT.

Sommaire

INSTALLATION - P.3

1 - DESCRIPTION DU DEMODULATEUR 2 - DESCRIPTION DE LA TELECOMMANDE 3 - PROGRAMMATION D'UNE NOUVELLE CHAINE - P.6 4 - UTILISATION AVEC UN MAGNETOSCOPE P.10 5- INSTALLATION D'UN LNB MONOBLOC ASTRA/HOTBIRD -P.10 6- UTILISATION AVEC UN TERMINAL NUMÉRIQUE -P.12 7 - RÉPARTITION SUR 2 DÉMODULATEURS 8- TELECOMMANDES UNIVERSELLES -P.12 9- DEBLOCAGE DE LA PROGRAMMATION -P.13 10 - CHARACTERISTIQUES ELECTRIQUES DU DEMODULATEUR - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 11- EN CAS DE PROBLÉME -P. 14

BON DE GARANTIE - P.15

GUIDE DES CHAINS -P.16

QUESTIONNAIRE QUALITE- -P.20

Node Park Touraine - BP 1 - Tauxigny - 37310 REIGNAC CEDEX

www.metronic.com

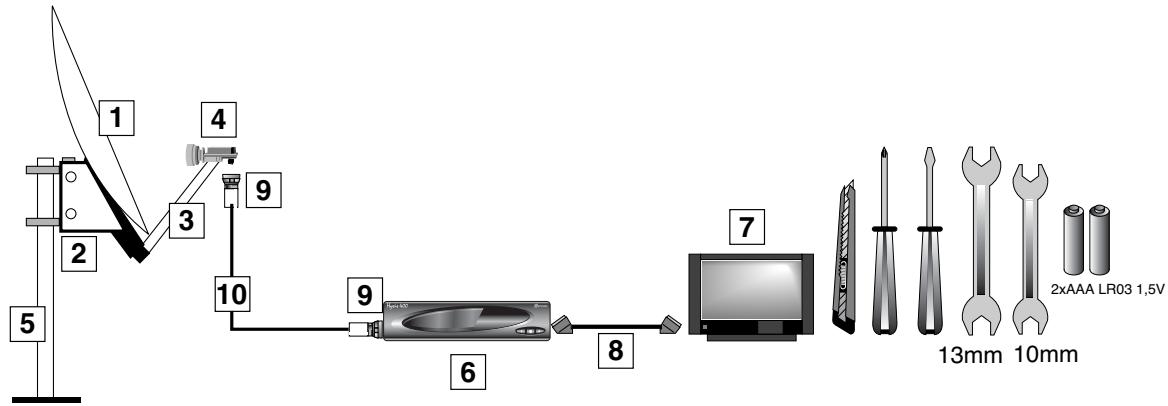

Elements necessaires:

1 - Parabole 2 - Visserie / Fixation 3 - Bras d'offset 4 - LNB universal 5 - Mât ou bras de déport ∅ minimum recommandé : 40mm

6 - Démodulateur 7 - TV PAL / SECAM 8 - Cordon péritel 21 broches câblées 9 - Fiches F 10 - Câble spécial satellite, du câble standard ne convient pas.

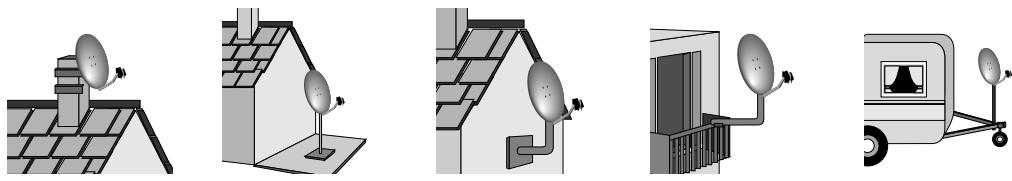

Montage de la parabole :

• Choisissez un emplacement avec vue dégagée vers le sud et assurez-vous que la fixation est stable et verticale.

• En cas d'obstacle inévitable, respectez la règle des distances schématisée ci-contre.

Fixation et assemblage :

Voir notice de la parabole.

• Manipulez la parabole avec précaution car le pourtour peut s'avérer coupant.

Montage des FICHES f sur le cable:

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale.

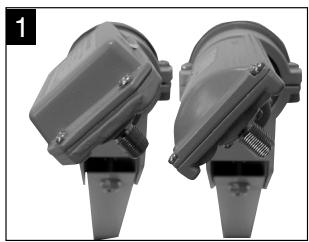

Montage de la TETE (LNB):

• Votre kit peut contenir différents types de LNB.

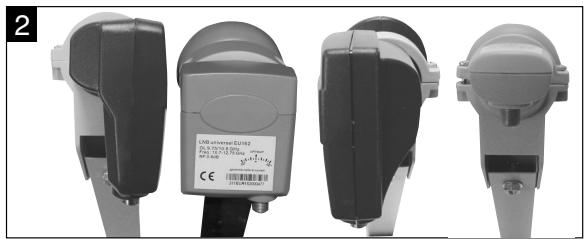

LNB en métal gris : veillez à bien positionner le repère triangulaire ( ▲ ) vers le haut.

Il est normal que le corps de la tête soit incliné à (le cable part incliné à ).

Autres LNB : doit être positionné verticalement (le cable part verticalement).

• Dans tous les cas, n'enlever jamais le capuchon de protection du cornet.
• La fiche F n'étant pas étanche, veillez à isoler correctement le LNB avec de la pâte spéciale ou un manchon d'isolation. A défaut,

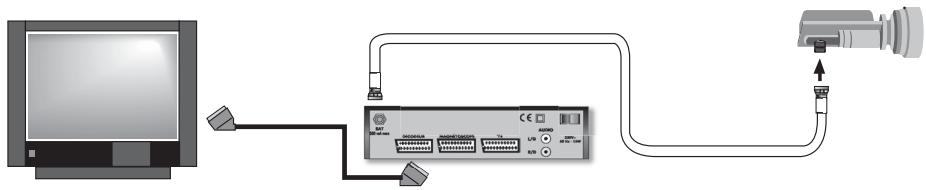

Branchements :

Reliez le LNB à l'entrée SAT du démodulateur. Reliez le démodulateur au téléviseur à l'aide d'un cordon péritel 21 broches câblées. - Appuyez sur la partie ON de l'interrupteur situé en face arrêté puis branchez le secteur

CALAGE / orientation de la parabole :

• Allumer le démodulateur sur la chaîne 1 (touche puis touche 1 ).
• De la neige apparait sur l'écran de la télévision, sinon voir note 10 page 14.
• Mettre la parabole en position verticale, dirigée approximativement vers le SUD.
• Incliner la parabole d'environ vers l'arrière (une demie graduation sur le support arrière de la parabole).
• Faire tourner la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 20 à 25 secondes tout en surveillant le téléviseur.
• Si vous n'obtenez pas l'image de TF1, inclinez de nouveau la parabole d'environ et recommencez le même balayage.
• Procéder ainsi pas-à-pas d'une graduation jusqu'à l'obtention de l'image de TF1.
• Une fois la meilleure image obtenue, serrez définitivement les boulons.
• Pour visualiser les autres chaînes du même satellite, il vous suffit d'utiliser les touches « ▲CH▼ » ou taper le numéro de la chaîne sur la télécommande.

Reglage de la CONTRE polarisation du LNB

• Mettez le démodulateur sur la chaîne du satellite capté que vous recevez le moins bien.
• Faites tourner la tête dans son support de manière à optimiser la qualité de l'image.
• Visser définitivement tous les écrous.

Pour capter un autre satellite, procéder de la même manière en sélectionnant sur le démodulateur une chaîne du satellite désiré (voir le guide des chaînes en fin de notice).

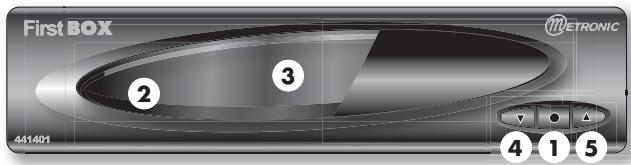

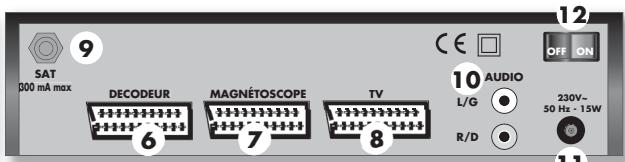

Description du demodulateur

N'allumez le démodulateur qu'une fois tous les branchements effectués.

1 Marche / arrêt

Quand le récepteur vient d'être branché sur le secteur, il se trouve en mode «stand by» (1 trait rouge) apparaît à l'affichage). Pour allumer ou éteindre le récepteur, appuyer une fois sur la touche de la télécommande ou de la façade avant.

2 Récepteur infrarouge

Le récepteur infrarouge reçoit les informations venant de la télécommande.

3 Afficheur digital

Durant l'utilisation normale, l'afficheur indique la chaîne sélectionnée, sinon il indique les paramètres de programmation.

Sur le démodulateur, ces touches changent les chaînes reçues, dans l'ordre croissant ou décroissant.

6 Peritel TV

Cette prise est utilisée pour connecter la TV par un cordon péritel à 21 broches câblées.

7 Peritel magnétoscope

Cette prise peut être utilisée pour connecter le magnétoscope.

Le signal de lecture du magnétoscope passera automatiquement de la péritel magnétoscope à la péritel TV (vous pouvez regarder une K7 sur le TV sans débrancher les cordons péritel).

8 Peritel décodeur

Cette prise est utilisée pour brancher un décodeur de type SYSTER (Canal+...), ou un terminal numérique.

Si vous recevez Canal + par l'antenne terrestre, le décodeur doit rester branché sur le magnétoscope.

10 Sortie audio gauche / droite (G/D)

Ces sorties sont utilisées pour brancher votre équipement Hi-Fi.

11 Cordon secteur

Interrupteur marche / arrêt. Pressez sur ON pour allumer le démodulateur et sur OFF pour le mettre en veille (consommation nulle)

Attention: le démodulateur ne doit pas rester en marche lors d'absence prolongée. Il doit être mis dans un endroit aéré éloigné de toute source de chaleur. Les grilles d'aération ne doivent pas être recouvertes par un quelconque objet (ni décodeur, magnétoscope ou autre...). Évitez d'empiler vos appareils (magnétoscope, démodulateur, décodeur) dans un meuble non aéré.

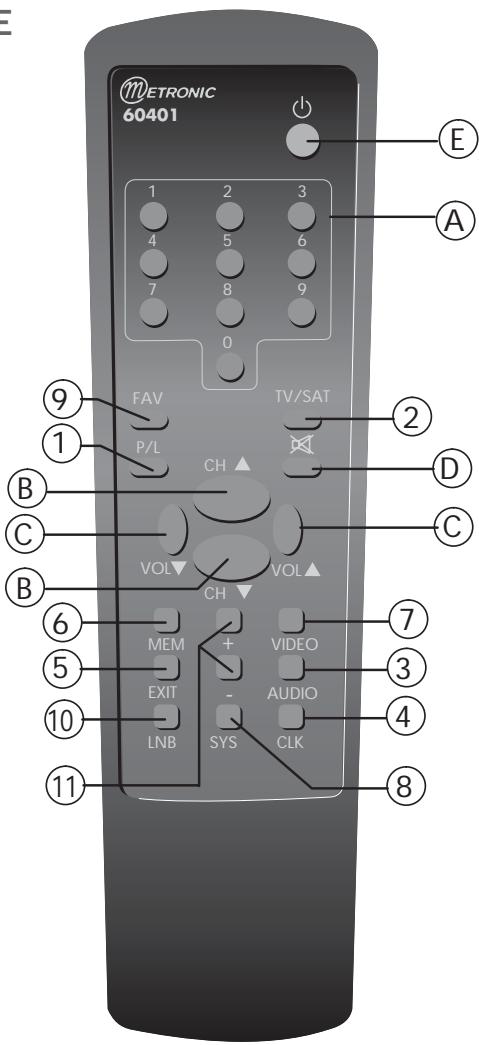

Description de la telecommande

TOUCHES NUMERIQUES : ces touches sont utilisées pour appeler directement le programme ou régler la fréquence audio ou video.

CH, CH∇ : permet de passer d'une chaîne à l'autre.

VOL<, VOL>: permet d'augmenter ou de diminuer le volume sonore.

: permet de couper le son (pour répondre au téléphone par exemple). Appuyer une seconde fois sur la touche pour retrouver le son. : permet d'allumer ou de mettre en veille le modulator.

Touche "Parental Lock" : permet de bloquer une chaîne en verrouillage parental.

Touche TV/SAT. Permet de libérer la TV pour revenir en mode "antenne". Util, par exemple, pour enregister une émission satellite tout en regardant une chaîne terrestre. Lorsque le démodulator est en mode TV, l'afficheur indique "tU"

AUDIO : permet de régler le mode audio. (1) CLK - TOUCHE HORLOGE : Permet de régler l'heure et de l'afficher sur la face avant. Touche EXIT : Permet de sortir d'un menu immédiatement. MEM : permet de mémoriser de nouveaux réglages. La mémorisation est immédiate. Touche VIDEO : pour les réglages du menu VIDEO. ^(1) Touche SYS : pour les réglages système, (commutateur et luminosité). (1) Touches FAV : Permet d'entrer ou de sortir du mode Favori. Dans ce mode, les touches CH et CH balayent les canaux favoris. (voir § favoris) Touche LNB : Permet le réglage de l'oscillateur local et l'activation du commutateur. ^(1) Touches +/- : permet de modifier les réglages en mode programmation. (1) Touche inactive si programmation bloquée (voir page 13, §9).

En utilisation normale, seule

Les touches A, a, E sont utilisées.

Programmation d'une nouvelle châine

Votre démodulateur est entièrement préprogrammé. Ne modifiez la programmation d'une chaîne que pour ajouter une nouvelle chaîne ou modifier l'ordre des canaux.

Caracteristiques d'une chaine :

Chaque chaîne est définie par les 4 paramètres que vous trouverez en fin de notice ou sur les revues spécialisées.

• La fréquence vidéo en Megahertz (MHz). Comprise entre 10650 et 12850
• La polarité (H = horizontale, V = verticale).
• La fréquence audio, comprise entre 5,00 et 9,50 MHz.
• Chaîne mono (M) ou stéréo (S).

En fonction de ces caractéristiques, d'autres paramètres sont à programmer comme expliqué ci-après.

Comment changer les paramètres d'une chaîne?

Avant de modifier des paramètres, vous devez libérer la programmation en débloquant la chaine 333 (voir page 13, § 9).

Les touches de la télécommande permettent d'accéder aux différents menus (Audio, Video, Système,...). Des appuis successifs sur une touche permettent de passer en revue les différents sous-menus. Lorsque tous les sous-menus (généralement 2 ou 3) ont été affichés, l'appui fait sortir du menu (retour à l'affichage du numéro de châne). Les touches + et - permettent de modifier les paramètres d'un sous-menu. La touche MEM permet de mémoriser un nouveau réglage (l'affichage revient sur le numéro de châne). Si vous n'appuyez sur aucune touche pendant 5 secondes, vous sortez automatiquement des menus.

Programmation simplifiée

• Libérez la programmation en débloquant la chaîne 333 (voir page 13, § 9).

	Exemple pour TF1 sur la chaine 250
Tapez le numéro de châte que vous VOULEZ modifier	Vous tapez	Il s'affiche
	250	250
Menu VIDEO
VIDEO sous-menue "Fréquence vidéo"	VIDEO	????*
Appuyez sur la touche VIDEO puis entrez les 5 chiffres de la fréquence vidéo. Lorsque vous entrez le premier chiffre (un 1) l'afficheur s'efface. Les chiffres suivants s'affichent au fur et à mesure. Appuyez sur MEM dés que les 5 chiffres sont entrés.	MEM	250
VIDEO +VIDEO sous-menue Polarité	VIDEO x2	???
Appuyez deux fois sur la touche VIDEO puis sur la touche + pour afficher la polarité souhaitée. Vertical = Urt, Horizontal = Hor. Appuyez sur MEM. A ce stade, vous devriez avoir l'image, mais peut-être pas le son	+ ...**	Urt
Menu AUDIO
AUDIO sous-menue "Fréquence audio"	AUDIO	???
Appuyez sur la touche AUDIO puis sur la touche + pour désirir le mode vidéo. Vous avez le choix entre Stéréo (StO), Mono J17 (J17), Mono 50 ms (50U), Mono 75 ms (75U) ou mode Décodeur (CAL). Dans le doute, essayez les différentes valeurs. Mémorisez en appuyant sur la touche MEM	+ ...	J17
AUDIO + AUDIO sous-menue "fréquence audio"	AUDIO x2	???
Appuyez deux fois sur la touche AUDIO puis entrez les 3 chiffres de la fréquence audio. Mémorisez en appuyant sur la touche MEM.	580	580
	MEM	250

* un "?" désigne un affichage quelconque à modifier. ** des points de suspension signifient des appuis successifs sur la touche jusqu'à l'affichage voulu.

Libérez la programmation en débloquant la chaine 333 (voir page 13, § 9).

Menu LNB

LNB sous-menu «oscillateur local»

Appuyez une fois sur LNB puis choisissez la valeur d'oscillateur local. Dans le cas normal, vous avez un LNB universels; choisissez LO-1. L'option LO-2 est pour un OL à 10 GHz et LO-3 pour un LNB bande C. L'option libre "----" permet de rentrer n'importe quelle fréquence entre 9600 et 11754.

LNB + LNB sous-menu "DiSEqC"

Appuyez deux fois sur LNB puis activez ou non la fonction DiSEqC. Laissez "O. Off" si vous n'avez pas de commutateur. Mettez "O. On" si vous avec un LNB monobloc ou un commutateur (Tone Burst ou 1.0). En cas de problème de fonctionnement du commutateur, essayez O. Ron au lieu de O. On.

Menu système

SYS sous-menu "commutateur"

Appuyez une fois sur SYS puis choisissez l'entrée du commutateur. Note, affiche toujours OFF si la fonction DiSEqC n'a pas été activée dans le menu LNB. Choisissez dS1 pour l'entrée 1 ou A d'un commutateur Tone Burst ou 1.0, ou pour sélectionner HotBird sur un monobloc. dS2 pour l'entrée 2 ou B ou Astra d'un monobloc. dS3 et dS4 pour les entrées 3 et 4 d'un commutateur 4 entrées.

SYS + SYS sous-menu "luminosité"

Appuyez deux fois sur SYS puis sur ou pour changer la luminosité.

LNB

LO-1

MEM

exempie pour sélectionner l'entrée B d'un commutateur

LNBx2

O. off

…**

O. on

MEM

SYS

dS1

dS2

MEM

Définir une chaîne favorite

• Tapez le numéro de chaîne que vous pouvez ajouter dans la liste des favoris
• Appuyez sur MEM puis sur FAV, la chaîne apparait avec un F devant le numéro.

Visualiser les chaînes favorites

• Appuyez sur la touche FAV, un F apparait sur la gauche de l'afficheur, la première chaine favorite apparait. Les touches CH et CH permettent d'accéder à la chaine favorite suivante ou précédente. Appuyez à nouveau sur FAV pour sortir du mode favoris.

Blocage parental

Vous pouvez bloquer une ou plusieurs chaînes pour les rendre inaccessibles (par exemple à vos enfants).

Avertissement.

Dès que vous aurez bloqué une chaine, vous n'aurez plus accès aux touches de programmation (LNB, Video,...). Aussi, si vous oubliez quelle chaine a été bloquée, il vous sera impossible de mettre à jour votre programmation. Nous vous conseillons donc de ne bloquer une chaine qu'en cas de nécessités. Pour toute information, il n'y a plus, à l'heure où nous rédigeons cette notice, de chaine analogique en clair diffusant des programmes pour adultes.

1 - Bloquer une chaîne

• Allez sur la chaîne que vous voulez bloquer en tapant son n° sur la télécommande.
• Appuyez sur la touche P/L puis sur la touche + lorsque les 4 traits s'affichent. Un L s'affiche devant le numéro de chaine. La chaine est maintenant bloquée.

2 - Visualiser une chaîne bloquée

• Allez sur la chaîne que vous avez bloquée en tapant son numéro sur la télécommande. L'écran TV affiche de la neige et l'afficheur indique un L devant le numéro.
• Appuyez sur la touche P/L puis, lorsque les 4 traits s'affichent, entrez votre code secret (1269 en sortie d'usine). Toutes les chaînes bloquées seront visibles jusqu'à ce que vous éteigniez le démodulateur.

3 - Débloquer une chaîne

• Allez sur la chaîne que vous avez bloquée en tapant son numéro sur la télécommande. L'écran TV affiche de la neige et l'afficheur indique un L devant le numéro.
• Appuyez sur la touche P/L puis, lorsque les 4 traits s'affichent, entrez votre code secret (1269 en sortie d'usine). La chaîne s'affiche
• Appuyez sur la touche P/L puis, lorsque les 4 traits s'affichent, appuyez sur la touche -. Le numéro de la chaîne s'affiche sans le L, la chaîne est débloquée.

4 - Changer le code secret

Allez sur une chaîne bloquée (affichage L...) - Appuyez sur la touche P/L puis, lorsque les 4 traits s'affichent, entrez votre code secret (1269 en sortie d'usine). La chaîne s'affiche - Appuyez sur la touche P/L puis, lorsque les 4 traits s'affichent, entrez les 4 chiffres de votre code personnel. Appuyez sur la touche +. Pour vérifier que le nouveau code est bien actif, éteignez puis rallumez votre démodulateur et regardez si le nouveau code permet bien de visualiser une chaîne bloquée.

Affichage de l'horloge

En sortie d'usine, l'horloge est désactivée. Lorsque le démodulator est en veille, un trait apparait sur l'afficheur. Lorsqu'il est allumé, c'est le numéro de la chaîne qui est affiché.

Vous pouvez activer l'horloge pour que l'heure soit affichée en permanence sur l'afficheur.

• Appuyez sur la touche CLK puis régalez les minutes (les chiffres de droite) avec les touches + ou -.
• Appuyez sur la touche CLK puis réglez l'heure (les chiffres de gauche) avec les touches + ou -.
• Appuyez sur CLK puis sur la touche + pour afficher C. on.
• Appuyez sur MEM pour memoriser les nouveaux réglages. Le numéro de la chaîne s'affiche, puis l'heure après quelques secondes. Note : L'heure est donnée à titre informatif, la précision n'est pas garantie.

Utilisation avec un magnetoscope

Pour connecter votre magnétoscope au démodulateur, branchez simplement un cordon péritel 21 broches câblées entre la péritel TV du magnétoscope et la péritel MAGNETOSCOPE du démodulateur.

Il n'y a pas de réglage de chaîne à effectuer sur le magnétoscope ni sur la télévision. Il n'y a plus de cordon péritel entre le magnétoscope et la télévision. On ne peut pas, avec un seul démodulateur, enregistrer une chaîne satellite et en regarder une autre.

Si vous possédez une antenne hertzienne (antenne «râteau»), vous pouvez enregistrer une chaîne terrestre et regarder une chaîne satellite et inversement.

Si vous recevez CANAL+ par le râteau, branchez le décodeur CANAL+ sur le magnétoscope. Vous devez regarder CANAL+ en passant par le tuner du magnétoscope. Ne branchez le décodeur sur la péritel «DECODEUR» du démodulateur que si vous captez CANAL+ par le satellite (conseillé si vous êtes sur Atlantic Bird 3, anciennement télécom).

Lecture d'une cassette

La lecture d'une cassette fait automatiquement apparaître l'image du magnétoscope sur la télévision. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de votre magnétoscope.

Enregistrement

Mettre le démodulateur sur la chaîne que vous pouvez enregistrer. Lancer l'enregistrement sur la chaîne «auxiliaire» du magnétoscope (O, EXT, E1, AUX, AV1...). Se reporter à la notice du magnétoscope si nécessaire.

Descente de 2 câbles (SAT et TER)

Descente d'un seul câble coaxial

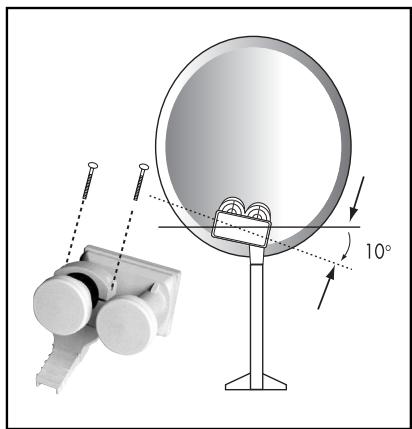

Montage du monobloc

Programmation

• Appuyez deux fois sur LNB pour accéder à la fonction DiSEqC
• Pendant l'affichage de O. OFF, appuyez sur la touche + pour afficher O. ON.
• Appuyez sur MEM pour mémoriser. Ensuite, pour chaque chaîne d'Astra (20 à 58), il faut appuyer sur SYS, puis (affichage de S2), puis MEM pour mémoriser.

• Mettez le démodulateur sur une chaîne de Hot Bird (ex. 79 = TV5)
• Caler la parabole de la manière expliquée dans le raccourci d'installation (page 4 § E). Lorsque vous captez parfaitement TV5, vous devriez capter automatiquement les chaînes d'Astra.
• Si nécessaire, affinez la position de la parabole pour capter parfaitement les deux satellites.

Installation de deux paraboles

L'installation de deux paraboles est une solution pour recevoir les chaînes françaises du satellite Atlantic Bird 3 (AB3) et les chaînes étrangères d'un autre satellite. Pour le calage, nous vous recommandons de caler successivement chaque parabole en reliant directement le LNB au démodulateur. Lorsque les deux paraboles sont calées, connectez la parabole AB3 sur l'entrée B (ou 2) du commutateur et l'autre parabole sur l'entrée A ou 1 du commutateur. Le démodulateur est pré-programmé sur cette configuration, vous n'avez plus qu'à activer la fonction DiSEqC :

• Libérez la programmation en débloquant la chaîne 333 (voir page 13 § 9).
• Appuyez sur LNB, D. OFF s'affiche
• Pendant l'affichage de D. oFF, appuyez sur + pour afficher D. on
• Pendant l'affichage de D. on, appuyez sur MEM

Descente d'un câble SAT + un câble TV

Descente d'un seul câble SAT

Nécessite un commutateur DiSEqC™ Tone Burst (non fourni) ref. 432507.

Entrée LNB A tous satellites (Demodulator en position «dS1») (tête centrale)

Entrée LNB B Atlantic Bird 3 (Demodulator en position «dS2») (tête décalée)

Si vous avez un terminal numérique, le démodulator analogue ne vous servira que pour les chaînes nationales d'Atlantic Bird 3 (ex Telecom). Aussi, nous vous conseillons d'installer deux paraboles ; une pour le terminal numérique, et une pour le démodulator analogue.

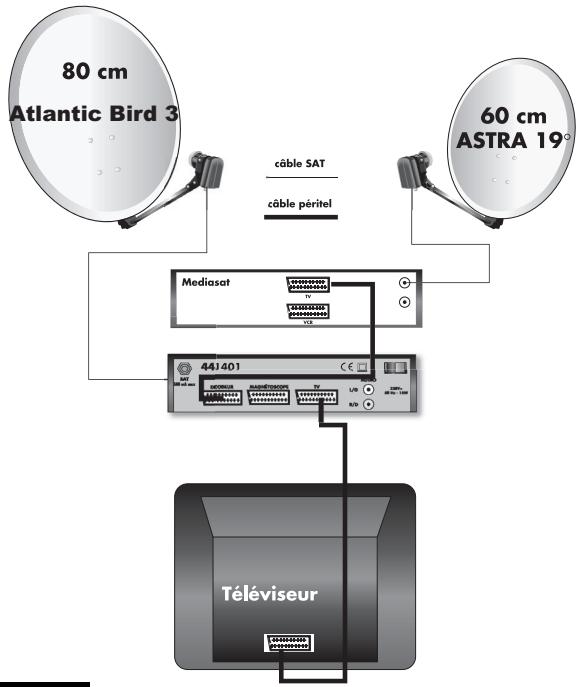

Dans l'exemple qui suit, nous expliquons l'utilisation et les branchements avec un Mediasat (Canal Satellite). L'installation est alors schématisée ci-dessous :

La parabole sur Atlantic bird 3 est directement reliée au démodulateur et la parabole Astra est directement reliée au terminal. La péritel TV du terminal est branchée sur la péritel DECODEUR du démodulateur. En théorie, il est possible de ne descendre qu'un seul cable, mais en pratique, c'est très difficile car le terminal Mediasat n'est pas prévu pour gérer un commutateur. Aussi, nous vous conseillons de descendre deux cables.

• Pour regarder l'analogue, allumez le démodulateur et mettez en veille le terminal.
• Pour regarder le numérique, allumez le démodulateur puis le terminal, il prendra automatiquement la main sur le démodulateur, comme le ferait un magnétoscope.

7 Repartition sur deux demodulateurs

Le partage d'un LNB universel avec un répartiteur ref. 436302 n'est possible que sur Atlantic bird 3 (toutes les chaînes verticales et fréquences supérieures à 11700).

Le premier démodulateur doit être allumé en permanence sur une chaîne de Atlantic bird 3 (ex : TF1), le deuxième démodulateur doit être modifié pour ne pas envoyer le signal "22 kHz"

• Libérez la programmation en débloquant la chaîne 333 (voir page 13 § 9).
• Appuyez sur la touche LNB. Appuyez plusieurs fois sur la touche [+] pour afficher 4 traits.
• Pendant l'affichage de "--", tapez 10600 sur la télécommande, puis tapez MEM.

Pour une répartition totalement indépendante, il faut impérativement une tête TWIN (Réf. 440927) et descendre 2 câbles, un par démodulateur.

Telecommandesuniverselles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désigne ce code, et non pas le fabricant de l'appareil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Métronic. Si aucun code Métronic ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre que Métronic ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Métronic. Il est recommandé de contacter le fabricant de la télécommande universelle.

Afin d'éviter des modifications non souhaitées de la programmation, la chaine 333 a été bloquée en usine, ce qui rend inactives les touches du bas de la télécommande (sauf CLK). Pour débloquer la programmation, vous devez d'abord débloquer la chaine 333. Pour cela :

tapez : il s'affiche :

333 L333

P/L ----

1269 L333

P/L ----

Note 1 : si vous restez trop longtemps sans appuyer sur une touche, l'affichage revient à 333, il faut alors recommencer depuis le début.

Note 2 : nous vous recommandons vivement de bloquer à nouveau la chaîne 333 après avoir modifié la programmation.

P/L

TUNER

• Niveau d'entrée : -60 à -30 dBm. Impédance : 75 Ω. Seuil : 6 dB typ.
• Gain différentiel : 5% max.
• Phase différentielle : max.
• Signal de bruit : 35 dB Min.

• Désaccentuation: CCIR REC, 405-1 / 625 lignes PAL.
• Réjection d'énergie de dispersion : 40 dB Min.
• Bande passante: 20Hz à 5MHz (système B/G).
• Niveau de sortie sur péritel: 1,0 Vp-p.

• Fréquence: 5,00 MHz à 9,99 MHz. Largeur de bande : 130 et 280 kHz. Mode: Mono / Stereo.
• Bande passante: 30Hz à 15kHz.
• Niveau de sortie sur péritel : 1 Vrms.
• Désaccentuation : 50μs, 75μs, J17, pseudo-Panda.

Systeme de polarisation

• Alimentation LNB 13,5 / 18V (300 mA max) par le câble coaxial.

Connexions arrieres

• Entrée TUNER 900-2150 MHz.
• 3 sorties péritels TV / MAGNETOSCOPE / DECODEUR.
• Sortie audio Gauche / Droite.

Alimentation

• Alimentation secteur 230V ~ 50Hz.
• Consommation : 20W max.

1 - Le demodulateur affiche inst

Il y a un court-circuit sur le câble. Débranchez le démodulateur du secteur et vérifiez le montage des fiches F.

2 - JE N'obtiens AUCUNE IMAGE sur l'ecran TV

Vérifier dans l'ordre les points suivants :

Le démodulateur est bien programmé sur la chaîne correspondant au satellite que vous souhaitez capter. - Les connexions péritel (inversions, oublis). Attention, le cordon péritel doit avoir la totalité de ses 21 broches connectées (les cordons péritel audio-video n'ont parfois que neuf broches connectées). Ouvrez votre fiche pour vérifier le nombre de fils. Vérifier le câble coaxial et les différentes connexions et plus particulièrement le bon montage des fiches F. - La connexion fiche F de la tête LNB, un bon contact entre la fiche F et le câble. Le calage de la parabole.

2 - L'image sur l'ecran n'est PAS NETTE:

Vérifier dans l'ordre les points suivants :

Le calage de la parabole. - Le positionnement des têtes (le triangle doit être dirigé vers le haut) pour les têtes en métal gris (réf...922 ou US98 ou EU156). - En appuyant sur SYS + VOL > vérifier que vous êtes bien sur la position U00.

3 - JE Rencontre des problemes de son

Vérifier dans l'ordre les points suivants,

• Le démodulateur ne doit pas être sur X point en bas à droite de l'afficheur). La fiche péritel. Si le problème ne se produit que pour une chaîne, régler la fréquence son à l'aide de la télécommande.

4 - JE N'obtiens PAS TOUTES les chaines souhaitees

Vérifier dans l'ordre les points suivants :

• Le démodulateur est bien programmé sur une chaîne correspondant au satellite que vous souhaitez capter. Le calage de la parabole.
• Vérifier le réglage de votre chaîne par rapport au guide des chaînes préprogrammées.
• Vérifier si la chaîne émet 24h sur 24 en consultant une revue spécialisée.
• Vérifier que les câbles sont bien reliés à la bonne entrée du démodulateur.

5 - JE NE reçois que les chaines en polarisation horizontale ou CELLES en polarisation verticale

• Vérifier le positionnement de la tête (le triangle doit être dirigé vers le haut), pour les têtes en métal gris (réf. 922 ou US98 ou EU156).

6 - Certaines chaines presentent des POINTS NOIRS ou BLANCS.

• Affiner le calage.
• Modifier légèrement la fréquence vidéo. (touche VIDEO puis + ou -)
• Vérifier le positionnement de la tête (le triangle doit être dirigé vers le haut), pour les têtes en métal gris (réf...922 ou US98 ou EU156).

7 - L'image se deteriore ou disparait par temps de PLUIE.

Améliorer le calage de la parabole. - Vérifier l'isolation de la fiche au niveau de la tête. Il est normal de perdre l'image par grosse pluie orageuse.

8 - J'obiens une IMAGE NOIR et BLANC.

• Vérifier que la TV (ou le magnétoscope) est bien PAL / SECAM. Si vous recevez les chaînes d'Astra ou Hot Bird en noir et blanc, votre téléviseur est soit seulement SECAM soit programmé en SECAM.

9 - L'image est TROP SOMBRE ou TROP CLAIRE.

• Réglez la luminosité en appuyant deux fois sur SYS puis sur [+ ou [-] puis sur MEM.

10 - L'ecran du teléviseur RESTE NOIR (ou BLEU).

• Sur certains téléviseurs, l'écran reste noir tant que l'image à afficher n'est pas parfaite. Le calage est donc plus difficile. Dans ce cas, faire des balayages très lents, ou, si possible, utiliser une autre télévision pour le calage.

11 - Le démodulateur ne s'allume pas (afficheur éteint)

• Vérifiez que le bouton marche / arrêt à l'arrière du démodulateur est bien sur ON.

12 - Certaines touches de la télécommande sont inactives.

• Débloquez les chaînes bloquées (voir § 9, page 13)

Vous trouvez dans les dernières pages les caractéristiques des chaînes que nous avons programmées dans le démodulateur. Cette programmation a été établie selon les informations qui sont à notre disposition à ce jour et selon les programmes qui sont émis à ce jour.

Les opérateurs responsables des émissions télévisées par satellites changeant parfois sans préavis les fréquences et les transpondeurs, nous ne pouvons malheureusement pas vous garantir l'exactitude de ces programmes dans le temps, et vous prions de nous en excuser. Vous pourrez toutefois à tout moment parfaire les réglages d'usine en suivant les instructions qui vous ont été données en page 8 et 9.

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller gracieusement (du lundi au vendredi de 9h30 à 12h / 15h à 19h et le samedi - sauf juillet et août - de 9h30 à 12h et 14h30 à 16h30)

Munissez-vous des informations suivantes avant tout appel.

Référence démodulateur : 441401 First BOX

Nombres de têtes :

Satellites capés

METRONIC HOT LINE

Tél.: [phone]

[e-mail]

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire ci-après (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice, vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

BON de garantie

Le démodulateur et la tête LNB sont garantis un an contre tout vice de fabrication, pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse.

IL EST IMPERATIF D'OBTEMIN UN NUMERO D'ACCORD DE RETOUR AVANT TOUT ENVOI.

BON de garantie

Réf. du matériel.

Date d'achat.

Eutelsat W2

(1) Nécessite un décodeur non fourni (2) Pendant les heures en «clair».

Questionnaire qualite

Date d'achat :........................................................................................ Votre Nom :............................................................................... Adresse :...

Lieu d'achat : Ville

Nom du magasin Code Postal Département TEL

Produit acheté:

Kit Universels mono-tête

□ Démodulator

Kit Universal bi-tête

Rotor

Kit universel motorisé

Référence (voir carton)...... Modèle démodulateur First BOX

Motif d'achat :

Mauvaise réception terrestre

Plus de besoin de chaînes

Chaînes étrangères

• Comment avez-vous connu METRONIC?

Amis / parents □ Publicité / catalogues □ Dans le magasin

• Avez-vous procédé vous-même à l'installation du kit ?

non

• Avez-vous eu recours à un installateur ?

non

Pour quel montant

• Quelles difficultés avez-vous rencontrées lors de l'installation ?

Passage du câble

□Difficile

Moyennement difficile

Assez facile

□Facile

2 Montage des fiches sur le câble

□Difficile

Moyennement difficile

Assez facile

□Facile

3 Montage de la parabole

□Difficile

Moyennement difficile

Assez facile

□Facile

4 Montage des têtes (LNBs)

□Difficile

□Moyennement difficile

Assez facile

□Facile

5 Fixation de la parabole

□Difficile

□Moyennement difficile

Assez facile

□Facile

6 Calage de la parabole

□Difficile

Moyennement difficile

Assez facile

□Facile

7 Montage du rotor

□Difficile

Moyennement difficile

Assez facile

□Facile

• Avez-vous isolé la ou les LNBs (têtes)?

Isolation METRONIC

res produits METRONIC

silicone

plan adhesif

re........

• Avez-vous eu recours à l'assistance téléphonique METRONIC?

Si oui, qu'en pensez-vous ?

• La notice vous pourrait bien réaliser pour installer, sans avoir recours à un professionnel, un kit satellite?

Quelles modifications souhaiteriez-vous voir apportées?

• Où avez-vous installé votre kit satellite ?

Sur un balcon Sur le toit (cheminée...) Sur le mur Au sol Autre.

• Quelle longueur de câble avez-vous utilisée?

Autres remarques ou suggestions :

ETRONIC

Node Park Touraine - BP 1 - Tauxigny - 37310 REIGNAC CEDEX

www.metronic.com

02.47.346.333
