WIND TOP AP1622-002XEU - Tout-en-un MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	PC tout-en-un
Processeur	Intel Atom N450
RAM	2 Go DDR2
Stockage	250 Go HDD
Écran	18,5 pouces, résolution 1366 x 768
Système d'exploitation	Windows 7 Starter
Connectivité	Wi-Fi 802.11b/g, Ethernet
Ports	USB 2.0, HDMI, VGA, audio
Dimensions	45,5 x 32,5 x 5,5 cm
Poids	5,5 kg
Alimentation	Adaptateur secteur 65W
Maintenance	Nettoyage régulier de l'écran et des ports, mise à jour du système d'exploitation
Réparabilité	Accès facile aux composants internes pour les réparations
Sécurité	Protection antivirus recommandée, utilisation dans un environnement sec
Informations générales	Idéal pour un usage bureautique léger et le multimédia

FOIRE AUX QUESTIONS - WIND TOP AP1622-002XEU MSI

Comment réinitialiser le MSI WIND TOP AP1622-002XEU aux paramètres d'usine ?

Pour réinitialiser votre MSI WIND TOP AP1622-002XEU, allez dans 'Paramètres', puis 'Mise à jour et sécurité', et sélectionnez 'Récupération'. Cliquez sur 'Réinitialiser ce PC' et suivez les instructions à l'écran.

Que faire si l'écran tactile ne fonctionne pas ?

Assurez-vous que les pilotes de l'écran tactile sont à jour. Vous pouvez également essayer de redémarrer l'ordinateur. Si le problème persiste, vérifiez si l'écran est désactivé dans les paramètres de l'appareil.

Comment augmenter la mémoire RAM du MSI WIND TOP AP1622-002XEU ?

Pour augmenter la mémoire RAM, vous devez accéder au compartiment de la RAM à l'arrière de l'appareil. Retirez le panneau, insérez la nouvelle barre de RAM dans le slot disponible et remettez le panneau en place.

Le ventilateur de mon MSI WIND TOP AP1622-002XEU fait du bruit, que faire ?

Un bruit excessif du ventilateur peut être dû à une accumulation de poussière. Nettoyez le ventilateur et les grilles de ventilation avec un compresseur d'air. Si le bruit persiste, il peut être nécessaire de remplacer le ventilateur.

Comment connecter le MSI WIND TOP AP1622-002XEU à un réseau Wi-Fi ?

Cliquez sur l'icône Wi-Fi dans la barre des tâches, sélectionnez votre réseau Wi-Fi, entrez le mot de passe et cliquez sur 'Connecter'.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez que le câble d'alimentation est bien branché et que la prise fonctionne. Essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes pour forcer l'arrêt, puis rallumez l'ordinateur.

Comment mettre à jour les pilotes du MSI WIND TOP AP1622-002XEU ?

Visitez le site officiel de MSI, accédez à la section 'Support', entrez le modèle de votre appareil et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Le son ne fonctionne pas, que dois-je faire ?

Vérifiez si le volume est bien réglé et que l'ordinateur n'est pas en mode silencieux. Assurez-vous également que les pilotes audio sont à jour. Vous pouvez également essayer de redémarrer l'ordinateur.

Comment désinstaller un programme sur le MSI WIND TOP AP1622-002XEU ?

Allez dans 'Paramètres', puis 'Applications', sélectionnez le programme que vous souhaitez désinstaller et cliquez sur 'Désinstaller'.

MODE D'EMPLOI WIND TOP AP1622-002XEU MSI

Remarque concernant les droits d'auteur . iii
Marque de commerce . iii
Révision
Mise à niveau et garantie iv
Achat des éléments remplaçables iv
Support technique iv
Fonctions du produit ecologique iv
Politique environnementale V
Information des substances chimiques .
Information de batterie . V
Instructions de sécurité vi
Conformité CE. VIII
Déclaration FCC-B sur les interférences de radiofréquence......viii
Déclaration WEEE ix

1. Vue d'ensemble 1-1

Contenu 1-2
Vue d'ensemble du système 1-3
Spécifications du système 1-9

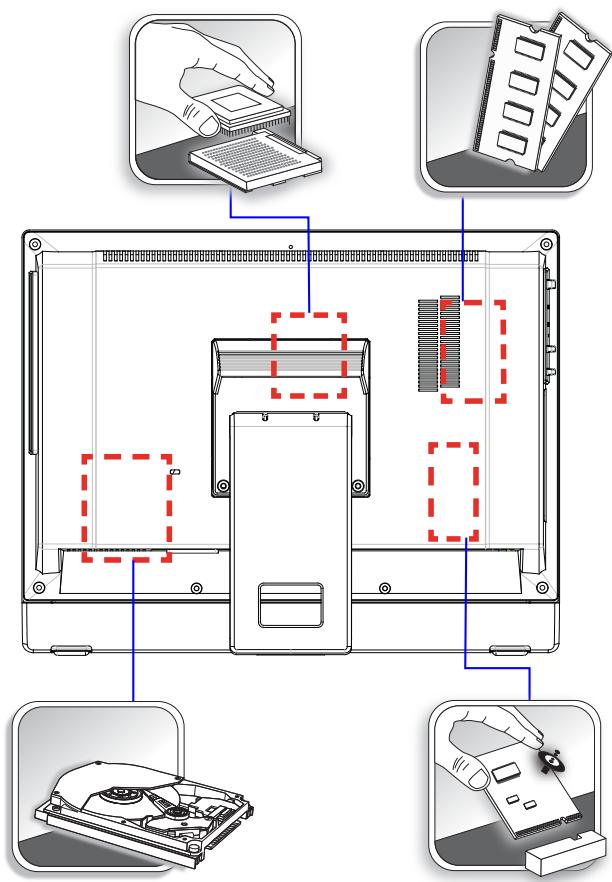

Remplacement des composants et mises à niveau 1-11

2. Pour commencer 2-1

Conseils en matière de sécurité et de comport 2-2

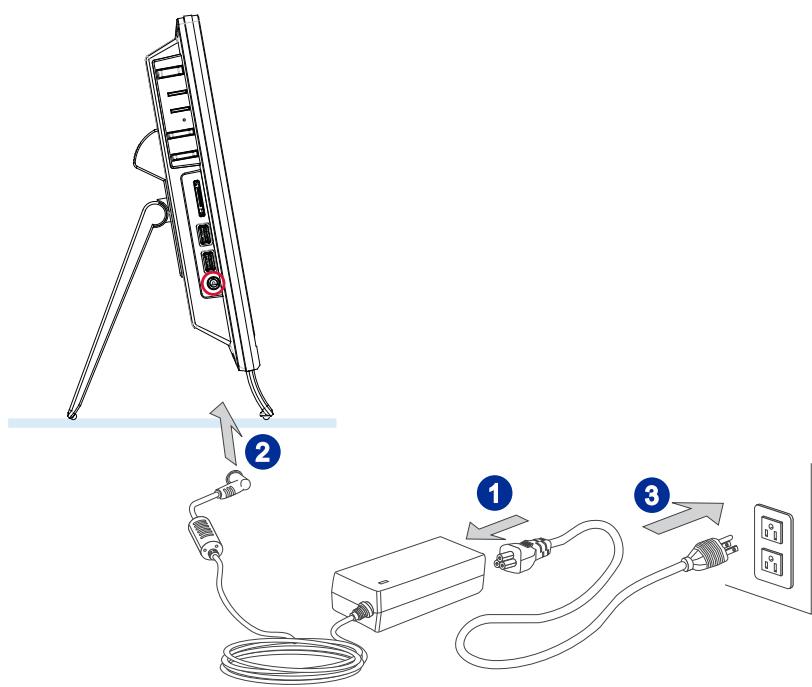

Installation du matériel 2-3

3. Fonctionnement du système 3-1

Première installation de démarrage du système 3-2

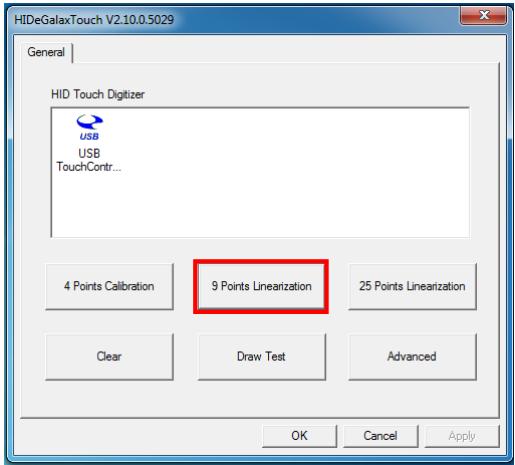

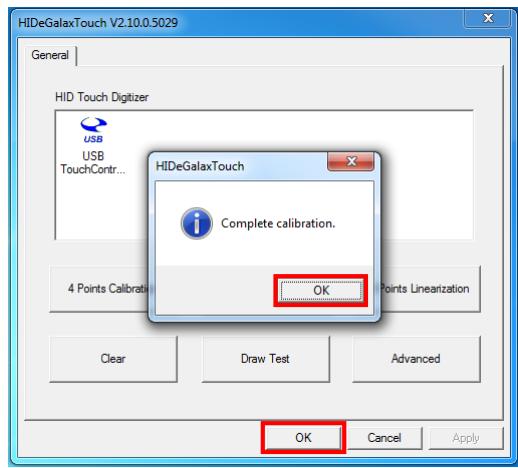

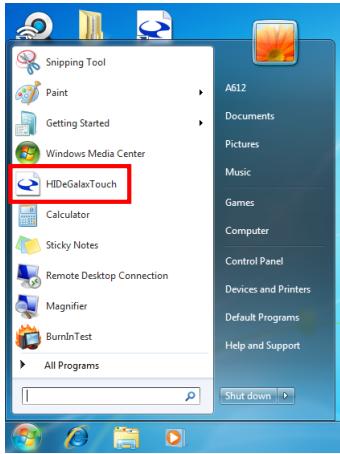

Calibration d'écran tactile (seulement pour le mode de simple clic) 3-3

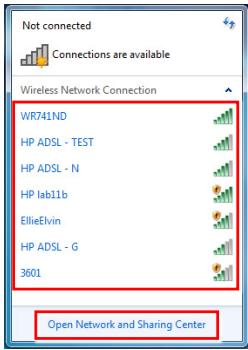

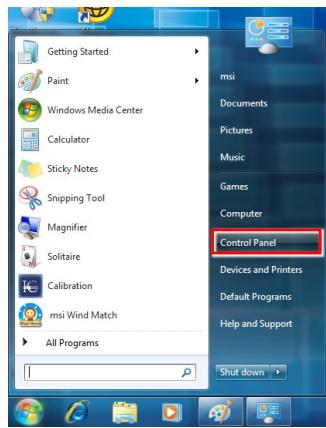

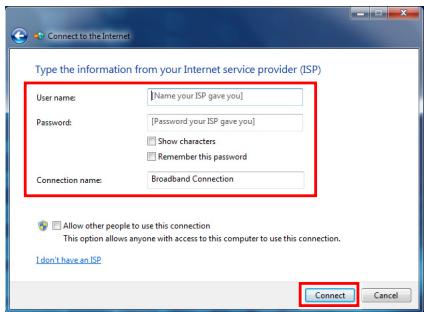

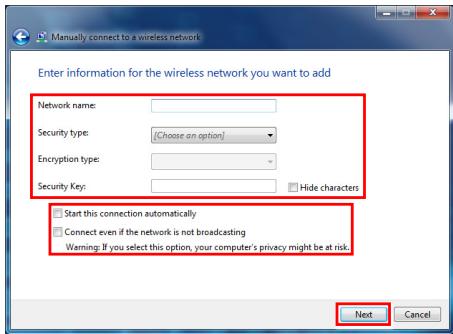

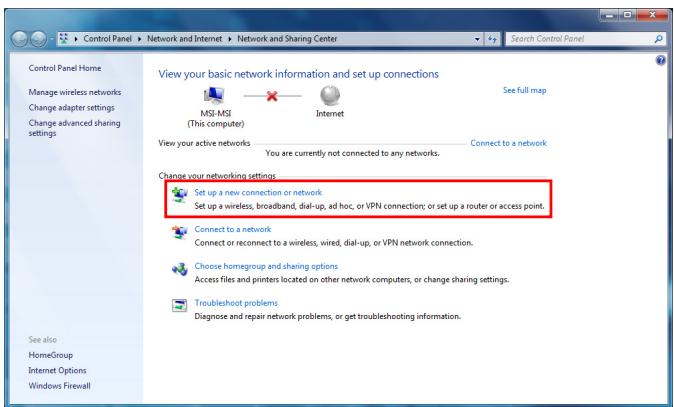

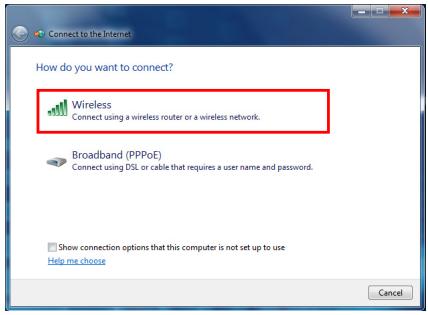

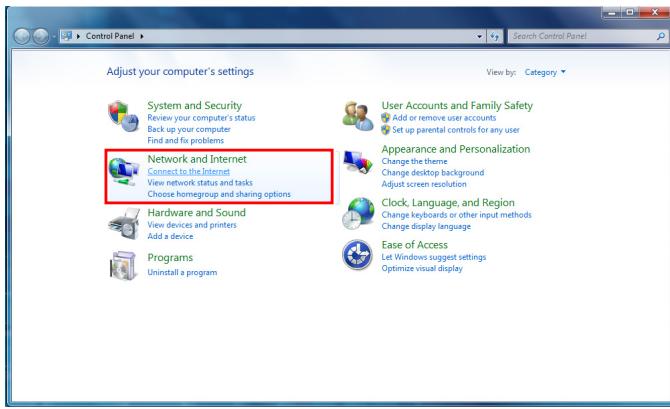

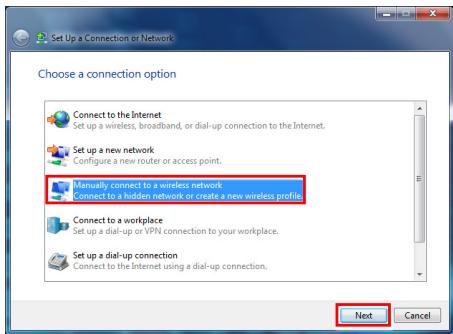

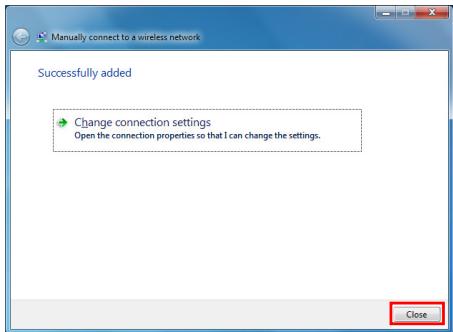

Connexions réseau sous Windows 3-5

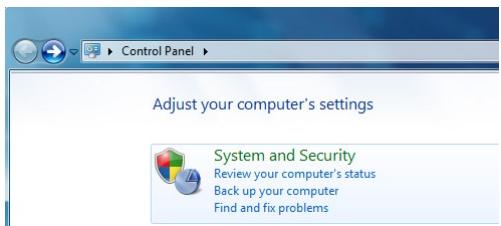

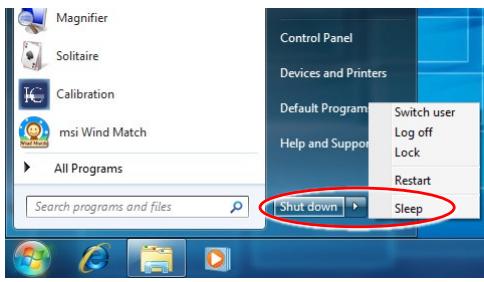

Gestion de l'alimentation 3-10

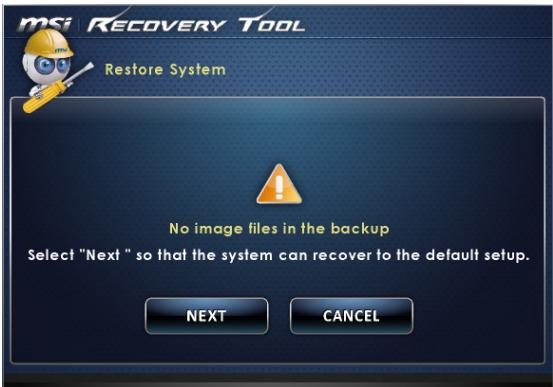

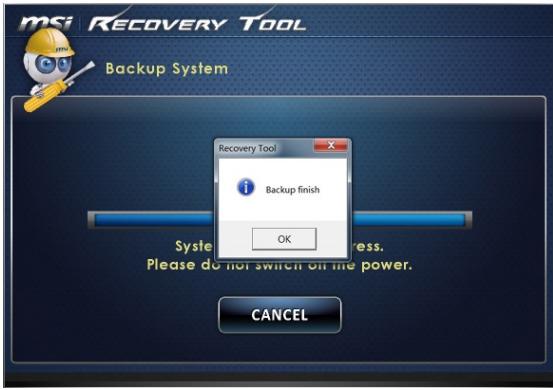

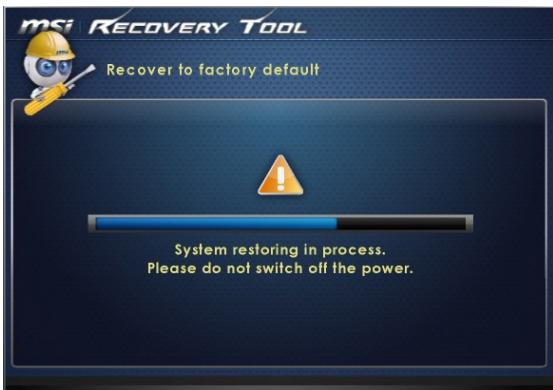

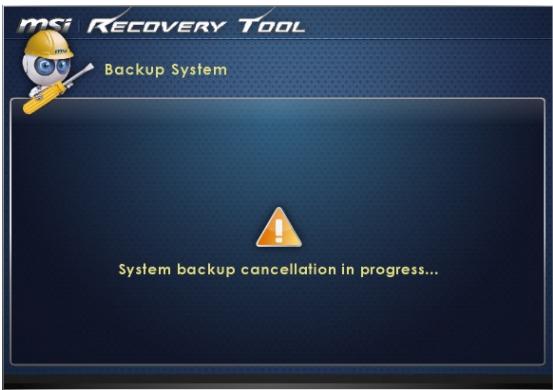

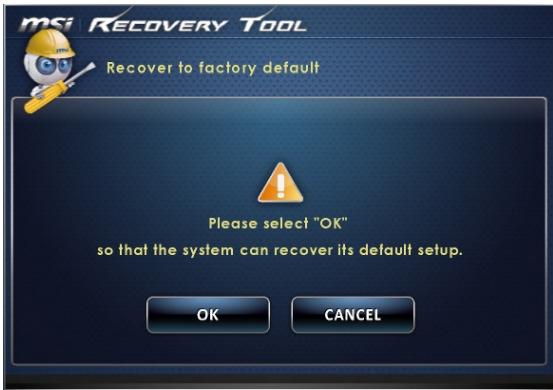

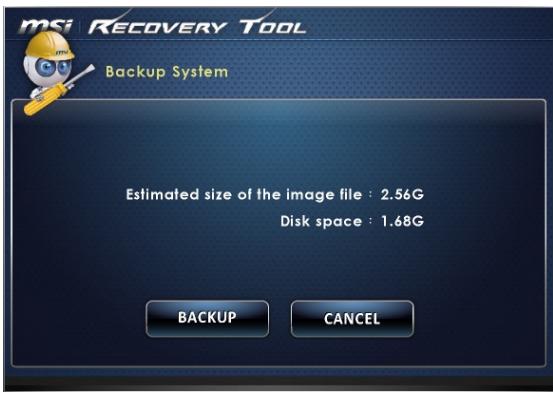

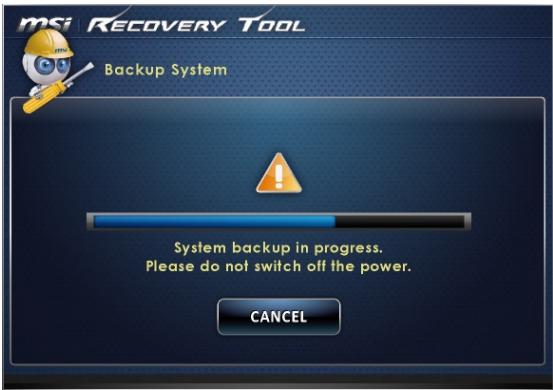

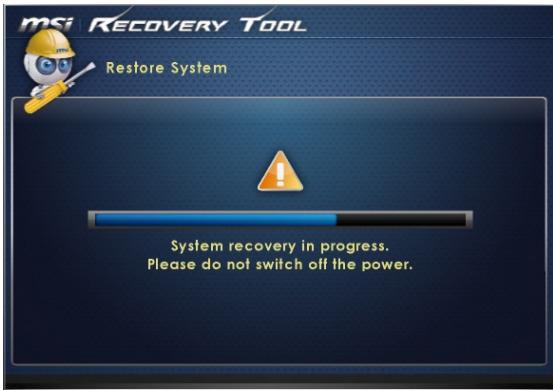

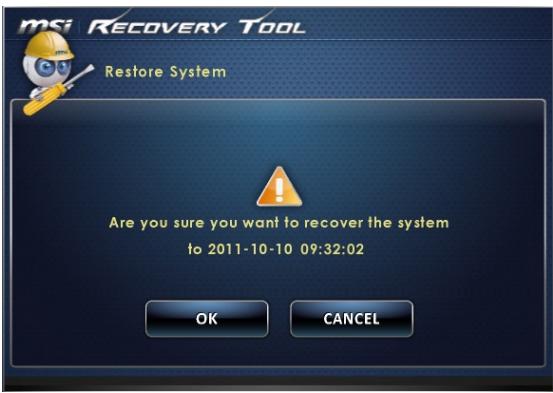

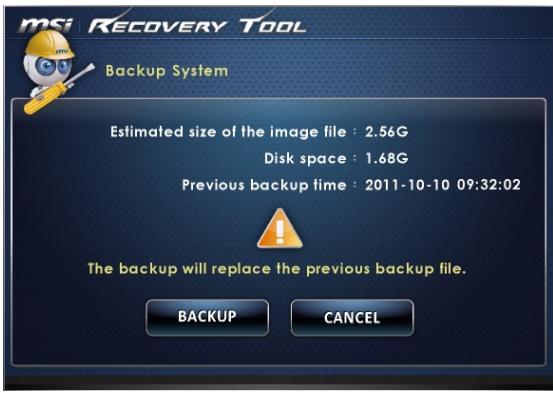

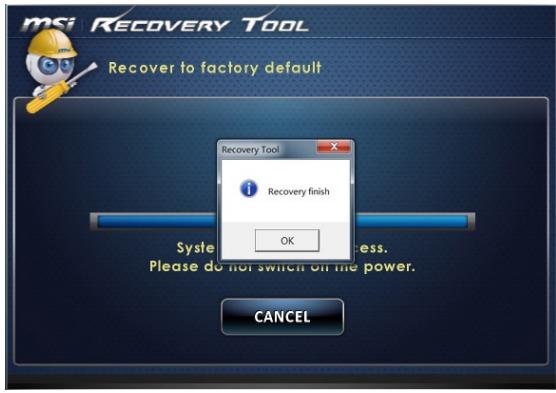

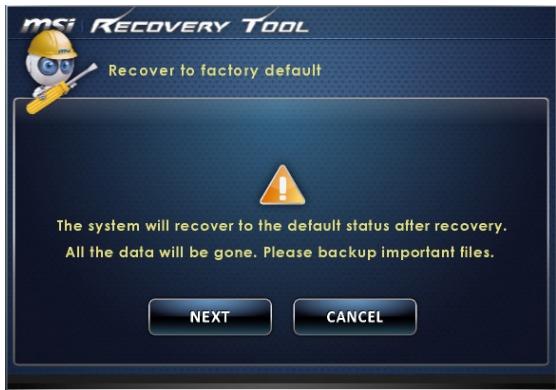

Outil de récapération du système 3-12

Remarque concernant les droits d'auteur

Le matériel contenu dans ce document constitue la propriété intellectuelle de MICRO-STAR INTERNATIONAL. Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu. Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.

MSI est une marque déposée de Micro-Star Int'l Co., Ltd.
Intel est une marque déposée d'Intel Corporation.
Realtek est une marque déposée de Realtek Semiconductor Corporation.
Windows est une marque déposée de Microsoft Corporation.

Révision

Révision

Date

V1.0

2012/07

Mise à niveau et garantie

Veuillez noter que certains composants préinstallés dans le produit peuvent être mise à niveau ou replacés à la demande de l'utilisateur. Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux specifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N'essayez pas demettre à niveau ou de replacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerais d'annuler la garantie. Il est fortement recommendé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Achat des éléments replacables

Veuillez noter que l'achat de pieces replacables (ou compatibles) du produit acheté dans certains pays ou certaines régions doivent être mises à disposition par le fabricant au moins 5 ans après l'arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l'époque.

Pour les informations détaillées concernant l'achat de pieces détachées, veuillez contacter le fabricant par le biais de http://support.msi.com/.

Support technique

Si vous système est victime d'un problème et qu'aucune solution ne peut être obtenu à partir du manuel d'utilisation, veuillez contacter le magasin où vous avez acheté le produit ou le distributeur local. Vous pouvez également avoir recours aux ressources d'aide suivantes pour une assistance plus approfondie.

Allez sur le site Internet de MSI pour guide technique, mises à jour BIOS, mises à jour pilotes et d'autres informations sur http://www.msi.com/service/download/
Prenez contact avec nos techniciens sur http://support.msi.com/

Fonctions du produit écologique

La consommation d'énergie réduite pendant l'utilisation en veille
L'utilisation limitée des matières nuisibles à l'environnement et la santé
Facile à décomposer et à recycler
L'utilisation réduite de ressource naturelle par l'encourage de recyclage
La durée de vie prolongée par la mise à niveau
La production de gaspillage solide réduite via la politique de récapération

Politique environnementale

Le produit a ete concu pour etre recyclé sur des pièces et qu'il ne faut pas le jeter.
L'utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés.
Visitez le site Internet du MSI et localisez le distributeur le plus proche pour plus d'information sur le recyclage.
L'utilisateur peut aussi nous contacter par [e-mail] pour plus d'information sur le correct Destruction, Reprise, Recyclage, et Désassesemblage des produits MSI.

Information des substances chimiques

En conformité avec les règlements des substances chimiques, tels que le règlement européen REACH (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit les informations sur les substances chimiques dans les produits à :

http://www.msi.com/html/popup/csr/evmptrtt_pcm.html

Information de batterie

Unione:

Piles, batteries and accumulateurs ne doivent pas etre éliminés comme des déchets domestiques non triés. Veuillez utilisez le système de collection publique au retard, le recyclage, ou les traiter en conformite avec les reglementations locales.

廢電池請回收

Taiwan :

Pouronneilere protection environnementale,les batteries useesoiventetreramassessequarement pourlerecyclage oula disposition speciale.

California, USA :

Les batteries pilesbouton peuvent contenir des matériaux perchlorates et nécissent une manipulation particulière lors de leur recyclage ou disposition en California.

Pour plus d'information, veuillez vous reférer à :

http://www.dtsc.ca.gov/hazardouswaste/perchlorate/

Danger d'explosion si la batterie est replacée de manière incorrecte. Remplacez uniquement par une batterie identique ou de type équivalent recommandé par le fabricant.

Instructions de sécurité

Veuillez lire attentivement les instructions de sécurité.

Toutes les précautions et alertes sur l'appareil ou sur le mode d'emploi doivent être observées.

Conserve le mode d'emploi livre dans l'emballage pour reference futur.

Conservez cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface plate et stable avant de l'insteller.

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait ete bien reglee entre 100 et 240 V, avant de brancher I'equipement au secteur. Ne desactive pas la borne terre de protection de la prise. L'equipement doit etre connecte à une prise secteur avec une fonction de terre.
Débranche toujours le cordon d'alimentation secteur avant d'installer une carte ou un module sur l'équipement.
Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipment doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Le ventilateur sur le boitier sert à la circulation de l'air et à évider la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Ne laïssez pas votre équipement dans un environnement non conditionné avec une température de stockage supérieure à 60^ ( 140^ ) ou inférieure à 0^ ( 32^ ), vous risquieriez sinon d'endommager l'équipement.

NOTA : La température maximum d'opération est de 40^

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endom-mager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne placez rien sur le cordon d'alimentation.

Lorsque vous installez le cable coaxial sur le symtoniseur du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment.

Le système de distribution de cable doit être mis à la terre conformément à ANSI/NFPA 70, le Code Electrique National (NEC), dans la particulière Section 820.93, la mise à la terre du blindage conductif extérieur du cable Coaxial.

L'équipement doit se couver à distance de forts champs magnétiques ou électrique.

Si l'une des situations suivantes se produit, faites contrôler l'appareil par un personnel de réparation :

Le cordon d'alimentation ou la prise est endommagé.
Du liquide a pénétré dans l'appareil.
L'appareil a ete exposé à l'humidité.
L'équipement ne fonctionne pas bien ou vous ne parvenez pas à le faire fonctionner conformément au manuel de l'utilisateur.
L'appareil est tombé et est abimé.
L'appareil présente des signes apparents de fracture.

1. Les apparèils de stockage optique sont classés PRODUITS LASER DE CLASSE 1. L'utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spécifiées sont interdites.
2. Ne touchez pas la lentille du lecteur.

Conformité CE

Micro-Star International CO., LTD déclare ici que ce périphérique est conforme aux exigences essentielles de sécurité et d'autre fourniture relative mise en place dans les Directives Européennes.

CE

Déclaration FCC-B sur les interférences de radiofréquence

Cet apparéil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux apparéils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonna-

ble contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Cet apparéil générale, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produit des interférences nuisibles aux communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produit dans certaines installations particulières. Si cèt apparéil produit des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous encourageurs l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens mentionnés ci-dessous :

Réorientez ou déplacez l'antenne de réception.
Augmentez la distance séparant l'appareil du récepteur.
Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur.
- Consultez votre vendeur ou un technician experimenté dans les domaines radio/télévision pour une assistance supplémentaire.

Remarque 1

Les modifications ou les changements non expressement approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet apparéil.

Remarque 2

Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

VOIR LA NOTICE D'INSTALLATION AVANT DE RACCORDER AU RESEAU.

Cet apparéil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1. cet appeareil ne doit pas causeur d'interférences nuisibles, et
2. cet apparéil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entrainer un fonctionnement indésirable.

Déclaration WEEE

(French) (François) Au sujet de la directive européen (EU) relative aux déchets des équipementélectriques et électroniques, directive 2002/96/EC, prenatal effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapuerer certains produits en fin de vie.

Ce système est conçu avec la commerce vert et le style de vie numérique intelligente. Il utilise un écran rétroéclairage anti-reflet pour améliorer la clarité et réduire la nuisance aux yeux. Avec le chassin ferme et le socle flexible, il mélange la technologie à la vie, simplifiant l'utilisation des ordinateurs - convenable aux particuliers ainsi que les entreprises.

Contenu

Sériés Wind Top

Adaptateur CA/CC

Cordon d'alimentation secteur

Balayette pour nettoyer
l'affichage LCD

Disques pilotes/utilitaires

Manuel de l'utiliseur et Guide rapide

Clavier (en option)

Souris (en option)

Stylet (en option)

• Veuillez nous contacter immédiatement si un des éléments est endommagé ou manquant.
• Cette image n'est donnée qu'a titre de référence et votre emballage peut contir une version légèrement différente suivant le modèle que vous avez achété.

Vue d'ensemble du système

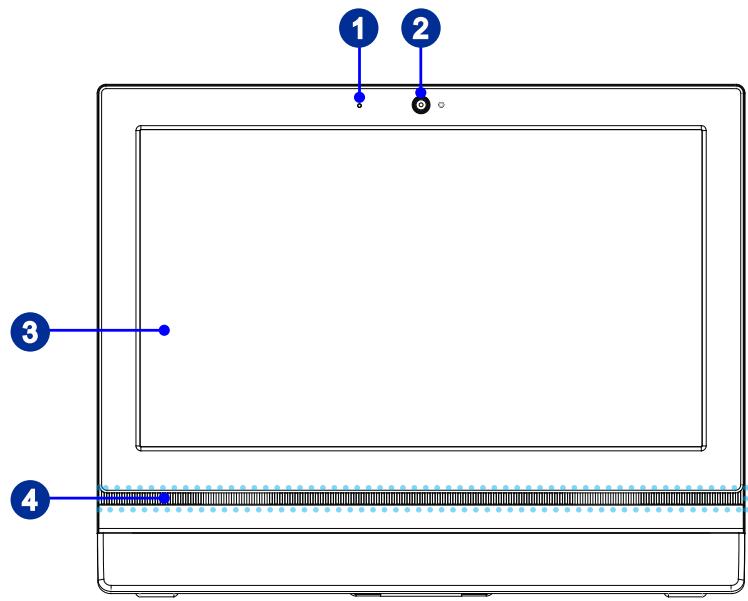

>Vue de façon

Microphone

Le microphone intégré peut être utilisé lors de vos discussions en ligne.

Webcam La Webcam

La Webcam intégrée avec microphone peut être utilisé pour prendre des photos, enregistrer des videos, tener des videoconferences ou exécuter toute autre application interactive.

3 Affichage

Ecran LED rétro-éclairage de 15.6-pouce, résolution optimale de 1366 × 768 pixels et type large de proportion standard 16:9.

Haut-parleur Sté reproduction

Les haut-parleurs intégrés permettent d'obtenir un son de haute qualité avec système stéreo.

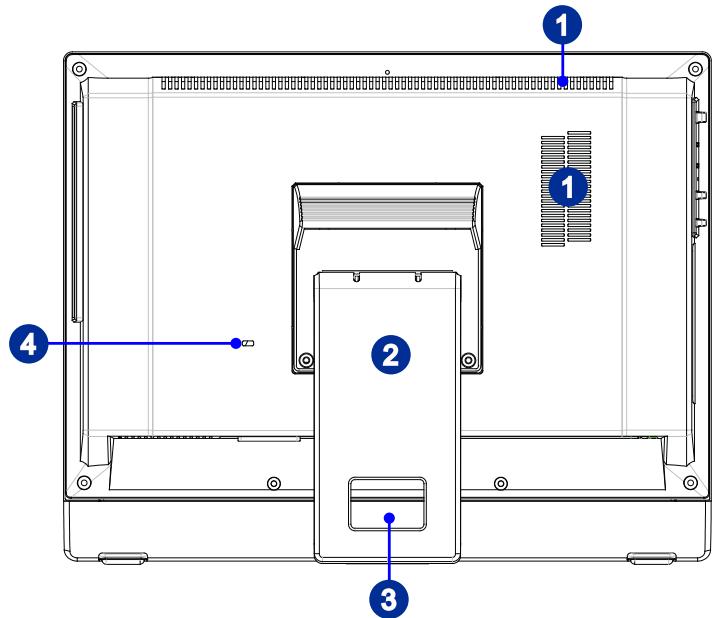

>Vue arrirè

Ventilateur

Le ventilateur sur le boitier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvre pas le ventilateur.

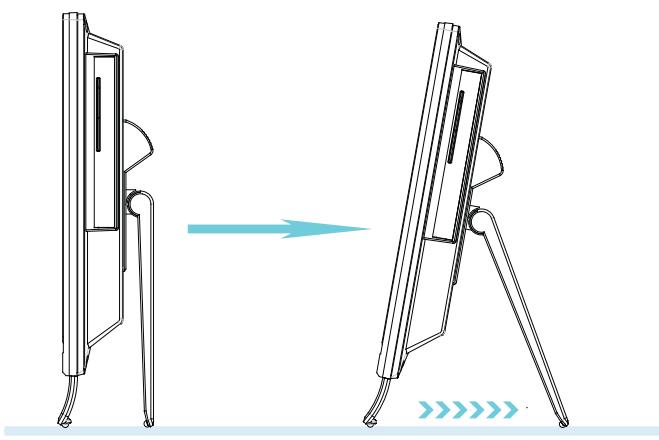

2 Scale

Utilise ce socle pour placer votre système sur surface.

Trou pour le passage des câbles

Passez les câbles dans le trou prévu pour leur passage de façon à ne pas les émméler lorsque vous branchez les apparèils.

Port de verrouillage Kensington

Ce PC AIO est doté d'un port de verrouillage Kensington, qui permet à l'utilisateur de sécuriser le PC AIO sur place, avec une clé ou un périhérique PIN mécanique relié à un cable metallique caoutchouté. L'extrémité du cable dispose d'une petite boucle permettant d'enrouler l'ensemble du cable autour d'une object fixé, comme une table lourde ou un autre meuble, sécurisant ainsi le PC AIO sur place.

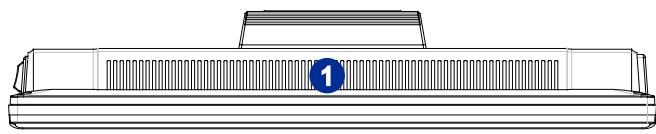

>Vue de dessus et dessous

Ventilateur

Le ventilateur sur le boitier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvre pas le ventilateur.

Prise Ligne-Out

Ce connecteur est fournit pour un casque ou un haut-parleur.

Prise Microphone

Ce connecteur est fournit pour un microphone.

Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données.

Prise RJ-45 LAN (LAN2 en option)

La prise standard RJ-45 LAN sera la connexion au réseau local (Local Area Network (LAN)). Vous pouze y relier un cable de réseau.

LED	Couleur	LED d'état	Condition
Droite	Jaune	Éteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillante et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Gaugue	Vert	Éteinte	Un débit de 10 Mo/sec est sélectionné.
		Allumée	Un débit de 100 Mo/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mo/sec est不排除né.

6 Port VGA 1 port VG

Le port VGA supporte les moniteurs et d'autres péripériques d'interface VGA.

7 Port Serial (en option) La port serial supporte

Le port série supporte scanners à code-barres, imprimantes à code-barres, imprimantes à billet, machines à carte de crédit, etc.

8 Port Parallele (en option) la port parallele supporte le

Le port parallele supporte les imprimantes d'autres périhériques d'interface parallele.

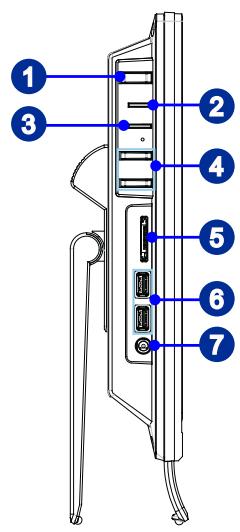

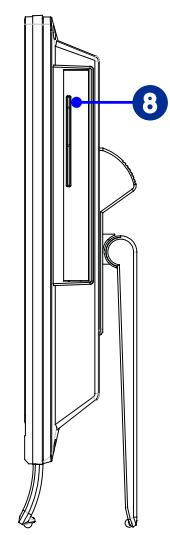

>Vue de cotoé

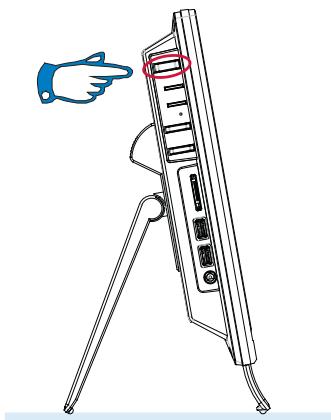

Bouton alimentation système

Appuyez le bouton d'alimentation pour allumer ou eteindre le systeme.

LED alimentation système

Le voyant LED d'alimentation s'allume lorsque le système est allumé, et s'éteint lorsque le système est mis hors tension. En termes d'économie d'énergie, le voyant LED clignote en mode S3 (Suspension à la RAM) et s'éteint en mode S4 (Suspension au Disk).

LED du lecteur de disque dur

L'indicateur montre le statut d'activité du lecteur de disque dur. Il s'allume lors d'accès des données dans le lecteur est resté étant si aucune activité n'est détectée.

Bouton luminosité

Ces boutons ajustent le niveau de luminosité.

Lecteur de cartes de mémoire

Le lecteur de cartes intégre supporte plusieurs types de cartes de mémoire.

Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données..

Prise d'alimentation

L'adaptateur d'alimentation CA/CC convertit le courant alternatif en courant continu pour cette prise. La puissance fournie sur cette prise alimente le PC. Afin d'eviter tout dommage au PC, utilisez always l'adaptateur electrique fourni.

Lecteur de cartes intelligentes (en option)

Ce lecteur supporte les cartes intelligentes pour fournir l'identification, l'authentication, le stockage de données, le process d'application, etc.

Spécifications du système

Processeurs

Intel® Celeron® Proceseur B800 Sériés

Jeux de puces

■ Puces Intel® HM65

Memoire

1 emplacement DDR3 1333 MHz SO-DIMM
Supporte au maximum 4GB

LAN

LAN filaire : supporté par Realtek® RTL8111E Gigabit Ethernet contrôleur
LAN sans fil : supporté en option par module Mini PCI-E WLAN

Audio

HDA Codec par Realtek® ALC887
Conforme aux specifications Azalia 1.0

Affichage

Ecran 15.6-pouce avec LED rétro-éclairage

• Une résolution optimale de 1366 x 768 pixels
• Ecran large de proportion standard 16:9

Boutons Entrée/ Sortie

1 prise audio ligne-out
1prisemicrophone
2 ports USB 2.0
2 prises RJ-45 LAN (LAN2 en option)
1 port VGA
2 ports serial (en option)
1 port parallèle (en option)

Entrée/ Sortie de côte

1 lecteur de carte mémoire
2 ports USB 2.0
1 prise d'alimentation CC
1 lecteur de cartes intelligentes (en option)

Stockage

Lecteur de disque dur : 2.5", SATAll
Lecteur de cartes :

• Lecteur de cartes SD/ MMC/ MS
• Lecteur de cartes intelligentes (en option)

Haut-parleur stéreo

2 haut-parleurs stéreo

WebCam

0.3 MP WebCam avec microphone

Alimentation

Adaptateur CA/ CC de 65 Watt avec PFC actif

• Entre: 100-240V, 1.5A, 50-60Hz
  Sortie:19V 3.42A

Remplacement des composants et mises à niveau

Veuillez noter que, selon le modele acheté, certains composants préinstallés dans le produit peuvent être mise à niveau ou replacés à la demande de l'utilisateur.

Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit achété, veuillez contacter votre fournisseur local.

N'essayez pas demettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommendé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Chapitre 2

Pour commencer

Ce chapitre vous fournit des informations sur la procédure d'installation du matériel. Lorsque vous connectez des péripériques, manipuez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toute décharge d'électricité statique.

Conseils en matière de sécurité et de comport

Le PC AIO est une plateforme portable vous permettant de travailler n'importe où. Cependant, il est important de besoin un bon espace de travail si vous voulez travailler avec votre PC pendant un long moment.

1. Notre espace de travail doit être suffisamment éclairé.
2. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail.
3. Lorsque vous étés assis sur une chaise, réglez le dossier de la chaise (lorsque c'est possible) pour maintainir comfortsment votre dos.
4. Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ 90 degrés de votre corps lorsque vous travailliez.
5. Dispossez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets.
6. Ajustez l'angle/la position du PC AIO pour bénéficier d'une vue optimale.
7. N'utilisez pas votre PC si l'environnement n'est pascomfortable (par exemple sur un lit).
8. Le PC AIO est un apparéil électrique. Veuillez latraiter avec soin afin d'éviter tout risque de blessure.

Installation du matériel

> Placer votre PC AIO

1. Placez votre PC AIO sur une surface plate et stable, comme une table ou un bureau.
2. Inclinez l'écran et tirez le socle à la position désirée. Assurez-vous que le système est bien positionné avant de l'allumer.

> Connexion de l'alimentation

1. Branchez le cordon d'alimentation secteur sur I'adaptateur CA/CC.
2. Branchez l'extrémité CC de l'adaptateur sur le PC AIO.
3. Branchez l'extrémité maje du cordon sur la prise électrique.

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

> Allumer le PC AIO

Appuyez sur le bouton d'alimentation de façon à démarrer votre ordinateur.

Chapitre 3

Fonctionnement du système

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système, comme par exemple la configuration du démarrage du système, la connexion réseau etc.

Important

Toutes les informations sont susceptibles de modification sans prévis.

Première installation de démarrage du système

Lors de la première utilisation, vous doivent suivir les étapes ci-dessous pour commencer à utiliser votre PC AIO série Wind Top. L'installation compte du démarrage vous prendra environ 30 minutes.

1. L'installation de Windows démarre. Attende que le programme d'installation de Windows termine le chargement.
2. L'installation de Windows démarre. Attende que le programme d'installation de Windows termine le chargement.
3. Choisissez les options "Country or region" (Pays ou région), "Time and currency" (Heure et monnaie) et "Keyboard layout" (Disposition du clavier) que vous voulez. Cliquez sur [Next] (Suisant) pour poursuivre. Cliquez sur [Next] (Suisant) pour poursuivre.
4. Choisissez un nom d'utilisateur pour votre compte et un nom pour votre ordinateur de façon à pouvoir l'identifier sur le réseau. Cliquez sur [Next] (Suivant) pour poursuivre.
5. Définissez un mot de passer de façon à protéger votre compte contre toute utilisation abusive. (Laissez ce champ vide si vous n'avez pas besoin de mot de passer.) Cliquez sur [Next] (Suivant) pour poursuivre.
6. Veuillez tire les termes de la licence. Cochez la case "I accept the license terms" (J'accepte les termes de la licence) et cliquez sur [Next] (Suivant) pour continuer.
7. Sélectionnez [Use recommended settings] (Utiliser les paramètres recom-mandés) pour "Help protect your computer and improve Windows automat-ically" (Aider à protéger votre ordinateur et à améliorer Windows automat-iquement).
8. Vérifiez vos réglages de date et d'heure. Cliquez sur [Next] (Suvivant) pour poursuivre.
9. Veuillez désoir dans la liste des WLAN disponible le réseau sans fil auquel vous compter vous connecter. Cliquez sur [Next] (Suantant) pour poursuivre. Vous pouvez aussi cliquer sur [Skip] (Ignorer) pour sauter cette étape et configurer le WLAN plus tard.
10. (En option) Vient ensuite l'écran du logiciel antivirus. Cliquez sur [Agree] (Acceptor) pour accepter les termes de l'accord de licence et activer le logiciel antivirus. Sinon, choisissez [Stay Unprotected] (Rester non protégé) et cliquer [Next] (Suvivant) pour continuer sans activer le logiciel antivirus.
11. La page "Software Installation Menu" (Menu d'installation des logiciels) s'affiche. Cliquez sur [Install] (Installer) pour continuer.
12. Les logiciels s'installent. Veuillez ne pas étéindre votre ordinateur pendant l'installation des logiciels. Lorsque la barre de progression indique que le chargement est terminé, cliquez sur [Finish] (Terminer) pour continuer.
13. Le système accede au système d'exploitation Windows 7 pour lancer ses paramètres personalisés. Préparez-vous à exploreryer notre PC AIO après avoir défini les paramètres personalisés. Amusez-vous bien!

Calibration d'écran tactile (seulement pour le mode de simple clic)

Wind Top Séries PC AIO possède la fonction d'écran tactile. Si le curseur de souris ne suit pas le déplacement, vous pouvez utiliser l'outil calibration installé dans le système pour ajuster le précision d'écran tactile. Veuillez suivre les étapes suivantes pour le préparer.

1. Trouvez l'util calibration dans [Start] (Démarrer) > [All Programs] (Tous les programmes).

1. Trois modes de calibration sont founis : 4 points, 9 points, et 25 points. Nous vous suggérons de désirir le 9 points pour ajuster l'écran tactile. Si vous désirez une meilleure précision, prenez 25 points alors.

1. Suivez les instructions sur l'écran pour étabonner l'écran tactile.

Important

• Ne touchez pas l'écran directement avec un objet d'angle vif.
• Les specifications du produit actuel peuvent varier selon les pays.

Connexions réseau sous Windows

> LAN filaire

1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Broadband (PPPoE)] (Bande large (PPPoE) pour vous connecter par le biais d'une connexion DSL ou cable nécessitant un nom d'utilisateur et un mot de passer.

1. Tapez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour étabir votre connexion LAN.

> LAN sans fil

1. Aliez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Wireless] (Sans fil) pour vous connecter par le biais d'un réseau sans fil ou d'un réseau sans fil.

1. La liste des connexions WLAN disponibles s'affiche. Choisissez une connexion dans la liste ou cliquez sur [Open Network and Sharing Center] (Ouvrir le centre réseau et partage) pour étabrir une nouvelle connexion.

1. Pour étabir une nouvelle connexion WLAN, Sélectionnez [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau) dans [Network and Sharing Center] (Centre réseau et partage).

1. Ensuite, choisissez [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquez sur [Next] (Suvant) pour continuer.

1. Entrez les informations pour le réseau sans fil que vous pouze ajouter et cliquez sur [Next] (Suivant) pour continuer.

1. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien seLECTIONnez [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

Gestion de l'alimentation

La gestion de l'alimentation des ordinateurs individuels (PCs) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d'énergie, éteignez votre écran et placez votre PC en mode veille après un certain délié d'inactivité de l'utilateur.

Gestion de l'alimentation dans les systèmes d'exploitation Windows

• [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de configuration) > [System and Security] (Système et sécurité).

Puis cliquez sur le lien [Power Options] (Options d'alimentation).

Power Options

Sélectionnez le mode d'alimentation qui correspond à vos besoiniers personnels. Vous pouvez aussi ajuster les paramétres en cliquant sur [Change plan settings] (Modifier les paramétres du mode).

Select a power plan

Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de:gérer rapidement et facilement l'alimentation de votre système.

Gestion d'alimentation par moniteurs qualifiés ENERGY STAR (en option)

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre énergie ou en mode "veille", après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été réglée à se composer de la manière suivante lorsque le système fonctionné sur courant alternatively :

Eteindre l'écran après 15 minutes
Semettre en mode Veille apres 30 minutes

Réveiller le système

L'ordinaire doit être capable de se réveiller de mode économique d'énergie en response à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arret,
Réseau (Réveil LAN),
souris,
clavier.

Astuces pour economiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité.
- Ajustez les paramètres dans Options énergie dans les systèmes d'exploitation Windows pour optimier la gestion de l'énergie de votre PC.
- Installez un logiciel d'économie d'énergie pour:gérer la consommation d'énergie de votre PC.
Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Outil de récapération du système

Important

L'outil de récapuration n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilisaires MSI par défaut.

L'utilisation de l'outil de récapuration peut être motivée par les raisons suivantes:

• Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant.
  Lorsque certaine erreurs affectent le système d'exploitation en cours d'utilisation.
  Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement.
  Lorsque vous poulez installer le système d'exploitation avec d'autres langues intégrées.

Avant d'utiliser l'outil de récapération du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autre supports de stockage.

Si la solution qui suit ne vous permet pas de récapierer votre système, veuilles prendre contact avec votre distributeur/agréed ou votre centre de réparation local pour demander de l'aide.

> Récupérer le système avec la touche de raccourci F3

Si le système se trouve confronté à des problèmes non récapucérables, il est toujours recommendé d'appuyer d'abord sur la touche de raccourci F3 pour essayer de récapucérer votre système avec la partition de récapucération du disque dur.

Suivez les instructions ci-dessous pour continuer :

1. Redémarrez le système.
2. Appuyez sur la touche de raccourci F3 au clavier lorsque l'image suivante s'affiche.

1. Entrez dans l'outil de récapération. Cet outil comprend trois fonctions: Backup System (Sauvegarde du système), Restore System (restauration du système) et Recover (Récapération au début du fabricant).

> System Backup (Sauvegarde du système)

Il est fortement recommendé de sauvegarder le système pour une solution contre le malfonctionnement catastrophe du disque ou d'autres accidents.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Backup System] (Sauvegarde du système) pour entrer. Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

1. Sélectionnez [BACKUP] (Sauvegarde) pour commencer la sauvegarde du système immédiatement.

La sauvegarde initiale

La sauvegarde initiale prendra un peu de temps. Veuillez la laisseur finir sans l'interrompre.

Sauvegarde subsequente

La sauvégarde suivée remplace les dossiers de sauvégarde précédente.

1. La sauvégarde du système est en cours. Veuillez notes qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Alternativement, Sélectionnez [CANCEL] (Supprimer) pour arrêter la sauvégarde du système immeditatement. Ne débranche pas l'alimentation pendant la suppression de la sauvégarde du système.

1. Le message suivant indique la réussite de la sauvégarde du système. Appuyez [OK] pour finir.

> Restauration du système

Cet outil permet au système de se retrouver à l'état précédent avec les dos-siers de sauvegarde que l'utilisateur a créé et enregistrés dans le disque dur precedemment. Si aucun dossier n'est disponible, le système est restauré aux paramètres par défaut.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Restore System] (Restauration du système) pour entrer. Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

1. Sélectionnez [OK] ou [NEXT] (Suviant) pour que le système puisse récapueré la sauvégarde précédente ou les paramètres par défaut. Alternativement, sélectionnez [CANCEL] (Supprimer) pour arrêté la restauration du système immédiatement.

Avec les dossiers de sauvegarde : restaurer le système à l'etat précédent.

Sans dossiers de sauegarde : restaurer le systeme aux parametes par defaut.

1. La restauration du système est en cours. Veuillez notes qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Le message suivant indique la réussite de la restauration du système. Appuyez [OK] pour finir. Redémarrez votre système et accédez le système d'exploitation Windows comme d'habitude. Si le processus de restauration a échoué ou qu'il a été interrompu, veuillez recommencer la procédure entière de nouveau.

Récupération du système

Cet outil permet au système de se retrouver aux paramètres par défaut du fabri-cant. Toutes les données sur le disque dur seront effacées et les réglages seront restaurés au défaut du fabricant.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Recover to factory default] (Récapération au défaut du fabricant) pour entrer. Alternativement, Sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

1. Le système sera restauré aux paramètres du fabricant. Toutes les données seront perdues. Veuillez vous assurer d'avoir sauvégarde les données importantes ailleurs. Sélectionnez [NEXT] (Suvivant) pour continuer. Alternativement, sélectionnez [CANCEL] (Supprimer) pour arrêter.

1. Veuillez sélectionner [OK] pour que le système recupère les paramètres par défaut.

1. La récapération du système est en cours. Veuillez notes qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Le message suivant indique la réussite de la récapération du système. Appuyez [OK] pour finir. Redémarrez votre système et accédez le système d'exploitation Windows comme d'habitude. Si le processus de récapération a échoué ou qu'il a été interrompu, veuillez recommencer la procédure entière de nouveau.
