WIND TOP AP1622-001XEU - Tout-en-un MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur tout-en-un (AIO)
Marque et modèle	MSI Wind TOP AP1622-001XEU
Processeur	Intel Celeron B800
Chipset	Intel HM65
Mémoire vive (RAM)	1 emplacement DDR3 SO-DIMM 1333 MHz, maximum 4 Go
Stockage	Disque dur 2,5" SATA
Écran	15,6 pouces LED rétro-éclairé, résolution 1366x768, format 16:9
Écran tactile	Oui (calibration possible en mode simple clic)
Webcam	0,3 MP avec microphone intégré
Audio	Haut-parleurs stéréo (Realtek ALC887), prise ligne-out et microphone
Réseau filaire	Realtek RTL8111E Gigabit Ethernet (2 ports RJ-45, LAN2 en option)
Réseau sans fil	Optionnel via module Mini PCI-E WLAN
Ports et connecteurs	2 ports USB 2.0, 1 port VGA, 2 ports série (option), 1 port parallèle (option), lecteur de cartes mémoire (SD/MMC/MS), lecteur de cartes intelligentes (option)
Alimentation	Adaptateur CA/CC 65 W, entrée 100-240 V ~ 1,5 A 50/60 Hz, sortie 19 V ⎓ 3,42 A
Sécurité	Port de verrouillage Kensington
Entretien et nettoyage	Utiliser la balayette fournie pour l'écran LCD ; éviter les liquides et objets pointus
Pièces détachées et réparabilité	Composants remplaçables (RAM, disque dur) disponibles au moins 5 ans après arrêt de production ; contacter http://support.msi.com/
Température de fonctionnement	0 à 40 °C
Température de stockage	0 à 60 °C
Humidité	À l'abri de l'humidité
Contenu de l'emballage	PC AIO, adaptateur CA/CC, cordon d'alimentation, balayette, disques pilotes, manuel, guide rapide, clavier et souris (optionnels), stylet (optionnel)
Compatibilité électromagnétique	Conforme CE, FCC classe B

FOIRE AUX QUESTIONS - WIND TOP AP1622-001XEU MSI

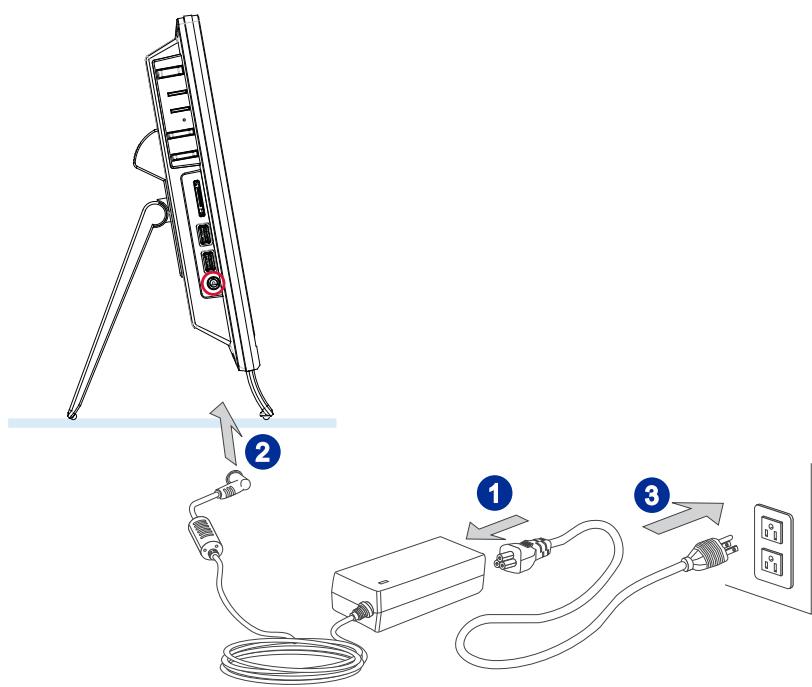

Comment installer l'appareil pour la première fois ?

Placez le PC sur une surface plate et stable, branchez l'adaptateur CA/CC, puis le cordon d'alimentation. Appuyez sur le bouton d'alimentation pour démarrer. Suivez l'assistant d'installation Windows (environ 30 minutes).

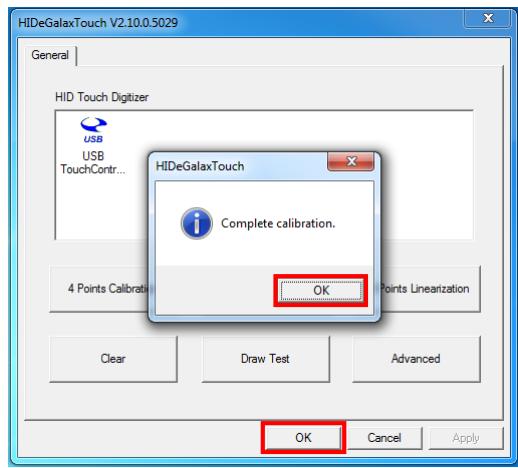

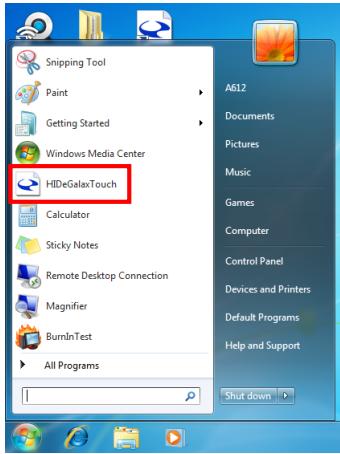

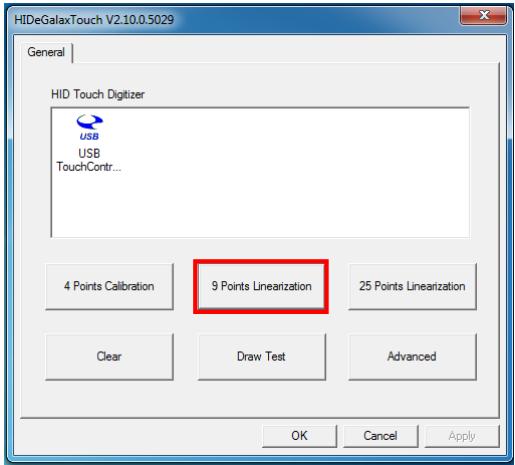

Comment calibrer l'écran tactile ?

Allez dans Démarrer > Tous les programmes et ouvrez l'outil de calibration. Choisissez 4, 9 ou 25 points (nous recommandons 9 points). Suivez les instructions à l'écran. Ne touchez pas l'écran avec un objet pointu.

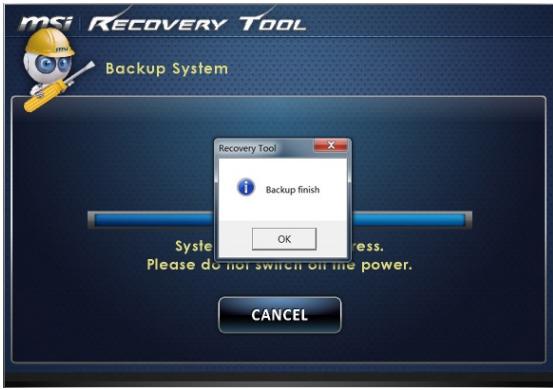

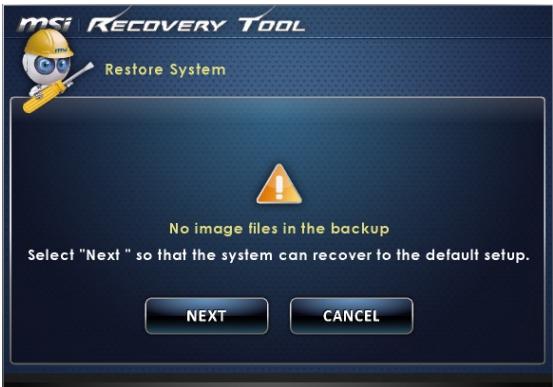

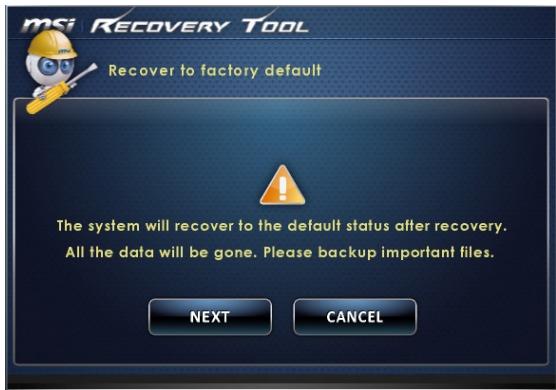

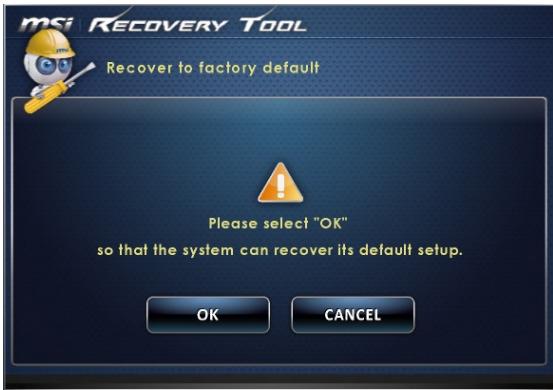

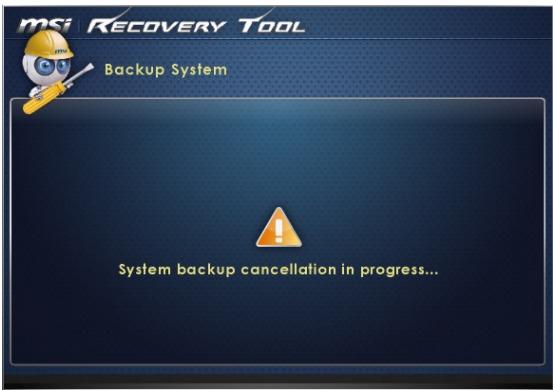

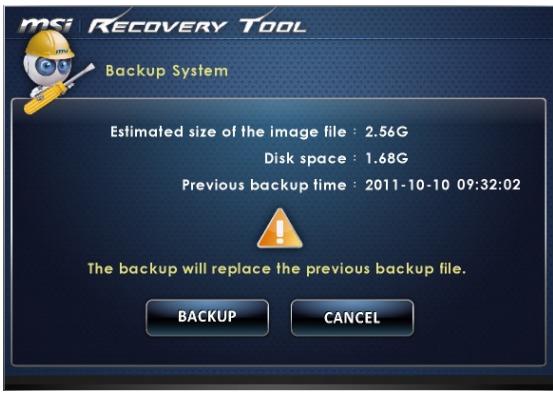

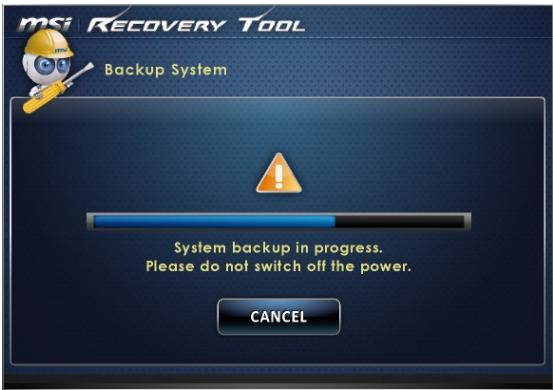

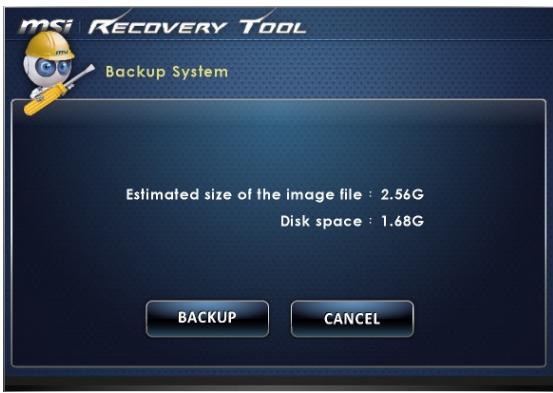

Comment récupérer le système en cas de problème ?

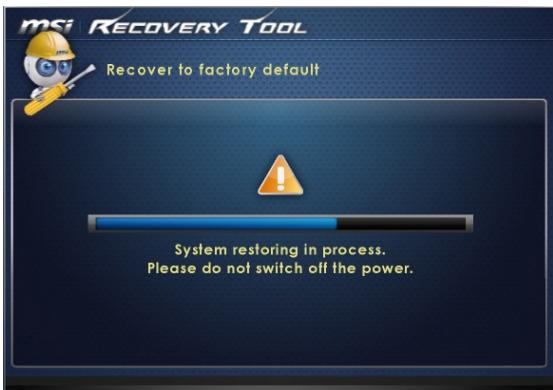

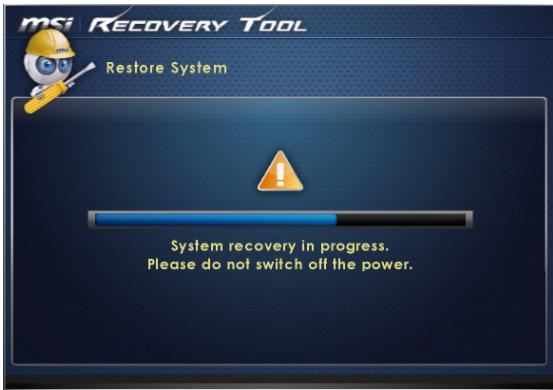

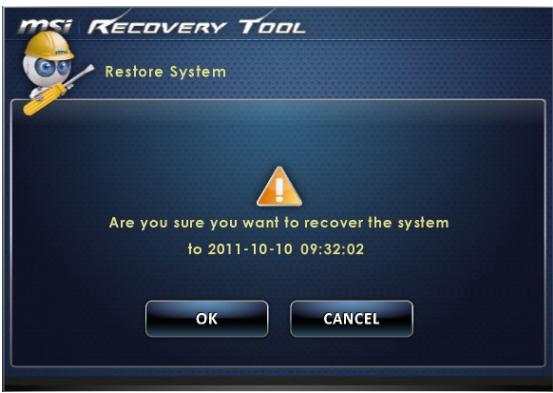

Redémarrez et appuyez sur la touche F3 au démarrage. Vous aurez accès à l'outil de récupération avec les options Sauvegarde, Restauration et Réinitialisation aux paramètres d'usine. Assurez-vous d'avoir sauvegardé vos données importantes.

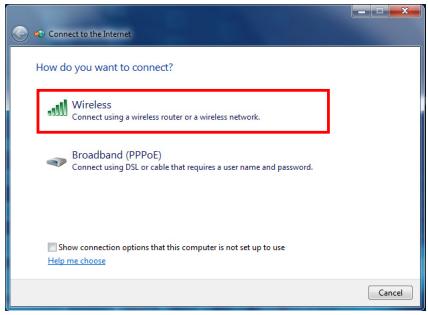

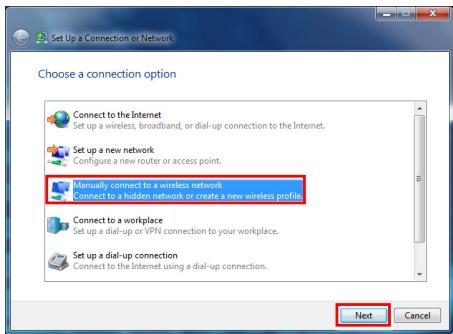

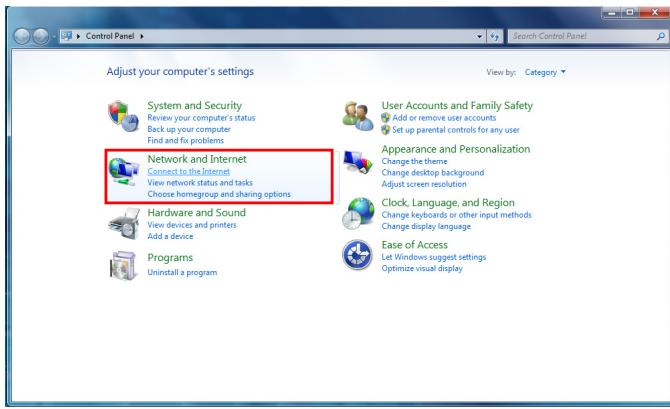

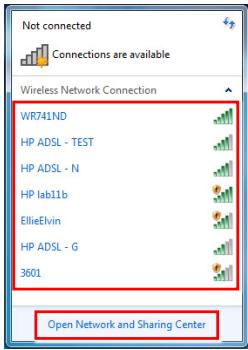

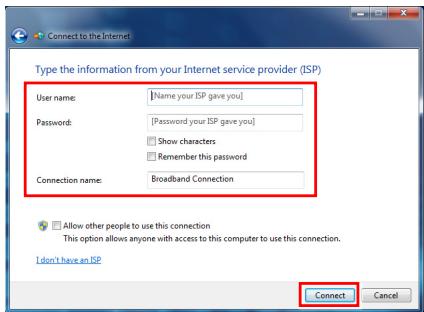

Comment connecter le PC à Internet ?

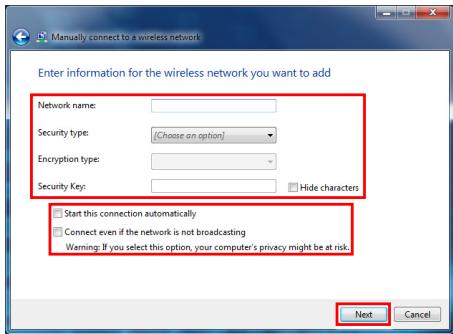

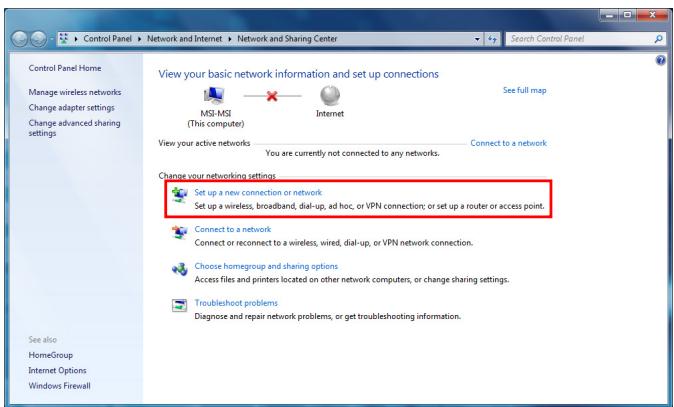

Pour une connexion filaire, branchez un câble Ethernet sur le port RJ-45 et configurez via Panneau de configuration > Réseau et Internet > Connexion à Internet. Pour le Wi-Fi (si installé), sélectionnez un réseau sans fil dans la liste.

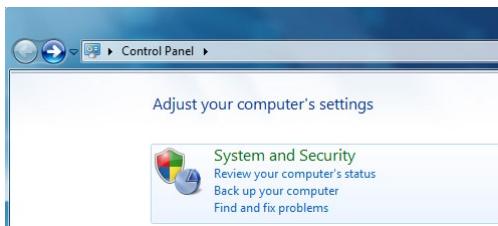

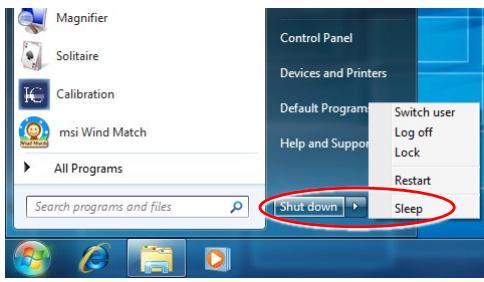

Quels sont les réglages d'économie d'énergie ?

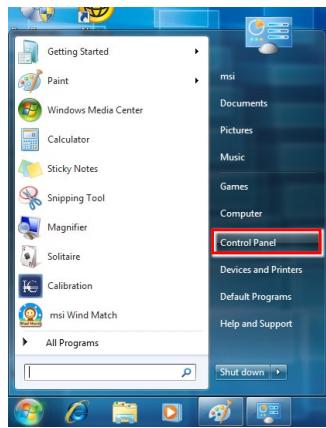

Accédez à Panneau de configuration > Système et sécurité > Options d'alimentation. Vous pouvez choisir un plan et régler la mise en veille de l'écran (15 min) et du système (30 min). Le PC peut se réveiller via le bouton d'alimentation, le réseau, la souris ou le clavier.

Puis-je mettre à niveau la mémoire ou le disque dur ?

Oui, le PC dispose d'un emplacement SO-DIMM DDR3 (max 4 Go) et d'un disque dur 2,5 pouces SATA remplaçable. Attention : l'ouverture du boîtier peut annuler la garantie ; contactez un centre agréé.

Que faire si l'écran ne répond pas au toucher ?

Effectuez un calibrage de l'écran tactile via l'outil dédié. Si le problème persiste, vérifiez les pilotes ou contactez le support MSI.

Comment nettoyer l'écran LCD ?

Utilisez la balayette fournie pour dépoussiérer. Pour les taches, utilisez un chiffon doux légèrement humide (eau pure). N'utilisez jamais de solvants ni de produits abrasifs.

Quelles sont les précautions de sécurité importantes ?

Placez l'appareil sur une surface stable, ne couvrez pas le ventilateur, évitez les liquides, débranchez avant intervention, et utilisez une prise avec terre. Température de fonctionnement : 0-40 °C.

Comment obtenir des pièces de rechange ?

Les pièces sont disponibles pendant au moins 5 ans après l'arrêt de la production. Contactez votre revendeur ou le service support MSI sur http://support.msi.com/.

MODE D'EMPLOI WIND TOP AP1622-001XEU MSI

Remarque concernant les droits d'auteur. 3i Marque de commerce. iii Révision Mise à niveau et garantie iv Achat des éléments remplaçables iv Support technique iv Fonctions du produit écologique iv Politique environnementale V Information des substances chimiques. Information de batterie. V Instructions de sécurité vi Conformité CE. VIII Déclaration FCC-B sur les interférences de radiofréquence VIII Déclaration WEEE ix

1. Vue d'ensemble 1-1

Vue d'ensemble du système Spécifications du système Remplacement des composants et mises à niveau

2. Pour commencer 2-1

Conseils en matière de sécurité et de comportement 2-2 Installation du matériel 2-3

3. Fonctionnement du système 3-1

Première installation et démarrage du système 3-2 Calibration d'écran tactile (seulement pour le mode de simple clic) 3-3 Connexions réseau sous Windows 3-5 Gestion de l'alimentation 3-10 Outil de récupération du système 3-12

Remarque concernant les droits d'auteur

Le matériel contenu dans ce document constitue la propriété intellectuelle de MICRO-STAR INTERNATIONAL. Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu. Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.

MSI est une marque déposée de Micro-Star Int'l Co., Ltd. Intel est une marque déposée d'Intel Corporation. Realtek est une marque déposée de Realtek Semiconductor Corporation. Windows est une marque déposée de Microsoft Corporation.

Révision

Révision

Date

V1.0

2012/07

Mise à niveau et garantie

Veuillez noter que certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur. Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux specifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Achat des éléments remplaçables

Veuillez noter que l'achat de pièces replacables (ou compatibles) du produit acheté dans certains pays ou certaines régions doit être mis à disposition par le fabricant au moins 5 ans après l'arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l'époque.

Pour les informations détaillées concernant l'achat de pièces détachées, veuillez contacter le fabricant par le biais de http://support.msi.com/.

Support technique

Si votre système est victime d'un problème et qu'aucune solution ne peut être obtenue à partir du manuel d'utilisation, veuillez contacter le magasin où vous avez acheté le produit ou le distributeur local. Vous pouvez également avoir recours aux ressources d'aide suivantes pour une assistance plus approfondie.

Allez sur le site Internet de MSI pour guide technique, mises à jour BIOS, mises à jour pilotes et d'autres informations sur http://www.msi.com/service/download/ Prenez contact avec nos techniciens sur http://support.msi.com/

Fonctions du produit écologique

La consommation d'énergie réduite pendant l'utilisation en veille. L'utilisation limitée des matières nuisibles à l'environnement et à la santé. Facile à décomposer et à recycler. L'utilisation réduite de ressources naturelles par l'encouragement de recyclage. La durée de vie prolongée par la mise à niveau. La production de gaspillage solide réduite via la politique de récapture.

Politique environnementale

Le produit a été conçu pour être recyclé sur des pièces et qu'il ne faut pas le jeter. L'utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés. Visitez le site Internet du MSI et localisez le distributeur le plus proche pour plus d'information sur le recyclage. L'utilisateur peut aussi nous contacter par [e-mail] pour plus d'information sur le correct Destruction, Reprise, Recyclage, et Désassemblage des produits MSI.

Information des substances chimiques

En conformité avec les règlements des substances chimiques, tels que le règlement européen REACH (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit les informations sur les substances chimiques dans les produits à :

Information de batterie

Unione:

Piles, batteries et accumulateurs ne doivent pas être éliminés comme des déchets domestiques non triés. Veuillez utiliser le système de collection publique au retour, le recyclage, ou les traiter en conformité avec les réglementations locales.

Taiwan :

Pour l'environnement, les batteries usagées doivent être ramassées séparément pour le recyclage ou la disposition spéciale.

California, USA :

Les batteries piles bouton peuvent contenir des matériaux perchlorates et nécessitent une manipulation particulière lors de leur recyclage ou disposition en California.

Pour plus d'information, veuillez vous référer à :

Danger d'explosion si la batterie est replacée de manière incorrecte. Remplacez uniquement par une batterie identique ou de type équivalent recommandé par le fabricant.

Instructions de sécurité

Veuillez lire attentivement les instructions de sécurité.

Toutes les précautions et alertes sur l'appareil ou sur le mode d'emploi doivent être observées.

Conservez le mode d'emploi livre dans l'emballage pour référence futur.

Conservez cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface plate et stable avant de l'instruire.

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait été bien réglée entre 100 et 240 V, avant de brancher l'équipement au secteur. Ne désactivez pas la borne terre de protection de la prise. L'équipement doit être connecté à une prise secteur avec une fonction de terre. Débranchez toujours le cordon d'alimentation secteur avant d'installer une carte ou un module sur l'équipement. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Ne laissez pas votre équipement dans un environnement non conditionné avec une température de stockage supérieure à 60°C (140°F) ou inférieure à 0°C (32°F), vous risqueriez sinon d'endommager l'équipement.

NOTA : La température maximale d'opération est de 40°C

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne placez rien sur le cordon d'alimentation.

Lorsque vous installez le câble coaxial sur le symtoniseur du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment.

Le système de distribution de cable doit être mis à la terre conformément à ANSI/NFPA 70, le Code Électrique National (NEC), dans la particulière Section 820.93, la mise à la terre du blindage conductif extérieur du cable Coaxial.

L'équipement doit se couvrir à distance de forts champs magnétiques ou électriques.

Si l'une des situations suivantes se produit, faites contrôler l'appareil par un personnel de réparation :

Le cordon d'alimentation ou la prise est endommagé. Du liquide a pénétré dans l'appareil. L'appareil a été exposé à l'humidité. L'équipement ne fonctionne pas bien ou vous ne parvenez pas à le faire fonctionner conformément au manuel de l'utilisateur. L'appareil est tombé et est abimé. L'appareil présente des signes apparents de fracture.

1. Les appareils de stockage optique sont classés PRODUITS LASER DE CLASSE 1. L'utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spécifiées sont interdites.
2. Ne touchez pas la lentille du lecteur.

Conformité CE

Micro-Star International CO., LTD déclare ici que ce périphérique est conforme aux exigences essentielles de sécurité et d'autre fourniture relative mise en place dans les Directives Européennes.

Déclaration fcc-b sur les interférences de radiofréquence

Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable-

ble contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Cet appareil générale, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produit des interférences nuisibles aux communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produit dans certaines installations particulières. Si cet appareil produit des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous encourageons l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens mentionnés ci-dessous :

Réorientez ou déplacez l'antenne de réception. Augmentez la distance séparant l'appareil du récepteur. Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur. - Consultez votre vendeur ou un technicien expérimenté dans les domaines radio/télévision pour une assistance supplémentaire.

Remarque 1

Les modifications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet appareil.

Remarque 2

Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

VOIR La NOTICE d'installation avant de raccorder au RESEAU.

Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1. cet appareil ne doit pas causer d'interférences nuisibles, et
2. cet appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entrainer un fonctionnement indésirable.

Déclaration WEEE

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, en vigueur à partir du 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recueillir certains produits en fin de vie.

Ce système est conçu avec la commerce vert et le style de vie numérique intelligente. Il utilise un écran rétroéclairage anti-reflet pour améliorer la clarté et réduire la nuisance aux yeux. Avec le châssis ferme et le socle flexible, il mélange la technologie à la vie, simplifiant l'utilisation des ordinateurs - convenable aux particuliers ainsi que les entreprises.

Contenu

Série Wind Top

Adaptateur CA/CC

Cordon d'alimentation secteur

Balayette pour nettoyer l'affichage LCD

Disques pilotes/utilitaires

Manuel de l'utilisateur et Guide rapide

Clavier (en option)

Souris (en option)

Stylet (en option)

• Veuillez nous contacter immédiatement si l'un des éléments est endommagé ou manquant.
• Cette image n'est donnée qu'à titre de référence et votre emballage peut contenir une version légèrement différente suivant le modèle que vous avez acheté.

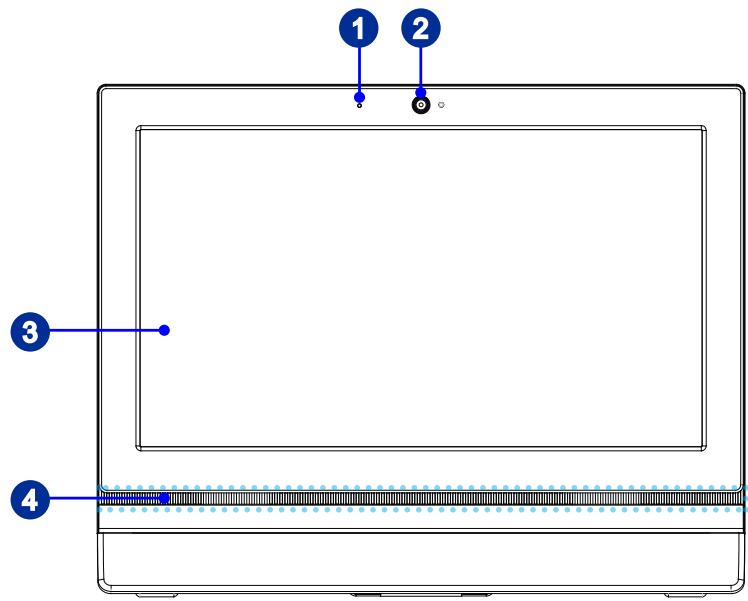

Microphone

Le microphone intégré peut être utilisé lors de vos discussions en ligne.

Webcam la webcam

La Webcam intégrée avec microphone peut être utilisée pour prendre des photos, enregistrer des vidéos, tenir des videoconferences ou exécuter toute autre application interactive.

3 Affichage

Ecran LED rétro-éclairage de 15.6 pouce, résolution optimale de 1366 × 768 pixels et type large de proportion standard 16:9.

Haut-parleur stéreo reproduction

Les haut-parleurs intégrés permettent d'obtenir un son de haute qualité avec système stéréo.

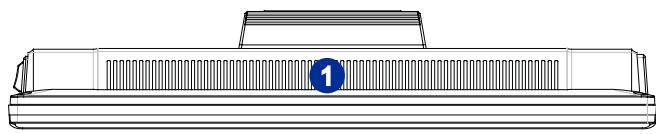

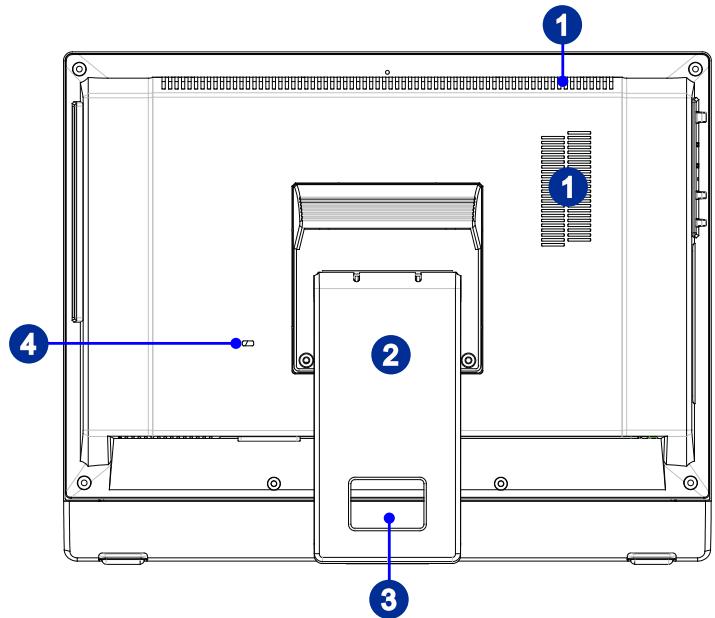

Ventilateur

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

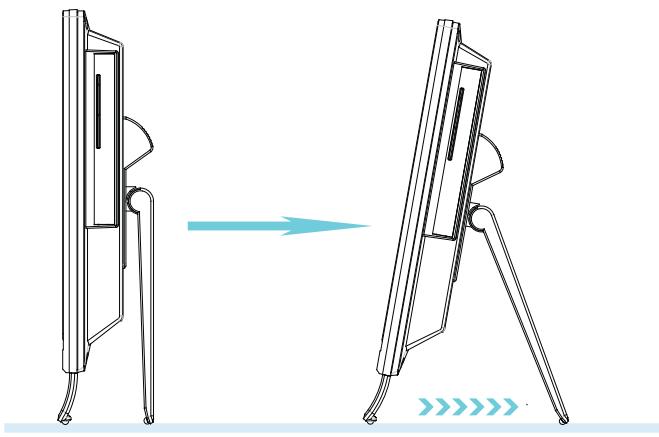

Utilisez ce socle pour placer votre système sur surface.

Trou pour le passage des câbles

Passez les câbles dans le trou prévu pour leur passage de façon à ne pas les emmêler lorsque vous branchez les appareils.

Port de verrouillage kensington

Ce PC AIO est doté d'un port de verrouillage Kensington, qui permet à l'utilisateur de sécuriser le PC AIO sur place, avec une clé ou un périphérique PIN mécanique relié à un câble métallique caoutchouté. L'extrémité du câble dispose d'une petite boucle permettant d'enrouler l'ensemble du câble autour d'un objet fixé, comme une table lourde ou un autre meuble, sécurisant ainsi le PC AIO sur place.

Ventilateur

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

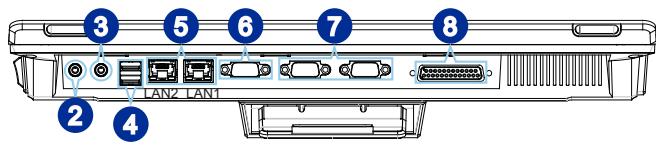

Prise ligne-out

Ce connecteur est fourni pour un casque ou un haut-parleur.

Prise microphone

Ce connecteur est fourni pour un microphone.

Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données.

Prise rj-45 LAN (LAN2 en option)

La prise standard RJ-45 LAN sera la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un câble de réseau.

LED	Couleur	LED d'état	Condition
Droite	Jaune	Éteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillante et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Gauche	Vert	Éteinte	Un débit de 10 Mo/sec est sélectionné.
		Allumée	Un débit de 100 Mo/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mo/sec est不排除né.

6 Port VGA 1 port VGA

Le port VGA supporte les moniteurs et d'autres périphériques d'interface VGA.

Le port série supporte scanners à code-barres, imprimantes à code-barres, imprimantes à billet, machines à carte de crédit, etc.

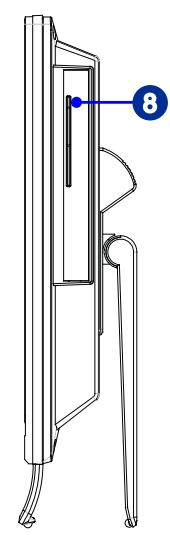

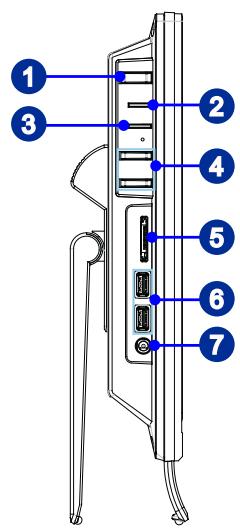

8 Port parallèle (en option) la port parallèle supporte le

Le port parallèle supporte les imprimantes d'autres périhériques d'interface parallèle.

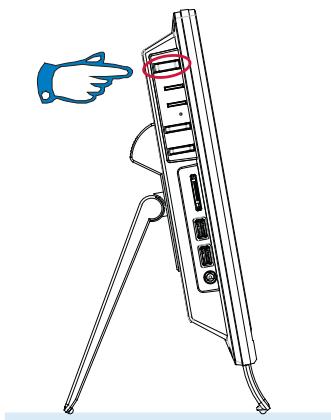

Bouton d'alimentation système

Appuyez le bouton d'alimentation pour allumer ou éteindre le système.

Alimentation système LED

Le voyant LED d'alimentation s'allume lorsque le système est allumé, et s'éteint lorsque le système est mis hors tension. En termes d'économie d'énergie, le voyant LED clignote en mode S3 (Suspension à la RAM) et s'éteint en mode S4 (Suspension au Disk).

LED du lecteur de disque dur

L'indicateur montre le statut d'activité du lecteur de disque dur. Il s'allume lors d'accès des données dans le lecteur et reste éteint si aucune activité n'est détectée.

Bouton luminosité

Ces boutons ajustent le niveau de luminosité.

Lecteur de cartes de mémoire

Le lecteur de cartes intégré supporte plusieurs types de cartes de mémoire.

Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données.

Prise d'alimentation

L'adaptateur d'alimentation CA/CC convertit le courant alternatif en courant continu pour cette prise. La puissance fournie sur cette prise alimente le PC. Afin d'éviter tout dommage au PC, utilisez always l'adaptateur électrique fourni.

Lecteur de cartes intelligentes (en option)

Ce lecteur supporte les cartes intelligentes pour fournir l'identification, l'authentification, le stockage de données, le processus d'application, etc.

Processeurs

Intel® Celeron® Processeur B800 Séries

Jeux de puces

Puces Intel® HM65

Mémoire

1 emplacement DDR3 1333 MHz SO-DIMM Supporte au maximum 4GB

LAN filaire : supporté par Realtek® RTL8111E Gigabit Ethernet contrôleur LAN sans fil : supporté en option par module Mini PCI-E WLAN

HDA Codec par Realtek® ALC887 Conforme aux spécifications Azalia 1.0

Affichage

Ecran 15.6-pouce avec LED rétro-éclairage

• Une résolution optimale de 1366 x 768 pixels
• Écran large de proportion standard 16:9

Boutons entrée/sortie

1 prise audio ligne-out 1 prise microphone 2 ports USB 2.0 2 prises RJ-45 LAN (LAN2 en option) 1 port VGA 2 ports serial (en option) 1 port parallèle (en option)

Entrée/sortie de côte

1 lecteur de carte mémoire 2 ports USB 2.0 1 prise d'alimentation CC 1 lecteur de cartes intelligentes (en option)

Stockage

Lecteur de disque dur : 2.5", SATA Lecteur de cartes :

• Lecteur de cartes SD/ MMC/ MS
• Lecteur de cartes intelligentes (en option)

Haut-parleur stéréo

2 haut-parleurs stéreo

Webcam

0.3 MP Webcam avec microphone

Alimentation

Adaptateur CA/CC de 65 Watt avec PFC actif

• Entrée: 100-240V, 1.5A, 50-60Hz Sortie: 19V 3.42A

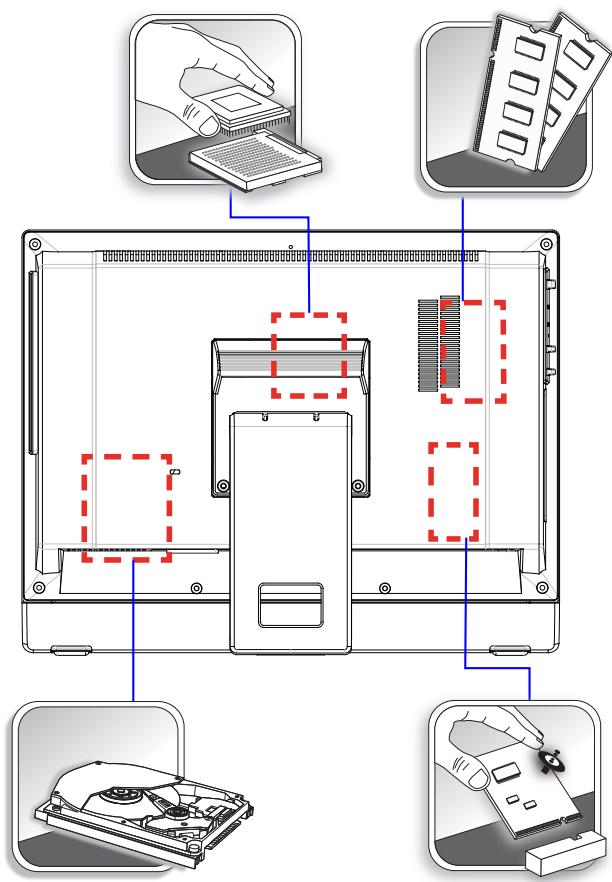

Remplacement des composants et mises à niveau

Veuillez noter que, selon le modèle acheté, certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur.

Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local.

N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Pour commencer

Ce chapitre vous fournit des informations sur la procédure d'installation du matériel. Lorsque vous connectez des périphériques, manipulez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toute décharge d'électricité statique.

Conseils en matière de sécurité et de comportement

Le PC AIO est une plateforme portable vous permettant de travailler n'importe où. Cependant, il est important de besoin un bon espace de travail si vous voulez travailler avec votre PC pendant un long moment.

1. Notre espace de travail doit être suffisamment éclairé.
2. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail.
3. Lorsque vous êtes assis sur une chaise, réglez le dossier de la chaise (lorsque c'est possible) pour maintenir confortablement votre dos.
4. Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ 90 degrés de votre corps lorsque vous travaillez.
5. Disposez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets.
6. Ajustez l'angle/la position du PC AIO pour bénéficier d'une vue optimale.
7. N'utilisez pas votre PC si l'environnement n'est pas confortable (par exemple sur un lit).
8. Le PC AIO est un appareil électrique. Veuillez le traiter avec soin afin d'éviter tout risque de blessure.

Placer votre PC AIO

1. Placez votre PC AIO sur une surface plate et stable, comme une table ou un bureau.
2. Inclinez l'écran et tirez le socle à la position désirée. Assurez-vous que le système est bien positionné avant de l'allumer.

Connexion de l'alimentation

1. Branchez le cordon d'alimentation secteur sur l'adaptateur CA/CC.
2. Branchez l'extrémité CC de l'adaptateur sur le PC AIO.
3. Branchez l'extrémité maje du cordon sur la prise électrique.

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

Allumer le PC AIO

Appuyez sur le bouton d'alimentation de façon à démarrer votre ordinateur.

Fonctionnement du système

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système, comme par exemple la configuration du démarrage du système, la connexion réseau etc.

Important

Toutes les informations sont susceptibles de modification sans préavis.

Première installation de démarrage du système

Lors de la première utilisation, vous devez suivre les étapes ci-dessous pour commencer à utiliser votre PC AIO série Wind Top. L'installation compte du démarrage vous prendra environ 30 minutes.

1. L'installation de Windows démarre. Attendez que le programme d'installation de Windows termine le chargement.
2. L'installation de Windows démarre. Attendez que le programme d'installation de Windows termine le chargement.
3. Choisissez les options "Country or region" (Pays ou région), "Time and currency" (Heure et monnaie) et "Keyboard layout" (Disposition du clavier) que vous voulez. Cliquez sur [Next] (Suivant) pour poursuivre. Cliquez sur [Next] (Suivant) pour poursuivre.
4. Choisissez un nom d'utilisateur pour votre compte et un nom pour votre ordinateur de façon à pouvoir l'identifier sur le réseau. Cliquez sur [Next] (Suivant) pour poursuivre.
5. Définissez un mot de passe de façon à protéger votre compte contre toute utilisation abusive. (Laissez ce champ vide si vous n'avez pas besoin de mot de passe.) Cliquez sur [Next] (Suivant) pour poursuivre.
6. Veuillez lire les termes de la licence. Cochez la case "I accept the license terms" (J'accepte les termes de la licence) et cliquez sur [Next] (Suivant) pour continuer.
7. Sélectionnez [Use recommended settings] (Utiliser les paramètres recommandés) pour "Help protect your computer and improve Windows automatically" (Aider à protéger votre ordinateur et à améliorer Windows automatiquement).
8. Vérifiez vos réglages de date et d'heure. Cliquez sur [Next] (Suivant) pour poursuivre.
9. Veuillez désigner dans la liste des WLAN disponibles le réseau sans fil auquel vous comptez vous connecter. Cliquez sur [Next] (Suivant) pour poursuivre. Vous pouvez aussi cliquer sur [Skip] (Ignorer) pour sauter cette étape et configurer le WLAN plus tard.
10. (En option) Vient ensuite l'écran du logiciel antivirus. Cliquez sur [Agree] (Accepter) pour accepter les termes de l'accord de licence et activer le logiciel antivirus. Sinon, choisissez [Stay Unprotected] (Rester non protégé) et cliquez [Next] (Suivant) pour continuer sans activer le logiciel antivirus.
11. La page "Software Installation Menu" (Menu d'installation des logiciels) s'affiche. Cliquez sur [Install] (Installer) pour continuer.
12. Les logiciels s'installent. Veuillez ne pas éteindre votre ordinateur pendant l'installation des logiciels. Lorsque la barre de progression indique que le chargement est terminé, cliquez sur [Finish] (Terminer) pour continuer.
13. Le système accède au système d'exploitation Windows 7 pour lancer ses paramètres personnalisés. Préparez-vous à explorer notre PC AIO après avoir défini les paramètres personnalisés. Amusez-vous bien!

Calibration d'écran tactile (seulement pour le mode de simple clic)

Wind Top Séries PC AIO possède la fonction d'écran tactile. Si le curseur de souris ne suit pas le déplacement, vous pouvez utiliser l'outil calibration installé dans le système pour ajuster la précision d'écran tactile. Veuillez suivre les étapes suivantes pour le préparer.

1. Trouvez l'outil calibration dans [Start] (Démarrer) > [All Programs] (Tous les programmes).

1. Trois modes de calibration sont fournis : 4 points, 9 points, et 25 points. Nous vous suggérons de choisir le 9 points pour ajuster l'écran tactile. Si vous désirez une meilleure précision, prenez 25 points alors.

1. Suivez les instructions sur l'écran pour étalonner l'écran tactile.

Important

• Ne touchez pas l'écran directement avec un objet d'angle vif.
• Les spécifications du produit actuel peuvent varier selon les pays.

Connexions réseau sous windows

1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Broadband (PPPoE)] (Bande large (PPPoE)) pour vous connecter par le biais d’une connexion DSL ou cable nécessitant un nom d'utilisateur et un mot de passe.

1. Tapez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour établir votre connexion LAN.

Configuration LAN sans fil

1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Wireless] (Sans fil) pour vous connecter par le biais d'un réseau sans fil ou d'un réseau sans fil.

1. La liste des connexions WLAN disponibles s'affiche. Choisissez une connexion dans la liste ou cliquez sur [Open Network and Sharing Center] (Ouvrir le centre réseau et partage) pour établir une nouvelle connexion.

1. Pour établir une nouvelle connexion WLAN, sélectionnez [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau) dans [Network and Sharing Center] (Centre réseau et partage).

1. Ensuite, choisissez [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquez sur [Next] (Suivant) pour continuer.

1. Entrez les informations pour le réseau sans fil que vous pouvez ajouter et cliquez sur [Next] (Suivant) pour continuer.

1. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionnez [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

Gestion de l'alimentation

La gestion de l'alimentation des ordinateurs individuels (PCs) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d'énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d'inactivité de l'utilisateur.

• [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de configuration) > [System and Security] (Système et sécurité).

Puis cliquez sur le lien [Power Options] (Options d'alimentation).

Power Options

Sélectionnez le mode d'alimentation qui correspond à vos besoins personnels. Vous pouvez aussi ajuster les paramètres en cliquant sur [Change plan settings] (Modifier les paramètres du mode).

Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de : gérer rapidement et facilement l'alimentation de votre système.

Gestion d'alimentation par moniteurs qualifiés ENERGY STAR (en option)

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre énergie ou en mode "veille", après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été réglée à se composer de la manière suivante lorsque le système fonctionné sur courant alternatively :

Eteindre l'écran après 15 minutes Mettre en mode Veille après 30 minutes

L'ordinaire doit être capable de se réveiller du mode économique d'énergie en réponse à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arrêt, Réseau (Réveil LAN), souris, clavier.

Astuces pour économiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité. - Ajustez les paramètres dans Options énergie dans les systèmes d'exploitation Windows pour optimiser la gestion de l'énergie de votre PC. - Installez un logiciel d'économie d'énergie pour : gérer la consommation d'énergie de votre PC. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Important

L'outil de récapuration n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilisateurs MSI par défaut.

L'utilisation de l'outil de récapuration peut être motivée par les raisons suivantes :

• Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant. Lorsque certaines erreurs affectent le système d'exploitation en cours d'utilisation. Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement. Lorsque vous pouvez installer le système d'exploitation avec d'autres langues intégrées.

Avant d'utiliser l'outil de récapération du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports de stockage.

Si la solution qui suit ne vous permet pas de récupérer votre système, veuillez prendre contact avec votre distributeur/agréé ou votre centre de réparation local pour demander de l'aide.

> Récupérer le système avec la touche de raccourci F3

Si le système se trouve confronté à des problèmes non récapcérables, il est toujours recommendé d'appuyer d'abord sur la touche de raccourci F3 pour essayer de récapcérer votre système avec la partition de récapcération du disque dur.

Suivez les instructions ci-dessous pour continuer :

1. Redémarrez le système.
2. Appuyez sur la touche de raccourci F3 au clavier lorsque l'image suivante s'affiche.

1. Entrez dans l'outil de récupération. Cet outil comprend trois fonctions: Backup System (Sauvegarde du système), Restore System (restauration du système) et Recover (Réinitialisation au début du fabricant).

Il est fortement recommandé de sauvegarder le système pour une solution contre le malfonctionnement catastrophe du disque ou d'autres accidents.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Backup System] (Sauvegarde du système) pour entrer. Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

1. Sélectionnez [BACKUP] (Sauvegarde) pour commencer la sauvegarde du système immédiatement.

La sauvegarde initiale

La sauvegarde initiale prendra un peu de temps. Veuillez la laisser finir sans l'interrompre.

Sauvegarde subséquente

La sauvegarde suivie remplace les dossiers de sauvegarde précédente.

1. La sauvegarde du système est en cours. Veuillez noter qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Alternativement, Sélectionnez [CANCEL] (Supprimer) pour arrêter la sauvegarde du système immédiatement. Ne débranchez pas l'alimentation pendant la suppression de la sauvegarde du système.

1. Le message suivant indique la réussite de la sauvegarde du système. Appuyez [OK] pour finir.

Restauration du système

Cet outil permet au système de se retrouver à l'état précédent avec les dossiers de sauvegarde que l'utilisateur a créé et enregistrés dans le disque dur précédemment. Si aucun dossier n'est disponible, le système est restauré aux paramètres par défaut.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Restore System] (Restauration du système) pour entrer. Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

1. Sélectionnez [OK] ou [NEXT] (Suivant) pour que le système puisse récapituler la sauvegarde précédente ou les paramètres par défaut. Alternativement, sélectionnez [CANCEL] (Supprimer) pour arrêter la restauration du système immédiatement.

Avec les dossiers de sauvegarde : restaurer le système à l'état précédent.

Sans dossiers de sauvegarde : restaurer le système aux paramètres par défaut.

1. La restauration du système est en cours. Veuillez noter qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Le message suivant indique la réussite de la restauration du système. Appuyez [OK] pour finir. Redémarrez votre système et accédez au système d'exploitation Windows comme d'habitude. Si le processus de restauration a échoué ou qu'il a été interrompu, veuillez recommencer la procédure entière de nouveau.

Cet outil permet au système de se retrouver aux paramètres par défaut du fabricant. Toutes les données sur le disque dur seront effacées et les réglages seront restaurés au défaut du fabricant.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Recover to factory default] (Réinitialisation au défaut du fabricant) pour entrer. Alternativement, Sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

1. Le système sera restauré aux paramètres du fabricant. Toutes les données seront perdues. Veuillez vous assurer d'avoir sauvegardé les données importantes ailleurs. Sélectionnez [NEXT] (Suivant) pour continuer. Alternativement, sélectionnez [CANCEL] (Annuler) pour arrêter.

1. Veuillez sélectionner [OK] pour que le système récupère les paramètres par défaut.

1. La récupération du système est en cours. Veuillez noter qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Le message suivant indique la réussite de la récapération du système. Appuyez [OK] pour finir. Redémarrez votre système et accédez au système d'exploitation Windows comme d'habitude. Si le processus de récapération a échoué ou qu'il a été interrompu, veuillez recommencer la procédure entière de nouveau.
