WIND TOP AE2712-001EU - Tout-en-un MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	PC tout-en-un
Écran	27 pouces, résolution Full HD (1920 x 1080)
Processeur	Intel Core i5-3210M
RAM	4 Go DDR3
Stockage	500 Go HDD
Carte graphique	Intel HD Graphics 4000
Système d'exploitation	Windows 8
Connectivité	Wi-Fi 802.11 b/g/n, Bluetooth 4.0, Ethernet
Ports	USB 2.0, USB 3.0, HDMI, VGA, Jack audio
Dimensions approximatives	640 x 460 x 60 mm
Poids	8.5 kg
Alimentation électrique	Adaptateur secteur 90W
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles chez le fabricant
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Compatibilités	Compatible avec les périphériques USB et HDMI standards

FOIRE AUX QUESTIONS - WIND TOP AE2712-001EU MSI

Comment réinitialiser mon MSI WIND TOP AE2712-001EU ?

Pour réinitialiser votre MSI WIND TOP AE2712-001EU, appuyez sur le bouton d'alimentation pendant 10 secondes pour forcer l'arrêt, puis relancez l'appareil. Si vous souhaitez effectuer une réinitialisation d'usine, accédez aux paramètres de récupération via le menu de démarrage.

Que faire si l'écran tactile ne répond pas ?

Si l'écran tactile ne répond pas, essayez de redémarrer l'appareil. Si le problème persiste, vérifiez les mises à jour des pilotes ou réinitialisez les paramètres de l'écran tactile dans le panneau de configuration.

Mon MSI WIND TOP AE2712-001EU ne s'allume pas. Que faire ?

Assurez-vous que l'appareil est branché sur une source d'alimentation fonctionnelle. Vérifiez également que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes.

Comment améliorer les performances de mon MSI WIND TOP AE2712-001EU ?

Pour améliorer les performances, assurez-vous que votre système d'exploitation et vos pilotes sont à jour. Vous pouvez également désinstaller les applications inutilisées et libérer de l'espace sur le disque dur.

Mon appareil surchauffe. Que dois-je faire ?

Vérifiez que les ventilateurs ne sont pas obstrués par la poussière. Assurez-vous que l'appareil est placé sur une surface dure et plane pour une bonne circulation de l'air. Si le problème persiste, envisagez d'utiliser un support de refroidissement.

Comment connecter un périphérique externe à mon MSI WIND TOP AE2712-001EU ?

Pour connecter un périphérique externe, utilisez les ports USB disponibles sur le côté de l'appareil ou utilisez le port HDMI pour les écrans externes. Assurez-vous que le périphérique est compatible avec votre système.

Comment résoudre les problèmes de son sur mon MSI WIND TOP AE2712-001EU ?

Vérifiez que le volume n'est pas coupé et que le niveau sonore est réglé correctement. Allez dans les paramètres audio pour vérifier que les bons périphériques de lecture sont sélectionnés. Si le son ne fonctionne toujours pas, essayez de mettre à jour les pilotes audio.

Que faire si mon MSI WIND TOP AE2712-001EU affiche un écran bleu ?

Un écran bleu peut indiquer un problème matériel ou logiciel. Notez le code d'erreur affiché et effectuez une recherche en ligne pour des solutions spécifiques. Vous pouvez également essayer de démarrer en mode sans échec pour diagnostiquer le problème.

Comment mettre à jour le BIOS de mon MSI WIND TOP AE2712-001EU ?

Visitez le site web de MSI pour télécharger la dernière version du BIOS pour votre modèle. Suivez les instructions fournies pour créer un support de mise à jour et redémarrez votre appareil pour accéder au BIOS et appliquer la mise à jour.

Où puis-je trouver des pilotes pour mon MSI WIND TOP AE2712-001EU ?

Les pilotes les plus récents pour votre MSI WIND TOP AE2712-001EU peuvent être téléchargés directement depuis le site officiel de MSI dans la section de support. Assurez-vous de sélectionner votre modèle spécifique pour obtenir les bons pilotes.

MODE D'EMPLOI WIND TOP AE2712-001EU MSI

Remarque concernant les droits d'auteur . 3
Marque de commerce . iii
Révisions. iii
Mise à niveau et garantie iv
Achat des éléments replacables iv
Support technique iv
Fonctions du produit ecologique iv
Politique environnementale. v
Information des substances chimiques .
Information de batterie .
Instructions de sécurité vi
Conformité CE. VIII
Déclaration FCC-B sur les interférences de radiofréquence VIII
Déclaration WEEE ix

1. Vue d'ensemble 1-1

Contenu. 1-2
Vue d'ensemble du système 1-3
Spcifications du systeme 1-9

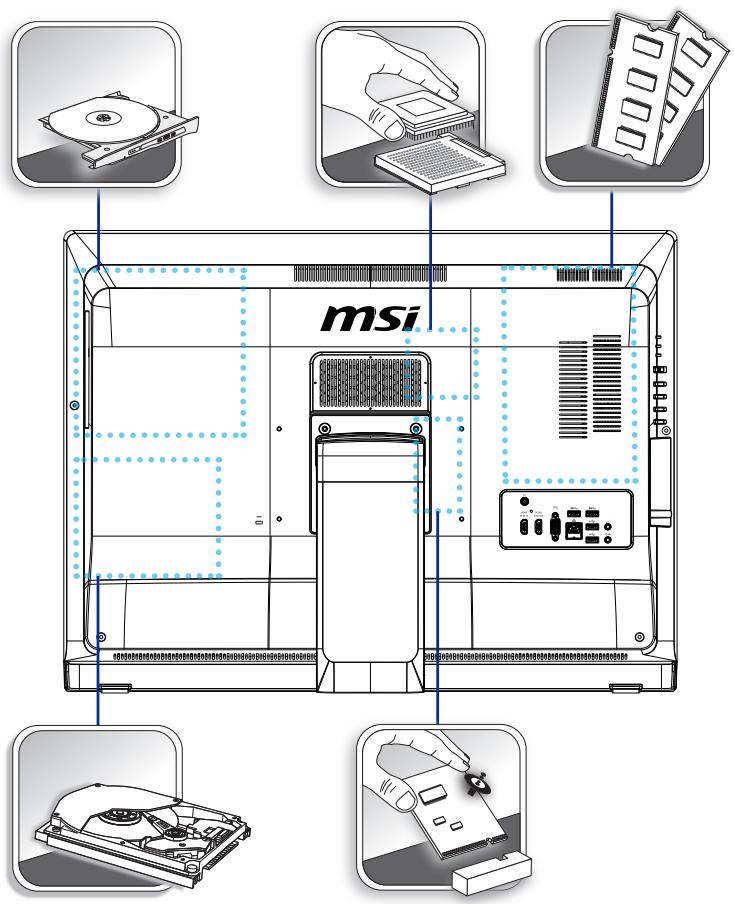

Remplacement des composants et mises à niveau 1-11

2. Pour commencer 2-1

Conseils en matière de sécurité et de comport 2-2
Installation du matériel 2-3

3. Fonctionnement du système (Windows 7).... 3-1

Première installation de démarrage du système 3-2

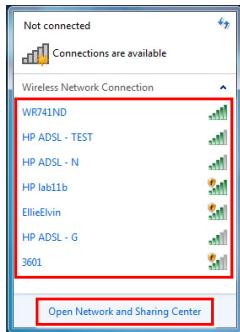

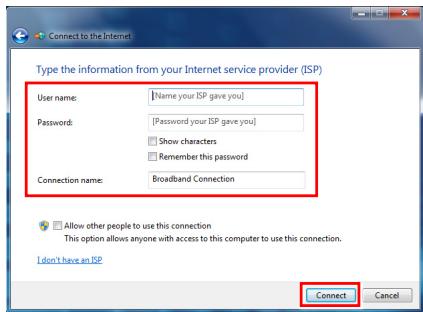

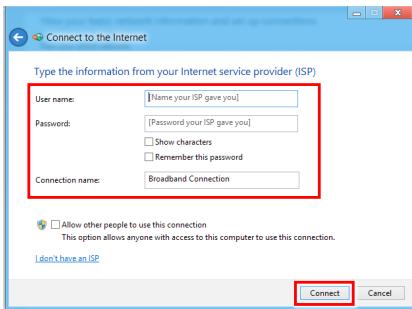

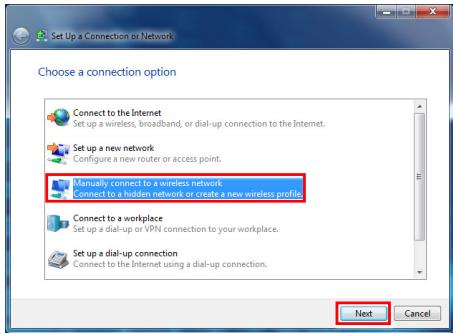

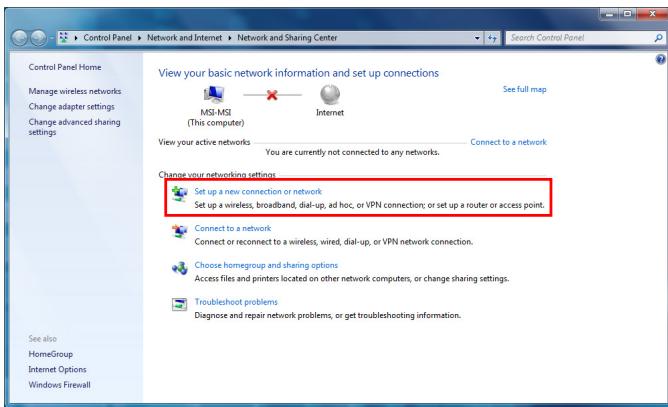

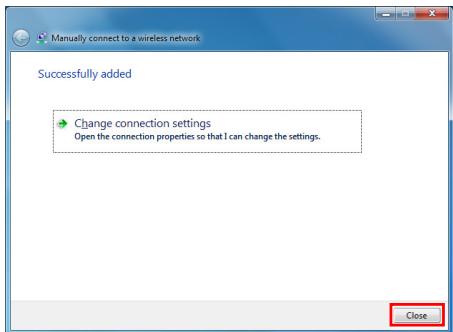

Connexions reseau sous Windows 3-3

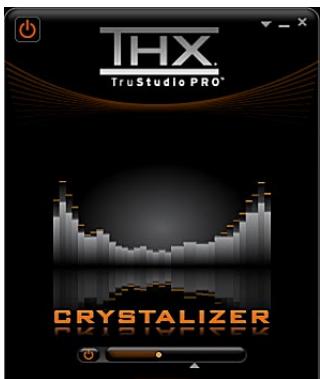

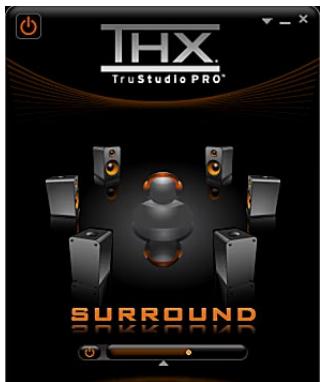

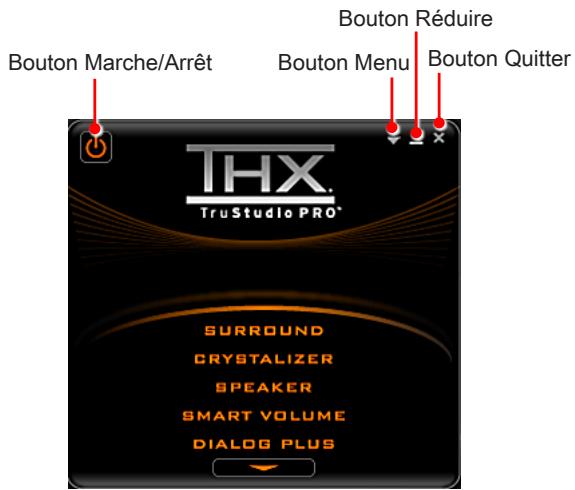

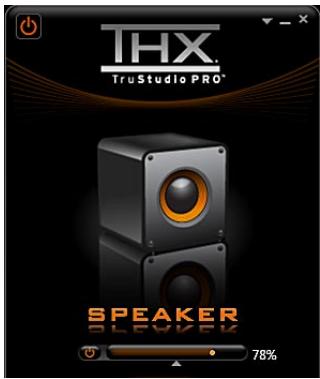

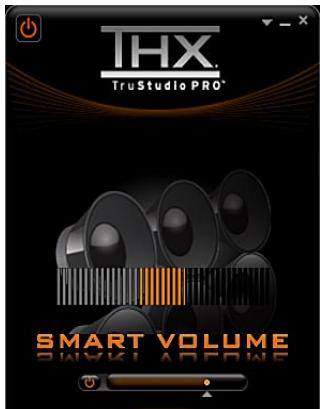

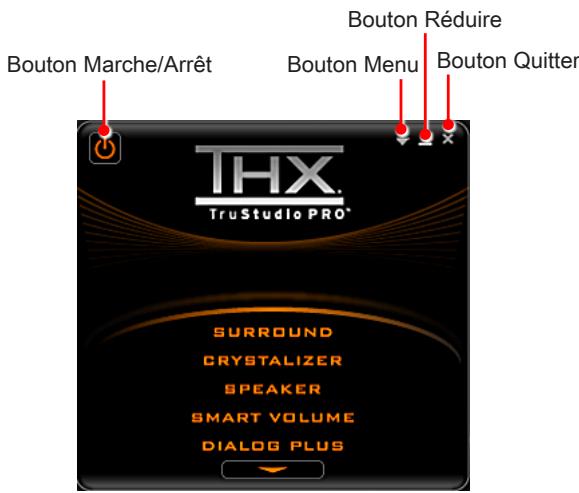

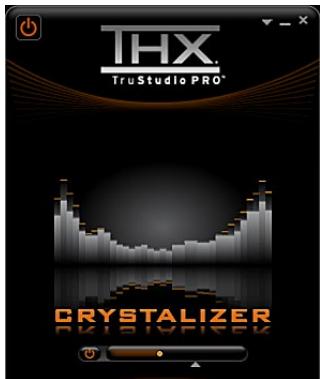

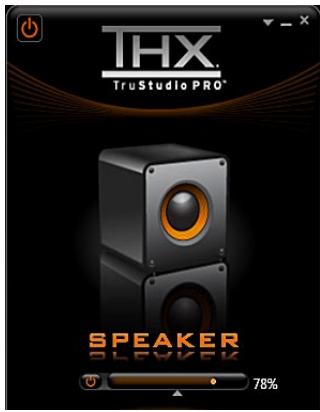

THX TruStudio PRO (en option) 3-8

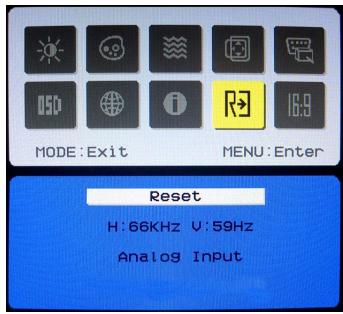

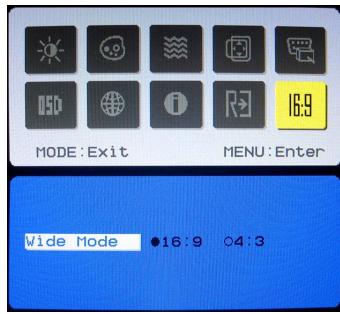

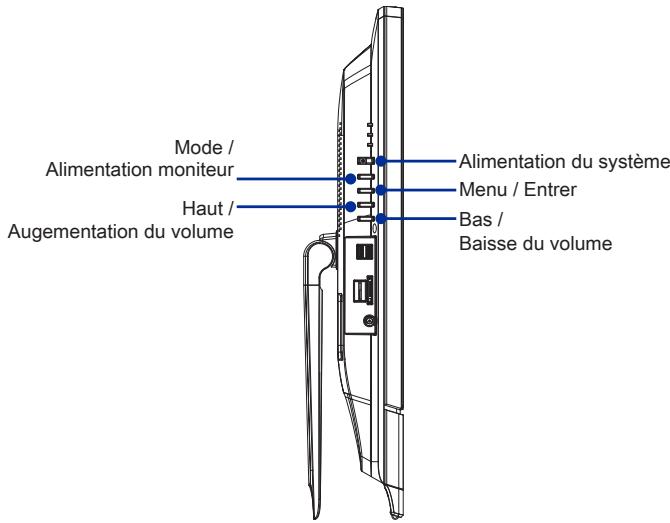

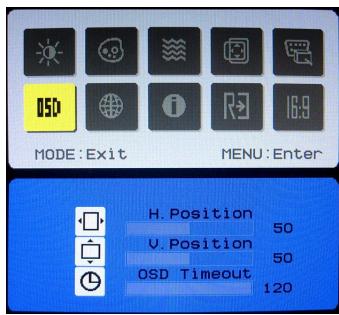

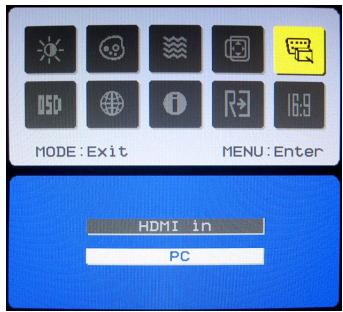

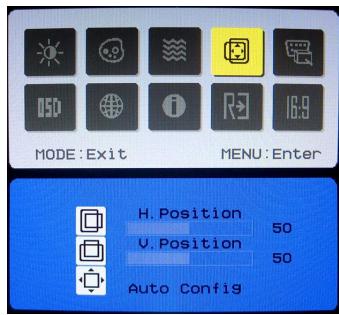

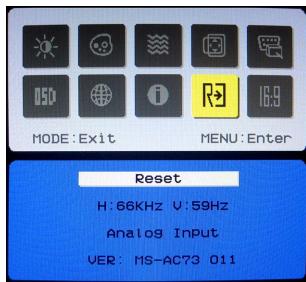

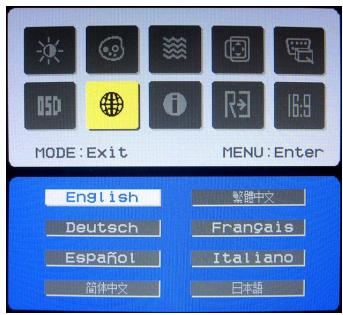

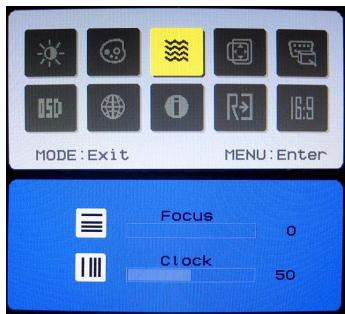

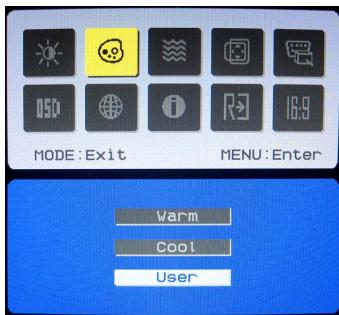

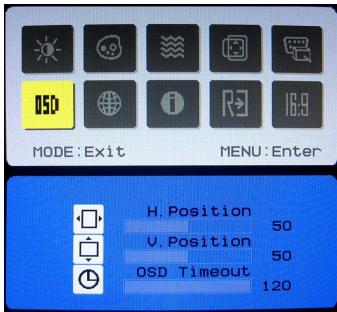

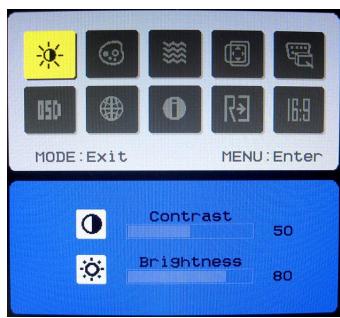

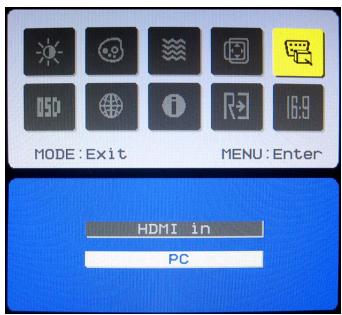

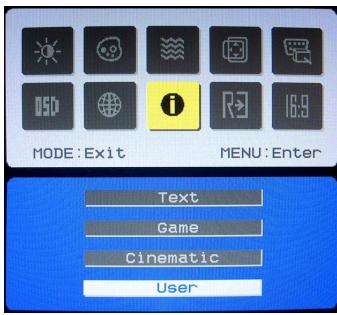

OSD (On-Screen Display: Menu à l'écran) 3-11

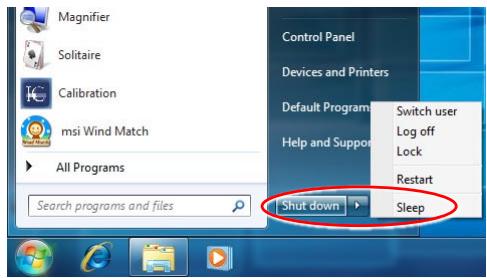

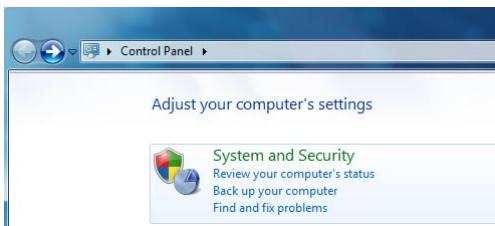

Gestion de l'alimentation 3-14

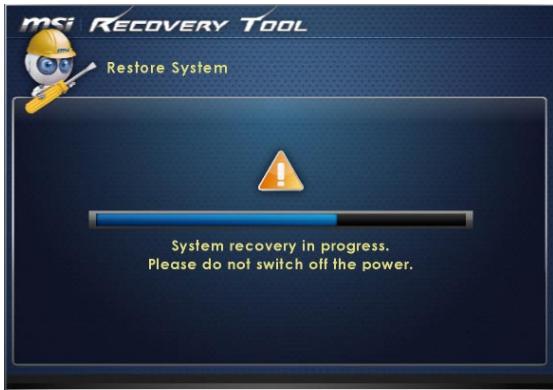

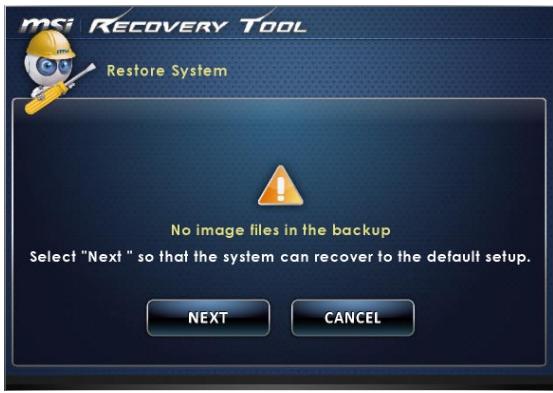

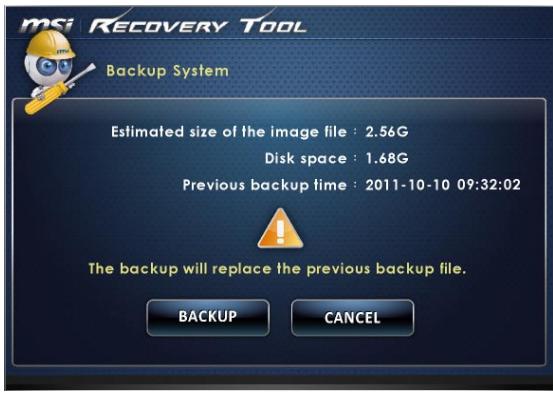

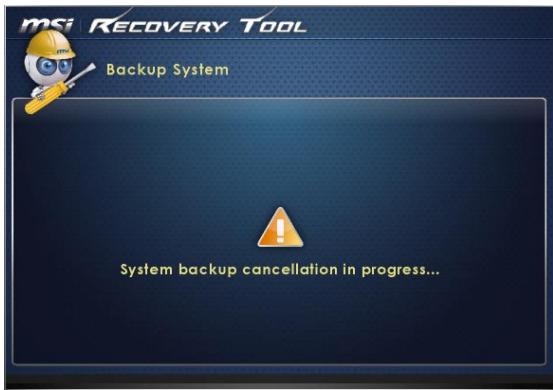

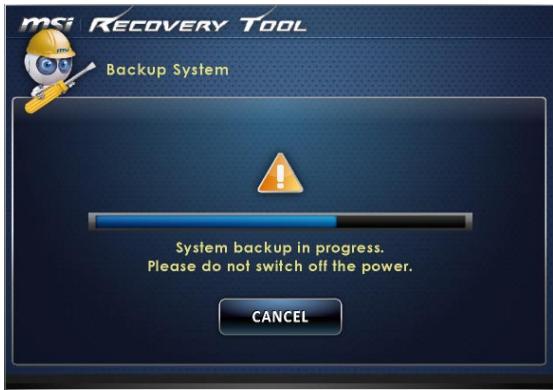

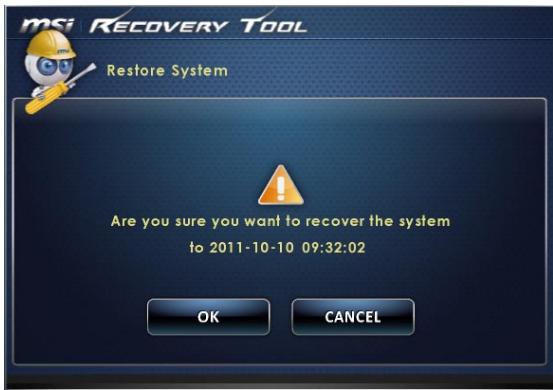

Outil de récapération du système 3-16

4. Fonctionnement du système (Windows 8).... 4-1

Première installation de démarrage du système 4-2

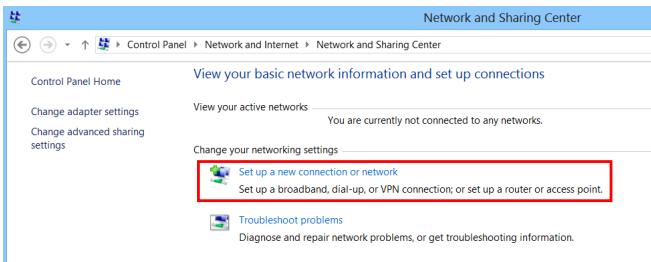

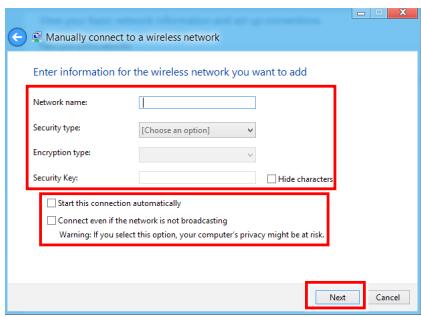

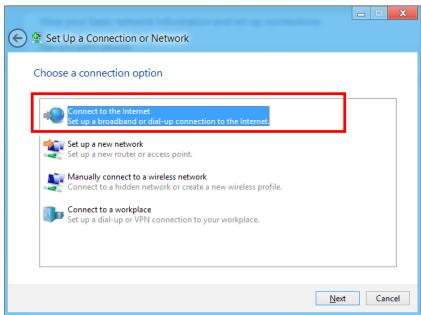

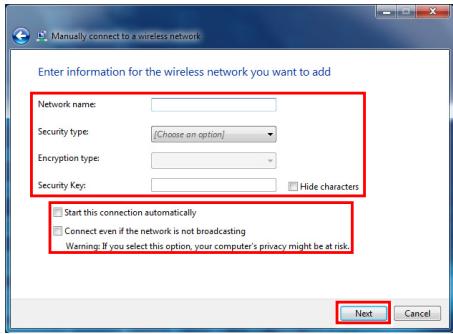

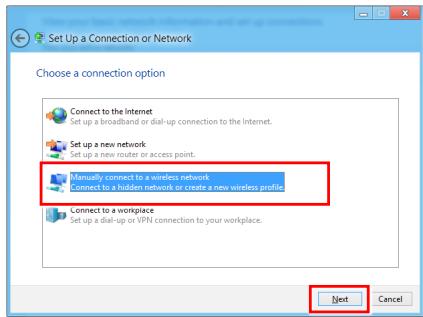

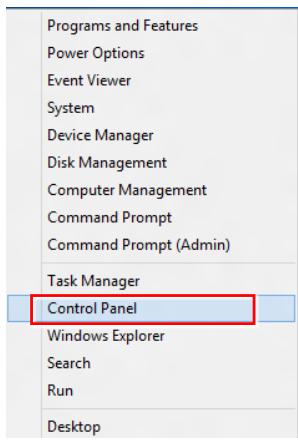

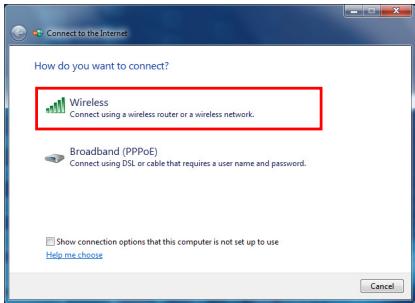

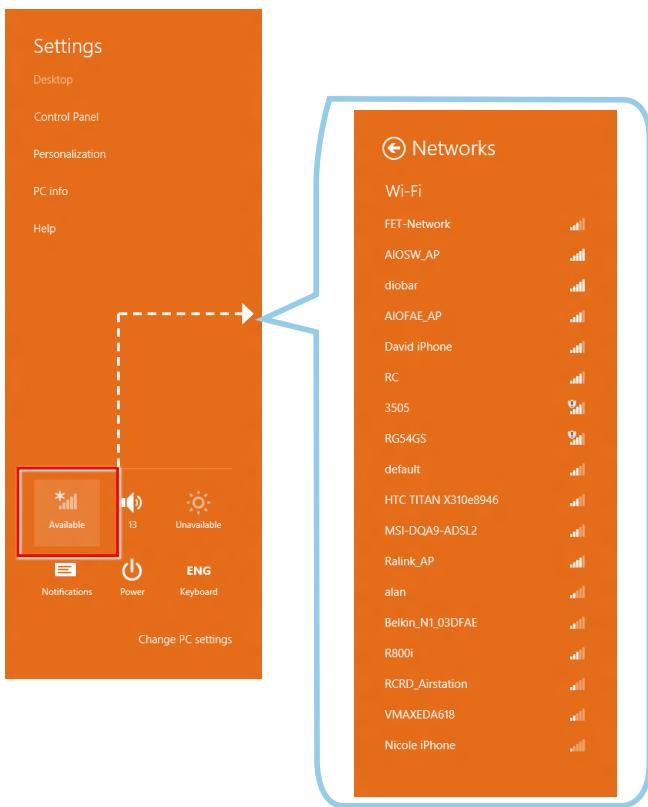

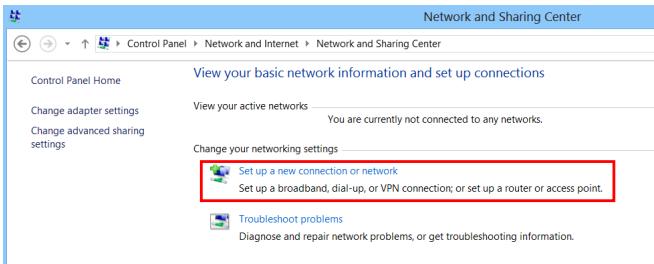

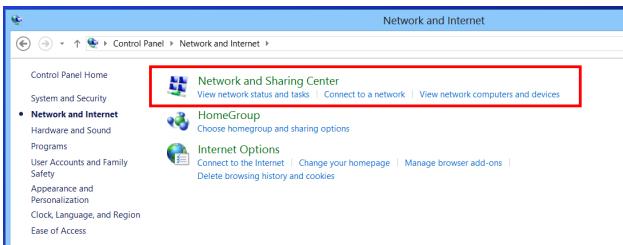

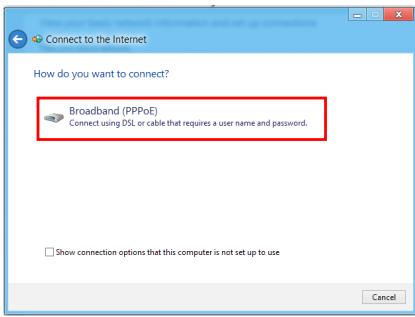

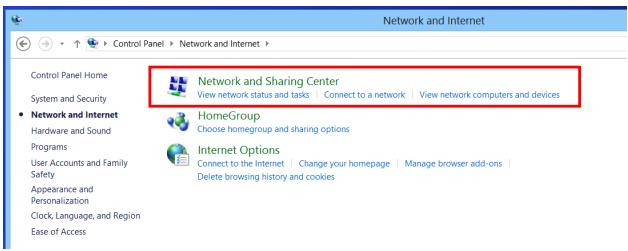

Connexions réseau sous Windows 4-3

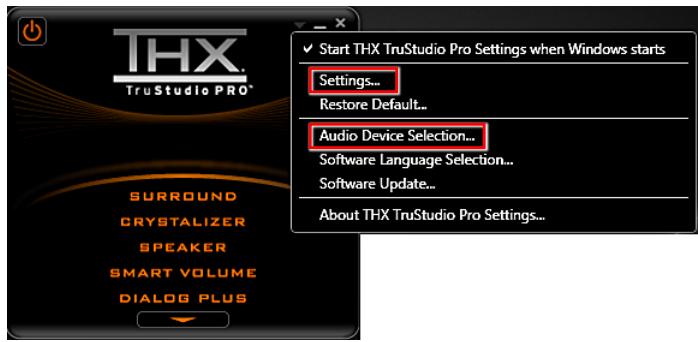

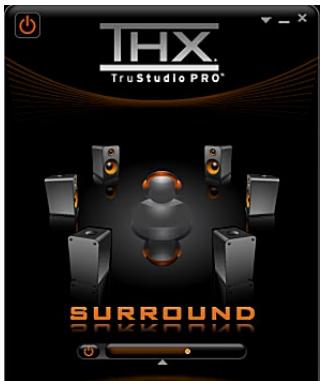

THX TruStudio PRO (en option) 4-9

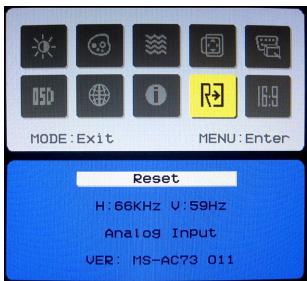

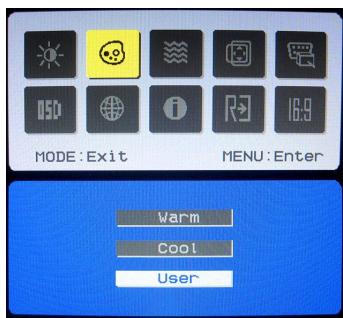

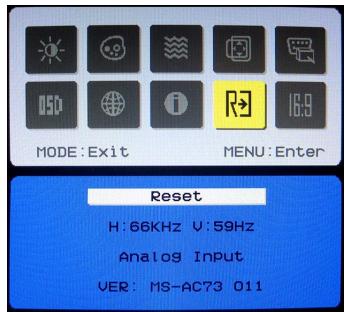

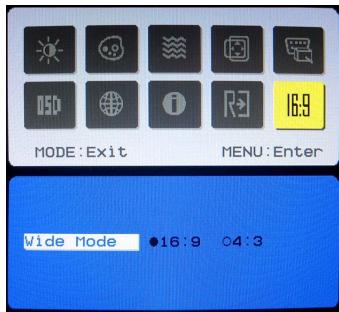

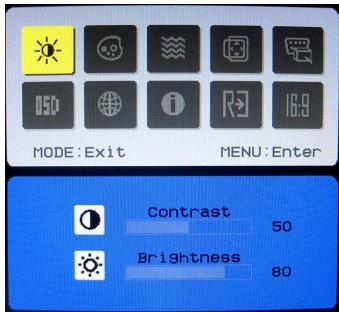

OSD (On-Screen Display: Menu à l'écran) 4-12

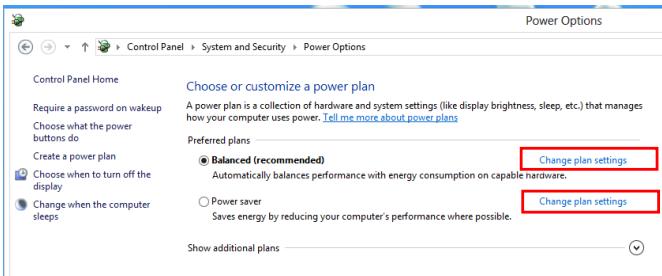

Gestion de l'alimentation 4-15

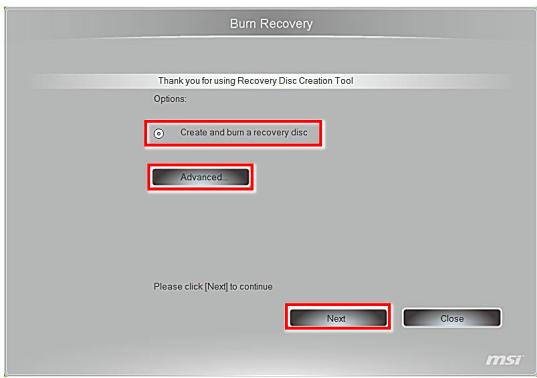

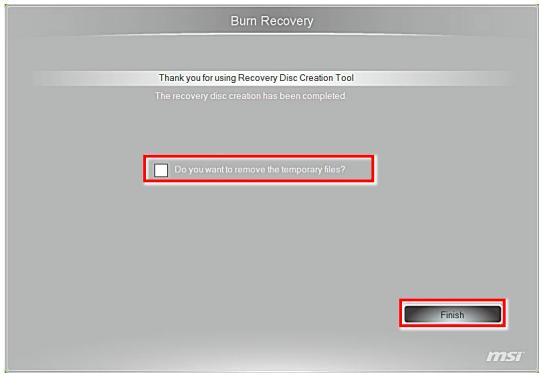

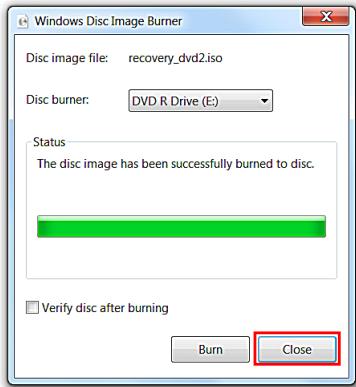

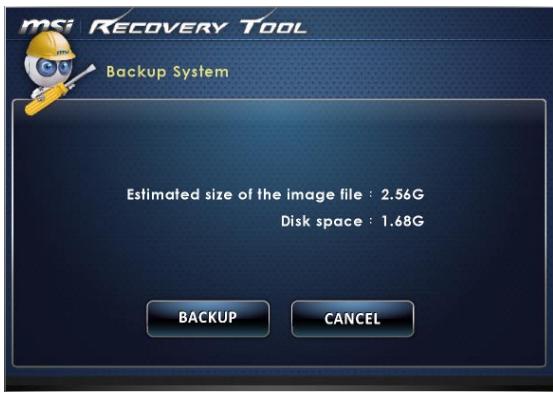

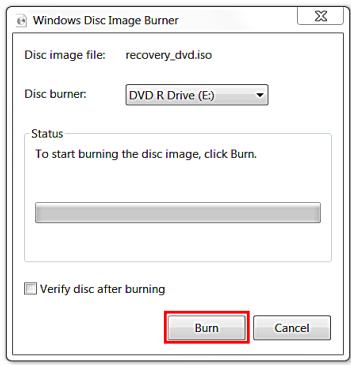

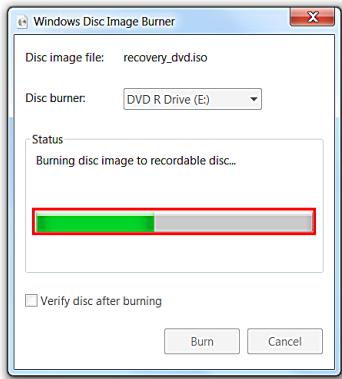

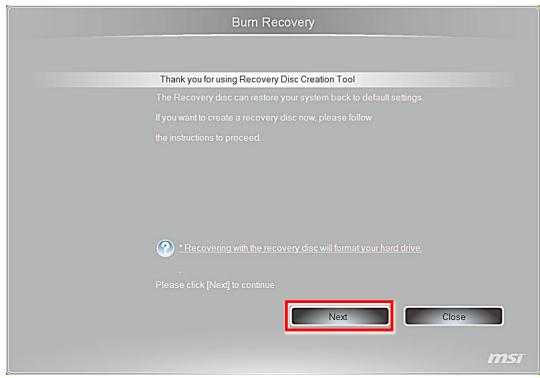

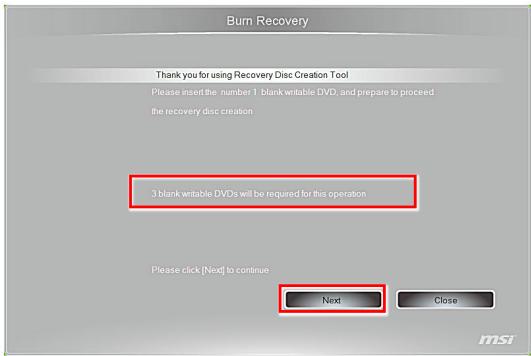

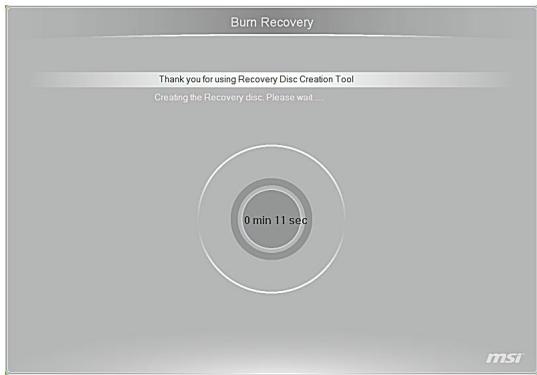

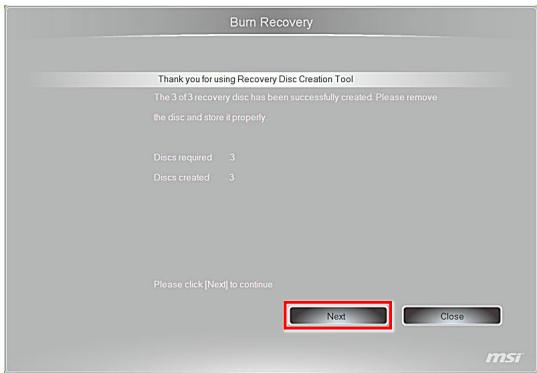

Creation du disque de récapération du système. 4-17

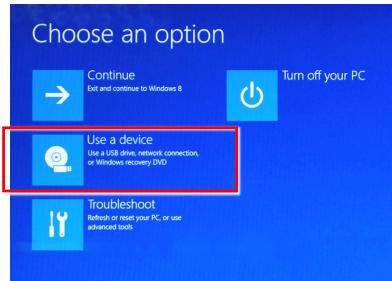

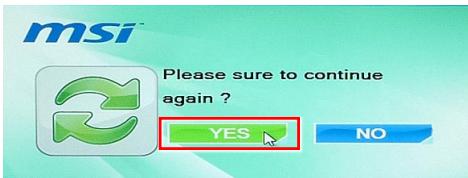

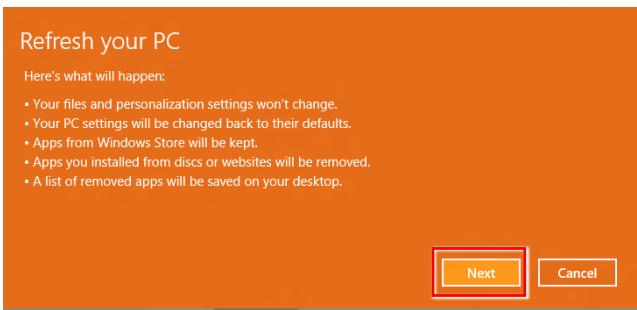

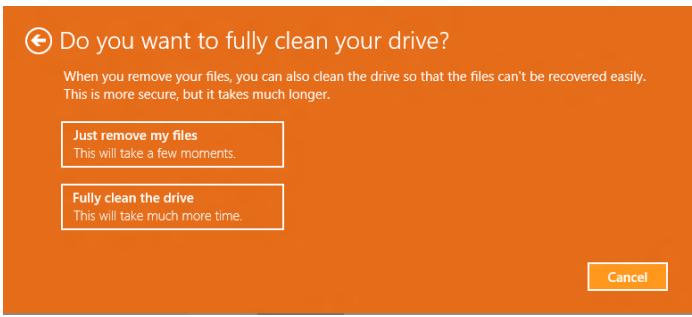

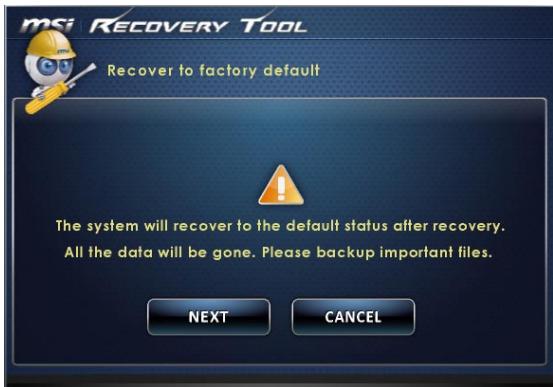

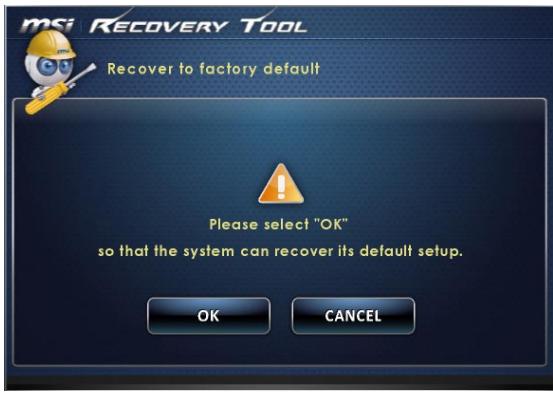

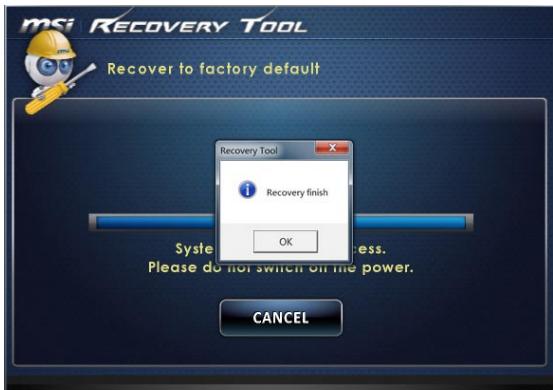

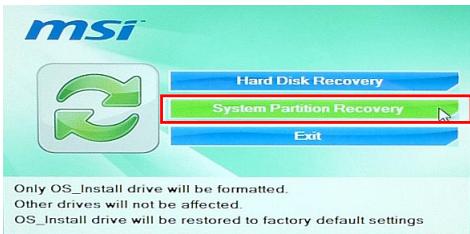

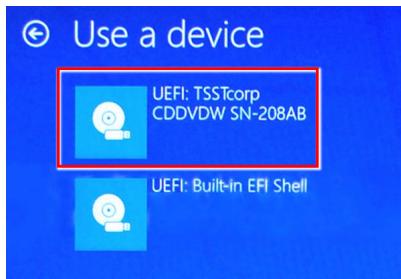

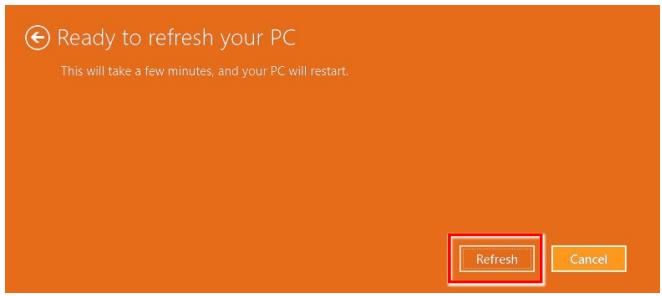

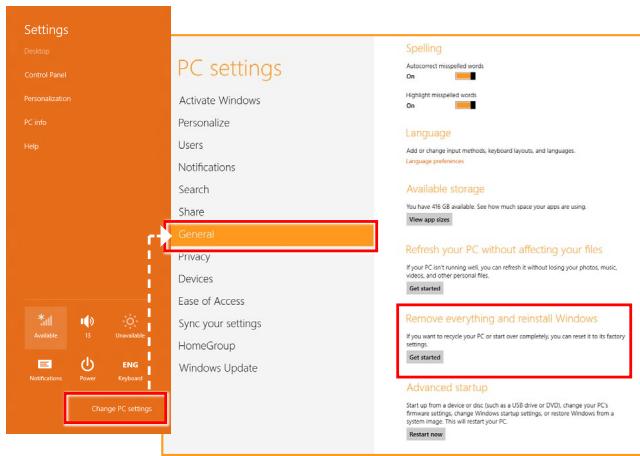

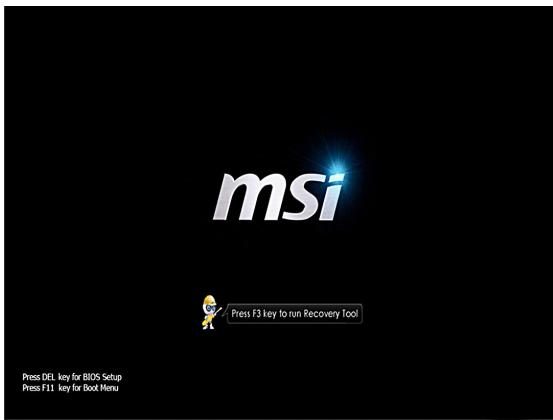

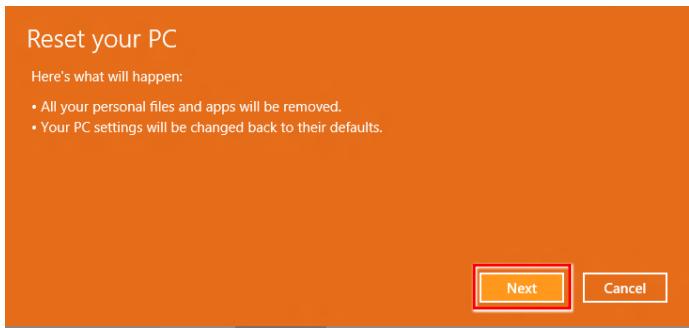

Récupération du système 4-22

A. Troubleshooting A-1

Remarque concernant les droits d'auteur

Le matériel contenu dans ce document constitue la propriété intellectuelle de MICRO-STAR INTERNATIONAL. Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu. Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.

MSI est une marque déposée de Micro-Star Int'l Co., Ltd.
Intel est une marque déposée d'Intel Corporation.
Windows est une marque déposée de Microsoft Corporation.
Realtek est une marque déposée de Realtek Semiconductor Corporation.
THX et THX TruStudio PRO sont des marques de commerce de THX Ltd. susceptibles d'avoir eté déposées dans certaines juridictions. Tous droits réserves.

Révision

Révision

Date

V1.1

2013/ 02

Mise à niveau et garantie

Veuillez noter que certains composants préinstallés dans le produit peuvent être mise à niveau ou replacés à la demande de l'utilisateur. Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux specifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N'essayez pas demettre à niveau ou de replacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerais d'annuler la garantie. Il est fortement recommendé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Achat des éléments replacables

Veuillez noter que l'achat de pieces replacables (ou compatibles) du produit acheté dans certains pays ou certaines régions doivent être mises à disposition par le fabricant au moins 5 ans après l'arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l'époque.

Pour les informations détaillées concernant l'achat de pieces détachées, veuillez contacter le fabricant par le biais de http://support.msi.com/.

Support technique

Si vous système est victime d'un problème et qu'aucune solution ne peut être obtenu à partir du manuel d'utilisation, veuillez contacter le magasin où vous avez acheté le produit ou le distributeur local. Vous pouvez également avoir recours aux ressources d'aide suivantes pour une assistance plus approfondie.

Allez sur le site Internet de MSI pour guide technique, mises à jour BIOS, mises à jour pilotes et d'autres informations sur http://www.msi.com/service/download/
Prenez contact avec nos techniciens sur http://support.msi.com/

Fonctions du produit écologique

La consommation d'énergie réduite pendant l'utilisation en veille
L'utilisation limitée des matières nuisibles à l'environnement et la santé
Facile à décomposer et à recycler
L'utilisation réduite de ressource naturelle par l'encourage de recyclage
La durée de vie prolongée par la mise à niveau
La production de gaspillage solide réduite via la politique de récapération

Politique environnementale

Le produit a ete concu pour etre recyclé sur des pièces et qu'il ne faut pas le jeter.
L'utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés.
Visitez le site Internet du MSI et localisez le distributeur le plus proche pour plus d'information sur le recyclage.
L'utilisateur peut aussi nous contacter par [e-mail] pour plus d'information sur le correct Destruction, Reprise, Recyclage, et Désassesemblage des produits MSI.

Information des substances chimiques

En conformité avec les règlements des substances chimiques, tels que le règlement européen REACH (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit les informations sur les substances chimiques dans les produits à :

http://www.msi.com/html/popupc/csr/evmptrtt_pcm.html

Information de batterie

Unione:

Piles, batteries and accumulateurs ne doivent pas etre éliminés comme des déchets domestiques non triés. Veuillez utilisez le système de collection publique au return, le recyclage, ou les traiter en conformite avec les reglementations locales.

廢電池請回收

Taiwan :

Pouronneilere protection environnementale,les batteries useesoiventetreramassessequarement pourlerecyclage oula disposition speciale.

California, USA :

Les batteries pilesbouton peuvent contenir des matériaux perchlorates et nécissent une manipulation particulière lors de leur recyclage ou disposition en California.

Pour plus d'information, veuillez vous reférer à :

http://www.dtsc.ca.gov/hazardouswaste/perchlorate/

Danger d'explosion si la batterie est replacée de manière incorrecte. Remplacez uniquement par une batterie identique ou de type équivalent recommandé par le fabricant.

Instructions de sécurité

Veuillez lire attentivement les instructions de sécurité.

Toutes les précautions et alertes sur l'appareil ou sur le mode d'emploi doivent être observées.

Conserve le mode d'emploi livre dans l'emballage pour reference futur.

Conservez cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface plate et stable avant de l'insteller.

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait eté bien régée entre 100 et 240 V, avant de brancher l'équipment au secteur. Ne désactiver pas la borne terre de protection de la prise. L'équipment doit être connecté à une prise secteur avec une fonction de terre.
Débranchetzousjulescordond'alimentationsecteuravantd'installerunecartouunmodulesurl'équipement.
Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipment doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Le ventilateur sur le boftier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Ne laïsez pas votre équipement dans un environnement non conditionné avec une température de stockage supérieure à 60^ ( 140^ ) ou inférieure à 0^ ( 32^ ), vous risqueriez sinon d'endommager l'équipement.

NOTA : La température maximum d'opération est de 35^

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endom-mager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne placez rien sur le cordon d'alimentation.

Lorsque vous installez le cable coaxial sur le symtoniseur du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment.

Le système de distribution de cable doit être mis à la terre conformément à ANSI/NFPA 70, le Code Electrique National (NEC), dans la particulière Section 820.93, la mise à la terre du blindage conductif extérieur du cable Coaxial.

L'équipement doit se couver à distance de forts champs magnétiques ou électrique.

Si l'une des situations suivantes se produit, faites contrôler l'appareil par un personnel de réparation :

Le cordon d'alimentation ou la prise est endommagé.
Du liquide a pénétré dans l'appareil.
L'appareil a ete exposé à l'humidité.
L'équipement ne fonctionne pas bien ou vous ne parvenez pas à le faire fonctionner conformément au manuel de l'utilisateur.
L'appareil est tombé et est abimé.
L'appareil présente des signes apparents de fracture.

1. Les apparèils de stockage optique sont classés PRODUITS LASER DE CLASSE 1. L'utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spécifiées sont interdites.
2. Ne touchez pas la lentille du lecteur.

Conformité CE

Micro-Star International CO., LTD déclare ici que ce périphérique est conforme aux exigences essentielles de sécurité et d'autre fourniture relative mise en place dans les Directives Européennes.

Déclaration FCC-B sur les interférences de radiofréquence

Cet apparéil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux apparéils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil

est utilisé dans un environnement résidentiel. Cet apparéil génére, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produit des interférences nuisibles aux communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produit dans certaines installations particulières. Si cet apparéil produit des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous encourageons l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens mentionnés ci-dessous:

Réorientez ou déplacez l'antenne de réception.
Augmentez la distance séparant l'appareil du récepteur.
Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur.
- Consultez votre vendeur ou un technician experimenté dans les domaines radio/télévision pour une assistance supplémentaire.

Remarque 1

Les modifications ou les changements non expressement approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet apparéil.

Remarque 2

Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

VOIR LA NOTICE D'INSTALLATION AVANT DE RACCORDER AU RESEAU.

Cet apparéil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1. cet appeareil ne doit pas causeur d'interférences nuisibles, et
2. cet appeareil doit accepter toute interfe骤 reque, meme celles qui sont susceptibles d'entraîner un fonctionnement indesirable.

Déclaration WEEE

(French) (François) Au sujet de la directive européenne (EU) relative aux déchets des équipementés et électroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapuerer certains produits en fin de vie.

Ce système est un design intégré ; elle a une apparcè stylée avec un capot métallique, expression de la simplicité de l'individualisme moderne et du comport domestique. Avec l'écran tactile, capacité merveilleuse d'audio/ video, et l'interface intuitive d'utiliseur, il joint la technologie à la vie et rend l'ordinateur plus facile et plus intéressant — convenable pour toute la famille.

Contenu

Sériés Wind Top

Adaptateur CA/CC

Cordon d'alimentation secteur

Balayette pour nettoyer I'affichage LCD

Disques pilotes/utilitaires

Manuel de l'utilisateur et Guide rapide

Clavier (en option)

Souris (en option)

Stylet (en option)

• Veuillez nous contacter immédiatement si un des éléments est endommagé ou manquant.
• Cette image n'est donnée qu'a titre de référence et votre emballage peut containir une version légersement différente suivant le modele que vous avez acheté.

Vue d'ensemble du système

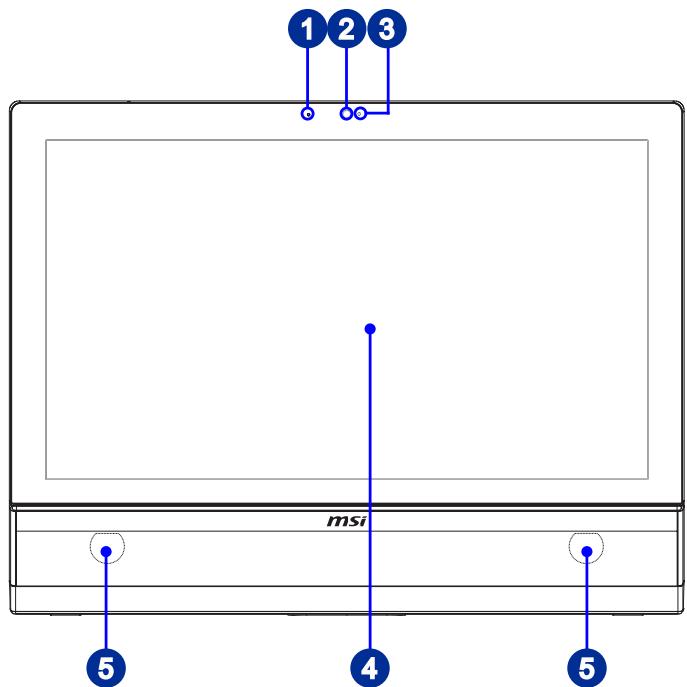

>Vue de façon

Microphone

Le microphone intégré peut être utilisé lors de vos discussions en ligne.

Webcam

La Webcam intégrée avec microphone sert à prendre des photos, enregistrer des vidéos, tener des videoconferences ou executer toute autre application interactive.

Indicateur LED

L'indicateur LED indique le filmage. Il s'allume lorsque le périphérique est en train de filmer un video et s'estint lorsqu'il ne这部电影 pas.

Affichage LCD

Ecran TFT LCD de 27-pouce, résolution optimale de 1920 X 1080 pixels et type large de proportion standard 16:9.

Haut-parleur Stéreo

Les haut-parleurs intégrés permettent d'obtenir un son de haute qualité avec système stéreo et fonction Hi-Fi prise en charge.

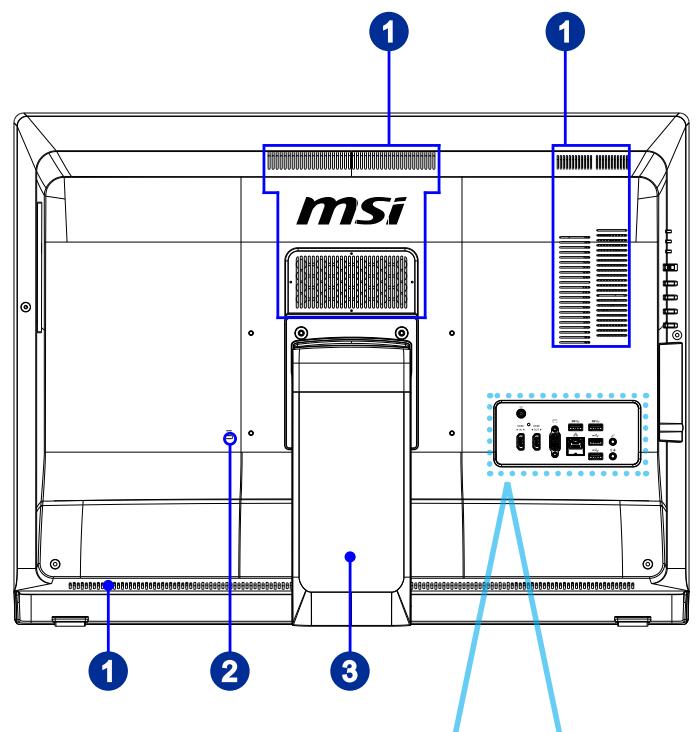

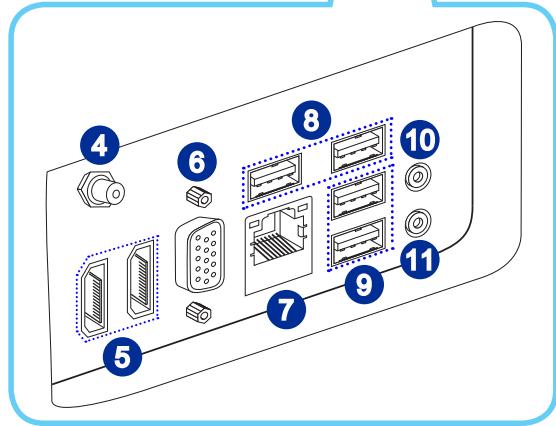

Vue arrirè

Important

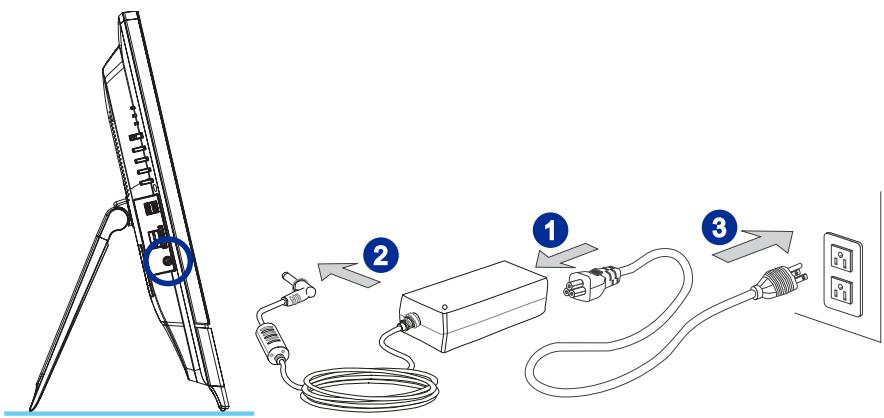

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

Ventilateur

Le ventilateur sur le boitier sert à la circulation de l'air et à éviditer la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Port de verrouillage Kensington

Ce PC AIO est doté d'un port de verrouillage Kensington, qui permet à l'utilisateur de sécuriser le PC AIO sur place, avec une clé ou un périhérique PIN mécanique relié à un cable métallique caoutchouté. L'extrémité du cable dispose d'une petite boucle permettant d'enroulement l'ensemble du cable autour d'une objet fixé, comme une table lourde ou un autre meuble, sécurisant ainsi le PC AIO sur place.

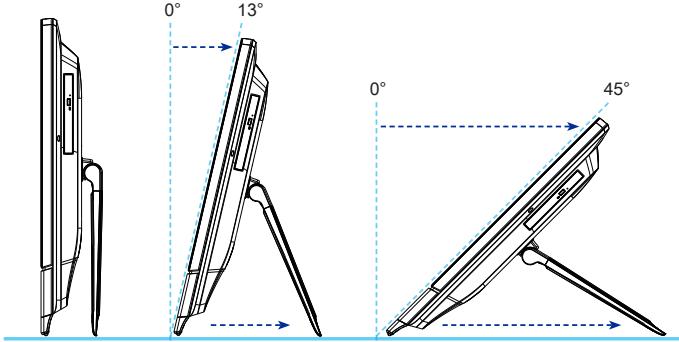

Scale

Utilisez ce socle pour placer votre système sur surface.

Connecteur TV Tuner Antenna (en option)

Ce connecteur est fournit pour un TV antennae.

Port HDMI-In (en option)

(avec la Technologie MSI Instant Display)

Le High-Definition Multimedia Interface (HDMI) est une interface audio/ video tout numérique capable de transmettre des flux non comprimes. Le HDMI supporte tous les formats de télévision, et les videos standard, enrichie ou haute definition, plus l'audio numérique multi-canal, sur un cable unique.

Avec la Technologie MSI Instant Display, quand vous connectez l'alimentation au PC AIO, le moniter entre en mode "stand by" automatiquement, sans appuyer sur le bouton d'alimentation. Lorsque le périphérique est connecté au port HDMI-in, le moniter s'allume immidiatement. Vous pouvez aussi commuter les modes par le bouton d'alimentation moniter / modes sur le panneau à côté si vous avez déjà activé votre PC AIO. Cette technologie vous permet d'économiser plus d'énergie pour votre système.

Port HDMI-Out (en option) HDMI

Le High-Definition Multimedia Interface (HDMI) est une interface audio/ video tout numérique capable de transmettre des flux non comprimés. Le HDMI supporte tous les formats de télévision, et les videos standard, enrichie ou haute définition, plus l'audio numérique multi-canal, sur un cable unique.

• Veuillez vous référez à l'icone imprimée sur le chassin pour la position exacte du port HDMI-In et le port HDMI-Out.

Le connecteur DB15-pin féminin est utilisé pour le périphérique d'interface VGA.

Prise LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un cable de réseau.

LED	Couleur	LED d'état	Condition
Gauche	Jaune	Éteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillante et clignotante)	L'ordinateur communique avec un autre ordinaire sur le réseau local LAN.
Droite	Vert	Éteinte	Un débit de 10 Mo/sec est sélectionné.
		Allumée	Un débit de 100 Mo/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mo/sec est sélectionné.

Port USB 3.0 (en option)

Le port USB 3.0 est inférieur-compatible avec les périhériques USB 2.0. Il supporte le taux de transfert jusqu'à 5Gbit/s (Super-Vitesse.

Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données.

Prise Microphone

Ce connecteur est fournit pour un microphone.

Prise Ligne-Out

Ce connecteur est fournit pour un casque ou un haut-parleur.

Important

Nous vous suggérons de connecter les périhériques de haute vitesse aux ports USB 3.0 et leurs qui sont moins vite, tels que la souris ou le clavier aux ports USB 2.0 sur le panneau arrêté.

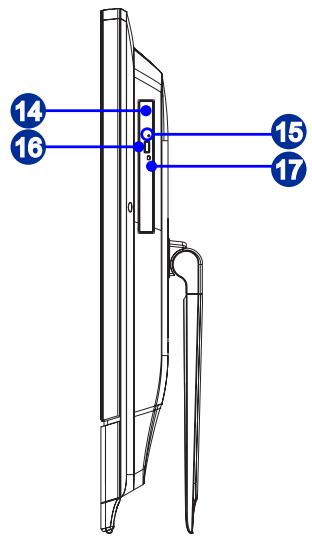

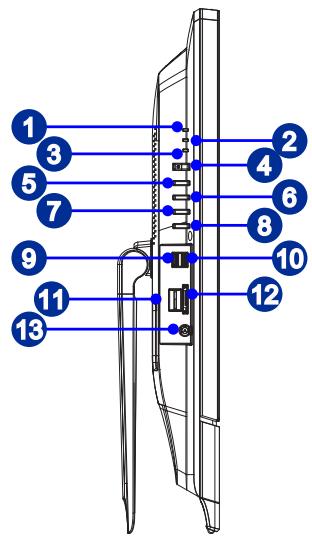

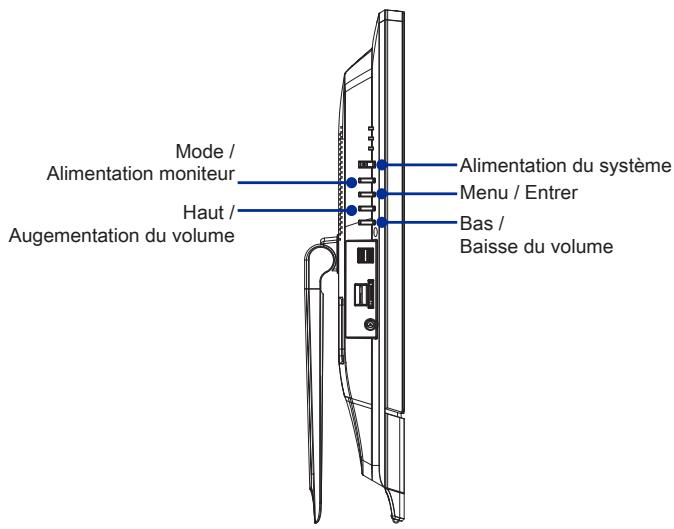

Vue de coto

LED alimentation système

Le voyant LED d'alimentation s'allume lorsque le système est allumé, et s'éteint lorsque le système est mis hors tension. En termes d'économie d'énergie, le voyant LED clignote en mode S3 (Suspension à la RAM) et s'éteint en mode S4 (Suspension au Disk).

LED alimentation monitreur

Levoyant LED d'alimentation s'allume lorsque le moniteur est allumé, et s'éteint lorsque le moniteur est mis hors tension.

LED du lecteur de disque dur

L'indicateur montre le statut d'activité du lecteur de disque dur. Il s'allume lors d'acces des données dans le lecteur est resté eteint si aucune activite n'est detectee.

Bouton alimentation système

Appuyez le bouton d'alimentation pour allumer ou eteindre le système.

Bouton d'alimentation/ mode du moniteur

Ce bouton fonctionne comme bouton d'alimentation du moniteur et comme interrupteur d'entrée de signal entre le PC et HDMI.

Bouton Menu / Entrer

Appuyez ce bouton pour voir le menu OSD ou entrer dans le sous-menu.

Bouton Haut / Augmentation du volume

En mode Menu, ce bouton indique le mouvement du curseur ou lechioix manuel OSD sur la valeur croissante. Hors mode Menu, il fonctionne comme bouton d'augmentation de volume.

Bouton Bas / Baisse du volume

En mode Menu, ce bouton indique le mouvement du curseur ou lechioix manuel OSD sur la valeur descendante. Hors mode Menu, il fonctionne comme bouton de baisse de volume.

Port USB 3.0 (en option)

Le port USB 3.0 est inférieur-compatible avec les périhériques USB 2.0. Il supporte le taux de transfert jusqu'à 5Gbit/s (Super-Vitesse.

Port USB 3.0 (avec la MSI Super Charger Technologie) (en option)

Le port USB 3.0 est inférieur-compatible avec les périhériques USB 2.0. Il supporte le taux de transfert jusqu'à 5Gbit/s (Super-Vitesse).

Avec la MSI Super Charger Technologie, non seulement il fonctionne comme un port USB 3.0 normal, mais cela peut aussi aux utilisateurs de charger les péripériques USB même lorsque le système est hors tension. Il n'est plus nécessaire d'allumer le système jusqu'à pour charger les péripériques USB. Memepioi, il réduit le temps de recharge jusqu'à 40% , ce qui fait la vie plus efficace que jamais.

Emplacement de lecteur de cartes B-CAS (en option pour seul ISDB-T/S japonais)

L'emplacement est pour la carte B-CAS (Broadcast Satellite Conditional Access System).

Lecteur de cartes

Le lecteur de cartes intégrés supporte plusieurs types de carte de mémoire.

Prise d'alimentation

L'adaptateur d'alimentation CA/CC convertit le courant alternatif en courant continu pour cette prise. La puissance fournie sur cette prise alimentée le PC. Afin d'évitter tout dommage au PC, utilisez toujours l'adaptateur électrique fourni.

Lecteur de disque optique

Un lecteur DVD Super-Multi est intégré pour divertissements personnels. (Blu-ray est en option).

Trou d'éjection

Insérez un objet fin et droit (tel qu'une épingle papier) dans le trou d'éjection pour ouvrir le lecteur de disuque optique manuellement si le bouton d'éjection ne marche pas.

Bouton d'éjection

Appuyez ce bouton d'éjection pour ouvrir le lecteur de disque optique.

LED du lecteur de disque optique

Si le LED de lecteur de disque optique s'allume,ILA signifie que le systeme est en train de dire de ou ecrire a un CD ou un DVD.

Spécifications du système

Proesseurs

Option 1:
- Intel® Ivy Bridge processeurs dans le paquet LGA1155
Option 2:
- Intel® Ivy Bridge processeurs dans le paquet rPGA988

Jeux de puces

Bluetooth: supporté en option par le module Bluetooth intégré
LAN sans fil : supporté en option par le module Mini PCI-E WLAN
LAN filaire: supporté par Realtek® RTL8111E Gigabit Ethernet contrôleur

Audio

HDA Codec par Realtek® ALC887
Conformes aux specifications Azalia 1.0

Affichage

Ecran 27 pouce HD plein avec LED lumière arrête

• Une résolution optimale de 1920 x 1080 pixels
• Ecran large proportion standard 16:9

Entree/Sortie arriere

1prise LAN
1 priseligne-out
1prisemicrophone
2 ports USB 2.0
2 ports USB 3.0 (en option)
1 port VGA (en option)
1 port HDMI-in (en option)
1 port HDMI-out (en option)
1 connecteur de TV tuner antennae (en option)

Entrée/ Sortie de côte

1 pris d'alimentation
2 ports USB 3.0 (en option)
1 emplacement de lecteur de cartes B-CAS (en option pour seul ISDB-T/S japonais)

Stockage

Lecteur de cartes : 3-en-1 SD/ MS/ MMC
Lecteur de disque dur : 3.5", SATAIII; 2.5", SSD (en option)
- Lecteur de disque optique : Slim DVD Super Multi (Blu-ray est en option)

Haut-parleur stéreo

2 haut-parleurs stéreo

WebCam

Supporte webcam avec microphone

Power Supply

Option 1:

• Adaptateur CA/ CC de 120 Watt avec PFC actif
• Entrée : 100-240V, 2.0A, 50-60Hz
  Sortie:19V 6.32A

Option 2:

• Adaptateur CA/ CC de 150 Watt avec PFC actif
• Entrée : 100-240V, 2.0A, 50-60Hz
  Sortie:19V 7.9A

Option 3:

• Adaptateur CA/ CC de 150 Watt avec PFC actif
• Entre: 100-240V, 2.0A, 50-60Hz
  Sortie:19.5V 7.7A

Option 4:

• Adaptateur CA/ CC de 180 Watt avec PFC actif
• Entrée : 100-240V, 2.5A, 50-60Hz
  Sortie:19.5V 9.2A

Option 5:

• Adaptateur CA/ CC de 180 Watt avec PFC actif
  -Entrée:100-240V,2.25A,50-60Hz
  Sortie:19V 9.5A

Remplacement des composants et mises à niveau

Veuillez noter que, selon le modele acheté, certains composants préinstallés dans le produit peuvent etre mise a niveau ou replacés à la demande de l'utilisateur.

Ce chapitre vous fournit des informations sur la procédure d'installation du matériel. Lorsque vous connectez des péripériques, manipuez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toute décharge d'électricité statique.

Conseils en matière de sécurité et de comfort

Le PC AIO est une plateforme portable vous permettant de travailler n'importe où. Cependant, il est important de désirir un bon espace de travail si vous voulez travailler avec votre PC pendant un long moment.

1. Notre espace de travail doit être suffisamment éclairé.
2. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail.
3. Lorsque vous étés assis sur une chaise, réglez le dossier de la chaise (lorsque c'est possible) pour maintainir comfortsment votre dos.
4. Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ 90 degrès de votre corps lorsque vous travailliez.
5. Dispossez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets.
6. Ajustez l'angle/la position du PC AIO pour bénéficier d'une vue optimale.
7. N'utilisez pas votre PC si l'environnement n'est pascomfortable (par exemple sur un lit).
8. Le PC AIO est un apparéil électrique. Veuillez la traiter avec soin afin d'éviter tout risque de blessure.

Installation du matériel

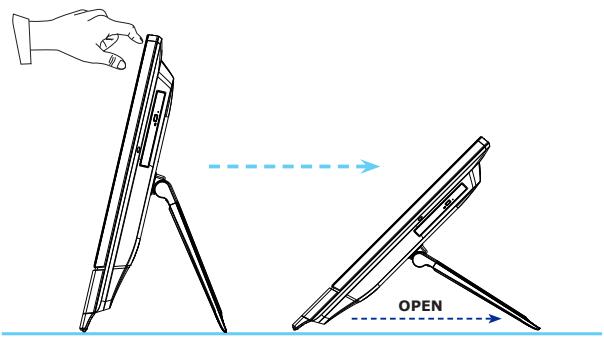

> Placer votre PC AIO

1. Placez votre PC AIO sur une surface plate et stable, comme une table ou un bureau.
2. Tirez sur le pied pour l'ouvir et inclinez le moniteur. Pour stabiliser le système, veuillez vous assurer que le pied est bien tiré jusqu'à ce que le repère sur la charnière s'aligne avec l'arrière du système. Un bon positionnement contribue à réduire vos Fatigue oculaire et musculaire.

POUSSER

TIRER

> Connexion de l'alimentation

1. Branchez le cordon d'alimentation secteur sur l'adaptateur CA/CC.
2. Branchez l'extrémité CC de l'adaptateur sur le PC AIO.
3. Branchez l'extrémité mâle du cordon sur la prise électrique.

Important

Nous vous sugérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

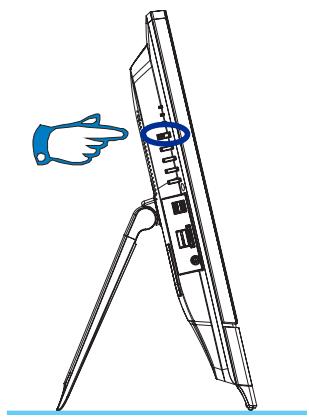

> Allumer le PC AIO

Appuyez sur le bouton d'alimentation de façon à démarrer votre ordinateur.

Chapitre 3

Fonctionnement du système (Windows 7)

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système.

Important

Toutes les informations sont susceptibles de modification sans préavis.

Première installation de démarrage du système

Lors de la première utilisation, vous doivent suivre les étapes ci-dessous pour commencer à utiliser votre PC AIO série Wind Top. L'installation compte du démarrage vous prendra environ 30 minutes.

1. L'installation de Windows démarre. Attende que le programme d'installation de Windows termine le chargement.
2. Sélectionnez la langue du système d'exploitation et cliquez sur [Next] (Suviant) pour continuer.
3. Choisissez les options "Country or region" (Pays ou région), "Time and currency" (Heure et monnaie) et "Keyboard layout" (Disposition du clavier) que vous pouze. Cliquez sur [Next] (Suvient) pour poursuivre. Cliquez sur [Next] (Suvient) pour poursuivre.
4. Choisissez un nom d'utilisateur pour votre compte et un nom pour votre ordinaireur de façon à pouvoir l'identifier sur le réseau. Cliquez sur [Next] (Suivant) pour poursuivre.
5. Définissez un mot de passage de façon à protégger votre compte contre toute utilisation abusive. (Laissez ce champ vide si vous n'avez pas besoin de mot de passage.) Cliquez sur [Next] (Suivant) pour poursuivre.
6. Veuillez dire les termes de la licence. Cochez la case "I accept the license terms" (J'accipe les termes de la licence) et cliquez sur [Next] (Suviant) pour continuer.
7. Sélectionnez [Use recommended settings] (Utiliser les paramètres recommendés) pour “Help protect your computer and improve Windows automatically” (Aider à protégé votre ordinateur et à améliorer Windows automatiquement).
8. Vérifiez vos réglages de date et d'heure. Cliquez sur [Next] (Suisant) pour poursuivre.
9. Veuillez désir dans la liste des WLAN disponible le réseau sans fil auquel vous compter vous connecter. Cliquez sur [Next] (Suivant) pour poursuivre. Vous pouvez aussi cliquer sur [Skip] (Ignorer) pour sauter cette étape et configurer le WLAN plus tard.
10. (En option) Vient ensuite l'écran du logiciel antivirus. Cliquez sur [Agree] (Acceptor) pour accepter les termes de l'accord de licence et activer le logiciel antivirus. Sinon, choisissez [Stay Unprotected] (Rester non protégé) et cliquer [Next] (Suviant) pour continuer sans activer le logiciel antivirus.
11. La page "Software Installation Menu" (Menu d'installation des logériels) s'affiche. Cliquez sur [Install] (Installer) pour continuer.
12. Les logiciels s'installent. Veuillez ne pas eteindre sua rordinateur pendant l'installation des logiciels. Lorsque la barre de progression indique que le charge-. ment est terminé, cliquez sur [Finish] (Terminer) pour continuer.
13. Le système accède au système d'exploitation Windows 7 pour lancer ses paramétres personnalisés. Préparez-vous à explorerer votre PC AIO après avoir défini les paramétres personnalisés. Amusez-vous bien!

Connexions réseau sous Windows

> LAN filaire

1. Aliez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Broadband (PPPoE)] (Bande large (PPPoE) pour vous connecter par le biais d'une connexion DSL ou cable nécessitant un nom d'utilisateur et un mot de passer.

1. Tapez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour établier votre connexion LAN.

> LAN sans fil

1. Aliez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Wireless] (Sans fil) pour vous connecter par le biais d'un routeur sans fil ou d'un réseau sans fil.

1. La liste des connexions WLAN disponibles s'affiche. Choisissez une connexion dans la liste ou cliquez sur [Open Network and Sharing Center] (Ouvrir le centre réseau et partage) pour étabrir une nouvelle connexion.

1. Pour étabir une nouvelle connexion WLAN, Sélectionnez [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau) dans [Network and Sharing Center] (Centre réseau et partage).

1. Ensuite, choisissez [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquez sur [Next] (Suvant) pour continuer.

1. Entrez les informations pour le réseau sans fil que vous voulez ajouter et cliquez sur [Next] (Suvivant) pour continuer.

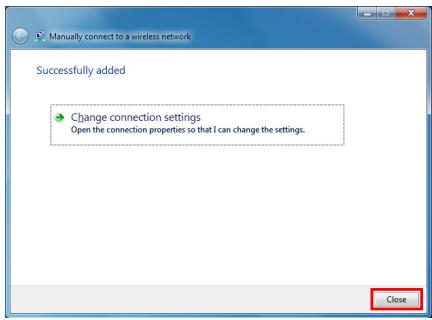

1. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien seLECTIONnez [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

THX TruStudio PRO (en option)

THX TruStudio PRO a été spécialement concu pour vous apporter sur le PC la même qualité audio de niveau supérieure que celle apportée dans les concerts, au cinema ou dans les studios d'enregistrement. THX TruStudio utilise les toutes dernières technologies innovantes qui permettent d'obtenir

une qualité audio optimale pour la musique, les films ou les yeux, en reproduisant fidèlement la source et les intentions de l'artiste qui a créé la musique.

> Utilisation de THX TruStudio PRO

1. Pour lancer THX TruStudio PRO, ouvre son panneau de commande à partir de Demarrer -> Programmes -> Creative -> THX TruStudio PRO ou en double-cliquant sur l'icone THX dans la barre d'etat du système.

1. Cliquez sur le bouton Menu. Accedez à Settings (Paramètres) et à Audio Device Selection ( Sélection de périphérique audio) pour sélectionner et configurer la source audio voulue pour le traitement du son.

1. Choissez l'effet audio dont vous avez besoin et ajustez les valeurs en fonction de vos préférences. THX TruStudio PRO va Traits le signalaux audio spécifiés pour vous apporter des performances audio optimale.

Surround (Environnant) permit de controler le niveau d'immersion audio pour la musique, les films et les yeux.

Instructions :

1. Sélectionnez Surround (Environnant).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouvssous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

Crystalizer permit d'enrichir la musique et les films pour leur donner un son plus vivant.

Instructions :

1. Sélectionnez Crystalizer.
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouvssous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

Speaker (Haut-parleur) améliore la qualité du son et les basses de n'importe quel système de hauts-parleurs afin d'apporter uneffective ecoute.

Instructions :

1. Sélectionnez Speaker (Haut-parleur).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouvésous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

Le bouton coulissant basses est désactivé si vous avez choisi les configurations de hauts-parleurs 5.1 et 7.1.

Smart Volume (Volume intelligent) ajuste automatiquement le volume sonore de votre audio afin de réduire les brusques changements de volume.

Instructions :

1. Sélectionnez Smart Volume (Volume intelligent).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouvssous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

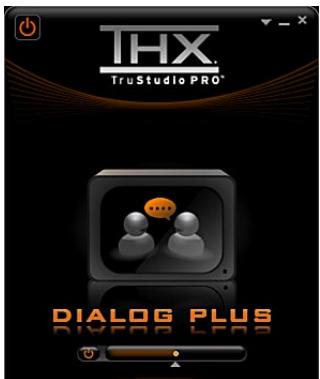

Dialog Plus (Dialogue plus) permit d'enrichir la voix dans les films pour des dialogues plus clairs.

Instructions :

1. Sélectionnez Dialog Plus (Dialogue plus).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouvésous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

OSD (On-Screen Display : Menu à l'écran)

Les menus à l'écran (OSD) vous permettent de régler les options d'affichage du monit-eur, comme la luminosité, le contraste, la position et la langue, etc.

1. Appuyez sur le bouton MENU pour afficher le menu OSD principal. Utilisez les boutons Haut et Bas pour selectionner le menu de la fonction désirée et appuyez sur le bouton Menu pour entrer. Utilisez les boutons Haut et Bas pour selectionner ou ajuster les valeurs en fonction de vos préférences personnelles. Une fois les réglages terminés, appuyez sur le bouton Mode pour quitter.

Réglage du contraste et de la luminosité

Réglage de la couleur

Réglage de la phase/focus et hor-loge/son

Réglage de la position de l'écran

Réglage de la source des signaux

Réglage de la position et du déliai

Choix de la langue

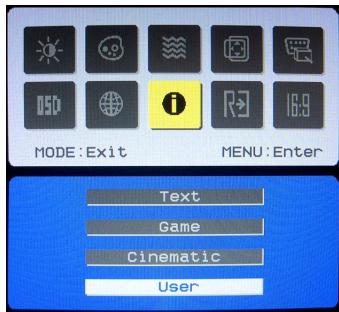

Mode Scène

Réinitialisation du système

Réglage du mode écran large

1. Appuyez sur les boutons Haut et Bas pour régler le volume du système.

1. Appuyez sur le bouton Mode pour afficher la source des signaux. Appuyez encore pour désirer le mode éteint du PC/ HDMI/ moniteur.

Important

Chaque fois qu'une erreur se produit et entraine un affichage anormal ou un mauvais fonctionnement du volume, entrez dans le menu OSD et ajustez votre monitreur afin de rétablit tous les configurations par défaut pour une performance optimale.

Gestion de l'alimentation

La gestion de l'alimentation des ordinateurs individuels (PCs) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d'énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d'inactivité de l'utilisateur.

Gestion de l'alimentation dans les systèmes d'exploitation Windows

• [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de configuration) > [System and Security] (Système et sécurité).

Puis cliquez sur le lien [Power Options] (Options d'alimentation).

Power Options

Selectionnez le mode d'alimentation qui correspond à vos besoiniers personnels. Vous pouvez aussi ajuster les paramétres en cliquant sur [Change plan settings] (Modifier les paramétres du mode).

Select a power plan

Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de:gérer rapidement et facilement l'alimentation de toute systèmement of your system power.

Gestion d'alimentation par moniteurs qualifiés EN-ERGY STAR (en option)

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre énergie ou en mode "veille", après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été régée à se campter de la manière suivante lorsque le système fonctionne sur courant alternatif :

Eteindre I'ecran après 15 minutes
Semettre en mode Veille après 30 minutes

Réveiller le système

L'ordinaire doit être capable de se réveiller de mode économique d'énergie en response à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arrêt,
Réseau (Réveiller LAN),
souris,
clavier.

Astuces pour economiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité.
- Ajustez les paramètres dans Options énergie dans les systèmes d'exploitation Windows pour optimier la gestion de l'énergie de votre PC.
- Installez un logiciel d'économie d'énergie pour:gérer la consommation d'énergie de votre PC.
- Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise mûrale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Outil de récapération du système

Important

La fonction de récapération du système n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilisaires MSI par défaut.

L'utilisation de la fonction de récapuration du système peut être motivée par les raisons suivantes :

• Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant.
  Lorsque certaines erreurs affectent le système d'exploitation en cours d'utilisation.
  Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement.
  Lorsque vous poulez installer le système d'exploitation avec d'autres langues intégrées.

Avant d'utiliser la fonction de récapération du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur autres supports stockage.

Si la solution qui suit ne vous permet pas de récapaciter votre système, veuillez prendre contact avec votre distributeur/agréé ou votre centre de réparation local pour demander de l'aide.

> Récupérer le système avec la touche de raccourci F3

Si le système se trouve confronté à des problèmes non récapucérables, il est toujours recommandé d'appuyer d'abord sur la touche de raccourci F3 pour essayer de récapérer votre système avec la partition de récapération du disque dur.

Suivez les instructions ci-dessous pour continuer :

1. Redémarrez le système.
2. Appuyez sur la touche de raccourci F3 au clavier lorsque l'image suivante s'affiche.

1. Entrez dans l'outil de récapération. Cet outil comprend trois fonctions: Backup System (Sauvegarde du système), Restore System (restauration du système) et Recover (Récapération au début du fabricant).

> System Backup (Sauvegarde du système)

Il est fortement recommendé de sauvegarder le système pour une solution contre le malfonctionnement catastrophe du disque ou d'autres accidents.

Suívez les instructions suivantes pour continuer :

1. Sélectionnez [Backup System] (Sauvegarde du système) pour entrer. Alternatively, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

1. Sélectionnez [BACKUP] (Sauvegarde) pour commencer la sauvégarde du système immédiatement.

La sauvegarde initiale

La sauvegarde initiale prendra un peu de temps. Veuillez la faisser finir sans l'interrompre.

Sauvegarde soussequente

La sauvégarde suivée remplace les dossiers de sauvégarde précédente.

1. La sauvegarde du système est en cours. Veuillez notes qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Alternativement, selectionnez [CANCEL] (Supprimer) pour arreter la sauvegarde du système immeditatement. Ne débranche pas l'alimentation pendant la suppression de la sauvegarde du système.

1. Le message suivant indique la réussite de la sauvégarde du système. Appuyez [OK] pour finir.

> Restauration du système

Cet outil permet au système de se retrouver à l'état précédent avec les dossiers de sauvegarde que l'utilisateur a créé et enregistrés dans le disque dur précédent. Si aucun dossier n'est disponible, le système est restauré aux paramétres par défaut.

Suívez les instructions suivantes pour continuer :

1. Sélectionnez [Restore System] (Restauration du système) pour entrer. Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

1. Sélectionnez [OK] ou [NEXT] (Suviant) pour que le système puisse récapérer la sauvégarde précédente ou les paramètres par défaut. Alternativement, Sélectionnez [CANCEL] (Supprimer) pour arrêter la restauration du système immédiatement.
   Avec les dossiers de sauvégarde : restaurer le système à l'état précédent

Sans dossiers de sauvegarde : restaurer le système aux parametes par défaut

1. La restauration du système est en cours. Veuillez notes qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Le message suivant indique la réussite de la restauration du système. Appuyez [OK] pour finir. Redémarrez votre système et accédez le système d'exploitation Windows comme d'habitude. Si le processus de restauration a échoué ou qu'il a été interrompu, veuillez recommencer la procédure entière de nouveau.

Récupération du système

Cet outil permet au système de se retrouver aux paramètres par défaut du fabricant. Toutes les données sur le disque dur seront effacées et les réglages seront restaurés au défaut du fabricant.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Recover to factory default] (Réçupération au début du fabricant) pour entrer. Alternativement, Sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

1. Le système sera restauré aux paramètres du fabricant. Toutes les données seront perdues. Veuillez vous assurer d'avoir sauvégardiè les données importantes ailleurs. Sélectionnez [NEXT] (Suviant) pour continuer. Alternativement, Sélectionnez [CANCEL] (Supprimer) pour arrêter.

1. Veuillez selectionner [OK] pour que le système recupere les parametes par défaut.

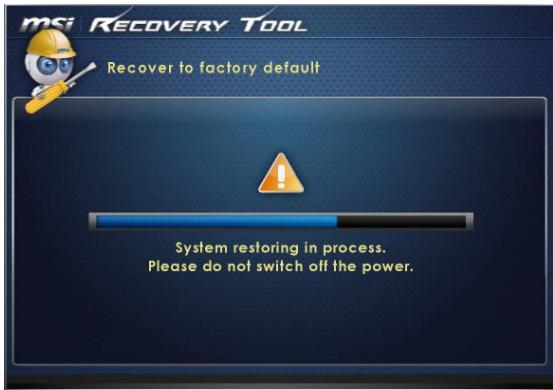

1. La récapération du système est en cours. Veuillez notes qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Le message suivant indique la réussite de la récapération du système. Appuyez [OK] pour finir. Redémarrez votre système et accédez le système d'exploitation Windows comme d'habitude. Si le processus de récapération a échoué ou qu'il a été interrompu, veuillez recommencer la procédure entière de nouveau.

Chapitre 4

Fonctionnement du système (Windows 8)

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système.

Important

Toutes les informations sont susceptibles de modification sans préavis.

Première installation de démarrage du système

Lors de la première utilisation, vous doivent suivre les étapes ci-dessous pour commencer à utiliser votre PC AIO. L'installation compte du démarrage vous prendra du temps.

1. L'installation de Windows démarre. Attendre que le programme d'installation de Windows termine le chargement.
2. Choisir la langue du système d'exploitation et cliquer sur [Next] (Suivant) pour continuer.
3. Lire les termes de la licence. Cocher la case "I accept the license terms" (J'accepte les termes de la licence) et cliquer sur [Next] (Suivant) pour continuer.
4. Sélectionner une couleur et saisir le nom du PC. Cliquer sur [Next] (Suivant) pour continuer.
5. Choiser dans la liste des WLAN disponible le réseau sans fil auquel vous comptez vous connecter. Cliquer sur [Next] (Suvivant) pour continuer. Vous pouvez aussi cliquer sur [Connect to a wireless network later] (Connector au réseau plus tard) pour sauter cette étape et configurer le réseau plus tard.
6. Saisir le mot de passer pour ce réseau et cliquer [Connect] (Connector) pour continuer.
7. Par le besoin des configurations spéciales, le PC enverra occasionnellement des informations au Microsoft pour se rendre plus stable sous Windows. Cliquer sur [Use express settings] (Utiliser les configurations spéciales) pour continuer.
8. Saisir votre adresse e-mail qui sera enregistré comme le compte Microsoft sous Windows. Cliquer sur [Next] (Suivant) pour continuer.
9. Saisir votre mot de passer du compte Microsoft et cliquer sur [Next] (Suivant) pour continuer.
10. Saisir votre numero de téléphone et un e-mail suppléant pour sécuriser plus votre compte. Cliquer sur [Next] (Suviant) pour terminer.

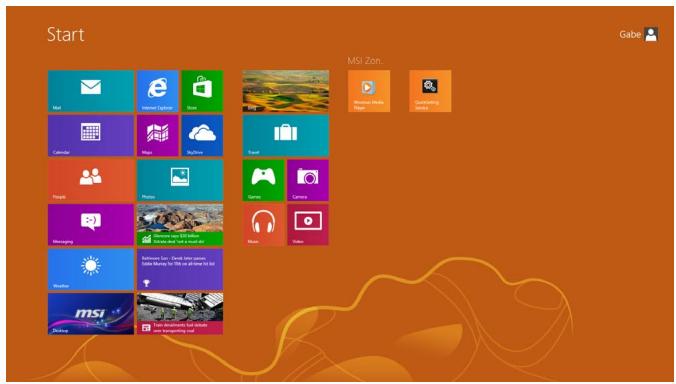

11. Le système accede au système d'exploitation Windows 8. Préparez-vous à explorer votre PC AIO. Amusez-vous bien!

Connexions réseau sous Windows

> LAN filaire

1. Aller dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionner [View network status and tasks] (Afficher l' état et la gestion du réseau)u sous [Network and Internet] (Réseau et Internet).

Control Panel

1. De façon à étabir une nouvelle connexion, désir [Network and Sharing Center] (Centre Réseau et partage).

1. Choiser [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau).

1. Choiser [Connect to the Internet] (Se connecter à Internet).

1. Sélectionner [Broadband (PPPoE)] (Bande large (PPPoE) pour vous connecter par le biais d'une connexion DSL ou cable nécessitant un nom d'utilisateur et un mot de passer.

1. Taper les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour étabir votre connexion LAN.

> LAN sans fil

1. Choisir [Settings] (Paramètres) réseaux WIFI diponibles.

sur le Bureau, localiser sur l'icone de

1. Une liste de connexions aux réseaux WLAN apparait. En désir un.

1. De façon à établier une nouvelle connexion, Sélectionner [Network and Sharing Center] (Centre Réseau et partage) sous [Network and Internet] (Réseau et Internet) dans [Control Panel] (Panneau de configuration).

1. Sélectionner [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau).

1. Ensuite,CHOISIR [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquer sur [Next] (Suivant) pour continuer.

1. Entre les informations pour le réseau sans fil que vous poulez ajouter et cliquez sur [Next] (Suivant) pour continuer.

1. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionné [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

THX TruStudio PRO (en option)

THX TruStudio PRO a ete specialement conc pour
vous apporter sur le PC la meme qualite audio de
niveau superieure que celle apportee dans les concerts, au cinema ou dans les studios d'enregistrement.
THX TruStudio utilise les toutes dernieres technologies

TruStudioPRO

innovantes qui permettent d'obtenir une qualité audio optimale pour la musique, les films ou les yeux, en reproduisant fidèlement la source et les intentions de l'artiste qui a créé la musique.

> Utilisation de THX TruStudio PRO

1. Pour lancer THX TruStudio PRO, ouvre son panneau de commande à partir de Demarrer -> Programmes -> Creative -> THX TruStudio PRO ou en double-cliquant sur l'icone THX dans la barre d'etat du système.

1. Cliquez sur le bouton Menu. Accedez à Settings (Paramétres) et à Audio Device Selection ( Sélection de périphérique audio ) pour sélectionner et configurer la source audio voulue pour le traitement du son.

1. Choissez l'effect audio dont vous avez besoin et ajustez les valeurs en fonction de vos préférences. THX TruStudio PRO va Traits le signalaux audio spécifiés pour vous apporter des performances audio optimale.

Surround (Environnant) permet de contrôler le niveau d'immersion audio pour la musique, les films et les yeux.

Instructions:

1. Sélectionnez Surround (Environnant).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

Crystalizer permit d'enrichir la musique et les films pour leur donner un son plus vivant.

Instructions:

1. Sélectionnez Crystalizer.
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

Speaker (Haut-parleur) améliore la qualité du son et les basses de n'importe quel système de hauts-parleurs afin d'apporter une meilleure écoute.

Instructions:

1. Sélectionnez Speaker (Haut-parleur).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouvésous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

Le bouton coulissant basses est désactivé si vous avez choisi les configurations de hauts-parleurs 5.1 et 7.1.

Smart Volume (Volume intelligent) ajuste automatiquement le volume sonore de votre audio afin de réduire les brusques changements de volume.

Instructions :

1. Sélectionnez Smart Volume (Volume intelligent).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

Dialog Plus (Dialogue plus) permit d'enrichir la voix dans les films pour des dialogues plus clairs.

Instructions :

1. Sélectionnez Dialog Plus (Dialogue plus).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouvssous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fisier audio compotent desdialogues.

OSD (On-Screen Display : Menu à l'écran)

Les menus à l'écran (OSD) vous permettent de régler les options d'affichage du moniteur, comme la luminosité, le contraste, la position et la langue, etc.

1. Appuyez sur le bouton MENU pour afficher le menu OSD principal. Utilisez les boutons Haut et Bas pour selectionner le menu de la fonction désirée et appuyez sur le bouton Menu pour entrer. Utilisez les boutons Haut et Bas pour selectionner ou ajuster les valeurs en fonction de vos préférences personnelles. Une fois les réglages terminés, appuyez sur le bouton Mode pour quitter.

Réglage du contraste et de la luminosité

Réglage de la couleur

Réglage de la phase/focus et hor-loge/son

Réglage de la position de l'écran

Réglage de la source des signaux

Réglage de la position et du déliai

Choix de la langue

Mode Scène

Réinitialisation du système

Réglage du mode écran large

1. Appuyez sur les boutons Haut et Bas pour régler le volume du système.

1. Appuyez sur le bouton Mode pour afficher la source des signaux. Appuyez encore pourCHOISIR le mode eteint du PC/ HDMI/ moniteur.

Important

Chaque fois qu'une erreur se produit et entraîne un affichage anormal ou un mauvais fonctionnement du volume, entrez dans le menu OSD et ajustez votre moniteur afin de rétablit tous les configurations par défaut pour une performance optimale.

Gestion de l'alimentation

La gestion de l'alimentation des ordinateurs individuels (PCs) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d'énergie, éteignez votre écran et placez votre PC en mode veille après un certain délié d'inactivité de l'utilisateur.

Gestion de l'alimentation dans les systèmes d'exploitation Windows

• [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de configuration) > [System and Security] (Système et sécurité)..

Puis cliquez sur le lien [Power Options] (Options d'alimentation).

Power Options

Sélectionnez le mode d'alimentation qui correspond à vos besoiniers personnels. Vous pouvez aussi ajuster les paramètres en cliquant sur [Change plan settings] (Modifier les paramètres du mode).

Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de:gérer rapidement et facilement l'alimentation de votre système.

Gestion d'alimentation par moniteurs qualifiés ENERGY STAR (en option)

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre énergie ou en mode "veille", après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été régée à se composer de la manière suivante lorsque le système fonctionné sur courant alternatively :

Eteindre l'écran après 15 minutes
Semettre en mode Veille apres 30 minutes

Réveiller le système

L'ordinaire doit être capable de se réveiller de mode économique d'énergie en response à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arret,
Réseau (Réveil LAN),
souris,
clavier.

Astuces pour economiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité.
- Ajustez les paramètres dans Options énergie dans les systèmes d'exploitation Windows pour optimier la gestion de l'énergie de votre PC.
- Installez un logiciel d'économie d'énergie pour:gérer la consommation d'énergie de votre PC.
Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Création du disque de récapération du système

Pour la première utilisation, il est vivement recommandé de créé un disque de récepération du système en tant que solution de sauvegarde en cas de défailleance catastrophe du disque ou d'autres accidents. Avant de continuer, assurez-vous que l'installation de démarrage de votre système est terminée. Suivez les procédures ci-dessous pour l'effectuer.

1. Double-cliquez sur l'icone "BurnRecovery" sur le bureau pour lancer l'outil de creation de disque de recupération. Veuillez notes qu'il faudra peut'être du temps au système d'exploitation pour préparer les fichiers de récapuration.

1. Cliquez sur [Next] (Suivant) pour lancer la création de l'image du disque de récapération.

1. Sélectionnez [Create and burn a recovery disk] (Créer et graver un disque de récapétation) puis cliquez sur [Next] (Suvient) pour continuer. Sinon, choisissez [Advanced] (Avancé) pour acceder aux options avances.

1. L'imagé de récapération est créé. Il faut un peu de temps pour mener le processus à bien.

1. Suivez les instructions à l'écran pour préparer un nombre suffisant de DVD vierges. Insérez le DVD vierge dans l'unité de disque optique et cliquez sur [Next] (Suivant) pour continuer.

1. Windows Disc Image Burner s'ouvre. Cliquez sur [Burn] (Graver) pour lancer la gravure. Il faut un peu de temps pour mener le processus à bien.

1. Une fois la création du disque terminée, cliquez sur [Close] (Fermer) pour quitter et sortez le disque. Suivez les instructions à l'écran pour créé tous les disques de récapération.

1. Tous les disques de récapération ont été créés avec succès. Veuillez ranger soigneusement les disques et cliquez sur [Next] (Suivant) pour continuer.

1. Cochez la case suivante si vous voulez supprimer les fichiers temporaires. Cliquez sur [Finish] (Terminer) pour terminer le processus de création du disque de récapération.

Récupération du système

Important

La fonction de récapuration du système n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilisaires MSI par défaut.

L'utilisation de la fonction de récapération du système peut être motivée par les raisons suivantes :

• Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant.
  Lorsque certaines erreurs affectent le système d'exploitation en cours d'utilisation.
  Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement.
  Lorsque vous poulez installer le système d'exploitation avec d'autres langues intégrées.

Avant d'utiliser la fonction de récapération du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports de stockage.

Si la solution qui suit ne vous permet pas de récapuerer votre système, veuillez prendre contact avec votre distributeur/agréé ou votre centre de réparation local pour demander de l'aide.

> Récupérer le système avec disques de récapération

Cette partie vous expliquer comment réinstaller votre système avec les disques de récapération que vous avez préalablement créées.

Suire les instructions ci-dessous pour continuer :

1. Insérer la disquette de récepération dans le lecteur de disque optique.

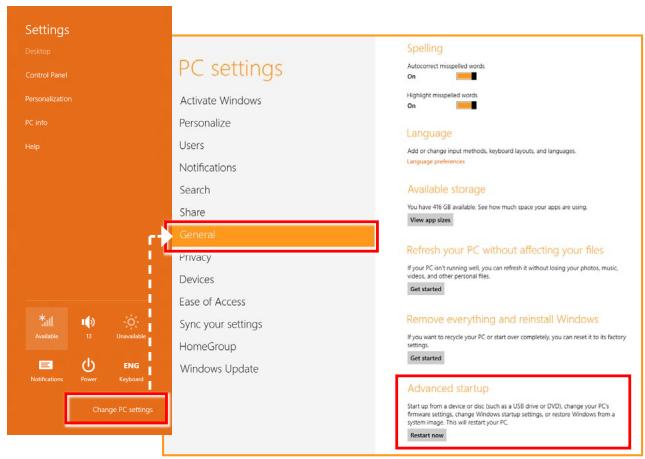

1. Choiser [Settings] (Paramètre) Settings sur le bureau, puis "Change PC settings" (Modifier les paramètres du PC) pour acceder à la page menu principal du PC > Général > Démarriage avancé, et cliquer [Restart now] (Redémarrer maintainant) pour redémarrer le système.

1. Àpres le redémarrage, l'écran suivant apparait, Sélectionner [Use a device] (Utiliser un pérophérique) pour continuer.

1. Sélectionner le disque de récapération comme le périphérique de démarriage.

1. Appuyer sur n'importe qu'elle touche pour confirmer la selection lorsque le message suivant s'affiches.

1. Le système d'exploitation Windows commence à charger les fichiers.

1. Le menu de récapération du système s'affiche. [Hard Disk Recovery] (Récapération du disque dur) formate l'ensemble du disque dur. Toutes les données sur le disque dur sont effacées tandis que tous les paramètres par défaut du fabricant sont restaurés. Sélectionnez [Hard Disk Recovery] (Récapération du disque dur) seulement lorsque vous tire disque dur est infécté par des virus graves et qu'aucune solution ne peut être trouvée qu'à un nettoyage complet du disque dur.

[System Partition Recovery] (Récepération de la partition système) formate uniquement le lecteur C. Seul le lecteur C est restauré à l'état par défaut du fabricant. Les autres lecteurs ne sont pas touchés. Il est fortement recommandé aux utilisateurs de selectionner [System Partition Recovery] (Récepération de la partition système) pour restaurer le système.

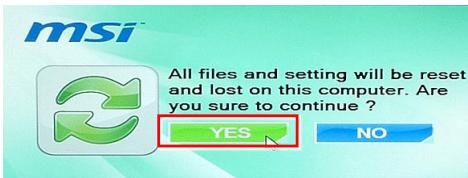

1. La récapération du système formate vous partition de disque dur. Assurez-vous que les données importantes ont été sauvégardées. Cliquez sur [YES] (OUI) pour continuer ; cliquez sur [NO] (NON) pour arrêté la récapération du système.

Cliquez sur [YES] (OUI) pour reconfirmer ; cliquez sur [NO] (NON) pour arreter la récapération du système.

1. N'eteignez PAS le système pendant l'execution de la fonction de récapération du système, sous peine de provoquer des dégats inconnus au système.

1. Le message suivant indique que la récapération du système a réussi. Cliquez sur [OK] pour redémarrer le système et acceder au système d'exploitation Windows comme d'habitude.

1. Si le processus de récapération est interrompu ou échoué, veuilles repeter les procédures de récapération depuis le début.

> Récupérer le système du système d'exploitation

Restaurer les performances du PC

Le service Refresh PC (Restaurer les performances du PC) vérifie les performances des dossiers du système, l'inscription Windows, et d'autres composants du système importants; il trouve les problèmes avec les dossiers Windows et essais de restaurer votre PC. Si vous ne fonctionne pas bien, vous pouvez le restau- rer sans afferter vos fichiers.

1. Sélectionner [Settings] (Paramètres) Settings sur le Bureau, puis "Change PC settings" (Modifier les paramètres du PC) pour acceder à la page menu principal du PC > Général > Restaurer les performances de votre PC sans affecter vos fichiers, et cliquer [Get started] (Commencer).

1. Il montre les modifications qui seront faites pendant le process. Clicquer [Next] (Suivant) pour continuer.

1. Un message indique que votre PC est prét à restaurer. Cliquer [refresh] (Restaurer) pour commencer. Il faut un peu de temps.

1. Losque le process de restauration est terminé, vous reverrez la page d'accueil Windows où vous trouvez tous les services et outils par défaut de Windows 8.

Rerégler le PC

Le service Reset (Rerégler) permet de récapérer toutes les configurations originales par défaut pour le système.

1. Sélectionner [Settings] (Paramètres) Settings sur le Bureau, puis "Change PC settings" (Modifier les paramètres du PC) pour acceder à la page menu principal du PC > Général > Abandonner tout et réinstaller Windows, et cliquer [Get started] (Commencer).

1. Il montre les modifications qui seront faites pendant le process. Cliquer [Next] (Suvient) pour continuer.

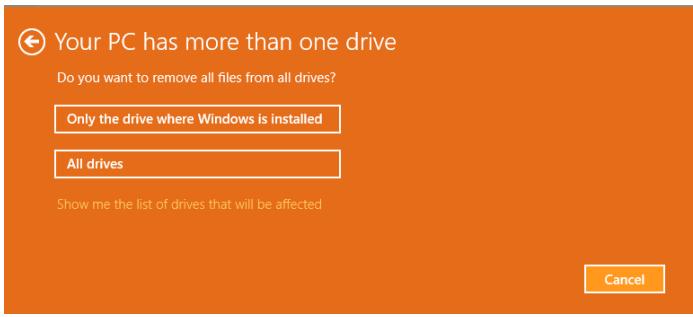

1. Il vous demandera deCHOISIR le lecteur que vous voulez effacer pour un disque dur avec de multiples partitions.

1. Maintenant, decide d'enlever les fichiers ou d'effacer complètement les lecteurs selon vos besoins.

1. Rerégler votre PC en cliquant sur [Reset] (Rerégler) et suivre les instructions suivantes sur écran pour réinitialiser votre PC.

Problèmes defonctionnement

Mon système ne démarre pas.

1. Vérifiez que le système soit branché à une prise électrique et que celui-ci soit allumé.
2. Vérifiez que la prise d'alimentation et tous les autres câbles soient correctement branchés.

Lorsque j'allume mon ordinateur, le message «Operating System not found» (Système d'exploitation non trouvé) apparait ou Windows ne démarre pas.

1. Vérifiez s'il y a un CD/ DVD non-compatible à l'intérieur du lecteur de disque optique. Si oui, enlevez le CD/ DVD et redémarrez l'ordinateur.
2. Vérifiez les réglages de la Priorité des péripériques d'amortège dans les options de configuration du BIOS.

Le système ne s'esteint pas.

Il est recommandé d'eteindreVote ordinateur en utilisant I'icone Eteindre dans le système d'exploitation. En utilisant d'autres méthodes, incluant celles se trouvant ci-dessous, celles-ci peuvent provoquer I'echec des données. Si la procEDURE Eteindre ne fonctionne pas, choisissez l'une des etapes suivantes:

1. Appuyez sur les boutons Ctrl+Alt+Suppr et choisissez Éteindre.
2. Appuyez et maintenez enforcé le bouton de mise en marche jusqu'à ce que le système s'éteigne.
3. Débranche la prise d'alimentation du système.

Mon microphone ne marche pas.

1. Pour les microphones intégrés, veuillez cliquer sur Start (Démarrer) > Control Panel (Panneau de configuration) > Audio pour vérifier que le son ne soit pas régle sur muet.
2. Si vous utilisez un microphone externe, vérifie que le microphone soit branché dans la prise microphone.

Problèmes de connection Internet.

1. Si vous avez des problèmes pour vous connecter à votre fournisseur d'accès à Internet (FAI), vérifie si celui-ci rencontres des problèmes techniques.
2. Vérifiez les paramètres et les connections des réseaux et assurez-vous que le système soit correctement configuré à l'accès Internet.
3. La vitesse de transfert des données du réseau local sans fil est affectée par l'éloignement et de certains obstacles entre les dispositifs et les points d'accès. Pour optimier la vitesse de transfert de données,CHOISSEZ le point d'accès le plus proche de votre système.

Les hauts-parleurs du système ne fonctionnent pas.

1. Vérifiez les réglages du volume principal dans le Mélangeur de Volume.
2. Si vous utilisez une application qui a son propre contrôle de volume, vérifie que le volume ne soit pas sur le mode muet.
3. Si vous avez connecté un cable audio sur la sortie de la prise du casque, retirez-le.
4. Si le système possède une fonction OSD, veuillez ajuster le volume de l'OSD.

Je ne peux pas dire un CD/ DVD avec le lecteur DVD-ROM du système.

1. Assurez-vous que l'étiquette du CD/DVD soit tourné vers le haut.
2. Si le CD/ DVD requiert un logiciel, assurez-vous qu'il soit bien installé suivant les instructions du programme.
3. Si un message d'advertisement de code de zone apparait lorsque vous lisez le DVD, le problème pourrait etre que le DVD est incompatible avec le lecteur DVD-ROM de votre système. Le code de zone est inscrit sur la pochette du disque.
4. Si la video apparait mais vous n'avez pas de son, vérifie le lecteur multimédia. Veuillez également vérifier que les hauts-parleurs et le volume principal dans le Mélangeur de Volume ne soit pas régles sur le mode muet.
5. Vérifiez que les pilotes soient correctement installés. Cliquez sur Start (Démarrer) > Control Panel (Panneau de Configuration) > System (Système) > Device Manager (Gestionnaire de périphériques).
6. Un disque sale ou rayé peut ralentir l'ordinateur lorsque celui-ci est entrain de dire le disque. Si nécessaire, redémarrez l'ordinateur, enlevez le disque et vérifie qu'il ne soit pas sale ou rayé.
7. Veuillez utiliser un logiciel de lecture de DVD tels que PowerDVD ou WinDVD pour dire le disque video DVD.

Mon tiroir du lecteur DVD-ROM ne s'ouvre pas.

1. Assurez-vous que l'ordinateur soit allumé.
2. Appuyez sur le bouton Éjecter sur le lecteur DVD-ROM.
3. Si le bouton Éjecter ne fonctionne pas, ouvre le tiroir en insérant un objet pointu, tranchant dans le trou situé à côté du bouton Éjecter.

L'écran ne s'allume pas.

1. Vérifiez que le système soit branché à une prise électrique et que celui-ci soit allumé.
2. Le système est peut-être en mode Veille. Appuyez sur n'importe qu'elle touche pour activer le affichage.
