WIND TOP AE2410-201FR - Tout-en-un MSI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	PC tout-en-un
Écran	24 pouces, LED, résolution Full HD (1920 x 1080)
Processeur	Intel Core i3-380M, 2.53 GHz
Mémoire RAM	4 Go DDR3
Stockage	500 Go HDD
Système d'exploitation	Windows 7 Home Premium
Connectivité	Wi-Fi 802.11 b/g/n, Ethernet, Bluetooth
Ports	USB 2.0, HDMI, VGA, lecteur de cartes SD
Dimensions approximatives	58.5 x 39.5 x 5.5 cm
Poids	8.5 kg
Alimentation électrique	Adaptateur secteur 90W
Fonctions principales	Navigation Internet, multimédia, bureautique
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Utiliser sur une surface plane, éviter l'exposition à l'humidité
Informations générales	Idéal pour un usage domestique et professionnel léger

FOIRE AUX QUESTIONS - WIND TOP AE2410-201FR MSI

Comment réinitialiser mon MSI WIND TOP AE2410-201FR aux paramètres d'usine ?

Pour réinitialiser votre MSI WIND TOP AE2410-201FR, allez dans le menu 'Paramètres', sélectionnez 'Mise à jour et sécurité', puis 'Récupération'. Cliquez sur 'Réinitialiser ce PC' et suivez les instructions à l'écran.

Mon écran tactile ne fonctionne pas, que dois-je faire ?

Vérifiez d'abord si les pilotes de l'écran tactile sont à jour. Allez dans le 'Gestionnaire de périphériques', trouvez l'écran tactile et mettez à jour le pilote. Si cela ne fonctionne pas, essayez de redémarrer l'ordinateur.

Comment augmenter la mémoire RAM de mon MSI WIND TOP AE2410-201FR ?

Ouvrez le panneau arrière de l'ordinateur, localisez les emplacements de RAM et insérez la nouvelle barrette de RAM. Assurez-vous que la mémoire est compatible avec votre modèle. Consultez le manuel pour plus de détails.

Mon ordinateur ne démarre pas, que faire ?

Vérifiez que l'ordinateur est correctement branché et que l'alimentation fonctionne. Essayez de démarrer en mode sans échec en appuyant sur F8 lors du démarrage. Si le problème persiste, contactez le support technique.

Comment mettre à jour le système d'exploitation de mon MSI WIND TOP AE2410-201FR ?

Pour mettre à jour votre système d'exploitation, allez dans le menu 'Paramètres', sélectionnez 'Mise à jour et sécurité', puis cliquez sur 'Vérifier les mises à jour'. Suivez les instructions pour installer les mises à jour disponibles.

Comment résoudre les problèmes de connexion Wi-Fi ?

Assurez-vous que le Wi-Fi est activé sur votre appareil. Vérifiez également si d'autres appareils se connectent correctement au réseau. Si le problème persiste, essayez de réinitialiser le routeur ou de mettre à jour les pilotes réseau.

Comment nettoyer l'écran de mon MSI WIND TOP AE2410-201FR ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs et n'appliquez pas directement le liquide sur l'écran.

Que faire si le ventilateur de mon MSI WIND TOP AE2410-201FR fait du bruit ?

Un bruit excessif peut indiquer une accumulation de poussière. Éteignez l'appareil, ouvrez le boîtier et nettoyez le ventilateur avec un aérosol d'air comprimé. Si le bruit persiste, il pourrait être nécessaire de remplacer le ventilateur.

Comment vérifier l'état de la batterie de mon MSI WIND TOP AE2410-201FR ?

Allez dans 'Paramètres', puis 'Système', et sélectionnez 'Batterie'. Vous pourrez voir l'état de la batterie et les options d'économie d'énergie.

Où trouver le manuel d'utilisation de mon MSI WIND TOP AE2410-201FR ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de MSI dans la section 'Support'. Vous pouvez également le trouver dans le dossier 'Documentation' sur votre appareil.

MODE D'EMPLOI WIND TOP AE2410-201FR MSI

Système MS-AE32 (V1.X)

1. Vue d'ensemble 1-1

Vue d'ensemble du système 1-3 Spécifications du système. 1-12 Remplacement des composants et mises à niveau 1-14

2. Pour commencer 2-1

Conseils en matière de sécurité et de comportement 2-2 Prendre bonnes habitudes de travail 2-3 Connaître le clavier (en option) 2-4 Déposer notre système 2-6 Branchement des périphériques 2-7 Connexion de l'alimentation 2-13

3. Fonctionnement du système 3-1

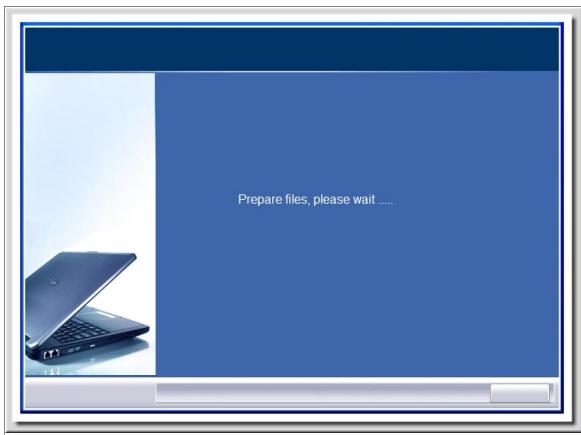

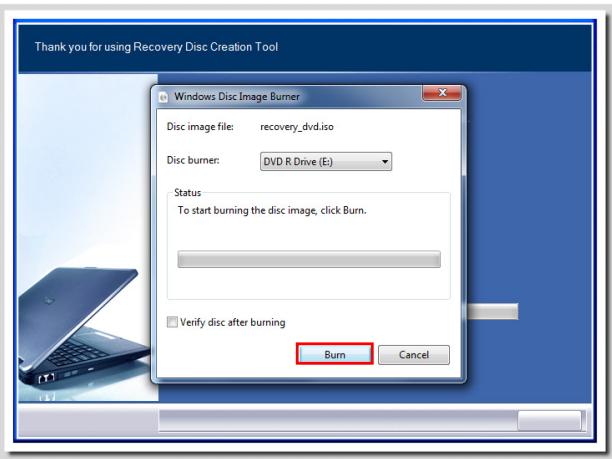

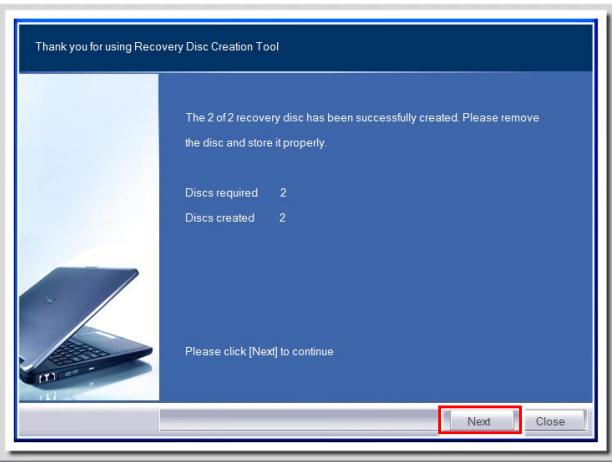

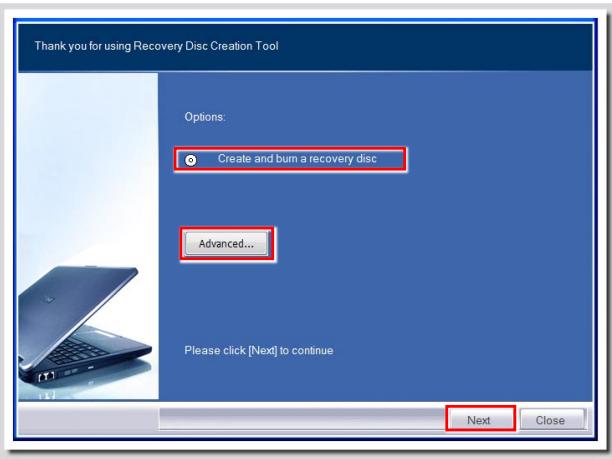

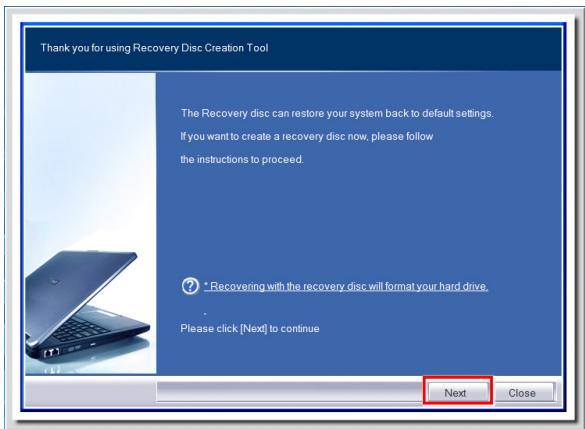

Première installation et démarrage du système 3-2 Création du disque de récupération du système 3-3 Connexions réseau sous Windows 3-9 THX TruStudio PRO (en option) 3-14 Bascule mode 2D/3D (uniquement pour les modèles 3D) 3-17 OSD (Menu à l'écran) (uniquement pour les modes 2D) 3-19 Gestion de l'alimentation 3-22 Récupération du système 3-24

Remarque concernant les droits d'auteur

Le matériel contenu dans ce document constitue la propriété intellectuelle de MI-CRO-STAR INTERNATIONAL. Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu. Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.

MSI est une marque déposée de Micro-Star Int'l Co., Ltd. Intel est une marque déposée d'Intel Corporation. Realtek est une marque déposée de Realtek Semiconductor Corporation. Windows est une marque déposée de Microsoft Corporation. THX et THX TruStudio PRO sont des marques de commerce de THX Ltd. susceptibles d'avoir été déposées dans certaines juridictions. Tous droits réservés.

Historique des révisions

Révision

V1.1

Historique des révisions

Première publication

Date

2011, 02

Mise à niveau et garantie

Veuillez noter que certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur. Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Achat des éléments remplaçables

Veuillez noter que l'achat de pièces replacables (ou compatibles) du produit acheté dans certains pays ou certaines régions doit être mis à disposition par le fabricant au moins 5 ans après l'arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l'époque.

Pour les informations détaillées concernant l'achat de pièces détachées, veuillez contacter le fabricant par le biais de http://www.msiscomputer.com/msi_user/msi_rma/.

Support technique

Si votre système est victime d'un problème et qu'aucune solution ne peut être obtenue à partir du manuel d'utilisation, veuillez contacter le magasin où vous avez acheté le produit ou le distributeur local. Vous pouvez également avoir recours aux ressources d'aide suivantes pour une assistance plus approfondie.

Allez sur le site Internet de MSI et consultez les rubriques Questions et réponses, Guide technique, Mises à jour des pilotes et d'autres informations sur http://www.msi.com/index.php?func=service Prenez contact avec nos techniciens sur http://ocss.msi.com/

Fonctions du produit écologique

La consommation d'énergie réduite pendant l'utilisation en veille. L'utilisation limitée des matières nuisibles à l'environnement et à la santé. Facile à décomposer et à recycler. L'utilisation réduite de ressources naturelles par l'encouragement de recyclage. La durée de vie prolongée par la mise à niveau. La production de gaspillage solide réduite via la politique de récupération.

Politique environnementale

Le produit a été conçu pour être recyclé sur des pièces et qu'il ne faut pas le jeter. L'utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés. Visitez le site Internet du MSI et localisez le distributeur le plus proche pour plus d'informations sur le recyclage : http://www.msi.com/index.php?func html&name service_worldwide. L'utilisateur peut aussi nous contacter par [e-mail] pour plus d'informations sur le correct Destruction, Reprise, Recyclage, et Désassemblage des produits MSI.

Instructions de sécurité

Veuillez lire attentivement les instructions de sécurité.

Toutes les précautions et alertes sur l'appareil ou sur le mode d'emploi doivent être observées.

Conserve le mode d'emploi livre dans l'emballage pour référence future.

Conserve cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface plate et stable avant de l'instructuer.

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait été bien réglée entre 100 et 240V avant de brancher l'équipement au secteur. Ne désactivez pas la borne terre de protection de la prise. L'équipement doit être connecté à une prise secteur avec une fonction de terre. Débranchez toujours le cordon d'alimentation secteur avant d'installer une carte ou un module sur l'équipement. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Ne laissez pas votre équipement dans un environnement non conditionné avec une température de stockage supérieure à 60°C (140°F) ou inférieure à 0°C (32°F), vous risqueriez sinon d'endommager l'équipement.

NOTA: La température maximum d'opération est de 40°C.

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne placez rien sur le cordon d'alimentation.

Lorsque vous installez le câble coaxial sur le symtoniseur du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bathtub.

Le système de distribution de câble doit être mis à la terre conformément à ANSI/NFPA 70, le Code Électrique National (NEC), dans la particulière Section 820.93, la mise à la terre du blindage conductif extérieur du câble Coaxial.

L'équipement doit se couvrir à distance de forts champs magnétiques ou électriques.

Si l'une des situations suivantes se produit, faites contrôler l'appareil par un personnel de réparation :

Le cordon d'alimentation ou la prise est endommagé. Du liquide a pénétré dans l'appareil. L'appareil a été exposé à l'humidité. L'équipement ne fonctionne pas bien ou vous ne parvez que à le faire fonctionner conformément au manuel de l'utilisateur. L'appareil est tombé et est abîmé. L'appareil présente des signes apparents de fracture.

1. Les appareils de stockage optique sont classés PRODUITS LASER DE CLASSE 1. L'utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spécifiées est interdite.
2. Ne touchez pas la lentille du lecteur.

Danger d'explosion si la batterie est remplacée de manière incorrecte. Remplacez uniquement par une batterie identique ou de type équivalent recommandé par le fabricant.

Conformité CE

Micro-Star International CO., LTD déclare ici que ce périphérique est conforme aux exigences essentielles de sécurité et d'autre fourniture relative mise en place dans les Directives Européennes.

Déclaration fcc-b sur les interférences de radiofréquence

Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil

est utilisé dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles aux communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produise dans certaines installations particulières. Si cet appareil produit des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous encourageons l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens mentionnés ci-dessous :

Réorientez ou déplacez l'antenne de réception. Augmentez la distance séparant l'appareil du récepteur. Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur. - Consultez votre vendeur ou un technicien expérimenté dans les domaines radio/télévision pour une assistance supplémentaire.

Remarque 1

Les modifications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet appareil.

Remarque 2

Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

VOIR La NOTICE d'installation avant de raccorder au RESEAU.

Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1. cet appareil ne doit pas causer d'interférences nuisibles, et
2. cet appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable.

Déclaration WEEE

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recueillir certains produits en fin de vie.

Chapitre 1 vue d'ensemble

Wind Top AE2410 Séries est un design intégré ; elle a une apparence statuée avec un capot métallique, expression de la simplicité de l'individualisme moderne et du comportement domestique. Avec l'écran tactile, capacité merveilleuse d'audio/video, et l'interface intuitive d'utilisateur, il joint la technologie à la vie et rend l'ordinateur plus facile et plus intéressant — convenable pour toute la famille.

Série Wind Top

Adaptateur CA/CC

Cordon d'alimentation secteur

Disques pilotes/utilitaires

Manuel de l'utilisateur et Guide rapide

Balayette pour nettoyer l'affichage LCD

Clavier (en option)

Souris (en option)

Stylet (en option)

• Veuillez nous contacter immédiatement si un des éléments est endommagé ou manquant.
• Cette image n'est donnée qu'à titre de référence et votre emballage peut contenir une version légèrement différente suivant le modèle que vous avez acheté.

VUE d'ensemble du système

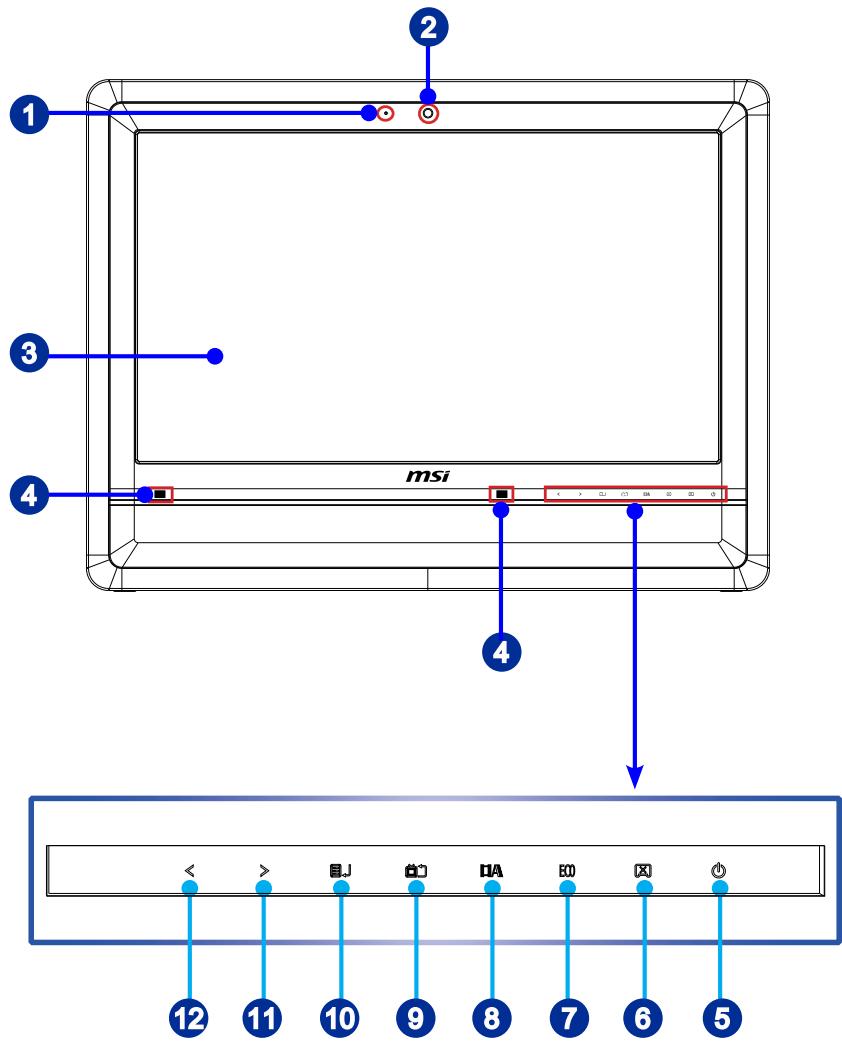

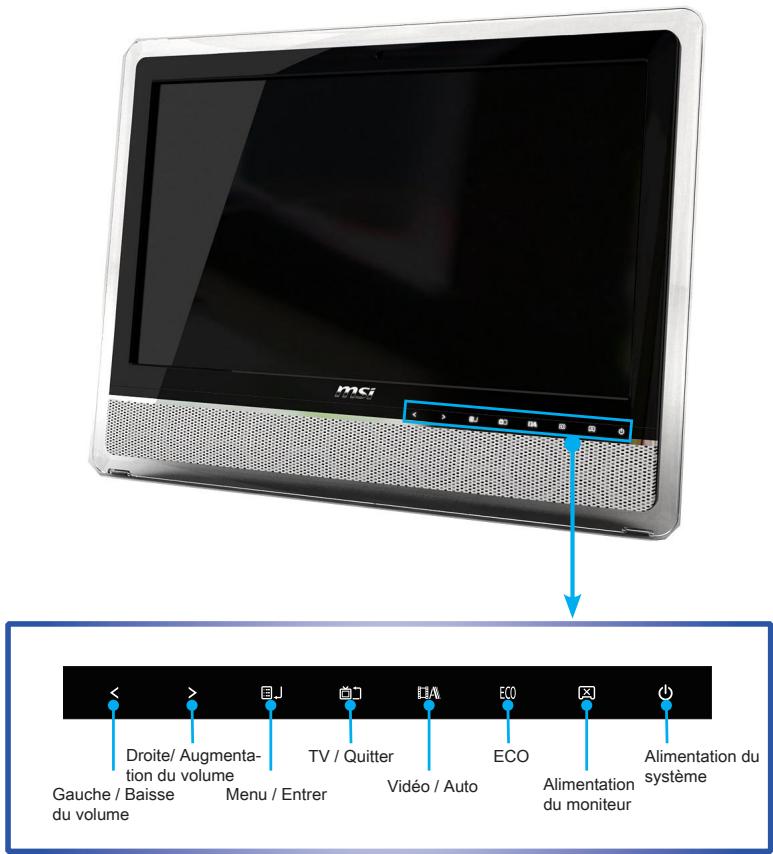

Vue de façon

1	Microphone - Le microphone intégré peut être utilisé lors de vos discussions en ligne.
2	Webcam - La Webcam intégrée avec microphone peut être utilisé pour prendre des photos, enregistrer des vidés, tener des videoconférences ou exéçuter toute autre application interactive.
3	Affichage LCD - Ecran plein-HD de 23.6 pouces avec la résolution 1920 x 1080, écran large 16:9, et la fonction Multi-Touch.
4	IR Transmetteur - Le IR transmetteur permet aux lunettes 3D de s'harmoniser avec l'écarn pour atteindre une visualisation 3D.
5	Bouton d'alimentation du système - Touchez ce bouton pour activer, désactiver ou suspendre le système (au réglage OS).
6	Bouton d'alimentation de l'écran - Touchez ce bouton pour allumer/ éteindre le moniteur.
7	Bouton ECO ECO - Touchez ce bouton pour active/ désactiver le mode d'économie d'énergie ECO. Il contribue à l'efficacité d'énergie de travailler au-mode ECO.
8	Bouton Video / Auto - En mode Menu, touchez ce bouton pour activer l'ajustement automatique de la qualité de l'image. Hors du mode Menu, il fonction comme l'entrées des signes entre le PC et HDMI.
9	Bouton TV / Quitter - En mode Menu, touchez ce bouton pour revenir au niveau précédent d'OSD. Hors du mode Menu, il active les programmes d'application pour la fonction TV.
10	Bouton Menu / Entrer ↓ - Touchez ce bouton pour voir le menu OSD ou entrer dans le sous- menu.
11	Bouton Droite / Augmentation du volume > - En mode Menu, ce bouton indique le déplacement du curseur ou la sélection manuelle d'OSD en valeur incrémentielle. Hors du mode Menu, il fonctionne comme le bouton d'augmentation du volume.
12	Bouton Gauche / Baisse du volume < - En mode Menu, ce bouton indique le déplacement du curseur ou la sélection manuelle d'OSD en valeur décrémentielle. Hors du mode Menu, il fonctionne comme le bouton de baisse du volume.

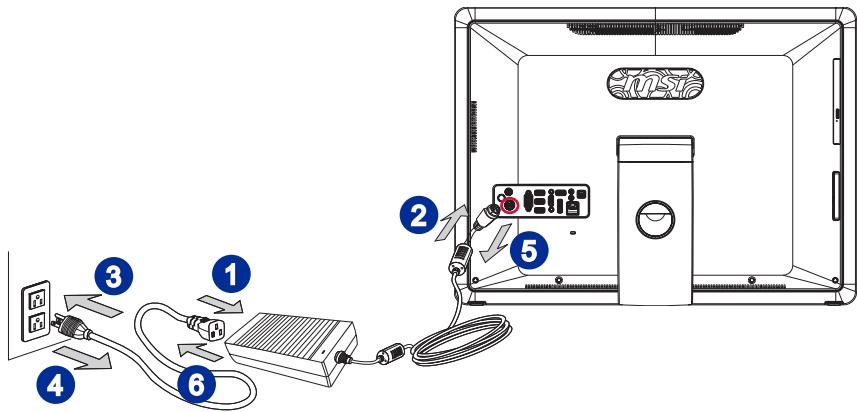

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO, puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

1	Ventilateur - Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.
2	Lecteur de disque optique - Un lecteur DVD Super-Multi est intégré pour divertissements personnels. (Blu-ray est en option.)
3	Lecteur de cartes - Le lecteur de carte intégré peut prendre en charge plusieurs types de carte mémoire, telles que les cartes XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick), MS Pro (Memory Stick Pro) ou MMC (Multi-Media Card), qui sont couramment utilisées dans les appareils photos, les lecteurs MP3, les téléphones portables et les PDA. Contactez vous fournisseur local pour plus d'informations et veuilles notes que les cartes mémoire prises en charge peuvent changer sans préavis. Port USB 2.0 - Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données.
4	Trou pour le passage des cables - Passez les cables dans le trouitial pour leur passage de façon à ne pas les emmêler lorsque vous branchez les appareils.
5	Scole - Utilisez ce socle pour placer votre système sur une surface plate et stable.
6	Compartment de carte Mini PCI-E - Ce compartmenté conserve les cartes mini PCI-E, comme cartes WLAN et cartes TV tuner.
7	Port de verrouillage Kensington - Ce PC AIO est doté d'un port de verrouillage Kensington, qui permet à l'utilisateur de sécuriser le PC AIO sur place, avec une clé ou un périphérique PIN mécanique relié à un cable métallique caoutchoute. L'extrémité du cable dispose d'une petite boucle permettant d'enrouler l'ensemble du cable autour d'une objet fixé, comme une table lourde ou un autre meuble, sécurisant ainsi le PC AIO sur place.
8	Caisson de绊se (en option) - Un caisson de绊se (un haut-parleur complet) est fournit pour remettre des fréquence绊se d'audio.
9	Connecteur TV Antenna - Ce connecteur est fournit pour numérique TV antenna.
10	Prise d'alimentation - L'adaptateur d'alimentation CA/CC convertit le courant alternatif en courant continu pour cette prise. La puissance fournie sur cette prise alimentée le PC. Afin d'éviter tout dommage au PC, utilisez toujours l'adaptateur électrique fourni.

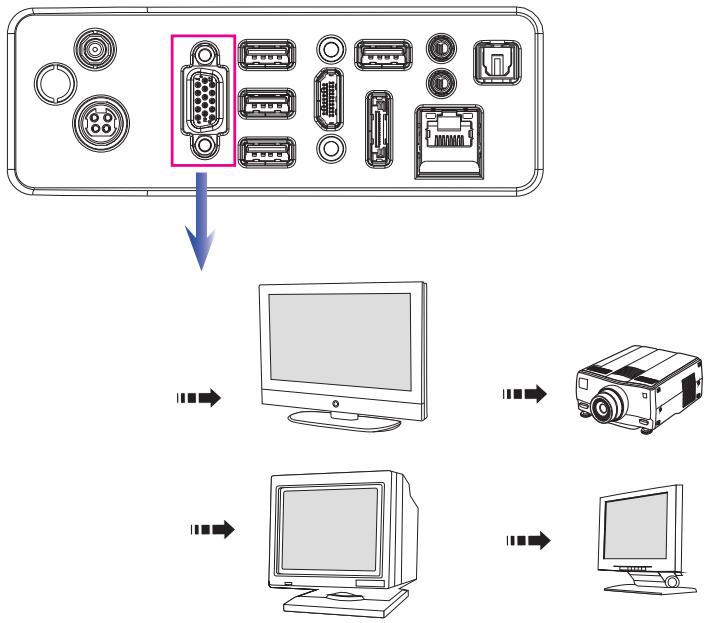

11	Port VGA-Out - Le connecteur DB15-pins vous permet de brancher un périphérique compatible VGA.

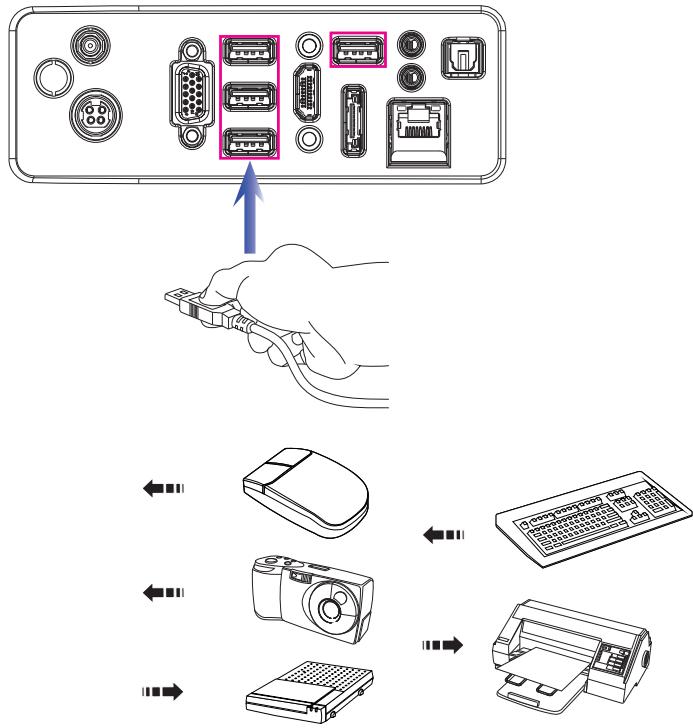

12	Port USB 2.0 - Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données.
13	Port USB 3.0 (en option) - Le port USB 3.0 est inférieur-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5Gbit/s (Super-Vitesse).
14	Port USB 3.0 (avec la MSI Super Charger Technologie) (en option) - Le port USB 3.0 est inférieur-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5Gbit/s (Super-Vitesse). Avec la MSI Super Charger Technologie, non seulement il fonctionne comme un port USB 3.0 normal, mais cela peut aussi aux utilisateurs de charger les périphériques USB même lorsque le système est hors tension. Il n'est plus nécessaire d'allumer le système jusqu'à pour charger les périphériques USB. Meme mistroux, il réduit le temps de recharge jusqu'à 40%, ce qui fait la vie plus efficace que jamais.

Important

Nous vous suggérons de connecter les périphériques de haute vitesse aux ports USB 3.0 et ceux qui sont moins vite, tels que la souris ou le clavier aux ports USB 2.0 sur le panneau arrière.

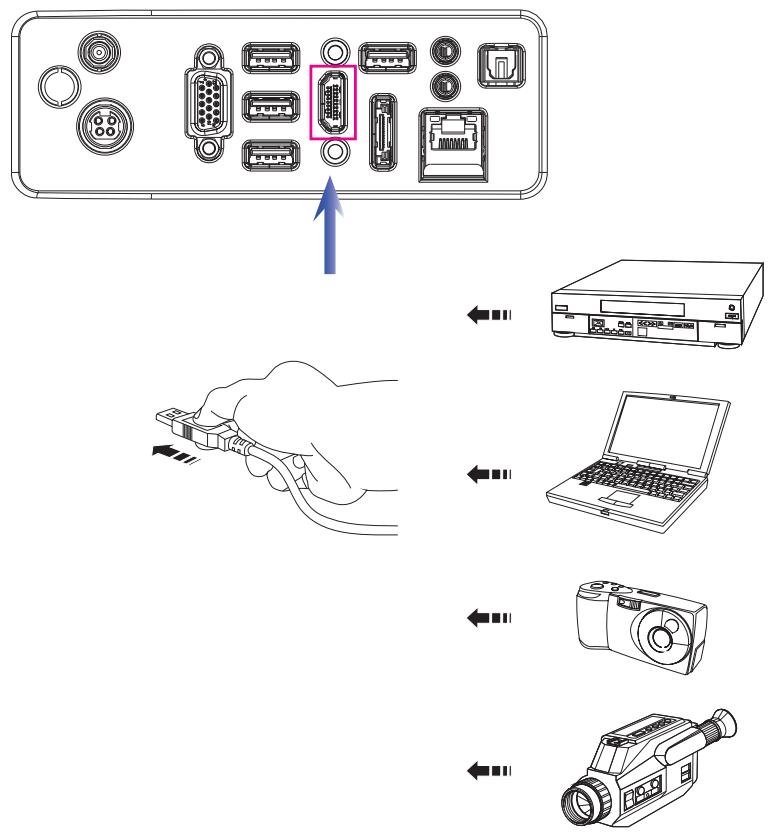

15	Port HDMI-In (en option) - Le HDMI (High-Definition Multimedia Interface) est une interface audio/ video tout numérique capable de transmettre des flux non comprimés. Le HDMI supporte tous les formats de télévision, et les vidEOS standard, enrichie ou haute définition, plus l'audio numérique multi-canal, sur un cable unique.

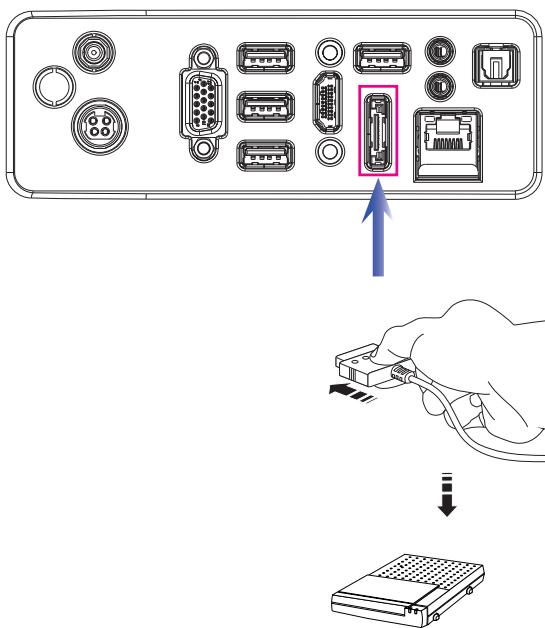

16	Port eSATA (en option) - Le port eSATA (external SATA) est fournit pour un périhérique de disque dur eSATA.
17	Prise Ligne-Out - Ce connecteur est fournit pour un casque ou un haut-parleur.
18	Prise Microphone - Ce connecteur est fournit pour un microphone.

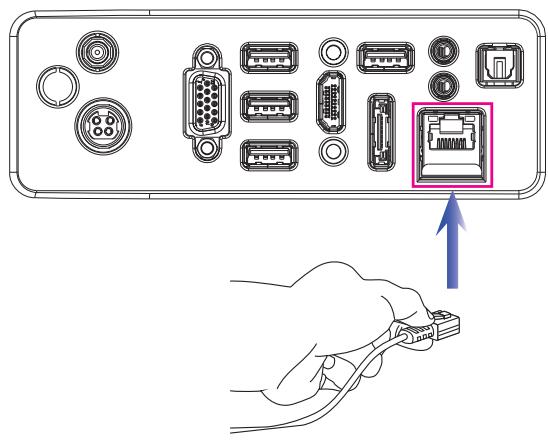

19	RJ-45 LAN Jack - La prise standard RJ-45 LAN sert à la connexion au réseau local (Lo-cal Area Network (LAN)). Vous pouvez y relier un cable de réseau. Jaune Vert/ Orange
	LED	Couleur	LED d'état	Condition
	Gaughe	Jaune	Éteinte	La connexion au réseau LAN n'est pas établie.
			Allumée (stable)	La connexion au réseau LAN est établie.
			Allumée (plus brillante et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
	Droite	Vert	Éteinte	Un débit de 10 Mo/sec est sélectionné.
			Allumée	Un débit de 100 Mo/sec est sélectionné.
		Orange	Allumée	Un débit de 1000 Mo/sec est sélectionné.
20	Prise S/PDIF-Out optique (en option) - La prise S/PDIF (Sony & Philips Digital Interconnect Format) est fournite pour la transmission d'audio numérique aux haut-parleurs externes via un cable de fibre optique.

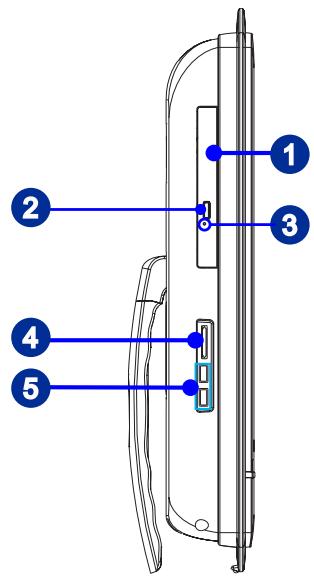

Vue de côté

1	Lecteur de disque optique - Un lecteur DVD Super-Multi est intégré pour divertissements personnels. (Blu-ray est en option.)
2	Bouton d'éjection - Appuyez ce bouton d'éjection pour ouvrir le lecteur de disque op-tique.
3	Trou d'éjection - Insérez un objet fin et croit ( comme une épingle papier) dans le trou d'éjection pour ouvrir le lecteur de disuqe optique manuelle-ment si le bouton d'éjection ne marche pas.
4	Lecteur de cartes - Le lecteur de carte intégré peut prendre en charge plusieurs types de carte mémoire, telles que les cartes XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick), MS Pro (Memory Stick Pro) ou MMC (Multi-Media Card), qui sont couramment utilisées dans les apparèils photos, les lecteurs MP3, les téléphones portables et les PDA. Contactez votre fournisseur local pour plus d'informations et voirillez notes que les cartes mémoire prises en charge peuvent changer sans préavis.
5	Port USB - Le port USB (Universal Serial Bus) sert à brancher des apparèils USB tels que souris, clavier, imprimante, scanner, appareil photo, PDA ou d'autres apparèils compatibles USB.
6	Ventilateur - Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Processeurs

Intel® Core™ i séries processeurs

Jeu de puces

Puce Intel® HM65

Mémoire

2 emplacements DDR3 1333MHz SO-DIMM Supporte au maximum 8GB

LAN filaire : supporté par Realtek® RTL8111E GbE contrôleur LAN sans fil : supporté en option par module Mini PCI-E WLAN

Audio

Realtek® ALC892-GR HDA Codec Conforme aux spécifications Azalia 1.0

Écran

• Ecran plein-HD de 23.6 pouces avec la résolution 1920 × 1080, écran large 16:9, et la fonction Multi-Touch.

Panneau i/o arrêté

1 connecteur TV tuner antenna (Standard pour DVB-T, ATSC) 1 connecteur d'alimentation CC 1 port VGA-Out 2 ports USB 2.0 2 ports USB 3.0 (en option) 1 port HDMI-In (en option) 1 port eSATA (en option) 1 prise microphone 1 prise euroline-in/out 1 prise RJ-45 LAN 1 prise S/PDIF-Out optique (en option)

Stockage

Lecteur de disque dur:3.5", SATAI - Lecteur de disque optique : Slim DVD Super Multi (Blu-ray est en option) - Lecteur de carte : lecteur de carte tout-en-un (SD, SD HC, MS, MS Pro, MMC, xD)

Haut-parleurs stéréo

2 haut-parleurs stéréo (5W + 5W) 1 caisson de basse (10W) (en option)

Webcam

1.3MP Webcam avec microphone

Alimentation

Option 1: Adaptateur CA/CC de 180 Watt avec PFC actif

• Entrée: 100 - 240V~, 2.25A, 50-60Hz Sortie: 19V 9.5A

Option 2: Adaptateur CA/CC de 180 Watt avec PFC actif

• Entrée : 100-240V ~ 2.5A, 50-60Hz Sortie : 19V 9.47A

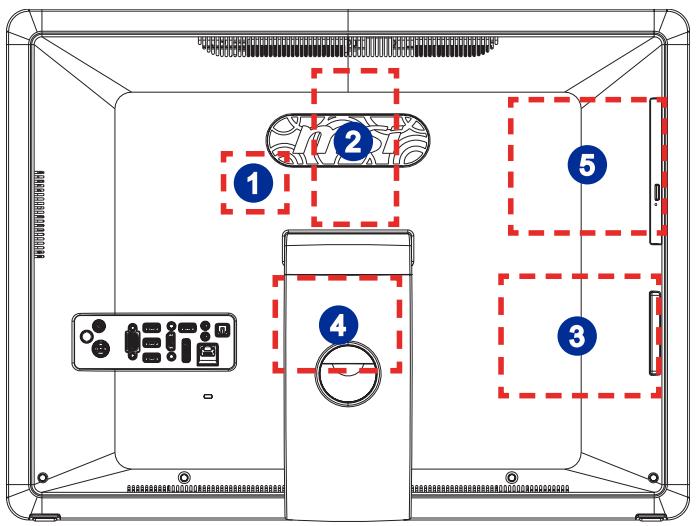

Reemplacement des composants et MISES à niveau

Veuillez noter que, selon le modèle acheté, certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur.

CPU

Memoire

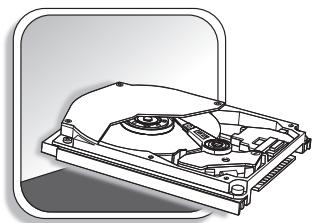

Lecteur de disque dur

Carte Mini PCI-E

Lecteur de disque optique

Si le technicien MSI ou le magasin a déterminé que le composant spécifique posait problème ou était défectueux et nécessitait un remplacement, vous pouvez amener le produit pour réparation avec la carte de garantie, la facture ou le reçu d'achat au centre de réparation agréé par MSI le plus proche de chez vous pour obtenir de l'aide.

Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local.

N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Pour commencer

Ce chapitre vous fournit des informations sur la procédure d'installation du matériel. Lorsque vous connectez des périphériques, manipulez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toute décharge d'électricité statique.

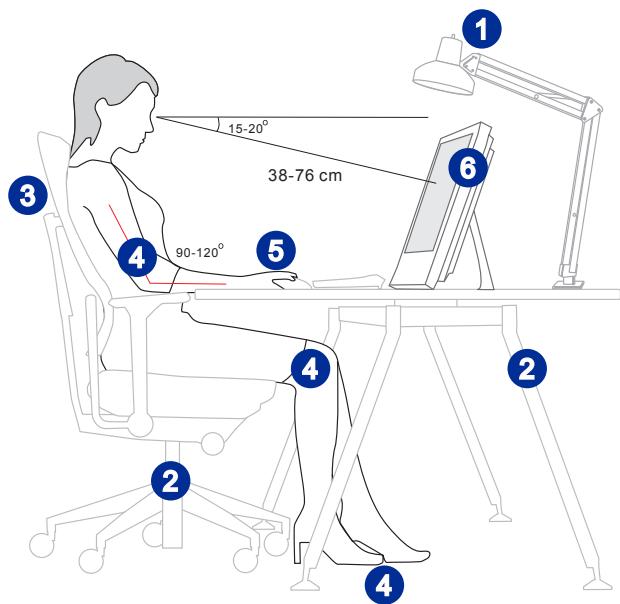

Conseils en matière de sécurité et de confort

Le PC AIO est une plateforme portable vous permettant de travailler n'importe où. Cependant, il est important de besoin un bon espace de travail si vous voulez travailler avec votre PC pendant un long moment.

1. Notre espace de travail doit être suffisamment éclairé.
2. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail.
3. Lorsque vous êtes assis sur une chaise, réglez le dossier de la chaise (lorsque c'est possible) pour maintenir confortablement votre dos.
4. Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ 90 degrés de votre corps lorsque vous travaillez.
5. Disposez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets.
6. Ajustez l'angle/la position du PC AIO pour bénéficier d'une vue optimale.
7. N'utilisez pas votre PC si l'environnement n'est pas confortable (par exemple sur un lit).
8. Le PC AIO est un appareil électrique. Veuillez la traiter avec soin afin d'éviter tout risque de blessure.

Prendre de BONNES habitudes de travail

Avoir de bonnes habitudes de travail est primordial si vous devez travailler longtemps avec votre PC AIO. Vous risquez sinon de vous exposer à un inconfort ou à un traumatisme. Veuillez suivre les conseils suivants lorsque vous utilisez votre ordinateur.

• Modifiez fraîchement votre posture. Étirez-vous et faites régulièrement bouger votre corps. N'oubliez pas de faire une pause après un moment de travail.

Caractéristiques techniques

Compatible avec la saisie des langues EU/UK/US/JP/KR Dessus de touche isolé pour une saisie plus facile Profil fin avec la technologie d'impression sur soie Interface USB pour tous les systèmes d'exploitation Windows Durée de vie des touches : 12 millions de frappes Dimensions : 376.4 (L) X 155.09 (W) X 21.91 (H) mm Longueur du cable: 150cm Poids:440g

Caractéristiques

• Touches de fonction multimédia avec PC AIO
• Nouveau dessus de touche isolé pour une saisie plus facile Toucher doux et retour tactile pour une saisie confortable Clavier avec nouveau concept élégant et fin de forme profilée Taille compacte pour économiser de la place Spécialement adapté aux écrans LCD MSI Compatible avec Windows 2000/ ME/ XP/ Vista/ 7
• ées en appuyant sur une touche de raccourci

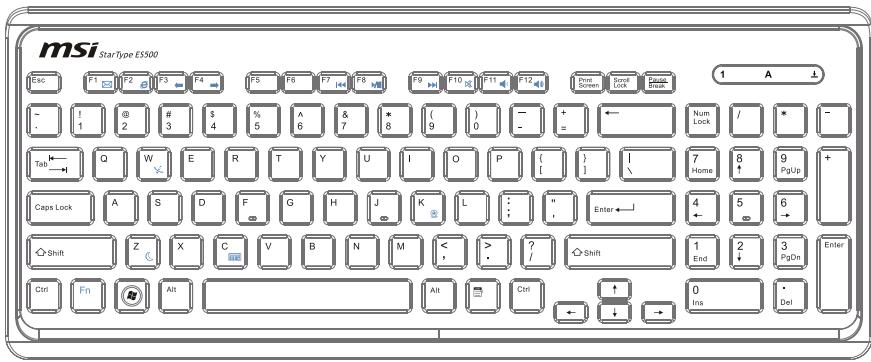

• L'illustration du clavier n'est donnée qu'à titre de référence. Les spécifications du produit peuvent varier selon les pays.

Fn F7	Fn + F7	Pour acceder à la piste précédente
Fn F8	Fn + F8	Lecture et pause
Fn F9	Fn + F9	Pour acceder à la piste suivante
Fn F10	Fn + F10	Fonction Silence
Fn F11	Fn + F11	Baisser le volume
Fn F12	Fn + F12	Augmenter le volume

Touches de raccourci

Fn	Fn + F1	Lance l'application de courrier électronique par défaut
Fn	Fn + F2	Lance le navigateur internet par défaut et vous amène sur la page d'accueil par défaut
Fn	Fn + F3	Retour sur la page web précédente
Fn	Fn + F4	Avance sur la page web suivante
Fn	C	Calculatrice
Fn	Z	Mode sommeil (économie d'énergie)
Fn	W	LAN sans fil
Fn	K	Appareil photo

Placer notre système

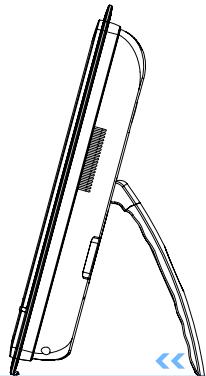

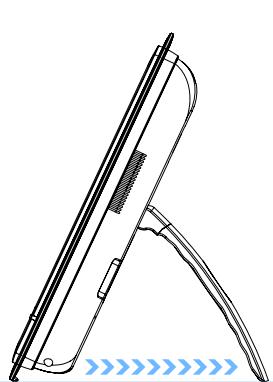

Étape 1. Placez votre PC AIO sur une surface plate et stable, comme une table ou un bureau. Étape 2. Tirez sur le pied pour l'ouvrir et inclinez le moniteur. Pour stabiliser le système, veuillez vous assurer que le pied est bien tiré jusqu'à ce qu'il rebondisse. L'angle de position après le rebondissement est l'angle minimum.

Branchements des périmétriques

Les ports I/O (entrée/sortie) sur le panneau arrière vous permettent de brancher des périphériques. Tous les périphériques indiqués ci-dessous ne sont disponibles qu'à titre d'exemple.

Connexion de périphériques USB

Le PC AIO possède des ports USB permettant de connecter divers périhériques USB, comme une souris, un clavier, un appareil photo numérique, un webcam, une imprimante, un lecteur de stockage optique externe, etc. Pour connecter ces périhériques, installez d'abord les pilotes des périhériques si besoin est, puis connectez les périhériques sur le PC AIO. Ce PC AIO est capable de détector automatiquement les périhériques USB installés. Si elle ne détecte pas les périhériques, il faut activer manuellement les périhériques USB en ajoutant un nouveau périhérique : dans le menu Démarrer / Panneau de configuration / Ajouter matériel.

Branchement de périphériques vga-out et hdmi-in (en)

Ce PC AIO offre un port VGA et un port HDMI pour le branchement sur des moniteurs externes, projecteurs, boîtiers de salon, lecteurs DVD, caméscopes numériques, mini portables, appareils photo numérique, etc.

Le VGA (Video Graphics Array) est un système d'affichage graphique pour les PC. Les connecteurs VGA et leur câblage associé sont toujours utilisés uniquement pour véhiculer les signaux vidéo analogiques avec horloge et données numériques.

Le HDMI (High Definition Multimedia Interface) est une nouvelle interface standard pour les ordinateurs, les écrans et les périphériques électroniques grand public qui prend en charge la vidéo standard, améliorée et haute définition, ainsi que l'audio numérique multicanaux via un seul et unique câble.

Pour brancher le périphérique VGA/HDMI, assurez-vous d'abord que le PC AIO et le périphérique cible sont tous deux éteints, puis connectez le câble du périphérique sur le port VGA/HDMI de votre PC AIO.

1. Connexion du lecteur de disque dur externe SATA (en m)

Le connecteur eSATA vous permet de connecter un périphérique de disque dur Serial ATA externe. L'interface standard eSATA supporte la technologie "plug-and-play", donc vous pouvez connecter et enlever le périphérique eSATA sans éteindre votre PC AIO.

Afin de connecter le périphérique de disque dur eSATA, vous n'avez qu'à connecter le câble du périphérique au connecteur eSATA de votre PC AIO.

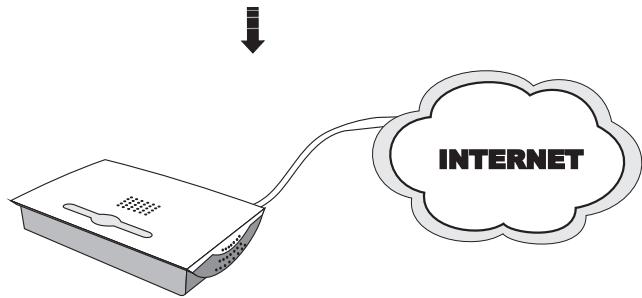

Configuration LAN filaire

Le connecteur RJ-45 du PC AIO vous permet de brancher des périphériques LAN (réseau local), comme un concentrateur, un commutateur et une passerelle, de façon à créer une connexion réseau.

Pour plus d'instructions ou les étapes détaillées de l'installation d'une connexion LAN, interrogez votre service informatique ou le gestionnaire du réseau.

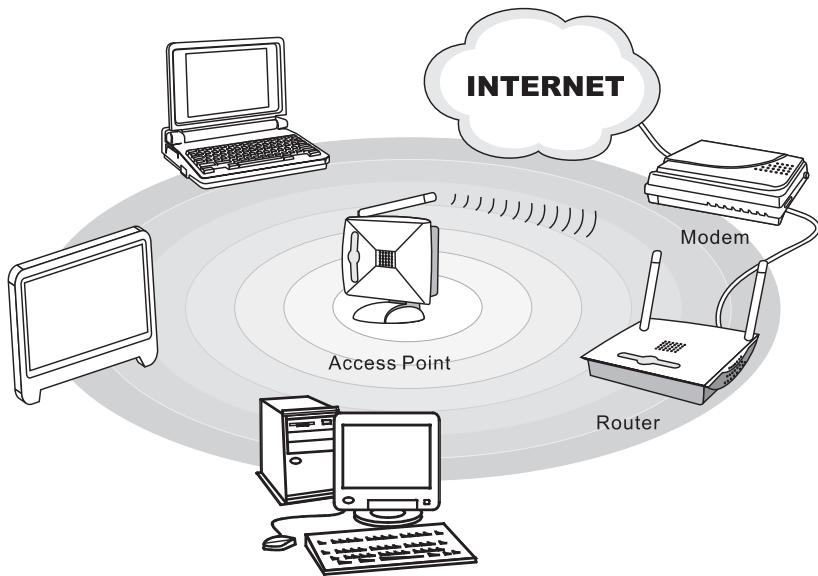

Ce PC AIO PC est équipé d'un module LAN sans fil qui permet à l'utilisateur d'avoir des transmissions de données rapides avec la technologie IEEE 802.11 standard pour le LAN sans fil. L'utilisateur peut ainsi se déplacer librement à l'intérieur de la zone de couverture sans perdre la connexion au réseau.

Avec la technologie de cryptage 64 bits/128 bits WEP (Wired Equivalent Privacy) et la fonction d'accès Wi-Fi protégé, le module LAN sans fil intégré optionnel offre une solution efficace et sécurisée pour les télécommunications sans fil.

Pour de plus amples instructions ou les étapes détaillées pour le LAN sans fil, interrogez votre technician MIS ou le gestionnaire du réseau.

Connexion de l'adaptateur secteur

Étape 1. Déballez le carton pour trouver l'adaptateur secteur et le cordon d'alimentation secteur. Étape 2. Branchez le cordon d'alimentation secteur sur l'adaptateur CA/CC. Étape 3. Branchez l'extrémité CC de l'adaptateur sur le PC AIO, et l'extrémité mâle du cordon sur la prise électrique.

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

Déconnexion de l'alimentation

Étape 4. Débranchez d'abord le cordon d'alimentation secteur de la prise électrique. Étape 5. Débranchez le connecteur du PC AIO. Étape 6. Débranchez le cordon d'alimentation secteur de l'adaptateur CA/CC.

Important

Lorsque vous débranchez le cordon d'alimentation, tenez toujours le connecteur du cordon. Ne tirez jamais directement sur le cordon!

Fonctionnement du système

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système, comme par exemple la configuration du démarrage du système, la création d'un disque de secours, la connexion réseau etc.

Important

• Il est vivement recommandé de créer un disque de récapération du système en tant que solution de sauvegarde en cas de défaillance catastrophe du disque ou d'autres accidents.
• Toutes les informations sont susceptibles de modification sans préavis.

Premier installation de demarrage du systéme

Lors de la première utilisation, vous devez suivre les étapes ci-dessous pour commencer à utiliser votre PC AIO série Wind Top. L'installation compte du démarrage vous prendra environ 30 minutes.

Étape 1. L'installation de Windows démarre. Attendez que le programme d'installation de Windows termine le chargement. Étape 2. Sélectionnez la langue du système d'exploitation et cliquez sur [Next] (Suivant) pour continuer. Étape 3. Choisissez les options "Country or region" (Pays ou région), "Time and currency" (Heure et monnaie) et "Keyboard layout" (Disposition du clavier) que vous pouze. Cliquez sur [Next] (Suivant) pour poursuivre. Étape 4. Choisissez un nom d'utilisateur pour votre compte et un nom pour votre ordinateur de façon à pouvoir l'identifier sur le réseau. Cliquez sur [Next] (Suivant) pour poursuivre. Étape 5. Définissez un mot de passe de façon à protégere votre compte contre toute utilisation abusive. (Laissez ce champ vide si vous n'avez pas besoin de mot de passe.) Cliquez sur [Next] (Suivant) pour poursuivre. Étape 6. Veuillez lire les termes de la licence. Cochez la case "I accept the license terms" (J'accepte les termes de la licence) et cliquez sur [Next] (Suivant) pour continuer. Étape 7. Sélectionnez [Use recommended settings] (Utiliser les paramètres recommandés) pour "Help protect Windows automatically" (Aider à protégere votre ordinateur et à améliorer Windows automatiquement)". Étape 8. Vérifiez vos réglages de date et d'heure. Cliquez sur [Next] (Suivant) pour poursuivre. Étape 9. Veuillez choisir dans la liste des WLAN disponibles le réseau sans fil auquel vous comptez vous connecter. Cliquez sur [Next] (Suivant) pour poursuivre. Vous pouvez aussi cliquer sur [Skip] (Ignorer) pour sauter cette étape et configurer le WLAN plus tard. Étape 10. Vient ensuite l'écran du logiciel antivirus. Cliquez sur [Agree] (Accepter) pour accepter les termes de l'accord de licence et activer le logiciel antivirus. Sinon, choisissez [Stay Unprotected] (Rester non-protégé) pour continuer sans activer le logiciel antivirus. Étape 11. La page "Software Installation Menu" (Menu d'installation des logiciels) s'affiche. Cliquez sur [Install] (Installer) pour continuer. Étape 12. Les logiciels s'installent. Veuillez ne pas éteindre votre ordinateur pendant l'installation des logiciels. Lorsque la barre de progression indique que le chargement est terminé, cliquez sur [Finish] (Terminer) pour continuer. Étape 13. Le système accède au système d'exploitation Windows 7 pour lancer ses paramètres personnalisés. Préparez-vous à explorer votre PC AIO après avoir défini les paramètres personnalisés. Amusez-vous bien!

Creation du DISQUE de récupération du système

Pour la première utilisation, il est vivement recommandé de créer un disque de récapération du système en tant que solution de sauvegarde en cas de défaillance catastrophe du disque ou d'autres accidents. Avant de continuer, assurez-vous que l'installation de démarrage de votre système est terminée. Suivez les procédures ci-dessous pour l'effectuer.

Étape 1. Double-cliquez sur l'icône "BurnRecovery" sur le bureau pour lancer l'outil de création de disque de récépération. Veuillez notez qu'il faudra peut-être du temps au système d'exploitation pour préparer les fichiers de récépération.

Étape 2. Cliquez sur [Next] (Suivant) pour lancer la création de l'image du disque de récapération.

Étape 3. Sélectionnez [Create and burn a recovery disk] (Créer et graver un disque de récapération) puis cliquez sur [Next] (Suivant) pour continuer. Sinon, choisissez [Advanced] (Avancé) pour acceder aux options avancées.

Faites vos sélections parmi les options proposées et cliquez sur [Next] (Suivant) pour continuer.

Étape 4. La barre de progression de création de l'image du disque de récapération apparait. Il faut un peu de temps pour mener le processus à bien.

Étape 5. Suivez les instructions à l'écran pour préparer un nombre suffisant de DVD vierges. Insérez le DVD vierge dans l'unité de disque optique et cliquez sur [Next] (Suivant) pour continuer.

Étape 6. Windows Disc Image Burner s'ouvre. Cliquez sur [Burn] (Graver) pour lancer la gravure. Il faut un peu de temps pour mener le processus à bien.

Étape 7. Une fois la création du disque terminée, cliquez sur [Close] (Fermer) pour quitter et sortez le disque. Suivez les instructions à l'écran pour créer tous les disques de récapération.

Étape 8. Tous les disques de récapération ont été créés avec succès. Veuillez ranger soigneusement les disques et cliquez sur [Next] (Suivant) pour continuer.

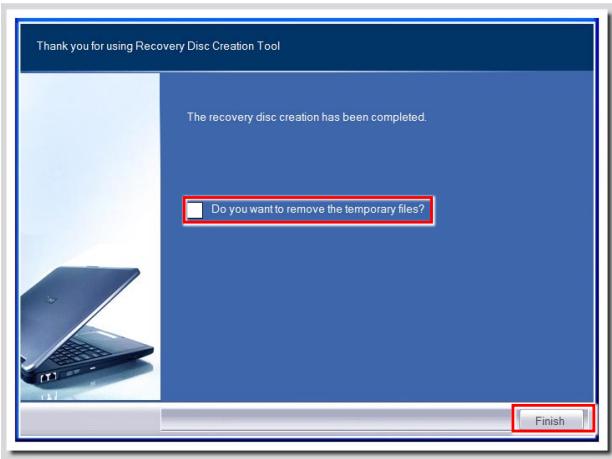

Étape 9. Cochez la case suivante si vous pouvez supprimer les fichiers temporaires. Cliquez sur [Finish] (Terminer) pour terminer le processus de création du disque de récapération.

Configuration LAN filaire

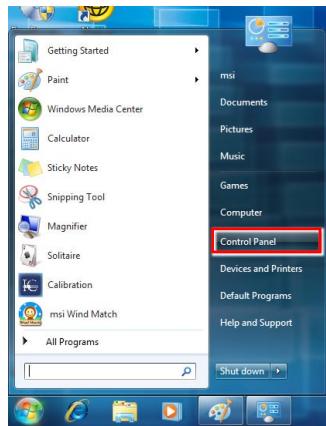

Étape 1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

Étape 2. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

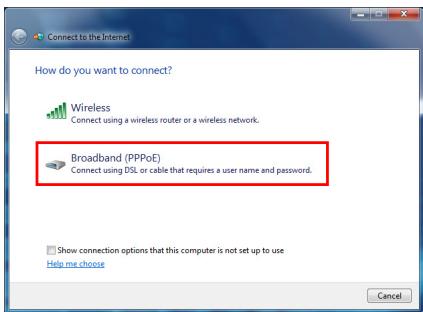

Étape 3. Sélectionnez [Broadband (PPPoE)] (Bande large (PPPoE)) pour vous connecter par le biais d’une connexion DSL ou cable nécessitant un nom d’utilisateur et un mot de passe.

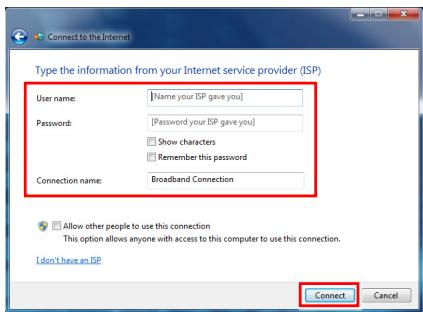

Étape 4. Tapez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour établir toute connexion LAN.

Configuration LAN sans fil

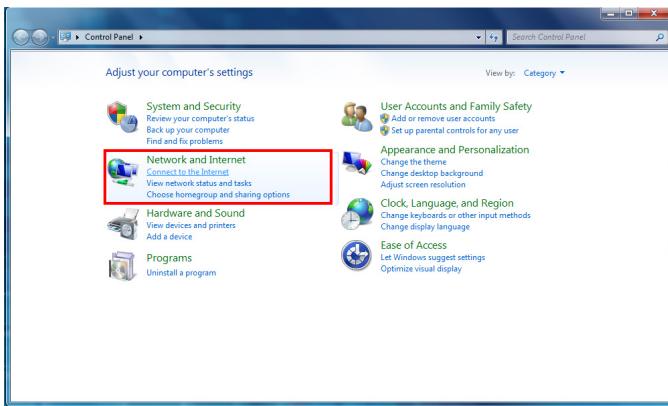

Étape 1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

Étape 2. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

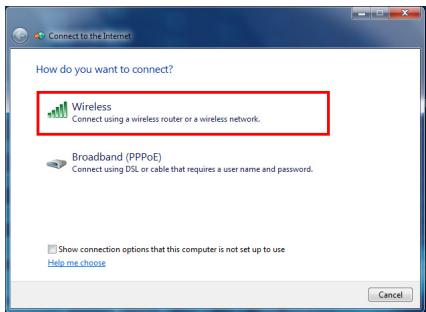

Étape 3. Sélectionnez [Wireless] (Sans fil) pour vous connecter par le biais d'un routeur sans fil ou d'un réseau sans fil.

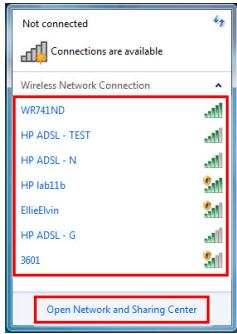

Étape 4. La liste des connexions WLAN disponibles s'affiche. Choisissez une connexion dans la liste ou cliquez sur [Open Network and Sharing Center] (Ouvrir le centre réseau et partage) pour établir une nouvelle connexion.

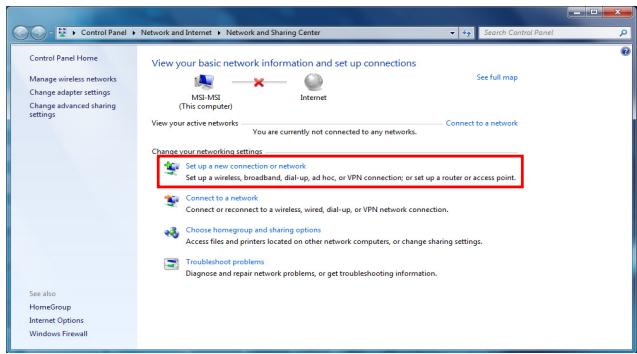

Étape 5. Pour établir une nouvelle connexion WLAN, sélectionnez [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau) dans [Network and Sharing Center] (Centre réseau et partage).

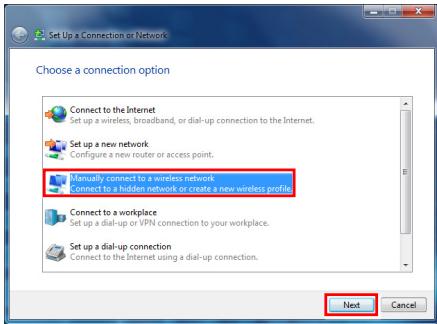

Étape 6. Ensuite, choisissez [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquez sur [Next] (Suivant) pour continuer.

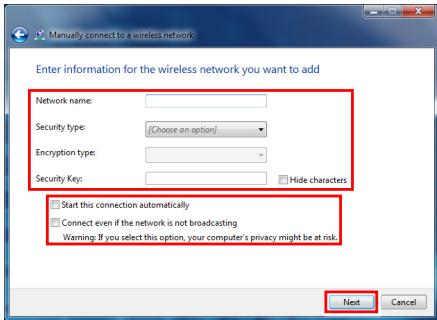

Étape 7. Entrez les informations pour le réseau sans fil que vous pouvez ajouter et cliquez sur [Next] (Suivant) pour continuer.

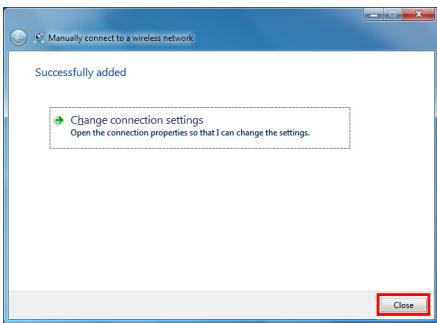

Étape 8. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionnez [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

THX TruStudio PRO a été spécialement conçu pour vous apporter sur le PC la même qualité audio de niveau supérieur que celle apportée dans les concerts, au cinéma ou dans les studios d'enregistrement. THX TruStudio utilise les toutes dernières technologies inno

TrustudioPRO

vantes qui permettent d'obtenir une qualité audio optimale pour la musique, les films ou les jeux, en reproduisant fidèlement la source et les intentions de l'artiste qui a créé la musique.

Utilisation de THX TruStudio PRO

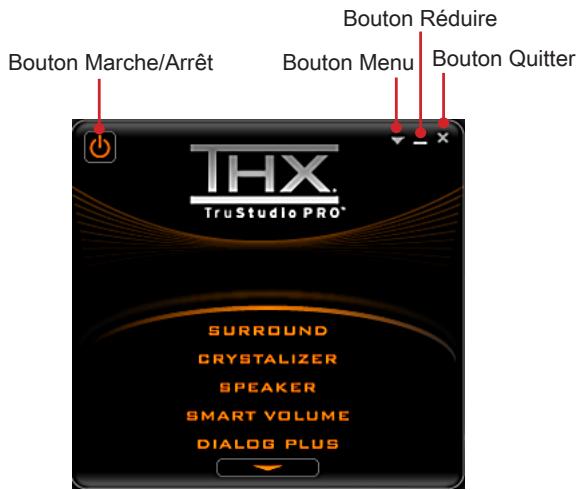

Étape 1. Pour lancer THX TruStudio PRO, ouvrez son panneau de commande à partir de Démarrer -> Programmes -> Creative -> THX TruStudio PRO ou en double-cliquant sur l'icône THX dans la barre d'état du système.

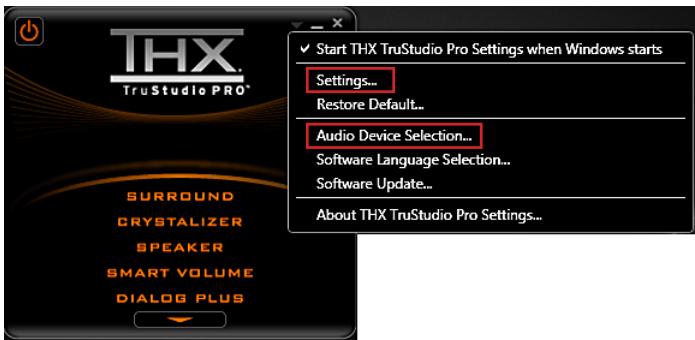

Étape 2. Cliquez sur le bouton Menu. Accédez à Settings (Paramètres) et à Audio Device Selection (Sélection de périphérique audio) pour sélectionner et configurer la source audio voulue pour le traitement du son.

Étape 3. Choisissez l'effet audio dont vous avez besoin et ajustez les valeurs en fonction de vos préférences. THX TruStudio PRO va Traiter les signaux audio spécifiés pour vous apporter des performances audio optimales.

Surround (Environnant) permet de contrôler le niveau d'immersion audio pour la musique, les films et les jeux.

1. Sélectionnez Surround (Environnant).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

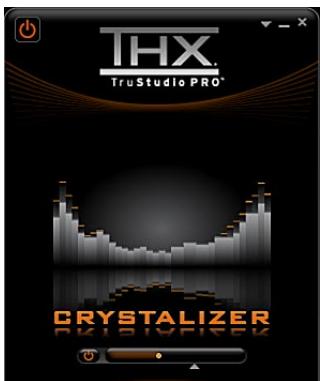

Crystallizer permet d'enrichir la musique et les films pour leur donner un son plus vivant.

1. Sélectionnez Crystalizer.
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

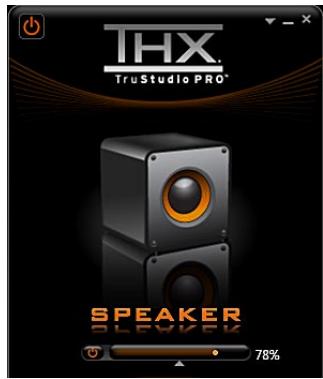

Speaker (Haut-parleur) améliore la qualité du son et les basses de n'importe quel système de hauts-parleurs afin d'apporter une meilleure écoute.

1. Sélectionnez Speaker (Haut-parleur).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

Le bouton coulissant basses est désactivé si vous avez choisi les configurations de hauts-parleurs 5.1 et 7.1.

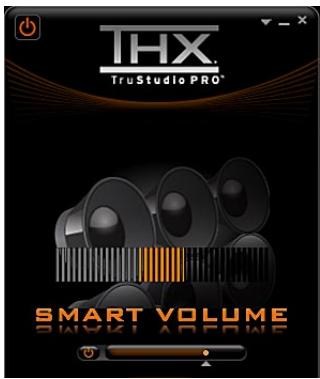

Smart Volume (Volume intelligent) ajuste automatiquement le volume sonore de votre audio afin de réduire les brusques changements de volume.

1. Sélectionnez Smart Volume (Volume intelligent).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

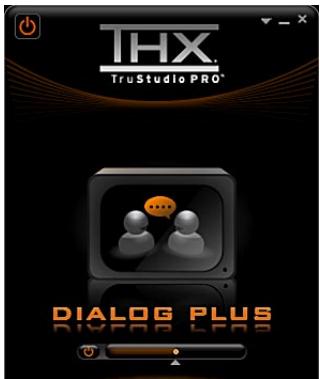

Dialog Plus permet d'enrichir la voix dans les films pour des dialogues plus clairs.

1. Sélectionnez Dialog Plus (Dialogue plus).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio responsable des dialogues.

Bascule mode 2D/3D (uniquement pour les modeles 3D)

Le système est équipé d'un affichage 2D/3D sélectionnable pour apporter des images stéréoscopiques en 3D ou traditionnelles en 2D.

Basculer de mode

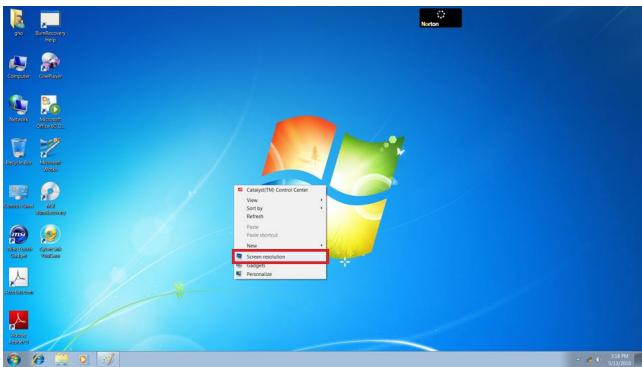

Étape 1. Faites un clic droit sur le bureau de votre ordinateur, puis cliquez sur Screen Resolution (Résolution d'écran).

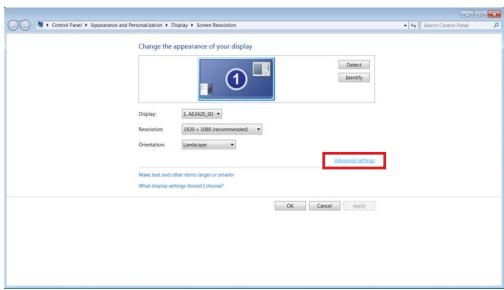

Étape 2. Cliquez sur Advanced Settings (Paramètres avancés) dans la boîte de dialogue Screen Resolution (Résolution d'écran).

Important

• Veuillez noter que les fréquences 100 et 120 Hertz permettent d'activer le mode 3D, tandis que les autres fréquences ne s'appliquent qu'au mode 2D.
• Toutes les illustrations ne sont données qu'à titre de référence et sont susceptibles de varier d'un territoire à l'autre. L'ensemble du contenu est susceptible de modification sans préavis.

Étape 3. Dans la boîte de dialogue des propriétés d'affichage, cliquez sur l'onglet Monitor (Moniteur).

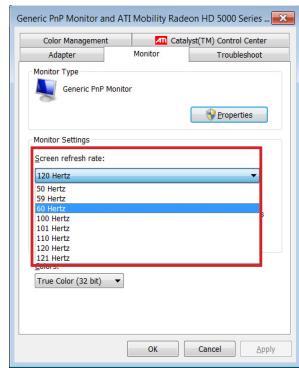

Étape 4. Sélectionnez la fréquence de rafraîchissement voulue dans la liste déroulante. Vous pouvez désirer 120 Hertz pour la visualisation en 3D, ou bien sélectionner 60 Hertz pour un affichage classique en 2D.

Étape 5. Cliquez sur OK pour que la nouvelle fréquence de rafraîchissement prenne effet.

Pour les MODES 2D)

Les menus à l'écran (OSD) vous permettent de régler les options d'affichage du moniteur, comme la luminosité, le contraste, la position et la langue. L'OSD peut être activé à l'aide des boutons qui se trouvent en bas à droite du moniteur.

Étape 1. Appuyez sur le bouton MENU pour afficher le menu OSD principal. Étape 2. Utilisez les touches fléchées droite et gauche pour sélectionner le menu de la fonction désirée et appuyez sur le bouton MENU pour entrer. Étape 3. Utilisez les touches fléchées droite et gauche pour sélectionner ou ajuster les valeurs en fonction de vos préférences personnelles. Une fois les réglages terminés, appuyez sur le bouton Exit pour quitter.

Menu principal

Affichage	Couleur	Réglage OSD
Utilisez ce menu pour個人naliser les réglages de votre moniteur.	Entrez dans ce menu pour ajuster la tempête de couleur et la valeur RGB du moniteur.	Entrez dans ce menu pour régler l'apparance et la valeur de temps arrêt du menu OSD.
DisplayContrastBrightness	ColorTemperature
Vide ModeSignal Info	RGB
Affichage sous-menu	Couleur sous-menu	OSD sous-menu
Contrast50	Color Temperature	LanguagesEnglishBévelopDeutschFrançaisEspañolItalianoFrench
Affichage sous-menu	Couleur sous-menu	OSD sous-menu
Brightness 100	RGB 50 50 50 50	OSD Timeout 115
Wide Mode 16:9 4:3		Color Red Green Blue Transparency 0 Reset Yes No
Signal Info PC Input VER: HS-AE111 MOI

Important

Chaque fois qu'une erreur se produit et entraîne un affichage anormal ou un mauvais fonctionnement du volume, entrez dans le menu OSD et ajustez automatiquement (A) votre moniteur afin de rétablir tous les configurations par défaut pour une performance optimale.

Gestion de l'alimentation

La gestion de l'alimentation des ordinateurs individuels (PC) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d’énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d’inactivité de l’utilisateur.

Gestion de l'alimentation dans les systèmes d'exploitation windows

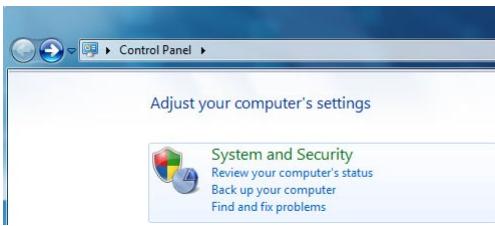

• [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de configuration) > [System and Security] (Système et sécurité).

Puis cliquez sur le lien [Power Options] (Options d'alimentation).

Sélectionnez le mode d'alimentation qui correspond à vos besoins personnels. Vous pouvez aussi ajuster les paramètres en cliquant sur [Change plan settings] (Modifier les paramètres du mode).

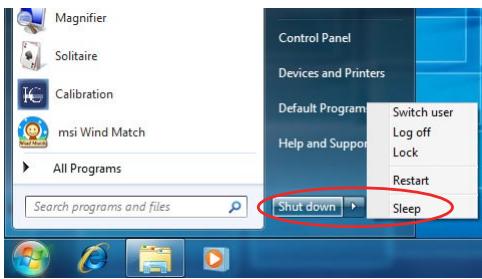

Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de : gérer rapidement et facilement l'alimentation de votre système.

Réveiller le système

L'ordinateur doit être capable de se réveiller du mode économique d'énergie en réponse à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arrêt, souris, clavier.

Astuces pour économiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité. Utilisez les touches du mode veille _n (F_n + Z) pour basculer en mode d'économie d'énergie. - Ajustez les paramètres dans Options énergie dans les systèmes d'exploitation Windows pour optimiser la gestion de l'énergie de votre PC. - Installez un logiciel d'économie d'énergie pour: gérer la consommation d'énergie de votre PC. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

La fonction de récapuration du système n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilisateurs MSI par défaut.

L'utilisation de la fonction de réinitialisation du système peut être motivée par les raisons suivantes :

Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant. Lorsque certaines erreurs affectent le système d'exploitation en cours d'utilisation. Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement. Lorsque vous pouvez installer le système d'exploitation avec d'autres langues intégrées.

Avant d'utiliser la fonction de récapacitation du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports de stockage.

Si la solution qui suit ne vous permet pas de récapaciter votre système, veuillez prendre contact avec votre distributeur/agréé ou votre centre de réparation local pour demander de l'aide.

Récapituler le système avec la touche de raccourci F3

Si le système se trouve confronté à des problèmes non récapécables, il est toujours recommandé d'appuyer d'abord sur la touche de raccourci F3 pour essayer de récapérer votre système avec la partition de récapération du disque dur.

Suivez les instructions ci-dessous pour continuer :

1. Redémarrez le système.
2. Appuyez sur la touche de raccourci F3 au clavier lorsque l'image suivante s'affiche.

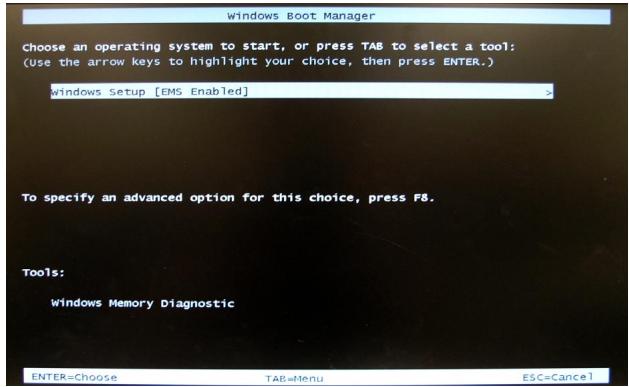

1. Dans le menu du Gestionnaire de démarrage Windows, sélectionnez [Installation de Windows].

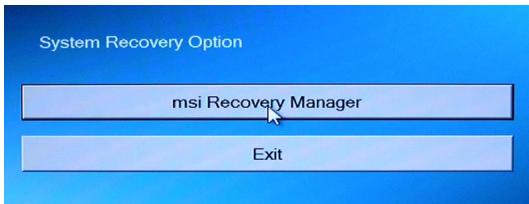

1. Sélectionnez [MSI Recovery Manager] (Gestionnaire de récapération MSI) pour lancer la Fonction de récapération du système, ou bien Sélectionnez [EXIT] (QUIITTER) pour redémarrer le système.

1. La fonction de récupération du système redonne à votre système ses paramètres par défaut. Cliquez sur [OK] pour confirmer.

1. Cliquez sur [OK] pour reconfrimer et pour lancer la fonction de récapération du système. Sinon, cliquez sur [Cancel] (Annuler) pour arrêter.

1. La fonction de récapération du système s'exécute.

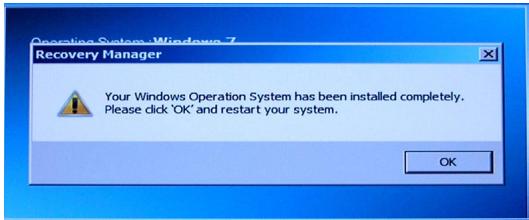

1. Le message suivant indique que la récapération du système a réussi. Cliquez sur [OK] pour redémarrer le système et accéder au système d'exploitation Windows comme d'habitude.

Récapituler le système avec le disque de récupération

Si la reprise touche F3 ne fonctionne pas, essayez de récapérer votre système avec les disquettes de récapération que vous avez préalablement créées.

Suivez les instructions ci-dessous pour continuer :

1. Insérez la disquette de récapération dans le lecteur de disque optique et redémarrez le système.
2. Appuyez sur la touche de raccourci F11 au clavier lorsque l'image suivante s'affiche.

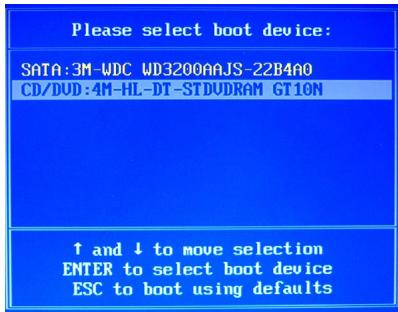

1. Sélectionnez le périphérique [CD/DVD] en tant que périphérique de démarrage et appuyez sur [Entrée] pour confirmer la sélection.

Appuyez sur n'importe quelle touche pour confirmer la sélection lorsque le message suivant s'affiche.

1. Le système d'exploitation Windows commence à charger les fichiers.

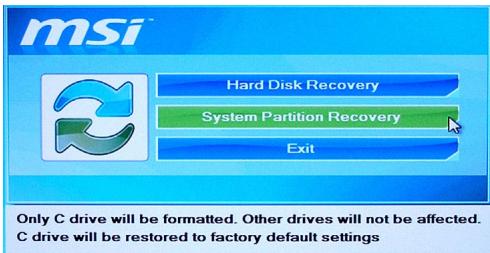

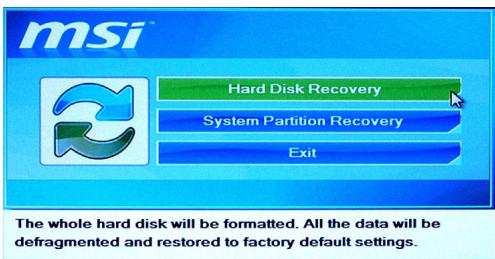

1. Le menu de récupération du système s'affiche. [Hard Disk Recovery] (Récupération du disque dur) formate l'ensemble du disque dur. Toutes les données sur le disque dur sont effacées tandis que tous les paramètres par défaut du fabricant sont restaurés. Sélectionnez [Hard Disk Recovery] (Récupération du disque dur) seulement lorsque votre disque dur est infecté par des virus graves et qu'aucune solution ne peut être trouvée qu'à un nettoyage complet du disque dur.

[System Partition Recovery] (Récupération de la partition système) formate uniquement le lecteur C. Seul le lecteur C est restauré à l'état par défaut du fabricant. Les autres lecteurs ne sont pas touchés. Il est fortement recommandé aux utilisateurs de sélectionner [System Partition Recovery] (Récupération de la partition système) pour restaurer le système.

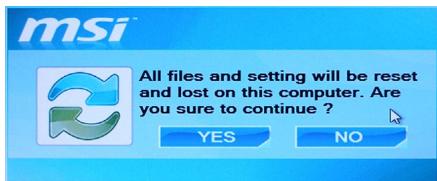

1. La récupération du système formate votre partition de disque dur. Assurez-vous que les données importantes ont été sauvegardées. Cliquez sur [YES] (OUI) pour continuer; cliquez sur [NO] (NON) pour arrêter la récupération du système.

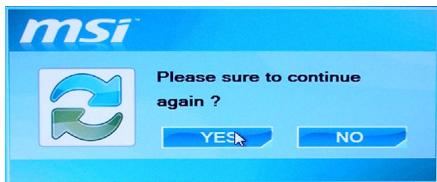

Cliquez sur [YES] (OUI) pour reconfirmer; cliquez sur [NO] (NON) pour arrêter la récapération du système.

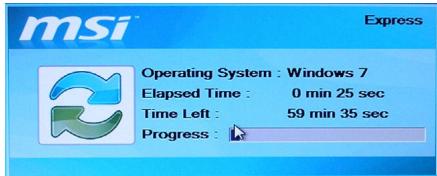

1. N'eteignez PAS le système pendant l'exécution de la fonction de récapération du système, sous peine de provoquer des dégâts inconnus au système.

1. Le message suivant indique que la récapération du système a réussi. Cliquez sur [OK] pour redémarrer le système et accéder au système d'exploitation Windows comme d'habitude.

1. Si le processus de récapération est interrompu ou échoué, veuillez répéter les procédures de récapération depuis le début.
