Type de produit	Ordinateur de bureau
Marque	MSI
Modèle	G52-76231XJ (carte mère 880GMA-E53)
Format de la carte mère	Micro-ATX (24,4 x 24,4 cm)
Chipset	AMD 880G (North Bridge) / AMD SB710 (South Bridge)
Processeurs supportés	AMD Phenom II, Athlon II, Sempron (socket AM3)
HyperTransport	3.0
Mémoire supportée	DDR3 800/1066/1333/1600 (OC) jusqu'à 16 Go, double canal
Connecteurs d'extension	1 PCIe x16, 2 PCIe x1, 1 PCI
Stockage	6x SATA 3 Gb/s (SB710) + 2x SATA 6 Gb/s (Marvell), 1x IDE, 1x FDD
Réseau	Realtek RTL8111E Gigabit Ethernet
Audio	Realtek ALC892, 8 canaux
Connectique arrière	1x S/PDIF optique, 1x PS/2 combo, 1x VGA, 1x DVI-D, 1x HDMI, 1x IEEE 1394, 4x USB 2.0, 2x USB 3.0, 1x RJ45, 6x jack audio
Connecteurs internes	1x parallèle, 3x USB 2.0, 1x IEEE 1394, 1x série, 1x S/PDIF, 1x audio avant, 1x intrusion châssis, 1x CD-In, 1x TPM, 1x interrupteur OC
Alimentation requise	ATX 24 broches + 4 broches CPU
Fonctions d'overclocking	OC Genie Lite, réglage FSB, tension CPU/mémoire, Spread Spectrum, etc.
Fonctions de sécurité	Mot de passe BIOS, détection d'intrusion châssis
Entretien et nettoyage	Dépoussiérage régulier, éviter l'humidité, utiliser un chiffon doux
Pièces détachées et réparabilité	Composants standards (CPU, mémoire, carte graphique, etc.)
Compatibilité système d'exploitation	Windows, Linux (selon pilotes)

FOIRE AUX QUESTIONS - G52-76231XJ MSI

Comment installer le processeur sur la carte mère MSI 880GMA-E53 ?

Assurez-vous que le levier du socket est relevé à 90°, alignez la flèche d'or du CPU avec celle du socket, insérez le CPU sans forcer, puis abaissez le levier. Appliquez de la pâte thermique avant de fixer le ventilateur.

Quelle est la mémoire RAM compatible avec cette carte mère ?

Cette carte mère supporte la mémoire DDR3 800/1066/1333/1600 MHz en mode double canal, jusqu'à 16 Go. Consultez le site MSI pour la liste des modules testés.

Comment effacer le CMOS ?

Mettez le cavalier JBAT1 sur les broches 2-3 pendant quelques secondes (ordinateur éteint), puis remettez-le sur 1-2. Cela réinitialise les paramètres BIOS.

Puis-je utiliser un disque dur SATA 6 Gb/s ?

Oui, les ports SATA7 et SATA8 supportent le SATA 6 Gb/s via le contrôleur Marvell SE9128. Les ports SATA1 à 6 sont en 3 Gb/s.

Comment activer l'overclocking automatique ?

Dans le BIOS, allez dans Cell Menu et activez "OC Genie Lite" ou "Auto OverClock Technology" pour un overclocking automatique. Vous pouvez aussi ajuster manuellement la fréquence FSB.

Que faire si l'ordinateur ne démarre pas après un overclocking ?

Effacez le CMOS en utilisant le cavalier JBAT1 ou retirez la pile bouton pendant 30 secondes. Rechargez les paramètres par défaut.

Comment connecter le panneau avant ?

Utilisez les connecteurs JFP1 et JFP2. Référez-vous au manuel pour le brochage précis (interrupteur, LED, etc.).

Quel type d'alimentation est recommandé ?

Une alimentation ATX standard avec connecteur 24 broches et 4 broches pour le CPU. Une puissance d'au moins 400W est conseillée pour une configuration de base.

Comment mettre à jour le BIOS ?

Utilisez la fonction M-Flash dans le BIOS. Téléchargez le fichier BIOS sur une clé USB formatée en FAT32, puis suivez les instructions à l'écran.

Quels sont les ports USB 3.0 disponibles ?

La carte mère dispose de 2 ports USB 3.0 à l'arrière (bleus) et de connecteurs internes pour ports avant supplémentaires.

MODE D'EMPLOI G52-76231XJ MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ici...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

Компания MSI, заботясь об окружающей среде, напоминает вам, что...

В соответствии с директивой Европейского союза (ЕС) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор. Поэтому производители такого электронного оборудования обязаны принимать его для переработки по окончании срока службы. MSI обязуется соблюдать требование приема продукции, проданной под маркой MSI на территории ЕС, для переработки по окончании срока службы. Вы можете вернуть эти изделия в специализированные пункты приема.

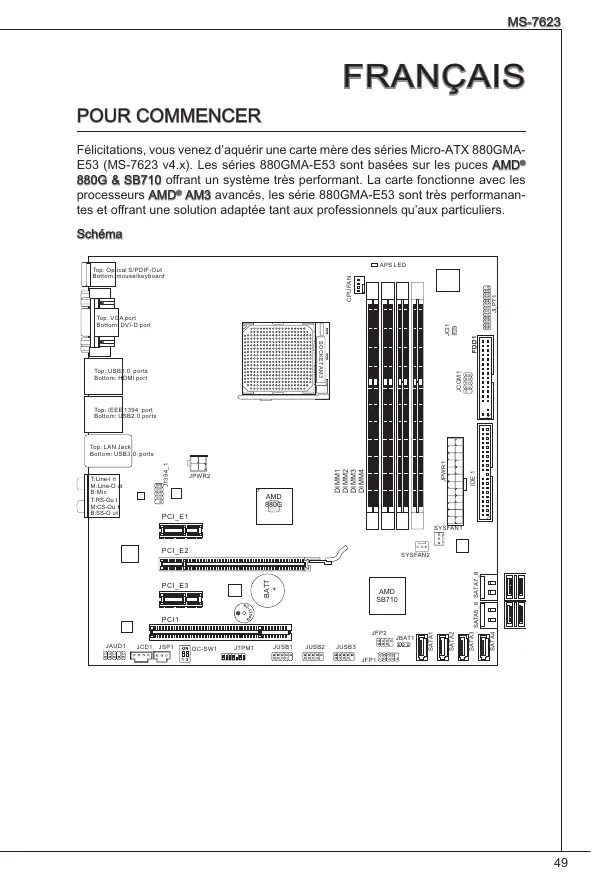

Félicitations, vous venez d'acquérir une carte mère des séries Micro-ATX 880GMA-E53 (MS-7623 v4.x). Les séries 880GMA-E53 sont basées sur les puces AMD® 880G & SB710 offrant un système très performant. La carte fonctionne avec les processeurs AMD® AM3 avancés. Les séries 880GMA-E53 sont très performantes et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

SPÉCIFICATIONS

Processeurs supportés

• Processeurs AMD® Phenom II / Phenom / Athlon II / Athlon / Sempron dans le paquet AM3.

(Pour plus d'informations sur le CPU, veuillez visiter

http://www.msi.com/index.php?func=cpuform2)

HyperTransport

Supporte la technologie HyperTransport (HT) 3.0

Jeu de puces

North Bridge : puce AMD® 880G ; South Bridge : puce AMD SB710

Mémoire supportée

DDR3 800/1066/1333/1600*(OC) SDRAM (16 Go max) - Supporte le mode double canal (Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/100/1000 Fast Ethernet via Realtek® RTL8111E

Audio

Puce intégrée Realtek® ALC892, audio 8 canaux flexible avec détection de prise, conforme aux spécifications Azalia 1.0

IDE

1 port IDE via AMD® SB710, supporte les modes Ultra DMA 33/66/100, PIO et Bus Master

SATA

• 6 ports SATA 3 Gb/s via AMD® SB710 (SATA1~6) ; 2 ports SATA 6 Gb/s via Marvell® SE9128 (SATA7~8)

Disquette

1 port de disquette Supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs

Panneau arrière

• 1 S/PDIF-Out optique
• 1 port souris/clavier PS/2
• 1 port VGA
• 1 port DVI-D
• 1 port HDMI
• 1 port IEEE 1394
• 4 ports USB 2.0
• 2 ports USB 3.0
• 1 prise LAN
• 6 jacks audio flexibles

Connecteurs intégrés

• 1 connecteur parallèle
• 3 connecteurs USB 2.0
• 1 connecteur IEEE 1394
• 1 connecteur de port série
• 1 connecteur SPDIF-Out
• 1 connecteur audio avant
• 1 connecteur Chassis Intrusion
• 1 connecteur CD-In
• 1 connecteur TPM
• 1 interrupteur OC

Emplacements

1 emplacement PCIE x16, 2 emplacements PCIE x1, 1 emplacement PCI, supporte l'interface bus PCI 3.3V/5V

Dimension

Micro-ATX (24.4 cm x 24.4 cm)

Montage

8 trous de montage

(Si vous désirez acheter des accessoires et que vous avez besoin des numéros de pièces, vous pouvez consulter la page web et trouver les détails à l'adresse ci-dessous : http://www.msi.com/index.php)

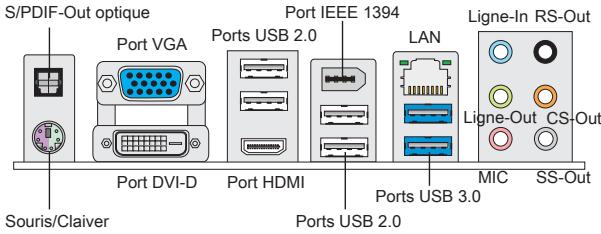

PANNEAU ARRIÈRE

Le panneau arrière fournit les connecteurs ci-dessous :

INSTALLATION DU MATÉRIEL

Installation du CPU et de son ventilateur pour AM3

Quand vous installez votre CPU, assurez-vous qu'il possède un système de refroidissement pour prévenir la surchauffe. N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de la chaleur.

La surface du CPU AM3.

N'oubliez pas d'appliquer un composé de transfert thermique pour une bonne dispersion de la chaleur.

La flèche d'or

Suivez les instructions ci-dessous pour installer correctement le CPU et le ventilateur. Une mauvaise installation endommagera votre CPU et la carte mère.

1. Tirez le levier sur le côté de la douille. Assurez-vous de le lever jusqu'à 90 degrés.
2. Cherchez la flèche d'or du CPU. Elle doit être orientée comme montré sur la photo. Le CPU ne s'installe que dans la position correcte.
3. Si le CPU est correctement installé, les broches sont complètement intégrées dans la douille et elles sont invisibles. Veuillez noter que toute mauvaise installation peut endommager définitivement votre carte mère.
4. Appuyez fermement sur le CPU dans la douille et fermez le levier. Comme le CPU a tendance à bouger lorsque le levier se ferme, il faut le fermer en maintenant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de détention. Installez le levier de fixation et levez-le.
7. Fixez le levier.
8. Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU sur la carte mère.

IMPORTANT

• Les photos de carte mère montrées dans cette partie ne sont que pour une démonstration de l'installation du ventilateur pour Socket AM3 CPU. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un œil sur vos doigts, parce qu'une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et il n'est convenable que dans la bonne orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis poussez-le là-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profondément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne pouvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.
3. Vérifiez manuellement que le module de mémoire soit bien inséré par les clips en plastique situés de chaque côté du module.

IMPORTANT

• En mode Double-Canal, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
• Pour avancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que le connecteur est bien positionné dans le bon sens et que les broches sont alignées. Abaissez alors l'alimentation d'énergie dans le connecteur.

Connecteur d'alimentation ATX 4-pin : JPWR2

Ce connecteur d'alimentation à 4 broches sert à alimenter le processeur.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour garantir la stabilité de la carte mère.

Connecteur de lecteur de disquette : FDD1

Ce connecteur prend en charge les formats 360 Ko, 720 Ko, 1,2 Mo, 1,44 Mo ou 2,88 Mo.

Connecteur IDE : IDE1

Ce connecteur prend en charge les disques durs IDE, les lecteurs de disques optiques et d'autres périphériques IDE.

IMPORTANT

Si vous installez deux périphériques IDE sur le même câble, vous devez configurer le second en mode sélection de câble ou en mode maître/esclave en configurant les cavaliers. Reportez-vous à la documentation des périphériques IDE fournie par les vendeurs pour les instructions de réglage des cavaliers.

Connecteur SATA : SATA1 ~ 8

Ce connecteur est un port d'interface série à haute vitesse. Chaque connecteur peut être relié à un périphérique SATA.

IMPORTANT

Veuillez ne pas tordre le câble SATA à 90 degrés. Cela pourrait l'endommager et entraîner une perte de données lors des transferts.

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1, SYSFAN2

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil positif soit connecté au +12V et que le câble noir soit connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

Connecteur CD-In : JCD1

Ce connecteur est fourni pour une entrée audio externe.

Connecteurs panneau avant : JFP1, JFP2

Ces connecteurs servent aux connexions électriques des commutateurs et des LED. Le JFP1 est compatible avec le guide de conception Intel® Front Panel I/O Connectivity Design Guide.

Connecteur de port série : JCOM1

Le port série est un port de communication à haute vitesse de type 16550A, qui envoie/reçoit 16 octets en FIFO. Vous pouvez y attacher un périphérique série.

Connecteur audio avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec le guide de conception Intel® Front Panel I/O Connectivity Design Guide.

Connecteurs USB avant : JUSB1, JUSB2, JUSB3

Ces connecteurs, compatibles avec le guide de conception Intel® I/O Connectivity Design Guide, sont idéaux pour connecter des périphériques USB à interface haute vitesse tels que disques durs USB, appareils photo numériques, lecteurs MP3, imprimantes, modems, etc.

Connecteur de module TPM : JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de la plateforme de sécurité TPM pour plus de détails et d'utilisations.

Connecteur châssis intrusion : JCI1

Ce connecteur est connecté à un câble châssis intrusion switch. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'enregistrement.

Connecteur de port parallèle : JLPT1

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

Connecteur IEEE1394 : J1394_1

Ce connecteur vous permet de relier un appareil IEEE1394 via un support en option IEEE1394.

Cavalier d'effacement CMOS : JBAT1

La RAM CMOS intégrée reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec la RAM CMOS, le système peut automatiquement amorcer l'OS chaque fois qu'il est allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les broches 2-3 lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2. Évitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

Interrupteur du FSB d'overclocking : OC_SW1

Vous pouvez overclocker le FSB afin d'augmenter la fréquence du processeur en changeant l'interrupteur. Suivez les instructions suivantes pour régler le FSB.

Défaut

Augmenter la vitesse d'horloge du CPU de 10%

Augmenter la vitesse d'horloge du CPU de 15 %

LED1

Augmenter la vitesse d'horloge du CPU de 20 %

IMPORTANT

• Veuillez vous assurer d'éteindre le système avant de régler l'interrupteur.
• L'overclocking du matériel peut entraîner une instabilité ou un crash pendant le démarrage, et veillez à remettre l'interrupteur par défaut.

Indicateur de statut LED APS : LED1

Les LED APS (Active Phase Switching) indiquent le mode actuel d'alimentation du CPU. Suivez les instructions ci-dessus pour le réglage.

Allumé	Le LED s'allume lorsque le CPU est au mode de phase 3.
Eteint	Le LED s'eteint lorsque le CPU est au mode de phase 1.

Emplacement PCIE

L'emplacement PCIE supporte la carte d'extension d'interface PCIE.

Emplacement PCIE x16

Emplacement PCIE x1

Emplacement PCI

Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

IMPORTANT

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins du bus PCI comme suit :

Ordre Emplacement	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous apparaît à l'écran, appuyez sur <DEL> pour accéder au Setup (Réglage).

(Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant simultanément la combinaison des touches , , et .

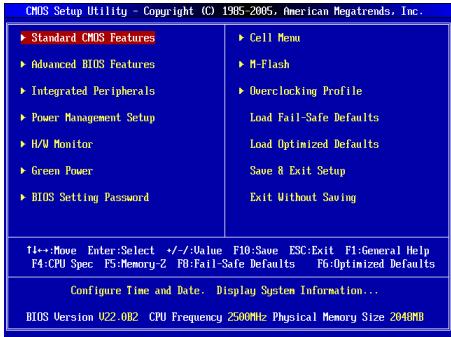

Page Principale

Standard CMOS Features

Utilisez ce menu pour paramétrer des éléments standards du BIOS tel que l'heure, la date, etc.

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur et de l'alarme du système.

Green Power (en option)

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier votre configuration pour le contrôle de fréquence/voltage.

M-Flash

Utilisez ce menu pour lire/flasher le BIOS depuis un lecteur de stockage (format FAT/FAT32 uniquement).

Utilisez ce menu pour conserver/charger vos réglages à/de CMOS pour le BIOS.

Load Fail-Safe Defaults

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour une performance optimale.

Save & Exit Setup

Réglage pour enregistrer les modifications à CMOS et quitter.

Quitter sans enregistrer

Réglage pour abandonner les modifications et quitter.

Menu Cell

Ces articles affichent les horloges actuelles des vitesses du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

Spécifications du CPU

Appuyez sur Entrée pour entrer dans le sous-menu, qui affiche les informations du CPU installé.

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu affiche les technologies supportées par le CPU installé.

Fonctionnalités du CPU

Appuyez sur Entrée pour entrer dans le sous-menu :

AMD Cool'n'Quiet

Cette technologie Cool'n'Quiet peut efficacement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

Support C1E

Activez cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Tous les processeurs ne supportent pas l'état d'arrêt amélioré (C1E).

Support SVM

Cet article vous permet d'activer/désactiver la technologie AMD SVM (Secure Virtual Machine).

AMD Cool'n'Quiet

Cette technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E Support

Activer cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Tous les processeurs ne supportent pas l'Enhanced Halt state (C1E).

IMPORTANT

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle fonctionnera correctement, il est nécessaire de confirmer deux points :

• Dans les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet et mettez-le sur 'Enabled'.
• Entrez dans Windows, choisissez [Start] -> [Settings] -> [Control Panel] -> [Power Options]. Dans Power Options Properties, choisissez Minimal Power Management sous Power schemes.

Cet article vous permet d'ajuster la fréquence du FSB du CPU (en MHz).

OC Stepping

Cet article est activé après que vous régliez la fréquence d'overclocking dans le "Adjust CPU Base Frequency (MHz)". Et les articles suivants apparaissent. Cet article aide le système à overclocker étape par étape après l'initialisation du système.

Cet article sert à régler l'horloge de base initiale. Le système démarre avec l'horloge de base initiale, et commence à overclocker de l'horloge de base initiale jusqu'à celle que vous réglez dans le "Adjust CPU Base Frequency (MHz)" étape par étape.

OC Step

Cet article règle la quantité d'étapes pour l'overclocking de l'horloge de base.

OC Step Count Timer

Cet article sert à régler le buffer time pour chaque étape.

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplicateur du CPU (ratio). Il est disponible uniquement si le processeur prend en charge cette fonction.

Affiche la fréquence ajustée du CPU. Lecture seule.

Adjust CPU-NB Ratio

Cet article sert à ajuster le ratio CPU-NB.

Affiche la fréquence ajustée du CPU-NB. Lecture seule.

Unlock CPU Core

Cet article vous permet de déverrouiller les cœurs supplémentaires. Vous pouvez le mettre sur [Enabled] puis régler Advanced Clock Calibration sur [Auto] pour activer les cœurs du processeur.

Cet article est utilisé pour l'overclocking. Le mettre sur [Enabled] vous permet de régler le CPU Ratio plus haut. Il est disponible uniquement si le processeur prend en charge cette fonction.

CPU Core Control

Cet article sert à contrôler le nombre de cœurs du CPU. Lorsqu'il est réglé sur [Auto], le CPU fonctionne avec le nombre de cœurs par défaut, et lorsqu'il est réglé sur [Manual], vous pouvez activer/désactiver des cœurs spécifiques du CPU.

Core 1/2/3/4

Ces articles permettent d'activer/désactiver les cœurs 1/2/3/4.

OC Genie Lite

La mise en [Enabled] de cet article permet au système de détecter l'horloge du FSB maximum et d'overclocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins élevée pour y réussir.

Onboard VGA Core OverClock

Cet article vous permet d'activer ou de désactiver la capacité d'overclocking du VGA intégré.

Cet article vous permet d'ajuster la fréquence du cœur du VGA intégré.

Auto OverClock Technology

La mise en [Max FSB] permet au système de détecter l'horloge du FSB maximum et d'overclocker automatiquement. Si l'overclocking échoue, vous pouvez essayer de baisser l'horloge du FSB pour réussir à l'overclocker.

Memory-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1~4 Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire supportée.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Le timing DRAM est contrôlé par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" qui sera déterminé par le BIOS basé sur les configurations du SPD. La mise en [Manual] vous permet de configurer les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" manuellement.

FSB/DRAM Ratio

Cet article vous permet de régler le ratio du FSB/DRAM.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

HT Link Control

Appuyez sur pour entrer dans le sous-menu.

Ces articles vous permettent de régler la largeur du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement la largeur du HT link.

HT Link Speed

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement la vitesse HT link.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

Auto Disable DRAM/PCI Frequency

Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l'interface électromagnétique (EMI).

CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)

Ces articles servent à ajuster le voltage du CPU, de la mémoire et de la puce.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions. Si vous n'avez pas de problème d'EMI, laissez-le sur Disabled qui vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Enabled pour la réduction EMI. N'oubliez pas de désactiver cette fonction si vous pouvez faire de l'overclocking, parce que la moindre modification peut entraîner une accélération temporaire d'horloge et ainsi votre processeur overclocké se verrouillera.

IMPORTANT

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs par défaut fournies par le fabricant de la carte pour une performance stable.

ALLEMAND

INTRODUCTION

Appuyez sur DEL pour entrer dans SETUP

Si le message disparaît et que vous n'avez pas eu le temps d'appuyer sur la touche, redémarrez le système, remettez l'alimentation en marche, ou appuyez sur le bouton RESET. Vous pouvez également redémarrer le système en appuyant simultanément sur les touches Ctrl, Alt et Suppr.
