MODE D'EMPLOI G52-76151X4 MSI

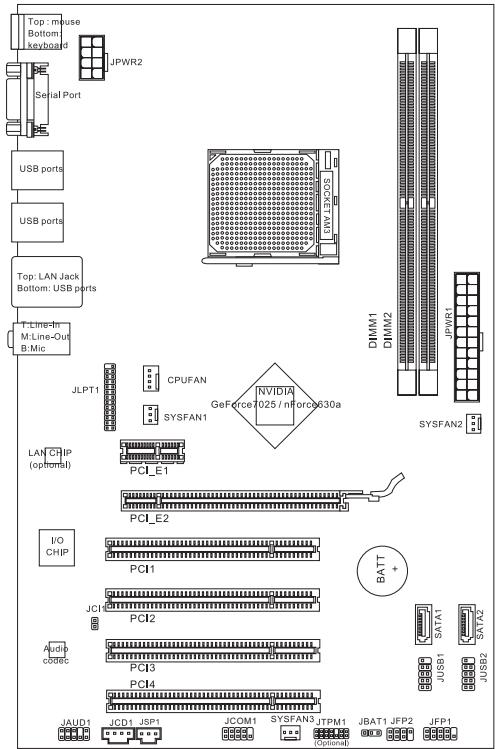

MS-7615 françAIS Pour commencer Félicitations, vous venez d’aquérir une carte mère des séries ATX NF725-C35/ NF725-C21 (MS-7615 v2.x). Les séries NF725-C35/ NF725-C21 sont basées sur les puces NVIDIA® GeForce 7025/ nForce 630a offrant un système très performant. La carte fonctionne avec les processeurs AMD® AM3 avancés, les séries NF725-C35/ NF725-C21 sont très performanantes et offrant une solution adaptée tant aux professionnels qu’aux particuliers. Schéma JCOM1

SPéCIFICATIONS Processeurs Supportés ■ Supporte AMD® Phenom™ II, Phenom™, Athlon™ II, Athlon™ et Sempron™ processeurs dans le paquet AM3 (Pour plus d’informations sur le CPU, veuillez visiter http://www.msi.com/index.php?func=cpuform2) HyperTransport ■ Hyper Transport 2.0 supporte la vitesse jusqu’à 1GHz Jeu de puces ■ Puces NVIDIA® GeForce7025 / nForce630a Mémoire supportée ■ DDR3 1600/ 1066/ 800 SDRAM (total Max. 8GB) ■ 2 DDR3 DIMMs (240pin/ 1.5V) *(Pour plus d’informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport) LAN ■ Supporte LAN 10/ 100/ 1000 Fast Ethernet par Realtek® RTL8111E (pour NF725-C35) ■ Supporte LAN 10/ 100 Fast Ethernet par Realtek® RTL8105E (pour NF725C21) Audio ■ Puces intégrées par Realtek® ALC887 ■ Supporte 7.1 canaux audio out ■ Conforme aux spécifications Azalia 1.0 SATA ■ 2 ports SATA 3Gb/s Connecteurs ■ Panneau arrière ‑ 1 port souris PS/2 ‑ 1 port clavier PS/2 ‑ 1 port sérial ‑ 6 ports USB 2.0 ‑ 1 prise LAN jack ‑ 3 prises audio flexibles ■ Connecteurs intégrés ‑ 2 connecteurs USB 2.0 ‑ 1 connecteur Châssis Intrusion ‑ 1 connecteur CD-In ‑ 1 connecteur S/PDIF-Out ‑ 1 connecteur audio avant ‑ 1 connecteur TPM (en option) ‑ 1 connecteur de port sérial ‑ 1 connecteur de port parallèle ‑ 1 connecteur d’alimentation du ventilateur de CPU ‑ 2 connecteurs d’alimentation du ventilateur de système

MS-7615 Emplacements ■ 1 emplacement PCIE x16 ■ 1 emplacement PCIE x1 ■ 4 emplacements PCI, supportent l’Interface bus PCI 3.3V/ 5V Dimension ■ ATX (30.5 cm X 19.0 cm) Montage ■ 6 trous de montage Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous http://www.msi.com/index.php

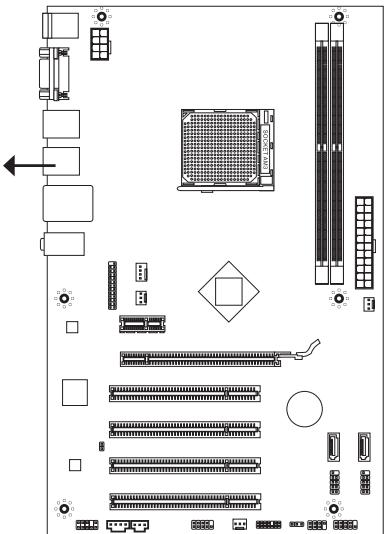

Trous taraudés Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés sont montrée dans la figure cidessous. Face vers l’arrière, position pour la protège Entré/ Sortie du châssis. Trous taraudés Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis et puis de fixer la carte à travers les trous taraudés sur le support. Important

• Pour prévenir les endommages à la carte mère, il est interdit de mettre toutes sorte de contact entre le circuit et le châssis ou de mettre un support inutile sur le châssis.
• Veuillez vous assurer qu’il n’y a pas de composant en métal mis dans la carte ou le châssis qui entraînerait un court circuit à la cartre mère.

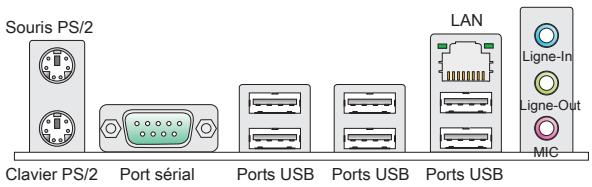

MS-7615 Panneau arrière Le panneau arrière dispose les connecteurs suivants : LAN Souris PS/2 Ligne-In Ligne-Out Clavier PS/2 Port sérial Ports USB Ports USB Ports USB MIC Installation du matériel Ce chapitre vous indique comment installer le CPU, les modules de mémoire, les carte d’extension et comment installer les cavaliers sur la carte. Il explique également commen connecter les périphériques tels que la souris, le clavier, etc. Lors de l’installation du matériel, veuillez suivre les instructions de montage pour éviter d’endommager quoi que ce soit. Intallation du CPU et le ventilateur pour AM3 Quand vous installez votre CPU, assurez-vous que le CPU possède d’un système de refroidissement pour prévenir le surchauffe. Néanmoins, n’oubliez pas d’appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur. Suivez les étapes ci-dessous pour installer le CPU et le ventilateur correctement. Une mauvaise installation peut endommager votre CPU et carte mère.

Tirez le levier de côté de la douille. Assurez-vous de le lever jusqu’à 90-degrés.

Cherchez la flèche d’or du CPU. Elle doit désigner comme montré dans le photot. Le CPU ne s’y installe que dans le position correcte.

Si le CPU est correctement installé, les pins sont complètement intégrés dans la douille et ils sont invisibles. Veuillez noter que toute fausse installation peut endommager en permanence votre carte mère.

Appuyez sur le CPU fermement dans la douille et fermez le levier. Vue que le CPU a une tendance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu’il soit correctement et complètement intégré dans la douille.

Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d’abord.

Puis appuyez sur l’autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixe et levez-le.

Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU à la carte mère. Important

• Les photos de carte mère montrées dans cette partie ne sont que pour une démonstration de l’installation du ventilateur pour Socket AM3 CPUs. L’apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un oeil sur vos doigts, parce qu’une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

MS-7615 Installation des Modules de Mémoire . Le module de mémoire ne possède qu’une seule encoche au centre et qu’il n’est convenable que dans la correcte orientation.

Insérez le module de mémoire verticalement dans le slot DIMM. Puis poussez-le là-dedans jusqu’à ce que le doigt d’or sur le module de mémoire soit profondément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne opuvez presque pas voir le doigt d’or si le module de mémoire est correctement inséré dans le slot DIMM.

Les clips en plastique situés de chaque côté du slot DIMM se ferment automatiquement. Volt Encoche Important

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• Au mode Dual-Channel, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
• Pour lancer avec succès votre ordinateur, insérez tout d’abord les modules de mémoire DIMM1.

Connecteur d’alimentation ATX 24-pin : JPWR1 Ce connecteur vous permet de connecter l’alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l’alimentation d’énergie dans le connteur.

Connecteur d’alimentation ATX 8-pin : JPWR2 Ce connecteur d’alimentation de 12V sert à alimenter le CPU.

Important Assurez-vous que tous les connecteurs sont reliés à l’alimentation ATX pour assurer une stabilité de la carte mère. Connecteur Sérial ATA : SATA1/ 2 Ce connecteur est un port d’Interface de haute vitesse Sérial ATA. Chaque connecteur peut se connecter à un dispositif Sérial ATA. Important Veuillez ne pas tordre le câble Sérial ATA à 90-degrés. Cela pourrait l’endommager et entrainer la perte de données lors des phases de transfert de celles-ci.

MS-7615 Connecteurs d’alimentation du ventilateur : CPUFAN, SYSFAN1~3 Les connecteurs d’alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +12V; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPU. CPUFAN SYSFAN1~3

Connecteur S/PDIF-Out : JSP1 Ce connecteur sert à connecter l’Interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission numérique audio.

u F ro DI .G P 1 .S CC 2 .V

Connecteur CD-In : JCD1 Ce connecteur est fournit pour un audio externe d’entrer.

Connecteur Audio Panneau avant : JAUD1 Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

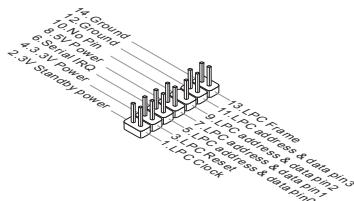

Connecteur USB avant : JUSB1/ JUSB2 Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d’Interface de haute vitesse tel que USB HDD, caméra numérique, lecteur MP3, imprimants modems et etc. Connecteur de Module TPM : JTPM1 (en option) Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de TPM plate-forme de sécurité pour plus de détails et d’utilisations.

MS-7615 Connecteur châssis Intrusion : JCI1 Ce connecteur est connecté à un câble châssis Instrusion switch. Si le châssis est ouvert, l’interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer dans le BIOS et désactiver le record.

Connecteurs Panneau avant : JFP1, JFP2 Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible ave Intel® Front Panel I/O Connectivity Design Guide.

JFP1 ake Connecteur de port Sérial : JCOM1 Le port sérial est un port de communication de haute vitesse de 16550A qui envoie /reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérial.

Connecteur de port parallèle : JLPT1 Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d’imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

Cavalier d’effacement CMOS : JBAT1 Le CMOS RAM intégré reçoit une alimentation d’une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcer OS chaque fois qu’il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données. JBAT1

Conserver les données

Effacer les données Important Vous pouvez effacer le CMOS en positionnant les 2-3 pin lorsque le PC n’est pas allumé. Puis il faut remettre le cavalier en position 1-2 pin. Evitez surtout d’effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

MS-7615 Emplacement PCI Express L’emplacement PCIE supporte la carte d’extension d’Interface PCIE interface. L’emplacement PCIE x16 L’emplacement PCIE x1 Emplacement PCI L’emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB, et d’autre cartes ajoutées qui sont compatibles avec les spécifications de PCI. Important Lorsque vous ajoutez ou retirez une carte d’extension, assurez-vous que le PC n’est pas relié au secteur. Lisez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d’extension, tels que cavaliers, commutateurs ou la configuration du BIOS. Chemins de revendication d’interruption de PCI IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d’interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant : Ordre

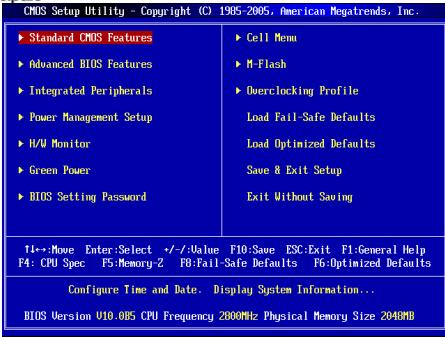

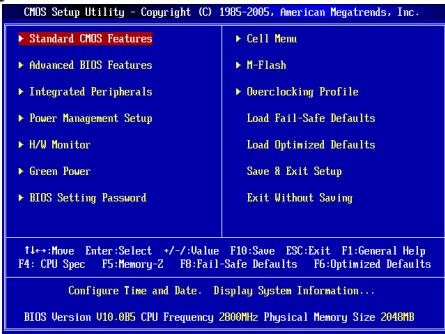

Réglage bios Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l’écran, appuyez sur <DEL> pour accéder au Setup (Réglage). Press DEL to enter SETUP (Appuyez sur DEL pour accéder au SETUP) Si le message disparaît avant que vous n’ayez appuyé sur la touche, redémarrez le PC avec l’aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémultanément la combinaison des touches <Ctrl>, <Alt>, and <Delete>. Page Principale Standard CMOS Features Utilisez ce menu pour paramètrer des éléments standards du BIOS tel que l’heure, la date etc.. Advanced BIOS Features Utilisez ce menu pour régler les articles des fonctions avancées spécifiques. Integrated Peripherals Utilisez ce menu pour spécifier vos réglages des périphériques intégrés. Power Management Setup Utilisez ce menu pour spécifier vos réglages pour la gestion d’alimentation. H/W Monitor Cette entrée montre les statuts du CPU, du ventilateur, et de l’alarme du système. Green Power Utilisez ce menu pour spécifier la phase d’énergie.

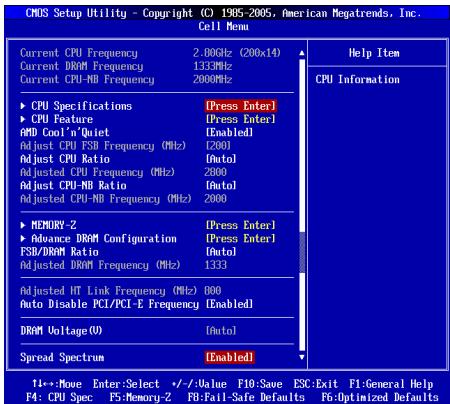

MS-7615 BIOS Setting Password Utilisez ce menu pour entrer un mot de passe pour le BIOS. Cell Menu Utilisez ce menu pour spécifier votre configuration pour le contrôleur de fréquence/ voltage. M-Flash Utiliser ce menu pour lire / flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement). Overclocking Profile Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour BIOS. Load Fail-Safe Defaults Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l’opération du système. Load Optimized Defaults Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour meilleure performance opération. Save & Exit Setup Réglage d’enregistrer les modifications à CMOS et de quitter. Exit Without Saving Réglage d’abandonner les modifications et de quitter. Cell Menu

Current CPU/ DRAM/ CPU-NB Frequency Il montre la fréquence actuelle de CPU/ Mémoire. Lecture uniquement. CPU Specifications Appuyez sur <Enter> pour entrer dans le sous-menu, qui montre l’information du CPU installé. CPU Technology Support Appuyez sur <Enter> pour entrer dans le sous-menu, qui montre les technologies supportées par le CPU installé. CPU Feature Appuyez sur <Enter> pour entrer dans le sous-menu. AMD Cool’n’Quiet Cette Technologie Cool’n’Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d’alimentation. SVM Support Cet article vous permet d’activer/ désactiver SVM. AMD Cool’n’Quiet Cette Technologie Cool’n’Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d’alimentation. Important Afin d’assurer que la fonction Cool’n’Quiet est activée et qu’elle marchera correctement il est nécessaire de confirmer doublement que :

• Fonctionnez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool’n’Quiet, mettez celui-là en “Enabled”.
• Entrez dans Windows, choisissez [Start]-> [Settings]-> [Control Panel]-> [Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes. Adjust CPU FSB Frequency (MHz) Cet article vous permet d’ajuster la fréquence du FSB du CPU (en MHz). Adjust CPU Ratio Cet article vous permet d’ajuster le multiplieur d’horloge du CPU (ratio). Il est disponible seulement quand le processeur supporte la fonction. Adjusted CPU Frequency (MHz) Il montre la fréquence ajustée du CPU (FSB x Ratio). Lecture uniquement. Adjust CPU-NB Ratio Cet article sert à ajuster le multiplieur d’horloge de CPU-NB (ratio).

MS-7615 Adjusted CPU-NB Frequency (MHz) Il montre la fréquence ajustée du CPU-NB. Lecture uniquement. MEMORY-Z Appuyez sur <Enter> pour entrer dans le sous-menu. DIMM1~2 Memory SPD Information Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu affiche l’information de la mémoire supportée. Advance DRAM Configuration Appuyez sur <Enter> pour entrer dans le sous-menu. DRAM Timing Mode Ce domaine possède la capacité de détecter automatiquement le DRAM timing lorsqu’il est mis en [Auto]. 1T/2T Memory Timing Lorsque le DRAM Timing Mode est mise en [Manual], ce domaine est ajustable. Cet article contrôle le taux d’ordre de SDRAM. La sélection en [1T] fait fonctionner en taux de 1 cycle d’horloge au contrôleur du signaux du DRAM. La sélection en [2T] fait fonctionner en taux de 2 cycles d’horloge au contrôleur du signaux du DRAM. DCT Unganged Mode Cette fonction sert à intégrer deux 64-bit DCTs dans un interface de 128-bit. FSB/DRAM Ratio Cet article vous permet d’ajuster le ratio du FSB à la mémoire. Adjusted DRAM Frequency (MHz) Il montre la fréquence ajustée de la mémoire. Lecture uniquement. Adjusted HT Link Frequency (MHz) Il montre la fréquence ajustée du HT Link. Lecture uniquement. Auto Disable PCI/PCI-E Frequency Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l’interface électromagnétique (EMI). DRAM Voltage (V) Ces articles servent à ajuster le voltage de la mémoire.

Spread Spectrum Lorsque le générateur d’horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impultions pour que les spikes des impultions sont réduits au courbes plus plates. Important

• Si vous n’avez pas de problème d’EMI, laissez l’option sur [Disable], ceci vous permet d’avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.

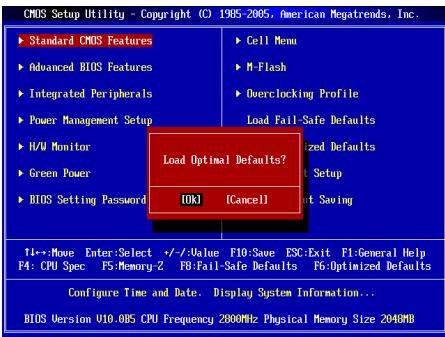

• N’oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d’overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l’horloge qui verrouillera votre processeur overclocké. Load Optimized Defaults Vous pouvez charger les valeurs de défaut fournites par la manufacture de carte pour une performance stable.
