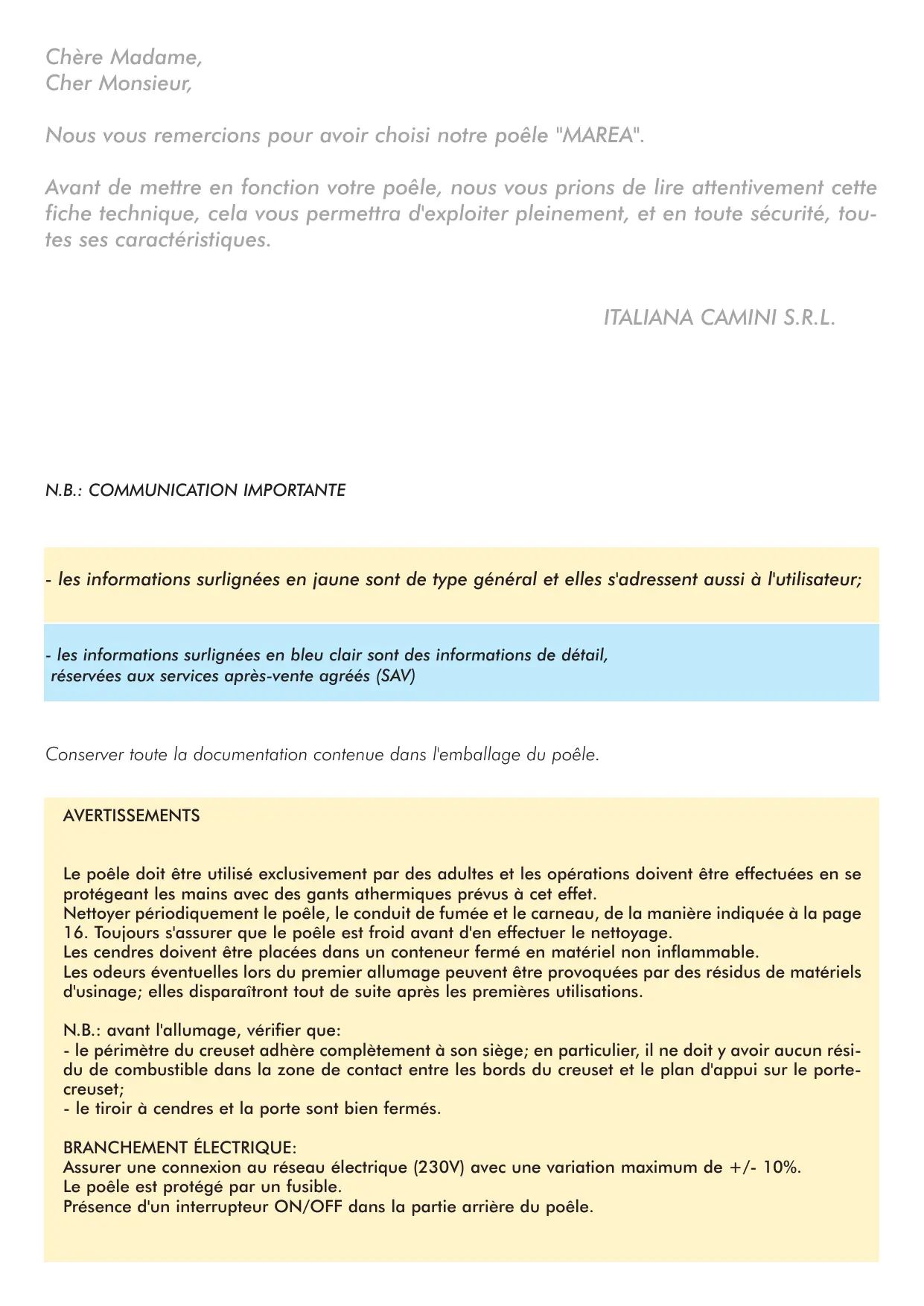

Nettoyer périodiquement le poêle, le conduit de fumée et le carneau, de la manière indiquée à la page 16. Toujours s'assurer que le poêle est froid avant d'en effectuer le nettoyage. Les cendres doivent être placées dans un conteneur fermé en matériel non inflammable. Les odeurs éventuelles lors du premier allumage peuvent être provoquées par des résidus de matériels d'usinage; elles disparaîtront tout de suite après les premières utilisations. N.B.: avant l'allumage, vérifier que: - le périmètre du creuset adhère complètement à son siège; en particulier, il ne doit y avoir aucun résidu de combustible dans la zone de contact entre les bords du creuset et le plan d'appui sur le portecreuset; - le tiroir à cendres et la porte sont bien fermés. BRANCHEMENT ÉLECTRIQUE: Assurer une connexion au réseau électrique (230V) avec une variation maximum de +/- 10%. Le poêle est protégé par un fusible. Présence d'un interrupteur ON/OFF dans la partie arrière du poêle.

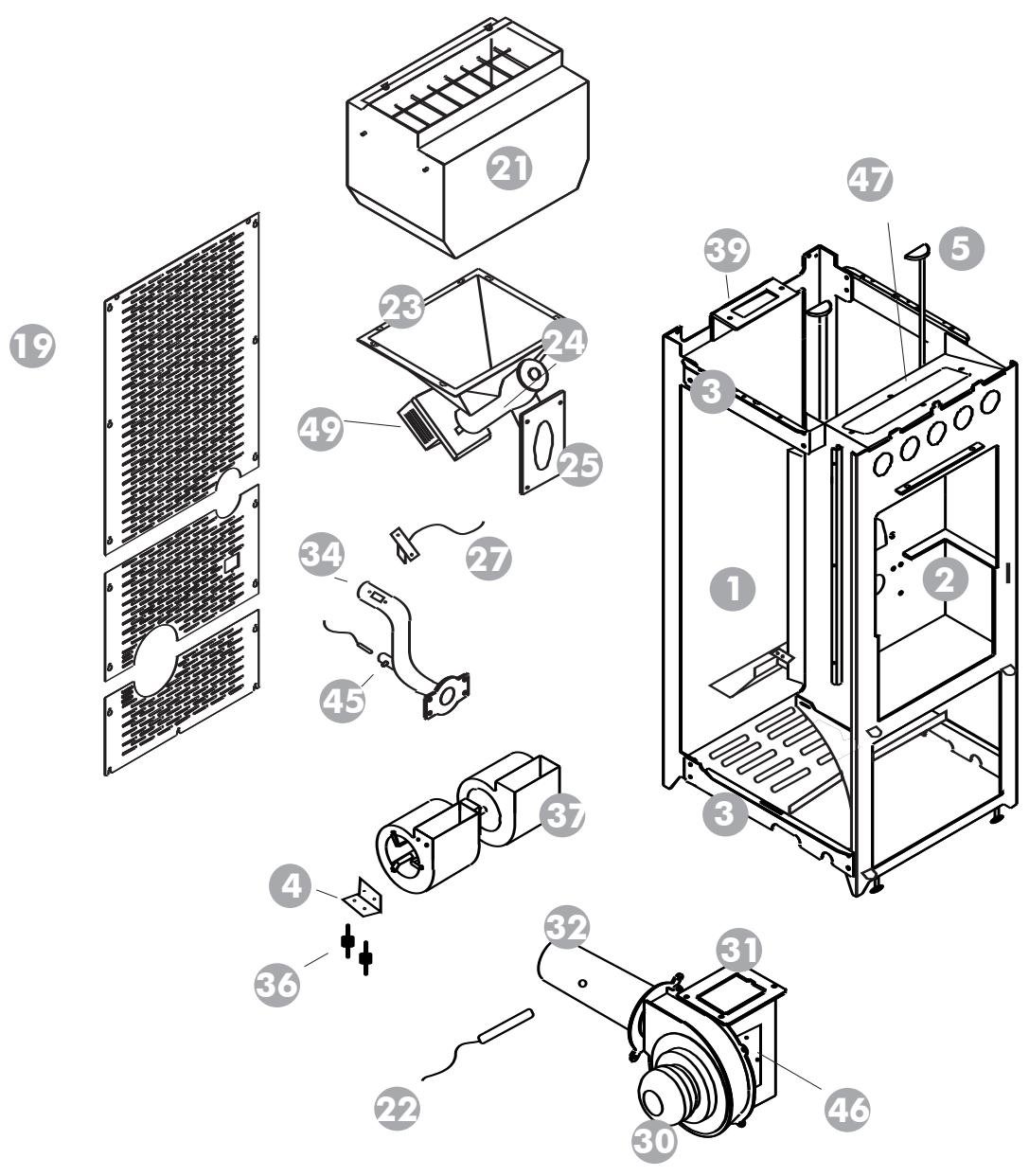

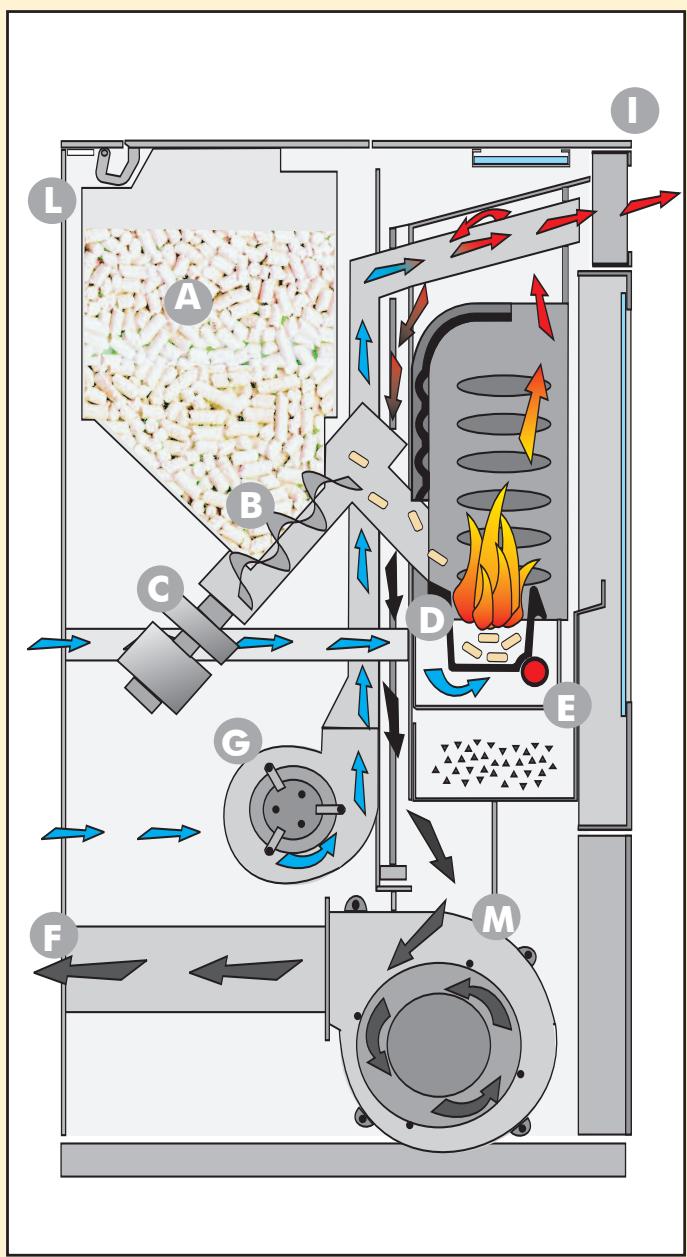

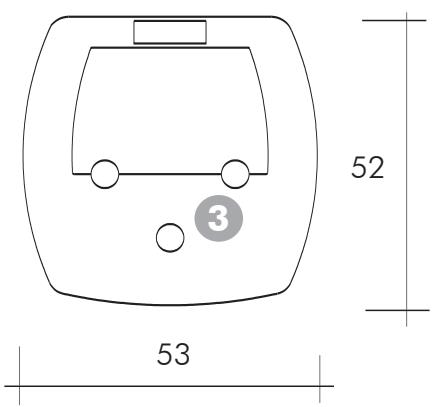

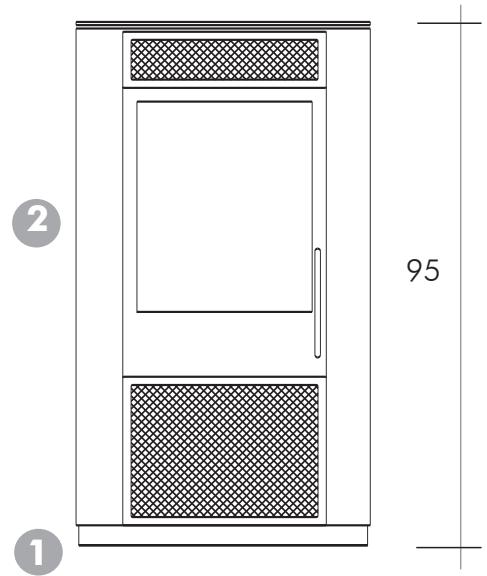

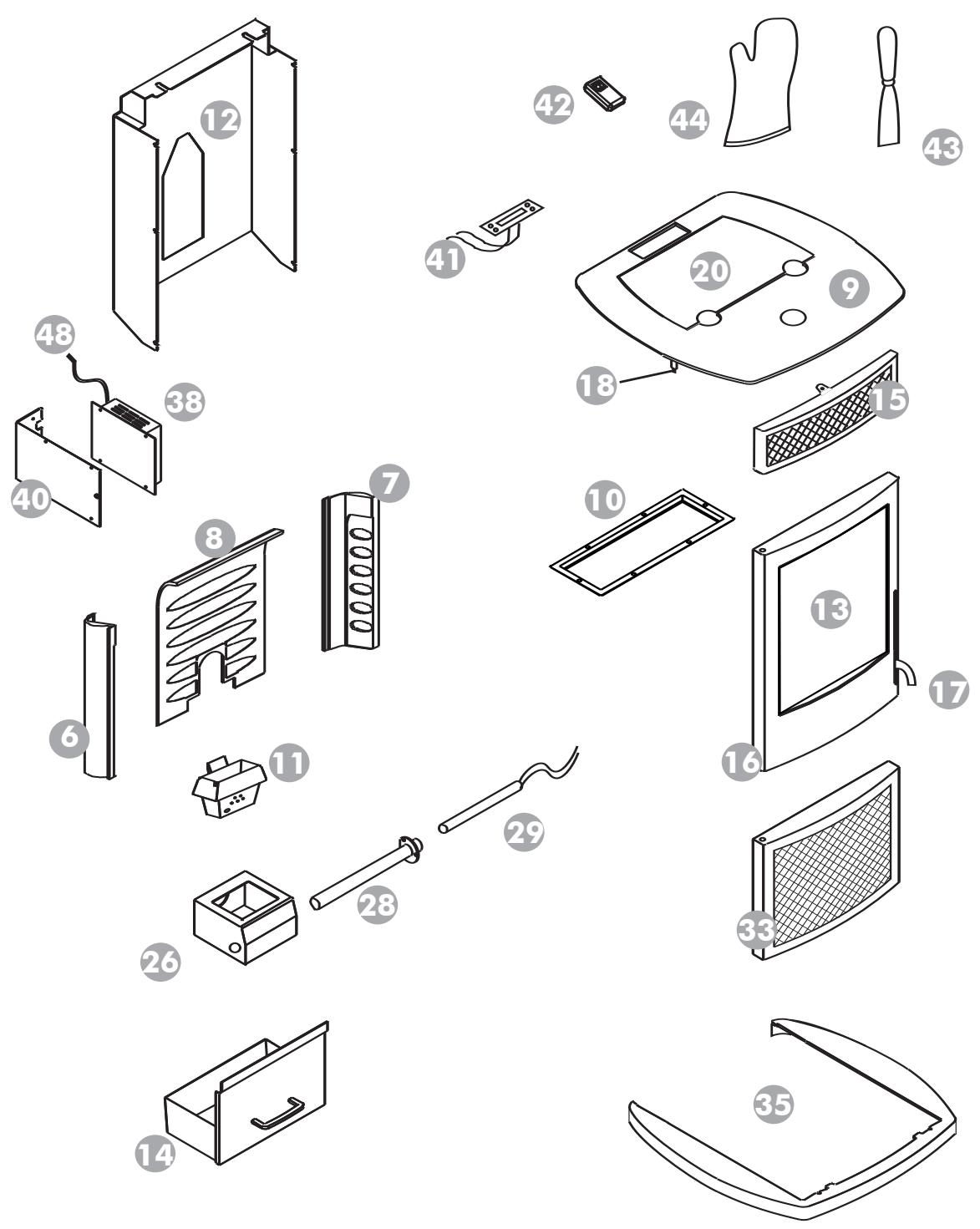

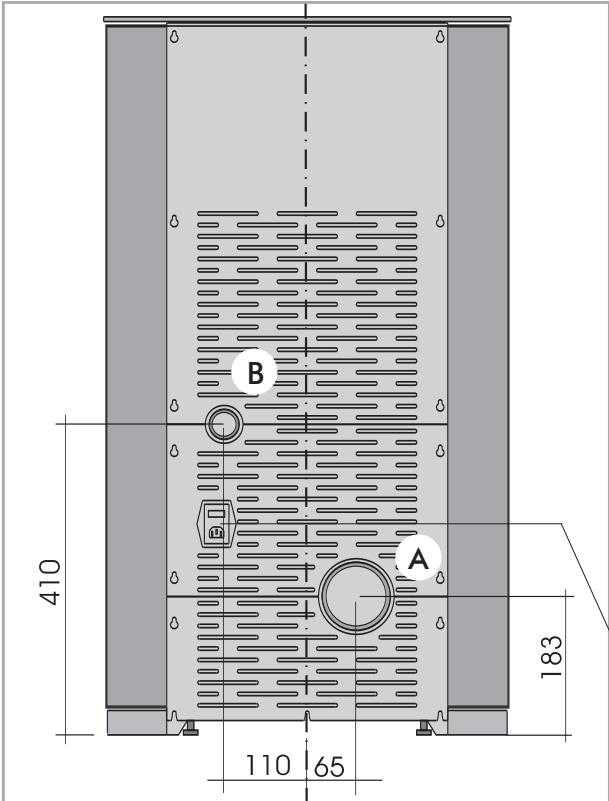

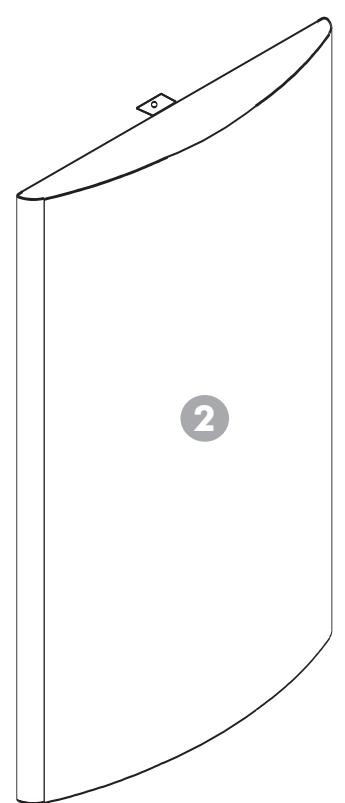

Les poêles sont réalisés avec une structure en acier verni contenant un foyer en fonte, matériau résistant aux hautes températures. L'évacuation des fumées s'effectue par la partie arrière, en bas, au moyen d'un moteur d'extraction qui les évacue horizontalement. Le réservoir à combustible est situé dans la partie haute du poêle. Le remplissage du réservoir a lieu à travers le couvercle situé dans la partie arrière du top. Le revêtement externe est en acier peint en gris.
(B) activée par un motoréducteur (C), il est transporté dans le creuset de combustion (D).
La partie arrière du top monte un tableau synoptique (L) qui permet la gestion et la visualisation de toutes les phases de fonctionnement. Ces mêmes phases peuvent également être gérées avec la télécommande.
N.B.: L'emploi de pellets ayant des caractéristiques différentes de celles indiquées ci-dessus risque de modifier sensiblement les conditions de fonctionnement du poêle, en rendant nécessaire un nouvel étalonnage de la combustion. Pour effectuer un nouvel étalonnage, intervenir sur les quantités débitées, aussi bien de combustible que d'air de combustion. Cette opération doit être effectuée par un service aprèsvente agréé (SAV).

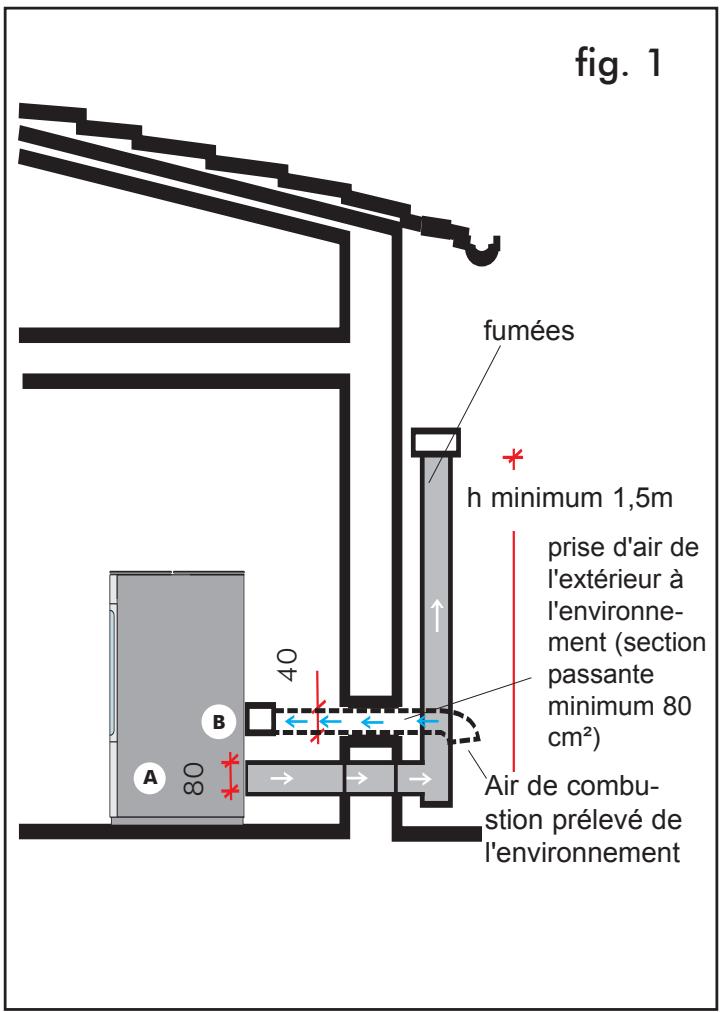

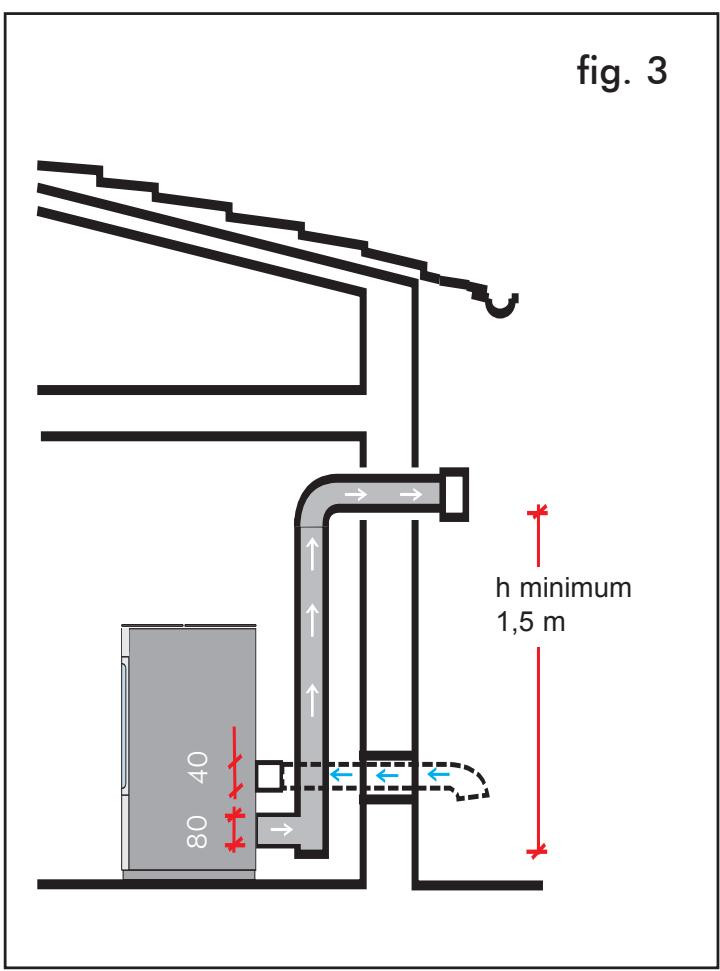

Le segment vertical extérieur doit avoir une longueur minimum d'au moins 1,50 m.

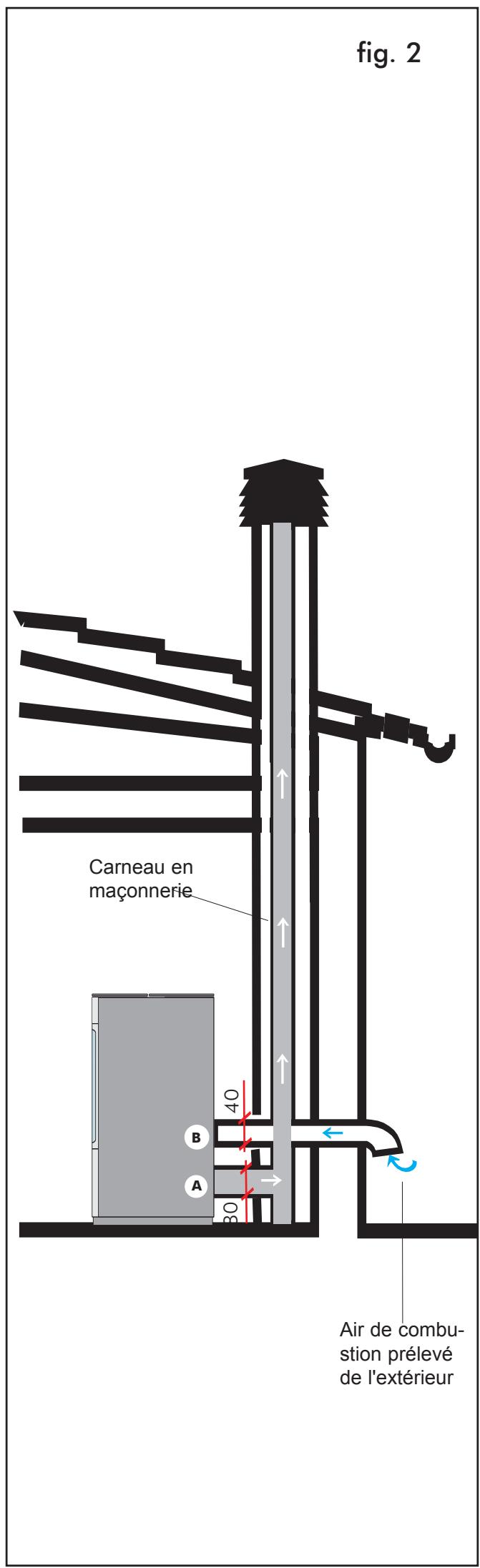

Si le carneau est en maçonnerie ou de dimensions excessives, son intubation dans un tuyau d'acier de Ø 80 mm est conseillée. La cheminée doit dépasser le comble du toit. FIG. 3 (SOLUTION CONSENTIE MAIS NON CONSEILLÉE) ÉVACUATION FUMÉES Ø 80: SOLUTION AVEC TROIS COUDES À 90° Le premier segment, horizontal (conduit de fumée) se raccorde dans un conduit vertical à l'intérieur de l'édifice. Le conduit vertical décharge dans un segment final qui atteint directement l'extérieur de l'édifice par le biais d'un élément d'extrémité en "T". Le conduit vertical à l'intérieur de l'édifice doit avoir une longueur minimum de 1,50 m. INSTALLATION: PRISE AIR DE COMBUSTION FIG. 1/2/3 Pour toutes les solutions illustrées, deux alternatives sont possibles: - prélever l'air directement du milieu d'installation. Dans ce cas, à proximité du poêle, une prise d'air de 80 cm sur la paroi communiquant avec l'extérieur doit être impérativement prévue; - prélever l'air directement de l'extérieur à travers un conduit Ø 40 mm raccordé à la tubulure spéciale sur le dos du poêle. INSTALLATION: IL FAUT TOUJOURS DISPOSER DE: - prise d'air - segments horizontaux avec une pente > 5° et d'une longueur de < 2 mètres - segment vertical > 1,5 mètre de haut - segments de conduit de fumée pouvant être inspectés - d'une fenêtre d'inspection et d'une collecte des cendres - cheminée
- avoir des sections internes circulaires ou avec un rapport entre les côtés égal à 1,5; - avoir une section interne avec une surface égale à cette indiquée sur la fiche technique du produit. Les principales caractéristiques de la cheminée sont: - section interne et base égale à celle du carneau, - section de sortie non inférieure au double de celle du carneau. Outre ce qui est indiqué dans ce chapitre, tenir compte des indications dont à la norme UNI 10683/98 au paragraphe 4.2 * connexion au système d'évacuation des fumées* et sous-paragraphes. Pour l'achat des tuyaux décrits ci-dessus, s'adresser au revendeur autorisé ITALIANA CAMINI.

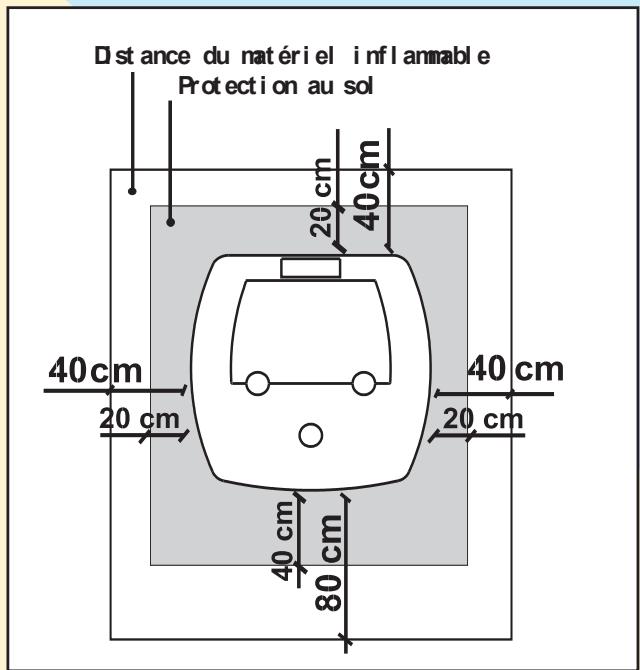

Di st ance du mat ér i el i nf l ammabl e Prot ect i on au sol
-distance minimum sur les côtés et sur le dos de 40 cm des matériels moyennement inflammables. -ne placer aucun matériel facilement inflammable devant le poêle, à une distance inférieure à 80 cm -si le poêle est installé sur un sol inflammable, intercaler une plaque de matériel calorifuge dépassant d'au moins 20 cm des côtés et 40 cm de la partie frontale. En cas d'impossibilité de respecter les distances indiquées cidessus, mettre en place impérativement des mesures techniques et de maçonnerie permettant d'éviter tout risque d'incendie. Il est interdit de placer des objets de matériel inflammable sur le poêle et à des distances inférieures à celles de sécurité. En cas de connexion avec une paroi en bois ou d'un autre matériel inflammable, calorifuger le tuyau d'évacuation des fumées avec de la fibre de céramique ou avec un autre matériau présentant les mêmes caractéristiques.
En particulier avant de commencer toute opération d'installation, il est important de vérifier la compatibilité de l'installation, ainsi qu'établit la norme UNI 10683/98 aux paragraphes 4.1 / 4.1.1 / 4.1.2. A la fin du montage, l'installateur devra effectuer les opérations de "mise en service" et délivrer une documentation adaptée ainsi que préconisé par la norme UNI 10683/98, respectivement aux paragraphes 4.6 et 5. Figure Distance du matériau inflammable Protection au sol
- que le périmètre du creuset adhère complètement à son siège; en particulier, il ne doit y avoir aucun résidu de combustible entre les bords du creuset et le plan d'appui sur le porte-creuset - que le tiroir à cendres et la porte sont bien fermés. .
- en P3 de A7 à A9 - automatique (à l'afficheur du tableau synoptique s'inscrit: automatique +/Régler la température que l'on désire obtenir dans la pièce. Lorsque le poêle est en fonction, le mode de travail s'inscrit à l'afficheur. Pour passer d'un mode à l'autre, appuyer légèrement sur la touche Menu (voir page 12).
O/1 pour brancher/débrancher et avec fonction Échap durant les réglages Menu pour accéder aux menus et avec fonction Entrée durant les réglages + pour augmenter les différents réglages - pour diminuer les différents réglages Toutes les informations sur le fonctionnement du poêle s'inscrivent à l'afficheur: (branchement /débranchement /manuel / ventilation / automatique / inconvénients éventuels (page 14). Ces mêmes fonctions sont également présentes sur la télécommande (fig. page 12). Lorsque l'alimentation électrique est branchée (fiche branchée) la date et l'heure actuelles s'affichent. Le poêle est en stand-by. ALLUMAGE AUTOMATIQUE N.B.: l'allumage du poêle est garanti pour une température minimum de l'environnement où il est installé de 3°. Pour des températures inférieures, il pourrait s'avérer nécessaire de procéder à un allumage manuel en chauffant le foyer avec un allume feu. Remplissage de la vis sans fin: (à effectuer seulement lors du premier allumage ou après une longue période d'immobilisation du poêle, le réservoir étant complètement vide). Appuyer en même temps sur les touches +/- et les relâcher ensuite, le poêle étant en stand-by, l'afficheur indiquera la phase de rechargement de la vis sans fin. Après un délai d'environ 60", le cycle s'achève de manière automatique, mais on peut aussi l'interrompre avant en appuyant sur la touche on/off. L'allumage doit être effectué après vérification: - de l'installation correcte (page 8)
- du remplissage de la vis sans fin (page 11) - de la condition de stand-by: voir tableau synoptique (date + heure actuelles) Les vérifications indiquées ci-dessus ayant été effectuées, l'allumage et les réglages sont très simples et ils peuvent être effectués (sauf certaines fonctions), indistinctement, aussi bien à partir du tableau synoptique qu'avec la télécommande (page 13). Le poêle étant en stand-by, appuyer pendant 2 secondes sur la touche 0/1 pour démarrer la procédure d'allumage et afficher l'inscription d'allumage et le temps nécessaire en secondes (1020) avec un compte à rebours (la phase d'allumage n'est pas à temps programmé: sa durée est automatiquement abrégée si, à travers le thermocouple, la carte détecte le dépassement de quelques tests sur la température des fumées. Durant toute la phase d'allumage, à l'afficheur du tableau synoptique s'inscrit l'indication d'allumage
EXTINCTION Le poêle étant en fonction, appuyer pendant 2" sur la touche 0/1 pour démarrer la procédure d'extinction, l'inscription d'extinction s'affiche ainsi que le temps nécessaire en secondes (600) avec un compte à rebours. FONCTIONNEMENT MANUEL Le poêle étant en fonction, appuyer sur la touche Menu pour activer le fonctionnement manuel (avec possibilité de régler la puissance de P1 à P3 avec les touches + et -).
Le réglage de la ventilation n'est possible qu'en fonctionnement manuel.
2°C, le poêle fonctionne à la puissance P3, autrement, elle se réduit progressivement à P2, P1. RÉGLAGE HORLOGE Appuyer pendant 2 " sur la touche Menu pour accéder au menu Horloge. Cette touche permet de programmer les paramètres pour le fonctionnement de l'horloge montée à l'intérieur de la carte. Appuyer ensuite sur la touche Menu pour afficher en séquence, et pour régler, les données suivantes: Jour, Mois, Année, Heures, Minutes, Jour de la semaine.
Il permet de programmer un nombre d'allumages et d'extinctions par jour, jusqu'à un maximum de trois. Des appuis successifs permettent d'afficher: - Aucun programme - 1° programme (un allumage et une extinction par jour), 2° programme (idem), 3° programme (idem) Appuyer sur la touche pour afficher dans l'ordre inverse. Sélectionner 1° programme pour afficher l'heure de l'allumage. Affichage de: 1 ON heures 10,30; appuyer sur la touche +/- pour changer l'heure et valider avec menu. Affichage de: 1 ON minutes 10,30; appuyer sur la touche +/- pour changer les minutes et valider avec menu. Suivre la même marche pour la programmation du moment de l'extinction et pour les allumages et extinctions successifs. Valider en appuyant sur Menu à l'affichage de l'inscription ENREGISTRER?? VARIATION CHARGEMENT DES PELLETS: Appuyer pendant deux secondes sur la touche Menu et, en intervenant sur les touches +/-, faire défiler les indications à l'afficheur jusqu'à l'inscription "Var.Char.pellets". Valider cette fonction avec la touche Menu pour accéder au réglage du chargement des pellets: en diminuant la valeur programmée le chargement des pellets diminue, alors qu'en augmentant la valeur programmée, le chargement des pellets augmente. Cette fonction peut être utile au cas où le type de pellets serait différent de celui pour lequel le poêle a été étalonné et que, de ce fait, une correction du chargement serait nécessaire. Si cette correction n'est pas suffisante, contacter le service après-vente pour établir une nouvelle assiette de fonctionnement.
RÉGLAGE DES PARAMÈTRES Appuyer pendant deux secondes sur la touche Menu et, en intervenant sur les touches +/-, faire défiler les indications à l'afficheur jusqu'à l'inscription "PARAMÈTRES". Ce menu permet de régler les principaux paramètres qui régissent le fonctionnement du poêle. Il est uniquement accessible aux personnels autorisés, en effet, il requiert l'entrée d'un code.

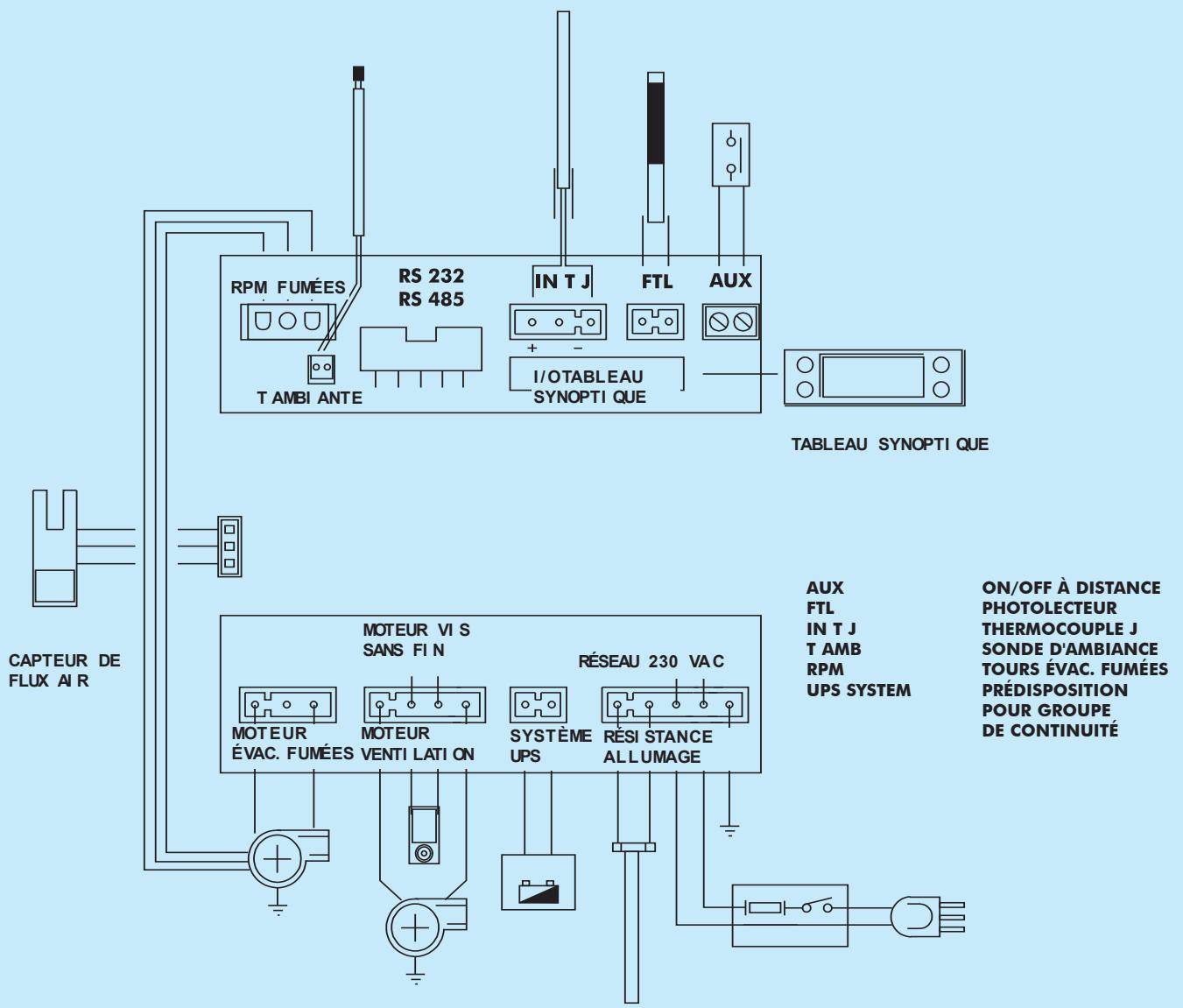

Placé sur l'évacuation des fumées, il en relève la température. En fonction des paramètres programmés, il contrôle les phases d'allumage, de travail et d'extinction. PHOTOLECTEUR: Il intervient uniquement pour signaler à la carte la nécessité de nettoyer le creuset. CAPTEUR DE FLUX D'AIR: Placé dans le canal d'aspiration, il intervient lorsque le flux de l'air comburant n'est pas correct, en provoquant ainsi des problèmes de dépression dans le circuit des fumées. Il éteint le poêle en s'identifiant en "H1" si la porte du foyer est ouverte, le circuit des fumées est bouché ou le tuyau d'évacuation des fumées est bouché. THERMOSTAT DE SÉCURITÉ: (étalonné à 80° C) Il intervient lorsque la température à l'intérieur du poêle est trop élevée. Il bloque le chargement des pellets en provoquant l'extinction du poêle. Pour des questions de normes de sécurité, la réactivation de ce dispositif peut exclusivement être réalisée par le S.A.V.
- actionner à plusieurs reprises les tirettes de nettoyage du conduit de fumée N.B.: lors de la remise en place du creuset, vérifier soigneusement que ses bords adhèrent complètement à leur siège; il ne doit y avoir aucun résidu de combustible dans la zone de contact entre les bords du creuset et le plan d'appui sur le porte-creuset. Bien fermer le tiroir à cendres et la porte.
- nettoyage général interne et externe et actionnement des tirettes de nettoyage du conduit de fumée - retrait du revêtement interne du foyer, nettoyage soigneux et détartrage du creuset et de son siège correspondant - nettoyage des ventilateurs, vérification mécanique des jeux et des ancrages - nettoyage, inspection et détartrage de la résistance d'allumage et de son siège - retrait du panneau d'inspection avant du conduit de fumée, détartrage, nettoyage soigneux du compartiment et remontage de l'élément frontal en l'étanchéifiant avec de la silicone - nettoyage du photolecteur, du tableau synoptique et de la télécommande - inspection visuelle des fils électriques, des connexions et du câble d'alimentation - nettoyage du réservoir de pellets et vérification des jeux du groupe vis sans fin-motoréducteur - essai fonctionnel, chargement vis sans fin, allumage
En plus de toutes les opérations prévues tous les 6 mois: - remplacement de la cartouche d'allumage (en cas d'utilisation quotidienne avec plus de 3 allumages par jour) - remplacement du joint de la porte - inspection et nettoyage du conduit de fumée - inspection et vérification tirage du carneau (s'il y a lieu, effectuer ou prescrire le nettoyage)
Le poêle pourra être allumé à distance (sélection fonctionnement activations ON - OFF). En faisant relier par un technicien spécialisé un répondeur/combinateur téléphonique en vente dans le commerce, en mesure de fournir à la borne d'allumage à distance un contact sans potentiel, qui se ferme et s'ouvre en fonction des codes donnés par téléphone.
- actionner à plusieurs reprises les tirettes de nettoyage du conduit de fumée*
- actionner à plusieurs reprises les tirettes de nettoyage du conduit de fumée*
- Charger les pellets
Air en sortie non chaud
-actionner à plusieurs reprises les tirettes de nettoyage du conduit de fumée*
-retirer l'accumulation de poussière de pellets du fond du réservoir - vérifier le fonctionnement du motoréducteur et les fusibles
- à l'aide d'un testeur, contrôler le fonctionnement correct du photolecteur, s'il ne fonctionne pas, le remplacer - Régler le flux d'air comburant
-vérifier la qualité des pellets LE PHÉNOMÈNE DE L'ENCRASSEExcès de pellets introduits dans le creuset - Régler le chargement des pellets à partir du menu MENT PRÉCOCE "Variation chargement pellets", si cela ne résout pas le problème, contacter le service après-vente. EST LE FRUIT D'UNE COMBUAdmission contraire de vent de l'extérieur -installer l'élément d'extrémité antivent STION EN DÉFAUT D'AIR Insuffisance d'air comburant dans le creuset -vérifier la position correcte du creuset OU EN EXCÈS DE et la propreté du bord de contact PELLETS. POUR RÉSOUDRE, CE -vérifier que les trous du creuset ne sont pas entartrés PROBLÈME, IL -inspecter les pales du moteur d'évacuation FAUDRA INTERVEdes fumées pour vérifier son état de propreté. NIR EN CONSÉQUENCE -vérifier les étanchéités du poêle et l'état de propreté du circuit d'évacuation des fumées
-contrôler les câblages électriques et les fusibles -remplacer la résistance si elle est avariée
-contrôler que la vis sans fin n'est pas bloquée - contrôler l'étanchéité de la porte
- la fermeture de la porte du foyer - 3 toujours utiliser des pellets d'excellente qualité ayant des dimensions, un rendement calorique et des caractéristiques correspondant aux indications fournies dans la présente fiche technique. - 4 Après chaque nettoyage et, impérativement, durant toutes les phases de fonctionnement, fermer solidement le tiroir à cendres et la porte. - 5 Effectuer les entretiens périodiques préconisés, avec un égard particulier au nettoyage et à la vérification des différents composants internes, conduit de fumée, etc.., en faisant appel au service aprèsvente agréé.
