MODE D'EMPLOI PELLBOX SCF EDILKAMIN
| Informations diverses et pour la sécurité | page 2 |
| Principe de fonctionnement, notes combustible | page 3 |

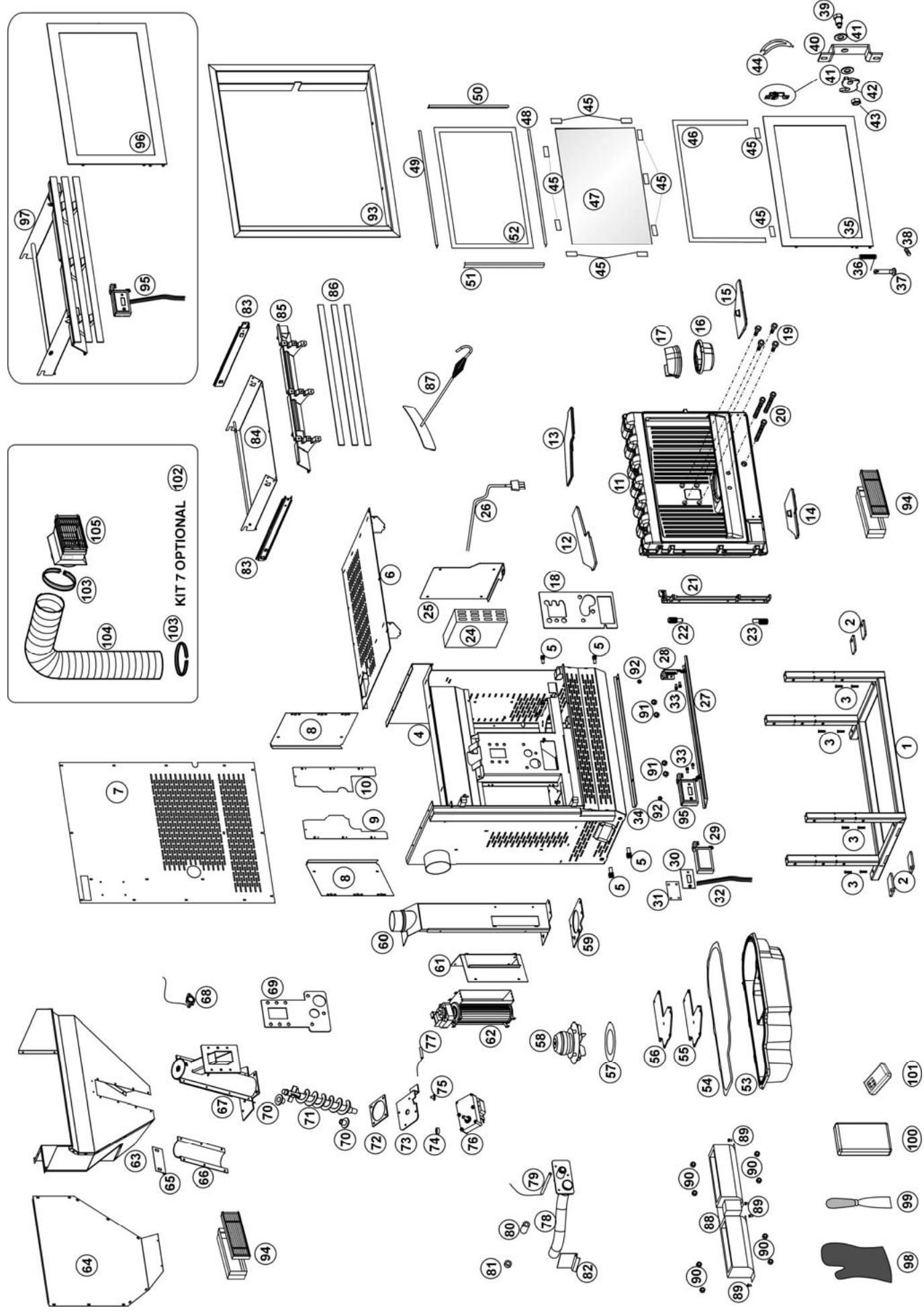

| Éclaté avec codes pieces de rechange | page 4 |

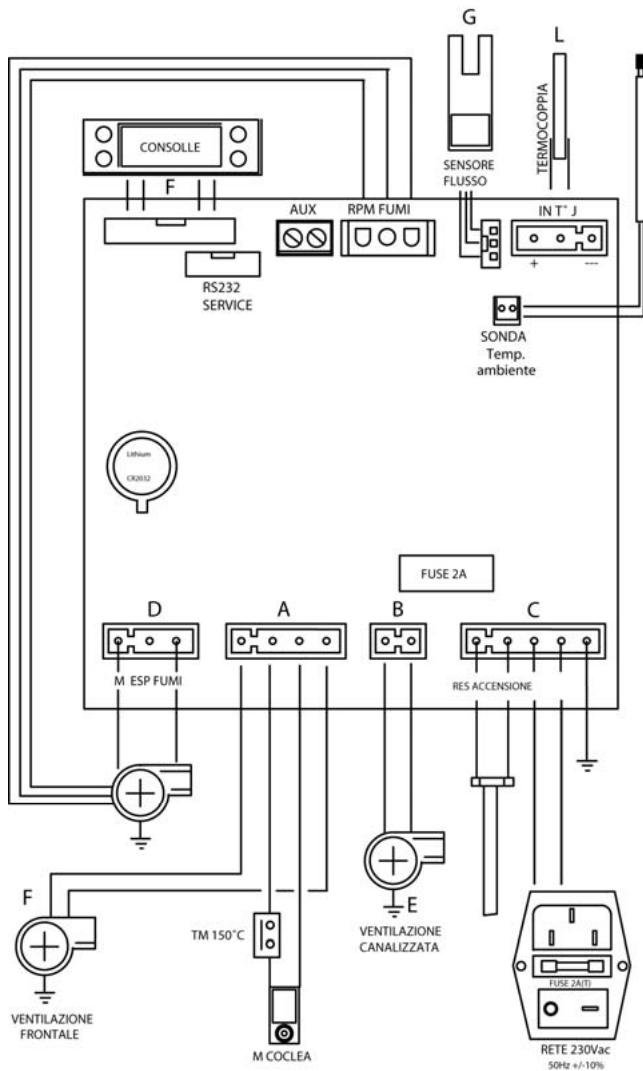

| Données techniques, schéma électrique | page 6 |
| Chargement des pellets | page 6 |
| Dimensions et entraxes trough | page 7 |
| Montage et installation (SAV) | page 8 |
| Interface | page 12 |
| Fonctionnement | page 12 |
| Signalisation de réserve | page 15 |
| Conseils en cas d'inconvénient | page 16 |
| Entretien: ordinaire, hebdomadaire et annuel (SAV) | page 18 |
| Options | page 19 |
| Check list | page 20 |
Chère Madame, Cher Monsieur,
Nous vous remercions pour avoir choisi Pellbox SCF
Avant d'utiliser l'insert, veuillez lore attentivement cette fiche technique, ILA you permittra d'exploiter pleinement, et en toute sécurité, toutes ses caractéristiques.
Nous vous rappelons que le premier allumage DOIT être effectué par le SAV (service après-vente agréé) qui vérifiera l'installation et rédigera la garantie.
Une installation non correcte, un entretien non correctement effectué ou un usage impropre du produit, déchargeant le constructeur de toute responsabilité quant à tout dommage eventuel dérivant de l'utilisation de l'insert.
- L'insert PELLBOX SCF a été conçu pour chauffer le local dans lequel il est installé par irradiation et grâce au mouvement de l'air sortant des grilles frontales, avec la possibilité de chauffer la pièce contiguë à travers le mouvement de l'air qui sort de la bouche placée sur le côté droit, à travers une combustion automatique des pellets dans le foyer.
- Les seuls risques pouvant dériver de l'emploi de l'insert sont liés à un manque de respect de l'installation, à un contact direct avec les parties électriques sous tension (internes), à un contact avec le feu et avec les parties chaudes (verre, tuyaux, évacuation d'air chaud) ou à l'introduction de substances étrangères. Comme combustible, utiliser exclusivement les pellets.
- En cas de dysfonctionnement des composants, l'insert monte des dispositifs de sécurité qui garantissent son extinction ; laissez-le effectuer leur action sans intervenir.
- Pour qu'il fonctionne régulièrement, l'insert doit être installé conformément aux instructions contenues à la page 8 et, durant le fonctionnement, la porte ne doit pas rester ouverte : en effet, la combustion est générée automatiquement et elle ne nécessite d'aucune intervention.
- Il est impérativement interdit d'introduire des substances étrangères dans le foyer ou dans le réservoir.
- Pour nettoyer les parcours de la fumée, ne pas utiliser de produits inflammables.
- Les parties du foyer et du réservoir doivent être uniquement aspirées avec un aspirateur.
- Le verre peut être nettoyé à FROID, avec un produit spécial (ex. GlassKamin) et un chiffon. Ne pas nettoyer à chaud.
- S'assurer que l'insert a été installé et allumé par le SAV (service après-vente) agréé, qui rédige la garantie en s'assumant la responsabilité de la régularité de l'installation.
- Durant le fonctionnement de l'insert, les tuyaux d'évacuation et la porte atteignent des températures élevées.
- Ne pas placer des objets ne résistant pas à la chaleur à proximité de l'insert.
- Ne JAMAIS utiliser des combustibles liquides pour allumer l'insert ou raviver les braises.
- Ne pas boucher les fentes d'air du local d'installation, ni les entrées d'air à l'insert.
- Ne pas mouiller l'insert et ne pas s'approcher des parties électriques avec les mains mouillées.
- Ne pas insérer des réducteurs sur les tuyaux d'évacuation des fumées.
- L'insert doit être installé dans des locaux adaptés à la lutte contre l'incendie et desservis par tous les services (alimentation et evacuations) que l'appareil requiert pour un fonctionnement correct et en sécurité.

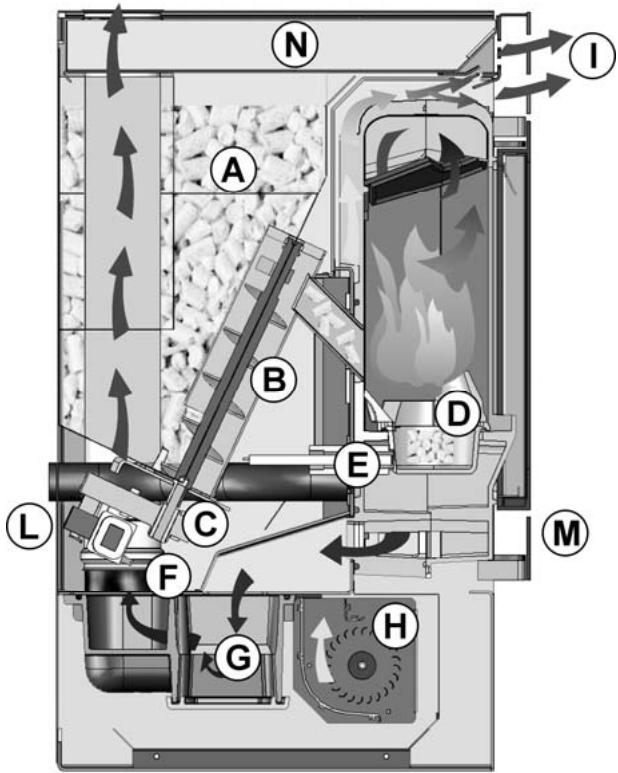

L'insert PELLBOX SCF utilise comme combustible les pellets, dont la combustion est gérée électroniquement.
Le combustible (pellet) est prélevé du réservoir de stockage (A) et, au moyen d'une vis sans fin (B) activée par un motoréducteur (C), il est transporté dans le creuset de combustion (D).
L'allumage des pellets a lieu à travers l'air chaud produit par une résistance électrique (E), et il est aspiré dans le creuset par le biais d'un ventilateur centrifuge (F).
Les fumées produites par la combustion sont extraites du foyer par le biais de ce même ventilateur centrifuge (F), et expulsées par la bouche (G) située dans la zone arrière du dos de l'insert.
Par le biais du ventilateur (H), l'air ambiant passe dans un interstice sur le dos du foyer, où il se réchauffe, pour être ensuite évacué à l'extérieur à travers la grille frontale (I) et aussi dans une pièce adjacente en convoyant l'air chaud dans le tuyau prévu à cet effet (fig. ci-contre).
Le réglage de la quantité de combustible et l'extraction des fumées/alimentation d'air comburant s'effectue par le biais d'une carte électronique (L) afin d'obtenir une combustion à haut rendement.
Sur la partie frontale, sous la porte, est installé le tableau synoptique (M) qui permet la gestion et la visualisation de toutes les phases du fonctionnement.
Ces mêmes phases peuvent également être gérées avec la télécommande
Le réservoir à combustible est situé dans la partie haute de l'insert.
Le remplissage du réservoir a lieu à travers un couloir coulissant (N) situé dans la partie frontale au-dessus du réservoir.
L'insert est réalisé avec une structure interne complètement en fonte.
Pour ouvrir la porte de l'insert, utiliser la main froide spéciale, article 44 de l'éclaté.
Disposer les deux grilles de recirculation de l'air (36 x 9 cm) fournies, frontalement et/ou sur le côté droit de la cheminée (en la regardant frontalement)
Note sur le combustible.
Pelletbox SCF a été créé et programmé pour brûler des pellets.
Le pellet est un combustible qui se présente sous forme de petits cylindres d'environ 6mm de diamètre, obtenus en compressant la sciure à de hautes valeurs, sans utilisation de colles ou d'autres matériaux étrangers.
Il est commercialisé en sacs de 15kg
Pour NE PAS compromettre le bon fonctionnement de l'insert, il est indispensable de NE PAS y brûler autre chose. L'emploi d'autres matériaux (bois compressé), détectable par des analyses de laboratoire, entraîne l'invalidation de la garantie.
EdilKamin acknowledge, teste et programme ses inserts pour leur permettre de garantir leurs meilleures performances avec des pellets. ayant les caractéristiques suivantes:
diamètre: 6 millimètres
longueur maximum: 40mm
humidité maximum: 8%
rendement calorique: au moins 4300kcal / kg
L'emploi de pellets ayant des caractéristiques différentes implique la nécessité d'un nouvel étalonnage de l'insert, semblable à celui effectué par le SAV (service après-vente) lors du premier allumage.
L'emploi de pellets non adéquats peut provoquer une diminution du rendement, des anomalies de fonctionnement, des blocages par obstruction, l'encrassement du verre, des imbrûlés...
Une simple analyse du pellet peut être réalisée visuellement.
Bonne qualité: lisse, longueur régulière, peu poudreux.
Mauvaise qualité: avec des fentes horizontales et verticales, très poudreux, longueur très variable avec présence de corps étrangers.
| N. | Description | code | nb pièces | | N. | Description | code | nb pièces | | N. | Description | code | nb pièces |
| 1 | Chàssis soutien | 292363 | 1 | 36 | Ressort | 248870 | 1 | 71 | Arbre vis sans fin | 249343 | 1 |
| 2 | Plaque blocage chàssis | 294220 | 4 | 37 | Pivot pour ressort | 248860 | 1 | 72 | Garniture papier cérâmie chargeur | 247380 | 1 |
| 3 | Cheville métallique M 8 x 38 | 294020 | 4 | 38 | Grain M 4 x 6 | 206540 | 1 | 73 | Bride inférieure blocage arbre | 247320 | 1 |
| 4 | Structure métallique | 288670 | 1 | 39 | Pivot rotation verrou | 246160 | 1 | 74 | Douille blocage motoréducteur | 232580 | 1 |
| 5 | Vis M8 x 40 | 294490 | 4 | 40 | Support verrou | 246530 | 1 | 75 | Bouchon cauchoc | 234420 | 1 |
| 6 | Couvercle supérieur | 292300 | 1 | 41 | Rondelle elastique Ø 10 x 0,8 | 178490 | 2 | 76 | Motoréducteur 2,0 tours | 237900 | 1 |
| 7 | Panneau fermeture postérieur | 288840 | 1 | 42 | Verrou | 250650 | 1 | 77 | Thermocouple capteurs fumées | 255370 | 1 |
| 8 | Fermeture exte ne ventilation ambidextré | 291210 | 2 | 43 | Écrou M 6 | 214930 | 1 | 78 | Tuyau allumage et aspiration | 288690 | 1 |
| 9 | Fermeture inte ne ventilation gauche | 291230 | 1 | 44 | Poignée porte | 249050 | 1 | 79 | Cartouche électrique 300 W | 248510 | 1 |
| 10 | Fermeture inte ne ventilation droite | 291240 | 1 | 45 | Gamiture 8 x 2 noire adhése L = 20 mm | 173050 | 11 | 80 | Tuyau pour cartouche | 279140 | 1 |
| 11 | Chambre de combustion | 288490 | 1 | 46 | Gamiture 8 x 2 noire adhése L = 1,52 mm | 173050 | 1 | 81 | Douille fixation cartouche | 247350 | 1 |
| 12 | Déflecteur supérieur gauche | 287900 | 1 | 47 | Verre 575 x 355 x 4 | 296860 | 1 | 82 | Capteur de flux | 232770 | |
| 13 | Déflecteur supérieur droite | 287910 | 1 | 48 | Arrêt verre inférieur | 246600 | 1 | 83 | Guides de couilissement | 290560 | 1 coppa |
| 14 | Fermeture inférieure fumées gauche | 287930 | 1 | 49 | Arrêt verre supérieur | 293320 | 1 | 84 | Tiroir chargement pellets | 288710 | 1 |
| 15 | Fermeture inférieure fumées droite | 287890 | 1 | 50 | Arrêt verre droit | 246630 | 1 | 85 | Frontal tiroir pellets | 287920 | 1 |
| 16 | Creuset élément inférieur | 288790 | 1 | 51 | Arrêt verre gauche | 246620 | 1 | 86 | Frontal décoration | 288730 | 3 |
| 17 | Creuset élément supérieur | 287340 | 1 | 52 | Gamiture Ø 14 | 163410 | 0,09 kg | 87 | PaLETTE chargement pellets | 288760 | 1 |
| 18 | Gariture pour,chambre de combustion | 291250 | 1 | 53 | Conduit fumées inférieure vis sans fin | 287880 | 1 | 88 | Ventilateur tangentiel air chaud | 288900 | 1 |
| 19 | Vis M8 x 70 | 234870 | 4 | 54 | Gamiture arctique Ø 8 L = 1,6 m | 213530 | 1 | 89 | Vis M 5 x 16 | 254770 | 4 |
| 20 | Vis M8 x 150 | 293980 | 3 | 55 | Gamiture coucvre | 288920 | 1 | 90 | Coussinets antivibrants en silicone | 293380 | 8 |
| 21 | Charnière rotation porte et structure | 288800 | 1 | 56 | Couverture nettoyage | 288850 | 1 | 91 | Rondelle en cauchocuc | 232400 | 4 |
| 22 | Pivot réglage porte supérieur M 12 | 293340 | 1 | 57 | Gamiture papier cérâmie pour moteur fumées | 201010 | 1 | 92 | Magnéto de fermeture | 249310 | 2 |
| 23 | Pivot réglage porte inférieure M 12 | 293330 | 1 | 58 | Moteur extracteur fumées | 292220 | 1 | 93 | Cadre exter | 291260 | 1 |
| 24 | Carte électronique | 291340 | 1 | 59 | Gamiture papier cérâmie sortie fumées | 289960 | 1 | 94 | Grille G4 | 83590 | 2 |
| 25 | Plaque soutien carte électronique | 290310 | 1 | 60 | Groupe collier fumées | 289970 | 1 | 95 | Groupe interrupteur avec sonde | 294180 | 1 |
| 26 | Câble alimentation réseau | 294000 | 1 | 61 | Support ventilateur | 291200 | 1 | 96 | Groupe porte | 293310 | 1 |
| 27 | Frontal inférieur | 288740 | 1 | 62 | Ventilateur air chaud (canalisation) | 291320 | 1 | 97 | Groupe tiroir chargement pellets | 288700 | 1 |
| 28 | Support droit frontal | 291190 | 1 | 63 | Réserveilletts | 288640 | 1 | 98 | Gant | 6630 | 1 |
| 29 | Support tableau synoptique | 290580 | 1 | 64 | Paroi postétrie réserveur | 288630 | 1 | 99 | Spatule | 196500 | 1 |
| 30 | Interrupteur synoptique avec sonde de température ambiente | 292190 | 1 | 65 | Fermeture supérieure chargeur | 247480 | 1 | 100 | Sels | 262260 | 1 |
| 31 | Plaque de support tableau synoptique | 290580 | 1 | 66 | Demi-coque fermeture vis sans fin | 247330 | 1 | 101 | Télécommande | 296580 | 1 |
| 32 | Câble plat | 294150 | 1 | 67 | Corps chargeur | 288680 | 1 | 102 | Kit 7 canalisation air | 290420 | 1 |
| 33 | Pivot rotation frontal | 246150 | 4 | 68 | Thermostat R/aut. 150° | 294270 | 1 | 103 | Collier serre-tube | 46160 | 2 |
| 34 | Bac à cendres | 290570 | 1 | 69 | Gamiture papier cérâmie aspiration | 289950 | 1 | 104 | Tuyau flexible Ø 10 L = 3 m | 163630 | 1 |
| 35 | Chássis porte | 246520 | 1 | 70 | Douille téléonnée pour vis sans fin | 249010 | 2 | 105 | Bouche sans rideau Ø 10 | 293730 | 1 |

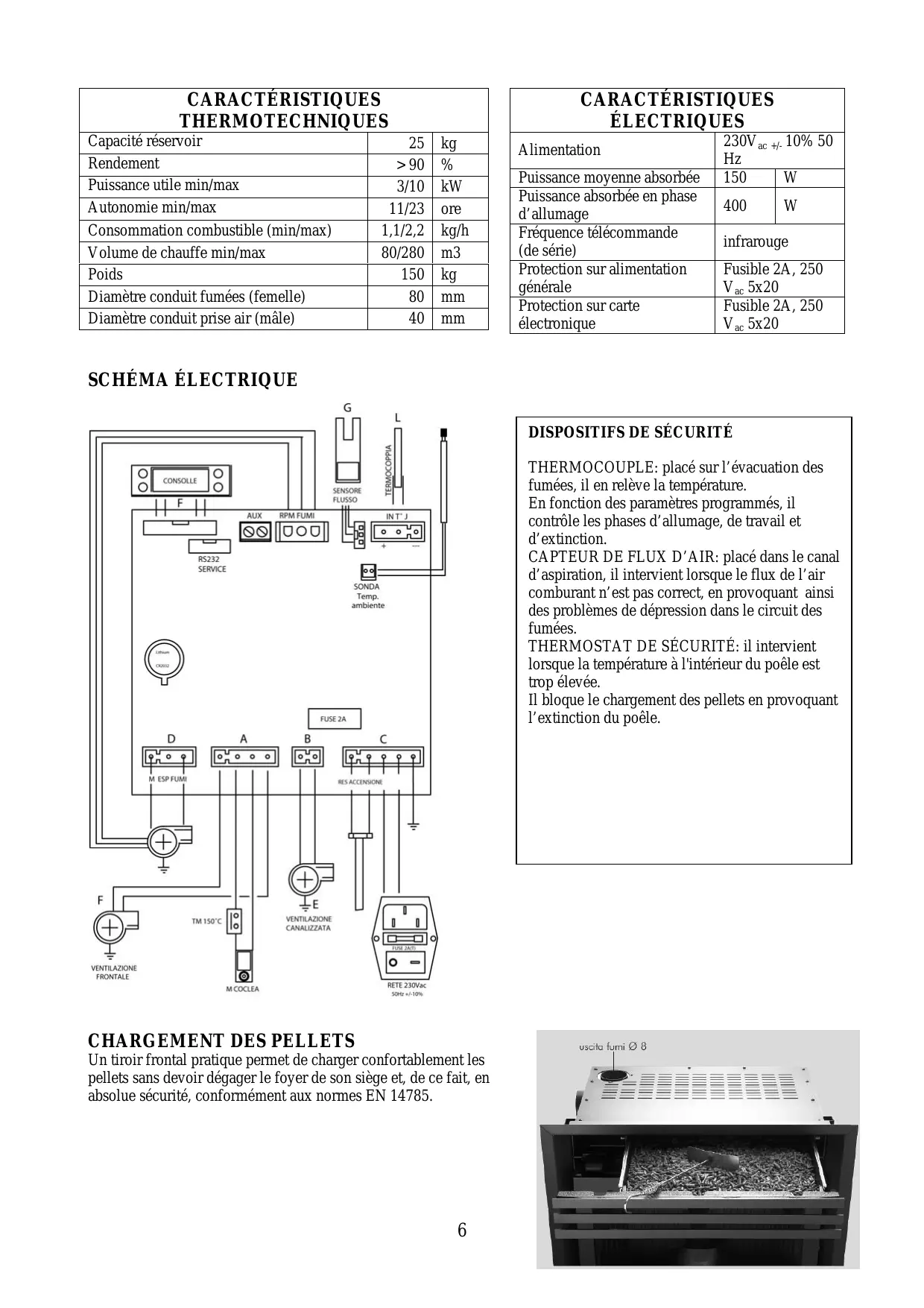

| CARACTERISTIQUES
THERMOTECHNIQUES |
| Capacité réservoir | 25 | kg |
| Rendement | >90 | % |
| Puisance utile min/max | 3/10 | kW |
| Autonomie min/max | 11/23 | ore |
| Consommation combustible (min/max) | 1,1/2,2 | kg/h |
| Volume de chauffe min/max | 80/280 | m3 |
| Poids | 150 | kg |
| Diamètre conduit fumées (femelle) | 80 | mm |
| Diamètre conduit prise air (môle) | 40 | mm |
| CHARACTERISTIQUES ÉLECTRIQUES |
| Alimentation | 230Vac +/- 10% 50 Hz |
| Puisance moyenne absorbée | 150 | W |
| Puisance absorbée en phase d'allumage | 400 | W |
| Fréquence télécommande (de série) | infrarouge |
| Protection sur alimentation générale | Fusible 2A, 250 Vac 5x20 |
| Protection sur carte électronique | Fusible 2A, 250 Vac 5x20 |

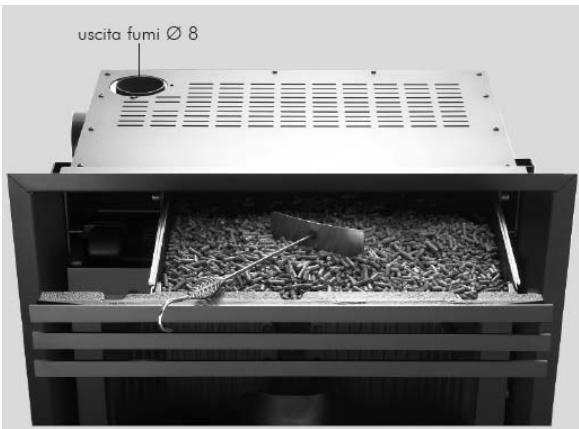

Chargement des pellets
Un tiroir frontal pratique permet de charger confortablement les pellets sans devoir dégager le foyer de son siège et, de ce fait, en absolue sécurité, conformément aux normes EN 14785.
Dispositifs de sécurité
THERMOCOUPLE : placé sur l'évacuation des fumées, il en relève la température.
En fonction des paramètres programmes, il contrôle les phases d'allumage, de travail et d'extinction.
CAPTEUR DE FLUX D'AIR: placé dans le canal d'aspiration, il intervient lorsque le flux d'air comburant n'est pas correct, en provoquant ainsi des problèmes de dépression dans le circuit des fumées.
THERMOSTAT DE SECURITE: il intervient lorsque la température à l'intérieur du poêle est trop élevée.
Il bloque le chargement des pellets en provoquant l'extinction du poêle.
Encombrements (fig. 1)
117,5 (hauteur maximum)
92,5 (hauteur minimum)
A: vue postérieure B: vue frontale C: vue latérale D: vue du haut
Montage et installation (SAV - service après-vente agréé)
Pour tout ce qui n'est pas expressement indiqué, dans chaque pays, faire référence aux normes locales. En Italie, faire référence à la norme UNI 10683/2005, ainsi qu'aux éventuelles indications régionales ou des ASL. En cas d'installation dans des copropriétés, demander au préalable l'avis du syndic.
Vérification de compatibilité avec d'autres dispositifs
L'insert NE DOIT PAS être installé dans le même local où se trouvent des extracteurs et des appareils à gaz de type B.
Vérification branchement électrique (positionner la FICHE dans un point
L'insert est doté d'un cordon d'alimentation électrique à brancher à une prise de 230V50Hz, de préférence avec un disjoncteur thermique. Des variations de tension supérieures à 10% peuvent compromettre le bon fonctionnement de l'insert (prévoir un interrupteur différentiel adapté, s'il n'est pas déjà monté). L'installation électrique doit être aux normes; vérifier, en particulier, le bon état du circuit de mise à la terre. La ligne d'alimentation doit avoir une section adaptée à la puissance de l'appareil.
Distances de sécurité pour anti-incendie et positionnement
Pour un fonctionnement correct, l'insert doit être positionné perpendiculairement au sol.
Vérifier la capacité portante du sol.
L'insert doit être installé dans le respect des conditions de sécurité suivantes:
-distance minimum sur les côtés et sur le dos de 40 cm des matériels moyennement inflammables.
-ne placer aucun matériel facilement inflammable devant l'insert, à une distance inférieure à 80 cm
En cas d'impossibilité de respecter les distances indiquées ci-dessus, mettre en place impérativement des dispositifs techniques et de maçonnerie permettant d'éviter tout risque d'incendie.
En cas de connexion avec une paroi en bois ou d'un autre matériel inflammable, calorifuger le tuyau d'évacuation des fumées avec de la fibre de céramique ou avec un autre matériel représentant les mêmes caractéristiques.
Prise d'air
Il faudra impérativement prévoir derrière l'insert une prise d'air reliée à l'extérieur, d'une surface d'au moins 80 cm² garantissant à l'insert l'air suffisant pour la combustion.
Ou la réaliser dans la pièce où l'insert est positionné et prévoir, dans le revêtement éventuel, des grilles de reprise adaptées.
Il est conseillé d'aérer l'intérieur de la contre-plaque de l'éventuel revêtement, en introduisant l'air par le bas. Par mouvement de convection, celui-ci sortira des grilles à placer au sommet, en permettant la récupération de chaleur et en évitant une surchauffe excessive.
Évacuation des fumées
Le système d'évacuation doit être individuel pour l'insert (il est interdit d'évacuer les fumées dans un carreau commun avec d'autres dispositifs).
L'évacuation des fumées a lieu par le tuyau de 8 cm de diamètre situé sur le couvercle.
L'évacuation des fumées de l'insert doit être reliée avec l'extérieur à l'aide de tuyaux d'acier adaptés, sans obstructions.
Le tuyau doit être scellé hermétiquement. Pour l'étanchéité des tuyaux et pour leur isolation éventuelle, utiliser impérativement des matériaux résistants au moins à 300°C (silicone ou mastics pour hautes températures).
Les segments horizontaux peuvent avoir une longueur jusqu'à 2 m et les coudes être au nombre de deux au maximum.
Si l'évacuation ne s'insère pas dans un carneau, il faudra installer un segment vertical et un segment d'extrémité antivent. (référence UNI 10683/2005). Le conduit vertical peut être interne ou externe. Si le canal de fumée* se trouve à l'extérieur, il devra être ajusté calorifugé.
Si le canal de fumée* s'insère dans un carneau, celui-ci doit être autorisé pour les combustibles solides et, si son diamètre dépasse 150 mm, il faudra l'assainir en intubant et en scellant l'évacuation par rapport à la partie en maçonnerie.
Tous les segments du canal de fumée* doivent pouvoir être inspectés. Si le conduit est fixe, il doit présenter des ouvertures d'inspection pour le nettoyage.
Les installations conseillées sont celles proposées à la figure 2 (A-B-C-D), page 9
A: carreau interne jusqu'au toit B: carreau en maçonnerie externe C: carreau en maçonnerie interne D: carreau en acier double paroi externe (pour l'installation suivante il est nécessaire que le carreau soit entièrement à double paroi bien calorifugé)
- présence de grilles de recirculation de l'air (36 x 9 cm) fournies frontalement et/ou sur le côté droit de la cheminée (en la regardant frontalement)

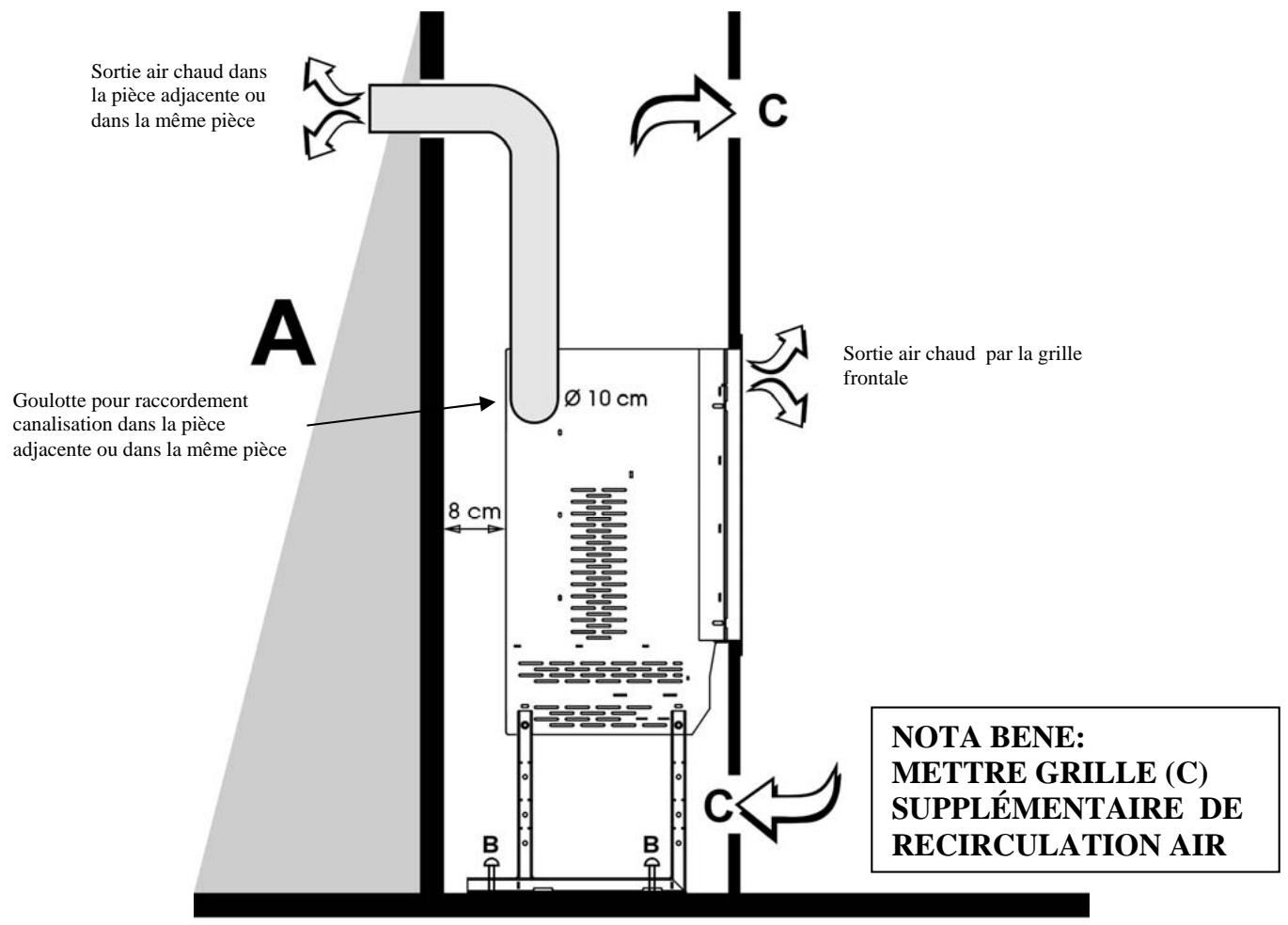

Positionnement et canalisation de l'air (fig. 3)
Sortie air chaud dans la pièce adjacente ou dans la même pièce A: local atténuant B: chevilles d'ancrage pour le support de l'insert (fixation obligatoire) C: grilles de recirculation de l'air
NOTABENE:
METTRE GRILLE (C) SUPPLEMENTAIRE DE RECIRCULATION DE L'AIR FRONTALEMENT ET/OU SUR LE COTÉ DROIT DU REVÊTEMENT

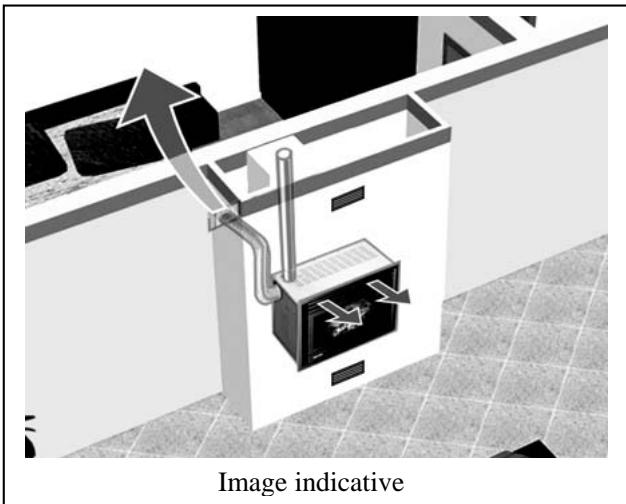

Canalisation
L'insert est doté d'une bouche sur le côté gauche (voir positionnement page 7 ENCOMBREMENTS) pour la canalisation de l'air dans la pièce voisine ou dans la même pièce que la cheminée à travers le Kit 7 Option (code 290420) composé de:
collier serre-tube - tuyau flexible Ø 10 longueur 3m - bouche
Rappelons l'importance d’un calorifugeage opportun du tuyau dans lequel passe l’air pour éviter la dispersion, avec un refroidissement conséquent de cette-ci.
Image indicative
Il faudra éviter le plus possible les coudes du tuyau. Ne pas boucher la canalisation afin d'éviter des surchauffes, il faudra cependant faire évacuer l'air dans la pièce où est installé l'insert ou dans une pièce attenante.
NOTES sur le montage du revêtement
Pour définir le positionnement exact du Pellbox, il est important de vérifier avec quel revêtement il sera complété. Selon le modèle choisi, le positionnement devra être effectué de manière différente (voir les instructions de montage contenues dans l'emballage de chaque revêtement).
Durant l'installation, toujours vérifier la mise à plomb et le niveau.
Fixer au sol, à l'aide de chevilles, le châssis de support fourni de série afin d'éviter son basculement (voir fig. 3 page 10) qui pourrait se vérifier en cas d'ouverture de la porte du foyer pour les opérations d'entretien.
Revêtements, contre-hottes et leurs aérations
Avant d'installer le revêtement, vérifier le bon fonctionnement des connexions, des commandes et de toutes les parties en mouvement.
La vérification doit être effectuée avec la cheminée allumée et à régime depuis quelques heures, avant de revêtir le monobloc afin de pouvoir éventuellement intervenir.
Par conséquent, les opérations de finition telles, à titre d'exemple, la construction de la contre-hotte, le montage du revêtement, l'exécution des lésènes, les peintures, etc..., doivent être effectuées à la fin de l'essay, si son résultat a été positif.
Par conséquent, Edilkamin ne répond pas des frais conséquents aux interventions aussi bien de démolition que de reconstruction, même si ceux-ci sont dus aux travaux de remplacement d'éventuelles pièces défectueuses de la cheminée.
Les parties en bois doivent être protégées par des panneaux ignifuges, ne présenter aucun point de contact avec l'insert, mais être opportunément écartées de celui-ci d'au moins 1 cm pour consentir un flux d'air qui empêche l'accumulation de chaleur.
La contre-hotte peut être réalisée avec des panneaux ignifuges en placoplatre ou avec des plaques de plâtre ; durant la réalisation, il faudra prévoir les grilles de circulation de l'air ainsi qu'indiqué précédemment.
Il est fondamental de garantir la restauration de l'air avec les deux grilles fournies 36 x 9 cm frontalement et/ou du côté DROIT (en regardant la cheminée frontalement)
Outre ce qui précède, suivre les indications contenues à la norme UNI 10683/2005 aux paragraphes 4.4 et 4.7 "calorifugeage, finitions, revêtements et recommandations de sécurité"
Au cas où ON NE désirerait PAS canaliser l'air chaud dans la pièce adjacente, il faudra de toute façon canaliser dans le local d'installation du firebox.
NE PAS faire évacuer l'air chaud à l'intérieur de la contre-hotte ou du revêtement sous risque de surchauffe.

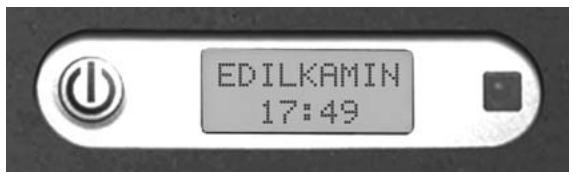

Tableau synoptique
0/1: Appuyé pendant 2" il allume et étant appuyé brièvement, il change la puissance (power 1-power 2-power 3) ou température
TELECOMMANDE (de série)
0/1 : pour allumer et éteindre
Menu : pour accéder au menu
+/- pour augmenter / diminuer les différents réglages
Avant l'allumage.
Allumage: contacter le SAV (service après-vente) de votre distributeur (pour tout renseignement, consulter le site www.edilkamin.com ou téléphoner à notre numéro vert 800.014.142), qui équiperait votre poèle selon le type de pellets que vous utilisez et les conditions d'utilisation.
Les premiers allumages peuvent donner lieu à de légères odeurs de peinture qui disparaissent très rapidement.
Avant de procéder à l'allumage, vérifier:
L'installation correcte (Voir pages 8-9) ⇒ L'alimentation électrique ⇒ La fermeture de la porte ⇒ La propreté du creuset ⇒ Indication de stand-by à l'afficheur (date puissance ou température clignotant).
Remplissage de la VIS sans fin
Lors de la première utilisation ou au cas où le réservoir de pellets se viderait complètement, pour remplir la vis sans fin, appuyer en même temps sur les touches + et - de la télécommande pendant quelques secondes. Relâcher ensuite les touches, à l'afficheur s'inscrit RECHARGE-LOAD.
Cette opération doit être effectuée avant l'allumage, si le poèle s'est arrêté à cause d'un manque de pellets. Il est normal qu'une certaine quantité de pellets, que la vis ne parvient pas à aspirer, demeure dans le réservoir.
Allumage automatique
Le poèle étant en stand-by, appuyer pendant 2" sur la touche 0/1 (sur le panneau synoptique) pour démarrer la procédure d'allumage, afficher l'inscription Start et un compte à rebours en secondes (1020). Toutefois, la phase de réglage n'est pas à temps prédéterminé : sa durée est automatiquement abrégée si la carte relève que quelques tests ont été surmontés). ÀpRES environ 5 minutes, la flamme apparait.
Allumage manuel
Si la température est inférieure à 3°C et qu'elle ne permet pas à la résistance électrique de se chauffer au rouge, ou en cas de non-fonctionnement temporaire de la résistance, on poursuivra allumer manuellement le poèle avec un allume-feu. Pour ce faire, introduire dans le creuset un morceau d'allume-feu bien embrasé, fermer la porte et appuyer sur 0/1
Réglage puissance / fonctionnement manuel du tableau synoptique
Lorsque l'insert est en fonction, appuyer une fois sur la touche 0/1 sur le panneau pour afficher l'inscription POWER (avec la puissance à laquelle l'insert est en train de travailler), appuyer de nouveau sur la touche 0/1 pour augmenter la puissance de fonctionnement de l'insert (de POWER 1 à POWER 3).
La ventilation est programmée automatiquement selon la puissance choisie.
Réglage puissance / fonctionnement manuel de la télécommande
Lorsque l'insert est en fonction, appuyer une fois sur la touche Menu sur la télécommande, pour afficher l'inscription POWER (avec la puissance à laquelle l'insert est en train de travailler), appuyer sur la touche + ou - pour augmenter ou diminuer la puissance de fonctionnement de l'insert (de POWER 1 à POWER 3).
Fonctionnement automatique avec la télécommande
Appuyer sur la touche Menu pour commuter en fonctionnement automatique en réglant la temperature que l'on désire atteindre dans la pièce (pour régler la temperature de 5°C à 35°C utiliser les touches + et -) et l'insert règle la puissance de travail pour l'atteindre (POWER 3 ou la conserver POWER 1).
Si vous programmez une température inférieure à celle de la pièce, l'insert travaille en P1.
Réglage de la ventilation avec la télécommande
Appuyer sur la touche Menu pour régler, l'insert étant en fonction, la ventilation (dans les 9 niveaux associés trois à trois aux niveaux de puissance) avec les touches + et -
Le réglage de la ventilation n'est possible qu'en fonctionnement manuel et avec la télécommande.
Extinction
L'insert étant en fonction, appuyer pendant 2" sur la touche 0/1 (du tableau synoptique ou de la télécommande) pour permettre en route la procedure d'extinction et afficher le compte à rebours de 60 à 0 (pendant un total de 600 secondes). La phase d'extinction prévoit:
o Interruption chute pellets. o Ventilation au maximum. o Moteur d'évacuation des fumées au maximum.
Ne jamais débrancher la fiche durant l'extinction.
Réglage horloge
Appuyer pendant 2 " sur la touche Menu pour accéder au menu Horloge/Clock. Cette touche permet de programmer l'horloge interne de la carte électronique.
L'appui en succession sur la touche Menu affiche en séquence les données suivantes pour permettre leur réglage :
Jour/Day, Mois/Month, Année/Year, Heure/Hour, Minutes/Minute, Jour de la semaine/Day of week.
L'inscription Save?? à valider avec Menu, permet de vérifier l'exactitude des opérations effectuées avant de les valider
(L'indication Sauvegardé/Save s'inscrit alors à l'afficheur)
Programmateur horaire hebdomadaire
Appuyer sur la touche Menu pendant 2 secondes pour accéder au réglage de l'horloge, appuyer sur la touche + pour accéder à la fonction de programmation hora hebdomadaire, identifiée à l'afficheur par la description "Program on/off".
Il permet de programmer un nombre d'allumages et d'extinctions par jour (jusqu'à un maximum de trois) pour chaque jour de la semaine.
Vérifier à l'afficheur avec la touche "Menu" pour afficher une des possibilités suivantes:
NO PROGRAM (aucun programme)
DAILY PROGRAM (un programme unique pour tous les jours)
WEEKLY PROGRAM (programmation pour chaque jour)
Pour passer d'une fonction à l'autre, appuyer sur les touches + et -.
Validator, avec la touche Menu, l'option "DAILY PROGRAM", pour accéder au besoin du nombre de programmes (allumages/extinctions) pouvant être effectués en un jour.
Avec "DAILY PROGRAM" le ou les programmes déterminés seront les mêmes pour tous les jours de la semaine.
Appuyer successivement sur ^+ pour afficher :
- No program
- program (un allumage et une extinction par jour), program (idem), program (idem)
Intervenir sur la touche pour afficher dans l'ordre inverse.
Sélectionner programme pour afficher l'heure de l'allumage.
L'afficheur visualise: 1 ON heures 10,30; appuyer sur la touche + / - pour changer l'heure et valider avec menu.
L'afficheur visualise: 1 ON minutes 10,30; appuyer sur la touche + / - pour varier les minutes et valider avec menu.
Suivre la même marche pour programmer l'extinction et pour les allumages ou extinctions successives.
Valider en appuyant sur Menu à l'affichage de Save?
En validant avec "WEEKLY PROGRAM", il faudra besoin le jour où effectuer la programmation:
1 Lu; 2 Ma; 3 Me; 4 Je; 5 Ve; 6 Sa; 7 Di
Après avoir sélectionné le jour, en les faisant défiler avec les touches + et -, et avoir validé avec la touche Menu, la programmation continue avec le même mode que celui qui effectue un "DAILY PROGRAM", en sélectionnant, pour chaque jour de la semaine, si activer une programmation en établissant le nombre d'interventions et à chaque heure.
En cas d'erreur à n'importe quel moment de la programmation, on pourra quitter le programme sans enregistrer.
L'appui sur la touche 0/1 affiche Saved.
Les opérations ici décrites (réglage puissance/température et ventilation, réglage montre, programmation hors d'heure allumages extinctions, variation chargement pellets, essai à froid et réglages paramètres) peuvent être effectuées SEULEMENT avec la TÉLÉCOMMANDE
Pour utiliser la télécommande, l'orienter vers le poèle. Un bip sonore de confirmation indique que la réception a eu lieu, confirmé par l'exécution de la commande.
Le cas le plus fréquent de dysfonctionnement de la télécommande est lié au déchargement des piles. Les replacer en éliminant les piles usées.
Variation du chargement des pellets
Appuyer pendant deux secondes sur la touche Menu de la télécommande et, en intervenant sur les touches +/-, faire défiler les indications à l'afficheur jusqu'à l'inscription "ADJ-PELLET".
Validator. Valider cette fonction avec la touche Menu pour accéder au réglage du chargement des pellets. En diminuant la valeur programmée on diminue le chargement des pellets et en augmentant la valeur programmée on augmente le chargement des pellets. Cette fonction peut être utile au cas où le type de pellets serait différent de celui pour lequel le poêle a été étalonné et lorsque, de ce fait, une correction du chargement est nécessaire.
Si cette correction n'est pas suffisante, contacter le service après-vente pour établir une nouvelle assiette de fonctionnement.
Note sur la variabilité de la flamme
Les variations eventuelles de l'état de la flamme dépendent du type de pellet utilisé, ainsi que d'une variabilité normale de la flamme du combustible solide et des nettoyages périodiques du creuset, que le poèle effectue automatiquement (et qui NE replacent PAS la nécessaire aspiration à froid faite par l'utilisateur avant l'allumage).
Signalisation de réserve
L'insert PELLBOX SCF est doté d'une fonction électronique de relevé de la quantité de pellets qui se trouvent dans le réservoir.
Le système de relèvement, intégré dans la carte électronique, permet de contrôler à n'importe quel moment combien il reste d'heures et de kg avant l'épuisement des pellets.
Pour que le système fonctionne correctement, il est important de suivre la marche ci-dessous, lors du allumage (effectué par le SAV).
1° Allumage/essai (effectué par le SAV)
La mise en service doit être effectuée conformément aux prescriptions de la norme UNI 10683 point 3.21
Cette norme indique les opérations de contrôle à effectuer sur place, servant à vérifier le fonctionnement correct du système.
Système de réserve de pellets
Avant d'activer le système, il faudra charger un sac de pellets dans le réservoir et utiliser le PELLBOX jusqu'à l'épuisement du combustible charge.
Cela, afin d'obtenir un bref rodage du système.
Après quoi, on pourra remplir complètement le réservoir et mettre en fonction le PELLBOX.
Durant le fonctionnement, au moment où il sera possible de charger un sac entier de 15kg de pellets, l'inscription "Réserve" clignotera à l'afficheur.
À ce point, après avoir versé un sac de pellets, il faudra entrer dans la mémoire que le chargement des 15kg a eu lieu.
Pour ce faire, suivre la marche ci-dessous :
- appuyer sur la touche "Menu" (pendant environ 3-4 secondes) jusqu'à l'affichage de l'inscription "Clock".
- appuyer sur la touche "+" jusqu'à l'affichage de l'inscription "Réserve Pellets".

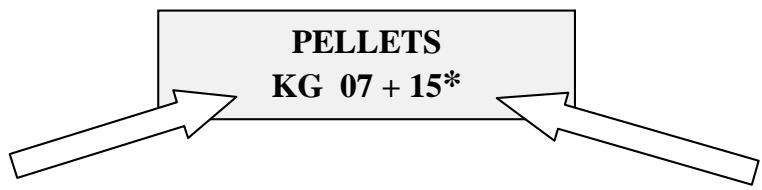

- appuyer sur la touche "Menu" lorsqu l'écran suivant s'affiche, ensuite, avec la touche "+" faire atteindre au chiffre (*) une valeur égale au nombre de kg de pellets chargés (15 kg dans le cas indiqué ci-dessus).
kg restants dans le réservoir
kg à charger
- appuyer sur la touche "Menu" pour valider
- appuyer sur la touche "0/1" pour quitter.
Après avoir effectué l'opération ci-dessus et après une consommation de 15kg, le système affichera de nouveau l'inscription "Réserve" clignotante.
Il faudra ensuite répéter l'opération en procédant du point 1 au point 5.
Conseils en cas d'inconvénient
| PROBLÈME | CAUSE | SOLUTIONS |
| tableau synoptique éteint | Manque de tension du réseau | contrôler que le cordon d'alimentation est branché contrôler le fusible (sur la prise d'alimentation) |
| télécommande inefficace | Distance excessive de l'insert | s'approcher du poèle |
| Pile de la télécommande déchargée | contrôler et replacer la pile s'il y a lieu |
| Air en sortie non chaud | Trop de suie dans l'échangeur | nettoyer l'échangeur en passant par l'intérieur du foyer |
| La flamme n'apparaît pas (n'oubliez pas que la flamme apparaît 5 minutes après avoir appuyé sur la touche on/off) | Le replissage de la vis sans fin n'a pas été effectué | Remplir la vis sans fin (voir paragraphe sur allumage) |
| Manque d'allumage | Accumulation d'imbrûlés dans le creuset | Nettoyer le creuset |
| Ne "démarre" pas la phase de branchement / débranchement à l'heure voulue | Programmation non correcte: Heure courante activation des programmes activation du programme dans la journée | Vérifier selon les indications |
Les cheminées et les conduits de fumée auxquels sont reliés les appareils qui utilisent des combustibles solides doivent être nettoyés tous les ans (vérifiez si dans votre pays il existe une réglementation à cet égard). En omettant le contrôle et un nettoyage réguliers, on augmente la probabilité d'un incendie dans la cheminée. Dans ce cas, suivre la marche ci-dessous :
ne pas utiliser de l'eau pour éteindre;
vider le réservoir à pellets :
Après l'incident, faire appel à des techniciens spécialisés avant de redémarrer la machine.
Signalisation des CAUSES de blocage éventuelles
En cas de nécessité, le motif de l'extinction s'inscrit à l'afficheur.
1) No depression: extinction pour manque de dépression 2) No expulsion: extinction pour anomalie du capteur de tours du moteur d'évacuation des fumées 3) No fire: extinction pour chute de la température des fumées 4) No start: extinction pour température des fumées non correcte en allumage 5) Blocage black-out: extinction pour manque de courant électrique 6) Termoc broken: extinction pour thermocouple en panne ou débranché 7) Over temp: extinction pour dépassement température maximum fumées.
Le signal demeure affiché jusqu'à ce qu'on intervienne sur le tableau, en appuyant sur la touche 0/1.
Il est recommandé de ne pas faire redémarrer le poèle avant d'avoir vérifié que le problème ait été éliminé.
Si le blocage a eu lieu : pour redémarrer le poèle, attendre d'abord la fin de la procédure d'extinction s'effectue (600 secondes avec indication sonore) et appuyer ensuite sur la touche 0/1.
Ne jamais débrancher la fiche durant l'extinction à la suite d'un blocage.
Il est important d'indiquer au SAV (service après-vente) ce que signale le tableau.
Après une consommation de pellets de 2500 kg, l'inscription "service" s'affiche.
L'insert fonctionne mais un entretien extraordinaire devra être effectué par un SAV agréé.
Conseils en cas d'inconvénient
1) No Depression (Intervient si le capteur de flux détecte un flux d'air comburant insuffisant). Le flux peut être insuffisant si la porte est ouverte, si son étanchéité n'est pas parfaite (ex. garniture), s'il y a un problème d'aspiration de l'air ou d'évacuation des fumées, ou si le creuset est encrassé, ou si le capteur de flux est sale (nettoyer à l'air sec). Contrôler le seuil du capteur de flux (dans les paramètres). L'alarme dépression peut se vérifier même durant l'allumage. 2) No Expulsion (Intervient si le capteur de tours de l'extracteur de fumées relève une anomalie) - Contrôler le bon fonctionnement de l'extracteur de fumées (connexion au capteur de tours) - Contrôler la propriété du canal de fumée. 3) No fire (Intervient si le thermocouple relève une température des fumées inférieure à la valeur programmée, en interprétant cela comme une absence de flamme). La flamme peut être absente en cas de: absence de pellets - trop de pellets ont suffoqué la flamme - le thermostat de pression maxi est intervenu (cas rare, il n'intervient qu'en cas de surtempérature des fumées) 4) No start (Intervient si, dans un délai maximum de 15 minutes, la flamme n'apparaît pas et la température de démarrage n'est pas atteinte). Distinguuer les deux cas suivants :
| La flamme NE s'est PAS allumée | La flamme s'est allumée, mais après l'inscription Start l'inscription Start Failed s'est affichée |
| Vérifier:
- le positionnement et la propreté du creuset
- le bon fonctionnement de la résistance
-la température ambiente (si inférieure à 3°C) et l'humidité.
Essayer d'allumer avec un allume-feu. | Vérifier:
- le bon fonctionnement du thermocouple
- la température de démarrage programmée dans les paramètres |
5) Blocage blackout
Vérifier le branchement électrique et les chutes de tension
6) Termok broken (Intervient si le thermocouple est en panne ou débranché) Vérifier que le thermocouple est connecté à la carte. Vérifier le bon fonctionnement lors de l'essay à froid. 7) Over temp (extinction pour température excessive des fumées) Une température excessive des fumées peut dépendre: du type de pellets, d'une anomalie dans l'extraction des fumées, d'un canal de fumées bouché, d'une installation non correcte, d'une "dérive" du motoréducteur.
Un nettoyage régulier est à la base d'un bon fonctionnement de l'insert
Avant d'effectuer tout entretien, débrancher l'appareil du réseau d'alimentation électrique
Nettoyage journalier
Le nettoyage doit être effectué avec un aspirateur. Toute la procédure prend seulement quelques minutes par jour. L'ASPIRATEUR DOIT ÊTRE UTILISÉ lorsque l'insert est froid:
- Aspirer la porte, le plan du feu et l'emplacement autour du creuset où tombent les cendres.
- Retirer le creuset ou le décaprer à la spatule, nettoyer les occlusions eventuelles des trous sur tous les côtés.
- Aspirer le siège du creuset, nettoyer les bords de contact, remettre en place le creuset.
- S'il y a lieu, nettoyer le verre (à froid).
Nettoyage hebdomadaire
Pellbox SCF est doté de deux inspections sur le plan du feu "A" et de deux sur le plafond du foyer "B" qui permettent d'intervenir de manière facile et efficace pour le nettoyage du conduit des fumées.
- nettoyage essentiel du conduit des fumées
"A"
'B"
- vider le réservoir et en aspirer le fond en cas d'inactivité de l'insert et, de toute façon, tous les 15 jours.

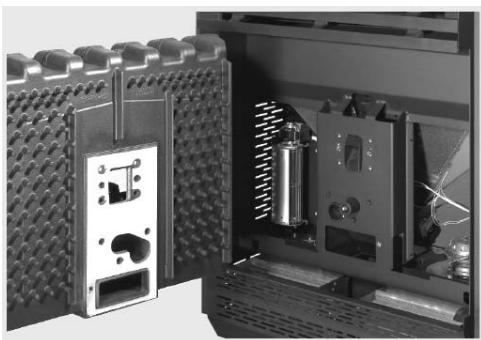

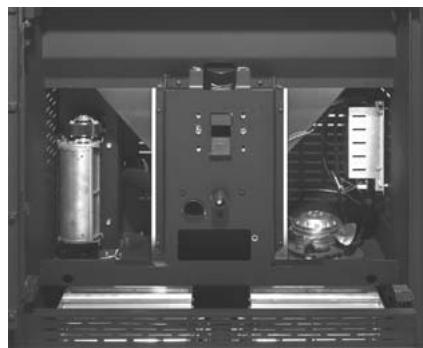

Chaque SAISON (aux soins du SAV - service après-vente agréé)
- Après une consommation de pellets de 2500 kg, l'inscription "service" s'affiche, indiquant la nécessité d'entretien.
- Nettoyage général interne et externe
- Nettoyage soigneux des tubes d'échange
- Nettoyage soigneux et décapage du creuset et de l'emplacement correspondant
- Nettoyage des ventilateurs, vérification mécanique des yeux et des fixations
- Nettoyage du canal de fumée (remplacement de la garniture sur le tuyau d'évacuation des fumées)
- Nettoyage du siège du ventilateur d'extraction des fumées, du capteur de flux, contrôle du thermocouple.
- Nettoyage, inspection et décapage du siècle de la résistance d'allumage, remplacement de la résistance s'il y a lieu.
- Nettoyage / contrôle du Tableau synoptique
- Inspection visuelle des câbles électriques, des connexions et du cordon d'alimentation
- Nettoyage du réservoir à pellets et vérification des joints et de la vis sans fin-motoréducteur
- Remplacement de la garniture de la porte
- Essai fonctionnel, chargement vis sans fin, allumage, fonctionnement pendant 10 minutes et extinction
En cas d'utilisation fréquente du poêle, le nettoyage du canal de fumée tous les 3 mois est conseillé.
LE MANQUE D'ENTRETIEN ANNUEL IMPLIQUE L'INVALIDATION DE LA GARANTIE.
- ALLUMAGE TÉLÉPHONIQUE À DISTANCE (code 281900)
Le poêle pourra être allumé à distance, en faisant monter par le SAV (service après-vente/agréé), un combinateur téléphonique sur la carte électronique (port AUX).
Accessions adaptés pour un nettoyage excellent
GlassKamin
Bidon aspirateur cendres PIPPO
Pose et installation
Installation effectuée par le SAV agréé qui a délivré la garantie et le manuel d'entretien. Aération de la pièce : Le canal de fumée/le carneau reçoit seulement l'évacuation de l'insert. Le canal de fumée présente : 2 coudes au maximum, 2 mètres maximums horizontalement. La cheminée au-delà de la zone de reflux. Les tuyaux d'évacuation sont en matériel ajusté (l'acier inox est conseillé). Lors de la traversée d'éventuelles matières inflammables (ex. bois), toutes les précautions pour éviter des incendies ont été prises.
Usage
Le pellet utilisé est de bonne qualité et non humide. Le creuset et le compartiment des cendres sont propres et bien mis en place. Le nettoyage du verre doit toujours avoir lieu lorsque le creuset est froid. Les éléments de fermeture des fumées dans le foyer (n°14 - 15 éclaté) sont bien mis en place. La porte est fermée. Le creuset est bien inséré dans son logement.
NE PAS oublier d'aspirer le creuset avant chaque allumage
20020 LAINATE (MI) - Via Mascagni, 7
Tél. +39.02.937.62.1 - Fax. +39.02.937.62.400
www.edilkamin.com - mail@edilkamin.com
La société Edilkamin S. p. A. se réserve le droit de modifier sans préavis des parties du présent manuel
code : 288890 3.12-07/B
