Type de produit	Poêle à granulés
Marque	EDILKAMIN
Modèle	IRIS PLUS
Poids	140 kg
Puissance utile	8,3 kW
Rendement	85 %
Capacité du réservoir	15 kg
Autonomie	10 à 30 heures
Consommation de combustible	2 kg/h
Volume de chauffe	60 à 190 m³
Diamètre conduit fumées	80 mm
Diamètre prise air extérieur	40 mm
Alimentation électrique	230 V ~ 50 Hz
Puissance électrique absorbée (moyenne)	150 W
Puissance électrique absorbée (allumage)	400 W
Combustible	Pellets (diamètre 6-7 mm, longueur ≤ 40 mm, humidité ≤ 8 %)
Allumage	Automatique (résistance électrique) ou manuel (allume-feu)
Modes de fonctionnement	Manuel (puissance P1-P3) et Automatique (température ambiante)
Programmateur horaire	Hebdomadaire, 3 programmes
Télécommande	Optionnelle (infrarouge)
Sécurités	Alarmes H1-H7 (dépression, moteur, flamme, allumage, black-out, thermocouple, surtempérature)
Entretien	Quotidien : nettoyage creuset et aspiration cendres ; annuel : par SAV
Revêtement	Céramique (beige ou rouge amarante)
Pièces détachées	Liste de 86 pièces (codes fournis dans la notice)
Garantie	Conditionnée au premier allumage par le SAV agréé

FOIRE AUX QUESTIONS - IRIS PLUS EDILKAMIN

Comment allumer le poêle IRIS PLUS ?

Pour un allumage automatique, assurez-vous que le poêle est en veille (affichage clignotant), puis appuyez sur la touche ON/OFF pendant 2 secondes. Le poêle lance la procédure d'allumage : le réservoir alimente le creuset, la résistance chauffe, et la flamme apparaît après environ 5 minutes. En cas de température ambiante inférieure à 3°C ou de panne de résistance, vous pouvez allumer manuellement en plaçant un allume-feu dans le creuset et en appuyant sur ON/OFF.

Que faire si le poêle ne s'allume pas ?

Vérifiez d'abord que la vis sans fin est remplie (si le réservoir était vide, effectuez le remplissage manuel en appuyant simultanément sur ON/OFF et A/m). Assurez-vous que le creuset est propre et que les trous ne sont pas obstrués. Contrôlez l'arrivée d'air comburant et le bon fonctionnement de la résistance. Si le problème persiste, utilisez un allume-feu. En cas d'échec, le code AF (allumage échoué) s'affiche ; nettoyez le creuset et réessayez.

Comment programmer le programmateur horaire hebdomadaire ?

Maintenez la touche MENU enfoncée pendant 2 secondes jusqu'à afficher 'TS'. Appuyez trois fois sur MENU pour afficher 'Prog', puis utilisez les touches + et - pour sélectionner le programme (Pr01, Pr02, Pr03). Appuyez sur MENU pour définir l'heure d'allumage (OnP1) et d'extinction (OfP1) par paliers de 10 minutes. Validez avec MENU, puis pour chaque jour (day1 à day7), choisissez 'On' ou 'Of' pour activer ou désactiver le programme. Quittez avec la touche ON/OFF.

Quelle est la signification des codes d'erreur H1 à H7 ?

H1 : Alarme dépression (flux d'air insuffisant) ; H2 : Avarie moteur d'extraction des fumées ; H3 (SF) : Stop flamme (température des fumées trop basse) ; H4 (AF) : Allumage échoué ; H5 : Black-out (coupure de courant) ; H6 : Thermocouple en panne ou débranché ; H7 : Surtempérature des fumées. Après résolution du problème, appuyez sur ON/OFF pour redémarrer après la phase d'extinction.

Comment nettoyer le poêle IRIS PLUS ?

Avant tout nettoyage, débranchez l'appareil et attendez qu'il soit froid. Quotidiennement : aspirez la porte, le plan du feu et le siège autour du creuset (pas de tiroir à cendres). Retirez le creuset et nettoyez les trous avec une spatule. Aspirez le siège et remettez le creuset. Nettoyez le verre à froid avec un produit spécial. Annuellement : faites effectuer un entretien complet par le SAV (nettoyage des échangeurs, ventilateurs, conduit de fumée, etc.). Tous les 15 jours ou en cas d'inactivité, videz et aspirez le réservoir.

Quel type de pellets utiliser ?

Utilisez exclusivement des pellets de qualité, de diamètre 6-7 mm, longueur maximale 40 mm, humidité inférieure à 8 % et pouvoir calorifique d'au moins 4300 kcal/kg. Les pellets de mauvaise qualité (fendillés, poussiéreux) peuvent encrasser le poêle et réduire le rendement. Ne brûlez jamais d'autres combustibles sous peine d'invalidation de la garantie.

Quelles sont les distances de sécurité à respecter ?

Installez le poêle sur un sol résistant, perpendiculairement. Respectez une distance minimale de 40 cm sur les côtés et l'arrière par rapport aux matériaux moyennement inflammables, et 80 cm devant. Si le sol est inflammable, intercalez une plaque calorifuge dépassant d'au moins 20 cm sur les côtés et 40 cm à l'avant. Pour les parois en bois, calorifugez le conduit de fumée. Consultez la notice pour les schémas détaillés.

Comment remplir le réservoir et la vis sans fin ?

Le réservoir se remplit par le couvercle situé sur le dessus du poêle. Si le réservoir est vide et que la vis sans fin n'est pas alimentée, effectuez le remplissage manuel : avant l'allumage, appuyez simultanément sur les touches ON/OFF et A/m. Cela actionne la vis pour amener les pellets jusqu'au creuset. Il est normal qu'une petite quantité de pellets reste dans le réservoir.

Le poêle peut-il être utilisé avec une télécommande ?

Oui, une télécommande infrarouge (optionnelle, référence 254160) permet d'allumer, éteindre et régler à distance. Son utilisation est simple : dirigez-la vers le poêle. En cas d'inefficacité, vérifiez la portée ou remplacez la pile. Notez que l'allumage téléphonique à distance n'est pas disponible en option EdilKamin.

Que faire en cas d'incendie de cheminée ?

N'utilisez surtout pas d'eau ! Videz immédiatement le réservoir à pellets pour arrêter l'alimentation. Après l'incident, faites appel à un technicien spécialisé pour vérifier l'installation avant de redémarrer le poêle. Un nettoyage annuel régulier du conduit de fumée réduit le risque d'incendie.

MODE D'EMPLOI IRIS PLUS EDILKAMIN

Informations pour la sécurité	page 2
Description, dimensions, combustible	page 3
Éclaté avec codes pieces de rechange	page 4
Données techniques, entraxe trough, schéma électrique	page 6
Montage et installation (SAV)	page 7

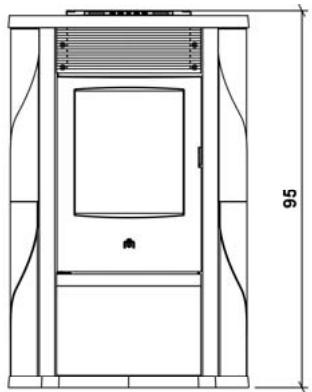

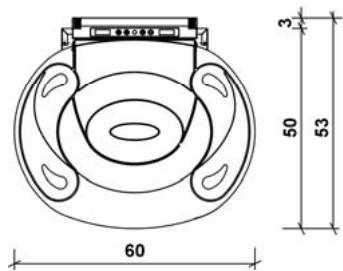

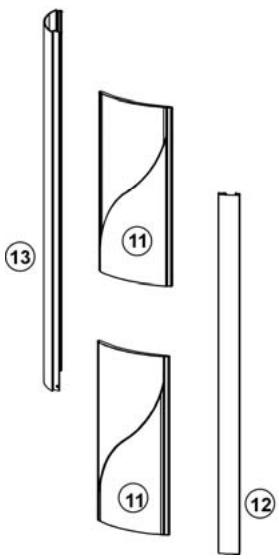

Dimensions et montage revêtement	page 9

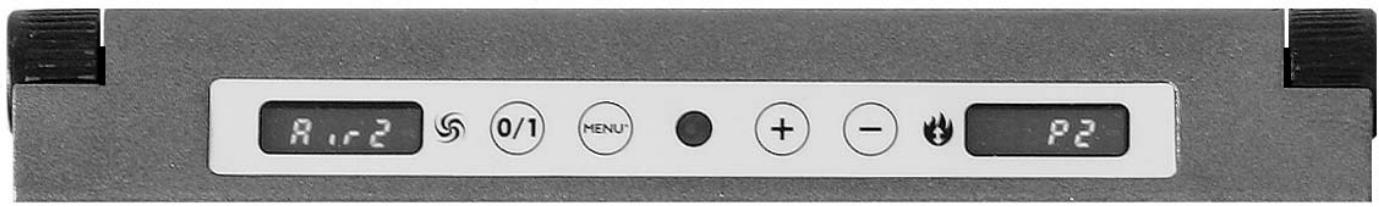

Interface	page 10
Fonctionnement
Avant d'allumer	page 10
Allumage et replissage de la vis sans fin	page 11
Mode de fonctionnement: manuel / automatique	page 11
Extinction	page 11
Allumages et extensions temporisés	page 12
Conseils en cas d'inconvénient	page 13
Entretien: ordinaire et annuel (SAV)	page 15
Options	page 15
Réglementations	page 15

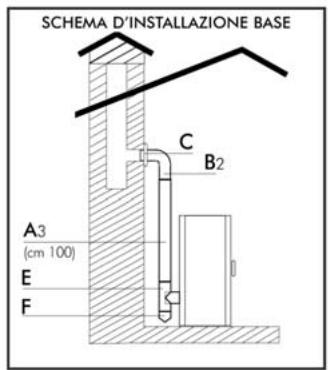

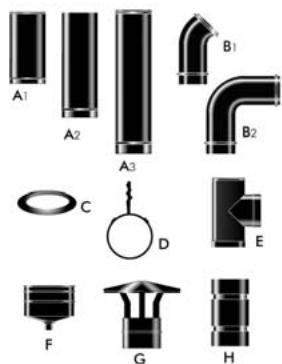

Accessoires pour l'installation	page 16

Chère Madame, Cher Monsieur,

Nous vous remercions pour avoir choisi notre poèle IRIS PLUS

Avant de mettre en fonction votre poèle, nous vous prions de lire attentivement cette fiche technique, cela vous permettra d'exploiter pleinement, et en toute sécurité, toutes ses caractéristiques.

Nous vous rappelons que le premier allumage DOIT être effectué par le SAV (service après-vente agréé) qui vérifie l'installation et rédigera la garantie. Une installation non correcte, des entretiens non correctement effectués ou un usage impropre du produit, déchargent le constructeur de toute responsabilité quant à tout dommage éventuel dérivant de l'utilisation du poèle.

Informations pour la sécurité

Ce poèle a été conçu pour chauffer le local où il se trouve par irradiation et grâce au mouvement de l'air sortant des grilles frontales, au moyen de la combustion automatique des pellets dans le foyer.

Les seuls risques pouvant dériver de l'emploi de ce poèle sont liés à un manque de respect de l'installation, à un contact direct avec les parties électriques sous tension (internes), à un contact avec le feu et avec les parties chaudes (verre, tuyaux, sortie d'air chaud) ou à l'introduction de substances étrangères. Comme combustible, utiliser exclusivement les pellets.

En cas de dysfonctionnement des composants, le poèle met en place des dispositifs de sécurité qui garantissent son extinction ; laissez-les effectuer leur action sans intervenir.

Pour un fonctionnement régulier du poèle, veiller à ce qu'il soit installé dans le respect des consignes indiquées sur cette fiche et durant son fonctionnement, veiller aussi à ne jamais ouvrir la porte : en effet, la combustion étant gérée automatiquement, elle ne nécessite aucune intervention.

Il est impérativement interdit d'introduire des substances étrangères dans le foyer ou dans le réservoir.

Pour nettoyer le canal de fumée, ne pas utiliser de produits inflammables.

Les parties du foyer et du réservoir doivent être uniquement aspirées avec un aspirateur. Ne pas aspirer les braises chaudes.

Le verre peut être nettoyé à FROID, avec un produit spécial (ex. GlassKamin) et un chiffon. Ne pas nettoyer à chaud.

S'assurer que le poèle a été installé et allumé par le SAV (service après-vente) agréé, qui rédige la garantie en s'assumant la responsabilité de la régularité de l'installation.

Durant le fonctionnement du poèle, les tuyaux d'évacuation et la porte atteignent des températures élevées.

Ne pas placer des objets ne résistant pas à la chaleur à proximité du poèle.

Ne JAMAIS utiliser des combustibles liquides pour allumer le poèle ou raviver les braises.

Ne pas boucher les fentes d'aération du local où le poèle a été installé, ni les entrées d'air du poèle.

Ne pas mouiller le poèle et ne pas s'approcher des parties électriques avec les mains mouillées.

Ne pas insérer des réducteurs sur les tuyaux d'évacuation des fumées.

Le poêle doit être installé dans des locaux adaptés à la lutte contre l'incendie et desservis par tous les services (alimentation et evacuations) que l'appareil requiert pour un fonctionnement correct et en sécurité.

Avant d'effectuer tout entretien, débrancher l'appareil du réseau d'alimentation électrique.

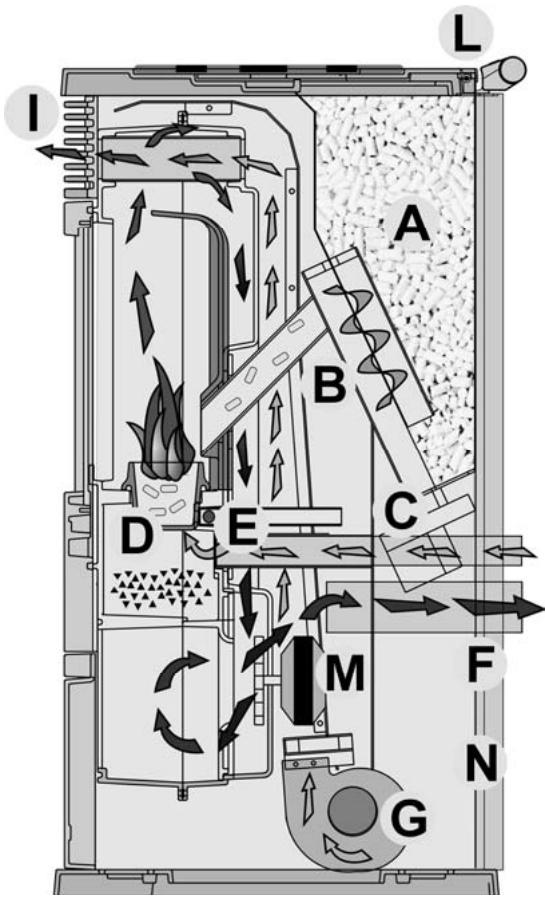

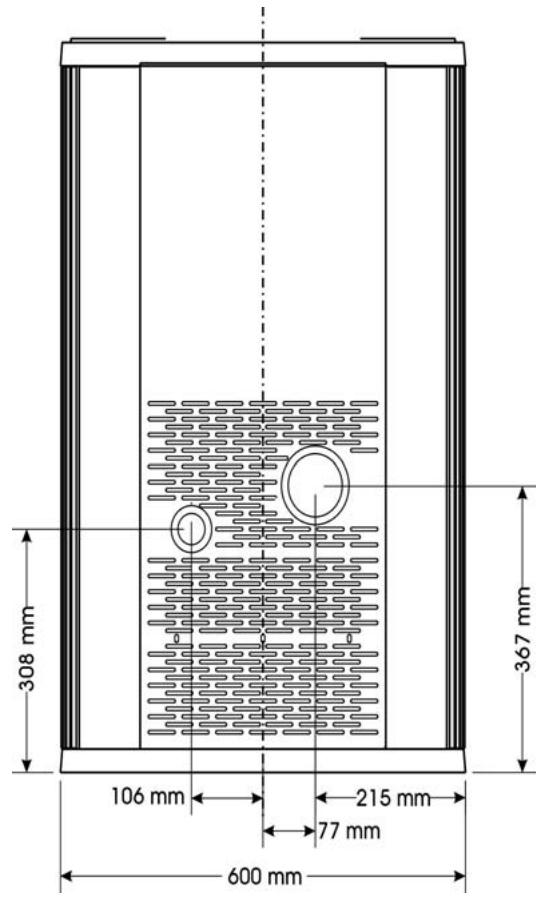

Le combustible (pellets) est prélevé du réservoir de stockage (A) et, au moyen d'une vis sans fin (B) activée par un motoréducteur (C), il est transporté dans le creuset de combustion (D).

L'allumage des pellets a lieu au moyen de l'air chaud produit par une résistance électrique (E) et il est aspiré dans le creuset par le biais d'un ventilateur centrifuge (M).

Les fumées produites par la combustion sont extraites du foyer au moyen de ce même ventilateur centrifuge et évacuées par la tubulure située dans la partie basse du dos du poêle (F).

Par le biais du ventilateur (G), l'air passe dans un interstice sur le dos du foyer, où il est chauffé, pour être ensuite évacué à l'extérieur, à travers la grille frontale (I).

Le réglage de la quantité de combustible et l'extraction des fumées/alimentation d'air comburant s'effectue par le biais d'une carte électronique (L) afin d'obtenir une combustion à haut rendement.

Le poèle utilise comme combustible les pellets, fabriqués à partir de petits cylindres de matériel ligneux pressé, dont la combustion est gérée électroniquement.

Le poèle est réalisé avec une structure interne complètement en fonte.

Le réservoir à combustible est situé dans la partie haute du poèle.

Le remplissage du réservoir a lieu à travers le couvercle placé dans la partie postérieure du top.

Humidificateur : pour humidifier l'air du local, verser de l'eau dans le bac placé sous le carreau du top, en ayant soin de ne pas la verser dans le poèle.

Le revêtement externe est disponible dans les couleurs et dans les matériaux suivants:

céramique: beige et rouge amarante.

Note sur le combustible.

Le poêle à pellets IRIS PLUS a été créé et programmé pour brûler des pellets.

Le pellet est un combustible qui se présente sous forme de petits cylindres d'environ 6mm de diamètre, obtenus en compressant à de hautes valeurs la sciure et les copeaux de bois broyés, sans utilisation de colles ou d'autres matériaux étrangers.

Pour NE PAS compromettre le bon fonctionnement du poêle, il est indispensable de NE PAS y brûler autre chose que des pellets. L'emploi d'autres matériaux (bois compressé), détectable par des analyses de laboratoire, entraîne l'invalidation de la garantie. EdilKamin a testé et programmé ses poêles pour leur permettre de garantir leurs performances avec des pellets ayant les caractéristiques suivantes:

diamètre: 6-7 millimètres

longueur maximum: 40mm

humidité maximum: 8%

rendement calorique: au moins 4300kcal / kg

L'emploi de pellets ayant des caractéristiques différentes implique la nécessité d'un nouvel étalonnage du poêle (semblable à celui effectué par le SAV (service après-vente) lors du premier allumage).

L'emploi de pellets non adéquats peut provoquer une diminution du rendement, des anomalies de fonctionnement, des blocages par obstruction, l'encrassement du verre, des imbrûlés...

Une simple analyse du pellet peut être réalisée visuellement. Bon : lisse, longueur régulière, peu poussièreux.

Mauvaise qualité: avec des fentes horizontales et verticales, très poussièreux, longueur très variable avec présence de corps étrangers.

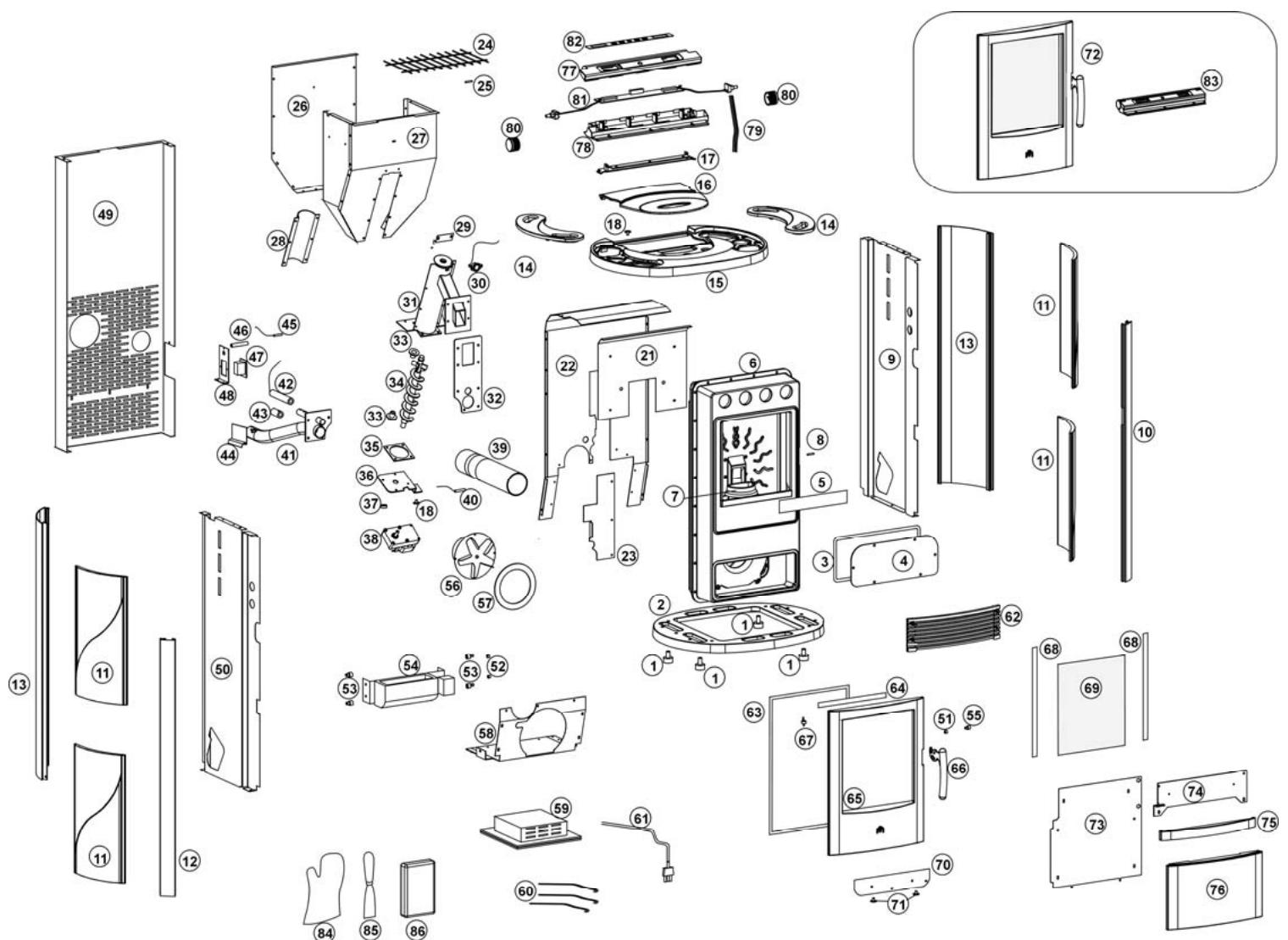

N.	Description	code	Nb pièces
1	PIED ANTIVIBRANT.30X20X8/70 SHR.	249970	4
2	BASE EN FONTE	248720	1
3	GARNITURE 10 X 2 ADHÉSIVE	425810	0,9 m
4	BRIDE INSPECTION CHAMBRE DE COMBUSTION	247310	1
5	PROFIL PARE-CENDRES	249120	1
6	CHAMBRE DE COMBUSTION EN FONTE	291520	1
7	CREUSET EN FONTE	248710	1
8	DOUILLE CHARNIÈRE POIGNée	254110	1
9	PAROI DROITE SUPPORT CHAMBRE DE COMBUSTION	247270	1
10	PROF. ALUM. AV D	291480	1
11	FLANC LATERAL
	BORDEAUX	291680	4
	ABRICOT	291690	4
12	PROF. ALUM. AV G	291490	1
13	PROFIL ALUMINIUM POSTÉRIEUR	291500	2

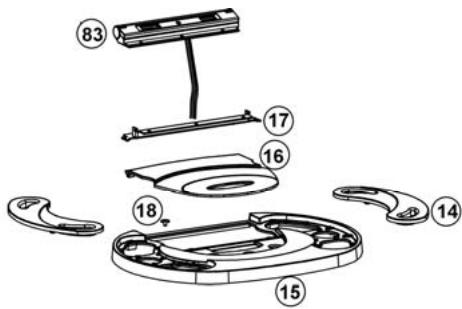

14	HAUT SUPérieUR CÉRAMIQUE
	BORDEAUX	291640	2
	ABRICOT	291650	2
15	HAUT OVALE FONTE	248770	1
16	COUVERCLE PELLETS FONTE	248780	1
17	PROFIL CHARNIÈRE COUVERCLE PELLETS	247490	1
18	BOUCHON EN CAOUTCHOUÇ	234420	2
21	DéFLECTEUR AIR INTÉRIEUR	247300	1
22	CONVOYEUR AIR DE VENTILATION	247410	1
23	PROFIL FERMETURE CONVOYEUR	354740	1
24	GRILLE DE PROTECTION	247500	1
25	TUBE EN CAOUTCHOUÇ POUR GRILLE PELLETS	199040	1
26	PAROI POSTÉRIEURE CONTENEUR PELLETS	247510	1
27	CONTENEUR PELLETS	248560	1
28	DEMI-COQUILLE DE FERMETURE VIS	247330	1
29	FERMETURE SUPérieURE CHARGEUR	247480	1
30	THERMOSTAT RÉARMEMENT AUTOMATIQUE 120°C	255360	1
31	CORPS CHARGEUR	248500	1
32	GARNITURE PAPIER CÉRAMIQUE SORTIE PELLETS	247370	1
33	BAGUE TÉFLONNée POUR CHARGEUR	249010	2
34	ARBRE CHARGEUR	249343	1
35	GARNITURE PAPIER CÉRAMIQUE CHARGEUR	247380	1
36	BRIDE INFÉRIÉURE BLOCAGE ARBRE	247320	1
37	DOUILLE BLOCAGE MOTORÉDUCTEUR	232580	1
38	MOTORÉDUCTEUR MK 1,5 rpm	230560	1
39	TUYAU FUMÉE INOX	250300	1
40	THERMOCOUPLE TYPE "J"	255370	1
41	TUYAU ALLUMAGE ET ASPIRATION	249350	1
42	CARTOUCHE 300 W	248510	1
43	DOUILLE FIXATION CARTOUCHE	247350	1
44	CAPTEUR DE FLUX	232770	1
45	SONDE RELÉVEMENT TEMPERATURE AMBIANTE	255380	1
46	CAOUTCHOUÇ Porte-CAPEUR TEMPERATURE	266650	1
47	PRISE RÉSEAU AVEC INTERRUPTEUR	235210	1
48	PROFIL DE FIXATION PRISE ALIMENTATION	249500	1
49	PANNEAU POSTÉR EUR	249150	1
50	PAROI LATERALE G	247390	1
51	DOUILLE POIGNÉE	254110	1
52	ENTRETOISES ANTIVIBRANTES	285240	2
53	ANTIVIBRANTS EN CAOUTCHOUÇ	284930	4
54	VENTILATEUR TANGENTIEL	292240	1
55	VIS POIGNÉE	121960	1
56	VENTILATEUR EXTRACTION FUMÉES	215130	1
57	GARNITURE PAPIER POUR MOTORÉD. ASPIRATION FUMÉES	201010	1
58	BRIDE FIXATION CARTE ÉLECTRONIQUE	248120	1
59	CARTE ÉLECTRONIQUE POUR PROGR. HEBDOMADAIRE	292170	1
60	KIT CÂBLES ÉLECTRIQUES INTERNES	250050	1
61	CÂABLE ALIMENTATION RÉSEAU	230210	1
62	GRILLE FRONTALE SORTIE AIR FONTE	248730	1
63	GARNITURE Ø10	425780	1,5 m
64	ARRÊT DE VERRE SUPérieUR	360880	1
65	CHÂSSIS PORTE EN FONTE	291460	1
66	POIGNÉE PORTE	293990	1
67	PIVOT CHARNIÈRE PORTE	248380	1
68	GARNITURE FIBRE NOIRE 8X2 ADHÉSIVE	173050	0,28 m x 2
69	VERRE CÉRAMIQUE 283x337x4	267930	1
70	ARRÊT DE VERRE INFÉRIÉUR	360890	1
71	CAOUTCHOUCS ENTRETOISES	216510	2
72	PORTE COMPLÉTE	291510	1
73	SUPPORT POST. POUR PORTE	368960	1
74	PLAQUE CHARNIÈRE	291790	1
75	APPLICATION AVANT EN CÉRAMIQUE
	BORDEAUX	291720	1
	ABRICOT	291730	1
76	PORTE INFÉRIÉURE FONTE	291470	1
77	TABLEAU DE BORD DEMI-COQUILLE SUPérieURE	291350	1
78	TABLEAU DE BORD DEMI-COQUILLE INFÉRIÉURE	291360	1
79	CÂABLE FLAT	276790	1
80	BOUTON	291830	2
81	INTERRUPTEUR DOUBLE AFFICHEUR AVEC POTENTIAMÉTRES	291860	1
82	PELLICULE PANNEAU SYNOPTIQUE	291840	1
83	TABLEAU DE BORD ASSEMBLE AVEC DOUBLE AFFICHEUR	291870	1
84	GANT BOUTON AMBIDEXTRE EK	6630	1
85	SPATULE AVEC POIG. POUR POÉLES PELLETS	196500	1
86	SELS HYGROSCOPIUES	262260	1
	SET CÉRAMIQUE BORDEAUX	291420	1
	SET CÉRAMIQUE ABRICOT	291430	1

CHARACTERISTIQUES THERMOTECHNIQUES
Capacité réservoir	15	kg
Rendement	85	%
Puisance utile	8,3	kW
Autonomie min/max	10/30	heures
Consommation combustible	2	kg/h
Volume de chauffe (min/max)*	60/190	m 3
Poids	140	kg
Diamètre conduit fumées(femelle)	80	mm
Diamètre conduit prise airextérieur (mâle)	40	mm

Le volume de chauffe est calculé compte tenu de l'utilisation de pellets avec un p. c. i. d'au moins 4300 kcal/kg et une isolation de la maison conforme à la Loi 10/91.

Il est important de tenir compte aussi de la position du poèle dans la pièce.

CHARACTERISTIQUES ÉLECTRIQUES
Alimentation	230Vac +/-10% 50 Hz
Interrupteur on/off	oui
Puisance moyenne absorbée	150	W
Puisance absorbée en allumage	400	W
Fréquence télécommande (option)	infrarouge
Protection sur alimentation générale	Fusible 2A, 250 Vac 5x20
Protection sur carte électronique	Fusible 2A, 250 Vac 5x20

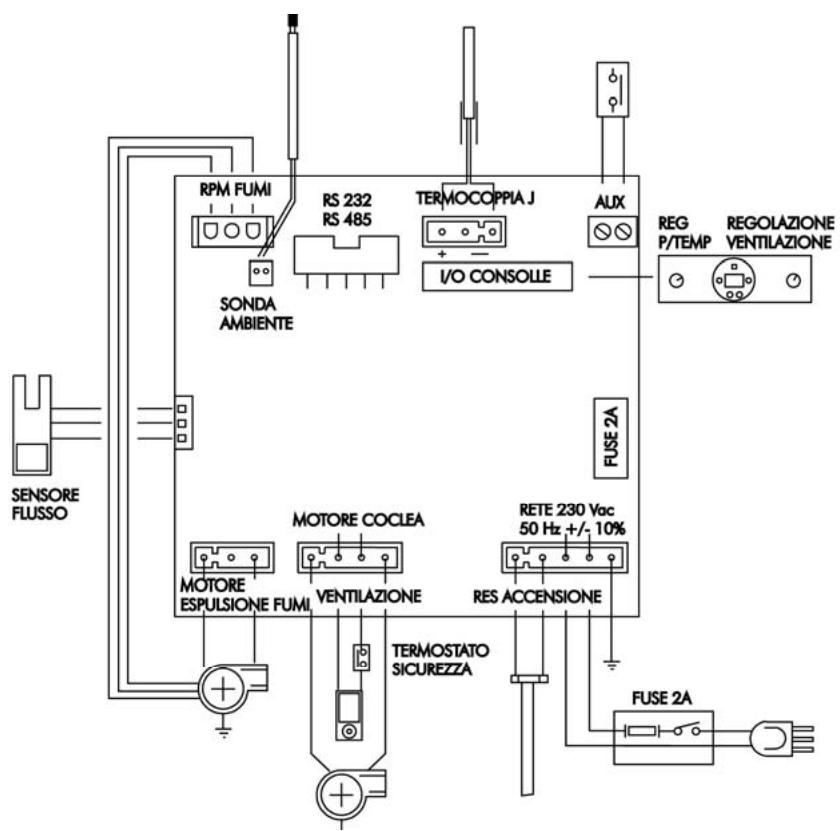

Figure

N. B.:

1) Tenir compte que les appareils électriques peuvent provoquer des perturbations 2) ATTENTION: parties sous tension, faire impérativement effectuer les entretiens et/ou les vérifications par des techniciens spécialisés.

1. RPM FUMÉES
2. THERMOCOUPLE
3. RÉGLAGE VENTILATION
4. SONDE D'AMBIANCE
5. I/O PUPITRE
6. CAPTEUR DE FLUX
7. MOTEUR VIS SANS FIN
8. RÉSEAU 230 Vac
9. FUSIBLE 2A
10. MOTEUR ÉVACUATION FUMÉES
11. VENTILATION
12. RES ALLUMAGE
13. THERMOSTAT DE SÉCURITÉ
14. FUSIBLE 2A

Montage et installation (SAV - service après-vente agréé)

Pour tout ce qui n'est pas expressement indiqué, dans chaque pays, faire référence aux normes locales. En Italie, faire référence à la norme UNI 10683/1998, ainsi qu'aux éventuelles indications régionales ou des ASL locales. En cas d'installation dans des copropriétés, demander au préalable l'avis du syndic.

Verification de compatibilité avec d'autres dispositifs

Le poêle NE DOIT PAS se trouver dans le même local où se trouvent des extracteurs et des appareils à gaz de type B.

Vérification branchement électrique (positionner la FICHE dans un point accessible)

Le poêle est doté d'un cordon d'alimentation électrique à brancher à une prise de 230V 50 Hz, de préférence avec un disjoncteur thermique. Des variations de tension supérieures à 10% peuvent compromettre le bon fonctionnement du poêle (prévoir un interrupteur différentiel adapté, s'il n'est pas déjà monté). L'installation électrique doit être aux normes ; vérifier en particulier le bon état du circuit de mise à la terre. La ligne d'alimentation doit avoir une section adaptée à la puissance de l'appareil.

Distances de sécurité pour anti-incendie et positionnement (fig.4 page 8)

Pour un fonctionnement correct, le poèle doit être positionné perpendiculairement au sol.

Vérifier la capacité portante du sol.

Le poêle doit être installé dans le respect des conditions de sécurité suivantes:

-distance minimum sur les côtés et sur le dos de 40 cm des matériels moyennement inflammables.

-ne placer aucun matériel facilement inflammable devant le poêle, à une distance inférieure à 80 cm

-si le poèle est installé sur un sol inflammable, intercaler une plaque de matériel calorifuge dépassant d'au moins 20 cm des côtes et 40 cm de la partie frontale.

En cas d'impossibilité de respecter les distances indiquées ci-dessus, mettre en place impérativement des mesures techniques et de maçonnerie permettant d'éviter tout risque d'incendie.

En cas de connexion avec une paroi en bois ou d'un autre matériel inflammable, calorifuger le tuyau d'évacuation des fumées avec de la fibre de céramique ou avec un autre matériel représentant les mêmes caractéristiques.

Prise d'air

Le local où se trouve le poèle doit impérativement avoir une prise d'air d'une section d'au moins 80 cm², garantissant le rétablissement de l'air consommé par combustion.

Dans l'alternative, l'air pour le poèle pourra être prélevé directement de l'extérieur à travers le prolongement en acier du tuyau de 4cm de diamètre. Dans ce cas, des problèmes de condensation pouraient seprésenter et il faudra protéger l'entrée de l'air avec un filet, dont une section libre d'au moins 12cm² devra être garantie. Le tuyau doit avoir une longueur inférieure à 1 mètre et il ne doit partager aucun coude.

Le tuyau doit terminer avec un segment à degrés vers le bas ou avec une protection contre le vent.

Le système d'évacuation doit être unique pour le poêle (il est interdit d'évacuer les fumées dans un carreau commun avec d'autres dispositifs).

L'évacuation des fumées a lieu par le tuyau de 8 cm de diamètre situé sur la partie arrière.

Prévoir un raccord en T avec un bouchon de collecte de la vapeur de condensation au début du segment vertical.

L'évacuation des fumées du poêle doit être reliée avec l'extérieur à l'aide de tuyaux d'acier ou noirs (résistants à 450°C), sans obstructions.

Le tuyau doit être scellé hermétiquement. Pour l'étanchéité des tuyaux et pour leur isolation éventuelle, utiliser impérativement des matériaux résistants au moins à 300°C (silicone ou mastics pour hautes températures).

Les segments horizontaux peuvent avoir une longueur jusqu'à 2 m. Les coudes peuvent être au nombre de 3 au maximum.

Si l'évacuation ne s'insère pas dans un carneau, il faudra installer un segment vertical opportunément fixé d'au moins 1,5m (à moins de contre-indications de sécurité évidentes) et un segment d'extrémité antivient. Le conduit vertical peut être interne ou externe. Si le canal de fumée se trouve à l'extérieur, il devra être calorifugé.

Si le canal de fumée s'insère dans un carneau, celui-ci doit être autorisé pour des combustibles solides et, si son diamètre est supérieur à 150 mm, il faudra l'assainir en intubant et en scellant l'évacuation par rapport à la partie en maçonnerie.

Tous les segments du canal de fumée doivent pouvoir être inspectés. Si le conduit est fixe, il doit présenter des ouvertures d'inspection pour le nettoyage.

Les installations possibles sont celles proposées aux figures 1, 2, 3, page 8.

FIG.1

FIG. 2 Figure 1 E: Fumées C: h minimum 1,5 m D: prise d'air de l'extérieur à l'environnement (section passante minimum 80 cm²) F: prise d'air de l'extérieur

Figure 2

G: Carreau en maconnerie

H : Air de combustion prélevé de l'extérieur

Figure 3

Figure 4

A : Distance du matériel inflammable

B: Protection au sol

carreaux latéraux (4) - panneaux latéraux en aluminium (4) - haut en fonte - porte réservoir à pellets - carreaux haut (2) - carreau avant en céramique (75)

Après avoir positionné la structure, en tenant compte des prescriptions indiquées au chapitre INSTRUCTIONS POUR L'INSTALLATION, suivre la marche ci-dessous :

• desserrer les 8 vis placées sous les carreaux du haut (14) et les 2 vis du panneau postérieur (49)
• soulever de 2/3 cm le haut (15) et le déplacer lateralement à droite, de ce qu'il faut pour insérer les 2 carreaux lateraux (11) dans le siège des profils en aluminium (12-13).
• déplacer le haut (15) lateralement vers la gauche de ce qu'il faut pour insérer les 2 autres carreaux lateraux (11) dans le siège des profils en aluminium (10-13).
• repositionner centralement le haut (15) et resserrer les vis précédemment desserrées.
• positionner les 2 carreaux supérieur (14) dans leur siège.

Enfin, ouvrir la porte, desserrer les 2 vis tarées à tête ronde qui fixent le support postérieur en fonte (73) à la structure et le retirer.

À ce point, fixer avec de la silicone l'application avant en céramique (75) sur le support précédemment enlevé.

Suivre la marche inverse pour le remontage du support (73) à la structure.

Molette droite (d)

Permet de régler la puissance en fonctionnement manuel ou la température en fonctionnement automatique. Le choix du type de fonctionnement s'effectue en intervenant sur la touche MENU, située sur le panneau central. L'afficheur indique la puissance ou la température programmée.

Molette gauche (g)

Permet de régler le début de l'air de ventilation ambiant qui, de toute façon, est toujours réglé pour garantir le refroidissement minimum nécessaire des parties internes du corps du poêle.

Touche 0/1 du panneau

Pour allumer ou éteindre le poêle et quitter la programmation horaire (prog).

Touché MENU du panneau

Commuter le fonctionnement du poêle de Manuel à Automatique et vice versa et permet d'entrer dans la programmation horaire (prog).

Touches “+ e -” du panneau

Permettent de se déplacer à l'intérieur de la programmation horaire (prog).

Indications à l'afficheur

Ac: Phase d'allumage (apparition de la flamme)

Ar: seconde phase d'allumage (stabilisation de la flamme) avant la phase de travail

off.: phase d'extinction

P1 ou P2 ou P3 : niveau de puissance programme

8-29: température du programme pour le fonctionnement en automatique

H1...: blocage avec numéro d'identification du problème (voir page 13)

Pu: nettoyage automatique creuset en cours

: Attente arrêt moteur, attendre quelques dizaines de secondes avant de donner d'autres commandes.

Lorsque le poèle est en stand-by, le mode de fonctionnement avec lequel redémarrer clignote, de même que l'heure.

Avant l'allumage.

Allumage : contacter le SAV (service après-vente) de votre distributeur (pour tout renseignement, consulter le site www.edilkamin.com ou téléphoner à notre numéro vert), qui étalonnera votre poèle sur la base du type de pellets que vous utilisez et des conditions d'utilisation.

Les premiers allumages peuvent donner lieu à de légères odeurs de peinture qui disparaissent très rapidement.

Avant de procéder à l'allumage, vérifier:

L'installation correcte L'alimentation électrique La fermeture de la porte La propreté du creuset Indication de stand-by à l'afficheur (puissance ou température clignotantes).

Appuyer ensuite sur la touche ON/OFF pendant au moins 2 secondes, le poèle commence automatiquement à faire tomber les pellets pour démarrer la combustion, alors que l'indication Ac s'inscrit à l'afficheur. Pendant les premières minutes, la flamme n'apparait pas. L'inscription Ac est suivie de l'inscription Ar (flamme présente).

Remplissage de la VIS sans fin.

Au cas où le réservoir à pellets se viderait complètement, pour remplir la vis sans fin, appuyer en même temps sur les touches On/Off et A/m.

Cette opération doit être effectuée avant l'allumage, si le poêle s'est arrêté à cause d'un manque de pellets.

Il est normal qu'une quantité résiduelle de pellets, que la vis ne parvient pas à aspirer, demeure dans le réservoir.

Allumage automatique

Le poêle étant en stand-by, appuyer pendant 2'' sur la touche ON/OFF pour démarrer la procédure d'allumage et afficher l'inscription Ac pendant quelques minutes (toutefois, la phase d'allumage n'est pas à temps programmé : sa durée est automatiquement abrégée si la carte détecte le dépassement de quelques tests). Après environ 5 minutes, la flamme apparait. Il est normal qu'un peu de fumée se développement dans le creuset, avant la flamme. L'inscription Ar demeure affichée jusqu'à ce que la flamme soit stabilisée.

Allumage manuel

Lorsque la température est inférieure à 3°C et qu'elle ne permet pas à la résistance électrique de se chauffer au rouge, ou en cas de non-fonctionnement-temporaire de la résistance, on pourrait allumer manuellement le poèle en utilisant un allume feu en cubes. Pour ce faire, introduire dans le creuset un cube d'allume feu bien embrasé, fermer la porte et appuyer sur ON/OFF.

Mode de fonctionnement (le poêle étant en fonction, pour passer d'un mode à l'autre, appuyer sur la touche A/m)

Manuel: pour régler la puissance de travail (de P1 à P3 en intervenant sur le bouton G) et la ventilation (avec le bouton D)

Automatique: pour régler la température que l'on désire atteindre dans la pièce, le poèle règle la puissance de travail pour l'obtenir (P3) ou la conserver (P1).

Si on programme une température inférieure à celle de la pièce, le poêle travaille en P1, en consommant la quantité correspondante de pellets.

Note sur la variabilité de la flamme

Les variations éventuelles de l'état de la flamme dépendant du type de pellets utilisés, ainsi que d'une variabilité normale de la flamme du combustible solide et des nettoyages périodiques du creuset, que le poêle effectue automatiquement (et qui NE replacent PAS la nécessaire aspiration à froid faite par l'utilisateur avant l'allumage).

Extinction

Le poêle étant en fonction, appuyer pendant 2" sur la touche ON/OFF pour démarrer la procédure d'extinction et afficher OFF (pendant 10 minutes)

La phase d'extinction prévoit :

Moteur d'évacuation des fumées au maximum.

Ne jamais débrancher la fiche durant l'extinction.

Programmateur horaire hebdomadaire incorporé dans le panneau

Le concept du programmeur horaire hebdomadaire incorporé dans le panneau central

Disponibilité de 3 programmes horaires d'allumage à programmer:

Pr01 avec heures d'allumage et d'extinction à programmer

Pr02 avec heures d'allumage et d'extinction à programmer

Pr03 avec heures d'allumage et d'extinction à programmer

Chaque jour de la semaine (day1=lundi; day2=mardi... day7=dimanche) on peut activer un ou plusieurs des programmes disponibles.

En stand-by, l'afficheur visualise alternativement les modes d'allumage (P1, P2 ou P3 ou une température) et l'heure actuelle.

Pour la signification des touches, voir la page 10.

Réglage de l'heure courante

Appuyer une fois sur -", Set s'affiche. Appuyer sur la touche MENU, l'heure courante s'affiche, qu'on pourra modifier avec la touche "-" en diminuant d'une minute à la fois et avec la touche "+" en augmentant de 15 minutes à la fois. L'heure ayant ainsi été réglée, valider avec la touche MENU et day n° s'affiche (day1=lundi; day2=mardi... day7=dimanche) que l'on peut varier avec les touches "-" et "+". La validation avec MENU affiche Prog. Appuyer sur la touche 0/1 pour quitter le réglage de l'heure en cours.

Garder appuyée +", Pr OF s'affiche et appuyer sur la touche MENU, OFF s'affiche. Appuyer sur la touche "+" ou sur la touche "-", ON s'affiche. Valider avec la touche MENU et afficher Prog. Appuyer sur la touche 0/1 pour returner en stand-by. Le poèle en mode Pr On peut recevoir les commandes d'allumage et d'extinction temporisée.

Programmation d'un programme (ex. PR01)

Garder appuyée la touche MENU pendant environ deux secondes, TS s'affiche. Appuyer trois fois sur la touche MENU, Prog s'affiche. Appuyer sur la touche "+" deux fois, Pr1 s'affiche. Appuyer sur la touche MENU, On P1 s'affiche et l'heure à laquelle on désire programmer l'allumage, que l'on peut varier avec les touches "+" e "-" de 10 minutes en 10 minutes. Appuyer sur la touche MENU pour valider et afficher OfP1 et l'heure à laquelle on désire programmer l'extinction, que l'on peut varier avec les touches "+" e "-" de 10 minutes en 10 minutes. Appuyer sur MENU pour valider et afficher "Of d1" (c'est-à-dire que le programme 1 n'est pas actif le jour 1, lundi), que l'on peut varier en Ond1 (c'est-à-dire que le programme 1 est actif le jour 1, lundi), avec les touches "+" e "-".

On passe au second jour, mardi, avec MENU et, de la même manière jusqu'au day7.

Appuyer encore sur la touche MENU pour afficher Prog et, pour quitter, appuyer sur la touche 0/1.

Suivre la même marche pour programmer l'heure d'allumage et d'extinction de Pr 02 et Pr 03 et décider quels jours les activer ou les désactiver.

Tableau synoptique/securites

PROBLÈME	CAUSE	SOLUTIONS
tableau synoptique éteint	Manque de tension du réseau	-contrôler que le cordon d'alimentation est branché Contrôler le fusible (sur la prise d'alimentation)
télécommande (option) inefficace	Distance excessive du poège	-s'approcher du poège
	Pile de la télécommande déchargée	-contrôler et replacer la pile s'il y a lieu
Air en sortie non chaud	Trop de suie dans l'échangeur	-nettoyer l'échangeur en passant par l'intérieur du foyer
La flamme n'apparait pas - n'oubliez pas que la flamme apparaît 5 minutes après la pression sur la touche ON/OFF	Le replissage de la vis sans fin n'a pas été effectué	Remplir la vis sans fin (voir le paragraph sur l'allumage)
Manque d'allumage	Accumulation d'imbrûlés dans le creuset	Nettoyer le creuset
La phase d'allumage/extinction ne démarre pas à l'heure programmée.	Programmation non correcte:Heure couranteactivation programmesactivation du programme dans le jour	Vérifier selon les indications de la page 12

Signalisation CAUSES de blocage éventuelles

En cas de nécessité, le motif de l'extinction s'inscrit à l'afficheur.

H1 alarme dépression : problème lié à la circulation de l'air

H2 avarie moteur extraction fumées

SF (H3) stop flamme

AF (H4) allumage échoué

H5 blocage black out

H6 thermocouple en panne ou débranché

H7 surtempérature fumées

La signalisation demeure affichée jusqu'à ce que l'on intervienne sur le tableau, en appuyant sur la touche ON/OFF.

Il est recommandé de ne pas redémarrer le poèle avant d'avoir vérifié que le problème a été éliminé.

Si le blocage a eu lieu : pour redémarrer le poèle, attendre d'abord la fin de la procédure d'extinction s'effectue (10 minutes avec indication sonore) et appuyer ensuite sur la touche ON/OFF.

Ne jamais débrancher la fiche durant l'extinction par blocage. Il est important d'indiquer au SAV (service après-vente) ce que signale le tableau.

Nous vous donnons, à la page suivante, quelques conseils concernant chacun de ces cas.

Les cheminées et les conduits de fumée auxquels sont reliés les appareils qui utilisent des combustibles solides doivent être nettoyés tous les ans (vérifiez si dans votre pays il existe une réglementation à cet égard). En début d'un contrôle et d'un nettoyage réguliers, la probabilité d'un incendie de cheminée augmente. Dans ce cas, suivre la marche ci-dessous :

• ne pas utiliser de l'eau pour éteindre, vider le réservoir à pellets

après l'accident, faire appel à des techniciens spécialisés avant de redémarrer.

Conseils en cas d'inconvénients

H1) Alarme dépression (elle intervient si le capteur de flux détecte un flux d'air comburant insuffisant).

Le flux peut être insuffisant si la porte est ouverte, si l'étanchéité de la porte n'est pas parfaite (ex. joint), s'il y a un problème d'aspiration de l'air ou d'évacuation des fumées, ou si le creuset est encrassé.

Controller:

• la fermeture de la porte
• le canal d'aspiration de l'air comburant (nettoyer en faisant attention aux éléments du capteur de flux):
• nettoyer le capteur de flux à l'air sec (type pour clavier de PC)
• position du poêle: le poêle ne doit pas être adossé à un mur,
• position et nettoyage du creuset (avec une fréquence liée au type de pellets)
• canal de fumée (nettoyer)
• installation (si l'installation n'est pas aux normes et qu'elle présente de nombreux coudes, l'évacuation des fumées n'est pas régulière)
• seuil du capteur de flux (SF dans les paramètres)

Si vous suspectez un dysfonctionnement du capteur, faire un essai à froid. Par exemple, si en variant les conditions ou en ouvrant la porte, la valeur affichée ne change pas, c'est un problème de capteur.

L'alarme dépression peut aussi se vérifier durant la phase d'allumage, car le capteur de flux commence à contrôler 90" après le start cycle d'allumage.

H2) Avarie moteur évacuation fumées (L'alarme intervient si le capteur de tours de l'extracteur de fumées détecte une anomalie). - Contrôler le bon fonctionnement de l'extracteur de fumées - Contrôler la connexion du capteur de tours - Contrôler la propreté du canal de fumée

SF (H3) Stop flamme (Intervient si le thermocouple relève une température des fumées inférieure à la valeur programmée, en interprétant cela comme une absence de flamme).

La flamme peut être absente en cas de :

absence de pellets - trop de pellets ont suffoqué la flamme - le thermostat de pression maxi est intervenu (cas rare parce qu'il y aurait surtempérature des fumées)

AF (H4) Allumage échoué (L'allumage échoue si, dans un délai maximum de 15 minutes, la flamme n'apparaît pas et la température de démarrage n'est pas atteinte).

Distinguer les deux cas suivants :

La flamme NE s'est PAS allumée	La flamme s'est allumée, mais après l'inscription Ar, le sigle AF s'est affchéé
Vérifier: - le positionnement et la propreté du creuset - l'arrivée d'air comburant au creuset - le bon fonctionnement de la résistance - la température ambiente (si inférieure à 3°C utiliser un allume-feu) et l'humidité Essayer d'allumer avec un allume feu.	Vérifier: - le bon fonctionnement du thermocouple - la température de démarrage programmée dans les paramètres.

H5) blocage: black-out

Vérifier le branchement électrique et les chutes de tension.

H6) Thermocouple en panne (l'alarme intervient si le thermocouple est en panne ou débranché)

Vérifier que le thermocouple est connecté à la carte

Vérifier le bon fonctionnement lors de l'essai à froid

H7) Surtempérature fumées (extinction pour température excessive des fumées)

Une température excessive des fumées peut dépendre de :

Type de pellets, anomalie d'extraction des fumées, canal bouché, installation non correcte, "dérive" du motoréducteur

Entretien

Un entretien régulier est à la base du bon fonctionnement du poèle

Avant d'effectuer tout entretien, débrancher l'appareil du réseau d'alimentation électrique

Nettoyage quotidien

Le nettoyage doit être effectué à l'aide d'un aspirateur, toute la procédure ne requiert que quelques minutes par jour.

À L'AIDE D'UN ASPIRATEUR, le poèle étant froid

• Aspirer la porte, aspirer le plan du feu, aspirer le siège autour du creuset où tombent les cendres (IL N'Y A PAS de tiroir à cendres extractible).
• Retirer le creuset ou le décaprer à l'aide d'une spatule, nettoyer les trous eventuellement bouchés sur tous les côtés.
• Aspirer le siège du creuset, nettoyer les bords de contact, remettre en place le creuset.
• S'il y a lieu, nettoyer le verre (à froid).

NE JAMAIS desserrer les vis à tête hexagonale à l'intérieur du foyer, sous risque de faire tomber le chargeur.

NE JAMAIS ASPIRER LES CENDRES CHAUDES, sous risque d'endommager l'aspirateur employé.

Après quelques mois, utiliser de l'air sec (type pour clavier de PC) pour nettoyer le capteur de flux dans le tuyau d'aspiration de l'air comburant.

EN CAS D'INACTIVITE DU POÉLE, ET DE TOUTE FAÇON TOUS LES 15 JOURS, VIDER LE RÉSERVOIR ET EN ASPIRER LE FOND

Chaque SAISON (aux soins du SAV - service après-vente agréé)

• Nettoyage général interne et externe
• Nettoyage soigneux des tuyaux d'échange. NE JAMAIS desserrer les vis à tête hexagonale à l'intérieur du foyer, sous risque de faire tomber le chargeur.
• Nettoyage soigneux et décapage du creuset et de son siège correspondant
• Nettoyage des ventilateurs, vérification mécanique des yeux et des fixations
• Nettoyage du canal de fumée (remplacement du joint)
• Nettoyage, inspection et détartrage du siège de la résistance d'allumage, éventuel remplacement de cette résistance
• Nettoyage / contrôle du Tableau synoptique
• Inspection visuelle des câbles électriques, des connexions et du cordon d'alimentation
• Nettoyage du réservoir à pellets et vérification des joints et de la vis sans fin-motoréducteur
• Remplacement du joint de la porte
• Essai fonctionnel, chargement vis sans fin, allumage, fonctionnement pendant 10 minutes et extinction

En cas d'utilisation fréquente du poêle, le nettoyage du canal de fumée tous les 3 mois est conseillé.

Telecommande (254160)

Possibilité d'acheter une télécommande pour allumer/éteindre et effectuer les réglages à distance.

- Allumage téléphonique à distance (OPTION non disponible EdilKamin)

Le poèle pourrait être allumé à distance, en faisant relier par le SAV (service après-vente), un combiné téléphonique sur la carte électronique (port AUX).

Nettoyage et entretien

NORMES ET DÉCLARATIONS DE CONFORMITE C. E.

Le poêle IRIS PLUS a obtenu les certifications selon les normes

PR EN 14785 et CE 50165

La société EDILKAMIN déclare que le poèle IRIS PLUS est conforme aux normes suivantes pour le marquage CE Directive Européenne

Pour l'installation en Italie, faire référence à la norme UNI 10683/98 ou à ses modifications successives. Dans les autres pays, se conformer aux lois et aux normes nationales à cet égard.

Carneaux

INOX 5/10 (AISI316/L) peint en noir - pour intérieur SCHEMA D'INSTALLATION BASE

INOX 5/10 (AISI316/L) pour extérieur SCHEMA D'INSTALLATION BASE

A-I 1/2/3 25/50/100 cm

B-L 1 / 245° 90°

C-M Ø 8cm

D-N

E-O

F-P

G-Q

H-S

Segment tuyau

Coude

Rosace murale

Collier tuyau

Bouchon sans évacuation condensation

Cheminée protection anti-pluie

Double manchon femelle

NE PAS OUBLIER D'ASPIRER LE CREUSET AVANT CHAQUE ALLUMAGE. Si le poêle ne s'allume pas, NE PAS répéter l'allumage avant d'avoir vidé le creuset.

TECOLOGIA DEL FUOCO

20020 LAINATE (MI) - Via Mascagni, 7 Tel. [phone] - Fax. [phone] www.edilkamin.com - [e-mail]
