Type de produit	Hotte aspirante (évacuation ou recyclage)
Marque	SMEG
Modèle	KSET6XE
Dimensions (approx.)	L x P x H : 60 x 50 x 15 cm (hotte encastrable)
Poids (approx.)	10 kg
Alimentation électrique	230 V ~ 50 Hz, puissance max. 250 W (moteur + éclairage)
Éclairage	2 ampoules halogènes 40 W chacune
Niveaux de vitesse	3 (min, moy, max)
Filtres anti-graisse	Filtres métalliques autoporteurs lavables au lave-vaisselle
Filtre à charbon (recyclage)	Filtre anti-odeur à charbon actif, remplacement tous les 3-4 mois
Diamètre de sortie d'air	120 mm (évacuation extérieure) ou 125 mm (recyclage)
Distance minimale de sécurité	650 mm entre la hotte et la plaque de cuisson
Type d'installation	Encastrable sous une armoire murale ou avec évacuation extérieure
Commandes	Interrupteurs à ouverture de tiroir (activation automatique)
Matériau	Acier inoxydable (finitions)
Niveau sonore	Environ 45-60 dB selon la vitesse
Entretien	Nettoyage des surfaces avec chiffon humide et détergent neutre
Sécurité	Débrancher avant entretien ; utilisation par personnes non habilitées interdite
Accessoires fournis	Grille orientée, flasque Ø120 mm, profil de fermeture, vis de montage
Garantie	2 ans (pièces et main-d'œuvre)
Réparabilité	Ampoules et filtres remplaçables par l'utilisateur

FOIRE AUX QUESTIONS - KSET6XE SMEG

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm entre la hotte et la plaque de cuisson (ou moins pour certains modèles, voir manuel).

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques anti-graisse sont lavables au lave-vaisselle ou à la main. Il est recommandé de les nettoyer tous les 2 mois (ou plus souvent en cas d'utilisation intensive).

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif ne se lave pas et doit être remplacé tous les 3 à 4 mois (ou plus souvent si usage intensif).

La hotte ne s'allume pas ou le moteur ne démarre pas, que faire ?

Vérifiez que le tiroir est bien ouvert (les fonctions sont activées automatiquement à l'ouverture). Si le problème persiste, vérifiez l'alimentation électrique et les fusibles.

Comment remplacer une ampoule halogène ?

Retirez les crochets métalliques, faites coulisser le plafonnier, dévissez l'ampoule usagée (40 W max) et remplacez-la par une neuve de même type. Remontez en ordre inverse.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Il faut alors installer un filtre à charbon actif et une grille orientée pour la sortie d'air recyclé.

Comment régler la hotte si elle n'est pas alignée avec l'armoire ?

Desserrez les vis de réglage Vr, déplacez le corps porte-filtres pour l'aligner, puis resserrez les vis. Consultez les figures 5 et 6 du manuel.

Quel type de détergent utiliser pour nettoyer la hotte ?

Utilisez un chiffon humide et un détergent liquide neutre. Évitez les produits abrasifs ou corrosifs.

La hotte fait du bruit, est-ce normal ?

Un certain bruit est normal selon la vitesse sélectionnée. Si le bruit est excessif, vérifiez que les filtres sont correctement montés et que rien n'obstrue la sortie d'air.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord le manuel d'instructions. Si le problème persiste, contactez le service après-vente SMEG ou un technicien agréé. Ne démontez pas l'appareil vous-même.

MODE D'EMPLOI KSET6XE SMEG

Manuel d'instructions

Mode d'emploi

Notice d'utilisation

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.

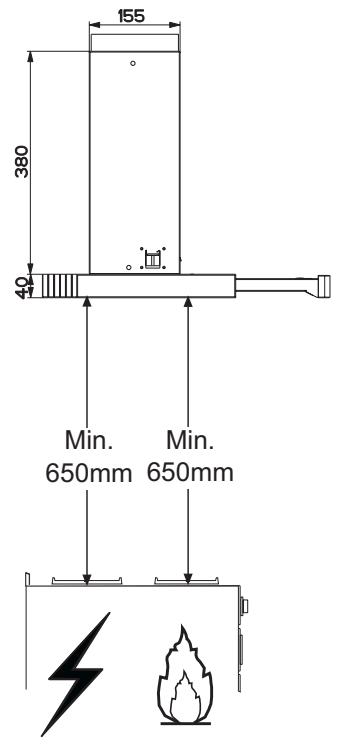

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telle que (chaudière, cheminée, etc.).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps utile des filtres, à la cadence conseillée (risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l'Air
10a	1	Flasque Ø 120 mm
20	1	Profil fermeture
Réf.	Q.té	Composants pour l'installation
12a	4	Vis 3,5 x 16
12e	2	Vis 2,9 x 12,7
12f	3	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

Perçage du plan de support et montage de la hotte

• Il est possible d'installer la hotte directement sur le plan inférieur des armoires murales (650 mm min. par rapport aux plaques de cuisson), à l'aide des supports latéraux par encliquetage.
• Percer une ouverture (emboîtage) sur le plan inférieur de l'armoire murale, comme indiqué (fig.1).
• Insérer la flasque correcte dans le trou supérieur de sortie de l'air. (fig.2)
• Visser le profil de fermeture 20 sur la partie arrière de la hotte, en utilisant les vis 12f (2,9 x 9,5) fournies avec l'appareil. (fig.3) Sortir le chariot aspirant.
• Retirer les filtres anti-graisse l'un après l'autre, en intervenant sur les crochets spécifiques prévus.
• Fermer le chariot aspirant.
• Insérer la hotte jusqu'à accrocher les supports latéraux par encliquetage. (fig.4) Sortir le chariot aspirant.
• Bloquer définitivement la pièce, en serrant les vis Vf depuis le dessous de la hotte. (fig.4)
• Si nécessaire, effectuer des ajustements du corps porte-filtres tout entier, puis suivre les instructions suivantes :
• Desserrer les quatre vis de réglage Vr et refermer le chariot. (fig.5)
• Déplacer le corps porte-filtres tout entier, jusqu'à obtenir l'alignement souhaité de l'armoire murale. (fig.6)
• Toujours en maintenant bloqué le corps de la hotte, sortir le chariot et bloquer à nouveau les vis de réglage. (fig.5)
• Maintenant il est possible de fixer définitivement la hotte contre l'armoire murale en utilisant les quatre vis 12a (3,5 x 16) fournies avec l'appareil. (fig.7)
• Remonter les filtres anti-graisse. Sortir le chariot aspirant.

Branchements

SORTIE AIR VERSION ÉVACUATION EXTÉRIEURE

En cas d'installation en version évacuation extérieure, brancher la hotte à la tuyauterie de sortie en utilisant un tube rigide ou flexible avec le même diamètre que la flasque précédemment installée.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de Ø 125 mm sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Insérer la flasque 10a sur la sortie du corps de la hotte.
• Connecter la flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de Ø 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 12,7) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

Les différentes fonctions de la hotte sont activées automatiquement avec l'ouverture du tiroir. Pour arrêter les fonctions sélectionnées, il suffit de fermer le tiroir.

TOUCHE FONCTIONS

L Lumière : allume et éteint l'éclairage.

M Moteur : allume et éteint le moteur d'aspiration.

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximales de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Les filtres peuvent également être lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou plus souvent en cas d'emploi particulièrement intense. Sortir le tiroir aspirant.
• Retirer un filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les filtres en évitant de les plier, puis laisser sécher avant de les remonter (l'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le tiroir aspirant.

Filtres anti-odeur (version recyclage)

REMPLACEMENT

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3 à 4 mois d'utilisation environ, ou plus souvent en cas d'utilisation particulièrement intensive. Sortir le chariot aspirant.
• Retirer les filtres anti-graisse.
• Retirer le filtre anti-odeur au charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Mettre le nouveau filtre en l'accrochant bien en place.
• Remonter les filtres anti-graisse.
• Refermer le chariot aspirant.

Éclairage

Ampoules halogènes de 40 W.

• Retirer les crochets métalliques qui fixent le plafonnier.
• Faire coulisser le plafonnier sur un côté, jusqu'à dégager l'extrémité opposée. Baisser légèrement l'extrémité qui est dégagée et faire coulisser cette dernière jusqu'à ce qu'elle soit totalement dégagée.
• Dévisser l'ampoule puis la remplacer par une neuve, possédant les mêmes caractéristiques.
• Remonter le plafonnier, en exécutant la série à rebours.
