VU30H - Nettoyeur ultrasonique SMEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur ultrasonique
Marque	SMEG
Modèle	VU30H
Dimensions extérieures (L x P x H)	568 x 340 x 321 mm
Dimensions intérieures cuve (L x P x H)	505 x 300 x 200 mm
Dimensions panier (L x P x H)	455 x 250 x 115 mm
Poids net	11 kg
Volume cuve max.	28 litres
Volume utile cuve	20,6 litres
Fréquence ultrasonique	38 kHz
Puissance totale consommée	1500 W
Puissance ultrasonique effective	300 W
Puissance ultrasonique crête	1200 W
Puissance de chauffe	1200 W
Alimentation électrique	100-120 V ou 220-240 V ~ 50/60 Hz
Matériau cuve	Acier inoxydable résistant à la cavitation
Matériau boîtier	Acier inoxydable
Fonctions principales	Ultrasons, balayage (sweep), dégazage, auto-dégazage, boost, chauffage avec contrôle de température, minuterie
Minuterie	1 à 30 min par pas + continu (arrêt auto après 12h)
Plage de température (chauffe)	30 °C à 80 °C par pas de 5 °C
Affichage / Contrôle	Voyants LED, boutons rotatifs électroniques
Vidange rapide	Oui, par raccord arrière
Accessoires fournis	Câble d'alimentation, embout de vidange, manuel d'instructions
Niveau sonore avec couvercle	< 70 dBA
Indice de protection	Panneau de commande protégé contre les projections d'eau
Entretien	Nettoyer la cuve avec un détergent adapté, ne pas utiliser de produits abrasifs
Sécurité	Arrêt automatique après 12h, protection contre la surchauffe, utilisation sans liquide possible (chauffe), voyants de température

FOIRE AUX QUESTIONS - VU30H SMEG

Quel type de liquide utiliser dans le SMEG VU30H ?

Utilisez de l'eau avec un additif nettoyant adapté (ex. détergent SMEG). Ne jamais utiliser de solvants ou d'acides (sauf HCl ou chlorures) car ils endommagent la cuve en acier inoxydable.

Comment régler la durée de nettoyage ?

Tournez le bouton rotatif G (temps de nettoyage) sur la valeur souhaitée : 1, 2, 3, 4, 5, 10, 15, 20, 25, 30 minutes ou position continue (∞). L'appareil s'arrête automatiquement après 12 heures en mode continu.

Puis-je utiliser le chauffage sans ultrason ?

Oui, réglez la température souhaitée avec le bouton E. Le chauffage s'active seul. Pour un fonctionnement avec ultrason, maintenez la touche K enfoncée (>2 sec) pour lancer le cycle de chauffage avec brassage automatique du liquide.

Que signifie la fonction 'Sweep' ?

La fonction sweep (balayage) modifie la répartition des ondes ultrasonores dans le bain pour un nettoyage plus homogène des grandes pièces. Activez-la avec la touche M après avoir démarré les ultrasons.

Comment dégazer le liquide de nettoyage ?

Après avoir préparé le bain, appuyez sur la touche L pour lancer le dégazage manuel. Pour un dégazage automatique de 10 minutes, maintenez la touche L enfoncée (>2 sec). Cette fonction élimine les bulles d'air pour améliorer l'efficacité des ultrasons.

Est-il possible de nettoyer des bijoux avec ce nettoyeur ?

Oui, mais placez les bijoux dans un panier ou accrochez-les dans le liquide. Ne les posez jamais directement sur le fond de la cuve. Utilisez un détergent doux adapté et évitez les pierres fragiles ou les perles.

Comment entretenir la cuve après utilisation ?

Videz la cuve via le robinet de vidange (tournez le bouton D en position D2). Nettoyez les dépôts de calcaire avec un détartrant doux (sans chlore) en faisant fonctionner l'appareil avec de l'eau et du concentré. Essuyez avec un chiffon humide. Ne jamais immerger l'appareil.

Quelles sont les précautions de sécurité essentielles ?

Branchez toujours sur une prise avec terre. Ne pas ouvrir le boîtier (risque d'électrocution). Utiliser uniquement des liquides non inflammables. Ne pas toucher le liquide ou la cuve en fonctionnement (risque de brûlure et d'ultrasons). Porter des protections auditives si l'appareil fonctionne sans couvercle.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché à la prise et à l'appareil. Vérifiez le fusible. Si l'appareil est en surchauffe, attendez qu'il refroidisse. En cas de dysfonctionnement persistant, contactez le service après-vente.

Puis utiliser des liquides inflammables comme de l'alcool ?

Non, strictement interdit. Les liquides inflammables présentent un risque d'incendie et d'explosion. Utilisez uniquement des nettoyants aqueux non inflammables recommandés.

MODE D'EMPLOI VU30H SMEG

smeg INSTRUMENTS

SMEG Ultrasonic Cleaner

MANUEL D'UTILISATION

1. Safety warnings
Carefully read the safety warnings before you operate the unit.
!	The present ultrasonic cleaning unit has been designed for the ultrasonic treatment of items and liquids only.
	The unit must be operated by instructed staff; observe and follow the operating instructions.
4	Risk of electrocution! Connect the unit to a grounded shock-proof socket only! Do not open the unit! Opening of the unit by specialized staff only! For operation place the unit on a dry and stable work place! Do not immerse or rinse the unit with water! Pull the mains plug in case of any malfunctions, if humidity might have entered the unit inside, for maintenance purposes and after use.
3	Risk of fire and explosion! Do not operate the unit with flammable cleaning media!
2	Risk of damage to the transducer tank! Do not put any acids (HCl, etc) or chlorides into the stainless-steel tank! Do not place any items directly on the tank floor!
1	Risk of burning and scalding! Tank, housing and cleaning liquid can heat up considerably, particularly if operated with heating! In permanent operating mode temperatures exceeding 80 °C can be reached.
0	Avoid sound transmission to the operating staff! Do not reach inside the cleaning liquid or touch sound-carrying parts (tank, basket, cleaning items, etc.) during operation.
-	Noise emission! Ultrasonic units can produce annoying sounds. Wear personal ear protection devices when working close to an ultrasonic unit which is operated without cover. Emission data for operation with cover: < 70dBAU.
§	Exclusion of liability: The manufacturer cannot be held liable for damages on persons, equipment or cleaning items caused by improper use and non-observance of the Operating Instructions. The operator is responsible for the instruction of the operating staff. For any queries please contact your supplier or the manufacturer.

2. Product features

■ Transducer tank made of cavitation-proof stainless steel.

■ Housing made of stainless steel, easy to keep hygienically clean.

■ Sandwich performance transducer systems.

■ Sweep function for the perfect sound field distribution in the cleaning liquid.

■ Degas function for the efficient degassing of the cleaning liquid and for special laboratory applications.

■ Auto-Degas function for an automatic degassing cycle, e.g. after freshly mixed cleaning liquid has been filled.

■ Quick drain on the unit back.

■ Heating, safe to run dry*.

■ Temperature-controlled ultrasound*: Cleaning process starts automatically when preset temperature is reached. The cleaning liquid is stirred regularly during heating up allowing a uniform temperature in the bath.

■ Mains cable, pluggable .

■ Electronic turning knobs.

■ Indication of remaining cleaning time via diodes.

■ Splashwater-proof operating panel.

■ Plastic carrying handles.

■ Automatic switch-off after 12 h operation (if no keys have been activated in this period) to prevent unintended permanent operation.

■ Boost function for a power increase of the ultrasound by approx. 25 %.

* on units with heating

3. Volume de livraison

Unité de nettoyage à ultrasons SMEG VU ■ Câble d'alimentation ■ Raccord de tuyau de vidange ■ Manuel d'instructions

1. Caractéristiques techniques

	Max. tank volume (approx. litre)	Tank service volume (approx. Litre)	Tank internal dimensions W x D x H (approx. mm)	Unit external dimensions W x D x H (approx. mm)	Basket internal dimensions W x D x H (approx. mm)	Weight (approx. kg)
VU03H	2,75	1,9	240x137x100	300x179x214	198x106x50	3,3
VU06H	5,75	4,3	300x151x150	365x186x264	255x115x75	5,1
VU13H	12,20	9,0	310x225x175	423x274x300	285x190x80	8,0
VU30H	28,00	20,6	505x300x200	568x340x321	455x250x115	11,0
VU45H	45,00	35,0	500x300x300	615x370x467	455x270x194	25,0
VU90H	90,00	75,0	600x500x300	715x570x467	545x450x250	42,0

	Mains voltage variants (Vac)	Ultrasonic frequency (kHz)	Power consumption total (W)	Ultrasonic power effective (W)	Ultrasonic peak max. (W)	Heating power (W)
VU03H	100-120	38	280	80	320	200
	220-240
VU06H	100-120	38	550	150	600	400
	220-240
VU13H	100-120	38	1500	300	1200	800
	220-240
VU30H	100-120	38	1500	300	1200	1200
	220-240
VU45H	200-240	38	2000	400	1600	1600
VU90H	200-240	38	2800	800	3200	2000

5. Conformité CE

Les unités de nettoyage à ultrasons SMEG sont conformes aux critères de marquage CE selon la directive CEM 89/336/CEE et la directive basse tension 73/23/CEE. La déclaration de conformité est disponible auprès du fabricant.

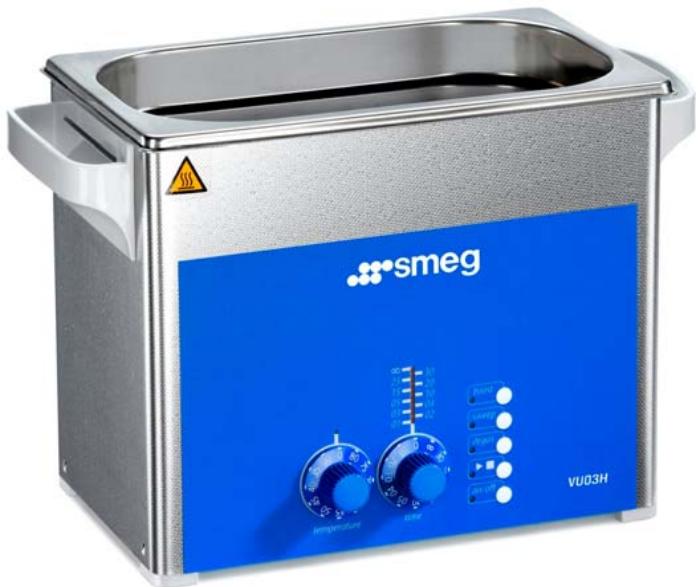

6. Description de l'unité

A	Operating panel for controlling the unit functions
B	Transducer tank – marking on the tank wall indicating the optimum filling level
C	Plastic carrying handles for the safe transportation of the unit
D	Turning knob liquid drainPosition D1 drain shut, position D2 drain open
E	Turning knob temperature1)Temperature range 30°– 80°C, variable in 5 °C steps
F	LED indicator temperature1)red during heating up, green when set temperature is reached or exceeded
G	Turning knob cleaning time. Possible settings: short-term operation: 1; 2; 3; 4; 5; 10; 15; 20; 25; 30 min.; permanent operation ∞ for continuous operation.The unit switches off automatically after 12 hours permanent operation.
H	LED indicator for remaining cleaning time
I	on/off key for switching the unit on and offon/off LED
K	Key for ultrasonic operation and temperature-controlled ultrasonic operationUltraschall LED.
L	Key for Degas function (manual and Auto-Degas – for the efficient degassing of the cleaning liquid)
M	Key for Sweep function for the perfect sound field distribution in the cleaning liquid. Sweep LED
N	Key for Boost function for an additional increase of the ultrasonic power by approx. 25%. Boost LED
	1) on units with heating

7. Mise en service initiale / Mise en service

7.1. Comment monter le raccord de tuyau de vidange

1. Dévissez le bouchon de fermeture (A) ; tournez dans le sens inverse des aiguilles d'une montre.
2. Vissez le raccord de tuyau (B) dans le sens des aiguilles d'une montre (inclus dans le volume de livraison).
3. Connectez un tuyau de 1/2 pouce de longueur requise (non inclus dans le volume de livraison). Fixez le tuyau avec un collier de serrage (inclus dans le volume de livraison).

7.2. Comment connecter l'unité au secteur

Brancher la prise d'entrée secteur (C) sur une prise de courant avec terre à l'aide du câble d'alimentation (fourni) (D). La tension secteur doit correspondre à celle indiquée sur la plaque signalétique de l'appareil.

7.3. Comment remplir la cuve du transducteur

1. Remplir la cuve du transducteur jusqu'aux 2/3 ou jusqu'au repère sur la paroi de la cuve avec de l'eau (E). Attention : ne pas utiliser de solvants ni d'acides !
2. Ajouter un produit de nettoyage adapté ; pour la concentration, suivre les instructions sur l'étiquette. Nettoyants recommandés : détergents de nettoyage SMEG (F).
3. Fonctionnement

Intended action	What to do	Result
Gerät einschalten / Gerät ausschalten	Taste on/off (I) drücken	Unit is ready for operation / unit is switched off
Start ultrasound - now -	Set required cleaning time at turning knob for cleaning time (G). Press ➔ key for ultrasonic operation (K)	Ultrasound starts operating
Switch on ultrasound - temperature-controlled* with revolution of cleaning liquid - (only possible on units with heating as long as the set temperature > actual temperature).	Set required cleaning time at turning knob for cleaning time (G). Set required temperature at turning knob for cleaning temperature (E). Keep ➔ key (K) pressed (>2 sec.)	Heating starts operating. Ultrasound is switched on in intervals (automatic revolution of the liquid). As soon as the set temperature is reached the ultrasonic operation is automatically started. Set cleaning time starts running.
Stop ultrasonic operation by hand	Turn knob for cleaning time (G) to „0“ or press ➔ key (K).	Ultrasound stops
Switch on heating1)	Set required temperature (E).	Heating starts operating.
Switch off heating by hand1)	Turn set temperature (E) to „0“ position.	Heating stops.
Switch on Sweep function2)	Set required cleaning time (G) Press ➔ key (K) Press sweep key (M)	Ultrasound starts operating in sweep mode
Switch off Sweep function	Press sweep key (M)	Sweep function stops. Ultrasound continues operation in standard operating mode.
Switch on Degas function2)	Set required cleaning time (G) Press ➔ key (K) Press degas key (L)	Ultrasound operates in degas mode.
Switch off Degas funcion	Press degas key (L)	Degas function stops. Ultrasound continues in standard operating mode.
Switch on Auto-Degas function	Keep degas key (L) pressed (>2 sec.)	Ultrasound operates in Auto-Degas mode for 10 minutes and then switches off automatically.
Switch on Boost function2)	Set required cleaning time (G) Press ➔ key (K) Keep boost key (N)	Ultrasound operates in boost mode.
Switch off Boost function	Press boost key (N)	Ultrasound continues operation in standard mode
1) on units with heating2) Sweep, Degas, Boost cannot be operated at the same time

9. Processus de nettoyage

!	Observe the general safety warnings. The operator is responsible for the control of the cleaning result. Take the warming of the cleaning liquid into consideration when cleaning temperature-sensitive items. Ultrasound can damage sensitive surfaces when operated over a prolonged period of time and particularly when operated at low cleaning frequencies.
1.	If necessary for the cleaning task at hand, pre-heat the liquid (in units with heating).
2.	When the cleaning liquid has been freshly mixed switch on the Degas / Auto-Degas function for degassing the liquid (approx. 10 min).
3.	Immerse the cleaning items into the cleaning liquid. Do not place any items or containers directly onto the tank floor. Use either a cleaning basket, a beaker (filled with water + cleaning chemical) or hang the items into the liquid.
4.	Set the cleaning time – switch on the ultrasound.
5.	If required switch on the sweep function (for the intensive cleaning of large items and for robust surfaces).
6.	Monitor the cleaning process: Check the cleaning result by visual inspection. Repeat the cleaning process if necessary.
7.	Rinse the cleaned items after the cleaning and dry if necessary.

10. Entretien / Soin / Réparation

!	Caution! Pull the mains plug before you carry out any maintenance and care works! Do not put the unit under water! For repair return the unit to your supplier or to the manufacturer.
■	Electrical safety: Regularly check the housing and the mains cable for damage to avoid electrical accidents.
■	Care of transducer tank: Lime deposits in the stainless-steel tank can be removed gently by an appropriate cleaning detergent (operate the unit with water + concentrate). Do not use any scouring media!
■	Care of housing: Depending on their kind, contaminations can be removed with a mild household cleaner or decalcifier (wipe with wet cloth).
■	Disinfection: If the unit is operated in the medical and sanitary sector it is necessary to disinfect the transducer tank and the surfaces regularly for hygienic purposes (standard surface disinfectants).

11. Mise hors service et élimination des déchets

L'appareil et ses composants peuvent être apportés à des centres de recyclage des métaux et de l'électronique ou renvoyés au fabricant.

12. Adresse de contact du fabricant

SMEG S.p.A.

Via L. da Vinci, 4

42016 Guastalla (RE) - Italie

Tél. [phone]

Fax [phone]

[e-mail]

www.smeg-instruments.com

Pour toute question concernant l'appareil, son fonctionnement ou les instructions d'utilisation, veuillez contacter le fabricant.

Nous serons heureux de vous aider.
