VU06H - Nettoyeur ultrasonique SMEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur ultrasonique
Marque	SMEG
Modèle	VU06H
Volume total de la cuve	5,75 litres
Volume utile de la cuve	4,3 litres
Dimensions intérieures de la cuve (L x P x H)	300 x 151 x 150 mm
Dimensions extérieures (L x P x H)	365 x 186 x 264 mm
Poids	5,1 kg
Alimentation électrique	100-120 Vac ou 220-240 Vac (50/60 Hz)
Fréquence ultrasonique	38 kHz
Puissance totale absorbée	550 W
Puissance ultrasonique effective	150 W
Puissance de chauffe	400 W
Fonctions	Sweep, Degas, Auto-Degas, Boost (+25%), minuterie (1-30 min + continu), régulation de température (30-80°C)
Matériau de la cuve	Acier inoxydable résistant à la corrosion
Matériau du boîtier	Acier inoxydable
Poignées	Synthétique pour transport sécurisé
Vidange	Par l'arrière avec robinet
Sécurité	Arrêt automatique après 12h, protection marche à sec, protection du tableau de commande contre les gouttelettes
Accessoires fournis	Câble réseau, douille pour tuyau de vidange, mode d'emploi
Conformité	CE (EMV 89/336/EWG et directive tension 73/23/EWG)
Entretien de la cuve	Utiliser Smeg C T5 (eau + concentré) contre le calcaire
Entretien du boîtier	Chiffon humide avec produit doux

FOIRE AUX QUESTIONS - VU06H SMEG

Comment démarrer le nettoyage ultrasonique ?

Sélectionnez la durée de nettoyage avec la minuterie (G), puis appuyez sur la touche ▷ (K) pour lancer les ultrasons.

Puis-je utiliser des solvants ou des acides dans la cuve ?

Non, n'utilisez que de l'eau et des détergents appropriés. Les solvants et acides (comme HCl) sont interdits car ils risquent d'endommager la cuve.

Comment fonctionne la fonction Sweep ?

La fonction Sweep permet une diffusion régulière des ondes sonores dans le bain. Activez-la après avoir lancé les ultrasons en appuyant sur la touche Sweep (M).

À quoi sert la fonction Degas ?

La fonction Degas dégaze efficacement la lessive. Elle est utile après un renouvellement de la solution. Vous pouvez l'activer manuellement ou en mode Auto-Degas (maintenir la touche Degas (L) plus de 2 secondes).

Comment régler la température de chauffage ?

Tournez le régleur de température (E) de 30°C à 80°C par paliers de 5°C. Le voyant LED (F) est rouge en préchauffage et vert lorsque la température est atteinte.

Que faire en cas de surchauffe ou de débordement ?

L'appareil s'arrête automatiquement après 12 heures de fonctionnement continu. En cas de débordement, débranchez immédiatement le câble d'alimentation et contactez le fabricant.

Comment entretenir la cuve après utilisation ?

Pour les dépôts de calcaire, utilisez Smeg C T5 en faisant fonctionner l'appareil avec de l'eau et le concentré. N'utilisez pas de produits récurants.

Puis-je nettoyer des pièces délicates dans cet appareil ?

Oui, mais veillez à ne pas déposer les pièces directement sur le fond de la cuve. Utilisez le panier fourni ou suspendez les pièces. Une activité prolongée des ultrasons peut endommager les surfaces délicates.

Quel type de détergent est recommandé ?

SMEG recommande l'utilisation de son détergent Deterliquid (F). Suivez les indications de dosage sur l'étiquette.

Comment vidanger l'appareil ?

La vidange s'effectue par l'arrière : tournez la manette de vidange (D) en position D2 (ouverte). Pour fermer, remettez-la en position D1 (fermé). Vous pouvez raccorder un tuyau sur l'embout.

MODE D'EMPLOI VU06H SMEG

1. Consignes de sécurité
Prière de dire attentivement les consignes de sécurité avant l'emploi.
	N'exposer aux ultrasons que des objets et des liquides.
	Seules les personnes autorisées peuvent manipuler l'appareil – tenir compte de cette notice d'utilisation.
	Danger électrique grave – risque d'électrocution! Brancher l'appareil uniquement à une prise de terre! Ne pas ouvrir l'appareil sans y'être autorisé ! Seul un technicien est habilité à le faire! Poser l'appareil sur une surface stable, à l'abri de l'humidité! Ne jamais plonger l'appareil dans l'eau ni le rincer! Retirer le cable du secteur dans les cas suivants : dérangements, évientuelle infiltration du liquide à l'intérieur, avant la maintenance et l'entretien et après'utilisation.
	Danger d'accordance et d'explosion! Ne pas utiliser de produits chimiques inflammables!
	Risque de détérioration de la cuve! Ne pas introduire d'acides (HCI etc); ni de chlorures dans la cuve! Ne pas déposer les pièces à nettoyer directement sur le fond de cuve!
	Danger de brûlure et d'ébouillantage! Lorsque le chauffage est en action, la cuve, le boîtier et la lessive peuvent atteindre une température très élevé! En mode continu, la température risque de dépasser 80 °C.
	Eviter le contact direct avec les ultrasons! Pendant le fonctionnement, il est interdir de plonger la main dans la lessive ou de toucher les objets qui s'y trouvent (cuve, panier, pièces etc.).
	Nuisance sonore ! Dans certains cas, les objeils à ultrasons émettent dessons pouvant provoquer des nuisances auditives. Si vous utilisez l'appareil sans couvercle, il est recommendé de porter une protection acoustique. Indice des émissions sonores avec couvercle : < 70dBAU.
§	Responsabilité: Le fabricant décline toute responsabilité concernant les préjudices occasionnés aux personnes, apparheils ou pièces à nettoyer, ayant été causés par une manipulation ou un employ non conforme. Il incombe à l'utiliser d'instruire le personnel sur le mode d'utilisation de l'appareil. En cas de doute, se renseigner auprès du fabricant ou grossiste.

2. Caracteristique du produit

■ Cuve en acier inox résistant à la corrosion.

■ Boîtier en acier inox, hygiénique et d'entretien facile.

■ Transducteurs haute puissance montés selon la technique sandwich.

■ Fonction Sweep, permet la diffusion régulière des ondes sonores dans le bain.

■ Fonction Degas, permit le dégazage efficace de la lessive, employé aussi pour des applications spécifiques en laboratoire.

■ Fonction Auto-Degas, permit un cycle de dégazage automatique, p.ex. lorsque la lessive vient d'être renouvelée.

■ Vidange rapide par l'arrière de l'appareil

■ Chauffage sécurisé contre la marche à sec*.

■ Fonction ultrasons par régulation de température*: le nettoyage démarre automatiquement lorsque la température sélectionnée est atteinte. Pendant le préchauffage, le brassage de la solution de nettoyage se fait par cycle, permettant ainsi une mise en température homogène.

■ Câble de réseau enrichable

■ Interrupteur régleur électronique.

■ Indication du temps restant par un affichage en colonne avec diodes.

■ Tableau de commande protégé contre les gouttelettes.

■ Poignées en matière synthétique.

■ Arrêt automatique de l'appareil après 12 h de fonctionnement pour éviter une marche continue involontaire (si durant cette période aucune autre touche n'a été actionnée).

■ Fonction Boost pour augmenter la puissance ultrasonique de 25% env.

* avec les appareils avec chauffage

3. Fournitures

SMEG VU Appareil de nettoyage par ultrasons ■ câble de réseau ■ douille pour tuyau de vidange ■ mode d'emploi

4. Caractéristiques techniques

	Cuve max. Volume (litres)	Volume exploitable de la cuve (litres)	Dim. int. cuve B x P x H (mm)	Dim ext. cuve B x P x H (mm)	Dim. int. panier B x P x H (mm)	Poids (kg)
VU03H	2,75	1,9	240x137x100	300x179x214	198x106x50	3,3
VU06H	5,75	4,3	300x151x150	365x186x264	255x115x75	5,1
VU13H	12,20	9,0	310x225x175	423x274x300	285x190x80	8,0
VU30H	28,00	20,6	505x300x200	568x340x321	455x250x115	11,0
VU45H	45,00	35,0	500x300x300	615x370x467	455x270x194	25,0
VU90H	90,00	75,0	600x500x300	715x570x467	545x450x250	42,0

	Variation de la tension au réseau (Vac)	Fréquence ultrasonique (kHz)	Puisance totale absorbée (W)	Puisance effective ultrasons (W)	Puisance de crête des ultrasons (W)	Puisance de chauffe (W)
VU03H	100-120	38	280	80	320	200
	220-240
VU06H	100-120	38	550	150	600	400
	220-240
VU13H	100-120	38	1500	300	1200	800
	220-240
VU30H	100-120	38	1500	300	1200	1200
	220-240
VU45H	200-240	38	2000	400	1600	1600
VU90H	200-240	38	2800	800	3200	2000

5. Conformité CE

Les appareils de nettoyage par ultrasons SMEG possèdent le marquage CE correspondant aux spécifications de la directive européenne en vigueur EMV 89/336/EWG (EEC), ainsi que la directive sur la tension 73/23/EWG. Le certificat de conformité peut être délivré par le fabricant sur demande.

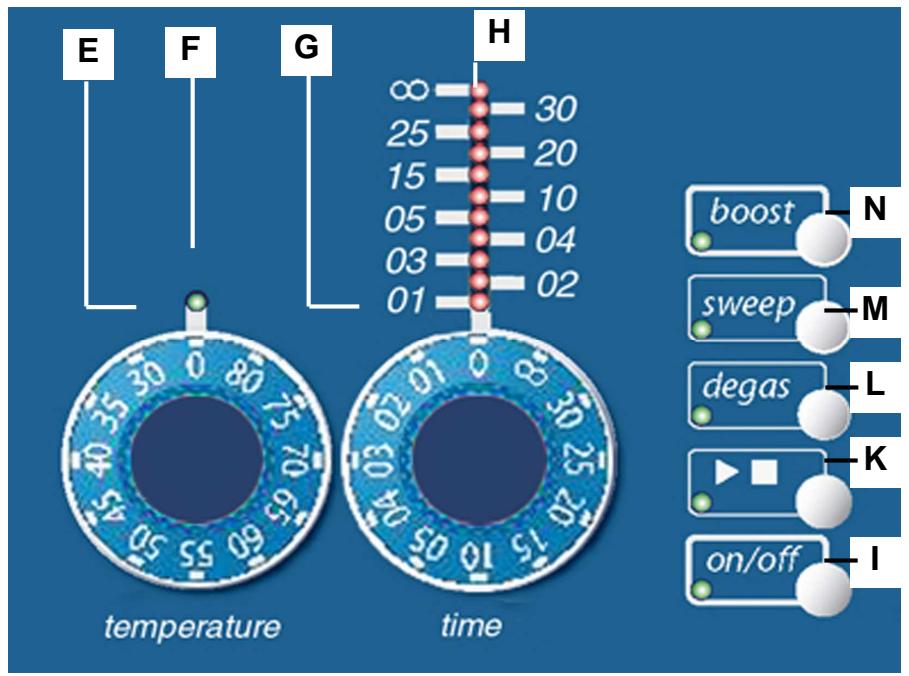

6. Description de l'appareil

A	Panneau de commande avec les différentes fonctions
B	Cuve à ultrasons – avec repère niveau optimal
C	Poinnées en matière synthétique pour une sécurité de transport
D	Manette de vidange Position D1 fermé, position D2 ouvert
E	Régueur température1) Plage de température graduée par 5°C, de 30° à 80°C
F	Announce LED de la température1) Lumière rouge en préchauffage, lumière verte si température atteinte et / ou lorsque la température prescrite est dépassée.
G	Régueur durée de nettoyage. Choix possible entre mode courte durée: 1; 2; 3; 4; 5; 10; 15; 20; 25; 30 min. Mode continu sur ∞. Après 12h de marche, l'appareil s'arrête automatiquement.
H	Announce LED du temps restant de nettoyage.
I	Touch che LED on/off pour marche/arrêt.
K	Touch che actionnement des ultrasons – régulation d'après la température. Annonce ultrasons par LED.
L	Touch che Degas (manuel et Auto – pour le dégazage efficace de la lessive.
M	Touch che Sweep pour une diffusion optimale des ondes sonores dans le bain. Annonce Sweep par LED
N	Touch che Boos, permet une hausse de puissance ultrasonique d'env. 25%. Annonce Boost par LED
	1) appar兼s avec chauffage

7.1. Montage de l'embout de vidange

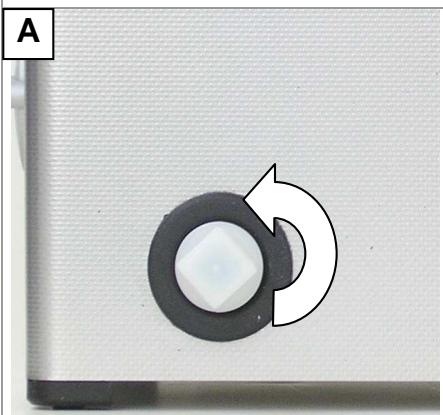

1. Dévisser le bouchon (A) dans le sens inverse des aiguilles d'une montre.

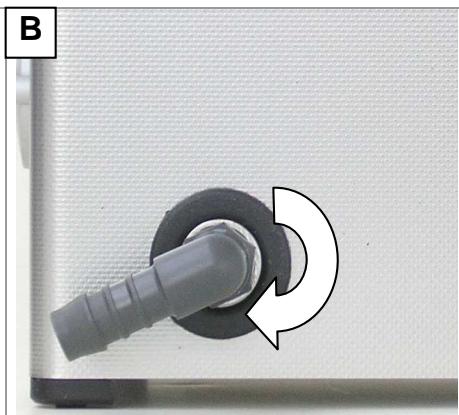

2. Visser l'embout (B) dans le sens des aiguilles d'une montre (fait partie des fournitures).
3. Monter le tuyau 12 en adaptant la longueur (ne fait pas partie des fournitures) Serrer le tuyau avec la bague de serrage (fait partie des fournitures).

7.2. Connecter l'appareil au réseau

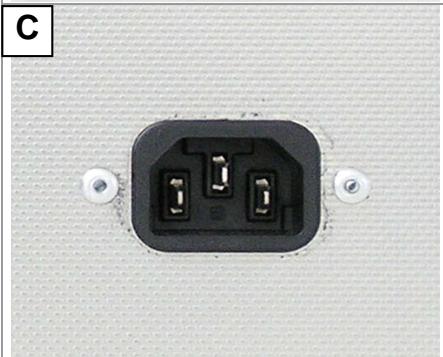

Connecter la fiche (C) avec le câble (dans les fournitures) (D) à une prise de protection. La tension du réseau doit correspondre aux indications mentionnées sur la plaque d'identification de l'appareil.

7.3. Remplissage de la cuve

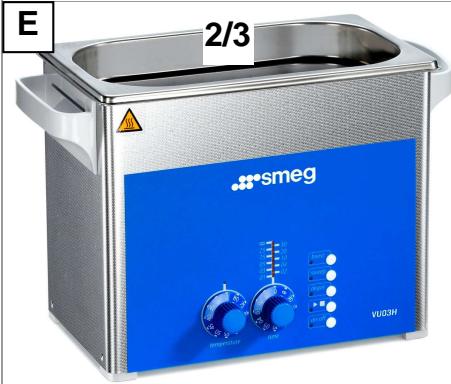

1. Remplir la cuve au 2/3 ou jusqu'au repère avec de l'eau (E). ATTENTION: ne pas utiliser de solvants ni d'acides !
2. Remplir la cuve avec des détergents appropriés en tenant compte des indications de dosage sur l'étiquette. Solutions recommendées: Smeg Deterliquid (F).
3. Mode d'emploi

Fonctions	Actions	Résultats
Marché / Arrêt de l'appareil	Appuyer sur la touche on/off (I)	Appareil en service / hors service
Mise en service des ultrasons - démarrage immédiat -	Sélectionner la durée de nettoyage avec la minuteurie (G). Appuyer sur la touche ▷ pour faire démarrer les ultrasons (K)	Les ultrasons sont en service
Mise en service des ultrasons - par régulation de la température* avec brassage de la lessive - (uniquement possible avec les apparciels munis d'un chauffage et si la température prescrite est > à la température réelle).	Sélectionner la durée de nettoyage avec la minuteurie (G). Régler la température au moyen du régleur- température de nettoyage (E). Maintenir appuyée la touche ▷ (K) (> 2 sec.)	Le chauffage est en service. Les US sont enclenchés par intervalles (brassage automatique de la lessive). Dès que la température prescrite est atteinte, les US se mettent en marche automatiquement. La minuteurie et en fonction.
Arrêt manuel des ultrasons	Tourner la minuteurie (G) sur „0“ ou appuyer sur la touche ▷ (K)	La fonction ultrasons est interrompue
Mise en service du chauffage 1)	Sélectionner la température avec le régleur (E)	Le chauffage est en service
Arrêt manuel du chauffage 1)	Placer le régleur-température (E) sur „0“	Le chauffage est arrêté
Démarrer le mode Sweep 2)	Sélectionner la durée de nettoyage avec la minuteurie (G) Appuyer sur la touche ▷ (K) Appuyer sur la touche sweep (M)	Les US fonctionnent en mode Sweep
Arrêtier le mode Sweep	Appuyer sur la touche sweep (M)	La fonction Sweep est stoppée. Les US reconnent le mode normal
Démarrer le mode Degas 2)	Sélectionner la durée de nettoyage avec la minuteurie (G), Appuyer sur la touche ▷ (K) Appuyer sur la touche degas (L)	Les US fonctionnent en mode Degas.
Arrêtier le mode Degas	Appuyer sur la touche degas (L)	La fonction Degas est stoppée. Les US reconnent le mode normal
Démarrer le mode Auto-Degas	Maintenir appuyée la touche degas (L) (> 2 sec.)	Les US fonctionnentpendant 10 minutes en mode. Auto-Degas puis s'arrêtent
Démarrer le mode Boost 2)	Sélectionner la durée de nettoyage avec la minuteurie (G), Appuyer sur la touche ▷ (K) Appuyer sur la touche boost (N)	Les US fonctionnent en mode Boost
Switch off Boost function	Press boost key (N)	Ultrasound continues operation in standard mode
1) apparciels avec chauffage 2) les fonctions Sweep, Degas et Boost ne peuvent pas fonctionner simultanément

9. Déroulement des opérations de nettoyage

!	Tenir compte des consignes générales de sécurité. L'utilisateur est chargé de contrôle les résultats de nettoyage. Avec les pièces sensibles à la chaleur, il est important de contrôle la montée en température de la solution. Une activité prolongée des ultrasons, en particulier en basse fréquence, peut endommager les surfaces délicates.
1.	Selon besoin, préchauffer la solution (si l'appareil et muni d'un chauffage).
2.	Si la solution vient d'être renouvelée, enclencher les modes Degas / Autodegas pour dégazer le liquide (10 min env.).
3.	Plonger les pièces dans la solution de nettoyage. Ne pas déposer de pièces ni autres objets directement sur le fond de cuve. Utiliser soit le panier, le gobelet (rempli d'eau + détergent), ou tener les pièces suspendues dans le liquide.
4.	Sélectionner la durée de nettoyage – enclencher les ultrasons.
5.	Si nécessaire, enclencher le mode Sweep (nettoyage plus intensif des pièces volumineuses et des surfaces résistantes).
6.	Vérifier le processus de nettoyage: contrôle visuel du résultat. Recommencer la procédure si nécessaire.
7.	Rincer les pièces après le nettoyage et sécher évventuellesment.

10. Maintenance / entretien / réparation

!	Attention! Retirer la fiche du réseau avant de commencer la maintenance ou l'entretien ! Ne jamais plonger l'appareil dans l'eau ! Si une réparation est nécessaire, renvoyer l'appareil au fabricant ou au grossiste.
■	Sécurité électrique: effectuer régulièrement le bon état du cable électrique et du boîtier.
■	Entretien de la cuve: les dépôts de calcaire s'éliminent facilement avec Smeg-C T 5 (faire marcher l'appareil avec eau + concentré). Ne pas utiliser de produits récurant !
■	Entretien du boîtier: selon le type des salissures, nettoyer avec un chiffon humide et un produit d'entretien doux d'usage courant ou encore, avec un produit contre le calcaire.
■	Désinfection: Si l'appareil est utilisé dans le domaine sanitaire ou Médical, il est commandé, pour des questions d'hygiène, de désinfecter régulièrement la cuve et les surfaces avec un produit désinfectant d'utilisation courant.

11. Mise hors service et traitement des déchets

Les composants de l'appareil peuvent être apportés à la déchetterie et triés pour la récupération des parties électroniques ou métalliques.

Vous pouvez aussi renvoyer l'appareil au fabricant qui se chargera du traitement des déchets.

12. Adresse du fabricant

Via L. da Vinci, 4

Pour tout renseignement complémentaire concernant les appareils, les applications ou la notice d'utilisation, veuillez vous adresser directement au fabricant.

C'est avec plaisir que nous nous tenons à votre disposition !

SMEG S. p. A.
