MODE D'EMPLOI CR320A SMEG
Notice d'utilisation
Réfrigérateur/congélateur
Nous vous remercions de votre confiance d'avoir acheté notre appareil. Nous vous souhaitons beaucoup de plaisir en l'utilisant.
Le réfrigérateur/congélateur est destiné à l'usage ménager.
La partie supérieure est le réfrigérateur pour tenir les denrées fraîches à la température au-dessus de 0°C.
La partie inférieure est le congélateur permettant la congélation des denrées fraîches et la conservation à long terme des denrées surgelées (jusqu'à un an, ce qui dépend de la nature des denrées).
Le compartiment est repéré avec quatre étoiles.
| Avant la première mise en service | 22-24 |
| Installation et raccordement | 25 |
| Description de l'appareil | 26-28 |
| Commande | 29 |
| Utilisation | 30-33 |
| Entretien et nettoyage | 34-35 |
| Défauts dans le fonctionnement | 36-38 |
Avant la première mise en service
- Avant de brancher l'appareil sur le réseau électrique, il faut le laisser en place environ 2 heures. De cette manière on diminue la capacité d'un fonctionnement incorrect dû à l'influence du transport sur le système de réfrigération.
- Nettoyez l'appareil, surtout son intérieur (voir le chapitre sur le nettoyage de l'appareil).
- Si les accessoires ne se trouvent pas à leur place, il faut les aménager suivant les instructions données dans le chapitre Description de l'appareil.
Notice d'utilisation
Cette notice d'utilisation est destinée au consommateur. Elle décrit l'appareil ainsi que son emploi correct et sûr. Il est possible qu'elle mentionne des fonctions qui ne concernent pas votre appareil, car elle a été rédigée pour de différents types/modèles d'appareils.
Notice d'intégration
Les appareils intégrables sont accompagnés des notices d'intégration et d'installation dans le meuble.
Ce travail doit être effectué par un technicien et ces notices lui sont destinées.
Notre souci de l'environnement
- Pour l'emballage de nos produits, nous utilisons des matériaux qui peuvent être recyclés, déposés ou détruits.
- Cette notice d'utilisation est imprimée sur du papier recyclable ou sur du papier blanchi sans chlore.
- Lorsque vous cessez d'utiliser cet appareil, remettez-le aux organismes habilités pour la collecte des appareils ménagers usagés (voir le chapitre « Enlèvement des appareils usagés »).
Conseils d'économie d'énergie
- N'ouvrez pas la porte plus souvent que nécessaire et refermez-la rapidement, notamment par temps chaud et humide. Veillez à ce que l'appareil reste ouvert le moins longtemps possible, ce qui est surtout important pour les congélateurs armoires.
- Vérifiez de temps en temps que le refroidissement de l'appareil est toujours suffisant (une bonne circulation d'air derrière l'appareil).
- Déplacez la manette du thermostat de la position la plus haute à la position la plus basse dès que le fonctionnement de l'appareil et les circonstances le permettent.
- Laissez refroidir les aliments à température ambiante (les soupes en particulier) avant de les introduire dans l'appareil.
- Les couches de glace ou de givre augmentent la consommation d'énergie électrique. Enlevez-les régulièrement dès qu'elles atteignent une épaisseur de 3 à 5 mm.
- Un joint endommagé ou non étanche provoque une plus grande consommation d'énergie ; veillez à ce qu'il soit remplacé à temps.

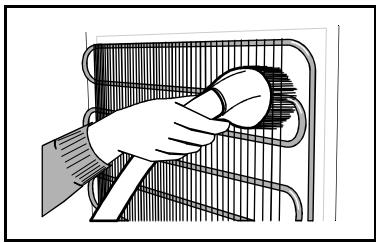

- Le condenseur à l'arrière doit toujours être propre.
- Si vous ne respectez pas les consignes figurant dans les chapitres « L'emplacement » et « L'économie d'énergie », vous risquez de provoquer une plus grande consommation d'énergie.
Conseils importants
!
- Si vous gardez votre réfrigérateur/congélateur sans l'utiliser, et qu'il possède un système de blocage qui ne peut pas s'ouvrir de l'intérieur (serrure, verrou), rendez ce mécanisme de fermeture inutilisable pour éviter tout risque d'accident avec les enfants.
- Raccordez le congélateur au réseau correctement. Respectez bien le chapitre sur le raccordement de l'appareil.
- Une fois le congélateur en marche, ne touchez pas les surfaces froides, surtout avec des mains moites ou humides, car la peau risquerait de coller à ces parois extrêmement froides.
- Ne congelez pas les boissons en bouteilles, en particulier les boissons mousseuses (eau minérale, vin mousseux, bière, cola, etc.), car la bouteille risque d'éclater.
- Ne mangez pas les aliments congelés (pain, fruits, légumes), vous risquez d'attraper des « brûlures » dues au froid.
- Si vous trouvez l'odeur ou la couleur d'un aliment anormale ou douteuse, jetez-le, car il peut être dangereux à la consommation.
- Débranchez obligatoirement l'appareil avant d'effectuer un dépannage (nous recommandons de faire réaliser tout entretien ou dépannage par une personne qualifiée), avant tout nettoyage et avant le changement de la lampe.
- N'utilisez pas d'appareils électriques (sèche-cheveux, etc.) ou d'instruments pointus pour dégivrer l'appareil, mais des produits conseillés par le fabricant.
- Dans le souci de préserver l'environnement, veillez à ne pas endommager l'arrière de l'appareil (le condenseur) ou les parties de réfrigération à l'intérieur de l'appareil.
- L'appareil contient du liquide frigorifique et de l'huile, c'est pourquoi il faut faire enlever votre ancien appareil suivant les consignes pour protéger l'environnement (voir le chapitre « Notre souci pour préserver l'environnement »).
- Un élément chauffant est encastré dans le bord du corps du congélateur. Il fonctionne simultanément avec le compresseur et empêche le joint de la porte de s'attacher par le gel sur le corps du congélateur.
- Si le câble de raccordement est endommagé, il doit être remplacé par un expert du fabricant ou du service après-vente pour éviter le danger.
- La plaque signalétique se trouve soit au dos, soit à l'intérieur de l'appareil.
La durée de conservation en cas d'interruption de courant
Éviter d'ouvrir le congélateur en cas de défaut ou de coupure de l'énergie électrique. Si l'interruption dure plus de 13 heures - HZDI 2121/6, 14 heures - HZDI 2621/6, 15 heures - HZDI 2521/6, les denrées congelées doivent être consommées ou déplacées vers un autre appareil.
Enlèvement des appareils usagés
- Remettez les appareils usagés au service autorisé de ramassage. Si celui-ci a un système de blocage (serrure, verrou), rendez ce mécanisme de fermeture inutilisable pour éviter tout risque d'accident avec les enfants.
- Les appareils de réfrigération et de congélation contiennent du liquide de réfrigération et des matériaux d'isolation qui doivent être traités par les services agréés. Pour les faire enlever, faites appel à ces services ou demandez conseil à votre vendeur. Veillez à ne pas endommager le tuyau à l'arrière de l'appareil.
Choix de l'endroit
Placez l'appareil dans un local sec et régulièrement ventilé. La température ambiante permise pour le fonctionnement normal de l'appareil est conditionnée par l'exécution (la classe) de l'appareil indiquée sur la plaque signalétique de l'appareil.
Si l'appareil est exposé longtemps à une température inférieure à +16°C, le réfrigérateur fonctionne normalement, mais la température dans le congélateur peut devenir élevée, ce qui peut raccourcir la durée de conservation des denrées surgelées.
| Classe | Température ambiente |
| SN (subnormale) | de + 10°C à + 32°C |
| N (normale) | de + 16°C à + 32°C |
| ST (subtropical) | de + 18°C à + 38°C |
| T (tropical) | de + 18°C à + 43°C |
Évitez de placer l'appareil près d'une source de chaleur, comme par exemple cuisinière, radiateur, chauffe-eau, ou de l'exposer directement aux rayons du soleil.
Évitez de placer l'appareil près d'une source de chaleur, au moins 3 cm d'une cuisinière électrique ou à gaz et au moins 30 cm d'un poêle à fioul ou à charbon. Si la distance est inférieure aux distances conseillées, utilisez une plaque d'isolation.

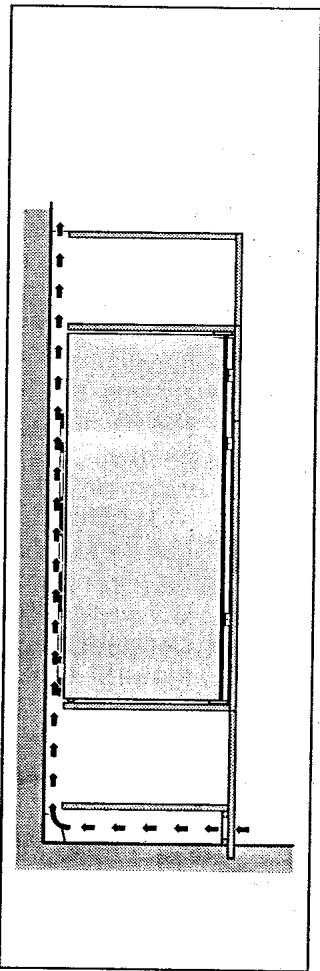

Il faut qu'il y ait une ouverture derrière l'appareil d'environ 200 cm² et le placard au-dessus de l'appareil doit être éloigné d'au moins 5 cm, ce qui permet une aération satisfaisante du condenseur.
Raccordement au réseau électrique
Reliez l'appareil au réseau électrique avec le cordon d'alimentation. La prise murale doit être dotée d'une mise à la terre.
La tension nominale et la fréquence sont indiquées sur la plaque signalétique de l'appareil.
Le système de mise à la terre de l'installation électrique et le raccordement de l'appareil doivent être réalisés conformément aux normes électriques en vigueur.
L'appareil peut tolérer les écarts de tension de courte durée, mais au maximum de -15 % à +10 %.
Dans le réfrigérateur, vous entreposez les denrées fraîches pendant quelques jours.
Clayette (1)
La clayette multi-réglable permet de ranger les denrées à votre convenance. Elle est protégée contre la chute. Pour enlever la clayette, il faut la relever un peu à l'arrière et la tirer vers l'extérieur.
Les clayettes en verre (seuls certains modèles en sont équipés) sont protégées par des protections en plastique. Si vous voulez retirer la clayette, vous devez d'abord tirer les deux protections vers vous. Vous pouvez aussi enlever les protections, mais nous vous conseillons de les mettre de côté pour les transports éventuels ultérieurs.
Tenez les denrées vite périssables sur la partie arrière des clayettes où il fait le plus froid.
Porte-bouteilles
quelques modèles seulement
Le porte-bouteilles (le nombre dépend du type d'appareil) est destiné à déposer des bouteilles. L'emplacement est possible en deux positions (horizontal ou soulevé d'une glissière sur le devant). Le porte-bouteilles permet aussi de poser les bouteilles sur le bouchon.
Il a un dispositif anti-débordement. Vous pouvez l'extraire, s'il est vide, en le soulevant à l'arrière et en le tirant vers vous.
Avertissement !
S'il y a des balconnets sur la contre-porte, vous installez le porte-bouteilles de manière qu'il n'entrave pas la fermeture de la porte. Un porte-bouteilles peut porter 9 bouteilles de 0,75 litre ou plus (le poids total ne doit pas dépasser 13 kg) - voir l'étiquette au-dessous de la boîte du thermostat dans l'appareil.
Orifice d'écoulement de l'eau de dégivrage (2)
Sous la plaque réfrigérante (encastrée dans la paroi arrière de la cuve) qui refroidit la cuve du réfrigérateur, il y a une rainure avec l'orifice pour conduire l'eau de dégivrage vers l'extérieur. La rainure et l'orifice d'écoulement ne doivent pas être bouchés (par exemple avec des restes alimentaires) et il faut les contrôler et les nettoyer de temps en temps si nécessaire (par exemple avec une paille en plastique).
Bac à fruits et à légumes (3)
Le bac se trouve en dessous du couvercle en verre qui assure une humidité constante et évite le dessèchement des fruits et légumes.
Congélateur (B)
Dans le congélateur, vous congelez les denrées fraîches et conservez les denrées surgelées.
Il est destiné à la congélation des denrées fraîches.
Il est destiné à stocker les denrées surgelées.
Rainure d'écoulement de l'eau de dégivrage (6)
(voir le chapitre Entretien et nettoyage)
Contre-porte du réfrigérateur
La contre-porte du réfrigérateur est équipée de balconnets ou boîtes, destinés à la conservation du fromage, du beurre, des œufs, du yaourt et d'autres petits paquets, tubes et conserves.
La partie inférieure de la contre-porte est prévue pour les bouteilles.
Éclairage intérieur du réfrigérateur
La lampe s'allume à l'ouverture de la porte (le thermostat étant à n'importe quelle position).
REMARQUE :
- Les accessoires dans la cuve sont variables selon le modèle de l'appareil.
- Pour compléter les accessoires à votre convenance, vous pouvez aussi acheter les boîtes-épices, les portes-tubes accrochables et clavettes aux services après-vente contractuels.
Le fonctionnement de l'appareil est commandé par le thermostat placé dans la cuve du réfrigérateur (tournable du repère STOP (0) à 7 et en arrêté).
Sélection de la température
- Les positions élevées sur la manette (vers 7) signifient les températures plus basses (plus froides) dans toutes les parties de l'appareil. La température à l'intérieur du réfrigérateur peut descendre même au-dessous de 0°C. N'utiliser les positions élevées que dans les cas où les températures de réfrigération plus basses sont désirées et recommandées.
À la température ambiante normale, nous recommandons le réglage moyen du thermostat.
- La température intérieure dépend du changement de la température ambiante. Régler la manette du thermostat conformément.
- À la position STOP (0), l'appareil n'est pas mis en service (le système de réfrigération est en arrêt), mais il est quand même sous tension (la lampe s'allume en ouvrant la porte du réfrigérateur).
Conservation des denrées dans le réfrigérateur
Une utilisation appropriée de l'appareil, l'emballage des aliments, le réglage correct et le respect des règles d'hygiène sont décisifs pour la qualité de conservation des aliments.
- Les denrées à conserver dans le réfrigérateur doivent être fraîches, refroidies à la température ambiante et de toute valeur qualité. Elles doivent être emballées dans des récipients fermés pour qu'elles ne s'imprègnent ni dégagent d'odeur et d'humidité. Veillez à ce qu'elles soient toujours bien emballées (dans un sachet plastique ou dans une feuille en aluminium, dans le papier ciré) ou fermées dans des bouteilles ou récipients couverts.
- Retirez les emballages du commerce avant de placer les aliments dans le réfrigérateur (emballages des packs de yaourt...).
- Dans le réfrigérateur, ne conservez pas de matières inflammables, vaporables ou explosibles.
- Des bouteilles avec une teneur importante en alcool doivent être fermées hermétiquement et posées dans une position verticale.
- Les denrées ne doivent pas toucher la dernière paroi de la cuve du réfrigérateur.
- Attendre le complet refroidissement des préparations avant de les stocker.
- Stocker les aliments les plus fragiles et délicats dans la zone la plus froide de l'appareil.
- Limiter le nombre d'ouvertures de la porte.
- Positionner le réglage du thermostat de façon à obtenir une température plus BASSE. Ce réglage doit se faire progressivement afin de ne pas provoquer le gel des denrées.
- La mesure de la température d'une zone peut se faire au moyen d'un thermomètre placé dans un récipient rempli d'eau. La lecture de la température doit être faite après quelques heures de stabilisation de l'ensemble.
- Quelques solutions organiques, les essences dans la peau des citrons et oranges, l'acide dans le beurre et similaires peuvent causer des endommagements et un vieillissement anticipé des matières en plastique et du joint si leurs effets sont exposés longtemps.
- Une odeur désagréable dans le réfrigérateur signifie que la cuve n'est pas propre ou qu'un aliment se gâte. Pour éviter l'odeur, laver l'intérieur avec de l'eau additionnée d'un peu de vinaigre.
Nous recommandons aussi d'utiliser les filtres à charbon actif qui purifient l'air ou neutralisent les odeurs.
- Si vous laissez votre maison pour un temps prolongé, enlevez les denrées périssables de votre réfrigérateur.
Temps de conservation des denrées dans le réfrigérateur
| Denrée | Temps de conservation (en jours) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Beurre | + | + | + | + | + | + | + | = | = | = | = | = | | |
| Oeufs | + | + | + | + | + | + | + | + | + | + | = | = | = | = |
| Viande: fraîche en morceau hachée | + | + | = | | | | | | | | | | | |
| + | = | | | | | | | | | | | | |
| fumée | + | + | + | + | + | + | + | + | + | + | = | = | = | = |
| Poissons | + | = | | | | | | | | | | | | |
| Marinades | + | + | + | + | + | + | + | + | + | + | = | = | = | = |
| Carottes | + | + | + | + | + | + | + | + | = | = | = | = | = | = |
| Fromage | + | + | + | + | = | = | = | = | = | = | = | = | = | = |
| Desserts | + | + | = | = | = | = | | | | | | | | |
| Fruits | + | + | = | = | = | = | = | = | = | = | | | | |
| Plats coisinés | + | + | = | = | | | | | | | | | | |
Légende : + le temps recommandé de conservation = le temps possible de conservation
Congélation des denrées fraîches
- Ne congelez dans le congélateur que les denrées qui sont convenables pour un tel traitement et qui supportent bien de basses températures. Veillez à ce que les denrées soient fraîches et d'une meilleure qualité.
- Choisissez un emballage correspondant et emballez les denrées d'une manière appropriée :
- L'emballage doit être étanche à l'air et à l'humidité pour empêcher le dessèchement et la déperdition des vitamines.
- Les feuilles et les sacs doivent être souples pour bien épouser la forme des portions.
- Marquez les portions emballées en indiquant la date, la quantité et la nature de la denrée.
- Avant toute chose, il est important que les denrées soient congelées le plus vite possible. Pour cette raison, les portions ne doivent pas être trop encombrantes. Il est recommandable de les préfroidir avant de les mettre à congélation.
- La quantité de denrées fraîches que vous congelez en 24 heures est indiquée sur la plaque signalétique. Si leur quantité est plus grande, la qualité de congélation est diminuée ainsi que la qualité des denrées déjà congelées.
Procédé de congélation
- Sur le modèle sans interrupteur de surgélation intensive, 24 heures avant la congélation, tournez le bouton du thermostat sur la position 4-6. Après ce temps, introduisez les denrées fraîches sur la plaque réfrigérante. Environ 24 heures après la mise des denrées fraîches, tournez le bouton du thermostat à la température de service (tenez compte du chapitre Sélection de la température) et déplacez les denrées surgelées dans le panier de conservation (compartiment de conservation).
Sur le modèle avec interrupteur de surgélation intensive, mettez cet interrupteur en marche 24 heures avant la mise des denrées fraîches et tournez le bouton du thermostat sur la position 4-6. Après ce temps, introduisez les denrées fraîches sur la plaque réfrigérante. Environ 24
heures après la mise des denrées fraîches, mettez l'interrupteur en arrêt et tournez le bouton du thermostat à la température de service (tenez compte du chapitre Sélection de la température).
L'appareil est sous tension quand l'interrupteur est sur le repère "I" ou que la zone en couleur est visible. Il est hors tension quand l'interrupteur est sur le repère "0" ou que la zone en couleur n'est pas visible (quelques modèles seulement).
- Répétez le procédé de congélation pour congeler plus tard une nouvelle quantité de denrées fraîches. Des denrées fraîches ne doivent jamais toucher celles qui sont déjà congelées en paquets.
- Pour congeler de petites quantités (jusqu'à 1 kg), il ne faut pas changer la position du bouton du thermostat (voir le chapitre Sélection de la température).
Conservation des produits congelés
Les produits congelés sont conservés dans les paniers. Si vous enlevez les paniers, les produits congelés peuvent être placés directement sur les clayettes réfrigérées.
Denrées surgelées industriellement
L'emballage des produits surgelés industriellement contient l'étiquette donnant la durée et la température de conservation. Respectez les instructions données pour la conservation et l'utilisation par le fabricant.
Choisissez seulement les produits surgelés qui sont emballés d'une manière appropriée, équipés de toutes les données sur l'emballage et
conservés dans un appareil ayant une température intérieure d'au moins -18 °C.
N'achetez pas de produits entourés de givre, parce qu'ils se sont déjà maintes fois mis à décongeler. Protégez les denrées contre la décongélation, parce que l'augmentation de la température raccourcit le temps de conservation des denrées surgelées et détériore leur qualité.
Temps approximatif de conservation des denrées congelées
| Denrée | Temps de conservation (en mois) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Légumes | | | | | | | | + | + | + | | |
| Fruits | | | | | | | | | | + | + | + |
| Pains, pâtisserie | | | + | | | | | | | | | |
| Lait | | | + | | | | | | | | | |
| Plats cuisinés | | | + | | | | | | | | | |
| Viande: boeuf | | | | | | | | | | + | + | + |
| veau | | | | | | | | + | + | + | | |
| porc | | | | + | + | + | | | | | | |
| volaille | | | | | | | | + | + | + | | |
| gibier | | | | | | + | + | + | | | | |
| viande hachée | | | | + | | | | | | | | |
| Saucissons fumés | + | | | | | | | | | | | |
| Poissons: maigres | | | + | | | | | | | | | |
| grasses | + | | | | | | | | | | | |
| Tripes | | + | | | | | | | | | | |
Décongélation des denrées congelées
Utilisez les denrées décongelées le plus vite possible. Les denrées sont conservées par le froid, mais les micro-organismes ne sont pas détruits et après la décongélation ils deviennent vite actifs pour gâter les produits. Une décongélation partielle réduit la valeur nutritive des denrées, particulièrement des fruits et des légumes, ainsi que des plats cuisinés.
Dégivrage automatique du réfrigérateur
Il n'est pas nécessaire de dégivrer le réfrigérateur car le givre sur la paroi arrière de réfrigération se dégivre automatiquement. Le givre s'amasse sur la plaque de réfrigération pendant le fonctionnement du compresseur. À chaque arrêt du compresseur, le givre fond et l'eau s'écoule par l'orifice dans la paroi arrière vers l'extérieur de l'appareil. Elle est recueillie dans le récipient situé au-dessus du compresseur où elle s'évapore.

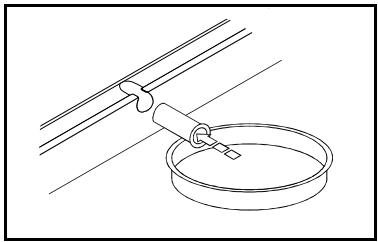

Dégivrage manuel du congélateur
À l'intérieur du congélateur, les parois deviennent couvertes d'une couche de givre. Quand la couche atteint 3 à 5 mm d'épaisseur, vous devez la dégivrer.
- Quelques heures avant le dégivrage, placez la manette du thermostat sur 7 pour bien refroidir les denrées. Tournez ensuite la manette sur STOP (0) et débranchez l'appareil.
Videz l'intérieur et veillez à ce que les denrées ne soient pas décongelées.
- Laissez la porte ouverte jusqu'à ce que la couche de givre puisse s'enlever facilement. Pour ce faire, vous pouvez vous servir du grattoir en plastique. Veillez à ce que les surfaces à l'intérieur du
congélateur ne soient pas endommagées. Nettoyez le givre ou la glace du congélateur à l'aide d'un chiffon.
- Pour le dégivrage, ne pas utiliser les bombes aérosol, car elles peuvent endommager les parties plastiques ou nuire à la santé.

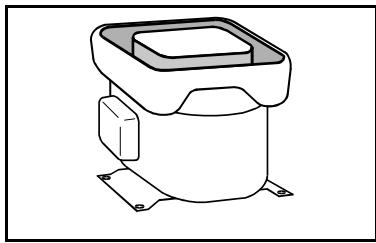

Nettoyage de l'appareil
Avant le nettoyage, veillez à ce que l'appareil soit débranché !
N'utilisez pas de détersifs abrasifs ou agressifs. Vous pouvez endommager la surface.
- Nettoyez les parois extérieures à l'eau peu savonneuse.
Les surfaces laquées peuvent être nettoyées avec un chiffon et un nettoyant à base d'alcool (p. ex. nettoyant pour vitres). Vous pouvez utiliser aussi de l'alcool (éthanol ou isopropanol).
N'utilisez pas de nettoyants abrasifs ou agressifs, comme des détergents spéciaux pour acier inox, etc., parce que vous pouvez endommager les pièces laquées ou en plastique.
- Enlevez les accessoires amovibles de l'appareil et lavez-les à l'eau peu savonneuse. Les pièces en matière plastique ne sont pas convenables pour le lavage en lave-vaisselle.
- Lavez l'intérieur vide à l'eau tiède additionnée d'un peu de vinaigre.
- De temps en temps, enlevez la poussière qui se forme sur le condenseur placé à l'arrière du congélateur. Pour ce nettoyage, servez-vous d'une brosse douce non métallique ou d'un aspirateur.
- Nettoyez aussi le bac au-dessus du compresseur (mais ne l'enlevez pas).
Rebranchez l'appareil lorsqu'il est bien dégivré et nettoyé, puis mettez-le en service. Remettez les denrées en place.
Arrêt prolongé
Si vous ne prévoyez pas d'utiliser l'appareil pendant un certain temps, placez la manette du thermostat sur STOP (0). Il est recommandé de le vider, de le débrancher, de le dégivrer et de le nettoyer. Laissez la porte entrouverte.
Pendant le fonctionnement de l'appareil, des perturbations peuvent survenir. Nous donnons quelques exemples des plus fréquents que vous pouvez éliminer vous-même.
L'appareil ne démarre pas après le branchement au réseau électrique
- Vérifiez si la prise de courant est sous tension et si l'appareil est mis en marche (la manette du thermostat étant en position de service).
L'unité hermétique fonctionne déjà longtemps sans interruption
- La porte a été ouverte trop souvent.
- La porte est mal fermée (il se peut qu'un objet se trouve entre la porte et la cuve, une porte déformée, un joint endommagé, etc.).
- Une quantité trop grande est mise en conservation.
- Si le compresseur et le condenseur ne refroidissent pas suffisamment, vérifiez la circulation d'air derrière l'appareil et nettoyez le condenseur.
Givrage de la paroi arrêté dans la cuve du réfrigérateur
Le dégivrage normal automatique du réfrigérateur est assuré tant que l'eau s'écoule vers l'extérieur par l'orifice dans le récipient au-dessus du compresseur. Si la couche de givre dépasse 3 à 5 cm d'épaisseur sur la plaque de réfrigération, vous devez procéder au dégivrage manuel. Placez la manette du thermostat sur la position STOP (0) et laissez la porte du réfrigérateur ouverte. Ne faites pas fondre le givre à l'aide d'appareils électriques (sèche-cheveux, etc.) et ne l'enlevez pas à l'aide d'outils pointus.
Après le dégivrage, placez la manette sur la position correspondante et fermez la porte du réfrigérateur.
Le givrage excessif est le résultat
- de mauvaise étanchéité de la porte (si le joint est sale ou endommagé, vous devez le nettoyer ou le remplacer),
- de l'ouverture trop fréquente ou trop longue de la porte,
- de l'introduction de mets chauds dans le réfrigérateur,
- des mets ou de la vaisselle qui touchent la paroi arrière de la cuve du réfrigérateur.
L'eau s'écoulant du réfrigérateur
L'eau s'écoule du réfrigérateur si l'orifice de vidange est bouché et que l'eau ne s'écoule pas dans la gouttière.
- Nettoyez l'orifice bouché, par exemple avec une paille en plastique.
- Dégivrez la couche de givre trop épaisse manuellement (voir le chapitre Givrage de la paroi arrière de la cuve du réfrigérateur).
Porte difficile à ouvrir
Si vous voulez rouvrir la porte qui vient d'être fermée, il se peut que vous le
puissiez faire difficilement. En effet, en ouvrant la porte, un peu d'air froid s'échappe de la cuve, mais il est remplacé par l'air chaud ambiant. Pendant le refroidissement de cet air ambiant, une sous-pression se forme, ce qui rend la porte difficile à ouvrir. Après quelque temps (5 à 10 minutes), l'état redevient normal et vous pouvez ouvrir la porte sans problème.
Bruit
La réfrigération dans les appareils est rendue possible par le système de réfrigération avec compresseur, ce qui cause aussi un certain bruit. L'intensité du bruit dépend de l'emplacement, de l'utilisation correcte et de l'âge de l'appareil.
- Pendant le fonctionnement du compresseur, on peut entendre un bruit de liquide et, pendant son arrêt, le bruit de décantation du réfrigérant. C'est normal et n'a aucune influence sur la longévité de l'appareil.
- Après le démarrage de l'appareil, le fonctionnement du compresseur et la décantation du réfrigérant sont un peu plus bruyants. Ce n'est pas un défaut et n'a aucune influence sur la longévité de l'appareil. Avec le temps, l'intensité de ces bruits diminue.
- Quelquefois, on peut entendre pendant le fonctionnement de l'appareil des bruits anormaux ou intensifs qui sont inhabituels et qui sont le plus souvent produits par un emplacement incorrect de l'appareil.
- L'appareil doit être stable sur un sol plat et solide.
- Il ne doit pas toucher une paroi ou des éléments adjacents.
- Vérifiez si l'aménagement à l'intérieur de l'appareil est en ordre, ou si les boîtes de conserve, bouteilles ou autres récipients ne s'entrechoquent pas, parce qu'ils se touchent.
Changement de la lampe
Si vous changez la lampe, vous devez d'abord débrancher l'appareil. Pour enlever le couvercle de la lampe, serrez-le avec les doigts par derrière (dans le sens de la flèche 1) pour qu'il sorte de sa position. Ôtez-le ensuite (dans le sens de la flèche 2) et remplacez la lampe par une nouvelle
(ayant le culot E 14, puissance maximum de 15 W).
Ne jetez pas la lampe brûlée parmi les déchets organiques.
La lampe est un article de consommation, c'est pourquoi notre garantie ne la couvre pas.
NOUS NOUS RÉSERVONS LE DROIT DE MODIFICATIONS QUI N'ONT PAS D'INFLUENCE SUR LE FONCTIONNEMENT DE L'APPAREIL.
Réfrigérateur à congélateur intégrable
Les notices d'installation des appareils de réfrigération et de congélation sont destinées à l'installateur.
L'installation et le raccordement de l'appareil doivent être réalisés en conformité avec les notices ainsi que les normes et règles en vigueur.
Ces notices d'installation sont conçues pour l'installation de différents types/modèles d'appareils et donnent les descriptions des procédés qui, peut-être, ne sont pas nécessaires pour votre appareil.
Dimensions d'encastrement et
ventilation de l'appareil 23
Ouverture de la porte inversible 24-25
Encastrement de l'appareil 26-27
Dimensions d'encastrement et ventilation de l'appareil
Il est indispensable que l'air derrière l'appareil circule toujours librement, parce que le dos de l'appareil s'échauffe pendant son fonctionnement et l'eau s'évapore du récipient au-dessus du compresseur.
- La plinthe du meuble prévu pour l'installation de votre appareil intégrable doit avoir une découpe de 200 cm² au minimum pour l'entrée de l'air destiné à refroidir l'appareil.
- L'air sort au-dessus du meuble. Veillez à ne pas couvrir la ventilation.
| A (mm) | B (mm) | C (mm) |
| 516 | 840 | 1446-1450 |
| 653 | 1033 | 1775-1780 |
| 846 | 840 | 1775-1780 |
Inversion du sens d'ouverture des portes
Si le sens d'ouverture des portes ne vous convient pas, vous pouvez le changer. Pour cela, des trous du côté inverse de l'appareil existent déjà et sont couverts de bouche-trous.
- Enlevez l'enjoliveur de la charnière supérieure du réfrigérateur, dévissez-la et enlevez la porte (elle est seulement accrochée sur la charnière en bas).
- Enlevez la barre de maintien, déplacez-la du côté inverse de l'appareil et vissez-la.
- Dévissez la charnière inférieure du congélateur avec la rondelle et enlevez la porte inférieure.
- Ensuite, dévissez aussi la charnière supérieure de la porte du congélateur et la charnière inférieure de la porte du réfrigérateur.
- Enlevez les pièces angulaires sur les portes et échangez-les (mettez à la place de la pièce angulaire avec trou celle sans trou et vice versa).
- Enlevez la bague de la charnière inférieure de la porte du congélateur (en la tournant dans le sens d'une aiguille d'une montre), et dévissez le bouchon de la charnière inférieure. Ensuite, revissez la charnière inférieure sans le bouchon.
- Remettez la bague et le bouchon dans l'ordre inverse dans l'ouverture de la charnière inférieure du côté opposé de l'appareil.
- Accrochez sur la charnière inférieure la porte du congélateur.
- Tournez de 180° la charnière inférieure du réfrigérateur, mettez-la ensemble avec la bague dans la pièce angulaire avec trou sur la porte du congélateur et vissez-la. De même, tournez la charnière supérieure de la porte du congélateur et vissez-la sur le côté opposé de la barre de maintien de la porte supérieure. Fixez-y la bague et la porte supérieure.
- Vissez la charnière supérieure de la porte du réfrigérateur et couvrez-la avec l'enjoliveur.
- Déplacez les glissières du côté opposé des deux portes.
- Après le déplacement, couvrez les trous avec les bouche-trous.
- Vérifiez enfin la position des joints magnétiques (le joint ne doit pas être écrasé et doit être parfaitement étanche partout).
1 Enjoliveur de la charnière supérieure de la porte du réfrigérateur 2 Charnière supérieure de la porte du réfrigérateur 3 Barre de maintien 4 Charnière inférieure de la porte du réfrigérateur 5 Charnière supérieure de la porte du congélateur 6 Bague 7 Charnière inférieure de la porte du congélateur 8 Bouchon de la charnière inférieure de la porte du congélateur 9 Glissière 10 Pièce angulaire avec trou 11 Pièce angulaire sans trou
- Poussez l'appareil environ 30 mm dans le meuble en laissant une distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi latérale du meuble et l'appareil du côté opposé à la charnière de la porte.
- Ouvrez largement les deux portes de l'appareil et joignez-les avec les deux portes du meuble comme suit :
- Serrez ensemble la porte de l'appareil avec la porte du meuble (Figure 2).

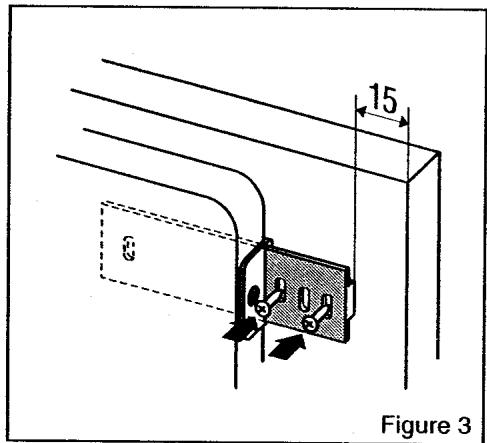

- Insérez les glissières dans les guidons des glissières et fixez-les avec les vis A 3,5 x 13 à distance de 15 mm du bord de la porte du meuble (Figure 3).
- Enlevez les guidons des glissières et séparez la porte de l'appareil de la porte du meuble.

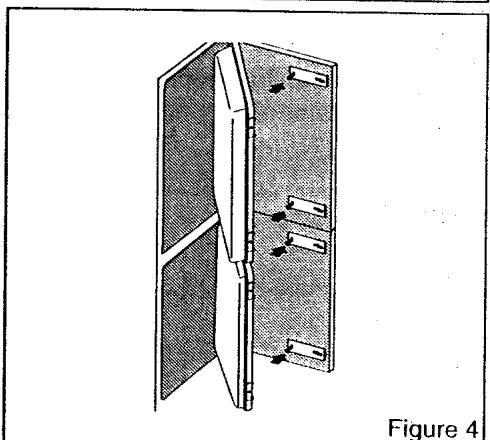

- Fixez les glissières aussi avec d'autres vis et vérifiez à ce que les glissières ne se déplacent pas (Figure 4).
- Fixez ensuite les guidons des glissières à leur place originale.
- Fermez la porte et vérifiez la qualité de la fermeture et l'étanchéité (le joint de la porte ne doit pas être froissé).
- À la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la partie haute du meuble avec trois vis par la plaquette du haut et au fond du meuble avec deux vis par les pivots inférieurs. Percez les trous de Ø 2,5 x 5 pour les vis de A 3,5 x 13 (Figure 5).

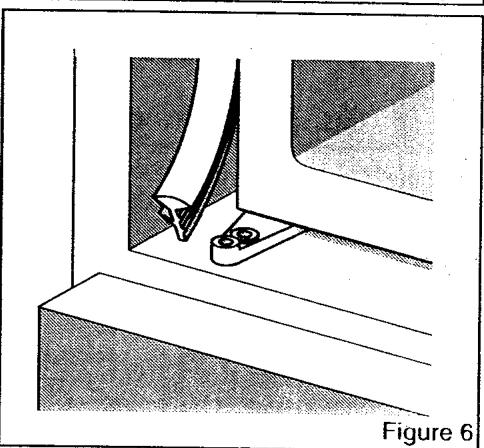

- Couvrez la fente du côté opposé de la porte avec le joint ajouté (Figure 6).
IMPORTANT !
En encastrant l'appareil dans le meuble, il ne doit pas être branché au réseau électrique. La manette du thermostat doit être sur la position STOP (0).
