GEBRUIKSAANWIJZING CR320A SMEG
Koelkast met diepvriezer
Wij danken u voor het vertrouwen dat u in ons gesteld hebt door de aankoop van ons apparaat. Wij wensen u veel genoegen bij het gebruik ervan.
De koelkast met diepvriezer dient voor huishoudelijk gebruik.
Het bovenste gedeelte is een koelkast, die voor het bewaren van verse levensmiddelen bij een temperatuur van boven de 0°C bestemd is.
Het onderste gedeelte is een diepvriezer, die voor het invriezen van verse levensmiddelen en gedurende langere tijd bewaren van bevroren levensmiddelen (tot één jaar, afhankelijk van de levensmiddelensoort, dient). Het diepvriesgedeelte heeft vier sterren.
Voor de ingebruikname....78
Gebruiksaanwijzing
Aanwijzingen voor de inbouw
Onze zorg voor het milieu
Energiesparen
Belangrijke wenken 79
De houdbaarheid van diepgevroren
levensmiddelen bij stroomuitval
Afvoer van de oude koelkast
Opstellen en aansluiten 80
De keuze van de ruimte
Aansluiten
Beschrijving van het apparaat......81
Koelkast (A)
Diepvriezer (B)
Bediening 83
Temperatuurkeuze
Gebruik 83
Het bewaren van levensmiddelen in de koelkast
Het invriezen van levensmiddelen
Onderhoud en reiniging 86
Automatisch ontdooien van de koelkast
Het ontdooien van de diepvriezer
De reiniging van het apparaat
Het buiten werking stellen van het apparaat
Storingen en hoe ze verholpen kunnen worden....87
i
Voor de ingebruikname
- Laat het apparaat ongeveer 2 uur stilstaan, alvorens het op het electriciteitsnet aan te sluiten. Hierdoor is de mogelijkheid van storingen door de invloed van het transport op het koelsysteem kleiner.
- Reinig het apparaat grondig, vooral de binnenkant (zie het hoofdstuk "Reiniging".
- Indien de losse delen niet op hun plaats zitten, breng deze dan aan volgens het hoofdstuk "Beschrijving van het apparaat".
Gebruiksaanwijzing
De gebruiksaanwijzing is voor de gebruiker bestemd en geeft een beschrijving van het juiste en veilige gebruik van het apparaat.
De gebruiksaanwijzing is aan de verschillende apparatentypes aangepast en beschrijft misschien ook functies en delen, die uw apparaat niet heeft.

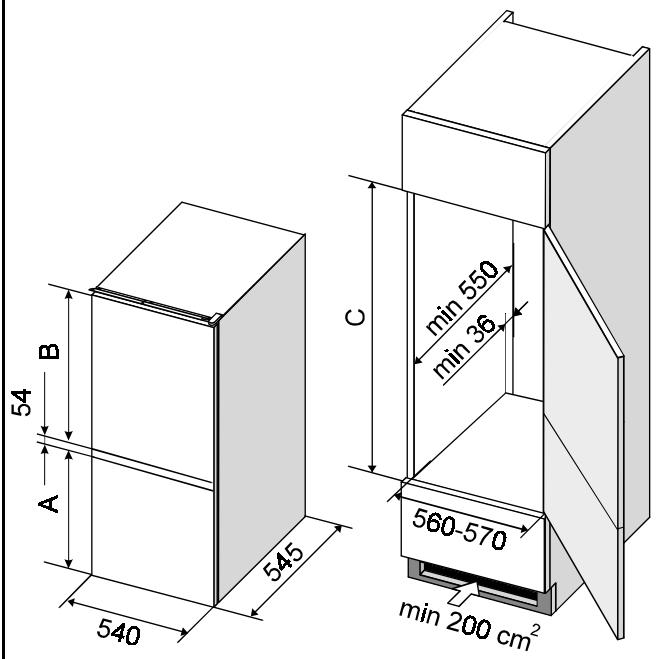

Aanwijzingen voor de inbouw
Voor geintegreerde apparaten zijn de aanwijzingen voor de inbouw bijgesloten. Ze zijn bestemd voor de vakman, die het apparaat in een kast moet plaatsen.
Onze zorg voor het milieu
- Vor de verpakking van de producten gebruiken wij milieuvriendelijke materialen die zonder risico voor het milieu hergebruikt (gerecycled), gestort of verbrand kunnen worden. Daartoe zijn de verpakkingsmaterialen dienovereenkomstig gemerkt.
- Ook onze gebruiksaanwijzing is op gerecycled papier of op zonder chloor gebleekt papier gedrukt.
- Als u de koelkast in de toekomst niet meer zult gebruiken en hij u in de weg staat, zorg er dan voor dat hij het milieu niet belast. Lever de koelkast in bij een erkend inzamelingsbedrijf voor gebruikte apparatuur (zie het onderdeel over de afvoer van de oude koelkast).
Energiesparen
- Open de deur van de koelkast niet vaker dan nodig is. Dat geldt in het bijzonder bij warm en vochtig weer. Zorg er ook voor dat de koelkast (vooral het vriesgedeelte) maar zo kort mogelijk open is.
- Controleer af en toe of het apparaat voldoende koelt (vrije circulatie van de lucht achter het apparaat).
- Draai de thermostaatknop van een hogere op een lagere stand wanneer het gebruik van het apparaat en de omstandigheden dit toelaten.
- Alvorens levensmiddelen in de koelkast te leggen, moetan deze tot kamertemperatuur worden afgekoeld (behalve soep).
- Rijp of ijslagen doen het stroomgebruik toenemen, verwijder deze daarom regelmatig zodra ze 3-5 mm dik zijn.
- Een verkaard of niet afdichtend deurrubber kan het stroomverbruik verhogen, daarom moet het tijdig en vakkundig worden vervangen.
- De condensor aan de achterkant van de kast moet altijd schoon en vrij van stof of keukenwazemafzettingen worden gehouden.
- Eike instructie uit de hoofdstukken installatie en energiebesparing die niet wordt nageleefd, kan leiden tot een hoger stroomverbruik.
Belangrijke wenken
- Wanneer u thuis een oude, niet meer gebruikte koelkast/diepvriezer met een slot of grendel, die van binnen uit niet geopend kunnen worden, vervangt, maak deze dan onbruikbaar. Zo kunt u kinderen voor eventuele verstikking behoeden.
- Sluit het apparaat op de juiste wijze op het electriciteitsnet aan (zie het hoofdstuk "Aansluiten").
- Raak wanneer het apparaat in werking is de koelplaten niet aan, vooral niet met vochtige of natte handen omdat dan de huid er aan kan blijven plakken.
- Bevries geen dranken in flessen, vooral geen koolzuurhoudende dranken zoals spawater, champagne, bier, cola enz.. Vloeistoffen zetten uit bij bevriezing en het glas kan barsten.
- Eet geen bevroren levensmiddelen (brood, fruit, groente). Door de kou kunnen brandwonden onstaan.
- Wanneer de geur of kleur van een levensmiddel verdacht is, gooi het dan weg omdat het waarschijnlijk niet meer eetbaar is.
- Trek de stekker uit de wandcontactdoos bij reparaties (laat het apparaat altijd door een vakman repareren!), reiniging en het verwisselen van het lampje.
- Ontdool de koelkast in geen geval met elektrische apparatuur (zoals bijv. een föhn) en gebruik geen scherpe voorwerpen voor het verwijderen van de rijp - resp. de ijslaag.
- Gebruik uitsluitend de bijverpakte resp. door de fabrikant toegestane hulpmiddelen.
- Denk aan het milieu en zorg ervoor dat de achterwand van de kast (condensor of pijpleiding bij het transport van de uitgediende koelkast) resp. het koelsysteem binnen in de kast niet worden beschadigd. Daarom ook dient u bij het ontdoolen van de koelkast geen scherpe voorwerpen te gebruiken, maar uitsluitend de bijverpakte resp. door de fabrikant toegestane hulpmiddelen.
- In de rand van het huis van de diepvriezer is een verwarmingselement ingebouwd, dat tegelijk met de compressor functioneert en voorkomt, dat de dichtingen van de deur aan het huis van de diepvriezer vastvriezen.
- Wanneer de aansluitkabel beschadigd is, moet deze door de fabricant of zijn erkende vakman worden vernieuwd, om ongelukken te voorkomen.
- Het typeplaatje bevindt zich in het apparaat of aan de achterkant.
De houdbaarheid van diepgevroren levensmiddelen bij stroomuitval
Open de diepvriezer niet bij stroomstoringen of stroomuitval. Bij een stroomuitval die langer dan 13 uur - HZDI 2121/6, 14 uur - HZDI 2621/6, 15 uur - HZDI 2521/6 duurt; de diepgevroren levensmiddelen consumeren of ze in een vervangend apparaat leggen.
Afvoer van de oude koelkast
- De uitgediende koelkast dient onmiddellijk buiten gebruik te worden gesteld. Maak een eventueel deurslot of een sluiting onbruikbaar om kinderen te beschermen tegen mogelijk verstikkingsgevaar.
- Alle koel- en vrieskasten bevatten ook koelmiddelen en andere isolatiematerialen die een speciale verwerking vereisen. Daarom dient u bij de afvoer van de oude kast altijd contact op te nemen met een bevoegd en gekwalificeerd gemsantalijk bedrijf of dienaangaande bij de gemeente of bij de winkelier informatie in te winnen. Let er vanwege een mogelijk risico voor vervuiling van het milieu op om de leiding aan de achterkant van de kast niet te beschadigen.
Opstellen
De keuze van de ruimte

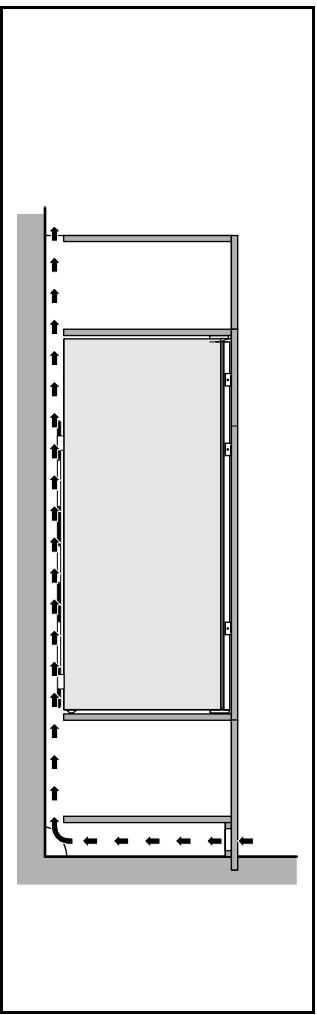

Plaats het apparaat in een droge en regelmatig geventileerde ruimte. De toegestane temperatuur van de omgeving voor de juiste werking van het apparaat is afhankelijk van de uitvoering (klasse) van het apparaat, die op het typeplaatje van het apparaat vermeld is.
Plaats het apparaat niet in de buurt van warmtebronnen, bijvoorbeeld een gasfornuis, verwarming, boiler enz. en stel het niet bloot aan directe zonnestraling. De koelkast moet
tenminste 3 cm van het elektrisch of gasfonuls respectievelijk 30 cm van de ollekachel of kolenkachel worden geinstalleerd. Bij kleinere afstanden moet er een isolatieplaat worden gebruikt. De afstand tot de muur respectievelijk de vrije ruimte achter de kast dient ongeveer 200 cm² te bedragen. Een keukenkastje boven de koelkast moet een ruimte van tenminste 5 cm laten. Daardoor wordt een voldoende koeling van de condensor gewaarborgd.
| Klasse | Raumtemperatur |
| SN (subnormaal) | van + 10°C tot + 32°C |
| N (normaal) | van + 16°C tot + 32°C |
| ST (subtropisch) | van + 18°C tot + 38°C |
| T (tropisch) | van + 18°C tot + 43°C |
Aansluiten
Sluit het apparaat met de aansluitkabel op het electriciteitsnet aan. De wandcontactdoos moet geaard zijn (veiligheids- stopcontact). De voorgeschreven netspanning en frequentie zijn op het typeplaatje van het apparaat vermeld. De aansluiting op het electriciteitsnet en de aarding van het apparaat moeten volgens de geldige standaarden en voorschriften uitgevoerd zijn.
Het apparaat laat een kortdurende spanningsafwijking toe, echter hoogstens van -15 tot +10%.

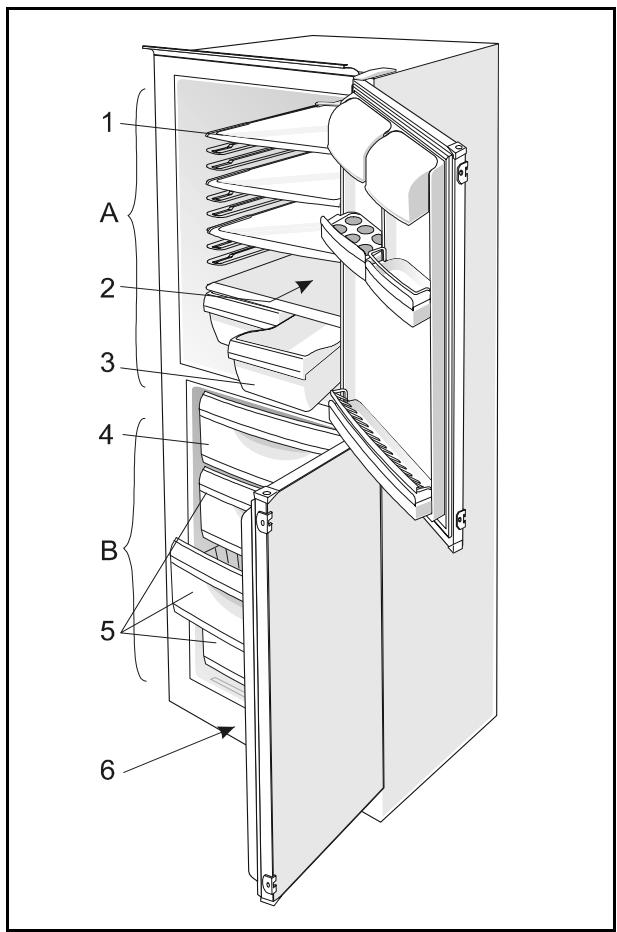

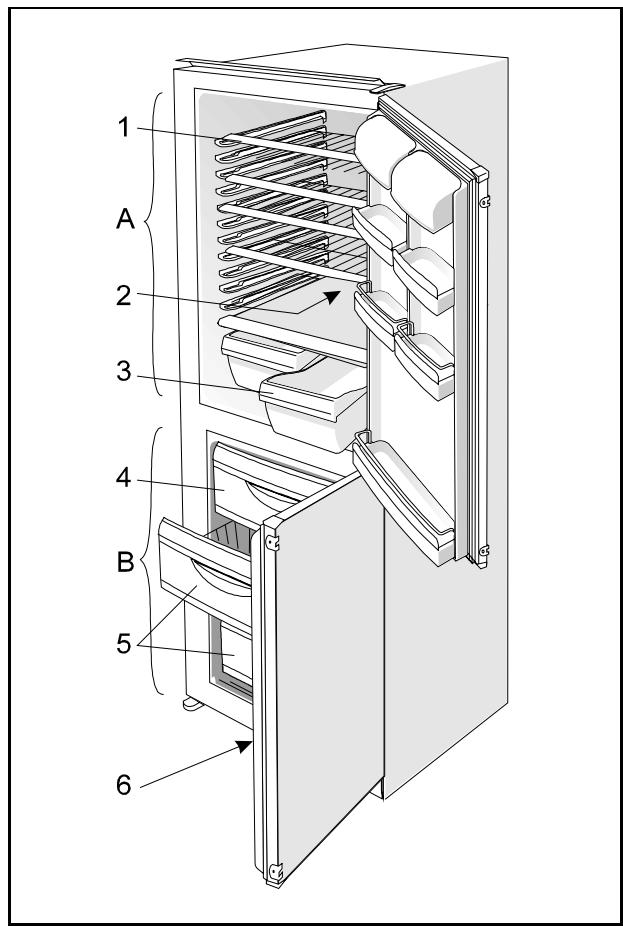

Beschrijving van het apparaat
Koelkast (A)
In de koelkast kunt u verse levensmiddelen gedurende enkele dagen gebruiken.
Plaat (1)
De plaat kan naar wens op de richels in het apparaat worden geplaatst. Het is tegen uittrekken beveiligd. Til het, aan de achterkant een beetje op en u kunt het uit het apparaat trekken.
De glazen platen (hebben slechts enkele modellen) zijn met plastic afstandhouders beveiligd. Wanneer u de plaat er uit wilt trekken, moet u eerst de afstandhouders naar u toe schuiven. U kunt de afstandhouders ook verwijderen. Bewaar ze echter voor eventuele latere transporten.
Bewaar bederfelijke levensmiddelen achter op het rekje, waar het het koelste is.
Flessenhouder
(hebben slechts enkele modellen)
Het rek (het aantal is van het model afhankelijk) dient voor het bewaren van flessen. Het kan in twee standen geplaatst worden (horizontaal of aan de voorkant één richel hoger). De flessen kunnen er ook op de kurk opgelegd worden. Het rek is tegen uittrekken beveiligd. U kunt alleen het lege rek uittrekken door het achterste gedeelte omhoog te tillen en naar u toe te trekken.
Waarschuwing!
Indien zich in de deur opbergvakken bevinden, plaats het rek dan zo dat de lengte van de flessen niet hinderen bij het sluiten van de deur. U kunt maksimaal 9 flessen met een inhoud van 0,75 l of meer (totaal gewicht maximaal 13 kg) op het rek plaatsen – zie het etiket onder de ombouw van de thermostaat in het apparaat.
Opening voor de afvoer van het dooiwater (2)
Onder de koelplaat, die de binnenkant van de koelkast koelt (en in de achterwand is ingebouwd) bevinden zich een gleuf en een opening, waardoor het dooiwater afvloeit. De gleuf en de opening mogen niet verstopt zijn (bijvoorbeeld met voedselresten). Regelmatig
controleren en eventueel schoonmaken (bijvoorbeeld met een rietje).
Groente- en fruitlade (3)
De groente- en fruitlade is onderin de koelkast onder de glazen plaat. Dit zorgt voor voldoende vochtigheid, waardoor het bewaarde fruit en de groente langer vers blijven (minder uitdrogen).
De binnenkant van de koelkastdeur
In de binnenkant van de deur zitten rekjes of vakken, bestemd voor het bewaren van kaas, boter, eieren, joghurt en andere kleinere pakjes, tubes, blikjes e.d.
Het onderste gedeelte van de deur biedt plaats aan flessen.
De binnenverlichting van de koelkast
Het lampje voor de verlichting van de binnenkant van de koelkast brandt wanneer de deur geopend wordt (ongeacht de stand van de temperatuurkeuzeknop).
Diepvriezer (B)
In de diepvriezer vriest u verse levensmiddelen in en bewaart u diepgevroren producten.
Het vriesvak (4)
Dient voor het invriezen van verse levensmiddelen.
Het bewaarmandje (5)
Dient voor het bewaren van bevroren levensmiddelen.
Gleuf voor de afvoer van het dooiwater (6)
(zie het hoofdstuk "Reiniging en onderhoud")
OPMERKING:
- De binnenkant van het apparaat kan afhankelijk van het model veranderd worden.
- Bij de bevoegde klantenservice kunt u een bakje voor kruiden en aromas, een bakje voor tubes en meer platen bijkopen.
Bediening
U regelt de temperatuur in het apparaat met de knop rechts bovenin de koelkast (draaibaar van STOP (0) tot 7 en terug).
Temperatuurkeuze
- De hogere standen van de temperatuurkeuzeknop (naar 7) betekenen lagere temperaturen (koeler) in alle delen van het apparaat. De temperatuur in de koelkast kan ook beneden 0°C dalen.
Gebruik de hogere stand alleen wanneer een lagere koeltemperatuur gewenst en aan te bevelen is.
Bij een normale temperatuur van de omgeving is aan te bevelen, de temperatuurkeuzeknop op de middenstand te zetten.
Een verandering van de temperatuur van de omgeving beinvloedt de temperatuur in het apparaat. Pas de afstelling van de temperatuurkeuzeknop hierbij aan.
- In de STOP (0) stand functioneert het apparaat niet (het koelsysteem staat niet aan). Het apparaat staat echter onder spanning (het verlichtingslampje gaat aan wanneer u de deur van de koelkast opent).
Gebruik
Het bewaren van levensmiddelen in de koelkast
Het juiste gebruik van de koelkast en ook een goede verpakking van de levensmiddelen, handhaving van de goede temperatuur en inachtneming van de hygiënische voorschriften voor de levensmiddelen zijn van doorslaggevende invloed op de kwaliteit van het bewaren van levensmiddelen.
Dit kunt u verhelpen door een scheutje azijn aan het schoonmaakwater toe te voegen.
Ook is het gebruik van actieve koolfilters, die de lucht reinigen en de geur neutraliseren, aan te raden.
- Wanneer u voor een paar dagen van huis gaat, laat dan geen bederfelijke levensmiddelen in de koelkast achter.
De bewaartijd van levensmiddelen
| Levensmiddel | Bewaartijd (in dagen) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Boter | + | + | + | + | + | + | + | = | = | = | = | = | | |
| Eieren | + | + | + | + | + | + | + | + | + | + | = | = | = | = |
| Vlees: rauw aan een stukje | + | + | = | | | | | | | | | | | |
| + | = | | | | | | | | | | | | |
| Gerookt | + | + | + | + | + | + | + | + | + | + | = | = | = | = |
| Vis | + | = | | | | | | | | | | | | |
| Marinade | + | + | + | + | + | + | + | + | + | + | = | = | = | = |
| Worteltjes | + | + | + | + | + | + | + | + | = | = | = | = | = | = |
| Kaas | + | + | + | + | = | = | = | = | = | = | = | = | = | = |
| Gebak | + | + | = | = | = | = | | | | | | | | |
| Fruit | + | + | = | = | = | = | = | = | = | = | | | | |
| Klaargemaakte gerechten | + | + | = | = | | | | | | | | | | |
Legende: + de aanbevolen bewaartijd = de mogelijke bewaartijd
Het invriezen van levensmiddelen
- Kies voor het invriezen levensmiddelen die hiervoor geschikt zijn en lage temperaturen goed verdragen. De levensmiddelen moeten vers en van goede kwaliteit zijn.
- Gebuik het juiste verpakkingsmateriaal voor de levensmiddelen en verpak ze goed.
- De verpakking mag geen lucht en vocht doorlaten. Dit zou uitdroging van de levensmiddelen en vitamineverlies tot gevolg hebben.
- De verpakkingsfolie en de zakjes moeten zacht en soepel zijn, zodat ze zich volledig aan de inhoud aanpassen.
- Schrijf de inhoud, het gewicht de datum op de verpakte levensmiddelen.
- Het is vooral belangrijk, dat de levensmiddelen binnen de kortstmogelijke tijd bevriezen. Maak daarom de pakjes niet te groot en laat de levensmiddelen goed afkoelen voor ze in de diepvriezer te leggen.
- De hoeveelheid verse levensmiddellen, die in één keer in 24 uur in de diepvriezer gelegd mag worden is op het typeplaatje vermeld (de invrieskapaciteit). Bij grotere hoeveelheden is de kwaliteit van het invriezen minder en gaat ook de kwaliteit van de reeds diepgevroren producten in de diepvriezer achteruit.
Het invriezen

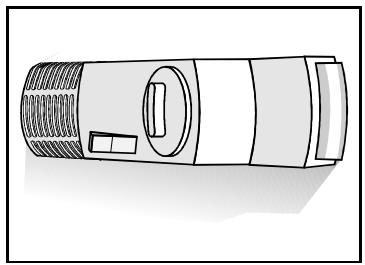

- Bij het type apparaat zonder schakelaar voor intensieve koeling, de thermostaatknop 24 uur voor het invriezen op stand 4-6 draaien. Na deze 24 uur de verse levensmiddelen op het rooster in de diepvriezer leggen. Ongeveer 24 uur later de thermostaatknop indien nodig op de werktemperatuur terugdraaien (het hoofdstuk Temperatuurkeuze in acht nemen) en de diepgevroren levensmiddelen in de mandjes (het bewaarmandje) leggen.
By het type met een ingebouwde schakelaar voor intensieve koeling deze 24 uur voor het invriezen van grotere hoeveelheden verse levensmiddelen op stand 4-6 draaien. Na 24 uur de levensmiddelen in de diepvriezer leggen en nog eens 24 uur later de schakelaar uit zetten en de thermostaatknop op de gewenste stand draaien (zie het hoofdstuk Temperatuurkeuze).
De toets is ingeschakeld als het teken „I“ of de kleuraanduiding zichtbaar is en is uitgeschakeld, als op de toets het teken „0“ zichtbaar of de kleuraanduiding niet zichtbaar is (hebben slechts enkele modellen).
- Bij later invriezen de procedure herhalen. De verse levensmiddelen mogen niet met de bevroren pakjes in aanraking komen.
- Voor het invriezen van kleinere hoeveelheden (tot 1 kg) hoeft de stand van de thermostaatknop niet te worden veranderd (het hoofdstuk Temperatuurkeuze in acht nemen).
Het bewaren van diepvriesprodukten
De bevroren levensmiddelen bewaart u in de mandjes. Als u wilt kunt u de mandjes verwijderen en de levensmiddelen op de koelroosters leggen.
Industriële diepvriesprodukten
Op de verpakking van industriële diepvriesprodukten zijn de houdbaarheidsduur en bewaartemperatuur vermeld. Houdt u bij het bewaren en gebruik aan de aanwijzingen van de producent.
Kies in de winkel alleen goed verpakte levensmiddelen, waarop de volledige gegevens vermeld zijn en die in diepvrieskisten met een temperatuur van minstens -18°C bewaard worden.
Koop geen levensmiddelen met rijp, deze zijn al meerdere malen ontdooid geweest. Bescherm de levensmiddelen tegen ontdooien. een hogere temperatuur verkort de houdbaarheidsduur van de diepvries- produkten en vermindert de kwaliteit.
Approximatieve houdbaarheid van bevroren levensmiddelen
| Levensmiddelen | Houdbaarheid (in maanden) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Groente | | | | | | | | + | + | + | | |
| Fruit | | | | | | | | | | + | + | + |
| Brood, gebak | | | + | | | | | | | | | |
| Melk | | | + | | | | | | | | | |
| Klaargemaakte gerechten | | | + | | | | | | | | | |
| Vlees: rundvlees | | | | | | | | | | + | + | + |
| kalfsvlees | | | | | | | | + | + | + | | |
| varkensvlees | | | | + | + | + | | | | | | |
| kip | | | | | | | | + | + | + | | |
| wild | | | | | | + | + | + | | | | |
| gehakt | | | | + | | | | | | | | |
| Rookworst | + | | | | | | | | | | | |
| Vis: niet vet | | | + | | | | | | | | | |
| vet | + | | | | | | | | | | | |
| Pens | | + | | | | | | | | | | |
Het ontdooien van diepvriesprodukten
Gebruik ontdooide levensmiddelen zo snel mogelijk. Koude conserveert het levensmiddel namelijk wel, maar vernietigt de micro-organismen niet, die na het ontdooien versneld actief zijn en het produkt snel bederven. Gedeeltelijk ontdooien vermindert de voedingswaarde van het produkt, vooral van fruit en groenten en van klaargemaakte gerechten.
Onderhoud en reiniging
Automatisch ontdooien van de koelkast
U hoeft de koelkast niet te ontdooien omdat de rijp op de achterwand automatisch ontdooit. De rijp die zich op de achterwand verzamelt wanneer de compressor in werking is, ontdooit wanneer de compressor buiten werking is en vloeit in druppeltjes naar beneden, vervolgens door de opening in de achterwand van de koelkast in het bakje op de compressor, waar het verdampt.
Het ontdooien van de diepvriezer
In de diepvriezer ontstaat rijp, die u moet ontdooien wanneer hij een dikte heeft van 3-5 mm.
- Draai de temperatuurkeuzeknop enkele uren voor het ontdooien op stand 7, zodat de levensmiddelen een lage temperatuur bereiken. Draai daarna de temperatuurkeuzeknop in de STOP stand (0) en verwijder de stekker uit het stopcontact. Maak de vriezer leeg en bescherm de diepvriesartikelen, zodat deze niet beginnen te ontdooien.
- Laat de deur openstaan totdat de rijp gemakkelijk van de oppervlakte te verwijderen is. Hierbij kunt u gebruik maken van een kunststof ijskrabber. Pas op dat u de binnenkant van de vriezer niet beschadigt! Verwijder de rijp of het ijs voordat dit ontdooit met een doek uit de diepvriezer.
- Gebruik bij het ontdoolen a.u.b. geen ontdooisprays omdat deze kunststofoplossende resp. voor de gezondheid schadelijke middelen kunnen bevatten.
De reiniging van het apparaat
Verwijder alvorens het apparaat te reinigen de stekker uit het stopcontact! Gebruik geen scherpe en schurende schoonmaak- middelen.
- Reinig de buitenkant van het apparaat met water en een vloeibaar reinigingsmiddel.
Reinig de gelakte oppervlakten met een zachte doek en een reinigingsmiddel op basis van alcohol (bijv. een glasreiniger). U kunt ook alcohol (ethanol of isopropylalcohol) gebruiken. Voor plastic en gelakte delen mag u geen schurende of speciale bijtende reinigingsmiddelen zoals reinigingsmiddelen voor roestvrij staal e.d. gebruiken.
- Neem de binnenkant van het apparaat af met lauwwarm water met een scheutje azijn. De kunststof delen zijn niet afwasmachinebestendig.
- Neem de binnenkant van het lege apparaat af met lauwwarm water, waaraan u een scheutje azijn heeft toegevoegd.
- Verwijder het stof van de condensator aan de achterkant van het apparaat met een zachte, niet metalen borstel of met de stofzuiger.
- Maak ook het bakje boven de compressor van de koelkast schoon (verwijder het niet).
Sluit het apparaat na het schoonmaken weer aan op het electriciteitsnet, schakel het in en vul het met de levensmiddelen.
Het buiten werking stellen van het apparaat
Wanneer u het apparaat langere tijd niet gebruikt, de temperatuurkeuzeknop op STOP (0) zetten. Verwijder de stekker uit het stopcontact, maak het apparaat leeg, ontdooi en maak hem schoon. Laat de deur op een kier staan.
Storingen en hoe ze verholpen kunnen worden
Tijdens het gebruik van het apparaat kunnen storingen optreden. Hieronder vermelden we enkele storingen, die meestal het gevolg zijn van onjuist gebruik en die u zelf verhelpen kunt.
Het apparaat functioneert niet, nadat het op het electriciteitsnet is aangesloten
- Controleer of er spanning op het stopcontact staat en of het apparaat aan staat (temperaturkeuzeknop in de "aan" stand).
Het koelsysteem functioneert ononderbroken gedurende langere tijd
- De deur wordt te vaak geopend of blijft te lang open staan.
- De deur is niet goed gesloten (misschien zit er iets tussen de deur, hangt de deur of is de rubber band beschadigd,...).
- Er is een te grote hoeveelheid verse levensmiddelen in de diepvriezer geplaatst.
- De compressor en de condensator koelen niet voldoende. Controleer of de lucht ongestoord circuleert. Reinig de condensator.
Het ontstaan van ijs op de achterwand van de koelkast
Zolang het water via de gleuf en door de opening in het bakje op de compressor afvloeit, is normaal automatisch ontdooien van de koelkast gegarandeerd.
Indien zich op de achterwand van de koelkast overmatig ijs afzet (3-5 mm), ontdooi het apparaat dan met de hand. Draai de termostaatkeuzeknop in de STOP (0) stand en laat de deur van de koelkast openstaan. Ontdooi het ijs niet met electrische apparaten (haardroger e.d.) en verwijder het niet met scherpe voorwerpen.
Draai na het ontdooien de knop op de gewenste stand en sluit de deur van de koelkast.
Overmatige ijsafzetting komt door
- slecht afsluiten van de deur (wanneer de rubber afsluitstrip vuil of beschadigd is, hem schoonmaken of vervangen),
- te vaak openen van de deur of het te lang openstaan van de deur,
- het vullen van de koelkast met warm voedsel,
- voedsel of een schaal raken de achterwand van de koelkast.
Er loopt water uit de koelkast
Er loopt water uit de koelkast, wanneer de waterafvoeropening verstopt zit of wanneer het dooiwater langs de gleuf waarin het water verzameld wordt, drupt.
- Maak de verstopte opening schoon, bijvoorbeeld met een rietje.
- Ontdooi een te dikke ijslaag met de hand (zie het hoofdstuk "Het ontstaan van ijs op de achterwand in de koelkast").
Moeilijkheden bij het openen van de deur
Wanneer u de deur van de diepvrieskast wilt openen als deze juist of nier lang geleden geopend was, kan het gebeuren dat dit moeilijk gaat. Tijdens het openen van de deur ontsnapt er namelijk wat koude lucht uit het apparaat en hiervoor in de plaats komt warme lucht uit de omgeving. Bij het koelen van deze lucht onstaat een onderdruk, waardoor de deur moeilijk geopend kan worden. Na enkele minuten (5-10) is de toestand weer normaal en kunt u de deur zonder moeilijkheden openen.
Geluid
Voor het koelen in de koel- en diepvriesapparaten zorgt een koelsysteem met compressor, dit veroorzaakt echter ook een zeker geluid. De geluidssterkte is afhankelijk van de opstelling, het juiste gebruik en hoe oud het apparaat is.
- Wanneer de compressor in werking is, horen we het geluid van het stromen van de vloeistof, wanneer hij niet in werking is, horen we het overgieten van de koelvloeistof. Dat is normaal en heeft geen invloed op de levensduur van het apparaat.
- Na de ingebruikname van het apparaat kunnen de werking van de compressor en het overgieten van de koelvloeistof luider zijn. Dit duidt niet op een storing en heeft geen invloed op de levensduur van het apparaat. Na verloop van tijd nemen deze geluiden af.
- Soms treden tijdens de werking van het apparaat ook ongewone of sterkere geluiden op, die niet gebruikelijk en meestal het gevolg zijn van onjuist opstellen.
- Het apparaat moet recht en stabiel op een stevige ondergrond staan.
- Het mag geen wanden of andere elementen raken.
- Controleer of de delen in de koelkast op hun plaats zitten en dat er geen blikjes, flessen of andere pannen rammelen omdat ze elkaar raken.
Het verwisselen van het verlichtingslampje
Voor het verwisselen van het lampje altijd de stekker uit het stopcontact halen.
Druk met uw duim op de achterkant van het beschermkapje dat het lampje afdekt (in de richting van pijltje 1), zodat het uit zijn stand springt. Verwijder het beschermkapje (in de richting van pijltje 2) en verwissel het lampje met een nieuw (E14, max. 15 W).
Doe het doorgebrande lampje niet bij uw organische afval.
Het lampje is verbruiksmateriaal en valt niet onder onze garantie!
WIJ BEHOUDEN HET RECHT VOOR OP VERANDERINGEN DIE DE FUNCTIE VAN HET APPARAAT NIET BEINVLOEDEN.
Gebrauchsanweisung...... 5
Instructions for Use...... 17
Istruzioni per l'uso 29
Notice d'utilisation .... 41
Libro de instrucciones 53
Instruções para utilização ....65
Gebruiksaanwijzing....77
Inbouw-handleiding
Ingebouwde koelkast met vriezer
Deze inbouw-instructies voor koel-en diepvriesapparaten zijn voor de vakman bedoeld.
Bij de inbouw en het aansluiten van het apparaat moeten de instructies en wettig van kracht zijnde standaarden en voorschriften inachtgenomen worden.
Deze leidraad kan voor de montage van diverse uitvoeringen van koelen diepvriesapparaten ter hand genomen worden, daarom kunnen hierin ook sommige beschrijvingen voorkomen die geen betrekking op uw kast hebben.
| Veranderen van openingsrichting van de deur | 41 |
| Inbouwafmetingen en koelmethode | 42-43 |
| Inbouw van het apparaat | 44-45 |
Inbouwafmetingen en koelmethode
De lucht achter het apparaat moet voortdurend vrij circuleren, omdat de achterzijde door de verwarming warm wordt en het water in het vat van de compressor verdampt.
- In de onderkast, waar het inbouwdeel zal worden opgenomen, moet een minstens 200 cm² grote opening voor het opnemen van de koellucht voorzien worden.
- Aan het boveneinde van het keukendeel stroomt de lucht uit; daarom opletten dat de doorstromende lucht boven niet opgehouden wordt.
| A (mm) | B (mm) | C (mm) |
| 516 | 840 | 1446-1450 |
| 653 | 1033 | 1775-1780 |
| 846 | 840 | 1775-1780 |
Verandering van de richting van het openen van de deur
Wanneer de richting van het openen van de deur u niet bevalt, kunt u deze veranderen. De hiervoor benodigde openingen in de tegenovergestelde rand van het apparaat zijn reeds aangebracht en met doppen afgedekt.
- Verwijder de dop van het bovenste scharnier van de koelkast, draai het scharnier los en verwijder de deur (aan de onderkant is deze slechts op het scharnier geplaatst) en het onderlegplaatje van dit scharnier.
- Schroef de bovenste lijst los, plaats hem op de tegenovergestelde rand van het apparaat en schroef hem vast.
- Draai het onderste scharnier van de deur van de vrieskast en het onderlegplaatje los en verwijder de onderste deur.
- Draai daarna nog het bovenste scharnier van de vrieskast en het onderste scharnier van de deur van de koelkast los.
- Verwijder de hoekstukken aan de deur en verwissel deze onderling (plaats het hoekstuk zonder gat op de plaats van het hoekstuk met het gat of omgekeerd).
- Verwijder het onderlegplaatje van het onderste scharnier van de deur van de vrieskast en verwijder de dop van het onderste scharnier (door draaien in de richtig ven de klokwijzers).
- Plaats de dop en het onderlegplaatje in tegenovergestelde volgorde in de opening van het onderste scharnier aan de andere kant van het apparaat.
- Plaats de deur van de vrieskast op het onderste scharnier.
- Draai het onderste scharnier van de deur van de koelkast 180°, plaats het met het onderlegplaatje in het hoekstuk met het gat op de deur van de vrieskast en schroef het vast. Draai op de zelfde manier het bovenste scharnier van de deur van de vrieskast om en schroef het in de tegenovergestelde rand van de bovenste deur vast. Plaats het onderlegplaatje en de bovenste deur op het scharnier.
- Schroef het bovenste scharnier van de koelkast vast en dek het af met de dop.
- Plaats de geleiding aan de tegenovergestelde kant van beide deuren.
- Dek de gaten, die na het omzetten van de deur zijn achtegebleven met doppen af.
- Controleer tenslotte nog de magnetische dichtingen (de dichting mag niet gedraaid zijn en moet overal goed afsluiten.
Op plaatsen waar de dichting niet aan de kast van het apparaat aansluit, deze van een passende afstand verwarmen (bijv. met een haardroger) en een beetje rekken totdat de juiste hoogte van de dichting is bereikt.
1 Dop van het bovenste scharnier van de deur van de koelkast
2 Bovenste scharnier van de deur van de koelkast
3 Bovenste lijst
4 Onderste scharnier van de deur van de koelkast
5 Bovenste scharnier van de deur van de vrieskast
6 Onderlegplaatje
7 Onderste scharnier van de deur van de vrieskast
8 Dop van het onderste scharnier van de deur van de vrieskast
9 Geleiding
10 Hoekstuk met gat
11 Hoekstuk zonder gat
- Het apparaat ca. 38 mm diep in het keukenelement schuiven, waarbij de afstand tussen het apparaat en het oppervlak van het betreffende keukenelement op de tegenoverliggende zijde van het scharnier van de deur over de gehele hoogte 4 mm moet bedragen (zie tekening 1).
-
Doe beide deuren van het apparaat volledig open en verbind deze met de bovenste en onderste deur van het element (in de volgende volgorde):
-
Bevestig de richels van de geleiders (bijgeleverd in het zakje met de schroeven ST 4,2 x 9,5) aan de rand van het apparaat. Plaats de bijgeleverde dopjes in de niet afgedekte gaten.
- Deur van het apparaat met de deur van het keukendeel samen drukken (tekening 2).

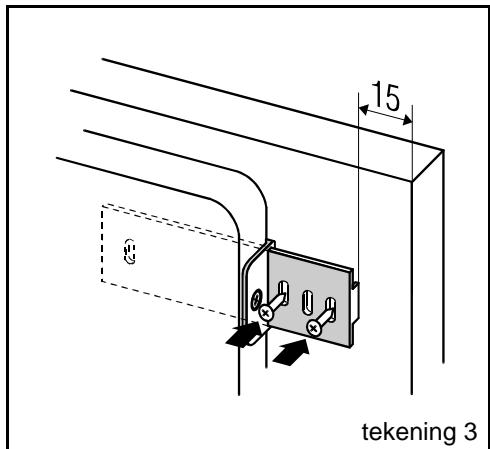

- Glijders in banen zetten en deze met schroeven A 4 x 12 -15 mm van deurrand van het keukendeel bevestigen (tekening 3).
- Glijbanen verwijderen en deur van het apparaat van deur keukenelement scheiden.

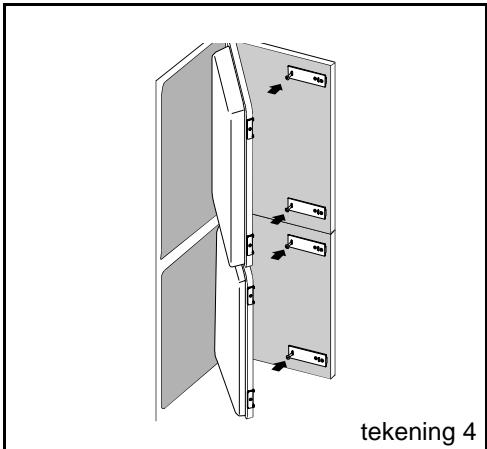

- Glijders verder nog met andere schroeven bevestigen en opletten dat de glijders daarbij niet verschoven worden (tekening 4).
- Glijbanen op de oorspronkelijke plaats bevestigen.
- Maak de deur toe en zie dat ze goed toegaat en afsluit (geen verkreuken van het dichtband).
- Ten slotte het apparaat in het keukendeel schuiven en bevestigen door drie bouten door de bovenlijst, twee schroeven A 4 x 12 in de bodem en door de onderste scharnieren aan te brengen A 4 x 16. Voor de schroeven moeten daarvoor gaten van ø 3 mm x 5 (tekening 5) geboord worden.
- De spleet in de andere zijde van het deurscharnier moet met het bijgevoegd band afgedicht worden (tekening 6).
WAARSCHUWING!
Tijdens het opstellen van het apparaat in een keukenelement, het apparaat nooit op elektrisch stroomnet aansluiten, de thermostaatknop in positie STOP (0).
| Einbauanweisung | 4-9 |
| Mounting Instructions | 10-15 |
| Istruzioni per l'installazione | 16-21 |
| Notice d'installation | 22-27 |
| Instrucciones para empotrar | 28-33 |
| Instruções para o encaixe | 34-39 |
| Inbouw-handleiding | 40-45 |
