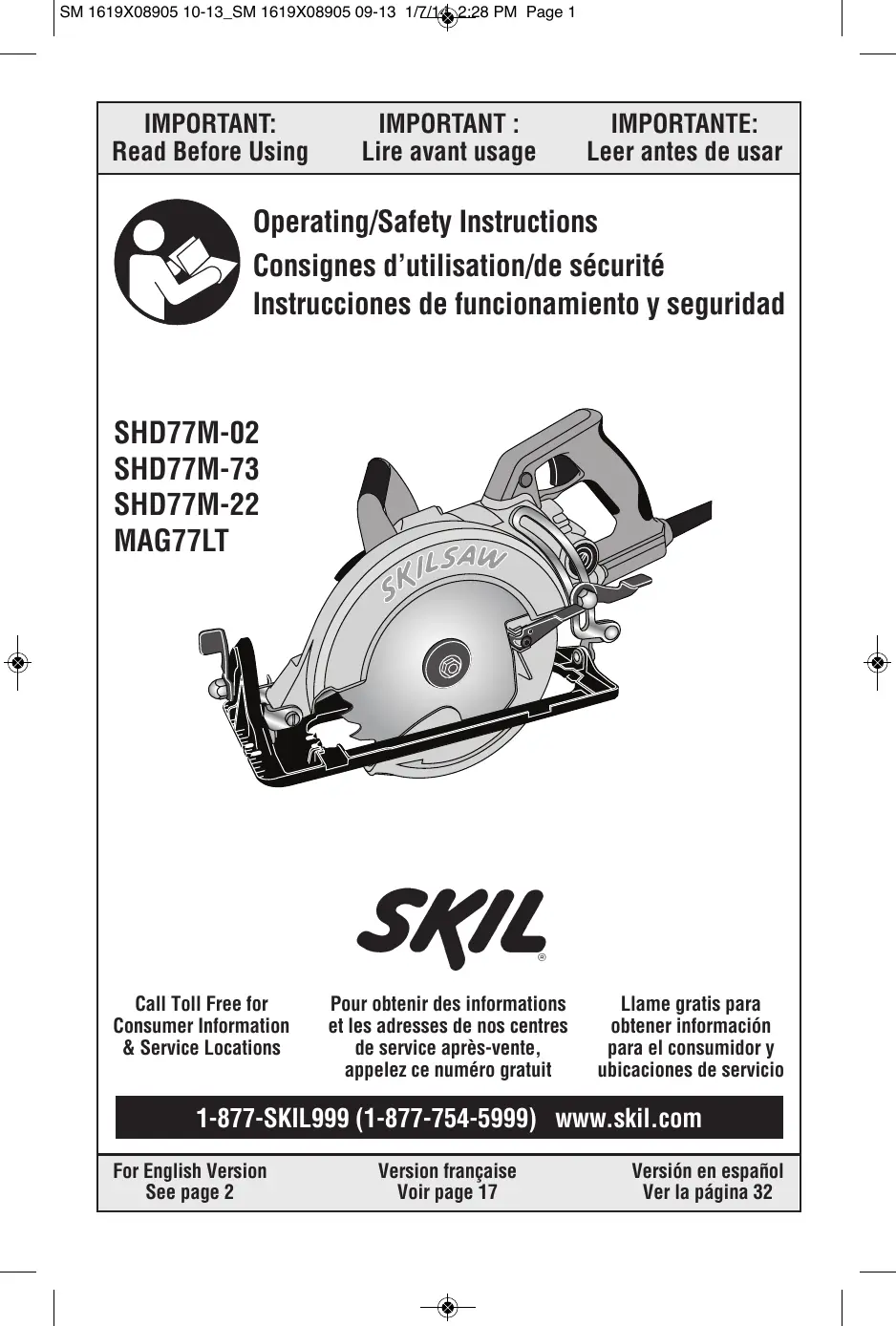

MODE D'EMPLOI SAW SKIL
Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit
Version française. Voir page 17.
Avertissements généraux concernant la sécurité des outils électroportatifs
Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si on n’observe pas ces avertissements et ces consignes de sécurité, il existe un risque de
choc électrique, d'incendie et/ou de blessures corporelles graves.
Conservez tous les avertissements et TOUTES les consignes de sécurité pour référence FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé. Les risques d'accident sont plus élevés quand on travaille dans un endroit encombré ou nombre.
N'utilisez pas d'outils electroportatifs dans des atmosphères explosives, comme par exemple en présence de gaz, de poussières ou de liquides inflammables. Les outils electroportatifs produisent des étincelles qui risquent d'enflammer les poussières ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous servez d'un outil électroportatif. Vous risquez une perte de contrôle si on vous distrayait.
Sécurité électrique
Les fiches des outils electroportatifs doivent correspondre à la prise. Il ne faut absolument jamais modifier la fiche. N'utilise pas d'adaptateur de prise avec des outils electroportatifs munis d'une fiche de terre. Le risque de choc électrique est moindre si on utilise une fiche non modifiée sur une prise qui lui correspond.
Évitez tout contact du corps avec des surfaces reliées à la terre tels que tuyaux, radiateurs, gazinières ou réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre.
N'exposez pas les outils électroportatifs à la pluie ou à l'humidité. Si de l'eau pénètre dans un outil électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez jamais pour transporter l'outil électroportatif, pour le tirer ou pour le débrancher. Éloignez le cordon de la chaleur, des huiles, des arêtes coupantes ou des pièces mobiles. Les cordons abimés ou emmêlés augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l'extérieur, employez une rallonge conçue pour l'extérieur. Ces rallonges sont faites pour l'extérieur et réduisent le risque de choc électrique.
S'il est absolument nécessaire d'utiliser l'outil electroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite de terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les risques de choc électrique.
Sécurité personnelle
Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous utilisez un outil electroportatif. N'employez pas d'outils electroportatifs quand vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Quand on utilise des outils electroportatifs, il suffit d'un moment d'inattention pour causer des blessures corporelles graves.
Utilisez des équipements de sécurité personnelle. Portez toujours une protection oculaire. Le port d’équipements de sécurité tels que des masques antipoussières, des chaussures de sécurité antidérapantes, des casques de chantier et des protecteurs d’oreilles dans des conditions appropriées réduira le risque de blessure corporelle.
Évitez les démarrages intempestes. Assurez-vous que l'interrupteur est dans la position arrêt (Off) avant de brancher l'outil dans une prise de courant et/ou un bloc-piles, de le ramasser ou de le transporter. Le transport d'un outil électroportatif avec le doigt sur la gâchette ou le branchement de cet outil quand l'interrupteur est en position de marche (ON) est une invite aux accidents.
Enlevez toutes les clés de réglage avant de mettre l'outil électroportatif en marche. Si on laisse une clé sur une pièce tournante de l'outil électroportatif, il y a risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de maîtriser l'outil électroportatif dans des situations inattendues.
Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N’approchez pas les cheveux, les vêtements ou les gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.
Si l'util est muni de dispositifs permettant le raccordement d'un système d'aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement. L'utilisation d'un dépoussiéreur peut réduire les dangers associés à l'accumulation de poussière.
Utilisation et entretien des outils électroportatifs
Ne forcez pas sur l'outil électroportatif. Utilisez l'outil électroportatif qui convient à la tâche à effectuer. L'outil qui convient à la tâche fait un meilleur travail et est plus sûr à la vitesse pour laquelle il a été conçu.
Ne vous servez pas de l'outil electroportatif si son interrupteur ne parvient pas à le mettre en marche ou à l'arrêter. Tout outil electroportatif qui ne peut pas être commandé par son interrupteur est dangereux et doit être réparé.
Débranche la fiche de la prise ou enlevez le bloc-batterie de l'outil electroportatif avant tout réglage, changement d'accessoires ou avant de ranger l'outil electroportatif. De telles mesures de sécurité préventive réduisent le risque de démarrage intempestif de l'outil electroportatif.
Rangez les outils electroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l'outil electroportatif ou qui ignorent ces consignes de s'en servir. Les outils electroportatifs sont dangereux dans les mains d'utilisateurs inéxpérimentés.
Entretenez les outils electroportatifs. Vérifiez que les pièces mobiles sont alignées correctement et ne coincent pas. Vérifiez qu'il n'y a pas de pièces cassées ou d'autres circonstances qui risquent d'affecter le fonctionnement de l'outil electroportatif. Si l'outil est abimé, faites-le réparer avant de l'utiliser. De nombreux accidents sont causés par des outils electroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser.
Utilisez l'outil electroportatif, les accessoires et les embouts d'outil, etc. conformément à ces instructions, en tenant compte des conditions de travail et des travaux à réaliser. L'emploi d'outils electroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résulter en une situation dangereuse.
Entretien
Faites réparer votre outil électroportatif par un agent de service qualifié n'utilisant que des pièces de rechange identiques. Ceci assure que la sécurité de l'outil électroportatif est garantie.
Procédures de coupe
DANGER Tenez les mains à l'écart de l'aire de coupe et de la lame. Gardez votre seconde main sur la poignée auxiliaire ou le carter du moteur. Quand les mains tiennent la scie, elles ne peuvent pas être coupées par la lame.
N'introduisez pas la main sous la pièce à travailler. Le garde ne peut pas vous protéger de la lame sous la pièce à travailler.
Ajustez la profondeur de coupe en fonction de l'épaisseur de la pièce à travailler. Il doit seulement être possible de voir moins d'une dent complète des dents de la lame au-dessous de la pièce à travailler.
Ne tenez jamais la pièce à couper dans vos mains ou sur vos jambes. Fixez la pièce à travailler sur une plateforme stable. Il importe de supporter l’ouvrage ajustement afin de minimiser l’exposition corporelle, le grippage de lame ou la perte de contrôle.
Tenez l'outil electroportatif par les surfaces isolées de préhension quand vous effectuez une opération au cours de laquelle l'outil de coupe peut venir en contact avec des fils dissimulés ou son propre cordon. Le contact avec un fil sous tension rendra également les parties métalliques exposées de l'outil sous tension et causera un choc électrique à l'opérateur.

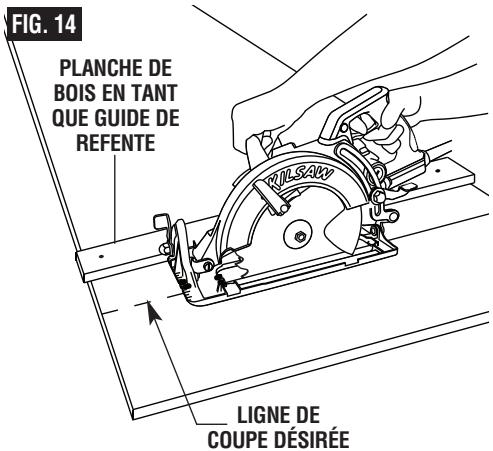

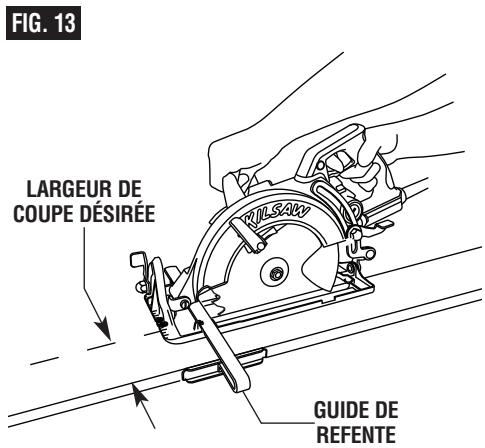

En referdant, utilisez toujours un guide de refente ou une règle. Ceci améliore l'exactitude de la coupe et réduit les possibilités de grippage de la lame.
Utilisez toujours des lames avec trous d'arbre de la dimension et de la forme appropriées (en diamant par rapport à rondes). Les lames qui ne se marient pas avec le système de montage de la scie ne tourneront pas rond. Il en résultera une perte de contrôle.
N'utilise jamais des rondelles ou boulons de lame abimés ou incorrrets. Les rondelles et le boulon de lame ont été conçus spécialement pour voite scie, pour une performance optimale et pour un fonctionnement des plus sûrs.
Inspectez la condition et la qualité du bois et si vous trouvez des clous, retirez-les avant de couper. Le bois mouillé, le bois vert ou le bois traité par pression nécessitent une attention spéciale durant la coupe pour prévenir le rebond.
Tenez la scie fermement pour prévenir une perte de contrôle. Les figures de ce manuel illustrent le support manuel typique de la scie.
Suivant l'utilisation, l'interrupteur peut ne pas durer aussi longtemps que la scie. Si l'interrupteur fait défaut en position d'arrêt, la scie peut ne pas se mettre en marche. S'il devient défectueux pendant que la scie
est en marche, la scie peut ne pas s'arrêter. Dans l'un ou l'autre cas, débranche la scie immédiatement et ne l'utilise pas avant qu'elle ne soit réparée.
Cette scie circulaire ne doit pas être montée sur une table et convertie en scie de table. Les scies circulaires ne sont ni conçues ni destinées à être utilisées comme scies de table.

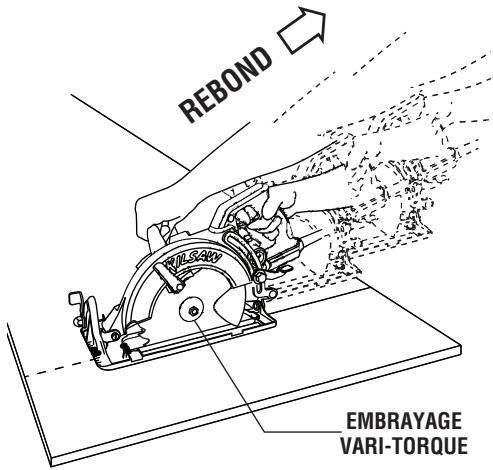

Causes des rebonds et avertissements associés
Le rebond est une réaction soudaine à une lame de scie pincée, grippée ou mal alignée, amenant ainsi la scie hors de contrôle à lever et ressortir de l'ouvrage en direction de l'opérateur.
Lorsque la lame est pincée ou grippée fermement par le trait de scie qui se referme, la lame bloque et la réaction du moteur ramène rapidement l’outil en direction de l’opérateur.
Si la lame devient tordue ou mal alignée dans la coupe, les dents du bord arrière de la lame peuvent s'enfoncer dans la surface supérieure du bois, amenant ainsi la lame à partir du trait de scie et à revenir vers l'opérateur.
Le rebond est le résultat d'une utilisation erronée de l'outil et/ou de méthodes ou de conditions de fonctionnement incorrectes, et on peut l'éviter en prenant les précautions appropriées, comme indiqué ci-après:
Maintenez une prise ferme avec les deux mains sur la scie et positionnez vos bras de manière à résister aux forces de rebond. Positionnez-vous corps d'un côté ou de l'autre de la lame, mais pas dans la trajectoire de la lame. Le rebond peut faire que la lame saute en arrêté, mais l'opérateur peut contrôler les forces de rebond en prenant les précautions appropriées.
Lorsque la lame gripe ou lorsqu’une coupe est interrompue pour quelque motif que ce soit, relâchez la gâchette et tenez la scie sans bouger dans l’ouvrage jusqu’à ce que la lame s’arrête complètement. Ne tentez jamais de détourner la scie de l’ouvrage ou de tirer la scie vers l’arrière pendant que la lame est en mouvement, ce qui pourrait provoquer un rebond. Recherchez la cause du grippage de lame et prenez les mesures nécessaires pour le corriger.
Lorsque vous remettez une scie en marche dans un ouvrage, centrez la lame de scie dans le trait de scie et assurez-vous que les dents de scie ne sont pas engagées dans l'ouvrage. Si la lame de scie gripe, elle peut remonter ou rebondir depuis l'ouvrage lorsque la scie est remise en marche.

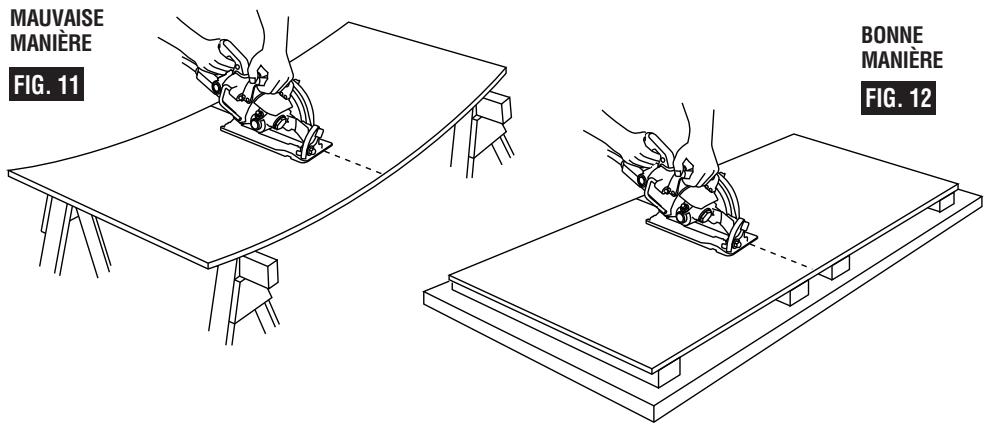

Supportez les gros panneaux pour minimiser le risque de pincement de lame et de rebond. Les gros panneaux ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés sous le panneau des deux côtés, près de la ligne de coupe et près du bord du panneau.
N'utilise pas une lame émoussée ou abimée. Les lames non affûtées ou réglées de façon inappropriée produisent un trait de scie étroit, ce qui cause une friction excessive, un grippage de lame et un rebond.
Les leviers de blocage de réglage de biseau et de profondeur de lame doivent être serrés et fermes avant de pratiquer la coupe. Un déplacement du réglage de lame durante la coupe peut causer un grippage et un rebond.
Redoubler de prudence en pratiquant une opération de sciage dans des murs existants ou autres parties aveugles. La lame faisant saillie peut couper des objets qui peuvent causer un rebond.
Les rondelles de lame et le boulon sur votre scie ont été conçus de manière à travailler comme un embrayage pour réduire l'intensité des rebonds. Comprenez le fonctionnement et les réglages de l’EMBRAYAGE A COUPLE VARIABLE. Le réglage approprié de l’embrayage, combiné au maniement ferme de la scie, vous permettra de contrôler le rebond.
Ne placez jamais votre main derrière la lame de la scie. Le rebond pourrait faire sauter la scie vers l'arrière par-dessus votre main.
N'utilisez pas la scie avec un réglage excessif de profondeur de coupe. Une exposition excessive de la lame accroît la possibilité de torsion de la lame dans le trait de scie. Elle accroît également la surface de lame pouvant être pincée, ce qui entraînerait un rebond.
Fonction du garde inférieur
Vérifiez le garde inférieur pour vous assurer qu’il ferme adecuatement avant chaque usage. N’utilisez pas la scie si le garde inférieur ne roule pas librement et ne ferme pas instantanément. Ne pincez ou ne fixez jamais le garde inférieur en position ouverte. Si la scie tombe par mégarde, le garde inférieur peut être piée. Levez le garde inférieur uniquement à l’aide du levier de levage du garde.
inférieur, et assurez-vous qu'il roule librement et ne vient pas en contact avec la lame ou aucune autre pièce, sous tous les angles et profondeurs de coupe.
Vérifiez le fonctionnement du ressort du rappel du garde inférieur. Si le garde et le ressort ne fonctionnent pas ajustement, ils doivent être réparés avant usage. Le garde inférieur peut fonctionner paresseusement en raison de pièces abimées, de dépôtsgommeux ou d'une accumulation de débris.
Le garde inférieur doit être rétracté manuellement uniquement pour des coupes spéciales telles que les « coupes en guichet » et les « coupes combinées ». Levez le garde inférieur à l'aide du levier de levage du garde inférieur. Le garde inférieur doit être relâché dès que la lame pénètre dans l'ouvrage. Pour toutes les autres opérations de sciage, le garde inférieur doit fonctionner automatiquement.
Assurez-vous toujours que le garde inférieur couvre la lame avant de déposer la scie sur l'établi ou le plancher. Une lame non protégée, qui continue à tourner par inertie, fera reculer la scie, coupant ainsi tout ce qui est sur son chemin. Sachez le temps qu'il faut pour que la lame s'arrête après relâchement de l'interrupteur.
Ne faites pas fonctionner l'outil quand vous le portez sur votre hanche. Le garde inférieur peut s'ouvrir au contact avec vos vêtements. Un contact accidentel avec la lame de scie en rotation pourrait provoquer des blessures graves.
À intervalles périodiques, déposez la lame, nettoyez les gardes supérieur et inférieur et la région du moyeu à l'aide de kérosène et essuyez pour sécher, ou nettoyez en soufflant de l'air comprimé. Une maintenance préventive et une utilisation correcte du garde réduiront la probabilité d'un accident.
Avertissements supplémentaires concernant la sécurité
L'emploi d'un GFCI et de dispositifs de protection personnelle tels que gants et chaussures d'électricien en caoutchouc améliorent votre sécurité personnelle.
N'utilise pas un outil conçu uniquement pour le C. A. sur une alimentation en C. C. Même si l'outil semble fonctionner, les composants électriques d'un outil prévu pour le C. A. tomberont probablement en panne et risquent de créer un danger pour l'utilisateur.
Maintenez les poignées sèches et exemptes d’huile et de graisse. On ne peut pas maîtriser un outil électroportatif en toute sécurité quand on a les mains glissantes.
Utilisez des brides ou d'autres moyens pratiques de brider ou de supporter la pierre sur une plate-forme stable. Tenir la pierre à la main ou contre le corps est instable et risque de résulter en une perte de contrôle.
Créez un agenda d'entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n'en démonter aucune pièce car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents de nettoyage tels que l'essence, le trichloréthylène, l'ammoniaque, etc. risquent d'abimer les plastiques.
Risque de blessure pour l'utilisateur. Le cordon d'alimentation électrique ne doit être réparé que par un Centre de service usine de Skil ou par une Station service agréée de Skil.
Avertissement
Les travaux à la machine tels que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d'autres problèmes reproductifs. Ces produits chimiques sont, par exemple:
- Le plomb provenant des peintures à base de plomb,
- Les cristaux de silices provenant des briques et du ciment et d'autres produits de maçonnerie, et l'arsenic et le chrome provenant des bois traités chimiquement.
Le niveau de risque à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.
Symboles
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.
| Symbole | Nom | Désignation/Explication |
| V | Volts | Tension (potentielle) |
| A | Ampères | Courant |
| Hz | Hertz | Fréquence (cycles par seconde) |
| W | Watt | Puissance |
| kg | Kilogrammes | Poids |
| min | Minutes | Temps |
| s | Secondes | Temps |
| ∅ | Diamètre | Taille des mèches de perceuse, meules, etc. |
| n0 | Vitesse à vide | Vitesse de rotation, à vide |
| n | Vitesse nominale | Vitesse maximum pouvant être atteinte |
| .../min | Tours ou mouvement alternatif par minute | Tours, coups, vitesse en surface, orbites, etc., par minute |
| 0 | Position d'arrêt | Vitesse zéro, couple zéro ... |
| 1, 2, 3, ... | Réglages du sélecteur | Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande |
| I, II, III, ... | | |
| 0 | Sélecteur variable à l'infini avec arrêt | La vitesse augmente depuis le réglage 0 |
| → | Flèche | Action dans la direction de la flèche |
| ~ | Courant alternatif | Type ou caractéristique du courant |
| == | Courant continu | Type ou caractéristique du courant |
| ~ | Courant alternatif ou continu | Type ou caractéristique du courant |
| □ | Construction classe II | Désigne des outils construits avec double isolation |
| ÷ | Borne de terre | Borne de mise à la terre |
| ! | Symbole d'avertissement | Alerte l'utilisateur aux messages d'avertissement. |
| Sceau Li-ion RBRC | Désigne le programme de recyclage des piles Li-ion. |
| Sceau Ni-Cad RBRC | Désigne le programme de recyclage des piles Ni-Cad. |
| Symbole de lecture du mode d'emploi d'emploi | Alerte l'utilisateur pour dire le mode |
| Symbole de port de lunettes de sécurité de sécurité | Alerte l'utilisateur pour porter des lunettes |
Symboles (suite)
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.
Ce symbole signifie que cet outil est apprové par Underwriters Laboratories.
Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.
Ce symbole signifie que cet outil est apprové par Underwriters Laboratories selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.
selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est apprové par Intertek Testing Services selon les normes des États-Unis et du Canada
Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

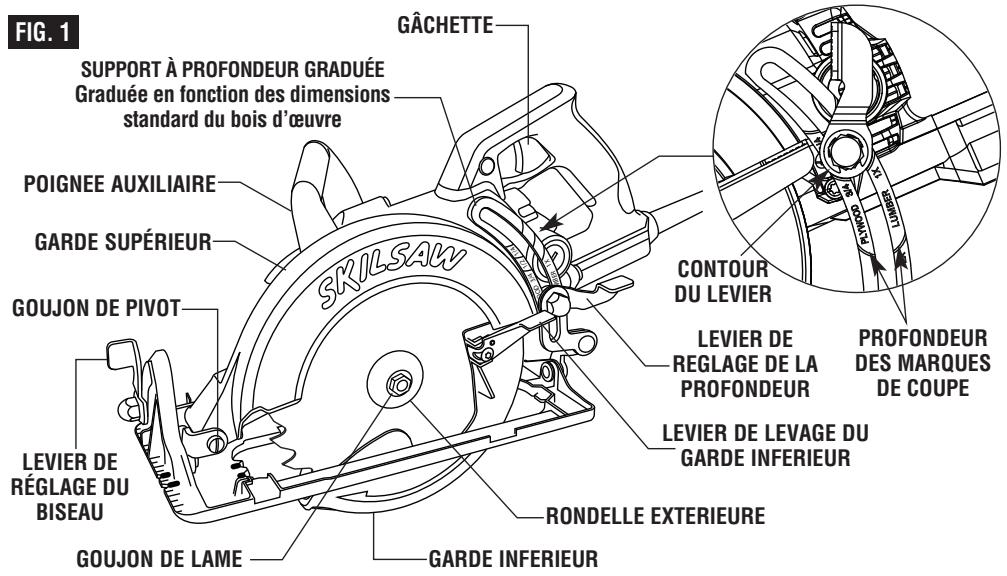

Description fonctionnelle et spécifications
Débranche la fiche de la prise de courant avant d'effectuer quelqu'un assemblage ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventives réduisent le risque d’une mise en marche accidentelle de l’outil.
Scies circulaires
REMARQUE: Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

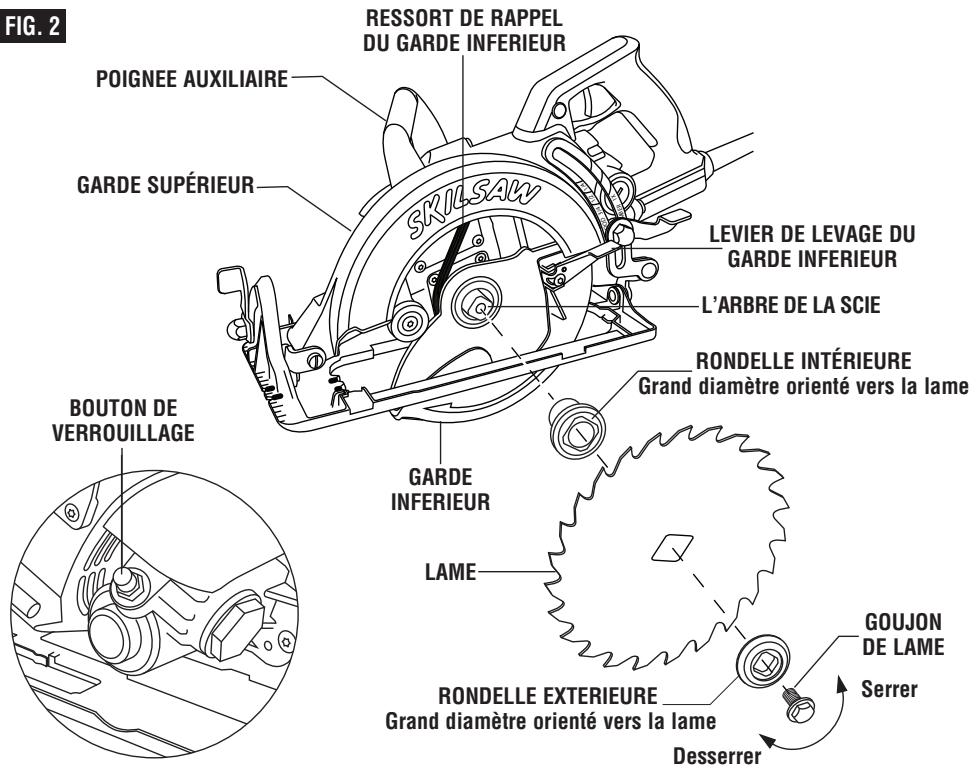

Montage de la LAME
Débranche la fiche de la prise de courant avant
d'effectuer quelque assemblage ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil.
- Appuyez sur le bouton de verrouillage et tournez la clé jusqu’à enclenchement du dispositif de verrouillage, ce qui a pour effet d’immobiliser l’arbre de la scie. Tout en maintenant le bouton enfoncé, tournez la clé dans le sens des aiguilles d’une montre et enlevez le GOUJON DE LA LAME et la RONDELLE EXTERIEURE (Fig. 2).
- Assurez-vous que les dents de la scie et la flèche sur la lame sont dirigeées dans le même sens que la flèche figurant sur le garde inférieur de la lame.
- Faites remonter le garde inférieur de la lame en le laissant coulisser totalement à l'intérieur du capot. Profitez-en pour vérifier l'état et le fonctionnement du RESSORT DU GARDE INFÉRIEUR.
- Glissez la lame dans la fente de la semelle et place-la contre la RONDELLE INTÉRIÉURE de l'arbre. Assurez-vous que le plus grand côté des rondelles INTÉRIÉURE et EXTERIEURE appuie carrément sur la lame.
- Reposez la RONDELLE EXTÉRIÉURE. Vissez d'abord le GOUJON DE LA LAME à la main, puis SERREZ-LE DE 1/8 DE TOUR (45°) AU MOYEN DE LA CLÉ LIVREE AVEC LA SCIE.
N'utilisez pas de clés plus longues car vous risqueriez de trop serrer le goujon.
Embrayage « vari-torque
L'embrayage est assuré par la friction de la RONDELLE EXTERIEURE sur la LAME et il permet à l'arbre de continuer à tourner si la lame éprouve une résistance excessive. Si le GOUJON DE LA LAME est correctement serré (tel qu'il est expliqué à l'étape 5 du chapitre intitulé Montage de la lame), la lame glissera sur son arbre quand elle éprouve une résistance excessive, ce qui réduit le risque de REBOND.
Il est possible qu'un seul et même réglage ne convienne pas à tous les matériaux. En cas de glissement exagéré de la lame, resserrez-en légèrement le goujon (moins de 1/8 de tour). LE SERRAGE EXCESSIF DU GOUJON DE LA LAME REND LE DISPOSITIF DE DÉBRAYAGE ABSOLUMENT INUTILE.
FIG. 2
Consignes d'utilisation

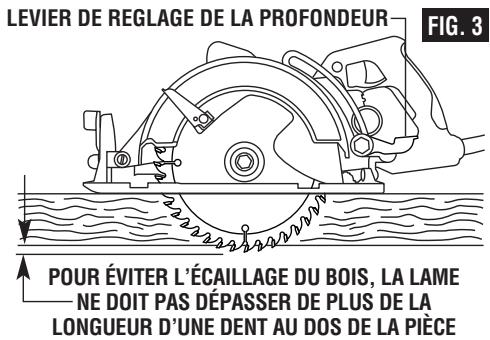

Débranchez la fiche de la prise de courant. Desserrez le levier de réglage de la profondeur qui se trouve entre le capot et la poignée de la scie. Maintenez la semelle en place d’une main et levez ou baissez la scie par la poignée de l’autre main. Alignez le contour inférieur du levier de réglage de la profondeur sur la marque de profondeur de coupe désirée figurant sur le support de profondeur gradué, et serrez le levier. Vérifiez si la profondeur est bien celle que vous désirez (Fig. 1).
Pour réduire le risque d'écaillage des bords de la pièce à couper, la lame ne devrait pas dépasser de plus de la longueur d'une dent au dos de la pièce (Fig. 3).

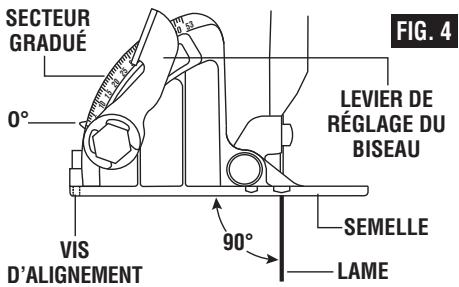

Verification de l'angle de COUPE
Débranche la fiche de la prise de courant. Réglez la semelle à la profondeur de coupe maximale. Desserrez le levier de réglage de la coupe en biseau, réglez l'indicateur de biseau sur le secteur, serrez à nouveau le levier et vérifiez s'il y a un angle de entre la lame et la surface plane du dessous de la semelle avec une équerre.
Effectuez les réglages en tournant la petite vis d'alignement par le dessous de la semelle, si nécessaire (Fig. 4).

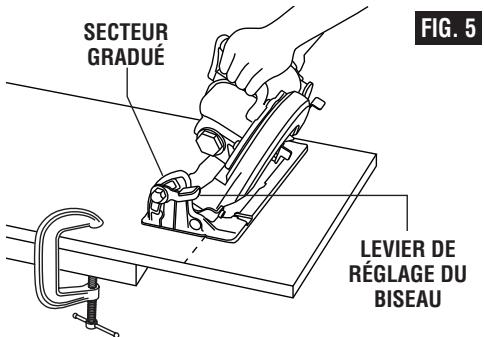

Reglage de la COUPE en BISEAU
Débranchez la fiche de la prise de courant. L'angle formé par la lame par rapport à la semelle peut être réglé jusqu'à en desserrant le levier de réglage de biseau à l'avant de la scie. Réglez le levier à l'angle désiré sur le secteur gradué et serrez ensuite le levier de réglage de biseau (Fig. 5). Pour les coupes en biseau à des angles de plus de, desserrez le levier de réglage de la coupe en biseau, appuyez sur le repère d'arrêt à (Fig. 6), alignez la semelle sur la marque de l'angle désiré au-dessus de sur le secteur, et serrez à nouveau le levier.
En raison de l'engagement d'une plus grande surface de
la lame dans la pièce et la stabilité réduite de la
semelle, la lame risque de gripper. Suivez la ligne de coupe, la semelle de la scie bien d'aplomb sur la pièce.

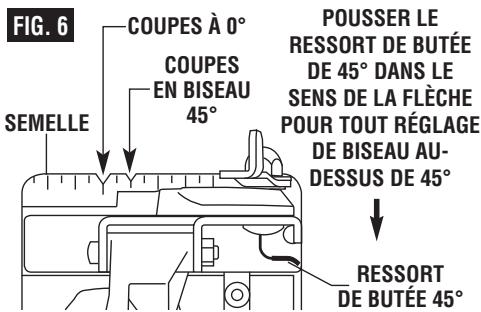

GUIDE d'alignement
Pour une coupe à, utilisez la grande encoche pratiquée dans la semelle. Pour les coupes en biseau de, guidez-vous plutôt sur la petite (Fig. 6). L'encoche-guide vous procurera une ligne de coupe plus ou moins exacte. Faites une coupe d'essai dans une retaillle pour en vérifier l'exactitude. Il est bon de prendre une telle mesure en raison du vaste assortment de lames de toutes épaisseurs sur le marché. Pour éviter autant que possible d'abimer le bon côté du matériel à couper, il est recommandé de tourner ce côté vers le bas.

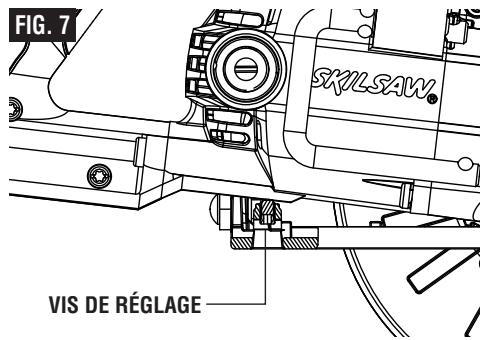

Réglage de stabilisation pour la profondeur de COUPE maximum
Remarque: Cette fonction est réglée pendant le montage. Des réglages complémentaires peuvent être nécessaires ultérieurement en raison de l'usure de l'outil.
Débranchez la fiche de la prise de courant. Réglez l'outil sur l'angle de biseau zéro. Placez l'outil sur sa semelle sur une surface horizontale plate de façon que l'arrière de la semelle dépasse du bord du banc de travail d'environ 2 po (5 cm). Desserrez le levier de réglage de la profondeur. Réglez l'outil sur la profondeur maximum de coupe. Si la vis de réglage entre en contact avec le carter du moteur avant d'avoir atteint la profondeur de coupe maximum, abaissez la vis de réglage en utilisant une clé Allen de 3/16 po jusqu'à ce que vousYZaient la profondeur de coupe maximum. Si la vis de réglage
n'est pas en contact avec le carter du moteur lorsque la profondeur de coupe maximum est atteinte, faites remonter la vis de réglage jusqu'à ce qu'elle effleure le carter du moteur (Fig. 7).

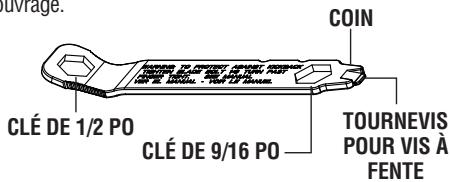

Utilisation de la CLE
La clé fournie a plusieurs fonctions en plus du desserrage/resserrage du boulon de fixation de la lame (Fig. 8).
- Desserrage/resserrage du boulon de fixation de la lame (clé de 1/2 po).

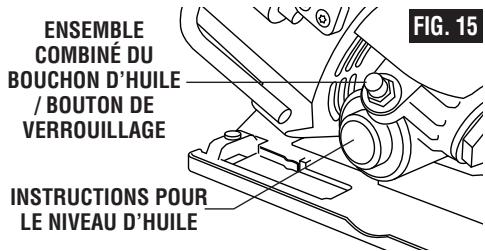

- Desserrage/resserrage de l'ensemble combiné du bouchon d'huile / bouton de verrouillage (clé de 1/2 po).
- Desserrage/resserrage des capuchons des balais de charbon (tournevis pour vis à fente).
- Desserrage/resserrage des leviers de réglage pour la coupe en biseau et pour la profondeur de coupe lorsque les leviers sont excessivement serrés ou quand il est nécessaire de serrer davantage (clé de 9/16 po).

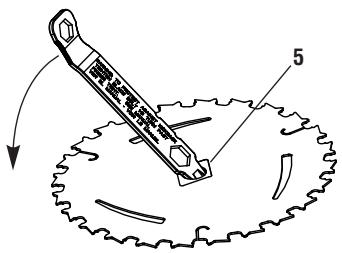

- Éjection du diamant du trou pour arbre de la lame (coin).

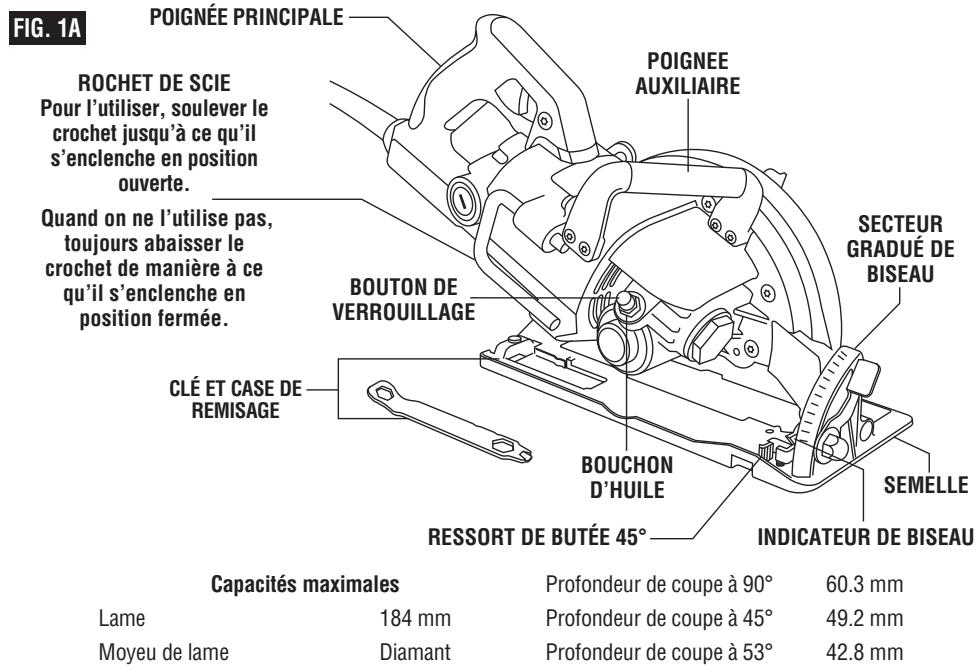

Une zone de rangement est prévue sur l'outil (Fig. 1 A). La clé est dans la position correcte lorsque le deuxième cran de verrouillage est engagé.

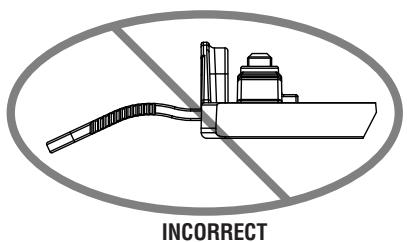

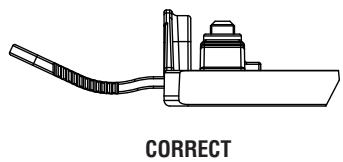

Mise en GARDE
La clé doit être insérée avec l'orientation correcte (Fig. 9).
Une insertion incorrecte de la clé pourrait endommager l'ouvrage.
FIG. 9
FIG. 8
Interrupteur
À la mise en marche, tenez l'outil à deux mains. Le
Le couple du moteur risque de le renverser.
Appuyez sur la gachette pour mettre l'util en marche ; relachez-la pour l'arrêter. La gachette retourne automatiquement à la position d'arrêt.
La scie devrait tourner à plein régime AVANT de commencer à scier et elle ne devrait être arrêtée qu'APRÈS avoir terminé la coupe. Pour prolonger la durée utile de l'interrupteur, évitez de mettre le moteur en marche et de l’arrêter en sciant.
COUPES régulées

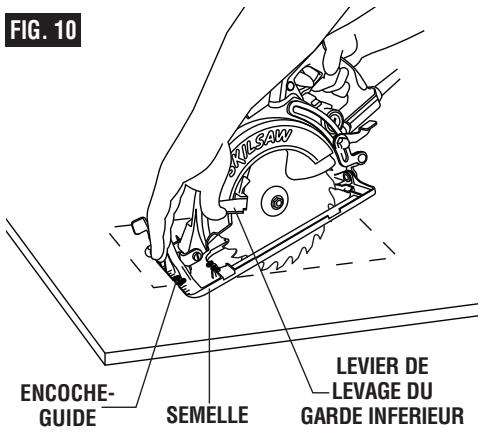

Tenez toujours la scie par sa poignée principale avec une main et par sa poignée auxiliaire avec l'autre main.
Assurez-vous que vos mains ne gênent pas le
mouvement de la garde inférieure.
Serrez-la fermement et actionnez l'interrupteur énergiquement. Ne forcez jamais la scie autre mesure. Exercez une pression modérée et soutenue.
Après avoir terminé une coupe et relâché la
gachette, souvenez-vous que la lame ralentit et qu'il
Il lui faut un certain temps pour s'arrêter complètement. Évitez que la scie ne vienne frôler votre jambe ou votre côte car, étant donné qu'il est rétractible, le garde inférieur de la lame risquerait de s'agripper à vos vêtements et d'exposer la lame. Sachez qu'une partie de la lame est exposée en permanence à l'endroit où finissent le capot et le garde inférieur de la lame.
Pour recommencer à scier, suivant un arrêt, appuyez sur la gachette et entendez que la lame ait atteint son régime maximal avant de rentrer lentement dans la pierre.
Lors de coupes en travers, les fibres du bois ont tendance à se déchiqueter et à se soulever. Vous pouvez minimiser le problème en avançant lentement la scie. Pour réaliser une coupe nette, il est recommandé d'utiliser une lame pour coupe en travers ou à onglets.
SCIAGE Des matériaux de maconnerie et des métaux
Cet outil n'est pas conçu pour être utilisé avec des meules de tronçonnage pour couper des métaux ou des matériaux de maçonnerie.
Ne pas utiliser de disques abrasifs avec des scies
circulaires. Les poussières abrasives pourraient causer un dysfonctionnement du garde inférieur.
COUPES En plongee
Débranche la fiche de la prise de courant avant de procéder aux réglages. Réglez la profondeur en fonction du matériel à couper. Rebranche ensuite la fiche dans la prise de courant.
Tenez la poignée principale de la scie d'une main, inclinez la scie vers l'avant et faites reposer l'avant de la semelle sur le matériel à couper. Alignez l'encoche du guide de coupe sur le trait que vous avez dessiné. Élevez le garde inférieur en vous servant du levier de levage du garde inférieur, et tenez l'avant de la semelle de l'autre main (Fig. 10).
Positionnez la scie de façon que la lame dépasse à peine le bord du matériel à couper. Mettez le moteur en marche et, après qu'il aura atteint sa vitesse de fonctionnement normale, abaissez progressivement l'extrémité arrière de la scie en faisant pression sur l'extrémité avant de la semelle.
Une fois que la semelle reposera à plat sur la surface à couper, relâchez le garde inférieur et déplacez votre main qui tient l'extrémité avant de la semelle pour saisir la poignée auxiliaire. Puis foulez dans le sens approprié pour terminer la coupe.
Attendez l'arrêt complet de la lame avant de ranger la
scie du trait que vous venez de tailler dans le matériel. De même, ne ramenez jamais la scie vers l'arrière, car la lame peut soit dire du matériel risquant de provoquer un REBOND. Soulevez la scie et tournez-la en sens opposé pour achever normalement la coupe dans l'autre sens. Si les coins de votre coupe en plongée ne sont pas complètement coupés, utilisez une scie sauteuse ou une scie égoïne pour finir les coins.
COUPE de grandes feuilles
Les grandes feuilles et les longs panneaux fléchissent ou plient, selon la façon dont ils sont soutenus. Si vous essayez de les couper sans les avoir mis au niveau et soutenus par des supports au préalable, la lame aura tendance à gripper, provoquant des REBONDS et la surcharge du moteur (Fig. 11).
Placez le panneau ou la planche sur des supports situés à proximité de la ligne de coupe, comme l'indique la
(Fig. 12). Assurez-vous que la profondeur de coupe est réglée de manière à ce que la lame ne traverse que la feuille ou la planche à couper, sans faire d'entailles dans la table de travail ou l'établi. Les deux-par-quatre utilisés pour soulever et soutenir la pièce devraient reposer à plat entre celle-ci et la table ou l'établi. Ne place jamais les deux-par-quatre sur leurs côtés plus étroits car cet arrangement manquerait de stabilité. Si la feuille ou le panneau est plus grand que la table ou l'établi, place-le sur des deux-par-quatre sur le plancher et assujettissez-le.
COUPES de refente
La lame universelle fournie avec la scie convient tant pour les coupes en travers que pour les coupes de refente. La refente est la coupe en long, en sens du grain du bois. Les coupes de refente sont faciles à exécuter avec un guide de refente (Fig. 13). Le guide de refente (non livré avec la scie) est disponible moyennant supplément de prix. Pour fixer le guide, insérez le guide à travers les fentes pratiquées dans la semelle jusqu'à la largeur désirée, comme illustré, et fixez à l'aide de l'écrou à oreilles (non livré avec la scie).
Utilisation d'une planche COMME GUIDE de refente
Si vous devez exécuter une coupe de refente sur de grandes feuilles, il est possible que le guide de refente ne soit pas long pour permettre d'exécuter une coupe à la largeur désirée. Dans ce cas, une planche bien droite de 25 mm 1" d'épaisseur fixée à la feuille au moyen de serres ou de clous peut servir de guide (Fig. 14). Faites glisser le côté droit de la semelle contre la planche.
AVERTISSEMENT Assurez-vous que les brides de fixation ne font pas obstacle au mouvement libre de la scie.
Entretien
Pour éviter les accidents, il faut toujours débrancher l'outil avant de le nettoyer ou de l'entretenir.
Service
Tout entretien préventif effectué par des personnels
Non autorisés peut résulter en mauvais placement de fils internes ou de pièces, ce qui peut présenter un danger grave. Nous vous conseillons de faire faire tout l'entretien par un centre de service d'usine Skil ou une station service agréée Skil.
Lubrification de l'outil
Votre outil Skil est adéquatement lubrifié et prêt à utiliser. Cependant, il est conseillé de lubrifier les engrenages en n'utilisant que des lubrifiants Skil : N° 80111 (tube de 8 onces).
Vérifiez toujours le niveau d'huile avant de vous servir de la scie. Pour vérifier le niveau d'huile et ajouter de l'huile si nécessaire : débranchez la fiche de la prise de courant et placez la semelle de la scie sur une surface horizontalement avec l'outil réglé sur la profondeur de coupe maximum. Retirez l'ensemble combiné du bouchon d'huile / bouton de verrouillage en vous servant de la même clé que celle qui avait été utilisée pour retirer la lame de la scie. Le niveau d'huile ne doit jamais être plus bas que les filets inférieurs du carter. Lorsque vous faites l'appoint, versez de l'huile jusqu'à ce qu'elle atteigne les fils inférieurs du carter. Ne replissez pas excessivement. R quand vous aurez terminé (Fig. 15).
REMARQUE: Si l'huile est très souillée ou épaissie, r et faites fonctionner la scie pendant une minute afin que l'huile se réchauffe. Puis enlevez l'ensemble combiné du bouchon d'huile / bouton de verrouillage et renversez la scie sens dessus dessous afin d'en vidanger toute l'huile. Ajoutez un lubrifiant Skil propre. Dans le cas d'une scie neuve, vidangez l'huile après les dix premières heures d'utilisation.
BALAIS De charbon
Les balais et le collecteur de votre outil ont été conçus pour donner plusieurs heures de fonctionnement sans aléas. Pour maintenir le moteur en forme, nous recommandons d'examiner les balais tous les deux à six mois. Les balais devraient être propres, sans poussière.
ni saleté. Il faudrait les replacer dès qu'ils sont usés à 3/16". Les balais devraient entrer et sortir librement des portebalais sans gripper.
Pour vérifier l'état des balais : Débranchez la fiche de la prise de courant. Dévissez les capuchons à la surface du carter pour pouvoir sortir les balais de leur logement ; notez dans quel sens ils sont orientés, de sorte à les remettre dans leur position originelle. Pour pouvoir remettre les balais latéraux de la lame en place, il faut que l'outil soit réglé sur la profondeur de coupe minimum. Nettoyez à l'air comprimé ou avec un linge propre les ouvertures des porte-balais et remettez les balais et capuchons en place.
Vous ne devriez utiliser que les balais de rechange authentiques Skil spécialement conçus pour votre outil.
Si les paliers commencent à faire du bruit (à cause de surcharges importantes ou du touillage de matériaux très abrasifs) il faut les faire replacer immédiatement pour éviter la surchauffe ou une panne de moteur.
Nettoyage
Le meilleur moyen de nettoyer l'outil est d'utiliser de l'air comprimé sec. Il faut toujours porter des lunettes de protection quand on utilise de l'air comprimé.
Les ouies de ventilation et les leviers de l'interrupteur doivent rester propres et exempts de corps étrangers. Ne tentez pas de les nettoyer en enfantant des objets pointus dans les orifices.
Mise en GARDE
Certains agents de nettoyage et certains
dissolvants abiment les pièces en plastique. Parmi ceux-ci se trouvent : l'essence, le tétrachlorure de carbone, les dissolvants de nettoyage chlorés, l'ammoniaque ainsi que les détergents domestiques qui en contiennent.
Entretien des LAMES
Les lames finissent par s'emousseoir, même à couper des pièces de bois régulières. Si vous constatez que vous devez forcer la scie à avancer plutòt que de la guider simplement vers la ligne de coupe, il est probable que la lame est émoussée ou souillée de résine.
Quand vous devez enlever la gomme et la résine de la lame de votre scie, débranchez d'abord la scie avant d'enlever la lame. Souvenez-vous que les lames sont des objets tranchants et qu'elles doivent être manipulées avec soin. Essuyez la lame avec du kérosène ou un dissolvant similaire pour enlever l'accumulation de gomme et de résine. À moins que vous soyez parfaitement familier avec l'affutage des lames, nous vous déconseillons de l'essayer.
Pour modèle MAG77LT-72 et SHD77M-73 uniquement 20 AMP., 125 VOLTS
Le modèle MAG77LT-72 et SHD77M-73 est équipé de la fiche « Twist Lock » ci-contre. N'utilise qu'une rallonge à trois fils munie d'un raccord femelle « Twist Lock » correspondant à une extrémité et d'une fiche trois broches dont une avec prise de terre à l'autre extrémité. (Voir le paragraphe sur la Sécurité Électrique, page 17 pour information sur la mise à la terre.)
NEMA L5-20P
Cordons de rallonge
Si un cordon de rallonge s'avère nécessaire, vous
devez utiliser un cordon avec conducteurs de dimension ajustée pouvant porter le courant nécessaire à votre outil. Ceci préviendra une chute excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent utiliser des cordons de rallonge trifiliaires pourvus de fiches à trois broches ainsi que des prises à trois broches.
REMARQUE: Plus le calibre est petit, plus le fil est gros.
DIMENSIONS DE RALLONGES RECOMMANDÉES Outils 120 VOLTS COURANT ALTERNATIF
| Intensité nominale de l'outil | Calibre A.W.G. | Calibre en mm2 |
| Longueur en pieds | Longueur en mètres |
| 25 | 50 | 100 | 150 | 15 | 30 | 60 | 120 |
| 3-6 | 18 | 16 | 16 | 14 | 0,75 | 0,75 | 1,5 | 2,5 |
| 6-8 | 18 | 16 | 14 | 12 | 0,75 | 1,0 | 2,5 | 4,0 |
| 8-10 | 18 | 16 | 14 | 12 | 0,75 | 1,0 | 2,5 | 4,0 |
| 10-12 | 16 | 16 | 14 | 12 | 1,0 | 2,5 | 4,0 | — |
| 12-16 | 14 | 12 | — | — | — | — | — | — |
Accessoires
L'utilisation de tout autre accessoire non spécifique dans ce manuel peut présenter un danger.
- Lame
- Clé Sac de transport Guide de refente Surname qui n'abime pas
(^* = équipement déséréé)
accessoires optionnels
Guide de diagnostic
Commencez par lire le mode d'emploi! Débranchez le cordon d'alimentation de la prise de courant avant d'effectuer des réglages ou d'assembler la lame.
| PROBLÈME : LA SCIE NE DÉMARRE PAS. |
| CAUSES POSSIBLES : | 1. Le cordon d'alimentation n'est pas branché. |
| 2. Le fusible est grillé ou le disjoncteur est déclenché. |
| 3. Le cordon d'alimentation est endomagé. |
| 4. L'interrupteur est grillé. |
| 5. L'actionnement de la gâchette ne met pas l'util en marche. |
| SOLUTIONS : | 1. Brancher le cordon de la scie. |
| 2. Remplacer le fusible ou réenclencher le disjoncteur. |
| 3. Inspector le cordon pour évaluer les dommages possibles. En cas d'endommagement, faire remplacer le cordon par un Centre de service ou une station service Skil agréé. |
| 4. Faire remplaçer l'interrupteur par un Centre de service ou une station service Skil agréé. |
| 5. Faire remplaçer l'interrupteur par un Centre de service ou une station service Skil agréé. |
| PROBLÈME : LA LAME NE TOURNE PAS À UNE VITESSE SUFFISANTE. |
| CAUSES POSSIBLES : | 1. La rallonge du cordon d'alimentation est trop long ou son calibre est trop faible. |
| 2. La tension secteur est insuffisante. |
| SOLUTIONS : | 1. Utiliser une rallonge adéquate. |
| 2. Contacter la compagnie d'électricité. |
| PROBLÈME : VIBRATIONS EXCESSIVES |
| CAUSES POSSIBLES : | 1. La lame est désquilibrée. |
| 2. L'ouvrage n'est pas assujetti ou supporté comme il faudrait. |
| SOLUTIONS : | 1. Mettre la lame au rebut et en utiliser une autre. |
| 2. Assujettir ou supporter l'ouvrage comme illustré aux pages 25 et 28. |
| PROBLÈME : LES COUPES TRANVERSALES NE SONT PAS D'ÉQUERRE. |
| CAUSE POSSIBLE : | 1. La semelle n'est pas ajustée correctement.. |
| SOLUTION : | 1. Dans la section « Consignes de fonctionnement », voir les rubriques intitulées « Réglage du biseau » (page 25), « Guide d'alignement » (page 25), « Coupe de grandes feuilles » (page 28) et « Coupes de refente » (page 28). |
| PROBLÈME : LA LAME SE COINCE OU SUBIT UN ÉCHAUFFEMENT EXCESSIF, OU LE MOTEUR CALE PENDANT LES COUPES EN LONG. |
| CAUSES POSSIBLES : | 1. La lame est émoussée et la voie des dents est mal adaptée. |
| 2. L'ouvrage est gondolé. |
| 3. La lame se bloque. |
| 4. L'ouvrage n'est pas supporté adéquatement. |
| SOLUTIONS : | 1. Mettre la lame au rebut et en utiliser une autre. |
| 2. S'assurer que l'ouvrage est place avec le côté concave (creux) VERS LE BAS, et faire avancer lentement (page 28). |
| 3. Assembler la lame et serrer l'embrayage Vari-Torque conformément aux « Instructions d'assemblage » (voir page 24). |
| 4. Assujettir ou supporter l'ouvrage comme illustré aux pages 25 et 28. |
| PROBLÈME : DÉRAPAGE DE LA LAME |
| CAUSE POSSIBLE : | 1. L'outil ne coupe pas l'ouvrage. |
| SOLUTION : | 1. Assembler la lame et serrer l'embrayage Vari-Torque conformément aux « Instructions d'assemblage » (voir page 24). |
L'emploi d'un GFCI et de dispositifs de protection personnelle tels que gants et chaussures d'électricien en caoutchouc améliore votre sécurité personnelle.
N'utilise pas un outil conçu uniquement pour le C. A. sur une alimentation en C. C. Même si l'outil semble fonctionner, les composants électriques d'un outil prévu pour le C. A. tomberont probablement en panne et risquent de créer un danger pour l'utilisateur.
Maintenez les poignées sèches et exemptes d’huile et de graisse. On ne peut pas maîtriser un outil électroportatif en toute sécurité quand on a les mains glissantes.
Utilisez des brides ou d'autres moyens pratiques de brider ou de supporter la pierre sur une plate-forme stable. Tenir la pierre à la main ou contre le corps est instable et risque de résulter en une perte de contrôle.
Créez un agenda d'entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n'en démonter aucune pièce car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents de nettoyage tels que l'essence, le tétrachlorure de carbone, l'ammoniaque, etc. risquent d'abimer les plastiques.
Risque de blessure pour l'utilisateur. Le cordon d'alimentation électrique ne doit être réparé que par un Centre de service usine de Skil ou par une Station service agrée de Skil.
ADVERTENCIA Les travaux à la machine tel que ponçage, sciage, meulage, perçage et autres travaux duBATIMENT peuvent creer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congenitale ou d'autres problèmes reproductifs. Ces produits chimiques sont, par exemple:
- Le plomb provenant des peintures à base de plomb,
- Les cristaux de silices provenant des briques et du ciment et d'autres produits de maçonnerie, et l'arsenic et le chrome provenant des bois traités chimiquement.
Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.
Robert Bosch Tool Corporation (le « Vendeur ») garantit à l'achateur initial seulement que tous les outils électriques grand public SKIL portatifs, de table et pour usage industriel HD, SHD et MAG seront exempts de vices de matériel ou de façon pendant une période d'un an depuis la date d'achat. Les modèles d'outils électriques grand public SKIL portatifs et de table seront exempts de vices de matériel ou de façon pendant une période de quatre-vingt-dix jours si l'outil est utilisé professionnellement.
LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L'ACHETEUR sous la présente garantie limitée, et dans la mesure où la loi le permet sous toute garantie ou condition implicite qui en découlait, sera l'obligation de remplacer ou réparer gratuitement les pièces défectueuses en termes de matière ou de façon, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation ou altération bricolage par quelqu'un d'autre que le Vendeur ou le personnel d'une station-service agréée. En cas de réclamation sous la présente garantie limitée, l'acheteur est tenu de renvoyer l'outil complet en port payé à un centre de service SKIL ou une station-service agréée. Pour couvrir les coordonnées de la station-service agréée SKIL la plus proche, veuillez visiter www.skil.com ou téléphoner au 1-877-SKIL-999 (1-877-754-5999).
LA PRESENTE GARANTIE NE S'APPLICATE QUE AUX ACCESSOIRETS TELS QUE LAMES DE SCIE CIRCULAIRE, MÉCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIRS DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.
TOUTE GARANTRY IMPLICITE SERA LIMITE A UNE DUREE A UN AN A COMPTER DE LA DATE D'ACHAT. COMME CERTAINS ETATS AMERICAINS ET CERTAINES PROVINCE CANADIENNES N'ADMETTENT PASS LE PRINCipe DE LA LIMITATION DE LA DUREE DES GARANTIES IMPLICITES, I EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S'APPLIQUENT PAS A VOITE CAS.
EN AUCUN CAS LE VENTEUR NE SAURAIT ETRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS AUX PERTES DE PROFITS) CONSECUITS À LA VENTE OU À L'USED DE CE PRODUIT. COMME CERTAINS ÉTATS AMERICAINS ET CERTAINES PROVINCES CANADIENNES N'ADMETTENT PRAS LE PRINCE DU LA LIMITATION OU DE L'EXCLUSION DES DOMMAGES INDIRECTS ET SECONDAIRÉS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS N'S APPLICÉNANT PAS À VOITRE CAS.
CETTE GARANTY LIMITÉ VOUS DONNE DES DROITS PREGIS, ET VOUS POUVEZ ÉGEMENT AVOIR D'AUTRES DROITS QUI VARIÉNT D'UN ETAT À L'AUTRE AUX ÉTATS-UNIS, D'UNE PROVINCE À L'AUTRE AU CANADA, ET D'UN PAYS À L'AUTRE.
DETTO RICO. POUR CONNAINTRE LA COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOITE IMPORTATEUR OU REVENDEUR SKIL LOCAL
