5246 - Scie circulaire SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire
Marque	SKIL
Modèle	5246
Profondeur de coupe maximale	46 mm
Angle de coupe	0° - 45°
Alimentation	Secteur 230 V (compatible 220 V)
Guide parallèle inclus	Oui
Couteau diviseur	Oui, réglable
Carter inférieur	Oui, à ouverture automatique et manuelle
Interrupteur de sécurité	Oui (bouton R)
Indicateur de ligne de coupe	Oui, pour coupes droite et d'angle
Aspiration des poussières	Possible avec sac à poussière (accessoire SKIL 2610387402)
Rallonge recommandée	16 ampères, complètement déroulée
Niveau sonore	Peut dépasser 85 dB(A)
Température ambiante	Usage à sec, ne pas utiliser à mouillage
Matériaux pouvant être sciés	Bois, métaux non-ferreux, matériaux de construction légers, plastiques
Lames compatibles	Lames circulaires acier ou carbure, pas HSS ni disques de meulage
Entretien	Garder outil et câble propres, nettoyer lame après utilisation
Garantie	Conformément aux dispositions légales/nationales

FOIRE AUX QUESTIONS - 5246 SKIL

Comment changer la lame de la scie circulaire SKIL 5246 ?

Pour changer la lame, ouvrez le carter inférieur (A) à l'aide du levier (B). Dévissez le boulon de la lame (D) avec la clé hexagonale. Remplacez la lame en respectant le sens de rotation (flèche). Serrez le boulon d'1/8 de tour en arrêt pour permettre le débrayage en cas de résistance.

Comment régler la profondeur de coupe ?

Desserrez le levier (E), puis levez ou abaissez la semelle (F) jusqu'à la profondeur souhaitée. La lame ne doit pas dépasser de plus de 3 mm la pièce à travailler.

Comment régler l'angle de coupe ?

Desserrez les deux boutons (H), inclinez l'outil jusqu'à l'angle souhaité (0°-45°) en utilisant l'indicateur (J) de l'échelle graduée, puis resserrez les boutons. Notez que la profondeur de coupe affichée n'est valable qu'à 0°.

Comment utiliser le guide parallèle ?

Montez le guide parallèle (T) sur la semelle. Desserrez le bouton (U), réglez la largeur de coupe à l'aide de l'échelle du guide en utilisant l'indicateur de ligne de coupe (M) comme repère, puis serrez le bouton.

Comment effectuer une coupe plongeante ?

Réglez la profondeur de coupe souhaitée. Inclinez l'outil vers l'avant, ouvrez le carter inférieur (A) avec le levier (B). Enclenchez l'interrupteur juste avant que la lame ne touche la pièce, puis plongez progressivement en prenant appui sur l'avant de la semelle. Relâchez le levier (B) une fois la semelle en contact.

Quelles lames puis-je utiliser avec cette scie ?

Utilisez des lames de scie circulaire en acier ou au carbure. N'utilisez pas de lames en acier rapide (HSS), de disques de meulage/tronçonnage, ni de lames fendues, déformées ou émoussées. L'épaisseur de la lame doit être adaptée au couteau diviseur.

Comment entretenir la scie circulaire SKIL 5246 ?

Gardez l'outil et le câble propres, en particulier les aérations. Nettoyez la lame après chaque utilisation, surtout si elle a été en contact avec de la résine. Débranchez la fiche avant tout nettoyage.

Quelles sont les consignes de sécurité importantes ?

Portez des casques anti-bruit (niveau >85 dB(A)). Utilisez une rallonge en parfait état de 16 A. Ne bloquez pas le carter inférieur. Gardez les mains éloignées de la lame. Ne coupez pas de matériaux contenant de l'amiante. Débranchez toujours l'outil lors des réglages.

Comment régler le couteau diviseur ?

Réglez d'abord la profondeur de coupe au maximum (46 mm). Desserrez les fixations, ajustez la position du couteau pour qu'il soit aligné avec la lame et que l'espace soit correct, puis resserrez. Cette opération est nécessaire après un changement de lame.

Que faire en cas de blocage de la lame ?

Coupez immédiatement l'outil et débranchez la prise. Ne forcez pas. Vérifiez la présence de clous ou vis dans la pièce. Si le problème persiste, contactez un service agréé SKIL.

MODE D'EMPLOI 5246 SKIL

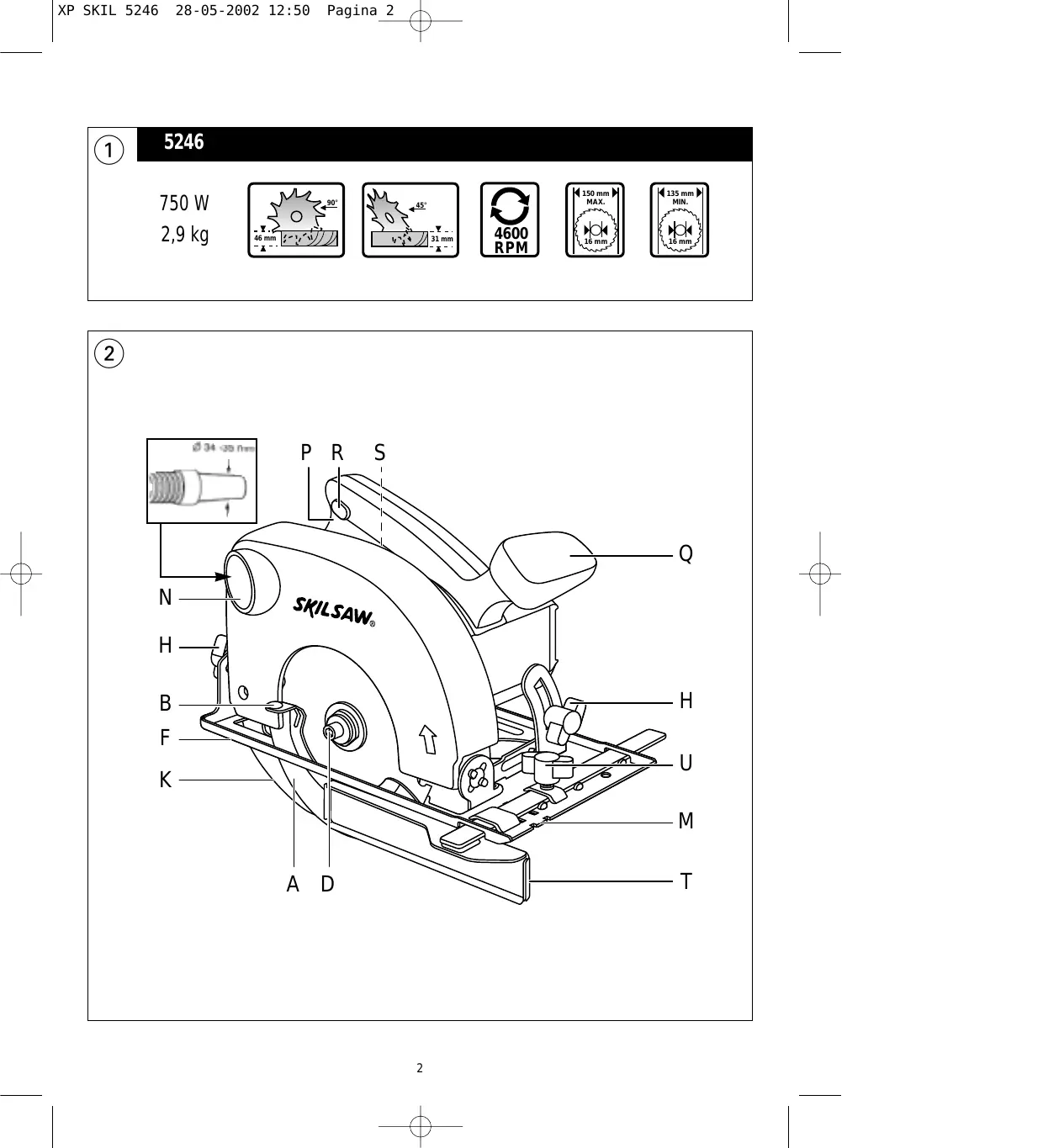

• Cet outil est conçu pour effectuer dans le bois des coupes droites longitudinales et transversales ainsi que des angles d'onglet jusqu'à; muni de lames de scie correspondantes, il est capable de scier des matériaux non-ferreux, des matériaux de construction légers et des matières plastiques

Specifications techniques ① sécurité

• Lire et conserver ce manuel d'instruction et les instructions de sécurité jointes
• Contrôler avant le coupage s'il n'y a pas de clous, vis etc. dans le matériel à couper et qui risqueraient d'endommager très fortement l'outil; d'abord les enlever puis couper Garder toujours le cable éloigné des parties mobiles de votre outil
• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées. N'utiliser qu'une rallonge en parfait état, complètement déroulée, et d'une capacité de 16 ampères.
• En cas de blocage ou d'anomalie électrique ou mécanique, couper immédiatement l'outil et débrancher la prise
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• Avant d'utiliser des accessoires, toujours comparer le maximum autorisé de la vitesse de l'accessoire avec celui de l'outil.
• Ne jamais utiliser votre outil sans le guide de sécurité d'origine
• Cet outil ne doit pas être utilisé par des personnes en dessous de 16 ans
• Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques anti-bruit
• Si le câble est endommagé ou rompu pendant le travail, ne pas y toucher, mais immédiatement débrancher la prise. N'utiliser jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié.
• Toujours contrôler si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Cet outil ne convient pas pour couper à mouillage
• Le guide circulaire doit être installé dans le cas d'utilisation de différents diamètres de lames.
• Ne pas utiliser une lame de scie fendue, déformée ou émoussée
• Ne pas utiliser une lame de scie circulaire dont l'épaisseur est plus grande ou les dents plus petites que l'épaisseur du couteau divisé
• Après avoir coupé la mise en marche de votre scie circulaire, ne jamais arrêter la rotation de la lame de scie par une force latérale appliquée contre elle
• Ne jamais bloquer ou maintenir le carter inférieur en position haute ; assurez-vous qu'il tourne librement
• Ne jamais utiliser de lame de scie circulaire faite en acier rapide (HSS)
• Ne jamais utiliser de disques de meulage/tronçonnage avec cet outil
• Ne pas retirer le couteau diviseur
• Eviter de laisser les mains près de la lame de scie lorsque l'outil est en marche
• Ne pas couper des matériaux composés d'amiate
• Ne jamais tenter de couper de trop fines pièces
• Enlever tout corps étranger du tracé avant d'effectuer toute coupe
• Ne jamais travailler au-dessus de l'outil. Utiliser toujours une table livrée avec un interrupteur de sécurité pour éviter tout redémarrage intempestif.
• Toujours débrancher l'outil avec tout réglage ou changement d'accessoire

Utilisation

• Changement des lames de scie ③
• ouvrir le carter inférieur A en utilisant le levier B
• changer la lame, les dents de scie et la flèche imprimée à la lame pointée dans le même direction que la flèche située sur le carter inférieur A

Assurez-vous que les surfaces de serrage C des brides soient parfaitement propres et en face de la lame - serrer le boulon de la lame D avec la clé hexagonale d'un 1/8ème de tour en arrêt (permet le débrayage de la lame en cas de trop forts résistances du matériel perceptant dont aie de réduire la surchauffe du moteur et l'effet de recul)

• Réglage de la profondeur de coupe (0-46 mm) ④
• pour une qualité parfaite de coupe, la lame de scie ne doit jamais dépasser de plus de 3 mm la piece à travailler
• desserrer le levier E
• lever/abaisser la semelle F jusqu'à ce que la profondeur de coupe souhaité
• Réglage du levier de serrage

La force de serrage du levier E peut être réglée

• dévisser le levier E et le déplacer d'au moins dans le sens inverse des aiguilles d'une montre
• revisser le levier E

Réglage de l'angle de coupe (0 - 45^) ⑤

• desserrer les 2 boutons H ②
• incliner l'outil jusqu'à ce que l'angle de coupe souhaité soit atteint grâce à l'indicateur J de l'échelle graduée
• serrer les 2 boutons H (2)

Lors de la coupe d'angle, la profondeur de coupe ne correspond pas à la valeur donnée par l'échelle de la profondeur de coupe.

• Vérification de l'angle de coupe à (5)
• régler et serrer la semelle F jusqu'au maximum de la profondeur de coupe ④
• régler et serrer l'angle de coupe à
• vérifier l'angle entre la lame et la table, avec une équerre

Couteau diviseur K 6

• protège la lame de tout enrayement dans la pièce
• Il est nécessaire de le régler à nouveau lorsque le min./max. d'espace est influencé ou lors du changement de la lame de scie.

Réglage du couteau diviseur ⑥

• régler et serrer la semelle F jusqu'au maximum de la profondeur de coupe ④

Indicateur de ligne de coupe M ② ⑦

• pour guider l'outil le long du tracé souhaité
• pour une coupe rectiligne de ou une coupe d'angle de, utiliser l'indicateur correspondant ! la partie la plus large de la semelle doit rester sur la partie la plus large de la pièce

! seule l'épaisseur des dents de la lame détermine la largeur de coupe ! effectuer toujours un essai préalable afin de vérifier la ligne de coupe

• Aspiration des poussières
• rer le carter inférieur ou l'opération de coupe
• on peut aussi utiliser un sac à poussière (accessoire SKIL 2610387402)
• Utilisation de l'outil ②

brancher l'outil sur le secteur - toujours tenir fermement la poignée P d'une main et la poignée Q avec l'autre main - poser l'outil avec le devant de la semelle bien à plat sur la piece à travailler

assurez-vous que les dents de la lame n'entrent pas dans la pièce à travailler

• mettre en marche l'outil en appuyant d'abord avec le pouce sur le bouton R (= interrupteur de sécurité qu'on ne peut pas bloquer) et puis en poussant la gachette S ! l'outil devra tourner à la vitesse maximum avant que la lame n'entre dans la pièce à travailler
• Le carter inférieur A s'ouvre automatiquement quand la lame n'entre dans la pierce à travailler (ouvrir le carter inférieur manuellement en utilisant le levier B pour des coupes spéciales comme des coupes plongeantes)
• Ne pas forcer l'outil ; veiller à ce que la pression reste légère et constante.
• une fois la coupe faite, arrêtez l'outil en relâchant la gâchette S ! avant de retirer l'outil de la pièce à travailler, s'assurer que la lame se soit bien stabilisée

Conseils d'utilisation

• Toujours inverser la partie visible pour avoir un minimum d'éclat. Utiliser seulement des lames de scie coupantes et appropriées ⑧
• la qualité de coupe s'améliore avec le nombre de dents
• lames avec denture à mise de carbure coupent 30 fois plus longtemps que des lames ordinaires

Guide parallèle T ② 9

• pour effectuer des coupes de précision le long d'un bord d'une pièce à travailler
• peut être monté de n'importe quel côté de la semelle Réglage du guide parallèle
• desserrer le bouton U
• régler selon la largeur de coupe souhaitation en utilisant l'échelle du guide parallèle (l'indicateur de ligne de coupe M ② ⑦ servant de 0-repère)
• serrer le bouton U

Coupes plongeantes 10

• régler la profondeur de coupe souhaitée
• incliner l'outil vers l'indicateur de la ligne de coupe et l'aligner avec le tracé
• ouvrir le carter inférieur A avec le levier B
• juste avant que la lame ne pénètre dans la pièce à travailler, enclencher l'interrupteur et pénétrer progressivement en prenant pour appui l'avant de la semelle
• déplacer l'outil progressivement vers l'avant et vers le bas, dès que le couteau diviseur est en contact avec la pièce à travailler
• lorsque la semelle est en contact avec la pièce, relacher le levier B

Ne jamais tirer l'outil vers l'arrière

Coupe de larges panneaux 11

• placer le panneau sur des cales soit au sol, sur un établi ou une table. régler la profondeur de coupe pour éviter de couper le support de travail.
• dans le cas où le guide parallèle ne permettrait pas de régler la largeur de coupe, fixer une règle à la pièce à travailler pour servir de guide et utiliser le côté droit de la semelle contre ce guide
• Pour des suggestions complémentaires voir www.skileurope.com

Garantie / environnement

Garder always youe outil et le cable propres (spécialement les aérations) ! Débrancher la fiche avant le nettoyage - Toujours nettoyer la lame de scie après toute utilisation (tout particulièrement dans le cas d'utilisation de résine) - Ce produit SKIL est garanti conformément aux dispositions légales/nationales ; tout dommage d'à l'usure normale, à une surcharge ou à une mauvaise utilisation de l'outil, sera exclu de la garantie - En cas de problème, vous devez returner l'outil non démontré au vendeur ou à la station-service SKIL la plus proche, en joignant la preuve d'achat (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com) - Débarrasser-vous de l'outil en triant outil, accessoires et emballage en vue du recyclage propice à l'environnement (les éléments plastiques sont étiquetés en vue du recyclage catégorisé)
