AFICIO MP 161F - Imprimante multifonction RICOH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multifonction (impression, copie, numérisation, fax)
Technologie d'impression	Laser monochrome
Vitesse d'impression	Jusqu'à 16 pages par minute
Résolution d'impression	600 x 600 dpi
Capacité de papier	250 feuilles (bac principal), 1 feuille (bac multifonction)
Formats de papier pris en charge	A4, A5, A6, B5, enveloppes
Fonctions principales	Impression recto verso, numérisation couleur, fax
Connectivité	USB 2.0, réseau Ethernet, Wi-Fi (en option)
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	400 x 360 x 300 mm
Poids	Environ 18 kg
Niveau sonore	48 dB (en fonctionnement), 30 dB (en veille)
Entretien et nettoyage	Nettoyage régulier des rouleaux et de l'intérieur, remplacement des toners
Pièces détachées et réparabilité	Disponibilité de toners, tambours et pièces de maintenance
Normes de sécurité	Conforme aux normes CE, RoHS
Garantie	1 an (extension possible)
Informations générales	Idéal pour les petits bureaux et les utilisateurs à domicile

FOIRE AUX QUESTIONS - AFICIO MP 161F RICOH

Comment résoudre un problème de bourrage papier sur la RICOH AFICIO MP 161F ?

Vérifiez que le papier est correctement chargé dans le bac. Assurez-vous que le papier est de bonne qualité et qu'il n'est pas froissé ou humide. Ouvrez le panneau supérieur et retirez délicatement le papier coincé en suivant les instructions de l'utilisateur.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée à une prise de courant fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si l'imprimante ne s'allume toujours pas, essayez de la brancher sur une autre prise.

Comment remplacer la cartouche de toner ?

Ouvrez le couvercle avant de l'imprimante. Retirez la cartouche de toner usagée en la tirant vers vous. Déballez la nouvelle cartouche et insérez-la dans le compartiment en appuyant fermement jusqu'à ce qu'elle s'enclenche. Refermez le couvercle.

Que faire si l'imprimante affiche un message d'erreur ?

Notez le code d'erreur affiché. Consultez le manuel de l'utilisateur pour des solutions spécifiques correspondant à ce code. Vous pouvez également essayer de redémarrer l'imprimante pour voir si le problème persiste.

Comment effectuer un nettoyage des têtes d'impression ?

Accédez au menu d'entretien de l'imprimante via le panneau de contrôle. Sélectionnez l'option de nettoyage des têtes d'impression et suivez les instructions à l'écran. Cela peut prendre quelques minutes.

Pourquoi l'imprimante imprime-t-elle des pages blanches ?

Cela peut être dû à une cartouche de toner vide ou mal installée. Vérifiez le niveau de toner et remplacez-la si nécessaire. Assurez-vous également que les paramètres d'impression sont corrects et que le papier est chargé.

Comment connecter l'imprimante à un réseau sans fil ?

Accédez au menu des paramètres réseau sur le panneau de contrôle de l'imprimante. Sélectionnez l'option pour configurer le Wi-Fi, choisissez votre réseau et entrez le mot de passe si nécessaire. Suivez les instructions à l'écran pour finaliser la connexion.

Quel type de papier est recommandé pour la RICOH AFICIO MP 161F ?

Il est recommandé d'utiliser du papier de 80 g/m² pour les impressions standards. Pour les travaux plus lourd, vous pouvez utiliser du papier jusqu'à 220 g/m², mais assurez-vous de ne pas dépasser les spécifications de l'imprimante.

MODE D'EMPLOI AFICIO MP 161F RICOH

Spitzentechnologie und Qualität

Professioneller Support

Partnerschaftliche Zusammenarbeit

Produktdatenblatt Umwelt / Sicherheit

Modelle: Aficio MP 161F

Gültig nur für in Deutschland in Verkehr gebrachte Systeme

Ausgabe 25.09.2007

1 Allgemein
Hauptfunktion in der Grundausstattung
Aficio MP 161F	☒ Kopieren ☐ Drucken ☒ Faxen ☐ Scannen
Art:	☒ Nur Schwarzweiß	☐ Schwarzweiß und Farbe
Kopier-/Druckgeschwindigkeit (DIN A4 Seiten/ Minute)	16 Schwarzweiß
2 Sicherheit
Konformitätserklärung	Das Gerät trägt das CE-Zeichen
Elektromagnetische Verträglichkeit:	Das Gerät entspricht den Anforderungen der EMV-Richtlinie 89/336/EEC
Niederspannungsrichtlinie:	Das Gerät entspricht den Anforderungen der Niederspannungsrichtlinie 73/23/EEC
3 Umweltzeichen
RAL UZ 122 (Blauer Engel)	Die Anforderungen des Umweltzeichens Blauer Engel (RAL UZ 122) wurden mit dem von RICOH gelieferten und empfohlenen Verbrauchsmaterial (Toner) geprüft und erfüllt.Informationen zum Blauen Engel erhalten Sie auch über die Adresse:http://www.blauer-engel.de
Energy Star Imaging Products	Das Gerät erfüllt die Anforderungen des Energy Star 2007
4 Verwendung und Kennzeichnung von Materialien
Papier	Das Gerät ist zur Verarbeitung von Recyclingpapier geeignet, das der EN 12281:2002 entspricht. Wir empfehlen den Einsatz des Gerätes im Duplexbetrieb (doppelseitiges Kopieren/ Drucken)
Toner/ Tinte/ Gel	☒ Toner ☐ Gel ☐ TinteHandelsbezeichnung des Moduls: Toner Typ 1270D
Hinweis zur Handhabung: Die Tonerbehälter nicht mit Gewalt öffnen, bei Austausch beachten Sie bitte die Hinweise in der Bedienungsanleitung. In Folge unsachgemäßer Handhabung eventuell austretenden Toner nicht einatmen, Hautkontakt vermeiden. Sollte Toner dennoch auf die Haut gelangen, betroffene Hautstellen mit reichlich kaltem Wasser und Seife abwaschen. Verwahren Sie Toner (alt oder neu) außerhalb der Reichweite von Kindern!
Ames-Test Toner/ Tinte/ Gel	Negativ
Photoleitertrommel	Organischer Photoleiter (OPC)
Batterien	Lithium-Ionen Batterie, enthalten kein Blei, Cadmium oder Quecksilber
Flammschutzmittel	In Gehäuseteilen und anderen Kunststoffteilen über 25 g werden keine halogenierten Flammschutzmittel eingesetzt, insbesondere nicht:Polybromierte Biphenyle (PBB),Polybromierte Biphenylether (PBDE) undTetrabrombisphenol A (TBBPA).
Kennzeichnung Kunststoffe	Alle Kunststoffteile >25g sind gemäß ISO 12269 gekennzeichnet.
Anforderungen gemäß ElektroG (WEEE und RoHS)	Das Gerät erfüllt die Anforderungen der RoHS Richtlinie (gültig seit Juli 2006) bzw. des ElektroG vollständig.
5 Gewährleistung und Ersatzteile
Die Gewährleistung für die Geräte entspricht den gesetzlichen Regelungen, soweit diese bindend sind. Von allen RICOH Vertriebspartnern und Niederlassungen werden All-In Serviceverträge angeboten, die über die gesetzliche Gewährleistung hinausgehen. Bitte wenden Sie sich an Ihre RICOH Niederlassung bzw. an den nächsten Vertriebspartner.Verbrauchsmaterialien und lebensnotwendige Ersatzteile sind min. 5 Jahre nach Vertrieb des letzten Gerätes dieser Serie erhältlich.
6 Reinigung und Wartung
Reinigungs-, Wartungs- und Entsorgungstätigkeiten dürfen nur von sachkundigem Personal durchgeführt werden.

System: Aficio MP 161F

Ausgabe: 25.09.2007

Seite: 3 von 4

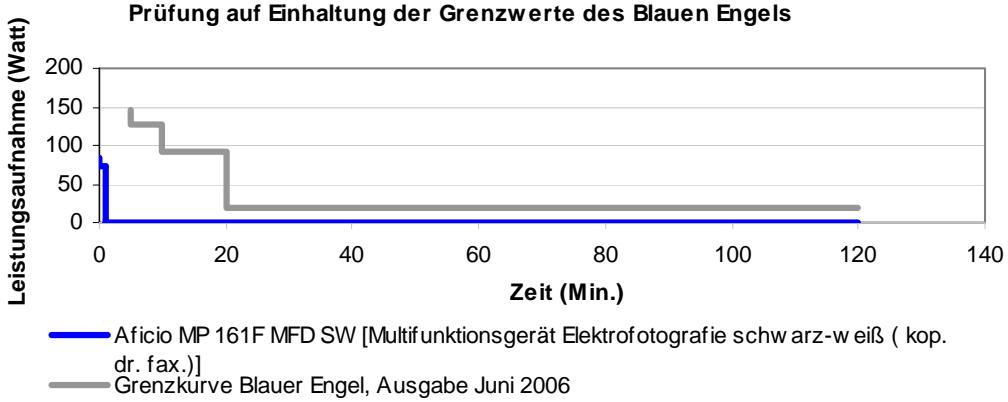

7 Leistungsaufnahme	Ermittelt nach RAL UZ 122 (Ausgabe Juni 2006) und Energy Star im Auslieferungszustand
Betriebszustand	Aktivierungszeit1) in Minuten (Werkseinstellung)	Rückkehrzeit2)(s)	Leistungsaufnahme (Watt)
Maximale Leistungsaufnahme			900
Kopieren/ Drucken im Dauerbetrieb bei 16 Seiten/ Minute			360
Bereitschaft	0	0	72,7
Ruhemodus	1 (oder Betätigung des Betriebsschalters)	9,9	3,2
Aus (roter Hauptschalter in Standby-Position)	Aktivierung durch roten Hauptschalter		0,09
1) Aktivierungszeit : Die Zeit, die nach dem Ende des Druckvorganges vergeht, bis das Gerät in einen Leerlaufzustand übergeht..2) Rückkehrzeit: Die Zeit, die das Gerät benötigt, um von einem Energiesparzustand in Druckbereitschaft überzugehen.
Dieses Produkt ist so voreingestellt und ausgelegt, dass Sie Stromkosten sparen. Das System senkt automatisch den Energieverbrauch, wenn es für einen gewissen Zeitraum (Vorgabe: 1 Minute) nicht verwendet wird. Dieser Modus heißt Ruhemodus. Der Zustand in diesem Modus entspricht dem Zustand bei ausgeschaltetem Betriebsschalter.Die Aktivierungszeiten für den Ruhemodus können vom Anwender im Bereich 1 - 240 min verändert werden.Werden die Aktivierungszeiten allerdings erhöht, führt dies zu einem höheren Energieverbrauch und damit zu höheren Stromkosten. Es wird daher empfohlen, die voreingestellten Aktivierungszeiten nicht zu verändern.Befindet sich der rote Hauptschalter in Standby-Position, sind die optionalen Standheizungen eingeschaltet. Eine vollständige Trennung vom Stromnetz erfolgt durch Ziehen des Netzsteckers.
TEC (Typical Electricity Consumption) ermittelt nach Energy Star 2007			727 kWh/Woche
Hinweis zum TEC (Typical Electricity Consumption): Mit der TEC-Methode wird das Ziel verfolgt, die Energieeffizienz von Hardcopygeräten (Kopierer, Drucker, Multifunktionssysteme) zu ermitteln und vergleichbar zu machen. Die Methode ermittelt den Energieverbrauch eines Produktes über eine festgelegte Zeitspanne unter standardisierten Betriebsbedingungen. Das Schlüsselkriterium des TEC Ansatzes für Hardcopygeräte ist der typische wöchentliche Energieverbrauch in Kilowattstunden (kWh/Woche). Detaillierte Informationen zum Testverfahren sind über die Internetseite des ENERGY STARS abrufbar: www.energystar.gov/products, “ENERGY STAR Qualified Imaging Equipment Typical Electricity Consumption Test Procedure”.
8 Geräuschemissionen ermittelt gemäß ISO 7779 und RAL UZ 122
8.1 Ermittelt gemäß RAL UZ 122 auf Basis der ISO 7779 in der lautesten Betriebsweise
Betriebsweise	☒ Kopieren (Scannen/ Drucken)		☐ Drucken	☐ Faxen
Garantieter Schallleistungspegel (LWAd in dB(A)) SW gemäß RAL UZ 122, Ausgabe Jun 2006	63,5
Empfehlung nach RAL UZ 122, Blauer Engel: Geräte mit einem LWad > 63 dB (A) sind nicht zum Einsatz in Räumen geeignet, in denen überwiegend geistige Tätigkeiten verrichtet werden. Diese Geräte sollten auf Grund der Geräuschemissionen in separaten Räumen aufgestellt werden.

System: Aficio MP 161F

Ausgabe: 25.09.2007

Seite: 4 von 4

8.2 Geräuschemissionen ermittelt gemäß ISO 7779 in Verbindung mit ISO 9296
	Bereitschaft	Betrieb
Schallleistungspegel (LWA in dB(A))	39	61
Schalldruckpegel Bedienerposition(LpA in dB(A))	28,7	52,6
Schalldruckpegel Bystander Position (LpA in dB(A))	25,7	48,7

9 Stoffliche Emissionen, ermittelt gemäß RAL UZ 122, Ausgabe Jun. 2006
9.1 Schwarzdruck
Bezeichnung	Emissionsrate (mg/h)*
	Druckphase		Bereitschaftsphase
	Messwert	Anforderung UZ	Messwert	Anforderung UZ
Ozon	< NG	1,5	-	-
Staub	0,33	4,0	-	-
Styrol	< NG	1,0	-	-
Benzol	< 0,05	< 0,05	-	-
TVOC (rechnerisch, incl. nicht identifizierter Substanzen)	0,50	10	0,05	1
NG = NachweisgrenzeEmpfehlung nach RAL UZ 122, Blauer Engel: Neue elektronische Geräte geben generell flüchtige Stoffe in die Raumluft ab. Daher sollte insbesondere in den ersten Tagen nach Aufstellung des Gerätes für ausreichenden Luftwechsel in den Aufstellungsräumen und ggf. am Arbeitsplatz gesorgt werden.

10 Entsorgung
Leerer Tonerbehälter	☒ Tonerflasche (Verkaufsverpackung): Rücknahme über das Duale System Deutschland (DSD, „Grüner Punkt“).☐ Einheit: Rücknahme über das RICOH Sammelsystem
Gefüllte Tonerbehälter	Gefüllte Abfalltonerbehälter sollen nicht mit dem Haus- und Gewerbemüll entsorgt werden. Sie können bei jeder RICOH Niederlassung und bei jedem RICOH Vertragspartner abgegeben werden.
Resttoner	☒ fällt nicht an.☐ Rücknahme über das RICOH Sammelsystem
Batterien	☒ GRS-System – Bundesweites Rücknahmesystem für gebrauchte Batterien (Grüne Sammelbehälter). Batterien nicht mit dem Hausmüll entsorgen.☐ Es wird keine Batterie verwendet.
Photoleitereinheiten und Ersatzteile	☒ Rücknahme über das RICOH Sammelsystem
Geräte	Ausgediente Geräte werden zurückgenommen und umweltgerecht wieder aufgearbeitet oder - wenn dies nicht mehr möglich ist - verwertet.Informationen über Annahmestellen für gebrauchte RICOH-Produkte in Deutschland erhalten Sie über den Fachhandel oder über die RICOH-Webseite.
Informationen zum RICOH Sammelsystem finden Sie im Internet auf der Homepage der RICOH Deutschland GmbH unter dem Menüpunkt „Umwelt“:http://www.ricoh.de

11 Sonstiges

Sämtliche Angaben in diesem Datenblatt stützen sich auf den heutigen Stand unserer Kenntnisse. Sie stellen keine Zusicherung von Eigenschaften des beschriebenen Produktes im Sinne der gesetzlichen Gewährleistungsvorschriften dar.
