Produkttyp	Multifunktionsdrucker (Kopie, Druck, Fax) Schwarzweiß
Druck-/Kopiergeschwindigkeit	16 Seiten pro Minute (A4, Schwarzweiß)
Druckauflösung	600 x 600 dpi (Standard-Schätzung)
Unterstütztes Papierformat	A4, A3 (Schätzung), gängige Formate
Papierkassette Kapazität	250 Blatt (Standard-Schätzung)
Tonertyp	Toner Typ 1270D
Monatliches Druckvolumen	Ca. 5.000 Seiten (Schätzung)
Stromversorgung	220-240 V, 50/60 Hz
Stromverbrauch (max)	900 W
Stromverbrauch (Standby)	72,7 W
Stromverbrauch (Ruhezustand)	3,2 W
TEC (typischer wöchentlicher Verbrauch)	727 kWh/Woche
Geräuschpegel (Betrieb)	61 dB(A) (Schallleistungspegel)
Geräuschpegel (Standby)	39 dB(A)
Stoffemissionen	Entspricht dem Blauen Engel (geringe Ozon-, Staubemissionen usw.)
Umweltzertifikate	Blauer Engel (RAL UZ 122), Energy Star 2007, CE
Wartung und Reinigung	Nur für qualifiziertes Personal; Tonerbehälter nicht gewaltsam öffnen
Ersatzteile und Reparierbarkeit	Ersatzteile mindestens 5 Jahre nach Produktionsende verfügbar; Demontage durch qualifiziertes Personal
Gewicht	Ca. 15 kg (Schätzung)
Abmessungen (B×T×H)	Ca. 400 × 400 × 400 mm (Schätzung)

Häufig gestellte Fragen - AFICIO MP 161F RICOH

Wie ersetze ich den Toner beim Ricoh Aficio MP 161F?

Öffnen Sie die Frontabdeckung, entfernen Sie den alten Toner durch Ziehen, packen Sie den neuen Toner vom Typ 1270D aus, setzen Sie ihn ein, bis er einrastet, und schließen Sie die Abdeckung.

Was tun bei Papierstau?

Öffnen Sie die vordere und hintere Abdeckung sowie die Papierkassette. Entfernen Sie vorsichtig das gestaute Papier entlang des Zufuhrwegs. Reißen Sie das Papier nicht. Schließen Sie alle Abdeckungen.

Wie konfiguriere ich das Netzwerk für den Druck?

Verbinden Sie den Drucker über Ethernet mit dem Netzwerk. Rufen Sie das Einstellungsmenü auf dem Bildschirm auf, wählen Sie 'Netzwerkeinstellungen', geben Sie eine statische IP-Adresse ein oder aktivieren Sie DHCP.

Wie mache ich einen beidseitigen Kopie?

Legen Sie das Original auf das Glas oder in den Dokumenteneinzug. Wählen Sie auf dem Bildschirm 'Duplex' und dann 'Beidseitig'. Das Gerät führt die Kopie automatisch aus.

Wie lange hält die Trommel?

Die Bildtrommel hat eine Lebensdauer von ca. 30.000 Seiten. Sie muss von einem autorisierten Techniker ausgetauscht werden.

Wie reinige ich das Äußere des Druckers?

Verwenden Sie ein weiches, leicht feuchtes Tuch (Wasser). Keine Lösungsmittel oder Scheuermittel verwenden. Ziehen Sie vor der Reinigung den Netzstecker.

Was bedeutet die Fehlermeldung 'Toner leer'?

Der Tonerstand ist zu niedrig. Ersetzen Sie den Toner durch einen neuen vom Typ Toner 1270D. Die Meldung verschwindet nach der Installation.

Wie kann ich Energie mit diesem Gerät sparen?

Das Gerät wechselt nach 1 Minute Inaktivität in den Standby-Modus (einstellbar). Verwenden Sie den 'Energiesparmodus', um den Verbrauch auf 3,2 W zu reduzieren.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf einem Etikett auf der Rückseite oder Unterseite des Geräts. Sie beginnt in der Regel mit 'MP161F'.

Wie setze ich die Werkseinstellungen zurück?

Schalten Sie das Gerät aus, halten Sie die Taste 'Stop' oder 'Reset' (je nach Modell) gedrückt, während Sie es wieder einschalten. Folgen Sie den Anweisungen auf dem Bildschirm.

BEDIENUNGSANLEITUNG AFICIO MP 161F RICOH

Spitzentechnologie und Qualität

Partnerschaftliche Zusammenarbeit

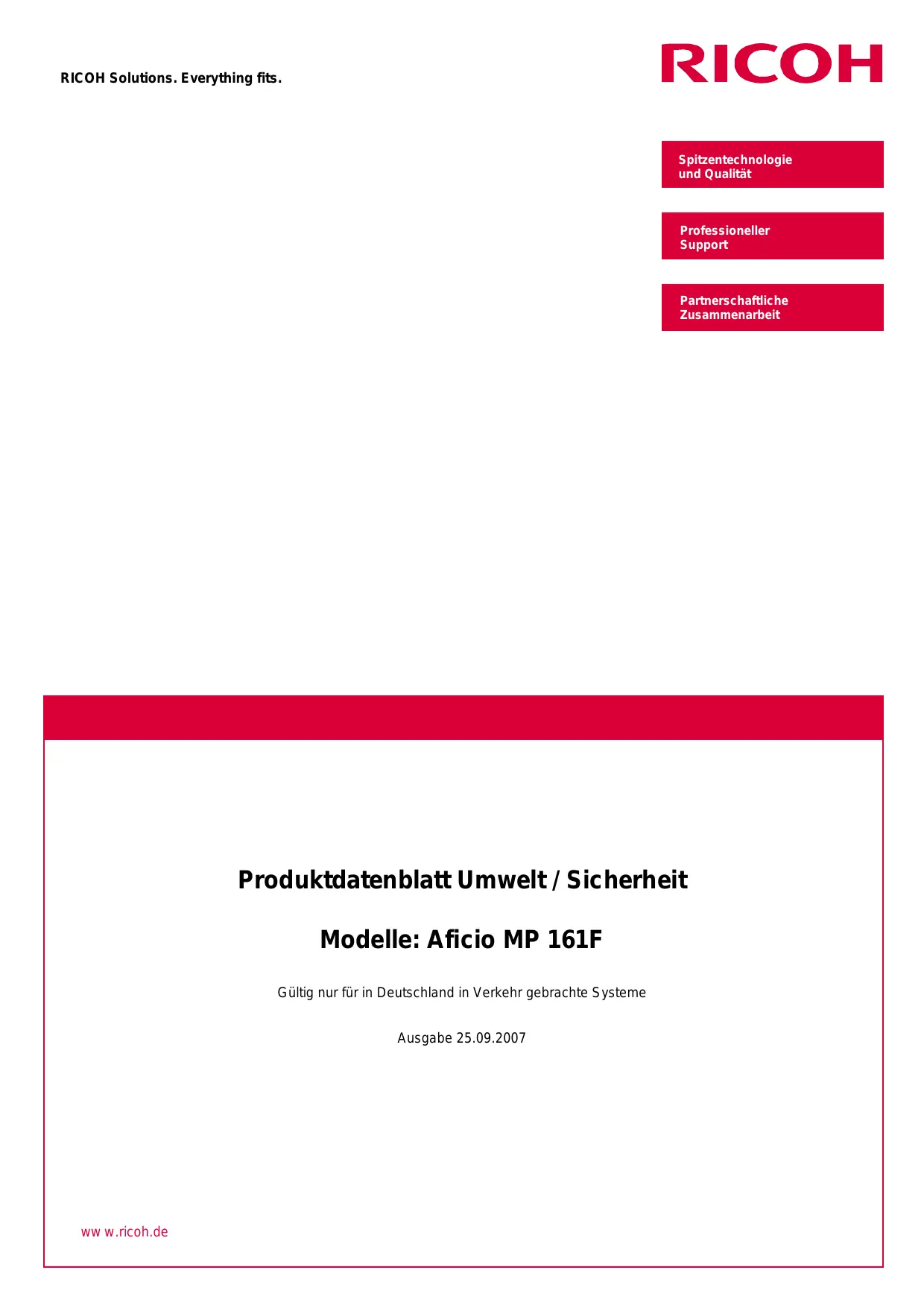

Produktdatenblatt Umwelt / Sicherheit

Modelle: Aficio MP 161F

Gültig nur für in Deutschland in Verkehr gebrachte Systeme

Ausgabe 25.09.2007

1 Allgemein
Hauptfunktion in der Grundausstattung
Aficio MP 161F	☒ Kopieren ☐ Drucken ☒ Faxen ☐ Scannen
Art:	☒ Nur Schwarzweiß	☐ Schwarzweiß und Farbe
Kopier-/Druckgeschwindigkeit (DIN A4 Seiten/ Minute)	16 Schwarzweiß
2 Sicherheit
Konformitätserklärung	Das Gerät trägt das CE-Zeichen
Elektromagnetische Verträglichkeit:	Das Gerät entspricht den Anforderungen der EMV-Richtlinie 89/336/EEC
Niederspannungsrichtlinie:	Das Gerät entspricht den Anforderungen der Niederspannungsrichtlinie 73/23/EEC
3 Umweltzeichen
RAL UZ 122 (Blauer Engel)	Die Anforderungen des Umweltzeichens Blauer Engel (RAL UZ 122) wurden mit dem von RICOH gelieferten und empfohlenen Verbrauchsmaterial (Toner) geprüft und erfüllt.Informationen zum Blauen Engel erhalten Sie auch über die Adresse:http://www.blauer-engel.de
Energy Star Imaging Products	Das Gerät erfüllt die Anforderungen des Energy Star 2007
4 Verwendung und Kennzeichnung von Materialien
Papier	Das Gerät ist zur Verarbeitung von Recyclingpapier geeignet, das der EN 12281:2002 entspricht. Wir empfehlen den Einsatz des Gerätes im Duplexbetrieb (doppelseitiges Kopieren/ Drucken)
Toner/ Tinte/ Gel	☒ Toner ☐ Gel ☐ TinteHandelsbezeichnung des Moduls: Toner Typ 1270D
Hinweis zur Handhabung: Die Tonerbehälter nicht mit Gewalt öffnen, bei Austausch beachten Sie bitte die Hinweise in der Bedienungsanleitung. In Folge unsachgemäßer Handhabung eventuell austretenden Toner nicht einatmen, Hautkontakt vermeiden. Sollte Toner dennoch auf die Haut gelangen, betroffene Hautstellen mit reichlich kaltem Wasser und Seife abwaschen. Verwahren Sie Toner (alt oder neu) außerhalb der Reichweite von Kindern!
Ames-Test Toner/ Tinte/ Gel	Negativ
Photoleitertrommel	Organischer Photoleiter (OPC)
Batterien	Lithium-Ionen Batterie, enthalten kein Blei, Cadmium oder Quecksilber
Flammschutzmittel	In Gehäuseteilen und anderen Kunststoffteilen über 25 g werden keine halogenierten Flammschutzmittel eingesetzt, insbesondere nicht:Polybromierte Biphenyle (PBB),Polybromierte Biphenylether (PBDE) undTetrabrombisphenol A (TBBPA).
Kennzeichnung Kunststoffe	Alle Kunststoffteile >25g sind gemäß ISO 12269 gekennzeichnet.
Anforderungen gemäß ElektroG (WEEE und RoHS)	Das Gerät erfüllt die Anforderungen der RoHS Richtlinie (gültig seit Juli 2006) bzw. des ElektroG vollständig.
5 Gewährleistung und Ersatzteile
Die Gewährleistung für die Geräte entspricht den gesetzlichen Regelungen, soweit diese bindend sind. Von allen RICOH Vertriebspartnern und Niederlassungen werden All-In Serviceverträge angeboten, die über die gesetzliche Gewährleistung hinausgehen. Bitte wenden Sie sich an Ihre RICOH Niederlassung bzw. an den nächsten Vertriebspartner.Verbrauchsmaterialien und lebensnotwendige Ersatzteile sind min. 5 Jahre nach Vertrieb des letzten Gerätes dieser Serie erhältlich.
6 Reinigung und Wartung
Reinigungs-, Wartungs- und Entsorgungstätigkeiten dürfen nur von sachkundigem Personal durchgeführt werden.

System: Aficio MP 161F

Ausgabe: 25.09.2007

Seite: 3 von 4

7 Leistungsaufnahme	Ermittelt nach RAL UZ 122 (Ausgabe Juni 2006) und Energy Star im Auslieferungszustand
Betriebszustand	Aktivierungszeit1) in Minuten (Werkseinstellung)	Rückkehrzeit2)(s)	Leistungsaufnahme (Watt)
Maximale Leistungsaufnahme			900
Kopieren/ Drucken im Dauerbetrieb bei 16 Seiten/ Minute			360
Bereitschaft	0	0	72,7
Ruhemodus	1 (oder Betätigung des Betriebsschalters)	9,9	3,2
Aus (roter Hauptschalter in Standby-Position)	Aktivierung durch roten Hauptschalter		0,09
1) Aktivierungszeit : Die Zeit, die nach dem Ende des Druckvorganges vergeht, bis das Gerät in einen Leerlaufzustand übergeht..2) Rückkehrzeit: Die Zeit, die das Gerät benötigt, um von einem Energiesparzustand in Druckbereitschaft überzugehen.
Dieses Produkt ist so voreingestellt und ausgelegt, dass Sie Stromkosten sparen. Das System senkt automatisch den Energieverbrauch, wenn es für einen gewissen Zeitraum (Vorgabe: 1 Minute) nicht verwendet wird. Dieser Modus heißt Ruhemodus. Der Zustand in diesem Modus entspricht dem Zustand bei ausgeschaltetem Betriebsschalter.Die Aktivierungszeiten für den Ruhemodus können vom Anwender im Bereich 1 - 240 min verändert werden.Werden die Aktivierungszeiten allerdings erhöht, führt dies zu einem höheren Energieverbrauch und damit zu höheren Stromkosten. Es wird daher empfohlen, die voreingestellten Aktivierungszeiten nicht zu verändern.Befindet sich der rote Hauptschalter in Standby-Position, sind die optionalen Standheizungen eingeschaltet. Eine vollständige Trennung vom Stromnetz erfolgt durch Ziehen des Netzsteckers.
TEC (Typical Electricity Consumption) ermittelt nach Energy Star 2007			727 kWh/Woche
Hinweis zum TEC (Typical Electricity Consumption): Mit der TEC-Methode wird das Ziel verfolgt, die Energieeffizienz von Hardcopygeräten (Kopierer, Drucker, Multifunktionssysteme) zu ermitteln und vergleichbar zu machen. Die Methode ermittelt den Energieverbrauch eines Produktes über eine festgelegte Zeitspanne unter standardisierten Betriebsbedingungen. Das Schlüsselkriterium des TEC Ansatzes für Hardcopygeräte ist der typische wöchentliche Energieverbrauch in Kilowattstunden (kWh/Woche). Detaillierte Informationen zum Testverfahren sind über die Internetseite des ENERGY STARS abrufbar: www.energystar.gov/products, “ENERGY STAR Qualified Imaging Equipment Typical Electricity Consumption Test Procedure”.
8 Geräuschemissionen ermittelt gemäß ISO 7779 und RAL UZ 122
8.1 Ermittelt gemäß RAL UZ 122 auf Basis der ISO 7779 in der lautesten Betriebsweise
Betriebsweise	☒ Kopieren (Scannen/ Drucken)		☐ Drucken	☐ Faxen
Garantieter Schallleistungspegel (LWAd in dB(A)) SW gemäß RAL UZ 122, Ausgabe Jun 2006	63,5
Empfehlung nach RAL UZ 122, Blauer Engel: Geräte mit einem LWad > 63 dB (A) sind nicht zum Einsatz in Räumen geeignet, in denen überwiegend geistige Tätigkeiten verrichtet werden. Diese Geräte sollten auf Grund der Geräuschemissionen in separaten Räumen aufgestellt werden.

System: Aficio MP 161F

Ausgabe: 25.09.2007

Seite: 4 von 4

8.2 Geräuschemissionen ermittelt gemäß ISO 7779 in Verbindung mit ISO 9296
	Bereitschaft	Betrieb
Schallleistungspegel (LWA in dB(A))	39	61
Schalldruckpegel Bedienerposition(LpA in dB(A))	28,7	52,6
Schalldruckpegel Bystander Position (LpA in dB(A))	25,7	48,7

9 Stoffliche Emissionen, ermittelt gemäß RAL UZ 122, Ausgabe Jun. 2006
9.1 Schwarzdruck
Bezeichnung	Emissionsrate (mg/h)*
	Druckphase		Bereitschaftsphase
	Messwert	Anforderung UZ	Messwert	Anforderung UZ
Ozon	< NG	1,5	-	-
Staub	0,33	4,0	-	-
Styrol	< NG	1,0	-	-
Benzol	< 0,05	< 0,05	-	-
TVOC (rechnerisch, incl. nicht identifizierter Substanzen)	0,50	10	0,05	1
NG = NachweisgrenzeEmpfehlung nach RAL UZ 122, Blauer Engel: Neue elektronische Geräte geben generell flüchtige Stoffe in die Raumluft ab. Daher sollte insbesondere in den ersten Tagen nach Aufstellung des Gerätes für ausreichenden Luftwechsel in den Aufstellungsräumen und ggf. am Arbeitsplatz gesorgt werden.

10 Entsorgung
Leerer Tonerbehälter	☒ Tonerflasche (Verkaufsverpackung): Rücknahme über das Duale System Deutschland (DSD, „Grüner Punkt“).☐ Einheit: Rücknahme über das RICOH Sammelsystem
Gefüllte Tonerbehälter	Gefüllte Abfalltonerbehälter sollen nicht mit dem Haus- und Gewerbemüll entsorgt werden. Sie können bei jeder RICOH Niederlassung und bei jedem RICOH Vertragspartner abgegeben werden.
Resttoner	☒ fällt nicht an.☐ Rücknahme über das RICOH Sammelsystem
Batterien	☒ GRS-System – Bundesweites Rücknahmesystem für gebrauchte Batterien (Grüne Sammelbehälter). Batterien nicht mit dem Hausmüll entsorgen.☐ Es wird keine Batterie verwendet.
Photoleitereinheiten und Ersatzteile	☒ Rücknahme über das RICOH Sammelsystem
Geräte	Ausgediente Geräte werden zurückgenommen und umweltgerecht wieder aufgearbeitet oder - wenn dies nicht mehr möglich ist - verwertet.Informationen über Annahmestellen für gebrauchte RICOH-Produkte in Deutschland erhalten Sie über den Fachhandel oder über die RICOH-Webseite.
Informationen zum RICOH Sammelsystem finden Sie im Internet auf der Homepage der RICOH Deutschland GmbH unter dem Menüpunkt „Umwelt“:http://www.ricoh.de

11 Sonstiges

Sämtliche Angaben in diesem Datenblatt stützen sich auf den heutigen Stand unserer Kenntnisse. Sie stellen keine Zusicherung von Eigenschaften des beschriebenen Produktes im Sinne der gesetzlichen Gewährleistungsvorschriften dar.
