Marque	ALCATEL-LUCENT
Modèle	546
Catégorie	Modem/Routeur ADSL
Type de produit	Passerelle ADSL multi-utilisateur
Alimentation	Adaptateur secteur 15 VAC fourni
Connectivité filaire	1 port Ethernet 10/100Base-T (ou commutateur 4 ports selon version), 1 port USB (selon version), 1 port DSL
Normes ADSL supportées	ADSL, ADSL2, RE-ADSL, ADSL2+
Fonctions réseau	NAT/NAPT, serveur DHCP, client PPP intégré (PPPoA/PPPoE), routage IP, DNS
Interface de gestion	Interface Web (http://10.0.0.138), assistant d'installation
Protocoles supportés	TCP/IP, PPPoA, PPPoE, UPnP
Sécurité	Mot de passe système, pare-feu intégré, filtrage NAT
Systèmes d'exploitation compatibles	Windows 98/ME/2000/XP, Mac OS X, Linux, Unix
Voyants LED	Power, Ethernet, USB (selon modèle), DSL, Internet
Bouton de réinitialisation	Oui (encastré, panneau arrière)
Température de fonctionnement	Non spécifiée (estimation : 0 à 40 °C)

FOIRE AUX QUESTIONS - 546 ALCATEL-LUCENT

Comment configurer le modem Alcatel-Lucent 546 ?

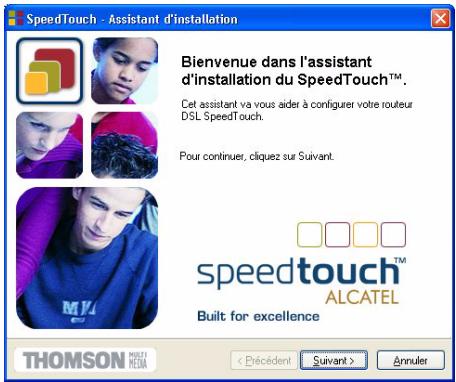

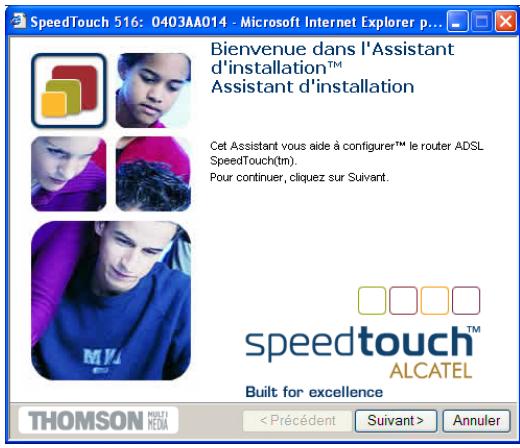

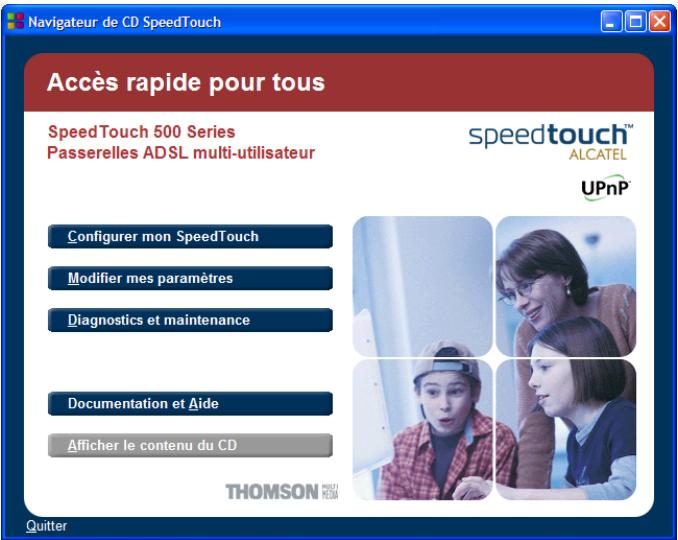

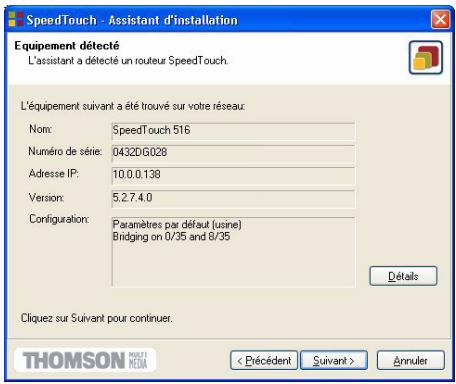

Insérez le CD-ROM d'installation ou accédez à l'interface Web à l'adresse http://10.0.0.138. Suivez l'assistant d'installation aisée ou l'assistant SpeedTouch. Vous aurez besoin des informations de votre fournisseur d'accès Internet (nom d'utilisateur, mot de passe).

Que faire si le voyant DSL clignote en vert ?

Le voyant DSL clignotant indique que le modem est en attente de synchronisation avec la ligne ADSL. Vérifiez que le câble DSL est correctement connecté, que le service ADSL est activé sur votre ligne et que vous utilisez la version appropriée du modem (ADSL/POTS ou ADSL/ISDN).

Comment réinitialiser le modem aux paramètres d'usine ?

Assurez-vous que le modem est sous tension. À l'aide d'un crayon, maintenez enfoncé le bouton de réinitialisation encastré (panneau arrière) pendant environ 7 secondes. Relâchez-le ; le modem redémarre et les paramètres par défaut sont restaurés.

Puis-je utiliser une connexion USB avec ce modem ?

Oui, selon le modèle. Le port USB est disponible sur certaines versions. Vous devez installer les pilotes USB à partir du CD-ROM. La connexion USB est prise en charge sous Windows 98/ME/2000/XP. Branchez le câble USB bleu fourni et suivez l'assistant d'installation.

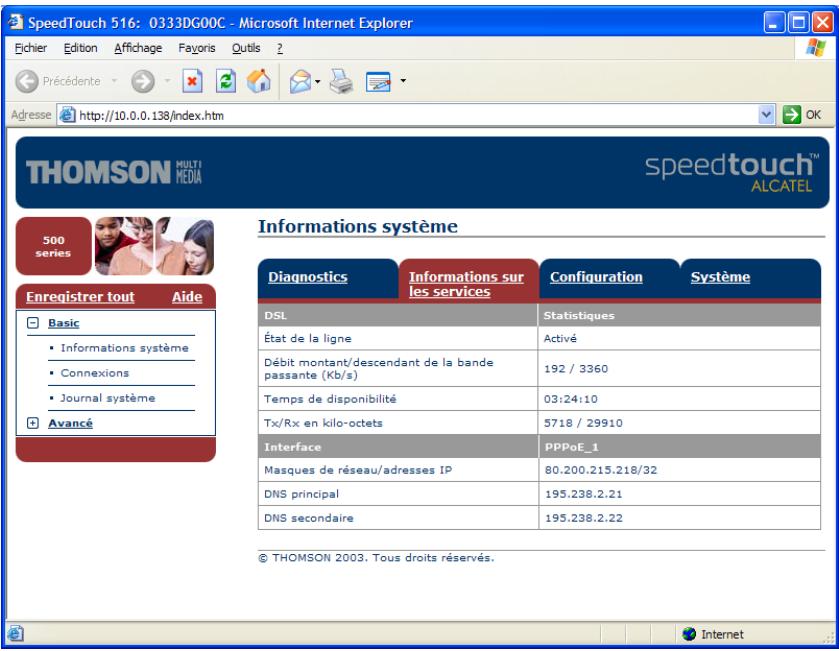

Comment accéder à l'interface Web du modem ?

Ouvrez un navigateur et entrez l'adresse IP par défaut http://10.0.0.138. Votre ordinateur doit être sur le même sous-réseau (par exemple 10.0.0.x). Si un mot de passe système a été défini, vous devrez le saisir.

Que faire si le modem n'est pas détecté par UPnP sous Windows XP ?

Vérifiez que les composants UPnP et Client de contrôle et découverte de passerelle Internet sont installés dans Windows. Assurez-vous que l'UPnP n'est pas désactivé dans la page NAPT de l'interface Web du modem (Rubriques avancées > NAPT).

Comment établir une connexion Internet via le client PPP intégré ?

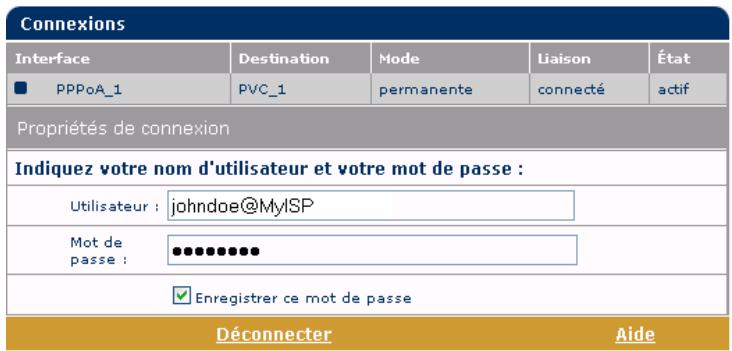

Depuis l'interface Web, allez dans Rubriques de base > Connexions. Sélectionnez votre connexion, saisissez votre nom d'utilisateur et mot de passe, puis cliquez sur Se connecter. Vous pouvez aussi utiliser l'icône Passerelle Internet sous Windows XP.

Ce modem supporte-t-il ADSL2+ ?

Oui, le SpeedTouch 546 prend en charge les normes ADSL2, RE-ADSL et ADSL2+, offrant des débits descendants jusqu'à 20 Mb/s.

Comment sauvegarder la configuration du modem ?

Dans l'interface Web, allez dans Rubriques avancées > Système. Cliquez sur Sauvegarder et enregistrez le fichier de configuration sur votre ordinateur. Pour restaurer, utilisez le bouton Parcourir et téléchargez le fichier.

Le voyant Ethernet ne s'allume pas. Que faire ?

Vérifiez que le câble Ethernet est bien connecté, qu'il n'est pas endommagé et que le port Ethernet de l'ordinateur est configuré en négociation automatique. Si vous utilisez un concentrateur, assurez-vous qu'il est sous tension.

MODE D'EMPLOI 546 ALCATEL-LUCENT

Passerelles ADSL multi-utilisateur

Guide d'installation et de l'utilisateur

SpeedTouch™

516/536/546

510_v 5 / 530_v 5

Guide d'installation et de l'utilisateur R5.2.7

Copyright

©1999 2004 THOMSON. Tous droits réservés.

La distribution et la copie de ce document, ainsi que l'utilisation et la communication de son contenu, sont interdits sans autorisation écrite de THOMSON. Le contenu duprésent document est destiné à un usage purement informatif. Il peut être modifiés sans avis préalable et ne doit pas être considéré comme un engagement de la part de THOMSON. THOMSON décline toute responsabilité quant aux erreurs ou inexactitudes que pourrait containir leprésent document.

Les marques commerciales suivantes sont mentionnées dans leprésent document :

SpeedTouchTM est une marque de THOMSON.
Microsoft, MS-DOS, Windows, Windows NT et Internet Explorer sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
UNIX est une marque déposée de UNIX System Laboratories, Incorporated.
Apple et Mac OS sont des marques déposées de Apple Computer, Incorporated, enregistré aux États Unis et dans d'autres pays.
Adobe, le logo Adobe, Acrobat et Acrobat Reader sont des marques commerciales ou des marques déposées de Adobe Systems, Incorporated aux Etats-Unis et/ou dans d'autres pays.
Netscape et Netscape Navigator sont des marques déposées de Netscape Communications Corporation.
Ethernet est une marque de Xerox Corporation.
"Wi-Fi" et le logo Wi-Fi sont des marques déposées de Wi-Fi Alliance. "Wi-Fi CERTIFIED", "Wi-Fi ZONE", "Wi-Fi Alliance", leurs logos et "Wi-Fi Protected Access" sont des marques déposées de Wi-Fi Alliance.

D'autres produits peuvent etre des marques commerciales ou des marques deposes de leurs fabricants respectifs.

Informations sur le document

État: v1.0 (octobre 2004)

Référence: E-DOC-CTC-20040907-0002

Titre abrégé: Guide d'installation et de l'utilisateur ST516/536/546/510v5/s530v5 R5.2.7 (fr)

Table des matières

1 Installation du SpeedTouchTM 7

1.1 Prise de contact avec le SpeedTouchTM 8
1.2 Configuration du SpeedTouchTM 11
1.2.1 Configuration de la connexion Ethernet locale 13
1.2.2 Configuration de la connexion USB pour Microsoft Windows 14
1.3 Paramétrage de la configuration du SpeedTouchTM 17
1.3.1 Paramétrage de la configuration pour les systèmes d'exploitation Microsoft Windows 18
1.3.2 Paramétrage de la configuration du SpeedTouch™ pour les autres systèmes d'exploitation 24

2 Connexion Internet du SpeedTouchTM 27

2.1 Connexions Internet via le client PPP intégré du SpeedTouch™. 28

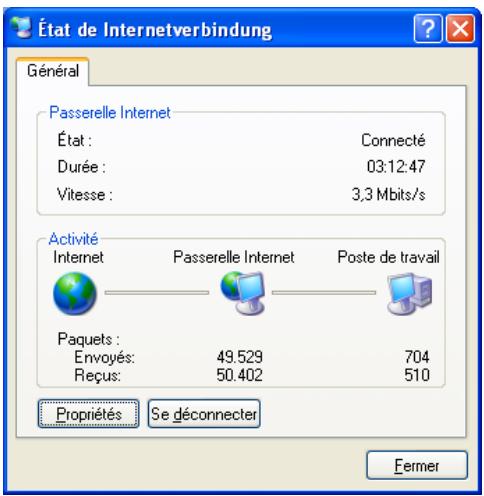

2.1.1 Utilisation de I'agent de contrôle de passerelle Internet de MS Windows XP 29

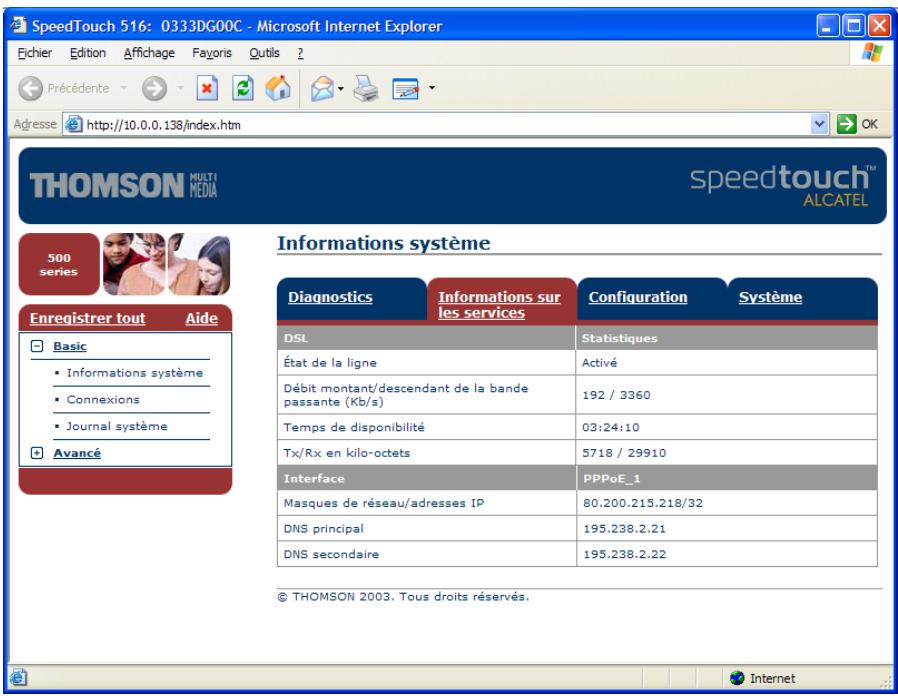

2.1.2 Utilisation des pages Web SpeedTouchTM 31
2.2 Connexion à Internet via un client hôte de commutation PPPoE 33

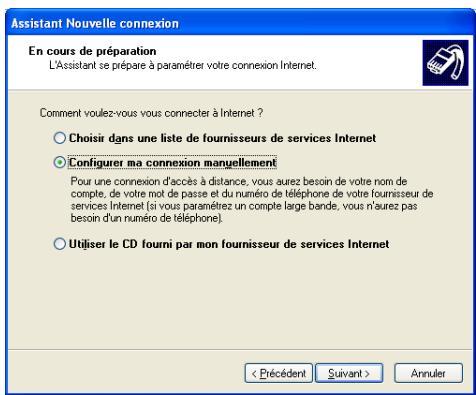

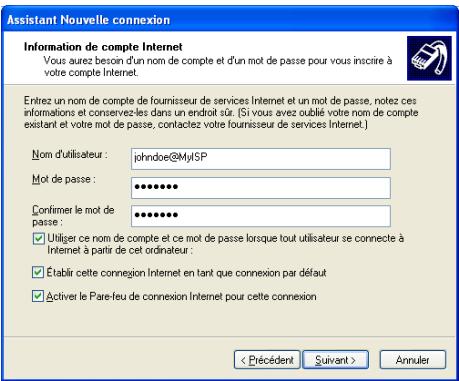

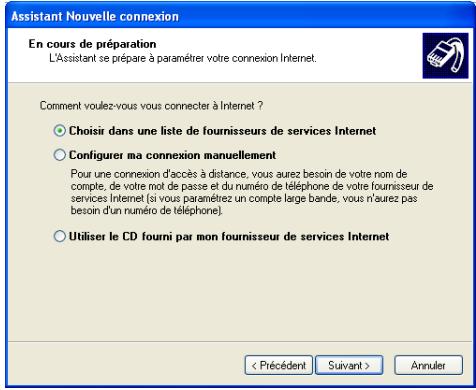

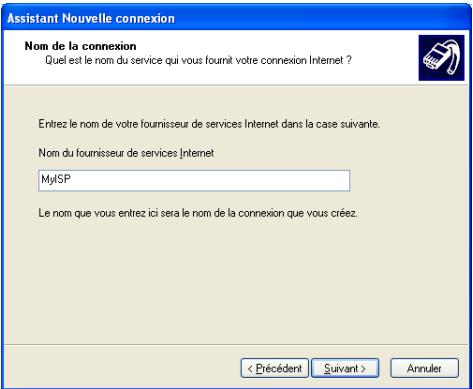

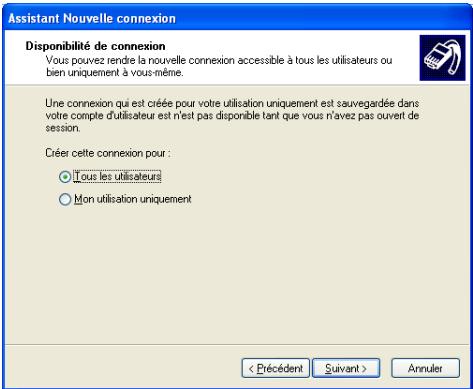

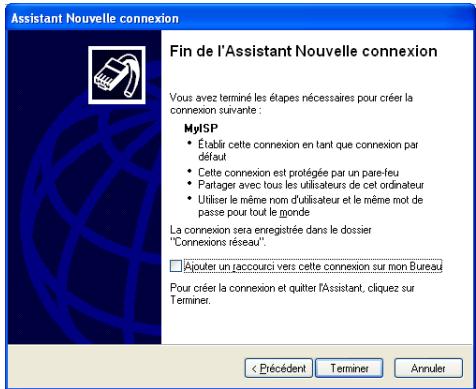

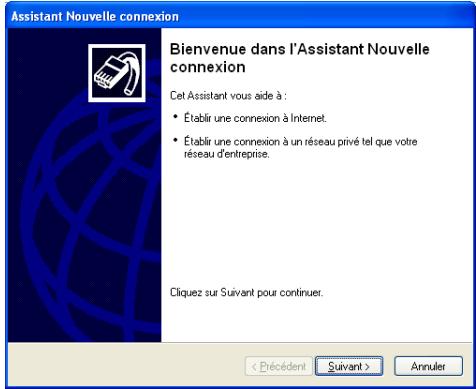

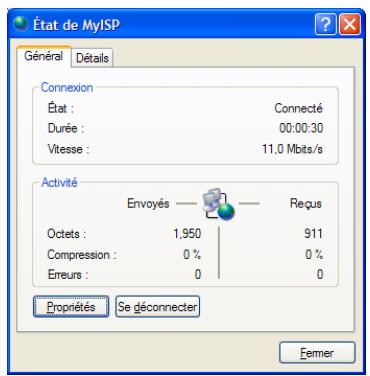

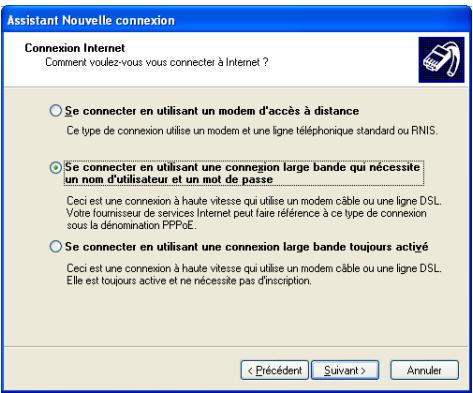

2.2.1 Utilisation d'une connexion large bande MS Windows XP 34

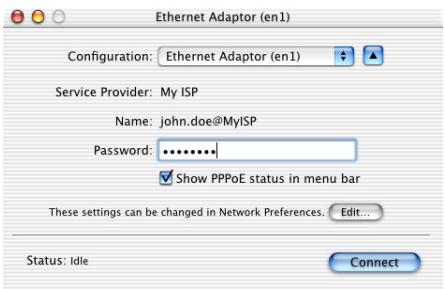

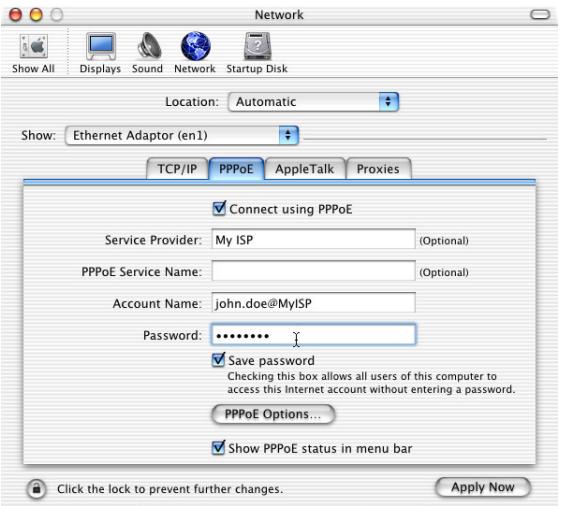

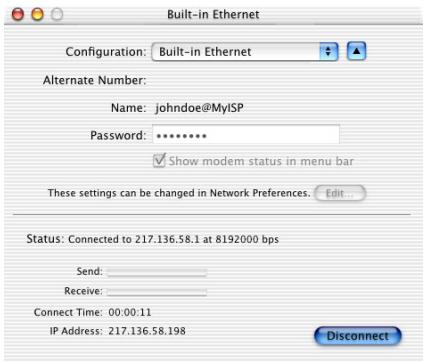

2.2.2 Utilisation du client de commutation PPPoE de Mac OS X. 39

3 Interface Web du SpeedTouchTM 41

3.1 Liens du menu Rubriques de base 45
3.2 Liens du menu Rubriques avancées 48

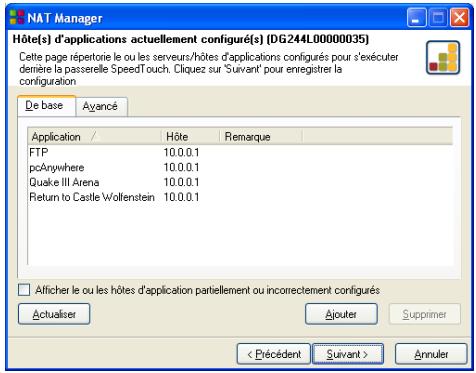

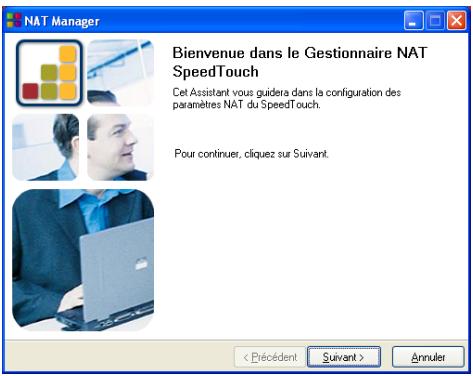

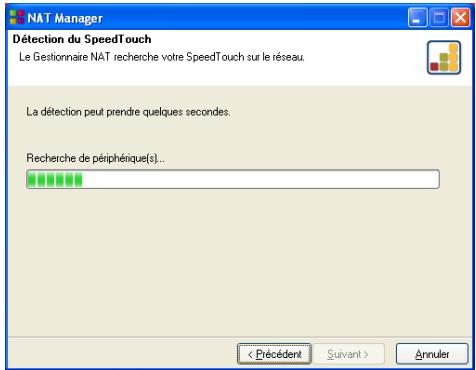

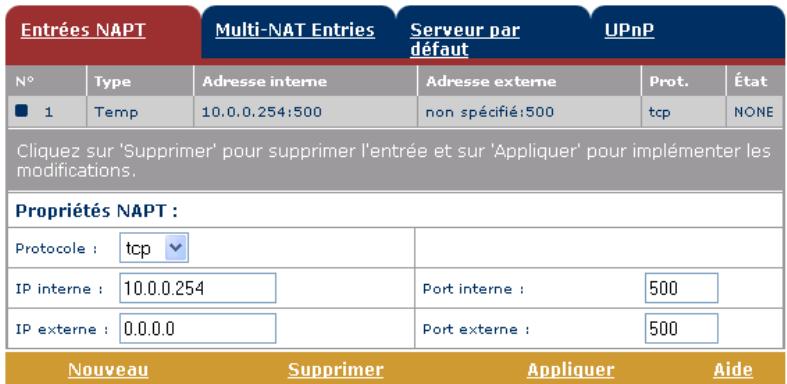

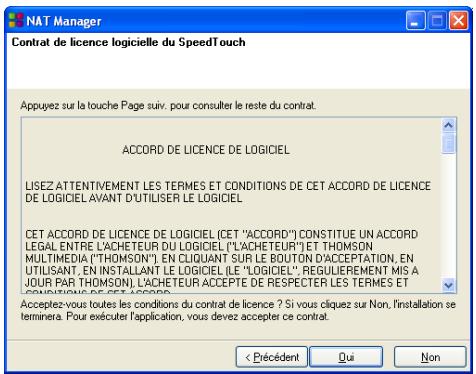

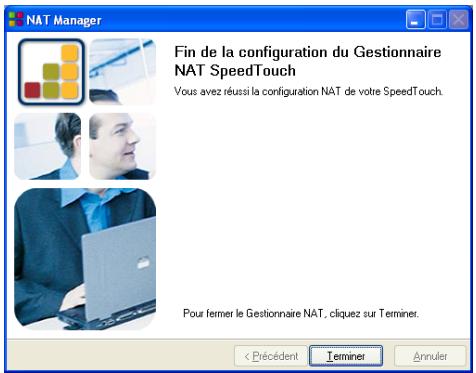

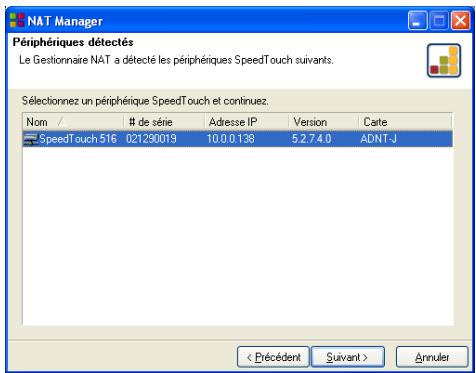

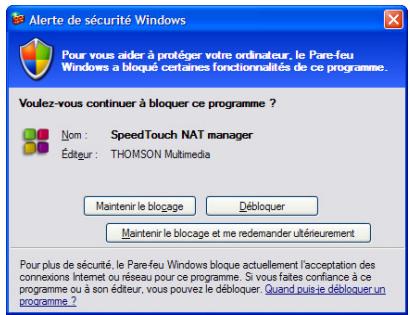

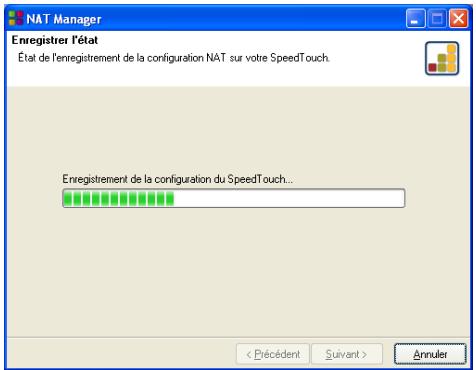

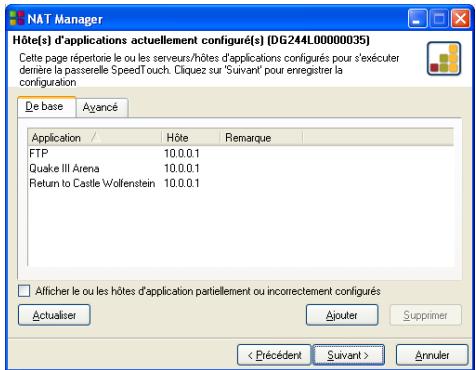

4 Gestionnaire NAT du SpeedTouchTM 59

5 Support 63
5.1 Mise à niveau du logiciel système du SpeedTouch™ 64

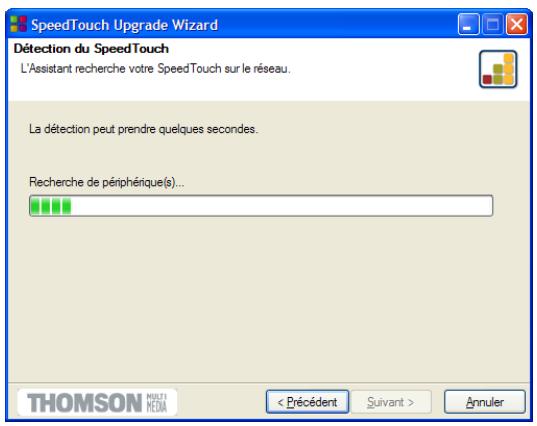

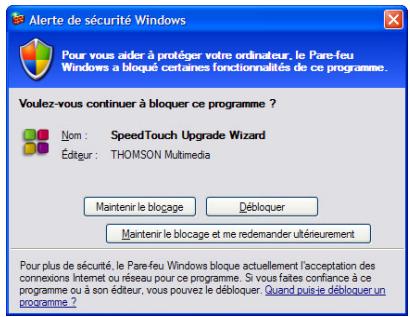

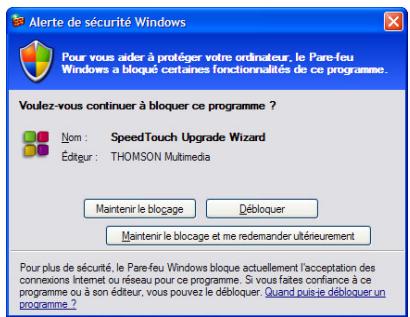

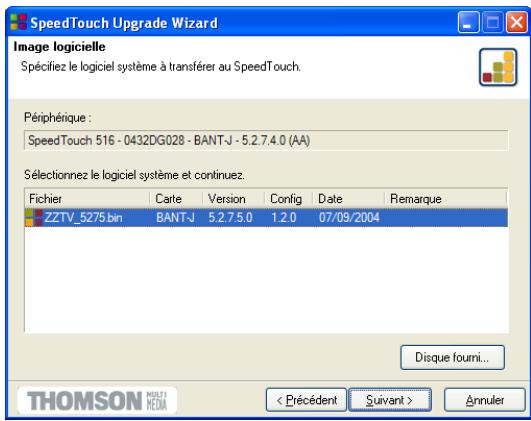

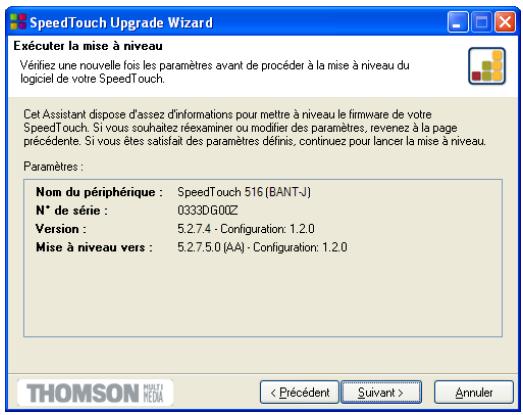

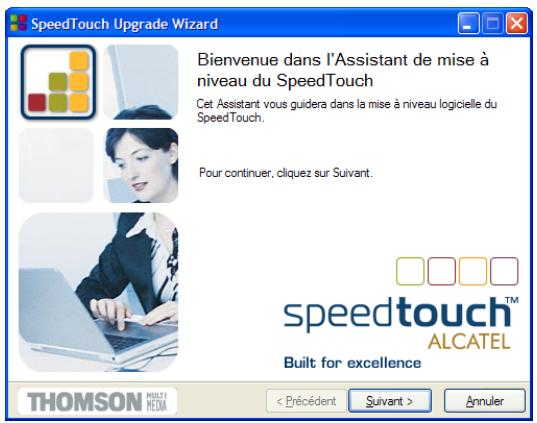

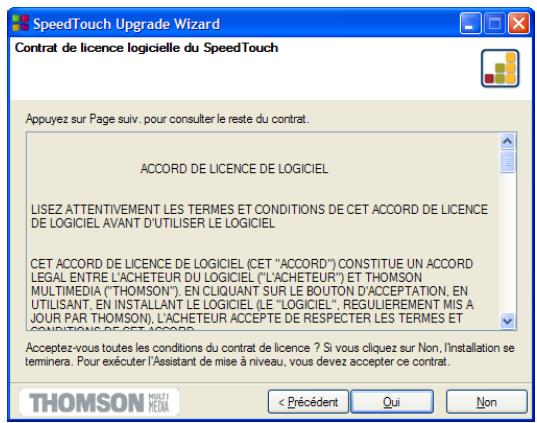

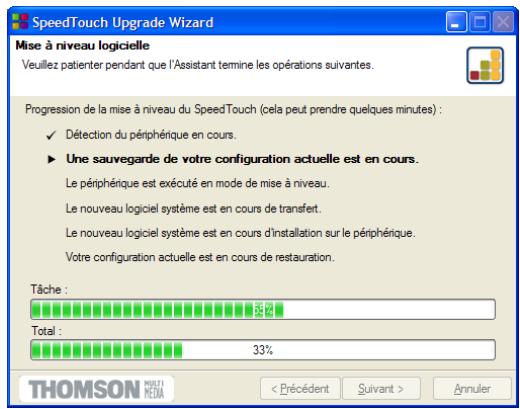

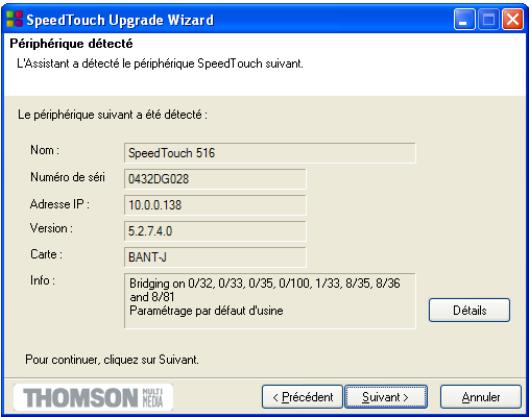

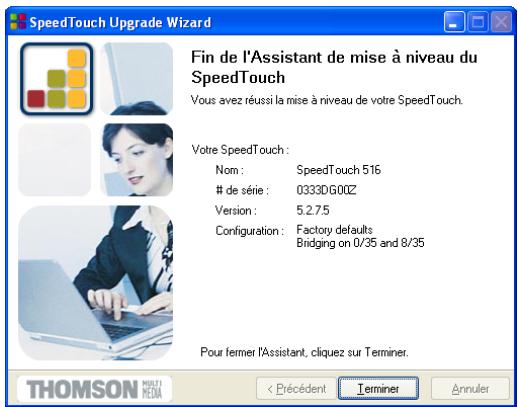

5.1.1 Mise à niveau via l'Assistant de mise à niveau du SpeedTouchTM 65
5.1.2 Gestion manuelle du logiciel système via le serveur BOOTP 72
5.2 Configuration par défaut du SpeedTouchTM 74

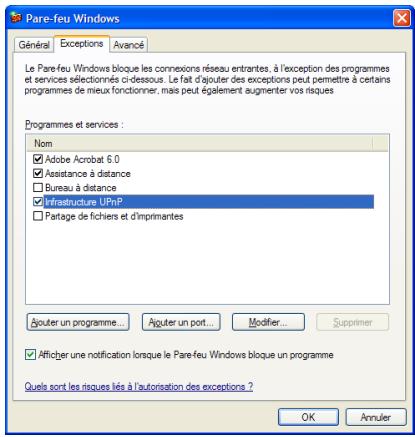

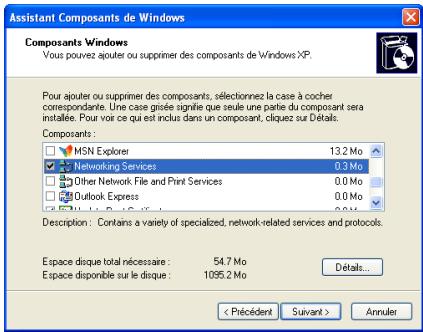

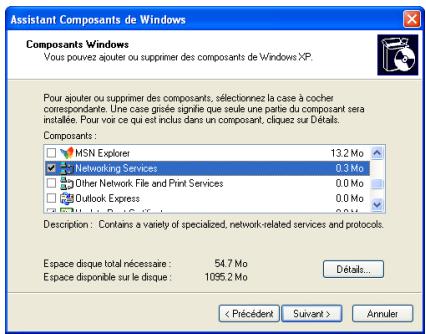

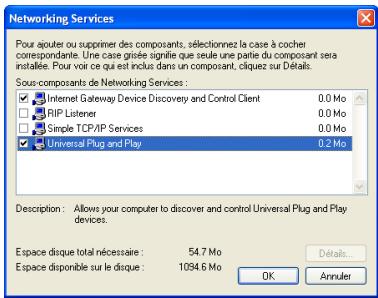

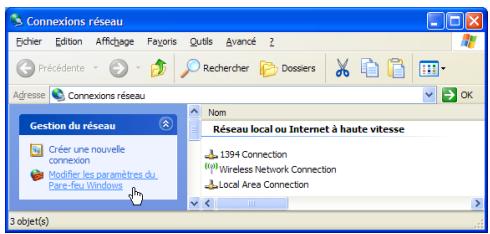

5.3 UPnP™ sur les systèmes Windows XP 75
5.4 Dépannage 78

À propos duprésent Guide d'installation et de l'utilisateur

Contenu duprésent guide d'installation et de l'utilisateur

Leprésent guide de l'utilisateur vous aide à vous familiariser avec la passerelle ADSL multi-utilisateur SpeedTouch™ et à vous connecterrapidement à Internet.

Symboles utilisés

Une remarque fournit des informations complémentaires sur un sujet.

Un conseil propose une autre méthode ou un autre raccourci pour effectuer une action.

Un avertissement vous avertit d'eventuels problèmes ou de précautions spécifiques à prendre.

Terminologie

En règle générale, leprésent Guide d'installation et de l'utilisateur employé simplement SpeedTouch™ pour faire reférence aux SpeedTouch™516, SpeedTouch™536, SpeedTouch™546, SpeedTouch™510v5 et au SpeedTouch™530v5.

Mises à jour de la documentation et du logiciel

THOMSON développement sans cette de nouvelles solutions, mais s'engage également à améliorer la qualité de ses produits existants.

Pour plus d'informations sur les dernières innovations technologiques de THOMSON, ainsi que les mises à niveau de logiciels et de la documentation, rendez-vous à l'adresse :

www.speedtouch.com

1 Installation du SpeedTouch™

Introduction	Merci d'avoir acheté la passerelle ADSL multi-utilisateur SpeedTouchTM ! Avec la passerelle ADSL (Asymmetric Digital Subscriber Line) multi-utilisateur SpeedTouchTM , vous allez découvert une nouvelle façon de surfer sur Internet.
Consignes de sécurité	Avant de connecter le SpeedTouchTM, veuillez dire le Guide d'installation rapide — Instructions de sécurité.
UPnP™	Ce SpeedTouchTM est un produit certifié UPnP™. Cette fonctionnalité permet à votre ordinateur de détecter et de contrôler les périphériques UPnP™ sur le réseau. Si vous utilisez Microsoft Windows XP, il est vivement recommendé d'ajouter le composant logiciel UPnP™ à votre système. Pour plus d'informations, consultez l'aide de MS Windows XP et la section « 5.3 UPnP™ sur les systèmes Windows XP », page 75.

1.1 Prise de contact avec le SpeedTouch™

Présentation du SpeedTouch™

Avant de continuer, veuillez lore le Guide d'installation rapide du SpeedTouch™. Vous y trouvrez des informations importantes sur le contenu de la boîte et sur la sécurité en général.

Vérifiez le contenu de votre boîte.

S'il manque des éléments ou si certains éléments ont ete endommages, contactez.
votre revendeur local pour plus d'informations.

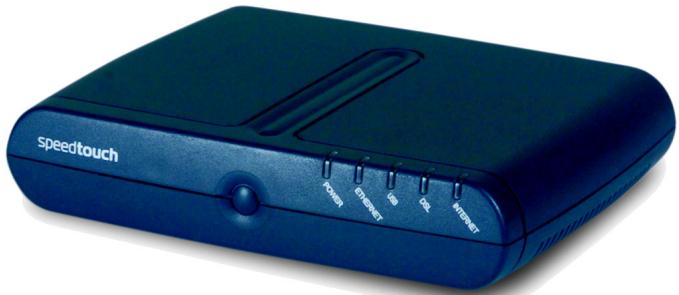

Panneau avant

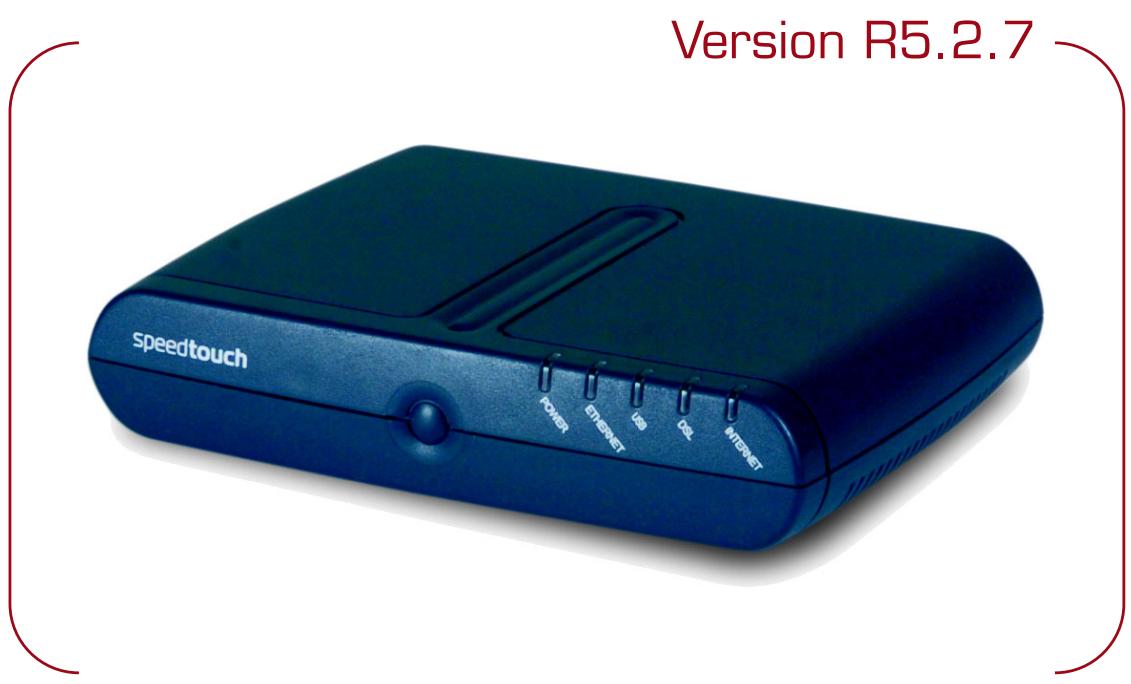

Le SpeedTouch™ estprésenté dans un boîtier de bureau :

Voyants du panneau avant

Le panneau avant du SpeedTouch™ est équipé de cinq voyants indiquant l'état du pérophérique dans le cadre d'un fonctionnement normal :

Voyant			Description
Nom	Couleur	État
Power	Vert	Activé	Appareil sous tension, fonctionnement normal
	Rouge	Activé	Démarriage en attente
	Éteint		Appareil hors tension
Ethernet	Vert	Clignotant	Activité Ethernet
		Activé	Connexion Ethernet, aucune activité
	Éteint		Aucune activité Ethernet, aucune connexion
USB	Vert	Clignotant	Activité USB
		Activé	Aucune activité USB, connexion USB
	Éteint		Aucune activité USB, aucune connexion USB
DSL	Vert	Clignotant	En attente de synchronisation avec la ligne DSL
		Activé	Ligne DSL synchronisée
	Éteint		Pas de ligne DSL
Internet	Vert	Clignotant	Activité Internet
		Activé	Connexion Internet
	Rouge	Activé	Aucune connexion Internet

Levoyant USB est disponible sur les modèles du SpeedTouch™ qui disposent d'une connexion USB.

Panneau arriré du SpeedTouch™

Selon le modele acheté, le SpeedTouch™ est pourvu des éléments suivants :

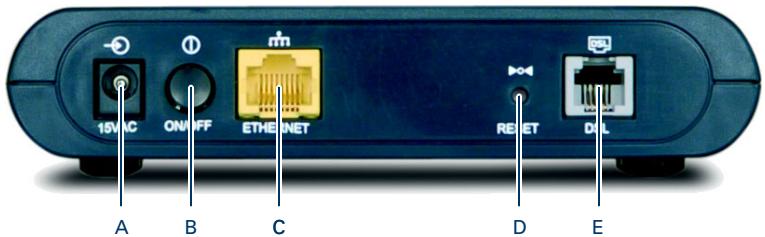

Unseul port Ethernet 10/100Base-T:

A	Arrivée de courant (« 15VAC »)	D	Bouton Réinitialiser encastré
B	Bouton d'alimentation (marche/arrêt)	E	Port pour ligne DSL (indiqué en gris)
C	Port Ethernet 10/100Base T (indiqué en jaune)

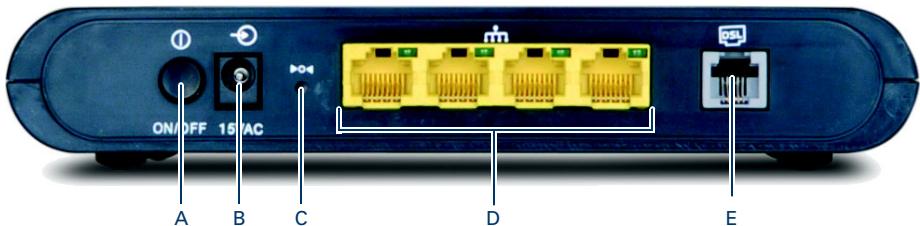

Un commutateur à quatre ports Ethernet 10/100Base-T:

A	Bouton d'alimentation (marche/arrêt)	D	Commutateur Ethernet 10/100Base T (indiqué en jaune)
B	Arrivée de courant (« 15VAC »)	E	Port pour ligne DSL (indiqué en gris)
C	Bouton Réinitialiser encasré

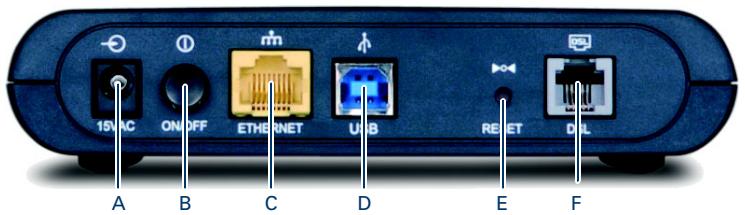

Un seul port Ethernet 10/100Base-T et un port USB :

A	Arrivée de courant (« 15VAC »)	D	Port USB (indiqué en bleu)
B	Bouton d'alimentation (marche/arrêt)	E	Bouton Réinitialiser encasré
C	Port Ethernet 10/100Base T (indiqué en jaune)	F	Port pour ligne DSL (indiqué en gris)

Signification des voyants du port Ethernet

Si vous avez acheté un SpeedTouch™546, chaque port Ethernet situé sur le panneau arrière est associé à unvoyant qui vous renseigne sur l'intégrité (activité) de la connexion :

État duvoyant	Description
Éteint	Aucune connexion sur ce port
Fixe	Liaison Ethernet établie
Clignotant	Les données circulent depuis ou vers ce port.

1.2 Configuration du SpeedTouch™

Modèles de SpeedTouch™

Il existe deux versions ADSL de la passerelle SpeedTouch™ :

La version ADSL/POTS se connectant à une ligne téléphonique analogique classique (POTS).
La version ADSL/ISDN se connectant à une ligne numérique RNIS (ISDN, Integrated Services Digital Network).

Vouss pouvez facilement vérifier votre version en consultant l'étiquette d'identification située sur le dessous de votre SpeedTouch™.

N'utilisez que la version du SpeedTouch™ adaptée au service DSL dont vous disposez. Vérifiez auprès de votre fournisseur d'accès que vous SpeedTouch™ est ajusté au service ADSL requis.

Service ADSL

Le service DSL approprié doit être disponible dans vos locaux :

Le service ADSL doit être activé sur votre ligne téléphonique.
Les services téléphonique et ADSL étant simultanément disponibles sur la même paire torsadée, vous doivent prévoir un répartiteur central ou des filtres distribués pour séparer les signaux ADSL et téléphoniques.

Contactez toujours votre fournisseur de services avant d'installer des répartiteurs ou desfiltres !

Les lignes téléphoniques du réseau public transportent des tensions pouvant entraîner une électrocution. Ne procédez, vous-même, à l'installation du répartiteur ou des filtres que s'ils sont conçus pour une telle installation.

Prise en charge des dernières normes ADSL

Le SpeedTouch™ prend en charge les dernières normes ADSL :

ADSL2
RE-ADSL
ADSL2+

ADSL2

ADSL2 (ITU G.992.3 et G.992.4), successeur de la norme ADSL, apporte de nouvelles caractéristiques et fonctionnalités visant à améliorer les performances et l'interoperabilité, mais offre également la prise en charge de nouvelles applications, services et scénarios de déploiement. Parmi les modifications :

Amélioration du début et de la portée
Adaptation du début
Diagnostics
Mode Veille

RE-ADSL

Le RE-ADSL (G.992.L Reach Extended ADSL) est une extension de la norme G.992.3 ADSL2 qui permet de prolonger de manière significative la portée des lignes.

ADSL2+

L'ADSL2+ (ITU G.992.5) est une extension de la norme ADSL2 qui va encore plus loin en offrant une bande passante optimale et va presque jusqu'à doubler les débits ADSL maximum en canal descendant enatteignant 20 Mb/s.

Connexion de la ligne DSL	Le port DSL gris est indiqué par le symbol DSL. Utilisez le cable DSL fourni pour raccorder le port DSL du SpeedTouchTM à la prise murale ou au filtre distribué de votre téléphone.
Connexion de l'alimentation	Commencez toujours par vérifier si l'adaptateur d'alimentation fourni est conforme aux spécifications locales dans ce domaine. En cas de doute, contactez votre fournisseur de services.L'av里程碑 de courant du SpeedTouchTM est indiquée par le symbol Branchez la prise coaxiale de l'adaptateur sur l'av里程碑 de courant du SpeedTouchTM et branchez le cordon d'alimentation dans une prise.
Mise sous tension du SpeedTouchTM	Une fois toutes les étapes précédentes complies, vous pouvez allumer le SpeedTouchTM avec le bouton d'alimentation situé sur le panneau arrière du SpeedTouchTM.Appuyez sur le bouton pour allumer le SpeedTouchTM.Appuyez à nouveau sur le bouton pour éteindre le SpeedTouchTM.Le SpeedTouchTM est prét à fonctionner des que les procédures de démarrage ont été effectues, que le test automatique au démarriage (POST, Power On Self Test) a été réalisé et que levoyant Power sur le panneau avant est allumé en vert et en continu.Pour résoudre les problèmes de démarrage, reportez-vous à la section « 5.4 Dépannage», page 78.
Configuration du réseau local	Selon la version du SpeedTouchTM utilisée, plusieurs solutions sont possibles pour connecter votre (vos) ordinateur(s) et le périphérique: Connexion EthernetPour plus d'informations, reportez-vous à la sous-section « 1.2.1 Configuration de la connexion Ethernet locale», page 13.Si vous avez achetié un SpeedTouchTM536/530v5 et que vous n'utilissez pas la connexion USB, voirlez à placer le capuchon de protection sur le port USB du SpeedTouchTM536/530v5.Connexion USBSeuls les systèmes d'exploitation MS Windows 98/98DE/ME et MS Windows 2000/XP prenant en charge le mode de connexion USB. Avant de pouvoir connecter votre ordinateur au SpeedTouchTM via le port USB, vous nevez installer les pilotes USB.Pour plus d'informations, reportez-vous aux sous-sections « 1.2.2 Configuration de la connexion USB pour Microsoft Windows», page 14.Si vous utilisez un SpeedTouchTM doté d'un port USB, vous pouvez exploiter simultanément les deux solutions de mise en réseau local afin de constituer un seul réseau local.
Configuration de la connexion Internet	Pour poursuivre la configuration du SpeedTouchTM en vue d'une connexion à Internet, reportez-vous à la section « 1.3 Paramétrage de la configuration du SpeedTouchTM», page 17.

1.2.1 Configuration de la connexion Ethernet locale

Réseau local

La connectivité Ethernet nécessite au minimum :

un ordinateur deja équipé d'une carte réseau Ethernet,
un concentrateur ou un répartiteur, le cas échéant, ainsi que les câbles de connexion nécessaires.

Cables Ethernet

Le SpeedTouch™ est fourni avec un cable Ethernet droit RJ45/RJ45 entièrement cable (jaune), désigné, ci-après, sous le nom de cable LAN.

Étant donné que tous les modèles du SpeedTouch™ sont pourvus d'un port Ethernet MDI/MDI-X à détéction automatique, vous pouvez utiliser n'importe quel type de cable LAN entièrement cable pour connecter votre matériel.

Procedure de connexion standard

Utilisez le cable LAN fourni pour raccorder le port Ethernet de votre ordinateur au port (ou à l'un des ports) Ethernet du SpeedTouch™.

Si vous utilisez un SpeedTouch™ équipé d'un seul port Ethernet, un concentrateur ou un répartiteur externe sera nécessaire pour connecter plusieurs ordinateurs.

Le répartiteur SpeedTouch™ vous permet de creator un réseau Ethernet local composé, au maximum, de quatre péripériques, sans utiliser de péripériques réseau supplémentaires.

Si vous avez achetié un SpeedTouch™536/530v5 et que vous n'utilise pas la connexion USB, veillez à placer le capuchon de protection sur le port USB du SpeedTouch™536/530v5.

Vérification de la liaison Ethernet

Les voyants du SpeedTouch™ vous permettent de contrôler votre liaison Ethernet.

Pour plus d'informations, reportez-vous à la section « 1.1 Prise de contact avec le SpeedTouch™ », page 8.

1.2.2 Configuration de la connexion USB pour Microsoft Windows

Systèmes d'exploitation pris en charge

L'installation et l'utilisation de la connexion USB du SpeedTouch™ ne sont possibles que sur les systèmes d'exploitation Microsoft Windows suivants :

MS Windows 98DE
MS Windows Millennium
MS Windows 2000
MS Windows XP

Le CD-ROM d'installation Windows vous sera peut-être demandé pendant l'installation.

Les procédures d'installation peuvent varier légèrement selon le système d'exploitation MS Windows installé :

Configuration système requise

Pour Windows 98DE/ME:

Proesseur Pentium 166 MHz ou compatible
32 megaoctets (Mo) de mémoire vivie

Pour Windows 2000/XP:

Proesseur Pentium II ou compatible
64 Mo de mémoire vivie

30 Mo d'espace libre sur le disque dur

Conditions préalables

Il est fortement conseilé de supprimer toute installation de pilote USB du SpeedTouch™ de votre PC avant d'installer les pilotes USB du CD-ROM de configuration SpeedTouch™ fourni avec votre produit SpeedTouch™.

Assurez-vous que votre PC et le SpeedTouch™ sont sous tension et opérationnels.

Le package SpeedTouch™ contient un cable USB bleu permettant de connecter un ordinateur au SpeedTouch™.

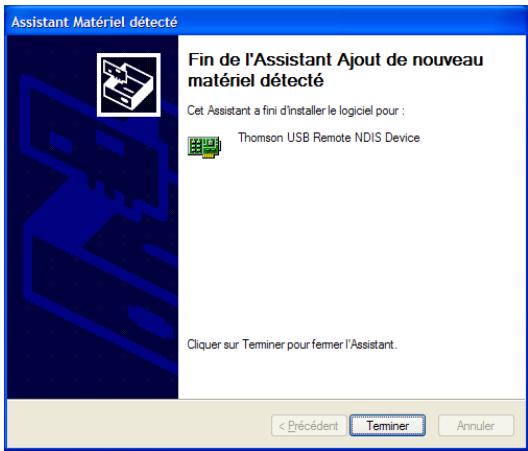

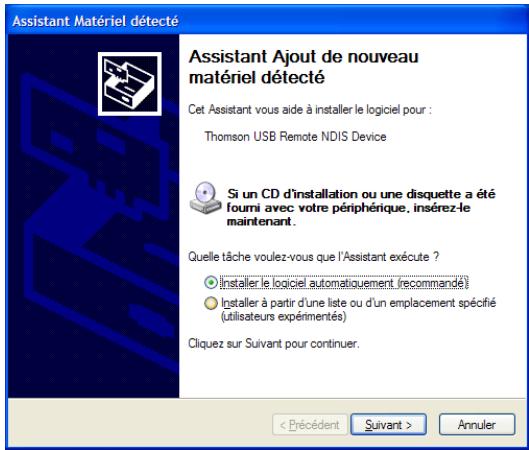

Installation de la connexion USB du SpeedTouch™

L'installation est Plug and Play, ce qui signifie qu'elle n'exige aucun effort particulier de la part de l'utilisateur.

Procedez comme suit :

1 Insérez le cable USB bleu dans le port USB du SpeedTouch™, répérable grâce au logo USB:
2 Insérez l'autre extrémité du cable USB dans l'un des ports USB de votre ordinateur. En règle générale, le même symbole USB est utilisé pour signaler le port USB de l'ordinateur.

Vous pouvez également connecter votre PC au SpeedTouch™ via un concentrateur USB.

3 Windows reconnait automatiquement le périphérique NDIS distant Thomson :

4 L'assistant « Nouveau matériel détecté » apparait : Cet assistant vous guidera pendant toute la procédure d'installation des pilotes USB. Cliquez sur Suivant pour continuer.

L'Assistant Nouveau matériel détecté de Windows peut vous demander votre autorisation pour se connecter à Windows Update afin de rechercher le logiciel. Dans ce cas, Sélectionnez Non, pas pour cette fois et cliquez sur Suivant.

5 La fenêtre suivante vous permet de selectionner des emplacements ou rechercher des pilotes :

Insérez le CD-ROM d'installation du SpeedTouch™, assurez-vous que l'assistant recherche les pilotes sur le CD-ROM, puis cliquez sur Suivant pour continuer.

6 L'Assistant vous informe qu'il a trové des pilotes pour le pérophérique sur le CD-ROM. Cliquez sur Suivant pour continuer.
7 La procédure d'installation se poursuit avec l'installation des pilotes USB.
8 Les fenêtres qui suivent vous permettent de poursuivre la procédure d'installation. Cliquez sur Suivant à chaque fois que le système vous y invite.

9 La fenêtre suivante apparait lorsqu la procédure est terminée :

Cliquez sur Terminer pour achieve la procEDURE d'installation.

10 Notre connexion USB est maintainant installée et prête à l'emploi.

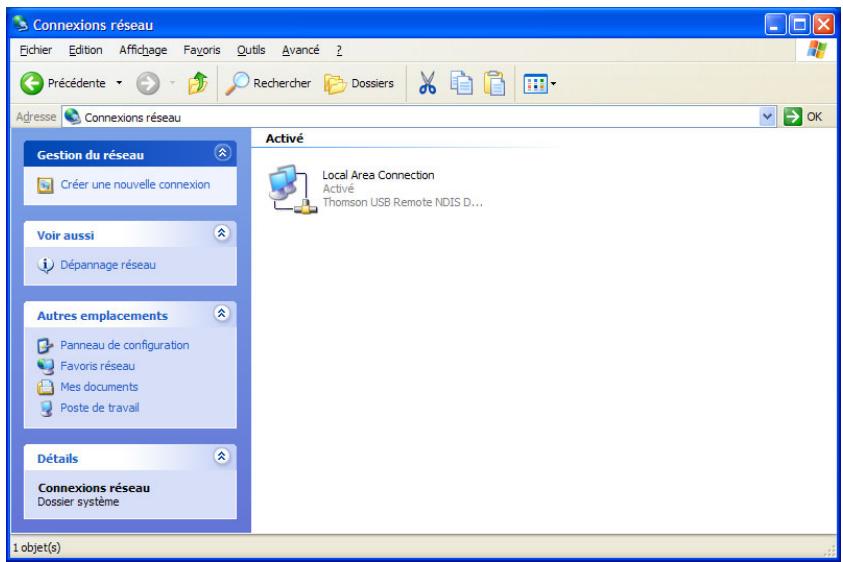

Vérification de la connectivité USB

La connexion USB du SpeedTouch™ est représentée par une interface de réseau local. Il est facile de vérifier cette interface en ouvrant la fenêtre Connexions réseau dans le Panneau de configuration Windows :

Connexion à Internet

Pour poursuivre la configuration du SpeedTouch™ en vue d'une connexion à Internet, reportez-vous à la section « 1.3 Paramétrage de la configuration du SpeedTouch™ », page 17.

1.3 Paramétrage de la configuration du SpeedTouch™

Connexion Internet

Vous devrez peut-etre configurer certains paramétres afin de préparer le SpeedTouch™ pour la connectivité Internet.

Avant de configurer le SpeedTouch™ pour la connexion Internet, assurez-vous que le SpeedTouch™ est préparé tel que décrit à la section « 1.2 Configuration du SpeedTouch™ », page 11.

Souscription requise aupres d'un FAI

Dans la plupart des cas, vous doivent souscrire un compte utilisateur auprès d'un fournisseur d'accès Internet (FAI) pour pouvoir acceder à Internet. Avec ce compte utilisateur, vous receivez :

un nom d'utilisateur (identification pour la connexion),
unmotdepasse.

D'autres informations peuvent vous être demandées en fonction des exigences propres au FAI.

Configuration du SpeedTouch™

Selon le système d'exploitation utilisé sur votre ordinateur, la configuration de votre connexion Internet s'effectue automatiquement ou manuellement.

Si vous ordinateur exécute :

Un système d'exploitation Microsoft Windows. L'assistant d'installation figurant sur le CD-ROM du SpeedTouch™ vous guide automatiquement tout au long des étapes de configuration du SpeedTouch™ et de votre PC. Passez à la sous-section « 1.3.1 Paramétrage de la configuration pour les systèmes d'exploitation Microsoft Windows», page 18.
Un autre système d'exploitation (tel que Mac OS, Unix, Linux). L'assistant incorpore d'installation du SpeedTouch™, accessible à partir du site Web de SpeedTouch™, vous guide automatiquement tout au long de la procédure de configuration du SpeedTouch™. Passez à la sous-section « 1.3.2 Paramétrage de la configuration du SpeedTouch™ pour les autres systèmes d'exploitation», page 24.

1.3.1 Paramétrage de la configuration pour les systèmes d'exploitation Microsoft Windows

Microsoft Windows

L'un des systèmes d'exploitation Windows suivants doit deja être installé sur votre ou vos PC :

Windows 98DE
Windows ME
Windows NT4.0 SP6 (Ethernet uniqueness)
Windows 2000
Windows XP

Le CD-ROM d'installation Windows vous sera peut-être demandé pendant l'installation.

La procédure suivie par l'assistant d'installation du SpeedTouch™ se divise en deux étapes :

la procEDURE de détction,
la Procedure de configuration.
Configuration supplémentaire (le cas échéant).

Procedure de détention

La procédure de détction se déroule comme suit :

1 Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre PC. Le navigateur du CD-ROM de SpeedTouch™ démarre automatiquement.

Si le navigateur du CD-ROM de SpeedTouch™ ne s'affiche pas automatiquement, ouvre une fenetre Exécuter en cliquant sur Demarrer> Exécuter dans le menu Demarrer, et saississe le chemin suivant : D:\Menu.exe, où D correspond à la dette d'unité de votre lecteur de CD-ROM.

2 La fenêtre Sélectionner la langue vous invite àCHOISIR une langue :

Sélectionnez la langue de votreCHOIX et cliquez sur OK.

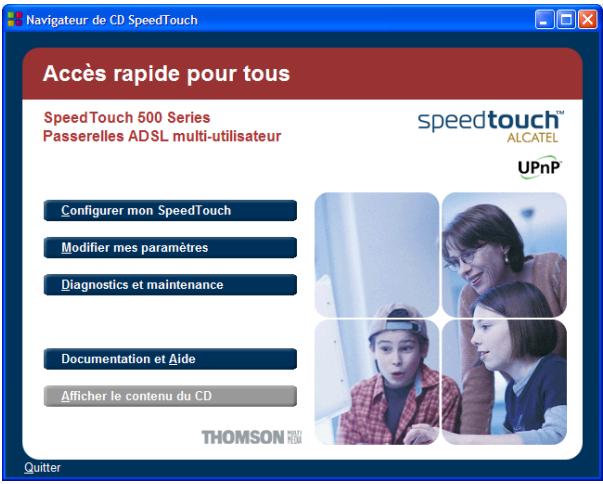

3 Le navigateur du CD-ROM de SpeedTouch™ s'affiche :

Cliquez sur Configurer mon SpeedTouch™.

4 La fenêtre Configuration initiale s'affiche :

Pour démarrer l'assistant d'installation du SpeedTouch™, cliquez sur Demarrer l'assistant de configuration.

5 La fenêtre Bienvenue dans l'assistant d'installation du SpeedTouch™ s'affiche :

Cliquez sur Suivant pour continuer.

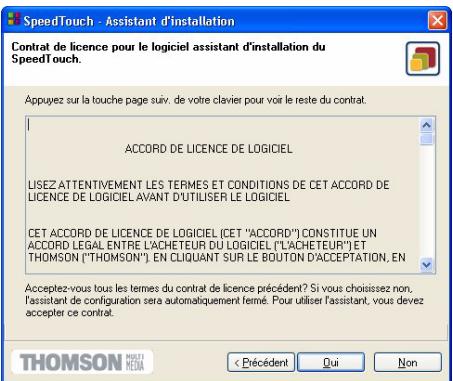

6 La fenêtre Accord de licence de logiciel apparait :

Vous doivent obligatoirement accepter les termes du contrat avant de poursuivre la procédure. Pour ce faire, cliquez sur Oui.

Si vous avez déjà accepté ce contrat de licence lors d'une configuration précédente, cette fenêtre n' apparait pas.

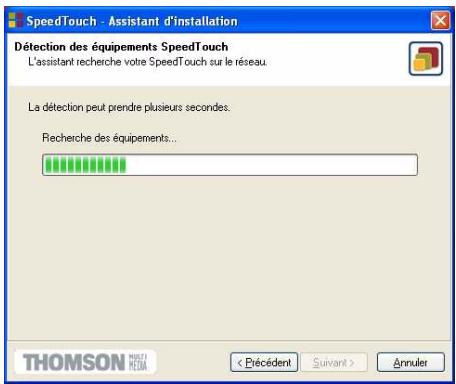

7 L'assistant d'installation recherche alors le SpeedTouch™ sur le réseau. La fenêtre suivante vous renseigne sur la progression de la recherche :

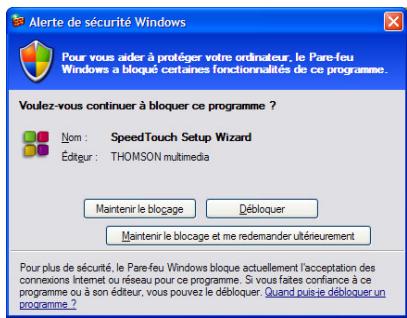

Une fenêtre Alerte de sécurité Windows peut vous informer que Windows a bloqué certaines fonctionnalités de l'Assistant Installation du SpeedTouch™ :

Cliquez sur Débloquer pour autoriser l'Assistant Installation du SpeedTouch™ à acceder au réseau local.

8 L'assistant d'installation doit normalement détecter votre périphérique SpeedTouch™ sur le réseau local. La fenêtre suivante apparait :

Si plusieurs péripériques SpeedTouch™ sont déetectés, le système affiche une liste dans laquelle vous pouvez selectionner votre SpeedTouch™.

Si l'assistant d'installation ne detecte aucun SpeedTouch™ sur le réseau, un message d'erreur apparait. Dans ce cas, vérifie les points suivants:

Le SpeedTouch™ est-il sous tension et entièrement initialisé ?
Votre PC est-il correctement connecté au SpeedTouchTM? (Ethernet ou USB)
Aucun pare-feu ni routeur dédié n'est place entre votre PC et le SpeedTouch™ et chaque logiciel de pare-feu personnel n'est exécuté sur votre PC?
Les pilotes USB du SpeedTouch™ sont-ils correctement et entiennent installés ? (connexion USB)

Pour relancer la détction du SpeedTouch™, cliquez sur le bouton Précédent et passez à l' étape 7 de cette procédure.

9 Pour poursuivre la configuration du SpeedTouch™ et de votre PC, suivez la procédure de configuration spécifique ci-dessous.

Procedure de configuration

La procédure de configuration se déroule comme suit :

1 Dès que l'assistant d'installation du SpeedTouch™ a déetecté votre péripérisque SpeedTouch™, vous pouvez passer à la procédure de configuration. Si plusieurs péripérisques SpeedTouch™ sont répertoriés, sélectionnez celui qui convient. Cliquez ensuite sur Suivant pour continuer.

Si le SpeedTouch™ a déjà été configuréAAParavant :

Il se peut qu'il soit protégé par un mot de passer système. Vous nevez indiquer ce mot de passer pour visualiser les informations relatives à la passerelle ou poursuivre la procédure de configuration.
Le système vous demande si vous souhaitez reconfigurer votre SpeedTouch™ ou modifier la configuration de votre réseau LAN. Sélectionnez l'option Reconfigurer le SpeedTouch™ et cliquez sur Suivant.

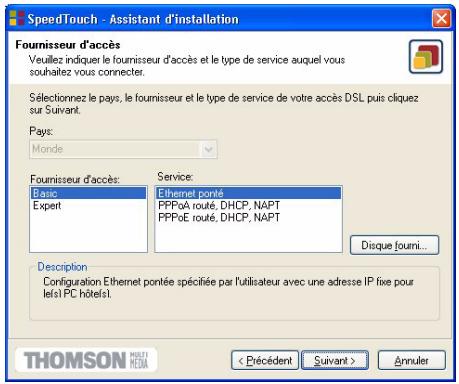

2 La fenêtre suivante vous invite à sélectionner le profil de connexion approprié pour votre connexion Internet :

Selectionnez le profil de connexion et cliquez sur Suivant pour continuer.

Si le fournisseur de services a prévu un disque distinct contenant un profil de connexion dédié, cliquez sur Disque fourni pour rechercher le fichier de profil approprié.

3 Les écrons suivants vous guident dans la procédure de configuration du SpeedTouch™ et de votre PC. Suivez les instructions et saisissez, le cas échéant, les informations requises. Ces informations doivent vous être communiquées par votre fournisseur de services.

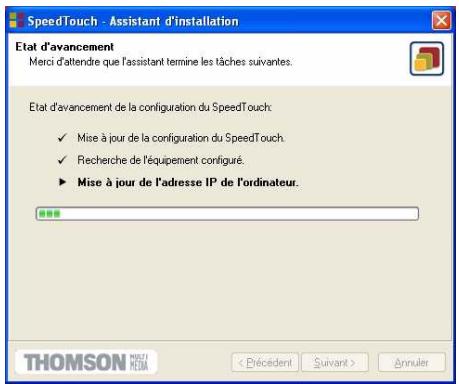

4 Lors de la dernière étape, toutes les configurations sont appliquées au SpeedTouch™ et à votre PC. La fenêtre ci-dessous vous permet de suivre la progression de la configuration :

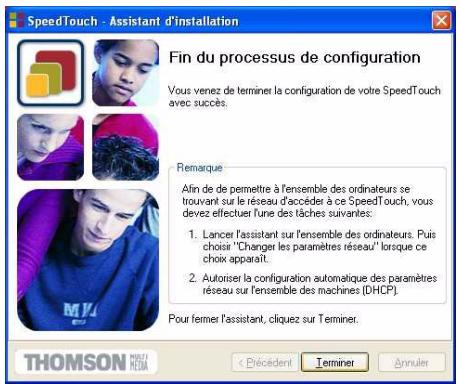

5 L'assistant d'installation du SpeedTouch™ apparait de nouveau pour confirmer la réussite de la configuration :

Cliquez sur Terminer pour fermer l'assistant.

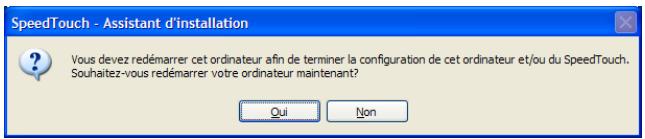

Dans certains cas, l'Assistant d'installation du SpeedTouch™ peut vous demander de redémarrer votre ordinateur. Fermez d'abord tous les programmes et cliquez sur Oui.

Si vous souhaitez redémarrer plus tard, cliquez sur Non :

Configuration supplémentaire

La majorité des profils de configuration activent le serveur DHCP du SpeedTouch™ et un port Ethernet du PC est, par défaut, configuré comme client DHCP. Par conséquent, la plupart du temps, aucune configuration supplémentaire de votre ordinateur n'est nécessaire si vous poulez que plusieurs PC sur leur réseau local puissant accéder à Internet via le SpeedTouch™.

Pour avoir la certitude que tous les PC sont configurés de manière appropriée (adresses IP fixes ou DHCP), vous pouvez executer de nouveau l'assistant d'installation du SpeedTouch™ sur chacun d'eux et selectionner l'options Modifier la configuration du LAN.

S'agissant des configurations IP fixes, ou d'autres paramètres avancés, conformez-vous aux instructions fournies par votre FAI ou administrateur réseau.

1.3.2 Paramétrage de la configuration du

SpeedTouch™ pour les autres systèmes d'exploitation

Systèmes pris en charge

Le SpeedTouch™ étant independant du système d'exploitation utilisé, cette procédure de configuration s'applique à n'importe quel système informatique.

Conditions préalables

Vérifiez les points suivants :

Le péripérisque SpeedTouch™ est correctement configuré et sous tension tel que décrit à la section « 1.2 Configuration du SpeedTouch™», page 11.
La configuration du SpeedTouch™ est sa configuration par défaut. Pour plus d'informations sur la réinitialisation du périphérique, reportez-vous à la section « 5.2 Configuration par défaut du SpeedTouch™», page 74.
Le système d'exploitation de l'ordinateur prend en charge le protocole TCP/IP et son interface Ethernet est configurée pour obtenir sa configuration IP dynamiquement.

En cas de problème avec le serveur DHCP, vous pouvez également configurer l'interface Ethernet de l'ordinateur avec une adresse IP privée Net10 (par exemple, 10.0.0.1, 10.0.0.2), mais assurez-vous de ne PAS utiliser l'adresse IP 10.0.0.138, qui est l'adresse IP par défaut du SpeedTouch™.

Votr navigateur Web peut executer des scripts Java.

SpeedTouch™ Installation aisee

L'installation aiee du SpeedTouchTM comporte deux etapes :

Configuration du SpeedTouchTM
Configuration supplémentaire (le cas échéant)

Configuration du SpeedTouch™

Procedez comme suit :

1 Ouvrez un navigateur Web et accededez aux pages Web SpeedTouch™ à l'adresse http://10.0.0.138. Pour plus d'informations, reportez-vous à la section « 3 Interface Web du SpeedTouch™ », page 41.

Si vous n'avez pas accès aux pages Web SpeedTouch™, c'est que le périphérique n'est probablement pas configuré à ses valeurs par défaut. Il est recommendé de le réinitialiser. Pour plus d'informations, reportez-vous à la section « 5.2 Configuration par défaut du SpeedTouch™», page 74.

2 L'Assistant Installation aise integre s'affiche automatiquement :

Cliquez sur Suivant.

Si I'Assistant Installation aïée ne démarre pas automatiquement, allez dans Avancé > Installation aïée.

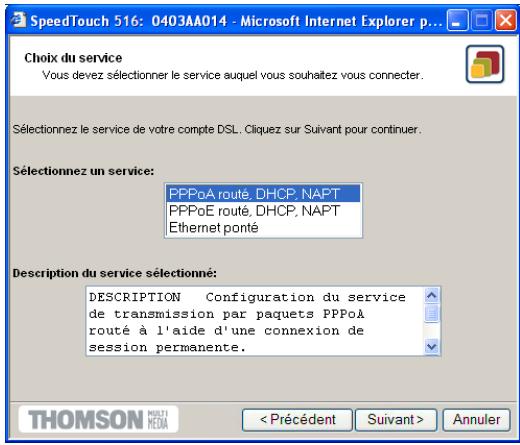

3 La fenêtre suivante vous invite à selectionner le service approprié pour votre connexion Internet :

Dans la liste Service, Sélectionnez le service tel que spécifique par votre FAI et cliquez sur Suivant pour continuer.

Si un seul service est disponible, cette fenêtre n'apparait pas.

4 Les écrons suivants vous guident dans la procédure de configuration du SpeedTouch™. Suivez les instructions et saisissez les informations requises. Les informations requises dépendent du profil de service sélectionné et doivent vous être communiquées par votre fournisseur d'accès. Cliquez sur Suivant lorsque vous y étés invite.
5 L'installation aiee mettra à jour la configuration du SpeedTouch™ en fonction du profil de service. La fenetre ci-dessous vous permet de suivre la progression de la configuration :

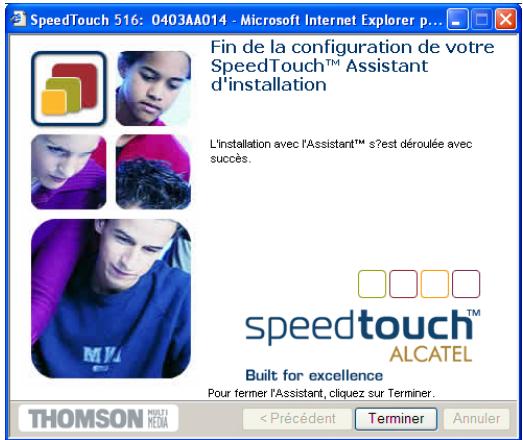

6 Une fois la mise à jour de la configuration du SpeedTouch™ terminée dans le cadre de l'installation aisée, la fenêtre suivante s'affiche :

Cliquez sur Terminer pour fermer l'Assistant.

Configuration supplémentaire

Une configuration supplémentaire peut être nécessaire :

Configuration IP de I'ordinateur

La majorité des profils de service activent le serveur DHCP SpeedTouch™. Veillez dés lors à ce que l'interface Ethernet de l'ordinateur soit configurée de manière à obtaining sa configuration IP dynamiquement (client DHCP).

En ce qui concerne les configurations IP fixes ou d'autres paramètres avancés, reportez-vous aux instructions fournies par votre FAI ou administrateur réseau.

2 Connexion Internet du SpeedTouch™

Introduction	Ce chapitre vous explique comment configureraire SpeedTouchTM en fonction de vos préférences et comment accéder à Internet.
Méthodes d'accès	Après avoir configuré le SpeedTouchTM et vos ordinateurs en suivant les instructions décrites à la section « 1.3 Paramétrage de la configuration du SpeedTouchTM», page 17, vous pouvez vous connecter au réseau étendu (WAN, Wide Area Network) ou à Internet.Selon la configuration du SpeedTouchTM, vous disposez de l'une ou l'autre de ces méthodes d'accès :• Accès directUne fois la configuration initiale exécutée, la ligne DSL fournit un accès instantané et continu.• Accès commutéL'accès doit être établi de façon explicite (par « numérorotation », par exemple) avec un serveur d'accès à distance à large bande (BRAS, Broadband Remote Access Server).Le modele de protocole de connexion est fonction du profil de service sélectionné pour configurer le SpeedTouchTM et doit correspondre aux exigences du fournisseur d'accès Internet.
Accès direct	Comme mentionné, à l'issue de la configuration initiale vous disposez d'un accès instantané et continu au WAN.En cas d'accès direct, il est possible que l'on vous demande de préciser un nom d'utilisateur et un mot de passer sur une page d'accueil Internet.
Accès commuté	Selon la configuration du SpeedTouchTM, l'accès commuté se fait via :• les services de transmission par paquets à connexion PPPoA routée ou PPPoE routée du SpeedTouchTM, avec un client PPP intégré ;Pour plus d'informations, reportez-vous à la section « 2.1 Connexions Internet via le client PPP intégré du SpeedTouchTM», page 28.• une application de commutation à large bande sur votre ordinateur.Pour plus d'informations, reportez-vous à la section « 2.2 Connexion à Internet via un client hôte de commutation PPPoE», page 33.

2.1 Connexions Internet via le client PPP intégré du SpeedTouch™

Introduction

Le SpeedTouch™ prend en charge les deux méthodes de connexion les plus courantes, à savoir : PPP sur ATM (PPPoA) et PPP sur Ethernet (PPPoE).

La méthode de connexion est fonction du profil de service sélectionné pour configurer le SpeedTouch™ et doit correspondre aux exigences du fournisseur d'accès Internet.

• Client intégré à connexion PPPoA routée : le SpeedTouch™ doit être configuré pour le service PPPoA routé.
  Client intégré à connexion PPPoE routée : le SpeedTouch™ doit être configuré pour le service PPPoE routé.

Ces deux services sont disponibles via l'Assistant d'installation du SpeedTouch™ ou via la fonction Installation aisée intégrée.

Utilisation du client PPP intégré du SpeedTouch™

Le client PPP intégré du SpeedTouch™ vous permet d'établier une connexion Internet pour tous les (ou certains) ordinateurs résidant sur votre réseau local en contrôleant le client avec un seul ordinateur du réseau.

Si cet ordinateur exécuté :

MS Windows XP
you've pouze utiliser le client de contrôle de passerelle Internet de MS Windows XP Internet.
Pour plus d'informations, reportez-vous à la section « 2.1.1 Utilisation de l'agent de contrôle de passerelle Internet de MS Windows XP», page 29.
un autre système d'exploitation vous pouvez utiliser les pages Web SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 2.1.2 Utilisation des pages Web SpeedTouch™ », page 31.

2.1.1 Utilisation de l'agent de contrôle de passerelle Internet de MS Windows XP

Introduction

Les utilisateurs de MS Windows XP peuvent facilement étabir des sessions PPP, sans acceder aux pages Web SpeedTouch™, grâce au client de contrôle et découverte de passerelle Internet de MS Windows XP qui permet de contrôle le SpeedTouch™ directement à partir de votre ordinateur.

Conditions requires

Les conditions suivantes doivent etre respectees :

UPnP™ (sous-composant des services de mise en réseau de Windows XP) doit être ajoute à votre système Windows XP (voir « 5.3 UPnP™ sur les systèmes Windows XP », page 75).
Le client de contrôle et découverte de passerelle Internet (sous-composant des services de mise en réseau de Windows XP) doit être activé sur votre système Windows XP (voir « 5.3 UPnP™ sur les systèmes Windows XP », page 75).
Si votre ordinateur exécute Windows XP Service Pack 2 (SP2) et que vous utilisez le Pare-feu Windows, assurez-vous que celui-ci autorise les connexions réseau entrantes pour le service UPnP (voir « Configuration du Pare-feu Windows », page 76).

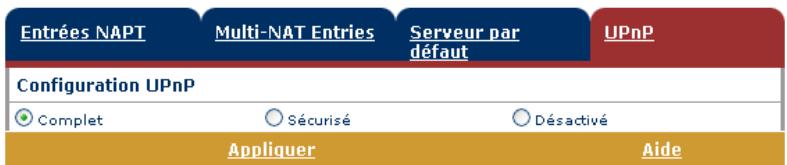

Vérifie que le composant UPnP™ est activé sur le SpeedTouch™ (voir « Configurer l'UPnP : », page 52).

Démarrage d'une session Internet

Procedez comme suit :

1 Cliques sur (Parametes ) Panneau de configuration dans le menu Demarrer.
2 La fenêtre Panneau de configuration s'affiche. Accédez à (Connexions réseau et Internet >) Connexions réseau.

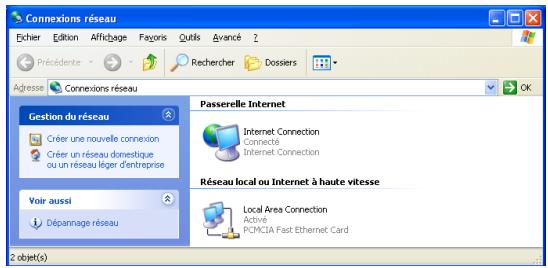

3 La fenêtre Connexions réseau s'affiche :

À côté de votre/vos connexion(s) réseau s'affiche une icône Passerelle Internet indiquant la capacité du SpeedTouch™ à établier une connexion Internet à l'aide d'une passerelle Internet.

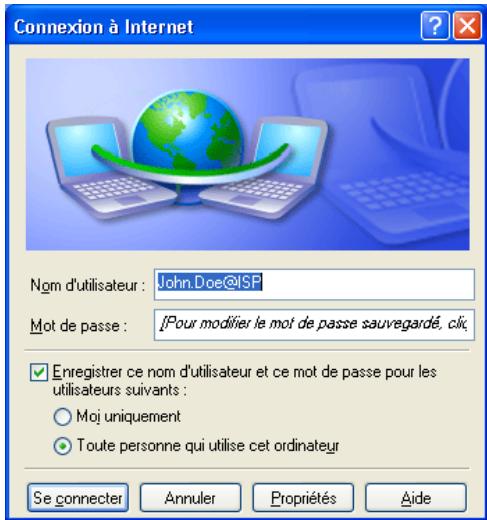

4 Double-cliquez sur I'icone Connexion Internet.

Le client PPP intégré du SpeedTouch™ établit une connexion Internet. L'icone Passerelle Internet affiche connecté et votre ordinateur est en ligne.

Vou pouvez ouvrir un navigateur Web et surfer sur Internet.

Passerelle Internet connectee

Tant que le client PPP intégré du SpeedTouch™ est connecté, vous pouvez afficher l'état de connexion et certains compteurs en double-cliquant sur l'icone Connexion Internet dans la fenêtre Connexions réseau de l'ordinateur :

Un contrôle plus détaillé vous est proposé via :

La page Information système du SpeedTouch™
Reportez-vous à la section « Informations système», page 45.
La page Diagnostics du SpeedTouch™
Reportez-vous à la section « Diagnostics», page 48.

Fin d'une session Internet

Procedez comme suit :

1 Cliquesur (Parametes ) Panneau de configuration dans le menu Demarrer.
2 La fenêtre Panneau de configuration s'affiche.

Accédez à (Connexions réseau et Internet >) Connexions réseau.

3 La fenêtre Connexions réseau s'affiche.
4 Cliquez avec le bouton droit sur l'icone Connexion Internet et selectionnez Se déconnecter pour fermer la session.

Vous pouvez également double-cliquer sur l'icone. Cela ouvre la fenêtre État de la connexion Internet, qui contient un bouton Se déconnecter permettant de fermer la session.

Le client PPP intégré du SpeedTouch™ arrêté la connexion Internet. L'icône Passerelle Internet affiche déconnecté et les ordinateurs sont hors ligne.

2.1.2 Utilisation des pages Web SpeedTouch™

Introduction

Les pages Web SpeedTouch™ étant contrôlables à l'aide de n'importe quel système d'exploitation doté d'un navigateur Web, la méthode d'établissement de sessions PPP déscribe ci-dessous s'applique à tout système.

Démarrage d'une session Internet

Procedez comme suit :

1 Ouvrez un navigateur Web sur votre ordinateur et rendez-vous sur les pages Web SpeedTouch™ (pour plus d'informations, reportez-vous à la section « 3 Interface Web du SpeedTouch™ », page 41):

Par défaut, le SpeedTouch™ affiche la page Informations système.

2 Dans le menu de base, cliquez sur Connexions pour ouvrir la page Connexions qui vous permet d'étabrir des connexions commutées.
3 Cliquez sur à cote de l'entrée de la connexion avec laquelle vous souhaitez étabir une connexion. L'entrée apparait alors en surbrillance.
4 Indiquez votre nom d'utilisateur et votre mot de passer dans les champs appropriés. Si vous souhaitez que le SpeedTouch™ enregistre ces informations, cochez la case Enregistrer ce mot de passer.

5 Cliquez sur Se connecter.

Le client PPP intégré du SpeedTouch™ établit une connexion Internet.

Lors de l'établissement de la session, la colonne État affiche Tentative en cours.
Dès la session PPP démarrée, le champ affiche Actif et les ordinateurs sont en ligne.

Vou pouve ouvrir un autre navigateur Web ou continuer avec celui-ci et surfer sur Internet.

Pendant la session Internet

Vous pouvez consulter et suivre votre connexion Internet tant que la session est active via :

La page Information système du SpeedTouch™ Reportez-vous à la section « Informations système», page 45.
La page Diagnostics du SpeedTouch™ Reportez-vous à la section « Diagnostics», page 48.

Fin d'une session Internet

Pour fermer une connexion PPP routée active, procédez comme suit :

1 Vérifiez que vous pouvez acceder aux pages Web SpeedTouch™.
2 Sur la page Connexions, cliquez sur a cote de l'entrée de la connexion dont vous souhaitez fermer la connexion.

3 Cliques sur Se déconnector.

Le client PPP intégré du SpeedTouch™ arrête la connexion Internet. L'état de la session de l'entrée devient Inactif et l'ordinateur est hors ligne.

2.2 Connexion à Internet via un client hôte de commutation PPPoE

Introduction

Cette section explique comment se connecter à Internet à l'aide d'une application de commutation PPPoE à large bande. Le scenario du connexion PPP sur Ethernet offre un comportement de connexion commutée de type PPP sur le segment Ethernet virtuel.

Pour pouvoir utiliser une application de commutation à large bande sur votre ordinateur pour vous connecter à Internet, le SpeedTouch™ doit être configuré pour la connexion Ethernet dérivée ou la connexion PPPoE routée (avec relais PPPoE) via l'Assistant d'installation du SpeedTouch™ ou la fonction intégrée Installation aisée.

Clients commutes à large bande

Pour vous connecter à Internet, vous pouvez utiliser :

Un client de commutation à large bande MS Windows XP Pour plus d'informations, reportez-vous à la section « 2.2.1 Utilisation d'une connexion large bande MS Windows XP», page 34.
Un client de commutation à large bande Mac OS X Pour plus d'informations, reportez-vous à la section « 2.2.2 Utilisation du client de commutation PPPoE de Mac OS X», page 39.

-ou-

Un client de commutation PPPoE à large bande fourni par votre fournisseur d'accès pour vous connecter à Internet

Avec les applications de client de commutation PPPoE spécifique à un système d'exploitation, cette dernière méthode est indépendante du système d'exploitation.

Pour toute connexion d'une session PPPoE à partir d'un Mac OS 8.6/9.x, de MS Windows 95/98(DE)/ME/2000 ou d'un système Linux, une application hôte de commutation PPPoE est obligatoire.

2.2.1 Utilisation d'une connexion large bande MS Windows XP

Configuration d'une connexion large bande

Procedez comme suit :

1 Dans le menu Demarrer, cliquez sur (Parametes ) Panneau de configuration.
2 La fenêtre Panneau de configuration s'affiche. Accédez à (Connexions réseau et Internet >) Connexions réseau.
3 Dans le menu Gestion du réseau, cliquez sur Creer une nouvelle connexion. L'Assistant Nouvelle connexion apparait:

Cliquez sur Suivant pour continuer.

4 Dans la fenêtre suivante, activez la case d'option Connexion à Internet :

Cliquez sur Suivant pour continuer.

5 Dans la fenêtre suivante, Sélectionnez Configurer ma connexion manuellement :

Cliquez sur Suivant pour continuer.

6 Dans la fenêtre suivante, activez la case d'options Se connecter en utilisant une connexion large bande qui nécessite un nom d'utilisateur et un mot de passer :

Cliquez sur Suivant pour continuer.

7 Dans la fenêtre suivante, indiquez un nom pour la connexion que vous créez, par ex. MyISP :

8 Dans la fenêtre suivante, indiquez si la connexion doit être disponible pour tout utiliseur ou uniquement vous :

Pour partager cette connexion avec d'autres utilisateurs, vous doivent désigné le nombre des utilisateurs.

9 Dans la fenêtre suivante, complétez vos informations de compte Internet. Ces informations doivent vous être communiquées par votre fournisseur d'accès :

10 La fenêtre suivante apparait lorsque la configuration est terminée :

Cliquez sur Terminer pour achieve la procEDURE de configuration. La fenêtre Connexion à MylISP (voir ci-dessous) s'affiche.

Démarrage d'une session Internet large bande

Procedez comme suit :

1 Dans le menu Demarrer, pointez sur Connexions puis cliquez sur le nom de la connexion que vous avez creeee, par ex. MyISP.

Si vous utilisez le menu Demarrer classique, cliquez sur Demarrer > Paramètres > Connexions réseau et accès à distance > MyISP.

2 La fenêtre Connecter MylSP s'affiche :

3 Le cas échéant, saisisse le nom d'utilisateur et le mot de passer du compte d'utilisateur que vous possédez chez votre fournisseur d'accès.
4 Cliques sur Se connecter.
5 Dès que la connexion est établie, le message Connexion et la fenêtre Numération à distance sont réduites à une icône Accès réseau à distance dans la barre d'état système :

Vou pouvez ouvrir votre navigateur Web et surfer sur Internet.

Fin d'une session Internet large bande

Procedez comme suit :

1 Dans le menu Demarrer, pointez sur Connexions puis cliquez sur le nom de la connexion que vous avez creeee, par ex. MyISP.

Si vous utilisez le menu Demarrer classique, cliquez sur Demarrer > Paramètres > Connexions réseau et accès à distance > MyISP.

2 La fenêtre État de MylISP s'affiche :

3 Cliques sur Se déconnecter.

Voues alors déconnecté. En conséquence, il n'y a plus de connectivité Internet.

2.2.2 Utilisation du client de commutation PPPoE de Mac OS X

Configuration d'une connexion large bande

Procedez comme suit :

1 Dans le menu Apple (Pomme), cliquez sur System Preferences (Préférences système).
2 La fenêtre System Preferences (Préférences système) s'affiche. Cliquez sur l'icone Network (Réseau).
3 La fenêtre Network (Réseau) s'affiche. Assurez-vous que Built-in Ethernet (Ethernet intégré) est sélectionné dans la liste Show (Afficher) et cliquez sur l'onglet PPPoE :

4 Saisissez le Nom de compte et le Mot de passer fournis par votre fournisseur d'accès.
Cochez la case Save password (Enregistrer le mot de salle) si vous poulez que l'ordinateur retienne le mot de salle de ce nom de compte.
Il est possible, le cas échéant, d'indiquer un nom pour cette connexion dans le champ Service Provider (Fournisseur d'accès). Les autres champs ne sont pas obligatoires.
5 Cliquez sur Apply Now (Appliquer).

Démarrage d'une session Internet large bande

Procedez comme suit :

1 Cliquez sur le dockling Internet Connect (Connexion Internet).

Si ce dernier n'est pas accessible, accedez au dossier Applications dans le disque de démarrage système et double-cliquez sur Internet Connect (Connexion Internet).

2 La fenêtre illustrée ci-dessous s'affiche :

Vérifiez que l'option Built-in Ethernet (Ethernet intégré) est séLECTIONnée dans la liste Configuration.

3 Le cas échéant, saisissez le nom d'utilisateur et le mot de passer du compte d'utilisateur que vous possédez chez votre fournisseur d'accès.
4 Cliques sur Connect (Se connecter).

Dès que la connexion est établie, vous pouvez ouvrir votre navigateur Web et surfer sur Internet.

Fin d'une session Internet large bande

Procedez comme suit :

1 Cliquez sur le dockling Internet Connect (Connexion Internet).

Si ce dernier n'est pas accessible, accedez au dossier Applications dans le disque de démarrage système et double-cliquez sur Internet Connect (Connexion Internet).

2 La fenêtre illustrée ci-dessous s'affiche :

Vérifiez que l'option Built-in Ethernet (Ethernet intégré) est sélectionnée dans la liste Configuration.

3 Cliques sur Disconnect (Se déconneter).

Voues alors déconnecté. En conséquence, il n'y a plus de connectivité Internet.

3 Interface Web du SpeedTouch™

Introduction

Le SpeedTouchTM intégre des pages Web de configuration.

Celles-ci vous permettent de configurer le SpeedTouch™ simplement avec un navigateur depuis n'importequel ordinateur local connecté au SpeedTouch™.

Dans la plupart des cas, le SpeedTouch™ est correctement configuré pour votre connexion Internet via le profil ou fichier de configuration approprié. Aucune configuration supplémentaire n'est donc nécessaire sur l'interface Web.

L'accès aux pages Web est nécessaire uniquement pour utiliser et/ou configurer les fonctionnalités SpeedTouch™ avances.

Ce chapitre vous présente brivement les pages Web SpeedTouch™ et leurs fonctionnalités respectives.

Conditions requires

Avant d'acceder aux pages Web SpeedTouch™, vérifie les points suivants :

Le SpeedTouch™ et votre ordinaire partagent le même sous-réseau IP (10.0.0.0/24). Par défaut, l'adresse IP locale du SpeedTouch™ est 10.0.0.138. Pour acceder aux pages Web, votre ordinaire doit être configuré pour une adresse IP du même sous-réseau, par exemple 10.0.0.1.
- Voiture navigateur Web n'utilise pas un serveur proxy et l'adresse IP du SpeedTouch™ n'est pas soumise à un serveur proxy.

Pour configurer votre ordinateur avec une adresse IP, consultez l'aide du système d'exploitation. Pour plus d'informations sur la maniere de désactiver la fonction de serveur proxy sur votre navigateur Web, reportez-vous à l'aide de ce dernier.

Accès aux pages Web SpeedTouch™

Pour acceder aux pages Web SpeedTouch™, procédez comme suit :

1 Démarrez le navigateur Web sur votre ordinaire.
2 Accedez au SpeedTouch™ à son adresse IP 10.0.0.138.

Dans la majorité des cas, l'adresse IP par défaut du SpeedTouch™ est 10.0.0.138. Si ce n'est pas le case, contactez votre fournisseur d'accès Internet (FAI) pour plus d'informations à ce sujet.

3 Si un mot de passer système a été définie, une fenêtre d'authentication apparait. Vous doivent saisir votre nom d'utilisateur et le mot de passer système pour que l'accès vous soit accordé.

Accès à l'interface Web SpeedTouch™ via l'UPnP™

Si vous ordinateur possède la fonctionnalité UPnP™, vous pouvez accéder aux

Si vous ordinateur exécute Windows XP Service Pack 2 (SP2) et que vous utilisez le Pare-feu Windows, assurez-vous que celui-ci autorise les connexions réseau entrantes pour le service UPnP (voir « Configuration du Pare-feu Windows », page 76).

pages Web comme suit :

1 Cliquez sur (Parametes ) Panneau de configuration dans le menu Demarrer pour ouvrir le Panneau de configuration.
2 Accedez à Connexions réseau et Internet > Favoris réseau.

Si vous utilisez le Panneau de configuration en vue classique, cliquez sur Connexions reseau dans le Panneau de configuration et Favoris reseau sous Autres emplacements.

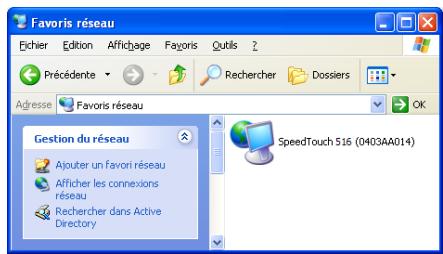

3 La fenêtre illustrée ci-dessous s'affiche :

Double-cliquez sur I'icone SpeedTouchTM.

4 Si un mot de passeroute a ete defini, une fenetre d'authentication apparait. Indique le nom d'utiliser et le mot de passage syste dans les champs appropriés et cliquez sur OK.

Page de démarrage du SpeedTouch™

Vous accedez alors à la page Informations système :

Si la configuration du SpeedTouch™ est toujours la configuration par défaut, la fonction Installation aïée intégrée apparait automatiquement.

Menu de rubriques et liens

Un menu de rubriques est disponible dans la partie gauche de chaque page Web du SpeedTouch™. Ce menu vous permet de parcourir tous les aspects de configuration du SpeedTouch™.

Par souci de commodité, les liens sont classés dans deux menus extensibles : Rubriques de base et Rubriques avancées. Les liens du menu Rubriques de base pointent vers les pages destinées aux opérations de configuration et de maintenance de base du SpeedTouch™ ; il s'agit des pages utilisées quotidiennement. Les liens du menu Rubriques avancées permettent derialcer à une configuration poussaee du SpeedTouch™. L'accès à ces pages est requis uniquement pour des opérations bien précises.

Le tableau suivant répertorie tous les liens du menu Rubriques de base :

Menu Rubriques DE BASE
Cliquez sur...	Pour...
Informations système	Visualiser le profil de configuration actuel. Visualiser l'état actuel de la ligne ADSL.
Connexions	Étabrir des connexions commutées.
Journal système	Connaître l'activité du SpeedTouch™ depuis sa mise sous tension.

Le tableau suivant répertorie tous les liens du menu Rubriques avancées :

Menu Rubriques AVANCEES
Cliquez sur...	Pour...
Diagnostics	Visualiser les diagnostics du SpeedTouchTM.
Installation aïssé	Configurer le SpeedTouchTM.
Adresses IP	Visualiser ou configurer les interfaces IP du SpeedTouchTM.
Routage IP	Visualiser ou configurer le routeur IP du SpeedTouchTM.

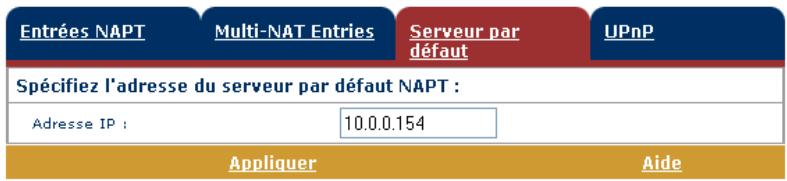

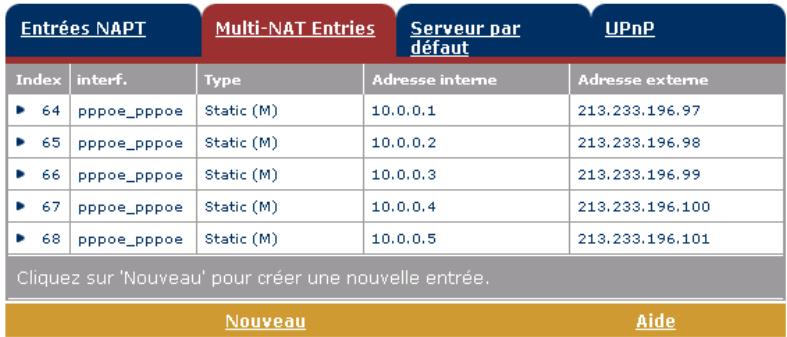

NAPT	Visualiser ou configurer les entrées NAPT statiques. Visualiser ou configurer les entrées multi-NAT. Définir un serveur local par défaut pour les connexions entrantes. Configurer l'UPnP.

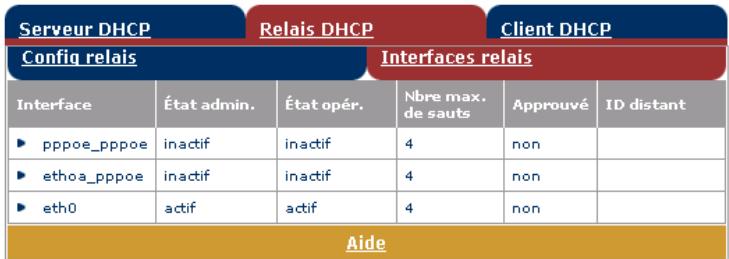

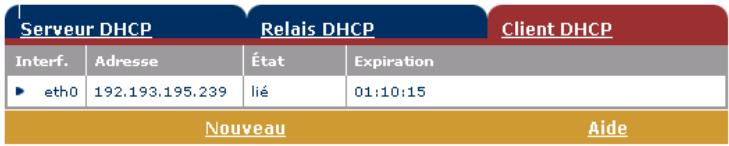

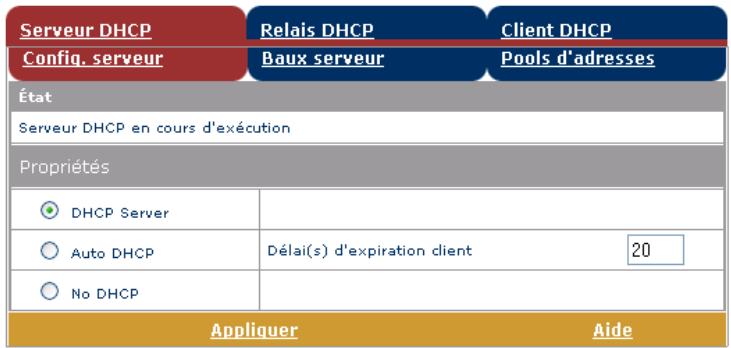

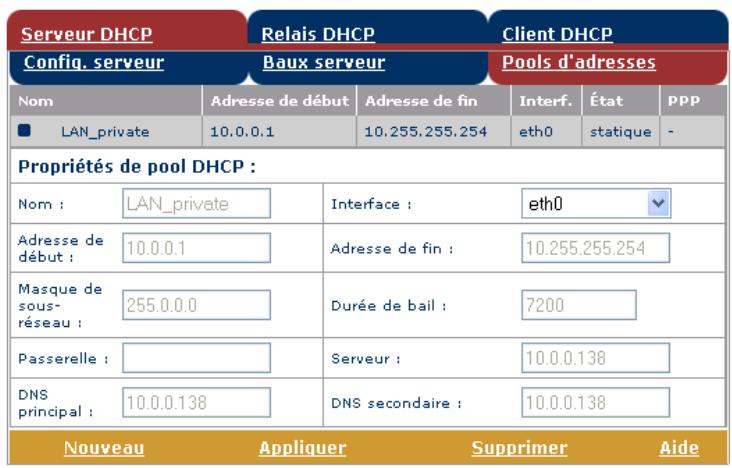

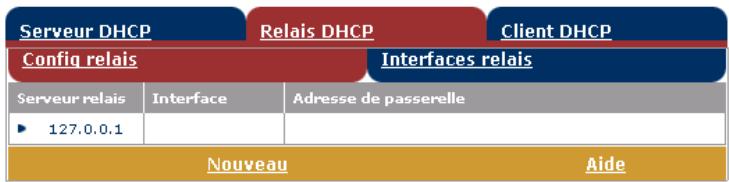

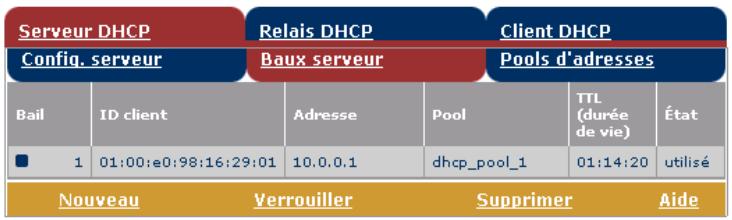

DHCP	Visualiser ou configurer le serveur/client DHCP du SpeedTouchTM.
DNS	Visualiser ou configurer le serveur/client DNS du SpeedTouchTM.
Système	Sauvegarder et/ou télécharger les fichiers de configuration. Restaurer les paramètres par défaut du SpeedTouchTM.
Mot de passésystème	Définir un mot de passse système.
Modèles	Visualiser ou télécharger des modèles.
Langue	Configurer la langue des pages Web.

Tout enregistrer

Le lien Enregistrer tout du menu vous permet d'enregistrer les paramètres du SpeedTouch™.

Aide

Le lien Aide situé dans l'en-tête du menu des rubriques vous permet de parcourir l'aide en ligne du SpeedTouch™.

Pour plus d'informations sur une rubrique, cliquez sur les liens d'aide contextuelle situés sur les pages Web de la rubrique.

3.1 Liens du menu Rubriques de base

Informations système

Cliquez sur ce lien pour afficher la page Informations système. Il s'agit également de la page d'accueil du SpeedTouch™.

La page Informations système se compose de quatre sections :

Cliquez sur l'onglet Diagnostics pour afficher les résultats de l'autotest système, du test de la connectivité LAN et du test de la synchronisation DSL :

Diagnostics	Informations sur les services	Configuration	Système
Test		Résultat
Autotest système		✓
LAN		✓
DSL		✓

Cliquez sur l'onglet Informations sur les services pour afficher I'etat physique actuel de la ligne ADSL:

Diagnostics	Informations sur les services	Configuration	Système
DSL		Statistiques
État de la ligne		Enabled
Débit montant/descendant de la bande passante (kb/s)		192 / 3360
Temps de disponibilité		00:30:00
Tx/Rx en kilo-octets		89 / 9
Interface		PPPoA_1
Masques de réseau/adresses IP		217.136.60.225/32
DNS principal		195.238.2.21
DNS secondeire		195.238.2.22

Les statistiques DSL vous permettent de connaître les données suivantes :

Etat de la ligne: ce paramètre indique si la liaison DSL est synchronisée (Activée) ou pas (Initialisation).
Débit montant/descendant de la bande passante : le débit maximum de la bande passante disponible pour la liaison DSL est à la fois montant et descendant.
Temps de disponibilité : la durée de l'etat actuel de la ligne activée.
Tx/Rx en kilo-octets : le nombre de kilo-octets envoyés (Tx) et reçus (Rx) depuis l'établissement de la liaison DSL.

Cliquez sur l'onglet Configuration pour voir le profil de configuration actuellement actif sur le SpeedTouchTM:

Diagnostics	Informations sur les services	Configuration	Système
Éléments	Description
Région	Monde
Fournisseur	N'importe lequel
Nom du service	Connexion PPPoA routée- DHCP - NAPT
Description du service	Configuration du service de transmission par paquets PPPoA routée à l'aide d'une connexion de session permanente.

Cliquez sur l'onglet Système pour consulter les principales données systèmes du SpeedTouchTM:

Diagnostics	Informations sur les services	Configuration	Système
élément		Description
Nom du produit		SpeedTouch 516
Adresse physique		00-0E-50-31-19-C8
Version du logiciel		5.2.7.4.0
Nom de la carte		BANT-J
Numéro de série		0432DG028
Code produit		35837530

Le tableau sous l'onglet Système répertorie les données suivantes :

le nom du produit SpeedTouch™;
l'adresse MAC (Medium Access Control) unique de votre SpeedTouch™; cette adresse MAC peut servir à identifier votre SpeedTouch™;
la version du logiciel SpeedTouch™;
le nom de la carte du SpeedTouch™;
le numero de série du SpeedTouch™;
le code produit du SpeedTouchTM.

Connexions

Cliquez sur ce lien pour afficher la page Connexions.

Cette page vous permet d'étabir des connexions commutées, le cas échéant :

Pour plus d'informations sur l'utilisation de la table Connexions commutes, reportez-vous à la sous-section « 2.1.2 Utilisation des pages Web SpeedTouch™ », page 31.

Journal système

Cliquez sur ce lien pour afficher la page Journal système.

Cette page vous permet de connaître l'activité du SpeedTouch™ depuis sa mise sous tension :

Messages enregistrés dans le journal
Temps de fonctionnement système	01:16:17 (depuis la mise sous tension)
Mode d'affichage	Uniquement les messages les plus importants (priorité >= notice)
Arrêtier l'actualisation automatique		Aide
Temps de fonctionnement système	Contenu de message
00:01:31	LOGOUT User johndoe logged out on FTP (192.193.195.241)
00:01:07	LOGIN User johndoe logged in on FTP (192.193.195.241)
00:00:09	LOGIN User johndoe logged in on HTTP (from 192.193.195.241)
00:00:00	KERNEL Cold restart
Afficher tout	Afficher messages importants uniquement	Afficher messages critiques uniquement

3.2 Liens du menu Rubriques avancées

Diagnostics

Cliquez sur ce lien pour afficher la page Diagnostics.

Cette page comprend trois sections extensibles :

Développèz la section Système pour consulter les principales données système :

Système

Nom du produit = SpeedTouch 516

Nom du fournisseur = THOMSON

Version du logiciel = 5.2.7.4.0

Numéro de série = DG244L00000035

Version CLI = 1,2,0

Version du chargeur de Boot = Not retrievable

Version ASIC = 1b01

Nom de la carte = ADNT-Q

Version d'etiquette du modem = 2.11.27

Développez la section WAN (réseau étendu) pour connaître l'objet actuel de la ligne DSL et les données de connexion ; pour ce faire, cliquez sur le signe plus à côté des mots DSL et Connexions :

Wan (réseau etendu)

DSL

Type de DSL = ADSL sur POTS

Bande passante réservée (kb/s) débit montant/descendant = 192 / 3360

Temps de disponibilité = 00:09:17

Tx/Rx en kilo-octets = 60 / 31

Propriétés

Puisance de sortie (dBm) débit montant/descendant = 12 / 20

Attenuation (dB) débit montant/descendant = 15 / 26

Liminestone(dB)débit montant/descendant = 31 / 25

Cliquez sur pour effectuer un test de la connectivité IP.

Développez la section LAN (réseau local) pour connaître la configuration du réseau local :

Lan

Ethernet

Nom de l'interface = eth0

Adresse physique = 00:90:d0:5b:b:c

□ Interface physique 1

Négociation automatique = Oui

Type = 100BaseTFD

Tx/Rx en kilo-octets = 2054 / 631

Tx/Rx de frames = 6984 / 5728

Frames rejetées = 0

USB

Installation aisee

Cliquez sur ce lien pour lancer l'Assistant d'installation aisée de SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 1.3.2 Paramétrage de la configuration du SpeedTouch™ pour les autres systèmes d'exploitation», page 24.

Adresses IP

Cliquez sur ce lien pour afficher la page Adresses IP.

Cette page vous permet de consulter, ajouter ou supprimer des adresses IP spécifiques pour les interfaces du SpeedTouch™:

Table d'adresses IP
Interf.	Adresse/masque de réseau	Type	Conversion
eth0	169.254.141.11/16	Auto	aucun
PPPoA_1	217.136.60.225/32	Auto	napt
eth0	10.0.0.138/24	User	aucun
loop	127.0.0.1/8	Auto	aucun
Cliquez sur 'Nouveau' pour creator une nouvelle entrée.
Nouveau		Aide

Pour ajouter une adresse IP correspondant à une des interfaces du SpeedTouch™ :

1 Cliquez sur Nouveau.
2 Sélectionnez l'interface à laquelle s'applique l'adresse IP (utilisez eth0 pour l'interface Ethernet du SpeedTouchTM).
3 Indiquez l'adresse IP et le masque de (sous-)réseau dans la notation préfixe IP (p.ex. 192.6.11.150/24) ou selectionnez Obtenir automatiquement une adresse IP afin d'affector une adresse IP dynamique à l'interface.
4 Vous avez également la possibilité de selectionner NAPT si vous voulez autoriser la conversion d'adresses sur cette adresse IP.
5 Cliquez sur Appliquer.
6 Cliquez sur Tout enregistrer pour enregistrer vos modifications dans la mémoire persistante.

Routage IP

Cliquez sur ce lien pour afficher la page Routage IP.

Cette page vous permet de consulter, ajouter ou supprimer des routes IP statiques pour le routeur IP du SpeedTouch™:

Table de routage IP
Destination	Étiquette	Passerelle	Interf.	Métrieque
169.254.141.11/32	-	169.254.141.11	eth0	0
80.200.210.1/32	-	80.200.210.173	PPPoA_1	0
80.200.210.173/32	-	80.200.210.173	PPPoA_1	0
255.255.255.255/32	-	10.0.0.138	eth0	0
10.0.0.138/32	-	10.0.0.138	eth0	0
127.0.0.1/32	-	127.0.0.1	loop	0
10.0.0.0/24	-	10.0.0.138	eth0	0
169.254.0.0/16	-	169.254.141.11	eth0	0
224.0.0.0/4	-	10.0.0.138*	eth0	0
default	-	80.200.210.173	PPPoA_1	1
Cliquez sur 'Nouveau' pour creer une nouvelle entrée.
Nouveau			Aide

Le routage peut être utile si vous réseau local comporte des sous-réseaux. Pour ajouter une route IP statique, procédez comme suit :

1 Cliquez sur Nouveau.
2 Spécifiez l'adresse IP de destination (utilisez la notation préfixe pour appliquer un masque de sous-réseau), la passerelle, l'interface et la métrique.

Le cas échéant, vous pouvez également selectionner une étiquette pour le routage IP classé par parquet.

3 Cliques sur Appliquer pour ajouter l'entrée dans la table.
4 Cliquez sur Tout enregistrer pour enregistrer vos modifications dans la mémoire persistante.

NAPT

Cliquez sur ce bouton pour afficher la page NAPT (Conversion des adresses et des ports réseau).

Cette page vous permet d'effectuer les opérations suivantes :

Visualiser, ajouter ou supprimer des entrées NAPT statiques spécifiques :

Pour ajouter des entrées NAPT statiques, procédez comme suit :

1 Cliquez sur Nouveau.
2 Spécifiez les adresses interne et externe de l'entrée, ainsi que le protocole et le port utilisés.

Si l'entrée NAPT est appliquée à une adresse IP d'homologue local allouée dynamiquement pour une connexion, spécifiez 0.0.0.0 pour l'adresse externe.

3 Cliques sur Appliquer pour ajouter l'entrée dans la table.

Visualiser, ajouter ou supprimer des entrées multi-NAT:

Pour ajouter des entrées multi-NAT, procédez comme suit :

1 Cliquez sur Nouveau.
2 Precisez l'adresse interne et indiquez la plage souhaitatione entre crochets, par exemple, 10.0.0.[1-10]. Specifiez en outre l'adresse externe et l'interface.
3 Cliqueur Appliquer.

Définir un serveur par défaut :

Lorsque vous spécifie une adresse IP de serveur par défaut, toutes les connexions entrantes qui ne correspondent pas à une entrée NAPT statique spécialment configurée sont redirigées vers le périphérique portant cette adresse IP. Ce paramètre, qui convient généralement à la plupart des applications serveur, rend inutile le recours à des entrées NAPT statiques spécifique.

Configurer I'UPnP:

Les trois configurations UPnP sont :

Complete

Le SpeedTouch™ est doté de la fonctionnalité UPnP et tous les hôtes locaux sont capables de détecter le SpeedTouch™. Tout hôte local est en mesure de créé le mappage des ports pour n'importe quel péripérisque local.

Sécurisée

Le SpeedTouch™ est doté de la fonctionnalité UPnP et tous les hôtes locaux sont capables de détecter le SpeedTouch™. Un hôte local est autorisé à effectuer le mappage des ports pour lui-même. En d'autres termes, il ne peut pas créé le mappage des ports pour d'autres péripériques locaux.

Désactivée

Le SpeedTouch™ voit sa fonctionnalité UPnP désactivée et:aucun des hôtes locaux n'est plus capable de détecter le SpeedTouch™. Il est depuis lors impossible d'effectuer le mappage des ports via l'UPnP.

DHCP

Cliquez sur ce lien pour afficher la page DHCP (Dynamic Host Configuration Protocol).

Cette page vous permet d'effectuer les opérations suivantes :

Cliquez sur l'onglet Serveur DHCP pour acceder aux pages du serveur DHCP.

Cliquez sur l'onglet Config. serveur pour activer/désactiver le serveur (Auto)DHCP du SpeedTouchTM:

Selon l'etat du serveur DHCP, les statuts suivants sont possibles :

Recherche d'un autre serveur DHCP

Lorsque le serveur DHCP et sa fonctionnalité DHCP automatique sont activés, pendant l'analyse du réseau local sur l'interface Ethernet eth0 du SpeedTouch™.

Serveur DHCP arrêté

Lorsque le serveur DHCP et sa fonctionnalité DHCP automatique sont activés et qu'un serveur DHCP concurrent est détecté pendant l'analyse, provoquant ainsi l'arrêt de son propre serveur DHCP, ainsi que la création et l'activation d'un client DHCP sur l'interface Ethernet eth0 du SpeedTouch™.

Serveur DHCP démarré

Lorsque le serveur DHCP et sa fonctionnalité DHCP automatique sont activés et qu'aucun serveur DHCP concurrent n'est détecté pendant l'analyse, provoquant ainsi le démarrage de son propre serveur DHCP sur l'interface Ethernet eth0 du SpeedTouch™.

Serveur DHCP en cours d'exécution

Lorsque le serveur DHCP du SpeedTouch™ est activé par défaut (sans client DHCP).

Client DHCP

Lorsque le serveur DHCP du SpeedTouch™ est désactivé par défaut et qu'un client DHCP est en cours d'exécution sur l'interface Ethernet eth0 du SpeedTouch™.

Aucun DHCP

Lorsque le serveur DHCP du SpeedTouch™ est désactivé par défaut et que l'adresse IP de l'interface Ethernet eth0 du SpeedTouch™ est affectée statquement.

Sous Propriétés, vous pouvez sélectionner :

Serveur DHCP

Pour activer le serveur DHCP du SpeedTouch™. Sélectionnez en outre l'option appropriée DHCP automatique.

DHCP automatique

Le SpeedTouch™ ne lance pas son serveur DHCP immediatement mais donc d'abord le réseau à la recherche d'un évientuel serveur DHCP concurrent pendant quelques instants (durée définie par le délambda d'expiration client en secondes). S'il détecte un autre serveur DHCP, le SpeedTouch™ ne démarre pas son propre serveur DHCP et il creé au lieu de cela un client DHCP sur son interface Ethernet. S'il ne détecte aucun serveur DHCP concurrent, le SpeedTouch™ démarre son propre serveur DHCP.

Aucun DHCP

Pour désactiver le serveur DHCP du SpeedTouch™. S'il était actif, il est immédiatement arrêté.

Cliquez sur l'onglet Baux serveur pour connaître les adresses louées actuelles du serveur DHCP du SpeedTouch™.

Si nécessaire, vous pouvez également ajouter manuellement des adresses louées DHCP statiques pour des hôtes spécifique ou vous pouvez les affecter dynamiquement en cliquant sur Verrou.

Cliquez sur l'onglet Pools d'adresses pour afficher le pool d'adresses louées du serveur DHCP du SpeedTouch™:

Le serveur DHCP du SpeedTouch™ (s'il est activé) utilisera les pools d'adresses repertoriés dans cette table pour fournir des adresses IP aux clients DHCP qui le demandent. Le cas échéant, vous pouvez ajouter ou supprimer des pools d'adresses DHCP manuellement.

Cliquez sur l'onglet Relais DHCP pour afficher la page Relais DHCP.

Cliquez sur l'onglet Config relais pour connaître l'état actuel du relais DHCP du SpeedTouchTM:

Vouss pouvez également, à l'aide de cette table, ajouter manuellement des reliais DHCP SpeedTouch™ pour des interfaces spécifique, le cas échéant.

Cliquez sur l'onglet Interfaces relais pour afficher les interfaces relatives DHCP du SpeedTouchTM:

Cliquez sur l'onglet Client DHCP pour connaître l'etat actuel du client DHCP du SpeedTouchTM:

Vouss pouvez également, à l'aide de cette table ou de la table d'adresses IP, ajouter manuellement des clients DHCP statiques SpeedTouch™ pour des interfaces spécifique.

DNS

Cliquez sur ce lien pour afficher la page DNS (Dynamic Name System).

Cette page vous permet d'effectuer les opérations suivantes :

Visualiser les adresses louées des noms d'hôte du serveur DNS du SpeedTouch™:

Table de noms d'hôte DNS		Configuration du serveur DNS
N°	Nom d'hôte	Adresse
1	Sascha2	10.0.0.1
2	SpeedTouch
3	MyPrinter	10.0.0.10
4	HomeServer	10.0.0.254
Cliquez sur 'Nouveau' pour creer une nouvelle entrée.
Nouveau		Aide

Vous pouvez également ajouter des noms d'hôtes DNS statiques à l'aide de cette table. Cette opération peut s'avérer utile pour les périphériques qui ne prennant pas en charge DNS, tels qu'une imprimante. Le fait d'ajouter un nom pour votre imprimante réseau identifiée par son adresse IP vous permettra de contacter cette imprimante par son nom plutôt que par son adresse IP.

Visualiser et/ou entrez nom de Domaine DNS du SpeedTouchTM et activer ou désactiver le serveur DNS du SpeedTouchTM:

Table de noms d'hôte DNS		Configuration du serveur DNS
Nom de domaine :	Ian
✓ Activate server
Appliquer		Aide

Les sous-domaines DNS sont pris en charge ; dsl.office.lan, par exemple.

Système

Cliquez sur ce lien pour afficher la page Configuration.

Cette page vous permet d'effectuer les opérations suivantes :

Sauvegarder la configuration actuelle du SpeedTouch™, rétablit la configuration par défaut du SpeedTouch™ ou télécharger un fichier sauvégarde de configuration :

Configuration
Élément	Description
Région	Monde
Fournisseur	N'importe lequel
Nom du service	Connexion PPPoA routée- DHCP - NAPT
Description du service	Configuration du service de transmission par paquets PPPoA roulée à l'aide d'une connexion de session permanente.
Dernière configuration	Configuration set by Embedded Wizard
Specify a configuration file to upload:
	Browse...
Télécharger Sauvegarder	Rétablier les paramètres par défaut Aide

Pour sauvegarder la configuration en cours, cliquez sur Sauvegarder et suivez les instructions. Pour restaurer les parametes par défaut du SpeedTouch™, cliquez sur Rétablir les paramètres par défaut, ce qui aura pour effet de charger la configuration par défaut.

Pour télécharger et appliquer un fichier de configuration du SpeedTouch™ que vous avez sauvegarde précédemment, cliquez sur Parcourir afin d'acceder à l'emplacement où reside le fichier de configuration du SpeedTouch™. Sélectionnez le fichier de configuration et cliquez sur Téchécharger pour télécharger et appliquer la nouvelle configuration.

Afficher la version actuelle du logiciel système, son nom de fichier et le type de carte du SpeedTouchTM:

Logiciel système
Élément	Description
Version	4.2.0.20.0
Fichier	LLT6AA4.20K
Type de carte	ADNT-Q

Vérifiez les dernières mises à niveau du logiciel SpeedTouch™.

Mot de passer système

Cliquez sur ce lien pour afficher la page Mot de passse système.

Cette page vous permet de configurer un mot de passer système afin de limiter l'accès au SpeedTouch™ :

Mot de passer système
Entrez votre mot de passer (16 caract. max.):
Id utiliser :	johndoe
Mot de passer :	**********
Retapez votre mot de passe	**********
Appliquer	Aide

Il est vivement conseilé de définir un mot de passer système. Pour assurer une protection optimale du SpeedTouch™, ce mot de passage doit être modifié régulièrement. Toutefois, n'utilise jamais un mot de passage évident, tel que votre nom ou votre date de naissance.

IndiquezVoteIDutilisateuretvoiremotdepassesystemeetsaisissezecdernieranouveau danslechampappropiere.Cliquez surAppliquerpourappliqueerletmot dedonne passesysteme,puisurToutenregister pourenregistervorsmoodificationsdans lamemoivre persistante.

Modèles

Cliquez sur ce lien pour afficher la page Modèles.

Cette page vous permet d'effectuer les opérations suivantes :

Afficher les modèles disponibles pour l'assistant de Installation aisée incorpore :

Vue d'ensemble des modèles
Nom de filchier	Service
► pppoe.tpl	Connexion PPPoE routée- DHCP - NAPT
► pppoa.tpl	Connexion PPPoA routée- DHCP - NAPT
► br.tpl	Connexion Ethernet dérivée
Sélectionnez un modele pour afficher les détails
Aide

Télécharger de nouveaux fichiers de modèles, par exemple à partir du CD-ROM d'installation du SpeedTouch™ (les fichiers de modèles ont généralement l'extension .tpl):

Téléchargement du modele

Spécifiez un fichier modele à télécharger :

Browse...

Télécharger

En téléchargeant des modèles, vous pouvez accroître le nombre de services répertoriés dans l'assistant de Installation aisée.

Contactez votre fournisseur de services pour obtenir de plus amples informations sur l'utilisation des modèles.

Langue

Cliquez sur ce lien pour afficher la page Choix de la langue.

Cette page vous permet de désirir la langue pour la page Web du SpeedTouch™.

4 Gestionnaire NAT du SpeedTouch™

Introduction

Le gestionnaire NAPT du SpeedTouch™ vous permet d'ajouter des entrées NAT statiques pour des applications spécifique.

Utilisation du gestionnaire NAPT du SpeedTouch™

Pour ajouter une entrée NAPT statique à l'aide du gestionnaire NAPT du SpeedTouch™, procédez comme suit :

1 Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre ordinateur. Le navigateur du CD-ROM de SpeedTouch™ démarre automatiquement.

Si le navigateur du CD-ROM de SpeedTouch™ ne s'affiche pas automatiquement, cliquez sur Executer dans le menu Demarrer et saississez le chemin suivant : D:\Menu.exe, où D correspond à la lecture d'unité de votre lecteur de CD-ROM.

2 Le menu SpeedTouch™ apparait :

Cliquez sur Modifier mes paramètres.

3 La fenêtre illustrée ci-dessous s'affiche :

Cliquez sur Configurer mes paramètres NAPT.

4 La fenêtre Gestionnaire NAPT s'affiche :

Cliquez sur Suivant.

5 La fenêtre Accord de licence de logiciel s'affiche :

Vous doivent obligatoirement accepter les termes du contrat avant de poursuivre la procédure. Pour ce faire, cliquez sur Oui.

Si vous avez déjà accepté ce contrat de licence dans une session précédente du gestionnaire NAPT, cette fenêtre n'apparait pas.

6 Le gestionnaire NAPT recherche alors le SpeedTouch™ sur le réseau. La fenêtre suivant vous renseigne sur la progression de la recherche :

Une fenêtre Alerte de sécurité Windows peut vous informer que Windows a bloqué certaines fonctionnalités du gestionnaire NAPT du SpeedTouch™ :

Cliquez sur Débloquer pour autoriser le gestionnaire NAPT du SpeedTouch™ à acceder au réseau local.

7 Le gestionnaire NAPT répertorie les périphériques SpeedTouch™ déetectés sur le réseau :

Sélectionnez le SpeedTouch™ de votrechoix et cliquez sur Suivant.

Si vous SpeedTouch™ est protégé par un mot de passer système, le gestionnaire NAPT vous demande de saisir votre nom d'utilisateur et votre mot de passer.

8 La page suivante reprend les hôtes d'applications actuels :

Cliquez sur Ajouter pour saisir un nouvel hote d'applications.

9 La fenêtre Ajouter mappage de ports s'affiche.

Si vous souhaitez :

saisir un mappage de ports pour une application spécifique, cliquez sur l'onglet Base. Sélectionnez une application dans la liste des applications et saisissez une adresse IP hôte.
ajouter manuellement une entrée NAPT statique, cliquez sur l'onglet Avancé. Sélectionnez un protocole dans la liste des protocoles et saississez un port et une adresse IP hôte dans les champs appropriés.
indiquez l'adresse IP d'un serveur par défaut, puis cliquez sur l'onglet Hôte entrant par défaut. Saisissez la nouvelle adresse IP dans le champ Adresse IP hôte.

Cliquez sur Définir pour ajouter votre entrée dans la liste.

10 Le gestionnaire NAPT ajoute I'entrée NAPT dans la liste :

Cliquez sur Suivant pour sauvegarder les nouvelles entrées.

11 Le gestionnaire NAPT sauvegarde les nouvelles entrées NAPT dans la mémoire persistante :

12 La fenêtre suivante apparait lorsque la procédure est terminée :

Cliquez sur Terminer pour fermer le gestionnaire NAPT.

5 Support

Contenu de ce chapitre

Ce chapitre aborde les sujets suivants :

Rubrique	Page
Mise à niveau du logiciel système du SpeedTouch™	64
Configuration par défaut du SpeedTouch™	74
UPnP™ sur les systèmes Windows XP	75
Dépannage	78

5.1 Mise à niveau du logiciel système du SpeedTouch™

Introduction	Ce chapitre vous explique commentmettre à niveau lelogiciel système du SpeedTouchTM.
Mises à jour du logiciel système (tous les systèmes d'exploitation)	Pour vérifier la disponibilité de nouveaux packages de versions de logiciel système, procédez comme suit : ► Cliquez sur le lien disponible dans le navigateur du CD de SpeedTouchTM. ► Contactez votre administrateur reseau ou votre fournisseur d'accès. ► Visitez les pages de support SpeedTouchTM à l'adresse : ► http://www.speedtouch.com
Packages de logiciels système et sécurité	Tous les packages de logiciels système du SpeedTouchTM sont signés numérique et cryptés. Les packages corrompus ou modifiés de chaque façon que ce soit ne sont pas acceptés par le SpeedTouchTM. De cette manière, le SpeedTouchTM ou son fonctionnement ne peut jamais être corrompu ou perdu.
Mises à niveau du logiciel système	Suivant le système d'exploitation de votre ordinateur, vous pouvezmettre à niveau votre SpeedTouchTM par l'un des moyens suivants : ► L'Assistant de mise à niveau du SpeedTouchTM (Microsoft Windows ou Mac OS X) Pour plus d'informations, reportez-vous à la section « 5.1.1 Mise à niveau via l'Assistant de mise à niveau du SpeedTouchTM », page 65. ► Le client BootP de SpeedTouchTM (tous les systèmes d'exploitation) Pour plus d'informations, reportez-vous à la section « 5.1.2 Gestion manuelle du logiciel système via le serveur BOOTP », page 72.
Étapes préliminaires	Avant de procéder à la mise à niveau du SpeedTouchTM, vérifie always que : ► toutes les personnes utilisant les services du SpeedTouchTM sont informées d'une eventuelle brève période d' indisponibilité, ► le nouveau fichier de logiciel système est sauvégardé sur votre disque dur local ou un autre péripérisque de stockage.

5.1.1 Mise à niveau via l'Assistant de mise à niveau du SpeedTouch™

Introduction

La procédure déscribe dans cette section est valide uniquement si les conditions suivantes sont remplies :

Vousexecutezunsystemed'exploitationMSWindowsouMacOSX.
Votre SpeedTouchTM et votre ordinateur sont correctement connectés :

Par Ethernet ou USB si vous utilisez un système d'exploitation MS Windows
Par Ethernet si vous utilisez un système d'exploitation Mac OS X

Le nouveau fichier de logiciel système est de type bant-j_XX527x.bin, par exemple bant-j_AA527P.bin.

En général, lors de la procédure de mise à niveau, l'Assistant sauvégarde tous les paramètres de configuration et les restaure une fois le logiciel système télécharge.

Démarrage de l'Assistant de mise à niveau du SpeedTouch™

Vouves devez lancer l'Assistant de mise à niveau SpeedTouch™ différemment selon votre système d'exploitation :

Rubrique	Page
Sur les systèmes d'exploitation MS Windows	65
Sur Mac OS X	67

Sur les systèmes d'exploitation MS Windows

Procedez comme suit :

1 Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre ordinateur. Le navigateur du CD de SpeedTouch™ démarre automatiquement.

Si le navigateur du CD du SpeedTouch™ ne s'affiche pas automatiquement, cliquez sur Exécuter dans le menu Demarrer et saississez le chemin suivant : D:\Menu.exe, où D correspond à la lecture d'unité de votre lecteur de CD-ROM.

2 La fenêtre Sélectionner la langue vous invite à désir une langue. Sélectionnez la langue de votre choix et cliquez sur OK.

La langue seLECTIONnée est également utilisée comme langue par défaut des pages Web SpeedTouch™. Pour plus d'informations sur le changement de langue des pages Web, reportez-vous à la section « Langue », page 58.

3 Le menu du navigateur du CD de SpeedTouch™ s'affiche :

Cliquez sur Diagnostics et Maintenance.

4 La fenêtre illustrée ci-dessous s'affiche :

Cliquez sur Mettre à jour mon SpeedTouch™.

Une fenêtre Alerte de sécurité Windows peut vous informer que Windows a bloqué certaines fonctionnalités de l'Assistant de mise à niveau du SpeedTouch™ :

Cliquez sur Débloquer pour autoriser l'Assistant de mise à niveau du SpeedTouch™ à accéder au réseau local.

Pour continuer, reportez-vous à la section « Procedure de mise à niveau», page 68.

Sur Mac OS X

Procedez comme suit :

1 Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre ordinateur.
2 Ouvrez le CD-ROM et recherche le dossier osx.
3 Dans le dossier osx, double-cliquez sur upgradeST.pkg pour installer l'application de mise niveau du SpeedTouchTM.

L'Assistant d'installation peut vous demander uneUTHentication. Dans ce cas, cliquez sur pour entrer vos informations d'identification.

Si vous ordinateur fonctionne sous Mac OS X v10.3, vous serez peut-être inveter à executer un programme afin de déterminer si le package d'installation peut être installé. Dans ce cas, cliquez sur Continue (Continuer).

4Après l'installation, recherche le dossier Applications > SpeedTouch dans le disque de démarriage système (généralement à l'emplacement d'installation de l'application de mise à niveau du SpeedTouch™) et double-cliquez sur upgradeST pour lancer l'Assistant de mise à niveau du SpeedTouch™.
5 La fenêtre Sélectionner la langue vous invite à désir une langue. Sélectionnez la langue de votre choix et cliquez sur OK.

La langue seLECTIONnée est également utilisée comme langue par défaut des pages Web SpeedTouch™. Pour plus d'informations sur le changement de langue des pages Web, reportez-vous à la section « Langue», page 58.

Pour continuer, reportez-vous à la section « Procedure de mise à niveau», page 68.

Procédure de mise à niveau

1 La fenêtre Bienvenue dans l'Assistant de mise à niveau du SpeedTouch™ s'affiche :

Cliquez sur Suivant.

2 La fenêtre Contrat de licence logiciel SpeedTouch™ apparait :

Vous doivent obligatoirement accepter les termes du contrat avant de poursuivre la procédure. Cliquez sur Oui pour accepter.

Si vous avez déjà accepté ce contrat de licence lors d'une mise à niveau précédent, cette fenêtre n'apparait pas.

3 L'Assistant d'installation recherche alors le SpeedTouch™ sur le réseau. La fenêtre suivante vous renseigne sur la progression de la recherche :

4 L'Assistant d'installation SpeedTouch™ doit normalement détecter votre périphérique SpeedTouch™ sur le réseau local. La fenêtre suivante apparait :

Si plusieurs péripériques sont dédictés, le système affiche la liste de ceux-ci. Dans ce cas, Sélectionnévez votre péripérisque SpeedTouch™ et cliquez sur Suivant.

Si l'Assistant ne trouve pas de SpeedTouch™ sur le réseau, une fenêtre d'erreur s'affiche. Dans ce cas, reportez-vous à la page 21 pour plus d'informations.

5 Pour relancer la détction de votre SpeedTouch™, cliquez sur le bouton Précédent et passez à l' étape 3 de cette procédure.
6 CliqueurSuivant.
7 La fenêtre suivante affiche la version active du logiciel système sur le SpeedTouch™, ainsi qu'une ou plusieurs versions du logiciel système disponibles sur le CD-ROM :

Sélectionnez la version de votre choix et cliquez sur Suivant pour continuer.

Si vous fournisseur d'accès vous a procuéré un autre disque contenant un logiciel de mise à niveau dédié,clinquez sur Disque fourni pour rechercher le fichier approprié.

En cas de déclaration d'un logiciel système, vous âtes invite à confirmer votre début avant de poursuivre.

8 La fenêtre suivante vous donne un aperçu de votre sélection :

Cliquez sur Suivant pour continuer.

9 La fenêtre ci-dessous vous permet de suivre la progression de la mise à niveau :

10 Une fois la mise à niveau du SpeedTouch™ terminée, une dernière fenêtre s'affiche pour vousannoncer la réussite de la méthode :

Une fenêtre Alerte de sécurité Windows peut vous informer que Windows a bloqué certaines fonctionnalités de l'Assistant de mise à niveau du SpeedTouch™ :

Cliquez sur Débloquer pour autoriser l'Assistant de mise à niveau du SpeedTouch™ à acceder au réseau local.

Cliquez sur Terminer pour fermer l'Assistant.

Déclassement d'un logiciel système

Via la procédure identique, il est également possible - même si ce n'est pas recommandé - de déclasser le SpeedTouch™ en téléchargeant un logiciel système plus ancien que la version actuelle en cours d'exécution.

Notez toute fois que les fonctionnalités ajoutées lors de precedentes mises à niveau peuvent être perdues, ainsi que les paramètres de mot de passer système, la connectivité de bout en bout et d'autres paramètres de configuration.

5.1.2 Gestion manuelle du logiciel système via le serveur BOOTP

Gestion du logiciel système du SpeedTouchTM	La gestion du logiciel système du SpeedTouchTM est axée sur BOOTP, un mécanisme standard utilisé pour l'initialisation de stations sans disque. Le SpeedTouchTM est capable de passer en mode BOOTP, ce qui permet à un serveur BOOTP de:gérer le système de fichiers du SpeedTouchTM et de lui soumettre des fichiers de mise à niveau.
Remarque importante	Il est conseilé que seules les personnes rompues à l'utilisation d'un serveur BOOTP et des mécanismes BOOTP sous-jacents suivant la procédure décrite ci-dessous. Lorsque vous mettez à niveau le logiciel système, les paramètres par défaut du SpeedTouchTM sont restaurés. Vous étes donc invité à effectuer une sauvégarde de la configuration du SpeedTouchTM avant de continuer.
Avant de lancer la procédure	L'ordinateur sur lequel vous souhaitez effectuer la mise à niveau du logiciel système du SpeedTouchTM doit être équipé d'un serveur BOOTP tiers. Assurez-vous que le SpeedTouchTM est connecté à votre ordinateur via le port Ethernet. Si vous utilisez un SpeedTouchTM doté d'un port USB, déconnectez l'interface USB, le cas échéant, afin d'éviter toute erreur de communication pendant la mise à niveau du logiciel système. You aurez besoin de l'adresse MAC (Medium Access Control) de votre périphérique SpeedTouchTM. Pour récapierer cette adresse, reportez-vous à la section « Informations système», page 45. Vérifiez que vous disposez d'un fichier image valide du logiciel système du SpeedTouchTM sur votre disque dur local.

Procedure

Pourmettrea niveau/restaurerlelogiciel systemedu SpeedTouchTM:

1 Avant toute chose, assurez-vous que vous SpeedTouch™ n'est pas sous tension et qu'un serveur BOOTP est installé sur l'ordinateur sur lequel vous comptez effectuer la procédure de mise à niveau.
2 Configurez le serveur BOOTP de telle sorte qu'il utilise le fichier image du logiciel système du SpeedTouch™ en réponse aux requêtes BOOTP émises par le SpeedTouch™ que vous souhaitezmettre à niveau.
3 Pour identifier les requêtes BOOTP en provenance du SpeedTouch™, il convient de spécifique son adresse MAC et de définir une plage d'adresses IP affectées à la communication de base entre le serveur BOOTP et le SpeedTouch™.
4 À l'aide d'un crayon, maintenez enforcé le bouton de réinitialisation encastré (B) sur le panneau arrêté du SpeedTouch™ :

5 Tout en maintainant le bouton de réinitialisation enforcé (B), appuyez sur le bouton d'alimentation (A) pourmettre le SpeedTouch™ sous tension. Vou remarquerez que levoyant d'alimentation s'allume en rouge.
6 Maintenez le bouton enforcé pendant au moins douze secondes jusqu'à ce que le voyant d'alimentation devienne vert.
7 Relâchéz le bouton dés que levoyant d'alimentation devient vert. Cela signifie que le SpeedTouch™ est passé en mode BOOTP et qu'il envoie des requêtes BOOTP.
8 Le serveur BOOTP va alors répondre à ces requêtes et effectuer les opérations nécessaires à l'envoi du calculiel système au SpeedTouch™.
9 ÀpRES avoir vérifié la validité du logiciel système reçu pour le périhérique, le SpeedTouch™ démarre en mode de fonctionnement normal pour attever la mise à niveau.
10 Vous pouvez eventuèlement tlécharger la configuration de sauvegarde en suivant la procédure décrite à la section « Système », page 57.

5.2 Configuration par défaut du SpeedTouch™

Rétablissement des paramètres par défaut

Procedez comme suit :

1 Assurez-vous que le SpeedTouch™ est sous tension.
2 À l'aide d'un crayon, maintenez enforcé pendant sept secondes le bouton de réinitialisation encastré (A) du SpeedTouch™.

3 Relâchez le bouton.

Le SpeedTouch™ redémarre et ses paramètres par défaut sont rétablis.

5.3 UPnP™ sur les systèmes Windows XP

Ajout du composant UPnP

Si vous utilisez Microsoft Windows XP, il est recommendé d'ajouter le composant UPnP™ à votre système.

Procedez comme suit :

1 Dans le menu Demarrer, cliquez sur Panneau de configuration.
2 La fenêtre Panneau de configuration s'affiche. Cliquez sur Ajout/Suppression de programmes.
3 La fenêtre Ajout/Suppression de programmes s'affiche. Cliquez sur Ajouter/Supprimer des composants Windows.
4 L'Assistant Composants Windows apparait :

Selectionnez Services réseau dans la liste Composants et cliquez sur Dtails.

5 La fenêtre Services réseau s'affiche :

Cochez la case Universal Plug and Play et cliquez sur OK.

6 Cliquez sur Suivant pour lancer l'installation et suivez les instructions de l'Assistant Composants Windows.
7 À la fin de la méthode, l'Assistant vous informe que l'installation s'est déroulée avec succès. Cliquez sur Terminer pour quitter.

Pour plus d'informations sur l'UPnP ^TM et sur les caractéristiques UPnP ^TM du SpeedTouch ^TM , lisez les pages consacrées à ce sujet sur le site Web du SpeedTouch ^TM :

www.speedtouch.com

Configuration du Pare-feu Windows

Si vous ordinateur exécute Windows XP Service Pack 2 (SP2) et que vous utilisez le Pare-feu Windows, assurez-vous que celui-ci autorise les connexions réseau entrantes pour le service UPnP :

1 Dans le menu Demarrer, pointez sur Connexions et cliquez ensuite sur Afficher toutes les connexions.
2 Sous Gestion du réseau, cliquez sur Modifier les paramètres du Pare-feu Windows.

3 La fenêtre Pare-feu Windows s'affiche.
4 Cliquez sur I'onglet Exceptions.
5 Activez la case à cocher Infrastructure UPnP :

6 Cliquez sur OK.

Ajout du client de contrôle et de découverte de passerelle Internet

Votre système MS Windows XP est capable de rechercher et de contrôler des passerelles Internet telles que le SpeedTouch™ sur votre réseau local. Il est donc recommandé d'ajouter le client de contrôle et découverte de passerelle Internet à votre système.

Procedez comme suit :

1 Dans le menu Demarrer, cliquez sur Panneau de configuration.
2 La fenêtre Panneau de configuration s'affiche. Cliquez sur Ajout/Suppression de programmes.
3 La fenêtre Ajout/Suppression de programmes s'affiche. Cliquez sur Ajouter/Supprimer des composants Windows.
4 L'Assistant Composants Windows apparait :

Selectionnez Services réseau dans la liste Composants et cliquez sur Détails.

5 La fenêtre Services réseau s'affiche :

Selectionnez Client de contrôle et découverte de passerelle Internet, puis cliquez sur OK.

6 Cliquez sur Suivant pour lancer l'installation et suivez les instructions de l'Assistant Composants Windows.
7 À la fin de la procédure, l'Assistant vous informe que l'installation s'est déroulée avec succès. Cliquez sur Terminer pour quitter.

5.4 Dépannage

Problèmes de configuration

Si vous SpeedTouch™ est inaccessible en raison d'une mauvaise configuration, il est recommendé d'effectuer une réinitialisation matérielle aux paramètres du fabricant comme décrit à la section « 5.2 Configuration par défaut du SpeedTouch™ », page 74.

Notez toute fois que la restauration des paramètres du fabricant du SpeedTouch™ annule toutes les modifications apportées à la configuration.

Tableau de dépannage

Le tableau suivant peut vous aider à cerner la nature du problème. Vous y trouvez également des solutions possibles :

Problème	Solution
Le SpeedTouchTM ne fonctionne pas. (Aucunvoyant ne s'allume.)	Assurez-vous que le SpeedTouchTM est branché sur une prise électrique.
	Vérifiez que le module d'alimentation utilisé est adapté à votre SpeedTouchTM.
	Assurez-vous que l'interrupteur d'alimentation du SpeedTouchTM est sur la position ON.
Levoyant LAN ne s'allume pas. Levoyant d'intégrité/activité de liaison d'un port Ethernet ne s'allume pas.	Assurez-vous que les cables LAN sont bien connectés au port 10/100Base-T.
	Assurez-vous que le type de cable utilisé est ajusté à votre équipement Ethernet.
	Vérifiez que le port Ethernet de l'ordinateur est bien configuré en mode négociation automatique.
Faible niveau de performance du SpeedTouchTM.	Assurez-vous que le SpeedTouchTM est installé et configuré conformément aux instructions du Guide d'installation et de l'utilisateur et/ou aux instructions du fournisseur d'accès.
Le SpeedTouchTM n'est pas déetecté par l'UPnP™ de MS Windows XP ou par le client de contrôle et découverte de passerelle Internet.	Vérifiez que les composants de mise en réseau UPnP™ et Client de contrôle et découverte de passerelle Internet sont ajoutés à votre système MS Windows XP.
	Votre ordinateur ne prend pas en charge l'UPnP™ si vous possédez un système d'exploitation autre que MS Windows XP.
	Assurez-vous que l'UPnP™ n'est pas désactivé dans la page Web NAPT du SpeedTouchTM.
La ligne n'est pas synchronisée. Voyant DSL/WAN éteint ou clignotant.	Vérifiez que le répartiteur central ou les filtres dédiés sont correctement installés et que la bonne ligne est connectée au port de ligne de votre SpeedTouch™.
	Assurez-vous que le service ADSL est activé au niveau de la ligne téléphonique à laquelle est connecté le SpeedTouch™.
	Assurez-vous que la version appropriée du SpeedTouch™ est utilisée pour votre service DSL.
	Si vous disposez d'une installation ADSL/POTS (ADSL/PSTN), utilisez UNIQUÉMENT la version ADSL/POTS du SpeedTouch™. Si vous disposez d'une installation ADSL/RNIS, utilisez UNIQUÉMENT la version ADSL/ISDN du SpeedTouch™.
Service téléphonique traditionnel défectueux	Vérifiez que le répartiteur central ou les filtres dédiés sont correctement installés.

Besoin d'aide ?

Pour obtenir de l'aide supplémentaire en ligne, rendez-vous à l'adresse www.speedtouch.com.
