SPEEDTOUCH 516 - Modem/Routeur ALCATEL-LUCENT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SPEEDTOUCH 516 ALCATEL-LUCENT au format PDF.
| Marque | ALCATEL-LUCENT |
| Modèle | SPEEDTOUCH 516 |
| Type de produit | Modem/Routeur ADSL résidentiel |
| Catégorie | Modem/Routeur |
| Versions disponibles | POTS (ligne analogique) et RNIS (numérique) |
| Connectivité | Ethernet 10/100Base-T (1 port) |
| Ports | 1 port DSL (RJ-11), 1 port Ethernet (RJ-45), alimentation 15V AC |
| Alimentation | Adaptateur secteur 15V AC |
| Protocoles supportés | ADSL, ADSL2, ADSL2+, RE-ADSL (selon version), PPPoE, PPPoA |
| Fonctions principales | Connexion Internet ADSL, serveur DHCP, pare-feu intégré, interface de gestion Web, contrôle d'accès par mot de passe |
| Voyants lumineux | Alimentation (vert/rouge), DSL (vert), Ethernet (vert), Internet (vert/rouge) |
| Sécurité | Nom d'utilisateur et mot de passe par défaut (Administrator/vide), pare-feu, contrôle d'accès |
| Systèmes d'exploitation supportés | Microsoft Windows (98 SE, Me, 2000, XP), Mac OS X, autres via interface Web |
| Montage mural | Oui, avec base et support mural optionnels (entraxe de 110 mm) |
| Contenu de la boîte | Passerelle SpeedTouch, câble Ethernet jaune (RJ-45), câble DSL gris (RJ-11), adaptateur secteur, CD d'installation, guide d'installation rapide, filtre(s) DSL (optionnel) |
| Numéro de série | Sur étiquette au-dessous de l'appareil |
| Informations réglementaires | Disponibles sur CD et/ou brochure imprimée |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de liquides. |
FOIRE AUX QUESTIONS - SPEEDTOUCH 516 ALCATEL-LUCENT
Questions des utilisateurs sur SPEEDTOUCH 516 ALCATEL-LUCENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Modem/Routeur au format PDF gratuitement ! Retrouvez votre notice SPEEDTOUCH 516 - ALCATEL-LUCENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SPEEDTOUCH 516 de la marque ALCATEL-LUCENT.
MODE D'EMPLOI SPEEDTOUCH 516 ALCATEL-LUCENT
Résidentielle Passerelle ADSL
Guide d'installation

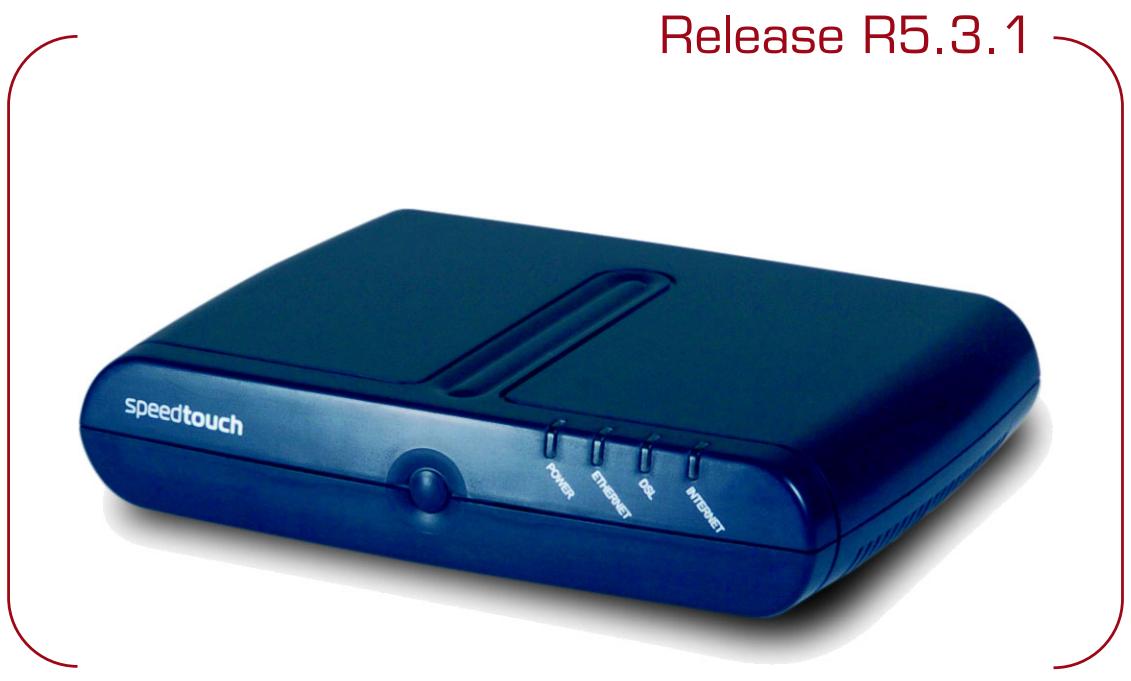

SpeedTouch™
Guide d'installation
R5.3.1
© 1999-2005 THOMSON. Tous droits réservés.
La distribution et la copie de ce document, ainsi que l'utilisation et la communication de son contenu, sont interdites sans autorisation écrite de THOMSON. Le contenu du présent document est destiné à un usage purement informatif. Il peut être modifié sans avis préalable et ne doit pas être considéré comme un engagement de la part de THOMSON. THOMSON décline toute responsabilité quant aux erreurs ou inexactitudes que pourrait contenir le présent document.
Les marques commerciales suivantes sont mentionnées dans le présent document :
SpeedTouch™ est une marque de THOMSON. Microsoft, MS-DOS, Windows, Windows NT et Internet Explorer sont éposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. UNIX est une marque déposée de UNIX System Laboratories, Incorporated. Apple et Mac OS sont des marques déposées de Apple Computer, Incorporated, enregistrées aux États-Unis et dans d'autres pays. Adobe, le logo Adobe, Acrobat et Acrobat Reader sont éposées de Adobe Systems, Incorporated aux États-Unis et/ou dans d'autres pays. Netscape et Netscape Navigator sont des marques déposées de Netscape Communications Corporation. Ethernet est une marque de Xerox Corporation. "Wi-Fi" et le logo Wi-Fi sont des marques déposées de Wi-Fi Alliance. "Wi-Fi CERTIFIED", "Wi-Fi ZONE", "Wi-Fi Alliance", leurs logos et "Wi-Fi Protected Access" sont des marques déposées de Wi-Fi Alliance.
D'autres produits peuvent être leurs fabricants respectifs.
Informations sur le document
État : v1.0 (juin 2005)
Référence : E-DOC-CTC-20050429-0027
Titre abrégé : Guide d'installation ST516 R5.3.1 (fr)
Table des matières
À propos du présent Guide d'installation............ 1 1 Présentation du SpeedTouch™ 3 2 Installation de base 5 2.1 Installation du boîtier de votre SpeedTouch™ 6 2.2 Raccordement de l'équipement 7 2.3 Le CD d'installation du SpeedTouch™ 8 3 Accès Internet immédiat 11 3.1 Assistant d'installation domotique du SpeedTouch™ 12 3.2 Installation aisée basée sur le Web 17 3.3 Test de votre connexion Internet 19 3.4 Sécurité de base 20 4 Interface Web 21
5 Dépannage d'une connexion Internet 23 5.1 Vérification du matériel 24 5.2 Diagnostics des voyants 25 5.3 Diagnostics Web 27 5.4 Dépannage du CD d'installation SpeedTouch™ 28 5.5 Dépannage de l'installation aisée 31
Symboles utilisés
Une remarque fournit des informations complémentaires sur un sujet.
Un conseil propose une autre méthode ou un raccourci pour effectuer une action.
Un avertissement vous avertit d'éventuels problèmes ou de précautions spécifiques à prendre.
Terminologie
En règle générale, dans le présent Guide d'installation, le terme SpeedTouch™ est utilisé pour désigner le SpeedTouch™ 516(i).
Mises à jour de la documentation et du logiciel
THOMSON développe sans cesse de nouvelles solutions, mais s'engage également à améliorer la qualité de ses produits existants.
Pour toute remarque concernant le présent document, veuillez nous contacter à l'adresse documentation.speedtouch@thomson.net.
Pour plus d'informations sur les dernières innovations technologiques de THOMSON, ainsi que les mises à niveau de logiciels et de la documentation, rendez-vous à l'adresse :
www.speedtouch.com
Présentation du SpeedTouch™
En une minute, vous pourrez accéder à Internet avec votre routeur DSL pour l'entreprise SpeedTouch™ 516(i) résidentielle passerelle ADSL.
Ce Guide d'installation vous montrera comment configurer votre SpeedTouch™ et comment connecter un ordinateur ou un réseau local (LAN) à Internet.
Identification de votre SpeedTouch™
L'étiquette au-dessous de votre SpeedTouch™ vous fournit les informations suivantes sur le SpeedTouch™ :
Nom du produit, Numéro du modèle, Numéro de série.
Ne retirez pas et ne couvrez pas l'étiquette.
Versions
Le SpeedTouch™ est proposé en deux versions ADSL :
La version ADSL POTS : Le SpeedTouch™ 516 se connecte à une ligne téléphonique analogique classique (POTS). La version ADSL RNIS : Le SpeedTouch™ 516i se connecte à une ligne de réseau numérique à intégration de services (RNIS), permettant ainsi aux résidences avec une ligne RNIS d'utiliser le service ADSL.
La version POTS prend en charge ADSL, ADSL2, ADSL2+ et RE-ADSL. La version RNIS prend en charge ADSL et ADSL2.
Vous pouvez facilement identifier votre version en vérifiant le nom du produit imprimé sur l'étiquette d'identification, sur le dessous de votre SpeedTouch™.
N'utilisez que la version du SpeedTouch™ adaptée au service DSL dont vous disposez.
Vérification du contenu à la livraison
Si un des éléments manque ou est abîmé, contactez votre distributeur local. Votre boîte doit contenir les éléments suivants :
Passerelle SpeedTouch™ Câble Ethernet jaune (RJ-45) Câble DSL gris (RJ-11) Adaptateur secteur Consignes de sécurité et informations réglementaires (brochure facultative) Guide d'installation rapide Base pour combiné (en option) Instructions, vis et chevilles pour montage mural (en option) Filtre(s) DSL (en option)
CD d'installation du SpeedTouch™
Votre SpeedTouch™ est livré avec un CD d'installation.
Si vous insérez le CD dans un PC Microsoft Windows ou un ordinateur Mac OS X, un menu CD intuitif vous aide à parcourir les fonctions et le contenu du CD d'installation.
Pour plus d'informations, reportez-vous à la section « 2.3 Le CD d'installation du SpeedTouch™ », page 8.
Si vous utilisez un autre système d'exploitation, un ensemble de sous-répertoires vous permet de parcourir facilement la documentation de l'utilisateur, les logiciels système du SpeedTouch™, les modèles de service, etc.
Avant de commencer
Veuillez lire les consignes de sécurité et les informations réglementaires préalablement à toute utilisation. Les consignes de sécurité se trouvent sur le CD d'installation et/ou peuvent également être fournies sous forme d'une brochure imprimée.
Service ADSL
Le service ADSL doit être opérationnel sur votre ligne téléphonique ou RNIS.
Si les services téléphonique et ADSL sont simultanément disponibles sur la même paire torsadée, vous devez prévoir un répartiteur central ou des filtres distribués pour séparer les signaux ADSL et téléphoniques.
Les lignes téléphoniques du réseau public transportent des tensions pouvant entraîner une électrocution. N'essayez de configurer un répartiteur ou des filtres que s'ils ont été conçus pour être installés par un personnel non qualifié. Pour une aide complémentaire, contactez votre fournisseur de services.
Configuration exigée
Pour connecter votre ordinateur via Ethernet, assurez-vous que l'ordinateur est équipé d'une carte d'interface réseau Ethernet (NIC).
2.1 Installation du boîtier de votre SpeedTouch™
Boîtier du SpeedTouch™
Le SpeedTouch™ peut être fixé à un mur, installé verticalement ou simplement être posé sur un bureau.

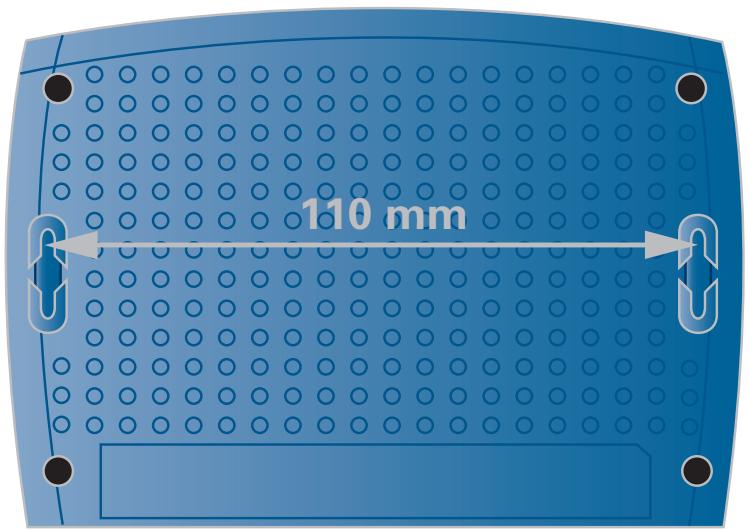

Support mural
Pour fixer le SpeedTouch™ sur un mur ou une autre surface verticale :
1. Faites deux trous dans le mur ou la surface verticale à l'emplacement souhaité pour le SpeedTouch™. La distance entre les deux trous doit être de 110 millimètres. 2. Serrez les deux vis dans les trous percés à l'intérieur du mur. Par rapport à la surface du mur, les vis doivent dépasser de 5 millimètres. 3. Fixez votre SpeedTouch™ au mur en utilisant les deux fentes situées sur le dessous de l'appareil.
Si vous installez le SpeedTouch™ sur une planche en plâtre, utilisez des chevilles pour fixer les vis. Sinon, la tension des câbles raccordés aux connecteurs du panneau arrière du SpeedTouch™ risque d'arracher l'appareil du mur.
Position verticale
Pour installer le SpeedTouch™ en position verticale, utilisez la base pour combiné (si elle est disponible).

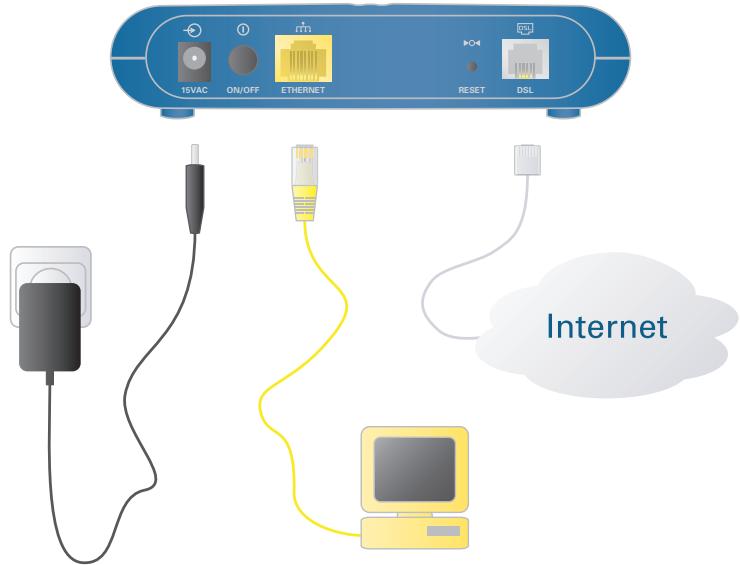

Câblage
L'illustration ci-dessous décrit tous les types de connexion possibles à un SpeedTouch™.
Les couleurs imprimées sur le panneau arrière de votre SpeedTouch™ faciliteront le raccordement des câbles de couleur.
Procédez comme suit :
1. Utilisez le câble DSL gris pour raccorder le port DSL du SpeedTouch™ à la prise murale ou au filtre distribué de votre téléphone. 2. Raccordez la prise coaxiale de l'adaptateur d'alimentation électrique au port « 15VAC » du à la prise murale. 3. L'Assistant d'installation du SpeedTouch™ vous demandera de :
Raccordez le câble RJ-45 Ethernet jaune au port Ethernet jaune de votre au port Ethernet de l'ordinateur.
Mise sous tension du SpeedTouch™
Pour mettre le SpeedTouch™ sous tension, appuyez sur le bouton power sur le panneau arrière du SpeedTouch™.
Pendant la procédure de démarrage, le voyant d'alimentation rouge sur le panneau avant s'allume pendant quelques secondes. Dès que le voyant d'alimentation devient vert, votre SpeedTouch™ est prêt à fonctionner. Le voyant DSL vert s'allume également pendant quelques secondes.
Si ces voyants ne s'allument pas, veuillez vous reporter à la section "Vérification des voyants", page 25. Vous trouverez une description complète des voyants dans le Guide de l'utilisateur du SpeedTouch™.
Pour mettre votre SpeedTouch™ hors tension, appuyez sur le même bouton.
2.3 Le CD d'installation du SpeedTouch™
Votre SpeedTouch™ est livré avec un CD d'installation.
Si vous insérez le CD dans un PC Microsoft Windows ou un menu CD intuitif vous aide à parcourir les fonctions et le contenu du CD d'installation.
Pour pouvoir exécuter les applications du CD d'installation sur un système d'exploitation MS Windows 2000 ou MS Windows XP, ou sur vous avez besoin des droits d'administration.
Si vous utilisez un autre système d'exploitation, un ensemble de sous-répertoires vous permet de parcourir facilement la documentation de l'utilisateur, les logiciels système du SpeedTouch™, les modèles de service, etc.
Lancement du CD sous MS Windows ou Mac OS X
Pour lancer le menu du CD d'installation du SpeedTouch™ :
1. Insérez le CD d'installation dans le lecteur de CD-ROM ou de DVD-ROM de votre ordinateur.
Sur MS Windows, le CD doit démarrer automatiquement.
Sinon, reportez-vous à la section "Le CD du SpeedTouch™ ne démarre pas automatiquement", page 28.
Sur Mac OS X : Une fenêtre s'ouvre avec le contenu du CD. Double-cliquez sur Menu.
2. Dans la fenêtre "Sélectionner la langue", sélectionnez la langue de votre choix et cliquez sur OK. 3. L églementaires du SpeedTouch™ s'affichent dans votre navigateur Web par défaut.
Si vous avez donné votre accord pour l églementaires sur cet ordinateur au préalable, les instructions ne sont pas affichées et le menu du CD apparaît.
Lisez attentivement toutes les instructions. Si besoin est, vous pouvez sélectionner une autre langue pour lire les instructions dans la barre de langues disponible dans le coin supérieur droit de la fenêtre du navigateur Web.
Votre produit SpeedTouch™ a été conçu et testé pour répondre aux dernières normes en matière de sécurité. Pour garantir une utilisation adéquate du produit, il est cependant indispensable de lire et de se conformer aux c affichées et/ou disponibles dans la brochure intitulée "Consignes de sécurité et informations réglementaires", et ce, préalablement à l'installation du produit SpeedTouch™.
5 Si vous avez lu attentivement , fermez la fenêtre du navigateur pour continuer. La fenêtr vous invite normalement à confirmer la lecture :

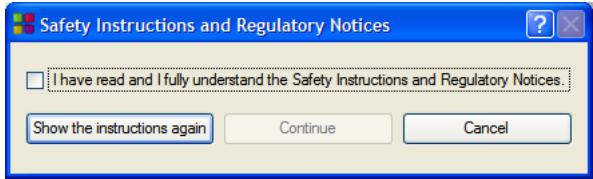

6 Sélectionnez "J'ai entièrement lu et compris églementaires." et cliquez sur Continuer.
Le menu du CD du SpeedTouch™ apparaît.

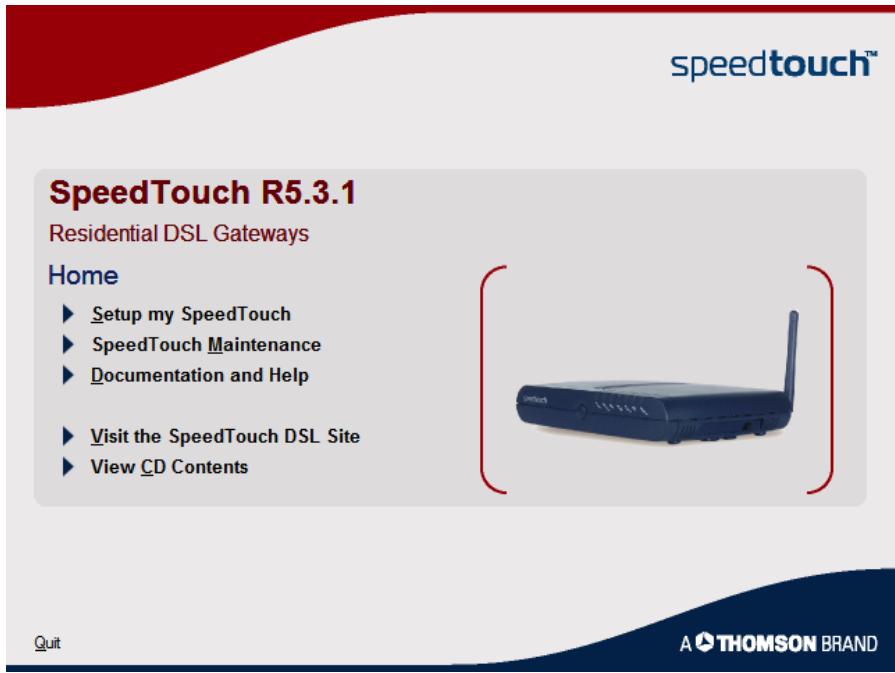

Menu du CD du SpeedTouch™
Le menu du CD du SpeedTouch™ s'affiche automatiquement chaque fois que vous insérez le CD.
Choisissez :
Installez mon SpeedTouch pour démarrer l' , qui vous permet de préparer votre SpeedTouch™ et le réseau pour la connexion Internet.
Pour plus d'informations, reportez-vous à la section « 3.1 », page 12.
Maintenance du SpeedTouch™ pour :
Reconfigurer votre SpeedTouch™ via l'Assistant d'installation domotique. Mettre à niveau la version du logiciel sur votre SpeedTouch™. Rechercher les mises à niveau du SpeedTouch™ sur Internet.
Documentation et aide pour :
Consultez la documentation utilisateur relative à la passerelle DSL de votre SpeedTouch™. Consultez la documentation utilisateur de vos produits réseau SpeedTouch™. Pour plus d'informations, reportez-vous à la gamme des produits SpeedTouch™. Consultez les sections du support en ligne à l'adresse www.speedtouch.com.

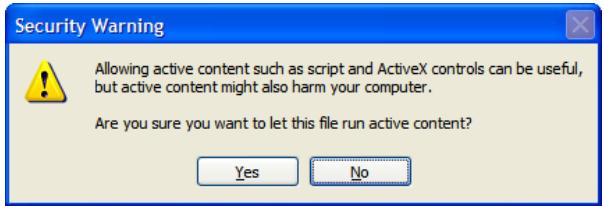

Si vous rencontrez des problèmes pour afficher la documentation du SpeedTouch™, reportez-vous à la section « La documentation du SpeedTouch™ ne peut pas être affichée », page 29.
Ouvrez une nouvelle fenêtre pour afficher le contenu du CD d'installation.
Accès Internet immédiat
Ce que vous devez obtenir de votre fournisseur de services Internet (ISP)
Les paramètres de configuration suivants sont fournis par votre ISP :
Le modèle de service de connexion de votre ISP (par exemple, PPPoE) VPI/VCI (par exemple 8/35) Votre nom d'utilisateur et votre mot de passe pour la connexion à Internet
Éventuellement, votre fournisseur de services Internet (ISP) peut indiquer le profil de service à utiliser dans l'Assistant d'installation domotique ou l'Installation aisée du SpeedTouch™.
Configuration de
Il existe différentes façons de configurer sur votre SpeedTouch™. Le meilleur moyen dépend de votre système d'exploitation.
| Si vous utilisez le système d'exploitation suivant | la méthode recommandée pour configurer votre SpeedTouch™ est |
| MS Windows (98 SE, Millennium, 2000 ou XP) | I'Assistant d'installation domotique décrit dans la section « 3.1 Assistant d'installation domotique du SpeedTouch™ », page 12. |
| Mac OS X | |
| Tout autre système d'exploitation | I'Installation aisée, désrite dans la section « 3.2 Installation aisée basée sur le Web », page 17: Ouvrez votre navigateur Web, l'interception HTTP du SpeedTouch™ fera le reste. |
Si vous utilisez MS Windows XP, il est également possible d'utiliser l'Agent de contrôle de la passerelle Internet MS Windows XP pour UPnP, comme indiqué dans le Guide de l'utilisateur du SpeedTouch™.
Configuration de la connexion Internet
L'Assistant d'installation du SpeedTouch™ vous permet d'accéder à Internet en un éclair.
D'abord, l'assistant essaie de détecter votre SpeedTouch™. Après avoir connecté votre ordinateur, l'assistant configure votre SpeedTouch™ et, si nécessaire, votre ordinateur.
L'Assistant d'installation domotique a été conçu pour les systèmes d'exploitation Microsoft Windows et Mac OS X (dans ce dernier cas, à condition que vous utilisiez une connexion câblée vers le SpeedTouch™).
Conditions requises
Vérifiez les points suivants :
Votre SpeedTouch™ est uniquement connecté à une ligne téléphonique DSL et à une prise de courant. Votre SpeedTouch™ est configuré et alimenté correctement. Votre SpeedTouch™ est dans son état de configuration par défaut.
Lancement de l'assistant d'installation domotique
Pour lancer du SpeedTouch™ :
1 Lancez le CD d'installation du SpeedTouch™.
Pour plus d'informations, reportez-vous à la section « 2.3 L », page 8.
2. Le menu du CD du SpeedTouch™ s'affiche.
Sinon, reportez-vous à la section "Le CD du SpeedTouch™ ne démarre pas automatiquement", page 28.
Dans le menu du CD du SpeedTouch™, cliquez sur Installer mon SpeedTouch pour démarrer l'Assistant d'installation du SpeedTouch™.
3 Sur la page Bienvenue, cliquez sur Suivant pour continuer. 4 La fenêtre Contrat de licence logiciel apparaît.
Vous devez obligatoirement accepter les termes du contrat avant de poursuivre la procédure. Cliquez sur Oui pour accepter.
Si vous avez déjà accepté ce Contrat de licence lors d'une configuration précédente, cette fenêtre n'apparaît pas.

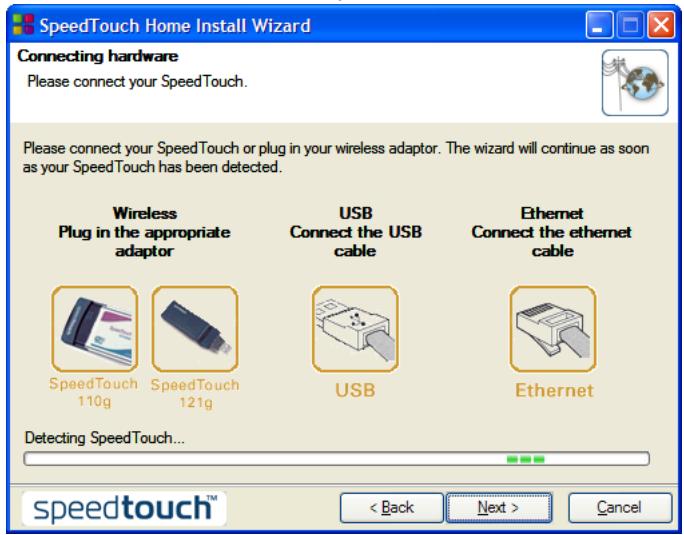

Connexion de votre ordinateur
L'Assistant d'installation du SpeedTouch™ vérifiera votre système et vous invitera à connecter le SpeedTouch™ à votre ordinateur.
Une fois le câble Ethernet raccordé à l'ordinateur et au SpeedTouch™, passez à la section « Configuration du SpeedTouch™ (et de votre ordinateur) », page 14.

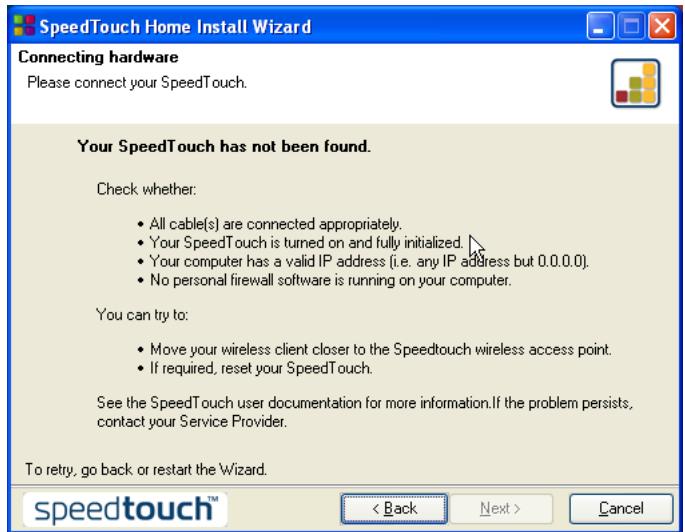

Si l'assistant ne détecte aucune connexion, un message d'erreur s'affiche. Reportez-vous à la section "L'assistant ne détecte pas de connexion", page 28.
Configuration du SpeedTouch™ (et de votre ordinateur)
Une fois que le matériel a été installé correctement et que vous êtes connecté au SpeedTouch™, l'assistant poursuit la configuration de votre SpeedTouch™.
Procédez comme suit :
1. Si vous y êtes invité, entrez le nom d'utilisateur et le mot de passe pour les paramètres de sécurité de votre SpeedTouch™ et cliquez sur OK.
L'utilisateur par défaut est « Administrator ». Si le mot de passe est vide, cela signifie que vous n'avez pas à remplir le champ. Il est souhaitable de spécifier un autre nom d'utilisateur et un autre mot de passe pour protéger votre SpeedTouch™ contre les violations de la sécurité pendant la procédure de configuration (voir « Contrôle d'accès », page 15) ou comme indiqué dans la section « 3.4 Sécurité de base », page 20.

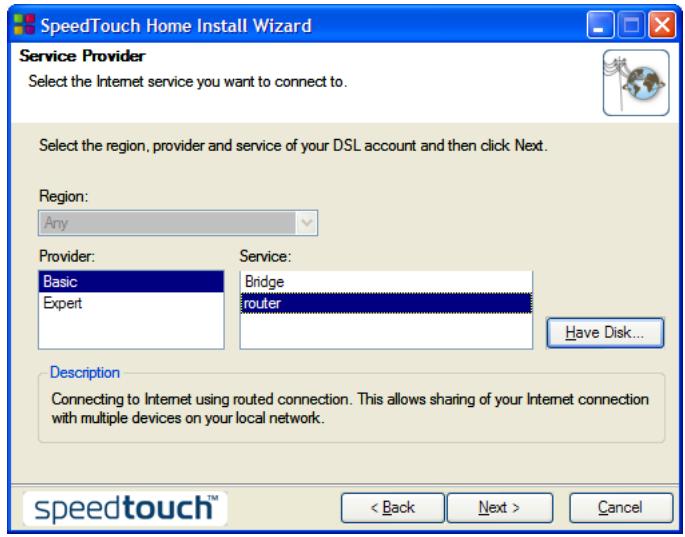

Sélectionnez la Région, le Fournisseur et le Service correspondant à votre connexion Internet, tels qu'ils ont été spécifiés par votre fournisseur de services, et cliquez sur Suivant.
Si le fournisseur d'accès a prévu un disque distinct contenant un profil de service dédié, cliquez sur Disque fourni pour rechercher le fichier modèle approprié.
À partir de ce point, la procédure peut différer légèrement de celle indiquée ci-après. Les informations requises dépendent du profil de service sélectionné et doivent vous être communiquée . Les écrans suivants vous guident à travers la procédure de configuration de votre SpeedTouch™ et de votre ordinateur. Entrez les informations demandées et cliquez sur Suivant lorsque vous y êtes invité.
3 Sélectionnez le VPI/VCI et, si besoin est, le Type de connexion, tels qu'ils ont été spécifié , et cliquez sur Suivant. 4 Entrez le Nom d'utilisateur et le Mot de passe de votre compte Internet, tels qu'ils ont été spécifié , et cliquez sur Suivant.

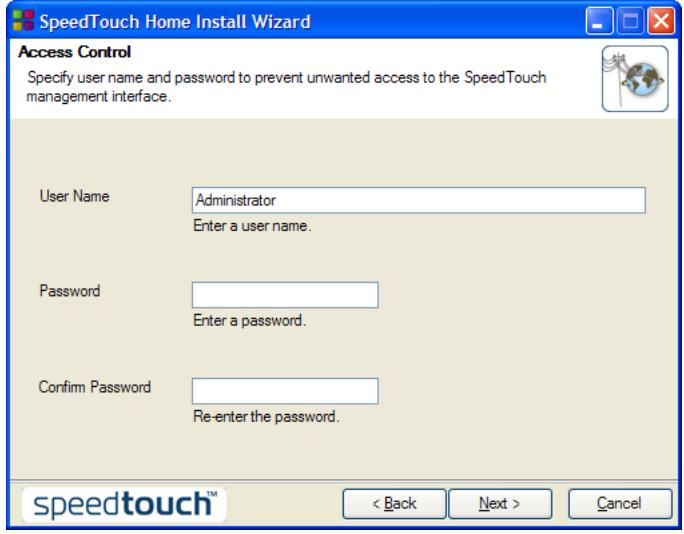

Contrôle d'accès
Pour protéger votre SpeedTouch™ contre les accès non autorisés, vous devez fournir un nom d'utilisateur et un mot de passe. Chaque fois qu'un utilisateur souhaite accéder à une interface de gestion SpeedTouch™, il est invité à fournir ce nom d'utilisateur et ce mot de passe avant que l'accès ne lui soit accordé.
Fin de l'Assistant d'installation domotique

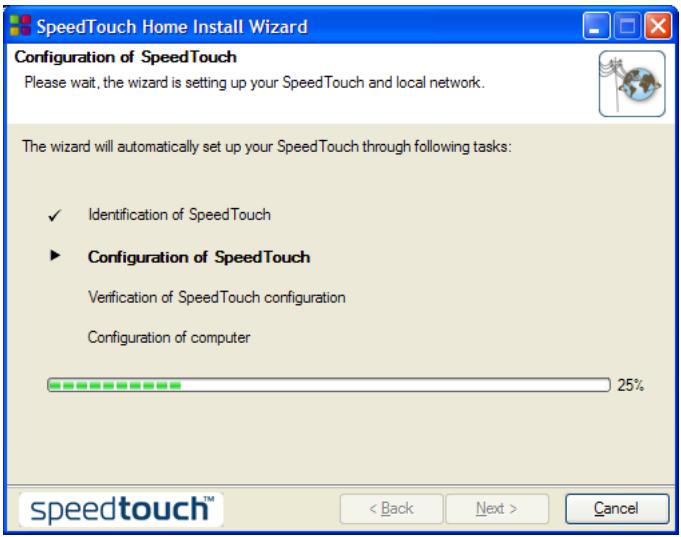

L du SpeedTouch™ configurera le SpeedTouch™ et votre ordinateur en fonction du profil de service. La fenêtre ci-dessous vous permet de suivre la progression de la configuration :
Pour finir, cliquez sur Terminer afin de fermer l'assistant. Après quelques secondes, le voyant Internet vert s'allume. Sinon, reportez-vous à la section « 5.2 Diagnostics des voyants », page 25. Vous êtes redirigé automatiquement vers les pages SpeedTouch™ incorporées (sauf si vous avez désélectionné la case à cocher http://speedtouch.lan dans la fenêtre précédente).

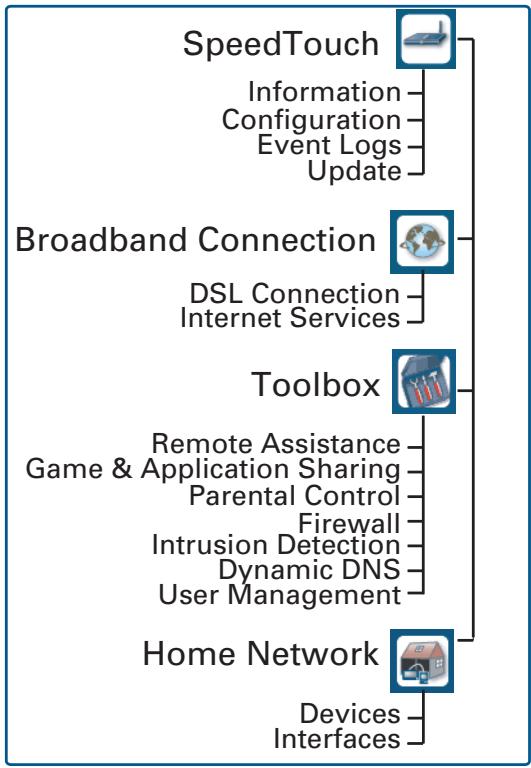

Ces pages vous permettent de configurer votre pare-feu, vos paramètres de point d'accès sans fil, etc. Pour plus d'informations, reportez-vous au Guide de l'utilisateur du SpeedTouch™.
Vous pouvez tester votre connexion Internet en suivant la procédure décrite dans la section « 3.3 Test de votre connexion Internet », page 19.
Paramètres IP
Le serveur DHCP du SpeedTouch™ est activé par défaut. Par conséquent, l'interface réseau de l'ordinateur, utilisée pendant la procédure de l'Assistant d'installation domotique, est configurée pour obtenir sa configuration IP de façon dynamique.
Pour les configurations IP fixes, veuillez suivre les instructions de votre fournisseur de services Internet.
3.2 Installation aisée basée sur le Web
Installation aisée
Avec l'Installation aisée, quelques clics suffisent pour configurer votre connexion Internet.
L'installation aisée ne dépend pas du système d'exploitation.
Conditions requises
Vérifiez les points suivants :
Votre SpeedTouch™ est configuré et alimenté correctement. Votre ordinateur est connecté correctement au SpeedTouch™. Dans le cas d'une connexion sans fil, un adaptateur client sans fil doit être installé sur votre ordinateur et configuré correctement pour se connecter à votre SpeedTouch™. Votre ordinateur hôte est configuré en tant que client DHCP ou avec une adresse IP fixe valide.
En cas de problèmes, vous pouvez attribuer à l'ordinateur hôte une adresse IP fixe dans le même sous-réseau que celui de votre SpeedTouch™ (si le SpeedTouch™ utilise ses paramètres par défaut, c'est-à-dire une adresse comprise entre 192.168.1.1 et 192.168.1.253). Si vous utilisez des adresses IP fixes, le SpeedTouch™ doit être configuré en tant que serveur DNS (par défaut).
Ce navigateur Web n'utilise pas de serveur proxy. Pour plus d'informations, voir « Désactivation du serveur proxy », page 31.
Interception HTTP
Procédez comme suit :

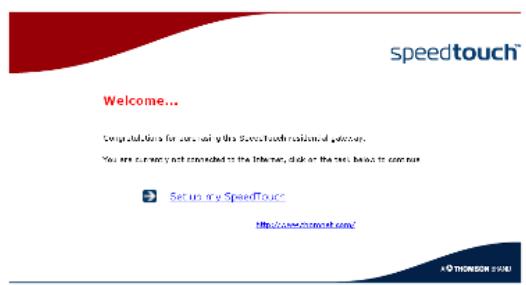

1. Ouvrez un navigateur Web. Accédez à un site Web arbitraire, par exemple http://www.speedtouch.com. Tant qu'aucune connexion Internet n'aura été configurée, vous serez automatiquement redirigé vers la page d'accueil du SpeedTouch™.
Si vous n'êtes pas redirigé automatiquement, passez à la section « Lancement de », page 18.
2. Cliquez sur "Installer mon SpeedTouch" pour lancer . 3. Passez à la section « Configuration de la connexion Internet », page 18.
Lancement de l'Assistant d'installation aisée
Il est toujours possible de lancer à partir des pages Web incorporées. Procédez comme suit :

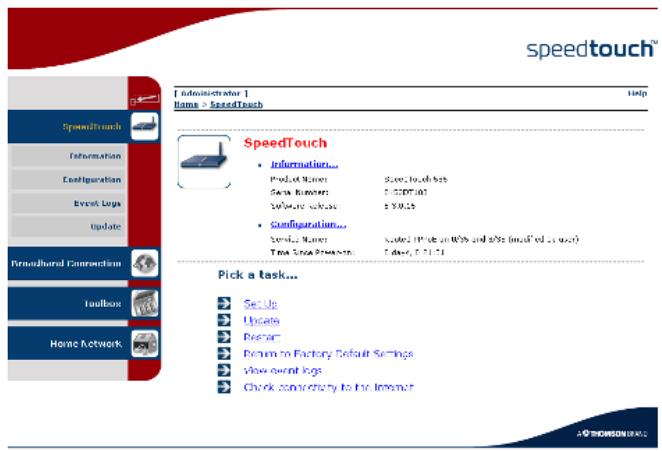

1 Accédez aux pages SpeedTouch™ sur http://speedtouch.lan ou sur son adresse IP (l'adresse par défaut est 192.168.1.254). 2 Dans le menu, cliquez sur SpeedTouch.
3 Dans la liste Choisissez une tâche, cliquez sur Installer.
Configuration de la connexion Internet
Dans l'Assistant d'installation aisée :
1 Cliquez sur Suivant pour continuer. Si, pour une raison quelconque, vous voulez interrompre l'assistant, cliquez sur Annuler. 2 Choisissez le Service délivré par votre fournisseur de services Internet (routeur ou pont), puis cliquez sur Suivant. 3 Sélectionnez le VPI/VCI approprié et, si besoin est, le Type de connexion (PPPoE ou PPPoA) - délivré par votre fournisseur de services Internet (ISP), puis cliquez sur Suivant. 4 Pour un service routeur, spécifiez les paramètres du compte Internet (nom d'utilisateur PPP et mot de passe) communiqués par votre fournisseur de services Internet (ISP). Cliquez sur Suivant. 5 Spécifiez le SpeedTouch™ Nom d'utilisateur et le Mot de passe de sécurité.
L'utilisateur par défaut est « Administrator ». Si le mot de passe est vide, cela signifie que vous n'avez pas à remplir le champ. Il est souhaitable de spécifier un autre nom d'utilisateur et un autre mot de passe pour protéger votre SpeedTouch™ contre les violations de la sécurité, comme cela a été décrit dans la section « 3.4 Sécurité de base », page 20.
L'écran suivant vous permet de réviser vos paramètres avant de commencer la configuration de votre SpeedTouch™. Si un élément est manquant ou incorrect, cliquez sur Retour. Pour confirmer les paramètres, cliquez sur Démarrer. Patientez jusqu'à la fin de la configuration, puis cliquez sur Terminer. Après un moment, vous êtes automatiquement renvoyé à la page d'accueil. Cliquez sur le lien du bas pour accéder aux pages SpeedTouch™ ou sélectionnez "Ne pas afficher cette page" pour accéder à Internet via votre page d'accueil par défaut.
3.3 Test de votre connexion Internet
Contrôle de la connectivité
Une fois la connexion Internet configurée, il existe un moyen simple de vérifier si la configuration est appropriée.
1. Accédez à la page d'accueil du SpeedTouch™ (http://speedtouch.lan ou 192.168.1.254). 2. Dans le volet de navigation gauche, sélectionnez SpeedTouch. 3. Dans la liste "Choisissez une tâche", cliquez sur "Contrôler la connectivité à Internet". 4. Sélectionnez un Service Internet à contrôler. 5. Cliquez sur "Contrôler la connectivité". 6. Si le test réussit, vous obtenez une liste de marques vertes, comme dans l'exemple ci-dessous :
Test Results
DSL
ATM
Ethernet
PPP
Internet
En cas de problème, veuillez vous reporter à la section « 5.3 Diagnostics Web », page 27.
3.4 Sécurité de base
Nom d'utilisateur et mot de passe par défaut
Le SpeedTouch™ est livré avec un utilisateur par défaut ; son nom d'utilisateur est « Administrator » et le mot de passe par défaut est vide.
Modification du mot de passe
Pour des raisons de sécurité, il est conseillé de définir un mot de passe pour l'accès au SpeedTouch™.
1. Accédez à la page d'accueil du SpeedTouch™ (http://speedtouch.lan ou 192.168.1.254). 2. Dans le volet gauche, sélectionnez Boîte à outils > Gestion des utilisateurs. 3. Dans la liste "Choisissez une tâche", cliquez sur "Changer mon mot de passe". 4. Entrez un nouveau mot de passe et confirmez-le.
N'oubliez pas ces informations de connexion. Si vous les oubliez, vous serez forcé de réinitialiser le SpeedTouch™ et de restaurer sa configuration par défaut.
Pages incorporées
Le SpeedTouch™ est livré avec des pages Web incorporées, fournissant une interface au logiciel installé sur le périphérique. Celle-ci permet de configurer et de gérer aisément le SpeedTouch™ via votre navigateur Web depuis n'importe quel PC connecté au SpeedTouch™.
Accès
Pour accéder aux pages :
1. Ouvrez votre navigateur Web.
La résolution d'écran recommandée est de 1024 sur 768 pixels.
2 Dans la barre d'adresse, tapez http://speedtouch.lan ou l'adresse IP de votre SpeedTouch™, par défaut 192.168.1.254, et appuyez sur Entrée. 3 Entrez le nom d'utilisateur et le mot de passe de sécurité de votre SpeedTouch™.
Le nom d'utilisateur par défaut est Administrator et le mot de passe par défaut est vide.
La page d'accueil du SpeedTouch™ s'affiche dans la fenêtre de votre navigateur. À partir de cette page, suivant les droits associés à votre compte utilisateur, vous avez accès aux autres pages.
Tâches
Vous pouvez entre autres :
afficher les paramètres et l'objet courants du SpeedTouch™ ; configurer le SpeedTouch™ pour établir la connexion à votre fournisseur de services avec les paramètres fournis ;
activer le pare-feu du SpeedTouch™ pour qu'il fonctionne avec des applications spécifiques ; configurer les fonctions de sécurité ; activer l'accès à la gestion à distance ; sauvegarder les paramètres de configuration ; réinitialiser les paramètres par défaut du SpeedTouch™ ; mettre à jour le microprogramme du SpeedTouch™.
Utilisation des pages Web
Si vous apportez des modifications à la configuration du SpeedTouch™ via les pages Web, la configuration est automatiquement enregistrée lorsque vous cliquez sur le bouton Appliquer.
Pour plus d'informations sur les pages incorporées, accédez au lien Aide dans la partie supérieure droite de la barre de notification et de navigation ou reportez-vous au Guide de l'utilisateur du SpeedTouch™.
Plan du site
Le plan du site suivant vous donne un aperçu des pages principales :
Éléments à vérifier
Les premiers éléments à vérifier si vous ne pouvez pas accéder à Internet sont les suivants :
Alimentation, connexions matérielles, voyants.
Si les conseils de ce chapitre ne résolvent pas le problème de connexion Internet, veuillez contacter votre fournisseur de services.
Pour les autres problèmes (sécurité, gestion,...), reportez-vous au Guide de l'utilisateur du SpeedTouch™.
5.1 Vérification du matériel
| Vérification du câblage | Raccordez correctement tous les cables dont vous avez besoin. Assurez-vous que les cables entre votre SpeedTouch™, les ordinateurs et la prise téléphonique sont bien raccordés. Des connexions desserrées peuvent avoir une incidence sur votre connexion Internet. Des cables endommagés peuvent interférer avec votre connexion Internet. Vérifiez que les connexions sont bien serrées aux extrémités des cables et que ces derniers ne sont pas endommagés. Remplacez les cables endommagés. |
| Test de la ligne téléphonique | Pour éliminer les risques de défaillance de la ligne téléphonique, recherche une tonalité en utilisant un téléphone raccordé à la prise téléphonique principale. Si vous utilisez ADSL, vérifie si un répartiteur a été installé ou que les micro-filtres ont été installés correctement. En l'absence de tonalité, contactez votre compagnie de téléphone. |
| Redémarrage de votre ordinateur | Une perte de la connexion Internet ou réseau peut être provoquée par l'ordinateur. Souvent, un redémarrage permet de résoudre le problème. |
| Lancement du cycle du SpeedTouch™ | Pour redémarrer votre SpeedTouch™, mettez-le simplement hors tension, patientlyez pendant cinq secondes, puis remettez-le sous tension. |
5.2 Diagnostics des voyants
Vérification des voyants
Après avoir établi la connexion Internet, les voyants suivants au moins doivent être allumés et verts : Alimentation, DSL, Internet.
| État des voyageants | Solutions possibles |
| Aucunvoyant n'estallumé ou neclignote | Assurez-vous que le SpeedTouch™ est branché surune prise électrique.Assurez-vous que vous utilisez l'alimentationcorrecte pour votre périphérique SpeedTouch™,c'est-à-dire un adaptateur 15V ca tel que celuifourni.Assurez-vous que l'interrupteur d'alimentation duSpeedTouch™ est sur la position ON.Débranchez le SpeedTouch™, redémarrez yourordinateur, puis rebranchez le SpeedTouch™. |
| Levoyant DSL estvert et clignote oupas devoyant DSL | Votrecervice est incapable de se synchroniser.Assurez-vous que le SpeedTouch™ est raccordé àla ligne téléphonique DSL.Assurez-vous que les micro-filtres ont été installéscorrectement (sinon, il est très probable que vrotereservice téléphonique normal soit égalément demauvaise qualité).Veillez à utiliser l'alimentation appropriée (15V ca).Assurez-vous que la version appropriée duSpeedTouch™ est utilisée pour votre service DSL(RNIS/POTS).Si vous avezdéjà eu une connexionopérationnelle au préalable, appelez voitr Fourierinsieur de services Internet pour rechercherles défaillances du service. |
| AucunvoyantEthernet | Pas de connexion Ethernet :Assurez-vous que les câbles Ethernet sont bienraccordés au port 10/100Base-T.Assurez-vous que le type de cable utilisé estadapté à votre équipement Ethernet.Assurez-vous que le pilote NIC Ethernet estcorrectement installé et activé sur votereordinateur. Les options d'économie d'énergie duNIC Ethernet doivent de préférence êtredésactivées. |
| État des voyants | Solutions possibles |
| Voyant Internet rouge ou pas devoyant Internet | Une erreur d'authentication s'est produit. Cette erreur se manifétera normalement sous la formed'un message d'erreur concernant un mot dePASSIncorrect.Vérifiez que votre nom d'utilisateur est correct. Pour les connexions ADSL, le nom d'utilisateur a normalement la formesuivanté : nom Utilisateur@ISP.Vérifiez que votre mot de passer a été entecorrectement. Le mot de passage respecte lacasse.Si vous continuez à atteoir des erreurs de mot dePASS,contactez votre fournisseur de servicesInternet.Vous n'avez pas sélectionné le profil de serviceappropié. ReCOMMENCEZ la configuration devotre SpeedTouchTM et voirlez à sélectionner leprofil de service correct. |
Vous trouverez une description complète des voyants dans le Guide de l'utilisateur du SpeedTouch™.
5.3 Diagnostics Web
Contrôle de la connectivité
La marche à suivre pour effectuer un simple contrôle de la connectivité sur les pages Web est décrite dans la section « 3.3 Test de votre connexion Internet », page 19. Si le test réussit, vous obtiendrez une liste de marques vertes dans les résultats du test.
Sinon, une croix rouge vous aidera à diagnostiquer le problème.
| Résultats du test | Explication |
| DSL | Votre ligne DSL n'est pas synchronisée.Vérifiez que votre ligne téléphonique est bien connectée à votre SpeedTouchTM.Vérifiez levoyant DSL en suivant la procédure décrite dans la section « Vérification des voyants», page 25. |
| ATM | Aucune activités ATM détectée sur votre ligne DSL. |
| Ethernet | Aucune activités Ethernet.Si vous étés connecté par l'internédiaire d'un protocole autre que PPPoE, ce contrôle n'est pas applicable; le résultat sera toujours « Aucune activités Ethernet». |
| PPP | L'authentication a échoué : vérifiez votre nom d'utilisateur et votre mot de passer. Le nom d'utilisateur a, dans la plupart des cas, la forme suivante : nom UTILISateur@ISP.Votre connexion est déconnectée.Impossible d'activer la liaison. |
| Pas d'adresse IP : | aucune adresse IP ou aucun serveur DNS n'a été configuré. Pendant la négociation de l'adresse IP, une erreur IPCP ou une erreur DHCP s'est produit. |
| Pas d'Internet | Ce test envoie 1 ping à chaque adresse d'une liste d'adresses IP configurée. Le test réussit si toutes les adresses sont joignables. Si vos serveurs DNS primaire et secondaire sont inclus dans la liste, il suffit que l'un des deux soit joignable. |
| Pas de DNS | L'échéance de cette opération peut être dû à un problème dans le service DNS proposé par votre fournisseur de services Internet. |
5.4 SpeedTouch™ Dépannage du CD d'installation
Le CD du SpeedTouch™ ne démarre pas automatiquement
Dans MS Windows :
1. Dans la barre des tâches Windows, cliquez sur le bouton Démarrer. 2. Sélectionnez Exécuter. 3. Dans le champ Ouvrir, entrez le chemin suivant : D:\Menu.exe, où D correspond à la lettre d'unité de votre lecteur de CD-ROM.
1. Sur votre bureau, double-cliquez sur l'icône du CD. 2. Double-cliquez sur Configurer.
L'assistant ne détecte pas de connexion.
Si l'Assistant d'installation domotique ne détecte pas de connexion à votre SpeedTouch™, une fenêtre d'erreur apparaît.
Dans ce cas, vérifiez les points suivants :
Le SpeedTouch™ est sous tension et entièrement initialisé. Votre PC a une adresse IP valide (à savoir n'importe quelle adresse sauf 0.0.0.0).
Dans MS Windows :
1. Dans la barre des tâches, cliquez sur le bouton Démarrer. 2. Sélectionnez Exécuter. 3. Tapez `cmd` dans le champ Ouvrir. 4. Cliquez sur OK. Une fenêtre noire apparaît avec un curseur clignotant. 5. Tapez `ipconfig /all`
Dans MS Windows 98 ou MS Windows Millennium, tapez winipcfg, puis appuyez sur Entrée. Votre adresse IP s'affiche.
Dans Mac OS X :
1. Accédez à Dock > Préférences Système. 2. Cliquez sur Réseau. 3. Sous l'onglet TCP/IP, votre adresse IP s'affiche.
Aucun pare-feu ou routeur dédié n'est placé entre votre ordinateur et le SpeedTouch™. Aucun logiciel pare-feu personnel ne s'exécute sur votre ordinateur.
Pour répéter la recherche de votre SpeedTouch™, cliquez sur Retour ou redémarrez l'assistant. Dès que l'assistant trouve votre SpeedTouch™, vous pouvez passer à la section "Configuration du SpeedTouch™ (et de votre ordinateur)", page 14.
Le SpeedTouch™ ne répond pas
Si, après l'exécution de l'Assistant d'installation domotique du SpeedTouch™, la fenêtre indiquant la fin de l'opération n'apparaît pas, vous obtiendrez à la place un message indiquant que le SpeedTouch™ ne répond pas.
Deux possibilités :
Cela peut être dû à la reconfiguration des paramètres IP du SpeedTouch™. Dans ce cas, la dernière fenêtre de l'Assistant d'installation domotique ne s'affiche pas. Votre SpeedTouch™ est cependant configuré correctement et vous pouvez surfer sur Internet. Si vous n'avez pas reconfiguré les paramètres IP du SpeedTouch™, redémarrez l'assistant.
Si le problème persiste, reportez-vous aux instructions de votre fournisseur d'accès Internet pour plus d'informations.
La ne peut pas être affichée.
Pour pouvoir afficher les pages de sur le CD d'installation, vous devez activer Javascript dans votre navigateur Web. Pour plus d'informations, consultez le fichier d'aide de votre navigateur Web.
Pour autoriser le contenu actif sur un système MS Windows XP, reportez-vous à la section « », page 30.
Contenu actif dans Internet Explorer
Lorsque vous ouvrez des pages de documentation à partir du CD d'installation, un avertissement peut s'afficher ; c'est le cas, par exemple, si les pages sont ouvertes dans Internet Explorer et que vous utilisez MS Windows XP avec le Service Pack 2.
Pour pouvoir afficher la documentation, procédez comme suit :
1 Dans Internet Explorer, le message suivant apparaîtra dans la barre d'informations : To help protect your security, Internet Explorer has restricted this file from showing active content that could access your computer. Click here for options... 2 Cliquez dans la barre d'informations (où apparaît l'avertissement). 3 Sélectionnez "Autoriser le contenu bloqué". 4 Un avertissement de sécurité s'affiche :
5 Cliquez sur Oui.
Vous pouvez à présent afficher ou imprimer les pages de documentation du SpeedTouch™.
Cet avertissement s'affiche chaque fois que vous consultez la documentation. Si vous ne souhaitez plus que ce message s'affiche dans l'avenir, vous devez autoriser les CD à exécuter le contenu actif sur votre ordinateur :
Dans la barre de menus d'Internet Explorer, sélectionnez Outils > Options Internet. Sous Sécurité, sélectionnez "Autoriser l'exécution du contenu actif de CD sur mon ordinateur".
Conditions préalables
Avant d'exécuter l'installation aisée sur les pages SpeedTouch™ incorporées, vérifiez les points suivants :
Les connexions requises sont établies. Le SpeedTouch™ est sous tension. Votre ordinateur hôte est configuré en tant que client DHCP ou avec une adresse IP fixe valide.
En cas de problèmes, vous pouvez attribuer à l'ordinateur hôte une adresse IP fixe dans le même sous-réseau que celui de votre SpeedTouch™ (si le SpeedTouch™ utilise ses paramètres par défaut, c'est-à-dire une adresse comprise entre 192.168.1.1 et 192.168.1.253).
Si vous utilisez des adresses IP fixes, le SpeedTouch™ doit être configuré en tant que serveur DNS (par défaut).
Navigateurs web pris en charge
Votre navigateur Web doit être capable d'exécuter Javascript. Les navigateurs suivants sont pris en charge :
Internet Explorer (5.0 et versions ultérieures), Netscape Navigator (4.7 et versions ultérieures), Mozilla Firefox (1.2 et versions ultérieures), Opera (5 et versions ultérieures), Safari (1.0 et versions ultérieures), Konqueror (2.2 et versions ultérieures).
Désactivation du serveur proxy
L'installation aisée fonctionnera uniquement si le serveur proxy est désactivé ou si le serveur proxy est ignoré pour les adresses locales. Pour plus d'informations, consultez le fichier d'aide de votre navigateur Web.
Pour désactiver un serveur proxy dans Internet Explorer :
1. Dans la barre de menus d'Internet Explorer, sélectionnez Outils > Options Internet. 2. Sélectionnez l'onglet Connexions. 3. Cliquez sur le bouton Paramètres réseau. 4. Désélectionnez les cases à cocher "Utiliser un serveur proxy" et "Utiliser un script de configuration automatique".
Il est conseillé de désactiver d'abord toutes les autres connexions réseau sur votre ordinateur, à l'exception de la connexion à votre SpeedTouch™. Pour désactiver une connexion réseau :
1. Dans la barre des tâches Windows XP, cliquez sur le bouton Démarrer. 2. Sélectionnez (Tous les) Programmes > Panneau de configuration > (Connexions réseau et Internet >) Connexions réseau. 3. Cliquez avec le bouton droit sur l'icône de l'interface réseau que vous voulez désactiver et choisissez Désactiver.
Besoin d'aide ?
Pour obtenir de l'aide supplémentaire en ligne, rendez-vous à l'adresse www.speedtouch.com.
