530V5 - Modem/Routeur ALCATEL-LUCENT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Routeur de communication
Caractéristiques techniques principales	Support des protocoles VoIP, Ethernet, et gestion de la bande passante
Alimentation électrique	Alimentation externe, 100-240V AC
Dimensions approximatives	300 mm x 200 mm x 50 mm
Poids	1,5 kg
Compatibilités	Compatible avec les réseaux IP et les systèmes de téléphonie VoIP
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Sortie 12V DC
Puissance	Consommation maximale de 15W
Fonctions principales	Routage de données, gestion de la qualité de service, sécurité réseau
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente, réparabilité limitée
Sécurité	Fonctions de sécurité intégrées, y compris le pare-feu et le cryptage des données
Informations générales utiles	Vérifier la compatibilité avec votre fournisseur de services avant l'achat

FOIRE AUX QUESTIONS - 530V5 ALCATEL-LUCENT

Comment réinitialiser l'ALCATEL-LUCENT 530V5 ?

Pour réinitialiser l'ALCATEL-LUCENT 530V5, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Essayez d'utiliser un autre câble d'alimentation ou une autre prise électrique.

Comment résoudre les problèmes de connexion réseau ?

Assurez-vous que le câble Ethernet est correctement connecté. Redémarrez l'appareil et vérifiez les paramètres de configuration réseau via l'interface d'administration.

Comment mettre à jour le firmware de l'ALCATEL-LUCENT 530V5 ?

Accédez à l'interface d'administration via un navigateur web, allez dans la section 'Mise à jour du firmware', puis téléchargez et installez la dernière version disponible.

Que faire si les voyants lumineux clignotent anormalement ?

Un clignotement anormal peut indiquer un problème de connexion ou de configuration. Vérifiez le manuel pour le code de clignotement et réinitialisez l'appareil si nécessaire.

Comment configurer le Wi-Fi sur l'ALCATEL-LUCENT 530V5 ?

Connectez-vous à l'interface d'administration, accédez à 'Paramètres Wi-Fi', puis configurez le SSID et le mot de passe selon vos préférences.

Comment vérifier l'état de la connexion Internet ?

Vous pouvez vérifier l'état de la connexion Internet dans l'interface d'administration sous 'Statut de la connexion'.

Que faire si l'appareil surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé. Éteignez-le et laissez-le refroidir avant de le rallumer.

Comment connecter des périphériques à l'ALCATEL-LUCENT 530V5 ?

Utilisez le câble Ethernet pour les connexions filaires ou recherchez le réseau Wi-Fi de l'appareil pour les connexions sans fil.

Où trouver le manuel d'utilisation de l'ALCATEL-LUCENT 530V5 ?

Le manuel d'utilisation est disponible sur le site officiel d'Alcatel-Lucent dans la section 'Support' ou 'Téléchargements'.

Comment contacter le support technique si le problème persiste ?

Vous pouvez contacter le support technique via le site officiel ou par téléphone. Assurez-vous d'avoir le numéro de série de votre appareil à portée de main.

MODE D'EMPLOI 530V5 ALCATEL-LUCENT

Passerelles ADSL multi-utilisateur

SpeedTouch™

516/536/546

510_v5 / 530_v5

Guide d'installation et de l'utilisateur R5.2.7

© 1999-2004 THOMSON. Tous droits réservés.

La distribution et la copie de ce document, ainsi que l'utilisation et la communication de son contenu, sont interdites sans autorisation écrite de THOMSON. Le contenu du présent document est destiné à un usage purement informatif. Il peut être modifié sans avis préalable et ne doit pas être considéré comme un engagement de la part de THOMSON. THOMSON décline toute responsabilité quant aux erreurs ou inexactitudes que pourrait contenir le présent document.

Les marques commerciales suivantes sont mentionnées dans le présent document :

SpeedTouch™ est une marque de THOMSON. Microsoft, MS-DOS, Windows, Windows NT et Internet Explorer sont éposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. UNIX est une marque déposée de UNIX System Laboratories, Incorporated. Apple et Mac OS sont des marques déposées de Apple Computer, Incorporated, enregistrées aux États-Unis et dans d'autres pays. Adobe, le logo Adobe, Acrobat et Acrobat Reader sont éposées de Adobe Systems, Incorporated aux États-Unis et/ou dans d'autres pays. Netscape et Netscape Navigator sont des marques déposées de Netscape Communications Corporation. Ethernet est une marque de Xerox Corporation. "Wi-Fi" et le logo Wi-Fi sont des marques déposées de Wi-Fi Alliance. "Wi-Fi CERTIFIED", "Wi-Fi ZONE", "Wi-Fi Alliance", leurs logos et "Wi-Fi Protected Access" sont des marques déposées de Wi-Fi Alliance.

D'autres produits peuvent être leurs fabricants respectifs.

Informations sur le document

État : v1.0 (octobre 2004)

Référence : E-DOC-CTC-20040907-0002

Titre abrégé : Guide d'installation et de l'utilisateur ST516/536/546/510v5/s530v5 R5.2.7 (fr)

Table des matières

1 Installation du SpeedTouchTM 7

1.1 Prise de contact avec le SpeedTouchTM 8 1.2 Configuration du SpeedTouchTM 11 1.2.1 Configuration de la connexion Ethernet locale 13 1.2.2 Configuration de la connexion USB pour Microsoft Windows 14 1.3 Paramétrage de la configuration du SpeedTouchTM 17 1.3.1 Paramétrage de la configuration pour les systèmes d'exploitation Microsoft Windows 18 1.3.2 Paramétrage de la configuration du SpeedTouch™ pour les autres systèmes d'exploitation 24

2 Connexion Internet du SpeedTouch™ 27

2.1 Connexions Internet via le client PPP intégré du SpeedTouch™ 28 2.1.1 Utilisation de l'agent de contrôle de passerelle Internet de MS Windows XP 29 2.1.2 Utilisation des pages Web SpeedTouch™ 31 2.2 Connexion à Internet via un client hôte de commutation PPPoE 33 2.2.1 Utilisation d'une connexion large bande MS Windows XP 34 2.2.2 Utilisation du client de commutation PPPoE de Mac OS X 39

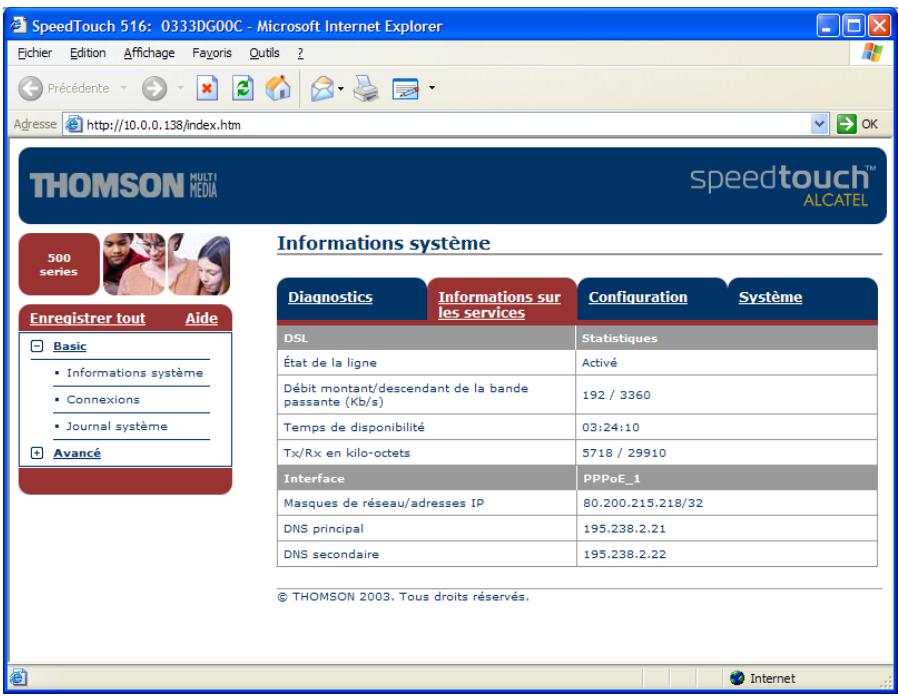

3 Interface Web du SpeedTouchTM 41

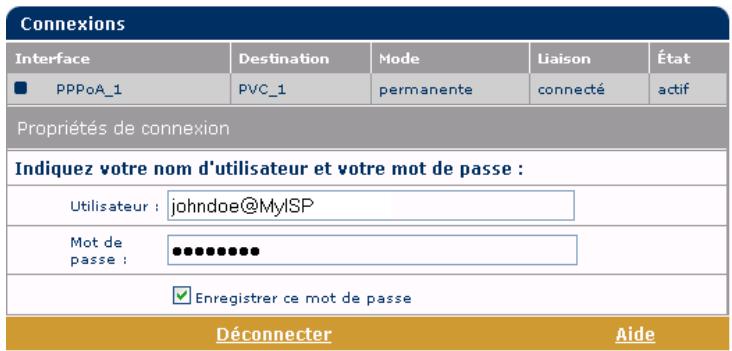

3.1 Liens du menu Rubriques de base 45 3.2 Liens du menu Rubriques avancées 48

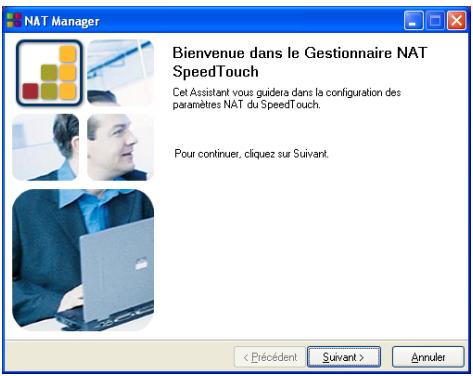

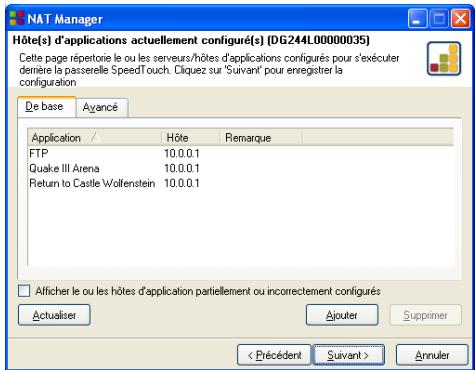

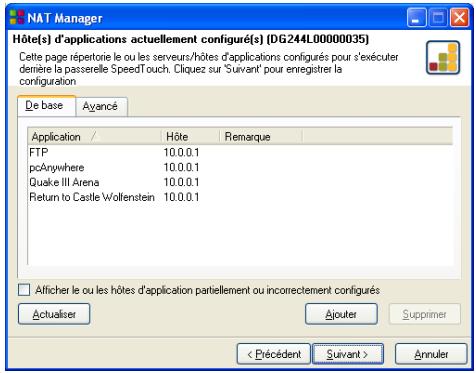

4 Gestionnaire NAT du SpeedTouch™ 59

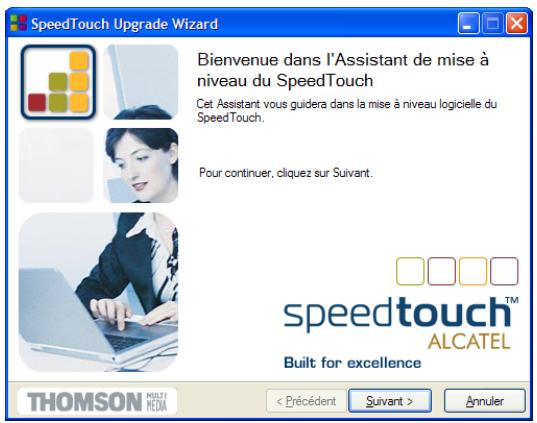

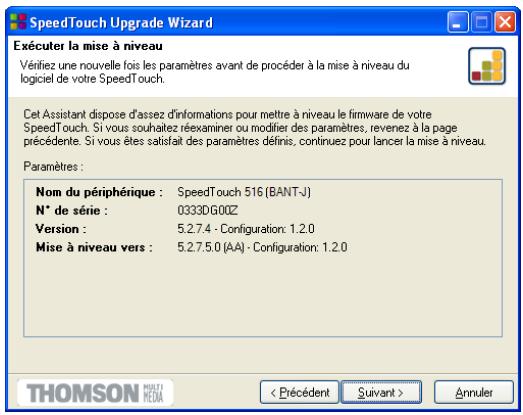

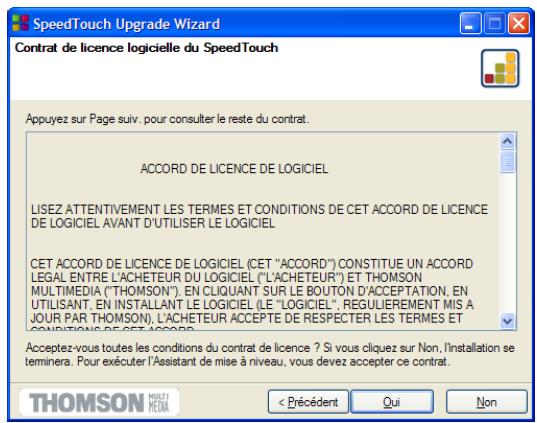

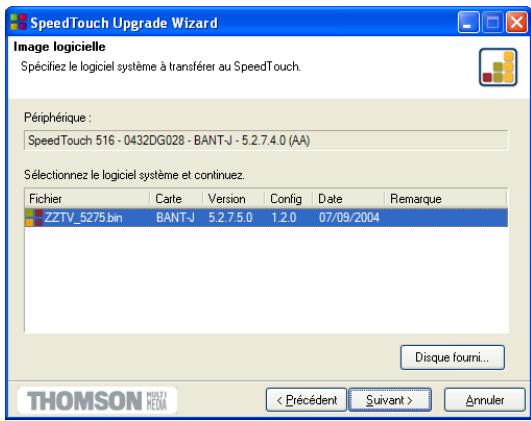

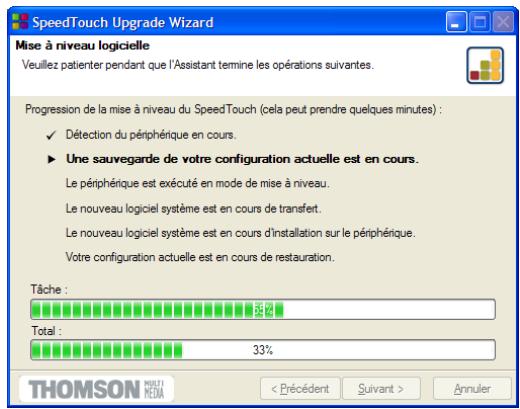

5 Support 63 5.1 Mise à niveau du logiciel système du SpeedTouch™ 64 5.1.1 Mise à niveau via l'Assistant de mise à niveau du SpeedTouch™ 65 5.1.2 Gestion manuelle du logiciel système via le serveur BOOTP 72 5.2 Configuration par défaut du SpeedTouch™ 74 5.3 UPnP™ sur les systèmes Windows XP 75 5.4 Dépannage 78

À propos du présent guide d'installation et de l'utilisateur

Contenu du présent g

Le présent guide de l'utilisateur vous aide à vous familiariser avec la passerelle ADSL multi-utilisateur SpeedTouch™ et à vous connecter rapidement à Internet.

Symboles utilisés

Une remarque fournit des informations complémentaires sur un sujet.

Un conseil propose une autre méthode ou un raccourci pour effectuer une action.

Un avertissement vous avertit d'éventuels problèmes ou de précautions spécifiques à prendre.

Terminologie

En règle générale, le présent Guide d'installation et d'utilisation emploie simplement le terme SpeedTouch™ pour faire référence aux modèles SpeedTouch™516, SpeedTouch™536, SpeedTouch™546, SpeedTouch™510v5 et SpeedTouch™530v5.

Mises à jour de la documentation et du logiciel

THOMSON développe sans cesse de nouvelles solutions, mais s'engage également à améliorer la qualité de ses produits existants.

Pour plus d'informations sur les dernières innovations technologiques de THOMSON, ainsi que sur les mises à niveau des logiciels et de la documentation, rendez-vous à l'adresse :

www.speedtouch.com

Installation du SpeedTouch™

Introduction	Merci d'avoir acheté la passerelle ADSL multi-utilisateur SpeedTouchTM ! Avec la passerelle ADSL (Asymmetric Digital Subscriber Line) multi-utilisateur SpeedTouchTM , vous allez découvert une nouvelle façon de surfer sur Internet.
Consignes de sécurité	Avant de connecter le SpeedTouchTM, veuillez dire le Guide d'installation rapide — Instructions de sécurité.

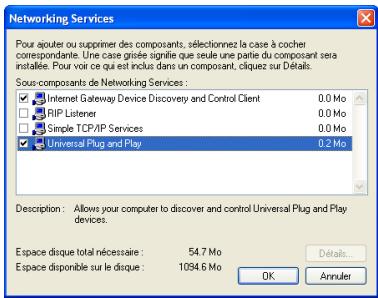

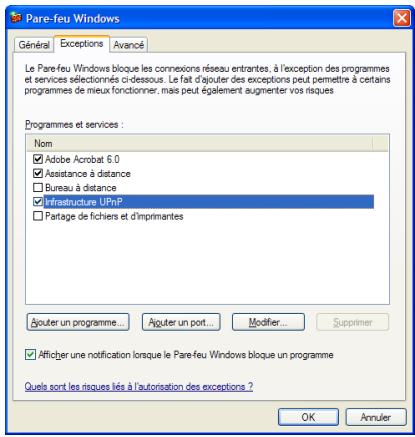

UPnP™	Ce SpeedTouchTM est un produit certifié UPnP™. Cette fonctionnalité permet à votre ordinateur de détecter et de contrôler les périphériques UPnP™ sur le réseau. Si vous utilisez Microsoft Windows XP, il est vivement recommendé d'ajouter le composant logiciel UPnP™ à votre système. Pour plus d'informations, consultez l'aide de MS Windows XP et la section « 5.3 UPnP™ sur les systèmes Windows XP », page 75.

1.1 Prise de contact avec le SpeedTouch™

Présentation du SpeedTouch™

Avant de continuer, veuillez lire le Guide d'installation rapide du SpeedTouch™. Vous y trouverez des informations importantes sur le contenu de la boîte et sur la sécurité en général.

Vérifiez le contenu de votre boîte.

S'il manque des éléments ou si certains éléments ont été endommagés, contactez votre revendeur local pour plus d'informations.

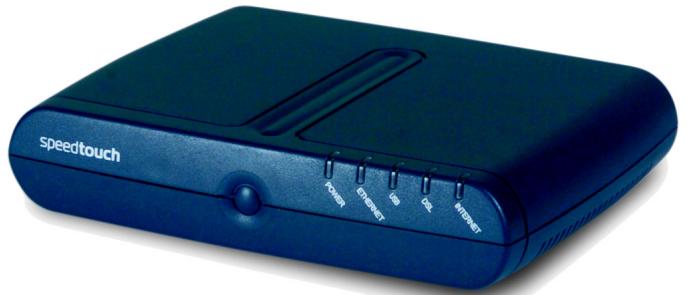

Panneau avant

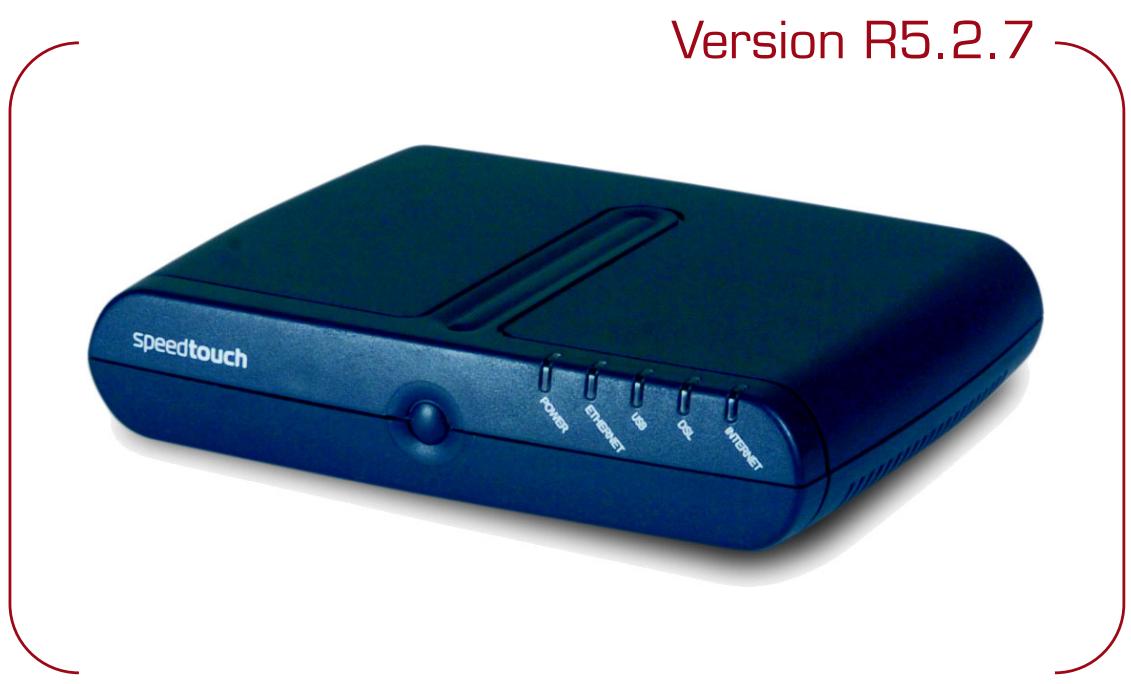

Le SpeedTouch™ est présenté dans un boîtier de bureau :

Voyants du panneau avant

Le panneau avant du SpeedTouch™ est équipé de cinq voyants indiquant l'état du périphérique dans le cadre d'un fonctionnement normal :

Voyant			Description
Nom	Couleur	État
Power	Vert	Activé	Appareil sous tension, fonctionnement normal
	Rouge	Activé	Démarriage en attente
	Éteint		Appareil hors tension
Ethernet	Vert	Clignotant	Activité Ethernet
		Activé	Connexion Ethernet, aucune activité
	Éteint		Aucune activités Ethernet, aucune connexion
USB	Vert	Clignotant	Activité USB
		Activé	Aucune activités USB, connexion USB
	Éteint		Aucune activités USB, aucune connexion USB
DSL	Vert	Clignotant	En attente de synchronisation avec la ligne DSL
		Activé	Ligne DSL synchronisée
	Éteint		Pas de ligne DSL
Internet	Vert	Clignotant	Activité Internet
		Activé	Connexion Internet
	Rouge	Activé	Aucune connexion Internet

Le voyant USB est disponible sur les modèles du SpeedTouch™ qui disposent d'une connexion USB.

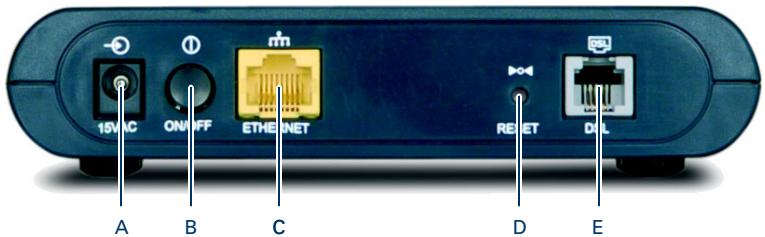

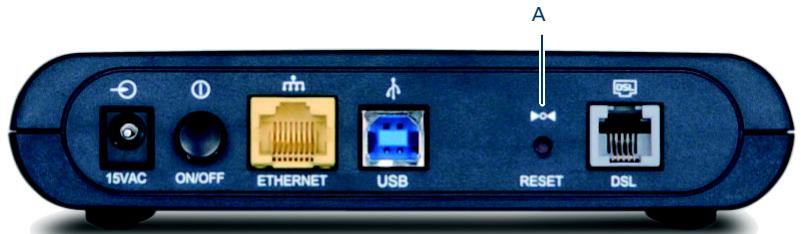

Panneau arrière du SpeedTouch™

Selon le modèle acheté, le SpeedTouch™ est pourvu des éléments suivants :

Un seul port Ethernet 10/100Base-T:

A	Arrivée de courant (« 15VAC »)	D	Bouton Réinitialiser encastré
B	Bouton d'alimentation (marche/arrêt)	E	Port pour ligne DSL (indiqué en gris)
C	Port Ethernet 10/100Base T (indiqué en jaune)

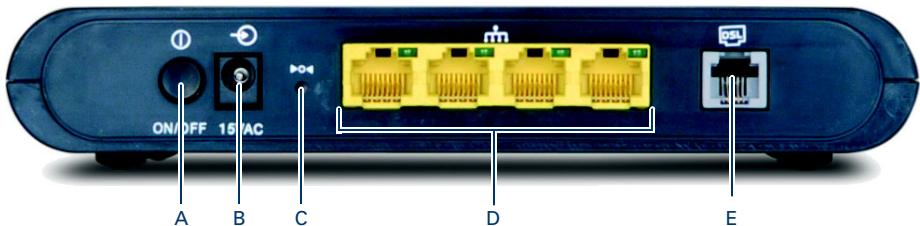

Un commutateur à quatre ports Ethernet 10/100Base-T:

A	Bouton d'alimentation (marche/arrêt)	D	Commutateur Ethernet 10/100Base T (indiqué en jaune)
B	Arrivée de courant (« 15VAC »)	E	Port pour ligne DSL (indiqué en gris)
C	Bouton Réinitialiser encasré

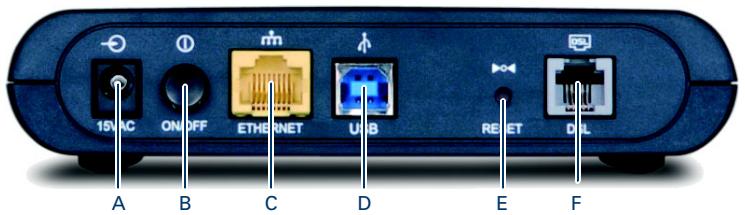

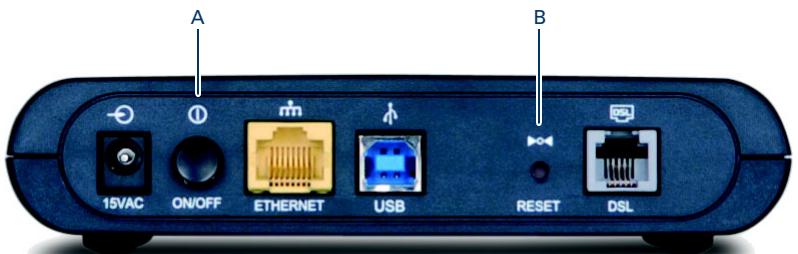

Un seul port Ethernet 10/100Base-T et un port USB :

A	Arrivée de courant (« 15VAC »)	D	Port USB (indiqué en bleu)
B	Bouton d'alimentation (marche/arrêt)	E	Bouton Réinitialiser encasré
C	Port Ethernet 10/100Base T (indiqué en jaune)	F	Port pour ligne DSL (indiqué en gris)

Signification des voyants du port Ethernet

Si vous avez acheté un SpeedTouch™ 546, chaque port Ethernet situé sur le panneau arrière est associé à un voyant qui vous renseigne sur l'intégrité (activité) de la connexion :

État duvoyant	Description
Éteint	Aucune connexion sur ce port
Fixe	Liaison Ethernet établie
Clignotant	Les données circulent depuis ou vers ce port.

Modèles de SpeedTouch™

Il existe deux versions ADSL de la passerelle SpeedTouch™ :

La version ADSL/POTS se connecte à une ligne téléphonique analogique classique (POTS). La version ADSL/ISDN se connecte à une ligne numérique RNIS (ISDN, Integrated Services Digital Network).

Vous pouvez facilement vérifier votre version en consultant l'étiquette d'identification située sur le dessous de votre SpeedTouch™.

N'utilisez que la version du SpeedTouch™ adaptée au service DSL dont vous disposez. Vérifiez auprès de votre fournisseur d'accès que votre SpeedTouch™ est ajusté au service ADSL requis.

Service ADSL

Le service ADSL approprié doit être disponible dans vos locaux.

Le service ADSL doit être activé sur votre ligne téléphonique. Les services téléphonique et ADSL étant simultanément disponibles sur la même paire torsadée, vous devez prévoir un répartiteur central ou des filtres distribués pour séparer les signaux ADSL et téléphoniques.

Contactez toujours votre fournisseur de services avant d'installer des répartiteurs ou des filtres !

Les lignes téléphoniques du réseau public transportent des tensions pouvant entraîner une électrocution. Ne procédez vous-même à l'installation du répartiteur ou des filtres que s'ils sont conçus pour une telle installation.

Prise en charge des dernières normes ADSL

Le SpeedTouch™ prend en charge les dernières normes ADSL :

ADSL2, RE-ADSL, ADSL2+

ADSL2

ADSL2 (ITU G.992.3 et G.992.4), successeur de la norme ADSL, apporte de nouvelles caractéristiques et fonctionnalités visant à améliorer les performances et l'interopérabilité, mais offre également la prise en charge de nouvelles applications, services et scénarios de déploiement. Parmi les modifications :

Amélioration du débit et de la portée. Adaptation du débit. Diagnostics. Mode Veille.

Re-ADSL

Le RE-ADSL (G.992.L Reach Extended ADSL) est une extension de la norme G.992.3 ADSL2 qui permet de prolonger de manière significative la portée des lignes.

ADSL2+

L'ADSL2+ (ITU G.992.5) est une extension de la norme ADSL2 qui va encore plus loin en offrant une bande passante optimale et va presque jusqu'à doubler les débits ADSL maximum en canal descendant en atteignant 20 Mb/s.

Connexion de la ligne DSL	Le port DSL gris est indiqué par le symbol DSL. Utilisez le cable DSL fourni pour raccorder le port DSL du SpeedTouchTM à la prise murale ou au filtre distribué de votre téléphone.
Connexion de l'alimentation	Commencez toujours par vérifier si l'adaptateur d'alimentation fourni est conforme aux spécifications locales dans ce domaine. En cas de doute, contactez votre fournisseur de services.L'av里程碑 de courant du SpeedTouchTM est indiquée par le symbol L-branche la prise coaxiale de l'adaptateur sur l'av里程碑 de courant du SpeedTouchTM et branchelez le cordon d'alimentation dans une prise.
Mise sous tension du SpeedTouchTM	Une fois toutes les étapes précédentes complies, vous pouvez allumer le SpeedTouchTM avec le bouton d'alimentation situé sur le panneau arrière du SpeedTouchTM.Appuyez sur le bouton pour allumer le SpeedTouchTM.Appuyez à nouveau sur le bouton pour éteindre le SpeedTouchTM.Le SpeedTouchTM est prét à fonctionner lors que les procédures de démarrage ont été effectuées, que le test automatique au démarriage (POST, Power On Self Test) a été réalisé et que levoyant Power sur le panneau avant est allumé en vert et en continu.Pour résoudre les problèmes de démarrage, reportez-vous à la section « 5.4 Dépannage», page 78.
Configuration du réseau local	Selon la version du SpeedTouchTM utilisée, plusieurs solutions sont possibles pour connecter votre (vos) ordinateur(s) et le périphérique: Connexion EthernetPour plus d'informations, reportez-vous à la sous-section « 1.2.1 Configuration de la connexion Ethernet locale», page 13.Si vous avez achetié un SpeedTouchTM536/530v5 et que vous n'utilisiez pas la connexion USB, veillez à placer le capuchon de protection sur le port USB du SpeedTouchTM536/530v5.Connexion USBSeuls les systèmes d'exploitation MS Windows 98/98DE/ME et MS Windows 2000/XP prenant en charge le mode de connexion USB. Avant de pouvoir connecter votre ordinateur au SpeedTouchTM via le port USB, vous nevez installer les pilotes USB.Pour plus d'informations, reportez-vous aux sous-sections « 1.2.2 Configuration de la connexion USB pour Microsoft Windows», page 14.Si vous utilisez un SpeedTouchTM doté d'un port USB, vous pouvez exploiter simultanément les deux solutions de mise en réseau local afin de constituer un seul réseau local.
Configuration de la connexion Internet	Pour poursuivre la configuration du SpeedTouchTM en vue d'une connexion à Internet, reportez-vous à la section « 1.3 Paramétrage de la configuration du SpeedTouchTM», page 17.

Réseau local

La connectivité Ethernet nécessite au minimum :

un ordinateur déjà équipé d'une carte réseau Ethernet, un concentrateur ou un répartiteur, le cas échéant, ainsi que les câbles de connexion nécessaires.

Câbles Ethernet

Le SpeedTouch™ est fourni avec un câble Ethernet droit RJ45/RJ45 entièrement câblé (jaune), désigné, ci-après, sous le nom de câble LAN.

Étant donné que tous les modèles du SpeedTouch™ sont pourvus d'un port Ethernet MDI/MDI-X à détection automatique, vous pouvez utiliser n'importe quel type de câble LAN entièrement câblé pour connecter votre matériel.

Procédure de connexion standard

Utilisez le câble LAN fourni pour raccorder le port Ethernet de votre ordinateur au port (ou à l'un des ports) Ethernet du SpeedTouch™.

Si vous utilisez un SpeedTouch™ équipé d'un seul port Ethernet, un concentrateur ou un répartiteur externe sera nécessaire pour connecter plusieurs ordinateurs.

Le répartiteur SpeedTouch™ vous permet de créer un réseau Ethernet local composé, au maximum, de quatre périphériques, sans utiliser de périphériques réseau supplémentaires.

Si vous avez acheté un SpeedTouch™536/530v5 et que vous n'utilisez pas la connexion USB, veillez à placer le capuchon de protection sur le port USB du SpeedTouch™536/530v5.

Vérification de la liaison Ethernet

Les voyants du SpeedTouch™ vous permettent de contrôler votre liaison Ethernet.

Pour plus d'informations, reportez-vous à la section « 1.1 Prise de contact avec le SpeedTouch™ », page 8.

Systèmes d'exploitation pris en charge

L'installation et l'utilisation de la connexion USB du SpeedTouch™ ne sont possibles que sur les systèmes d'exploitation Microsoft Windows suivants :

MS Windows 98, MS Windows Millennium, MS Windows 2000, MS Windows XP.

Le CD-ROM d'installation Windows vous sera peut-être demandé pendant l'installation.

Les procédures d'installation peuvent varier légèrement selon le système d'exploitation MS Windows installé.

Configuration système requise

Pour Windows 98/ME :

Processeur Pentium 166 MHz ou compatible. 32 mégaoctets (Mo) de mémoire vive.

Pour Windows 2000/XP :

Processeur Pentium II ou compatible, 64 Mo de mémoire vive.

30 Mo d'espace libre sur le disque dur.

Conditions préalables

Il est fortement conseillé de supprimer toute installation de pilote USB du SpeedTouch™ de votre PC avant d'installer les pilotes USB du CD-ROM de configuration SpeedTouch™ fourni avec votre produit SpeedTouch™.

Assurez-vous que votre PC et le SpeedTouch™ sont sous tension et opérationnels.

Le package SpeedTouch™ contient un câble USB bleu permettant de connecter un ordinateur au SpeedTouch™.

Installation de la connexion USB du SpeedTouch™

L'installation est Plug and Play, ce qui signifie qu'elle n'exige aucun effort particulier de la part de l'utilisateur.

Procédez comme suit :

1. Insérez le câble USB bleu dans le port USB du SpeedTouch™, repérable grâce au logo USB. 2. Insérez l'autre extrémité du câble USB dans l'un des ports USB de votre ordinateur. En règle générale, le même symbole USB est utilisé pour signaler le port USB de l'ordinateur.

Vous pouvez également connecter votre PC au SpeedTouch™ via un concentrateur USB.

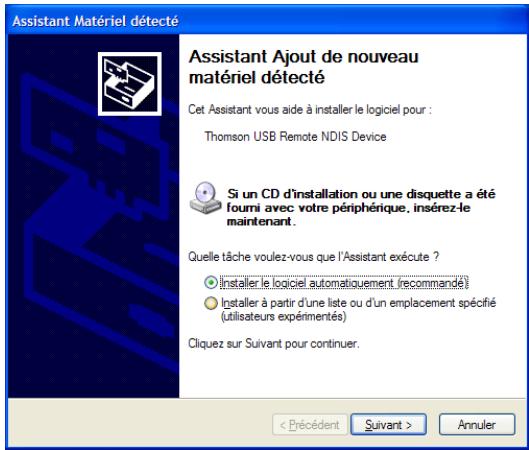

3 Windows reconnaît automatiquement le périphérique NDIS distant Thomson :

4 L'assistant « » apparaît : Cet assistant vous guidera pendant toute la procédure d'installation des pilotes USB. Cliquez sur Suivant pour continuer.

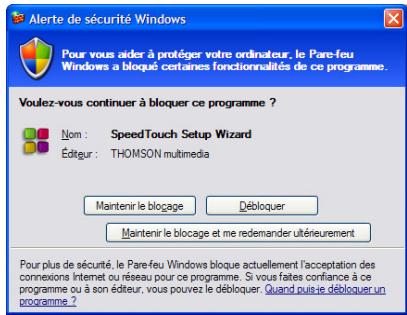

L'Assistant de Windows peut vous demander votre autorisation pour se connecter à Windows Update afin de rechercher le logiciel. Dans ce cas, sélectionnez « Non, pas pour cette fois » et cliquez sur Suivant.

La fenêtre suivante vous permet de sélectionner des emplacements où rechercher des pilotes :

6 L'Assistant vous informe qu'il a trouvé des pilotes pour le périphérique sur le CD-ROM. C 7 La procédure d'installation se poursuit avec l'installation des pilotes USB. 8 Les fenêtres qui suivent vous permettent de poursuivre la procédure d'installation. Cliquez sur Suivant à chaque fois que le système vous y invite.

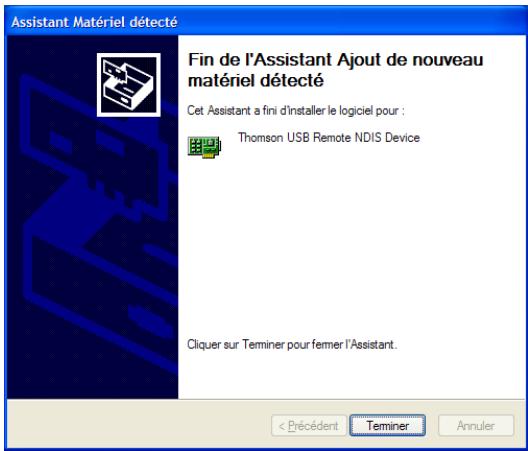

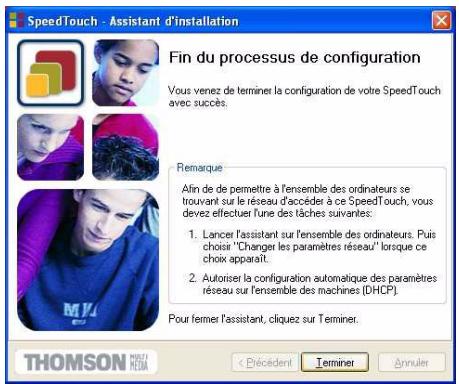

La fenêtre suivante apparaît lorsque la procédure est terminée :

Cliquez sur Terminer pour achever la procédure d'installation.

Votre connexion USB est maintenant installée et prête à l'emploi.

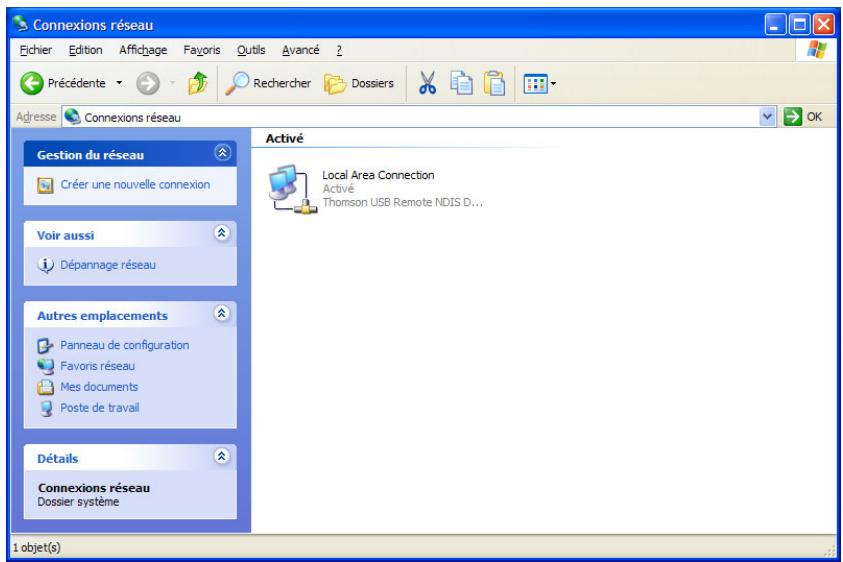

Vérification de la connectivité USB

La connexion USB du SpeedTouch™ est représentée par une interface de réseau local. Il est facile de vérifier cette interface en ouvrant la fenêtre Connexions réseau dans le Panneau de configuration Windows :

Connexion à Internet

Pour poursuivre la configuration du SpeedTouch™ en vue d'une connexion à Internet, reportez-vous à la section « », page 17.

Connexion Internet

Vous devrez peut-être configurer certains paramètres afin de prépa ctivité Internet.

Avant de configu xion Internet, assurez-vous que le SpeedTouch™ est préparé tel que décrit à la section « 1.2 Configuration du SpeedTouch™ », page 11.

Souscription requise auprès d'un FAI

Dans la plupart des cas, vous devez souscrire un compte utilisateur auprès d'un fournisseur d'accès Internet (FAI) pour pouvoir accéder à Internet. Avec ce compte utilisateur, vous recevez :

un nom d'utilisateur (identification pour la connexion), un mot de passe.

D'autres informations peuvent vous être demandées en fonction des exigences propres au FAI.

Configuration du SpeedTouch™

Selon le système d'exploitation utilisé sur votre ordinateur, la configuration de votre connexion Internet s'effectue automatiquement ou manuellement.

Si votre ordinateur exécute :

Si votre ordinateur exécute un système d'exploitation Microsoft Windows, l'assistant d'installation figurant sur le CD-ROM du SpeedTouch™ vous guide automatiquement tout au long des étapes de configuration du SpeedTouch™ et de votre PC. Passez à la sous-section « », page 18. Si votre ordinateur exécute un autre système d'exploitation (tel que Mac OS, Unix, Linux), l'assistant d'installation du SpeedTouch™, accessible à partir du site Web de SpeedTouch™, vous guide automatiquement tout au long de la procédure de configuration du SpeedTouch™. Passez à la sous-section « 1.3.2 Paramétrage de la configuration du SpeedTouch™ pour les autres systèmes d'exploitation », page 24.

Microsoft Windows

L'un des systèmes d'exploitation Windows suivants doit déjà être installé sur votre ou vos PC :

Windows 98, Windows ME, Windows NT 4.0 SP6 (Ethernet uniquement), Windows 2000, Windows XP.

Le CD-ROM d'installation Windows vous sera peut-être demandé pendant l'installation.

La procédure suivie par l'assistant d'installation du SpeedTouch™ se divise en deux étapes :

La procédure de détection, la procédure de configuration. Configuration supplémentaire (le cas échéant).

Procédure de détention

La procédure de détection se déroule comme suit :

1. Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre PC. L démarre automatiquement.

Si l ne s'affiche pas automatiquement, ouvrez une fenêtre Exécuter en cliquant sur Démarrer > Exécuter dans le menu Démarrer, et saisissez le chemin suivant : D:\Menu.exe, où D correspond à la lettre d'unité de votre lecteur de CD-ROM.

La fenêtre Sélectionner la langue vous invite à choisir une langue :

Sélectionnez la langue de votre choix et cliquez sur OK.

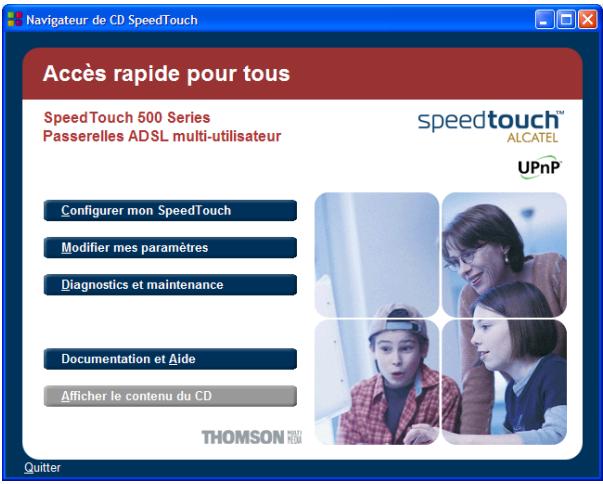

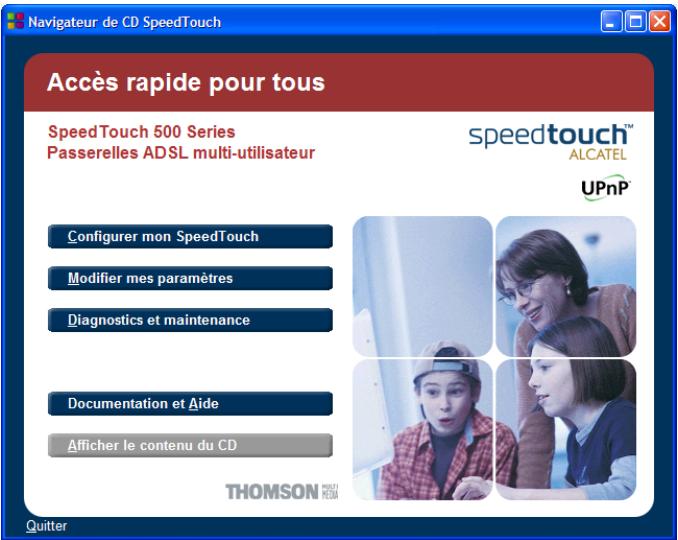

Le navigateur du CD-ROM de SpeedTouch™ s'affiche.

Cliquez sur Configurer mon SpeedTouch™.

La fenêtre Configuration initiale s'affiche :

Pour démarrer , cliquez sur Démarrer l'assistant de configuration.

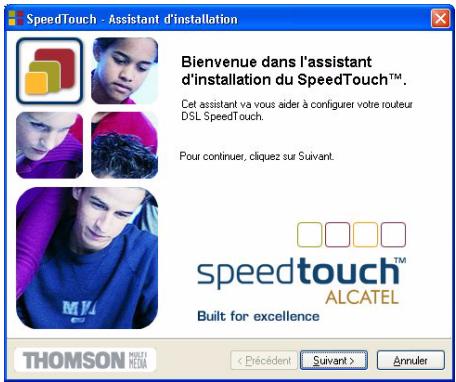

5. La fenêtre "Bienvenue dans " s'affiche.

Cliquez sur Suivant pour continuer.

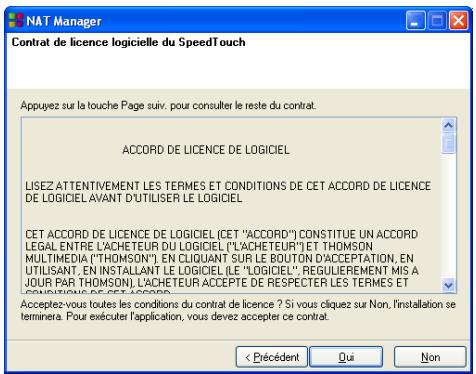

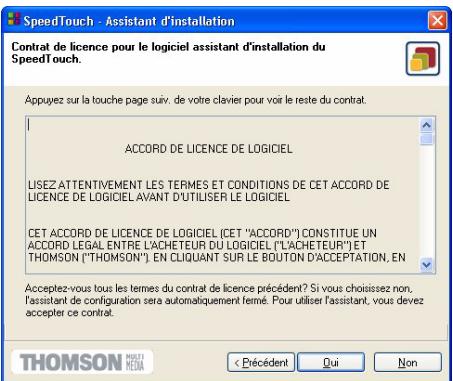

La fenêtre Accord de licence de logiciel apparaît :

Vous devez obligatoirement accepter les termes du contrat avant de poursuivre la procédure. Pour ce faire, cliquez sur Oui.

Si vous avez déjà accepté ce contrat de licence lors d'une configuration précédente, cette fenêtre n'apparaît pas.

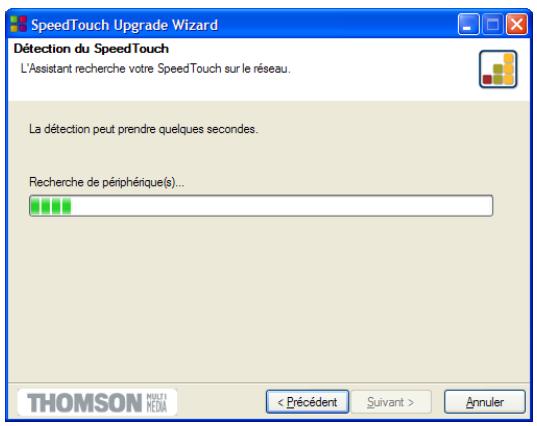

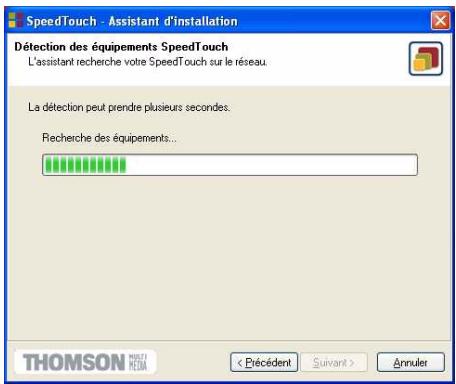

L'assistant d'installation recherche alors le SpeedTouch™ sur le réseau. La fenêtre suivante vous renseigne sur la progression de la recherche.

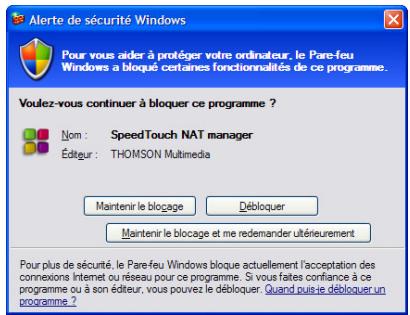

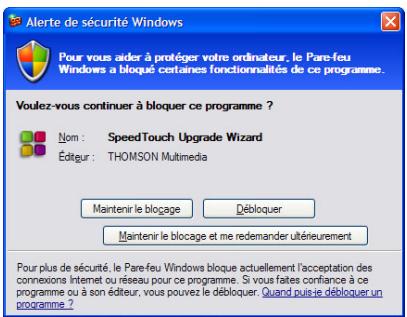

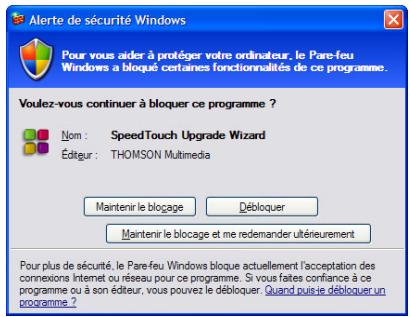

Une fenêtre Alerte de sécurité Windows peut vous informer que Windows a bloqué certaines fonctionnalités de .

Cliquez sur Débloquer pour autoriser à accéder au réseau local.

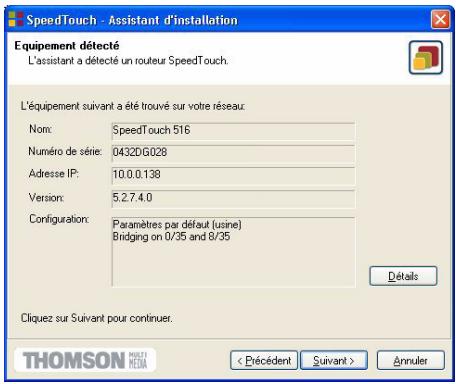

L'assistant d'installation doit normalement détecter votre périphérique SpeedTouch™ sur le réseau local. La fenêtre suivante apparaît :

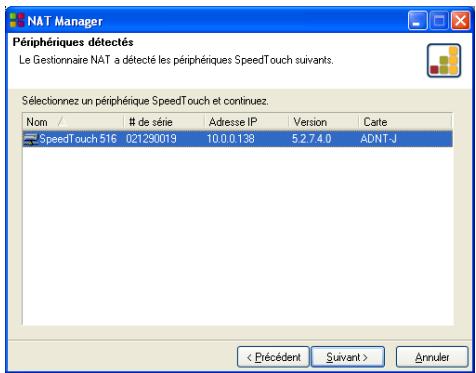

Si plusieurs périphériques SpeedTouch™ sont détectés, le système affiche une liste dans laquelle vous pouvez sélectionner votre SpeedTouch™.

Si l'assistant d'installation ne détecte aucun SpeedTouch™ sur le réseau, un message d'erreur apparaît. Dans ce cas, vérifiez les points suivants :

Le SpeedTouch™ est-il sous tension et entièrement initialisé ? Votre PC est-il correctement connecté au SpeedTouch™ (Ethernet ou USB) ? Aucun pare-feu ni routeur dédié n'est placé entre votre PC et le SpeedTouch™ et aucun logiciel de pare-feu personnel n'est exécuté sur votre PC ? Les pilotes USB du SpeedTouch™ sont-ils correctement et entièrement installés (connexion USB) ?

Pour relancer la détection du SpeedTouch™, cliquez sur le bouton Précédent et passez à l'étape 7 de cette procédure.

9. Pour poursuivre la configuration du SpeedTouch™ et de votre PC, suivez la procédure de configuration spécifique ci-dessous.

Procédure de configuration

1. Dès que l'assistant d'installation du SpeedTouch™ a détecté votre périphérique SpeedTouch™, vous pouvez passer à l . Si plusieurs périphériques SpeedTouch™ sont répertoriés, sélectionnez celui qui convient. Cliquez ensuite sur Suivant pour continuer.

Si le SpeedTouch™ a déjà été configuré auparavant :

Il se peut qu'il soit protégé par un mot de passe système. Vous devez indiquer ce mot de passe pour visualiser les informations relatives à la passerelle ou poursuivre la procédure de configuration. Le système vous demande si vous souhaitez reconfigurer votre SpeedTouch™ ou modifier la configuration de votre réseau LAN. Sélectionnez l'option Reconfigurer le SpeedTouch™ et cliquez sur Suivant.

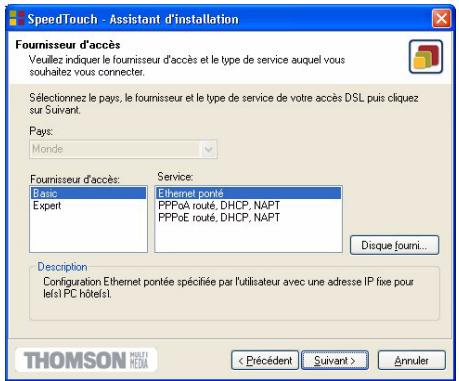

La fenêtre suivante vous invite à sélectionner le profil de connexion approprié pour votre connexion Internet :

Sélectionnez le profil de connexion et cliquez sur Suivant pour continuer.

Si l a prévu un disque distinct contenant un profil de connexion dédié, cliquez sur Disque fourni pour rechercher le fichier de profil approprié.

3 Les écrans suivants vous guident dans la procédure de configuration du SpeedTouch™ et de votre PC. Suivez les instructions et saisissez, le cas échéant, les informations requises. Ces informations doivent vous être communiquées par votr . 4 Lors de la dernière étape, toutes les configurations sont appliquées au SpeedTouch™ et à votre PC. La fenêtre ci-dessous vous permet de suivre la progression de la configuration :

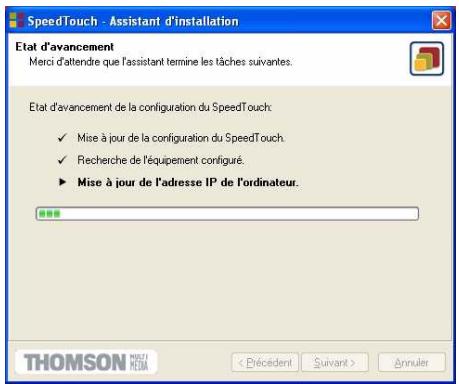

5 L'assistant d'installation du SpeedTouch™ apparaît de nouveau pour confirmer la réussite de la configuration.

Cliquez sur Terminer pour fermer l'assistant.

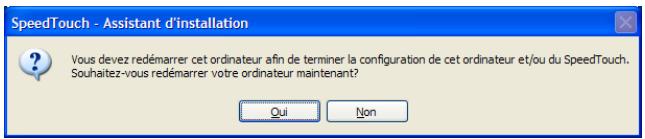

Dans certains cas, l'Assistant d'installation du SpeedTouch™ peut vous demander de redémarrer votre ordinateur. Fermez d'abord tous les programmes et cliquez sur Oui.

Si vous souhaitez redémarrer plus tard, cliquez sur Non.

Configuration supplémentaire

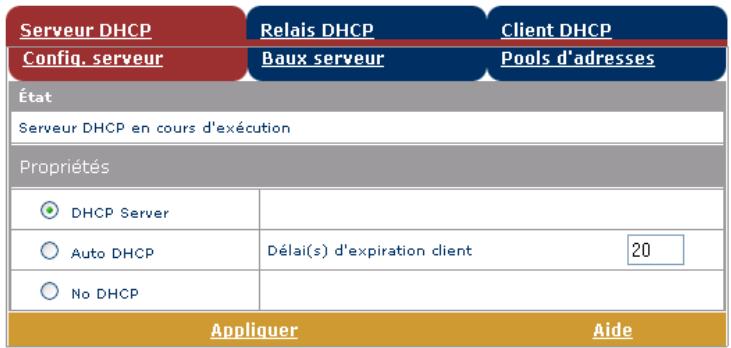

La majorité des profils de configuration activent le serveur DHCP du SpeedTouch™ et un port Ethernet du PC est, par défaut, configuré comme client DHCP. Par conséquent, la plupart du temps, aucune configuration supplémentaire de votre ordinateur n'est nécessaire si vous voulez que plusieurs PC sur votre réseau local puissent accéder à Internet via le SpeedTouch™.

Pour avoir la certitude que tous les PC sont configurés de manière appropriée (adresses IP fixes ou DHCP), vous pouvez exécuter de nouveau l'assistant d'installation du SpeedTouch™ sur chacun d'eux et sélectionner l'option Modifier la configuration du LAN.

S'agissant des configurations IP fixes ou d'autres paramètres avancés, conformez-vous aux instructions fournies par votre FAI ou administrateur réseau.

SpeedTouch™ pour les autres systèmes d'exploitation

Systèmes pris en charge

Le SpeedTouch™ étant indépendant du système d'exploitation utilisé, cette procédure de configuration s'applique à n'importe quel système informatique.

Conditions préalables

Vérifiez les points suivants :

Le périphérique SpeedTouch™ est correctement configuré et sous tension, tel que décrit à la section « 1.2 Configuration du SpeedTouch™ », page 11. La configuration du SpeedTouch™ est sa configuration par défaut. Pour plus d'informations sur la réinitialisation du périphérique, reportez-vous à la section « 5.2 Configuration », page 74. Le système d'exploitation de l'ordinateur prend en charge le protocole TCP/IP et son interface Ethernet est configurée pour obtenir sa configuration IP dynamiquement.

En cas de problème avec le serveur DHCP, vous pouvez également configurer l'interface Ethernet de l'ordinateur avec une adresse IP privée de classe 10 (par exemple, 10.0.0.1, 10.0.0.2), mais assurez-vous de ne PAS utiliser l'adresse IP 10.0.0.138, qui est l'adresse IP .

• Votre navigateur Web peut exécuter des scripts Java.

SpeedTouch™ Installation aisée

L'installation aisée du SpeedTouch™ comporte deux étapes :

Configuration du SpeedTouch™ et configuration supplémentaire (le cas échéant)

Configuration du SpeedTouch™

Procédez comme suit :

1. Ouvrez un navigateur Web et accédez aux pages Web SpeedTouch™ à l'adresse http://10.0.0.138 3 Interface Web du SpeedTouch™ », page 41.

Si vous n'avez pas accès aux pages Web SpeedTouch™, c'est que le périphérique n'est probablement pas configuré à ses valeurs par défaut. Il est recommandé de le réinitialiser 5.2 Configuration par défaut du SpeedTouch™ », page 74.

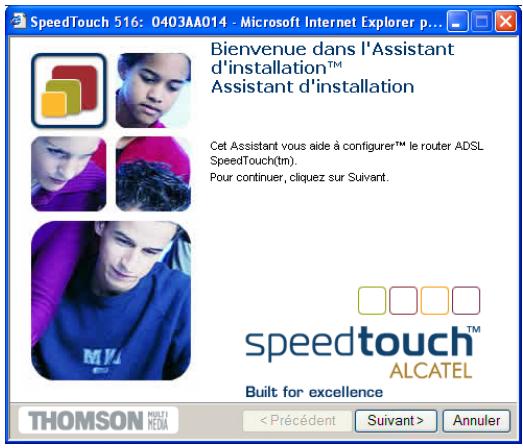

L'Assistant Installation s'affiche automatiquement :

Cliquez sur Suivant.

Si l'Assistant Installation aidée ne démarre pas automatiquement, allez dans Avancé > Installation aidée.

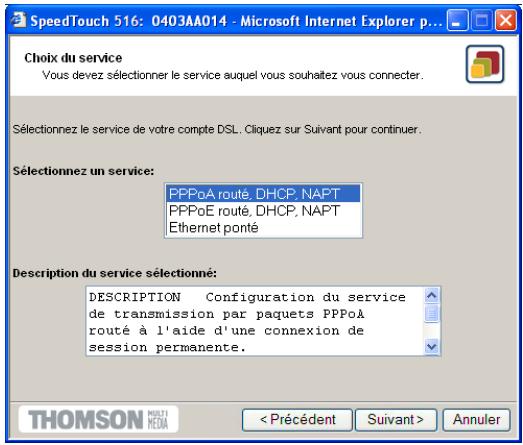

La fenêtre suivante vous invite à sélectionner le service approprié pour votre connexion Internet :

Dans la liste Service, sélectionnez le service tel que spécifié par votre FAI et cliquez sur Suivant pour continuer.

Si un seul service est disponible, cette fenêtre n'apparaît pas.

Les écrans suivants vous guident dans la procédure de configuration du SpeedTouch™. Suivez les instructions et saisissez les informations requises. Les informations requises dépendent du profil de service sélectionné et doivent vous être communiquées par votre fournisseur d'accès. Cliquez sur Suivant lorsque vous y êtes invité. L'installation aisée mettra à jour en fonction du profil de service. La fenêtre ci-dessous vous permet de suivre la progression de la configuration :

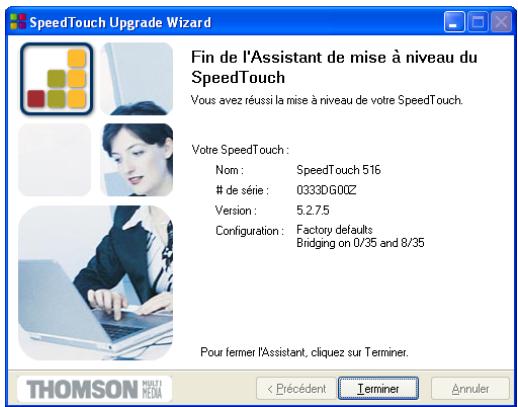

6 Une fois la mise à jour de terminée dans le cadre de l'installation aisée, la fenêtre suivante s'affiche :

Cliquez sur Terminer pour fermer l'Assistant.

Configuration supplémentaire

Une configuration supplémentaire peut être nécessaire :

Configuration IP de l'ordinateur

La majorité des profils de service activent le serveur DHCP SpeedTouch™. Veillez dès lors à ce que l'interface Ethernet de l'ordinateur soit configurée de manière à obtenir sa configuration IP dynamiquement (client DHCP).

En ce qui concerne les configurations IP fixes ou d'autres paramètres avancés, reportez-vous aux instructions fournies par votre FAI ou administrateur réseau.

Connexion Internet du SpeedTouch™

Introduction	Ce chapitre vous explique comment configureraire SpeedTouchTM en fonction de vos préférences et comment accéder à Internet.
Méthodes d'accès	Après avoir configuré le SpeedTouchTM et vos ordinateurs en suivant les instructions décrites à la section « 1.3 Paramétrage de la configuration du SpeedTouchTM», page 17, vous pouvez vous connecter au réseau étendu (WAN, Wide Area Network) ou à Internet.Selon la configuration du SpeedTouchTM, vous disposez de l'une ou l'autre de ces méthodes d'accès :• Accès directUne fois la configuration initiale exécutée, la ligne DSL fournit un accès instantané et continu.• Accès commutéL'accès doit être établi de façon explicite (par « numérorotation », par exemple) avec un serveur d'accès à distance à large bande (BRAS, Broadband Remote Access Server).Le modele de protocole de connexion est fonction du profil de service sélectionné pour configurer le SpeedTouchTM et doit correspondre aux exigences du fournisseur d'accès Internet.
Accès direct	Comme mentionné, à l'issue de la configuration initiale vous disposez d'un accès instantané et continu au WAN.En cas d'accès direct, il est possible que l'on vous demande de préciser un nom d'utilisateur et un mot de passer sur une page d'accueil Internet.
Accès commuté	Selon la configuration du SpeedTouchTM, l'accès commuté se fait via :• les services de transmission par paquets à connexion PPPoA routée ou PPPoE routée du SpeedTouchTM, avec un client PPP intégré ;Pour plus d'informations, reportez-vous à la section « 2.1 Connexions Internet via le client PPP intégré du SpeedTouchTM», page 28.• une application de commutation à large bande sur votre ordinateur.Pour plus d'informations, reportez-vous à la section « 2.2 Connexion à Internet via un client hôte de commutation PPPoE», page 33.

2.1 Connexions Internet via le client PPP intégré du SpeedTouch™

Le SpeedTouch™ prend en charge les deux méthodes de connexion les plus courantes, à savoir : PPP sur ATM (PPPoA) et PPP sur Ethernet (PPPoE).

La méthode de connexion est fonction du profil de service sélectionné pour configurer le SpeedTouch™ et doit correspondre aux exigences du fournisseur d'accès Internet.

• Client intégré à connexion PPPoA A routé.
• Client intégré à connexion PPPoE E routé.

Ces deux services sont disponibles via l'Assistant d'installation du SpeedTouch™ ou via la fonction Installation aisée intégrée.

Utilisation du client PPP intégré du SpeedTouch™

Le vous permet d'établir une connexion Internet pour tous les (ou certains) ordinateurs de votre réseau local en contrôlant le client depuis un seul ordinateur du réseau.

Si cet ordinateur exécute :

Si vous utilisez MS Windows XP, vous pouvez utiliser le client de contrôle de passerelle Internet de MS Windows XP. Pour plus d'informations, reportez-vous à la section « », page 29. Si vous utilisez un autre système d'exploitation, vous pouvez utiliser les pages Web SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 2.1.2 Utilisation des pages Web SpeedTouch™ », page 31.

2.1.1 Utilisation de l'agent de contrôle de passerelle Internet de MS Windows XP

Les utilisateurs de MS Windows XP peuvent facilement établir des sessions PPP, sans accéder aux pages Web SpeedTouch™, grâce au client de contrôle et de découverte de passerelle Internet de MS Windows XP qui permet de contrôler le SpeedTouch™ directement à partir de votre ordinateur.

Conditions requises

Les conditions suivantes doivent être respectées :

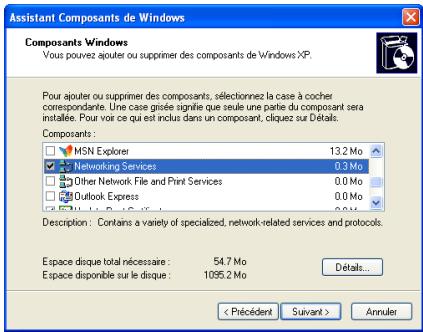

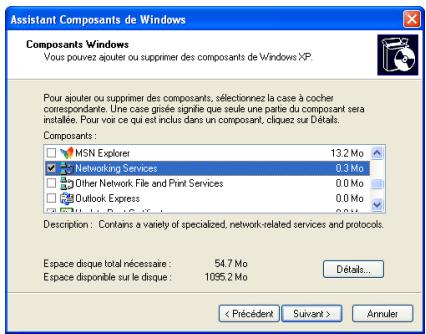

UPnP™ (sous-composant des services de mise en réseau de Windows XP) doit être ajouté à votre système Windows XP (voir « 5.3 UPnP™ sur les systèmes Windows XP », page 75). Le client de contrôle et découverte de passerelle Internet (sous-composant des services de mise en réseau de Windows XP) doit être activé sur votre système Windows XP (voir « 5.3 UPnP™ sur les systèmes Windows XP », page 75). Si votre ordinateur exécute Windows XP Service Pack 2 (SP2) et que vous utilisez le Pare-feu Windows, assurez-vous que celui-ci autorise les connexions réseau entrantes pour le service UPnP (voir « Configuration du Pare-feu Windows », page 76). Vérifiez que le composant UPnP™ est activé sur le SpeedTouch™ (voir « Configurer l'UPnP », page 52).

Démarrage d'une session internet

Procédez comme suit :

1 Cliquez sur (Paramètres >) Panneau de configuration dans le menu Démarrer. 2 La fenêtre Panneau de configuration s'affiche. Accédez à (Connexions réseau et Internet >) Connexions réseau. 3 La fenêtre Connexions réseau s'affiche :

À côté de votre/vos connexion(s) réseau s'affiche une icône Passerelle Internet indiquant la capacité du SpeedTouch™ à établir une connexion Internet à l'aide d'une passerelle Internet.

Double-cliquez sur l'icône Connexion Internet.

Le client PPP intégré du SpeedTouch™ établit une connexion Internet. L'icône Passerelle Internet affiche "connecté" et votre ordinateur est en ligne.

Vous pouvez ouvrir un navigateur Web et surfer sur Internet.

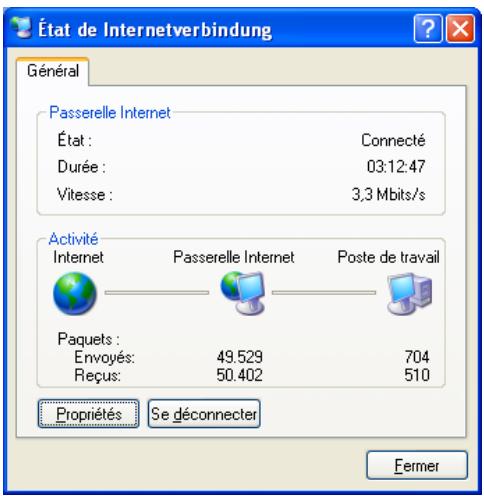

Passerelle Internet connectée

Tant que le client PPP intégré du SpeedTouch™ est connecté, vous pouvez afficher l'état de connexion et certains compteurs en double-cliquant sur l'icône Connexion Internet dans la fenêtre Connexions réseau de l'ordinateur.

Un contrôle plus détaillé vous est proposé via :

La page Information système du SpeedTouch™. Reportez-vous à la section « Informations système », page 45. La page Diagnostics du SpeedTouch™. Reportez-vous à la section « Diagnostics », page 48.

Procédez comme suit :

1. Cliquez sur (Paramètres >) Panneau de configuration dans le menu Démarrer. 2. La fenêtre Panneau de configuration s'affiche.

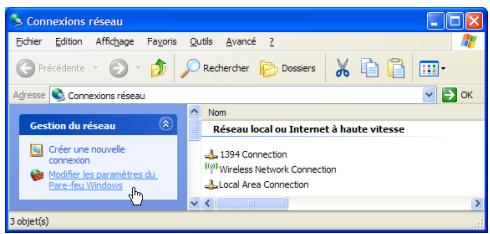

Accédez à (Connexions réseau et Internet >) Connexions réseau.

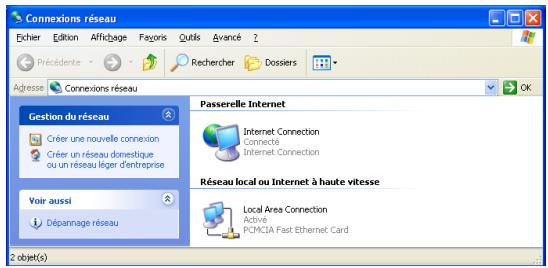

3. La fenêtre Connexions réseau s'affiche. 4. Cliquez avec le bouton droit sur l'icône Connexion Internet et sélectionnez Se déconnecter pour fermer la session.

Vous pouvez également double-cliquer sur l'icône. Cela ouvre la fenêtre État de la connexion Internet, qui contient un bouton Se déconnecter permettant de fermer la session.

Le client PPP intégré du SpeedTouch™ a arrêté la connexion Internet. L'icône Passerelle Internet affiche "déconnecté" et les ordinateurs sont hors ligne.

2.1.2 Utilisation des pages Web SpeedTouch™

Les pages Web SpeedTouch™ étant contrôlables à l'aide de n'importe quel système d'exploitation doté d'un navigateur Web, la méthode d'établissement de sessions PPP décrite ci-dessous s'applique à tout système.

Démarrage d'une session Internet

Procédez comme suit :

1. Ouvrez un navigateur Web sur votre ordinateur et rendez-vous sur les pages Web SpeedTouch™ (pour plus d'informations, reportez-vous à la section « 3 Interface Web du SpeedTouch™ », page 41).

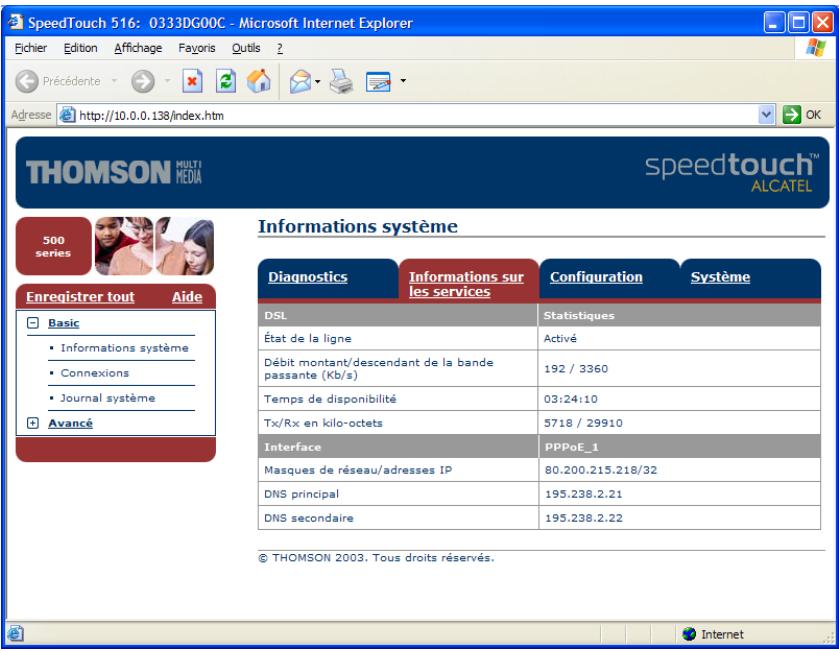

Par défaut, le SpeedTouch™ affiche la page Informations système.

2 Dans le menu de base, cliquez sur Connexions pour ouvrir la page Connexions qui vous permet d'établir des connexions commutées. 3 Cliquez à côté de l'entrée de la connexion avec laquelle vous souhaitez établir une connexion. L'entrée apparaît alors en surbrillance. 4 Indiquez votre nom d'utilisateur et votre mot de passe dans les champs appropriés. Si vous souhaitez que le SpeedTouch™ enregistre ces informations, cochez la case Enregistrer ce mot de passe.

5 Cliquez sur Se connecter.

Le client PPP intégré du SpeedTouch™ établit une connexion Internet.

Lors de l'établissement de la session, la colonne État affiche "Tentative en cours". Dès la session PPP démarrée, le champ affiche "Actif" et les ordinateurs sont en ligne.

Vous pouvez ouvrir un autre navigateur Web ou continuer avec celui-ci et surfer sur Internet.

Pendant la session Internet

Vous pouvez consulter et suivre votre connexion Internet tant que la session est active via :

La page Information système du SpeedTouch™. Reportez-vous à la section « Informations système », page 45. La page Diagnostics du SpeedTouch™. Reportez-vous à la section « Diagnostics », page 48.

Fin d'une session Internet

Pour fermer une connexion PPP routée active, procédez comme suit :

1. Vérifiez que vous pouvez accéder aux pages Web SpeedTouch™. 2. Sur la page Connexions, cliquez sur l'icône à côté de l'entrée de la connexion que vous souhaitez fermer. 3. Cliquez sur Se déconnecter.

Le client PPP intégré du SpeedTouch™ arrête la connexion Internet. L'état de la session de l'entrée devient Inactif et l'ordinateur est hors ligne.

2.2 Connexion à Internet via un client hôte de commutation PPPoE

Cette section explique comment se connecter à Internet à l'aide d' PPPoE à large bande. Le scénario de connexion PPP sur Ethernet offre un comportement de connexion commutée de type PPP sur le segment Ethernet virtuel.

Pour pouvoir utiliser à large bande sur votre ordinateur pour vous connecter à Internet, le SpeedTouch™ doit être configuré pour la connexion Ethernet dérivée ou la connexion PPPoE routée (avec relais PPPoE) via l'Assistant d'installation du SpeedTouch™ ou la fonction intégrée Installation aisée.

Clients commutés à large bande

Pour vous connecter à Internet, vous pouvez utiliser :

Un client de commutation à large bande MS Windows XP. Pour plus d'informations, reportez-vous à la section « 2.2.1 Utilisation d'une connexion large bande MS Windows XP », page 34. Un client de commutation à large bande Mac OS X. Pour plus d'informations, reportez-vous à la section « 2.2.2 Utilisation du client de commutation PPPoE de Mac OS X », page 39.

-ou-

Un à large bande fourni par votre fournisseur d'accès pour vous connecter à Internet.

Contrairement aux applications spécifiques à un système d'exploitation, cette dernière méthode est indépendante du système d'exploitation.

Pour toute connexion d'une session PPPoE à partir d'un Mac OS 8.6/9.x, de MS Windows 95/98(SE)/ME/2000 ou d'un système Linux, une application hôte de commutation PPPoE est obligatoire.

2.2.1 Utilisation d'une connexion large bande MS Windows XP

Configuration d'une connexion large bande

Procédez comme suit :

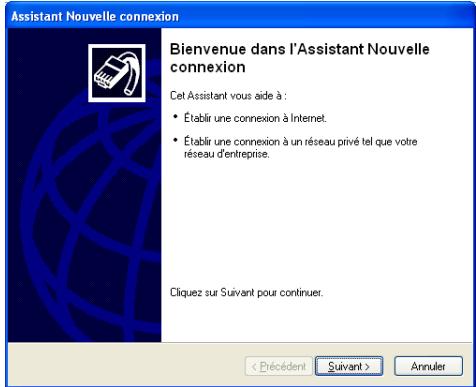

1. Dans le menu Démarrer, cliquez sur Paramètres > Panneau de configuration. 2. La fenêtre Panneau de configuration s'affiche. Accédez à Connexions réseau et Internet > Connexions réseau. 3. Dans le menu Gestion du réseau, cliquez sur Créer une nouvelle connexion. L'Assistant Nouvelle connexion apparaît.

Cliquez sur Suivant pour continuer.

Dans la fenêtre suivante, activez la case d'option Connexion à Internet.

Cliquez sur Suivant pour continuer.

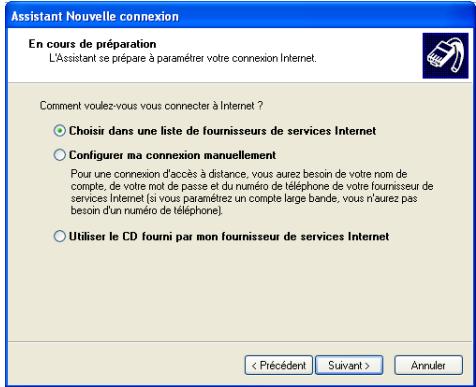

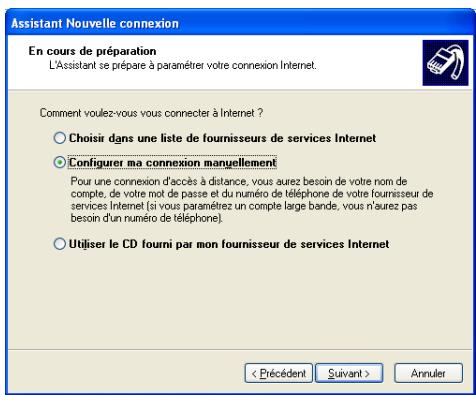

Dans la fenêtre suivante, sélectionnez Configurer ma connexion manuellement :

Cliquez sur Suivant pour continuer.

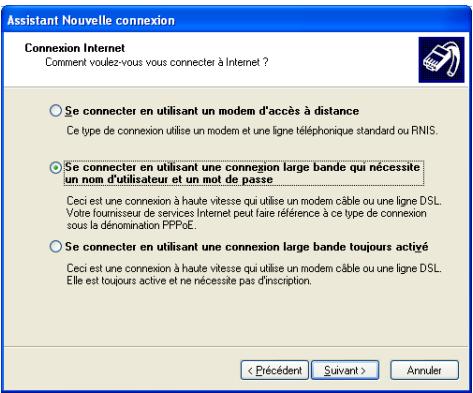

Dans la fenêtre suivante, activez la case d'options "Se connecter en utilisant une connexion large bande qui nécessite un nom d'utilisateur et un mot de passe".

Cliquez sur Suivant pour continuer.

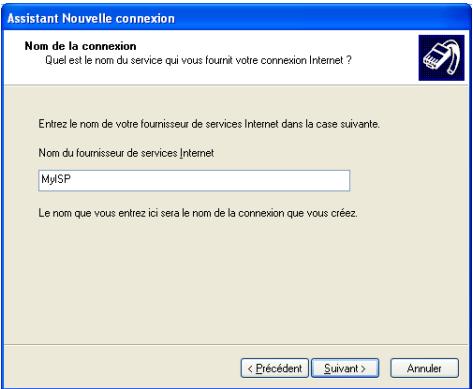

7 un nom pour la connexion que vous créez, par ex. MyISP :

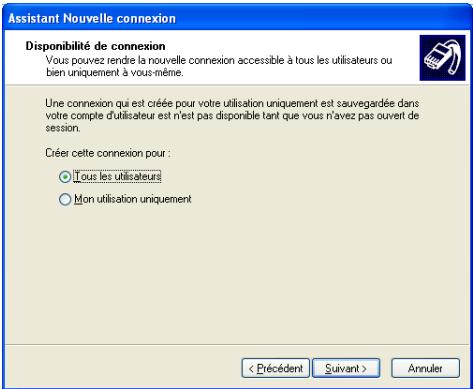

8 si la connexion doit être disponible pour tout utilisateur ou uniquement pour vous :

Pour partager cette connexion avec d'autres utilisateurs, vous devez désigner le nombre d'utilisateurs.

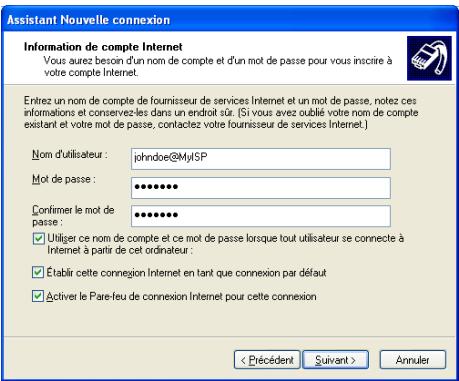

9 Dans la fenêtre suivante, complétez vos informations de compte Internet. Ces informations doivent vous être communiquées par votre fournisseur d'accès :

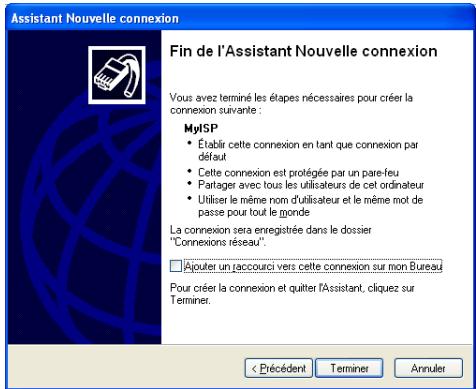

10 La fenêtre suivante apparaît lorsque la configuration est terminée :

Cliquez sur Terminer pour achever la procédure de configuration. La fenêtre Connexion à MyISP (voir ci-dessous) s'affiche.

Démarrage d'une session Internet large bande

Procédez comme suit :

1. Dans le menu Démarrer, pointez sur Connexions puis cliquez sur le nom de la connexion que vous avez créée, par exemple MyISP.

Si vous utilisez le menu Démarrer classique, cliquez sur Démarrer > Paramètres > Connexions réseau et accès à distance > MyISP.

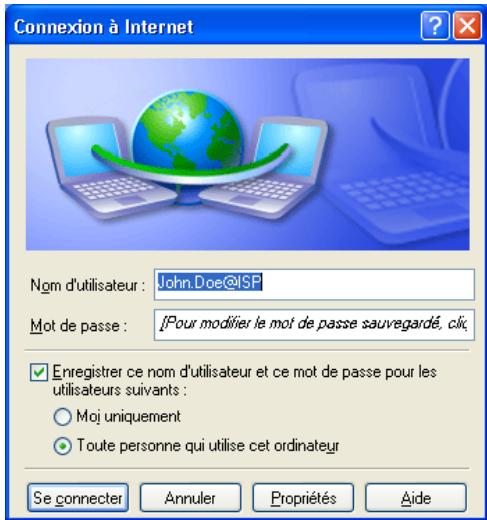

2 La fenêtre Connecter MyISP s'affiche :

3 Le cas échéant, saisissez le nom d'utilisateur et le mot de passe du compte d'utilisateur que vous possédez chez votre fournisseur d'accès. 4 Cliquez sur Se connecter. 5 Dès que la connexion est établie, le message Connexion et la fenêtre Connexion à distance sont réduits à une icône Accès réseau à distance dans la barre d'état système.

Vous pouvez ouvrir votre navigateur Web et surfer sur Internet.

Fin d'une session Internet large bande

Procédez comme suit :

1. Dans le menu Démarrer, pointez sur Connexions, puis cliquez sur le nom de la connexion que vous avez créée, par exemple MyISP.

Si vous utilisez le menu Démarrer classique, cliquez sur Démarrer > Paramètres > Connexions réseau et accès à distance > MyISP.

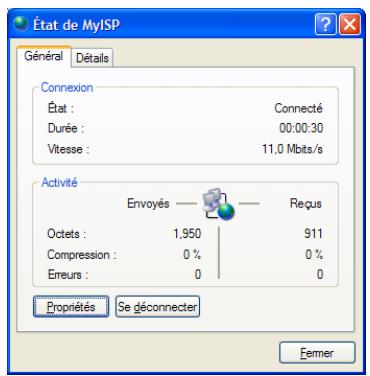

La fenêtre État de MyISP s'affiche.

3 Cliquez sur Se déconnecter.

Vous êtes alors déconnecté. En conséquence, il n'y a plus de connectivité Internet.

2.2.2 Utilisation du client de commutation PPPoE de Mac OS X

Configuration d'une connexion large bande

Procédez comme suit :

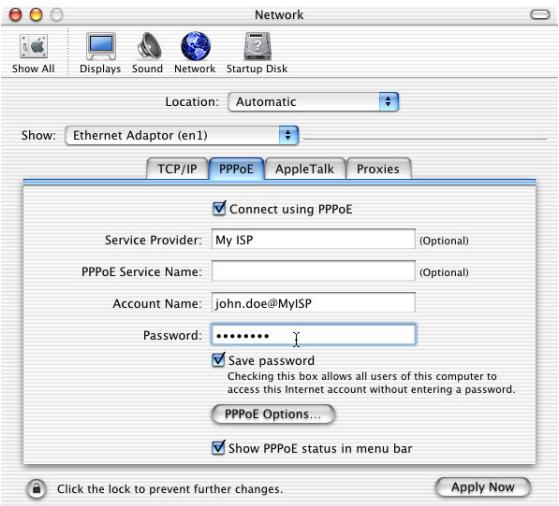

1. Dans le menu Apple (Pomme), cliquez sur System Preferences (Préférences système). 2. La fenêtre System Preferences (Préférences système) s'affiche. Cliquez sur l'icône Network (Réseau). 3. La fenêtre Network (Réseau) s'affiche. Assurez-vous que Built-in Ethernet (Ethernet intégré) est sélectionné dans la liste Show (Afficher) et cliquez sur l'onglet PPPoE.

4 Saisissez le nom de compte et le mot de passe fournis par votre fournisseur d'accès.

Cochez la case Save password (Enregistrer le mot de passe) si vous voulez que l'ordinateur retienne le mot de passe de ce nom de compte.

Il est possible, le cas échéant, d'indiquer un nom pour cette connexion dans le champ Service Provider (Fournisseur d'accès). Les autres champs ne sont pas obligatoires.

5. Cliquez sur Apply Now (Appliquer).

Démarrage d'une session Internet large bande

Procédez comme suit :

1. Cliquez sur le docklet

Si ce dernier n'est pas accessible, accédez au dossier Applications dans le disque de démarrage système et double-cliquez sur

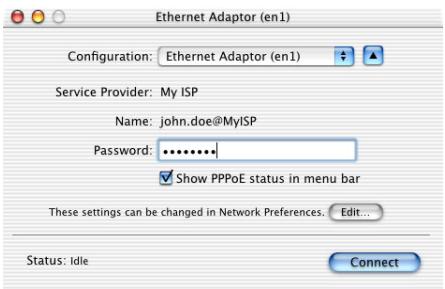

La fenêtre illustrée ci-dessous s'affiche.

Vérifiez que l'option Built-in Ethernet (Ethernet intégré) est sélectionnée dans la liste Configuration.

3 Le cas échéant, saisissez le nom d'utilisateur et le mot de passe du compte d'utilisateur que vous possédez chez votre fournisseur d'accès. 4 Cliquez sur Connect (Se connecter).

Dès que la connexion est établie, vous pouvez ouvrir votre navigateur Web et surfer sur Internet.

Fin d'une session Internet large bande

Procédez comme suit :

1. Cliquez sur le docklet

Si ce dernier n'est pas accessible, accédez au dossier Applications dans le disque de démarrage système et double-cliquez sur

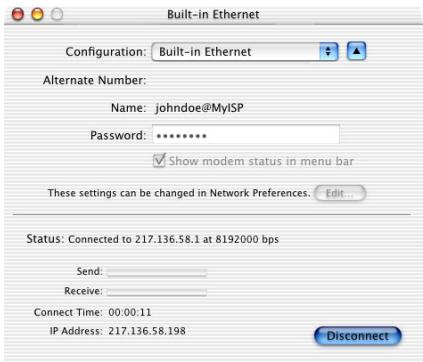

La fenêtre illustrée ci-dessous s'affiche.

Vérifiez que l'option Built-in Ethernet (Ethernet intégré) est sélectionnée dans la liste Configuration.

Cliquez sur Disconnect (Se déconnecter).

Vous êtes alors déconnecté. En conséquence, il n'y a plus de connectivité Internet.

Interface Web du SpeedTouch™

Le SpeedTouch™ intègre des pages Web de configuration.

Celles-ci vous permettent de configurer le SpeedTouch™ simplement avec un navigateur depuis n'importe quel ordinateur local connecté au SpeedTouch™.

Dans la plupart des cas, le SpeedTouch™ est correctement configuré pour votre connexion Internet via le profil ou le fichier de configuration approprié. Aucune configuration supplémentaire n'est donc nécessaire sur l'interface Web.

L'accès aux pages Web est nécessaire uniquement pour utiliser et/ou configurer les fonctionnalités SpeedTouch™ avancées.

Ce chapitre vous présente brièvement les pages Web SpeedTouch™ et leurs fonctionnalités respectives.

Conditions requises

Avant d'accéder aux pages Web SpeedTouch™, vérifiez les points suivants :

Le SpeedTouch™ et votre ordinateur partagent le même sous-réseau IP (10.0.0.0/24). Par défaut, l'adresse IP locale du SpeedTouch™ est 10.0.0.138. Pour accéder aux pages Web, votre ordinateur doit être configuré avec une adresse IP du même sous-réseau, par exemple 10.0.0.1. Votre navigateur Web ne doit pas utiliser de serveur proxy et l'adresse IP du SpeedTouch™ ne doit pas être soumise à un serveur proxy.

Pour configurer votre ordinateur avec une adresse IP, consultez l'aide du système d'exploitation. Pour plus d'informations sur la manière de désactiver la fonction de serveur proxy sur votre navigateur Web, reportez-vous à l'aide de ce dernier.

Accès aux pages Web SpeedTouch™

Pour accéder , procédez comme suit :

1. Démarrez le navigateur Web sur votre ordinateur. 2. Accédez au SpeedTouch™ à son adresse IP 10.0.0.138.

Dans la majorité des cas, l'adresse IP par défaut du SpeedTouch™ est 10.0.0.138. Si ce n'est pas le cas, contactez votre fournisseur d'accès Internet (FAI) pour plus d'informations à ce sujet.

Si un mot de passe système a été défini, une fenêtre d'authentification apparaît. Vous devez saisir votre nom d'utilisateur et le mot de passe système pour que l'accès vous soit accordé.

Accès à l'interface Web SpeedTouch™ via l'UPnP™

Si votre ordinateur possède la fonctionnalité UPnP™, vous pouvez accéder aux

Si votre ordinateur exécute Windows XP Service Pack 2 (SP2) et que vous utilisez le Pare-feu Windows, assurez-vous que celui-ci autorise les connexions réseau entrantes pour le service UPnP (voir « Configuration du Pare-feu Windows », page 76).

pages Web comme suit :

1. Cliquez sur Paramètres > Panneau de configuration dans le menu Démarrer pour ouvrir . 2. Accédez à Connexions réseau et Internet > Favoris réseau.

Si vous utilisez en vue classique, cliquez sur Connexions réseau dans et Favoris réseau sous Autres emplacements.

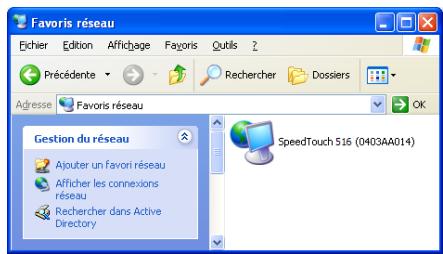

La fenêtre illustrée ci-dessous s'affiche :

Double-cliquez sur l'icône SpeedTouchTM.

Si un mot de passe route a été défini, une fenêtre d'authentification apparaît. Indiquez le nom d'utilisateur et le mot de passe système dans les champs appropriés et cliquez sur OK.

Page de démarrage du SpeedTouch™

Vous accédez alors à la page Informations système :

Si la configuration du SpeedTouch™ est toujours la configuration par défaut, la fonction Installation assistée intégrée apparaît automatiquement.

Menu de rubriques et liens

Un menu de rubriques est disponible dans la partie gauche de chaque page Web du SpeedTouch™. Ce menu vous permet de parcourir tous les aspects de configuration du SpeedTouch™.

Par souci de commodité, les liens sont classés dans deux menus extensibles : Rubriques de base et Rubriques avancées. L pointent vers les pages destinées aux opérations de configuration et de maintenance de base du SpeedTouch™ ; il s'agit des pages utilisées quotidiennement. Les liens du menu Rubriques avancées permettent d'accéder à une configuration poussée du SpeedTouch™. L'accès à ces pages est requis uniquement pour des opérations bien précises.

Le tableau suivant répertorie tous les liens du menu Rubriques de base :

Menu Rubriques DE BASE
Cliquez sur...	Pour...
Informations système	Visualiser le profil de configuration actuel. Visualiser l'état actuel de la ligne ADSL.
Connexions	Étabrir des connexions commutées.
Journal système	Connaître l'activité du SpeedTouch™ depuis sa mise sous tension.

Le tableau suivant répertorie tous les liens du menu Rubriques avancées :

Menu Rubriques AVANCÉES
Cliquez sur...	Pour...
Diagnostics	Visualiser les diagnostics du SpeedTouch™.
Installation aïssé	Configurer le SpeedTouch™.
Adresses IP	Visualiser ou configurer les interfaces IP du SpeedTouch™.
Routage IP	Visualiser ou configurer le routeur IP du SpeedTouch™.
NAPT	Visualiser ou configurer les entrées NAPT statiques. Visualiser ou configurer les entrées multi-NAT. Définir un serveur local par défaut pour les connexions entrantes. Configurer l'UPnP.
DHCP	Visualiser ou configurer le serveur/client DHCP du SpeedTouch™.
DNS	Visualiser ou configurer le serveur/client DNS du SpeedTouch™.
Système	Sauvegarder et/ou télécharger les fichiers de configuration. Restaurer les paramètres par défaut du SpeedTouch™.
Mot de passésystème	Définir un mot de passse système.
Modèles	Visualiser ou télécharger des modèles.
Langue	Configurer la langue des pages Web.

Tout enregistrer

Le lien "Enregistrer tout" du menu vous permet d'enregistrer les paramètres du SpeedTouch™.

Aide

Le lien Aide situé dans l'en-tête du menu des rubriques vous permet de parcourir l'aide en ligne du SpeedTouch™.

Pour plus d'informations sur une rubrique, cliquez sur les liens d'aide contextuelle situés sur les pages Web de la rubrique.

3.1 Liens du menu Rubriques de base

Informations système

Cliquez sur ce lien pour afficher l . Il s'agit également de la page d'accueil du SpeedTouch™.

Cliquez sur l'onglet Diagnostics pour afficher les résultats de l'autotest système, du test de la connectivité LAN et du test de la synchronisation DSL.

Diagnostics	Informations sur les services	Configuration	Système
Test		Résultat
Autotest système		✓
LAN		✓
DSL		✓

Cliquez sur l'onglet Informations sur les services pour afficher l'état physique actuel de la ligne ADSL.

Diagnostics	Informations sur les services	Configuration	Système
DSL		Statistiques
État de la ligne		Enabled
Débit montant/descendant de la bande passante (kb/s)		192 / 3360
Temps de disponibilité		00:30:00
Tx/Rx en kilo-octets		89 / 9
Interface		PPPoA_1
Masques de réseau/adresses IP		217.136.60.225/32
DNS principal		195.238.2.21
DNS secondeire		195.238.2.22

Les statistiques DSL vous permettent de connaître les données suivantes :

État de la ligne : ce paramètre indique si la liaison DSL est synchronisée (Activée) ou pas (Initialisation). Débit montant/descendant de la bande passante : le débit maximum de la bande passante disponible pour la liaison DSL, à la fois montant et descendant. Temps de disponibilité : la durée de l'état actuel de la ligne activée. Tx/Rx en kilo-octets : le nombre de kilo-octets envoyés (Tx) et reçus (Rx) depuis l'établissement de la liaison DSL.

• Cliquez sur l'onglet Configuration pour voir le profil de configuration actuellement actif sur le SpeedTouch™.

Diagnostics	Informations sur les services	Configuration	Système
Éléments	Description
Région	Monde
Fournisseur	N'importe lequel
Nom du service	Connexion PPPoA routée- DHCP - NAPT
Description du service	Configuration du service de transmission par paquets PPPoA routée à l'aide d'une connexion de session permanente.

Cliquez sur l'onglet Système pour consulter les principales données système du SpeedTouch™ :

Diagnostics	Informations sur les services	Configuration	Système
élément		Description
Nom du produit		SpeedTouch 516
Adresse physique		00-0E-50-31-19-C8
Version du logiciel		5.2.7.4.0
Nom de la carte		BANT-J
Numéro de série		0432DG028
Code produit		35837530

Le tableau sous l'onglet Système répertorie les données suivantes :

le nom du produit SpeedTouch™ ; l'adresse MAC (Medium Access Control) unique de votre SpeedTouch™ ; cette adresse MAC peut servir à identifier votre SpeedTouch™ ; la version du logiciel SpeedTouch™ ; le nom de la carte du SpeedTouch™ ; le numéro de série du SpeedTouch™ ; le code produit du SpeedTouch™.

Connexions

Cliquez sur ce lien pour afficher la page Connexions.

Cette page vous permet d'établir des connexions commutées, le cas échéant :

Pour plus d'informations sur l'utilisation de la table Connexions commutées, reportez-vous à la sous-section « 2.1.2 Utilisation des pages Web SpeedTouch™ », page 31.

Journal système

Cliquez sur ce lien pour afficher la page Journal système.

Cette page vous permet de connaître l'activité du SpeedTouch™ depuis sa mise sous tension :

Messages enregistrés dans le journal
Temps de fonctionnement système	01:16:17 (depuis la mise sous tension)
Mode d'affichage	Uniquement les messages les plus importants (priorité >= notice)
Arrêtier l'actualisation automatique		Aide
Temps de fonctionnement système	Contenu de message
00:01:31	LOGOUT User johndoe logged out on FTP (192.193.195.241)
00:01:07	LOGIN User johndoe logged in on FTP (192.193.195.241)
00:00:09	LOGIN User johndoe logged in on HTTP (from 192.193.195.241)
00:00:00	KERNEL Cold restart
Afficher tout	Afficher messages importants uniquement	Afficher messages critiques uniquement

Diagnostics

Cliquez sur ce lien pour afficher la page Diagnostics.

Cette page comprend trois sections extensibles :

Développez la section Système pour consulter les principales données système :

Système

Nom du produit = SpeedTouch 516

Nom du fournisseur = THOMSON

Version du logiciel = 5.2.7.4.0

Numéro de série = DG244L00000035

Version CLI = 1.2.0

Version du chargeur de démarrage = Non récupérable

Version ASIC = 1b01

Nom de la carte = ADNT-Q

Version d'étiquette du modem = 2.11.27

Développez la section WAN (réseau étendu) pour connaître l'état actuel de la ligne DSL et les données de connexion ; pour ce faire, cliquez sur le signe plus à côté des mots DSL et Connexions.

WAN (réseau étendu)

DSL

Type de DSL = ADSL sur POTS

Bande passante réservée (kb/s) débit montant/descendant = 192 / 3360

Temps de disponibilité = 00:09:17

Tx/Rx en kilo-octets = 60 / 31

Propriétés

Puissance de sortie (dBm 2 / 20

Atténuation (dB) = 15 / 26

Liminestone(dB)débit montant/descendant = 31 / 25

Cliquez sur ▢ pour effectuer un test de la connectivité IP.

Développez la section LAN (réseau local) pour connaître la configuration du réseau local :

Ethernet

Nom de l'interface = eth0

Adresse physique = 00:90:d0:5b:0b:0c

Interface physique 1

Négociation automatique = Oui

Type = 100BaseTFD

Tx/Rx en kilo-octets = 2054 / 631

Tx/Rx de frames = 6984 / 5728

Frames rejetées = 0

USB

Installation aisée

Cliquez sur ce lien pour lancer l'Assistant d'installation aisée de SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 1.3.2 Paramétrage de la configuration du SpeedTouch™ pour les autres systèmes d'exploitation », page 24.

Adresses IP

Cliquez sur ce lien pour afficher la page Adresses IP.

Cette page vous permet de consulter, ajouter ou supprimer des adresses IP spécifiques pour l .

Table d'adresses IP
Interf.	Adresse/masque de réseau	Type	Conversion
eth0	169.254.141.11/16	Auto	aucun
PPPoA_1	217.136.60.225/32	Auto	napt
eth0	10.0.0.138/24	User	aucun
loop	127.0.0.1/8	Auto	aucun
Cliquez sur 'Nouveau' pour creator une nouvelle entrée.
Nouveau		Aide

Pour ajouter une adresse IP correspondant à une d :

1. Cliquez sur Nouveau. 2. Sélectionnez l'interface à laquelle s'applique l'adresse IP (utilisez eth0 pour l'interface Ethernet du SpeedTouch™). 3. Indiquez l'adresse IP et le masque de (sous-)réseau dans la notation préfixe IP (p. ex. 192.6.11.150/24) ou sélectionnez "Obtenir automatiquement une adresse IP" afin d'affecter une adresse IP dynamique à l'interface. 4. Vous avez également la possibilité de sélectionner NAPT si vous souhaitez autoriser la conversion d'adresses sur cette adresse IP. 5. Cliquez sur Appliquer. 6. Cliquez sur "Tout enregistrer" pour enregistrer vos modifications dans la mémoire persistante.

Routage IP

Cliquez sur ce lien pour afficher la page Routage IP.

Cette page vous permet de consulter, ajouter ou supprimer des routes IP statiques pour le routeur IP du SpeedTouch™.

Table de routage IP
Destination	Étiquette	Passerelle	Interf.	Métrieque
169.254.141.11/32	-	169.254.141.11	eth0	0
80.200.210.1/32	-	80.200.210.173	PPPoA_1	0
80.200.210.173/32	-	80.200.210.173	PPPoA_1	0
255.255.255.255/32	-	10.0.0.138	eth0	0
10.0.0.138/32	-	10.0.0.138	eth0	0
127.0.0.1/32	-	127.0.0.1	loop	0
10.0.0.0/24	-	10.0.0.138	eth0	0
169.254.0.0/16	-	169.254.141.11	eth0	0
224.0.0.0/4	-	10.0.0.138*	eth0	0
default	-	80.200.210.173	PPPoA_1	1
Cliquez sur 'Nouveau' pour creer une nouvelle entrée.
Nouveau			Aide

Le routage peut être utile si votre réseau local comporte des sous-réseaux. Pour ajouter une route IP statique, procédez comme suit :

1. Cliquez sur Nouveau. 2. Spécifiez l'adresse IP de destination (utilisez la notation préfixe pour appliquer un masque de sous-réseau), la passerelle, l'interface et la métrique.

Le cas échéant, vous pouvez également sélectionner une étiquette pour le routage IP classique par paquet.

3. Cliquez sur Appliquer pour ajouter l'entrée dans la table. 4. Cliquez sur Tout enregistrer pour enregistrer vos modifications dans la mémoire persistante.

NAPT

Cliquez sur ce bouton pour afficher la page NAPT (Conversion des adresses et des ports réseau).

Cette page vous permet d'effectuer les opérations suivantes :

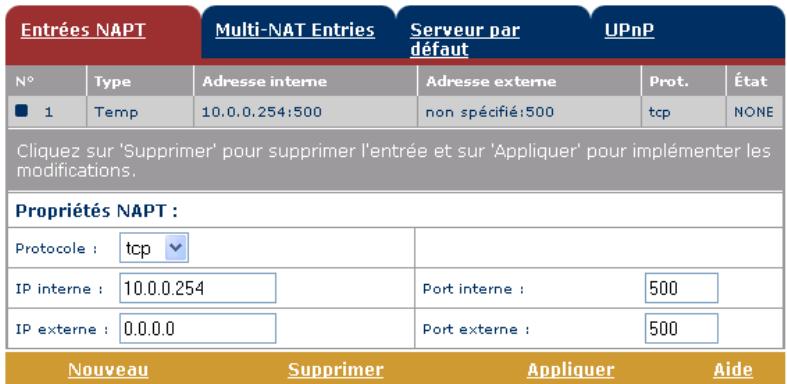

Visualiser, ajouter ou supprim spécifiques.

Pour ajout , procédez comme suit :

1. Cliquez sur "Nouveau". 2. Spécifiez les adresses interne et externe de l'entrée, ainsi que le protocole et les ports utilisés.

Si l'entrée NAPT est appliquée à une adresse IP d'homologue local allouée dynamiquement pour une connexion, spécifiez 0.0.0.0 pour l'adresse externe.

Cliquez sur Appliquer pour ajouter l'entrée dans la table.

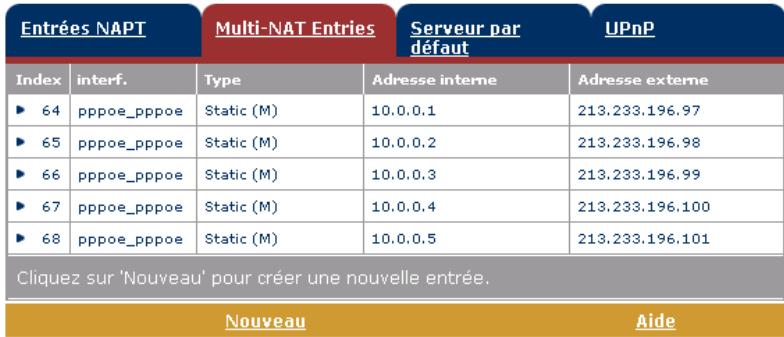

Visualiser, ajouter ou supprimer des entrées multi-NAT :

Pour ajouter des entrées multi-NAT, procédez comme suit :

1. Cliquez sur Nouveau. 2. Précisez l'adresse interne et indiquez la plage souhaitée entre crochets, par exemple, 10.0.0.[1-10]. Spécifiez en outre l'adresse externe et l'interface. 3. Cliquez sur Appliquer.

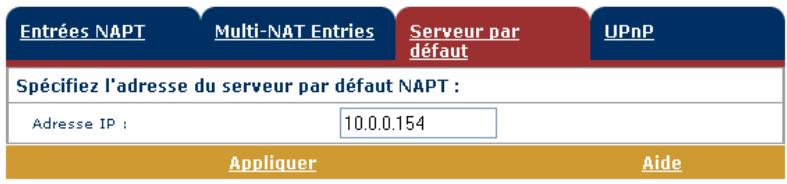

Définir un serveur par défaut :

Lorsque vous spécifiez une adresse IP de serveur par défaut, toutes les connexions entrantes qui ne correspondent pas à une entrée NAPT statique spécialement configurée sont redirigées vers le périphérique portant cette adresse IP. Ce paramètre, qui convient généralement à la plupart des applications serveur, rend inutile le recours à des entrées NAPT statiques spécifiques.

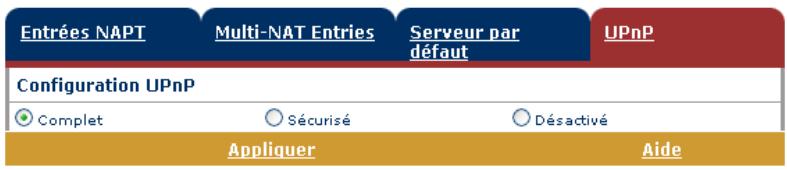

Configurer l'UPnP :

Les trois configurations UPnP sont :

Complete

Le SpeedTouch™ est doté de la fonctionnalité UPnP et tous les hôtes locaux sont capables de détecter le SpeedTouch™. Tout hôte local est en mesure de créer le mappage des ports pour n'importe quel périphérique local.

Sécurisée

Le SpeedTouch™ est doté de la fonctionnalité UPnP et tous les hôtes locaux sont capables de détecter le SpeedTouch™. Un hôte local est autorisé à effectuer le mappage des ports pour lui-même. En d'autres termes, il ne peut pas créer le mappage des ports pour d'autres périphériques locaux.

Désactivée

Le SpeedTouch™ voit sa fonctionnalité UPnP désactivée et aucun des hôtes locaux n'est plus capable de détecter le SpeedTouch™. Il est depuis lors impossible d'effectuer le mappage des ports via l'UPnP.

DHCP

Cliquez sur ce lien pour afficher la page DHCP (Dynamic Host Configuration Protocol).

Cette page vous permet d'effectuer les opérations suivantes :

Cliquez sur l'onglet Serveur DHCP pour accéder aux pages du serveur DHCP.

Cliquez sur l'onglet Config. serveur pour activer ou désactiver le serveur (Auto)DHCP du SpeedTouchTM.

Selon l'état du serveur DHCP, les statuts suivants sont possibles :

Recherche d'un autre serveur DHCP

Lorsque le serveur DHCP et sa fonctionnalité DHCP automatique sont actifs, pendant l'analyse du réseau local sur l'interface Ethernet eth0 du SpeedTouch™.

Serveur DHCP arrêté.

Lorsque le serveur DHCP et sa fonctionnalité DHCP automatique sont activés et qu'un serveur DHCP concurrent est détecté pendant l'analyse, cela provoque l'arrêt de son propre serveur DHCP, ainsi que la création et l'activation d'un client DHCP sur l'interface Ethernet eth0 du SpeedTouch™.

Serveur DHCP démarré.

Lorsque le serveur DHCP et sa fonctionnalité DHCP automatique sont activés et qu'aucun serveur DHCP concurrent n'est détecté pendant l'analyse, le serveur démarre sur l'interface Ethernet eth0 du SpeedTouch™.

Serveur DHCP en cours d'exécution

Lorsque le serveur DHCP du SpeedTouch™ est activé par défaut, il n'y a pas de client DHCP.

Client DHCP

Lorsque le serveur DHCP du SpeedTouch™ est désactivé et qu'un client DHCP est en cours d'exécution sur l'interface Ethernet eth0 du SpeedTouch™.

Aucun DHCP

Lorsque le serveur DHCP du SpeedTouch™ est désactivé par défaut, l'adresse IP de l'interface Ethernet eth0 du SpeedTouch™ est affectée statiquement.

Sous Propriétés, vous pouvez sélectionner :

Serveur DHCP

Pour activer le serveur DHCP du SpeedTouch™, sélectionnez en outre l'option appropriée "DHCP automatique".

DHCP automatique

Le SpeedTouch™ ne lance pas son serveur DHCP immédiatement. Il sonde d'abord le réseau à la recherche d'un éventuel serveur DHCP concurrent pendant quelques instants (durée définie par le délai d'expiration client en secondes). S'il détecte un autre serveur DHCP, le SpeedTouch™ ne démarre pas son propre serveur DHCP et il crée au lieu de cela un client DHCP sur son interface Ethernet. S'il ne détecte aucun serveur DHCP concurrent, le SpeedTouch™ démarre son propre serveur DHCP.

Aucun DHCP

Pour désactiver le , cliquez ici. S'il était actif, il est immédiatement arrêté.

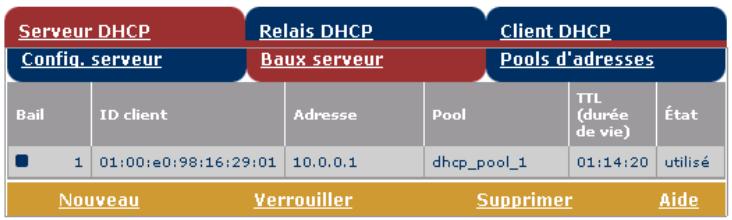

Cliquez sur l'onglet Baux serveur pour connaître les adresses louées actuelles du

Si nécessaire, vous pouvez également ajouter manuellement des adresses DHCP statiques pour des hôtes spécifiques ou vous pouvez les affecter dynamiquement en cliquant sur Verrouiller.

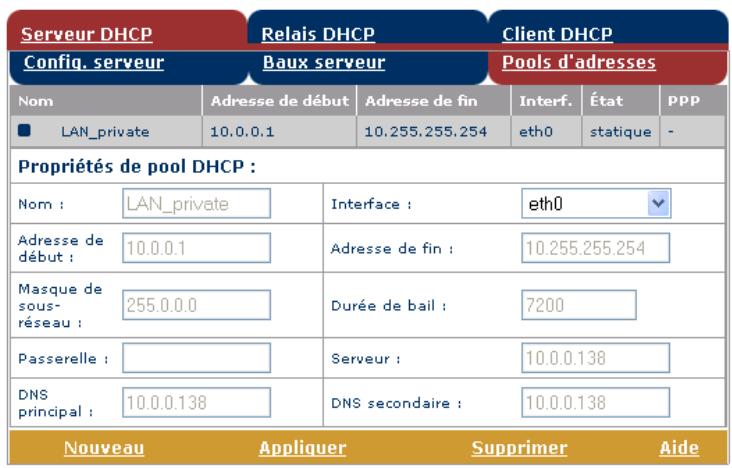

Cliquez sur l'onglet Pools d'adresses pour afficher le pool d'adresses louées du .

Le (s'il est activé) utilisera les pools d'adresses répertoriés dans cette table pour fournir des adresses IP aux clients DHCP qui le demandent. Le cas échéant, vous pouvez ajouter ou supprimer des pools d'adresses DHCP manuellement.

Cliquez sur l'onglet Relais DHCP pour afficher la page Relais DHCP.

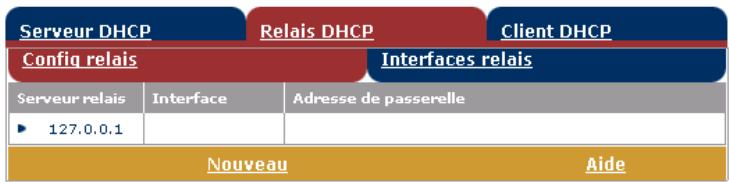

Cliquez sur l'onglet Config relais pour connaître l'état actuel du relais DHCP du SpeedTouch™.

Vous pouvez également, à l'aide de cette table, ajouter manuellement des relais DHCP SpeedTouch™ pour des interfaces spécifiques, le cas échéant.

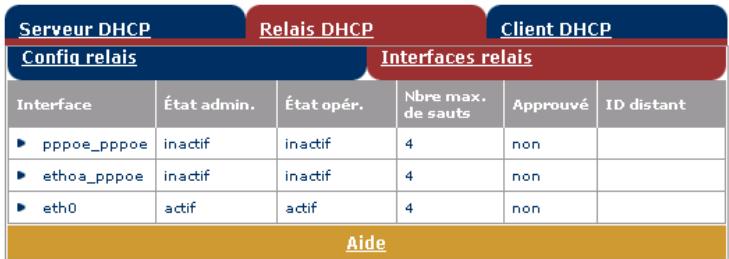

Cliquez sur l'onglet Interfaces relais pour afficher les interfaces relais DHCP du SpeedTouch™.

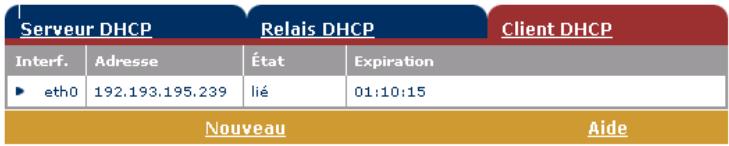

Cliquez sur l'onglet Client DHCP pour connaître l'état actuel du client DHCP du SpeedTouch™.

Vous pouvez également, à l'aide de cette table ou de la table d'adresses IP, ajouter manuellement des clients DHCP statiques SpeedTouch™ pour des interfaces spécifiques.

DNS

Cliquez sur ce lien pour afficher la page DNS (Dynamic Name System).

Cette page vous permet d'effectuer les opérations suivantes :

Visualiser les adresses louées et les noms d'hôte du serveur DNS du SpeedTouch™ :

Table de noms d'hôte DNS		Configuration du serveur DNS
N°	Nom d'hôte	Adresse
1	Sascha2	10.0.0.1
2	SpeedTouch
3	MyPrinter	10.0.0.10
4	HomeServer	10.0.0.254
Cliquez sur 'Nouveau' pour creer une nouvelle entrée.
Nouveau		Aide

Vous pouvez également ajouter des noms d'hôtes DNS statiques à l'aide de cette table. Cette opération peut s'avérer utile pour les périphériques qui ne prennent pas en charge le DNS, tels qu'une imprimante. Le fait d'ajouter un nom pour votre imprimante réseau, identifiée par son adresse IP, vous permettra de contacter cette imprimante par son nom plutôt que par son adresse IP.

Visualiser et/ou entrer le nom de domaine DNS du SpeedTouch™ et activer ou désactiver le serveur DNS du SpeedTouch™.

Table de noms d'hôte DNS		Configuration du serveur DNS
Nom de domaine :	Ian
✓ Activate server
Appliquer		Aide

Les sous-domaines DNS sont pris en charge ; dsl.office.lan, par exemple.

Système

Cliquez sur ce lien pour afficher la page Configuration.

Cette page vous permet d'effectuer les opérations suivantes :

Sauvegarder la configuration actuelle du SpeedTouch™, rétabli du SpeedTouch™ ou télécharger un fichiers de sauvegarde de configuration :

Configuration
Élément	Description
Région	Monde
Fournisseur	N'importe lequel
Nom du service	Connexion PPPoA routée- DHCP - NAPT
Description du service	Configuration du service de transmission par paquets PPPoA roulée à l'aide d'une connexion de session permanente.
Dernière configuration	Configuration set by Embedded Wizard
Specify a configuration file to upload:
	Browse...
Télécharger Sauvegarder	Rétablier les paramètres par défaut Aide

Pour s en cours, cliquez sur Sauvegarder et suivez les instructions. Pour restaurer les paramètres par défaut du SpeedTouch™, cliquez sur Rétablir les paramètres par défaut, ce qui aura pour effet de charger la configuration par défaut.

Pour télécharger et appliquer un fichier de configuration du SpeedTouch™ que vous avez sauvegardé précédemment, cliquez sur Parcourir afin d'accéder à l'emplacement où réside le fichier de configuration du SpeedTouch™. Sélectionnez le fichier de configuration et cliquez sur Télécharger pour télécharger et appliquer la nouvelle configuration.

Afficher la version actuelle du logiciel système, son nom de fichier et le type de carte du SpeedTouch™ :

Logiciel système
Élément	Description
Version	4.2.0.20.0
Fichier	LLT6AA4.20K
Type de carte	ADNT-Q

Vérifiez les dernières mises à jour du logiciel SpeedTouch™.

Mot de passe système

Cliquez sur ce lien pour afficher la page Mot de passe système.

Cette page vous permet de configurer un mot de passe système afin de limiter l'accès au SpeedTouch™ :

Mot de passer système
Entrez votre mot de passer (16 caract. max.):
Id utiliser :	johndoe
Mot de passer :	**********
Retapez votre mot de passe	**********
Appliquer	Aide

Il est vivement conseillé de définir un mot de passe système. Pour assurer une protection optimale du SpeedTouch™, ce mot de passe doit être modifié régulièrement. Toutefois, n'utilisez jamais un mot de passe évident, tel que votre nom ou votre date de naissance.

Indiquez votre identifiant utilisateur et votre mot de passe système, puis saisissez ce dernier à nouveau dans le champ approprié. Cliquez sur Appliquer pour appliquer le mot de passe système, puis sur Tout enregistrer pour enregistrer vos modifications dans la mémoire persistante.

Modèles

Cliquez sur ce lien pour afficher la page Modèles.

Cette page vous permet d'effectuer les opérations suivantes :

Afficher les modèles disponibles pour l'assistant d'installation aisée incorporé.

Vue d'ensemble des modèles
Nom de fichier	Service
► pppoe.tpl	Connexion PPPoE routée- DHCP - NAPT
► pppoa.tpl	Connexion PPPoA routée- DHCP - NAPT
► br.tpl	Connexion Ethernet dérivée
Sélectionnez un modele pour afficher les détails
Aide

Télécharger de nouveaux fichiers de modèles, par exemple à partir du CD-ROM d'installation du SpeedTouch™ (les fichiers de modèles ont généralement l'extension .tpl) :

Téléchargement du modele

Spécifiez un fichier modele à télécharger :

Browse...

Télécharger

En téléchargeant des modèles, vous pouvez accroître le nombre de services répertoriés dans l'assistant d'installation aisée.

Contactez votre fournisseur de services pour obtenir de plus amples informations sur l'utilisation des modèles.

Cliquez sur ce lien pour afficher la page Choix de la langue.

Cette page vous permet de choisir la langue pour la page Web du SpeedTouch™.

Gestionnaire NAT du SpeedTouch™

Le vous permet d'ajouter des entrées NAT statiques pour des applications spécifiques.

Utilisation du gestionnaire NAPT du SpeedTouch™

Pour ajouter une entrée NAPT statique à l'aide , procédez comme suit :

1. Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre ordinateur. L démarre automatiquement.

Si l ne s'affiche pas automatiquement, cliquez sur Exécuter dans le menu Démarrer et saisissez le chemin suivant : D:\Menu.exe, où D correspond à la lettre de l'unité de votre lecteur de CD-ROM.

Le menu SpeedTouch™ apparaît :

Cliquez sur Modifier mes paramètres.

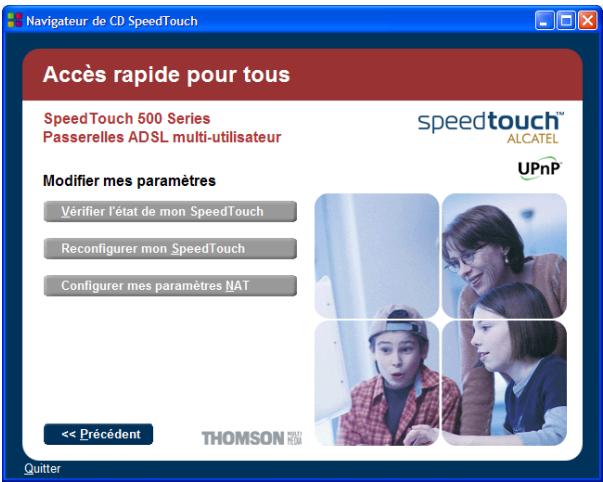

3. La fenêtre illustrée ci-dessous s'affiche :

Cliquez sur Configurer mes paramètres NAPT.

La fenêtre Gestionnaire NAPT s'affiche.

Cliquez sur Suivant.

La fenêtre Accord de licence de logiciel s'affiche :

Vous devez obligatoirement accepter les termes du contrat avant de poursuivre la procédure. Pour ce faire, cliquez sur Oui.

Si vous avez déjà accepté ce contrat de licence dans une session précédente du gestionnaire NAPT, cette fenêtre n'apparaît pas.

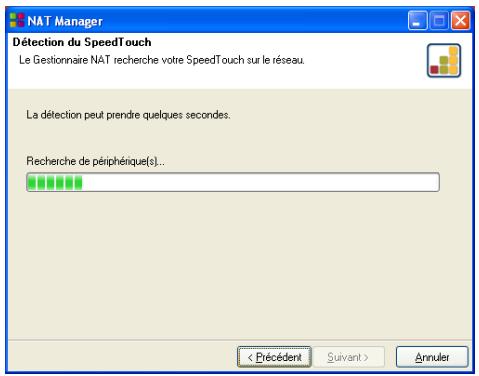

Le gestionnaire NAPT recherche alors le SpeedTouch™ sur le réseau. La fenêtre suivante vous renseigne sur la progression de la recherche :

Une fenêtre Alerte de sécurité Windows peut vous informer que Windows a bloqué certaines fonctionnalités du :

Cliquez sur Débloquer pour autoriser le à accéder au réseau local.

7. Le gestionnaire NAPT répertorie les périphériques SpeedTouch™ détectés sur le réseau :

Sélectionnez le SpeedTouch™ de votre choix et cliquez sur Suivant.

Si votre SpeedTouch™ est protégé par un mot de passe système, le gestionnaire NAPT vous demande de saisir votre nom d'utilisateur et votre mot de passe.

La page suivante reprend les hôtes d'applications actuels :

Cliquez sur Ajouter pour saisir un nouvel hôte d'applications.

La fenêtre Ajouter un mappage de ports s'affiche.

Si vous souhaitez :

Pour saisir un mappage de ports pour une application spécifique, cliquez sur l'onglet Base. Sélectionnez une application dans la liste des applications et saisissez une adresse IP hôte. Pour ajouter manuellement une entrée NAPT statique, cliquez sur l'onglet Avancé. Sélectionnez un protocole dans la liste des protocoles et saisissez un port et une adresse IP hôte dans les champs appropriés. Pour indiquer l'adresse IP d'un serveur par défaut, cliquez sur l'onglet Hôte entrant par défaut. Saisissez la nouvelle adresse IP dans le champ Adresse IP hôte.

Cliquez sur Définir pour ajouter votre entrée dans la liste.

Le gestionnaire NAPT ajoute l'entrée NAPT dans la liste.

Cliquez sur Suivant pour sauvegarder les nouvelles entrées.

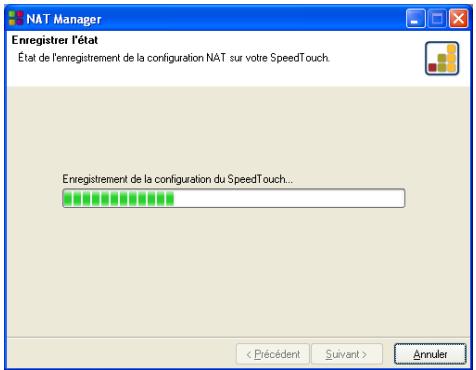

11 Le gestionnaire NAPT sauvegarde les nouvelles entrées NAPT dans la mémoire persistante :

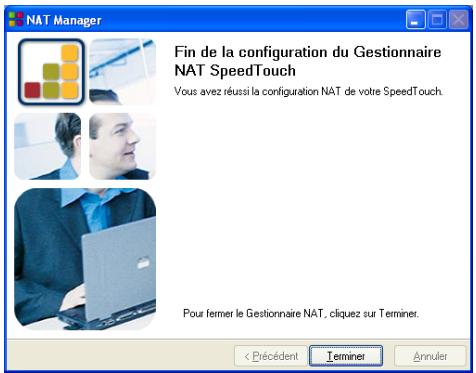

La fenêtre suivante apparaît lorsque la procédure est terminée :

Cliquez sur Terminer pour fermer le gestionnaire NAPT.

5 Support

Contenu de ce chapitre

Ce chapitre aborde les sujets suivants :

Rubrique	Page
Mise à niveau du logiciel système du SpeedTouch™	64
Configuration par défaut du SpeedTouch™	74
UPnP™ sur les systèmes Windows XP	75
Dépannage	78

5.1 Mise à niveau du logiciel système du SpeedTouch™

Introduction	Ce chapitre vous explique commentmettre à niveau lelogiciel système du SpeedTouchTM.
Mises à jour du logiciel système (tous les systèmes d'exploitation)	Pour vérifier la disponibilité de nouveaux packages de versions de logiciel système, procédez comme suit : ► Cliquez sur le lien disponible dans le navigateur du CD de SpeedTouchTM. ► Contactez votre administrateur reseau ou votre fournisseur d'accès. ► Visitez les pages de support SpeedTouchTM à l'adresse : ► http://www.speedtouch.com
Packages de logiciels système et sécurité	Tous les packages de logiciels système du SpeedTouchTM sont signés numérique et cryptés. Les packages corrompus ou modifiés de chaque façon que ce soit ne sont pas acceptés par le SpeedTouchTM. De cette manière, le SpeedTouchTM ou son fonctionnement ne peut jamais être corrompu ou perdu.
Mises à niveau du logiciel système	Suivant le système d'exploitation de votre ordinateur, vous pouvezmettre à niveau votre SpeedTouchTM par l'un des moyens suivants : ► L'Assistant de mise à niveau du SpeedTouchTM (Microsoft Windows ou Mac OS X) Pour plus d'informations, reportez-vous à la section « 5.1.1 Mise à niveau via l'Assistant de mise à niveau du SpeedTouchTM », page 65. ► Le client BootP de SpeedTouchTM (tous les systèmes d'exploitation) Pour plus d'informations, reportez-vous à la section « 5.1.2 Gestion manuelle du logiciel système via le serveur BOOTP », page 72.
Étapes préliminaires	Avant de procédér à la mise à niveau du SpeedTouchTM, vérifie always que : ► toutes les personnes utilisant les services du SpeedTouchTM sont informées d'une eventuelle brève période d' indisponibilité, ► le nouveau fichier de logiciel système est sauvégardé sur votre disque dur local ou un autre péripérisque de stockage.

5.1.1 Mise à niveau via l'Assistant de mise à niveau du SpeedTouch™

La procédure décrite dans cette section est valide uniquement si les conditions suivantes sont remplies :

Vous exécut ou Mac OS X. Votre SpeedTouchTM et votre ordinateur sont correctement connectés :

Par Ethernet ou USB si vous utilisez un système d'exploitation MS Windows. Par Ethernet si vous utilisez un système d'exploitation Mac OS X.

Le nouveau fichier de logiciel système est de type bant-j_XX527x.bin, par exemple bant-j_AA527P.bin.

En général, lors de la procédure de mise à niveau, l'Assistant sauvegarde tous les paramètres de configuration et les restaure une fois le logiciel système téléchargé.

Démarrage de du SpeedTouch™

Vous devez lancer SpeedTouch™ différemment selon votre système d'exploitation :

Rubrique	Page
Sur les systèmes d'exploitation MS Windows	65
Sur Mac OS X	67

Sur les systèmes d'exploitation MS Windows

Procédez comme suit :

1. Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre ordinateur. Le navigateur du CD SpeedTouch™ démarre automatiquement.

Si le navigateur du CD du SpeedTouch™ ne s'affiche pas automatiquement, cliquez sur Exécuter dans le menu Démarrer et saisissez le chemin suivant : D:\Menu.exe, où D correspond à la lettre d'unité de votre lecteur de CD-ROM.

La fenêtre Sélectionner la langue vous invite à choisir une langue. Sélectionnez la langue de votre choix et cliquez sur OK.

La langue sélectionnée est également utilisée comme langue par défaut des pages Web SpeedTouch™. Pour plus d'informations sur le changement de langue des pages Web, reportez-vous à la section « Langue », page 58.

Le menu du navigateur du CD de SpeedTouch™ s'affiche.

Cliquez sur Diagnostics et Maintenance.

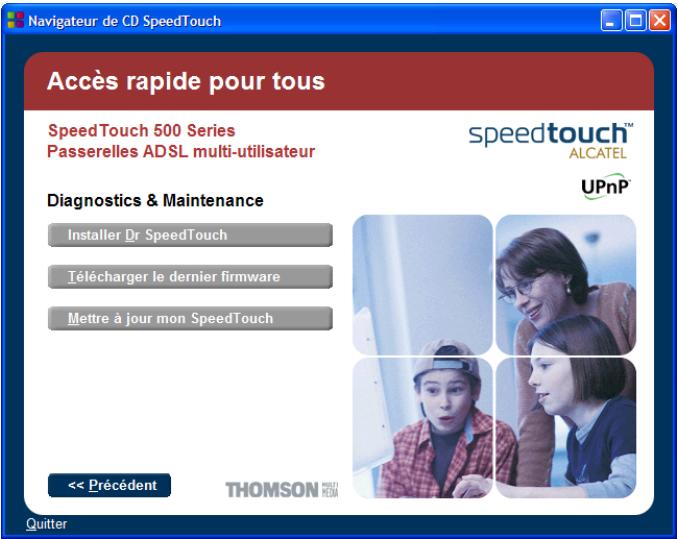

La fenêtre illustrée ci-dessous s'affiche :

Cliquez sur Mettre à jour mon SpeedTouch™.

Une fenêtre Alerte de sécurité Windows peut vous informer que Windows a bloqué certaines fonctionnalités de :

Cliquez sur Débloquer pour autoriser à accéder au réseau local.

Pour continuer, reportez-vous à la section « Procédure de mise à niveau », page 68.

Sur Mac OS X

Procédez comme suit :

1. Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre ordinateur. 2. Ouvrez le CD-ROM et recherchez le dossier osx. 3. Dans le dossier osx, double-cliquez sur upgradeST.pkg pour installer l'application de mise à niveau du SpeedTouch™.

L'Assistant d'installation peut vous demander une authentification. Dans ce cas, cliquez pour entrer vos informations d'identification.

Si votre ordinateur fonctionne sous Mac OS X v10.3, vous serez peut-être invité à exécuter un programme afin de déterminer si le package d'installation peut être installé Continue (Continuer).

Après l'installation, recherchez le dossier Applications > SpeedTouch dans le disque de démarrage système (généralement à l'emplacement d'installation de l'application de mise à niveau du SpeedTouch™) et double-cliquez sur upgradeST pour lancer l'Assistant de mise à niveau du SpeedTouch™. La fenêtre Sélectionner la langue vous invite à choisir une langue. Sélectionnez la langue de votre choix et cliquez sur OK.

La langue sélectionnée est également utilisée comme langue par défaut des pages Web SpeedTouch™. Pour plus d'informations sur le changement de langue des pages Web Langue », page 58.

Pour continuer Procédure de mise à niveau », page 68.

Procédure de mise à niveau

1. La fenêtre Bienvenue dans l'Assistant de mise à niveau du SpeedTouch™ s'affiche.

Cliquez sur Suivant.

La fenêtre Contrat de licence logiciel SpeedTouch™ apparaît :

Vous devez obligatoirement accepter les termes du contrat avant de poursuivre la procédure. Cliquez sur Oui pour accepter.

Si vous avez déjà accepté ce contrat de licence lors d'une mise à niveau précédente, cette fenêtre n'apparaît pas.

3 recherche alors le SpeedTouch™ sur le réseau. La fenêtre suivante vous renseigne sur la progression de la recherche :

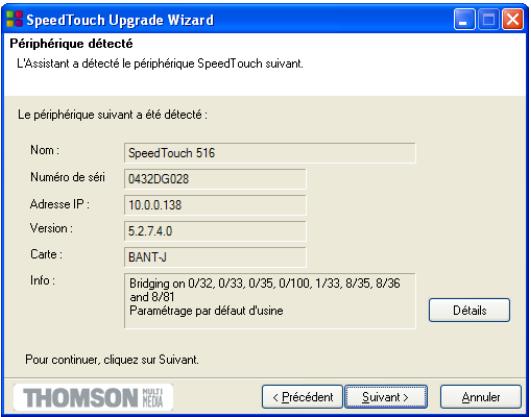

4 SpeedTouch™ doit normalement détecter votre périphérique SpeedTouch™ sur le réseau local. La fenêtre suivante apparaît :

Si plusieurs périphériques sont détectés, le système affiche la liste de ceux-ci. Dans ce cas, sélectionnez et cliquez sur Suivant.

Si l'Assistant ne trouve pas de SpeedTouch™ sur le réseau, une fenêtre d'erreur s'affiche. Dans ce cas, reportez-vous à la page 21 pour plus d'informations.

5 Pour relancer la détection de votre SpeedTouch™, cliquez sur le bouton Précédent et passez à l'étape 3 de cette procédure. 6 Cliquez sur Suivant. 7 La fenêtre suivante affiche la version active du logiciel système sur le SpeedTouch™, ainsi qu'une ou plusieurs versions du logiciel système disponibles sur le CD-ROM :

Sélectionnez la version de votre choix et cliquez sur Suivant pour continuer.

Si votre fournisseur d'accès vous a procuré un autre disque contenant un logiciel de mise à niveau dédié, cliquez sur Disque fourni pour rechercher le fichier approprié.

En cas de détection d'un logiciel système, vous êtes invité à confirmer votre choix avant de poursuivre.

La fenêtre suivante vous donne un aperçu de votre sélection :

Cliquez sur Suivant pour continuer.

9 La fenêtre ci-dessous vous permet de suivre la progression de la mise à niveau :

10 Une fois la terminée, une dernière fenêtre s'affiche pour vous annoncer la réussite de l'opération :

Une fenêtre Alerte de sécurité Windows peut vous informer que Windows a bloqué certaines fonctionnalités de l'Assistant de .

Cliquez sur Débloquer pour autoriser à accéder au réseau local.

Cliquez sur Terminer pour fermer l'Assistant.

Déclassement d'un logiciel système

Via la procédure identique, il est également possible - même si ce n'est pas recommandé - de déclasser le SpeedTouch™ en téléchargeant un logiciel système plus ancien que la version actuellement en cours d'exécution.

Notez toutefois que les fonctionnalités ajoutées lors de précédentes mises à niveau peuvent être perdues, ainsi que les paramètres de mot de passe système, la connectivité de bout en bout et d'autres paramètres de configuration.

5.1.2 Gestion manuelle du logiciel système via le serveur BOOTP

Gestion du logiciel système du SpeedTouchTM	La gestion du logiciel système du SpeedTouchTM est axée sur BOOTP, un mécanisme standard utilisé pour l'initialisation de stations sans disque. Le SpeedTouchTM est capable de passer en mode BOOTP, ce qui permet à un serveur BOOTP de:gérer le système de fichiers du SpeedTouchTM et de lui soumettre des fichiers de mise à niveau.
Remarque importante	Il est conseilé que seules les personnes rompues à l'utilisation d'un serveur BOOTP et des mécanismes BOOTP sous-jacents suivant la procédure décrite ci-dessous. Lorsque vous mettez à niveau le logiciel système, les paramètres par défaut du SpeedTouchTM sont restaurés. Vous étés donc invite à effectuer une sauvégarde de la configuration du SpeedTouchTM avant de continuer.
Avant de lancer la procédure	L'ordinateur sur lequel vous souhaitez effectuer la mise à niveau du logiciel système du SpeedTouchTM doit être équipé d'un serveur BOOTP tiers. Assurez-vous que le SpeedTouchTM est connecté à votre ordinateur via le port Ethernet. Si vous utilisez un SpeedTouchTM doté d'un port USB, déconnectez l'interface USB, le cas échéant, afin d'éviter toute erreur de communication pendant la mise à niveau du logiciel système. You aurez besoin de l'adresse MAC (Medium Access Control) de votre périphérique SpeedTouchTM. Pour récapierer cette adresse, reportez-vous à la section « Informations système», page 45. Vérifiez que vous disposez d'un fichier image valide du logiciel système du SpeedTouchTM sur votre disque dur local.

Procédure

Pour mettre à niveau / restaurer le :

1 Avant toute chose, assurez-vous que votre SpeedTouch™ n'est pas sous tension et qu'un serveur BOOTP est installé sur l'ordinateur sur lequel vous comptez effectuer la procédure de mise à niveau. 2 Configurez le serveur BOOTP de telle sorte qu'il utilise le fichier image du logiciel système du SpeedTouch™ en réponse aux requêtes BOOTP émises par le SpeedTouch™ que vous souhaitez mettre à niveau. 3 Pour identifier les requêtes BOOTP en provenance du SpeedTouch™, il convient de spécifier son adresse MAC et de définir une plage d'adresses IP affectées à la communication de base entre le serveur BOOTP et le SpeedTouch™. 4 À l'aide d'un crayon, maintenez enfoncé castré (B) sur le panneau arrière du SpeedTouch™ :

5 Tout en maintenant foncé (B), appuyez sur le bouton d'alimentation (A) pour mettre le SpeedTouch™ sous tension. Vous remarquerez que le voyant d'alimentation s'allume en rouge. 6 Maintenez le bouton enfoncé pendant au moins douze secondes jusqu'à ce que le voyant d'alimentation devienne vert. 7 Relâchez le bouton dès que le voyant d'alimentation devient vert. Cela signifie que le SpeedTouch™ est passé en mode BOOTP et qu'il envoie des requêtes BOOTP. 8 Le serveur BOOTP va alors répondre à ces requêtes et effectuer les opérations nécessaires à l'envoi du code système au SpeedTouch™. 9 Après avoir vérifié la validité du logiciel système reçu pour le périphérique, le SpeedTouch™ démarre en mode de fonctionnement normal pour achever la mise à niveau. 10 Vous pouvez éventuellement télécharger la configuration de sauvegarde en suivant la procédure décrite à la section « Système », page 57.

5.2 Configuration par défaut du SpeedTouch™

Rétablissement des paramètres par défaut

Procédez comme suit :

1 Assurez-vous que le SpeedTouch™ est sous tension. 2 À l'aide d'un crayon, maintenez enfoncé pendant sept secondes le bouton de réinitialisation encastré (A) du SpeedTouch™.

3 Relâchez le bouton.

Le SpeedTouch™ redémarre et ses paramètres par défaut sont rétablis.

5.3 UPnP™ sur les systèmes Windows XP

Ajout du composant UPnP™

Si vous utilisez Microsoft Windows XP, il est recommandé d'ajouter le composant UPnP™ à votre système.

Procédez comme suit :

1. Dans le menu Démarrer, cliquez sur Panneau de configuration. 2. La fenêtre Panneau de configuration s'affiche. Cliquez sur Ajout/Suppression de programmes. 3. La fenêtre Ajout/Suppression de programmes s'affiche. Cliquez sur Ajouter/Supprimer des composants Windows. 4. L'Assistant Composants Windows apparaît.

Sélectionnez Services réseau dans la liste Composants et cliquez sur Détails.

5. La fenêtre Services réseau s'affiche.

Cochez la case Universal Plug and Play et cliquez sur OK.

6. Cliquez sur Suivant pour lancer l'installation et suivez les instructions de l'Assistant Composants Windows. 7. À la fin de la procédure, l'Assistant vous informe que l'installation s'est déroulée avec succès. Cliquez sur Terminer pour quitter.

Pour plus d'informations sur l'UPnP™ et sur les caractéristiques UPnP™ du SpeedTouch™, lisez les pages consacrées à ce sujet sur le site Web du SpeedTouch™ :

www.speedtouch.com

Configuration du Pare-feu Windows

Si votre ordinateur exécute Windows XP Service Pack 2 (SP2) et que vous utilisez le Pare-feu Windows, assurez-vous que celui-ci autorise les connexions réseau entrantes pour le service UPnP :

1 Dans le menu Démarrer, pointez sur Connexions et cliquez ensuite sur Afficher toutes les connexions. 2 Sous Gestion du réseau, cliquez sur Modifier les paramètres du Pare-feu Windows.

3 La fenêtre Pare-feu Windows s'affiche. 4 Cliquez sur l'onglet Exceptions. 5 Activez la case à cocher Infrastructure UPnP.

6 Cliquez sur OK.

Ajout du client de contrôle et de

Votre système MS Windows XP est capable de rechercher et de contrôler des passerelles Internet telles que le SpeedTouch™ sur votre réseau local. Il est donc recommandé d'ajouter le à votre système.

Procédez comme suit :

1. Dans le menu Démarrer, cliquez sur Panneau de configuration. 2. La fenêtre Panneau de configuration s'affiche. Cliquez sur Ajout/Suppression de programmes. 3. La fenêtre Ajout/Suppression de programmes s'affiche. Cliquez sur Ajouter/Supprimer des composants Windows. 4. L'Assistant Composants Windows apparaît.

Sélectionnez Services réseau dans la liste Composants et cliquez sur Détails.

5. La fenêtre Services réseau s'affiche.

Sélectionnez Client de contrôle et découverte de passerelle Internet, puis cliquez sur OK.

6. Cliquez sur Suivant pour lancer l'installation et suivez les instructions de l'Assistant Composants Windows. 7. À la fin de la procédure, l'Assistant vous informe que l'installation s'est déroulée avec succès. Cliquez sur Terminer pour quitter.

Problèmes de configuration

Si votre SpeedTouch™ est inaccessible en raison d'une mauvaise configuration, il est recommandé d'effectuer une réinitialisation matérielle aux comme décrit à la section « 5.2 Configuration par défaut du SpeedTouch™ », page 74.

Notez toutefois que la restauration des du SpeedTouch™ annule toutes les modifications apportées à la configuration.

Tableau de dépannage

Le tableau suivant peut vous aider à cerner la nature du problème. Vous y trouverez également des solutions possibles :

Problème	Solution
Le SpeedTouchTM ne fonctionne pas. (Aucunvoyant ne s'allume.)	Assurez-vous que le SpeedTouchTM est branché sur une prise électrique.
	Vérifiez que le module d'alimentation utilisé est adapté à votre SpeedTouchTM.
	Assurez-vous que l'interrupteur d'alimentation du SpeedTouchTM est sur la position ON.
Levoyant LAN ne s'allume pas. Levoyant d'intégrité/activité de liaison d'un port Ethernet ne s'allume pas.	Assurez-vous que les cables LAN sont bien connectés au port 10/100Base-T.
	Assurez-vous que le type de cable utilisé est ajusté à votre équipement Ethernet.
	Vérifiez que le port Ethernet de l'ordinateur est bien configuré en mode négociation automatique.
Faible niveau de performance du SpeedTouchTM.	Assurez-vous que le SpeedTouchTM est installé et configuré conformément aux instructions du Guide d'installation et de l'utilisateur et/ou aux instructions du fournisseur d'accès.
Le SpeedTouchTM n'est pas déetecté par l'UPnP™ de MS Windows XP ou par le client de contrôle et découverte de passerelle Internet.	Vérifiez que les composants de mise en réseau UPnP™ et Client de contrôle et découverte de passerelle Internet sont ajoutés à votre système MS Windows XP.
	Votre ordinateur ne prend pas en charge l'UPnP™ si vous possédez un système d'exploitation autre que MS Windows XP.
	Assurez-vous que l'UPnP™ n'est pas désactivé dans la page Web NAPT du SpeedTouchTM.
La ligne n'est pas synchronisée. Voyant DSL/WAN éteint ou clignotant.	Vérifiez que le répartiteur central ou les filtres dédiés sont correctement installés et que la bonne ligne est connectée au port de ligne de votre SpeedTouch™.
	Assurez-vous que le service ADSL est activé au niveau de la ligne téléphonique à laquelle est connecté le SpeedTouch™.
	Assurez-vous que la version appropriée du SpeedTouch™ est utilisée pour votre service DSL.
	Si vous disposez d'une installation ADSL/POTS (ADSL/PSTN), utilisez UNIQUÉMENT la version ADSL/POTS du SpeedTouch™. Si vous disposez d'une installation ADSL/RNIS, utilisez UNIQUÉMENT la version ADSL/ISDN du SpeedTouch™.
Service téléphonique traditionnel défectueux	Vérifiez que le répartiteur central ou les filtres dédiés sont correctement installés.

Besoin d'aide ?

Pour obtenir de l'aide supplémentaire en ligne, rendez-vous à l'adresse www.speedtouch.com.
