Caractéristiques	Détails
Type de produit	Four encastrable
Capacité	70 litres
Type de cuisson	Convection naturelle
Alimentation électrique	230 V
Dimensions approximatives	59,5 x 59,4 x 56,7 cm
Poids	30 kg
Puissance	2500 W
Fonctions principales	Chaleur tournante, grill, cuisson traditionnelle
Entretien et nettoyage	Intérieur émaillé pour un nettoyage facile
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Sécurité	Verrouillage de porte, refroidissement par air
Compatibilités	Compatible avec les cuisines encastrées standard
Accessoires inclus	Grille, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - ZOB341X ZANUSSI

Comment régler la température du four ZANUSSI ZOB341X ?

Utilisez le bouton de réglage de la température situé sur le panneau de commande. Tournez-le pour sélectionner la température souhaitée, généralement entre 50 °C et 250 °C.

Que faire si le four ne s'allume pas ?

Vérifiez si l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four adapté et une éponge douce. Évitez les produits abrasifs qui pourraient rayer les surfaces.

Le ventilateur du four fonctionne-t-il toujours ?

Le ventilateur fonctionne en général pendant la cuisson pour une répartition uniforme de la chaleur. Il peut continuer à tourner après la cuisson pour refroidir le four.

Comment utiliser la fonction de nettoyage automatique ?

Référez-vous au mode d'emploi. En général, il suffit de sélectionner la fonction de nettoyage automatique et de suivre les instructions à l'écran.

Pourquoi la lumière du four ne s'allume-t-elle pas ?

Vérifiez si l'ampoule est grillée. Si c'est le cas, remplacez-la par une ampoule de même type et de même puissance.

Comment ajuster le temps de cuisson ?

Utilisez le minuteur intégré. Sélectionnez le temps souhaité à l'aide du bouton de réglage et démarrez-le.

Le four émet un bruit étrange, que faire ?

Un bruit de ventilateur est normal, mais si le bruit est inhabituel, vérifiez si des objets ne bloquent pas le ventilateur. Si le problème persiste, contactez le service après-vente.

Où puis-je trouver le mode d'emploi du ZANUSSI ZOB341X ?

Le mode d'emploi est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site officiel de ZANUSSI.

Comment régler la minuterie du four ?

Appuyez sur le bouton de la minuterie et tournez-le pour régler le temps souhaité. Appuyez à nouveau pour confirmer.

MODE D'EMPLOI ZOB341X ZANUSSI

Avertissements et conseils importants

Ces avertissements ont ete redigés pour voite sccurite et celle dautrui. Nous you prions donc de bien fouloir les lre attentivement avant dinstaller et d'utiliser l'appareil.

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel dûment qualifié et suivant les normes en vigueur.
• Toute modification de l'installation électrique de votre maison qui s'avérait être nécessaire pour l'installation de l'appareil ne devra être effectuee que par un personnel dument qualifie.
• Il est dangereux de modifier ou d'essayer de modifier vous-même les caractéristiques de cet apparéil.

Utilisation

• Le four n'est destiné qu'à la préparation des alimentés.
  Ne l'utilise pas à d'autres fins.
• Mettez toujours la l'échefrite en place lors de l'utilisation du grilloir ou de la cuisson de la viande sur la grille pour recueillir les graisses.
• Versez un peu d'eau dans la léchefrite pour éviter que celles-ci ne brûlent en dégageant une mauvaise odeur.
  Utilisez toujours des gants de cuisine pour sortir les plats du four.
• Si on utilise des feuilles d'aluminium pour la cuisson au four, ne pas les poser sur la sole du four.
• Faites attention lors de l'utilisation des produits de nettoyage en spray. Ne dirigez jamais la buse, ni sur les éléments de chauffage, ni sur le bulbe du thermostat.
• L'intérieur du four doit être nettoyé et entretenu pourmaintenir l'émail en bon état. Les parois auto-nettoyantes (siopsis) ont aussi besoin d'être nettoyées de temps en temps (rapportez-vous au paragraph correspondant de la notice d'utilisation).
• Débranche toujours le four avant chaque nettoyage.
  Assurez-vous que les boutons sont toujours sur la position «Stop» lorsque l'appareil n'est pas utilisé.
• Ce four est fabriqué pour fonctionner en 230 V monophasé. Un évientuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction du four et de l'éventuelle table de cuisson.
• Si vous utilisez une prise de courant à proximé du four, prenez garde que les fils des apparêils électroménagers dont vous vous servez, ne touchent pas les zones très chaudes de la plaque de cuisson ou qu'ils ne se coince pas dans la porte du four.
• Certaines parties de l'appareil sont recouvertes d'un film plastique antichocs. Enlever ce film avant demettre le four en fonction.

Protection pour les enfants

• Cet apparéil a été concu pour être utilisé par des femmes. Veillezdonc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.

• Pendant le fonctionnement le four se rechauffe sensiblement au niveau de la porte. Celle-ci restant chaude longtemps après l'arrêt du four, voirlez à tener les enfants à distance.

• Pendant la cuisson normale ou au gril, l'appareil se rechauffe sensiblement au niveau du hublot de la porte et des parties adjacentes. S'assurer par conséquent que les enfants en bas âge ne s'en approached pas avec l'intention de jourer avec l'appareil. Si des apparêils electroménagers sont branchés à des prises de courant à proximité du four, veiller à ce que les câbles d'alimentation de ces apparêils ne viennent pas en contact avec des plaques de cuisson chaudes ou bien qu'ils ne restent pas encastrés dans la porte du four.

Service

Pour d'eventuels dépannages adresse-vous à un service après-vente dûment autorisé et n'exigez que des pieces détachées originales. N'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par un personnel non qualifié peuvent provoquer des dommages.

Protection de l'environnement

• L'appareil hors d'utilité est le débrancher.
• Déposez les matériaux d'emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Comment dire votre notice d'utilisation

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Sommaire

A l'attention de l'utilisateur

Avertissements et conseils importants 2
Description de l'appareil 3
Commentutiliserle four 4
Mise en service 5
Utilisation du tournebroche 5
La cuisson dans le four traditionnel 6
Tableau pour la cuisson traditionnelle 7
Cuissons au grill 7
Entretien et nettoyage 8
Que faire si quelques chose ne va pas 9
Assistance technique 9

A l'attention de l'installateur

Données techniques 10

Installation 10

Dispositif de protection pour la porte du four (cod. 35791 - modèles en acier inox): Nos apparéil sont conformes aux NORMES EUROPEÉENNES DE SECURITÉ. Afin d'offrir une meilleure protection pour les enfants qui pouraient se brûleur avec la porte du four en marche, il est possible d'appliquer un dispositif de protection pour la porte du four. Cet dispositif est en vente dans nos magasins de Service ÀpRES-Vente, en précisant le "Prod. no." placé sur la plaquette d'identification. Les instructions pour le montage se trouvent dans la boîte du Kit.

FABRICANT: ELECTROLUX ZANUSSI S.p.A.

VialeBologna,298

47100 FORLl (Italie)

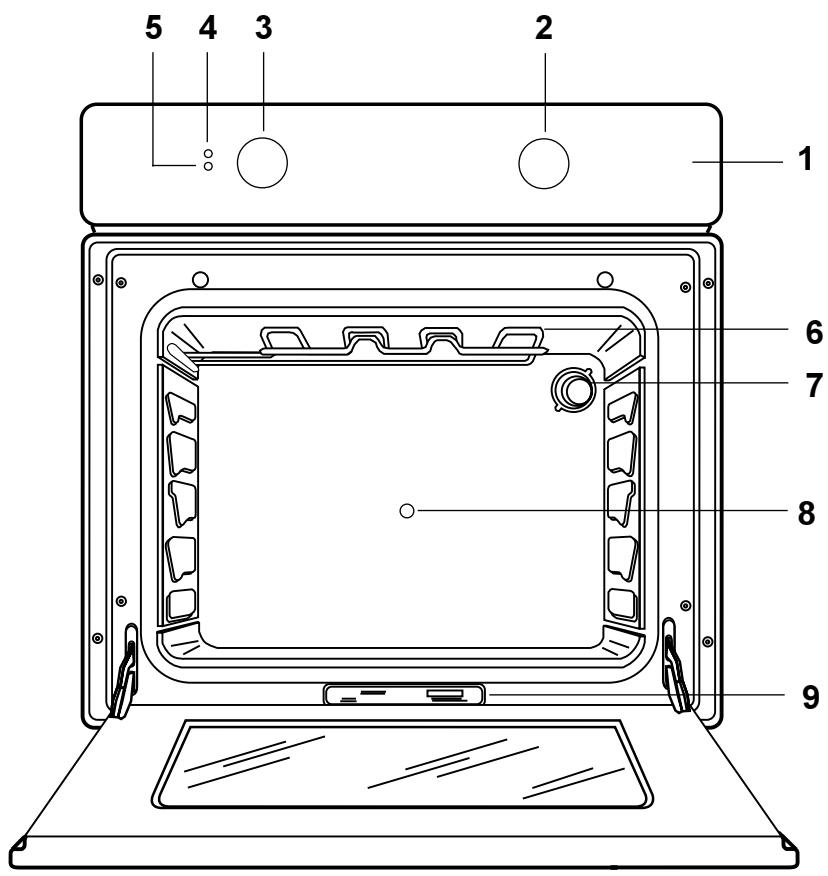

Description de l'appareil

1. Tableau de commande
2. Manette de selecteur du four
3. Manette de commande du thermostat
4. Lampe-témoin générale
5. Lampe-témoin thermostat
6. Grill
7. Lampe du four
8. Orifice du tournebroche

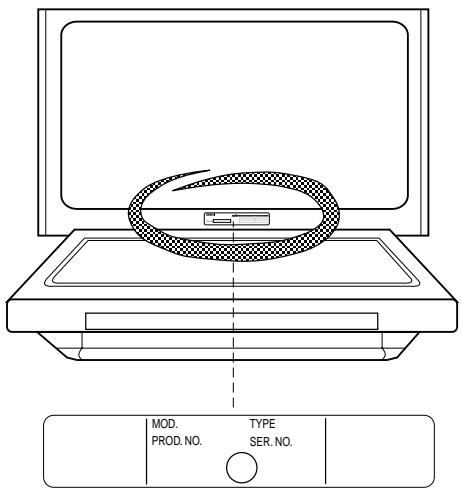

9. Plaquette d'identification

Comment utiliser le four

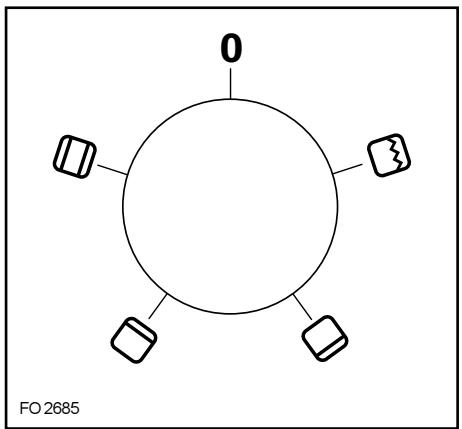

Manette du/selecteur

Par la manette du sélecteur (Fig. 1) on désit la source de chaleur:

0 Four éteint

Cuisson et rotissage traditionnels

Chauffage sole

Chauffage voute

Grillade traditionnelle

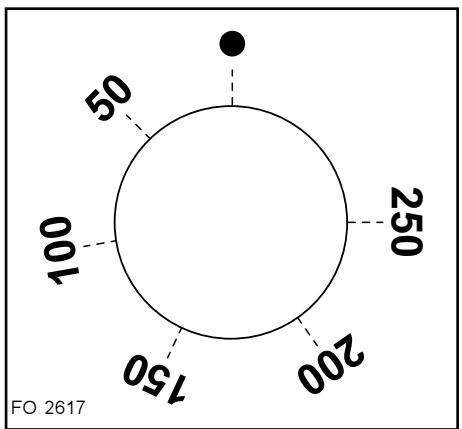

Manette du thermostat

Par la manette du thermostat (Fig. 2) on besoin la température (50-250/MAX).

Fonctionnement

Cuisson au four avec système traditionnel (convection naturelle)

• Tourner la manette du sélecteur sur
• Tournier la manette du thermostat sur la température désirée.
• Amener le sélectuer sur la position (chauffage)voute) ou (chauffage sole) pour un chauffage plus accentué dans la partie supérieure ou inférieure des alimentes. Dans ces positions, la température ne sera jamais supérieure à 220-240°C, le thermostat sur "max".

Grilloir (système traditionnel)

• Tourner la manette du sélecteur sur
• Tournier la manette du thermostat sur la température désirée.

Lampe-témoin générale

Ellesignale le branchement d'un élément chauffantquelconque du four.

Lampe-témoin thermostat (°C)

Elle s'allume chaque fois que la résistance chauffe sous l'action du thermostat pour atteindre ou maintainir la température correspondant à la position affichée.

Thermostat de sécurité

Il coupe l'alimentation de toutes les résistances du four en cas de surchauffages imputables à un usage incorrect de l'appareil ou à la panne de certains composants. L'enclenchement du thermostat a lieu automatiquement dés que la température dans le four a baisse. Si le déclenchement du thermostat est à attribuer à la panne d'un composant, il faudra faire appel au service après-vente.

Fig. 1

Ventilateur de refroidissement

Ce ventilateur a la fonction de refroidir le tableau de commande, les boutons et la poignée du four. Il se branche et se débranche automatiquement lorsqu'on manoeuvre le bouton du sélecteur.

Pour éviter tout surchauffage, le ventilateur fonctionnera aussi après l'arrêt du four, jusqu'à ce que la température attigne des valeurs normales.

Mise en service

i Avant d'utiliser votre four pour la première cuiisson faites-le chauffer a vide pendant une heures environ, ici afin d'élimner l'odeur provenant du calorifuge.

a) Retirez impératifement les éventuelles étiquettes publicitaires ou pellicules de protection;
b) placez le thermostat sur le repere MAX (250) et le selecteur sur la position () ;
c) aérez convenablement la cuisine;
d) prenez également la précaution de laver l'intérieur du four avec une éponge humide et un détergent doux, et les accessoires du four avec un produit utilisé pour la vaisselle.

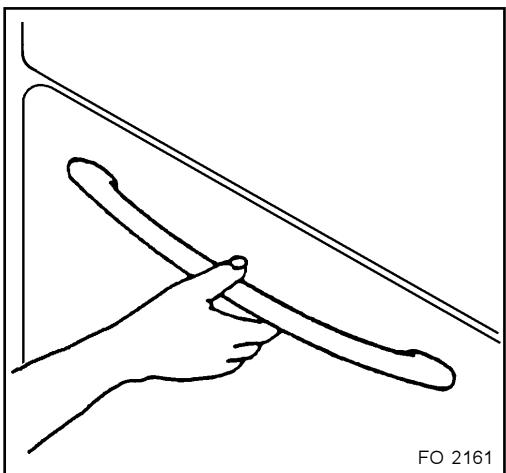

Pour ouvrir la porte du four, empaignez toujours la poignée au centre (fig. 3).

Fig. 3

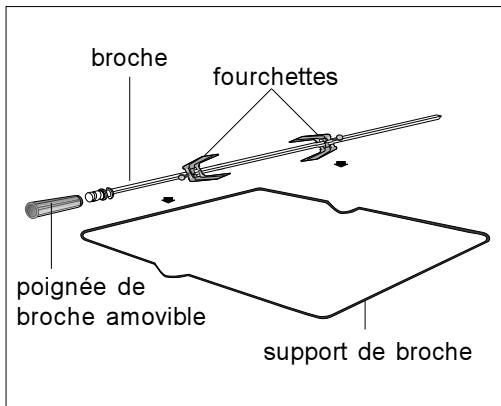

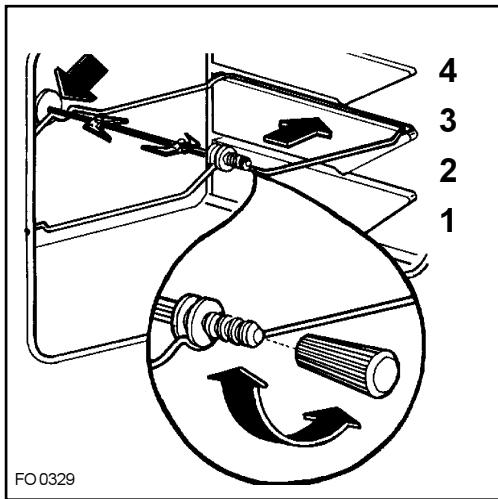

Utilisation du tournebroche

Pour utiliser le tournebroche:

• enfiler et fixer la viande sur le tourne-broche (fig. 4);
• posez la broche sur le support et glissez l'ensemble au gradin 3 (fig. 5).
• engagez l'extrémité de la broche dans le carré d'entrainment du moteur (orifice sur la paroi de fond du four - voir fig. 5).
• oter la pognée;
• mettez en marche le moteur en tournant le manette du sélecteur sur la position.

Laissez la portedu four fermée. Ne selectionnee pas une température supérieurea 200^ C.

Fig. 4

La cuisson dans le four traditionnel

Toutes les cuissons doivent être faites avec la portedu four fermée.

L'air chauffé par les deux résistances en bas et en haut du four, se répartit dans l'enceinte de façon homogène. Enfourner sur la glissière centrale. Utiliser les glissières en haut ou en bas pour un chauffage plus accentué dans la partie supérieure ou inférieure des aliments. Tourner la manette du thermostat sur le symbole correspondant.

i Conseils pratiques pour la cuisson au four

Patisserie

La pâtisserie demande en général une température modérée (150 à 200°C) et un préchauffage de 10 minutes environ.

Pour la bonne réussite de vos préparations, n'ouvrir la porte du four qu'après écoulement de 3/4 du temps de cuisson.

Les mélanges battus doivent se décoller de la cuillère avec une certaine difficulté, car une fluidité excessive prolongerait inutillement le temps de cuisson.

Dans le cas de préparations à base de pâté brisée qui doivent être garnies avec une farce très humide, pour obtenir une pâté toujours Buen croustillante il suffira de cuire le fond de tarte pour 2/3 avant de le garnir.

Ensuite enfourner la tarte à nouveau pour compléter la cuisson.

Vianne et poissons

La viande devrait peser 1 kg au moins. Les viandes rouges très tendres, à cuire saignantes, doivent être cuites à une température très élevé (200°-250°C) pour conserver tout leur jus.

Pour les viandes blanches, les volailles et les poissons doivent une température plus BASSE (150^ - 175^)

Les ingrédents du jus seront mis directement dans le plat allant au four si le temps de cuisson est court, autrement ils seront ajoutés au cours de la dernière demi-heure. Pour contrôle le degré de cuisson, presser la viande avec une cuillère. Si la pièce est cuite à point, la viande ne cèdera pas.

Prévoir un temps de cuisson plus court pour le rosbif et le filet.

Les rôts de viande et les volailles peuvent être placés directement sur la grille support, dans ce cas il faudra glisser la lèchefrite dans un gradin situé en dessous. Les rôts peuvent également être placés dans des plats en terre cuite ou en verre résistant à la chaleur.

Attendre 15 minutes au moins avant de découvert la viande de façon que le jus se stabilise. Verser de l'eau dans la léchefrite pour diminuer la formation de fumées à l'intérieur du four. Si l'eau avait se consommer pendant la cuisson, il faudra en ajouter d'autre, pour éviter la formation de vapeur.

Après cuisson, tener les plats au chaud dans le four à la température minimale.

Attention!

Ne pas gamir le four avec des feuilles en aluminium. Ne pas placer sur la sole du four des casseroles, la lèche-frite ou la tôle à pâtisserie.

Il en résultatait une accumulation de chaleur qui nuirait au résultat de la cuisson et endommagerait l'email.

i Conseils pour la cuisson au grill

Presque toute les viandes peuvent etre grillées, exception faite pour quelques viandes maigres de gibier et les rouleaux de viande hachée. Placer les viandes et poissons,after les avoir huilés, directement sur la grille. Celle-ci seront placées a la hauteur convenant le比较好 à l'aliment à cuire. Glisser la lèchefrite dans la 1re glissière en partant du bas.

Un voile d'eau dans la l'echefrite facillitera le nettoyage du four.

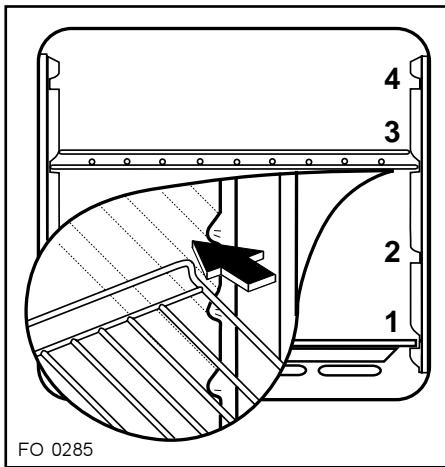

Temps de cuisson

Les temps de cuisson peuvent varier légèrement selon la nature et le volume des différentes préparations. Nous vous conseillons de surveiller vos premières préparations, car en réalisant les mêmes plats dans les mêmes conditions vous obtiendaç toutes les mêmes résultats.

Les temps et les températures indiqués dans le tableau qui suit sont disponibles à titre indicatif.

Nous avons indiqué deux températures pour chaque aliment. Nous conseillons de sélectionner d'abord la température inférieure et de passer ensuite à la température supérieure, lorsque par exemple le mets n'est pas doré à point.

Nous vous conseillons de consulter le tableau des cuissons pour les premières utilisations du four, en l'adaptant ensuite à vos exigences et à vos habitues.

Fig. 6

Tableau pour la cuisson traditionnelle

QUANTITÉgr.	ALIMENTS	Cuisson traditionnelle		Temps decuissonminutes	REMARQUES
		Niveau451	Tempé-rature°C
1000500500250	GATEAUXAvec pâte à blancs battusAvec pâte levéePâté brisés - fond de tarteTarte à la "ricotta"Tarte aux pommesStrudelTartes à la confiturePetits foursBiscuitsMeringuesPAIN et PIZZAPain blancPain de seiglePetits painsPizzaTERRINESDe pâtesDe légumesPetites quichesLasagnesVIANDESRôti de boeufRôti de porcRôti de veauRosbifAgneauPouletDinndeCanardOieLapinPOISSONSEntierFilets	211221112222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222	180180175180175180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180	45 ~ 6020 ~ 3520 ~ 3060 ~ 8040 ~ 6060 ~ 8045 ~ 6020 ~ 3520 ~ 3545 ~ 6030 ~ 4520 ~ 3520 ~ 3540 ~ 5045 ~ 6050 ~ 70100 ~ 13090 ~ 12050 ~ 70110 ~ 13060 ~ 80210 ~ 240120 ~ 150150 ~ 20060 ~ 80140 ~ 6030 ~ 40	1 paindans moulé8 petits painssur l'échefrite

Remarques: Les temps de cuisson indiqués ne comprendnent pas le prechauffage. Nous vous conseillons, en particulier pour les pâtisseries, la pizza et le pain, de chauffer le four pendant environ 10 minutes avant de commencer la cuisson.

Cuissons au grill

ALIMENTS	Quantité		Cuisson au grill		Temps cuisson en minutes
	Nbr. morceaux	Grammes	Niveau 4/5	Temps. °C	Côte Sup.	Côte Inf.
Bifteck	4	800	4	max	10	8
Côtes de porc	4	600	4	max	12	8
Saucisses	8	500	4	max	10	6
Poulet en morceaux	6	800	3	max	30	20
Brochettes variées	4	700	4	max	12	10
Blanc de poulet	4	400	4	max	13	10
Tomates coupées en 2	8	500	4	max	12	—
Poisson, filets	4	400	4	max	8	6
Coquilles St Jacques	6	—	4	max	12	—
Croque-monsieur	4	—	4	max	8	—
Tranches de pain	4	—	4	max	2~3	1

Entretien et nettoyage

Avant d'effectuer tout nettoyage, débrancher toujours le four et le laisser refroidir.

L'appareil ne peut être nettoyé à la vapeur chaude ni avec apparéil à jet de vapeur chaude.

Nettoyage du four

Débrancher le four avant tout nettoyage.

Le nettoyage du four est indispensable pour un usage de longue durée de l'appareil. A cet effet procédé comme suit:

-effectuer le nettoyage lorsque le four est froid;
- nettoyer les parties émailées avec de l'eau tiède savonnexe. Eviter l'emploi de produits abrasifs qui pourrait les rayer; les parties en acier inox doivent être nettoyées après usage avec de l'eau et essuyées avec un chiffon doux;
- pour le nettoyage de l'intérieur du four utiliser de l'eau chaude savonneuse ou des produits d'entretien classiques vendus dans le commerce;
- nettoyer les surfaces vitrées lorsqu'elles sont froides.

N'utiliser jamais de produits abrasifs ou d'objets tranchants.

Conseils pour l'entretien du four:

L'émail du four est extrémement résistant.

De toute façon des gouttes de jus de fruits ou de sausces peuvent provoquer l' apparition de taches indélébiles. La formation de taches sur l'émail ne compromet pas le fonctionnement du four.

Nettoyer à fond le four après chaque usage. En effet, à ce moment, les dépôts de graisse et autres s'enlèvent facilement. Si vous les y laissiez, une fumée et une odeur âcre se dégageraient à la cuisson suivante.

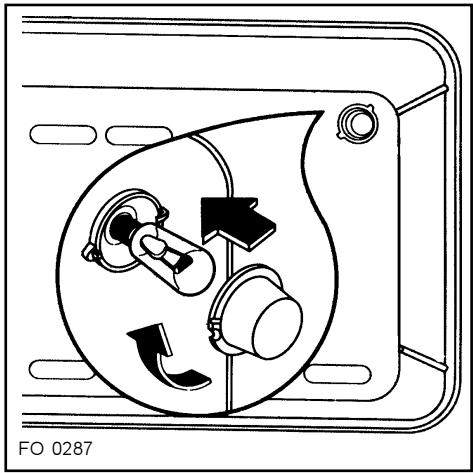

Remplacement de l'ampoule du four

Avant toute opération, débrancher l'appareil.

• Dévisser la calotte (Fig. 8).

• Enlever l'ampoule et la remplacer par une autre ayant les mêmes caractéristiques et apte à supporter des températures élevées (300°C):

• Tension: 230 V( 50 Hz) ;

• Puissance: 15 W;
  Culot: E 14

• Remonter la calotte et brancher à nouveau l'appareil.

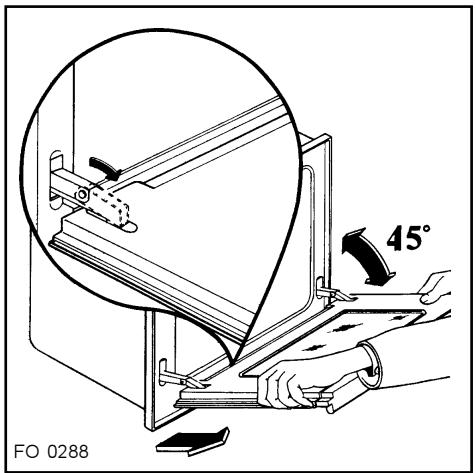

Nettoyage de la porte du four

Pour nettoyer complètement la porte du four il est conseillé de la démonter en suivant les instructions suivantes:

a) basculez vers la porte les deux leviers situés sur les deux charnières;
b) refermez la porte jusqu'a ce que'elle soit en butée (sur les leviers);
c) prenez la porte à deux mains (ja mais par la poignée) et dégagez les charnières en soulevant légèrement la porte (fig. 7);
d) posez la porte à plat.

Nettoyez la porte avec un détergent doux (produit utilisé pour la vaissette) et de l'eau tiède. Rincez et séchez soigneusement. N'utilisez de produits abrasifs ou caustiques. Remontez la porte en procédenat en sens inverse.

Joint de la porte du four

Contrôler périodiquement le joint qui se trouve autour de l'ouverture du four et vérifier q'il n'est pas abîné. S'il est endommagé, ne pas utiliser l'appareil, appelez votre centre d'assistance technique pour le faire changer. Pour nettoyer le joint ne pas utiliser d'objets ou de produits abrasifs.

Fig. 7

Fig. 8

Que faire siquelque chose ne va pas

Plusieurs problèmes de fonctionnement peuvent dépendre de simples opérations d'entretien ou d'oublis et peuvent facilement être résolus sans que l'intervention de l'Assistance Technique soit nécessaire.

PROBLEM	SOLUTION
■ Le four ne marche pas	◆Vérifiez si les boutons sont régles correctement pour la cuisson et repêze les opérations décrites dans le livret. ou ◆Contrôlez les interrupteurs de sécurité («disjoncteurs différentiels») de l'installation électrique. Si la panne se situe au niveau de l'installation, adressez-vous à un electricien.
■ Le témoin du thermostat ne s'allume pas	◆Réglez le thermostat sur une température ou ◆Mettez le/selecteur sur une fonction.
■ La lumière à l'intérieur du four ne s'allume pas	◆Mettez le/selecteur sur une fonction. ou ◆Achetez dans un Centre d'Assistance une ampoule pour hauteures températures et montez-la en suivant les instructions fournies au chapitre «Entretien» duprésent livret d'instructions.
■ La cuisson au four est trop lente ou trop rapide	◆Consultez le contenu duprésent livret
■ De l'humidité se forme sur les alimentents et à l'intérieur du four	◆Ne laissez pas les alimentents dans le four plus de 15-20 minutes après la fin de la cuisson.

Assistance technique - Pièces de recharge originales

Si malgré toutes ces opérations, l'appareil ne fonctionne toujours pas, adressez-vous au service d'asistance en expliquant de quel type de panne il s'agit, le modele de l'appareil (Mod.); le numero de produit (Prod. n°) et le numero de fabrication (Ser. n°) que vous trouvrez gravés sur la plaquette d'identification du four.

Les pièces de rechange originales, certifiées par le constructeur du produit et portant la marque ci-dessous

Electrolux

DISTRIPARTS

dont vendues seulement dans nos Centres d'Assistance Technique et dans les Magasins de pieces de rechange autorisés.

Données techniques

Cotes d'encastrement

Hauteur 59,1 cm

Largeur 56,0 cm

Profondeur 50,0 cm

Intérieur du four

Hauteur 32,5 cm

Largeur 44,0 cm

Profondeur 40,0 cm

Volume utile 58

Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

73/23 - 90/683 (Basse Tension);
89/336 (Compatibilité Electromagnétique);
93/68 (Directives Générales);

Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'exécuter les opérations d'installation et de branchement de laffective façon, tout en respectant la législation et les normes en vigueur. Le montage sur le meuble et l'installation électrique doit être effectuels uniquement par des techniciens spécialisés et/agrees.

Encastrement

Pour le bon fonctionnement de l'ensemble de cuisson encastré dans un meuble ou dans toute autre niche prévue à cet effet, il est indispensable que ces derniers possèdent les caractéristiques appropriées.

Encastrer l'appareil de façon à ce qu'il touche aux meubles de cuisine voisins. Cela dans le but d'éviter que l'on puisse entrer accidentellement en contact avec les parties électriques.

En outre, toutes les pieces de protection de l'appareil - même un évientuel panneau de protection, p.ex. lorsqu'il est placé à la fin ou au commencement des éléments de cuisine - devront être fixées de telle façon qu'elles ne pourront être enlevées qu'à l'aide d'un outil.

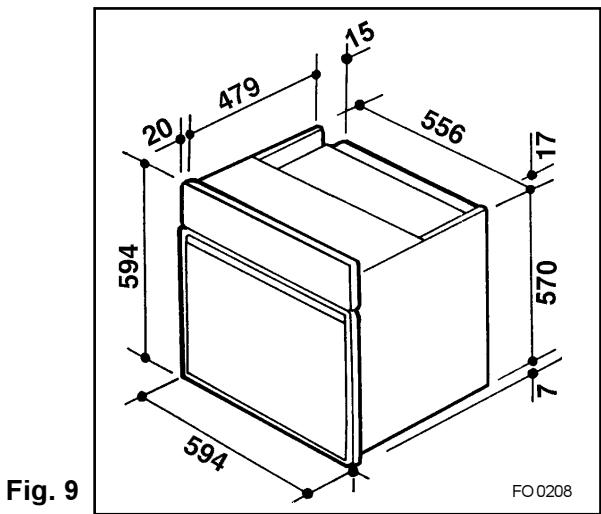

• Cotes d'encastrement (Fig. 9)

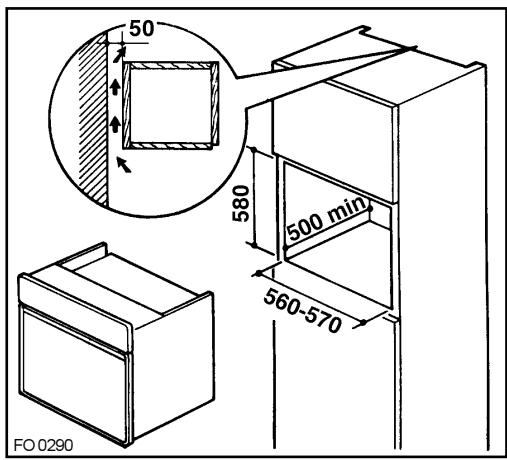

• Encastrement dans un meuble colonne (Fig. 10)

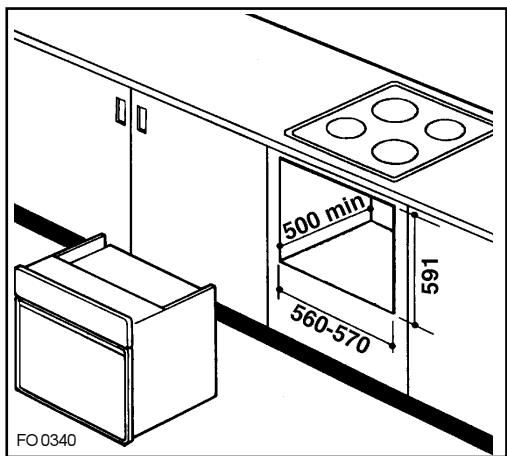

• Sous-encastrement (Fig. 11)

Puisance des éléments

Elément de sole 1000 W

Elément de VOULE 800W

Four (sole + voute) (1000 + 800) 1800 W

Grilloir 1750 W

Lampe four 15 W

Moteur de la turbine 30 W

Moteur du ventilation de refroidissement 25 W

Puisance max.absorbée 1850 W

Tension d'utilisation (50 Hz) 230 V

Fig. 9

Fig. 10

Fig. 11

Fixation dans le meuble

• Placer l'appareil dans la niche de meuble.

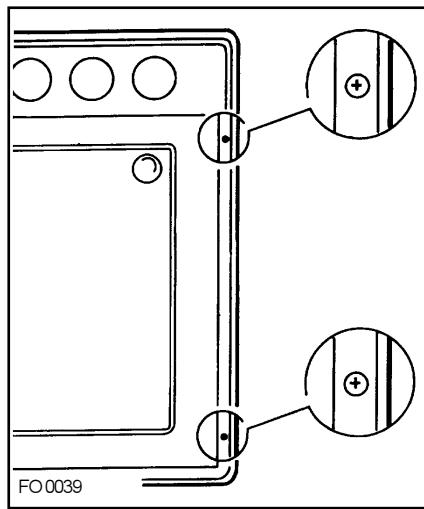

• Ouvrir la porte du four et fixer le corps du four au meuble à l'aide de quatre vis à bois s'adaptant aux troughs pratiqués à cet effet sur les montants latéraux (Fig. 12).

Branchement électrique

Le branchement devra etre execute en respectant les normes en vigueur.

Avant de proceder au branchement s'assurer que:

— les plombs ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique);
— l'installation d'alimentation est dotée d'une mise à la terre efficace, conformément aux normes et aux dispositions légales en vigueur;
— la prise ou le disjoncteur omnipolaire utilisés pour le branchement sont facilement accessibles avec l'appareillage installé.

L'appareil est livre sans cable d'alimentation.

Utiliser des cables de type H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F,d'une section adaptée à la charge (3× 1mm^2) . Monter une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Le cable est muni de trois conducteurs. Celui de mise à la terre est repéré jaune/vert. Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3mm . Le conducteur de mise à la terre jaune/vert ne doit pas être coupé par l'interrupteur. Le cable d'alimentation sera positionné de façon à ce qu'enaucun point il ne devra atteindre une température supérieure de 50^ à la température ambiente.

Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 min. env.

Branchement électrique à la plaque à bornes

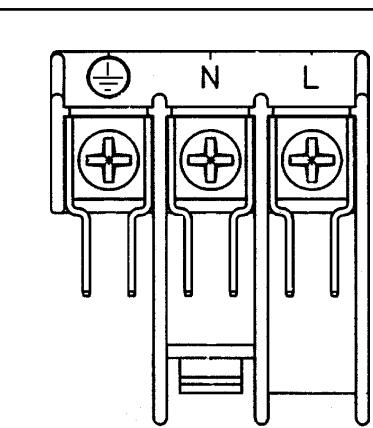

Le four est équipé d'une plaque à bornes à 3 pôles dont les conducteurs sont prédisposés pour fonctionner en 230V monophasé (Fig.13).

Le Constructeur décline toute responsabilité au cas où les normes de prévention des accidents ne seraient pas respectées.

Fig. 12

FO2159

Nos apparèils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se désenter. Notre service clientèle se chargea de réparer ici sur demande, pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être alterés par la presente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des conditions suivantes :

1. Compte tenu des dispositions stipulées aux paragraphs 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont replacés ou réparés. Les composants replacés sans frais deviennent notre propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et/ou la date de livraison.
5. La garantie n'intervendra pas si des dommages causés à des pieces délicates, telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultat d'une mauvaise utilisation.
6. Il ne peut pas etre fait appel à la garantie pour des anomalies benignes qui n'effectent pas la valeur et la solidité generales de l'appareil.
7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :
8. une réaction chimique ou électrochimique provoquée par l'eau,
   des conditions environnementales anormales en general,
   des conditions de fonctionnement inadaptées,
9. un contact avec des produits agressifs.
10. La garantie ne s'applique pas pour les défectuosités, dues au transport, survenues en dehors de notre responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le non-respect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie
11. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations ou

d'interventions pratiquées par des personnes non qualifiées ou incompetence, ou qui ont pour cause l'adjonction d'accessoires ou de pieces de rechange non d'origine.

1. Les apparêls aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrezoir que pour des apparêls volumineux ou pour des apparêls encastrables.
2. Si des apparèils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrement prennant plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
3. Si au cours de la période de garantie, la réparation repétée d'une même défectuosité n'est pas conducive, ou si les frais de réparations sont jugés disproportionate, le remplacement de l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le consommateur. Dans ce cas nous nous réservons le droit de réclamer une participation financière calculée au prorata de la période d'utilisation écoulée.
4. La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie.
5. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.
6. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur youdrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnaue légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des apparèils achétés et utilisés en Belgique. Pour les apparèils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux conditions techniques (p. ex.: la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les apparèils achétés à l'étranger, l'utilisateur doit d'abord s'assurer qu'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensablees ou souhaiées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie. Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 - 1502 LEMBEEK
Tél. [phone]
