Intitulé	Valeur / Description
Type de produit	Lecteur CD professionnel
Caractéristiques techniques principales	Compatible avec les CD audio, CD-R, CD-RW, et MP3
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	482 mm x 44 mm x 300 mm
Poids	3,5 kg
Compatibilités	Compatible avec les systèmes audio professionnels et les installations de sonorisation
Fonctions principales	Lecture, pause, avance rapide, retour rapide, répétition, programmation
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Denon
Sécurité	Ne pas exposer à l'humidité, éviter les températures extrêmes
Informations générales utiles	Idéal pour les DJ, les studios d'enregistrement et les installations de sonorisation

FOIRE AUX QUESTIONS - DN-C640 DENON

Comment puis-je connecter le DENON DN-C640 à mon système audio ?

Pour connecter le DENON DN-C640 à votre système audio, utilisez les sorties RCA à l'arrière de l'appareil. Branchez les câbles RCA aux entrées correspondantes de votre amplificateur ou de votre système audio.

Pourquoi le DENON DN-C640 ne lit pas mes CD ?

Vérifiez d'abord que le CD est propre et sans rayures. Assurez-vous également que le format du CD est compatible avec le DENON DN-C640. Si le problème persiste, essayez de redémarrer l'appareil.

Comment ajuster le volume sur le DENON DN-C640 ?

Le volume peut être ajusté en utilisant le bouton de volume situé sur le panneau avant de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Le DENON DN-C640 ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché sur une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, envisagez de contacter le service client.

Comment réinitialiser le DENON DN-C640 aux paramètres d'usine ?

Pour réinitialiser le DENON DN-C640, éteignez l'appareil, puis maintenez le bouton 'Eject' enfoncé tout en le rallumant. Continuez de maintenir le bouton jusqu'à ce que l'écran affiche 'Factory Reset'.

Comment utiliser la fonction de lecture aléatoire sur le DENON DN-C640 ?

Pour activer la fonction de lecture aléatoire, appuyez sur le bouton 'Random' situé sur le panneau de contrôle. L'indicateur de lecture aléatoire s'allumera pour confirmer que cette fonction est activée.

Le son est distordu, que dois-je faire ?

Si le son est distordu, vérifiez les connexions de vos câbles audio. Assurez-vous qu'ils sont bien en place. Essayez également de réduire le volume pour voir si cela améliore la qualité sonore.

Puis-je utiliser le DENON DN-C640 avec un ordinateur ?

Oui, vous pouvez connecter le DENON DN-C640 à un ordinateur via une interface audio compatible. Assurez-vous d'utiliser les bons câbles et de configurer les paramètres audio de votre ordinateur.

MODE D'EMPLOI DN-C640 DENON

Fonctionnalités et utilisation du réseau.....................28

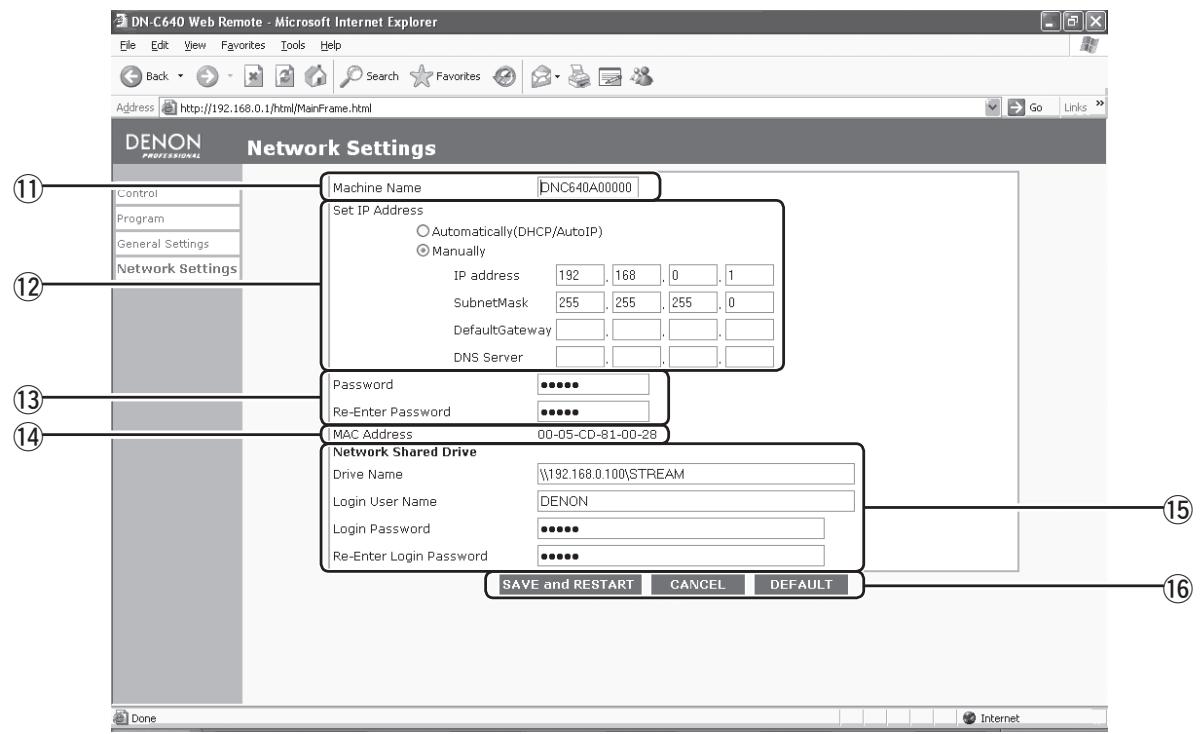

Comment connecter le DN-C640 au réseau...28

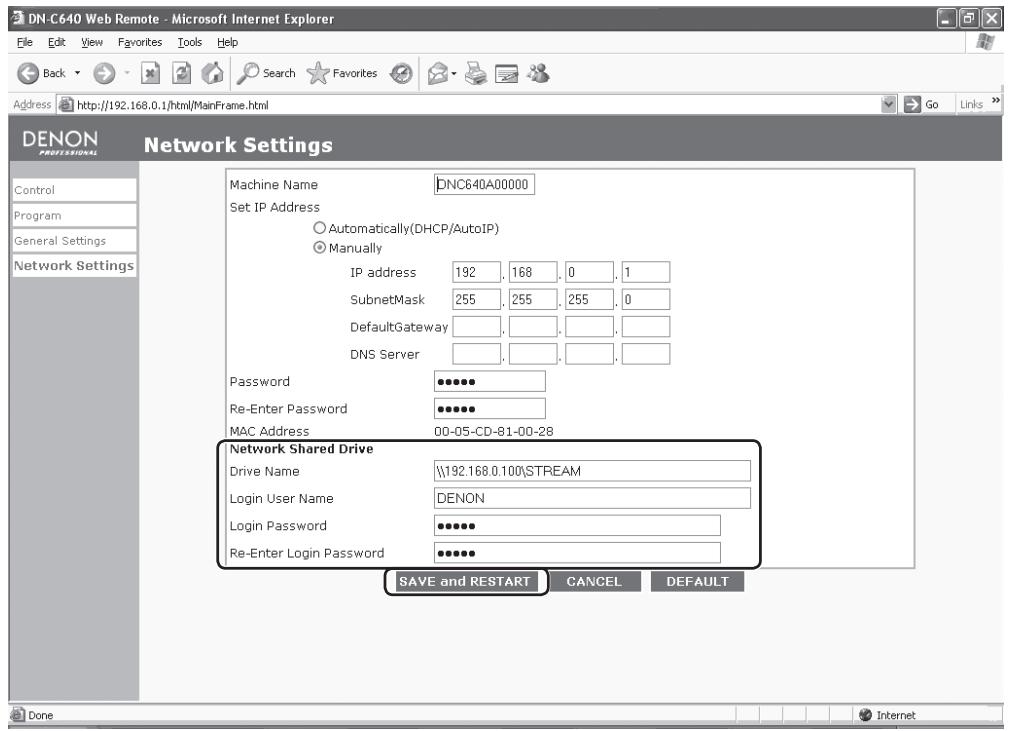

Configuration d'un dossier partagé sur un serveur ou sur un serveur réseau....29

1. FONCTIONS DE COMMANDE 30

COMMANDE À DISTANCE 30

Commander RS-232C 36

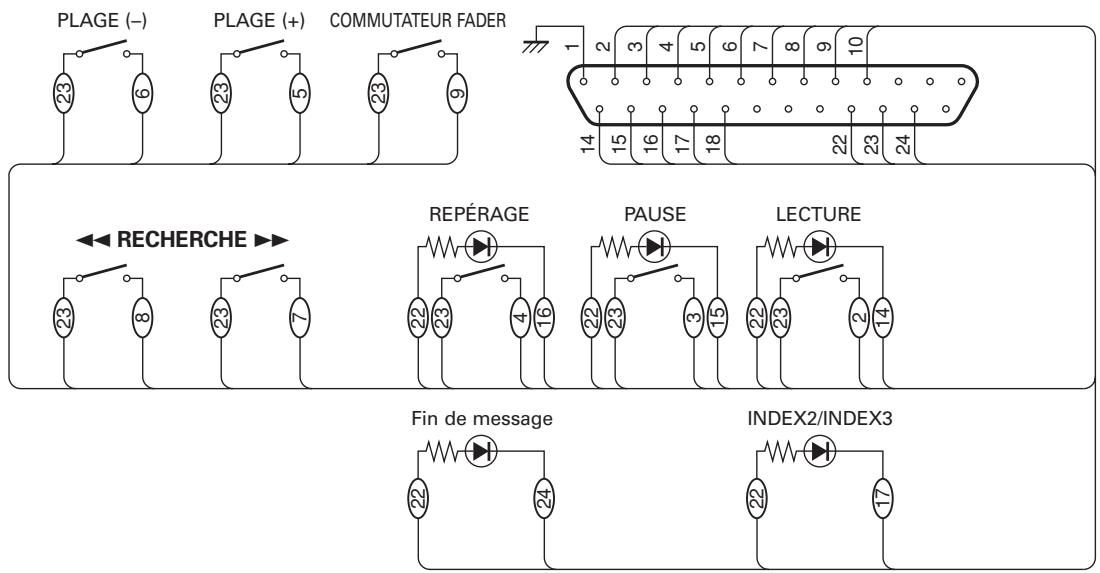

COMMANDE (parallèle) GPIO 41

1. DÉPANNAGE 43
2. CARACTERISTIQUES 44

Vérifiez que les éléments suivants sont inclus en plus de l'unité principale :

① Télécommande (RC-1061) 1

② Piles “AAA” 2

③ Câble audio (stereo). 1 (Modèles pour l'Europe) 2 ④ Cordon d'alimentation 1 ⑤ Mode d'emploi 1 ⑥ Carte de garantie. 1

Remarque concernant le recyclage :

Le matériel d'emballage de cet appareil est recyclable et réutilisable. Veuillez disposer de tout matériel conformément à la réglementation de recyclage en vigueur dans votre pays.

Lorsque vous mettez cet appareil au rebut, respectez les lois ou réglementations locales.

Les piles ne doivent jamais être jetées à la poubelle ou incinérées, mais mises au rebut conformément aux réglementations locales concernant les déchets chimiques.

Ce produit et les accessoires emballés ensemble sont des produits conformes à la directive DEEE, sauf pour les piles.

Fonctions standard de lecteur CD professionnel

Lecteur de disque à fente

Lit et affiche le TEXTE CD et les balises ID3 MP3

Recherche rapide de plage avec la molette

Saut des blancs pour la musique

Sortie audio symétrique avec coupure

2 sorties audio asymétriques (1 fixe / 1 à niveau variable)

Sortie audio numérique SPDIF et AES/EBU

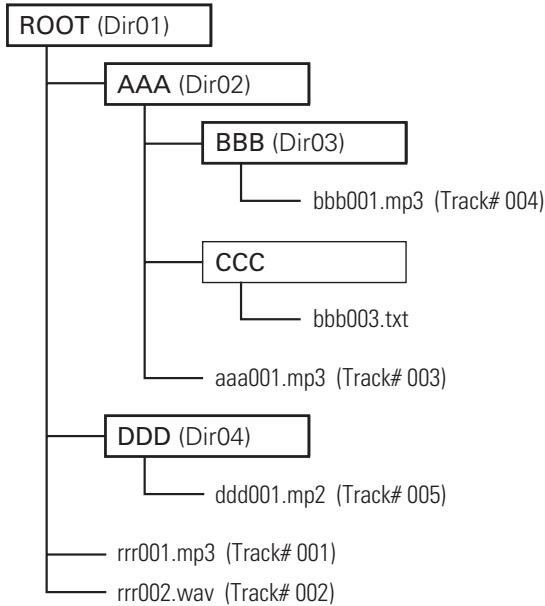

Lit les fichiers audio des CD/DVD de données

Lit les disques CD-R / CD-RW / DVD-R / DVD-RW / DVD+R / DVD+RW

Prend en charge CD-DA, WAVE, MPEG-1/2 Layer III (MP3), MPEG-1/2 Layer II (MP2), WMA

Lecture CD évoluable

Relecture rapide (saut vers l'arrière) (réglable par minuterie)

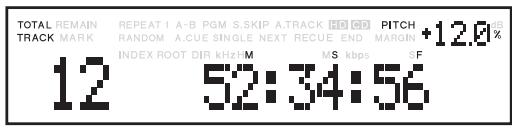

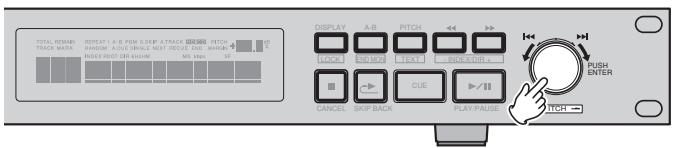

Commande de vitesse variable + / - 12%

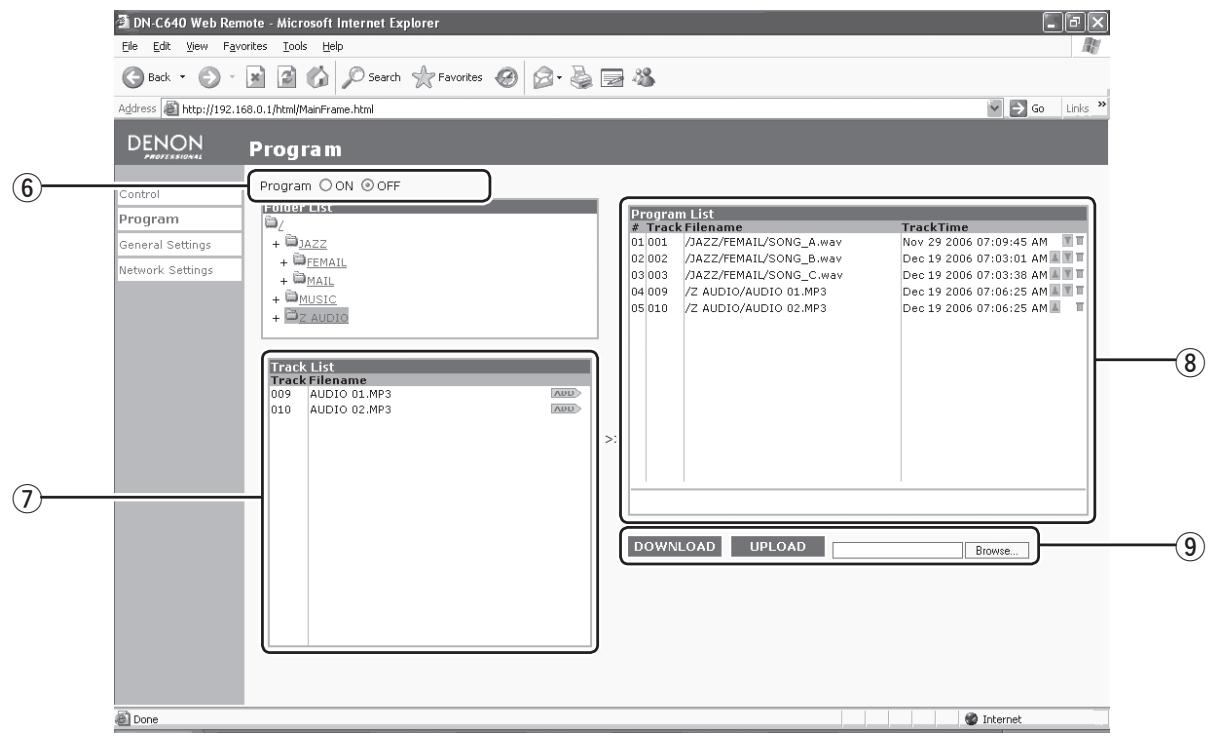

Lecture programme

Modes Simple, Tout, Répétition A-B

Mode Lecture aléatoire

Mode de fin sélectionnable - Utilisateur (Arrêt, Suivant, Retour, Continue)

Repérage automatique

Contrôle de fin de plage

Témoin de fin de message (EOM)

Lecture audio en réseau - diffuse l'audio à partir des ressources réseau partagées

Télécharge les fichiers audio du disque au lecteur réseau

Télécommande infrarouge

(télécommande RC-1061 fournie)

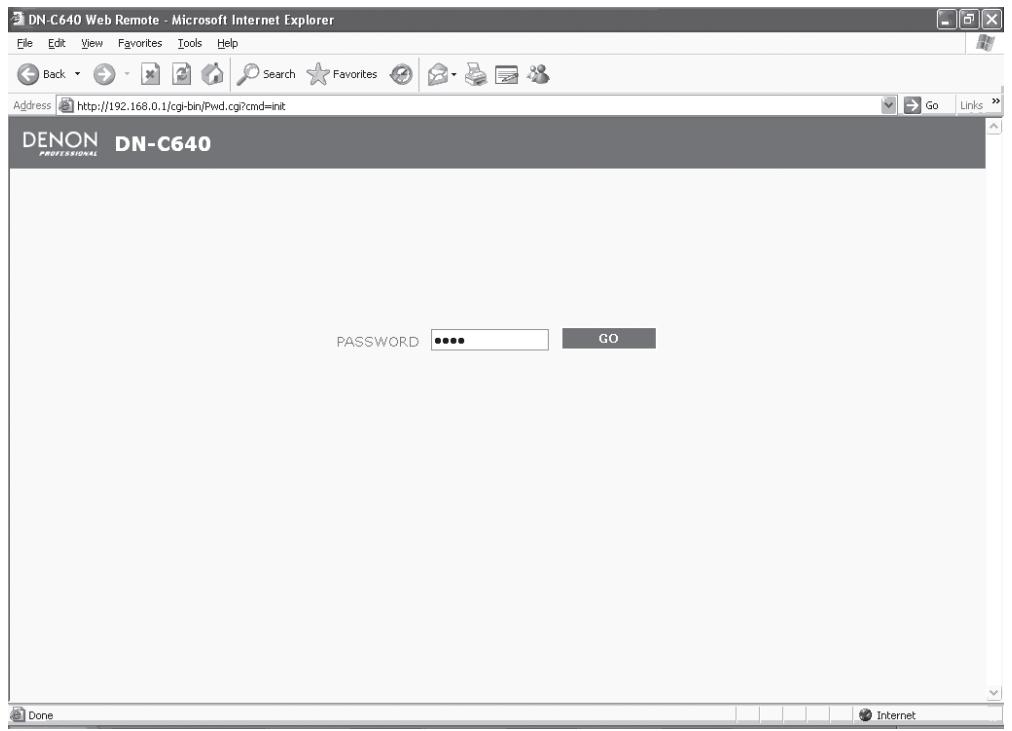

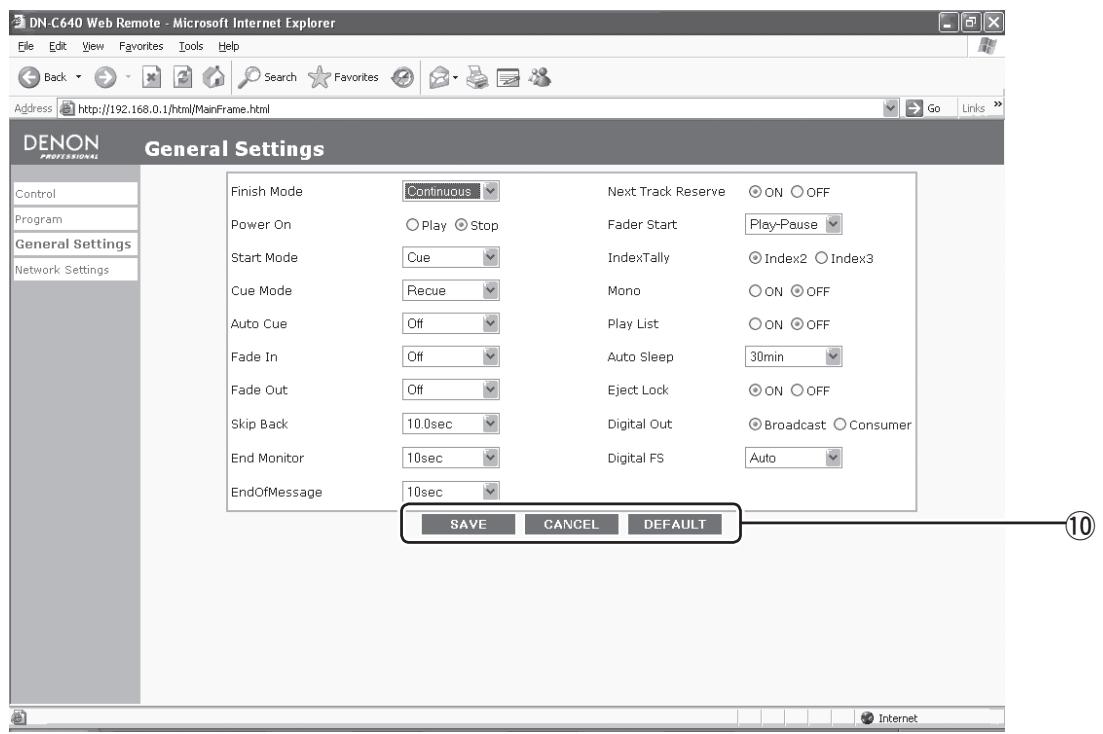

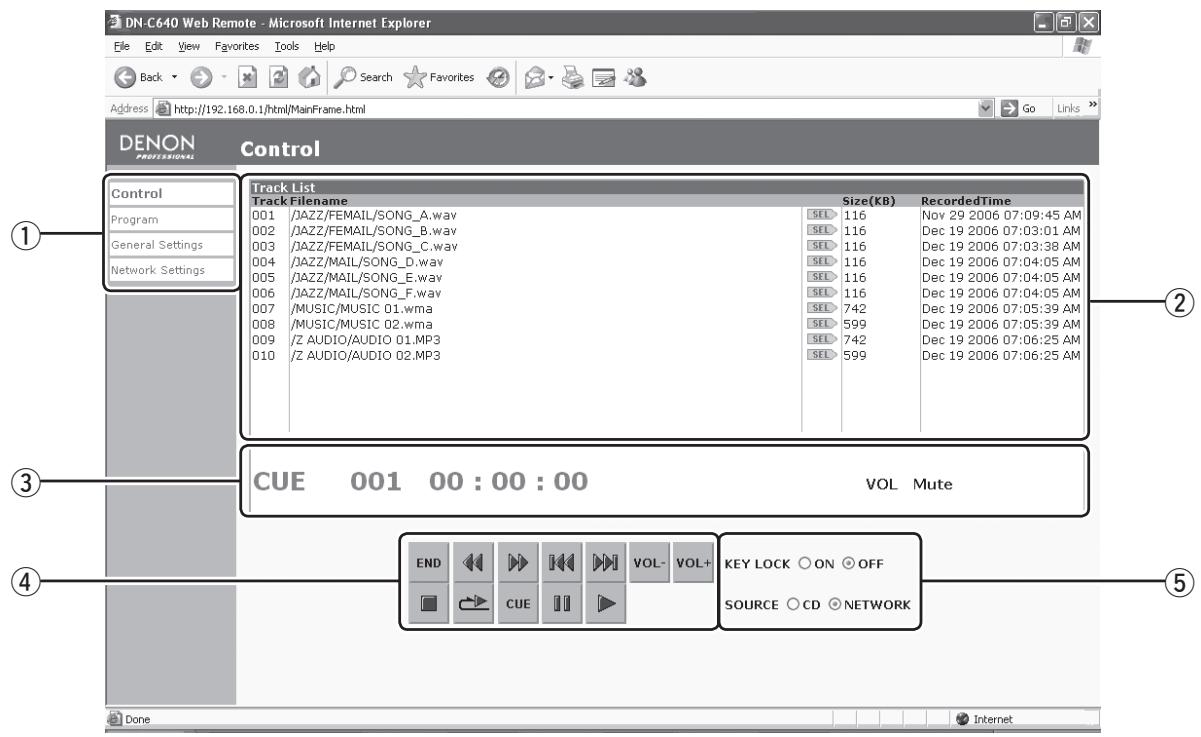

Commande de navigateur web embarquée

Le fonctionnement de la télécommande est identique à celui du panneau.

Liste de programmes téléchargeables

Réglage de préselection

Télécommande externe

Commande série (RS232C)

Commande parallèle

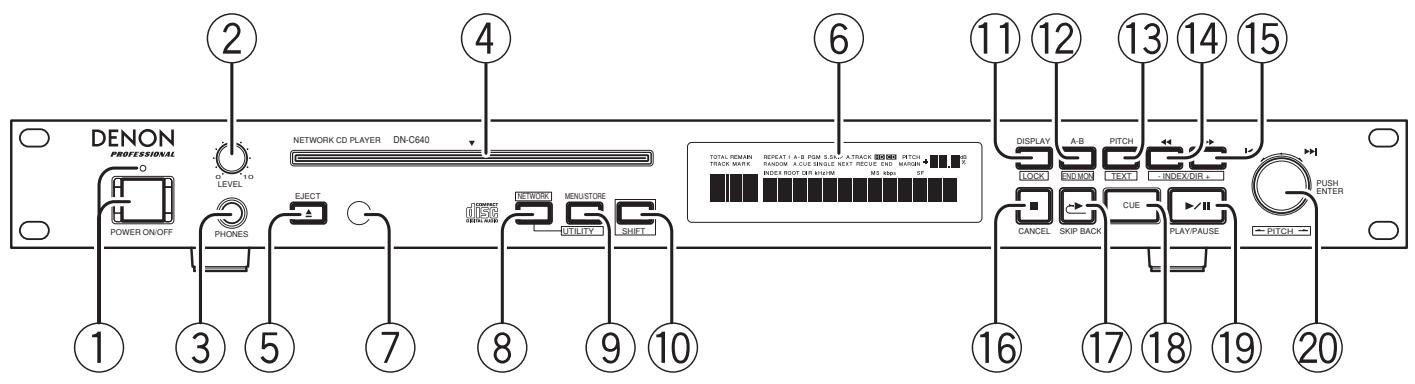

① Interrupteur et témoin POWER on/off

• Appuyez dessus pour permettre l'appareil sous (ON) ou hors (OFF) tension.
• Le témoin s'allume lorsque l'appareil est sous tension.

Utilisez-la pour régler le niveau de sortie du casque.

Avertissement !

• Lors de l'utilisation du casque, veillez à ne pas mettre le volume trop fort. Le fait d'écouter de la musique à un volume élevé pendant des périodes prolongées peut provoquer des dommages irreversibles à l'ouie.

③ Prise PHONES

• Pour l'écoute personnelle, vous pouvez raccorder un casque à cette prise.

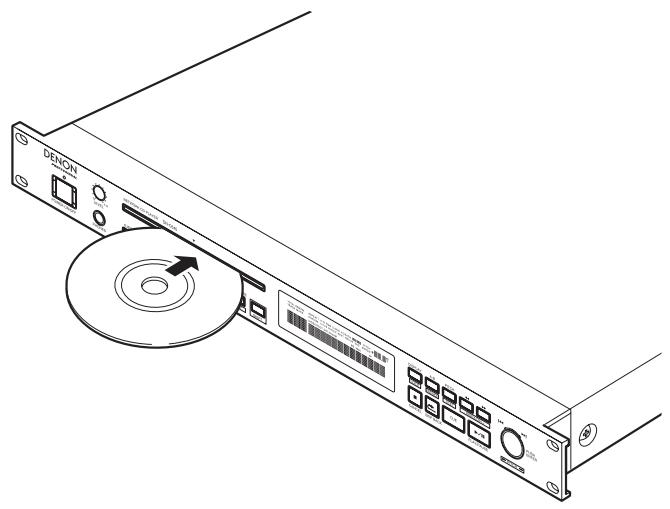

Fente à disque (DISC)

• Insérez un CD ou un DVD dans la fente, étiquette vers le haut.

5 Touche EJECT

• Appuyez dessus pour éjecter le disque. La touche EJECT est verrouillée lorsque le verrouillage d’éjection est activé dans le menu de préselection et que l’appareil est en mode de lecture.

6 Afficheur

• Référez-vous à la page 6 pour plus de détails.

8 Touche et témoin network (bleu)

• Appuyez dessus pour sélectionner le lecteur réseau ou le lecteur interne.
• Le témoin s'allume lorsque le lecteur réseau est sélectionné.

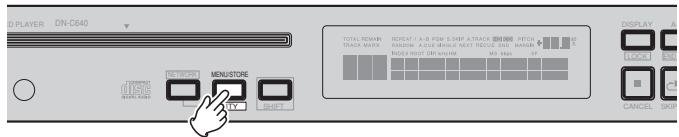

9 Touche menu/store/utility

• Appuyez dessus pour entrer dans le menu de préselection ou pour permettre en mémoire les changements effectués dans le menu de préselection.
• Dans le mode Shift, appuyez sur cette touche pour entrer dans le menu utilisé.

10 Touche et témoin SHIFT (ambre)

• Appuyez dessus pour activer ou désactiver le mode Shift. En mode Shift, le témoin s'allume.
• Appuyez une nouvelle fois sur cette touche pour quitter le mode Shift.

11 Touche display/lock

• Appuyez dessus pour modifier le mode d'affichage du temps.
• Dans le mode Shift, appuyez dessus et maintenez-la enfoncée pendant plus de trois secondes pour verrouiller ou déverrouiller les commandes du panneau avant.

12 Touche a-b/end mon

Utilisez-la pour dire la section spécifiée de manière répétée. Si vous appuyez une fois sur cette touche pendant la lecture, la position correspondante est spécifiée comme point A et le témoin "A-" clignote sur l'affichage. - Lorsque vous appuyez de nouveau sur la touche, la position correspondante est spécifiée comme point B, le témoin "A-B" cesse de clignoter et la lecture répétée de la section A-B commence. - Lorsque vous appuyez de nouveau sur la touche, la répétition A-B est annulée et l'appareil revient en mode de lecture normale. - Dans le mode Shift, appuyez sur cette touche pour lancer le contrôleur de fin de page.

• Appuyez sur cette touche pour activer ou désactiver la fonction de vitesse.
• Dans le mode Shift, appuyez sur cette touche pour afficher les informations de texte.

15 Touche -index/dir +

• Ces touches servent à changer avec précision la position de lancement de la lecture, ou à utiliser les fonctions d'avance rapide (FF) ou de recul rapide (FR) lorsque maintenues enfoncées.
• Dans le mode Shift, utilisez cette touche pour sélectionner l'index (avec les CD audio) ou le répertoire (avec les disques qui contiennent des fichiers de musique).

6 Touche stop/cancel

• Appuyez sur cette touche pour arrêter la lecture.
• Appuyez dessus pour annuler une sélection du réglage de programme.
• Pendant les opérations de préselection, appuyez pour annuler toutes les saisies effectuées et revenir en mode d'arrêt.

17 Touche SKIP BACK

• Appuyez sur cette touche pour refaire immédiatement la lecture du contenu audio en cours. Le temps à sauter vers l'arrière est réglable dans le menu de préselection.

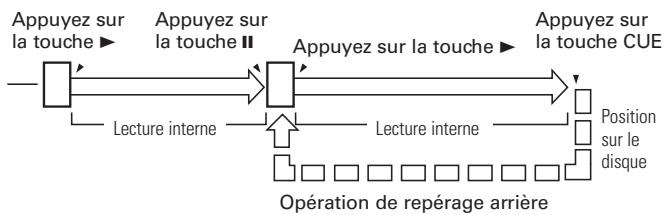

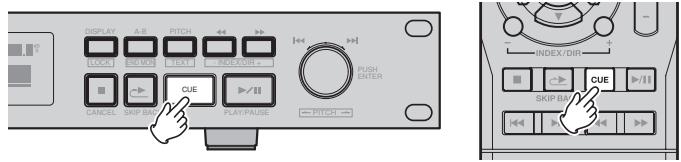

18 Touche et témoin CUE (ambient)

• Lorsqu'elle est enfoncée pendant la lecture, le capteur retourne à la position où la lecture avait commencé la première fois ou à la plage suivante, et le mode CUE est réglé.
• Lorsqu'elle est enfoncée pendant la recherche manuelle, le mode CUE est réglé sur cette position.

19 Touche et play/pause (vert)

• Utilisez cette touche pour lancer la lecture ou la mettre en pause.

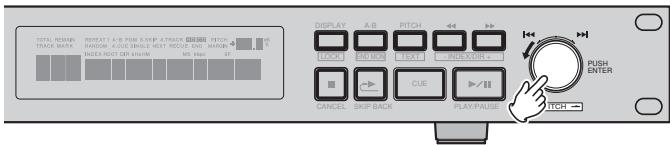

• Tournez la molette d'un click dans le sens des aiguilles d'une montre pour avancer d'une plage, ou dans le sens inverse des aiguilles d'une montre pour reculer d'une plage.
• Dans le mode de préselection, tournez la molette pour sélectionner l'élément préseLECTIONné et appuyez pour valider.
• Dans le mode Utilitaires, tournez la molette pour sélectionner l'élément préselectionné et appuyez pour valider.
• Dans le mode Shift, utilisez cette molette pour régler la valeur du Pitch (vitesse de lecture).
• Dans le mode d'arrêt ou de lecture/pause, appuyez dessus pour lancer la lecture.

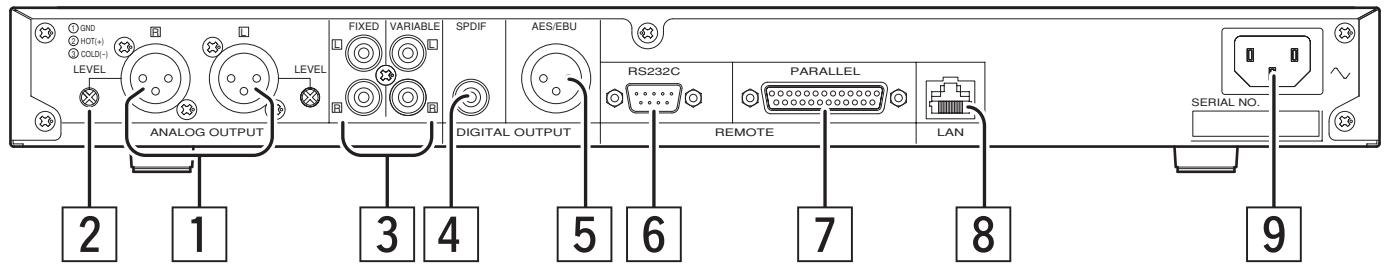

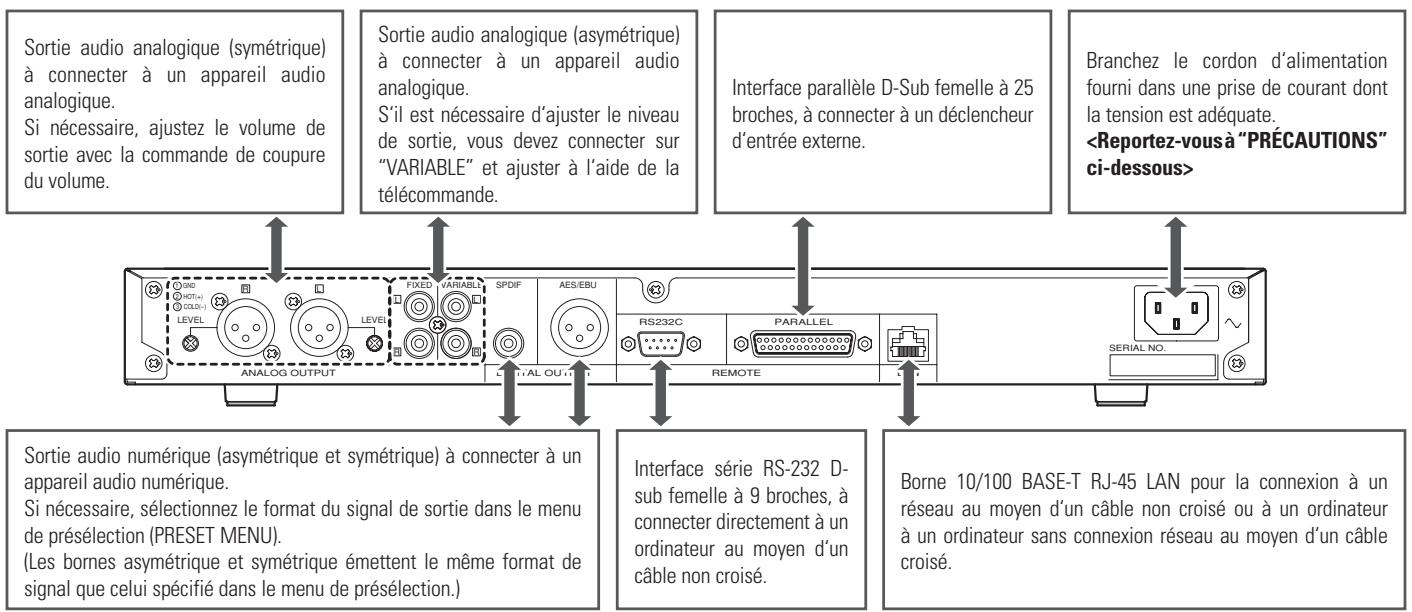

1 ANALOG OUTPUT (symétrique)

• Il s'agit de sorties symétriques actives qui utilisent des connexions XLR. Les signaux de lecture audio du CD ou du réseau sont émis par ces connecteurs.
• Disposition des broches : 1. Masse / 2. Chaud / 3. Froid
• Connecteur approprié : Cannon XLR-3-31 ou équivalent.

Remarque :

• Ne court-ciruitez pas le point chaud ou froid avec le point de masse.

2COMMANDE LEVEL

Utilisez ces commandes pour régler le niveau des signaux audio des connecteurs BALANCED OUT

3 ANALOG OUTPUT (asymétrique)

• Il s'agit de sorties asymétriques utilisant des prises de type RCA. VARIABLE Utilisez la télécommande ou l'interface graphique utiliseur Web pour regler le niveau de sortie.

4 Digital (SPDIF) OUTPUT

• Il s'agit d'une sortie coaxiale utilisant une prise de type RCA.
• Format du signal : SPDIF (type IEC-958 II) ou AES/EBU (à sélectionner dans le menu)
• Fréquence d'échantillonnage : 32 / 44,1 / 48 / Auto (à sélectionner dans le menu)

• Il s'agit d'une sortie symétrique utilisant une prise de type XLR.
• Masse / 2. Chaud / 3. Froid.
• Format du signal : SPDIF (type IEC-958 II) ou AES/EBU (à sélectionner dans le menu)
• Fréquence d'échantillonnage : 32 / 44,1 / 48 / Auto (à sélectionner dans le menu)
• Connecteur approprié : cannon XLR-3-31 ou équivalent

6 Connecteur RS232C

Connecteur pour la commande série depuis un appareil externe.

7 Connecteur parallel

Connecteur pour la commande parallèle depuis un appareil externe.

8 Connecteur LAN

Borne LAN 10BASE-T et 100BASE-TX RJ-45 pour connexion réseau.

9 Entrée secteur

Branchez ici le cordon d'alimentation fourni.

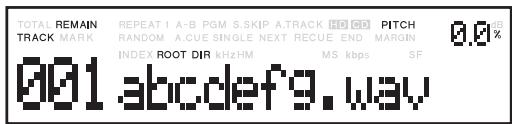

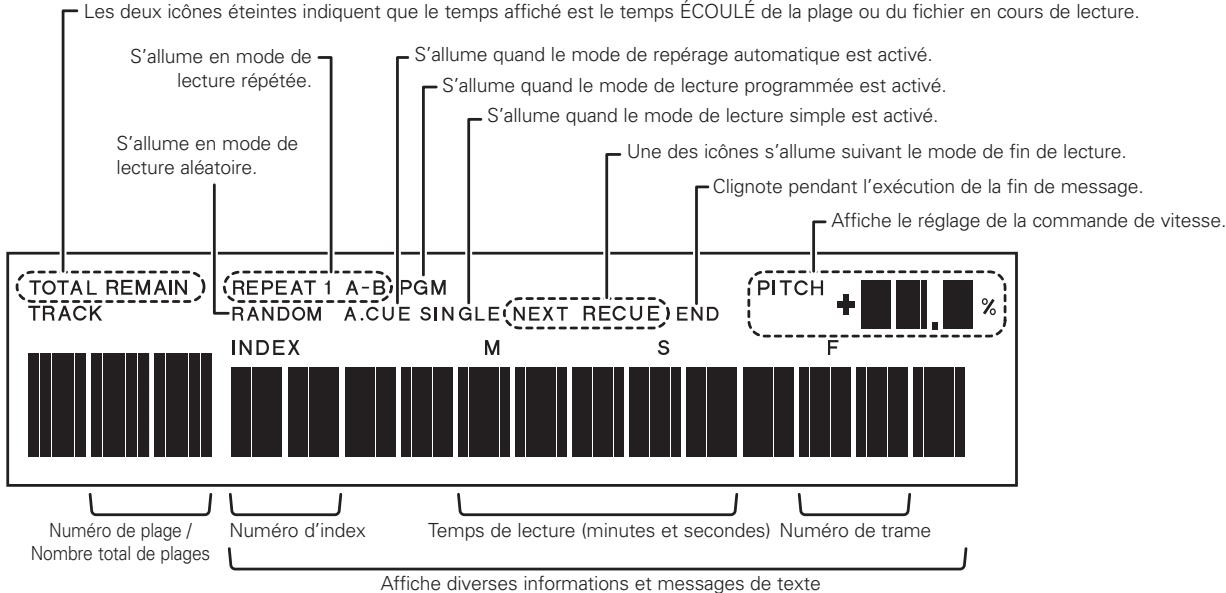

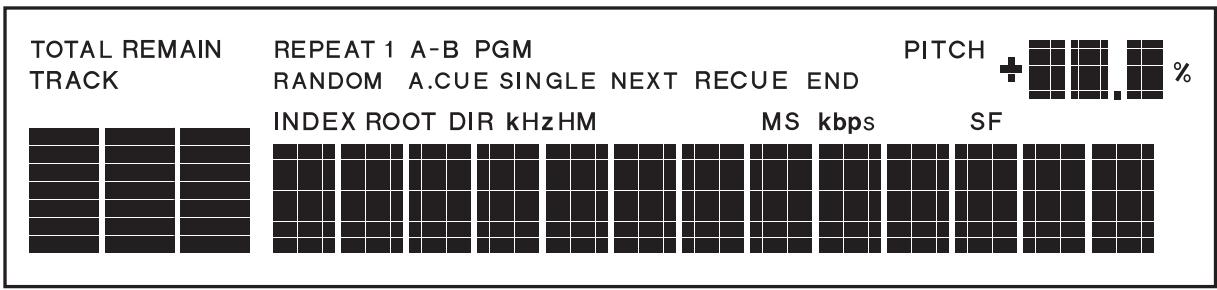

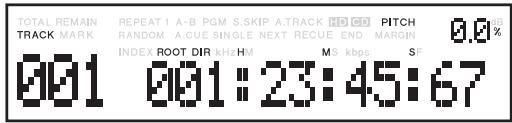

Affichage

L'affichage d'icônes et de caractères spécifiques vous informent de l'état actuel de fonctionnement et des options de menu de l'appareil.

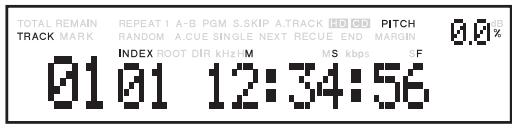

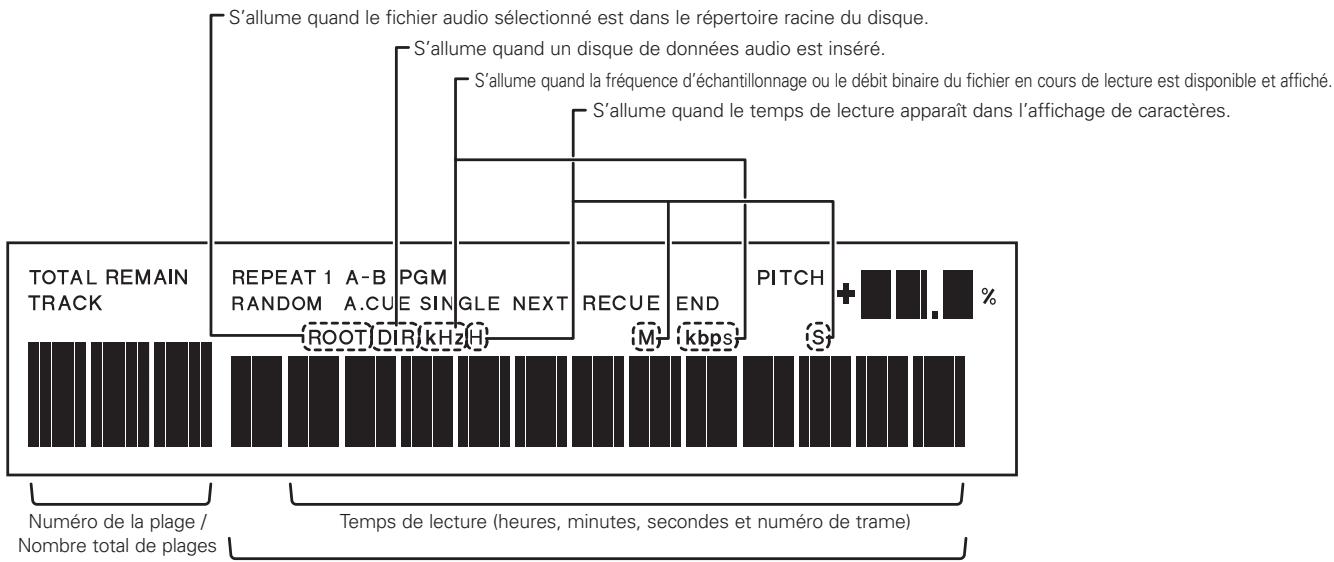

[Utilisation de base des CD]

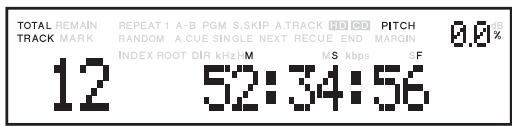

"TOTAL" s'allume pour indiquer que le temps affiché est le temps TOTAL de la plage ou du fichier. "TOTAL" peut aussi s'allumer avec "TRACK" en mode d'arrêt pour indiquer le nombre total de plages ou de fichiers dans le disque ou répertoire actuel. "REMAIN" s'allume pour indiquer que le temps affiché est le temps restant de la plage en cours de lecture. "REMAIN" peut aussi s'allumer avec l'icone "TOTAL" pour indiquer le temps RESTANT TOTAL du disque.

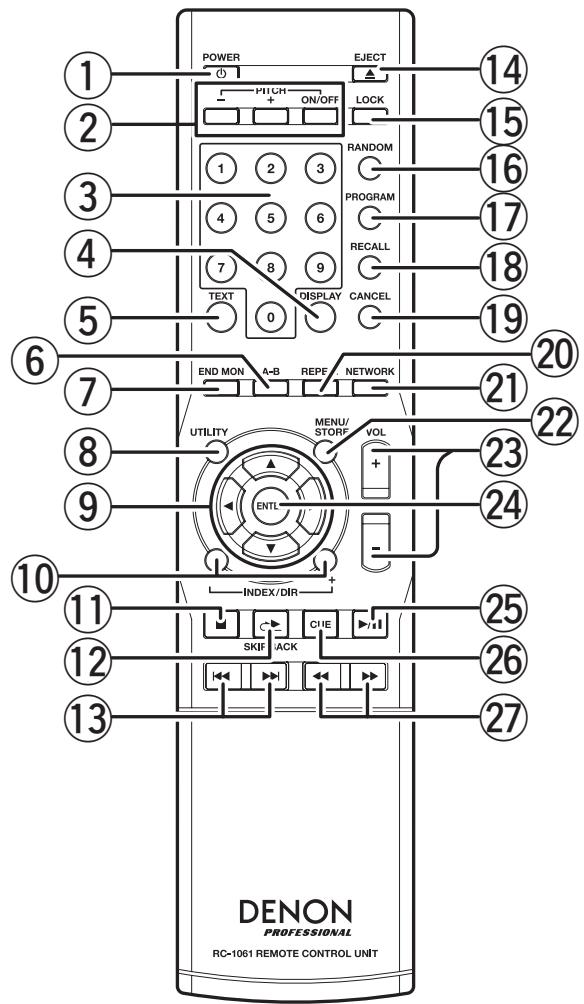

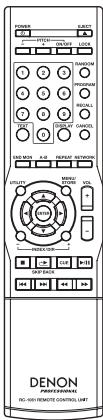

① Touche POWER

Appuyez dessus pour mettre l'appareil sous ou hors tension.

2 Touches PITCH +/-

Appuyez sur ces touches pour augmenter (+) ou réduire (-) la vitesse.

Touche PITCH on/off

Appuyez dessus pour activer ou désactiver la fonction de commande de vitesse.

③ Touches 0-9

Appuyez dessus pour sélectionner la plage désirée en mode d'arrêt.

4 Touche display

Appuyez dessus pour changer le mode de temps sur l'affichage.

5 Touche TEXT

Appuyez dessus pour afficher le texte CD ou les informations de balise ID3.

6 Touche a-b

Appuyez dessus pour régler ou annuler la fonction de répétition A-B.

7 Touche END mon

Appuyez dessus pour démarrer la fonction de contrôle de fin.

8 Touche utility

Appuyez dessus pour entrer dans le menu d'utilitaires.

9 Touches ▲ / ▼ / △ / ▷

Utilisez-les pour faire les sélections de menu et utilisez / les sélections de plage.

Touches INDEX+/-

Appuyez dessus pour sélectionner l'index (CD audio) ou le dossier (disques de données audio / lecteur réseau).

11 Touche STOP

Appuyez dessus pour arrêter la lecture.

12 Touche SKIP BACK

Appuyez dessus pour refaire immédiatement la lecture du contenu audio en cours.

13 Touches / >

Appuyez dessus pour sauter d'une plage à l'autre ou d'un fichier à l'autre.

14 Touche EJECT

Appuyez dessus pour éjecter le disque.

5 Touche LOCK

Appuyez dessus pour verrouiller ou déverrouiller les touches du panneau avant.

16 Touche RANDOM

Appuyez dessus pour activer le mode de lecture aléatoire.

17 Touche PROGRAM

Appuyez dessus pour entrer en mode de programme.

18 Touche RECALL

Appuyez dessus pour rappeler la plage programmée.

19 Touche CANCEL

Appuyez dessus pour annuler une sélection du réglage de programme.

Appuyez dessus pour activer la lecture répétée.

② Touche network

Appuyez dessus pour commuter entre le lecteur réseau et le lecteur interne.

② Touche menu/store

Appuyez dessus pour entrer dans le menu de préselection ou pour permettre en mémoire les changements effectués dans le menu de préselection.

2 Touches VOL+/-

Appuyez dessus pour changer le volume de lecture émis par les prises de sortie VARIABLE asymétriques.

② Touche ENTER

Appuyez dessus pour valider les sélections dans les menus.

25 Touche play/pause

Appuyez dessus pour lancer la lecture ou la mettre en pause.

Appuyez dessus pour retourner à la position à laquelle la lecture a démarré ou passer à la plage suivante.

2 Touches /

Appuyez dessus pour changer avec précision la position de lancement de la lecture, ou maintenez-les enfoncées pour l'avance rapide (FF) ou le recul rapide (FR).

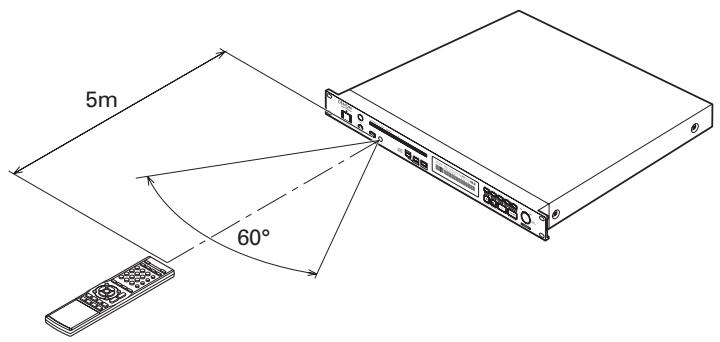

Plage de fonctionnement

Tel qu'illustré ci-dessous, le lecteur peut être commandé à l'aide de la télécommande à une distance d'environ 5 mètres du capteur de signal du lecteur, en se plaçant devant le lecteur avec un angle maximal de 30 degrés sur la gauche ou la droite.

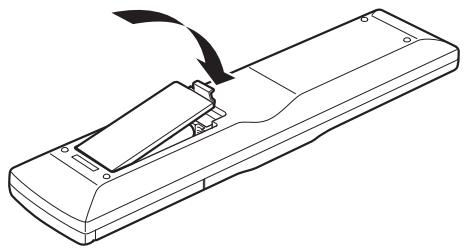

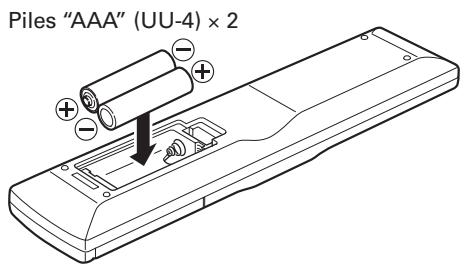

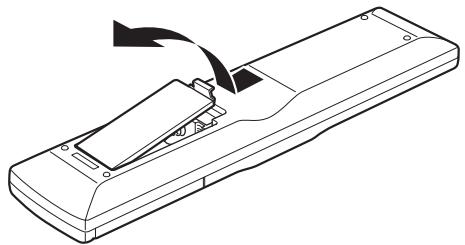

- Insérer les piles

Avant d'utiliser la télécommande fournie pour la première fois, insérez les piles dans cette dernière. Les piles fournies seront uniquement à vérifier le fonctionnement de la télécommande.

1. Saissisez la languette du couvercle du logement à piles à l'arrête de la télécommande, et tirez vers le haut.

1. Insérez les deux piles "AAA" neuves dans le logement à piles en prenant soin d'aligner correctement leurs pôles sur les symboles de polarité ( ⊕ avec ⊕ et ⊙ avec ⊙).

1. Appuyez sur le couvercle du logement à piles dans le sens de la flèche pour le fermer.

Precaution:

Une utilisation incorrecte des piles peut provoquer des fuites d'électrolyte, une rupture, de la corrosion, etc. Lorsque vous utilisez des piles, soyez attentifs aux points suivants.

• Retirez les piles de la télécommande en cas de non utilisation prolongée de l'appareil (un mois ou plus).
• N'utilisez pas une vieille pile avec une nouvelle.
• Lors du remplacement des piles, veuillez respecter les polarités + et - indiquées sur le boîtier de la télécommande.
• Des piles de même forme peuvent avoir une tension différente. N'utilisez pas ensemble des piles de types différents.
• Si une pile fuît, nettoyez bien l'intérieur du compartiment des piles, puis insérez-en de neuves.

Montage dans un rack

• Le DN-C640 est de format 1U size, ce qui permet de le monter dans un rack de 19 pouces standard EIA.

Pour monter le DN-C640 dans un rack, utilisez les rails-guides, les tablettes, etc., du rack pour éviter qu'un poids ne soit appliqué à l'avant du DN-C640. Les fixations ne suffisent pas pour soutenir le poids du DN-C640 (4,3 kg).

Ne recouvrez pas le dessus de l'appareil. N'oubliez pas que de la chaleur est libérée par la face supérieure du DN-C640.

• Disposez soigneusement l'environnement d'installation. Par exemple, prenez soin de protéger le DN-C640 contre la chaleur générée par les autres appareils. Si nécessaire, installez un dispositif de ventilation. Les conditions environnementales doivent répondre aux spécifications décrites dans "CARACTERISTIQUES" à la page 44.
• Le DN-C640 fonctionne normalement lorsque le panneau avant de la platine CD est monté avec un angle maximal de 10 degrés par rapport à l'axe vertical. Si le lecteur est trop incliné, les disques risquent de ne pas se charger/séjecter correctement.

• Si le DN-C640 est placé près d'un amplificateur, d'un tuner ou d'autres composants, du bruit (induit par le ronflement) ou des interférences de battement risquent de se produire (en particulier pendant la réception AM ou FM).

Si cela se produit, séparez le CN-C640 des autres composants ou réorientez sa position.

Connexions

Laissez le système audio complet (y compris le DN-C640) éteint jusqu'à ce que toutes les connexions entre le DN-C640 et les autres composants soient terminées.

Précautions de connexion

• Avant d'effectuer les connexions ou déconnexions de câbles et de cordons secteur, assurez-vous de mettre tous les éléments du système hors tension. Assurez-vous que tous les éléments soient bien connectés correctement aux prises de gauche (L) et de droite (R).
• Introduisez les fiches complètement dans les bornes.
• Connectez les prises de sortie CD aux prises d'entrée CD ou AUX de l'amplificateur.
• Connectez une extrémité d'un cable de série RS-232 non croisé au Port de communication situé à l'arrière du DN-C640, et connectez l'autre extrémité au port "RS-232C" situé à l'arrière de l'ordinateur.
• Connectez le DN-C640 au réseau à l'aide d'un cable Ethernet non croisé, ou directement à un ordinateur sans connexion réseau à l'aide d'un cable croisé.

Precautions:

• Avant d'effectuer la connexion, vous devez l'interrupteur POWER ON/OFF en position OFF.
• Ne touchez pas le cordon d'alimentation avec les mains mouillées.
• Pour débrancher le cordon d'alimentation, vous devez le saisir par sa fiche. Évitez de tirer sur le cordon ou de le plier, car cela peut l'endommager et/ou causer un choc électrique ou un incendie.

CD AUDIO PRIS en CHARGE

Outre les disques CD-DA standard, le DN-C640 peut lire plusieurs autres formats CD-DA. Référez-vous à la page 17 pour plus de détails sur la lecture et l'utilisation des disques de données.

Compact Disc Digital Audio (CD-DA)	COMPACT DISC DIGITAL AUDIO
TEXTE de disque compact (CD TEXT)	COMPACT DISC DIGITAL AUDIO TEXT
CD de musique évolué (CD EXTRA)	COMPACT DISC DIGITAL AUDIO

Remarque :

• Il se peut que certains CD protégés contre la copie ne soient pas conformes aux normes CD officielles. Il s'agit de disques spéciaux et leur lecture n'est pas possible sur le DN-C640.

Insertion et éjection d'un DISQUE

L'insertion et l'éjection d'un disque ne sont possibles que lorsque l'appareil est sous tension.

1. Si l'appareil est hors tension, appuyez sur l'interrupteur POWER ON/OFF pour le mettre sous tension.
2. Tenez le disque par ses côtés et insérez-le dans la fente de disque.

(Ne touche pas la surface du disque, c'est-à-dire le côté brillant.)

1. Appuyez sur la touche EJECT pour éjecter le disque.

Des messages peuvent apparaître à l'affichage pendant l'utilisation du DN-C640.

Leur signification est expliquée ci-dessous.

Message	Signification
No Disc	Aucun disque n'est inséré.
Eject Locked	L'appareil est en train de faire la lecture et le verrouillage d'éjection est activé dans le menu de préselection.

Precautions:

• N'insérez pas le disque de force lorsque l'appareil est hors tension, car cela pourrait provoquer un mauvais fonctionnement ou endommager la platine CD.

Avant de lancer la lecture

1. Appuyez sur l'interrupteur POWER ON/OFF pour mettre l'appareil sous tension.

1. Insérez le disque dont vous souhaitez faire la lecture.
2. Assurez-vous que les réglages du menu de préselection correspondent à l'utilisation désirée. (Voir page 22.)

Lancement de la lecture

1. Appuyez sur la touche PLAY/PAUSE.

Mise sur pause de la lecture à n'importe quel point

La lecture peut être interrompue temporairement puis reprise à partir du même point de la plage.

1. Appuyez sur la touche PLAY/PAUSE pendant la lecture. (La touche clignote quand l'appareil est en mode de PAUSE)

1. Pour poursuivre la lecture, appuyez sur la touche PLAY/PAUSE.

Retour à la position où la lecture a commencé

Réglez le mode CUE sur RECUe dans le menu de préselection et appuyez sur la touche CUE pendant la lecture pour que le capteur revienne à la position où la lecture a commencé et que le mode de pause s'active.

Arrêt de la lecture

1. Appuyez sur la touche STOP/CANCEL.

Avance jusqu'à la plage suivante pendant la lecture

1. Tournez la molette dans le sens des aiguilles d'une montre ou appuyez sur la touche ▶ pendant la lecture.

• Le capteur avancera au début de la plage suivante et la lecture continuera si le mode de démarrage est réglé sur "Play" dans le menu de préselection.
• Le capteur avancera au début de la plage suivante et demeurer en mode CUE si le mode de démarrage est réglé sur "Stop" ou "Cue" dans le menu de préselection.

(Voir la page 22 pour les réglages du mode de démarrage)

Remarque :

• Lorsque le mode de plage spécifiée suivante est réglé sur "Active" dans le menu de préselection, si vous tournez la molette pendant la lecture, l'indication du nombre de plage clignotera sur l'affichage et vous pourrez sélectionner la prochaine plage à dire.

Retour au début de la plage actuelle pendant la lecture

1. Tournez la molette dans le sens contraire des aiguilles d'une montre ou appuyez sur la touche « » pendant la lecture.

• Le capteur reculera au début de la plage actuelle et la lecture continuera si le mode de démarrage est réglé sur "Play" dans le menu de préselection.
• Le capteur reviendra au début de la plage actuelle et demeurera en mode CUE si le mode de démarrage est réglé sur "Stop" ou "Cue" dans le menu de préselection.

Remarque :

• Lorsque le mode de plage spécifiée suivante est réglé sur "Activé" dans le menu de préselection, si vous tournez la molette pendant la lecture, l'indication du nombre de plage clignotera sur l'affichage et vous pourrez sélectionner la prochaine plage à.

Recherche rapide audible

• Cette fonction vous permet de rechercher rapidement un point désiré à l'intérieur d'une plage, dans les deux directions, en avant et en arrière.
• Lorsqu'une touche de recherche SEARCH est enfoncée en mode Pause et lorsque la touche est relâchée, le mode Pause est annulé à ce point avec sortie de son.

Recherche manuelle vers l'avant

1. Appuyez sur la touche SEARCH (▶) pendant la lecture.

• Le mode de lecture est annulé et le point de recherche est produit de manière répétée.
• Le point de lecture avance d'une trame à chaque pression sur la touche de recherche SEARCH ().
• La lecture de la plage est accélérée tant que la touche de recherche SEARCH () est maintenue enfoncée.

Recherche manuelle vers l'arrière

1. Appuyez sur la touche SEARCH (←) pendant la lecture.

• Le mode de lecture est annulé et le point de recherche est produit de manière répétée.
• Le point de lecture recule d'une trame à chaque pression sur la touche de recherche SEARCH (▲).
• La lecture de la plage est accélérée tant que la touche de recherche SEARCH (▲) est maintenue enfoncée.

Saut d'index

Une recherche d'index peut être exécutée pendant la recherche d'une plage dont l'index a été enregistré.

Cette fonction est pratique pour lancer la lecture à partir d'un emplacement spécifique sur une plage longue. Elle ramène la lecture à une position indexée précédente qui correspond au nombre de fois que la touche INDEX - est enfoncée sur l'appareil ou sur la télécommande infrarouge, ou bien à une position indexée suivante qui correspond au nombre de fois que la touche INDEX + est enfoncée sur l'appareil ou sur la télécommande infrarouge.

Si les fonctions de saut d'index sont utilisées pour un CD sur lequel aucun index n'est enregistré, le message "No Index" apparait sur l'afficheur principal et la lecture revient au début de la page en cours de lecture.

Remarque :

• La fonction de saut d'index n'est pas disponible pour les disques enregistrés sans fichier audio. Dans ce cas, la touche d'index permet de parcourir les répertoires.

Saut direct

En mode d'arrêt, sélectionnez directement le numéro de la plage en appuyant sur les touches numériques (0 à 9) de la télécommande.

Pour sélectionner la plage 10 ou les suivantes, utilisez les touches numériques en saisissant d'abord le chiffre des dizaines puis le chiffre des unités.

L'opération exécutée après la sélection de la plage dépend des réglages du mode de démarrage.

Exemple : pour faire la lecture de la plage 12

1. Réglez le mode de démarrage sur "Play".
2. Appuyez sur la touche numérique "1".

1. Dans la seconde qui suit, appuyez sur la touche numérique "2".

Répartition d'une seule plage

1. Dans le menu de préselection, réglez le mode de fin de lecture sur "Stop" (arrêt), "Next" (suivante) ou "Recue" (recul de repérage). (Voir page 22)
2. Appuyez sur la touche REPEAT de la télécommande.

• Le témoin “REPEAT 1” s'allume sur l'affichage et le mode de répétition d'une plage simple est activé.
• Utilisez le sélecteur pour désigner la plage qui doit être lue en répétition.
• Appuyez sur la touche PLAY/PAUSE.

• La lecture démarre.
• Une fois la plage sélectionnée terminée, elle est de nouveau lue du début.
• Le mode de répétition d'une plage simple peut également être activé en appuyant sur la touche REPEAT pendant la lecture. La plage en cours de lecture est en répétition.
• Pour annuler le mode de répétition d'une plage simple, appuyez plusieurs fois sur la touche REPEAT, jusqu'à ce que le témoin "REPEAT 1" s'éteigne.

Répartition de toutes les plages

1. Dans le menu de préselection, réglez le mode de fin de lecture sur "Continuous" (continue). (Voir page 22)
2. Appuyez sur la touche REPEAT de la télécommande.

• Le témoin “REPEAT” s'allume sur l'affichage et le mode de répétition de toutes les plages est activé.

3. Appuyez sur la touche play/pause

• Le disque est lu en boucle.
• Le mode de répétition de toutes les plages peut également être activé en appuyant sur la touche REPEAT pendant la lecture.
• Si la touche REPEAT est pressée pendant une lecture programmée, les plages sont répétées dans l'ordre de la programmation.
• Pour annuler le mode de répétition de toutes les plages, appuyez plusieurs fois sur la touche REPEAT, jusqu'à ce que le témoin "REPEAT" s'éteigne.

Répetition de la lecture d'une section spécifique à l'intérieur d'une plage

1. Pendant la lecture, appuyez sur la touche A-B au point où vous souhaitez lancer la lecture répétée (point A).

• Le témoins "A-" clignote sur l'affichage.
• Appuyez une nouvelle fois sur la touche A-B au point où vous souhaitez finir la lecture repétée (point B).
• Le témoin "A-B")cesse de clignoter (reste allumé) et la section A-B commence à être lue en répétition.
• Si aucun point B n'est spécifique, la fin de la plage en cours de lecture est désignée comme point B.
• Pour annuler la lecture répétée A-B, appuyez une nouvelle fois sur la touche A-B.

Remarque :

• Les points A-B doivent être séparés d'au moins 1 seconde pour que cela fonctionne.

Lecture de plages dans un ordre spécifique (lecture programmée)

Cette fonction vous permet de choisir n'importe quelles plages du disque et de les programmer pour qu'elles soient lues dans l'ordre de votre choix. Vous pouvez programmer jusqu'à 99 plages.

Création d'un programme

1. Appuyez sur la touche PROGRAM de la télécommande.

• Le témoin “PGM” clignote et “P0!” apparait sur l'affichage.
• Appuyez sur la touche « ou » de la télécommande pour sélectionner la première plage du programme.
• Appuyez sur la touche ENTER de la télécommande pour sélectionner la plage.

• Sautez à la plage désirée suivante et appuyez encore une fois sur ENTER.
• Répétez les étapes 2 et 3 pour programmer les plages dans l'ordre désiré.
• Appuyez sur la touche PROGRAM pour quitter le mode de réglage de la programmation.
• Le témoin "PGM" s'allume, et le DN-C640 est prêt pour la lecture du programme.

Modification du programme

1. Appuyez sur la touche RECALL de la télécommande pendant que "PXX" s'affiche...

1. Appuyez sur la touche UP ou DOWN de la télécommande pour sélectionner le numéro du programme que vous désirez modifier.

1. Appuyez sur la touche UP ou DOWN de la télécommande pour sélectionner la plage du nombre de programme.
2. Appuyez sur la touche CANCEL de la télécommande pour supprimer une plage du programme.

1. Appuyez sur la touche ENTER de la télécommande pour ajouter une plage.

• Pourrialider la plage suivante, appuyez encore une fois sur la touche ENTER.
• Répétez les étapes 2 et 3 pour programmer les plages dans l'ordre désiré.
• Appuyez sur la touche PROGRAM pour quitter le mode de modification de programme.

• Le témoin "PGM" s'allume, et le DN-C640 est prêt pour la lecture du programme.

Lecture de la programmation

1. Appuyez sur la touche PLAY/PAUSE

• La lecture du programme commence.

Quitter le mode de programme

1. Appuyez sur la touche PROGRAM.
2. Le témoin "PGM" s'éteint.
3. La programmation est également supprimée lorsque la touche EJECT est enfoncée.

Commande de vitesse

La commande de vitesse permet d'effectuer la lecture audio à vitesse plus (+) ou moins (-) élevée.

1. Activation et désactivation de la commande de vitesse. Appuyez sur la touche PITCH.

• La touche PITCH s'allume en orange pour indiquer que la commande de vitesse est activée.
• La vitesse de lecture augmente ou diminue suivant le réglage de la commande de vitesse indiqué sur l'affichage.
• Appuyez encore une fois sur la touche PITCH pour désactiver la commande de vitesse.
• La lumière de la touche PITCH s'éteint.
• Réglage de la commande de vitesse.

Avec l'appareil en mode SHIFT, tournez la molette dans le sens contraire des aiguilles d'une montre pour réduire la vitesse ou tournez la molette dans le sens des aiguilles d'une montre pour augmenter la vitesse.

Saut vers l'arrière

Le saut vers l'arrière est une fonction qui permet de relire immédiatement la plage en cours de lecture. Si la touche SKIP BACK de l'appareil ou la touche SKIP BACK de la télécommande est pressée pendant la lecture, la lecture recule du nombre de secondes spécifique dans le menu de préselection et la lecture reprend de ce point.

• La valeur par défaut spécifiée en usine pour le temps du saut vers l'arrière est 10 secondes.
• Pour plus de détails sur la façon de régler le temps du saut vers l'arrière (voir page 23).

Contrôle de fin de page

Le contrôle de fin de lecture est une fonction qui permet de lire les dernières secondes de la plage en cours de lecture. Si le mode de fin de lecture est réglé sur "Continuous" dans le menu de préselection, le DN-C640 lit la première plage du disque actuel. Pour utiliser cette fonction, avec l'appareil en mode SHIFT, appuyez sur la touche A-B/END MON de l'appareil ou de la télécommande en mode CUE, et l'appareil lancera la lecture, avant la fin de la plage actuelle, à partir de la position spécifique dans le menu de préselection.

• La valeur par défaut spécifiée en usine pour le temps de fin de lecture est 10 secondes.
• Pour plus de détails sur la façon de régler le temps de fin de lecture, voir page 23.

Lecture de fichiers AUDIO

Outre les disques CD-DA standard, le DC-C640 peut lire les fichiers audio de différents types de disques de données. Pour la liste des fichiers compressés et non compressés compatibles, voir la section suivante : Spécifications de format de fichier audio.

Disques de données pris en charge

Disque compact enregistrable (CD-R)	COMPACT DISC Recordable
Disque compact réenregistrable (CD-RW)	COMPACT DISC ReWritable
Disque numérique polyvalent enregistrable (DVD-R)	DVD R
Disque numérique polyvalent réenregistrable (DVD-RW)	DVD RW
DVD plus R (DVD+R)	RW DVD+R
DVD plus RW (DVD+RW)	RW DVD+ReWritable

Remarque :

• Le DN-C640 prend en charge les systèmes de fichiers suivants pour les disques de données : ISO9660 Niveau 1 et Niveau 2, Joliet, UDF versions 1.50 et 2.00.
• Le DN-C640 ne peut pas lire les disques CD-R non finalisés.
• Le DN-C640 ne peut dire que la première session des disques multisession.
• Pour que leur lecture soit possible, les disques de données doivent remplir les conditions suivantes.
• Nombre maximum de répertoires : 254
• Nombre maximum de fichiers : 999

S'il y a plus de 1000 fichiers, seuls les 999 premiers fichiers seront lus.

• Arborescences des dossiers : 8 arborescences, racine comprise
• Le DN-C640 ne prend pas en charge les yeux de caractères à deux octets.

Spécifications de format de fichier audio

Le DN-C640 prend en charge les formats audio PCM, MP3, MP2 et WMA.

	Extension de fichier	Système	Taux d'échantillonnage	Débit binaire	Résolution
PCM	wav	PCM linéaire 16 bits	48 kHz, 44,1 kHz, 32 kHz	-	16 bits
		PCM linéaire 24 bits	48 kHz, 44,1 kHz, 32 kHz	-	24 bits
MP2	mpg	ISO/IEC11172-3 MPEG1- L2	48 kHz, 44,1 kHz, 32 kHz	64 kbps à 384 kbps	16 bits
		ISO/IEC13818-3 MPEG2- L2	24 kHz, 22,05 kHz, 16 kHz	32 kbps à 128 kbps	16 bits
MP3	mp3	ISO/IEC11172-3 MPEG1- L3	48 kHz, 44,1 kHz, 32 kHz	32 kbps à 320 kbps	16 bits
		ISO/IEC13818-3 MPEG2- L3	24 kHz, 22,05 kHz, 16 kHz	8 kbps à 160 kbps	16 bits
WMA	.wma	Windows Media Audio	48 kHz, 44,1 kHz	64 kbps à 192 kbps	16 bits
			32 kHz	32 kbps à 48 kbps	16 bits

Fonctions non prises en charge lors de lecture de fichier audio

Les fonctions suivantes ne sont pas prises en charge lorsque le DN-C640 lit des disques enregistrés avec ces types de fichiers audio.

• La fonction de saut d'index n'est pas disponible.
• Avec un fichier audio à taux d'échantillonnage réduit de moins, la lecture MPEG1-L2 (24 kHz, 22,05 kHz, 16 kHz) et MPEG2-L3 (24 kHz, 22,05 kHz, 16 kHz) est possible; le signal émis vers les sorties numériques n'est pas disponible si FS numérique est réglé sur le mode "Auto" dans le menu de préselection.

Les fichiers audio sont traités et lus en tant que "plages

Un répertoire (aussi appelé "dossier") est un niveau hiérarchique sur un disque ou un lecteur réseau.

Après avoir chargé un disque de données et y avoir cherché les fichiers audio, le DN-C640 attribue un numéro de plage à chaque fichier audio.

Seuls les fichiers du réseau sélectionné feront l'objet de vos opérations, et les fonctions telles que la lecture programmée et la lecture répétée s'appliqueront toutes à l'intérieur du même réseau.

Par exemple, dans l'illustration ci-dessous, chaque fichier audio reçoit d'abord un numéro de plage. Le répertoire AAA, le répertoire BBB et le répertoire DDD contiennent des fichiers audio pouvant être sélectionnés pour les opérations, mais le répertoire CCC est exclu des opérations.

Si le répertoire AAA est sélectionné, les opérations sur CD telles que la lecture programmée s'appliquent uniquement aux fichiers audio du répertoire AAA; autrement dit, aaa001.mp3/plage# 003 et bbb001.mp3/plage# 004 sont disponibles pour les opérations.

Informations affichées

Lorsqu'un disque de données est inséré dans le DN-C640, divers types d'informations s'affichent dans la section alphanumérique à 13 chiffres de l'afficheur.

En mode de lecture, de pause, de recherche, de contrôle de fin de plage ou de repérage, les informations suivantes s'affichent dans l'ordre sur pression de la touche DISPLAY/ LOCK.

-Tempsécoulé

• Temps restant

• Nom du fichier

• Informations du fichier

: fréquence d'échantillonnage, débit binaire ou résolution, et format de fichier (PCM, MP2, MP3, WMA)

• Date d'enregistrement

: année, mois et jour.[MMMDDYYYY]

• Temps d'enregistrement

heures, minutes et secondes.

[HH: mm: SS]

• Canal

Informations de texte

Lorsqu'un disque de données avec fichiers MP3 est inséré dans le DN-C640, outre les informations ci-dessus, divers types d'informations de texte s'affichent dans la section alphanumérique à 13 chiffres de l'afficheur. Ces informations sont enregistrées dans un fichier MP3 sous forme de balise ID3.

En mode de lecture, de pause, de recherche, de contrôle de fin de plage ou de repérage, les informations suivantes s'affichent dans l'ordre sur pression de la touche PITCH/TEXT.

• Informations ci-dessus

• Titre

• Artiste

-Album

Remarque :

• Seules les informations ID3 standard correctement enregistrées dans le fichier seront affichées.

Lecture des fichiers audio d'un disque

1. Insérez un disque qui contient des fichiers audio.

• L'affichage "Loading" apparait. Une fois que le contenu du disque est lu, le nombre total de plages s'affiche.
• Tournez la molette pour sélectionner le fichier que vous souhaitez écouter.
• Le nom du fichier et le numéro de la plage défilent sur l'affichage.
• Appuyez sur la touche PLAY/PAUSE.

1. Dans le mode Shift, appuyez sur la touche INDEX/DIR +/- pour sélectionner un dossier.
2. L'affichage indique les noms de tous les dossiers contenant des sous-dossiers.
3. Appuyez sur la touche PLAY/PAUSE.
4. La lecture commence par le premier fichier du dossier sélectionné.

Lecture évoluée des fichiers de musique

Les fonctions suivantes de "Lecture évoluée des CD" sont possibles avec les fichiers audio d'un disque de la même façon qu'avec les disques CD-DA standard.

Voir pages 14 à 16 pour plus de détails sur les opérations.

■ Repétition d’une plage simple ■ Repétition de toutes les plages ■ Repétition A-B Lecture programme Commande de vitesse Retour en arrêt Contrôle de fin de plage

Utilisation du panneau avant

1. Avec l'appareil en mode d'arrêt, appuyez sur la touche MENU/STORE.

Le dernier élément préselectionné actif apparait sur l'affichage.

1. Tournez la molette pour sélectionner l'objet préselectionné que vous souhaitez modifier.
2. Appuyez sur la molette pour valider votre sélection.

Les données de réglage de préselection apparaissent sur l'affichage. Vous pouvez alors modifier l'élément présélectionné.

Pour plus de détails sur les éléments présélectionnés respectifs, voir page 21.

1. Tournez la molette pour ajuster les paramètres de cet élément.

Appuyez sur la molette pour valider votre réglage/action.

Répétez les étapes 2 à 4 si nécessaire.

1. Appuyez sur la touche MENU/STORE pour sauvegarder les changements ou sur la touche STOP/CANCEL pour annuler tous les changements et revenir en mode d'arrêt.

Utilisation de la télécommande

1. Avec l'appareil en mode d'arrêt, appuyez sur la touche MENU/STORE.

Le dernier élément préselectionné actif apparait sur l'affichage.

1. Appuyez sur la touche ou pour sélectionner l'élément présélectionné que vous souhaitez modifier.
2. Appuyez sur la touche ENTER pour valider votre sélection.

Les données de réglage de préselection apparaissent sur l'affichage. Vous pouvez alors modifier l'élément préseLECTIONné.

Pour plus de détails sur les éléments préselectionnés respectifs, voir page 21.

1. Appuyez sur la touche ou pour ajuster les paramètres de cet élément.

Appuyez sur la touche ENTER pour valider votre réglage/ action.

Répétez les étapes 2 à 4 si nécessaire.

1. Appuyez sur la touche MENU/STORE pour sauvegarder les changements ou sur la touche STOP pour annuler tous les changements et revenir en mode d'arrêt.

Tableau des éléments présélectionnés et des réglages par défaut

N°(Ordre)	Affichage(Élement préseLECTIONné)	Plage de selection	Valeur par défaut	Référence
1.	Finish Mode	Arrêt /Suvant /Repérage /Continu	Continu	Page 22
2.	Power On	Lecture /Arrêt	Arrêt	Page 22
3.	Start Mode	Lecture /Arrêt /Repérage	Repérage	Page 22
4.	Cue Mode	Recul de repérage /Suvant	Recul de repérage	Page 22
5.	Auto Cue	Déactivé /-48 dB /-42 dB /-36 dB	Déactivé	Page 22
6.	Fade In	Déactivé /0,5 sec. à 10,0 sec. (par paliers de 0,5 seconde)	Déactivé	Page 23
7.	Fade Out	Déactivé /0,5 sec. à 10,0 sec. (par paliers de 0,5 seconde)	Déactivé	Page 23
8.	Skip Back	1,0 à 30,0 sec. (par paliers de 0,5 seconde)	10,0	Page 23
9.	End Monitor	5 /10 /15 /20 /25 /30 /35 sec.	10	Page 23
10.	EndOfMessage	Déactivé /0 /5 /10 /15 /20 /30 /60 sec.	10	Page 23
11.	NextTrReserve	Activé /Déactivé	Activé	Page 23
12.	Fader Start	Lecture /Pause de lecture	Lecture - Pause	Page 24
13.	Index Tally	Index 2 /Index 3	Index 2	Page 24
14.	Mono	Activé /Déactivé	Déactivé	Page 24
15.	Play List	Activé /Déactivé	Déactivé	Page 24
16.	Auto Sleep	Déactivé /30 sec. /10 min /20 min /30 min	30 min	Page 25
17.	Eject lock	Activé /Déactivé	Activé	Page 25
18.	Digital Out	Diffusion /Client	Diffusion	Page 25
19.	Digital FS	Auto /32 kHz /44,1 kHz /48 kHz	Auto	Page 25
20.	Time Zone	Décalage -12 h à +14 h	Décalage 0 h	Page 25
21.	Machine Name	(Jusqu'à 12 caractères alphanumericiques avec 0 à 9, A à Z et a à z)	DNC640A00000	Page 34
22.	IP Address	Auto/ 000 000 000 000 – 255 255 255 255	Auto	Page 34
23.	Subnet Mask	000 000 000 000 – 255 255 255 255	(255 255 255 000)	Page 34
24.	Gateway	Déactivé/ 000 000 000 000 – 255 255 255 255	(Désactiver)	Page 34
25.	DNS Server	Déactivé/ 000 000 000 000 – 255 255 255 255	(Désactiver)	Page 34
26.	Password	Aucun ou jusqu'à 12 caractères alphanumericiques avec 0 à 9, A à Z et a à z	Aucun	Page 34
27.	Default	-	-	Page 25

Remarque :

• Si l'adresse IP est réglée sur "Auto", le masque de sous-réseau, la passerelle et le serveur DNS ne s'affichent pas dans le menu de prérélection.

1. Mode de fin de lecture (finish mode)

Cette fonction vous permet de décider ce que fera le DN-C640 après la lecture d'une plage ou d'un fichier.

Valeur régée	Description
Arrêt	L'appareil revient en mode d'arrêt après la lecture de la plage.
Suivant	L'appareil avance à la plage suivante et attend en mode de repérage
Recul de repérage	L'appareil revient au début de la plage actuelle et attend en mode de repérage
Continu (valeur par défaut)	L'appareil affiche la plage suivante après avoir terminé la plage précédente

2. Lecture sur mise sous tension (power on)

Cette fonction vous permet de décider de l'état de l'appareil après la lecture de la table des matières (TOC) ou l'identification de la structure des répertoires (DIR).

Valeur régée	Description
Lecture	L'appareil lance la lecture après la procédure d'amorçage
Arrêt (valeur par défaut)	L'appareil demeure en mode d'arrêt après la procédure d'amorçage

3. Mode de démarrage (start mode)

Cette fonction vous permet de décider ce que le DN-C640 fera après la sélection d'une plage par recherche de plage.

Valeur réglée	Traitement
	Insertion d'un nouveau disque	Permutation entre les plages ou les points d'indexation
Lecture	L'appareil lance la lecture à la première place du disque	L'appareil lance la lecture de la plage, de l'index ou du fichier désiré(e)
Repérage (valeur par défaut)	L'appareil repère la première place du disque	L'appareil repère la plage, l'index ou le fichier sélectionné(e)
Arrêt	L'appareil demeure en mode d'accêt	L'appareil repère la plage, l'index ou le fichier sélectionné(e)

4. Mode de réparation (cue mode)

Cette fonction vous permet de décider ce que le DN-C640 fera lors de la pression sur la touche CUE.

Valeur réglée	Traitement
Recul de repréage (valeur par défaut)	L'appareil revient à la précédente position de démarriage repérée sur le fichier en cours de lecture.
Suivant	L'appareil repère la plage suivante

5. Mode de repérage automatique (auto cue)

Cette fonction vous permet de déterminer le niveau de musique que la fonction de repérage automatique du DN-C640 détectera.

Valeur régée	Traitement
	Repération automatique	Le niveau de détction est inférieur à
Désactivé (valeur par défaut)	Désactivé	—
-48 dB	Activé	-48 dB
-42 dB	Activé	-42 dB
-36 dB	Activé	-36 dB

Remarque :

• Si aucun signal audio n'est détecté à l'intérieur du début maximal (20 secondes), le DN-C640 repérera probablement le début de l'index 01.

6. Temps du fader au début de la plage (fade in)

Cette fonction vous permet d'ajuster la durée pour la fonction de fader au début de la plage pour le DN-C640.

Valeur régée	Traitement
	Fader en début de plage	Temps de fader en début de plage
Désactivé (valeur par défaut)	Désactivé	—
0,5 sec. à 10,0 sec. (par paliers de 0,5 seconde)	Activé	0,5 seconde à 10,0 secondes

7. Temps du fader à la fin de la plage (fade out)

Cette fonction vous permet d'ajuster la durée pour la fonction de fader à la fin de la plage pour le DN-C640.

Valeur régée	Traitement
	Fader à la fin de la plage	Temps de fader à la fin de plage
Désactivé (valeur par défaut)	Désactivé	—
0,5 sec. à 10,0 sec. (par paliers de 0,5 seconde)	Activé	0,5 seconde à 10,0 secondes

8. Temps de saut vers l'arrière (skip back)

Cette fonction vous permet de régler la quantité de temps que le DN-C640 relira automatiquement lors de la pression sur la touche SKIP BACK de l'appareil ou de la télécommande infrarouge.

Valeur régée	Traitement
	Temps de saut vers l'arrière
1,0 sec. à 30,0 sec. (la valeur par défaut est 10,0 sec.) (par paliers de 0,5 seconde)	1,0 seconde à 30,0 secondes

9. Temps de contrôle de fin de plage (end monitor)

Cette fonction vous permet de régler la quantité de temps à la fin de plage que le DN-C640 lira lors de la pression sur la touche END MON de l'appareil ou de la télécommande infrarouge en mode de veille.

En mode de lecture MP3, la durée du contrôle risque de ne pas être correcte.

Valeur régée	Traitement
	Temps de contrôle de fin de plage
5 sec. à 35 sec. (la valeur par défaut est 10 sec.) (par paliers de 5 secondes)	5 secondes à 35 secondes

10. Temps de fin de message (endofmessage)

Cette fonction vous permet de régler la quantité de temps, à la fin de la plage, où la fin de message s'affichera. Lorsqu'il reste moins de temps que la quantité sélectionnée par l'utilisateur à la fin de la plage en cours de lecture, l'affichage du temps se met à clignoter jusqu'à la fin de la plage.

Valeur régée	Traitement
	Fin de message	Temps de fin de message
Désactivé	Déscientisé	—
0/5/10/15/20/30/60 sec.(La valeur par défaut est 10 sec.)	Activé	0/5/10/15/20/30/60 secondes

11. Spécifie suivant (spécifie suivant)

Cette fonction vous permet de décider ce que le DN-C640 fera à la fin d'une plage.

Le réglage du mode de fin de lecture est "Arrêt"
Valeur réglée	Traitement à la fin de la plage
Activé (valeur par défaut)	(Plage suivante spécifique): Repère la position de démarriage de lecture sur l'index 01 de la plage spécifique (Plage suivante non spécifique): Arrêt
Désactivé	Arrêt
Le réglage du mode de fin de lecture est "Suivant"
Valeur réglée	Traitement à la fin de la plage
Activé (valeur par défaut)	(Plage suivante spécifique): Repère la position de démarriage de lecture sur l'index 01 de la plage spécifique (Plage suivante non spécifique): Repère le début de l'index 01 de la plage suivante
Désactivé	Repère le début de l'index 01 de la plage suivante

Le réglage du mode de fin de lecture est "Recul de repérage"
Valeur réglée	Traitement à la fin de la plage
Activé (valeur par défaut)	(Plage suivante spécifique): Repère le début de l'index 01 de la plage spécifique (Plage suivante non spécifique): Repère la position de démarrage de la lecture
Désactivé	Repère la position de démarrage de la lecture

Le réglage du mode de fin de lecture est "Continu"
Valeur réglée	Traitement à la fin de la plage
Activé (valeur par défaut)	(Plage suivante spécifique): Lance la lecture à l'index 01 de la plage spécifique. Si la plage spécifique est la plage qui suit la plage actuelle, la lecture sera lancée à l'index 00. (Plage suivante non spécifique): Lance la lecture à l'index 00. Si la plage actuelle est la dernière plage du disque, la lecture s'arrête.
Désactivé	Lance la lecture à l'index 00. Si la plage actuelle est la dernière plage du disque, la lecture s'arrête.

12. Mode de fader au démarrage (fader start)

Cette fonction vous permet de décider comment le DN-C640 se comportera lorsque les broches de fader au démarrage sont court-circuitées.

Valeur régée	Traitement
Lecture	L'appareil lance la lecture lorsque les broches du fader télécommandé (9-11) sont court-circuitées et continue la lecture lorsque les broches s'ouvrent.
Lecture - Pause (valeur par défaut)	L'appareil lance la lecture lorsque les broches du fader télécommandé (9-11) sont court-circuitées et fait une pause de lecture lorsque les broches s'ouvrent.

Cette fonction vous permet de sélectionner le traitement de la broche de contrôle INDEX (17) de la borne de commande parallèle.

Valeur régée	Traitement
Index 2 (valeur par défaut)	Émet le signal de contrôle d'index 2 vers la broche de contrôle INDEX (17).
Index 3	Émet le signal de contrôle d'index 3 vers la broche de contrôle INDEX (17).

14. Mode mono (Mono)

Cette option vous permet de forcer la lecture d'un signal audio stéréo en l'envoyant en mono vers les bornes G et D.

Valeur régée	Traitement
Désactivé (valeur par défaut)	Émet les signaux originaux G et D par les bornes de sortie.
Activé	Émet les signaux G et D stéréo mixtes par les bornes de sortie.

15. Mode de lecture de liste de lecture (playlist)

Vouloir activer ou désactiver la capacité de dire une liste de lecture créée dans la télécommande (voir page 32)

Valeur régée	Traitement
Désactivé (valeur par défaut)	La liste de lecture est ignorée et la lecture normale est possible
Activé	L'appareil lit les fichiers désignés dans la liste de lecture

16. Mode de veille automatique (auto sleep)

Vous pouvez sélectionner le comportement que les servo fonctions désactiveront automatiquement si aucune opération n'est exécutée pendant le temps spécifique en mode d’arrêt, de pause ou de réparation.

En mode de veille, une pression de la touche PLAY/PAUSE relance la lecture à partir du début de la plage à laquelle le mode de veille a été activé. Si la touche CUE est pressée, la lecture est mise en attente au début de la plage à laquelle le mode de veille a été activé.

Valeur réalisée	Traitement
Désactivé	L'appareil n'entre jamais en mode de veille
30 sec.
10 min	L'appareil entre en mode de veille si aucune servo fonction ne s'activependant une période plus longue que celle désignée par l'utilisateur.
20 min
30 min (valeur par défaut)

17. Mode de verrouillage d'éjection (eject lock)

Cette fonction vous permet d'interdire l'éjection d'un disque pendant la lecture.

Valeur réglée	Traitement
Activé (valeur par défaut)	L'appareil ne permettra à personne d'éjecter un disque en mode de lecture
Désactivé	L'appareil permettra l'éjection d'un disque en cours de lecture

18. Format de sortie numérique (digital out)

Veuillez désigner le format de sortie numérique envoyé aux bornes de sortie numérique symétrique et asymétrique.

Valeur réalisée	Traitement
Diffusion (valeur par défaut)	L'appareil émet un signal audio numérique de format AES/EBU vers la borne DIGITAL OUTPUT symétrique et vers la borne DIGITAL OUTPUT asymétrique
Client	L'appareil émet un signal audio numérique de format S/PDIF vers la borne DIGITAL OUTPUT symétrique et vers la borne DIGITAL OUTPUT asymétrique

19. FS numérique (digital FS)

Cette fonction vous permet de régler la fréquence d'échantillonnage du signal audio numérique envoyé vers les sorties audio numériques (DIGITAL AUDIO).

Valeur régée	Le signal audio numérique est émis sous FS
	FS du signal audio source
	16 kHz	22,05 kHz	24 kHz	32 kHz	44,1 kHz	48 kHz
Auto (valeur par défaut)	-	-	-	32 kHz	44,1 kHz	48 kHz
32 kHz	32 kHz	32 kHz	32 kHz	32 kHz	32 kHz	32 kHz
44,1 kHz	44,1 kHz	44,1 kHz	44,1 kHz	44,1 kHz	44,1 kHz	44,1 kHz
48 kHz	48 kHz	48 kHz	48 kHz	48 kHz	48 kHz	48 kHz

20. Fuseau horaire (time zone)

Cette fonction vous permet de sélectionner le fuseau horaire. Ce réglage est nécessaire pour afficher l'heure correctement.

La valeur de Fuseau horaire doit correspondre à la différence entre le temps universel coordonné (temps moyen de Greenwich) et l'heure locale.

Remarque :

• Éteignez puis rallumez l'appareil pour appliquer les nouveaux réglages.

Les éléments 21 à 26 font référence aux opérations réseau de l'appareil. Voir page 34.

1. Nom de machine (Machine Name)
2. Réglage d'adresse IP (IP Address)
3. Réglage de masque de sous-réseau (Subnet Mask)
4. Réglage de passerelle par défaut (Gateway)
5. Réglage de serveur DNS (DNS Server)
6. Réglage de mot de passe d'accès au réseau (Password)
7. Valeur par défaut (Default)

Le réglage de cette fonction vous permet de rétablir les valeurs par défaut pour tous les éléments sélectionnés de l'appareil.

Menud'utilitaires

Lorsque vous utilisez le panneau avant pour effectuer les commandes, appuyez sur la touche SHIFT en mode d’arrêt pour entrer en mode SHIFT (la touche SHIFT s’allume en couleur amber). Appuyez ensuite sur la touche MENU/STORE/UTILITY pour accéder aux fonctions du menu d’utilitaires (UTILITY MENU) qui figurent dans le tableau ci-dessous.

Lorsque you utilisez la telecommande pour effectuer les commandes, appuyez sur la touche UTILITY pour acceder aux fonctions du menu d'utilaires (UTILITY MENU) qui figurent dans le tableau ci-dessous.

Tableau des fonctions du menu d'utilitaires

N°(Ordre)	Affichage(Élementpréselectionné)	Description	Référence
1.	Télécharger le disque	Cette fonction sert à copier toutes les plages ou tous les fichiers du disque inséré sur le dossier réseau partagé dans la commande à distance. Toutes les plages du disque sont copiées dans un nouveau dossier créé dans le dossier partagé. Si le disque de la machine a une structure de dossiers hierarchisée, cette structure est aussi copiée sur le lecteur partagé.	Page 26
2.	Télécharger une plage	Cette fonction vous permet de copier une plage séLECTIONnée, du disque inséré au dossier partagé. La plage est copiée dans un nouveau dossier à l'intérieur du dossier partagé.	Page 26
3.	Version F/W	Affiche la version FW des appareils	Page 27
4.	Version de lecteur	Affiche la version du lecteur CD des appareils	Page 27
5.	Adresse IP	Affiche l'adresse IP des appareils	Page 27

Utilisation du panneau avant

1. Dans le mode d'arrêt ou Shift, appuyez sur la touche MENU/STORE/UTILITY.

1. Tournez la molette jusqu'à ce que "Upload Disc" apparaisse sur l'affichage.

1. Appuyez sur la molette. L'affichage devient "Upload Disk OK?" et "OK?" clignote.
2. Appuyez sur la molette. "Executing" s'affiche jusqu'à la fin du téléchargement du disque. Ce message est ensuite remplacé par "Completed".
3. Appuyez sur la touche STOP/CANCEL pour annuler.

Utilisation de la télécommande

1. Dans les modes d'arrêt et Shift, appuyez sur la touche UTILITY.
2. Appuyez sur la touche ou jusqu'à ce que "Upload Disc" apparaisse sur l'affichage.
3. Appuyez sur la touche ENTER. L'affichage devient "Upload Disk OK?" et "OK?" clignote.
4. Appuyez sur la touche ENTER. "Executing" s'affiche jusqu'à la fin du téléchargement du disque. Ce message est ensuite remplacé par "Completed".

Appuyez sur la touche STOP pour annuler.

Utilisation du panneau avant

1. Dans le mode d'arrêt ou de lecture-pause, appuyez sur la touche SHIFT pour allumer la touche Shift. Appuyez ensuite sur la touche MENU/STORE/UTILITY.
2. Tournez la molette jusqu'à ce que "Upload Track" apparaisse sur l'affichage.

1. Appuyez sur la molette. L'affichage est remplacé par le numéro de la plage qui clignote.
2. Tournez la molette jusqu'à ce que le numéro de la plage que vous désirez télécharger clignote.
3. Appuyez sur la molette. "Executing" s'affiche jusqu'à la fin du téléchargement de la plage. Ce message est ensuite remplacé par "Completed".
4. L'affichage retourne à l'étape 4 pour vous permettre de télécharger une autre plage.
5. Appuyez sur la touche STOP/CANCEL pour annuler.

Utilisation de la télécommande

1. Dans le mode d'arrêt ou de pause de lecture, appuyez sur la touche UTILITY.
2. Appuyez sur la touche ou jusqu'à ce que "Upload Track" apparaisse sur l'affichage.
3. Appuyez sur la touche ENTER. L'affichage est remplacé par le numéro de la plage qui clignote.
4. Appuyez sur la touche ou jusqu'à ce que le numéro de la plage que vous désirez télécharger clignote.
5. Appuyez sur la touche ENTER. "Executing" s'affiche jusqu'à la fin du téléchargement de la plage. Ce message est ensuite remplacé par "Completed". L'affichage retourne à l'étape 4 pour vous permettre de télécharger une autre plage.
6. Appuyez sur la touche STOP pour annuler.

Utilisation du panneau avant

1. Dans le mode d'arrêt ou Shift, appuyez sur la touche MENU/STORE/UTILITY.
2. Tournez la molette jusqu'à ce que "FW version" apparaisse sur l'affichage.

1. Appuyez sur la molette. L'affichage change pour indiquer la version du micrologiciel.
2. Appuyez sur la touche STOP/CANCEL pour annuler.

Utilisation de la télécommande

1. Dans le mode d'arrêt, appuyez sur la touche UTILITY.
2. Appuyez sur la touche ou jusqu'à ce que "F/W version" apparaisse sur l'affichage.
3. Appuyez sur la touche ENTER. L'affichage change pour indiquer la version du micrologiciel.
4. Appuyez sur la touche STOP pour annuler.

Utilisation du panneau avant

1. Dans le mode d'arrêt ou Shift, appuyez sur la touche MENU/STORE/UTILITY.
2. Tournez la molette jusqu'à ce que "Drive Version" apparaisse sur l'affichage.

1. Appuyez sur la molette. L'affichage change pour indiquer la Drive Version.
2. Appuyez sur la touche STOP/CANCEL pour annuler.

Utilisation de la télécommande

1. Dans le mode d'arrêt, appuyez sur la touche UTILITY.
2. Appuyez sur la touche ou jusqu'à ce que "Drive Version" apparaisse sur l'affichage.
3. Appuyez sur la touche ENTER. L'affichage change pour indiquer la Drive Version.
4. Appuyez sur la touche STOP pour annuler.

Utilisation du panneau avant

1. Dans le mode d'arrêt ou Shift, appuyez sur la touche MENU/UTILITY.
2. Tournez la molette jusqu'à ce que "IP Address" apparaisse sur l'affichage.

1. Appuyez sur la molette. L'affichage change pour indiquer l'adresse IP.
2. Appuyez sur la touche STOP/CANCEL pour annuler.

Utilisation de la télécommande

1. Dans le mode d'arrêt, appuyez sur la touche UTILITY.
2. Appuyez sur la touche ou jusqu'à ce que "IP Address" apparaisse sur l'affichage.
3. Appuyez sur la touche ENTER. L'affichage change pour indiquer l'adresse IP.
4. Appuyez sur la touche STOP pour annuler.

Fonctionnalités et utilisation du réseau

Les fonctionnalités réseau du Denon Professional DN-C640 vous permettent de faire la lecture des fichiers audio compatibles d'une ressource réseau partagée ou d'un lecteur, tout en vous fournissant une interface utilisateur Web simple pour commander le DN-C640 depuis votre réseau.

Le DN-C640 est équipé des fonctions suivantes.

1. Lecture des fichiers audio du lecteur réseau

Le DN-C640 peut lire les fichiers audio sauvegardes dans le dossier partagé d'un ordinateur en réseau.

1. Téléchargement de fichiers audio

Le DN-C640 peut faire la copie de fichier(s) ou du disque entier sur le dossier partagé. Voir Menu d'utilitaires - page 27.

1. Commande à distance

L'interface graphique utilisateur intégrée du DN-C640 permet à n'importe quel ordinateur équipée pour Internet d'effectuer le contrôle intégral des fonctions du DN-C640. Toutes les fonctions du panneau avant et du menu de présélection peuvent être contrôlées par la commande à distance de l'appareil. De plus, il est possible de créer et de télécharger (de ou vers l'appareil) des listes de lecture de style. m3u à partir de la commande à distance. Voir Commande à distance - page 30.

Comment connecter le DN-C640 au réseau

Connectez le DN-C640 au réseau à l'aide de la borne Ethernet RJ-45 (LAN) à l'arrière de l'appareil.

Vous pouvez connecter le DN-C640 de l'une ou l'autre des façons suivantes.

• Via un réseau d'entreprise
• Via un réseau domestique à l'aide d'un routeur ou d'un concentrateur de ports
• Directement à un ordinateur à l'aide d'un câble Ethernet croisé.

Le DN-C640 prend en charge l'acquisition automatique des adresses IP depuis un serveur DHCP.

En général, il est possible de connecter le DN-C640 à un réseau d'entreprise ou un réseau domestique en trois étapes simples :

1. Avant de connecter le DN-C640, paramétrez le réglage de préselection de "IP Address" sur Auto (valeur par défaut).

Cela signifie que le DN-C640 tentera d'obtenir les paramètres réseau depuis le serveur DHCP sur le réseau.

1. Connectez le DN-C640 au réseau à l'aide de la borne Ethernet RJ-45 à l'arrière de l'appareil.

Si vous n'êtes pas connecté à un réseau, utilisez un câble Ethernet croisé pour connecter l'appareil directement à votre ordinateur.

1. Mettez l'appareil sous tension.

Le DN-C640 configure automatiquement ses paramètres réseau et les communications au réseau ou à l'ordinateur sans que vous n'ayez à faire quoi que ce soit d'autre.

Remarque :

• Si vous paramétrez le réglage de préselection de "IP Address" sur Auto, utilisez le menu d'utilitaires pour trouver l'adresse IP qui est automatiquement attribuée au DN-C640 par le serveur DHCP.
• Si le DN-C640 n'arrive pas à tracer le serveur DHCP lors de la mise sous tension du DN-C640, l'initialisation peut mettre un certain temps à s'effectuer.
• Si vous assignez le paramètre réseau manuellement, vous devez paramétrer les réglages de préselection suivants sur le DN-C640.
• Adresse IP
• Masque de sous-réseau
• Passerelle

Réglez "DNS Server" si nécessaire.

REMARQUE

Si vous n'êtes pas familier avec l'environnement réseau auquel vous désirez connecter le DN-C640, informez-vous auprès de l'administrateur du réseau ou d'un technicien en technologies de l'information.

Configuration d'un dossier partagé sur un serveur ou sur un serveur réseau

Le DN-C640 peut diffuser les fichiers audio d'un dossier partagé se trouvant sur un serveur ou un serveur réseau.

1. Créez un dossier partagé sur un serveur.
2. Installez la commande à distance sur un ordinateur réseau. Voir page 30.
3. Cliquez sur l'onglet Network Settings.
4. Saisissez le nom de partage, le nom du compte à utiliser et le mot de passe dans les zones de texte de Network Shared Drive.
5. Cliquez sur la touche SAVE and RESTART
6. Le DN-C640 redémarrera.

Pour plus de détails sur la commande à distance, voir page 30.

Commande à distance

L'application "Web Remote" (Commande à distance) vous permet de contrôler et configurer votre appareil à partir de votre ordinateur. Le DN-C640 prend en charge les applications logicielles de navigation Web.

Pour vous connecter à la commande à distance du DN-C640, démarrez votre navigateur Web et spécifiez l'adresse IP du DN-C640, par exemple "http://192.168.0.1/" pour ouvrir l'écran de commande à distance.

Écran du mot de passe

Ouvrez l'écran de commande à distance puis saisissez le mot de passe dans la fenêtre du mot de passe pour accéder à la commande à distance. La fenêtre du mot de passe apparaît uniquement si un mot de passe a été défini dans le menu de préselection. Si aucun mot de passe n'a été défini dans le menu de préselection, l'écran de mot de passe est ignoré par le navigateur Web et ce dernier se connecte directement à la fenêtre de commande.

1. Saisissez le mot de passe dans la zone de texte PASSWORD.
2. Cliquez sur la touche GO

Écran de commande

L'écran de commande à distance contient quatre onglets : Contrôle, Programme, Paramètres généraux et Paramètres réseau. La fenêtre Contrôle contient les commandes du DN-C640.

Onglet control :

Cet écran vous permet de commander le DN-C640 de la même façon qu’avez le panneau avant; il affiche les informations de plage ou de fichier audio du disque / lecteur réseau partagé, et l'état du DN-C640.

L'écran Program(programme) vous permet de créer ou télécharger (de ou vers l'appareil) des listes de lecture de type. m3u.

L'écran General Setting (réglage général) vous permet de modifier plusieurs des réglages du menu de préselection.

L'écran Network Setting (réglage réseau) vous permet de modifier les réglages réseau du menu de préselection. Vous pouvez aussi y désigner le dossier réseau partagé auquel le DN-C640 se connecte en mode réseau.

Le numéro de plage, le nom de fichier et le temps de la plage s'affichent dans cette zone. Dans le cas d'un disque CD-DA "track" + [Número de plage] s'affiche en tant que nom de fichier à moins que le disque ne contienne du texte CD, auquel cas le nom de fichier apparaît à la place de "track" + [Número de plage].

③ Indicateur d'état :

L'état du DN-C640 et le niveau du volume du lecteur s'affichent dans cette zone.

Si la machine est en mode :

stop:	STOP	VOL +6dB
play:	PLAY 003 00 : 00 : 00	VOL 0dB
pause:	PAUSE 001 00 : 00 : 01	VOL -4dB
cue:	CUE 001 00 : 00 : 00	VOL -10dB
end monitor:	E.MON 010 00 : 00 : 01	VOL -20dB
search:	SEARCH 001 00 : 00 : 00	VOL -30dB
no disc:	NO DISC	VOL -40dB
sleep:	SLEEP	VOL -59dB
the other case:	OTHERS	VOL Mute

4 Icône de commande :

Ces touches vous permettent d'utiliser le DN-C640 de la même façon que lorsque vous appuyez sur les touches du panneau avant ou de la télécommande infrarouge.

5 Commutateur KEY LOCK et commutateur SOURCE :

Commutateur KEY LOCK : Verrouille les touches du panneau avant

Commutateur SOURCE : Sélectionne la source pour la lecture

Écran program (programme)

L'écran Program (programme) vous permet d'effectuer des réglages de lecture programmée, d'activer ou de désactiver le mode de programme et de créer une liste de lecture. Il vous permet aussi de télécharger des listes de lecture créées vers votre ordinateur pour utilisation future, ainsi que de télécharger vers l'appareil des listes de lecture précédemment créées.

6 Commutateur program :

Sélectionnez ON (activé) pour entrer en mode de lecture programmée.

Le numéro de plage et le nom de fichier s'affichent dans cette zone. Si vous désirez ajouter une plage à la liste du programme (liste de lecture), cliquez sur la touche ADD à droite du nom de fichier.

L'ordre de la lecture programmée, le numéro de plage et le temps de plage s'affichent dans cette zone. Pour la modifier, cliquez sur l'une ou l'autre des touches du côté droit.

Touche (Haut) : Déplace le fichier ou la plage correspondant(e) vers le haut dans la liste de lecture

Touche (Bas) : Déplace le fichier ou la plage correspondant(e) vers le bas dans la liste de lecture

Touche (Suppression) : Efface le fichier ou la plage correspondant(e) de la liste de lecture

9 Touches download et UPLOAD :

Elles vous permettent de télécharger une liste de lecture de/vers le DN-C640.

Touche Download : Télécharge la liste de lecture actuelle du DN-C640 vers le dossier partagé en tant que fichier “xxxxxxx”.

Touche : Télécharge vers le DN-C640 une liste de lecture du dossier partagé nommée "xxxx. xxx".

Écran de paramètres généraux

L'écran de paramètres généraux vous permet de modifier plusieurs des fonctions de lecture qui se trouvent dans le menu de préselection de l'appareil. La fonction de tous les réglages est la même que dans le menu de préselection. Voir page 21.

10 Touche SAVE, touche CANCEL et touches default :

Touche SAVE : Met en mémoire tous les changements apportés aux éléments dans cette fenêtre.

Touche CANCEL : Annule tous les changements apportés aux éléments dans cette fenêtre puis affiche les réglages actuels.

Touche DEFAULT: Rétablit les valeurs d'usine pour tous les éléments dans cette fenêtre.

Écran de réglages réseau

L'écran de réglages réseau vous permet de modifier les réglages réseau du DN-C640, ainsi que de désigner les informations d'emplacement et de connexion au dossier réseau partagé. La fonction de tous les réglages est la même que dans le menu de préselection.

Voir page 20 pour l'utilisation du menu de préselection. Pour des explications détaillées sur chacun des éléments de réglage réseau, voir ci-dessous.

Lors du téléchargement de fichiers audio par une fonction de téléchargement, le DN-C640 les télécharge dans un dossier de ce nom sous le dossier partagé.

Si you connectez le DN-C640 au serveur au moyen de DHCP, cochez le bouton radio Automatically(DHCP/Auto IP). Les zones de texte d'adresse IP, de masque de sous-réseau, de passerelle par défaut et de serveur DNS disparaisent.

Si you assignez les réglages réseau manuellement, cochez le bouton radio "Manually" et saisissez les valeurs désirées dans les zones de texte d'adresse IP, de masque de sous-réseau, de passerelle par défaut et de serveur DNS.

Si vous désirez sécuriser par mot de passe l'accès à la commande à distance, saisissez un mot de passe dans les zones de texte Password et Re-Enter Password.

Témoin MAC address :

Affiche l'adresse MAC du DN-C640.

15 Commande network shared drive :

Veuillez specifier les informations du dossier partagé ici.

Case de texte Drive Name : saisissez le nom de partage du dossier partagé en indiquant le chemin d'accès complet. (Le nom de partage est généralement identique au nom de dossier.)

Zone de texte Login Login Name : saisissez le nom de compte d'utilisateur pour accéder au dossier partagé.

Zone de texte Login Password : saisissez le mot de passe d'utilisateur pour accéder au dossier partagé. Vous devez saisir le même mot de passe dans la zone de texte Re-Enter Login Password.

16 Touches save, restart, cancel et default :

Touches SAVE and START : Si un changement a été apporté à l'écran de réglages réseau et doit être sauvegardé, appuyez sur les touches SAVE et START. Cela mettra en mémoire les changements effectués et forcera le réamorçage du DN-C640.

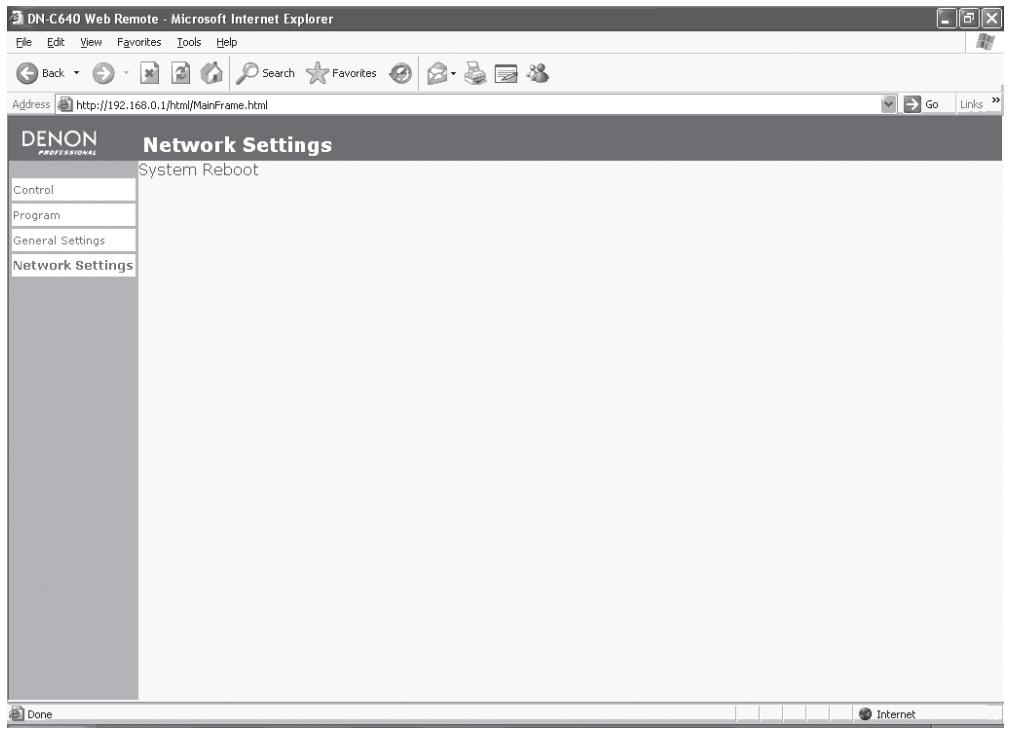

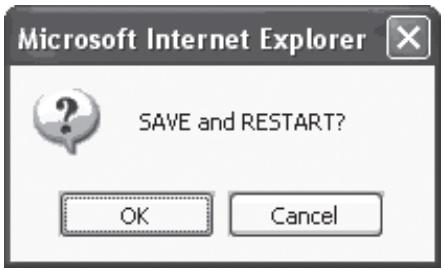

Si vous appuyez sur les touches SAVE et RESTART, un écran de confirmation apparaitra.

Pour valider, appuyez sur la touche OK pour fermer et réamorcer le DN-C640. Pendant le réamorcage, ce qui suit s'affiche à l'écran.

Touche CANCEL : Annule tous les changements apportés aux réglages réseau dans cette fenêtre puis affiche les réglages actuels.

Touche DEFAULT : Retablit les valeurs d'usine pour tous les réglages réseau dans cette fenêtre. Cliquez ensuite sur la touche SAVE and START pour réamorcer le DN-C640 etrialier les réglages.

Commander RS-232C

Connectez un câble male (D-sub à 9 broches) au câble femelle (D-sub à 9 broches) non croisé pour le contrôle externe du RS-232C par l'équipement hôte.

• L'hôte RS-232C peut contrôler de façon externe les fonctions du DN-C640.
• Le DN-C640 transfère automatiquement des données d'état quand ce dernier est modifié. Le DN-C640 répond aux requêtes d'état en transmettant les spécifications associées du RS-232C pour les données d'état :

Condition d'interface

• Connecteur approprié : D-sub à 9 broches (mâle) Vitesse de transmission : 9600 bps
• Quantification : 8 bit
• Parité : Aucune
• Bit d'arrêt : 1 bit
• Contrôle de flux : Aucune
• Disposition des broches

RS-232C

N° broche	Désignation du signal
1	Ground
6	NC
2	TxD
7	NC
3	RxD
8	NC
4	NC
9	NC
5	S. Ground

Les paquets de commandes de contrôle possèdent une taille de données d'au moins 7 octets. Les codes ASCII 0x00 à 0x7F sont utilisés pour recevoir des données de série. À la fin de la transmission, convertissez les codes ASCII en données HEX pour régler les données dans les paquets de données. CR (0x0D) est ajouté comme délimiteur de paquets de données.

Exemple : Le code de commandes de contrôle pour le numéro 5 (code ASCII : @02005CR)

Lors de la transmission de commandes consécutives, veuillez à respecter un blanc d'au moins 100 ms entre deux commandes.

@	0	2	0	0	5	CR
0 × 40	0 × 30	0 × 32	0 × 30	0 × 30	0 × 35	0 × 0d

Les paquets de données d'état possèdent une taille de données d'au moins 7 octets.

Les codes ASCII situés de 0 × 00 à 0 × 7f sont utilisés pour transmettre des données de série. C'est pour cela que les codes ASCII sont convertis en données HEX, qui sont ensuite réparties dans des paquets de données avant d'être transmises. CR (0 × 0d) est ajusté comme délimiteur des paquets de données.

Exemple : Le code d'Informations d'état "Disc In" (code ASCII : @0 CDCI CR)

@	0	C	D	C	I	CR
0 × 40	0 × 30	0 × 43	0 × 44	0 × 43	0 × 49	0 × 0d

(4) Tableau des codes de commandes de contrôle

Code	Commande	Commentaire
“@02000”+CR	0
“@02001”+CR	1
“@02002”+CR	2
“@02003”+CR	3
“@02004”+CR	4
“@02005”+CR	5
“@02006”+CR	6
“@02007”+CR	7
“@02008”+CR	8
“@02009”+CR	9
“@02011”+CR	Affichage
“@02012”+CR	Alimentation - Mise en veille
“@020PW”+CR	Mise sous tension
“@02016”+CR	Augmenter volume
“@02017”+CR	Baisser le volume
“@02028ON”+CR	Mode aléatoire activé
“@02028OF”+CR	Mode aléatoire désactivé
“@02029ON”+CR	Répétition activée
“@02029OF”+CR	Répétition désactivée
“@02032”+CR	Sauter la plage▶
“@02033”+CR	Sauter la plage▶
“@02034”+CR	INDEX +
“@02035”+CR	INDEX -
“@02037ON”+CR	Commande de vitesse (PITCH) activée
“@02037OF”+CR	Commande de vitesse (PITCH) désactivée
“@02038”+CR	Augmenter la vitesse (PITCH +)
“@02039”+CR	Réduire la vitesse (PITCH -)
“@02045”+CR	Éjecter
“@02048”+CR	Pause
“@02050”+CR	Recul rapide
“@02052”+CR	Avance rapide
“@02053”+CR	Lecture
“@02054”+CR	Arrêt
“@02059”+CR	A-B
“@020CU”+CR	Repéage
“@020EM”+CR	Contrôle fin de plage
“@020SB”+CR	Saut vers l'arrière
“@020NWON”+CR	Réseau activé
“@020NWOF”+CR	Réseau désactivé
“@020UPALL”+CR	Télécharger un disque
“@020UPXXX”+CR	Télécharger la plage XXX
“@020KL”+CR	Clé de verrouillage du panneau
"@020KU"+CR	Clé de déverrouillage du panneau
"@020DJXXXXXXXXXXXXX"+CR	Sauter directement à XXXXXXXXXX=ttthhmmssff	ttt est le numéro de la plage
"@0FMST"+CR	Mode de fin de lecture - Arrêt
"@0FMNT"+CR	Mode de fin de lecture - Suivant
"@0FMRC"+CR	Mode de fin de lecture - Recul de repréage
"@0FMCT"+CR	Mode de fin de lecture - Continu
"@0POPL"+CR	Mise sous tension - Lecture
"@0POST"+CR	Mise sous tension - Arrêt
"@0SAPL"+CR	Mode de démarrage - Lecture
"@0SACU"+CR	Mode de démarrage - Cue
"@0SAST"+CR	Mode de démarrage - Arrêt
"@0CURC"+CR	Mode Cue - Repréage
"@0CUNT"+CR	Mode Cue - Suivant
"@0AC00"+CR	Repréage automatique - Désactivé
"@0AC48"+CR	Repréage automatique - -48 dB
"@0AC42"+CR	Repréage automatique - -42 dB
"@0AC36"+CR	Repréage automatique - -36 dB
"@0FIXXX"+CR	Fader au début de la plage - 000 : Désactivé, 005 : 0,5 sec., 010 : 1,0 sec., ... 100 : 10,0 sec.
"@0FOXXX"+CR	Fader à la fin de la plage - 000 : Désactivé, 005 : 0,5 sec., 010 : 1,0 sec., ... 100 : 10,0 sec.
"@0SBXXX"+CR	Saut vers l'arrière - 010 : 1,0 sec., 015 : 1,5 sec., ... 300 : 30,0 sec.
"@0EMXX"+CR	Contrôle de fin de plage - 05 : 5 sec., 10 : 10 sec., 15 : 15 sec., ... 35 : 35 sec.
"@0EDXX"+CR	Fin de message - OF : Désactivé, 05 : 5 sec., 10 : 10 sec., 15 : 15 sec., 20 : 20 sec., 30 : 30 sec., 60 : 60 sec.
"@0NRXX"+CR	Spécifié suivant - 00 : Activé, 01 : Désactivé
"@0FDPL"+CR	Fader au démarrage - Lecture
"@0FDPU"+CR	Fader au démarrage - Pause de lecture
"@0IT12"+CR	Contrôle d'index Index 2
"@0IT13"+CR	Contrôle d'index Index 3
"@0MOXX"+CR	Mono - 00 : Activé, 01 : Désactivé
"@0PLXX"+CR	Liste de lecture - 00 : Activé, 01 : Désactivé
"@0ASXXX"+CR	Veille - 0000 : Désactivé, 0030 : 0,5 min, 1000 : 10 min, ... 2000 : 20 min, 3000 : 30 min
"@0ELXX"+CR	Verrouillage de l'éjection - 00 : Activé, 01 : Désactivé
"@0DOBC"+CR	Sortie numérique - Diffusion
"@0DOCS"+CR	Sortie numérique - Client
"@0DFXX"+CR	FS numérique - AT : Automatique, 32 : 32 kHz, 44 : 44,1 kHz, 48 : 48 kHz
"@0MNXXXXXXXXXX"+CR	Nom de la machine - 0 à 9, A à Z, a à z	Max. 12 caractères
"@0IPXXXXXXXXXX"+CR	Adresse IP - 0 à 9, AUTO00000000 : Automatique
"@0SMXXXXXXXXXX"+CR	Masque de sous-réseau - 0 à 9
"@0GWXXXXXXXXXX"+CR	Passerelle - 0 à 9, DISABLE0000 : Désactivée
"@0DNXXXXXXXXXX"+CR	Adresse DNS - 0 à 9, DISABLE0000 : Désactivée
"@0PDXXXXXXXXXX"+CR	Mot de passage - 0 à 9, A à Z, a à z	Max. 12 caractères
"@0DEFL"+CR	Présélection générale par défaut
"@0DENW"+CR	Présélection reseau par défaut

Tableau des codes de requête d'état et d'informations d'état

Lorsqu'une commande de Requête d'état envoyée par l'hôte est reçue par le DN-C640, l'appareil envoie des Informations d'état à l'hôte. Lorsque l'état du DN-C640 est modifié, il envoie automatiquement des Informations d'état à l'hôte.

Mode	Code de requête	État
Mode d'alimentation	“@0?PW”+CR		Activé	“@0PW00”+CR
			En attente	“@0PW01”+CR
			Désaktivé	-
Disque	“@0?CD”+CR		Aucun disque	“@0CDNC”+CR
			Chargement en cours	“@0CDRE”+CR
			Disque inséré	“@0CDCI”+CR
			Réseau	“@0CDNW”+CR
			Exécution en cours	“@0CDEX”+CR
			Erreur du disque (Restaurer)	“@0CDCE”+CR
État	“@0?ST”+CR	Arrêt	Arrêt	“@0STST”+CR
			Repérage	“@OSTCU”+CR
			Veille	“@OSTSL”+CR
		Lecture	Lecture	“@OSTPL”+CR
			Pause de lecture	“@OSTPP”+CR
			Avance rapide	“@OSTFF”+CR
			Recul rapide	“@OSTRW”+CR
			Contrôle fin de plage	“@OSTEM”+CR
		Autre	Utilitaires / Préselection	“@OSTED”+CR
			Erreur de fonctionnement	“@OSTER”+CR
Mode temps	“@0?TM”+CR	Mode temps	Temps total du disque	“@OTMTD”+CR
			Temps écoulé de la plage	“@OTMTT”+CR
			Temps restant de la plage	“@OTMTR”+CR
			Nom du fichier	“@OTMFN”+CR
			Informations du fichier	“@OTMFI”+CR
			Date d'enregistrement	“@OTMRD”+CR
			Temps d'enregistrement	“@OTMRT”+CR
			Canal d'enregistrement	“@OTMCH”+CR
Numéro de la plage	“@0?TR”+CR		Numéro de la plage	“@OTRXXX”+CR
Affichage de l'heure	“@0?TI”+CR		Heure	“@OTIhhmmssff”+CR
Volume	“@0?VM”+CR		Volume	“@0VMXXX”+CR
Commande de vitesse	“@0?PT”+CR		Commande de vitesse	“@OPTXXXX”+CR
Texte : Titre	“@0?T1”+CR		Texte : Titre	“@OT1XXX...”+CR *1
Texte : Artiste	“@0?T2”+CR		Texte : Artiste	“@OT2XXX...”+CR *1
Texte : Album	“@0?T3”+CR		Texte : Album	“@OT3XXX...”+CR *1
Code POS	“@0?C1”+CR		Code POS	“@C1XXXXXXXXXX”+CR
Code ISRC	“@0?C1”+CR		Code ISRC	“@C2XXXXXXXXXX”+CR

*1: 0 à 255 chiffres

Mode	Code de requête	État
Mode de fin de lecture	“@0?FM”+CR		Arrêt	“@0FMST”+CR
			Suivant	“@0FMNT”+CR
			Recul de repréage	“@0FMRC”+CR
			Continu	“@0FMCT”+CR
Mise sous tension	“@0?PO”+CR		Lecture	“@0POPL”+CR
			Arrêt	“@0POST”+CR
Mode de démarrage	“@0?SA”+CR		Lecture	“@0SAPL”+CR
			Repréage	“@0SACU”+CR
			Arrêt	“@0SAST”+CR
Mode de repréage	“@0?CU”+CR		Recul de repréage	“@0CURC”+CR
			Suivant	“@0CUNT”+CR
Repréage automatique	“@0?AC”+CR		Désactivé	“@0AC00”+CR
			-48 dB	“@0AC48”+CR
			-42 dB	“@0AC42”+CR
			-36 dB	“@0AC36”+CR
Fader en début de plage	“@0?FI”+CR		Heure	“@0FIXXX”+CR
Fader en fin de plage	“@0?FO”+CR		Heure	“@0FOXXX”+CR
Saut vers l'arrière	“@0?SB”+CR		Heure	“@0SBXXX”+CR
Contrôle de fin de plage	“@0?EM”+CR		Heure	“@0EMXX”+CR
Fin de message	“@0?ED”+CR		Heure	“@0EDXX”+CR
Plage spécifique suivante	“@0?NR”+CR		Activé	“@0NR00”+CR
			Désactivé	“@0NR01”+CR
Fader au démarrage	“@0?FD”+CR		Lecture	“@0FDPL”+CR
			Lecture Pause	“@0FDPU”+CR
Index Tally	“@0?IT”+CR		d'index 2	“@0IT12”+CR
			d'index 3	“@0IT13”+CR
Mono	“@0?MO”+CR		Activé	“@0MO00”+CR
			Désactivé	“@0MO01”+CR
Liste de lecture	“@0?PL”+CR		Activé	“@0PL00”+CR
			Désactivé	“@0PL01”+CR
Veille	“@0?AS”+CR		Heure	“@0ASXXX”+CR
Verrouillage de l'éjection	“@0?EL”+CR		Activé	“@0EL00”+CR
			Désactivé	“@0EL01”+CR
Sortie numérique	“@0?DO”+CR		Diffusion	“@0DOBC”+CR
			Client	“@0DOCS”+CR
FS numérique	“@0?DF”+CR		FS	“@0DFXX”+CR
Nom de la machine	“@0?MN”+CR		Nom *2	“@0MNXXXXXXXXXXXXX”+CR
Adresse IP	“@0?IP”+CR		Adresse	“@0IPXXXXXXXXXXXXX”+CR
Masque de sous-résau	“@0?SM”+CR		Octet de masque	“@0SMXXXXXXXXXXXXX”+CR
Passerelle	“@0?GW”+CR		Adresse	“@0GWXXXXXXXXXXXXX”+CR
Adresse DNS	“@0?DN”+CR		Adresse	“@0DNXXXXXXXXXXXXX”+CR
Mot de passage	“@0?PD”+CR		Mot de passage *2	“@0PDXXXXXXXXXXXXX”+CR

Commande (parallèle) GPIO

Utilisez-la pour commander le DN-C640 avec des connections de circuit à contact sec.

Condition d'interface

• Connecteur approprié : D-sub à 25 broches (mâle)
• Disposition du signal de connexion

N° broche	Désignation du signal	Entrée/Sortie
1	FG	-
14	Contrôle PLAY	O
2	Commande PLAY	I
15	Contrôle PAUSE	O
3	Commande PAUSE	I
16	Contrôle CUE	O
4	Commande CUE	I
17	INDEX 2 / INDEX 3	O
5	Commande TRACK (+)	I
18	Réservé	-
6	Commande TRACK (-)	I
19	Réservé	-
7	Commande SEARCH (Avant)	I
20	Réservé	-
8	Commande SEARCH (Arrière)	I
21	Réservé	-
9	Commande de fader au démarrage	I
22	Contrôle alimentation électrique	-
10	Commande commune	-
23	Commande commune	-
11	NC	-
24	Contrôle EOM	O
12	Réservé	-
25	Réservé	-
13	Réservé	-

Remarque :

• La broche de sortie de contrôle a des spécifications de puce intégrée à collecteur ouvert (Imax. 48 mA, Vmax. 5,5 V).
• La broche d'entrée de contrôle a des spécifications de puce intégrée LVTLL (Vcc 3,3 V).
• Le courant maximal de l'alimentation de contrôle (Broche 22) est de 100mA.

Circuit de télécommande

• Connexions de la télécommande

• Les specifications nominales du connecteur de commande à distance (REMOTE) à 22 broches (ALIMENTATION DE CONTROLLE) sont +5 V CC, 100 mA maximum.

Évitez les courants supérieurs à ces spécifications nominales, autrement il y a risque de dysfonctionnement ou d'incendie.

6. Dépannage

Avant de penser à une panne, veuillez vérifier les points suivants :

1. Les branchements sont-ils correctement effectués?
2. Tous les composants du système sont-ils utilisés correctement, selon les instructions du mode d'emploi ?
3. Les haut-parleurs et l'amplificateur/récepteur fonctionnent-ils normalement ?

Si l'appareil ne fonctionne toujours pas correctement, effectuez les contrôles indiqués dans la liste suivante. Si le problème qui vous concerne n'y figure pas, contactez votre revendeur.

Problème	Cause	Solution
Impossible d'éjecter le disque.	• L'appareil n'est pas sous tension.	• Mettez l'appareil sous tension à l'aide de l'interrupteur d'alimentation.
Lorsqu'un disque est inséré, "TOC Error" ou "No Disc" s'affiche.	• Le disque n'est pas correctement inséré.	• Réinsérez le disque.
Lors de l'insertion d'un disque, "Erreur disque" s'affiche.	• Le disque n'est pas correctement enregistrré.	• Éteignez et rallumez l'appareil pour éjecter le disque.
La lecture ne commence pas sur pression de la touche PLAY.	• Le disque est sale ou rayé.	• Nettoyez le disque.
Absence de son ou son déformé.	• Le cable de sortie est mal connecté. • Le réglage de l'amplificateur est incorrect.	• Connectez convenablement le cable de sortie. • Ajustez l'amplificateur.
Impossible de dire une section spécifique du disque.	• Le disque est sale ou rayé.	• Nettoyez le disque.
La lecture programmée ne fonctionne pas.	• La commande de lecture programme a été mal effectué.	• Reliance la lecture programmée.
La télécommande ne fonctionne pas.	• Pas de piles, ou piles épuisées.	• Assurez-vous que les piles sont correctement insérées. • Remplacez les piles par des piles neuves.
Impossible de dire le fichier.	• Erreur de décodage.	• Vérifiez que le fichier que vous essayez de dire possède une extension de fichier et un format pris en charge par le DN-C640.
Le réseau ne fonctionne pas.	• Le type de réseau est incorrect. • Les paramètres réseau sont mal configurés. • Le cable réseau n'est pas branché.	• Vérifiez que vous avez sélectionné le bon type de réseau. • Vérifiez vos paramètres réseau. • Vérifiez que le cable réseau est correctement branché aux deux extrémités : au DN-C640 et au hub de réseau.

Généralités

Type de disque :

Disques compacts standard (12 cm et 8 cm)

CD-R, CD-RW, DVD-R, DVD-RW, DVD+R, DVD+RW

Section AUDIO

Canaux audio :

2 canaux stéréo

Fréquence en réponse :

10 à 20 000 Hz ± 1,0 dB

Gamme dynamique:

98 dB

Rapport signal/bruit :

104 dB (lecture à 1 kHz, 0 dB, avec filtre A)

Déconnexion des canaux :

96 dB (lecture à 1 kHz, 0 dB, avec contrôle A)

Distorsion harmonique totale :

0,004 % (lecture à 1 kHz, 0 dB, avec contrôle A)

Sortie analogique :

Sortie asymétrique (RCA):

Plage variable (VARIABLE) :

Sortie symétrique (XLR) :

Plage variable :

Sortie numérique :

Sortie asymétrique (RCA):

Sortie symétrique (XLR):

Format du signal :

Sortie de casque :

Commande de vitesse variable :

Précision de recherche de trame :

2,0 Vrms avec disque à 0 dB, 10 kohms

4,0 Vrms avec disque à 0 dB, volume max.

+18 dBu avec disque à 0 dB, 600 ohms

+24 dBu à +0 dBu avec disque à 0 dB

0,5 Vc-à-c, 75 ohms

3,5 Vc-à-c, 110 ohms

SPDIF ou IEC-958 Type II / AES EBU, à sélectionner

20 mW, 33 ohms

±12% maximum

1/75e seconde

Système de signaux

Fréquence d'échantillonnage :

44,1 kHz à vitesse (Pitch) normale

Quantification :

Linaire 16 bits

Telecommande

Ethernet (LAN) :

RJ-45, sélection automatique 10BASE-T/100BASE-TX

Connecteur série de télécommande :

RS232C, D-Sub à 9 broches

Connecteur parallèle de télécommande :

D-Sub à 25 broches

Entrée de commande infrarouge :

Capteur infrarouge

Alimentation

Modèles des États-Unis et du Canada :

120VCA ±10%, 60Hz

Modèles de l'Europe, du Royaume-Uni,

230 V CA ±10 %, 50 Hz

de l'Asie/Pacifique :

25 W (modèles des États-Unis et du Canada)

Consommation :

25 W (modèles de l'Europe, du Royaume-Uni et de l'Asie/Pacifique)

Boitier, etc.

Installation :

Espace de rack 1U 19 pouces

Dimensions maximales :

482,6 (L) × 44 (H) × 325 (P) mm

Poids :

19''(L) × 1,7''(H) × 12,8''(P)

4,3 kg, 9,5 lb

Conditions ambiantes

Température de fonctionnement :

+5°C à +35°C

Humidité de fonctionnement :

25% à 85%, sans condensation

Température de rangement :

-20°C à +60°C

Humidité de rangement :

25% à 85%, sans condensation

DIMENSIONS

* Les caractéristiques et la conception sont susceptibles de modification sans préavis pour amélioration.
