AVR-1403 - Récepteur audio-vidéo DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo
Marque	DENON
Modèle	AVR-1403
Puissance de sortie (avant, central, surround)	70 W par canal (8 Ω, 20 Hz - 20 kHz, 0,08 % DHT) 100 W par canal (6 Ω, 1 kHz, 0,7 % DHT)
Impédance des enceintes	Avant A ou B : 6-16 Ω Avant A+B : 12-16 Ω Central/Surround : 6-16 Ω
Décodeurs intégrés	Dolby Digital, DTS, Dolby Pro Logic II
Modes DSP	5CH Stereo, Mono Movie, Rock Arena, Jazz Club, Video Game, Matrix, Virtual
Tuner	FM 87,5-107,9 MHz AM 520-1710 kHz
Entrées audio	6 x analogiques (RCA), 1 x numérique coaxiale, 1 x numérique optique, 1 x 6CH EXT. IN
Alimentation	120 V CA, 60 Hz, 3,7 A
Télécommande	RC-896, piles R6P/AA
Fonctions principales	Mémoire personnelle Plus, pré-mémoire, circuit de protection, sourdine, commutation vidéo
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de liquides ni d'aérosols.
Sécurité	Ne pas ouvrir le boîtier. Risque de choc électrique. Confier toute réparation à un personnel qualifié. Ne pas exposer à l'humidité ou à la chaleur excessive.
Pièces détachées et réparabilité	Contacter un centre de service agréé DENON. Pas de pièces réparables par l'utilisateur.

FOIRE AUX QUESTIONS - AVR-1403 DENON

Comment connecter les enceintes au DENON AVR-1403 ?

Assurez-vous que l'appareil est éteint. Connectez les bornes SPEAKER aux enceintes en respectant les polarités (+ et -). Pour les enceintes avant, utilisez les bornes A ou B. L'impédance doit être de 6 à 16 Ω pour une seule paire, ou 12 à 16 Ω si vous utilisez les deux paires A+B. Vissez fermement les bornes ou utilisez des fiches banane.

Comment configurer le système d'enceintes ?

Appuyez sur la touche SYSTEM de la télécommande (commutateur sur AUDIO). Utilisez SELECT et les flèches pour régler la configuration des enceintes (taille : LARGE ou SMALL), la distance, le subwoofer et l'entrée numérique. Terminez en appuyant à nouveau sur SYSTEM.

Que faire si aucun son ne sort des enceintes ?

Vérifiez que les enceintes sont correctement connectées, que la source appropriée est sélectionnée, que le volume n'est pas au minimum et que la fonction MUTING est désactivée. Assurez-vous également que le mode d'entrée correspond au signal (AUTO, PCM, DTS ou ANALOG).

Comment écouter la radio avec le tuner intégré ?

Sélectionnez TUNER comme source. Utilisez BAND pour choisir FM ou AM. Appuyez sur MODE pour passer en syntonisation automatique, puis sur TUNING UP/DOWN pour rechercher les stations. Pour mémoriser une station, appuyez sur MEMORY, choisissez un canal préréglé avec SHIFT et PRESET, puis appuyez à nouveau sur MEMORY.

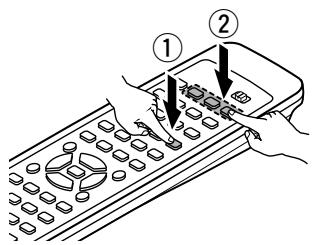

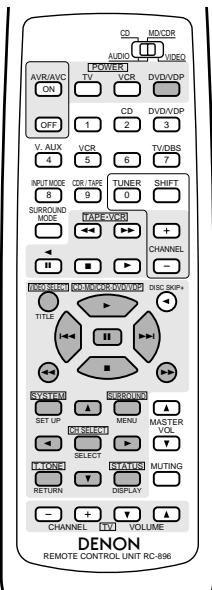

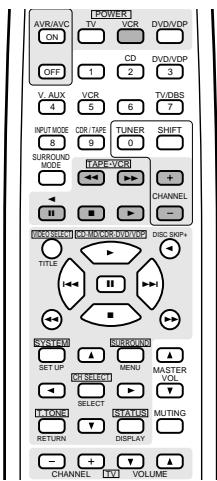

Comment utiliser la télécommande pour contrôler d'autres appareils ?

Réglez le commutateur coulissant sur la position du composant (AUDIO, MD/CDR ou VIDEO). Pour les composants DENON, utilisez les touches dédiées. Pour d'autres marques, utilisez la fonction de pré-mémoire : maintenez SHIFT enfoncé, appuyez sur POWER du composant, puis entrez le code à 2 chiffres de la marque (voir liste pages 92-93).

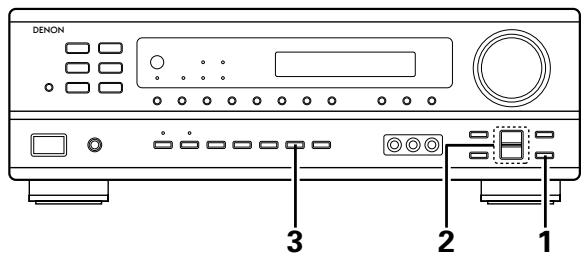

Comment régler les paramètres audio (graves, aigus) ?

Appuyez sur TONE CONTROL pour sélectionner BASS ou TREBLE. Utilisez SELECT UP/DOWN pour ajuster de -10 dB à +10 dB par pas de 2 dB. Pour désactiver la correction tonale, activez TONE DEFEAT (le signal contourne les circuits de tonalité).

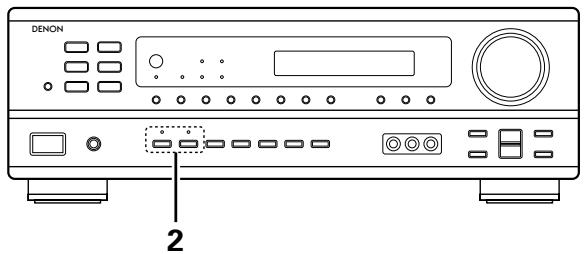

Comment réinitialiser le microprocesseur ?

Éteignez l'appareil et débranchez le cordon d'alimentation. Maintenez enfoncées les touches SPEAKER A et B, puis rebranchez le cordon. Lorsque l'affichage clignote, relâchez les touches. Tous les réglages reviennent aux valeurs d'usine.

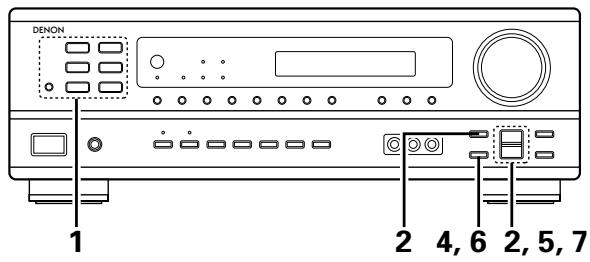

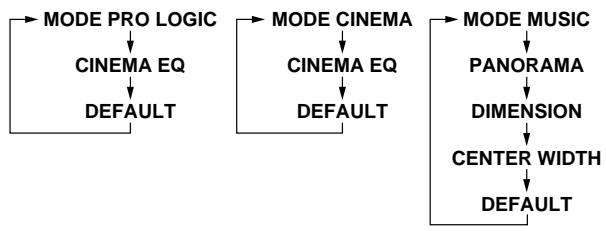

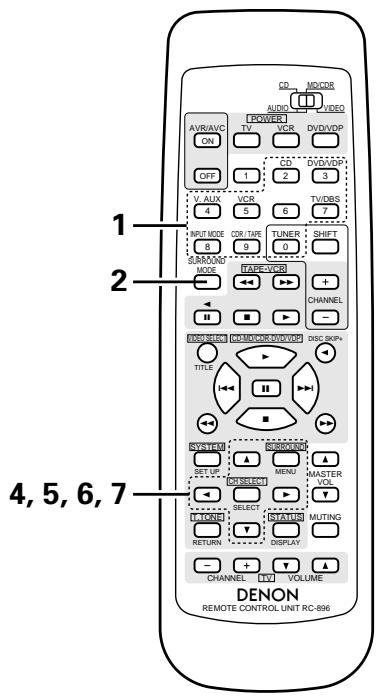

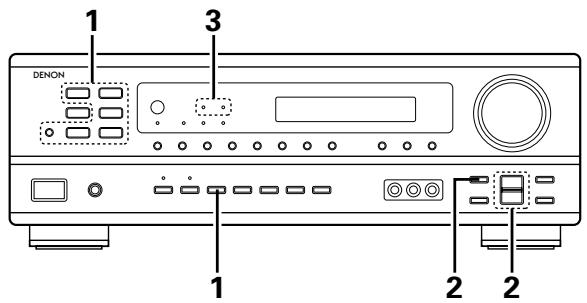

Comment utiliser le mode Dolby Pro Logic II ?

Sélectionnez la source, puis appuyez sur SURROUND MODE jusqu'à afficher DOLBY PRO LOGIC II. Vous pouvez régler les paramètres comme CINEMA EQ, Panorama (ON/OFF), Dimension (0-6) et Center Width (0-7) avec les touches SURROUND et les flèches.

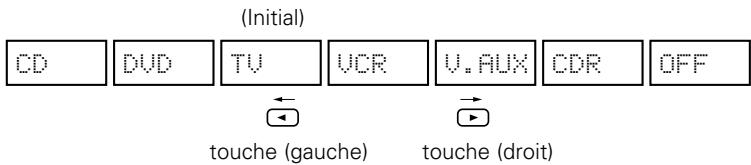

Comment connecter un lecteur DVD en numérique ?

Connectez la sortie numérique coaxiale ou optique du DVD à l'entrée correspondante du récepteur (COAXIAL ou OPTICAL). Dans la configuration système (SYSTEM), affectez l'entrée numérique à la source DVD (ex: COAX DVD). Réglez le mode d'entrée sur AUTO pour une détection automatique.

Que faire si le témoin d'alimentation clignote et le son est coupé ?

C'est le circuit de protection qui s'est activé. Éteignez l'appareil, vérifiez les connexions des enceintes (court-circuit possible) et assurez-vous que la ventilation est suffisante. Attendez que l'appareil refroidisse, puis rallumez. Si le problème persiste, contactez un service agréé DENON.

MODE D'EMPLOI AVR-1403 DENON

■ Nous vous remercions pour l'achat de cet apparéil.
Pour être sur de profiter au maximum de toutes les caractéristiques qu'offre cet apparéil, dire avec soin ces instructions et bien utiliser l' apparéil. Toutjours conserver ce mode d'emploi pour s'y référer ultérieurement en cas de question ou de problème.

"SERIAL NO.

PLEASE RECORD UNIT SERIAL NUMBER ATTACHED TO THE REAR OF THE CABINET FOR FUTURE REFERENCE"

"NO. DE SERIE

PRIERE DE NOTER LE NUMERO DE SERIES DE L'APPAREIL INSCRIT A L'ARRIERE DU COFFRET DE FAÇON A POUVOIR LE CONSULTER EN CAS DE PROBLEME."

SAFETY PRECAUTIONS

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

■ NOTE ON USE / OBSERVATIONS RELATIVES A L'UTILISATION

• Avoid high temperatures.
  Allow for sufficient heat dispersion when installed on a rack.
• Eviter des températures élevées.
  Tenir compte d'une dispersion de chaleur suffisante lors de l'installation sur une étagère.

• Handle the power cord carefully.
  Hold the plug when unplugging the cord.
• Manipulator le cordon d'alimentation avec précaution.

Tenir la prise lors du débranchement du cordon.

• Keep the set free from moisture, water, and dust.
• Protégier l'appareil contre l'humidité, l'eau et la poussière.

• Unplug the power cord when not using the set for long periods of time.
• Débrancher le cordon d'alimentation lorsque l'appareil n'est pas utilisé pendant de longues périodes.

• (For sets with ventilation holes)

• Do not obstruct the ventilation holes.

• Ne pas obstruer les trou s d'airation.

• Do not let foreign objects in the set.
• Ne pas laisser des objets étrangers dans l'appareil.

• Do not let insecticides, benzene, and thinner come in contact with the set.
• Ne pasmettre encontact des insecticides,du benzene et un diluant avec l'appareil.

• Never disassemble or modify the set in any way.
• Ne jamais démonter ou modifier l'appareil d'une manière ou d'une autre.

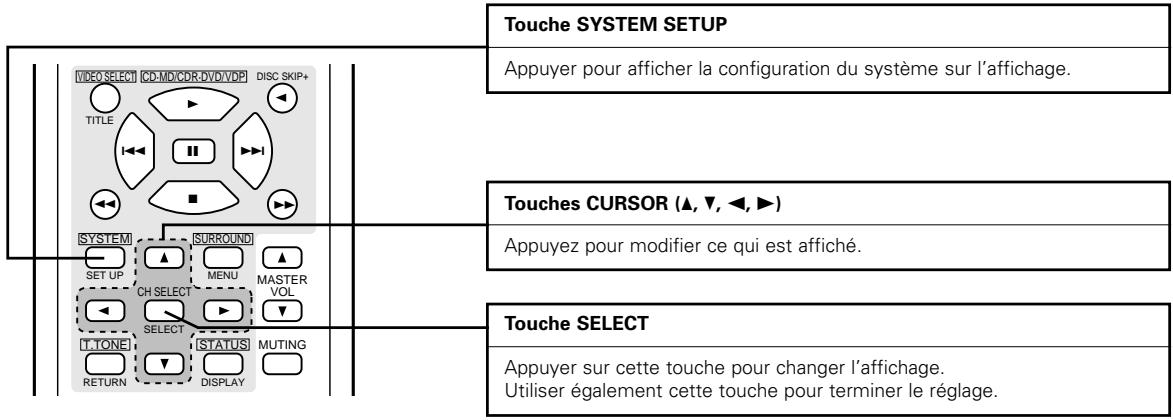

SAFETY INSTRUCTIONS

RETURN : Menu return

: Cursor up/down

: Cursor left/right

SELECT : Enter setting

NOTE:

Nous you remercions d'avoir choses I'ampli-tuner AV Surround de DENON.

Ce remarquable composant a eté fabriqué pour fournir une superbe écoute de sons d'ambiance avec des sources de cine ma domestique telles que DVD, ainsi que pour assurer une formidable reproduction haute fidélité de vos sources musicales favorites.

Ce produit étant équipé d'une immense foule de caractéristiques, nous vous recommendons avant de commencer l'installation et l'utilisation de l'appareil de bien dire le contenu de ce manuel avant de proceder.

TABLE DES MATIERES

1 Avant L'utilisation 48
2 Précautions D'installation 49
3 Précautions de Manipulation 49
4 Caracteristiques. 49
5 Nomenclature et Fonctions 50, 51
6 A litre en premier. 52
7 Reglage des systèmes d'enceinte 52
8 Connexions 53~58
[9] Utilisation de la télécommande 59
10 Installation du Systeme 60~64

[11] Unité de télécommande. 65~67
12Opération 68-72
13 Ambiance 73-77
14 Simulation d'ambiance DSP. 78-82
15 Ecoute de la Radio 83-85
16 Mémoire de Dernière Fonction 86
[17] Initialisation du Microprocesseur. 86
18 Informations Supplémentaires 87~89
19 Depistage des Pannes. 90
20 Spécifications 91

Listede codes preredgles 92,93

■ ACCESSORIES

Vérifier que les articles suivants sont inclus dans le carton en plus de l'unité principale:

① Mode d'emploi. 1
② Certificat de garantie (pour l'Amérique du Nord uniquement) 1
③ LiTe des centres d'entretien. 1
④ Telecommande (RC-896) 1

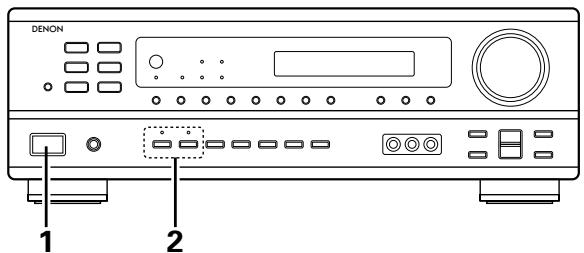

1 AVANT L'UTILISATION

Faire attention au points suivants avant d'utiliser cet apparéil:

- Déplacement de l'appareil

Pour éviter des court-circuits ou des fils endommagés dans les cables de connexion, toujours débrancher le cordon d'alimentation, et déconnecter les cables de connexion entre tous les autres composants audio lors du déplacement de l'appareil.

- Avant demettre sous tension

Vérifier une nouvelle fois si toutes les connexions sont bonnes et s'il n'y a pas de problèmes avec les cables de connexion. Toutjours placer l'interrupteur de mise sous tension en position d'attente avant de connecter et de déconnecter les cables de connexion.

Ranger ces instructions dans un endroit sur

Après les avoir lues, ranger ces instructions en même temps que la garantie dans un endroit sur.

- Noter que les illustrations de ces instructions peuvent varier de l'appareil actuel dans un but d'explication.

Borne V. AUX

Le panneau avant du AVR-1403/483 est équipé d'une borne V. AUX. Retirer le capuchon recouvrant la borne en cas d'utilisation.

PRECAUTIONS D'INSTALLATION

L'utilisation simultanée de cet apparéil ou d'autres apparéils électroniques à microprocesseur avec un tuner ou un téléviseur peut produit des parasites dans le son ou l'image.

Si cela se produit, prendre les mesures suivantes:

• Installer cet apparéil aussi loin que possible du tuner ou du téléviseur.
• Eloquent les câbles d'antenne du tuner ou du téléviseur aussi loin que possible du cordon d'alimentation et des câbles de connexion d'entrée/sorting de cet apparéil.
• Ce problème est liéquement rencontres lors de l'utilisation d'antennes interieures ou de cables d'accivee de 300 / ohms. L'utilisation d'antennes extérieures et de cables coaxiaux de 75 / ohms est recommendée.

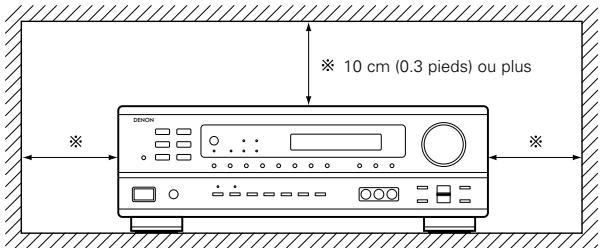

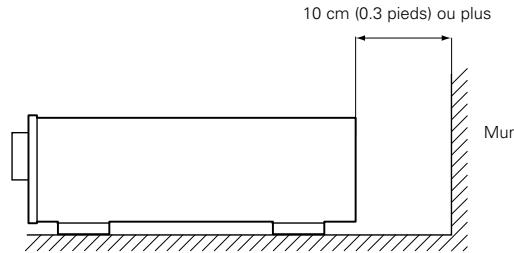

Pour permettre la dissipation de la chaleur, laisser un espace d'au moins 10 cm (0.3 pieds) entre le haut, l'arriere et les flancs de cet apparéil et le mur ou d'autres composants.

3 PRECAUTIONS DE MANIPULATION

• Commutation de la fonction d'entrée lorsque les prises d'entrée ne sont pas connectées

Un déclic peut être produit si la fonction d'entrée est commutée lorsque rien n'est connecté aux prises d'entrée. Dans ce cas, abaiser la commande MASTER VOLUME (volume de la gamme entière) ou connecter des composants aux prises d'entrée.

• Mise en sourdine des prises PRE OUT, HEADPHONE et de la borne SPEAKER

Les prises PRE OUT, HEADPHONE et les bornes SPEAKER sont équipées d'un circuit de sourdine. Pour cette raison, les signaux de sortie sont fortement réduits pendant plusieurs secondes après que l'interrupteur de mise sous tension ait été allumé ou après le changement de fonction d'entrée, de mode d'ambiance ou de toute autre installation. Si le volume est augmente pendant cet instant, la sortie sera très élevée après l'arrêt du circuit de mise en sourdine. Toutjours attendre que le circuit de mise en sourdine se désactive avant de régler le volume.

4 CHARACTERISTIQUES

1. Decodeur Dolby Pro Logic II

Le système Dolby Pro Logic II est un nouveau format destiné à la reproduction de signaux audio multivoies disposant de nombreux avantages sur le système Dolby Pro Logic conventionnel. Il peut servir à décoder non seulement des sources enregistrées en Dolby Surround mais il peut aussi transformer des sources stéreo normales en cinq canaux (avant gauche/droit, centre et surround gauche/droit). De plus, de nombreux paramètres peuvent être régles selon le type de source et son contenu, de façon à permettre un réglage du son de grande précision.

2. Décodeur numérique Dolby (Dolby Digital)

Le Dolby Digital, un système numérique dans lequel les différentes châines sont complètement indépendantes, recrée des champs sonores "tri-dimensionnels" (dessons avec une impression de distance, de mouvement et de position) sans diaphonie entre les châines pour plus de réalisme. De plus, la gamme de lecture s'étendant jusqu'à 20 KHz des cinq châines (sauf la châine 0.1 pour les effets de basse fréquence), la même que celle des CD, offre un son plus clair et plus richement expressif.

3. DTS (Digital Theater Systems)

DTS assure jusqu'à 5.1 canaux de son d'ambiance haute fidélité et large gamme, à partir de sources telles que disque laser, DVD et disques de musique spécifique encodés.

• Chaque fois que l'interrupteur de mise sous tension est en position STANDBY, l'apparil est toujours connecté à une tension de ligne secteur.

Toujours débrancher le cable pour aller, par exemple, en vacances.

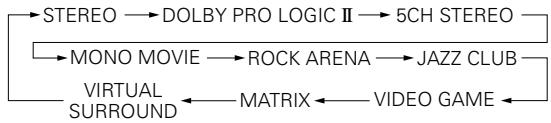

1. Le DSP haute performance simule 7 champs de son

La lecture est possible dans 7 modes d'ambiance (effet sonore): 5-channel stéreo (5 chaînes stéreo), Mono Movie (Film Mono), Rock Arena (Concert Rock), Jazz Club, Video Game (Jeux Video) et Matrix. Vous pouvez appréciencer une grande variété d'effets de son pour différentes scènes de film et sources de programme, même avec des sources stéreo qui ne soient pas Dolby Surround.

5. Fonction Mémoire Personnelle Plus

La Mémoire Personnelle Plus est une version avancée de Mémoire Personnelle. Avec la Mémoire Personnelle Plus, le poste ménorise automatiquement le mode ambiance, le volume de la chaine, les paramètres d'ambiance, etc., pour chacune des sources séparément.

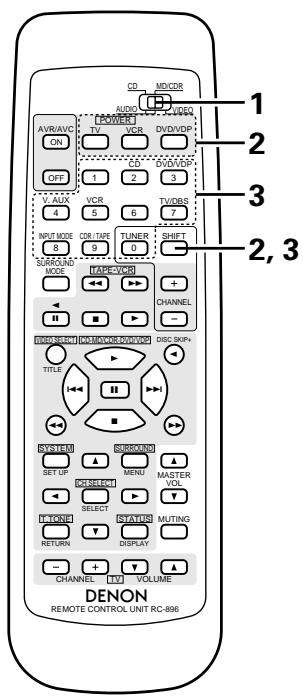

6. Télecommande avec fonction de pré-mémoire

Cet apparéil est fourni avec une télécommande équipée d'une fonction de pré-mémoire. Les codes de commande de la télécommande pour les composants AV télécommandables DENON comme les lecteurs disques laser, les platines video, les télévisions, etc., d'autres grands fabricants sont pré-enregistrés dans la mémoire.

7. Jack 6CH EXT. IN (jack d'entrée 6 canaux extérieures)

Cet apparéil est équipé de jacks 6CH EXT. IN pour l'utilisation avec les formats audio du futuror.

5 NOMENCLATURE ET FONCTIONS

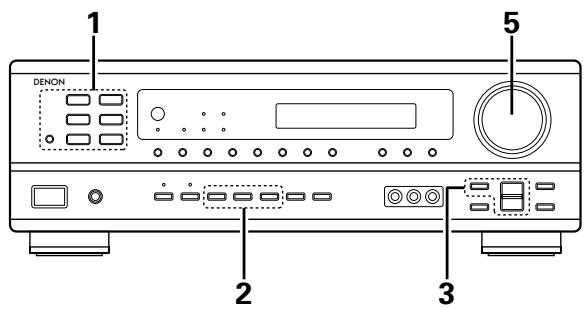

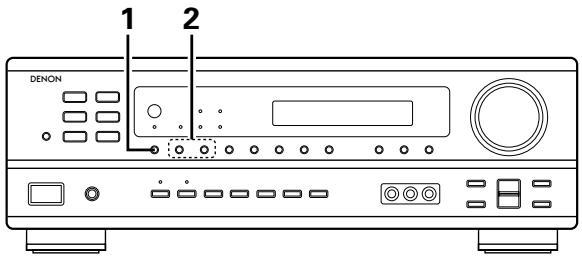

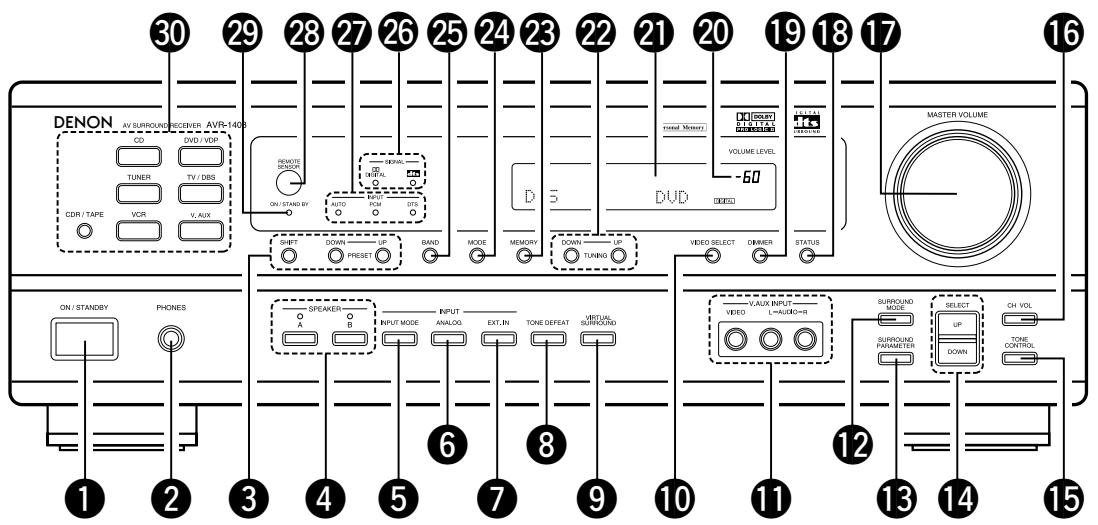

Panneau avant

• Pour les détails sur les fonctions de ces pieces, se reporter aux pages données entre parentheses ( ).

1 Interrupteur de mise en marche (61, 68, 83)
2 Prise de casque d'écoute (PHONES) (71)
3 Touches de selection de stations prérgliées (85)
4 Touche SPEAKER A/B (68, 71, 86)
5 Touche INPUT MODE (69, 72, 76)
6 Touche ANALOG (69, 72)
7 Touche EXT. IN (69, 72)
8 Touche TONE DEFEAT (70)
9 Touche VIRTUAL SURROUND (77, 79, 81)
10 ToucheVIDEOSELECT (71)
11 Prises V. AUX INPUT (48, 55)
12 Touche SURROUND MODE. (70, 74, 76, 81)
13 Touche SURROUND PARAMETER. (81)
14 Touches SELECT UP/DOWN. (70, 73, 74, 76, 81)
15 Touche TONE CONTROL. (70)

16 Touche CH VOL. (73)
17Commande MASTER VOLUME (70)

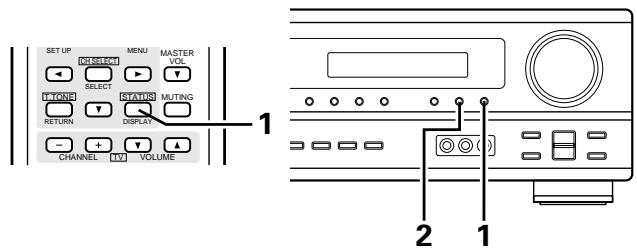

18 Touche STATUS (71)
19 Touche DIMMER (71)
20 Temoin de volume principal (VOLUME LEVEL). (70)
21 Affichage
22 Touches TUNING UP/DOWN. (84)
23 Touche MEMORY (83, 85)
24 Touche MODE (84)
25 Touche BAND (84)
26 Indicateurs type de signal (SIGNAL) (70)
Indicateurs mode de entrée (INPUT). (70)
28 Capteur de télécommande (REMOTE SENSOR) (59)
29 Indicateur de mise sous tension
30 Touches de selection de source d'entrée (59, 76)

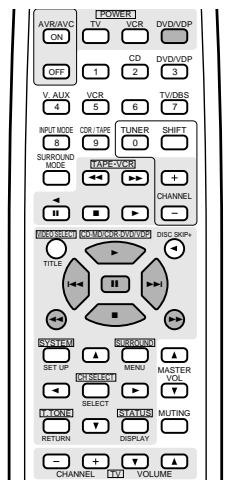

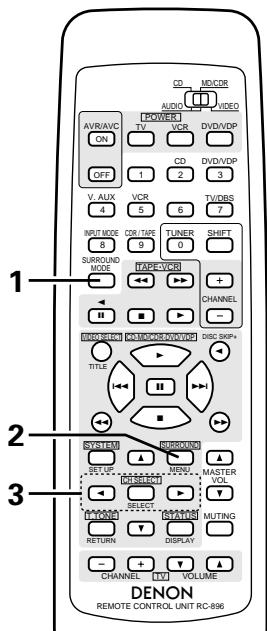

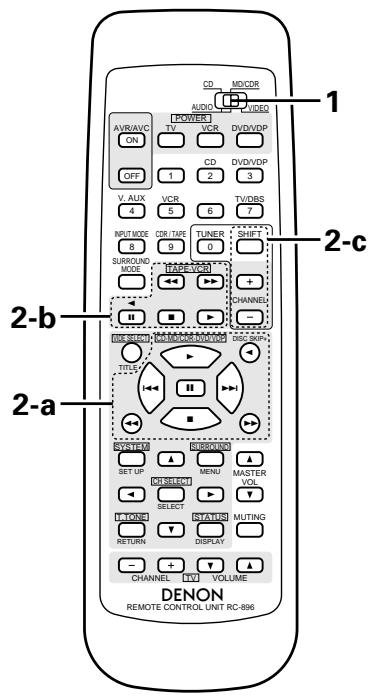

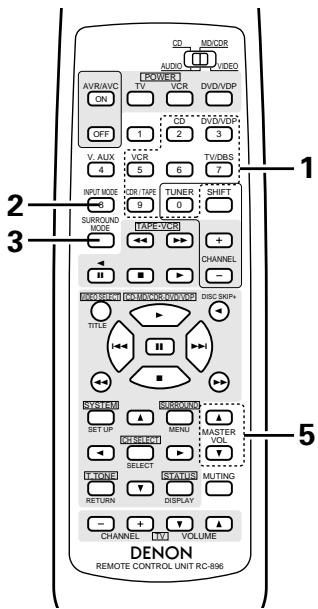

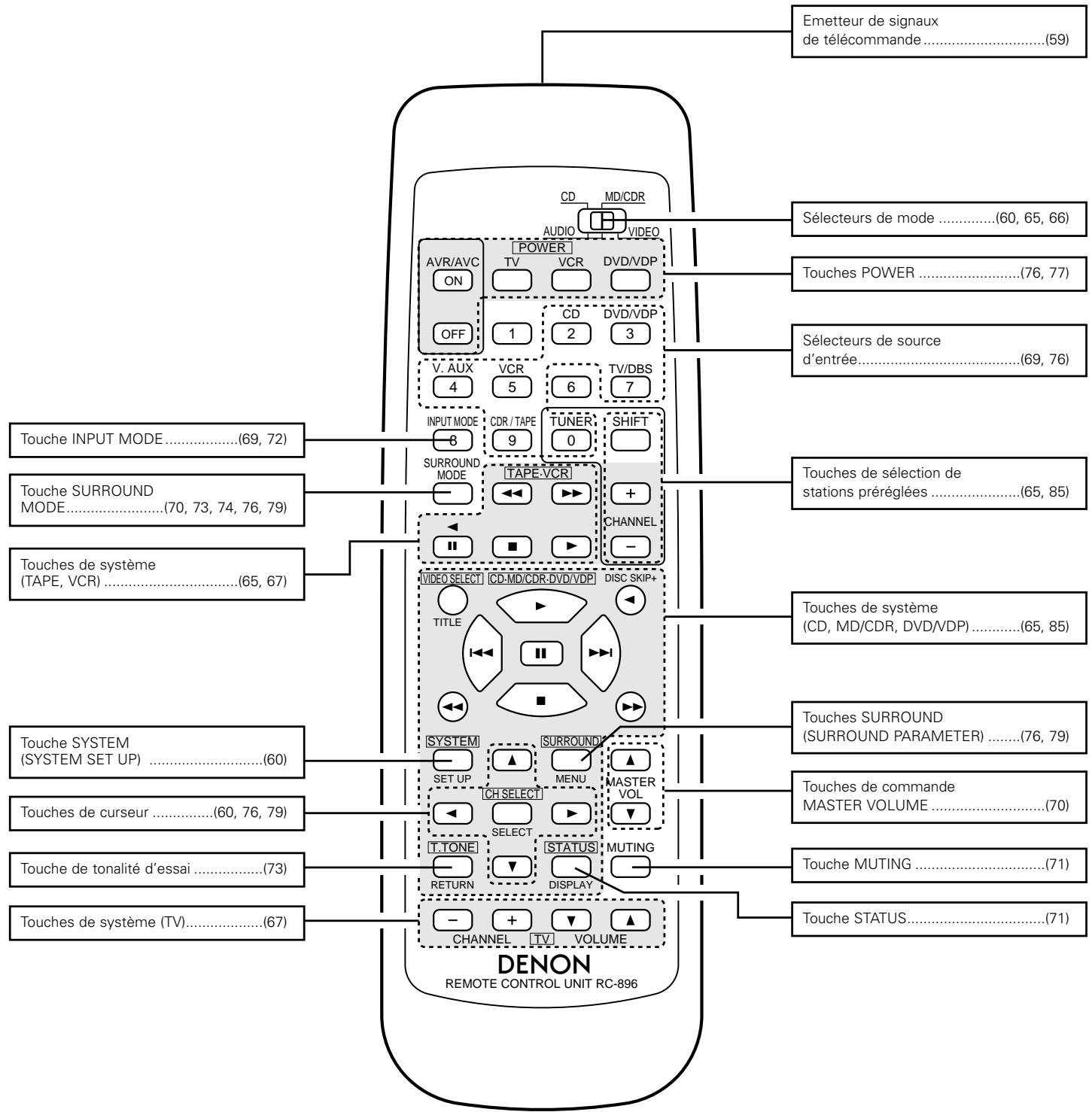

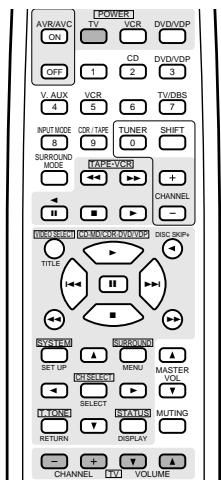

Unité de télécommande

• Pour les détails sur les fonctions de ces pieces, se reporter aux pages données entre parentheses ( ).

6 A LIRE EN PREMIER

Ce récepteur d'ambiance AV doit être régé avant l'utilisation selon les étapes suivantes.

Etape 1 (page 52 à 58)

Choisir le meilleur emplacement pour l'installation des enceintes et la connexion des composants.

Etape 2 (page 59)

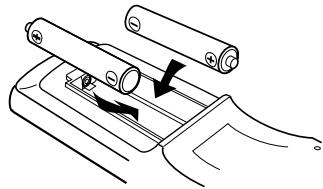

Ensuite, insérer les piles dans la télécommande.

Etape 3 (page 60 à 64)

Finalement, configurer le système.

7 RÉGLAGE DES SYSTEMÉMES D'ENCEINTE

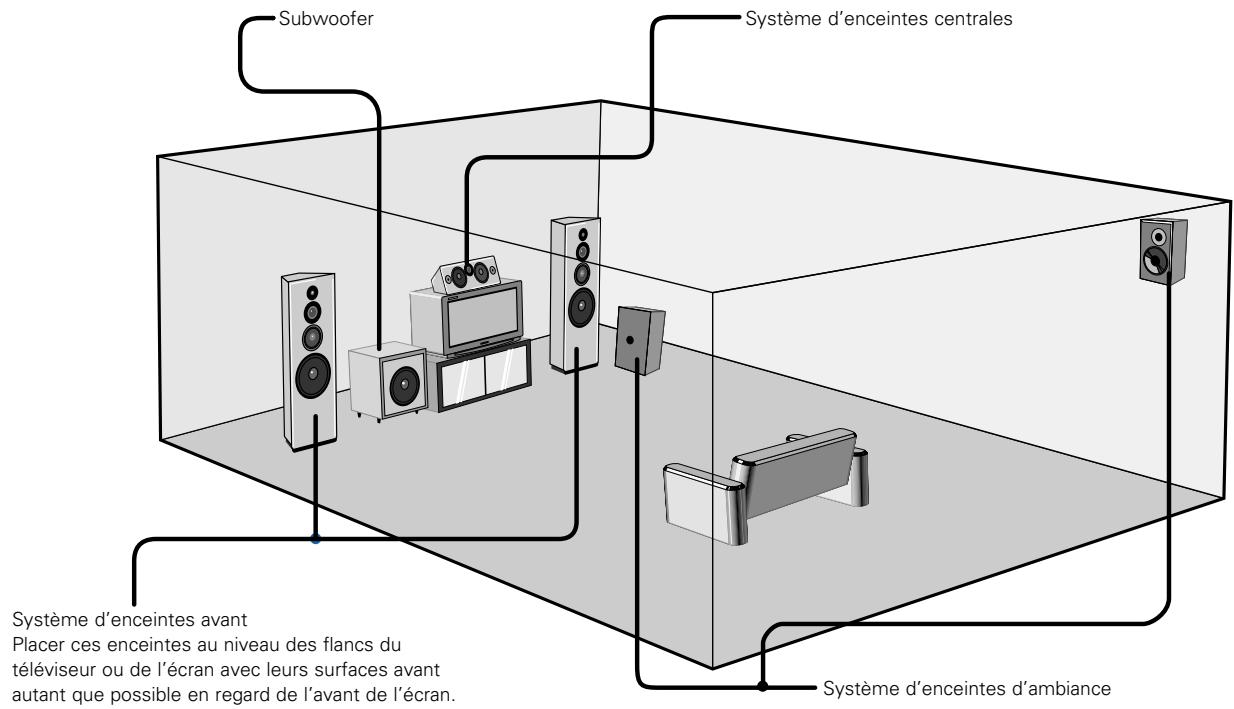

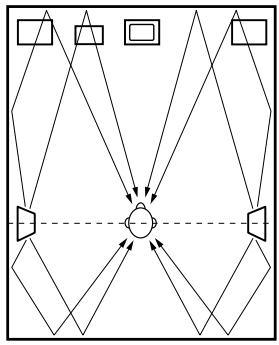

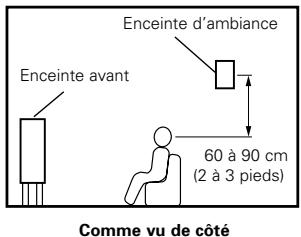

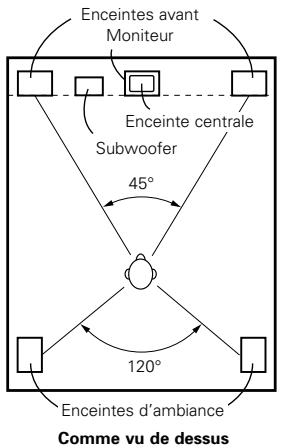

Disposition du système d'enceintes

Disposition de base du système
- Ce qui suit est un exemple de la disposition de base pour un système complenant six systèmes d'enceinte et un moniteur de téléviseur:

8 CONNEXIONS

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Toujours connecter correctement les canaux de gauche et de droite (gauche avec la gauche et droite avec la droite).
• Insérer fermement les fiches. Des connexions incomplètes peuvent générer des parasites.

• N'utiliser les prises secteur (AC OUTLET) que pour l'équipment audio. Ne pas les utiliser pour un sèche-cheveux, etc.

• Remarquer que le groupement de cordons à fiches à broche avec des cordons d'alimentation, ou le fait de les placer pres d'un transformateur provoque un bourdonnement ou un autre bruit.

• Un bruit ou un bourdonnement peut être géné ré si un composant audio connecté est utilisé indépendamment sans mesure cet apparéil sous tension. Dans ce cas, mesure cet apparéil sous tension.

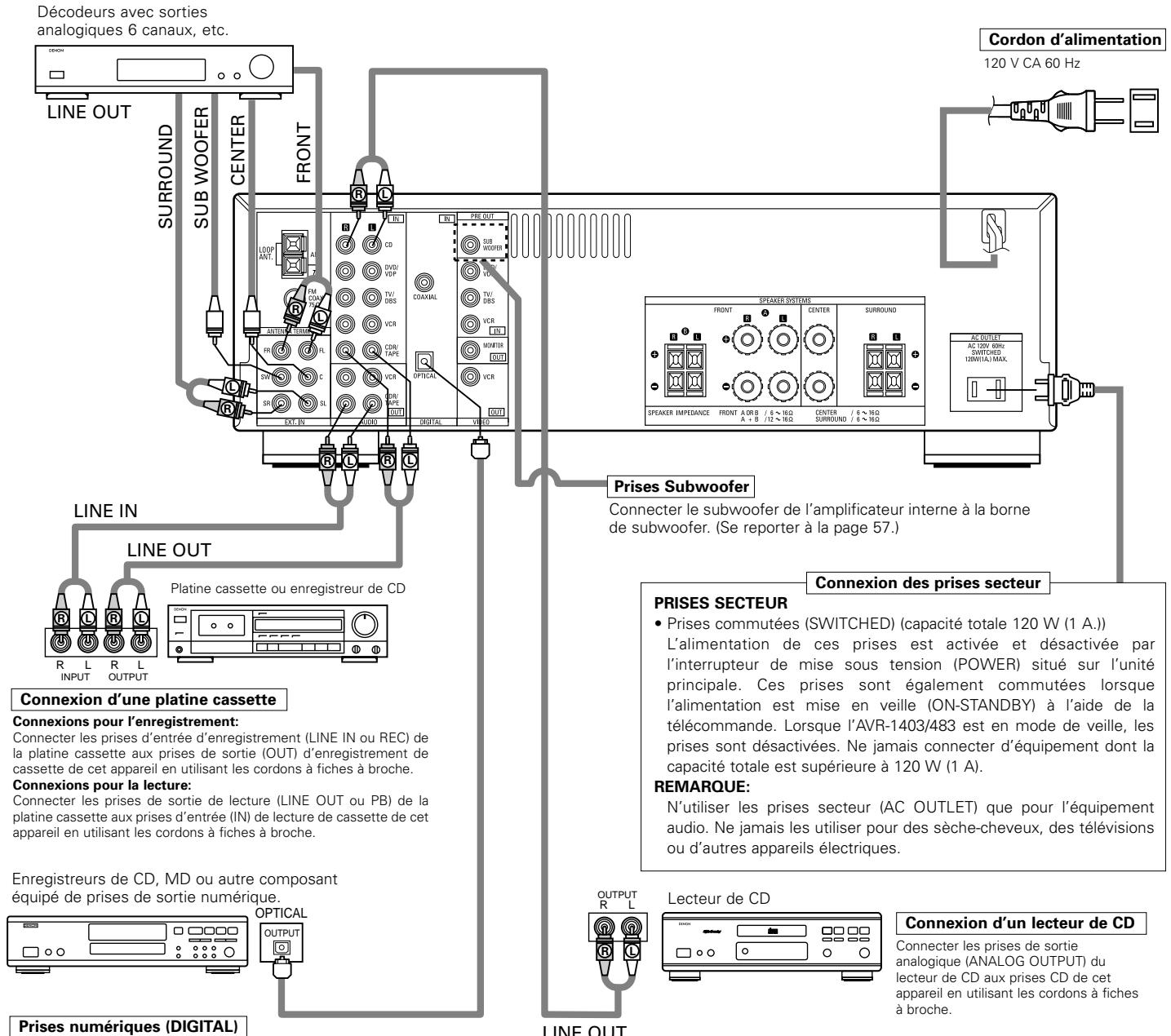

Connexion des composants audio

Utiliser ces prises pour des connexions à l'équipment audio avec sortie numérique. Se reporter à la page 64 pour les instructions sur le réglage de cetteborne.

• Utiliser des cordons à broche de cable de 75 Ω/ohms (vendus séparation) pour les connexions coaxiales.
• Utiliser des cables optiques (vendus séparément) pour les connexions optiques.

LINE OUT

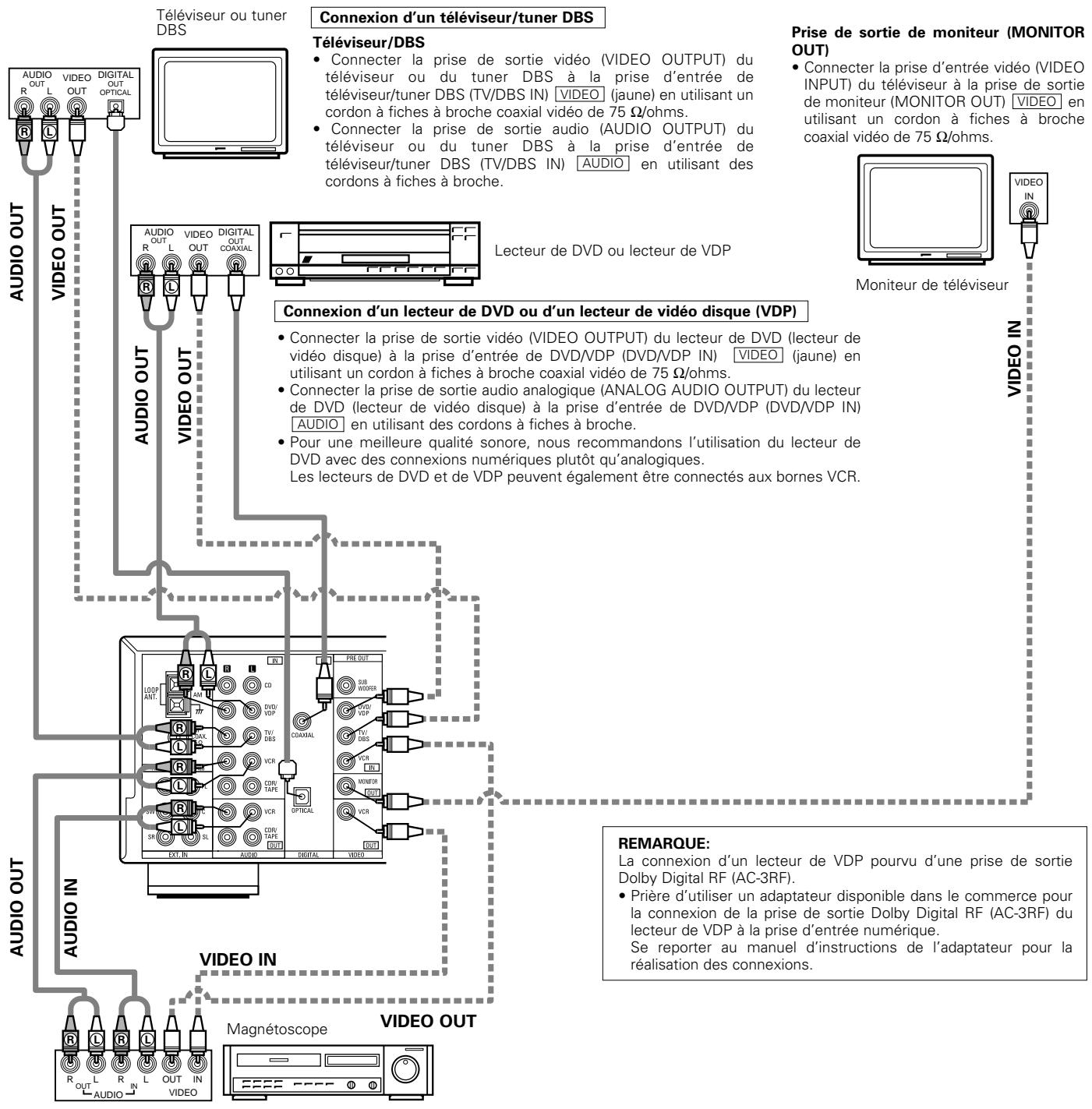

Connexion des composants video

Pour connecter le signal video, connecter en utilisant un cable de signal video de 75 Ω/ohms. L'utilisation d'un mauvais cable peut entraîner une baisse de la qualité du son.

Connexion des magnétoscopes

Connexions d'entrée/sortinge video:

• Connecter la prise de sortie video (VIDEO OUT) du magnétoscope à la prise d'entrée de magnétoscope (VCR IN) [VIDEO] (jaune) et la prise d'entrée video (VIDEO IN) du magnétoscope à la prise de sortie de magnétoscope (VCR OUT) [VIDEO] (jaune) en utilisant les cordons à fiches à broche coaxial video de 75 Ω/ohms.

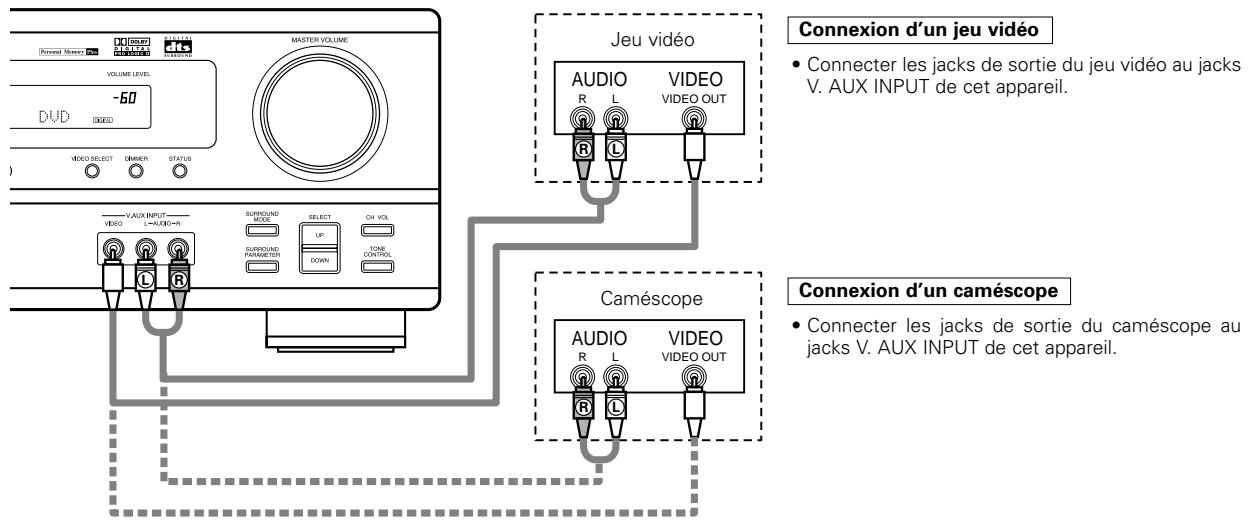

Connexion des prises de sortie audio:

• Connecter les prises de sortie audio (AUDIO OUT) du magnétoscope aux prises d'entrée de magnétoscope (VCR IN) [AUDIO] et les prises d'entrée audio (AUDIO IN) du magnétoscope aux prises de sortie de magnétoscope (VCR OUT) [AUDIO] en utilisant des cordons à fiches à broche.

- La borne V.AUX est recouverte d'un capuchon. Retirer ce capuchon en cas d'utilisation. (Pour les instructions sur la manière desteroler le capuchon, voir page 48.)

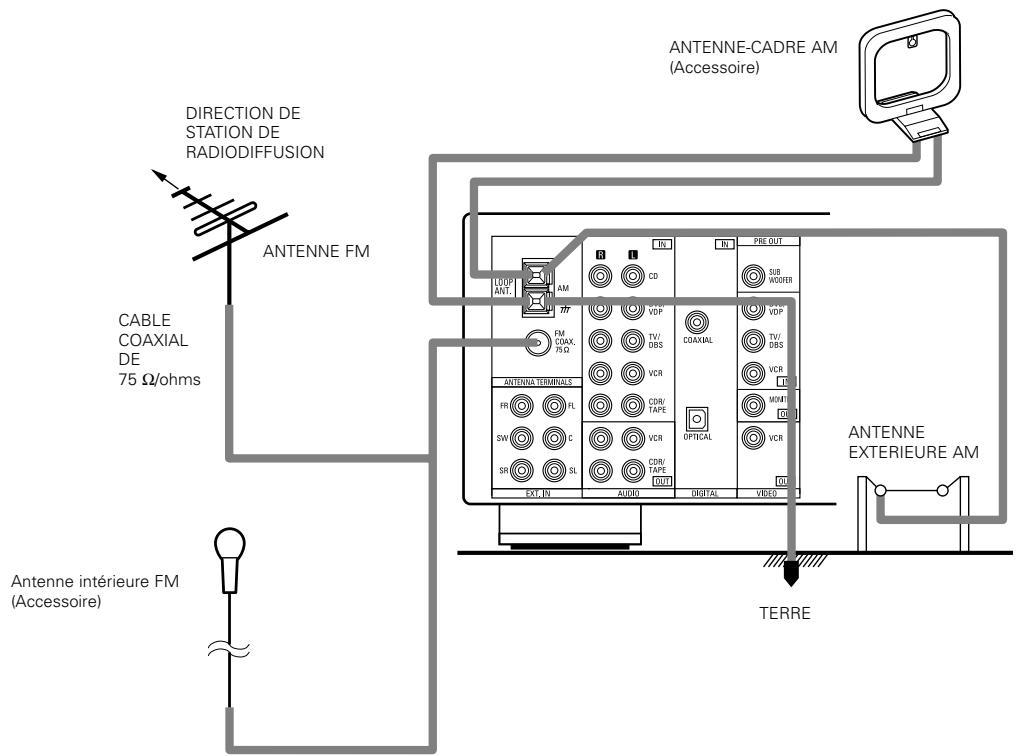

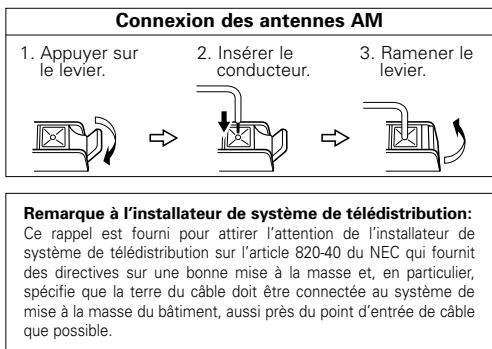

Connexion des bornes d'antennes

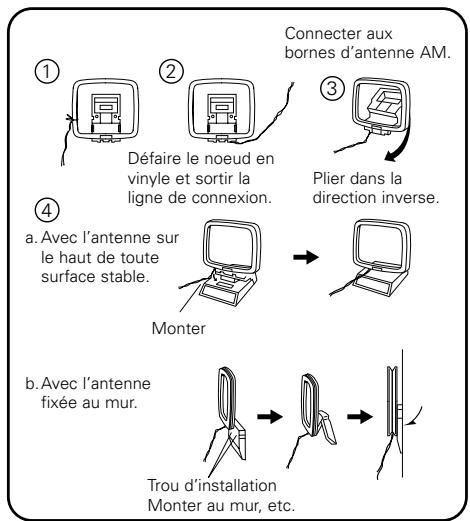

Ensemble d'antenne-cadre AM

Remarques:

• Ne pas connecter simultanément deux antennes FM.
• Méme si une antenné extérieure AM est utilisé, ne pas déconnecter l'antenne-cadre AM.
• Vérifier que les bornes de fil d'antenne-cadre AM ne touchent pas les parties métalliques du panneau.

Connexions du système d'enceintes

• Connecter les bornes d'enceinte aux enceintes en respectant les polarités (⊕ au ⊕, ⊙ au ⊙). Si les polarités ne sont pas respectées, un son central faible est entendu, l'orientation des divers instruments n'est pas correcte et le sens de la direction du son stéreo est détiérioré.
• Lors de la réalisation des connexions, prend soin de nemettre en contact aucun des conducteurs individuels du cordon d'enceinte avec des bornes adjacentes, avec des conducteurs d'autres cordons d'enceinte ou avec le panneau arrêté.

REMARQUE:

• NE JAMAIS toucher les bornes d'enceinte lorsque l'ampli est sous tension, sinon des décharges électriques risquent de se produit.
• N'utilise pas de cordons d'enceinte d'un diamètre de plus de 1,5 mm. Ce pourrait endommager les terminaux d'enceinte. (pour enceinte avant B, enceinte ambiance)

Impédance d'enceinte

• Lorsque des systèmes d'enceinte A et B sont utilisés séparément, les enceintes ayant une impédance de 6 à 16 Ω/ohms peuvent être connectées pour une utilisation comme enceintes avant.
• Attention, lors de l'utilisation simultanée de deux paires de haut-parleurs (A + B) à l'avant, bien calculer l'impédance de la combinaison pour qu'elle soit comprise entre 12 et 16 Ω/ohms.
• Des enceintes ayant une impédance de 6 à 16 Ω/ohms peuvent être utilisées comme enceintes centre et ambiance.
• Le circuit de protection peut être activé si le système est produit pendant une longue durée à un volume élevé lorsqu'les enceintes d'une impédance inférieure à celle spécifiée sont connectées.

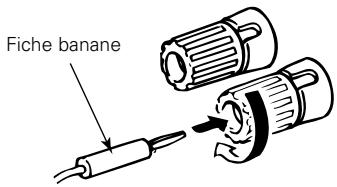

Connexion des bornes d'enceinte

1. Tourner dans le sens contraire des aiguilles d'une montre pour la desserrer.

2. Insérer le cordon.

3. Tourner dans le sens des aiguilles d'une montre pour la desserrer.

1. Pousser la manette.

1. Insérer le cordon.

1. Tirer la manette.

Connexion des fiches bananes

SYSTEME D'ENCEINTES AVANT

Tourner dans le sens des aiguilles d'une montre pour serrer, puis insérer la fiche banane.

SYSTEME D'ENCEINTES CENTRALES

Système B

Système A
Système A

Système B
B

(R)

autions à prendre lors de la connexion des pointes

Si une enceinte est placée pres d'un téléviseur ou d'un moniteur videoe, les couleurs de l'écran peuvent être perturbées par le magnetisme de l'enceinte. Si cela se produit, déplacer l'enceinte vers un endroit où cet effet ne se produit pas.

Prise de connexion pour subwoofer avec amplificateur incorpore (superwoofer), etc

Pour obtenir un effet de lecture Dolby Digital (AC-3), utiliser une unité pouvant reproductive suffisamment des fréquences inférieures à 80 Hz.

Circuit de protection

• Cet apparéil est équipé d'un circuit de protection haute vitesse. Le but de ce circuit est de protégger les enceintes contre des situations telles que lorsque la sortie de l'amplificateur de puissance est accidentellement court-circuitée et qu'un fort courant passé, lorsque la température avoirinant l' apparéil devient anormalement élevé, ou lorsque l' apparéil est utilisé à puissance élevé pendant une longue durée, ce qui entraîne une augmentation de température extrème.

Lorsque le circuit de protection est activé, la sortie des enceintes est coupée, et la DEL du tímoin d'alimentation clignote. Dans ce cas, suivre ces étapes: toujours couper l'alimentation de cet apparéil, vérifier s'il y a des définuts de connexion des cordons d'enceintes ou des cables d'entrée, et attendre que l' apparéil refroidisse, s'il est très chaud. Améliorer la ventilation autour de l' apparéil, et remettre sous tension.

Si le circuit de protection est à nouveau activé bien qu'il n'y ait pas de problème de câblage ou de ventilation autour de l'appareil, couper l'alimentation, et contacter un centre d'entretien DENON.

Remarque sur l'impédance des enceintes

• Le circuit de protection peut être activé si l'appareil est utilisé pendant une longue durée à un volume élevé lorsquè des enceintes d'une impédance inférieure à celle spécifiée (par exemple, enceintes ayant une impédance inférieure à 4 Ω/ohms) sont connectées. Si le circuit de protection est activé, la sortie des enceintes est coupée. Couper l'alimentation de l'appareil, attendre qu'il refroidisse, améliorer la ventilation autour de lui, puis remettre sous tension.

9 UTILISATION DE LA TÉLÉCOMMANDE

En suivant la procEDURE expliquée ci-dessous, insérer les piles avant d'utiliser la télécommande.

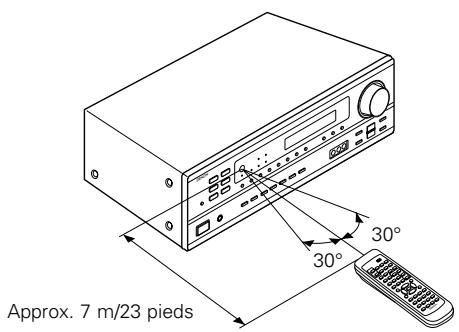

Plage d'utilisation de la télécommande

Diriger la télécommande vers le détecteur de télécommande de la manière indiquée sur le diagramme de gauche.

REMARQUES:

• La télécommande peut être utilisée à une distance directe d'environ 7 m (23 pieds), mais cette distance diminue ou le fonctionnement devient difficile s'il y a des obstacles entre la télécommande et le détecteur de télécommande, si le détecteur de télécommande est exposé à la lumière directe du soleil ou à une autre lumière forte, ou si elle est actionnée d'un angle.
• Des enseignes au néon ou autres dispositifs émettant des parasites type impulsion à proximate peuvent entrainer un mauvais fonctionnement, par conséquent garder l'appareil aussi loin que possible de ces dispositifs.

Insertion des piles

① Appuyer de la manière indiquée par la flèche, etPTRER en glissant.

② Insérer correctement les piles R6P/AA de la manière indiquée sur le diagramme.

③ Refermer le couvercle.

REMARQUES:

• N'utiliser que des piles R6P/AA pour le remplacement.
• Vérifier que les polarités sont correctes. (Voir l'illustration à l'intérieur du compartmenté à piles.)
• Retirer les piles si l'émetteur de la télécommande n'est pas utilisé pendant une longue période.
  Si des piles fuient, les jeter immédiatement. Eviter de toucher le matériel fuyant ou de le laisser entrer en contact avec un vêtement, etc. Nettoyer à fond le compartment à piles avant de mettre de nouvelles piles en place.
• Avoir des piles de remplacement à portée de main de manière à ce que les anciennes piles poussent être replacées aussi vite que possible quand il en est temps.
• Meme si moins d'un an s'est ecoulé, replacer les piles par des neues si l'appareil ne fonctionne pas lorsque l'unité de télécommande est actionnées à proximate. (La pile fournie ne sert que pour la vérification du fonctionnement. La replacer par une neue le plus tout possible.)

10 INSTALLATION DU SYSTEME

• Une fois que toutes les connexions avec les autres composants AV ont été faites comme indiqué dans “CONNEXIONS” (voir pages 53 à 58), faire les différents réglages décrits ci-dessous sur l'affichage.

Ces réglages sont nécessaires pour configurer le système de chambre d'écoute AV centré autour de cette unité.

1 Régler le commutateur coulissant vers "AUDIO".

Utiliser les touches suivantes pour installer le système:

- Articles d'installation de système et valeurs par défaut (réglées à la livraison de l'usine)

Installation de système			Valeurs par défaut
Speaker Configuration	Entrez la combinaison des enceintes de votre système et leurs taillies correspondantes (SMALL pour enceintes normales, LARGE pour pleine taille, pleine gamme) pour automatiquement régler la composition des signaux sortis par les enceintes et la réponse en fréquence.		Front Sp.	Center Sp.	Surround Sp.	Subwoofer
			Large	Small	Small	Yes
Subwoofer mode	Ceci sélectionne le subwoofer pour la lecture de signaux de profondes graves.		Subwoofer mode = Normal
Delay Time	Ce paramètre sert à optimiser la synchronisation avec laquelle sont produits les signaux audio des enceintes et du subwoofer en fonction de la position d'écoute.		Front & Subwoofer	Center	Surround L & R	—
			12 ft (3.6 m)	12 ft (3.6 m)	10 ft (3.0 m)	—
Digital Input	Ceci affecte les prises d'entrées numériques pour les différentes sources d'entrée.	Entrée numérique	COAXIAL	OPTICAL
		Source d'entrée	DVD/VDP	TV/DBS

REMARQUE:

• La configuration du système n'est pas affichée lorsque "HEADPHONE ONLY" est sélectionnée.

Avant de configurer le système

1
(Unité principale)

Vérifier que tous les composants sont en bon état, puis appuyez sur l'interrupteur de mise en marche POWER sur l'unité principale ou la touche POWER sur la télécommande pour allumer l'alimentation.

2

Appuyer sur la touche SYSTEM pour acceder aux réglages.

*SYSTEM SET UP

REMARQUE: Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".

3

Appuyer sur la touche SELECT ou (bas) pour passer à la configuration des haut-parleurs.

REMARQUE:

Appuyer à nouveau sur la touche SYSTEM pourmettre un terme à la configuration. La configuration du système peut être arrêté à n'importe quel stade. Tous les changements effectués jusqu'à ce stade seront pris en compte.

Configuration des haut-parleurs

1

Utiliser les touches (gauche) et (droit) pour selectionner le type des haut-parleurs avant installés.

1 FRONT LARGE

(Initial)

touche (gauche)

touche (droit)

Appuyer sur la touche SELECT ou (bas) pour passer au réglage des haut-parleurs centraux.

2

Utiliser les touches (gauche) et (droit) pour selectionner le type des haut-parleur centraux installés.

2 CENTER SMALL

(Initial)

touche (gauche)

iche (droit)

Appuyer sur la touche SELECT ou (bas) pour passer au réglage des haut-parleurs "surround".

REMARQUE:

• Lorsque l'option "Small" (petit) a ete selectionnee pour les haut-parleurs avant, I'option "Large" (grand) ne peut pas etre selectionnee pour les haut-parleurs centraux.

3

Utiliser les touches (gauche) et (droit) pour selectionner le type des haut-parleurs surround installés. (Initial)

3 SURR. SMALL

touche (gauche)

touche (droit)

Appuyer sur la touche SELECT ou (bas) pour passer au réglage du subwoofer.

REMARQUE:

• Lorsque l'option "Small" (petit) a été sélectionnée pour les haut-parleurs avant, l'option "Large" (grand) ne peut pas être sélectionnée pour les haut-parleurs centraux.

4

Utiliser les touches (gauche) et (droit) pour selectionner le type de subwoofer instalé.

touche (gauche) touche (droit)

Appuyer sur la touche SELECT ou (bas) pour entrer les réglages et passer au réglage de sortie de graves (SUBWOOFER MODE).

- Paramètres

Large..... Selectionner ce parametre en cas d'utilisation d'enceites pouvant entiement reproduce des sons faibles inférieurs a 80 Hz.

Small.... Slectionner ce parametre en cas d'utilisation d'enceintes ne pouvant pas reproduce des sons faibles inférieurs a 80 Hz avec volume suffisant. Lorsque ce reglage est selectionné, les basses fréquences inférieures à 80 Hz sont affectées au subwoofer.

None...... Sélectionner ce paramètre lorsqu'aucune enceinte n'est installée.

Yes/No.... Sélectionner "Yes" si un subwoofer est installé, Sélectionner "No" si un subwoofer n'est pas installé.

REMARQUE:

Selectionner "Large" ou "Small" non pas en fonction de la taille physique de l'enceinte, mais en fonction de la capacité de reproduction de basses à 80 Hz. Si vous ne pouvez pas déterminer le meilleur réglage, essayer en comparant le son lorsque réglé sur "Small" et lorsque réglé sur "Large", à un niveau qui n'endommagera pas les enceintes.

Precaution:

Lorsque le subwoofer n'est pas utilisé, toujours régler "Subwoofer = No", sinon le son grave du canal avant est divisé en canal de subwoofer et n'est pas produit dans certain mode.

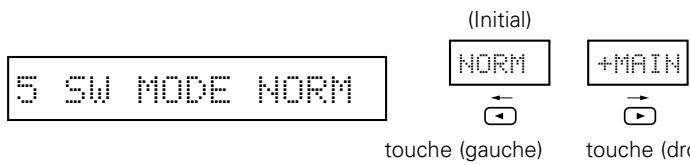

Réglage de la sortie de graves (SUBWOOFER MODE)

1

Utiliser les touches (gauche) et (droit) pour selectionner le mode de sortie de graves.

Appuyer sur la touche SELECT ou (bas) pour entrer le réglage et passer au réglage SPEAKER DISTANCE.

REMARQUES:

Attribution de la gamme de signaux de basse fréquence —

• Les signaux produits d'un canal de subwoofer sont des signaux LTD (pendant la lecture de signaux Dolby Digital ou DTS) et la gamme de signal de bassé fréquence des canaux régés sur "SMALL" dans la configuration de la gamme de signaux de bassé fréquence des canaux régés sur "LARGE" sont produits à partir de ces canaux.

Mode subwoofer

• Le mode subwoofer n'est effectif que si les enceintes avant sont régles sur "LARGE" et le subwoofer sur "YES" (Oui) dans le menu "Configuration des haut-parleurs" (Voir page 61, 62).
  Si les enceintes avant sont regliées sur "SMALL" ou le subwoofer sur "NO" (Non), le réglage du mode subwoofer n'a aucun effet sur la lecture de la gamme des signaux de bassé fréquence.
• Lorsque le mode de lecture "+"MAIN" (+Principaux) est selectionné, la gamme des signaux de basse fréquence des canaux régés sur "LARGE" est produit simultanément pour ces canaux et le canal subwoofer.
  Dans ce mode de lecture, la gamme des signaux de basse fréquence remplit la piece de manière plus régulière mais, suivant les dimensions et la forme de cette piece, des interférences peuvent se produit à cause de la diminution du volume de la gamme des signaux de basse fréquence.
• Lorsque le mode de lecture "NORM" est sélectionné, la gamme des signaux de bassé fréquence des canaux régés sur "LARGE" est uniquement produit à partir de ces canaux. Dans ce mode de lecture il y a peu d'interférences de gamme bassé fréquence dans la piece.
• Essayez une source musicale ou un film et sélectionné le mode de lecture qui procure le son de basse fréquence le plus fort.

Reglage de la distance des haut-parleurs

Entrer les distances de la positon d'ecoute aux enceintes, et regler le temps de retard d'ambiance.

Preparations:

Mesurer les distances de la position d'écoute aux enceinte (L1 à L3 sur le diagramme de droite.)

L1: Distance de l'enceinte centrale à la position d'écoute
L2: Distance des enceintes frontales à la position d'écoute
L3: Distance entre chaque haut-parleur surround et le centre d'écoute

ATTENTION:

※ Placer l'enceinte centrale à la égale distance des enceintes principales (gauche et droite) ou du subwoofer, ou de telle façon que la différence de distance (L2 - L1) soit égale ou inférieure à 5 pieds.
* Placer les enceintes d'ambiance (gauche et droite) à égale distance des enceintes principales (gauche et droite) ou du subwoofer, ou de telle façon que la différence de distance (L2 - L3) soit égale ou inférieure à 15 pieds.

1

Utiliser les touches (gauche) et (droit) pour régler la distance entre les haut-parleurs avant, le subwoofer et le centre d'écoute.

6 FRNT/5W 12ft

• Le chiffre de distance change d'un pied (ft) à chaque pression sur une des touches. Choiser la valeur la plus proche de la distance mesurée. ("SW" n'apparait que lorsque subwoofer = yes).

Appuyer sur la touche SELECT ou (bas) pour passer au réglage du haut-parleur central.

REMARQUE:

• La distance des haut-parleurs peut être ajustée entre 0 et 60 pieds en étapes de 1 pied.

2

Utiliser les touches (gauche) et (droit) pour régler la distance entre le haut-parleur central et le centre d'écoute.

7CENTER 12ft

• Le chiffre de distance change d'un pied (ft) à chaque pression sur une des touches. Choiser la valeur la plus proche de la distance mesurée.

Appuyer sur la touche SELECT ou (bas) pour passer au réglage du haut-parleur surround.

REMARQUE:

• Il n'y a pas de réglage lorsque "None" (aucun) a été sélectionné pour le haut-parleur central.

3

Utiliser les touches (gauche) et (droit) pour régler la distance entre les haut-parleurs surround et le centre d'écoute.

8 SURR. 10ft

• Le chiffre de distance change d'un pied (ft) à chaque pression sur une des touches. Choiser la valeur la plus proche de la distance mesurée.

Appuyer sur la touche SELECT ou (bas) pour entrer le réglage et passer au réglage d'entrée numérique (COAX).

REMARQUE:

• Il n'y a pas de réglage lorsque "None" (aucun) a été sélectionné pour le haut-parleur surround.

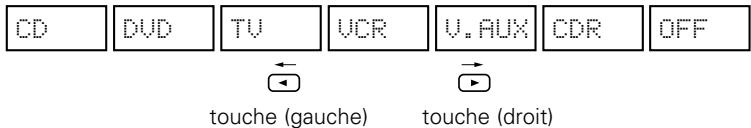

Configuration de l'entrée numérique

Selectionner le type d'appareil connecté aux bornes de l'entrée numérique.

1

Utiliser les touches (gauche) et (droit) pour selectionner le type d'appareil connecté aux bornes de l'entrée coaxiale (COAXIAL).

9 COFX DVD

(Initial)

• Sélectionner "OFF" (arrêt) si dernier apparil n'est connecté.

Appuyer sur la touche SELECT ou (bas) pour passer au réglage d'entrée optique (OPT).

2

Utiliser les touches (gauche) et (droit) pour régler le type de dispositif connecté aux bornes d'entrée optique (OPTICAL).

18 OPT TV

• Sélectionner "OFF" (arrêt) si dernier apparéil n'est connecté.

Appuyer sur le touche SELECT ou (bas) pour recommencer complètement les réglages depuis le début.

REMARQUE:

TUNER ne peuvent pas etre selectionnés.

Apres avoir configure le système

1

Appuyer sur la touche SYSTEM pour terminer la configuration du système.

Ceci termine les opérations de configuration du système. Une fois la configuration terminée, il n'est plus nécessaire d'effectuer de changement sauf si un nouvel élément est ajouté ou si la disposition des haut-parleurs est modifiée.

11 UNITE DE TELECOMMANDE

Utilisation des composants audio DENON

Les composants audio télécommandables DENON peuvent être contrôleés en utilisant la télécommande de cet appeareil. Cependant, remarquer que certains composants ne peuvent pas'être actionnés avec cette télécommande.

1 Régler le commutateur coulissant vers la position du composant à actionner (CD ou MD/CDR).

Utiliser les touches indiquées ci-dessous pour actionner le composant audio. Pour les détails, se reporter au mode d'emploi du composant respectif.

a. Pour lecteur CD et enregistrure de MD/CD

: Recherche manuelle (en arriere et en avant)

:Arret

: Lecture

1: Recherche automatique

:Pause

DISC SKIP+ : Sélection de disque (Uniquement changeur de CD)

b. Pour platine cassette (TAPE)

:EnArriere
:En Avant
:Arrét
: Lecture en avant
: Lecture en arrête

c. Pour TUNER

SHIFT : Changer la plage de canaux prêreglés

CHANNEL:ugmentation/diminution de canal preréglé

(+, - )

REMARQUE:

• La platine cassette (TAPE) et tuner peut être utilisé lorsque le commutateur est sur la position "AUDIO".

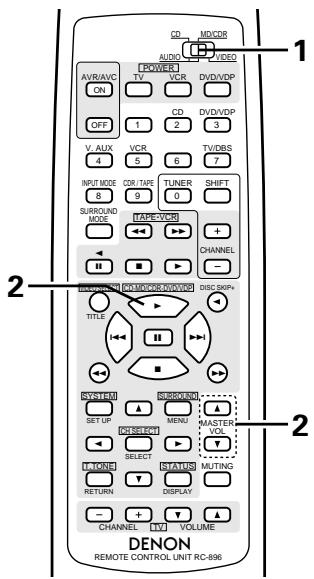

Mémoire préréglée (Composants audio)

Les composants DENON peuvent etre actionnés en reglant la memoire pre-reglee sur MD ou CDR. L'opération n'est pas possible pour certains modèle.

1 Régler le commutateur coulissant vers "MD/CDR".

2 Tout en maintainant enforcé le bouton de lecture () , appuyer sur le bouton du composant que vous souhaitez régler. (Se reporter au tableau 1.)

Tableau 1: Combinations des codes de système personnels

• La mémoire ne peut être prépréglée que pour le MD ou le CDR.
  ※ Codes prerégles réglés à la livraison de l'usine et lorsque réinitialisés.

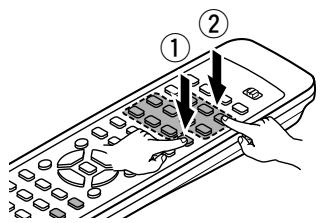

Mémoire préréglée (Composants video)

DENON et d'autres fabricants de composants peuvent etre actionnés en reglant la mémoire préréglée de votre fabricant de composant video. La télécommande peut etre utilise pour faire fonctionner les composants d'autres marques sans utiliser la fonction d'apprentissage en enregistrant la marque du composant comme indiqué sur la liste de codes préréglés (page 92, 93). L'opération n'est pas possible pour certains modèle.

1 Régler le commutateur coulissant vers "VIDEO".

2 Tout en maintainant la touche SHIFT ① enforcée, appuyer sur la touche POWER ② des composants DVD/VDP, VCR ou TV à régler.

※ Appuyer sur et maintainir enfoncée la touche SHIFT.

3 Tout en maintainant la touche SHIFT ① enforcée, appuyer sur les touches numériques ② pour entrer le code préréglé à 2 chiffres correspondant à la marque de composant dont les signaux sont à ménoriser.

Voir la liste à la page 92 et 93 pour les codes prérégles(à 2 chiffres).

Pour continuer l'enregistrement d'autres composants, repeter les étapes 2 à 3.

REMARQUES:

• Les signaux des touches enforcées sont émis pendant le réglage de la mémoire prérégée. Pour éviter une opération accidentelle, recouvrir la fenêtre d'émission de la télécommande pendant le réglage de la mémoire prérégée.
• Certains modes et années de fabrication de composants portant la marque figurant sur la liste de codes prêrglés ne peuvent pas etre utilisés.
  Lappereil est equipede pluseurs types de codes de telecommande, qui dependent de la marque. Si aucune operation n'est effectuee, modifier le code preregle en numero a 2 chiffres et recommencer.

Utilisation d'un composant video sauvegardé dans la mémoire pré régée

1

Placer le commutateur coulissant sur la position "VIDEO".

2

Actionner le composant video.

• Pour les détails, se reporter aux instructions d'utilisation du composant.
• Pour les détails, se reporter aux Liège de Codes Prépréglés (page 92, 93).
  ※ Certains modèles ne peuvent pas être actionnés avec cette unité de télécommande.

a. Pour lecteur DVD

POWER : Met sous et hors tension

：Arrêt

: Lecture

: Recherche automatique (repération)

: Recherche manuelle (en arrêté et en avant)

:Pause

TITLE : Appeler le titre

MENU : Appeler le menu

DISPLAY : Changer l'affichage

SET UP : Installation de DVD

RETURN : Retour de menu

:Curseur vers le haut/bas

:Curseurversla gauche/droite

SELECT : Entrer le réglage

REMARQUE:

Certain fabricants utilisent des noms différents pour les touches de commande de DVD, donc se reporter également aux instructions de télécommande de ce composant.

b. Pour lecteur de videodisque (VDP)

POWER

: Mise sous/hors tension

: Recherche manuelle

(en arrêté et en avant)

:Arrêt

: Lecture

: Recherche automatique

(repérage)

1

:Pause

c. Pour platine video (VCR)

POWER

: Mise sous/hors tension

A

: Recherche manuelle

(en arrrière et en avant)

:Arrêt

: Lecture

1

: Pause

CHANNEL:Changer le canal

(+, -)

d. Pour moniteur de téléviseur

POWER : Mise sous/hors tension

VOLUME : Augmentation/baisse

(▲,▼)

de volume

CHANNEL:Changer le canal

(+, -)

12 OPERATION

Avant l'utilisation

Preparatifs:

Vérifier que toutes les connexions sont bonnes.

Allumer l'alimentation.

Appuyer sur la touche ON/STANDBY sur l'unité principale ou sur la touche AVR.AVC sur la télécommande pour la mesure sous tension.

ON/STANDBY
(Unité principale)

(Unité de télécommande)

• ON/STANDBY (sous tension/atteinte)

Lorsqu'on appuie sur la touche, l'alimentation s'allume et l'affichage s'éclaire pendant environ une seconde.

Lorsqu'on appuie encore, l'alimentation s'éteint, le mode de veille est mis et l'affichage s'éteint.

Quelques secondes s'écoulient entre le moment où l'interrupteur de mise sous tension a été mis en position "ON" et le début d'émission de son. Ceci est d'au circuit de mise en sourdine qui évite le bruit lors de la mise sous et hors tension.

Sélectionner les enceintes avant.

Appuyer sur le commutateur d'enceinte A ou B pour activer l'enceinte.

(Unité principale)

Lecture de la source de programme analogue

1 Appuyer sur la touche de la source de programme à reproductive. Example 1: CD

(Unité principale)

(Unité de télécommande)

Example 2: CDR/TAPE
(Unité principale)

(Unité de télécommande)

2 Sélectionner le mode d'entrée. Pour selectionner le mode d'principal.

• Sélection du mode analogique Appuyer sur la touche ANALOG pour passer à l'entrée analogue.

(Unité principale)

• Sélection du mode d'entrée externe (EXT. IN)
  (Dans ce cas, effectuer la du composant connecté à la borne "EXT. IN".)

Appuyer sur la touche EXT. IN pour changer l'entrée externe.

(Unité principale)

• Sélection des modes AUTO, PCM et DTS. Le mode change de la manière indiquée ci-dessous chaque fois que la touche INPUT MODE est enforcée.

INPUT MODE
(Unité principale)

Pour selectionner le mode d'entrée à l'aide de la télécommande.

• Le mode change de la manière indiquée ci-dessous chaque fois que la touche INPUT MODE est enforcée.

Fonction de selection de mode d'entrée

Différentes modes d'entrée peuvent être sélectionnés pour les différentes sources d'entrée. Les modes d'entrée seLECTIONNÉS pour les sources d'entrée séparées sont sauvégardés dans la mémoire.

① AUTO (mode auto)

Dans ce mode, les types de signaux entrés dans les prises d'entrée numérique et analogique pour la source d'entrée sélectionnée sont déetectés et le programme dans le décodeur d'ambiance de cet apparéil est sélectionné automatiquement à la lecture. Ce mode peut être sélectionné pour toutes les sources d'entrée autres que TUNER.

La présence ou l'absence de signaux numériques est détectée, les signaux entrés vers les prises d'entrée numérique sont identifiés et le décodage et la lecture sont automatiquement effectuels en format DTS, Dolby Digital ou PCM (stéreo 2 canaux). Si chaque signal numérique n'est entré, les prises d'entrée analogue sont sélectionnées.

Utiliser ce mode pour dire des signaux au format Dolby Digital.
② PCM (mode de lecture exclusive de signaux PCM)
Le décodage et la lecture ne sont effectuels que lorsque des signaux PCM sont entrés.
Rumarquer que des parasites peuvent être générés en cas d'utilisation de ce mode pour lire des signaux qui ne sont pas au format PCM.
③ DTS (mode de lecture exclusive de signaux DTS)
Le décodage et la lecture ne sont effectuels que lorsque des signaux DTS sont entrés.
④ ANALOG (mode de lecture exclusive de signaux audio analogiques) Les signaux entrés vers les prises d'entrée analogue sont décodés et joués.
EXT. IN (mode de scélection de prise d'entrée de décodeur externe) Les signaux entrés vers les prises d'entrée de décodeur externe sont reproduits sans passer par le circuit d'ambiance.

REMARQUE:

• Note that noise will be output when CDs or LDs recorded in DTS fRemarquez que du bruit va etre émis lorsque des CD ou des LD enregistrées en format DTS sont lus dans le mode "PCM"(lecture calibré pour le signal PCM) ou "ANALOG" (lecture calibrée pour un signal audio analogue). Choisissez le mode AUTO ou DTS (lecture calibrée pour le signal DTS) quand vous lisez des enregistrentes de format DTS à partir d'un lecteur de disque laser.

Remarques sur la reproduction d'une source encodée avec DTS

• Du bruit parasite peut apparaitre avec amorce au début de la lecture et pendant la recherche en cours de lecture d'un DTS dans le mode automatique. Si cela se produit, écouter les DTS dans un mode précis.
• Dans certains cas rares des bruits parasites peuvent se produit lorsque vous arrêtez la lecture d'un DTS-CD ou d'un DTS-LD.

3 Sélectionner le mode de lecture. Appuyer sur le touche du MODE SURROUND, puis appuyer ensuite sur le touche SELECT.

(Unité principale)

(Unité de télécommande)

※ TPour sélectionner le mode d'ambiance pendant le réglage des paramètres d'ambiance, le volume du canal ou la commande de tonalité, appuyer sur la touche de mode d'ambiance, puis utiliser le sélecteur. (Voir page 72.)

(Unité principale)

1 Commencer la lecture sur le composant selectionné.

4 Pour les instructions d'utilisation, se reporter au manuel du composant.

5 Regler le volume.

Le niveau de volume est affiché sur l'affichage de niveau de volume principal.

(Unité principale)

(Unité de télécommande)

※ Le volume peut être ajusté dans la gamme de -60 à 0 à 18 dB, en étapes de 1 dB. Cependant, lorsque le niveau de canal est régé de la manière décrite à la page 73, si le volume d'un canal est régé à +1 dB ou plus, le volume ne peut pas être ajusté jusqu'à 18 dB. (Dans ce cas, la gamme de réglage maximum de volume est "18 dB — (Valeur maximum de niveau de canal)".)

Mode d'entrée en cas de reproduction de sources DTS
- Du bruit sera sorti si des CD ou LD compatibles DTS sont reproduits dans le mode "ANALOG" ou "PCM". En cas de reproduction de sources compatibles DTS, toujours connecter le composant source aux prises d'entrée numérique (OPTICAL/COAXIAL), et régler le mode d'entrée à "DTS".

Affichage du mode d'entrée

• En mode AUTO

• En mode DIGITAL PCM

• En mode DIGITAL DTS

• En mode ANALOG

Un de ceux-ci s'allume selon le signal d'entrée.

Affichage du signal d'entrée

DOLBY DIGITAL

DTS

PCM

※ L'indicateur DIGITAL s'allume lorsque les signaux numériques sont entrés de façon correcte. Si l'indicateur DIGITAL ne s'allume pas, vérifier si le réglage des composants d'entrée numériques et les connexions sont corrects et si le composant est sous tension.

REMARQUE:

• L'indicateur [DIGITAL] s'allume lors de la lecture de CD-ROMs contenant des données autres que des signaux audio, maisaucun son n'est entendu.

Après le début de la lecture

[1] Réglage de la qualité sonore (tonalité)

La tonalité commute de la manière suivante chaque fois que l'on appuie sur la touche TONE CONTROL.

(Unité principale)

2 Lorsque le nom du volume devant etre régle est selectionné, tourner le bouton SELECT pour régler le niveau.

• Pour augmenter les graves ou les aigués: Appuyer sur la touche SELECT UP. (Le son de graves ou d'igués peut être augmenté jusqu'à +10 dB en étapes de 2 dB.)
• Pour diminuer les graves ou les aiguës: Appuyer sur la touche SELECT DOWN. (Le son de graves ou d'iguës peut être réduit jusqu'à -10 dB en étapes de 2 dB.)

Si vous ne foulez pas regler les graves ou les aiguës, activer le mode d'invalidation de tonalité.

※ Les signaux ne passent pas par les circuits de réglage de graves et d'aigués, assurant un son deffective qualité.

(Unité principale)

[2] Ecoute avec casque

1 Connecter le casque à la prise PHONES du panneau avant.

2 Appuyer sur le touche SPEAKER A et B pour eteindre I'enceinte的选择。

※ ATTENTION: Aucun son n'est produit à la sortie casque lorsqu'les enceintes A et B sont activées.

[3] Désactivation provisoire du son (sourdine)

Utiliser cette fonction pour désactiver momentanément la sortie audio. Appuyer sur la touche MUTING.

Annulation du mode MUTING. Appuyer à nouveau sur la touche MUTING. La sourdine sera également annulée lorsque le MASTER VOL est augmente ou diminué.

(Unité de télécommande)

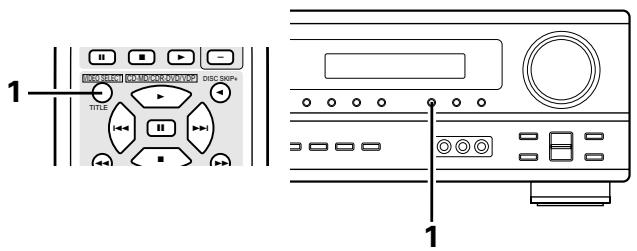

[4] Combinaison du son actuellement en cours de reproduction avec l'image désirée

1 Lecture simultanée Utiliser ce commutateur controller une source v autre que la source audio

Appuyer répétivement sur la touche VIDEO SELECT jusqu'à ce que la source désirée apparaissé sur l'afficha

※ Annulation de la lecture simultanée.
- Sélectionner "SOURCE" à l'aide de la touche de sélection video.
- Sélectionner la source de programme à l'appareil connecté à l'entrée video.

[5] Vérification de la source programme actuellement en cours de reproduction, etc.

1 Affichage du panneau avant

• Les descriptions de fonctionnement de l'appareil sont également affichées sur l'affichage du panneau avant. De plus, l'affichage peut être commuté pour vérifier l'état de fonctionnement

pendant la lecture d'une source en appuyant sur la touche STATUS.

2 Utilisation de la fonction de réduction d'intensité d'éclairage

Utiliser cette fonction pour modifier la luminosité de l'affichage.

La luminosité de l'affichage change en quatre paliers (clair, moyen, nombre et étenteint) en appuyant sur la touche DIMMER de la principale.

※ La luminosité change en 3 étapes chaque fois que la touche est enforcée, et finally l'affichage disparait.

Lecture en utilisant les prises d'entrée externe (EXT. IN)

1 Passer au mode d'entrée externe (EXT. IN). Appuyer sur EXT. IN pour changer l'entrée externe.

(Unité principale)

(Unité de télécommande)

Une fois cette sélection effectuée, les signaux d'entrée, connectés aux canaux FL (avant gauche), FR (arrière droit), C (central), SL (surround gauche) et SR (surround droit) des jacks EXT.IN, sont envoyés directement aux systèmes d'enceinte avant (gauche et droit), central et surround (gauche et droit) sans passer par les circuits surround. En plus, l'entrée du signal vers la prise SW (subwoofer) est dirigée sur la prise PRE OUT SUBWOOFER.

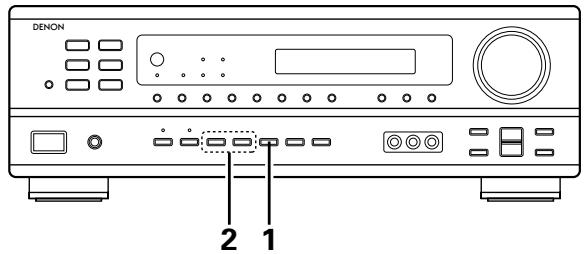

Annulation du mode d'entrée externe

Pour annuler le réglage de l'entrée externe (EXT. IN), appuyez sur le bouton INPUT MODE (AUTO, PCM, DTS) ou ANALOG pour désirer le mode d'entrée souhaïté. (Voir page 69).

INPUT MODE
(Unité principale)

ANALOG

INPUT MODE
(Unité de télécommande)

• Lorsque le mode d'entrée est régle à l'entrée externe (EXT. IN), le mode de lecture (STEREO, DOLBY/DTS SURROUND, 5CH STEREO ou DSP SIMULATION) ne peut pas être régle.

REMARQUES:

• Dans les modes de lecture autres que le mode d'entrée externe, les signaux connectés à ces prises ne peuvent pas etre reproduits. De plus, les signaux ne peuvent pas etre sortis de canaux non connectés aux prises d'entrée.
• Le mode d'entrée externe peut être régle pour toute source d'entrée. Pour regarder la vente tout en écouteant le son, sélectionner la source d'entrée à laquelle est connecté le signal video, puis régler ce mode.

Enregistrement d'un programme source

(enregistrement de la source avec contrôle simultané)

1 Suívez les étapes 1 à 3 de la section "Lecture de la source d'entrée".

2 Demarrer l'enregistrement sur la platine à cassettes ou le magnétoscope.

Pour les instructions, se rapporter aux instructions d'utilisation de l'appareil.

Enregistrement simultané

Les signaux de la source selectionnee avec la touche de selection de fonction sont transmis simultanement aux prises CDR/TAPE et VCR REC OUT. Si un total de deux platines à cassettes/magnétoscopes sont connectés et régles en mode d'enregistrement, la même source peut être enregistrée simultanément sur chaque platine/magnétoscope.

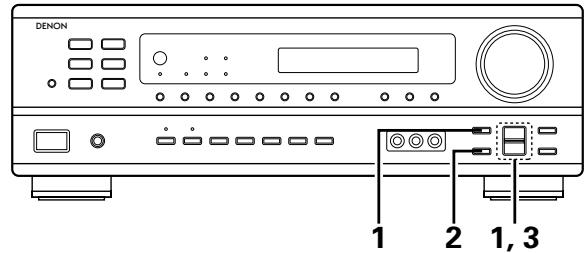

REMARQUE:

Le signal AUDIO IN selectionné à l'aide de la touche de sélection de fonction est envoyé aux prises CDR/TAPE et VCR AUDIO OUT.

13 AMBIANCE

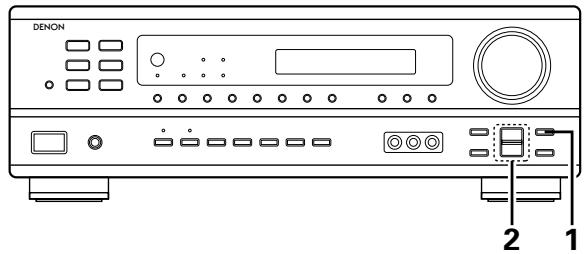

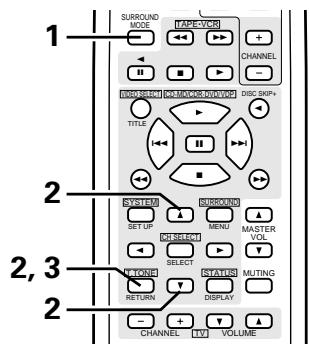

Avant la lecture utiliser la fonction d'ambiance

• Avant d'effectuer une lecture avec la fonction d'ambiance sonore, s'assurer d'utiliser aparavant les tonalités de test pour ajuster les réglages niveaux de reproduction de chacune des enceintes. Ce réglage peut être effectué à partir de la télécommande, comme déscrit ci-dessous.
• Les régles effectués avec les tonalités de test sont valables uniquement avec les modes DOLBY/DTS SURROUND. Les niveaux de reproduction régles pour des modes d'ambiance différents sont automatiquement mis en mémoire dans chacun des modes d'ambiance.

1 Passer aux modes DOLBY/DTS SURROUND (Dolby Pro Logic II ou Dolby Digital ou DTS).

(Unité principale)

(Unité de télécommande)

2 Appuyer sur la touche TEST TONE.

(Unité de télécommande)

Les tonalités d'essay sont envoyées des différentes enceintes. Utiliser les touches de réglage du volume des canaux pour ajuster de telle façon que le volume des tonalités d'essay soit identique pour toutes les enceintes.

(Unité de télécommande)

REMARQUE: Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".

3Après la fin du réglage, appuyer à nouveau sur la touche TEST TONE.

(Unité de télécommande)

• Àpès le réglage utilisant les tonalités d'essay, ajuster les niveaux des canaux en fonction des sources de lecture ou selon votre convenance personnelle, comme décrit ci-dessous.

1 Sélectionner l'enceinte dont vous pouze ajuster le niveau.

(Unité principale)

(Unité de télécommande)

Le canal change de la manière indiquée ci-dessous chaque fois que la touche est enforcée.

REMARQUE: Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".

2 Ajuster le niveau de I'enceinte selectionnee.

(Unité principale)

(Unité de télécommande)

※ Le niveau de reproduction de l'enceinte sélectionnée peut être régé sur une plage de valeurs allant de +12 à -12 dB en utilisant les touches SELECT (haut et bas).

※ Le réglage par défaut du niveau de canal est de 0 dB.

Mode Dolby Surround Pro Logic II

1 Sélectionner la fonction se rapportant au composant que vous désirez écouter.

Example:
(Unité principale)

(Unité de télécommande)

2 Sélectionner le mode Dolby Surround Pro Logic II.

Selectionner le mode DOLBY PRO LOGIC II en utilisant les touches SELECT.

(Unité principale)

Le mode d'ambiance sonore change si la touche SURROUND MODE est enforcée. Sélectionner le mode DOLBY PRO LOGIC II.

(Unité de télécommande)

• Le témoin Dolby Pro Logic s'allume.

3 Reproduire une source programme avec la marque DOBY SURROUND

• Pour les instructions d'utilisation, se reporter aux manuels des composants respectifs.

4 Sélectionner le mode de paramètre d'ambiance sonore.

(Unité principale)

(Unité de télécommande)

※ Pour effectuer cette opération à l'aide de la télécommande, vérifier que l'interrupteur de selection de mode est régle sur "AUDIO".

5 Sélectionner le meilleur mode pour laSouce. SELECT

(Unité principale)

(Unité de télécommande)

6 Regler les parametes d'ambiance sonore selon le mode.

(Unité principale)

(Unité de télécommande)

• Le mode se commute à chaque pression sur la touche comme indiqué ci-dessous.

7 Régler les paramétrages d'ambiance sonore.

• Réglage CINEMA EQ

• Réglage PANorama

• Réglage DIMENSION

• Reglage CENTER WIDTH

• Réglage DEFAULT

※ Sélectionner "Yes" pour returner aux valeurs d'usine par défaut.

REMARQUE:

• Pendant le réglage des paramètres, l'affichage va revenir à son état d'origine plusieurs secondes après que le dernier bouton ait été enforcé, ce qui terminera le réglage.

Paramètres d'ambiance ①

Mode Pro Logic II:

Le mode Cinéma peut être utilisé pour les émissions de télévision en stéreo et tous les programmes enregistrées en Dolby Surround.

Le mode Music est recommendé comme mode standard pour les systèmes musicaux à son automatique (pas de video) et optionnel pour le système A / V.

Le mode Pro Logic offre le même traitement d'ambiance robuste que le mode Pro Logic d'origine si le contenu de la source n'est pas de qualité optimale.

Selectionner un des modes ("Cinema", "Music" ou "Pro Logic").

Commande de Panorama:

Ce mode estend l'image stéreo frontale pour inclure les enceintes d'ambiance ou un effet "wraparound" excitant avec une exposition d'image latérale.

Selectionner "OFF" ou "ON".

Commande de dimension:

Cette commande ajuste progressivement le champ sonore vers l'avant ou l'arrière.

La commande peut être régée en 7 étapes de 0 à 6.

Commande de largeur centrale:

Cette commande ajuste l'image centrale de sorte qu'elle puisse etre entendue uniquement de l'enceinte centrale; unquipment des enceintes gauche/droite comme une image fantôme ou des trois enceintes frontales pour varier les degrés d'enregistrement. La commande peut etre reglee en 8 etapes de 0 a 7.

Mode Dolby Digital (uniquement avec entrée numérique) et le mode d'ambiance DTS (uniquement avec entrée numérique)

1 Sélectionner la source d'entrée. Reproduire avec une entrée nu

① Sélectionner une source d'entrée régée à numérique (COAXIAL/OPTICAL) (voir page 64).

Example:

② Régler le mode d'entrée à "AUTO" ou "DTS".

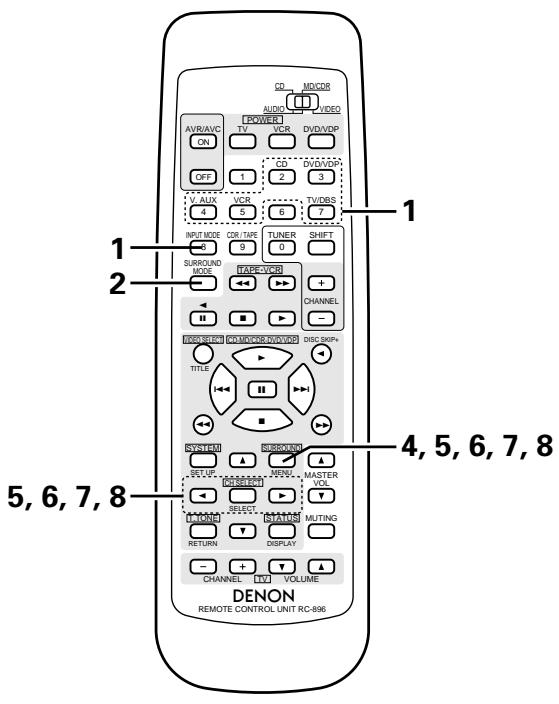

Sélectionner le mode Dolby/DTS Surround.

Si cette opération est effectué à partir du panneau de commande de l'appareil principal, appuyer sur le touche du SURROUND MODE, puis appuyer ensuite sur le touche SELECT, afin de désirir "DOLBY/CTS".

• Ceci apparait sur l'affichage. (DOLBY PLII, DOLBY PROLOGIC, DOLBY DIGITAL, DTS)

(Unité principale)

3 Reproduire une source programme avec la marque DOLBY DIGITAL , dt

S'allume

• Le témoin Dolby Digital s'allume en cas de reproduction de sources Dolby Digital.

• Le témoin DTS s'allume en cas de reproduction de sources DTS.

4 [SURROUND] Régler le paramètre d'ambiance en fonction de la source. Appuyer tout d'abord sur la touche SURROUND.

REMARQUE: Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".

(Unité de télécommande)

5 Utiliser les touches (gauche) et (droit) pour régler CINEMA EQ.

Appuyer sur la touche SURROUND ou (bas) pour passer au réglage D. COMP.

6

(Unité de télécommande)

(Unité de télécommande)

Utiliser les touches (gauche) et (droit) pour régler la compression de la gamme dynamique (D.COMP).

(Initial)

D. COMP. OFF

REMARQUE

Ce paramètre n'est pas affchépendant la lecture DTS.

7

(Unité de télécommande)

(Unité de télécommande)

Appuyer sur la touche SURROUND ou (bas)

pour passer au réglage LFE.

Utiliser les touches (gauche) et (droit) pour régler le niveau LFE.

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1

• Le niveau peut être ajusté en unités de 1 dB de -10 à 0 dB.

Régler au niveau désiré en fonction des systèmes d'enceintes utilisés et de la source à reproduire.

Appuyer sur la touche SURROUND ou (bas) pour passer au réglage par défaut.

8

(Unité de télécommande)

(Unité de télécommande)

Pour remettre le système en configuration par défaut, utiliser les touches (gauche) et (droit) pour que "Yes" s'affiche.

DEFAULT

YES

NO

touche (gauche)

touche (droit)

Appuyer sur la touche SURROUND ou (bas) pour passer au réglage CINEMA EQ.

REMARQUE:

• Pendant le réglage des paramètres, l'affichage va revenir à son état d'origine plusieurs secondes après que le dernier bouton ait estenforcé, ce qui terminera le réglage.

Paramètres d'ambiance ②

CINEMA EQ. (Egaliseur Cinéma):

La fonction Cinema EQ diminue doucement le niveau des fréquences trésélevées, compensant les pistes sonores de films à son trop éclatant.

Sélectionner cette fonction si le son en provenance des enceintes avant est trop éclatant.

Cette fonction n'est opérationnelle que dans les modes Dolby Pro Logic et Dolby Digital, DTS Surround. (Les mêmes réglages sont effectués pour tous les modes de fonctionnement.)

D.COMP. (Compression de gamme dynamique):

Les pistes sonores de films ont une formidable gamme dynamique (contraste entre sons très doux et très forts). Pour écouter tard la nuit ou chaque fois que le niveau sonore maximum est plus bas que d'habitude, la compression de gamme dynamique vous permet d'entendre tous les sons de la piste sonore (mais avec une gamme dynamique réduite). (Ceci n'est opérationnel qu'en cas de reproduction de sources programmes enregistrées en Dolby Digital.) Sélectionner un des quatre paramètres ("OFF", "LOW", "MID" (moyen) ou "HI" (haut)). Régler à "OFF" pour une écoute normale.

LFE (Effet de basse fréquence):

Source programme et gamme de réglage:

1. Dolby Digital: -10 dB à 0 dB
2. DTS Surround: -10 dB à 0 dB

Lorsque le logiciel encod avec Dolby Digital est reproduit, il est recommandé que le niveau LFE (LFE LEVEL) soit regle à 0 dB pour une lecture correcte avec Dolby Digital.
Lors de la lecture de programme de film au format DTS, il est recommendé de régle le niveau LFE LEVEL sur 0 dB pour corriger la lecture DTS.
Lors de la lecture de programme musicaux au format DTS, il est recommandé de régle le niveau LFE LEVEL sur -10 dB pour corriger la lecture DTS.

14 SIMULATION D'AMBIANCE DSP

• Ce apparéil est équipé d'un DSP (proceseur numérique de signal) de haute précision qui utilise le traitement des signaux numériques pour recrérer de manière synthétique le champ sonore. Un des 7 modes d'ambiance prérégles peut être sélectionné en fonction de la source programme, et les paramètres peuvent être ajustés en fonction des conditions de la salle d'écoute pour obtenir un son puissant et plus réaliste. Ces modes d'ambiance peuvent également être utilisés pour des sources programmes pas enregistrées en Dolby Surround Pro Logic ou Dolby Digital.

Modes d'ambiance et leurs caractéristiques

1	5CH STEREO	Dans ce mode, les signaux du canal avant gauche sont sortis par le canal d'ambiance gauche, les signaux du canal avant droit par le canal d'ambiance droit, et le même composant (en phase) des canaux gauche et droit par le canal central. Ce mode donne le son d'ambiance de toutes les enceintes, mais sans effet directionnel, et il agit avec toute source de programme stéreo.
2	MONO MOVIE (REMARQUE 1)	Sélectionner ceci en regardant des films monauraux avec une impression d'expansion plus forte.
3	ROCK ARENA	Utiliser ce mode pour obtenir la sensation d'un concert en direct dans une arène avec des sons réfléchis venant de toutes les directions.
4	JAZZ CLUB	Ce mode creé le champ sonore d'un café-concert avec un plafond bas et des murs solides. Ce mode donne au jazz un réalisme très net.
5	VIDEO GAME	Utiliser cette possibilité pour appréciencer les yeux video.
6	MATRIX	Sélectionner ceci pour accenterer l'impression d'expansion de sources musicales enregistrées en stéreo. Des signaux consistant en un composant différent des signaux d'entrée (le composant qui assure l'impression d'expansion)traits pour retard sont sortis par le canal d'ambiance.
7	VIRTUAL	Sélectionner ce mode pour profiter d'un champs sonore virtuel, qui est créé par les enceintes à 2 canaux situées sur le devant.

※ En fonction de la source de programme lui, l'effet peut ne pas'être perceptible.
Si cela se produit, essayer d'autres modes d'ambiance sans se soucier des noms, pour creer un champ sonore adapté à vos goûts.

REMARQUE 1: En cas de reproduction de sources enregistrées en monaural, le son sera unilatéral si des signaux ne sont entrés que vers un canal (gauche ou droit), donc entre des signaux vers les deux canaux. Si vous avez un composant source ayant une seule sortie audio (camescope monophonique, etc.), procurez-vous un cable d'adaptateur "Y" pour partager la sortie mono en deux sorties, et connectez aux entrées L et R.

REMARQUE:

Seuls les mode STEREO peuvent etre utilisés en cas de reproduction de signaux PCM ayant une fréquence d'échantillonnage de 96 kHz (teIs que de disques video DVD contenant des sons 24 bits, 96 kHz). Si ces signaux sont entrés pendant la lecture dans un des autres modes d'ambiance, le mode change automatiquement a STEREO.

Si des signaux DTS sont entrés en cours de lecture dans le mode d'ambiance VIRTUAL, le mode commute automatiquement sur STEREO.

Mémoire personnelle Plus

Cet ensemble est équipé d'une fonction de mémoire personnelle qui mémorise automatiquement les modes d'ambiance et les modes d'entrée sélectionnés pour les différentes sources d'entrée. Lorsque la source d'entrée est commutée, les modes régés pour cette source à laforthème utilisation sont automatiquement rappelés.

Les paramètres d'ambiance, les réglages de commandes de tonalité et l'équilibre du niveau de lecture pour les différents canaux de sortie sont mémorisés pour chaque mode d'ambiance.

Simulation d'ambiance DSP

• Pour utiliser les modes surround et régler leurs paramètres à l'aide de la télécommande.

1

Sélectionner le mode d'ambiance pour le canal d'entrée.

Le mode d'ambiance commute dans l'ordre suivant chaque fois que la touche SURROUND MODE est enforcée:

2

(Unité de télécommande)

Pour enter en mode de réglage de paramètre d'ambiance appuyer sur la touche SURROUND.

• Le paramètre d'ambiance commute dans l'ordre suivant chaque fois que la touche SURROUND est enforcée dans les différents modes d'ambiance.

• ROCK ARENA

(Unité de télécommande)

Afficher le paramètre à ajuster, ensuite utiliser les touches (gauche) et (droite) pour le régler.

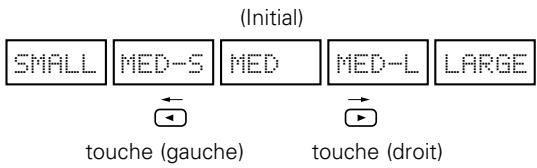

(1) ROOM SIZE

(Unité de télécommande)

Utiliser les touches (gauche) et (droit) pour sélectionner la dimension de la piece.

(2) EFFECT LEVEL

(Unité de télécommande)

Utiliser les touches (gauche) et (droit) pour régler le niveau de l'effect.

(3) DELAY TIME

(Unité de télécommande)

Utiliser les touches (gauche) et (droit) pour régler le liéai.

DELAY 3ns

(Initial)

touche (gauche)

touche (droit)

(4) DEFAULT

(Unité de télécommande)

Pour remettre le système en configuration par défaut, utiliser les touches (gauche) et (droit) pour que "Yes" s'affiche.

touche (gauche)

touche (droit)

REMARQUE:

• Pendant le réglage des paramètres, l'affichage va revenir à son état d'origine plusieurs secondes après que le dernier bouton ait est enforcé, ce qui terminera le réglage.

• Pour utiliser les modes surround et régler leurs paramètres à partir du panneau de commande de l'unité principale.

1 Appuyer sur la touche SELECT pour selectionner le mode surround.

(Unité principale)

• Quand c'est terminé, appuyer sur la touche UP

• Quand c'est terminé, appuyer sur la touche DOWN

Pour selectionner le mode d'ambiance pendant le reglage des parametes d'ambiance, le volume du canal ou la commande de tonalite, appuyer sur la touche de mode d'ambiance, puis utiliser le selecteur.

(Unité principale)

Appuyer sur la touche SURROUND PARAMETER.

Appuyer sur la touche de paramètre d'ambiance et la maintainir enforcée pour selectionner le paramètre à définir.

• Les paramètres qui peuvent être définis sont différents pour les différents modes d'ambiance. (Se référer à "Modes et paramètres d'ambiance" à la page 82.)

(Unité principale)

3 Afficher le paramètre à régler, puis appuyer sur les touches SELECT UP/DOWN pour effectuer le réglage.

REMARQUE:

• Lors de la lecture de signaux numériques PCM ou des signaux analogiques dans les modes d'ambiance 5CH STEREO, ROCK ARENA, JAZZ CLUB, VIDEO GAME, MONO MOVIE ou MATRIX et lorsque le signal d'entrée commute à un signal numérique codé en Dolby Digital, le mode d'ambiance Dolby est commuté automatiquement. Lorsque le signal d'entrée commute à un signal DTS, le mode commute automatiquement au mode d'ambiance DTS.

Paramètres d'ambiance ③

ROOM SIZE (Taille de piece):

Ceci regle la taille du champ sonore.

Il y a cinq réglages: "small" (petit), "med.s" (moyen-petit), "medium" (moyen), "med.l" (moyen-large) et "large". "small" recrée un petit champ sonore, "large" un large champ sonore.

EFFECT LEVEL (Niveau d'effet):

Ceci regle la force de l'effet d'ambiance.

Le niveau peut être régé en 15 étapes de 1 à 15. Lorsque le mode d'ambiance est régé sur "VIRTUAL", le niveau d'effet peut être régé par pas de 1 à 10. Baisser le niveau si le son semble déformé.

DELAY TIME (Temps de retard):

Dans le mode de "MATRIX" uniquement, le temps de retard peut etre regle dans la gamme de 0 à 110 ms.

■ Modes d'ambiance et paramètres

Mode	Sortie de canal				En cas de reproduction de signaux Dolby Digital	En cas de reproduction de signaux DTS	En cas de reproduction de signaux PCM	En cas de reproduction de signaux ANALOG
	FRONT L/R	CENTER	SURROUND L/R	SUB-WOOFER
STEREO	○	×	×	◎	○	○	○	○
EXTERNAL INPUT	○	◎	◎	◎	×	×	×	○
DOLBY PRO LOGIC II	○	◎	◎	◎	○ *	×	○	○
DOLBY DIGITAL	○	◎	◎	◎	○	×	×	×
DTS SURROUND	○	◎	◎	◎	×	○	×	×
5CH STEREO	○	◎	◎	◎	×	×	○	○
ROCK ARENA	○	◎	◎	◎	×	×	○	○
JAZZ CLUB	○	◎	◎	◎	×	×	○	○
VIDEO GAME	○	◎	◎	◎	×	×	○	○
MONO MOVIE	○	◎	◎	◎	×	×	○	○
MATRIX	○	◎	◎	◎	×	×	○	○
VIRTUAL	○	×	×	◎	○	×	○	○

• Seulement pour le contenu de 2 ch.

: Signal
X: Pas de signal
: Activé ou désacté par réglage de configuration d'enceinte

O:Activé
×:Désactéve

Mode

Paramètre (les valeurs par défaut sont indiquées entre parentheses)

PARAMÉTRES D'AMBIANCE

Pour l'mode PRO LOGIC II MUSIC

CINEMA EQ

signaux Dolby Digital

signaux DTS

TONE CONTROL

ROOM SIZE

EFFECT LEVEL

DELAY TIME

MODE

PANorama

DIMENSION

CENTER WIDTH

D.COMP.

LFE

LFE

STEREO

○ (0dB)

×

×

×

×

×

×

×

○ (OFF)

○ (0dB)

○ (0dB)

EXTERNAL INPUT

○ (0dB)

×

×

×

×

×

×

×

×

×

×

DOLBY PRO LOGIC II

○ (0dB)

×

×

×

○ (CINEMA)

○ (OFF)

○ (3)

○ (0)

○ (OFF)

○ (0dB)

-

DOLBY DIGITAL

○ (0dB)

×

×

×

×

×

×

×

○ (OFF)

○ (0dB)

-

DTS SURROUND

○ (0dB)

×

×

×

×

×

×

○ (OFF)

×

-

○ (0dB)

5CH STEREO

○ (0dB)

×

×

×

×

×

×

×

×

×

×

ROCK ARENA

○ (0dB)

○ (Medium)

○ (10)

×

×

×

×

×

×

×

×

JAZZ CLUB

○ (0dB)

○ (Medium)

○ (10)

×

×

×

×

×

×

×

×

VIDEO GAME

○ (0dB)

○ (Medium)

○ (10)

×

×

×

×

×

×

×

×

MONO MOVIE

○ (0dB)

○ (Medium)

○ (10)

×

×

×

×

×

×

×

×

MATRIX

○ (0dB)

×

×

○ (30msec)

×

×

×

×

×

×

×

VIRTUAL

○ (0dB)

×

○ (10)

×

×

×

×

×

○ (OFF)

○ (0dB)

×

: Régable
X: Pasajustable

15 ECOUTER DE LA RADIO

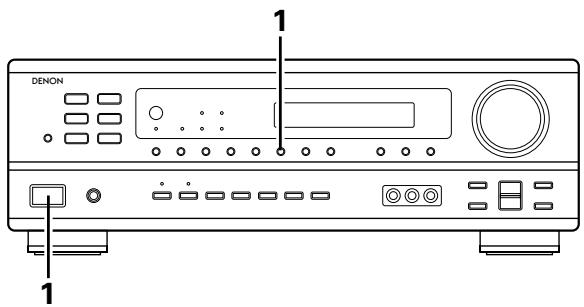

Mémoire préréglée automatique

Cet apparéil est équipé d'une fonction de recherche automatique d'émissions de radiodiffusion en FM et de leur stockage dans la mémoire prépréglée.

1 Lorsque I' interrupteur d'alimentation de l'appareil principal est activé en même temps que le touche de réglage MEMORY, l'appareil commence automatiquement à chercher des station de radio FM.

ON/STANDBY

MEMORY

2 Lorsque la première station de radiodiffusion en FM est trouvée, cette station est stockée dans la mémoire prérgée au canal A1. Les stations suivantes sont automatiquement stockées dans l'ordre aux canaux prérgés A2 à A8, B1 à B8, C1 à C8, D1 à D8 et E1 à E8 pour un maximum de 40 stations.
3 Le canal A1 est synthonise après la fin de l'opération de mémoire prérgée automatique.

REMARQUES:

• Si une station FM ne peut pas etre automatiquement preréglée a cause d'une mauvaise réception, utiliser l'opération de "Syntonisation manuelle" pour syntoniser la station, puis la prerégler en utilisant l'opération de "Mémoire preréglée" manuelle.
• Pour interrompre cette fonction, appuyer le touche d'alimentation.

VALEUR PAR DEFAULT

AUTO TUNER PRESETS
A1 ~ A8	87.5/89.1/98.1/107.9/90.1/90.1/90.1 MHz
B1 ~ B8	520/600/1000/1400/1500/1710 kHz/90.1/90.1 MHz
C1 ~ C8	90.1 MHz
D1 ~ D8	90.1 MHz
E1 ~ E8	90.1 MHz

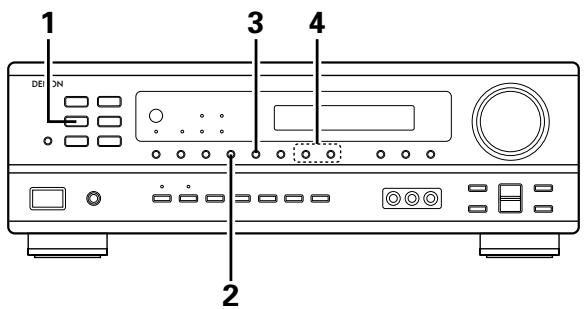

Syntonisation automatique

1 Régler la fonction d'entrée à "TUNER".

2 En regardant l'affichage, appuyer sur la touche BAND (bande) pour selectionner la bande désirée (AM ou FM).

3 Appuyer sur la touche MODE (mode) pour regler le mode de syntonisation automatique.

4 Appuyer sur la touche TUNING UP (augmentation de syntonisation) ou TUNING DOWN (diminution de syntonisation).

• La recherche automatique commence, puis s'arrête lorsqu'une station est syntonisé.

REMARQUE:

• Tout en étant en mode de syntonisation automatique sur la bande FM, le témoin "STEREO" s'allume sur l'affichage lorsqu'une émission stéreo est syntonisé.

Aux féquences ouvertes, le bruit est mis en sourdine et les témoins "TUNED" et "STEREO" s'éteignent.

Syntonisation manuelle

1 Régler la fonction d'entrée à “TUNER”.
2 En regardant l'affichage, appuyer sur la touche BAND (bande) pour selectionner la bande désirée (AM ou FM).

3 Appuyer sur la touche MODE (mode) pour regler le mode de syntonisation manuelle. Vérifier que le témoin "AUTO" de l'affichage s'étéint.
4 Appuyer sur la touche TUNING UP (augmentation de syntonisation) ou TUNING DOWN (diminution de syntonisation) pour symponiser la station désirée. La fréquence change continulement lorsque la touche est maintainue enforcée.

REMARQUE:

• Lorsque le mode de syntonisation manuelle est reglé, les émissions en stéreo FM sont reçues en mode monaural et le témoin "STEREO" s'étéint.

Stations prerégée

Preparatifs:

Utiliser l'opération de "Syntonisation automatique" ou de "Syntonisation manuelle" pour symponiser la station à prérégler dans la mémoire.

1 Appuyer sur la touche MEMORY (mémoire).

(Unité principale)

2 Appuyer sur la touche SHIFT, et selectionner le bloc de mémoire désiré (A à E).

(Unité principale)

(Unité de télécommande)

REMARQUE: Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".

3 Appuyer sur la touche PRESET UP (augmentation de preréglage) ou PRESET DOWN (diminution de preréglage) pour sélectionner le canal préréglé désiré (1 à 8).

(Unité principale)

(Unité de télécommande)

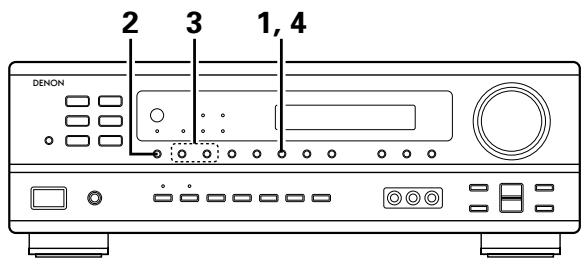

Rappel de stations préréglées

1 En regardant l'affichage, appuyer sur la touche SHIFT pour selectionner le bloc de mémoire prérgé.

(Unité principale)

(Unité de télécommande)

REMARQUE: Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".

2 En regardant l'affichage, appuyer sur la touche PRESET UP (augmentation de prênéglage) ou PRESET DOWN (diminution de prênéglage) pour sélectionner le canal prêné glé désire

(Unité principale)

(Unité de télécommande)

4 Appuyer de nouveau sur la touche MEMORY (mémoire) pour stocker la station dans la mémoire prérégée.

(Unité principale)

Pour préregler d'autres canaux, répéter les étapes 1 à 4. Un total de 40 stations de radiodiffusion peut être préregliées - 8 stations (caux 1 à 8) dans chacun des blocs A à E

16 MEMOIRE DE DERNIERE FONCTION

• Cet apparéil est équipé d'une mémoire de dernieré fonction qui stocke les conditions des réglages d'entrée et de sortie telles qu'elles étaient immédiatement après la mise hors tension.
  Lappereil est egalement equiped'une mmoire de sauegearde. Cte fction fournit approximativement une semaine de stockage de mmoire lssque I'unite principale est mise hors tension et avec le cordon d'alimentation debranché.

17 INITIALISATION DU MICROPROCESSEUR

Lorsque l'indication de l'affichage est anormale ou quand l'utilisation de l'appareil ne donne pas les résultats escomptés, le microprocesseur doit etre initiaised en suivant la procedure suivante.

1 Eteindre l'appareil et retarder le cordon CA de la prise murale.
2 Maintenir le touche SPEAKER A suivant et le touche SPEAKER B, et brancher le cordon CA dans la prise.
3 Vérifier que l'affichage clignote dans son intégralité à un intervalle de 1 seconde environ, relâcher les doigts des 2 touches, et le microprocesseur sera initiaisé.

REMARQUES:

• Si l'étape 3 ne fonctionne pas, recommencer à partir de l'étape 1.
• Si le micro-ordinateur a été réinitialisé, tous les réglages de touche sont réinitialisés aux valeurs par défaut (les valeurs réglées à la livraison de l'usine).

18 INFORMATIONS SUPPLEMENTAIRES

Exemples de réglage d'enceintes

Nous décrivons ici un nombre de réglages d'enceintes pour différents buts. Utiliser ces exemple pour installer votre système en fonction du type d'enceintes utilisées et du principal objectif d'utilisation.

(1) Réglage de base

Utiliser ce réglage si votre principal objectif est d'écouter la musique de film et en cas d'utilisation d'un ensemble (deux enceintes) de haut-parleurs une ou deux voies normaux tels que les enceintes d'ambiance.

• Placer les enceintes avant avec leurs surfaces avant autant que possible en regard de l'écran de téléviseur ou de moniteur. Placer l'enceinte centrale entre les enceintes avant gauche et droite et pas plus loin de la position d'écoute que les enceintes avant.
• Consulter le mode d'emploi de votre subwoofer pour un conseil sur son placement dans la piece d'écoute.
• Si les enceintes d'ambiance sont à rayonnement direct (monopôle), les placer légèrement derrière et à un angle par rapport à la position d'écoute et parallèlement aux murs, de 60 à 90 cm (2 à 3 pieds) au-dessus du niveau des oreilles à la principale position d'écoute.

(2) Utilisant des enceintes types diffusion pour les enceintes d'ambiance

Pour l'impression d'enveloppement des sons d'ambiance la plus forte, des enceintes à radiation diffuse telles que les types bipolaires ou dipolaires (THX), assurent une dispersion plus large que celle qu'il est possible d'obtenir d'une enceinte à rayonnement direct (monopolaire). Placer ces enceintes à l'un des côtés de la principale position d'écoute, montées au-dessus du niveau des oreilles.

Trajet du son d'ambiance en provenance des enceintes vers la position d'écoute
Comme vu de dessus

• Placer les enceintes avant, l'enceinte centrale et le subwoofer aux mêmes positions que dans l'exemple (1).
• Placer les enceintes d'ambiance directement au niveau des côtés de la position d'écoute et de 60 à 90 cm (2 à 3 pieds) audressus du niveau des oreilles.
• Les signaux des canaux d'ambiance se reflèchissant sur les murs de la manière indiquée sur le diagramme de gauche, créé une impression d'expansion.

Les signaux des canaux d'ambiance se reflèchissant sur les murs de la manière indiquée sur le diagramme de gauche, créé une presentation des sons d'ambiance enveloppante et réaliste.

Ambiance

Cet apparéil est équipé d'un circuit de traitement du signal numérique, qui permet de dire des sources de programme en mode d'ambiance pour obtenir la même sensation de présence comme dans une salle de cinema.

Dolby Surround

(1) Dolby Digital (Dolby Surround AC-3)

Dolby Digital est le format de signaux numériques de canaux multiples développé par Dolby Laboratories.

Dolby Digital comprehend jusqu'à "5.1" canaux - avant gauche, avant droit, central, gauche d'ambiance, droit d'ambiance, et un canal supplémentaire exclusivement réservé pour les effets supplémentaires des sons de graves profondes (le canal LFE - effet de bassé fréquence, également appelé le canal ".1", contenant de basses fréquences jusqu'à 120 Hz).

Contrairement au format analogue Dolby Pro Logic, les principaux canaux de Dolby Digital peuvent tous contérer des informations sonores pleine gamme, des graves les plus basses jusqu'àux fréquences les plus élevées - 22 kHz. Les signaux de chaque canal sont distinct des autres, permettant de repérer l'imagerie sonore, et Dolby Digital offre une formidable gamme dynamique, des effets sonores les plus puissants aux sons les plus doux, les plus calmes, sans bruit ni distorsion.

Dolby Digital et Dolby Pro Logic

Comparaison de systèmes d'ambiance domestiques	Dolby Digital	Dolby Pro Logic
Nbre. de canaux enregistrés (éléments)	5.1 ch	2 ch
Nbre. de canaux de lecture	5.1 ch	4 ch
Canaux de lecture (max.)	L, R, C, SL, SR, SW	L, R, C, S (SW - recommendsé)
Traitement audio	Traitement numérique discret Encodage/décodage Dolby Digital (AC-3)	Traitement à matrice analogue Dolby Surround
Limite de reproduction haute fréquence de canal d'ambiance	20 kHz	7 kHz

■ Méthodes de lecture et média compatibles Dolby Digital

Marques indiquant la compatilité Dolby Digital: DOLBY DIGITAL et DOLBY SURROUND AC-3 DIGITAL

Voici quelques exemples généraux. Se reporter également aux instructions d'utilisation du lecteur.

Média	Prises de sortie Dolby Digital	Méthodes de lecture (page de référence)
LD (VDP)	Prise de sortie RF coaxiale Dolby Digital※ 1	Régler le mode d'entrée à “AUTO”.(Page 69)
DVD	Sortie numérique optique ou coaxiale(comme pour PCM)※ 2	Régler le mode d'entrée à “AUTO”.(Page 69)
Autres(émissions par satellite, CATV, etc.)	Sortie numérique optique ou coaxiale(comme pour PCM)	Set the input mode to “AUTO”.(Page 69)

※ 1 Utiliser un adaptateur disponible dans le commerce pour raccorder le jack de sortie Dolby Digital (AC-3RF) du lecteur LD au jack d'entrée numérique.
Lors du raccordement, consulter la notice fournie avec l'adaptateur.
※ 2 Certaines sorties numériques DVD ont la fonction de commuter la méthode de sortie de signaux Dolby Digital entre "courant binaire" et "(convertir à) PCM". Lors de la lecture en mode Dolby Digital sur cet apparéil, commuter le mode de sortie du lecteur DVD sur "bit stream" dans certains cas les lecteurs sont équipés des deux sorties numériques "bit stream + PCM" et "PCM only". Dans ce cas connecter les prises "bit stream + PCM" à cet apparéil.

(2) Dolby Pro Logic II

• Dolby Pro Logic II est un nouveau format de lecture multi-canaux développé par les Laboratoires Dolby utilisant la technologie de commande par rétroaction logique et offrant des nombreuses améliorations par rapport aux circuits conventionnels Dolby Pro Logic.
• Dolby Pro Logic II peut être utilisé pour décoder non seulement des sources enregistrées en Dolby Surround (※), mais également des sources stéreo normales en cinq canaux (avant gauche, avant droit, central, surround gauche et surround droit) pour parvenir à un son d'environnement surround.
• Alors que pour un système Dolby Pro Logic conventionnel, la bande de fréquences du canal d'environnement surround était réduite, le Dolby Pro Logic II apporte une gamme de fréquences plus large (20 Hz à 20 kHz ou plus). De plus, alors que les canaux surround étaient monoauraux (les canaux surround gauche et droit étant les mêmes) dans les anciens systèmes Dolby Pro Logic, ils sont produits comme signaux stéreo par le système Dolby Pro Logic II.
• Il est possible de régler de nombreux paramètres selon le type de source et de contenu, de façon à parvenir à un décodage optimal (voir page 74).

※ Sources enregistrées en Dolby Surround

Ce sont des sources pour lesquelles trois ou quatre canaux surround ont ete enregistrées comme deux canaux en utilisant la technologie de codage Dolby Surround.

Le Dolby Surround is used pour les bandes sonores de films enregistrres sur DVDs, LDs et cassettes video pouvant etre reproduites sur des magnétoscopes stereo, de meme que pour les émissions de radio en stereo FM, de television, de transmission par satellite et de télévision par cable.

Le decodage de ces signaux par la technologie Dolby Pro Logic rend la reproduction de son d'environnement multi-canaux possible. Ces signaux peuvent également etre reproduits sur un dispositif stereo ordinaire; neanmoins, dans ce cas, le son sera de type stereo normal.

Il y a deux types de signaux d'enregistrement de son d'environnement DVD Dolby.

① Les signaux PCM stéreo à 2 canaux
② Les signaux Dolby Digital à 2 canaux

Lorsqu'un de ces signaux est entre dans le AVR-1403/483, le mode d'environnement sonore est automatiquement regle sur Dolby Pro Logic II lorsque le mode "DOLBY/DTS SURROUND" est selectionné.

Les sources enregistrées en Dolby Surround sont désignées par le logo indiqué ci-dessous.

Signe du support Dolby Surround: DOLBY SURROUND

Fabriquésous licence des Dolby Laboratories.

"Dolby", "Pro Logic" et le symbole D double sont les marques de fabrique enregistrées des Dolby Laboratories.

Digital Theater Surround (égarlement appelé simplement DTS) est un format de signaux numériques de canaux multiples développé par Digital Theater Systems.

DTS offe les memes canaux de lecture "5.1" que Dolby Digital (avant gauche, avant droit et central, gauche et droit d'ambiance) als quie le mode stereo deux canaux. Les signaux des differents canaux sont entierement independants, eliminant le risque de detetioration de qualite sonore a cause dinterfrences entre signaux, diaphonie, etc.

DTS se caractérisse par un débit binaire relativement plus élevé comparé à Dolby Digital (1234 kbps pour CD et LD, 1536 kbps pour DVD), donc il fonctionne avec un taux de compression relativement bas. Pour cette raison, la quantité de données est grande, et lorsque la lecture DTS est utilisée dans les salles de cinéma, un CD-ROM séparé synchronisé sur le film est joué.

Avec les LD et les DVD, il n'y a, bien sûr, pas besoin d'un disque supplémentaire; les images et le son peuvent être simultanément enregistrés sur le même disque, donc les disques peuvent être manipulés de la même manière que des disques d'autres formats.

Ce sont également des CD enregistrés en DTS. Ces CD comprend les signaux d'ambiance 5.1 canaux (comparés aux deux canaux sur les CD actuels). Elles ne comprehennent pas les données image, mais offrent une lecture d'ambiance sur des lecteurs de CD équipés de sorties numériques (sortie numérique type PCM nécessaire).

La lecture de pistes DTS surround offre le meme grand son complique que dans une salle de cinema, simplement dans voitre propre salon.

Méthodes de lecture et média compatibles DTS

Marques indiquant la compatibilité Dolby Digital DTS:

et dts

Voici quelques exemple généraux. Se reporter également aux instructions d'utilisation du lecteur.

Média	Prises de sortie Dolby Digital	Méthode de lecture (page de référence)
CD	Sortie numérique optique ou coaxiale (comme pour PCM) ※ 2	Régler le mode d'entrée à “AUTO” ou “DTS”. (Page 69). Ne jamais régler le mode à “ANALOG” ou “PCM” ※ 1
LD (VDP)	Sortie numérique optique ou coaxiale (comme pour PCM) ※ 2	Régler le mode d'entrée à “AUTO” ou “DTS”. (Page 69). Ne jamais régler le mode à “ANALOG” ou “PCM”. ※ 1
DVD	Sortie numérique optique ou coaxiale (comme pour PCM) ※ 3	Régler le mode d'entrée à “AUTO” ou “DTS”. (Page 69).

※ 1 Les signaux DTS sont enregistrres de la meme maniere sur les CD et les LD que les signaux PCM. Pour cette raison, les signaux DTS non decodeds sont sortis comme parasites "sifflants" par les sorties analogiques du lecteur de CD ou de LD. Si ce parasite est reproduit avec l'amplificateur regle a un volume tres eleve, il peut eventuellement endommager les enceintes. Pour eviter ceci, tous change le mode d'entree a AUTO"ou"DTS" avant de reproduce des CD ou des LD enregistrres en DTS.De meme, ne jamais changer le mode d'entree a "ANALOG" ou PCM" pendant la lecture. Ceci s'applique egalement en cas de reproduction de CD ou de LD sur un lecteur de DVD ou de LD/DVD compatible. Pour les DVD, les signaux DTS sont enregistrres d'une maniere speciale, donc ce probleme ne se pose pas.
※ 2 Les signaux fournis aux sorties numériques d'un lecteur de CD ou de LD peuvent subir un certain type de traitement de signal interne (réglage de niveau de sortie, conversion de fréquence d'échantillonnage, etc.). Si cela se produit les signaux codés DTS peuvent être traités de façon erronée, et ne peuvent pas été décodes par cet apparéil ou risquènt générer uniquement du bruit. Avant de dire de signaux DTS pour la première fois, tourner la commande de volume global au minimum, commencer la lecture du disque DTS, ensuite vérifier si l'indicateur DTS de cet apparéil (voir page 76) s'allume avant d'augmenter le volume global.
3 Un lecteur de DVD avec sortie numérique compatible DTS est nécessaire pour reproduce des DVD DTS. Un logo de sortie numérique DTS est produit sur le panneau avant des lecteurs de DVD compatibles.

Les récents modèles de lecteurs de DVD DENON comprend une sortie numérique compatible DTS - consulter le mode d'emploi du lecteur pour les informations sur la configuration de la sortie numérique pour la lecture DTS de DVD encodés en DTS.

"DTS" et "DTS Digital Surround" sont des marques déposées de Digital Theater Systems, Inc.

19 DEPISTAGE DES PANNES

Si un problème se produit, vérifier d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'ampli-tuner a-t-il ete utilise conformement au mode d'emploi ?
3. Les enceintes, la platine tourne-disque et les autres apparciels fonctionnent-ils correctement?

Si cet appeareil ne fonctionne pas correctement, vérifier les points enumerés dans le tableau ci-dessous. Si le problème persiste, il peut y avoir un mauvais fonctionnement. Debrancher immidiatement le cordon d'alimentation et contacter le revendeur.

	Symptôme	Cause	Remèdes	Page
Problèmes commun seprésentant lors de l'écoute de disques compacts, disques, cassettes et démissions FM, etc.	Affichage pas allumé etaucun son n'est produit lorsque l'appareil est allumé.	•Le cordon d'alimentation n'est pas bien branché.	•Vérifier l'insertion de la fiche du cordon d'alimentation.•Eteindre avec la télécommande après avoir allumé l'interrupteur principal POWER.	5368
	Affichage allumé mais aucun son n'est produit.	•Les cordons des enceintes ne sont pas correctement branchés.•Mauvaise position de la touche de fonction audio.•Commande de volume réglée au minimum.La sourdine (MUTING) est activée.•Signaux numériques pas entrés lorsque l'entrée numérique est sélectionnée.	•Brancher correctement.•Régler sur une position appropriée.•Augmenter le volume jusqu'à un niveau approprié.•Désencclencher la sourdine (MUTING).•Entre des signaux numériques ou sélectionner des prises d'entrée auxquelles sont entrés les signaux numériques.	57, 5869707170
	Affichage n'est pas affchéé et la LED "ON/STANDBY" clignote de façon rapide.	•Les bornes d'enceinte sont court-circuitées.•Les troughs de ventilation de l'appareil sont obstrués.L'L'appareil fonctionne en continu à haute puissance et/ou la ventilation n'est pas appropriée.	•Mettre l'appareil hors tension, connecter correctement les enceintes, puis le remette sous tension.•Eteindre l'appareil, puis bien l'aérer pour le refroidir.Dés que l'appareil est refroidi, le pallumer.•Eteindre l'appareil, puis bien l'aérer pour le refroidir.Dés que l'appareil est refroidi, le pallumer.	57, 5849, 5849, 58
	Le son n'est produit que par un canal.	•Connexion incomplête des cordons d'enceinte.•Connexion incomplête des cordons d'entrée/sorting.	•Bien connecter.•Bien connecter.	57, 5853~58
	Les positions des instruments sont inversées pendant la lecture en stéreo.	•Inverser les connexions des enceintes gauche et droite ou des cordons d'entrée/sorting gauche et droite.	•Vérifier les connexions gauche et droite.	57, 58
Télécommande.	Cet apparéil ne fonctionne pas correctement lorsque la télécommande est utilisée.	•Les piles sont usées.•Télécommande trop loin de cet apparéil.•Obstacle entre cet apparéil et la télécommande.•Une touche différente est enforcée.•Les pôles ⊕ et ⊕ de la pile sont insérés à l'envers.	•Remplacer les piles par des piles neuves.•Rapprocher.•Retminer l'obstacle.•Appuyer sur la touche appropriée.•Insérer correctement les piles.	595959—59

Remarque:

Lorsqu'un subwoofer a ete connecte et que la fonction d'ambiance virtuelle est utilise, le signal lu a partir du canal du subwoofer est de type LFE uniquely. (uniquement lors de la lecture de signaux Dolby Digital ou DTS) pour les reglages initiaux effectués en usine (ex ; le réglage de l'enceinte frontale est sur "LARGE" et le réglage du mode subwoofer est sur "NORM").

Lorsque les effets de subwoofer sont trop faibles, pendant le mode de configuration du système, essayer de régler le mode subwoofer sur "+MAIN" ou essayer de régler l'enceinte frontale en position "SMALL" au cours des réglages de la configuration d'enceinte.

Le fait d'effectuer ces réglages enclenché la lecture des sons de basse fréquence à partir du subwoofer.

20 SPECIFICATIONS

Section audio

• Amplificateur de puissance

Puisance de sortie nominale:

Avant: 70 W + 70 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec D.H.T. de 0,08%)

100 W + 100 W (6 Ω/ohms. 1 kHz avec D.H.T. de 0,7%)

Central: 70 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec D.H.T. de 0,08%)

100 W (6 Ω/ohms. 1 kHz avec D.H.T. de 0,7%)

Ambiance: 70 W + 70 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec D.H.T. de 0,08%)

100 W +100 W (6 Ω/ohms. 1 kHz avec D.H.T. de 0,7%)

Avant: A ou B 6 à 16 Ω/ohms

A+B 12à16Ω/ohms

Central/Ambiance: 6 à 16 Ω/ohms

• Analogique (Analog)

Entree LINE - SPEAKER-OUT

Sensibilité d'entrée/Impédance d'entrée:

Réponse en fréquence:

Rapport signal/bruit:

200 mV / 47 kΩ/kohms

10 Hz ~ 100 kHz: +1, -3 dB (TONE DEFEAT ON)

98 dB (IHF-A charge) (TONE DEFAT ON)

Section video

Niveau/impédance d'entrée et de sortie:

Réponse en fréquence:

1 Vc-c, 75 Ω/ohms

5 Hz ~ 10 MHz — +1, -3 dB

Section tuner

[FM] (Remarque: V à 75 Ω/ohms, 0 dBf = 1 × 10 ^-15 W) [A

[AM]

87.50 MHz ~ 107.90 MHz 520 kHz ~ 1710 kHz

1.0 μV (11.2 dBf) 18 μV

MONO 1.6 V (15.3 dBf)

STEREO 23 V (38.5 dBf)

MONO 80 dB (IHF-A chargée)

STEREO 75 dB (IHF-A charge)

MONO 0.15% (1kHz)

STEREO 0.3% (1kHz)

Généralités

CA 120 V, 60 Hz

3.7 A

Télécommande (RC-896)

Type R6P/AA (deux piles)

54 (L) x 172.5 (H) x 29 (P) mm (2-1/8" x 6-25/32" x 1-9/64")

120 g (Approx. 4.2 oz) (avec les piles)

• Aux fins d'amélioration, les spécifications et la conception sont sujettes à modification sans préavis.

LIST OF PRESET CODES / LISTE DE CODES PRÉRÉGLÉS

DVD

Denon	*[11], 12
Hitachi	14
JVC	17
Onkyo	13, 15, 16
Panasonic	12, 18
Philips	24
Pioneer	19, 20, 21
RCA	23
Samsung	22
Sony	25
Toshiba	13
Yamaha	12, 26

VDP

Denon	01, 02, 03
Magnavox	05
Mitsubishi	02
Panasonic	03
Philips	05
Pioneer	02
RCA	02
Sony	04

VCR

Admiral	10
Aiwa	11, 12, 13, 14
Akai	15, 16, 17
Audio Dynamic	07, 09
Bell & Howell	08
Blaupunkt	04, 19
Brocsonic	20
Bush	15
Canon	04, 21
CGM	11, 22
Citizen	11
Craig	11
Curtis Mathis	05, 12, 21
Daewoo	21, 23, 24
DBX	07, 09
Dimensia	05
Emerson	20, 23
Fisher	08, 25
Funai	12
GE	05, 21, 62
Goldstar	11
Goodmans	23, 26
Grundig	22, 27

[ ]: Preset codes set upon shipment from the factory.
[ ] : Les codes prérogliés diffèrent en fonction des livraison de l'usine.

DVD preset codes Codes préréglés DVD	11	12
DENON Model No. Modèle numéro	DVD-1000	DVD-800
	DVD-1500	DVD-1600
	DVD-2800	DVD-2000
	DVD-2800II	DVD-2500
	DVM-1800	DVD-3000
		DVD-3300

DENON,Ltd.
