Intitulé	Valeur / Description
Type de produit	Chaudière murale à gaz
Caractéristiques techniques principales	Chauffage central et production d'eau chaude sanitaire
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	700 x 400 x 300 mm
Poids	Environ 40 kg
Compatibilités	Compatible avec divers systèmes de chauffage et thermostats
Type de gaz	Gaz naturel ou propane
Tension	230 V
Puissance	De 24 à 35 kW selon le modèle
Fonctions principales	Chauffage, production d'eau chaude, régulation de température
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de sécurité intégré, protection contre la surchauffe
Informations générales utiles	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - VITOPEND VIESSMANN

Comment régler la température de chauffage sur la chaudière Vitopend ?

Pour régler la température de chauffage, tournez le bouton de réglage de la température sur le panneau de commande jusqu'à atteindre la température souhaitée, généralement entre 20°C et 22°C.

Que faire si la chaudière ne s'allume pas ?

Vérifiez si la chaudière est correctement alimentée en électricité et si le thermostat est réglé à une température supérieure à la température ambiante. Si le problème persiste, consultez le manuel d'utilisation.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la valve de purge située en haut du radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à couler, puis fermez la valve.

Pourquoi la pression de l'eau est-elle basse ?

La pression peut être basse en raison d'une fuite dans le système ou d'une purge récente des radiateurs. Vérifiez le manomètre et, si nécessaire, remplissez le circuit d'eau en suivant les instructions du manuel.

Comment réinitialiser la chaudière Vitopend ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation sur le panneau de commande pendant quelques secondes jusqu'à ce que le voyant s'éteigne.

Que faire si la chaudière émet un bruit étrange ?

Des bruits inhabituels peuvent indiquer un problème de circulation ou de pression. Vérifiez le niveau d'eau et la pression, et si le bruit persiste, contactez un professionnel.

Comment vérifier les codes d'erreur sur la chaudière ?

Les codes d'erreur s'affichent sur l'écran du panneau de commande. Consultez le manuel d'utilisation pour savoir ce que chaque code signifie et les étapes de dépannage appropriées.

Quand faut-il faire l'entretien de la chaudière ?

Il est recommandé de faire un entretien annuel de la chaudière pour garantir son bon fonctionnement et sa sécurité. Contactez un technicien qualifié pour effectuer cette maintenance.

Comment augmenter l'efficacité énergétique de ma chaudière Vitopend ?

Assurez-vous que la chaudière est correctement réglée, purgez les radiateurs régulièrement, et envisagez d'installer un thermostat programmable pour optimiser la consommation d'énergie.

Que faire si l'eau chaude ne sort pas des robinets ?

Vérifiez si la chaudière est allumée et si le réglage de la température de l'eau chaude est correct. Si le problème persiste, il peut y avoir un problème avec le chauffe-eau intégré.

MODE D'EMPLOI VITOPEND VIESSMANN

Avec régulation pour marche à température d'eau constante

Pour votre sécurité

Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens.

Danger

Ce symbole met en garde contre les dommages pour les personnes.

Attention

Ce symbole met en garde contre les dommages pour les biens et l'environnement.

Remarque

Les indications précédées du mot "Remarque" contiennent des informations supplémentaires.

Destinataires

La présente notice est destinée aux utilisateurs de l'installation de chauffage.

Danger

Des travaux non réalisés dans les règles de l'art sur l'installation de chauffage risquent d'induire des accidents qui pourraient être mortels.

• Les travaux sur les conduites de gaz ne devront être effectués que par un installateur qualifié.
• Les travaux électriques ne devront être effectués que par des Electriciens.

Danger

Toute fuite de gaz risque de provoquer des explosions pouvant causer des blessures très graves.

• Ne pas fumer! Eviter toute flamme nue et toute formation d'étincelles. Ne jamais actionner les interrupteurs des lampes et des appareils électriques. Fermer la vanne d'alimentation de gaz. Ouvrir les fenêtres et les portes. Eloigner les personnes de la zone de danger.
• Prévenir les fournisseurs d'électricité et de gaz ainsi que le chauffagiste depuis l'extérieur du bâtiment. Faire couper l'alimentation électrique du bâtiment depuis un endroit sûr (à l'extérieur du bâtiment).

Danger

Les fumées peuvent entraîner des intoxications mortelles.

• Arrêter l'installation de chauffage. Aérer la chaufferie. Fermer les portes des pièces d'habitation.

Danger

Il y a risque de brûlures et d'explosion en cas d'incendie.

• Arrêteur l'installation de chauffage. Fermer la vanne d'alimentation de gaz ou les vannes d'arrêt des conduites de fioul. Utiliser un extincteur contrôle des classes ABC.

Attention

Un environnement inadapté risque d'entraîner des endommagements sur l'installation de chauffage et d'induire des dysfonctionnements.

Assurer une température ambiantesupérieure à 0°C et inférieure à 35°C. Eviter toute pollution de l'air par des hydrocarbures halogénés (contenus dans les peintures, les solvants et les produits de nettoyage, par exemple) et la poussière abondante (travaux de meulage, par exemple). Eviter une humidité restant excessive (séchage du linge en permanence, par exemple). - Ne pas obturer les arrivées d'air existantes.

Attention

Les composants qui n'ont pas été contrôlés avec l'installation de chauffage risquent de provoquer des dommages sur l'installation de chauffage ou des dysfonctionnements.

Ne faire effectuer leur montage ou leur remplacement que par le chauffagiste.

Information préliminaire

Première mise en service 5

Votre installation de chauffage a été préréglée 5

Vos accès

Vue d'ensemble des organes de commande et d'affichage 6

Enclencher et arrêter

Enclencher l'installation de chauffage 7

Arrêter l'installation de chauffage 7

Enclencher le circuit de chauffage et la production d'eau chaude sanitaire... 8

Chauffage 8

Eauchaude 9

Arrêter le circuit de chauffage et la production d'eau chaude sanitaire 9

Maintenance

les pieces sont trop froides 10 les pieces sont trop chaudes 10 il n'y a pas d'eau chaude 11 I'eauechaude estaune temperature excessive 12 Nettoyage 13 Contrôle et entretien 13 ■ Chaudière 13 ■ Ballon d'eau chaude sanitaire (si existant) 13 ■ Soupape de sécurité (ballon d'eau chaude sanitaire) 14 ■ Filtre d'eau potable (si I'installation en est équipée) 14 Conseils pour economiser l'énergie 15 Index 16

Première mise en service

La première mise en service et l'adaptation de la régulation à l'installation et au BATIMENT devront être impératifement réalisées par votre chauffagiste.

Votre installation de chauffage a été préréglée

La régulation a été prérégée en usine pour un fonctionnement standard, c'est-à-dire que le chauffage et la production d'eau chaude sanitaire sont assurés. Notre installation de chauffage est ainsi opérationnelle.

Vous pouvez modifier à votre guise le réglage de base d'usine.

Remarque

Toutes les données sont conservées en cas de coupure de courant.

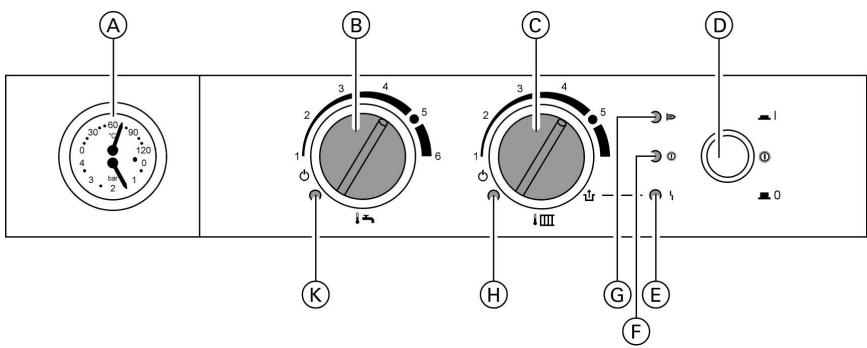

Vue d'ensemble des organes de commande et d'affichage

Tous les réglages de votre installation de chauffage pourront être réalisés de manière centralisée sur le module de commande.

Si votre installation est équipée d'un thermostat d'ambiance, vous pourrez procéder aux réglages de la température ambiantesur ce thermostat (voir notice d'utilisation concernée).

Remarque

Tous les robinets thermostatiques des radiateurs de la pièce où se trouve le thermostat d'ambiance devront être totalement ouverts.

A Thermomètre/manomètre Affichage de la température sur le cadran du haut Affichage de la pression sur le cadran du bas B Bouton de réglage de la température d'eau chaude sanitaire Bouton de réglage de la température d'eau de chaudière (chauffage)

Interrupteur d'alimentation électrique E Voyant de dérangement (rouge) F Voyant de fonctionnement (vert) ⑥ Voyant brûleur (vert) Voyant chauffage (vert) Voyant production d'eau chaude sanitaire (vert)

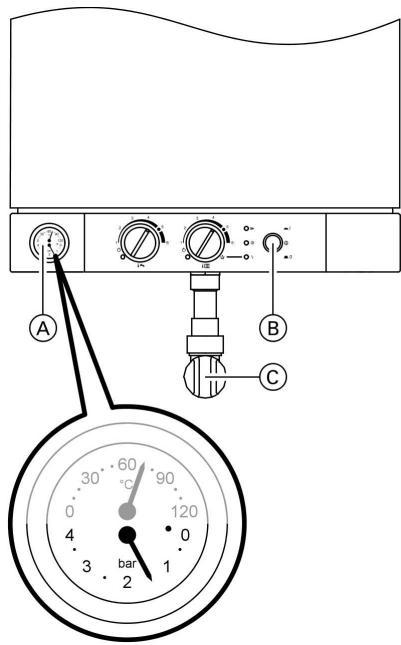

Enclencher l'installation de chauffage

1. Contrôler la pression de l'installation de chauffage sur le manomètre :

Si l'aiguille du manomètre est en dessous de 0,8 bar, la pression de l'installation est insuffisante, rajouter de l'eau ou prévenir votre chauffagiste.

1. Si la chaudière est raccordée à une cheminée :

L'air de combustion est puisé dans la pièce.

Contrôlez si les orifices d'aération du local sont ouverts et non obstrués.

1. Ouvrir la vanne d'alimentation de gaz
2. Établir l'alimentation électrique au porte-fusible du tableau électrique ou à l'interrupteur principal, par exemple.
3. Enclencher l'interrupteur installation "①" "⑧".

Le fonctionnement est affiché par le voyant vert.

Votre installation de chauffage et le thermostat d'ambiance, s'il est présent, sont opérationnels.

Arrêter l'installation de chauffage

Si vous voulez ne pas utiliser provisoirement votre installation de chauffage, pendant les vacances d'été, par exemple, faites-la passer en marche de veille (voir page 9).

Si vous voulez ne pas utiliser votre installation de chauffage, mettez-la hors service.

Avant et après une mise hors service de l'installation pour une durée assez longue, nous vous conseillons de vous mettre en relation avec le chauffagiste.

Arrête l'installation de chauffage (suite)

Ce dernier pourra, si nécessaire, prendre des dispositions adaptées pour la mise hors gel de l'installation ou la protection des surfaces d'échange.

1. Coupez l'interrupteur d'alimentation électrique "①".

Le voyant vert "①" (voyant de fonctionnement) s'éteint.

1. Fermez la vanne d'alimentation de gaz.

Remarque

Il n'y a pas de protection contre le gel.

Les réglages sont conservés sur la régulation.

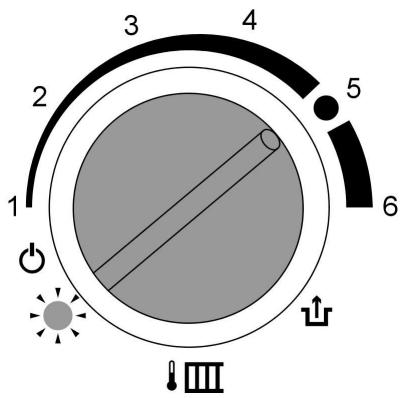

Chauffage

Réglez à l'aide du bouton "ⅠⅢ" la température d'eau de chaudière (chauffage) désirée. Plus le chiffre est élevé, plus la température est élevée. Le voyant chauffage vert est allumé.

Remarque

La protection contre le gel de la chaudière et du ballon d'eau chaude sanitaire (si existant) est active.

Eau chaude

Affichez à l'aide du bouton la température d'eau chaude désirée. Plus le chiffre est élevé, plus la température est élevée. Le voyant eau chaude vert est allumé.

Arrête le circuit de chauffage et la production d'eau chaude sanitaire

Si vous ne pouvez pas utiliser votre installation de chauffage pendant quelques jours, mettez l'appareil en marche de veille.

Positionnez les deux boutons "I III" et "I" sur "O".

Remarque

Pour que le circulateur ne se grippe pas, il est brièvement enclenché toutes les 24 heures. La protection contre le gel de la chaudière et du ballon d'eau chaude sanitaire est active.

les pièces sont trop froides

Cause	Elimination
Réglage incorrect du thermostat d'ambiance	Affichez sur le thermostat d'ambiance la température ambiente désirée
L'installation de chauffage est arrêtée. Levoyant de fonctionnement ① (vert) est éteint.	■ Enclenchez l'interrupteur d'alimentation électrique "①" ■ Enclenchez l'interrupteur principal, si existant (place à l'extérieur du local) ■ Contrôlez le fuse du tableau de distribution électrique
Réglage incorrect de la régulation	Affichez sur le bouton "↓③" la tempé-rature ambiente désirée
Voyant de dérangement "↓" rouge de la régulation allumé	Coupez pour réenclenchez l'interrup-tein d'alimentation électrique "①". Si le voyant de dérangement est à nouveau allumé, prévenez le chauffagiste
Levoyant brûleur "▷" de la régulation clignote	Si le brûleur ne démarre pas automatiquement au bout de 15 mn, prévenez le chauffagiste
Manque de combustible	Ouvrir la vanne d'alimentation de gaz ■ Propane : contrôler les réserves de combus-tible, en recommender, le cas échéant ■ Gaz naturel : contacter le fournisseur de gaz

les pièces sont trop chaudes

Cause	Elimination
Réglage incorrect du thermostat d'ambiance	Affichez sur le thermostat d'ambiance la température ambiente désirée
Réglage incorrect de la régulation	Affichez sur le bouton "∫" la tempé-rature ambiente désirée

5586514-F

les pièces sont trop chaudes (suite)

Cause	Elimination
Les voyageants chauffage "LIII" et production d'eau chaude sanitaire "LI" clignotent en même temps (marche provisoire activée)	La marche provisoire s'arrête automatiquement au bout de 30 mn au plus tard.

il n'y a pas d'eau chaude

Cause	Elimination
L'installation de chauffage est arrêtée. Levoyant de fonctionnement ① (vert) est éteint.	■ Enclenchez l'interrupteur d'alimentation électrique "①" ■ Enclenchez l'interrupteur principal, si existant (place à l'extérieur du local) ■ Contrôlez le fusible du tableau de distribution électrique
Réglage incorrect de la régulation	Affichez sur le bouton "↓" la tempé-rature d'eau chaude désirée
Voyant de dérangement "↓" rouge de la régulation allumé	Coupez pour réenclenchez l'interrup- teur d'alimentation électrique "①". Si le voyant de dérangement est à nou- veau allumé, prévenez le chauffagiste
Levoyant brûleur "►" de la régulation clignote	Si le brûleur ne démarre pas automati- quement au bout de 15 mn, prévenez le chauffagiste
Manque de combustible	Ouvrir la vanne d'alimentation de gaz ■ Propane : contrôler les réserves de combus- tible, en recommender, le cas échéant ■ Gaz naturel : contacter le fournisseur de gaz

L'eau chaude est à une température excessive

Cause	Elimination
Réglage incorrect de la régulation	Affichez sur le bouton "L" la tempé-rature d'eau chaude désirée
Les voyants chauffage "L" et pro-duction d'eau chaude sanitaire "L" clignotent en même temps (marche provisoire activée)	La marche provisoire s'arrête automa-tiquement au bout de 30 mn au plus tard.

Nettoyage

L'appareil pourra être nettoyé avec un produit ménager du commerce (ne pas employer de récurants).

Contrôle et entretien

Nous vous recommandons vivement de faire régulièrement entretenir votre installation de chauffage pour garantir un fonctionnement fiable, économe en énergie et respectant l'environnement. Pour ce faire, le mieux est de passer un contrat d'entretien avec votre chauffagiste.

Chaudière

Un encrassement élevé de la chaudière entraîne une température des fumées excessive et diminue le rendement. Il est donc nécessaire de nettoyer la chaudière chaque année.

Ballon d'eau chaude sanitaire (si existant)

La norme EN806 prescrit d'effectuer des travaux d'entretien et de nettoyage au plus tard deux années après la mise en service puis à intervalles réguliers. Le nettoyage de l'intérieur du gallon d'eau chaude sanitaire ne devra être effectué que par un chauffagiste qualifié.

Si un organe de traitement de l'eau (comme un adoucisseur) est implanté dans l'arrivée d'eau froide du gallon, refaire le plein en temps utile. Veuillez respecter la notice du fabricant.

Remarques supplémentaires pour le Vitocell 100 :

Nous conseillons de faire le contrôle de l'aptitude à la fonction de l'anode au magnésium tous les ans par le chauffagiste. Ce contrôle peut être réalisé sans interruption du fonctionnement de l'installation. Le chauffagiste mesure le courant de protection à l'aide d'un contrôleur d'anode.

Soupape de sécurité (ballon d'eau chaude sanitaire)

La réaction de la soupape de sécurité devra être contrôlée par le chauffagiste tous les six mois en manœuvrant légèrement cet organe. Il y a risque d'encrassement du siège de la soupape (voir notice d'utilisation du fabricant de la soupape de sécurité).

Filtre d'eau potable (si l'installation en est équipée)

Pour des raisons d'hygiène :

La cartouche filtrante sera remplacée tous les 6 mois (contrôle visuel tous les 2 mois) sur les filtres sans rincage à contre-courant. Les filtres à rincage à contre-courant seront rincés tous les 2 mois.

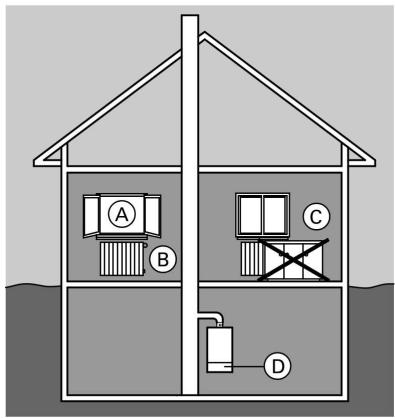

Conseils pour économiser l'énergie

Les conseils suivants vous aideront à augmenter vos économies d'énergie.

Aérer judicieusement. Ouvrir en grand les fenêtres A pendant quelques minutes après avoir fermé les robinets thermostatiques B. - Ne pas chauffer excessivement, Une température ambiente de 19° C est suffisante, chaque degré de température ambiente en moins économise jusqu'à 7 % de frais de chauffage. Fermer les volets des fenêtres à la tombée de la nuit. - Régler correctement les robinets thermostatiques (B). - Ne pas cacher les radiateurs © ni les robinets thermostatiques © Profiter des possibilités de réglage offertes par la régulation ©, réglez la température d'eau chaude. - Contrôler la consommation d'eau chaude sanitaire : une douche consomme, en règle générale, moins d'énergie qu'un bain.

Arrêt 7,9

Arrêt de l'installation 7,9

Ballon d'eau chaude sanitaire 13

Chauffage 8

Conseils pour économiser l'énergie 15

Contrôle 13

Éliminer les défauts 10, 11

Enclencher l'installation 7

Entretien 13

Filtre d'eau potable 14

Il n'y a pas d'eau chaude 11

Interrupteur d'alimentation électrique 6

Interrupteur d'installation 7

L'eau chaude est à une température excessive 12

Les pièces sont trop froides 10

Manometre 6,7

Mise hors service de l'installation 7

Module de commande 6

Nettoyage 13

Organe d'affichage 6

Première mise en service 5

Protection contre le gel 8,9

Réglage de base 5

Soupape de sécurité 14

Température d'eau chaude 9

Température d'eau chaude sanitaire 6

Température d'eau de chaudière 6, 8

Thermometre 6

Thermostat d'ambiance 6

Vanne d'alimentation de gaz 7,8

Voyant de dérangement 6

Voyant de fonctionnement 6

Votre interlocuteur

Veuillez vous adresser à votre chauffagiste pour tout ce qui concerne les travaux d'entretien et de réparation de votre installation de chauffage. Pour toute information : Service Consommateurs N° Indigo 0 825 825 025 ou site Internet www.viessmann.fr.
