M/KR - Chaudière VIESSMANN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulation de chaudière pour chaudière à température d'eau constante
Marque	VIESSMANN
Modèle	M/KR
Catégorie	Chaudière
Combustible	Fioul ou gaz
Alimentation électrique	230 V
Commande	Aquastat de chaudière et commutateur hiver/été
Pompe de circuit de chauffage	Intégrée (20)
Température maximale de l'eau de chaudière	75 °C (réglable jusqu'à 85 °C)
Limiteur de température de sécurité	Réglé à 110 °C (modifiable à 100 °C)
Régime de fonctionnement	Marche à température constante, avec régime été/hiver
Mise en service	Par personnel qualifié
Consignes de sécurité	Couper l'interrupteur général avant intervention, ne pas modifier sans agrément
Entretien	Régulier par un chauffagiste
Économies d'énergie	Conseils : aérer brièvement, ne pas surchauffer, utiliser robinets thermostatiques
Pannes courantes	Voir tableau : interrupteur, fusible, combustible, brûleur
Nombre de pages de la notice	6
Langue	Français
Format de téléchargement	PDF

FOIRE AUX QUESTIONS - M/KR VIESSMANN

Comment enclencher la régulation de chaudière M/KR ?

Enclenchez d'abord l'interrupteur général de chaufferie (à l'extérieur du local), puis positionnez l'interrupteur principal de la régulation sur "I".

Que faire si l'installation ne démarre pas ?

Vérifiez que l'interrupteur général et l'interrupteur principal sont sur "I". Contrôlez le fusible. Si le brûleur ne démarre pas, appuyez sur le bouton de réarmement de la régulation.

Comment passer en mode été ?

Placez le commutateur hiver/été sur "été". Cela arrête la pompe de circuit de chauffage. Attention : en été, l'eau n'est pas protégée du gel dans le circuit de chauffage.

Quelle est la température d'eau de chaudière recommandée ?

La température est limitée à 75 °C en standard, mais peut être réglée jusqu'à 85 °C par votre chauffagiste.

Comment réarmer la régulation après une panne ?

Si le voyant rouge de dérangement est allumé, appuyez sur le bouton de réarmement pour un nouvel essai. Si cela échoue, contactez le chauffagiste.

Que faire si le brûleur ne démarre pas régulièrement ?

Vérifiez les réserves de combustible. Pour une chaudière fioul, contrôlez la ventilation motorisée de cheminée : tournez le levier de manœuvre jusqu'à libération du volet puis engagez la goupille dans l'ouverture de la console.

Comment économiser l'énergie avec cette chaudière ?

Suivez ces conseils : aérez en ouvrant les fenêtres en grand quelques minutes, maintenez la température ambiante à 19 °C (chaque degré économise 6 % de frais), utilisez les robinets thermostatiques et fermez les volets la nuit.

À quelle fréquence faut-il entretenir la chaudière ?

Un entretien régulier par un chauffagiste est recommandé pour garantir un fonctionnement économique et sans nuisance. La notice ne précise pas d'intervalle, mais généralement une fois par an.

Comment arrêter complètement l'appareil ?

Coupez l'interrupteur général de chaufferie et mettez l'interrupteur principal de la régulation sur "0". Note : l'horloge de régulation éventuellement couplée continue provisoirement grâce à son autonomie, mais devra être réglée après un arrêt long.

Que faire en cas de panne de ventilation motorisée ?

Tournez le levier de manœuvre de l'axe du servo-moteur de la ventilation motorisée jusqu'à libération du volet, puis engagez la goupille en bout de chaîne dans l'ouverture de la console du servo-moteur et sur le levier de manœuvre.

MODE D'EMPLOI M/KR VIESSMANN

Régulation de chaudière M/KR

Prière de respecter ces conseils de sécurité :

Lire attentivement la présente notice d'utilisation avant de commencer les travaux de mise en service.

Votre chauffagiste vous expliquera le fonctionnement et la conduite de l'installation. Notre garantie expire si vous ne respectez pas la notice d'utilisation.

• Travaux sur l'appareil/

L'installation de chauffage :

• L'ensemble des travaux sur l'appareil et sur l'installation (montage, travaux d'installation, de réparation, de modification) devra être impérativement effectué par du personnel qualifié. Couper l'interrupteur général de chaufferie (place à l'extérieur du local) avant de commencer l'intervention et le bloquer pour interdire tout réenclenchement.

Mode de fonctionnement de votre installation

La régulation de chaudière M/KR est une régulation de chaudière pour marche à température d'eau de chaudière constante.

Il est recommandé de compléter la régulation de chaudière d'une régulation de chauffage en fonction de la température extérieure ou ambience à programme temporisé induisant un régime réduit.

Lorsque vous installez, la température de l'eau de chaudière est portée à la valeur affichée par l'aquastat de chaudière. Cette valeur atteinte, la pompe de circuit de chauffage démarre pour alimenter le chauffage des pièces en chaleur.

Les chiffres dans les □ indiquent le numéro du raccordement électrique entre le composant et la régulation de chaudière M/KR.

20 Pompe de circuit de chauffage Alimentation électrique 41 Brûleur fioul/gaz

Fig. 1 Installation de chauffage

Enclencher l'appareil

1. Enclencher l'interrupteur général de chaufferie (place à l'extérieur du local).
2. Enclencher la régulation de chaudière M/KR : interrupteur principal sur "I"
3. Commutateur hiver/été
4. èces) - en position "été", la pompe de circuit de chauffage 20 est arrêtée (régime estival).

En régime d'été, l'eau de votre installation n'est pas protégée du gel puisque le circuit de chauffage n'est pas alimenté en chaleur.

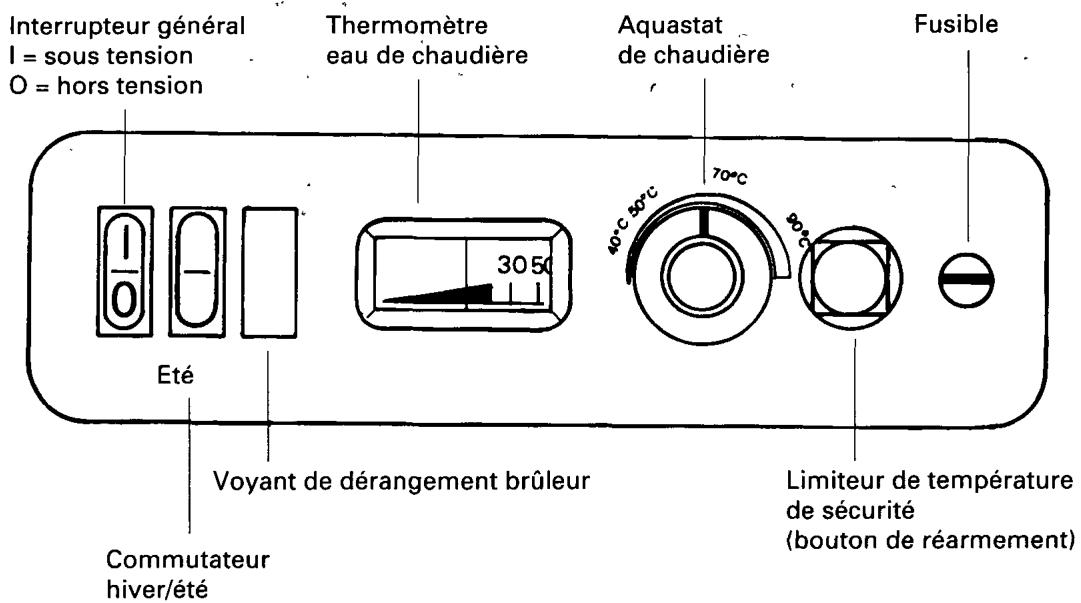

Fig. 2 Enclencher l'appareil

Régime de chauffage

Prière de respecter également la notice d'utilisation du brûleur fioul ou gaz.

La régulation de chaudière M/KR enclenché et pilote la chaudière.

La température d'eau de chaudière sera réglée sur l'aquastat de chaudière note "régulateur eau de chaudière" et affichée sur le cadran du thermomètre de chaudière.

Pour permettre l'installation hors service :

1. Couper l'interrupteur général de chaufferie (place à l'extérieur du local).
2. Interrupteur principal de la régulation de chaudière M/KR : à positionner sur "0".

Remarque importante ! L'horloge de la régulation de chauffage éventuellement couplée à la régulation de chaudière est, dans ce cas, elle aussi arrêtée ; son autonomie lui permet de continuer provisoirement à fonctionner. Si l'arrêt est d'assez longue durée, l'horloge devra être impérativement à nouveau réglée ou programmée.

Fig. 3 Arrêter l'appareil

Interrupteur principal 0 = hors tension

Panne	Cause	Remède ou conduite provisoire de l'installation
L'installation ne démarre pas	Interrupteur principal de régulation de chaudière M/KR sur "0"	Positionner l'interrupteur principal sur "I".
	Interrupteur général de chaufferie (place à l'extérieur du local) coupé	Enclencher cet interrupteur.
	Fusible "grillé" dans l'alimentation électrique	Prévenir l'installateur.
Le brûleur n'est pas enclenché ou enclenché de manière irrégulière	Panne de la ventilation motorisée pour cheminée (chaudières fioul uniquement)	Tourner le levier de manœuvre de l'axe du servo-moteur de la ventilation motorisée de cheminée jusqu'à libération du volet, puis engager la goupille en bout de la chaine dans l'ouverture de la console du servo-moteur puis sur le levier de manœuvre.
	Pas de combustible	Contrôler les réserves de combustible et en commander, le cas échéant.
Le brûleur ne démarre pas; le voyant de dérangement rouge de la régulation de chaudière M/KR est allumé		Faire un nouvel essai de démarrage en appuyant sur le bouton de réarmement. Si cet essai est vain, prévenir le chauffagiste.

Prévenir le chauffagiste pour les autres pannes.

Réglage et équipement de votre installation et tableau de notation des programmes

Cette liste récapitule les modifications des réglages effectués et les équipements.

Les réglages et équipements qui vous concernnent sont à cocher ou à indiquer par votre chauffagiste.

Dans le cas contraire, contactez votre chauffagiste et procédez vous-même à cette opération.

Fonction en état de livreaison ou équipement	Fonction modifiée
Consigne du limiteur de température de sécurité régée à 110°C	□ Consigne passée à 100°C
Température d'eau de chaudière
La température d'eau de chaudière est limitée vers le haut à 75°C	□ La température d'eau de chaudière est limitée vers le haut à 85°C

Installation de chauffage moderne

En acquérant un chauffage moderne, vous avez déjà fait le pas décisif vers les économies d'énergie.

Les chaudières modernes Viessmann fonctionnent en utilisant l'énergie de manière optimale et avec un rendement annuel en conséquence : elles économisent l'énergie et réduisent les nuisances causées à notre environnement.

En produisant de la chaleur, votre nouvelle installation de chauffage utilise de multiples possibilités d'économiser l'énergie :

• une bonne isolation de la chaudière et du préparateur/ réservoir d'eau chaude sanitaire si ce dernier équipe l'installation combustion propre et rendement de combustion élevé
• possibilité de préselectionner différents programmes de fonctionnement (régime d'été, par exemple).

Chauffer juste

En plus de ces conditions techniques, votre comportement peut vous permettre d'augmenter vos économies d'énergie.

Les conseils suivants vous aideront

• aérer judicieusement : ouvrir en grand les fenêtres pendant quelques minutes après avoir fermé les robinets thermostatiques de radiateur
• ne pas chauffer excessivement : la température ambiante doit être de 19°C, chaque degré de température ambiante en moins économise jusqu'à 6 % de frais de chauffage
• se servir des appareils de réglage : profiter des possibilités de réglage spécifique comme "régime estival", bien manoeuvrer les robinets thermostatiques de radiateur, etc...
• Ne pas ouvrir inutillement le robinet d'eau : des économies d'eau chaude sont également réalisées
• contrôle la consommation de l'eau chaude : une douche consomme en règle générale moins d'énergie qu'un bain
• fermer les volets des fenêtres à la tombée de la nuit.

Entretien régulier

Un entretien régulier de l'installation de chauffage par un chauffagiste est une garantie de fonctionnement économique en énergie et sans nuisances.

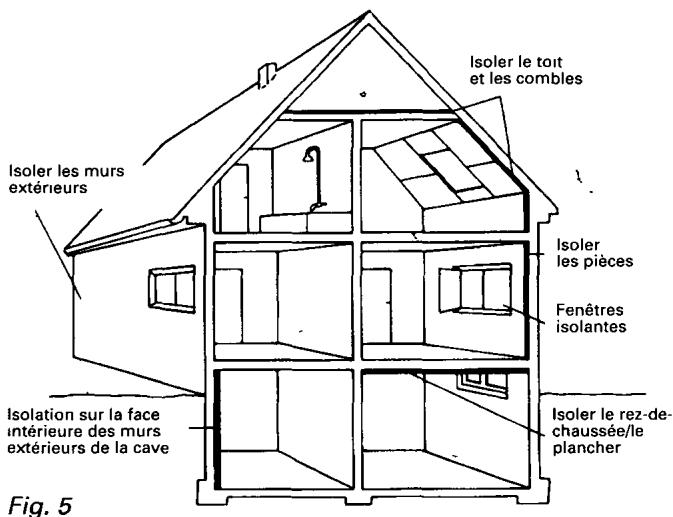

Autres possibilités d'économiser l'énergie

Si vous voulez profiter d'autres possibilités d'économiser l'énergie, faites effectuer les contrôles suivants:

• isolation des conduites de chauffage et d'eau chaude,
• isolation des murs extérieurs et de la toiture,
• fenêtes,
• équipement supplémentaire possible de l'installation de chauffage (régulation de chauffage en fonction de la température extérieure, par exemple).

N'hésitez pas à vous faire conseiller par un spécialiste.

Fig. 4
