En cas de danger H Mettre immédiatement l’installation hors tension, au porte−fusible du tableau séparé ou à l’interrupteur principal, par exemple (sauf en cas d’odeur de gaz) et H Fermer les vannes d’arrêt des conduites de fioul ou la vanne d’alimentation gaz. H Employer un extincteur adapté en cas d’incendie. Travaux sur l’appareil Le montage, la première mise en service, l’entretien et les réparations devront être impérativement effectués par du personnel qualifié (chauffagistes/installateurs).
H Pas d’air pollué par des hydrocarbures halogénés (contenus dans les bombes aérosols, les peintures, les solvants et les produits de nettoyage, par exemple) H Pas de poussière abondante H Pas de degré hygrométrique de l’air élevé en permanence H Hors gel H Température ambiante : 35°C maxi H Bien ventilée et ne pas obstruer les ouvertures d’arrivée d’air existantes.
Notice d’utilisation de la commande à distance Vitotrol 200

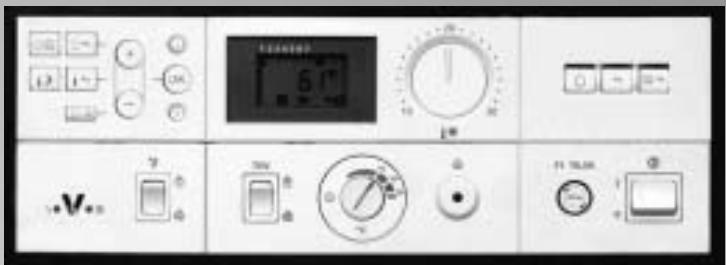

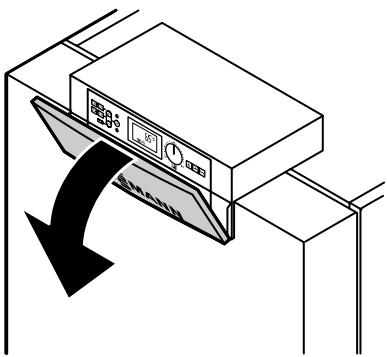

Refermez impérativement le cache à l’issue de la manuvre.
Toutes les valeurs qui ont été modifiées sont ramenées au réglage de base d’usine.
Les affichages qui clignotent à l’écran indiquent qu’il est possible de procéder à des modifications.

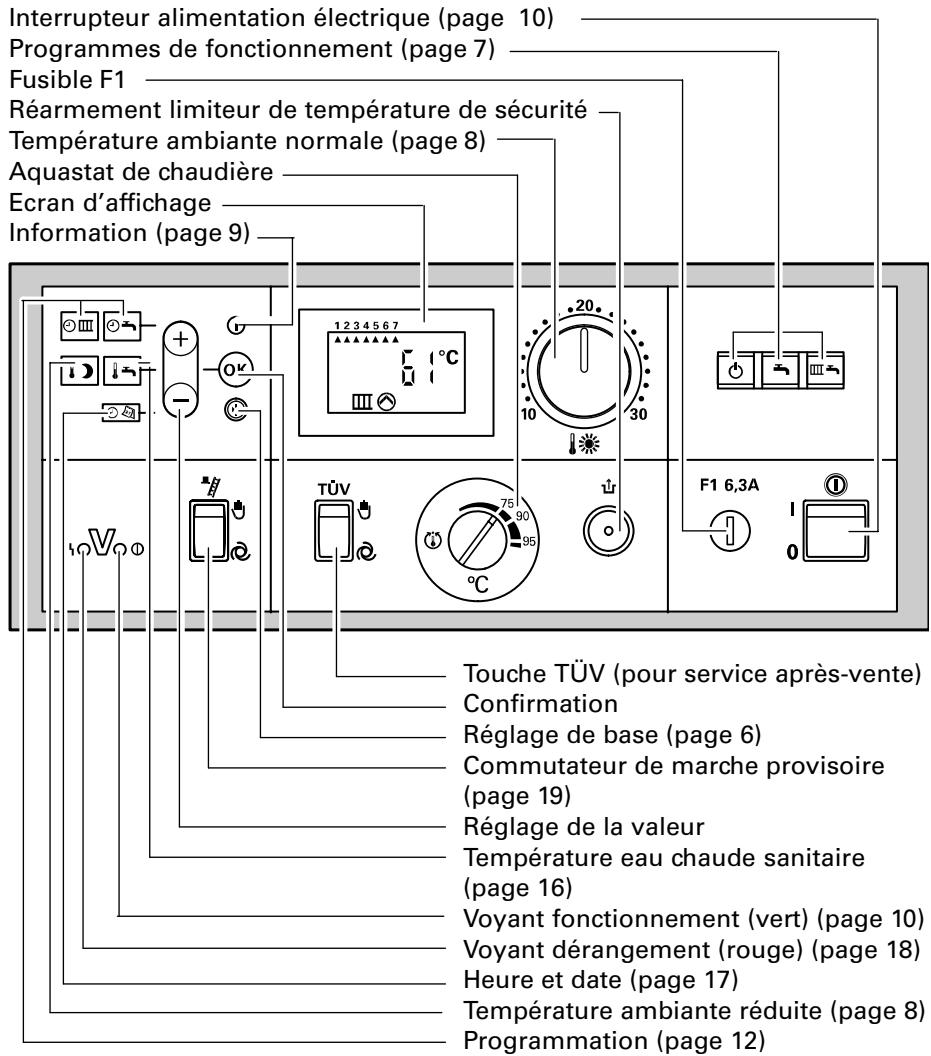

(ne sont pas affichés en permanence, mais en fonction de l’état de fonctionnement) U Message de défaut 8 Affichage en chiffres en u Programmation fonction de la valeur à représenter Plages de programmation | en regard du jour de la de 1 à 4 semaine concerné (de 1 à 7) r Le chauffage est assuré s Chauffage avec température rp Le circulateur chauffage ambiante normale fonctionne m Chauffage avec température A Brûleur marche ambiante réduite w Production d’eau chaude ºC Unité des valeurs de autorisée température wp La pompe de charge eau h Unité en cas d’affichage des chaude fonctionne heures de fonctionnement du brûleur
La régulation a été déjà préréglée en usine pour un fonctionnement standard. Votre installation de chauffage est donc prête à fonctionner. Vous pourrez modifier à votre guise le réglage de base d’usine.
équipée d’un ballon) sont assurés selon la programmation réglée. 6 à la température ambiante réduite (protection contre le gel réglée à 3°C).
L’inversion heure d’hiver/heure d’été est automatique.
H Chauffage avec des températures ambiantes normale et réduite (protection contre le gel) en alternance selon la programmation réglée H Production d’eau chaude sanitaire (si un ballon équipe l’installation) et pompe de bouclage eau chaude sanitaire (si l’installation en est équipée) marche H Protection de la chaudière et du ballon d’eau chaude sanitaire contre le gel Remarque importante ! Si la touche est éclairée, l’écran affiche H le symboles, durant la période de chauffage avec une température ambiante normale, H le symbolem, durant la période de chauffage avec une température ambiante réduire supérieure à 3°C (voir page6). Eau chaude sanitaire uniquement Exemple : en été. H Pas de chauffage H Production d’eau chaude sanitaire (si un ballon équipe l’installation) et pompe de bouclage eau chaude sanitaire (si l’installation en est équipée) marche H Protection de la chaudière et du ballon d’eau chaude sanitaire contre le gel
H Pas de chauffage H Production d’eau chaude sanitaire (si un ballon équipe l’installation) et pompe de bouclage eau chaude sanitaire (si l’installation en est équipée) marche H Protection de la chaudière et du ballon d’eau chaude sanitaire contre le gel Remarque importante ! Les circulateurs sont enclenchés brièvement toutes les 24 heures pour éviter tout grippage. 7
Protection contre le gel 3°C de 22 à 6 h. La "température ambiante réduite" est réglable de 4 à 37°C.

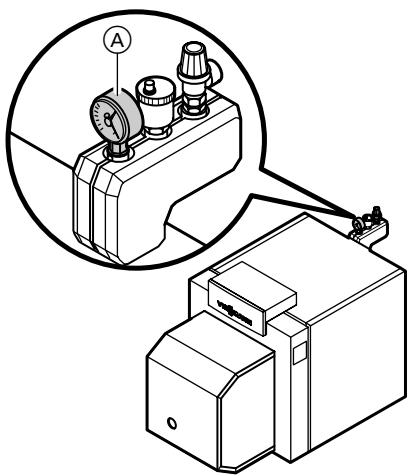

1. Contrôler la pression de l’installation sur le manomètreA Si l’aiguille est en dessous du repère rouge, la pression de l’installation est insuffisante ; rajouter de l’eau ou prévenir votre chauffagiste. 2. Ouvrir les vannes d’arrêt des conduites de fioul (cuve et filtre). 3. Mettre l’installation sous tension ; au porte−fusible du tableau électrique ou à l’interrupteur principal, par exemple.
Si vous voulez ne pas utiliser votre installation de chauffage pendant une durée assez longue (plusieurs mois), vous devez la mettre hors service. Avant de mettre l’installation hors service pour une période assez longue, nous vous conseillons de vous mettre en relation avec le chauffagiste. Ce dernier pourra, si nécessaire, prendre des dispositions adaptées pour la mise hors gel de l’installation ou la protection des surfaces d’échange. 1. Couper l’interrupteur d’alimentation électrique8. Le voyant vert (voyant de fonctionnement) s’éteint. 2. Fermer les vannes d’arrêt des conduites de fioul (cuve et filtre). 3. Mettre l’installation hors tension ; au porte−fusible du tableau électrique ou à l’interrupteur principal, par exemple. L’installation est désormais hors tension, il n’y a aucune de protection contre le gel.
Les réglages de la régulation sont conservés. Une programmation se compose de 4 plages horaires c’est−à−dire que H pour le chauffage, il peut y avoir jusqu’à 4 inversions de température ambiante normale à température ambiante réduite et vice−versa par jour, H la production d’eau chaude peut être enclenchée et arrêtée jusqu’à 4 fois par jour. La plage horaire 1 est réglée d’usine de 6 à 22 h pour tous les jours de la semaine, c’est−à−dire qu’à ces heures H vos pièces sont chauffées avec la température ambiante normale et H la production d’eau chaude est assurée. Les touches suivantes sont affectées aux programmations : Touche
2. a/b jusqu’à ce que à l’écran les flèches clignotent en dessous de tous les jours de la semaine (de 1 à 7) si vous voulez régler une programmation identique pour tous les jours de la semaine 1 234567 |||||||
pour programmation chauffage.
à l’écran les flèches clignotent en dessous de tous les jours de la semaine (de 1 à 7) si vous voulez régler une programmation identique pour tous les jours de la semaine 1 234567 |||||||
5 à 8 pour régler les plages horaires2 à 4. 15
6. a/b pour le mois souhaité. 1 234567
En interrogeant l’écran vous pourrez lire le code de défaut et l’indiquer à votre chauffagiste. Lire et acquitter le code de défaut
Appuyez sur les touches suivantes :
A En accord avec votre chauffagiste, la chaudière pourra fonctionner provisoirement à une température d’eau augmentée en positionnant le commutateur de marche provisoire S sur h (voir page 5) ; laisser le cache ouvert Pas de combustible
Si le brûleur ne redémarre toujours pas, prévenez le chauffagiste
Régler correctement l’heure (page 17). Régler le programme de fonctionnement Mauvaise pièces est insuffisante programmation ou par temps froid mauvais réglage de la régulation
(page 12) ou le réglage du programme de fonctionnement (page 7)
(page 12) ou le réglage du programme de fonctionnement (page 7)
(page 18) et prévenir le chauffagiste
économe en énergie et respectant l’environnement. Pour ce faire, le mieux est de passer un contrat d’entretien avec votre chauffagiste.
Il est recommandé d’effectuer des travaux d’entretien et de nettoyage au plus tard deux années après la mise en service puis à intervalles réguliers. Le nettoyage de l’intérieur du ballon d’eau chaude sanitaire, y compris des raccords eau froide et eau chaude ne devra être effectué que par un chauffagiste qualifié.
Plus les durées de fonctionnement du brûleur sont longues, moins les pertes d’entretien sont élevées.
(comme un adoucisseur) est implanté dans l’arrivée d’eau froide du ballon, refaire le plein en temps utile. Il en va de même si un collecteur de boues et un filtre sont implantés sur la conduite eau froide. Ces organes devront être rincés et entretenus à intervalles réguliers. Soupape de sécurité (ballon d’eau chaude sanitaire) La réaction de la soupape de sécurité devra être contrôlée par l’utilisateur ou le chauffagiste tous les six mois en manuvrant légèrement cet organe. Il y a risque d’encrassement du siège de la soupape (voir notice d’utilisation du fabricant de la soupape de sécurité).
Une température des fumées excessive causée par une chaudière encrassée ou un brûleur mal réglé diminue le rendement global annuel. Le cas échéant, il sera nécessaire de nettoyer la chaudière ou de régler à nouveau le brûleur.
Pour des raisons d’hygiène H la cartouche filtrante sera remplacée tous les 6 mois, contrôle visuel tous les 2 mois sur les filtres sans rinçage à contre−courant, H les filtres à rinçage à contre−courant seront rincés tous les deux mois.
L’appareil contient une pile intégrée ne contenant pas de produits nocifs. Les plies usagées sont à déposer aux points de collecte prévus à cet effet. Le démontage devra être effectué par du personnel qualifié.
Les appareils seront nettoyés à l’aide d’un nettoyant ménager du commerce (pas de détergents).

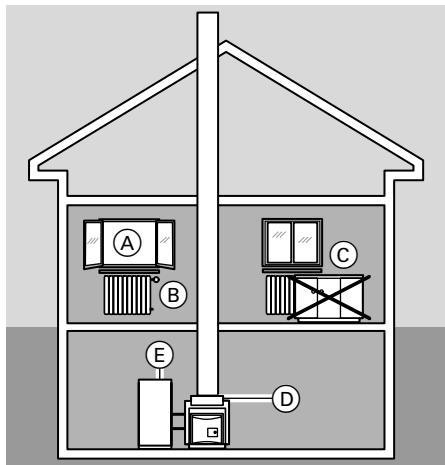

En plus des avantages offert par une installation de chauffage moderne, votre comportement peut vous permettre d’augmenter vos économies d’énergie. Les conseils suivants vous aideront :
économise jusqu’à 7 % de frais de chauffage. H fermer les volets des fenêtres à la tombée de la nuit H régler correctement les robinets de radiateurB H ne pas cacher les radiateursC ni les robinets de radiateurB H profiter des possibilités de réglage spécifiques offertes par la régulationD: ne pas régler une température d’eau de chaudière et une température d’eau chaude sanitaire excessives H contrôler la consommation d’eau chaude sanitaire Une douche consomme, en règle générale, moins d’énergie qu’un bain.
Conseils de sécurité,2 provisoire,5 Conseils de sécurité,2 Contrat d’entretien,22 D Danger,2 Date, modifier,17 Mise en service,10 Module de commande,5 N Nettoyage,23 O Odeur de fumées,2 Odeur de gaz, 2 Organes d’affichage,5 Organes de commande,5 Où commander,4
Heure, régler,17 Q Que faire si...,18
Température de jour,8 Température de nuit,8 Températures H interroger,9 H régler,8,16 Réglage de base d’usine,6 Remarques concernant la validité,26 Remarque concernant l’élimination des déchets,23 Remise en service,11 Régulation mettre en/hors service,10,11
